NÁVOD K OBSLUZE EPS80RS RYOBI

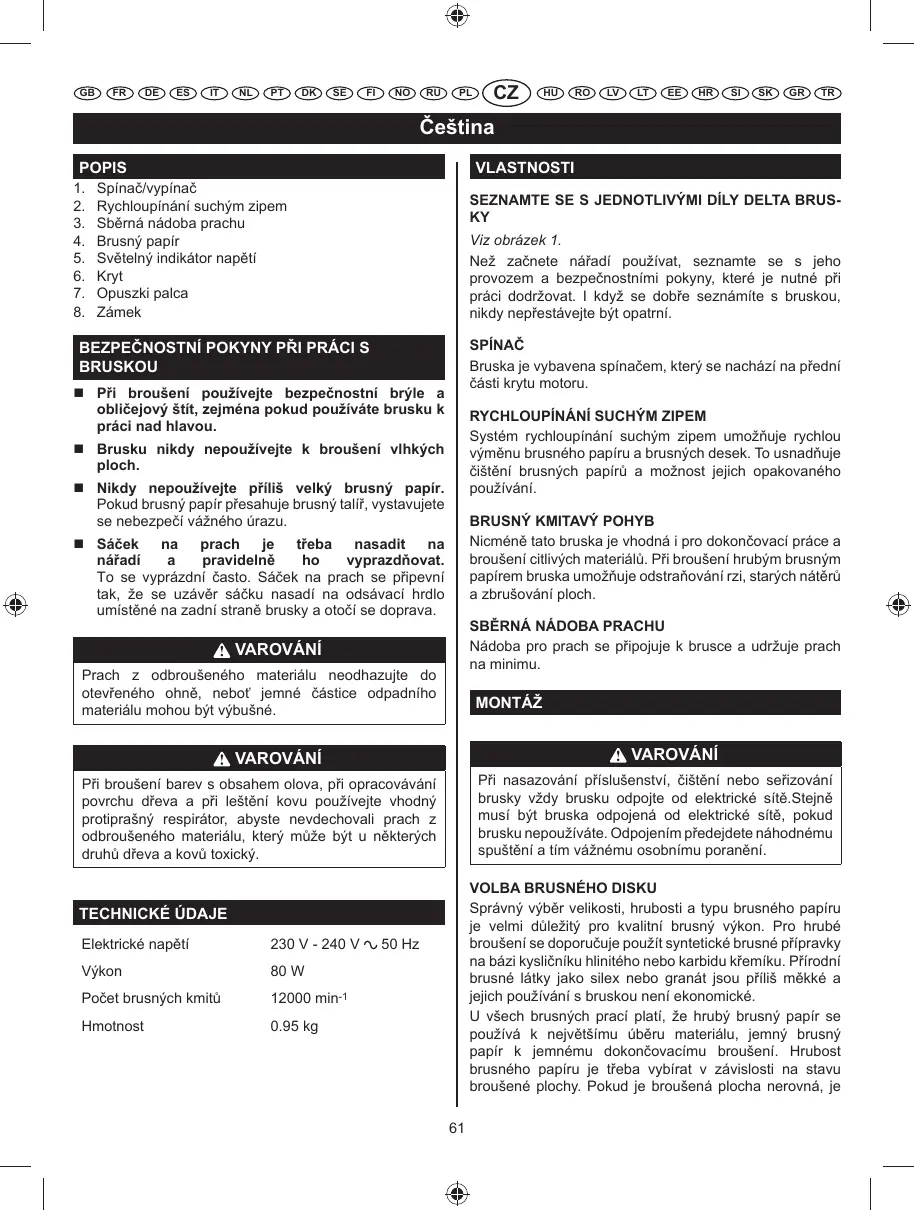

VLASTNOSTI Spínač/vypínač Rychloupínání suchým zipem Sběrná nádoba prachu Brusný papír Světelný indikátor napětí Kryt Opuszki palca Zámek SEZNAMTE SE S JEDNOTLIVÝMI DÍLY DELTA BRUSKY Viz obrázek 1. Než začnete nářadí používat, seznamte se s jeho provozem a bezpečnostními pokyny, které je nutné při práci dodržovat. I když se dobře seznámíte s bruskou, nikdy nepřestávejte být opatrní. SPÍNAČ Bruska je vybavena spínačem, který se nachází na přední části krytu motoru. BEZPEČNOSTNÍ POKYNY PŘI PRÁCI S BRUSKOU Při broušení používejte bezpečnostní brýle a obličejový štít, zejména pokud používáte brusku k práci nad hlavou.

RYCHLOUPÍNÁNÍ SUCHÝM ZIPEM

Systém rychloupínání suchým zipem umožňuje rychlou výměnu brusného papíru a brusných desek. To usnadňuje čištění brusných papírů a možnost jejich opakovaného používání. Brusku nikdy nepoužívejte k broušení vlhkých ploch. Nikdy nepoužívejte příliš velký brusný papír. Pokud brusný papír přesahuje brusný talíř, vystavujete se nebezpečí vážného úrazu.

BRUSNÝ KMITAVÝ POHYB

Nicméně tato bruska je vhodná i pro dokončovací práce a broušení citlivých materiálů. Při broušení hrubým brusným papírem bruska umožňuje odstraňování rzi, starých nátěrů a zbrušování ploch. Sáček prach třeba nasadit nářadí pravidelně vyprazdňovat. To se vyprázdní často. Sáček na prach se připevní tak, že se uzávěr sáčku nasadí na odsávací hrdlo umístěné na zadní straně brusky a otočí se doprava.

SBĚRNÁ NÁDOBA PRACHU

Nádoba pro prach se připojuje k brusce a udržuje prach na minimu. VAROVÁNÍ Prach z odbroušeného materiálu neodhazujte do otevřeného ohně, neboť jemné částice odpadního materiálu mohou být výbušné. MONTÁŽ VAROVÁNÍ VAROVÁNÍ Při nasazování příslušenství, čištění nebo seřizování brusky vždy brusku odpojte od elektrické sítě.Stejně musí být bruska odpojená od elektrické sítě, pokud brusku nepoužíváte. Odpojením předejdete náhodnému spuštění a tím vážnému osobnímu poranění. Při broušení barev s obsahem olova, při opracovávání povrchu dřeva a při leštění kovu používejte vhodný protiprašný respirátor, abyste nevdechovali prach z odbroušeného materiálu, který může být u některých druhů dřeva a kovů toxický.

VOLBA BRUSNÉHO DISKU

Správný výběr velikosti, hrubosti a typu brusného papíru je velmi důležitý pro kvalitní brusný výkon. Pro hrubé broušení se doporučuje použít syntetické brusné přípravky na bázi kysličníku hlinitého nebo karbidu křemíku. Přírodní brusné látky jako silex nebo granát jsou příliš měkké a jejich používání s bruskou není ekonomické. U všech brusných prací platí, že hrubý brusný papír se používá k největšímu úběru materiálu, jemný brusný papír k jemnému dokončovacímu broušení. Hrubost brusného papíru je třeba vybírat v závislosti na stavu broušené plochy. Pokud je broušená plocha nerovná, je TECHNICKÉ ÚDAJE Elektrické napětí 230 V - 240 V Výkon 80 W Počet brusných kmitů 12000 min-1 Hmotnost

Čeština třeba začít brousit hrubým brusným papírem a srovnat povrch broušené plochy. Pak můžete pokračovat v práci se středně hrubým brusným papírem a zarovnat rýhy po hrubozrnném brusném papíru.Dokončovací broušení a vyleštění plochy proveďte jemnozrnným brusným papírem. Postupně vystřídejte brusné papíry s různou hrubostí, aby byla plocha rovnoměrně zbroušená.

Broušení a leštění porcelánu a kovů. POZOR Prodlužovací šňůra musí zůstat v dostatečné vzdálenosti od brusné desky a musí být vedena tak, aby nemohla při broušení zachytit o dřevo, nástroje nebo jakýkoliv jiný předmět. Doporučené použití podložky/ listu VAROVÁNÍ Brusný papír s průměrem zrna Ø 80 Hrubé broušení Brusný papír s průměrem zrna Ø 120 Jemné broušení Brusný papír s průměrem zrna Ø 150 Jemné broušení Z bezpečnostních důvodů používejte při práci uzavřené ochranné brýle (s boční ochranou). Nedodržení tohoto bezpečnostního pokynu může způsobit vniknutí cizích těles, prachu nebo třísek do očí a být příčinou vážného poškození zraku. OBSLUHA RYCHLOUPÍNACÍ SYSTÉM BRUSNÉHO PAPÍRU A BRUSNÉ DESKY

ZAPNUTÍ / VYPNUTÍ BRUSKY

1. Odpojte brusku z elektrické sítě.

2. Nasaďte brusný papír na brusnou desku tak, aby byly

otvory v brusném papíru v zákrytu s brusnou deskou, pak přitlačte brusný papír k brusné desce, suchý zip musí směřovat k brusné desce. POZNÁMKA: Brusný papír můžete používat tak dlouho, dokud je broušení účinné. Doporučujeme Vám udržovat brusné papíry i brusnou desku v čistotě, aby brusný papír dokonale přilnul k brusné desce. K čištění používejte kartáček. Viz obrázek 4. Pokud chcete brusku zapnout: Přepněte dvoupolohový vypínač (zapnuto/vypnuto) doleva. Pokud chcete brusku vypnout: Přepněte dvoupolohový vypínač (zapnuto/vypnuto) doprava.

1. Obráběný materiál upevněte tak, aby se pod bruskou

neprosmykoval. PŘIPEVNĚNÍ NÁDOBY PRO PRACH VAROVÁNÍ Viz obrázek 3. Nádoba pro prach poskytuje sběrný systém prachu pro brusku. Prach po broušení proniká otvory v brusném disku a zachytává se během broušení v nádobě pro prach.

1. Odpojte brusku z elektrické sítě.

2. Pomocí lehkého šroubovacího pohybu pevně nasuňte

montáž nádoby pro prach do vyfukovače na brusce. Pokud broušený materiál není upevněn, může dojít k jeho vymrštění směrem k uživateli.Tato situace je velmi nebezpečná, neboť může být zdrojem vážného úrazu. VAROVÁNÍ Nepřibližujte tvář brusce ani k broušenému materiálu. Chraňte si vlasy, aby se nemohly zachytit v brusce a způsobit Vám úraz. VAROVÁNÍ Při práci s bruskou buďte opatrní. Nedbalosti, dokonce na zlomek vteřiny, mohou vést dokonce k vážnému poranění.

2. Při práci držte brusku tak, aby byla brusná deska v

kontaktu s opracovávanou plochou. POZOR POUŽITÍ Dávejte pozor, abyste při práci nepokládali ruce na větrací otvory, začal by se přehřívat motor. Brusku používejte pouze k uvedeným účelům: Broušení dřevěných ploch. Odstraňování rzi a leštění kovů.

3. Brusku nejdříve zapněte, pak teprve ji uveďte do

Čeština záběru s opracovávaným materiálem. POZNÁMKA: Držte brusku před sebou v dostatečné vzdálenosti, abyste na opracovávaný materiál dobře viděli. Zapněte brusku a počkejte, dokud motor nedosáhne své maximální rychlosti.Pak pomalu naveďte brusku do záběru s opracovávaným materiálem. Jakmile je bruska v kontaktu s opracovávaným materiálem, malými kruhovými pohyby pohybuje po materiálu.

1. Odpojte brusku z elektrické sítě.

Na brusku zásadně netlačte násilím. Vlastní váha brusky vykonává dostatečný tlak na broušený nebo leštěný materiál. Pokud budete na brusku tlačit, dojde ke zpomalení motoru, rychlejšímu opotřebení brusného papíru a snížení rychlosti brusky. Nadměrný tlak na brusku může vést k přetížení motoru, jeho nadměrnému zahřívání a následně k poškození motoru a narušení funkčnosti nářadí. Pozor, teplo vznikající při broušení dřeva může vést ke změknutí laku nebo pryskyřice.

2. Odpojte nádobu pro prach od brusky.

3. Vyprázdněte vak a zatřepte jím.

4. Znovu připojte nádobu pro prach k brusce.

POZNÁMKA: Pro důkladnější čištění nádoby pro prach jej sundejte z rámu a vytřepejte prach. Uložte nádobu pro prach přes rám a nainstalujte sestavu nádoby pro prach na brusku. Dávejte pozor, abyste nebro usili stejnou část materiálu příliš dlouho.Bruska by mohla materiál poškodit nebo brousit nerovnoměrně. Viz obrázek 8. Jmenovitá rychlost příslušenství musí být stejná nebo vyšší než je maximální rychlost uvedená na nářadí. Pro změnu listů jednoduše použitý list stáhněte ze základny a upevněte požadovaný list zatlačením listu nebo podložky na základnu brusky. VAROVÁNÍ Pokud bruska není odpojena od elektrické sítě, existuje riziko nechtěného spuštění nářadí, které může být příčinou závažného úrazu. VÝMĚNA BRUSNÉHO PAPÍRU Dlouhotrvajicí broušení může být příčinou přehřívání motoru. Nastane-li toto vypněte brusku a počkejte, dokud se disk kompletně nezastaví, pak ji sundejte z obrobku. Pokud bylo přehřátí motoru způsobeno nesprávným držením brusky, zakrývajícím větrací otvory, přemístěte ruce, zapněte brusku naprázdno a počkejte, dokud se motor nezchladí.

POUŽITÍ KRYTU PRO OCHRANU PRSTŮ

1. Otevřete kryt pro ochranu prstů.

2. Položte kryt pro ochranu prstů a zamkněte na místě.

3. Zavřete kryt pro ochranu prstů.

Viz obrázek 6. Pro podrobnosti o broušení rohů a štěrbin používejte špičku brusné desky s malými pohyby tam a zpět.

SVĚTELNÝ INDIKÁTOR NAPĚTÍ

Úhlová bruska je vybavena světelným indikátorem napětí, který se rozsvítí, jakmile je bruska připojena ke zdroji napětí. Tato kontrolka upozorňuje uživatele nářadí, že je nářadí pod napětím a že se uvede do provozu při stisknutí spínače. VYPRAZDŇOVÁNÍ NÁDOBY PRO PRACH Viz obrázek 7. Vyšší účinnosti odsávání dosáhnete, pokud prachový vak budete plnit pouze do poloviny a pak ho vyprázdníte. Zlepší se tím cirkulace vzduchu uvnitř prachového vaku. Vždy řádně vyprazdňujte a čistěte nádobu pro prach při dokončování broušení a před uskladněním brusky. ÚDRŽBA VAROVÁNÍ Při nasazování příslušenství, čištění nebo seřizování brusky vždy brusku odpojte od elektrické sítě.Stejně musí být bruska odpojená od elektrické sítě, pokud brusku nepoužíváte. Odpojením předejdete náhodnému spuštění a tím vážnému osobnímu poranění. VAROVÁNÍ Nahromaděný prach vznikající při broušení povrchu může být nebezpečný, neboť zbytky hořlavých látek, jako např. polyuretan, lněný olej apod. mohou být příčinou vznícení prachového sáčku nebo jiných částí nářadí. Pro snížení nebezpečí požáru vždy pravidelně vyprazdňujte nádobu pro prach (10-15 minut) během broušení a nikdy neskladujte nebo neodkládejte brusku bez úplného vyprázdnění prachu. Pečlivě si přečtěte doporučení výrobce opracovávané plochy. VAROVÁNÍ Při údržbě používejte pouze stejné náhradní díly. Použití jakýchkoliv jiných dílů může vytvořit nebezpečí nebo způsobit poškození výrobku.

Vyhněte se používání rozpouštědel, když čistíte plastové díly. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. Používejte čisté utěrky pro odstranění nečistot, prachu, oleje, mastnoty, atd. K čištění brusného papíru použijte např. kus pryže. Můžete např. použít čisté gumové podrážky u boty. VAROVÁNÍ Než začnete brusnou desku nebo brusný papír čistit, sundejte je z brusky. Nedodržení tohoto pokynu může způsobit vážné zranění. VAROVÁNÍ Plastové části nářadí nesmí nikdy přijít do stykus brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto výrobky obsahují chemikálie, které mohoupoškodit, oslabit nebo zničit plastové části,případně snížit jejich životnost.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

V rámci možností neodhazujte vysloužilý výrobek nebo jeho části do domovního odpadu a snažte se o jejich recyklaci. V souladu s předpisy na ochranu životního prostředí odkládejte vysloužilé nářadí, příslušenství i obalový materiál do tříděného odpadu. Elektrické nářadí používané k opracování materiálu ze skleněného vlákna, sádrových desek, obkladových desek se snadněji opotřebovává a má kratší životnost.Třísky a kovové piliny vznikající při řezání kovů odírají některé díly elektronářadí, jako jsou převody, kartáče, spouštěče apod. Z tohoto důvodu se nedoporučuje dlouhodobé používání nářadí k řezání skleněného vlákna, obkladových desek, vyrovnávacích nebo sádrových desek. Pokud brousíte tento typ materiálu, je nutné po práci vyčistit nářadí proudem stlačeného vzduchu. SYMBOL Bezpečnostní výstraha

Hertz Střídavý proud VAROVÁNÍ Vždy noste bezpečnostní brýle nebo bezpečnostní brýle s postranními štítky, když obsluhujete elektricky poháněný nástroj nebo při rozdmýchávání (tvorbě) prachu. Pokud pracujete v prachu, noste také respirátor.

Otáčky naprázdno min-1 Počet otáček nebo pohybů (kmitů) za minutu Průměr upínání MAZÁNÍ Veškerá ložiska nářadí byla výrobcem namazána dostatečným množstvím vysoce účinného maziva, které stačí na celou dobu životnosti nářadí při normálních podmínkách používání. Žádné další mazání nářadínení nutné. Shoda CE Dvojitá izolace Noste ochranu sluchu

ČIŠTĚNÍ BRUSNÉ DESKY

Pravidelné čištění brusné desky je předpokladem její dlouhodobé životnosti a optimální účinnosti. Veškeré cizí částice můžete odstranit opláchnutím brusné desky ve vlažné vodě. Po opláchnutí setřete opatrně z brusné desky kapky vody a nechte brusnou desku uschnout. Brusné desky vždy pokládejte naležato a skladujte je na suchém a chladném místě. Noste ochranu očí Před spuštěním přístroje si řádně přečtěte pokyny. Odpad elektrických výrobků se nesmí likvidovat v domovním odpadu. Recyklujte prosím na sběrných místech. Ptejte se u místních úřadů nebo prodejce na postup při recyklaci. ČIŠTĚNÍ BRUSNÝCH PAPÍRŮ Bezpečnostní pojistku lze zamáčknout palcem, prsty jsou tak volné k ovládání spouštěče. Je proto důležité je pravidelně čistit a odstraňovat prach a částice, které se na brusném papíru usazují při broušení.

ZÁRUKA - ZÁRUýNÍ PODMÍNKY Na tento výrobek znaþky Ryobi se poskytuje záruka po dobu 24 (dvaceti þtyŐ) mĚsícŢ od data uvedeného na faktuŐe nebo pokladním bloku, který koncový užživatel obdržžel v prodejnĚ pŐi nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly. Záruka se nevztahuje na pošškození výrobku zpŢsobené jeho b̞žným opotŐebením, nesprávným nebo neschváleným použžíváním, nesprávnou údržžbou nebo pŐetힾením. Uvedené záruþní podmínky se nevztahují na pŐísluššenství, jako akumulátory, žžárovky, pilové listy, nástavce, vaky apod. V pŐípadĚ provozních problémŢ u výrobku v záruce kontaktuje nejbližžšší autorizovanou servisní opravnu výrobkŢ Ryobi. K opravĚ je nutné pŐedložžit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem. Tato záruka nevyluþuje pŐípadná dalšší Vašše spotŐebitelská práva týkající se výrobních závad, v souladu s platnými legislativními pŐedpisy.

Tento produkt prichádza so zárukou na chyby v materiáli a spracovaní v dĵžžke 24 mesiacov od dátumu kúpy, alebo dodania. Chyby spôsobené normálnym opotrebovaním, nedovolenou / nesprávnou údržžbou / narábaním, alebo preŘažžením, sú z tejto záruky vylúþené podobne ako prísluššenstvo ako batériové þlánky, þepele a hrotov atď. V prípade poruchy v období záruky, prineste prosím NEROZOBRANÝ s dokladom o kúpe vᚹmu predajcovi, alebo do najbližžššieho servisného centra Ryobi. Vašše zákonné práva ohĹadom pošškodeného výrobku nie sú ovplyvnené touto zárukou. GARANTIIAVALDUS Käesoleva toote garantii katab kahekümne nelja (24) kuu jooksul materjali ja tootevalmistamise defektid, mis hakkab kehtima ning mis tõestatakse arve või saatelehe kuupäevast. Tavalise kasutamise ja kulumise, volitamata/väära hooldamise või ülekoormuse käigus tekkinud defektid käesoleva garantii alla ei kuulu, nagu ei kuulu garantii alla ka lisavarustus, sh akud, pirnid, terad, osakesed jne. Garantiiperioodil esineva tõrke korral tagastage toode palun LAHTI VÕTMATA ning koos ostu tõendava dokumendiga oma kohalikule edasimüüjale või lähimasse Ryobi hoolduskeskusesse. Garantii ei mõjuta teie seaduslikke õigusi defektsete toodete suhtes.

HOIATUS Sellel infolehel esitatud vibratsioonitaseme väärtus on mõõdetud standardis EN60745 kirjeldatud katsemeetodiga ja seda võib kasutada tööriistade omavaheliseks võrdlemiseks. Seda võib kasutada vibratsioonimõju eelhindamiseks. Deklareeritud vibratsioonitaseme väärtus kehtib tööriista tavakasutamisel. Kui aga kasutate tööriista muudeks kasutusotstarveteks, eriotstarbeliste tarvikutega või kui tööriist on puudulikult hooldatud, siis võib vibratsiooniväärtus erineda. Sellistel juhtudel võib tööperioodi summaarne vibratsioonitase suureneda märgatavalt. UPOZORENJE Razina vrijednosti vibracija data u ovoj tablici s informacijama mjerena je sukladno normiranom testu pruženom u EN60745 i može se koristiti za usporedbu jednog alata s drugim. Može se koristiti u početnom usklađivanju izloženosti. Objavljena razina vrijednosti vibracija predstavlja glavnu primjenu alata. Međutim, ako se alat koristi za druge primjene, s različitim dodatnim priborom ili je slabo održavan, vrijednost vibracija može se razlikovati. Ovo može značajno povećati razinu izloženosti tijekom ukupnog radnog razdoblja. U procjeni razine izloženosti na vibraciju također treba uzeti u obzir vrijeme kada je alat isključen ili kada je pokrenut no ne i stvarno vrijeme rada. Ovo može značajno smanjiti razinu izloženosti tijekom ukupnog radnog razdoblja. Odredite dodatne sigurnosne mjere za zaštitu operatera od učinaka vibracije poput: održavanje alata i pribora, održavanje toplih ruku, organizacija obrazaca za rad. EJS-500QEO&EJS-600QEO_24lgs manual_v3.indd Sec1:129 VAROVANIE Úroveň emisie vibrácií, uvedená v tomto informačnom hárku bola nameraná v súlade so štandardizovaným testom, daný normou EN60745 a môže sa použiť na porovnanie jedného nástroja s druhým. Môže sa použiť na predbežné určenie miery vystavenia sa vibráciám. Uvedená úroveň emisie vibrácií predstavuje hlavné aplikácie nástroja. Avšak keď sa nástroj používa na iné aplikácie, s rôznym príslušenstvom alebo má zlú údržbu, úroveň vibrácií sa môže líšiť. Týmto sa môže výrazne zvýšiť úroveň vystavenia sa vibráciám počas celkového času práce. Odhad úrovne vystavenia sa vibráciám by sa mal brať tiež do úvahy, vždy, keď sa nástroj vypne, alebo potom, keď beží ale v skutočnosti sa nevykonáva práca. Týmto sa môže výrazne znížiť úroveň vystavenia sa vibráciám počas celkového času práce. Nasledovné doplňujúce bezpečnostné opatrenia pomáhajú chrániť operátora od účinkov vibrácií: údržba nástroja a príslušenstva, udržiavanie teplých držadiel, organizácia práce.

Prohlašujeme na svou zodpovědnost, že tento výrobek splňuje požadavky níže uvedených norem a závazných předpisů: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Hladina hluku [K=3dB(A)]: Lp=73.0dB(A) Lw=84.0dB(A) Úroveň vibrací [K=1.5m/s²]: ah=6.9m/s²
