MANUAL DE USUARIO EPS80RS RYOBI

Es imprescindible que lea las instrucciones de este manual antes de la puesta en servicio.

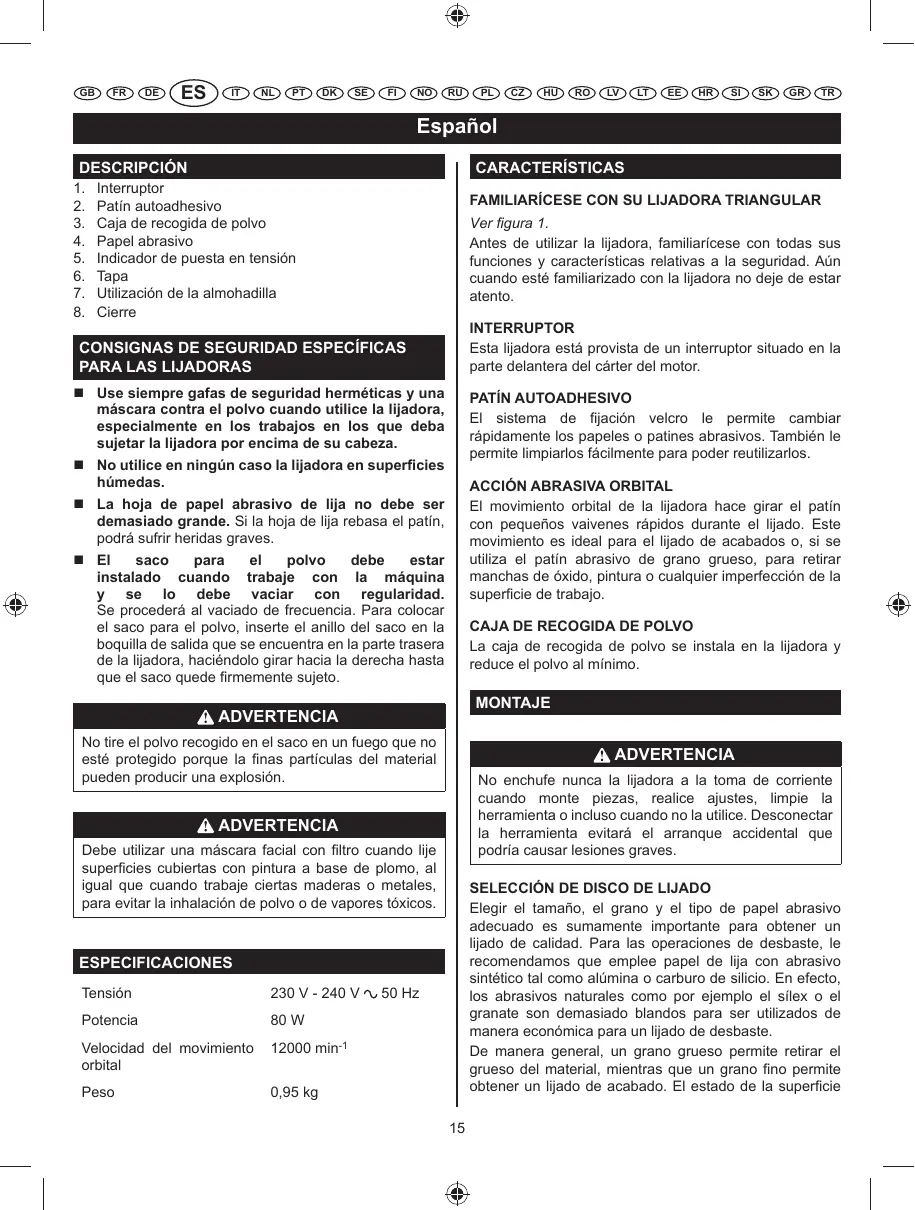

DESCRIPCIÓN 1. 2. 3. 4. 5. 6. 7. 8.

CARACTERÍSTICAS Interruptor

Patín autoadhesivo Caja de recogida de polvo Papel abrasivo Indicador de puesta en tensión Tapa Utilización de la almohadilla Cierre

FAMILIARÍCESE CON SU LIJADORA TRIANGULAR Ver figura 1.

Antes de utilizar la lijadora, familiarícese con todas sus funciones y características relativas a la seguridad. Aún cuando esté familiarizado con la lijadora no deje de estar atento. INTERRUPTOR Esta lijadora está provista de un interruptor situado en la parte delantera del cárter del motor.

CONSIGNAS DE SEGURIDAD ESPECÍFICAS PARA LAS LIJADORAS

 Use siempre gafas de seguridad herméticas y una máscara contra el polvo cuando utilice la lijadora, especialmente en los trabajos en los que deba sujetar la lijadora por encima de su cabeza.

PATÍN AUTOADHESIVO El sistema de fijación velcro le permite cambiar rápidamente los papeles o patines abrasivos. También le permite limpiarlos fácilmente para poder reutilizarlos.

 No utilice en ningún caso la lijadora en superficies húmedas.

ACCIÓN ABRASIVA ORBITAL El movimiento orbital de la lijadora hace girar el patín con pequeños vaivenes rápidos durante el lijado. Este movimiento es ideal para el lijado de acabados o, si se utiliza el patín abrasivo de grano grueso, para retirar manchas de óxido, pintura o cualquier imperfección de la superficie de trabajo.

 La hoja de papel abrasivo de lija no debe ser demasiado grande. Si la hoja de lija rebasa el patín, podrá sufrir heridas graves.

 El saco para el polvo debe estar instalado cuando trabaje con la máquina y se lo debe vaciar con regularidad. Se procederá al vaciado de frecuencia. Para colocar el saco para el polvo, inserte el anillo del saco en la boquilla de salida que se encuentra en la parte trasera de la lijadora, haciéndolo girar hacia la derecha hasta que el saco quede firmemente sujeto.

CAJA DE RECOGIDA DE POLVO La caja de recogida de polvo se instala en la lijadora y reduce el polvo al mínimo.

MONTAJE ADVERTENCIA No tire el polvo recogido en el saco en un fuego que no esté protegido porque la finas partículas del material pueden producir una explosión.

ADVERTENCIA No enchufe nunca la lijadora a la toma de corriente cuando monte piezas, realice ajustes, limpie la herramienta o incluso cuando no la utilice. Desconectar la herramienta evitará el arranque accidental que podría causar lesiones graves.

ADVERTENCIA Debe utilizar una máscara facial con filtro cuando lije superficies cubiertas con pintura a base de plomo, al igual que cuando trabaje ciertas maderas o metales, para evitar la inhalación de polvo o de vapores tóxicos.

SELECCIÓN DE DISCO DE LIJADO Elegir el tamaño, el grano y el tipo de papel abrasivo adecuado es sumamente importante para obtener un lijado de calidad. Para las operaciones de desbaste, le recomendamos que emplee papel de lija con abrasivo sintético tal como alúmina o carburo de silicio. En efecto, los abrasivos naturales como por ejemplo el sílex o el granate son demasiado blandos para ser utilizados de manera económica para un lijado de desbaste.

De manera general, un grano grueso permite retirar el grueso del material, mientras que un grano fino permite obtener un lijado de acabado. El estado de la superficie

ESPECIFICACIONES Tensión

230 V - 240 V Potencia

80 W Velocidad del movimiento orbital

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Español

que va a lijar permite determinar el tamaño de grano que deberá utilizar. Si la superficie es rugosa, empiece a lijar con un papel de grano grueso hasta que la superficie se vuelva uniforme. Después, puede utilizar un papel de grano medio para eliminar las raspaduras provocadas por el papel de grano grueso y, para terminar, emplee un papel de grano fino para pulir la superficie. Lije con cada tamaño de grano hasta que la superficie se vuelva uniforme.

Utilice la herramienta únicamente para las aplicaciones que se indican a continuación.

 Lijar superficies de madera.  Lijar y sacar el óxido en elementos de hierro.  Pulir y lijar porcelana y metales.

PRECAUCIÓN Procure mantener alejado el cable de alimentación de la trayectoria del patín y colocarlo de manera que no entre en contacto con las piezas de madera, las herramientas o cualquier otro objeto durante el lijado.

Uso recomendado de hoja/ almohadilla

Papel abrasivo grano Ø 80

Papel abrasivo grano Ø 120

Papel abrasivo grano Ø 150

ADVERTENCIA Lleve siempre gafas de seguridad o gafas de protección con pantallas laterales cuando utilice herramientas eléctricas. El incumplimiento de esta recomendación puede hacer que resulten proyectados cuerpos extraños a sus ojos y provocarle graves lesiones oculares.

FIJACIÓN RÁPIDA DE LOS PAPELES Y PATINES ABRASIVOS Ver figura 2.

1. Desenchufe la lijadora. 2. Haga coincidir los orificios del papel o del patín abrasivo con los orificios del patín de la lijadora, y pegue con precaución el lado velcro del papel al patín, lo más firmemente posible. NOTA: Puede reutilizar este tipo de papel tantas veces como el grado de eficacia del abrasivo lo permita. Le recomendamos que mantenga limpios los papeles y patines abrasivos para que se adhieran mejor al patín de la lijadora. Límpielos regularmente con un pequeño cepillo.

FUNCIONAMIENTO PUESTA EN MARCHA / PARADA DE LA LIJADORA Ver figura 4.

 Para poner en marcha la lijadora: Empuje el interruptor de marcha/parada hacia la izquierda.  Para parar la lijadora: Empuje el interruptor de marcha/parada hacia la derecha.

COLOCACIÓN DE LA CAJA DEL POLVO Ver figura 3.

La caja de recogida de polvo ofrece un sistema de recogida de polvo para la lijadora. El polvo del lijado se introduje por los agujeros del disco de lijado y se recoge en la caja de recogida de polvo durante el lijado. 1. Desenchufe la lijadora. 2. Con un ligero movimiento de giro, deslice con firmeza la caja de recogida de polvo en el ventilador aspirante de la lijadora.

UTILIZACIÓN Ver figura 5.

1. Fije la pieza trabajada de manera que no pueda deslizarse debajo de la lijadora.

ADVERTENCIA Si no fija la pieza trabajada, ésta puede ser proyectada hacia el usuario y provocar heridas graves.

ADVERTENCIA ADVERTENCIA Permanezca atento mientra utilice esta lijadora. Las acciones descuidadas, incluso durante una fracción de segundo, puede resultar en lesiones personales graves.

Procure mantener la cara alejada de la lijadora y de la zona de lijado. Protéjase el pelo para que no entre en contacto con la lijadora, lo que podría ocasionar heridas graves.

2. Coloque la lijadora en la superficie de trabajo de manera que toda la superficie del patín esté en 16

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Español contacto con la pieza trabajada.

ADVERTENCIA La acumulación de polvo resultante de lijar superficies que tienen productos altamente inflamables, como poliuretano, aceite de lino, etc., puede inflamar el saco para el polvo o alguna otra parte de la lijadora, produciendo un incendio. Para reducir el riesgo de incendio, vacíe siempre la caja de recogida de polvo con frecuencia (10-15 minutos) al lijar y nunca almacene ni deje una lijadora sin vaciar completamente la caja de recogida de polvo. Lea atentamente las recomendaciones de los fabricantes de revestimientos.

PRECAUCIÓN Procure no obstruir las ranuras de ventilación con las manos ya que esto provocaría un recalentamiento del motor.

3. Ponga la lijadora en marcha antes de que esté en contacto con la pieza trabajada. NOTA: Mantenga la lijadora delante suyo y a cierta distancia de su cuerpo y de la pieza trabajada. Ponga la lijadora en marcha y espere que el motor haya alcanzado la velocidad máxima.Dirija entonces lentamente el patín de la lijadora hacia la pieza trabajada. Cuando el patín entre en contacto con la pieza trabajada, desplace la lijadora en la superficie haciendo pequeños círculos.

1. Desenchufe la lijadora.

ADVERTENCIA Si la lijadora no está desenchufada, podría ponerse en marcha inadvertidamente y provocar heridas corporales graves.

Tenga cuidado de no forzar la lijadora. El peso de la lijadora ejerce una presión suficiente en la pieza trabajada.La lijadora y el papel abrasivo deben hacer todo el "trabajo". Ejerciendo una presión adicional en la lijadora el motor funcionará más lentamente, el papel abrasivo se gastará más rápidamente y la velocidad de lijar se reducirá considerablemente. Además, una presión excesiva puede sobrecargar el motor, produciendo un recalentamiento que podría dañar el motor y perjudicar el buen funcionamiento de la máquina. Atención, el calor resultante de la fricción puede ablandar el barniz o la resina que cubre la madera.

2. Retire la caja de recogida de polvo de la lijadora.

3. Sacuda el saco para el polvo para vaciarlo. 4. Vuelva a colocar la caja de recogida de polvo en la lijadora. NOTA: Para una limpieza más a fondo de la caja colectora de polvo, quite la caja de polvo del marco, y sacuda el polvo. Vuelva a colocar la caja de recogida de polvo en el marco e instale la caja en la lijadora.

No lije durante demasiado tiempo en el mismo lugar ya que la acción abrasiva de la lijadora puede gastar rápidamente el material obteniendo un resultado irregular o desparejo.

CAMBIO DEL PAPEL ABRASIVO Ver figura 8.

La lijadora viene provista de patines y papeles abrasivos de distintos tipos, para distintas utilizaciones. Para cambiar las hojas, simplemente tire de la hoja de la base e instale la hoja deseada presionando la hoja o almohadilla en la base de la lijadora.

Los períodos prolongados de lijado pueden provocar un recalentamiento del motor. Si ocurre esto, desconecte la lijadora y espere hasta que el disco de lijado se detenga totalmente, luego retírelo de la pieza de trabajo. Retire la mano de las ranuras de ventilación, saque el papel abrasivo, vuelva a poner en marcha la lijadora y hágala funcionar sin carga para enfriar el motor.

UTILIZACIÓN DE LA ALMOHADILLA Ver figura 9.

1. Abra la tapa de la almohadilla para el dedo. 2. Baje la almohadilla y ajústela en su sitio. 3. Cierre la cubierta de la almohadilla para el dedo.

ESQUINAS Y GRIETAS Ver figura 6.

 Para detalles de lijado, tales como esquinas y grietas, utilice la punta de la almohadilla de lijado con pequeños movimientos hacia adelante y hacia atrás.

INDICADOR DE PUESTA EN TENSIÓN La amoladora de ángulo cuenta con un indicador de puesta en tensión que se enciende cuando la herramienta está enchufada. Este indicador sirve para llamar su atención sobre el hecho de que la herramienta está en tensión y se pondrá en marcha en cuanto pulse el gatillo.

VACIADO DE LA CAJA DEL POLVO Ver figura 7.

Para trabajar con más eficacia, vacíe la bolsa para el polvo cuando esté llena hasta la mitad. Esto permite una mejor circulación del aire dentro de la bolsa. Vacíe y limpie la caja de polvo a fondo al terminar una operación de lijado y antes de colocar la lijadora en el almacenamiento. 17

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Español

MANTENIMIENTO LUBRICACIÓN Todos los rodamientos de esta herramienta están lubricados con cantidad suficiente de lubricante de grado alto para toda la vida de la unidad en condiciones de funcionamiento normales. Por lo tanto, no es menester prever ninguna lubricación adicional.

ADVERTENCIA No enchufe nunca la lijadora a la toma de corriente cuando monte piezas, realice ajustes, limpie la herramienta o incluso cuando no la utilice. Desconectar la herramienta evitará el arranque accidental que podría causar lesiones graves.

LIMPIEZA DE LAS ALMOHADILLAS DE FREGAR Para asegurar una vida más larga y un rendimiento

óptimo, limpie periódicamente todos los residuos del lijado y materiales extraños de las almohadillas de fregar. Esto puede hacerse simplemente mediante la plataforma de lavado con agua tibia hasta que todo el material extraño ha sido arrebatada. Después de limpiar, apretar suavemente el teclado para eliminar el exceso de agua y permita que el colchón se seque. Siempre guarde y almohadillas de lijado hojas planas en un lugar fresco y seco.

ADVERTENCIA Utilice solo piezas de recambio idénticas cuando esté realizando labores de mantenimiento de la máquina. El uso de otras piezas puede ocasionar riesgos o daños en el producto.

INSTRUCCIONES GENERALES Evite el uso de disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el comercio. Use un paño limpio para limpiar la suciedad, polvo, aceite, grasa, etc. de la herramienta.

LIMPIEZA DE HOJAS DE LIJA Las hojas de lija que viene con la lijadora se hacen para ser reutilizados. Por lo tanto, es importante que una limpieza periódica para eliminar residuos de lijado y material extraño que puede acumularse con el tiempo.

Para limpiar las hojas de lija, frotar las hojas con un bloque de goma dura. También puede utilizar la goma limpia suela de un zapato.

ADVERTENCIA No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Estas sustancias químicas contienen componentes que pueden deteriorar, debilitar o destruir el plástico.

ADVERTENCIA Siempre retire la almohadilla de lijado o lavado de la lijadora antes de limpiarlo. De lo contrario podría causar lesiones personales graves.

Las herramientas eléctricas empleadas con equipos de fibra de vidrio, placas de yeso o paneles de revestimiento suelen desgastarse más rápidamente y tener fallos o averías prematuramente.La viruta y el serrín resultantes de estos materiales son muy abrasivos para las piezas mecánicas de las herramientas como engranajes, cepillos, interruptores, etc. Por lo tanto, se desaconseja totalmente usar de forma prolongada esta herramienta para trabajar con fibra de vidrio, paneles de revestimiento, enlucidos o yeso. Si tiene que lijar este tipo de materiales, es sumamente importante que limpie la lijadora con aire comprimido.

PROTECCIÓN DEL MEDIO AMBIENTE Recicle las materias primas en lugar de tirarlas a la basura doméstica. Para proteger el medio ambiente, debe separar la herramienta, los accesorios y los embalajes.

SÍMBOLO Alerta de seguridad

ADVERTENCIA Siempre use gafas de seguridad o gafas de seguridad con protección lateral durante el funcionamiento de la herramienta eléctrica o cuando ésta desprenda polvo.

Si la superficie de trabajo es polvorienta, use también una careta específica.

GB FR DE ES IT NL PT DK SE FI NO RU PL Español min-1

Número de revoluciones o movimientos por minuto

Diámetro orbital Conformidad con CE Doble aislamiento Utilice dispositivos de protección para los oídos Utilice gafas de seguridad

Por favor lea las instrucciones detenidamente antes de arrancar la máquina.

Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor recíclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar.

CZ HU RO LV LT EE HR SI SK GR TR GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final.

Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolsas, etc. En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESMONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio. Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.

IT GARANZIA - CONDIZIONI ADVERTENCIA El nivel de emisión de las vibraciones que figura en esta hoja de información se ha medido según una prueba estandarizada que figura en EN60745 y puede ser utilizado para comparar una herramienta con otra. Puede ser utilizado para una evaluación preliminar de la exposición. El nivel de emisión de las vibraciones declarado representa las principales aplicaciones de la herramienta. No obstante, si la herramienta se utiliza para diferentes aplicaciones, con diferentes accesorios o no recibe el mantenimiento adecuado, la emisión de las vibraciones puede ser diferente. Esto puede aumentar significativamente el nivel de exposición durante el período de trabajo total.

Una estimación del nivel de exposición a la vibración también debe tener en cuenta el tiempo en el que la herramienta está desconectada o cuando está conectada pero no está realizando ningún trabajo. Esto puede reducir significativamente el nivel de exposición durante el período de trabajo total. Identificar las medidas de seguridad adicionales para proteger al operador de los efectos de las vibraciones, tales como: mantenimiento de la herramienta y de los accesorios, y la organización de los patrones de trabajo.

DECLARACIÓN DE CONFORMIDAD Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme a las siguientes normas o documentos normalizados:

2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Nivel de ruido [K=3dB(A)]: Lp=73.0dB(A) Lw=84.0dB(A) Nivel de vibración [K=1.5m/s²]: ah=6.9m/s²
