MODE D'EMPLOI EPS80RS RYOBI

Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant la mise en service de l’’appareil.

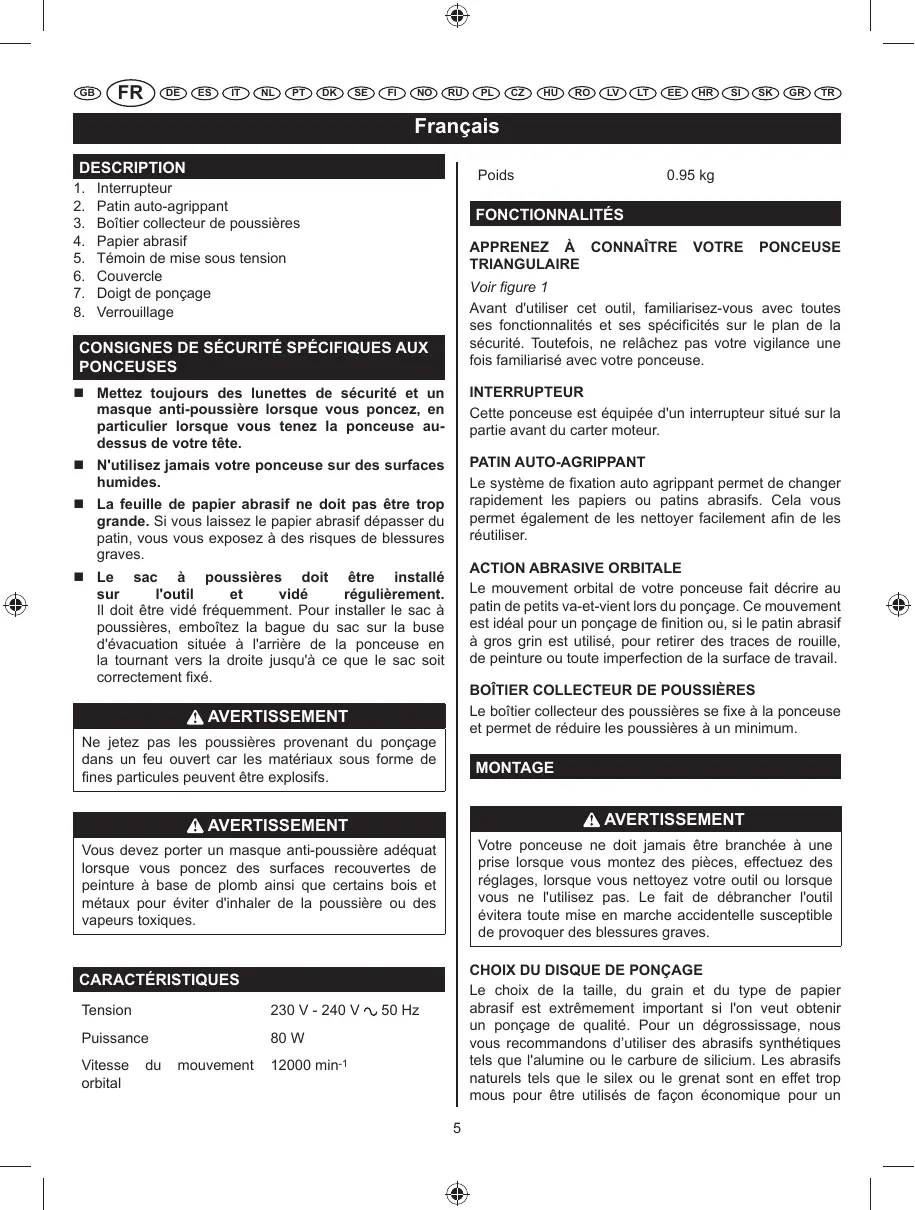

DESCRIPTION 1. 2. 3. 4. 5. 6. 7. 8.

Patin auto-agrippant Boîtier collecteur de poussières Papier abrasif Témoin de mise sous tension Couvercle Doigt de ponçage Verrouillage

Avant d'utiliser cet outil, familiarisez-vous avec toutes ses fonctionnalités et ses spécificités sur le plan de la sécurité. Toutefois, ne relâchez pas votre vigilance une fois familiarisé avec votre ponceuse.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AUX PONCEUSES

 Mettez toujours des lunettes de sécurité et un masque anti-poussière lorsque vous poncez, en particulier lorsque vous tenez la ponceuse audessus de votre tête.

INTERRUPTEUR Cette ponceuse est équipée d'un interrupteur situé sur la partie avant du carter moteur.

 N'utilisez jamais votre ponceuse sur des surfaces humides.

PATIN AUTO-AGRIPPANT Le système de fixation auto agrippant permet de changer rapidement les papiers ou patins abrasifs. Cela vous permet également de les nettoyer facilement afin de les réutiliser.

 La feuille de papier abrasif ne doit pas être trop grande. Si vous laissez le papier abrasif dépasser du patin, vous vous exposez à des risques de blessures graves.

ACTION ABRASIVE ORBITALE Le mouvement orbital de votre ponceuse fait décrire au patin de petits va-et-vient lors du ponçage. Ce mouvement est idéal pour un ponçage de finition ou, si le patin abrasif

à gros grin est utilisé, pour retirer des traces de rouille, de peinture ou toute imperfection de la surface de travail.

 Le sac à poussières doit être installé sur l'outil et vidé régulièrement.

Il doit être vidé fréquemment. Pour installer le sac à poussières, emboîtez la bague du sac sur la buse d'évacuation située à l'arrière de la ponceuse en la tournant vers la droite jusqu'à ce que le sac soit correctement fixé.

BOÎTIER COLLECTEUR DE POUSSIÈRES Le boîtier collecteur des poussières se fixe à la ponceuse et permet de réduire les poussières à un minimum.

AVERTISSEMENT Ne jetez pas les poussières provenant du ponçage dans un feu ouvert car les matériaux sous forme de fines particules peuvent être explosifs.

MONTAGE AVERTISSEMENT AVERTISSEMENT Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil

évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.

Vous devez porter un masque anti-poussière adéquat lorsque vous poncez des surfaces recouvertes de peinture à base de plomb ainsi que certains bois et métaux pour éviter d'inhaler de la poussière ou des vapeurs toxiques.

CHOIX DU DISQUE DE PONÇAGE Le choix de la taille, du grain et du type de papier abrasif est extrêmement important si l'on veut obtenir un ponçage de qualité. Pour un dégrossissage, nous vous recommandons d’utiliser des abrasifs synthétiques tels que l'alumine ou le carbure de silicium. Les abrasifs naturels tels que le silex ou le grenat sont en effet trop mous pour être utilisés de façon économique pour un

CARACTÉRISTIQUES Tension

230 V - 240 V Puissance

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Français ponçage de dégrossissage.

De manière générale, un gros grain permet de retirer le plus gros du matériau, tandis qu'un grain fin permet d'obtenir un ponçage de finition. L'état de la surface à poncer permet de déterminer la taille du grain à utiliser. Si la surface est rugueuse, commencez le ponçage avec un papier à gros grain jusqu'à ce que la surface soit uniforme. Vous pouvez ensuite utiliser un papier à grain moyen pour éliminer les éraflures laissées par le papier à gros grain, et enfin un papier à grain fin pour polir la surface. Poncez avec chaque taille de grain jusqu'à ce que la surface soit uniforme.

AVERTISSEMENT Restez vigilant lorsque vous utilisez cette ponceuse.

Une action imprudente, ne serait-ce que pendant une fraction de seconde, peut entraîner de graves blessures.

APPLICATIONS Vous pouvez utiliser votre ponceuse pour les applications mentionnées ci-après:

 Ponçage du bois.  Retrait de la rouille et ponçage de l'acier.  Polissage et ponçage de porcelaine et de métaux.

Recommandations quant au choix des Tampons/Feuilles

Papier abrasif grain Ø 80

ATTENTION Veillez à maintenir le cordon d'alimentation éloigné de la trajectoire du patin et à le positionner de telle sorte qu'il ne se prenne pas dans des pièces de bois, des outils ou tout autre objet pendant le ponçage.

FIXATION RAPIDE DES PAPIERS ET PATINS ABRASIFS Voir figure 2

1. Débranchez la ponceuse. 2. Alignez les trous du papier ou patin abrasif avec les trous du patin de la ponceuse, puis collez avec précaution le côté velcro du papier au patin, le plus fermement possible. NOTE: Vous pouvez réutiliser ce type de papier aussi longtemps que le degré d'efficacité de l'abrasif le permet. Nous vous recommandons de maintenir les papiers et patins abrasifs propres afin qu'ils adhèrent mieux au patin de la ponceuse. Nettoyez-les régulièrement à l'aide d'une petite brosse.

AVERTISSEMENT Portez toujours des lunettes de sécurité ou des lunettes de protection munies d’écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers, de poussière ou de copeaux dans vos yeux et provoquer des lésions oculaires graves.

FIXATION DU BOÎTIER COLLECTEUR DE POUSSIÈRES Voir figure 4

 Pour mettre la ponceuse en marche: Poussez l'interrupteur marche/arrêt vers la gauche.

Le boîtier collecteur des poussières procure un système d'aspiration des poussières à la ponceuse. Au cours du ponçage, la poussière est aspirée à travers les trous du disque abrasif et collectée par le boîtier collecteur des poussières. 1. Débranchez la ponceuse. 2. A l'aide d'un léger mouvement de torsion, faites glisser fermement le boîtier collecteur des poussières sur le conduit d'évacuation de la ponceuse.

 Pour arrêter la ponceuse: Poussez l'interrupteur marche/arrêt vers la droite.

UTILISATION Voir figure 5 1. Fixez la pièce à usiner de façon à ce qu'elle ne puisse pas glisser sous la ponceuse.

AVERTISSEMENT Si vous ne fixez pas la pièce à usiner, celle-ci peut être projetée vers l'utilisateur et provoquer des blessures graves.

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Français vient.

AVERTISSEMENT Veillez à maintenir votre visage éloigné de la ponceuse et de la zone de ponçage. Protégez vos cheveux afin que ceux-ci ne se prennent pas dans la ponceuse, ce qui pourrait occasionner des blessures graves.

Pour plus d'efficacité, videz le sac à poussière dès qu'il est à moitié plein. Cela permet une meilleure circulation de l'air à l'intérieur du sac. Videz et nettoyez toujours soigneusement le boîtier collecteur de poussières après avoir terminé une opération de ponçage et avant de ranger la ponceuse.

2. Placez la ponceuse sur la surface de travail de sorte que toute la surface du patin soit en contact avec la pièce à usiner.

ATTENTION AVERTISSEMENT Prenez garde de ne pas obstruer les fentes de ventilation avec vos mains car cela entraînerait une surchauffe du moteur.

L'accumulation de particules suite au ponçage de surfaces enduites de produits hautement inflammables tels que le polyuréthane, l'huile de lin, etc. peut conduire à l'inflammation du sac à poussière ou d'autres parties de la ponceuse et déclencher ainsi un incendie. Pour réduire le risque d'incendie, videz fréquemment votre boîtier collecteur des poussières

(toutes les 10-15 minutes) lorsque vous poncez et ne laissez ou ne rangez jamais une ponceuse avant d'en avoir complètement vidé le boîtier collecteur des poussières. Lisez attentivement les recommandations des fabricants de revêtements.

3. Mettez votre ponceuse en marche et déplacez-la lentement sur la pièce à usiner.

NOTE: Tenez votre ponceuse devant vous et à bonne distance pour bien voir la pièce à usiner. Mettez votre ponceuse en marche et attendez que le moteur atteigne sa vitesse maximale.Dirigez ensuite lentement le patin de la ponceuse vers la pièce à usiner. Une fois le patin en contact avec la pièce à usiner, déplacez la ponceuse sur la surface en décrivant de petits cercles. Ne forcez surtout pas la ponceuse. Le poids de la ponceuse exerce une pression suffisante sur la pièce à usiner. En exerçant une pression supplémentaire sur la ponceuse, vous risquez de ralentir le moteur, d'user plus rapidement le papier abrasif et de réduire considérablement la vitesse de ponçage. De plus, une pression excessive peut surcharger le moteur et entraîner une surchauffe pouvant endommager le moteur et nuire au bon fonctionnement de l'outil. Attention, la chaleur due au frottement peut ramollir le vernis ou la résine recouvrant du bois.

1. Débranchez la ponceuse.

AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

2. Retirez le boîtier collecteur des poussières de la ponceuse. 3. Secouez le sac à poussière pour le vider. 4. Réinstallez le boîtier collecteur des poussières sur la ponceuse. NOTE: Pour un nettoyage plus en profondeur du boîtier collecteur des poussières, retirez la boîte du cadre et secouez-la pour évacuer la poussière. Remettez le boîtier collecteur des poussières en place sur le cadre puis l'ensemble sur la ponceuse.

Veillez à ne pas poncer trop longtemps une même partie de la pièce à usiner car l'action abrasive de la ponceuse peut user rapidement le matériau et rendre la surface irrégulière.

Des périodes prolongées de ponçage peuvent entraîner une surchauffe du moteur. Si cela se produit, arrêtez la ponceuse et attendez que le disque abrasif se soit complètement arrêté, puis retirez-le du matériau. Retirez votre main de devant les fentes de ventilation, retirez le papier abrasif, puis remettez la ponceuse en marche et faites-la tourner à vide pour refroidir le moteur.

CHANGEMENT DE PAPIER ABRASIF Voir figure 8

Votre ponceuse est livrée avec des patins et papiers abrasifs de différentes sortes pour différents usages. Pour changer de feuille abrasive, tirez simplement sur la feuille usée pour la séparer de la semelle et mettez en place la feuille ou le tampon désiré(e) en la(le) pressant sur la semelle de la ponceuse.

ANGLES ET FISSURES Voir figure 6

 Pour des ponçages de précision comme dans les angles ou les fissures, utilisez l'extrémité du tampon abrasif en effectuant de petits mouvements de va et 7

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR

abrasifs pour les pièces des outils électriques comme les engrenages, les brosses, les interrupteurs, etc. Par conséquent, l’utilisation prolongée d'un outil sur de la fibre de verre, des panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée.

Toutefois, si vous devez poncer ces matériaux, il est extrêmement important de nettoyer votre ponceuse à l'aide d'air comprimé.

1. Ouvrez le couvercle du doigt de ponçage. 2. Abaissez le doit de ponçage et verrouillez-le en place. 3. Refermez le couvercle du doigt de ponçage.

TÉMOIN DE MISE SOUS TENSION Votre meuleuse d’angle est équipée d’un témoin de mise sous tension qui s’allume lorsque l’outil est branché

Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur l'interrupteur.

AVERTISSEMENT Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil

électrique ou lorsque vous soufflez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières.

ENTRETIEN AVERTISSEMENT LUBRIFICATION Tous les roulements de cette machine sont suffisamment lubrifiés avec de l'huile de haute qualité pour toute la durée de vie de la machine sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n’est nécessaire.

Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil

évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.

NETTOYAGE DES PATINS ABRASIFS Pour une durée de vie prolongée et une efficacité optimale des patins abrasifs, nettoyez-les régulièrement. Vous pouvez retirer toutes les particules étrangères en rinçant simplement le patin à l'eau tiède. Une fois le patin nettoyé, essorez-le doucement pour retirer l'éxcédent d'eau et laissez-le sécher. Rangez toujours les patins abrasifs à plat dans un endroit sec et frais.

AVERTISSEMENT N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L’utilisation de toute autre pièce détachée représente un danger et peut endommager l’appareil.

CONSIGNES D’ORDRE GÉNÉRAL Evitez d’utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d’être endommagés par les solvants disponibles dans le commerce. Utilisez des chiffons propres pour retirer la saleté, les poussières, l’huile, la graisse, etc.

NETTOYAGE DES PAPIERS ABRASIFS Les papiers abrasifs fournis avec votre ponceuse sont réutilisables. Il est donc important de les nettoyer régulièrement afin de retirer la poussière et les particules qui s'accumulent sur la surface au cours des différentes opérations de ponçage.

Pour nettoyer les papiers abrasifs, frottez-les à l'aide d'un bloc compact de caoutchouc. Vous pouvez par exemple utiliser une semelle de chaussure propre.

AVERTISSEMENT Ne laissez jamais du liquide de frein, de l’essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les parties en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.

AVERTISSEMENT Retirez toujours le papier ou le patin abrasif du patin de la ponceuse avant de le nettoyer. Le non-respect de cette consigne peut provoquer des blessures corporelles graves.

Les outils électriques utilisés sur des équipements en fibre de verre, des plaques de plâtre, des panneaux de revêtement ont tendance à s’user plus rapidement et à présenter des défaillances prématurées.Les copeaux et la sciure provenant de ces matériaux sont en effet très

FR GB DE ES IT NL PT DK SE FI NO RU PL Français

PROTECTION DE L’ENVIRONNEMENT Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l’environnement, l’outil, les accessoires et les emballages doivent être triés.

SYMBOLE Alerte de Sécurité

Nombre de tours ou de mouvements par minute

Diamètre orbital Conformité CE Double isolation Portez une protection auditive Portez une protection oculaire

Veuillez lire attentivement le mode d’emploi avant de démarrer la machine.

Les produits électriques hors d’usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l’intermédiaire des structures disponibles. Contactez les autorité locales pour vous renseigner sur les conditions de recyclage.

CZ HU RO LV LT EE HR SI SK GR TR GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Română

DESCRIERE 1. 2. 3. 4. 5. 6. 7. 8.

FUNCŢII Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

DE GARANTIE - BEDINGUNGEN AVERTISSEMENT Le niveau d’émission des vibrations indiqué dans cette feuille d’information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l’exposition. Le niveau déclaré d’émission des vibrations s’applique à l’utilisation principale de l’outil. Toutefois, si l’outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l’émission de vibrations peut être différente. Le niveau d’exposition peut en

être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d’exposition aux vibrations doit aussi prendre en compte les périodes où l’outil est arrêté ainsi que les périodes où il fonctionne sans vraiment travailler. Le niveau d’exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l’opérateur des effets des vibrations telles que: maintien de l’outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

DE DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Niveau de bruit [K=3dB(A)]: Lp=73.0dB(A) Lw=84.0dB(A) Niveau de vibration [K=1.5m/s²]: ah=6.9m/s²
