MODE D'EMPLOI EPS80RS RYOBI

Enne trelli kasutama hakkamist tuleb käesolevas juhendis esitatud juhised kindlasti läbi lugeda.

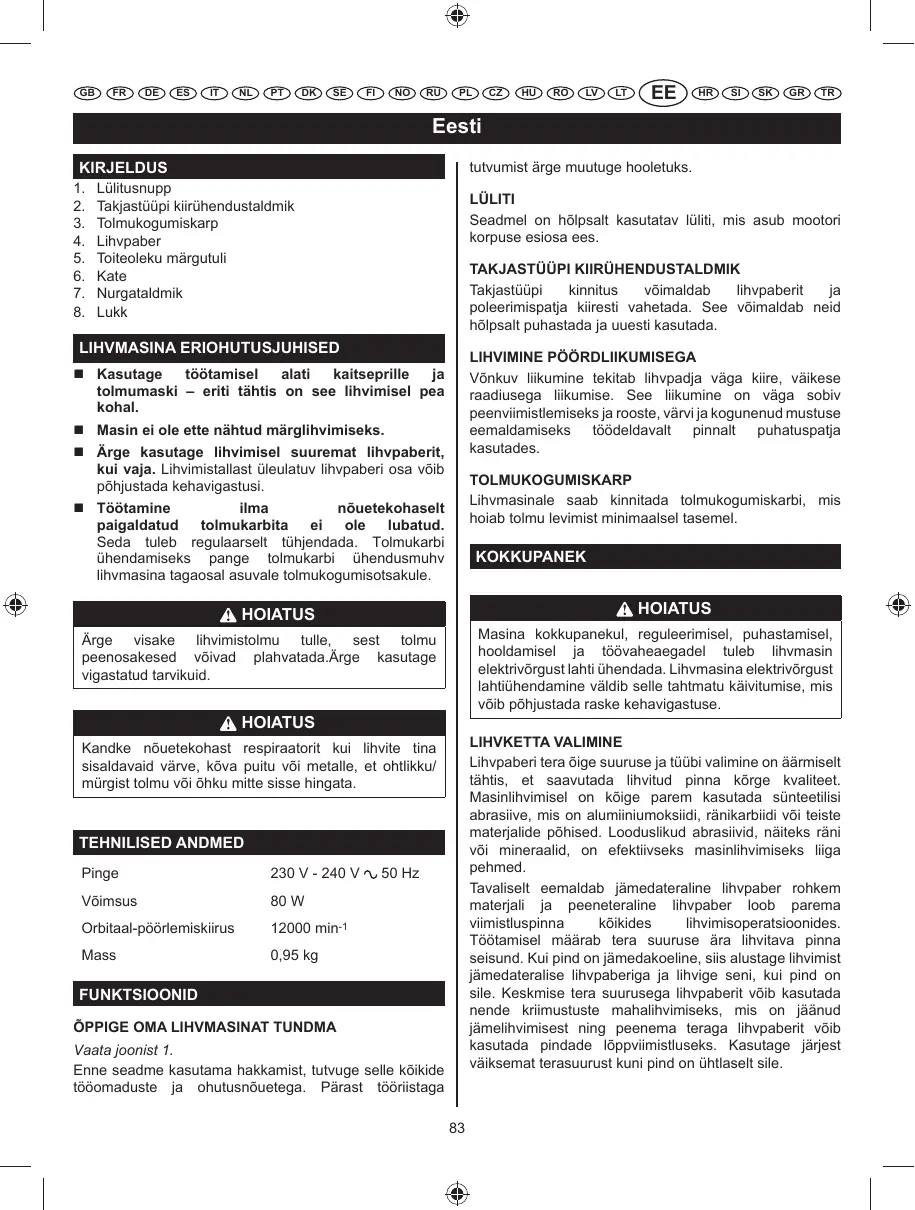

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Eesti KIRJELDUS 1. 2. 3. 4. 5. 6. 7. 8.

tutvumist ärge muutuge hooletuks.

Lülitusnupp Takjastüüpi kiirühendustaldmik Tolmukogumiskarp Lihvpaber Toiteoleku märgutuli Kate Nurgataldmik Lukk

LÜLITI Seadmel on hõlpsalt kasutatav lüliti, mis asub mootori korpuse esiosa ees. TAKJASTÜÜPI KIIRÜHENDUSTALDMIK Takjastüüpi kinnitus võimaldab lihvpaberit ja poleerimispatja kiiresti vahetada. See võimaldab neid hõlpsalt puhastada ja uuesti kasutada.

LIHVMASINA ERIOHUTUSJUHISED LIHVIMINE PÖÖRDLIIKUMISEGA Võnkuv liikumine tekitab lihvpadja väga kiire, väikese raadiusega liikumise. See liikumine on väga sobiv peenviimistlemiseks ja rooste, värvi ja kogunenud mustuse eemaldamiseks töödeldavalt pinnalt puhatuspatja kasutades.

 Kasutage töötamisel alati kaitseprille ja tolmumaski – eriti tähtis on see lihvimisel pea kohal.  Masin ei ole ette nähtud märglihvimiseks.  Ärge kasutage lihvimisel suuremat lihvpaberit, kui vaja. Lihvimistallast üleulatuv lihvpaberi osa võib põhjustada kehavigastusi.

TOLMUKOGUMISKARP Lihvmasinale saab kinnitada tolmukogumiskarbi, mis hoiab tolmu levimist minimaalsel tasemel.

 Töötamine ilma nõuetekohaselt paigaldatud tolmukarbita ei ole lubatud. Seda tuleb regulaarselt tühjendada. Tolmukarbi ühendamiseks pange tolmukarbi ühendusmuhv lihvmasina tagaosal asuvale tolmukogumisotsakule.

KOKKUPANEK HOIATUS HOIATUS Masina kokkupanekul, reguleerimisel, puhastamisel, hooldamisel ja töövaheaegadel tuleb lihvmasin elektrivõrgust lahti ühendada. Lihvmasina elektrivõrgust lahtiühendamine väldib selle tahtmatu käivitumise, mis võib põhjustada raske kehavigastuse.

Ärge visake lihvimistolmu tulle, sest tolmu peenosakesed võivad plahvatada.Ärge kasutage vigastatud tarvikuid.

HOIATUS LIHVKETTA VALIMINE Lihvpaberi tera õige suuruse ja tüübi valimine on äärmiselt tähtis, et saavutada lihvitud pinna kõrge kvaliteet. Masinlihvimisel on kõige parem kasutada sünteetilisi abrasiive, mis on alumiiniumoksiidi, ränikarbiidi või teiste materjalide põhised. Looduslikud abrasiivid, näiteks räni või mineraalid, on efektiivseks masinlihvimiseks liiga pehmed. Tavaliselt eemaldab jämedateraline lihvpaber rohkem materjali ja peeneteraline lihvpaber loob parema viimistluspinna kõikides lihvimisoperatsioonides. Töötamisel määrab tera suuruse ära lihvitava pinna seisund. Kui pind on jämedakoeline, siis alustage lihvimist jämedateralise lihvpaberiga ja lihvige seni, kui pind on sile. Keskmise tera suurusega lihvpaberit võib kasutada nende kriimustuste mahalihvimiseks, mis on jäänud jämelihvimisest ning peenema teraga lihvpaberit võib kasutada pindade lõppviimistluseks. Kasutage järjest väiksemat terasuurust kuni pind on ühtlaselt sile.

Kandke nõuetekohast respiraatorit kui lihvite tina sisaldavaid värve, kõva puitu või metalle, et ohtlikku/ mürgist tolmu või õhku mitte sisse hingata.

TEHNILISED ANDMED Pinge

230 V - 240 V Võimsus

80 W Orbitaal-pöörlemiskiirus

FUNKTSIOONID ÕPPIGE OMA LIHVMASINAT TUNDMA Vaata joonist 1. Enne seadme kasutama hakkamist, tutvuge selle kõikide tööomaduste ja ohutusnõuetega. Pärast tööriistaga 83

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Eesti

HOIATUS Lihvpaberi/taldmiku kasutussoovitused 80 liivapaberiga lihvimine lehel

120 liivapaberiga lihvimine lehel

150 liivapaberiga lihvimine lehel

Kandke toodet kasutades küljekaitsmetega ohutusvõi kaitseprille. Muidu võib teile tolm, laastud või muud lahtised kübemed silma lennata ja sellega põhjustada raske vigastuse.

TAKJASTÜÜPI LIHVIMISPABERI KINNITAMINE KASUTAMINE Vaata joonist 2. 1. Võtke pistik pistikupesast välja. 2. Ühitage takjastüüpi lihvpaberi avad taldmiku avadega ja suruge lihvpaberi ebemeline külg seejärel vastu taldmikku nii tihedalt kui võimalik. MÄRKUS: Takjastüüpi kinnitusega lihvpaberit saab kasutada seni, kui selle abrasiivkiht ära kulub. Hoidke taldmiku kinnituspadi parima nakke saavutamiseks puhas. Puhastage perioodiliselt kerge harjamisega.

LIHVMASINA SISSE-/VÄLJALÜLITAMINE Vaata joonist 4.  Lihvmasina sisselülitamine: Push / off lüliti vasakule.  Lihvmasina väljalülitamine: Mootori seiskamiseks vajutage seiskamisnupule. LIHVMASINA KASUTAMINE Vaata joonist 5. 1. Kinnitage toorik, et vältida selle liikumahakkamist lihvmasina all.

TOLMUKARBI KINNITAMINE Vaata joonist 3. Tolmukarp on ette nähtud lihvmasinasse kogunenud tolmu kogumiseks. Lihvimise ajal tekkinud tolm tõmmatakse lihvpaberi avadest sisse ja kogutakse tolmukarpi. 1. Võtke pistik pistikupesast välja. 2. Pöörake veidi ja lükake tolmukarp lihvmasina puhuri väljalaskeavale.

HOIATUS Kinnitamata toorik võib põhjustada selle paiskumise töötaja suunas ja põhjustada kehavigastuse.

HOIATUS HOIATUS Hoidke pead lihvimismasinast ja lihvitava ala ohupiirkonnast eemal. Juuksed võivad lihvmasinasse kinni jääda ja põhjustada sellega raske kehavigastuse.

Olge selle tööriistaga töötamisel ettevaatlik. Pidage meeles, murdosa sekundist piisab, et saada raske kehavigastus.

2. Pange lihvmasin toorikule nii, et lihvpaber on toorikuga täies ulatuses kontaktis.

KASUTUSOTSTARVE ETTEVAATUST Seda seadet tohib kasutada järgmisteks otstarveteks:  Puitpindade lihvimine.  Eemaldamine rooste välja ja lihvimine terasest pindadele.  Poleerimine ja küürimise portselan ja metall.

Mootori vigastumise vältimiseks vaadake ette, et te korpuse ventilatsiooniavasid käega kinni ei kata. 3. Lülitage lihvmasin sisse ja liigutage seda toorikul aeglaselt edasi-tagasi. MÄRKUS: Hoidke lihvmasinat enda ees ja endast eemal, tooriku kohal. Käivitage lihvmasin ja laske masinal saavutada täiskiirus ning pange lihvmasin seejärel sujuvalt toorikule. Liigutage lihvmasinat aeglaselt piki toorikut kasutades väikese raadiusega ringliigutusi.

ETTEVAATUST Hoidke toitejuhe lihvimistaldmikult eemal ja paigutage juhe nii, et see ei takerdu töötamise ajal tooriku, tööriistade või muude objektide külge.

Ärge liigselt peale suruge. Seadme mass on piisav, et rakendada pinnale nõuetekohast survet, seega laske lihvpaberil ja lihvmasinal endal teha oma tööd. Täiendav pealesurumine aeglustab mootori tööd, kulutab lihvimisketta kiiresti läbi ja vähendab suurel määral lihvimiskiirust. Liigne surve koormab mootori üle 84

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Eesti ja põhjustab sellega mootori ülekuumenemise ja võib halvendada kvaliteeti. Hõõrdumisel tekkiva kuumuse mõjul võib puidul olev viimistluskiht või vaik pehmeneda.

LIHVIMISLEHTEDE VAHETAMINE Vaata joonist 8. Lihvmasina komplektis on mitmeks otstarbeks ettenähtud lihvpaberid ja puhastuspadjad. Lihvpaberi vahetamisel tõmmake leht taldmikult lahti ja kinnitage soovitav leht selle surumisega lihvmasina taldmikule.

Ärge hoidke lihvmasinat liiga kaua ühel kohal, sest lihvmasina kiire liikumine võib eemaldada liiga palju materjali, mis teeb pinna ebatasaseks. Pikaajalisel töötamisel võib mootor üle kuumeneda. Kui see ilmneb, lülitage lihvmasin välja ja laske sellel täielikult peatuda, enne kui toorikult üles tõstate. Hoides oma käsi õhutusavadelt eemal võtke lihvpaber ära, lülitage lihvmasin sisse ning laske sellel ilma koormuseta töötada, et mootor maha jahtuks.

KÄPPTALDMIKU KASUTAMINE Vaata joonist 9. 1. Avage käpptaldmiku kaas. 2. Langetage käpptaldmik ja lukustage oma kohale. 3. Sulgege käpptaldmiku kaas.

NURGAD JA PRAOD TOITEOLEKU MÄRGUTULI Vaata joonist 6.

Lihvmasinal on toite märgutuli, mis lihvmasina toitevõrguga ühendamisel kohe süttib. See hoiatab kasutajat, et masin on elektrivõrku ühendatud ja tööriist hakkab lüliti sissevajutamisel tööle.

 Nurkade ja pragude lihvimiseks kasutage lihvimistaldmiku pikenduskäppa ja lihvige lühikeste edasi-tagasi liigutustega.

TOLMUKOGUMISKARBI TÜHJENDAMINE HOOLDUS Vaata joonist 7. Tõhusamat toimimist, tühjad tolmukotti, kui ta ei ole rohkem kui pooltäis. See tagab õhu parema läbivoolu läbi tolmukarbi. Tühjendage ja puhastage tolmukott alati põhjalikult pärast lihvimise lõpetamist ja enne lihvmasina hoiustamist.

HOIATUS Masina kokkupanekul, reguleerimisel, puhastamisel, hooldamisel ja töövaheaegadel tuleb lihvmasin elektrivõrgust lahti ühendada. Lihvmasina elektrivõrgust lahtiühendamine väldib selle tahtmatu käivitumise, mis võib põhjustada raske kehavigastuse.

HOIATUS Polüuretaani, linaseemneõli jne põhiste pinnaviimistlusmaterjalide lihvimisel võib tolmukarpi või mujale koguneda isesüttiv tolm, mis võib põhjustada tulekahju. Tuleohu vähendamiseks tühjendage tolmukarpi regulaarselt (10-15 minuti järel) ja ärge pange lihvmasinat kõrvale või hoiustage seda ilma, et tolmukott oleks tühjendatud. Juhinduge pinnaviimistlusmaterjalide tootjate soovitustest.

HOIATUS Kasutage teenindamisel ainult täpselt sobivaid varuosi. Muude osade kasutamine võib tekitada ohuolukorra ja põhjustada seadme vigastumise. KIRJELDUS Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste on tundlikud kaubandusvõrgust saadaolevate lahustite suhtes ja võivad nende mõjul oma omadusi kaotada. Mustusest, tolmust, õlist, määrdest jne puhastamiseks kasutage puhast riidelappi.

1. Võtke pistik pistikupesast välja.

HOIATUS Pistiku mitte-eemaldamisel võib toimuda lihvmasina juhuslik sisselülitumine, mis võib põhjustada tõsise kehavigastuse.

HOIATUS Ärge lubage mitte kunagi pidurivedelikel, bensiinil, petrooleumist valmistatud toodetel, immutusõlidel jne puutuda kokku plastikosadega. Need sisaldavad kemikaale, mis võivad plaste rikkuda, nõrgendada või hävitavalt mõjutada.

2. Eemaldage lihvmasinalt tolmukarp. 3. Raputage tolm välja. 4. Pange tolmukarp lihvmasinale tagasi. MÄRKUS: Tolmukarbi täielikuks puhastamiseks võtke see raamilt lahti ja puistake tolm välja. Pange tolmukarp raamile ja paigaldage tolmukarbi sõlm lihvmasinale tagasi.

Elektritööriistade 85

klaaskiudmaterjalide,

seinapaneelide, pahtlisegu või kipsi lihvimiseks võib kaasneda masinaosade kiirenenud kulumine ning võimalikud rikked, sest klaaskiududest ja teistest peenosakestest koosnev väga abrasiivne lihvimistolm kulutab laagreid, kollektori harju, kommutaatorit ja teisi mootoriosi. Järelikult me ei soovitata selle tööriista kasutamisest laiendatud töö liiki materjalid. Kui te siiski mõnda nimetatud materjali lihvite, tuleb tööriist tingimata pärast tööd suruõhuga puhtaks puhuda.

HOIATUS Töötamisel ja tolmu ärapuhumisel kandke alati silmamaski või küljekaitsetega kaitseprille. Kui töötlemine on tolmune, siis kandke tolmumaski.

Pöörete või löökide arv minutis Orbital Läbimõõt CE vastavus

MÄÄRIMINE Kõik selle tööriista laagrid on tehases täidetud piisava hulga kvaliteetse määrdega, mis tagab tavatingimustes nende töövõime kogu kasutusea jooksul. Seetõttu ei ole täiendav määrimine vajalik.

Topeltisolatsioon Kandke kuulmise kaitsevahendeid

PUHASTUS PUHASTAMINE PADJAD Poleerimispatjade tööea pikendamiseks ning lihvmasina tootlikuks tööks hoidke need lihvimisjäätmetest ja võõrkehadest puhas. Võõrosakeste padjalt täielikuks eemaldamiseks kasutage sooja vett. Pärast puhastamist õrnalt pigistada pad Liigse vee eemaldamiseks ja lastakse pad kuivada. Hoidke patjadele ja lihvimine lehed korter jahedas ja kuivas kohas.

Kandke silmade kaitsevahendeid

Enne seadme kasutamist kasutusjuhend hoolega läbi.

Mittekasutatavaid elektritooteid ei tohi visata olmejäätmete hulka. Vaid tuleb viia vastavasse kogumispunkti. Vajadusel küsige sellekohast nõu oma edasimüüjalt või vastavalt kohaliku omavalitsuse institutsioonilt.

PUHASTUS LIHVIMINE LEHED Lihvimine lehed, mis oli teie sander tehakse uuesti kasutada. Seetõttu on oluline, et need tuleb puhastada korrapäraselt, et kõrvaldada lihvimine jääkide ja välisriikide materjalidele, mis võivad aja jooksul akumuleerub. Et puhas lihvimine lehed, hõõruda lehed kõvakummist blokeerida. Võite kasutada ka puhta kummist ainus jalatsi.

HOIATUS Eemaldage alati küürides või lihvimine padjake sander enne puhastamist. Kui seda ei tehta, võivad põhjustada tõsiseid vigastusi.

KESKKONNAKAITSE Toormaterjalid utiliseerige jäätmetega koos. Masin, selle lisaseadmed ja pakend tuleb jäätmekäitluseks keskkonnasõbralikult sorteerida.

GARANTIIAVALDUS Käesoleva toote garantii katab kahekümne nelja (24) kuu jooksul materjali ja tootevalmistamise defektid, mis hakkab kehtima ning mis tõestatakse arve või saatelehe kuupäevast. Tavalise kasutamise ja kulumise, volitamata/väära hooldamise või ülekoormuse käigus tekkinud defektid käesoleva garantii alla ei kuulu, nagu ei kuulu garantii alla ka lisavarustus, sh akud, pirnid, terad, osakesed jne. Garantiiperioodil esineva tõrke korral tagastage toode palun LAHTI VÕTMATA ning koos ostu tõendava dokumendiga oma kohalikule edasimüüjale või lähimasse Ryobi hoolduskeskusesse. Garantii ei mõjuta teie seaduslikke õigusi defektsete toodete suhtes.

EE HOIATUS Sellel infolehel esitatud vibratsioonitaseme väärtus on mõõdetud standardis EN60745 kirjeldatud katsemeetodiga ja seda võib kasutada tööriistade omavaheliseks võrdlemiseks. Seda võib kasutada vibratsioonimõju eelhindamiseks. Deklareeritud vibratsioonitaseme väärtus kehtib tööriista tavakasutamisel. Kui aga kasutate tööriista muudeks kasutusotstarveteks, eriotstarbeliste tarvikutega või kui tööriist on puudulikult hooldatud, siis võib vibratsiooniväärtus erineda. Sellistel juhtudel võib tööperioodi summaarne vibratsioonitase suureneda märgatavalt.

EJS-500QEO&EJS-600QEO_24lgs manual_v3.indd Sec1:129

GR Vibratsiooniväärtuse taset tuleb arvesse võtta ka sel ajal, kui tööriist on välja lülitatud või kui tööriist pöörleb, kuid ei tee tööoperatsiooni. Sellistel juhtudel võib tööperioodi ajal summaarne vibratsioonitase väheneda märgatavalt. Määrake kindlaks täiendavad ohutusmeetmed, et kaitsta operaatorit vibratsioonimõjude eest – tööriistade ja tarvikute hooldamine, käte soojas hoidmine ja töövahetuste organiseerimine.
