522HDR60X - Aparadores de sebes HUSQVARNA - Manual de utilização gratuito

Marca	Husqvarna
Modelo	522HDR60X
Tipo de produto	Corta-sebes térmico
Motor	2 tempos, cilindrada 21,7 cm³
Rotação de marcha lenta	3 000 rpm
Rotação máxima recomendada	9 200 rpm
Potência máxima do motor	0,6 kW / 0,8 cv a 7 800 rpm
Vela de ignição	NGK CMR6A, folga 0,5 mm
Capacidade do tanque de combustível	0,45 L (450 cm³)
Peso (sem combustível)	5,0 kg
Comprimento de corte	600 mm
Tipo de lâminas	Duplo fio
Velocidade de corte	3 200 cortes/min
Nível de potência sonora garantido	102 dB(A)
Nível de pressão sonora nos ouvidos	93 dB(A)
Vibrações (punho dianteiro/traseiro)	2,8 / 1,3 m/s²
Sistema antivibração	Sim
Silenciador com catalisador	Sim

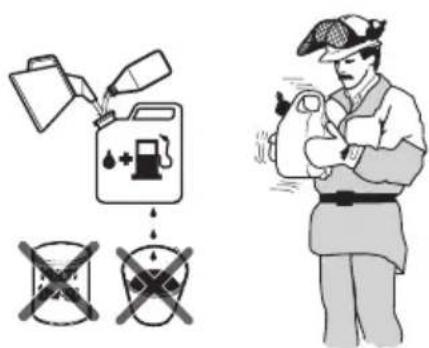

Mistura de combustível	Gasolina sem chumbo (máx 10% etanol) + óleo 2 tempos, proporção 50:1
Equipamento de proteção necessário	Protetores auriculares, óculos, luvas, botas antiderrapantes
Manutenção regular	Limpeza do filtro de ar, lubrificação das lâminas, verificação da vela

Perguntas frequentes - 522HDR60X HUSQVARNA

Qual mistura de combustível usar para o Husqvarna 522HDR60X?

Use uma mistura de gasolina sem chumbo (índice de octanas mín. 90 RON) e óleo dois tempos de alta qualidade, na proporção de 50:1 (2% de óleo). Para 5 L de gasolina, adicione 0,10 L de óleo. Agite bem antes de encher.

Como manter as lâminas do corta-sebes?

Após cada uso, limpe as lâminas com uma escova. Lubrifique-as com graxa especial Husqvarna antes de armazenar. Verifique regularmente se não estão danificadas ou tortas. Afie ou substitua se necessário.

Como dar partida no motor frio?

Puxe o starter para a posição fechada. Pressione a bulb de admissão 5 vezes. Coloque o aparelho no chão, segure-o com uma mão. Puxe lentamente o cabo de partida até sentir resistência, depois puxe rapidamente. Uma vez o motor ligado, retorne o starter à posição inicial.

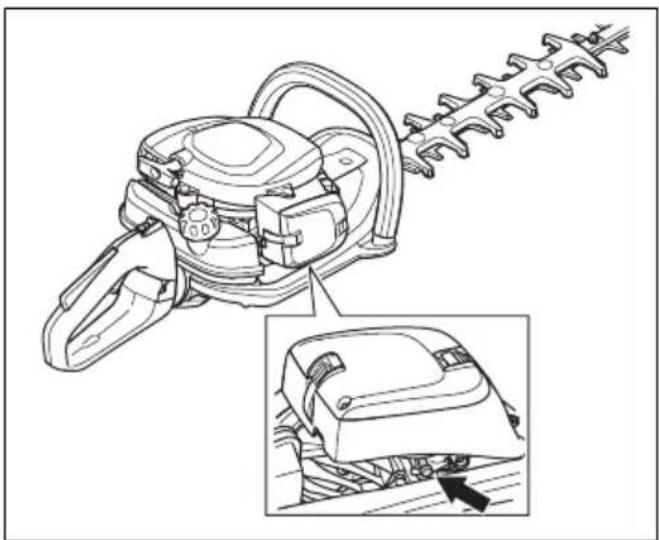

Como ajustar a marcha lenta?

Limpe primeiro o filtro de ar. Dê partida no motor. Gire o parafuso de marcha lenta (T) no sentido horário até as lâminas se moverem, depois no sentido anti-horário até pararem. A marcha lenta está correta quando o motor funciona estável sem girar as lâminas.

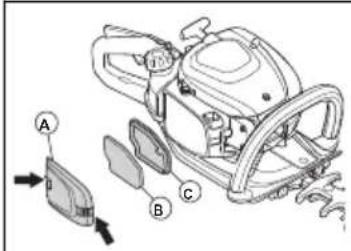

Como limpar o filtro de ar?

Remova a tampa do filtro. Retire o filtro de espuma e o filtro de feltro. Lave o filtro de espuma em água quente com sabão, seque-o, depois unte com óleo especial para filtro de ar. Substitua o filtro de feltro se estiver sujo. Monte tudo novamente.

Qual vela usar e como verificá-la?

Use uma vela NGK CMR6A com folga de 0,5 mm. Se o motor falhar, remova a vela, limpe os eletrodos, verifique a folga. Substitua a vela se estiver desgastada ou suja.

Quais equipamentos de proteção usar durante o uso?

Use protetores auriculares homologados, óculos de proteção, luvas resistentes, botas antiderrapantes e roupas longas e ajustadas. Evite joias e cabelos soltos.

Como armazenar o corta-sebes após o uso?

Esvazie o combustível em um recipiente homologado. Limpe o aparelho e lubrifique as lâminas. Fixe o protetor de lâmina para transporte. Remova o capuz da vela. Guarde em local seco, fora do alcance de crianças.

Como usar o corta-sebes com segurança?

Inspecione a área de trabalho, remova objetos projetáveis. Segure o aparelho com as duas mãos à sua frente. Certifique-se de que ninguém esteja a menos de 15 metros. Não trabalhe em escada. Pare o motor se as lâminas baterem em um objeto.

Quais são as características da lâmina?

A lâmina é do tipo duplo fio, com comprimento de corte de 600 mm e velocidade de corte de 3 200 cortes por minuto. Ela é equipada com um protetor de lâmina integrado para segurança.

MANUAL DE UTILIZADOR 522HDR60X HUSQVARNA

Transporte, armazenamento e eliminação 281

Especificações tíncicas. 281

Declaracao de conformidade 283

Introdução

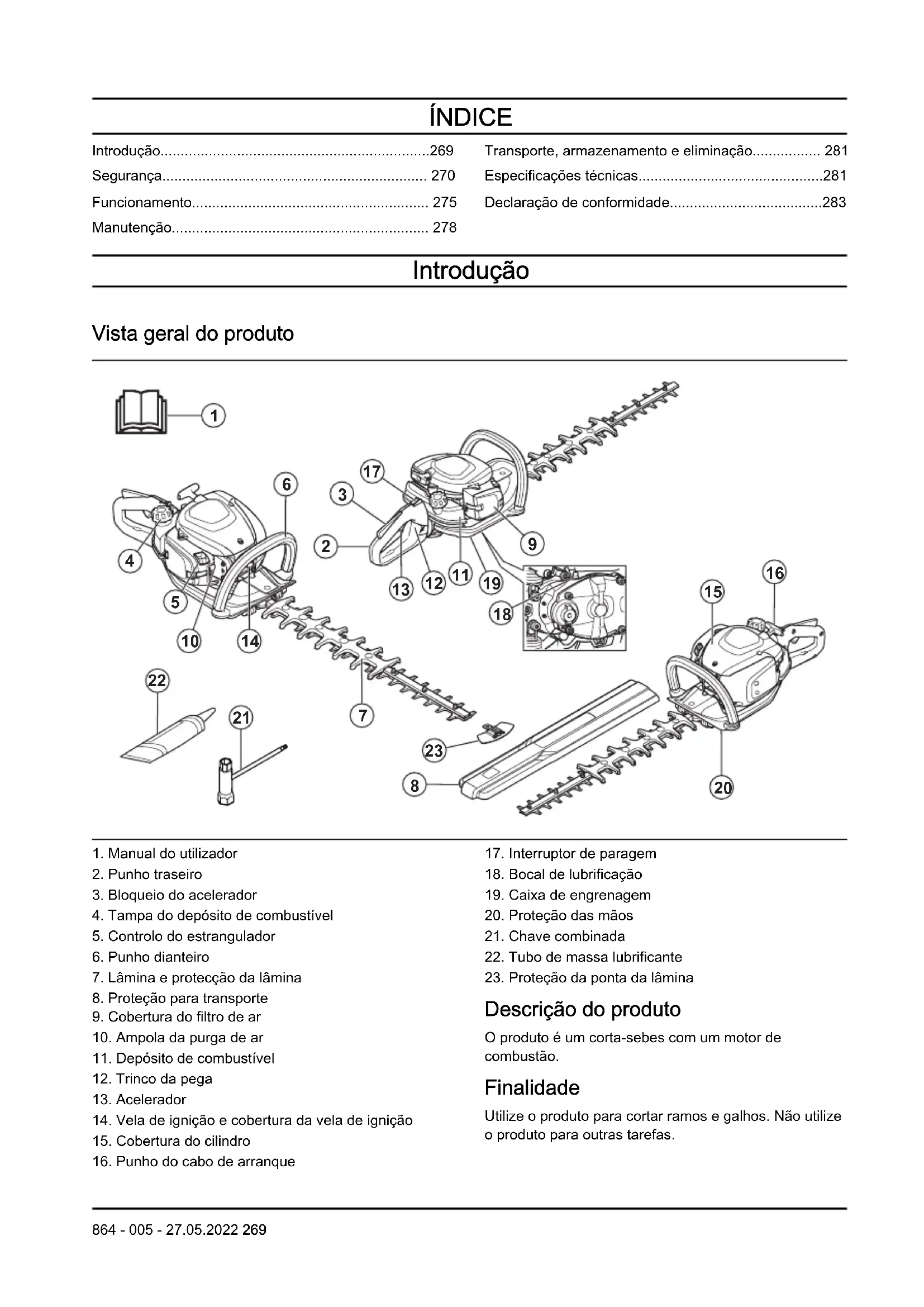

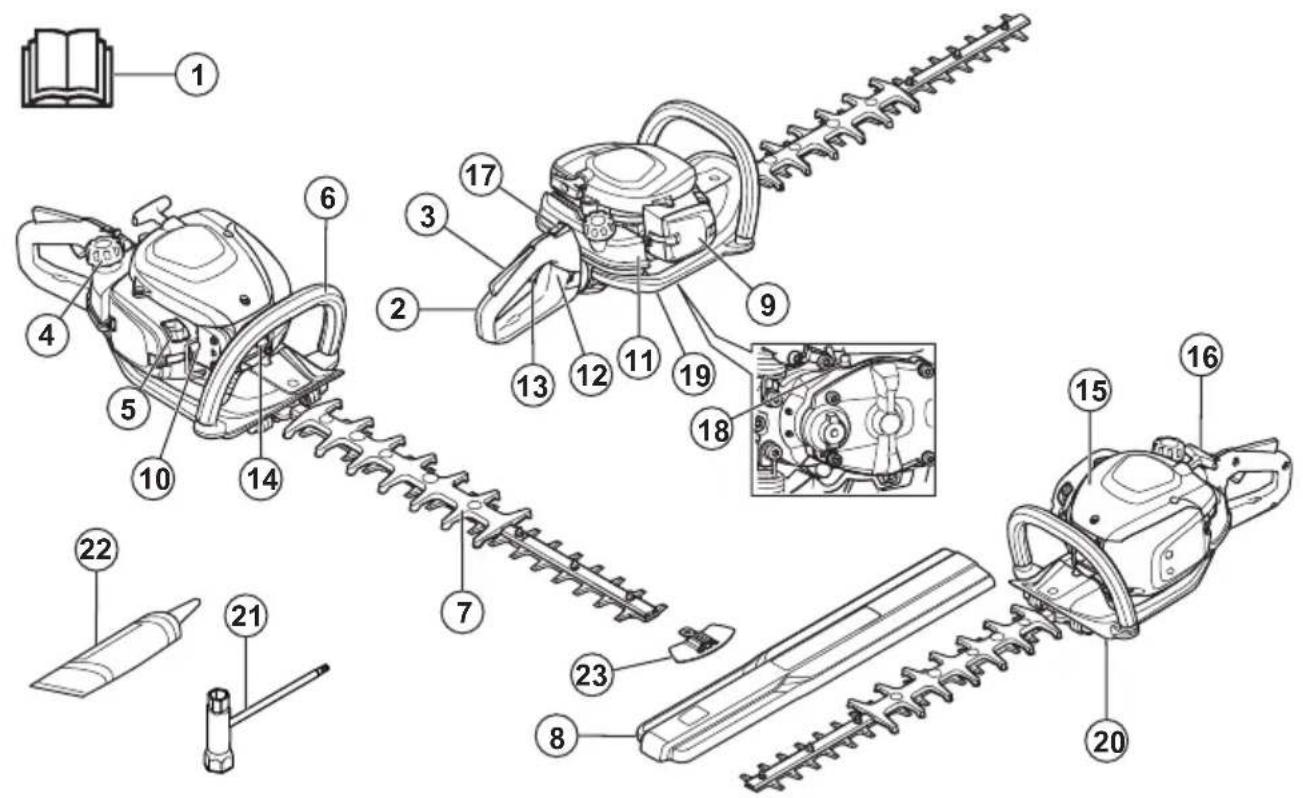

Vista geral do produto

1. Manual do utiliser
2. Punho traseiro
3. Bloqueio do acelerador
4. Tampa do deposito de combustivel
5. Controlo do estrangulador
6. Punho dianteiro
7. Lámina e proteção da lâmina
8. Proteção para transporte
9. Cobertura do filtró de ar
10. Ampola da purga de ar
11. Depóstito de combustible
12. Trinco da pega
13. Acelerador
14. Vela de ignicao e cobertura da vela de ignicao
15. Cobertura do cilindro

16. Punho do cabo de arranque

17. Interruption de paragem

18. Bocal de lubrificacao
19. Caixa de engrenagem
20. Proteção das pessoas
21. Chave combinada
22. Tubo de massa lubricificante
23. Proteção da ponta da lamina

Descrição do produits

O produits é um corta-sebes com um motor de combustão.

Finalidade

Utilize o produit paraURTARramos e galhos. Nãoutilize o produits para otheras tarefas.

Leia o manual do'utilizar com atencao e certifique-se de que compreende as instruções antes de utilizes o produits.

Utilize protetores acusticos e protecao ocular aprovados.

Utilize luvas de proteção aprovadas.

Use botas antiderrapantes resistentes.

Parafuso de ajuste do ralenti.

Agulha de alta rotação.

Agulha de baixa rotação.

Emissões de ruido para o meio ambiente de acordo com a Diretiva Europeia 2000/14/CE e com o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017" (regulamento de proteção de operações no meio ambiente [controlo do ruido] de 2017 da Nova Gales do Sul). Os dados das emissões de ruido podem ser encontrados na etiqueta da区内 capítulo Especificações tínicas.

O produits est em conformidade com as diretivas CE aplicaveis.

Este produit está em conformidade com os regulamento aplicáveis do Reino Unido.

aaaassxxx A etiqueta de tipo après o numero de série. aaaa é 0 ano de fabrico e ss é amana de fabrico.

Note: Os restantes símbolos/autocolantes existentes no produits dizem respeito às exigências de homologiação de outros paises.

Emissoes Euro V

ATENÇA: A adulteração do motor anula a aprovacao deste produitsela UE.

Segança

Definições de segurarca

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇA: Utilizzato no caso de existir risco de ferimento ou morte para o'utilizar ou transeunes, se não foram respeitadas as instruções do manual.

CUIDADO: Utilizzato se existir risco de danos para o produits, para outros materiais ou para a areaAdjacente, se nao forem respeitadas as instruções do manual.

Nota: Utilizzato para disponibilizar informacoes adiconais necessarias numa determinada situacao.

Instruções de segurarça gerais

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• A utilização incorreta ou descuidada de um produto pode transformá-lo num objeto perigoso que pode fazer ferimentos graves e mesmo fatais. É de extrema importance que leia e compreenda o conteudo deste manual do operador.
• Este produit produz um campo eletromagnétique durante o翃amento. Em determinadas circunstâncias, este campo pode interferir com o翃amento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seumedicine o fabricante do implante antes de utilizescereste produits.
• A sobre-exposicao a vibrações pode levar a lesões arteriais ou nervosas em pessoas com problemas no Sistema circulatório. Consulte um médico em caso de sintomas relacionados com a sobre-exposão a vibrações. Alguns desses sintomas são entorpecimento, perda de sensibilitadé, formigueiro, pontadas, dor, perda de forca, alterações na cor ou condição da pele. Estes sintomas surgem normalmente nos dedos, mais ou pulsos. O risco dessas lesões AUGmente a baixas temperatas.
• Se tiver alguma DHCP relativa ao procedimento a seguir, entre em contacto com um técnico especialista. Dirija-se ao seu revendedor ou a sua oficial autorizada. Não utilize funções da boaquina para as quais não está preparado.
• Tenha em atençao que o operador é responsavel pelos acidentes e situações de perigo provocados a terreiros ou à sua propriedade.
• Nunca permitteda que other persona utilize o produits sem estar certo de que a mesma entendeu o conteudo do manual do'utilizar.
• Nunca permita que uma ciança utilize o produits ou se encontrar na proximidade do mesmo. Como o produit está equipado com um interruptor de paragem acontecido por mola e é possivel arrancá-lo com pouca但对于 a baixa velocidade, até crianças preocupas poder, em determinadas circunstancias, exercer a但对于 a arranque do produits. Isto pode implicar um risco de ferimentos pessoais graves. Por isso, retire sempre a cobertura da vela de ignicao quando o produits não estiver sob vigilência.
• Mantenha o produits para do alcance de crianças.
• Nunca utilize o produit se estiver cansado, se tiver ingerido bebidas alcólicas ou se estiver a tomar medicação que possa afetar a visão, o discernimento ou a coordenação motora.
• Nunca utilize um produit defeitouso. Siga as instruções de manutenção, controlo e assistência técnica indicadas neste manual. Alguns serviços

de manutenção e de assistência técnica tem de ser executados por especialistas formados e qualificados. Consulte as instruções na sequção Manutenção.

• Nunca utilize um produit cujas espécificações originais tenham sido alteradas.

Instruções de segurarca para funciona

ATENÇA: Leia as instruções de征求意见 que se seguem antes de utilizes o produits.

• Nunca utilize o produit em condições climáticas extremas, tíais como frio muito intenso ou tempo muito quente e/ou humido.
• Facas defeituosas podem augmentar o risco de acidente.
• Certifique-se de que ninguém se aproxima a menos de 15 m/50 pés do local de trabalho.
• Observe a vizinhança e certifique-se de que não há risco de pessoas ou animaisentrarem emcontacto com o equipamento de corte.
• Inspecciona a area de trabajo. Remova objectos que possam ser lançados.
• Certifique-se de que tem uma posicao de trabalho segura e estavel.
• Nunca deixe o produits sem supervolvimento com o motor em funciona.
• Tenha cuidado para que as mões e os pés não se aproxém daunities de corte quando o motor está a travaçhar.
• No caso de qualquer coisa ficar presa nas lâminas no decorrer do trabalho, o motor tera que ser desligado e parado completeness antes de se poder limpar as lâminas. Remova o cabo da vela de ignião da vela. Consulte Examinar as lâminas na páginna 281.
• Ao desligar o motor, mantenha as mês e os pés afastados da unidade de corte até que o motor esteja totalmente parado.
• Durante a operacao de corte, tome cuidado com galhos que possam ser projectados.
• quando estiver a utiliser protectores acústicos, esteja atento a sinais de avis ou gritos. Retire sempre os protetores acústicos assim que o motor parar.
• Nunca travaíme de uma escada, banco ou qualquer outras posicao elevada, que não sera Completely segura.
• Utilize sempre ambas as mãos para segurar o produits. Mantenha o produits àrente do corpo.

• Se tocar em qualquer objecto ou se ocorrerrem vibrações, pare o produit imeditamente. Remova o cabo da vela de ignião da vela. Verifique se o produit não sofreu danos. Repare eventuels danos.

• Verifique se a cobertura e o cabo vela de ignicao está em bom estado para fazer o risco de何时que eletrico.

• Verifique se todos os parafusos e pernos está apertados correctamente.
• Certifique-se que a engrenagem está correctamente lubricada. Consulte Para lubrificar a caixa de engrenagem na párgina 280.
• A caixa de engrenagem aquece durante a utilização do produto. Não tocar na engrenagem para fazer queimaduras.
• Antes de ligar a boaquina é necessário instalar todas as coberturas e proteções.
• A proteção para transporte deve ser sempre colocada na unidade de corte quando o produits não está a ser utilizado.

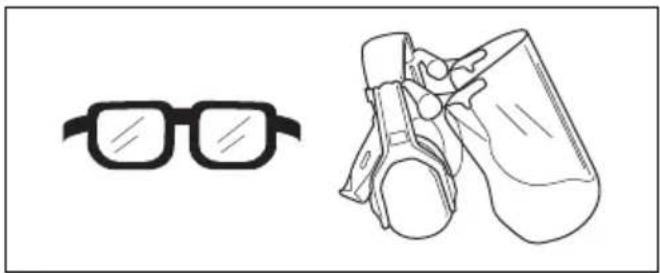

Equipamento de proteção pessoal

ATENÇA: Leia as instruções de avis que se seguem antes de utilizes o produits.

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizear o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajudajuveno do seu concessionário para selecionar o equipamento的概率.
• Utilize protetores acusticos aprovados com sufficiente insonorização. A exposão prolongada a ruidos pode provoc danos auditivos permanentes.
• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário'utilizar oculos de proteção aprovados. Consideram-se oculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos País da UE.

• Use luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o acessório de corte.

Utilize botas ou sapatos antideslizantes e estáveis.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário长大o que possa fazer preso em galhos e ramos. Não utilize joias, calços, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segança.
• Mantenha equipamentos de primeiros socorros sempre a maior.

Dispositivos de seguranca no produits

ATENÇA: Leia as instruções de avis que se seguem antes de utilizes o produits.

• Não utilize o produto com dispositivos de segurar defeituços.
• Verifique regularamente os dispositivos de segurarça. Se os dispositivos de segurarça estiverem defeituços, fale com a sua oficial Husqvarna autorizada.

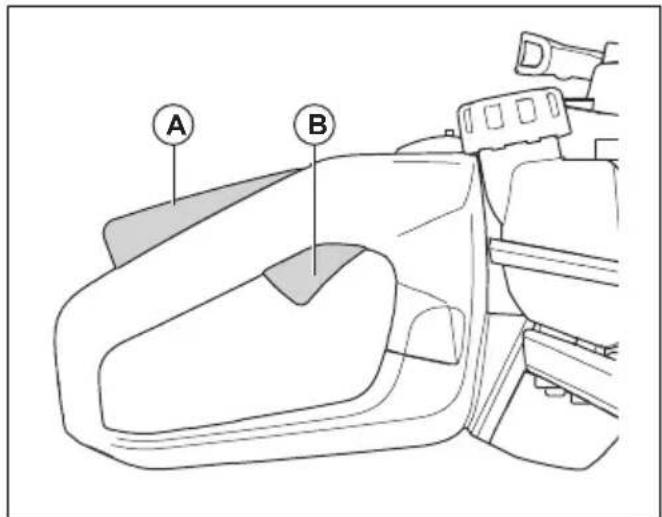

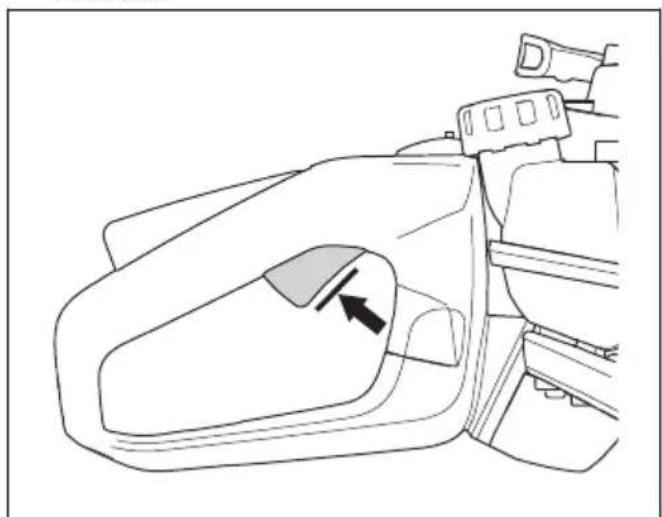

Verificar o bloqueio do acelerador

1. Certifique-se de que obloqueio do acelerador (A) e o respetivo acelerador (B) se movem livrente e que a mola de returno funciona corretamente.

1. Pressione o bloqueio do acelerador e certifique-se de que este regressa à sua posicao inicial quando libertado.

1. Quando soltar obloqueio do acelerador, certificasse de que o acelerador está bloqueado na posicao de ralenti.

1. Ligue o produits e aplique a aceleracao total.

2. Solte o acelerador e certifique-se de que as lâminas param e permanecem paradas.

ATENÇA: Se as lâminas se moverem com o acelerador na posiço de ralenti, ajuste a velocidade ao ralenti do carburador. Consulte Ajustar o ralenti na págnina 279.

Verificar o interruptor de paragem

1. Ligue o motor.
2. Coloque o interruptor de paragem na posicao de paragem e certifique-se de que o motor para.

ATENÇÃO: O interruptor de paragem regressa automaticamente à posicao de arranque. Para fazer arranques acidentais, retire a cobertura da vela de ignicao aquando da montagem ou da manutencao do produits.

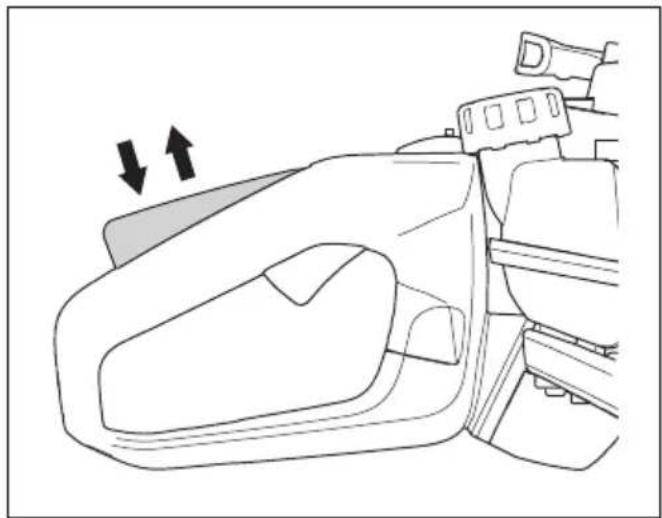

Verificar a proteção dasões

A proteção das mais evita ferimentos causados pelas laminas.

1. Desligue o motor.
2. Certifique-se de que a proteção das vezes está corretoamente montada.
3. Examine a proteção das mais quanto à existência de danos.

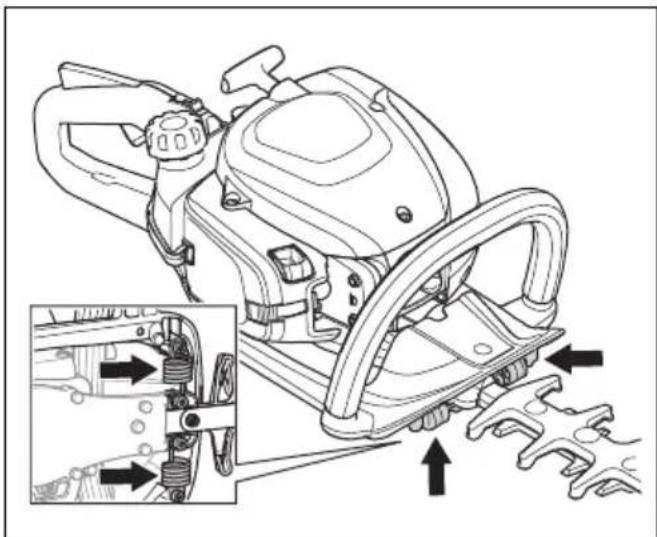

Verificar o Sistema antivirusologia

O Sistema antivirusação reduz a>viração nos punhos. As unidas antiviriedade funcionam como uma separação entre o corpo do produits e a unidade do punho.

1. Efetue uma inspecao visual para vericar se existem deformacoes ou danos.
2. Certifique-se de que as unidades antivirusagemo se encontrar corretamente instaladas.

ATENÇA: Não utilize o produits sem o silenciador ou com um silenciador defeituoso. Um silenciador defeituoso pode fazer o nível de ruído e o risco de incência. Não utilize o produits sem uma rede retentora de faíscas ou com uma que está danificada. A rede retentora de faíscas tem de ser substituira se estiver danificada.

ATENÇA: Os silenciadores aquecem muito durante e après a utilização, e quando a velocidade de ralenti.

CUIDADO: Se a rede retentora de faíscas estiver frequentemente obstruía, pode ser indicio de que o desempenho do catalisador está reduzido. Contacte o seu revendedor com assistência técnica para examinar o silenciador. Uma rede retentora de faíscas obstruía provoca sobreaquecimento, danificando o cilindro e o pistão.

ATENÇA: As superficies interiores do silenciador contém químicos que podem provocar canro. Tenha cuidado para não tocar nestes produits caso o silenciador esteja danificado.

O silenciador mantém o mais baixo;nível de ruido possivel e afasta os gases de escape do'utilizar. Um silenciador com um catalisador reduz os gases de escape nocivos.

1. Desligue o motor.
2. Efetue uma inspecao visual para vericar se existem danos ou deformacoes.
3. Certifique-se de que o silenciador está devidamente instalado no produits.
4. Limpe a rede retentora de faíscas com uma escova metálica.

Verificar as lâminas e a proteção da lâmina

A parte exterior das lâminas funciona como uma proteção da lâmina. A proteção da lâmina evita ferimentos de corte.

1. Pare o motor e certifique-se de que as lâminas param.
2. Remova a cobertura da vela de ignicao da vela de ignicao.
3. Calce as luvas de protecao.
4. Certifique-se de que a lamina e a protecao da lamina nao está danificadas nem dobradas. Substitua sempre uma lamina danificada ou dobrada ou uma protecao da lamina danificada.
5. Certifique-se de que os parafusos que fixam as lâminas e a proteção da lámina está bem apertados.

Segurarca no manuseamento do combustivel

ATENÇA: Leia as instruções de avis que se seguem antes de utilizes o produits.

• Não ligue o produto se houver combustível ou Óleo do motor sobre o produto. Remova o combustível/ Óleo indesejado e deixe o produto secar.
• Se derramar combustivel na sua roupa, troque de roupa imeditamente.
• Não deixe que o combustível entre em contacto com o seu corpo, às vezes pode causar ferimentos. Se o combustível entra em contacto com o seu corpo, use fazer a coisa para o remover.
• Não ligue o produit se o motor tiver uma fuga.
  Examine regularamente o motor quando a fugas.
• Tenha cuidado com o combustivel. O combustivel é inflamável e os gases são explosivos e podem causar ferimentos ou morte.
• Não respire os gases do combustivel, podem causar ferimentos. Certifique-se de que existe um fluxo de ar sufiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetivos quentes perto do combustível ou do motor.
• Não crescente combustível com o motor em funcaoamento.
• Certifique-se de que o motor está frio antes de reabastecer.
• Antes de reabastecer, abra lentamente a tampa do deposito de combustivel e liberte a pressao com cuidado.
• Não adácione combustível ao motor numa区管委会 interior. O fluxo de ar insufficiente pode fazer ferimentos ou morte devido a asfixia ou monóxido de carbono.

• Aperte completeness a tampa de deposito de combustivel. Se a tampa de deposito de combustivel não estiver apertada, existe um risco de incência.

• Desloque o produits a uma distança minima de 3 m (10 pés) da posicao onde abasteceu o deposito antes de什麽ar.

• Não encha totalmente o deposito de combustível. O calor provoca a expansão do combustível. Mantenha um esgo na parte superior do deposito de combustível.

Instruções de segurança para manutenção

ATENÇA: Leia as instruções de征求意见 que se seguem antes de'utilizar o produto.

• Pare o motor e certifique-se de que o equipamento de corte para. Deixe o produits arrefecer antes de efetuar a manutenção.
• Retire a cobertura da vela de ignicao antes de efetuar a manutencao.
• Os gases de escape do motor content monóxido de carbono, um gas inodoro, tíxico e altoamento

perigoso que pode provocar a morte. Não utilize o produits em zonas interiores ou espacções fechados.

• Os gases de escape do motor são quentes e podem contrer fáiscas. Não opere o produit em locais fechados ou proxies de materiais inflamáveis.
• A utilização de acessórios e a realização de alterações no produits que não sejam aprovasadas pelo fabricante pode causar ferimentos graves ou morte. Não altere o produits. Utilize sempre acessórios originals.
• Se a manutenção não for realizada de forma corretá e regular, existe um maior risco de ferimentos e danos ao produits.
• Realize apenas a manutenção recomendada neste manual do utilizesdor. A manutenção deve ser realizada por uma oficina autorizada da Husqvarna.
  Leve o produits regularamente a uma oficial Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastas ou partidas.

Funcimiento

Introdução

ATENÇA: Certifique-se de que Ie e comprende o capítulo sobre seguranca antes de usar o produits.

Combustível

Este produto tem um motor deinous tempos.

CUIDADO: O tipo errado de combustivel pode resultar em danos no motor. Utilize uma mistura de gasolina e oleo para motor deinous tempos.

Combustivel previamente misturado

• Utilize combustível alquilado previamente misturado da Husqvarna para obter o melhor desempinho e prolongar a vidautildo motor. Este combustivel contentesubstancias quimicas menos nocivas em comparacao com o combustivel normal, o que reduz os gases de escape nocivos. A quantidade de residuos apsoa combustao é inferior com este combustivel, o que mantem os componentes do motor mais limpos.

Para mistrar o combustivel

Gasolina

• Utilize gasolina sem chumbo de boa qualidade com um conteudo de etanol de, no maior, 10% .

CUIDADO: Não utilize gasolina com um indice de octanas inferior a 90 RON/87 AKI. A utilização de um indice de octanas inferior podecausebatimento do motor, o queprovocadanos no motor.

Oleo para motores ainous tempos

• Para obter melhores resultados e desempenso, use o oleo para motor de dois tempos da Husqvarna.
• Se o oleo para motores de dois tempos da Husqvarna não estiver disponible, use um oleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Entre em contacto com o seu revendedor com assistência técnica para selecionar o oleo correto.

CUIDADO: Não use oleo para motores deinous tempos formulado para motores fora de borda arrefecidos aágua,也是非常 conhecido como oleo para motores fora de borda. Não utilize oleo para motores a quatre tempos.

Misturar gasolina e oleo para motores de bois tempos

Gasolina, litres Óleo para mo-	tor deinous tempos, litres
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

CUIDADO: Ao misturar algumas quantidades de combustivel, existe o risco de pequenos erros poderem influencer di drasticamente a proporção da mistura.

Meça cuidadosamente a quantidade de oleo e certifique-se de que obtém a mistura correta.

1. Encha metade da quantidade de gasolina num recipiente limpo para combustivel.
2. Adicione a quantidade total de oleo.
3. Agite bem a mistura de combustivel.
4. Adicione a restante quantidade de gasolina ao recipienté.
5. Agite@cuidadosamente a mistura de combustivel.

CUIDADO: Não misture combustível para mais de 1 mês de cada vez.

Para encher o deposito de combustivel

ATENÇA: Cumpra o procedimento que se segue para sua segurança.

1. Desligue o motor e deixe-o arrefecer.

2. Limpe bem à volta da tampa do deposito de combustível.

1. Agite ligeiramente o recipiente e certifique-se de que o combustivelica totalmente mistrado.
2. Retire a tampa do deposito de combustivel lentamente para libertar a pressão.
3. Encha o deposito de combustivel.

CUIDADO: Certifique-se de que não existe demasiado combustivel no respetivo deposito. O combustivel expandse-se quando fica quente.

1. Aperte com cuidado a tampa do deposito de combustivel.
2. Limpe o combustivel derramado sobre e a volta do produits.
3. Antes de ligar o motor, afaste o produits, no minimo, 3 m/10 pés da fonte de combustível e do local de abastecimento.

Note: Para ver onde se encontrar o deposito de combustivel no seu produit, consulte Vista geral do produits na pagina 269.

Instalar a proteção da ponta da lâmina

1. Retire a porca e o parafuso da ponta da lamina.
2. Instale a proteção da ponta da lámina na respetiva ponta da lámina.
3. Instale o parafuso e aperte com um binario de 7 Nm.
4. Instale a porca e aperte com um binario de 5 Nm.

Ajustar o punho

O punho traseiro pode ser ajustado para 3 posições.

• Solte o bloqueio do punho e rode o punho.

Para ligar o produto com o motor frio

1. Puxe o controlo do estrangulador para a posicao de estrangULAção.

1. Pressione a ampola da bomba de combustivel aproximamente 6 vezes, ou atecomear a entracombustivel na ampola. Nao e necessario encher a ampola da purga de ar totalmente.
2. Apoie o corpo do produits contra o solo com a maior esquerda. Não pise o produit.
3. Puxe o punho do cabo de arranque lentamente, com a mao direita, atc meccar a partir alguma resistencia e, em seguida, puxe o punho do cabo de arranque rapidamente e com forca.

ATENÇÃO: Não enrole o cabo de arranque à volta da sua maior.

CUIDADO: Não puxe totalmente o cabo de arranque e não solte o punho do cabo de arranque.

1. Continue a puxar o punho do cabo de arranque até que o motor arranque e, em seguida, pressione o controlo do estrangulador para a respetiva posicao inicial.

ATENÇA: As láminas movem-se quando o motor arranca.

1. Continue a puxar o punho do cabo de arranque ate o motor arrancar.
2. Prima e solte o acelerador para colocar o motor na velocidade de ralenti.
3. Empurre o acelerador gradualmente para fazer a velocidade do motor.
4. Certifique-se de que o motor funciona sem problemas.

Para ligar o produto com o motor quente

1. Apoie o corpo do produits contra o solo com a maior esquerda. Não pise o produits.
2. Puxe o punho do cabo de arranque lentamente, com a maior direita, até fazer a partir alguma resistência e, em seguida, puxe o punho do cabo de arranque rapidamente e com forca. Continue até que o motor arranque.

Nota: Para mais informacoes sobre como ligar o produit, consulte Para ligar o produit com o motor frio na pagina 277.

Para desligar o produto

• Coloque o interruptor de paragem na posicao de paragem para parar o motor.

CUIDADO: O interruptor de paragem regressa automaticamente à sua posção original.

Utilizar o produto

1. Comece perto do chão e eleve o produit ao longo da sebe ao cortar as laterais. Certifique-se de que o corpo do produits não toca na sebe.

ATENÇA: Certificque-se de que a dienteira do equipamento de corte não toca no chão.

1. Ajuste a velocidade de forma a alinhar com acao de trabalho.
2. Mantenha o produit perto do corpo para uma posicao de trabalho estável.
3. Tenha cuidado e utilize o produit lentamente.

Manutenção

Introdução

antes de realizar tarefas de manutenção no produits.

ATENÇA: Certificque-se de que leu e comprende u capitulo sobre seguranca

Esquema de manutenção

Manutenção Antes da	utilização	Após40 h	Após100 h
Limpe a superficie externa. Após cada operação.
Limpe as folhas, sujidade e excesso de lubricamente do silenciador, tubo de escape e motor.	Após cada operação.
Certifique-se de que o equipamento de corte não se move em ralenti. X
Verifique o interruptor de paragem. X
Examine o equipamento de corte e a proteção do equipamento de corte quando à existência de danos e fissuras. Se estiver danificado, substitua.	X
Examine a proteção das性和 quanto à existência de danos e fissuras. Se estiver danificado, substitua.	X
Verifique o bloqueio do acelerador e o acelerador. X
Examine o motor, o depessoito de combustível e os tubos de combustível quando a fugas.	X
Aperte as porcas e os parafusos. X
Verifique o FILTER de combustível quando à existência de contaminação e a man-gueira de combustível quando a fissuras e outros defeitos. Proceda à substitui-ção, se necessário.	X
Verifique o dispositalo de arranque e a corda de arranque quando a danos. X
Limpe o FILTER de ar. Substitua, se necessário. X
Examine as unidas antivibração quanto à existência de danos e fissuras. X
Examine a vela de igniação, consulte Examinar a vela de igniação na网页 279.		X
Limpe osystema de arrefecimento. X
Limpe a superficie exterior do carburador e a区内cundante. X
Limpe ou substitua a rede retentora de faíscas. X
Limpe a superficie interior do deposito de combustível. X
Examine a vela de igniação. X
Certifique-se de que a caixa de engrenagem está cheia de massa lubricamente. X

Ajustar o ralenti

1. Limpe o filtro de ar e fixe a cobertura do filtro de ar.
2. Arranque o produit, consulte Para ligar o produits com o motor frio na pagina 277.
3. Rode o parafuso de ajuste de ralenti em T para a direita até que o acessório de corte comece a mover-se.

1. Rode o parafuso de ajuste do ralenti para a esquerda até o acessório de corte parar.

ATENÇA: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência mais proxies. Não utilize o produits até que esteja devidamente ajustado ou reparado.

Nota: O ralenti está correto se o motor funcional suavamente em todas as posições. Consulte Especificações técnicas na páginá 281 para obter mais informações sobre o ralenti recomendado.

Limpar o sistema de arrefecimento

O Sistema de arrefecimento mantém a temperatura do motor baixa. O Sistema de arrefecimento inclui as aletas de arrefecimento no cilindro e na caixa do disposito do arranque.

CUIDADO: A admissão de ar entre o deposito de combustivel e o carter é fácilmente bloqueada por folhas. Limpe totalmente a admissão de ar.

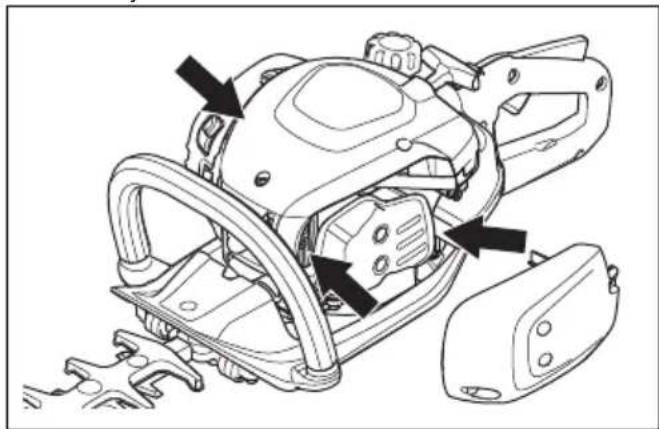

1. Limpe o Sistema de arrefecimento com uma escova semanalmente ou com maior frequência se necessário.
2. Certifique-se de que o Sistema de arrefecimento não está sujo ou obstruindo.

Examinar a vela de ignicao

CUIDADO: utilize sempre o tipo de vela de ignicao recomendado. Um tipo de vela de ignicao incorreto pode provocar danos no produits.

• Examine a vela de ignicao para vericar se o motor aparece uma potencia reduzida ou dificuldades de arranque, ou se nao funciona corretamente ao ralenti.

• Para diminuiro risco de materiais indesejados nos métrodos da vela de ignião, sina estas instruções:

a) Assegure-se de que a rotação em vazio está corretramente regulada.

b) Certifique-se de que a mistura de combustivel está correta.

c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignicao estiver sua, limpe-a e certifique-se de que a distancia entre os elétrodos está correta; consulte Especificações técnicas na párgina 281.

• Se for necessário, substitua a vela de igníñao.

Para limpar o filtro de ar

Limpe regularamente a sujidade e a poeira presentes no filtró de ar. Isto evita avarias no carburador, problemas de arranque, perda de potência do motor, desgaste das peças do motor e um consumo de combustível superior ao habitual.

1. Retire a cobertura do filtró de ar (A).
2. Retire o filtro de espuma (B) e o filtro de feltro (C) da estrutura do filtró.

1. Substitua o filtro de feltro (C).
2. Limpe o filtro de espuma (B) com agua quente com sabão.

Nota: UmAGO de ar que éutilzado durante muito tempo não pode ficar Completely limpo. Substitua o uso de ar regularamente e substitua sempre um uso de ar com defeito.

1. Certifique-se de que o filtro de espuma (B) está seco.
2. Aplique oleo do filtro de ar no filtro de espuma (B). Consulte Aplicar oleo no filtro de ar na网页 280
3. Limpe a superficie interior da cobertura do filtro de ar (A). Utilize ar comprimido ou uma escova.

Aplicar oleo no filtro de ar

CUIDADO: Utilize sempre o oleo do过滤 de ar especial da Husqvarna. Não utilize outros temas de oleo.

ATENÇA: Calce as luvas de proteçao. O oleo do filtro de ar pode provocar irritações cutaneas.

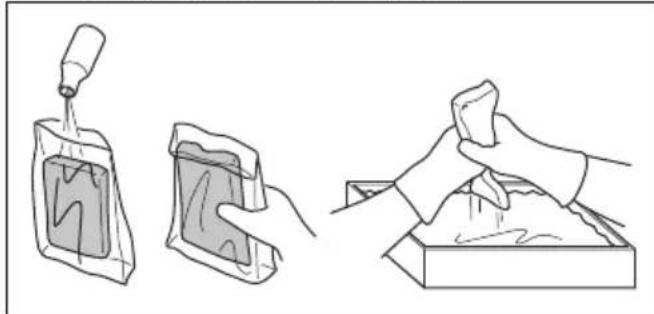

1. Coloque o filtro de ar num saco de plastico.
2. Colque o oleo no saco de plastico.
3. Esfregue o saco de plastico para distribuir o oleo uniformamenteleoimentopeoliftrodear.
4. Empurre o oleo indesejado para fora do filtr de ar quando estiver no saco de plastico.

Para lubricar a caixa de engrenagem

• Utilize massa lubrificante especial Husqvarna. Para mais informações sobre a massa lubrificante recomendada, contacte o seu revendedor com assistencia和技术.
• Adicione a massa lubrificante atraves do bocal de lubrificacao.

CUIDADO: Não encha Completely a caixa de engrenagem.

1. Limpe os materiais indesejados das láminas antes e(before de'utilizar o produto.

2. Lubrifique as lâminas antes de longos periodos de armazenamento.

Nota: Para mais informações sobre os lubricantes e os agentes de limpeza recomendados, contacte o seu revendedor com assistencia和技术.

Examinar as lâminas

1. Retire a tampa na caixa de engrenagem.
2. Certifique-se de que as laminas se movem livrente. Coloque a chave combinada na caixa de engrenagem e rode para a direita e para a esquerda.

1. Examine as extremidades das láminas quanto a existência de danos ou deformações.
2. Utilize una lima para retirar as rebarbas nas láminas.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• Deixe sempre o produit arrefecer antes de o armazenar.
• Para o transporte e armazenamento do produits e do combustivel, certificque-se de que não existem fugas ou fimos. Faiscas ou chamas abertas, por exemplo de dispositivos eletricos ou mesmo caldeiras, podem fazer um incendio.
• Utilize recipientes aprovados para o transporte e armazenamento de combustível.
• Esvazie o deposto de combustivel antes do transporte ou do armazenamento a longo prazo.

Elimine o combustivel numa localização de eliminação aplicavel.

Fixe a protecao para transporte durante o transporte e armazenamento.
- Remova a cobertura da vela de ignicao da vela de ignicao.
- Prenda o produit durante o transporte. Certifique-se de que o produits não se move.
- Limpe e efetue a manutenção do produits antes do armazenamento a longo prazo.

Especificações tíncicas

Especificações tíncicas

	522HD60X 522HDR60X 522HDR75X
Motor
Cilindrada, cm3	21,7 21,7 21,7

	522HD60X 522HDR60	X 522HDR75X
Velocidade ao ralenti, rpm 3000 3000 3000
Rotação maior recommendada, rpm 9200 9200	0 9200
Potência maior do motor de acordo com a norma ISO 8893, kW/cv a rpm	0,6/0,8 @ 7800 0,6/0,8	@ 7800 0,6/0,8 @ 7800
Silenciador com catalisador Sim Sim Sim
Sistema de igniação
Vela de igniação NGK CMR6A NGK CMR6A NGK CMR6A	NGK CMR6A
Distância entre os elétrados, mm 0,5 0,5 0,5
Combustível
Capacidade do depessoo de combustível, l/cm3	0,45/450 0,45/450 0,45/450	/450
Peso
Sem combustível, kg 4,9 5,0 5,2
Emissões de ruido 55
Nivel de potência sonora, dB(A) medidos 101	101 101
Nivel de potência sonora, garantido LWA dB (A)	102 102 102
Níveis acústicos 56
Nível de pressão sonora equivalente ao[nével do ouvido do operador, medido de acordo com a norma EN ISO 10517, dB(A)	93	93	93
Níveis de vibração 57
Níveis de vibração equivalentes (ahv,eq) nos punhos, medidos de acordo com a EN ISO 10517, m/s2:
Dienteiro/traseiro, mm/s2	2,7/1,2	2,8/1,3	2,1/2.2
Lâminas
Tipo	Duplas	Duplas	Duplas
Comprimento de corte, mm 600 600 750
Velocidade de corte, cortes/min	4400 3200 3200

Declaração de conformidade

DECLARATION UE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel.: [phone], declara, sob sua inteira responsabilitadé, que o produits:

Descrição Corta-sebes
Marca Husqvarna
Tipo/ Modelo 522HD60X, 522HDR60X, 522HDR75X
Identificação Númos	de série referentes a 2022 e posteriores

está emplenac conformidade com as seguides diretivas e regulamentos da UE:

Regulamento Descrição
2006/42/CE "relativa a maquinas"
2014/30/UE "relativa à compatibilidade eletromagnética"
2000/14/CE "relativa a emissões de ruido para o ambiente"
2011/65/UE	"relativa à restruição do uso de determinadas substâncias perigosas em equipamento eletrico e eletrónico"

e que as seguintes normas e/ou especificações tecnicas são aplicadas: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, . realizou o exame de tipo volontario em nome da Husqvarna AB. Nstreamo do certificate: SEC/18/2518.

A RISE SMP Svensk Maskinprovning AB, , atrribuiu a certificacao de conformidade com a Diretiva do Conselho 2000/14/CE de 8 de maio de 2000 "referente a emissoes de ruido para o ambiente". Numeros dos certificados: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Para mais informações sobre as emissões de ruido, consulte Especificações ténicas na párgina 281.

Huskvarna, 2022-05-09

Stefan Holmberg, diretor de I&D, gestão de Tecnologia, Husqvarna AB

Instruções originais

Instruktiuni initiale
