HASZNÁLATI ÚTMUTATÓ 522HDR60X HUSQVARNA

• Bevezető p. 166
• Biztonság p. 167
• Üzemeltetés p. 172
• Karbantartás p. 175
• Szállítás, tárolás és ártalmatlanítás p. 178
• Műszaki adatok p. 178

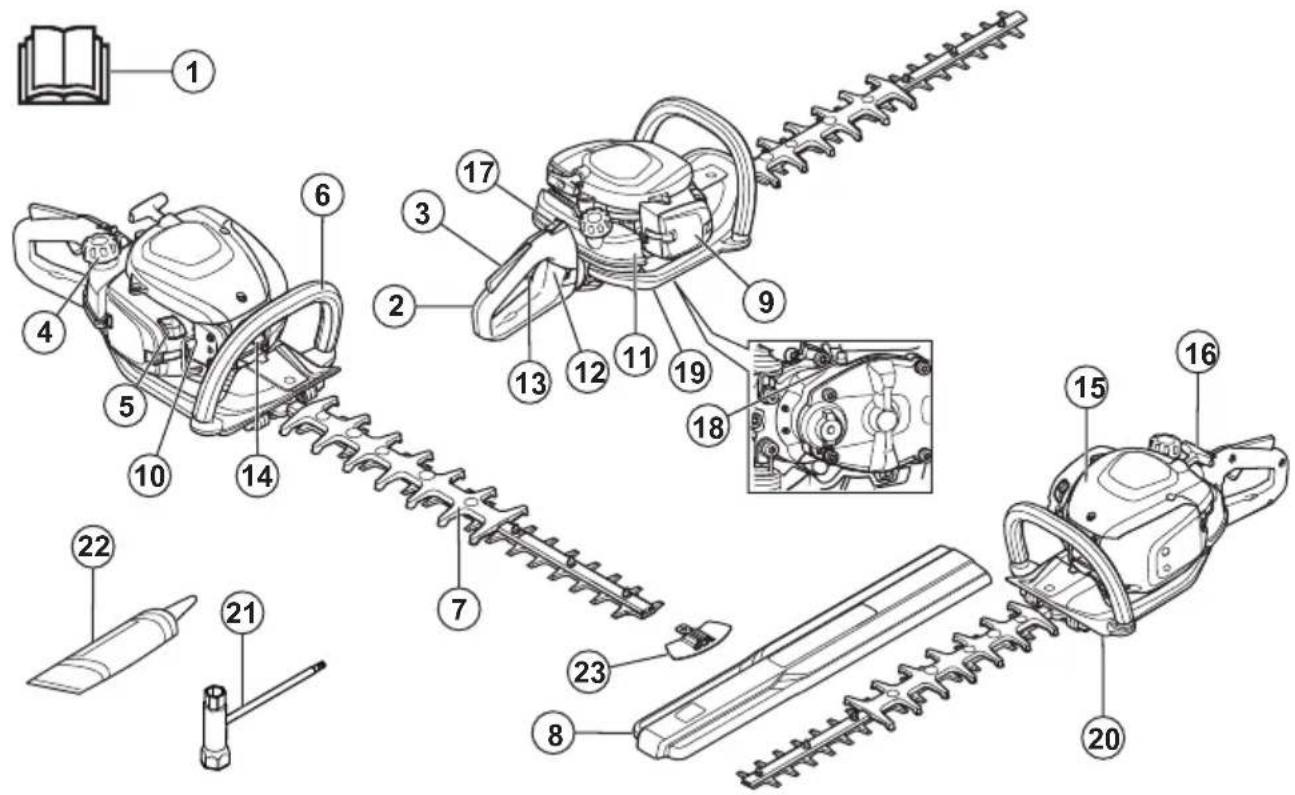

• Megfelelőségi nyilatkozat Bevezető A termék áttekintése p. 180

1. Kezelői kézikönyv

3. Gázadagoló retesze

4. Üzemanyagtartály sapkája

7. Penge és pengevédő

8. Szállításnál használt védőburkolat

11. Üzemanyagtartály

14. Gyertyapipa és gyújtógyertya

16. Indítókötél fogantyúja

17. Leállítókapcsoló

22. Zsírt tartalmazó tubus

Termékleírás A termék egy belső égésű motorral működő sövénynyíró. Rendeltetésszerű használat A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra. 166 864 - 005 - 27.05.2022A terméken található jelzések Stop. Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja. Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi. Használjon jóváhagyott fülvédőt és védőszemüveget. Használjon jóváhagyott védőkesztyűt. Használjon csúszásálló munkavédelmi bakancsot. Alapjárat-beállító csavar. Magas fordulatszám tűje. Alacsony fordulatszám tűje. A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók. Ez a termék megfelel a vonatkozó EK- irányelveknek. A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. ééééhhxxxx A típustáblán megtalálható a sorozat- szám. éééé a gyártási év és hh pedig a gyártási hét. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Helytelen vagy gondatlan használat esetén a termék veszélyessé válhat, és súlyos, akár halálos sérülést

864 - 005 - 27.05.2022 167is okozhat. Rendkívül fontos, hogy elolvassa és

megértse a jelen használati utasítást.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bőr színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

• Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

• Más személyek vagy vagyontárgyaik veszélyeztetéséért, illetve a sérelmükre bekövetkezett balesetekért a készülék kezelője felel.

• Soha ne engedje meg senkinek a termék használatát, amíg nem győződött meg arról, hogy az illető elolvasta és megértette a használati utasítás tartalmát.

• Soha ne engedje, hogy gyermekek használják a terméket, vagy a gép közelében tartózkodjanak. Mivel a termék rugós leállítókapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erővel is beindítható, bizonyos körülmények között kisgyermekek is elegendő erőt tudnak kifejteni a termék elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tudja folyamatosan felügyelni a terméket.

• A termék gyermekektől elzárva tartandó.

• Soha ne használja a terméket, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

• Soha ne használjon olyan terméket, amely hibás. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizműveleteket. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Lásd a Karbantartás című fejezetben szereplő utasításokat.

• Soha ne használjon olyan terméket, amelynek eredeti konstrukcióján bármilyen módon is változtattak. Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használja a terméket szélsőséges időjárási körülmények között, például nagy hidegben illetve nagy melegben és/vagy párás éghajlaton.

• A hibás kés használata növeli a balesetveszélyt.

• Ügyeljen arra, hogy munkavégzés közben senki ne jöjjön 15 méternél közelebb.

• Vizsgálja meg környezetét, és győződjön meg róla, hogy sem ember, sem állat nem kerülhet kapcsolatba a termékkel.

• Ellenőrizze a munkaterületet. Távolítson el minden olyan tárgyat, amelyet a termék kivethet.

• Mindig gondoskodjon róla, hogy biztonságos és stabil munkahelyzetben dolgozzon.

• Amikor a termék működésben van, ne hagyja a gépet felügyelet nélkül.

• Ügyeljen rá, hogy keze és lába ne érhessen az egységhez, amikor a motor jár.

• Ha munka közben valami beszorul a kések közé, állítsa le a motort, és várja meg, amíg teljesen leáll. Csak ezután tisztítsa meg a késeket. Válassza le a vezetéket a gyújtógyertyáról. Lásd: A kések ellenőrzése177. oldalon

• A motor leállítása után se a kezével, se a lábával ne érjen a vágóegységhez, amíg az teljesen le nem áll.

• Ügyeljen az ágakon lévő gallyakra, melyek vágás közben elrepülhetnek.

• Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket.

• Csak akkor dolgozzon létrán, széken vagy más emelvényen, ha azt teljes mértékben rögzítette.

• Mindig két kézzel fogja a terméket. A terméket a teste előtt tartsa.

• Ha a termék bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le. Válassza le a vezetéket a gyújtógyertyáról. Ellenőrizze, hogy a termék nem sérült-e meg. Javítson ki minden sérülést.

• Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

• Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

• Ügyeljen arra, hogy a sebváltóház kenése megfelelő legyen. Lásd: A sebváltóház kenése177. oldalon

• A sebváltóház a termék használata közben felforrósodik. Ne érjen a sebváltóházhoz, különben megégetheti magát.

• A gép beindítása előtt az összes burkolatot és védőlemezt fel kell szerelni.

864 - 005 - 27.05.2022• Mindig szerelje fel a vágóegység szállítási

biztosítószerkezetét, ha nem használja a terméket. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon elegendő hangtompító hatással rendelkező, jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.

• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

• Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

• Viseljen stabil, csúszásgátló talppal ellátott csizmát vagy cipőt.

• Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Igazítsa haját vállmagasság fölé.

• Tartson elsősegélykészletet a közelben. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A gázadagoló reteszének ellenőrzése

1. Győződjön meg arról, hogy a gázadagoló retesze

(A) és a gázadagoló (B) akadálymentesen mozog, a visszatérítő rugó pedig megfelelően működik. A B

864 - 005 - 27.05.2022 1692. Nyomja le a gázadagoló reteszét, és győződjön

meg arról, hogy a felengedése után visszatér alaphelyzetbe.

3. Ellenőrizze, hogy a reteszt elengedve a gázadagoló

alapjárati pozícióban reteszelődik-e.

4. Indítsa be a terméket, és adjon teljes gázt.

5. Engedje el a gázadagolót, és győződjön meg

róla, hogy a kések megállnak és mozdulatlanok maradnak. FIGYELMEZTETÉS:

a kések a gázadagoló alapjárati helyzetében is mozognak, akkor be kell állítani a karburátor alapjárati fordulatszámát. Lásd: Az alapjárati fordulatszám beállítása176. oldalon

A leállítókapcsoló ellenőrzése

1. Indítsa be a motort.

2. Nyomja a leállítókapcsolót a stop pozícióba, és

ellenőrizze, hogy a motor leállt-e. FIGYELMEZTETÉS: A leállítókapcsoló automatikusan visszaáll indítási helyzetbe. A véletlen beindítás elkerülése érdekében a termék összeállításakor vagy karbantartásakor távolítsa el a gyertyapipát a gyújtógyertyáról. A kézvédő ellenőrzése A kézvédő védelmet nyújt a kések okozta sérülésekkel szemben.

1. Állítsa le a motort.

2. Ellenőrizze, hogy a kézvédő megfelelően fel van-e

3. Ellenőrizze, hogy nem található-e sérülés

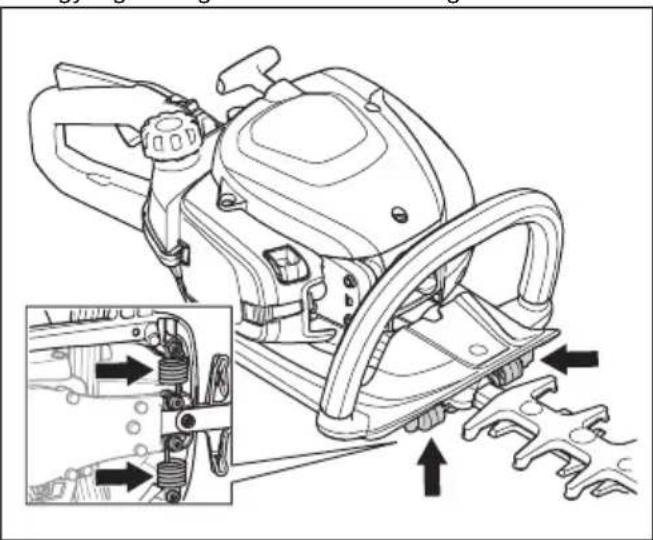

a kézvédőn. A rezgéscsillapító rendszer ellenőrzése A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését. A rezgéscsillapító egységek elválasztják egymástól a termék főrészét és a fogantyúegységet.

1. Ellenőrizze, hogy az egységek nem sérültek-e meg

vagy deformálódtak-e el.

2. Győződjön meg arról, hogy a rezgéscsillapító

egységek megfelelően vannak-e rögzítve. A hangfogó ellenőrzése FIGYELMEZTETÉS: Semmiképpen ne használjon olyan terméket, amelyiken nincs vagy hibás a hangfogó. A hibás kipufogódob megnövelheti a zajszintet és a tűzveszélyt. Ne használja a terméket szikrafogó háló nélkül vagy szakadt szikrafogó hálóval. Ha a szikrafogó háló megsérült, akkor ki kell cserélni. FIGYELMEZTETÉS: A hangfogó működés közben felforrósodik, alapjárati fordulatszámon is. 170 864 - 005 - 27.05.2022VIGYÁZAT: Ha a szikrafogó háló gyakran eltömődik, ez annak lehet a jele, hogy csökkent a katalizátor teljesítménye. A hangfogó ellenőrzésével kapcsolatban forduljon a szakszervizhez. Egy eltömődött szikrafogó háló a termék túlmelegedéséhez, valamint a henger és a dugattyú sérüléséhez vezet. FIGYELMEZTETÉS: A hangfogó belső felületei rákkeltő vegyi anyagokat tartalmaznak. Ha a hangfogó meghibásodott, figyeljen, hogy ne érjen ezekhez az elemekhez. A hangfogó minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. A katalizátorral ellátott hangfogó csökkenti a káros kipufogógázok mennyiségét.

1. Állítsa le a motort.

2. Keressen sérüléseket és deformációt.

3. Ellenőrizze, hogy a hangfogó megfelelően

csatlakozik-e a termékhez.

4. Tisztítsa meg a szikrafogó hálót egy drótkefe

segítségével. A kések és a pengevédő ellenőrzése A kések külső részei pengevédőként funkcionálnak. A pengevédő védelmet nyújt a vágásokkal szemben.

1. Állítsa le a motort, és győződjön meg arról, hogy

2. Távolítsa el a gyertyapipát a gyújtógyertyáról.

3. Vegyen fel védőkesztyűt.

4. Ellenőrizze, hogy a kés és a pengevédő nem sérült-

e, vagy nem hajlott-e meg. A sérült vagy meghajlott kést és a sérült pengevédőt minden esetben ki kell cserélni.

5. Ellenőrizze, hogy a pengék és a pengevédő

csavarjai szorosan meg vannak-e húzva. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Állítsa le a motort, és győződjön meg arról, hogy a vágószerkezet megállt-e. A karbantartás elvégzése előtt várja meg, amíg a termék lehűl.

• A karbantartás megkezdése előtt vegye le a gyertyapipát.

864 - 005 - 27.05.2022

171• A motorból származó kipufogógázok szén- monoxidot tartalmaznak. A szén-monoxid egy szagtalan, mérgező, rendkívül veszélyes gáz, amely halált okozhat. Ne működtesse a járművet beltérben vagy zárt helyen.

• A motor kipufogógázai forróak, a gázokkal együtt akár szikrák is távozhatnak a motorból. Ne működtesse a terméket zárt helyiségben vagy gyúlékony anyagok közelében.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Mindig eredeti tartozékokat használjon.

• Megnövekszik a személyi sérülés és a termék károsodásának kockázata, ha nem végez rendszeresen karbantartást, vagy azt helytelenül végzi.

• Csak a használati utasítás által javasolt karbantartási feladatokat végezze el. Minden egyéb szervizelési munkát hagyjon egy jóváhagyott Husqvarna szervizműhelyre.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Üzemanyag A termékben kétütemű motor működik. VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként. Előkevert üzemanyag

• A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert Husqvarna alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag-kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit. Az üzemanyag keverése Benzin

• Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon. VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja. Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon Husqvarna kétütemű motorolajat.

• Ha nem áll rendelkezésre Husqvarna kétütemű motorolaj, használjon más jó minőségű, léghűtéses motorokhoz készült kétütemű olajat. A megfelelő olaj kiválasztását illetően forduljon az illetékes szakszervizhez. VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat. Benzin és kétütemű olaj összekeverése Benzin, liter Kétütemű olaj, liter 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét. 172 864 - 005 - 27.05.20221. Töltse bele a benzin felét egy üzemanyaghoz való, tiszta tartályba.

2. Töltse be a teljes olajmennyiséget.

3. Rázza össze az üzemanyag-keveréket.

4. Öntse bele a benzin megmaradó részét a tartályba.

5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre. Az üzemanyagtartály feltöltése FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehűl.

2. Tartsa tisztán az üzemanyagtartály sapkájának

3. Rázza össze a tartályt, és győződjön meg róla, hogy

az üzemanyag megfelelően összekeveredett-e.

4. Lassan távolítsa el az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

5. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

6. Húzza meg óvatosan az üzemanyagtartály sapkáját.

7. Távolítsa el a kiömlött üzemanyagot a termékről és

8. A motor beindítása előtt, vigye el a terméket

a tankolás helyétől és forrásától legalább 3 m távolságra. Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A termék áttekintése166. oldalon

A vágócsúcsvédő felszerelése

1. Távolítsa el a vágócsúcsvédőn található anyát és

2. Szerelje fel a vágócsúcsvédőt a vágócsúcsra.

3. Helyezze be a csavart, és húzza meg 7 Nm

4. Helyezze fel az anyát, és húzza meg 5 Nm

nyomatékkal. A fogantyú beállítása A hátsó fogantyú magassága 3 különböző fokozatban állítható.

• Oldja ki a fogantyúreteszt, és fordítsa el a fogantyút.

864 - 005 - 27.05.2022 173A termék hideg motorral való elindítása

1. Húzza a szívatókart szívató állásba.

2. Nyomja meg körülbelül 6 alkalommal az

üzemanyagpumpát, amíg el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

3. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen

4. A jobb kezével húzza lassan az indítózsinór

fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel. FIGYELMEZTETÉS: Ne tekerje az indítózsinórt a keze köré. VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt, és ne engedje el a berántókötél fogantyúját.

5. Addig húzza az indítózsinórt, amíg a motor be

nem indul, majd nyomja a szívatókart az eredeti pozíciójába. FIGYELMEZTETÉS: A motor beindulásakor a kések mozogni kezdenek.

6. Addig húzza az indítózsinór fogantyúját, amíg

a motor be nem indul.

7. A gázadagoló megnyomásával majd elengedésével

állítsa a motort alapjárati fordulatszámra.

8. A gázadagolót fokozatosan lenyomva növelje

a motorfordulatszámot.

9. Ellenőrizze, hogy a motor egyenletesen jár-e.

A termék meleg motorral való elindítása

1. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen

2. A jobb kezével húzza lassan az indítózsinór

fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel. Addig folytassa, amíg a motor be nem indul. Megjegyzés: A termék beindításával kapcsolatos további információkért lásd: A termék hideg motorral való elindítása174. oldalon

• A motor leállításához állítsa a leállítókapcsolót a stop pozícióba. VIGYÁZAT: A leállítókapcsoló automatikusan visszaáll üzemelési helyzetbe. A termék működtetése

1. Az oldalak vágását kezdje a talajról, majd mozgassa

felfelé a terméket a sövény mentén. Ügyeljen rá, hogy a géptest ne érjen a sövényhez. FIGYELMEZTETÉS: Ügyeljen rá, hogy a vágófelszerelés elülső része ne érjen a talajhoz.

2. A fordulatszámot a munkaterhelésnek megfelelően

3. Tartsa a terméket a testéhez közel, így stabil

testtartást vehet fel.

4. Legyen körültekintő, és lassan működtesse

Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási terv Karbantartás Működte- tés előtt 40 üze- móra után 100 üze- móra után Tisztítsa meg a külső felületeket. Minden használat után. Tisztítsa meg a hangfogót, a kipufogócsövet és a motort a levelektől, szennye- ződésektől és a felesleges kenőanyagtól. Minden használat után. Győződjön meg arról, hogy a vágófelszerelés alapjárati fordulatszámon nem mozog.

Ellenőrizze a leállítókapcsolót. X Keressen sérülést és repedést a vágófelszerelésen és a vágófelszerelés védő- burkolatán. Ha sérült, cserélje ki.

Keressen sérülést és repedést a kézvédőn. Ha sérült, cserélje ki. X Ellenőrizze a gázadagoló reteszét és a gázadagolót. X Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag-veze- tékeken.

Húzza meg a csavarokat és az anyákat. X Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, és hogy az üzemanyag-vezetéken nincsenek-e repedések vagy egyéb sérülések. Ha szük- séges, cserélje ki.

Keressen sérülést az indítón és az indítózsinóron. X Légszűrő tisztítása. Szükség esetén cserélje ki. X Keressen sérülést és repedést a rezgéscsillapító egységeken. X Ellenőrizze a gyújtógyertyát – to A gyújtógyertya ellenőrzése.176. oldalon . X Tisztítsa ki a hűtőrendszert. X Tisztítsa meg a porlasztó külsejét és környezetét. X Tisztítsa meg vagy cserélje a szikrafogó hálót. X Tisztítsa meg az üzemanyagtartály belső felületét. X Ellenőrizze a gyújtógyertyát. X Ellenőrizze, hogy a sebváltóház fel van-e töltve zsírral. X

864 - 005 - 27.05.2022 175Az alapjárati fordulatszám beállítása

1. Tisztítsa meg a levegőszűrőt és szerelje fel

a levegőszűrő fedelét.

2. Indítsa el a terméket – lásd:

A termék hideg motorral való elindítása174. oldalon

3. Csavarja a T jelzésű alapjárat-beállító csavart

az óramutató járásával megegyező irányba, amíg a vágófelszerelés mozogni nem kezd.

4. Csavarja a T csavart az óramutató járásával

ellenkező irányba addig, amíg a vágófelszerelés forgása le nem áll. FIGYELMEZTETÉS: Ha az alapjárati fordulatszám beállításakor a vágófelszerelés tovább működik, forduljon a legközelebbi szakszervizhez. Ne használja a terméket addig, amíg az nincs megfelelően beállítva vagy megjavítva. Megjegyzés: Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az ajánlott alapjárati fordulatszámmal kapcsolatban lásd: Műszaki adatok178. oldalon

A hűtőrendszer kitisztítása A hűtőrendszer alacsonyan tartja a motor hőmérsékletét. A hűtőrendszer magában foglalja a hengeren lévő hűtőbordákat és az indítószerkezet házát. VIGYÁZAT: A levelek könnyedén eltömíthetik az üzemanyagtartály és a forgattyúház között lévő levegőbeömlő nyílást. Tisztítsa meg teljesen a levegőbeömlő nyílást.

1. Tisztítsa meg kefével a hűtőrendszert hetente

egyszer, illetve szükség esetén ennél gyakrabban.

2. Ellenőrizze, hogy nem szennyeződött-e

a hűtőrendszer, illetve nincs-e eltömődve. A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok178. oldalon

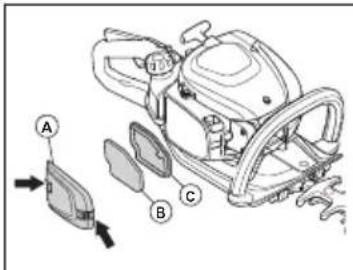

• Szükség esetén cserélje ki a gyújtógyertyát. A levegőszűrő megtisztítása Rendszeresen tisztítsa meg a levegőszűrőt a szennyeződéstől és a portól. Ezzel megelőzheti a karburátor működési hibáit, az indítási problémákat, a motorteljesítmény csökkenését, a motor alkatrészeinek kopását és a szokásosnál nagyobb üzemanyag-fogyasztást.

1. Vegye le a levegőszűrő fedelét (A).

864 - 005 - 27.05.20222. Vegye le a szivacsszűrőt (B) és a filcszűrőt (C)

3. Cserélje ki a filcszűrőt (C).

4. Meleg, szappanos víz segítségével tisztítsa meg

a szivacsszűrőt (B). Megjegyzés: A hosszú ideje használt levegőszűrőt nem lehet teljesen kitisztítani. Rendszeresen cserélje ki a levegőszűrőt, és minden esetben cserélje ki a meghibásodott levegőszűrőt.

5. Győződjön meg arról, hogy a szivacsszűrő (B)

teljesen megszáradt-e.

6. Tegyen légszűrőolajat a szivacsszűrőre (B). Lásd:

Levegőszűrő kezelése olajjal177. oldalon

7. Tisztítsa meg a légszűrő fedelének (A) belső

felületét. Ezt sűrített levegő vagy egy kefe segítségével végezheti el. Levegőszűrő kezelése olajjal VIGYÁZAT: Mindig speciális Husqvarna légszűrőolajat használjon. Ne használjon másféle olajat. FIGYELMEZTETÉS: Vegyen fel védőkesztyűt. A légszűrőolaj bőrirritációt okozhat.

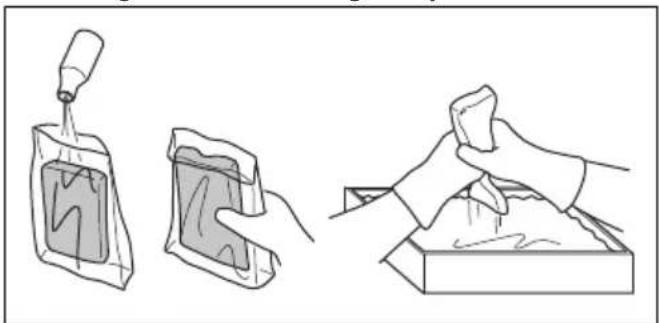

1. Tegye be a levegőszűrőt egy műanyag tasakba.

2. Tegyen olajat a műanyag tasakba.

3. Dörzsölje át a műanyag tasakot, hogy az olaj

egyenletesen átitassa a levegőszűrőt.

4. Még a műanyag tasakban nyomkodja ki

a levegőszűrőből a felesleges olajat. A sebváltóház kenése

• Használjon speciális Husqvarna zsírt. Az ajánlott zsírral kapcsolatos további információkért forduljon az illetékes szakszervizhez.

• Vigye fel a zsírt a zsírzószemen keresztül. VIGYÁZAT: Ne töltse fel teljesen a sebváltóházat. A kések tisztítása és kenése

1. A termék használata előtt és után tisztítsa meg

a késeket a nemkívánatos anyagoktól.

2. Hosszú időtartamú tárolás előtt kenje be a késeket

kenőanyaggal. Megjegyzés: Az ajánlott tisztítószerekkel és kenőanyagokkal kapcsolatos további információkért forduljon az illetékes szakszervizhez. A kések ellenőrzése

1. Távolítsa el a sebváltóházon lévő sapkát.

864 - 005 - 27.05.2022

1772. Ellenőrizze, hogy a pengék szabadon forognak-e. Helyezze a kombinált kulcsot a sebváltóházba, majd fordítsa el az óramutató járásával egyező és ellentétes irányba.

3. Ellenőrizze, hogy nem található-e sérülés vagy

deformáció a kések élein.

4. A késeken lévő sorjákat reszelő segítségével

távolíthatja el. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• Tárolás előtt mindig várja meg, amíg a termék lehűl.

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Szállítás vagy hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Szállításhoz és tároláshoz helyezze fel a szállítási biztosítószerkezetet.

• Távolítsa el a gyertyapipát a gyújtógyertyáról.

• Szállításkor rögzítse a terméket. Győződjön meg arról, hogy nem tud elmozdulni.

• Hosszú távú tárolás előtt tisztítsa meg a terméket és végezzen rajta karbantartást. Műszaki adatok Műszaki adatok

21,7 21,7 21,7 Üresjárati fordulatszám, ford/perc 3000 3000 3000 Javasolt maximális fordulatszámot, ford/perc 9200 9200 9200 Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/hp @ rpm 0,6/0,8 @ 7800 0,6/0,8 @ 7800 0,6/0,8 @ 7800 Katalizátoros hangtompító Igen Igen Igen Gyújtásrendszer 178 864 - 005 - 27.05.2022522HD60X 522HDR60X 522HDR75X Gyújtógyertya NGK CMR6A NGK CMR6A NGK CMR6A Elektródahézag, mm 0,5 0,5 0,5 Üzemanyag Üzemanyagtartály űrtartalma, l/cm

0,45/450 0,45/450 0,45/450 Tömeg Üzemanyag nélkül, kg 4,9 5,0 5,2 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 101 101 101 Hangteljesítményszint, garantált , L

dB (A) 102 102 102 Zajszintek

A kezelő hallószervére gyakorolt, EN ISO 10517 szerint mért hangnyomásszint, dB(A)

Az EN ISO 10517 szerint mért ekvivalens rezgésszintek (a hv,eq ) a fogantyúknál, m/s

Első/hátsó fogantyú, m/s

2,7/1,2 2,8/1,3 2,1/2.2 Kések Típus Kétoldalas Kétoldalas Kétoldalas Vágáshossz, mm 600 600 750 Vágási sebesség, vágás/perc 4400 3200 3200

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

). A termék jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágó- felszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garan- tált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű termékek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

A zajnyomásszintre vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok az 1 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek.

864 - 005 - 27.05.2022 179Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Sövénynyíró Márka Husqvarna Típus/modell 522HD60X, 522HDR60X, 522HDR75X Megjelölés 2022-as és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Szabályozás Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100:2021,

CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC

63000:2018. A RISE SMP Svensk Maskinprovning AB, önkéntes típusbevizsgálást végzett a Husqvarna AB nevében. Tanúsítvány száma: SEC/18/2518. A RISE SMP Svensk Maskinprovning AB, igazolta „a környezeti zajkibocsátásról szóló”, 2000. május 8-i 2000/14/EK sz. tanácsi irányelvnek való megfelelést. Tanúsítványszámok: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok178. oldalon
