HASZNÁLATI ÚTMUTATÓ 215iHD55 HUSQVARNA

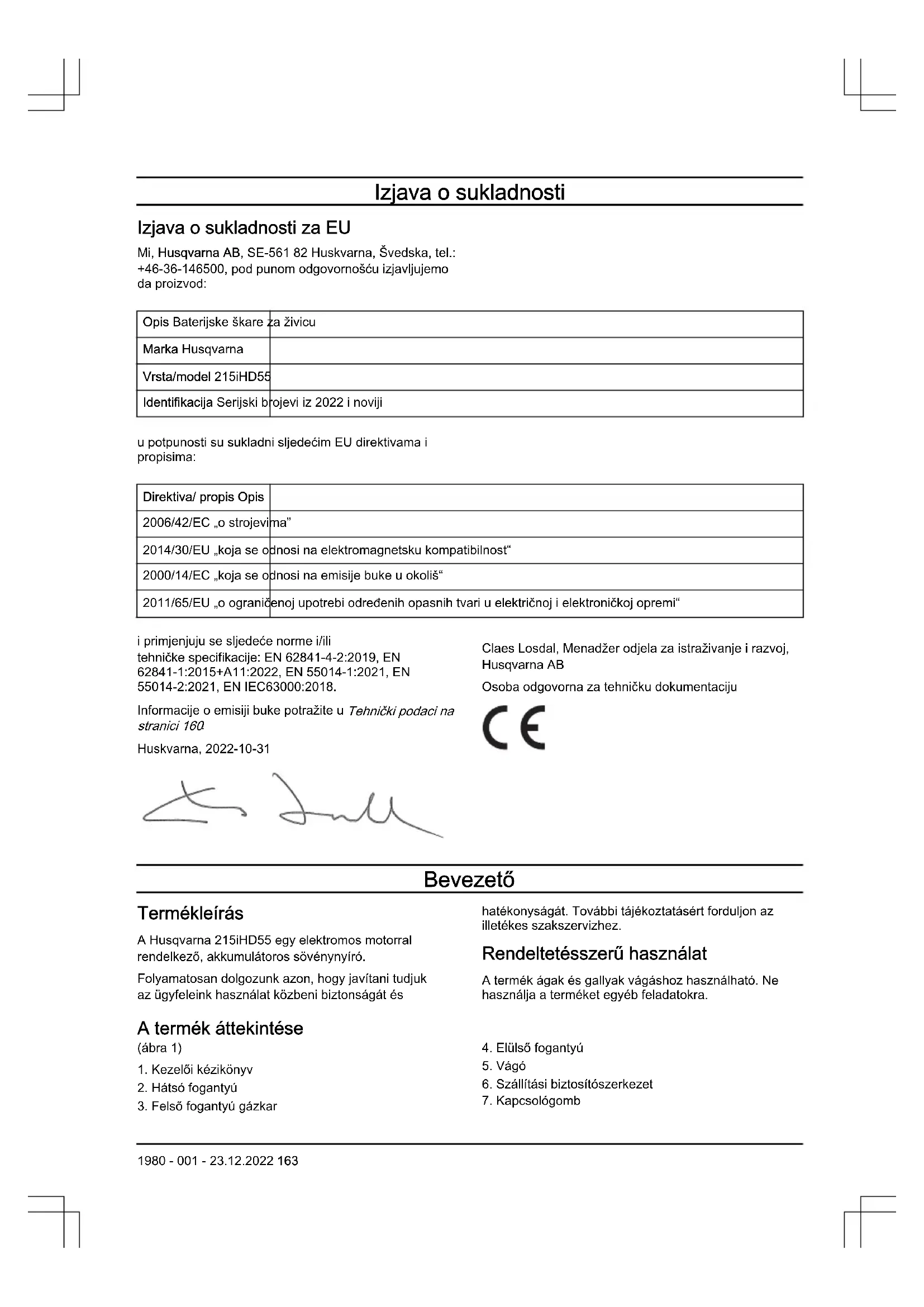

Huskvarna, 2022-10-31 Claes Losdal, Menadžer odjela za istraživanje i razvoj, Husqvarna AB Osoba odgovorna za tehničku dokumentaciju Bevezető Termékleírás A Husqvarna 215iHD55 egy elektromos motorral rendelkező, akkumulátoros sövénynyíró. Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakszervizhez. Rendeltetésszerű használat A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1)

1. Kezelői kézikönyv

3. Felső fogantyú gázkar

6. Szállítási biztosítószerkezet

1980 - 001 - 23.12.2022 1638. Vezérlőpanel

11. Akkumulátortöltő, 40-C80

13. Akkumulátorjelző gomb

14. Az akkumulátor állapota

15. Figyelmeztetésjelző

16. Teljesítményfokozó gomb

17. Indító-/leállítógomb

18. Bekapcsolás- és figyelmeztetésjelző

19. Akkumulátorkioldó gombok

20. Akkumulátortöltő, QC80

21. Hálózati csatlakozókábel

A terméken található jelzések (ábra 2) FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket. (ábra 3) Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal. (ábra 4) Viseljen védőszemüveget. (ábra 5) Ez a termék megfelel a vonatkozó EK- irányelveknek. (ábra 6) A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. (ábra 7) A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. (ábra 8) Óvja a terméket az esőtől. (ábra 9) Egyenáram. (ábra 10) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok175. oldalon és a címkén. (ábra 11) Figyelmeztetés: Tartsa távol a kezét a késtől. ééééhhxxxxx A típustáblán megtalálható a sorozats- zám. éééé a gyártási év, hh pedig a gyártási hét. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Szimbólumok az akkumulátoron, illetve az akkumulátortöltőn (ábra 15) A termék újrahasznosítását elektromos és elektronikus be- rendezések újrahasznosítására szolgáló ponton kell elvégez- ni. (Kizárólag Európára vonat- kozik) (ábra 12) Meghibásodásbiztos transzformátor. (ábra 13) Az akkumulátortöltőt kizárólag beltérben szabad használni és tárolni. (ábra 14) Kettős szigetelés. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. 164 1980 - 001 - 23.12.2022A motoros szerszámmal kapcsolatos általános biztonsági figyelmeztetések FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és az összes utasítást. A figyelmeztetések és az utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat. Megjegyzés: Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „motoros szerszám” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) motoros szerszámra vagy az akkumulátorról működő (vezeték nélküli) motoros szerszámra vonatkozik. A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.

• Ne működtesse a motoros szerszámot robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A motoros szerszám szikrát vethet, amely begyújthatja a port vagy a kipárolgást.

• Tartsa távol a gyermekeket és a szemlélődőket a motoros szerszám működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett. Elektromos biztonság

• A motoros szerszám dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adapter dugaszt a földelt motoros szerszámokhoz. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.

• Kerülje el az érintkezést a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekszik az áramütés veszélye, ha teste le van földelve.

• Ne tegye ki a motoros szerszámot esőnek, és ne tartsa azt nedves környezetben. A szerszámba kerülő víz megnöveli az áramütés kockázatát.

• Ne bánjon durván a kábellel. A kábelt ne használja a motoros szerszám hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A megsérült vagy összegabalyodott kábel megnöveli az áramütés kockázatát.

• Ha kültéren használja a motoros szerszámot, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.

Ha a szerszámgépet feltétlenül nedves helyen kell használnia, alkalmazzon életvédelmi relével (RCD) védett tápellátást. Az RCD használatával csökkenthető az áramütés kockázata. FIGYELMEZTETÉS: Ne mossa a gépet nagynyomású vízzel, mert a víz bejuthat az elektromos rendszerbe vagy a motorba, és a gép károsodását vagy rövidzárlatot okozhat. Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a motoros szerszám működtetése során. Ne használja a motoros szerszámot, ha fáradt, vagy ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A szerszám működése közben egy pillanatnyi figyelemkiesés súlyos személyi sérülést okozhat.

• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.

• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a főkapcsoló kikapcsolt állásban van-e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a szerszámot. Az ujja kapcsolón tartásával vagy a bekapcsolt motoros szerszám áram alá helyezésével balesetet okozhat.

• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a motoros szerszámot. A motoros szerszám forgó alkatrészéhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.

• Ne nyúljon át a gépen. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a motoros szerszámot váratlan helyzetekben.

• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, akkor mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.

• A szerszámok rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a terméket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet.

• A szerszámgép használata során kibocsátott rezgések értéke a használat módjától függően 1980 - 001 - 23.12.2022 165eltérhet a deklarált teljes értéktől. A kezelőknek meg kell határozniuk a biztonsági intézkedéseket önmaguk védelme érdekében az adott használati körülmények közötti becsült kitettség alapján (figyelembe véve az üzemelési ciklus minden részét, tehát azt is, amikor a szerszám ki van kapcsolva, illetve amikor üresjáratban működik). A motoros szerszám használata és karbantartása

• Ne erőltesse a motoros szerszámot. Használjon a feladathoz megfelelő motoros szerszámot. A megfelelő szerszámgép jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.

• Ne használja a motoros szerszámot, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető szerszámgépek veszélyesek és javítandók.

• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a motoros szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik a motoros szerszám véletlen elindításának veszélyét.

• A nem használt motoros szerszámot tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a motoros szerszámot és ezeket az utasításokat. A motoros szerszámok képzetlen felhasználók kezében veszélyt jelentenek.

• Végezze el a szerszámgépek és tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek hibás elhelyezkedését és rögzítését, az alkatrészek sérülését, és minden olyan állapotot, amely hatással lehet a szerszám működésére. Ha sérült, javíttassa meg a motoros szerszámot használat előtt. A rosszul karbantartott motoros szerszámok rengeteg balesetet okoznak.

• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.

• A szerszámot, a tartozékokat és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a szerszámgépet másféle tevékenységre használják, mint amire tervezték, veszélyes helyzet állhat elő.

• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszik lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben. Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.

A termékeket csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.

• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.

• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.

• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.

• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.

• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt. Szervizelés

• A motoros szerszám szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Így fenntartható a motoros szerszám biztonsága.

• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el. A sövénynyíróval kapcsolatos biztonsági figyelmeztetések – Személyes biztonság

• Mindkét kezét használja a sövénynyíró üzemeltetésekor. Ha fél kézzel használja a gépet, az a gép feletti uralom elvesztéséhez vezethet és súlyos személyi sérülést okozhat.

• Minden testrészét tartsa távol a késtől. A levágott anyagot ne távolítsa el, illetve a vágandó anyagot ne tartsa a készülékhez, amikor a kések mozognak. A motor leállítása után a kések továbbra is mozognak. A sövénynyíró működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.

• A sövénynyírót a fogantyúnál fogva, a kések mozdulatlan állapotában szállítsa, és ügyeljen arra, hogy ne működtesse a főkapcsolót. A sövénynyíró megfelelő hordozása csökkenti a nem szándékos indítás és a kések által ebből fakadóan okozott személyi sérülések kockázatát.

• A sövénynyíró szállításakor vagy tárolásakor mindig rögzítse az élvédőt. A sövénynyíró megfelelő

1980 - 001 - 23.12.2022kezelése esetén csökken a kések miatt bekövetkező esetleges személyi sérülések kockázata.

• A beragadt anyagok eltávolításakor és az egység szervizelésekor győződjön meg arról, hogy minden főkapcsoló ki van-e kapcsolva, és az akkumulátor el van-e távolítva, illetve le van-e választva. A sövénynyíró váratlan, a beakadt anyagok eltávolítása vagy a szervizelés során történő bekapcsolódása súlyos személyi sérüléshez vezethet.

• A sövénynyírót kizárólag a szigetelt fogófelületnél tartsa, mert a vágófej kése belevághat a rejtett kábelekbe. Ha a kések feszültség alatt álló vezetékkel érintkeznek, a sövénynyíró bizonyos fémrészei is feszültség alá kerülhetnek, és a kezelőt ezáltal áramütés érheti.

• A táp- és egyéb kábeleket tartsa távol a vágási területtől. Előfordulhat, hogy a sövényektől és bokroktól nem látja a táp- és egyéb kábeleket, így véletlenül elvághatja azokat a késsel.

• Rossz időjárási körülmények esetén – főleg ha fennáll a villámlás kockázata – ne használja a sövénynyírót. Ez csökkenti a villámcsapás veszélyét.

• VIGYÁZAT – A kezét tartsa távol a pengétől. A pengével való érintkezés súlyos személyi sérülést eredményez. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Vegye ki az akkumulátort annak biztosítására, hogy a termék ne indulhasson be véletlenül.

• Ez a termék veszélyes szerszám, ha nem körültekintően járnak el a használata során, vagy nem megfelelőképpen használják. A gép a kezelő és mások súlyos sérülését és halálát okozhatja.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Használat előtt ellenőrizze a terméket. Lásd: A termék elindítása előtti teendők172. oldalon

Ne használjon hibás terméket. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat.

• Biztosítsa, hogy a gyermekek ne játsszanak a termékkel. Soha ne engedje, hogy gyermek vagy a termék használatában nem jártas személy használja vagy szervizelje a terméket, illetve az akkumulátort. A helyi törvények szabályozhatják a felhasználó korát.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék gyermekektől elzárva tartandó.

• A termék eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Mindig eredeti tartozékokat használjon. A nem engedélyezett módosítások és/ vagy pótalkatrészek komoly sérülésekhez, illetve akár a kezelő vagy más személyek halálához is vezethetnek. Megjegyzés: A használatot országos vagy helyi törvények szabályozhatják. Tartsa be a vonatkozó előírásokat. Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

• Soha ne használja a terméket, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, éberségét, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

• A rossz időben végzett munka fárasztó, és gyakran kockázatokkal is jár. Fokozott veszély miatt a gép használata rossz időjárási körülmények között, például sűrű ködben, intenzív esőzéskor, erős szélben, rendkívüli hidegben és villámláskor nem ajánlott.

• A hibás kés használata növeli a balesetveszélyt.

• Ne engedje, hogy gyermekek használják a terméket, vagy a termék közelében tartózkodjanak. Mivel a termék könnyen indul, szigorú felügyelet nélkül a gyermekek könnyedén beindíthatják. Ez súlyos személyi sérüléshez vezethet. Válassza le az akkumulátort, ha nem tud folyamatosan felügyelni a termékre.

• Ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak legalább 15 méternek kell lennie. Ellenkező esetben komoly személyi sérülések veszélye áll fenn. Ha valaki megközelíti Önt, azonnal állítsa le a terméket. Mielőtt megfordulna a termékkel, mindig ellenőrizze, hogy nem tartózkodik- e valaki a biztonsági zónán belül.

• Ügyeljen arra, sem emberek, sem állatok vagy egyéb tényezők ne befolyásolhassák az Ön uralmát a termék felett, illetve hogy a fent említettek ne kerülhessenek érintkezésbe a vágófelszereléssel vagy a szétszóródó tárgyakkal. Ne használja azonban a terméket olyan körülmények között, 1980 - 001 - 23.12.2022 167amelyeknél baleset esetén nem lenne lehetősége segítséget hívni.

• Mindig ellenőrizze a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak.

• Bizonyosodjon meg arról, hogy biztonságosan tud járni és állni. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok stb.) jelenlétét arra az esetre, ha hirtelen el kellene mozdulnia. Legyen nagyon óvatos, amikor lejtős talajon dolgozik.

• Minden esetben tartsa meg egyensúlyát és álljon szilárdan. Ne nyújtózkodjon a termékkel.

• Kapcsolja ki a terméket, mielőtt másik helyre megy vele. Szerelje fel a szállítási biztosítószerkezetet, ha nem használja a terméket.

• Kizárólag abban az esetben tegye le a terméket, ha kikapcsolta azt és kivette belőle az akkumulátort. Ne hagyja felügyelet nélkül a bekapcsolt terméket.

• Ügyeljen arra, hogy a termék működése közben a vágófelszereléshez ne érjen ruha vagy bármilyen testrész.

• Ha működés közben valami beleakad a késekbe, állítsa le és kapcsolja ki a terméket. Győződjön meg arról, hogy a vágófelszerelés teljesen leállt-e. A termék és/vagy a kések tisztítása, ellenőrzése vagy javítása előtt vegye ki az akkumulátort.

• Se a kezével, se a lábával ne érjen a vágófelszereléshez, amíg az teljesen le nem áll a termék kikapcsolását követően.

• Ügyeljen az ágakon lévő gallyakra, amelyek vágás közben elrepülhetnek. Ne vágjon a talajhoz túl közel, mert az ott található kövek és egyéb tárgyak felpattanhatnak.

• Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédőt használjon. Soha ne hajoljon a vágófelszerelés védőegysége fölé. Kő, szemét stb. kerülhet a szembe, amely vakságot, illetve súlyos sérüléseket okozhat.

• Fülvédő viselése esetén mindig figyeljen a figyelmeztető jelzésekre és hangokra. A termék leállítása után azonnal vegye le a fülvédőket.

• Csak akkor dolgozzon létrán, széken vagy más emelvényen, ha azt teljes mértékben rögzítette.

• Mindig két kézzel tartsa a terméket. Tartsa a terméket az oldala mellett. (ábra 16) Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Amikor a terméket használja, viseljen jóváhagyott személyi védőfelszerelést. A személyi biztonsági felszerelés nem előzi meg teljes mértékben a sérüléseket, de csökkentheti azok mértékét. További információért forduljon szakkereskedőjéhez.

• Használjon védősisakot azokon a helyeken, ahol fennáll a veszélye annak, hogy tárgyak esnek a földre. (ábra 17)

• Használjon jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. (ábra 18)

• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA), illetve EN 166 (EU-országok) szabványoknak. (ábra 19)

• A működtetés és karbantartás során viseljen védőkesztyűt. (ábra 20)

• Viseljen csúszásgátló talppal ellátott védőcsizmát vagy lábbelit. (ábra 21)

• Viseljen sűrű szövésű anyagból készült ruházatot. A ruházatának testhezállónak kell lennie, ugyanakkor nem akadályozhatja a mozgásban. Viseljen hosszú nadrágot, és igazítsa a haját a válla mögé. Ne viseljen ékszert és nyitott lábbelit.

• Tartsa kéznél az elsősegélykészletet. (ábra 22) Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket. Ez a fejezet a termék biztonsági funkcióit és rendeltetését, valamint a megfelelő üzemelést biztosító ellenőrzések és karbantartási műveletek elvégzésének módját ismerteti. A termék részegységeinek helyével kapcsolatban lásd a(z) A termék áttekintése163. oldalon című fejezetben szereplő utasításokat. A termék élettartama lecsökkenhet, a balesetveszély pedig megnövekedhet, ha a termék karbantartását nem megfelelően hajtják végre, illetve ha a szervizt és/vagy a javításokat nem szakszerűen végzik. Ha további információra van szüksége, vegye fel a kapcsolatot a legközelebbi szervizszolgáltatóval. FIGYELMEZTETÉS: Soha ne használja a terméket hibás biztonsági felszerelésekkel. A termék biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat a jelen fejezetben leírtak szerint kell elvégezni. Ha az Ön terméke nem felel meg az 168 1980 - 001 - 23.12.2022alábbi vizsgálatok valamelyikénél, forduljon szervizműhelyéhez. VIGYÁZAT: A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszereléseire. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizműhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizműhellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizműhely címét. A billentyűzet ellenőrzése

1. Nyomja le és tartsa lenyomva az indító-/

leállítógombot (A). (ábra 23) a) Ha a LED (B) világít, a termék be van kapcsolva. b) Ha a LED (B) nem világít, a termék ki van kapcsolva.

2. Ha a figyelmeztetésjelző (C) világít vagy villog, lásd:

Billentyűzet174. oldalon

Az első gázkar ellenőrzése Az első gázkar megakadályozza a véletlen beindítást. Az első gázkar megnyomásakor a kapcsológomb kioldódik. Amikor elengedi a fogantyút, a kapcsológomb és az első gázkar visszaáll az eredeti helyzetébe.

1. Győződjön meg arról, hogy a kapcsológomb és az

első gázkar akadálymentesen mozog-e, valamint hogy a visszatérítő rugó megfelelően működik-e.

2. Indítsa be a terméket.

3. Nyomja be az első gázkart. (ábra 24)

4. Nyomja meg a kapcsológombot. (ábra 25)

5. Engedje fel az első gázkart, és győződjön meg róla,

hogy a vágófelszerelés leállt-e. A kézvédő ellenőrzése A kézvédő megakadályozza, hogy keze véletlenül a késekhez érjen.

1. Állítsa le a terméket.

2. Vegye ki az akkumulátort.

3. Ellenőrizze, hogy a kézvédő megfelelően van-e

4. Ellenőrizze, hogy nem található-e sérülés a

kézvédőn. A kések és a késvédők ellenőrzése A kések hosszabb részei (A) késvédőként funkcionálnak.

1. Állítsa le a terméket.

2. Vegye ki az akkumulátort.

3. Vegyen fel kesztyűt.

4. Ellenőrizze, hogy a kések és a késvédők nem

sérültek-e, vagy nem hajlottak-e meg. A sérült vagy meghajlott késeket és késvédőket ki kell cserélni. (ábra 26) Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Kizárólag BLi and 40-B akkumulátort használjon. Lásd: Műszaki adatok175. oldalon . Az akkumulátor szoftveresen kódolva van.

• A tölthető BLi and 40-B akkumulátort kizárólag a megfelelő Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

• Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

• Ne használjon nem újratölthető akkumulátorokat.

• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

• Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor súlyos égési, illetve vegyi égési sérüléseket okozhat.

• Tartsa az akkumulátort esős, nedves környezettől távol.

• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha hozzáért a folyadékhoz, nagy mennyiségű szappanos vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz. Ha a folyadék a szemébe került, ne dörzsölje, hanem legalább 15 percig alaposan öblítse át a szemét vízzel, és forduljon orvoshoz.

• Az akkumulátort -10 °C (14 °F) és 40 °C (114 °F) közötti hőmérsékleten használja.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: A termék, az akkumulátor és az akkumulátortöltő tisztítása173. oldalon

• Ne használjon meghibásodott vagy sérült akkumulátort.

• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, csavaroktól és ékszerektől.

• Az akkumulátor gyermekektől elzárva tartandó. 1980 - 001 - 23.12.2022 169Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Áramütés vagy rövidzárlat veszélye, ha a biztonsági utasításokat nem tartják be.

• Ne használjon mást a termékhez mellékelt akkumulátortöltőn kívül. Kizárólag QC80 és 40- C80 töltőkészülékeket használjon a BLi and 40-B csereakkumulátorok töltéséhez.

• Ne próbálkozzon az akkumulátortöltő szétszerelésével.

• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.

• Minden kábelt és hosszabbítókábelt óvjon a víztől, az olajtól és az éles peremektől. Ügyeljen rá, hogy a kábel ne akadjon be ajtóba, korlátba vagy ezekhez hasonló tárgyakba.

• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Győződjön meg róla, hogy az akkumulátortöltőt nem fedi semmi. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort kültéren. Ne töltse az akkumulátort nedves körülmények között.

• Az akkumulátortöltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti hőmérséklet esetén használja. A töltőkészüléket jól szellőző, száraz és pormentes környezetben használja.

• Ne tegyen tárgyakat az akkumulátortöltő hűtőnyílásaiba.

• Ne érintsen az akkumulátortöltő csatlakozóihoz fémtárgyakat, mivel ezek rövidzárlatot okozhatnak a töltőkészüléken.

• Jóváhagyott, sértetlen hálózati aljzatot használjon. Ellenőrizze, hogy az akkumulátortöltő kábele nem sérült-e. Hosszabbítókábelek használata esetén győződjön meg arról, hogy a hosszabbítókábelek nem sérültek-e.

• Ne töltsön nem újratölthető akkumulátorokat a töltővel. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás, egyéb ellenőrzések vagy a termék összeszerelése előtt távolítsa el az akkumulátort.

• A kezelő kizárólag a jelen használati utasításban szereplő karbantartási és szervizmunkákat végezheti el. A szélesebb körű karbantartási és szervizmunkákkal kapcsolatban forduljon a szakszervizhez.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Az erős tisztítószerek kárt tehetnek a műanyagban.

• A karbantartási műveletek elmulasztása csökkenti a termék élettartamát, illetve növeli a balesetveszélyt.

• A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel, különös tekintettel a biztonsági eszközökre. Amennyiben a karbantartást követően nem minden, a használati utasításban leírt ellenőrzési művelet jóváhagyott, forduljon a szakszervizhez. Garantáljuk a termékéhez megfelelő, professzionális javítást és szervizelést.

• Kizárólag eredeti pótalkatrészeket használjon. Összeszerelés Bevezető Ez a szakasz a termék összeszerelését és beállítását írja le. FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet és az összeszerelési utasításokat. Az akkumulátor csatlakoztatása a termékhez FIGYELMEZTETÉS: Kizárólag eredeti Husqvarna akkumulátorokat használjon a termékben.

1. Töltse fel teljesen az akkumulátort.

2. Nyomja az akkumulátort a terméken található

akkumulátortartóba. Az akkumulátor egy kattanás kíséretében a helyére kattan. (ábra 27) 170 1980 - 001 - 23.12.2022VIGYÁZAT: Ha az akkumulátor nem megy bele könnyen az akkumulátortartóba, akkor az akkumulátor nem megfelelően van behelyezve. Ezzel kárt tehet a termékben. Az akkumulátortöltő (40-C80) falra történő felszerelése VIGYÁZAT: Az akkumulátortöltő falra történő felszereléséhez ne használjon elektromos csavarhúzót. Az elektromos csavarhúzó kárt tehet az akkumulátortöltőben.

1. Szerelje fel az akkumulátortöltőt a falra a 2 csavarral

(B). Szükség esetén használjon tipliket (A). (ábra 28)

2. Helyezze be a 2 csavarfurat-sapkát (C).

3. Csatlakoztassa a tápkábelt egy akkumulátortöltőhöz

és egy fali aljzathoz. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Akkumulátor FIGYELMEZTETÉS: Az akkumulátor használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is. Tartsa az akkumulátort és az akkumulátortöltőt megfelelő környezeti hőmérsékleten. Környezeti hőmérséklet Az akkumulátor haszná- lata 5 °C-40 °C/41 °F-104 °F Az akkumulátor feltöl- tése 5 °C-40 °C/41 °F-104 °F Az akkumulátor állapota A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. (ábra 29) LED jelzőlámpa Az akkumulátor állapota (töltöttségi állapot) BLi10 40-B70 4 LED világít n.a. Az akkumulátor töltöttsége 76– 100%-os. 3 LED világít Az akkumulátor töltöttsége 76–100%-os. Az akkumulátor töltöttsége 51– 75%-os. 2 LED világít Az akkumulátor töltöttsége 51–75%-os. Az akkumulátor töltöttsége 26– 50%-os. 1 LED világít Az akkumulátor töltöttsége 26–50%-os. Az akkumulátor töltöttsége 6–25%- os. 1 LED villog Az akkumulátor töltöttsége 0–25%-os. Az akkumulátor töltöttsége 0–5%- os. Az akkumulátor töltése VIGYÁZAT: Az akkumulátortöltőt az adattáblán szereplő feszültségű és frekvenciájú tápaljzathoz csatlakoztassa.

1. Csatlakoztassa a tápkábelt az akkumulátortöltőhöz.

2. Csatlakoztassa az akkumulátortöltőt földelt hálózati

aljzathoz. A töltést jelző LED egyszer felvillan. (ábra

3. Csatlakoztassa az akkumulátort a töltőkészülékhez.

A töltést jelző LED világítani kezd. Az akkumulátort legfeljebb 24 óráig töltse. (ábra 32) (ábra 33) 1980 - 001 - 23.12.2022 1714. Nyomja meg az akkumulátorjelző gombot. Az akkumulátor akkor van teljesen feltöltve, ha az összes LED jelzőfény világít.

5. Húzza ki a tápkábelt, és csatlakoztassa le az

akkumulátortöltőt a tápcsatlakozóról. Ne a tápkábelt húzza.

6. Vegye ki az akkumulátort a töltőből.

A termék elindítása előtti teendők

1. Ellenőrizze a munkaterületet. Távolítson el minden

olyan tárgyat, amelyet a termék kivethet.

2. Ellenőrizze a vágófelszerelést. Ellenőrizze, hogy

a kések élesek-e, illetve hogy nincsenek-e rajtuk repedések vagy egyéb sérülések.

3. Győződjön meg arról, hogy a termék megfelelően

működik. Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

4. Ellenőrizze, hogy a fogantyú és a biztonsági

eszközök nem sérültek-e, illetve megfelelően vannak-e rögzítve. Ha valamelyik alkatrész hiányzik vagy a termék eredeti specifikációja megváltozott, ne használja a terméket. Szükség esetén viseljen védőkesztyűt.

5. A termék működtetése előtt győződjön meg

arról, hogy a burkolatok nem sérültek-e, illetve megfelelően vannak-e rögzítve. A termék elindítása

1. Nyomja le az indító-/leállítógombot, amíg a zöld LED

világítani nem kezd. (ábra 34)

2. Nyomja be az elülső fogantyún található első

3. Nyomja meg a kapcsológombot. (ábra 25)

A termék működtetése

1. Az oldalak vágását kezdje a talajról, majd mozgassa

felfelé a terméket a sövény mentén. Ügyeljen rá, hogy a géptest ne érjen a sövényhez. (ábra 36) FIGYELMEZTETÉS: Ügyeljen rá, hogy a vágófelszerelés elülső része ne érjen a talajhoz.

2. Tartsa a terméket a testéhez közel, így stabil

testtartást vehet fel.

3. Legyen körültekintő, és lassan működtesse a

terméket. A SavE funkció használata A termék energiatakarékossági funkcióval, az úgynevezett SavE funkcióval van ellátva. Megjegyzés: A SavE funkció nem csökkenti a termék vágási teljesítményét.

1. Nyomja meg a billentyűzeten található SavE gombot.

2. Ellenőrizze, hogy bekapcsol-e a zöld színű LED.

3. A funkció leállításához nyomja meg ismét a SavE

gombot. A zöld LED kialszik. (ábra 37) Automatikus leállítás funkció A termék automatikus leállítás funkciója leállítja a terméket, amikor az nincs használatban. Az indítást/ leállítást jelző zöld LED világítani kezd, és a termék 180 másodperc után leáll. A termék leállítása

1. Engedje fel a kapcsológombot és az első gázkart.

2. Nyomja le az indító-/leállító gombot, amíg a zöld

3. Nyomja le az akkumulátor kioldógombjait, és

távolítsa el az akkumulátort. (ábra 38) Karbantartás Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. FIGYELMEZTETÉS: Karbantartás előtt vegye ki az akkumulátort. Karbantartási terv Alább következik egy lista a termék karbantartásával kapcsolatos lépésekről. 172 1980 - 001 - 23.12.2022Karbantartás Haszná- lat előtt Hetente Havi Tisztítsa le a termék külső alkatrészeit. X Vizsgálja meg, hogy az ON/OFF gomb megfelelően működik-e, és nem sérült-e. X Ellenőrizze, hogy biztonsági szempontból megfelelő-e a kapcsológomb és az első gázkar működése.

Ellenőrizze, hogy az összes vezérlő működik és sértetlen-e. X Győződjön meg arról, hogy a vágófej kése és a vágófelszerelés védőburkola- ta repedésektől és sérülésektől mentes. Cserélje le a vágófej kését vagy a vágófelszerelés védőburkolatát, ha repedések vannak rajtuk, vagy ha valamilyen behatás érte őket.

Ha a vágófej kése elhajlott vagy sérült, cserélje ki. X Ellenőrizze, hogy a kézvédő sértetlen-e. Ha a védőburkolat sérült, cserélje ki. X Ellenőrizze, hogy a csavarok és anyák szorosan rögzülnek-e. X Ellenőrizze, hogy az akkumulátor sértetlen-e. X Ellenőrizze, hogy az akkumulátor fel van töltve. X Ellenőrizze, hogy az akkumulátortöltő sértetlen-e. X Ellenőrizze, hogy a vágófej késeit összetartó csavarok rendesen meg vannak-e húzva.

Végezze el az akkumulátor és a termék közötti csatlakozások ellenőrzését. Vé- gezze el az akkumulátor és az akkumulátortöltő közötti csatlakozás ellenőrzését.

Ellenőrizze, hogy a seprőgép nem sérült-e meg. X Az akkumulátor és az akkumulátortöltő ellenőrzése

1. Ellenőrizze, hogy az akkumulátoron nem találhatók-e

sérülések, például repedések.

2. Ellenőrizze, hogy az akkumulátortöltőn nem

találhatók-e sérülések, például repedések.

3. Ellenőrizze, hogy az akkumulátortöltő

csatlakozókábele nem sérült-e, és hogy nincs-e rajta repedés. A termék, az akkumulátor és az akkumulátortöltő tisztítása

1. Használat után tisztítsa meg a terméket egy száraz

2. Tisztítsa meg az akkumulátort és az

akkumulátortöltőt egy száraz ruhával. Tartsa tisztán az akkumulátorvezető síneket.

3. Mielőtt a töltőkészülékbe vagy a termékbe helyezné

az akkumulátort, gondoskodjon az akkumulátor és a töltő érintkezőinek tisztaságáról. A kés ellenőrzése

1. A termék használata előtt és után tisztítsa meg

a kést a nemkívánatos anyagoktól korróziógátló tisztítószerrel.

2. Ellenőrizze, hogy nem található-e sérülés vagy

deformáció a kés élein.

3. A késen lévő sorjákat reszelő segítségével

4. Ellenőrizze, hogy a kések szabadon forognak-e.

A kések tisztítása és kenése

1. A termék használata előtt és után tisztítsa meg a

késeket a nemkívánatos anyagoktól.

2. Hosszú időtartamú tárolás előtt kenje be a késeket

kenőanyaggal. Megjegyzés: Az ajánlott tisztítószerekkel és kenőanyagokkal kapcsolatos további információkért forduljon az illetékes szakszervizhez. 1980 - 001 - 23.12.2022 173A sebváltó kenése Akkor kenje meg a sebváltóházat, ha hivatalos szakszerviz szerelte szét a sebváltót.

• Használjon speciális Husqvarna zsírt. Az ajánlott zsírral kapcsolatos további információkért forduljon az illetékes szakszervizhez.

• Csak kis mennyiségű, magas minőségű kenőanyagot használjon. VIGYÁZAT: Ne töltse fel teljesen a sebváltóházat. Hibaelhárítás Billentyűzet LED-kijelző Lehetséges hibák Lehetséges megoldások Villog a hibajelző LED. Túlterhelés A vágófelszerelés nem tud szabadon mozogni. Oldja ki a vágófelszerelést. Hőmérsékleti ingadozás Várja meg, míg a termék lehűl. A termék nem indul. Nyomja meg egyszerre a kapcsoló- gombot és az indítógombot. Engedje el a kapcsológombot, és ál- lítsa le a készüléket. A hibajelző LED piros fénnyel kezd világítani. A terméket szervizelni kell. Forduljon az illetékes szakszerviz- hez. Akkumulátor LED-es kijelző Lehetséges hibák Lehetséges megoldás A zöld LED villog. Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort. Villog a hibajelző LED. Hőmérséklet-ingadozás. Az akkumulátort -10°C (14°F) és 40°C (104°F) közötti hőmérsékleten használja. Túl magas feszültség. Ügyeljen, hogy a hálózati feszültség mege- gyezzen a termék adattábláján szereplő fes- zültség értékével. Vegye ki az akkumulátort a töltőből. A hibajelző LED világít. Túl nagy a cellák közötti különb- ség (1 V). Forduljon az illetékes szakszervizhez. Akkumulátortöltő Probléma Lehetséges hibák Lehetséges megoldás A töltést jelző LED piros. Maradandó akkumulátortöltő-hiba. Forduljon márkakereskedőjéhez. A töltést jelző LED zölden villog. Hőmérséklet-ingadozás, az akkumu- látor túl hideg vagy túl meleg a hasz- nálathoz vagy a töltéshez. Hagyja lehűlni, vagy melegítse fel az akkumulátort. Ha az akkumulátor hőmérséklete megfelelő, ismét hasz- nálható vagy tölthető. Az akkumulá- tortöltőt 5 °C és 40 °C közötti környe- zeti hőmérsékleten használja. 174 1980 - 001 - 23.12.2022Probléma Lehetséges hibák Lehetséges megoldás A töltést jelző LED pirosan villog. Hibás akkumulátor. Forduljon márkakereskedőjéhez. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és címkézésre vonatkozó speciális előírásokat be kell tartani.

• A termék elküldése előtt forduljon egy veszélyes anyagok tekintetében szakképzett személyhez. Tartsa be az összes vonatkozó nemzeti előírást.

• Ha az akkumulátort becsomagolja, a szabadon álló érintkezőket le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

• Tároláshoz vagy szállításhoz távolítsa el az akkumulátort.

• Helyezze az akkumulátort és az akkumulátortöltőt száraz, nedvesség- és fagymentes helyre.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Helyezze az akkumulátort közvetlen napfénytől védett helyre, ahol a hőmérséklet 5°C (41°F) és 25°C (77°F) között van.

• Helyezze az akkumulátortöltőt közvetlen napfénytől védett helyre, ahol a hőmérséklet 5 °C (41 °F) és 45°C (113°F) között van.

• Az akkumulátortöltőt csak 5°C (41°F) és 40°C (104°F) közötti környezeti hőmérséklet mellett használja.

• Hosszú ideig való tárolás előtt töltse fel az akkumulátort 30–50%-ra.

• Az akkumulátortöltőt száraz, zárt helyen tárolja.

• A tárolás során tartsa távol az akkumulátort az akkumulátortöltőtől. Ügyeljen arra, hogy gyermekek és más jogosulatlan személyek ne érhessenek a berendezéshez. A berendezést kulccsal zárható helyen tárolja.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

• A sérülések és a termék károsodásának elkerülése érdekében szállításkor és tároláskor használja a terméken található szállítási biztosítószerkezetet.

• Szállításkor rögzítse biztosan a terméket. Az akkumulátor, az akkumulátortöltő és a termék ártalmatlanítása A terméken vagy annak csomagolásán található szimbólumok azt jelzik, hogy a termék nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez elősegíti a környezetre és a személyekre gyakorolt káros hatások megelőzését. A termék újrahasznosításával kapcsolatos további információkért forduljon a helyi hatóságokhoz, hulladékártalmatlanítási szolgáltatást végző vállalkozáshoz vagy kereskedőjéhez. Műszaki adatok Műszaki adatok 215iHD55 Motor Motortípus BLDC Tömeg Tömeg akkumulátor nélkül, kg 3,6 Vágó 1980 - 001 - 23.12.2022 175215iHD55 Típus Kétoldalas Késhosszúság, mm 550 Késsebesség, vágás/perc (a SavE üzemmód bekapcsolt állapotában) 2400 Késsebesség, vágás/perc (a SavE üzemmód kikapcsolt állapotában) 3000 Zajkibocsátás

Hangteljesítményszint, dB(A)-ben mérve 87 Hangteljesítményszint, garantált L

Zajszintek A kezelő hallószervére gyakorolt, EN 62841-4-2 szerint mért hangnyomásszint, dB(A) 79 Rezgésszintek

), elülső/hátulsó, m/s

1,319/1,234 A termék esetében jóváhagyott akkumulátorok Akkumulátor BLi10 40-B70 Típus Lítium-ion Lítium-ion Akkumulátor kapacitása,

Lásd az akkumulátor típus- címkéjét Lásd az akkumulátor típus- címkéjét Lásd az akkumulátor típus- címkéjét Névleges feszültség, V 36 36,5 36 Tömeg, font/kg 0,7 0,7 0,8 A termék esetében jóváhagyott akkumulátortöltők Akkumulátortöltő QC80 40-C80 Hálózati feszültség, V 100-240 100-240 Frekvencia, Hz 50–60 50–60 Teljesítmény, W 100 72

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

). A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesít- mény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű termékek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

A rezgésszintre vonatkozó jelentési adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek. A teljes rezgés deklarált értékének mérése szabványos vizsgálati módszerrel történt, és az érték felhasznál- ható a szerszámok összehasonlítására. A teljes rezgés deklarált értéke a kitettség előzetes becsléseként is használható. 176 1980 - 001 - 23.12.2022Akkumulátortöltő QC80 40-C80 Kimeneti feszültség, V, egyenáram/ amper, A 36/2 43/1,6 1980 - 001 - 23.12.2022 177Megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék: Leírás Akkumulátoros sövénynyíró Márka Husqvarna Típus/modell 215iHD55 Megjelölés 2022-as és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 62841-4-2:2019, EN 62841-1:2015+A11:2022, EN 55014-1:2021, EN 55014-2:2021, EN IEC63000:2018. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok175. oldalon

1. Pripojte napájací kábel knabíjačke akumulátora.

znapájacej zásuvky. Neťahajte za napájací kábel.
