215iHD55 - 篱笆剪 HUSQVARNA - 免费用户手册

产品类型	充电式绿篱修剪机
品牌	Husqvarna
型号	215iHD55
电机	BLDC（无刷）
重量（不含电池）	3,6 kg
刀片类型	双刃
刀片长度	550 mm
切割速度（普通模式）	3000 次/分钟
切割速度（SavE模式）	2400 次/分钟
兼容电池	BLi10, 40-B70（锂离子36V）
兼容充电器	QC80, 40-C80（100-240V，50-60Hz）
保证声功率级	90 dB(A)
耳旁声压级	79 dB(A)
振动水平（前/后）	1.319 / 1.234 m/s²
安全保护	防反弹保护、前开关、自动停止
预期用途	修剪树枝和枝条
维护	定期清洁和润滑刀片
备件	使用Husqvarna原厂零件
节能功能	SavE（减少消耗，不损失功率）

常见问题 - 215iHD55 HUSQVARNA

如何启动绿篱修剪机？

按下开关按钮直到绿色LED灯亮起，然后按下前手柄开关，最后按下动力开关。

如何更换电池？

确保产品已关闭。按下电池的释放按钮并取出电池。插入充满电的电池，直到听到锁定咔嗒声。

如果刀片卡住怎么办？

立即停止产品。在清除卡住物之前取出电池。清洁刀片并检查损坏情况。

如何维护刀片？

使用前后用防腐蚀剂清洁刀片。定期使用刀片专用油润滑刀片。

电池续航时间多长？

续航时间取决于电池容量和使用条件。通过电池上的LED指示灯查看电池状态。

如何使用SavE模式？

按下键盘上的SavE按钮。绿色LED灯亮起。此模式降低刀片速度以节省电池，同时不损失切割功率。

如果错误指示灯闪烁怎么办？

错误指示灯可能表示过载或温度异常。松开切割设备或让产品冷却。

如何存放设备？

取出电池。清洁产品。安装运输保护罩。存放在干燥、防冻且儿童接触不到的地方。

我可以使用其他电池吗？

不可以，请仅使用Husqvarna认证的电池：BLi10和40-B70。使用其他电池可能存在风险。

在哪里可以找到备件？

请咨询Husqvarna授权经销商或维修站。为了安全，请始终使用原厂零件。

用户手册 215iHD55 HUSQVARNA

Husqvarna 215iHD55 是一款采用电机的电池驱动型绿篱剪。

我们致力于提高您的工作安全性与效率。欲了解更多信息，请与您的保养代理商联系。

产品概览

(图 1)

1. 操作手册
2. 后手柄
3. 前手柄扳机

预期用途

本产品用于切割树枝和枝桠。切勿将产品用于其他任务。

1. 前手柄
2. 切割齿
3. 运输护板

4. 开关扳机

5. 控制面板

6. 护手板
7. 电池
8. 电池充电器 40-C80
9. 连接器
10. 电池指示灯按钮
11. 电池状态。
12. 警告指示灯
13. Boost 按钮
    17.“启动/停止”按钮
14. 通电和警告指示灯
15. 电池释放按钮
16. 电池充电器 QC80
17. 电源线
18. 清扫刷

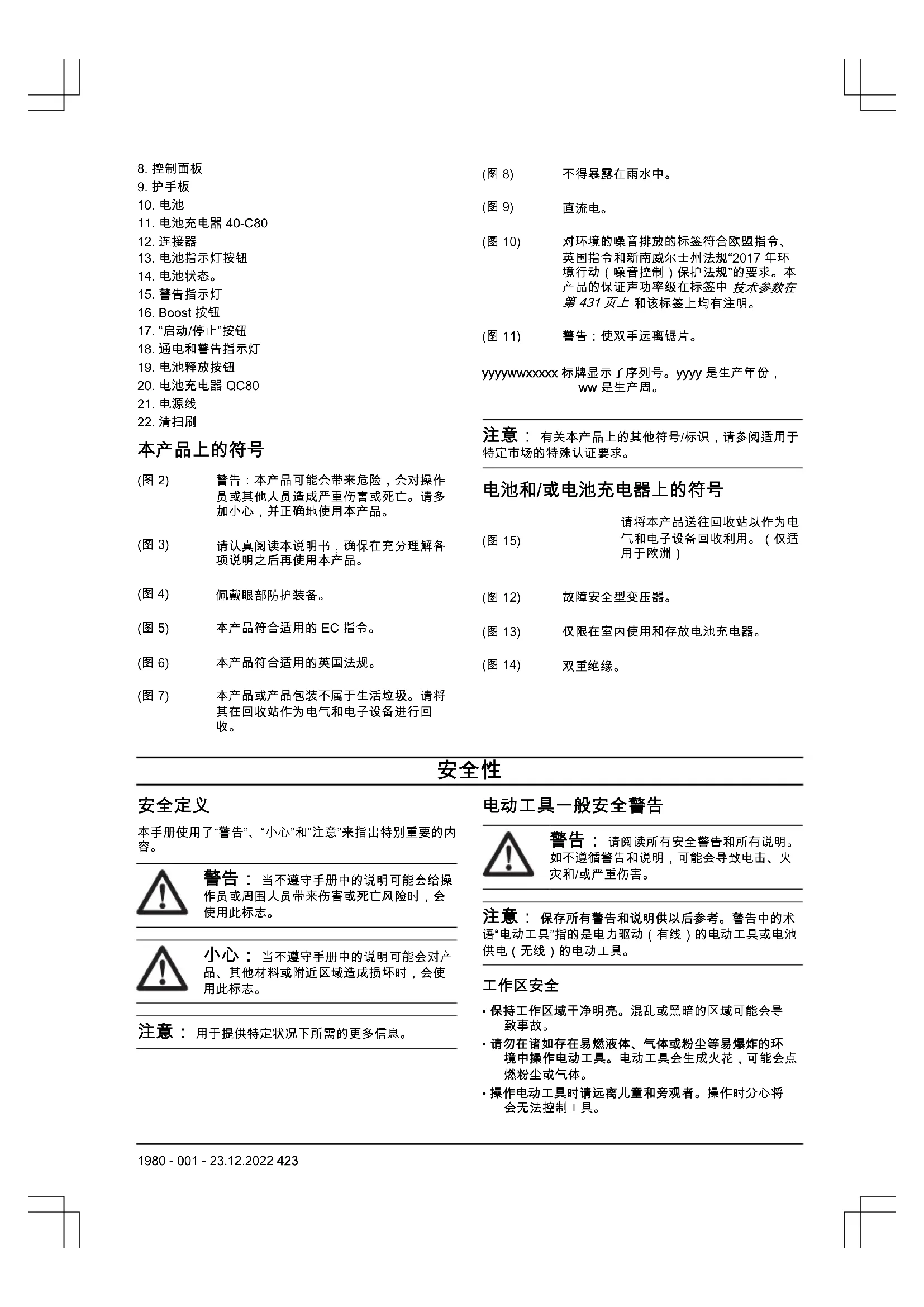

本产品上的符号

(图2)	警告:本产品可能会带来危险,会对操作员或其他人员造成严重伤害或死亡。请多加小心,并正确地使用本产品。
(图3)	请认真阅读本说明书,确保在充分理解各项说明之后再使用本产品。
(图4)	佩戴眼部防护装备。
(图5)	本产品符合适用的EC指令。
(图6)	本产品符合适用的英国法规。
(图7)	本产品或产品包装不属于生活垃圾。请将其在回收站作为电气和电子设备进行回收。

(图 8) 不得暴露在雨水中。

(图 9) 直流电。

(图 10) 对环境的噪音排放的标签符合欧盟指令、英国指令和新南威尔士州法规“2017 年环境行动（噪音控制）保护法规”的要求。本产品的保证声功率级在标签中技术参数在第 431 页上和该标签上均有注明。

(图 11) 警告：使双手远离锯片。

yyyyMMddxxxx 标牌显示了序列号。yyyyMMdd 是生产年份，ww 是生产周。

注意：有关本产品上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

电池和/或电池充电器上的符号

(图15)	请将本产品送往回收站以作为电气和电子设备回收利用。(仅适用于欧洲)
(图12)	故障安全型变压器。
(图13)	仅限在室内使用和存放电池充电器。
(图14)	双重绝缘。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

电动工具一般安全警告

警告：请阅读所有安全警告和所有说明。如不遵循警告和说明，可能会导致电击、火灾和/或严重伤害。

注意：保存所有警告和说明供以后参考。警告中的术语“电动工具”指的是电力驱动（有线）的电动工具或电池供电（无线）的电动工具。

工作区安全

• 保持工作区域干净明亮。混乱或黑暗的区域可能会导致事故。
• 请勿在诸如存在易燃液体、气体或粉尘等易爆炸的环境中操作电动工具。电动工具会生成火花，可能会点燃粉尘或气体。
  · 操作电动工具时请远离儿童和旁观者。操作时分心将会无法控制工具。

电气安全

• 电动工具的插头必须与电源插座匹配。切勿以任何方式改造插头。请勿将任何转接插头与接地的电动工具一起使用。未经改造的插头和匹配的电源插座可减少电击风险。
• 避免将身体与接地表面接触，如管道、水箱、炉具和冰箱。如果身体接地，则会增加遭受电击的风险。
• 请勿将电动工具暴露在雨水或潮湿环境下。电动工具中进水将会增加电击风险。
• 请勿监用电线。切勿使用电线来携带、拖拉或断开电动工具。请将电线远离热、油脂、尖锐边缘或移动的部件。损坏或缠绕的电线会增加电击风险。
• 在室外操作电动工具时，请使用室外专用的延长线。使用室外专用的电线会降低电击风险。
• 如果必须在潮湿的地点操作电动工具，请使用具有漏电断路器(RCD)保护的电源。使用RCD可降低电击风险。

警告：请勿高压清洗本机，因为水会进入电气系统或电机，导致机器损坏或短路。

人身安全

• 操作电动工具时，保持警觉并密切注意正在执行的操作并根据常识做出合理判断。请勿在疲倦或服用药剂、酒精或药物后使用电动工具。操作电动工具时的一时疏忽可能会导致严重的人身伤害。
• 使用个人保护装备。始终佩戴眼部保护装备。适用于相应条件的防尘面罩、防滑安全鞋、安全帽、听觉保护设备等保护装备可减少人身伤害。
• 防止本机意外启动。连接电源和/或电池组以及提起或携带工具之前，确保开关处于关闭位置。携带电动工具时将手指放在开关上或为已打开开关的电动工具加电会引发事故。
• 打开电动工具开关前，请取下任何调整扳手。保持扳手与电动工具的旋转部件相连接可能会导致人身伤害。
• 请勿伸得过远。请始终维持适当的位置和平衡。这样在出现意外时可以更好地控制电动工具。
• 穿戴合适的服装。请勿穿宽松的服装或佩戴珠宝。保持头发和衣服远离移动部件。宽松的服装、珠宝或长头发可能会绞入移动部件中。
• 如果提供了用于连接吸尘和集尘装置的设备，请确保正确连接和使用这些设备。使用集尘装置可减少因灰尘引起的相关危险。
• 在频繁使用工具而熟悉工具后，不要掉以轻心并忽视工具的安全原则。任何疏忽大意都随时可能造成严重的伤害。
• 实际使用电动工具时产生的振动可能与标称总值有所差异，具体取决于工具的使用方式。操作员应该在实际使用情况下根据振动接触估测值选择合适的安全防护措施（考虑工作循环的各个环节，比如除了扳机，还考虑关闭工具时和怠速运行工具时的防护）。

电动工具的使用和养护

- 请勿强行操作电动工具。请针对具体用途使用正确的电动工具。使用正确的电动工具可更好更安全地按照设计用途完成工作。

• 请勿使用通过开关无法打开和关闭的电动工具。无法使用开关进行控制的任何电动工具都是危险的，必须进行维修。
• 在对电动工具进行任何调整、更换附件或存放前，请将插头从电源中拔出并/或将电池组从电动工具上拆下（如果可拆卸）。此类预防性安全措施可降低不小心启动电动工具的风险。
• 请将闲置的电动工具存放在远离儿童的位置，不得允许不熟悉电动工具或这些说明的人操作电动工具。未经培训的用户使用电动工具将非常危险。
• 维护电动工具和附件。检查是否存在未对齐或移动部件捆绑、零件破损以及任何其他可能会影响电动工具操作的情况。如果工具已损坏，请在使用前维修电动工具。许多事故都是因电动工具未得到正确维护造成的。
• 保持切割工具锋利洁净。使用具有锋利切割边缘且经过适当维修的切割工具，较少出现纠结的情况且更易于控制。
• 请按照这些说明使用电动工具、附件和刀头等，同时考虑工作环境以及要执行的作业。如果电动工具用于非设计用途会导致危险。
• 保持手柄和握紧面干燥、清洁且未沾染油脂。手柄和握紧面不可打滑，以确保在意外情况下安全搬运和控制工具。

电池动力工具的使用和养护

• 只能使用制造商指定的充电器为电池充电。一种类型电池组专用的充电器如果为其他类型电池组充电，可能产生失火危险。
  · 产品只能使用专门指定的电池组。使用任何其他类型的电池组可能产生伤害和失火风险。
• 电池组不用时，使其远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他金属小物品，以免接通电池端子。电池端子短接到一起可能会引起灼伤或火灾。
• 电池在滥用情况下可能喷出液体，避免接触这些液体。如果意外接触，用水冲净。如果液体接触眼睛，还应就医。电池喷出的液体可能产生刺激或灼伤。
• 切勿使用损坏或改装的电池组或工具。损坏或经过改造的电池可能会出现意外情况，导致火灾、爆炸或受伤风险。
• 切勿将电池组或工具暴露在火中或温度过高的环境中。电池暴露在大火或超过 130^ / 265^ 的温度中可能发生爆炸。
• 请遵守所有的充电说明，切勿在说明中指定的温度范围之外为电池组或工具充电。充电不正确或在指定温度范围外充电可能会损坏电池，并增大失火风险。

保养

• 保养电动工具时，请联系具备相应资质的维修人员并仅使用相同的更换零件。这将确保电动工具的安全。
• 切勿维修损坏的电池组。电池组的维修只能由制造商或授权的服务提供商执行。

绿篱剪安全警告 - 个人安全

• 使用双手操作绿篱剪。单手操作容易失控，引起严重的人身伤害。
• 使身体各部位远离锯片。不要在锯片运动时清除切割的枝叶或握住要切割的枝叶。在关闭开关后，锯片会

继续移动。操作绿篱剪时，任何一时的疏忽都可能导致严重的人身伤害。

• 在锯片停止时使用手柄携带绿篱剪，注意不要操作任何电源开关。正确携带绿篱剪会降低意外启动和锯片造成人身伤害的风险。
• 在运输或存放绿篱剪时，务必安装锯片罩。合理地搬运绿篱剪可减少锯片可能导致的人身伤害。
• 在清除卡住的材料或检修装置时，确保所有电源开关均已关闭且电池组移除或断开。在清除卡住的材料或进行维修时，绿篱剪意外启动可能会导致严重的人身伤害。
• 只能通过绝缘握紧面握住绿篱剪，因为锯片可能会接触隐藏的电线。锯片接触带电电线可能会使绿篱剪裸露的金属部分带电，导致操作员遭受电击。
• 确保所有电源线和电缆远离切割区。在操作过程中，电源线和电缆可能会隐藏在树篱或灌木中，并被锯片意外切割。
• 切勿在不良的天气状况下使用绿篱剪，尤其是在有闪电危险的情况下。这可降低受雷电袭击的风险。
  · 危险 - 使双手远离锯片。接触锯片会导致严重的人身伤害。

一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 取下电池，以防本产品意外启动。
• 如果粗心大意或使用不当，本产品可能会成为危险的工具。这可能会对操作员或其他人造成严重伤害或死亡。
• 如果产品改装偏离了原始规格，那么切勿使用它。未获得制造商的批准，切勿改装产品的某一部分。仅使用获得制造商批准的零件。不正确维护可能导致伤害或死亡。
• 使用前，请先对本产品进行检查。请参阅 启动本产品前需要采取的措施在第428页上。切勿使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。
  · 应谨慎看护儿童，确保他们不会玩耍本产品。切勿让儿童或其他未受过使用培训的人员使用或维修本产品和/或电池。当地法律可能会限制使用者的年龄。
• 将产品放在上锁的区域，以防止儿童或他人擅自触碰。
• 将本产品存放在儿童触及不到的位置。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。必须使用原厂零件。未经许可擅自修改和/或使用未经认可的附件，可能会对操作员和他人造成严重伤害或死亡。

注意：本产品的使用可能会受到国家或地方法规的管制。请遵守指定的法规。

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。避免任何超出您能力范围的使用。
• 如果感到疲倦、服用了酒精、毒品、药物或任何可能影响视力、警惕性、协调能力或判断力的东西，切勿使用本产品。
  · 在恶劣天气下工作容易让人疲倦，往往会带来额外风险。由于恶劣的天气条件会带来额外的风险，所以不建议在浓雾、大雨、强风、严寒、雷电等天气条件下使用机器。
  ·有缺陷的锯片会增加发生事故的风险。
• 切勿允许儿童使用或靠近本产品。由于产品容易启动，儿童如果失于看管，可能会启动机器。这就有可能造成严重的人员受伤。产品在没有严格看护的情况下应断开电池。
• 进行作业时，确保 15m 之内没有人员或动物靠近。多名操作员在同一区域作业时，至少保持15米安全距离。否则有可能造成严重的人身伤害。如有人靠近，立即关停产品。摆动产品之前务必先查看身后，确保安全区内无人。
• 确保人员、动物或其他物品不会影响您操控本产品，或者确保其不会接触切割附件或被切割附件抛出的松散物体。但是，如果发生事故时无法求救，请勿使用本产品。
• 务必检查工作区域。清除所有可能被抛出或缠绕切割锯片的松散物体，如石块、碎玻璃、钉子、钢丝、线绳等。
• 确保您可以安全地移动与站立。检查您的周围区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免造成您突然移动。在倾斜地面上工作时，要特别小心。
• 请随时保持平衡并找到牢固的立足处。请勿伸得过远。
• 停用本产品后再移至其他区域。不使用产品时，请安装好运输保护装置。
• 切勿放下本产品，除非您已将其停用并取出电池。切勿在本产品开启时使其处于无人看管状态。
• 在启动本产品时，确保衣服或身体各部位没有接触切割锯片。
• 如果在操作本产品时有任何东西卡在锯片上，请停止操作并停用本产品。确保切割锯片完全停止转动。请取出电池后再清洁、检查或维修本产品和/或锯片。
• 在本产品停用时，保持手脚远离切割锯片，直至其完全停止转动。
• 在切割时，请注意树枝条可能会飞出。请勿靠近地面进行切割，在这种情况下，本产品可能会将石块和其他物体弹出。
• 注意抛掷物。始终佩戴经批准的眼部防护装备。切勿将切割附件防护罩倾斜。石头、垃圾等可能会抛入眼中，导致失明或严重伤害。

• 戴有听觉保护装备时，请留意警告信号或呼喊声。一旦产品停止运行，便取下听觉保护装备。

• 切勿在梯子、凳子或其他没有完全固定的高处位置进行作业。

• 使用双手握住本产品。在身体一侧握住本产品。

(图 16)

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 使用本产品时，请使用经过批准的个人防护装备。个人防护装备不能完全避免受伤，但可降低伤害程度。欲了解更多信息，请联系您的代理商。
  ·在有物体掉落风险的地方，请佩戴保护头盔。

(图 17)

- 请使用获得批准的听力保护装备。长期接触噪音可能会导致永久性听力损伤。

(图 18)
- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经检验合格的护目镜必须符合ANSI Z87.1标准；在欧盟国家/地区，必须符合EN166。

(图 19)

· 在操作和维护过程中要使用防护手套。
(图 20)
- 穿上带有防滑鞋底的防护靴或安全鞋。

(图 21)

• 穿着高强度纤维制成的衣物。工作服必须贴身且不会限制您的动作。穿长裤，把头发放在肩膀后面。不要戴首饰穿凉鞋。
• 请将急救装备放在附近。

(图 22)

产品上的安全装置

警告：请在使用该产品前阅读下面的警告说明。

本节介绍产品的安全功能及其用途，并说明如何进行检查和维护，以确保产品正常运转。有关这些零件在产品上的位置，请参阅产品概览在第422页上一节的说明。

如果产品维护不当或由非专业人士进行保养和/或维修，产品的使用寿命会缩短，发生意外的风险会增加。欲知更多详情请联系距您最近的保养代理商。

警告：不得使用安全组件存在缺陷的产品。产品的安全装备必须按照本节说明进行检查和维护。如果您的产品未通过这些检查中的任何一项，请联系您的保养厂对其进行维修。

小心：本机的保养和维修必须经过专门培训。对于本机的安全设备来说尤其如此。如果在检修过程中出现下述的故障，应与保养厂联络。如果您购买我们的产品，我们承诺提供专业的修理和保养。如果出售本机的零售商不是保养商，应向他咨询离您最近的保养厂的地址。

检查键盘情况

1. 按住启动/停止按钮 (A)。(图 23)

a) LED (B) 亮起时，表示本产品已启动。
b) LED (B) 熄灭时，表示本产品已关闭。

1. 如果警告指示灯 (C) 亮起或闪烁，请参阅 键盘在第 430 页上。

检查前手柄扳机

前把手扳机用于防止意外启动。按下前手柄扳机时，将会释放开关扳机。松开手柄后，开关扳机和前把手扳机均会返回原位。

1. 确保开关扳机和前把手扳机能自由移动，并且复位弹簧工作正常。
2. 启动产品。
3. 按下前手柄扳机。(图 24)
4. 推动开关扳机。(图 25)
5. 松开前手柄扳机，确保切割附件完全停止转动。

检查护手板

护手板用于防止手意外接触锯片。

1. 停止产品运行。
2. 取下蓄电池。
3. 检查护手板是否正确安装。
4. 检查护手板是否损坏。

检查锯片和锯片防护罩

锯片 (A) 的较长部位用作锯片防护罩。

1. 停止产品运行。
2. 拆下电池。
3. 戴上手套。
4. 确保锯片和锯片防护罩未损坏或弯曲。如果损坏或弯曲，请更换锯片和锯片防护罩。(图 26)

电池安全

警告：请在使用本产品前阅读下面的警告说明。

• 仅使用 BLi and 40-B 电池。请参阅 技术参数在第 431 页上。电池通过软件加密。
• 仅将可充电的 BLi and 40-B 电池作为电源用于 Husqvarna 相关产品。为避免伤害，请勿用电池为其他装置供电。

·有发生电击的危险。请勿将电池端子连接至钥匙、硬币、螺钉或其他金属上。这会导致电池短路。
- 切勿使用一次性电池。
- 请勿将异物放入电池的导气槽中。
- 使电池远离阳光、热量或明火。电池可能导致烧伤和/或化学烧伤。
- 使电池远离雨水和潮湿条件。
- 使电池远离微波和高压条件。
- 请勿尝试拆卸或破坏电池。
- 如果电池出现泄漏，不要让电池酸液接触到身体或眼睛。如果接触了电池酸液，请先用大量清水和肥皂清洗接触部位，然后送医治疗。如有电池酸液入眼，请勿揉搓，先用清水至少冲洗15分钟，然后送医治疗。
- 在 -10^ (14°F) 至 40^ (114°F) 之间的温度下使用电池。
- 切勿用水清洁电池或充电器。请参阅 清洁产品、电池和电池充电器在第 429 页上。
- 切勿使用存在缺陷或损坏的电池。
- 电池在存放时应远离金属物体，如钉子、螺钉或珠宝。
- 使电池远离儿童。

充电器安全性

警告：请在使用本产品前阅读下面的警告说明。

• 如果未遵守安全须知，则有发生电击或短路的危险。
• 除了为您提供的电池充电器之外，请勿使用其他充电器。为 BLi and 40-B 备用电池充电时请仅使用 QC80 和 40-C80 充电器。
• 切勿尝试拆卸电池充电器。
• 切勿使用存在缺陷或损坏的电池充电器。
• 切勿用电源线提起电池充电器。要从电源插座断开电池充电器，请拔出插头。切勿拽拉电源线。

• 让所有电线和延长电线远离水、油和锋利的边沿。确保电线不会夹在物体之间，例如门、篱笆或类似物体。

• 切勿在易燃材料或可能导致腐蚀的材料附近使用电池充电器。确保未覆盖电池充电器。如果出现冒烟或着火，拔出电池充电器插头。

• 仅在室内空气流通较好且远离日光的位置为电池充电。请勿在室外为电池充电。请勿在潮湿条件下为电池充电。
• 仅在 5^ (41°F) 至 40^ (104°F) 之间的温度下使用电池充电器。在空气流通较好、干燥且远离灰尘的环境下使用充电器。
• 请勿将异物放置在电池的冷却槽中。
• 不得将电池充电器端子连接到金属物体上，否则会使电池充电器短路。
• 使用获得批准的完好墙壁插座。确保电池充电器的电缆没有损坏。如果使用了加长电缆，请确保加长电缆没有损坏。
• 切勿将非充电电池放入电池充电器中充电。

维护安全须知

警告：请在维护该产品前阅读下面的警告说明。

• 在维护前请取出电池，其他情况如检查或装配产品时，也需取出电池。
  · 操作人员只能进行本说明书中介绍的维修和保养工作。更大范围的维修和保养请求助您的保养代理商。
• 切勿用水清洁电池或充电器。强力洗涤剂可能导致塑料损坏。
• 如果您不进行维护，可能会缩短产品的生命周期，并增加发生意外的风险。
• 对于所有的保养和维修工作，有必要进行专门的培训，尤其是有关产品上的安全装置。如果在您维护之后，本说明书中的检查并未全部获得批准，请求助于您的保养代理商。我们将保证为您的产品提供专业的维修和保养。
• 请仅使用原厂备件。

安装

简介

本节介绍如何装配和调整产品。

警告：装配产品之前，请先阅读安全章节和安装指导。

将电池连接到本产品

警告：仅使用本产品中的 Husqvarna 原装电池。

1. 为电池充满电。

2. 将电池放入产品的电池座中。听到卡嗒声表示电池已卡紧到位。(图 27)

小心：如果无法轻松地将电池移入电池座，则表明安装不正确。否则可能导致本产品损坏。

将电池充电器 (40-C80) 安装到墙壁上

小心：请勿使用电动螺丝起子将电池充电器安装到墙壁上。电动螺丝起子可能会导致电池充电器损坏。

1. 使用 2 颗螺丝 (B) 将电池充电器安装到墙壁上。必要时使用壁塞 (A)。(图 28)

2. 安装 2 个螺丝孔塞 (C)。

3. 将电源线连接到电池充电器和电源插座。

操作

引言

警告：请先仔细阅读并充分理解安全须知章节，再使用产品。

在合适的环境温度下存放电池和电池充电器。

警告：请先仔细阅读并充分理解安全须知章节，再使用电池。阅读并理解电池和电池充电器的操作手册。

电池状态。

该指示器显示电池的电量状态以及电池是否出现问题。 (图 29)

LED指示灯电池(电量)状态
	BLi10 40-B70
4个LED指示灯亮起不适用电池的	电量为76%-100%。
3个LED指示灯亮起电池的电量为	76%-100%。电池的电量为51%-75%。
2个LED指示灯亮起电池的电量为	51%-75%。电池的电量为26%-50%。
1个LED指示灯亮起电池的电量为	26%-50%。电池的电量为6%-25%。
1个LED指示灯闪烁电池的电量为	0%-25%。电池的电量为0%-5%。

为电池充电

小心：仅将电池充电器连接至具有标牌上规定的电压和频率的电源插座。

1. 将电源线连接到电池充电器。
2. 将电池充电器连接到接地的电源插座。充电指示灯闪烁 1 次。(图 30)(图 31)
3. 将电池连接电池充电器。充电指示灯亮起。给电池充电最长 24 小时。(图 32)(图 33)
4. 按下电池的指示灯按钮。当电池充满电时，所有 LED 指示灯都会亮起。
5. 拔下电源插头，断开电池充电器与电源插座的连接。切勿拽拉电源线。
6. 从电池充电器中取出电池。

启动本产品前需要采取的措施

1. 查看工作区域。清除可能被抛出的物体。
2. 检查切割锯片。确保锯片锋利且未出现裂纹和损坏。

3. 确保产品正常工作。检查并确认所有螺母和螺丝均已拧紧。

4. 确保手柄和安全装置未损坏且正确安装。当零件缺失或偏离初始规格时，不要操作本产品。必要时戴上保护手套。

5. 在操作本产品之前，确保护盖未损坏且正确安装。

启动产品

1. 按下启动/停止按钮，直至绿色指示灯亮起。(图 34)
2. 推动前手柄上的前把手扳机。(图 35)
3. 推动开关扳机。(图 25)

操作本产品

1. 当您切割绿篱侧边时，从靠近地面的位置开始，沿绿篱向上移动产品。确保本产品机体不接触绿篱。(图36)

警告：确保切割设备的前部不接触地面。

1. 靠近身体握住产品，以保持稳定的工作姿势。
2. 请多加小心，并缓慢操作本产品。

使用 SavE 功能

本产品具有节电功能（SavE）。

注意：SavE 功能不会降低产品的切割功率。

1. 按下键盘上的 SavE 按钮。
2. 确保绿色 LED 亮起。
3. 再次按下 SavE 按钮可停用该功能。绿色 LED 会熄灭。(图 37)

自动关机功能

本产品具有关机功能，该功能会在本产品未使用时将其关闭。指示启动/停止的绿色指示灯会熄灭，本产品会在180秒后关闭。

停止产品

1. 释放开关扳机和前把手扳机。
2. 按下启动/停止按钮，直至绿色指示灯熄灭。
3. 按下电池上的释放按钮，然后取出电池。(图 38)

维护

引言

警告：在对本产品进行维护之前，请仔细阅读并充分理解安全须知章节的内容。

维护时间表

以下是本产品必要维护事项列表。

警告：在对本产品进行维护之前，请先拆下电池。

维护使用前每周每月
清洁产品的外部零件。X
检查并确认开/关按钮工作正常且未受损。X
确保开关扳机和前把手扳机正常工作且确保安全。X
确保所有控件工作正常且未受损。X
确保切割锯片和切割齿防护罩没有裂纹且未损坏。如果切割锯片或切割齿防护罩有裂缝或受到了撞击,则将其更换。	X
如果切割锯片已弯曲或损坏,请予以更换。X
确保护手板未损坏。如果已损坏,请更换护手板。X
确保螺丝和螺母均已上紧。X
确保电池未受损。X
确保电池已充满电。X
确保电池充电器未损坏。X
检查并确保用于将切割锯片紧固在一起的螺钉已正确拧紧。X
检查电池与产品之间的连接。检查电池与充电器之间的连接。X
检查并确保清扫刷未受损。X

检查电池和电池充电器

1. 检查电池是否受损，例如出现裂纹。
2. 检查电池充电器是否受损，例如出现裂纹。
3. 确保电池充电器的连接线未受损且内部无裂纹。

清洁产品、电池和电池充电器

1. 在使用产品后用干布清洁产品。
2. 用干布清洁电池和电池充电器。保持电池导槽清洁。
3. 在将电池放入电池充电器或产品中之前，请确保电池和充电器的端子保持清洁。

检查锯片

1. 在使用本产品之前和之后，用防锈清洁剂清除锯片上的多余材料。
2. 检查锯片的边缘是否存在损坏和变形情况。
3. 使用锉刀去除锯片上的毛刺。
4. 确保锯片转动自如。

清洁和润滑锯片

1. 在使用本产品前后，清除锯片上的多余物质。
2. 长时间存放之前，对锯片进行润滑。

注意：有关推荐清洁剂和润滑剂的更多信息，请与您的保养代理商联系。

润滑齿轮

如果经认证批准的保养代理商已将齿轮拆下，则用润滑脂润滑齿轮箱。

• 请使用 Husqvarna 提供的专用润滑脂。有关推荐润滑脂的更多信息，请与您的保养代理商联系。
• 只能使用少量的特殊高质量润滑脂。

小心：切勿向齿轮箱加注满润滑脂。

故障排除

键盘

LED 屏幕 可能的故障 可能的解决方案
错误指示灯闪烁。过载 切割锯片无法	自由移动。松开切割锯	片。
	温度偏离 使产品冷却。
本产品不启动。按下开关扳机,同时按 下启动按钮。 松开开关扳机,使产品停止运行。
错误指示灯呈红色亮起。需要对本产品进行维修 请联系保养代理商。

电池

指示灯 可能的故障 可行操作
绿色指示灯闪烁。电池电压低。给电池充电。
错误指示灯闪烁。偏离工作温度。	在-10°C(14°F)至40°C(104°F)之间的温度下使用电池。
	电压过高。确保电源电压与产品标牌上的电压值相符。
错误指示灯亮起。电池电压差过大	(1V)。请联系保养代理商。

电池充电器

问题	可能的故障 可能的解决方案
充电指示灯呈红色。	永久性电池充电器错误。请联系您的经销商。
充电指示灯呈绿色闪烁。温度超出范围问题 可能的故障 可能的解决方案	,电池太冷或太热,无法使用或充电。	使电池冷却或将其预热。待电池达到合适温度后,即可再次使用或充电。在5°C(41°F)至40°C(104°F)之间的环境温度下使用电池充电器。
充电指示灯呈红色闪烁。 故障电池。	请联系您的经销商。

运输、存放和废弃处理

运输及存放

· 随附的锂离子电池遵守危险品法律的要求。

- 请遵守商业运输在包装和标签方面的特殊要求，包括由第三方、运输代理等进行的商业运输。

- 在运送产品前，请与经过危险品专门培训的人员沟通。请遵守所有适用的国家法规。

- 在将电池放入包装中时，用胶带遮住裸露的触点。将电池牢牢固定在包装中，以防移动。

- 进行存放或运输之前请取下电池。

- 将电池和电池充电器放入干燥无霜的空间。

- 不要将电池存放在容易积聚静电的区域。严禁将电池存放在金属盒中。

- 电池存放温度应介于 5^ C / 41^ F 至 25^ C / 77^ F 之间，并避免阳光直射。

- 电池充电器存放温度应介于 5^ C / 41^ F 至 45^ C / 113^ F 之间，并避免阳光直射。

- 只能在 5^ C / 41^ F 至 40^ C / 104^ F 之间的环境温度条件下使用电池充电器。

• 在进行长期存储之前，将电池充电至 30% 至 50% 。
• 将电池充电器存储在封闭、干燥的空间。
• 在存储期间使电池远离电池充电器。请勿使儿童和其他未获批准人员接触设备。将设备存放于可以锁闭的空间。
• 在长期存储本产品之前，应清洁产品并进行全面的保养。
• 在产品上使用运输护板，以防止产品在运输和存储期间造成伤害或损坏。
  · 在运输期间固定好产品。

电池、电池充电器和产品的废弃处理

本产品或其包装上的符号指示不能将本产品当作生活垃圾进行处理。请在回收站作为电气和电子设备进行回收。这将有助于避免对环境和人产生损害。

请与当地相关部门、生活垃圾服务机构或您的经销商联系，了解更多关于回收本产品的信息。

技术参数

技术参数

	215iHD55
电机
电机类型 BLDC
重量
不含电池时的重量,kg 3.6
切割齿
类型 双侧
刀片长度,mm 550
锯片速度,切割次数/分钟(SavE 模式)2400
锯片速度,切割次数/分钟(非 SavE 模式)3000
噪音排放 ^59
声功率级测量值,dB(A)87

59 环境噪音排放以声功率 (L_WA) 测量，符合EC指令2000/14/EC的要求。保证声功率与测定声功率之间存在差异，在于保证声功率按照2000/14/EC指导文件的要求还包含了测量结果中的离差以及相同型号不同产品之间的偏差。

	215iHD55
声功率级,保证值(LWA)	90
声压级
根据EN 62841-4-2测得的操作员耳旁声压级,dB(A)79
振动水平 ^60
振动水平( a_h ),前/后, m/s^2	1.319 / 1.234

相应产品指定使用的电池

电池 BLi10 40-B70
类型 锂离子电池 锂离子电池
电池容量,Ah 请参阅电池额	定值标识 请参阅电池额定值标	识 请参阅电池额定值标识
标称电压,V 36 36.5 36
重量,lb/kg 0.7 0.7 0.8

相应产品指定使用的电池充电器

电池充电器	QC80 40-C80
电源电压(V)100-240 100-240
频率,Hz 50-60 50-60
功率(W)	100	72
输出电压V d.c./Amps,A	36/2	43/1.6

一致性声明

欧盟一致性声明

我们 Husqvarna AB (地址：SE-561 82 Huskvarna)

Sweden，电话：[phone]）谨此声明，本产品：

描述 电池动力绿篱剪
品牌 Husqvarna
类型/型号 215iHD55
标识 2022 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

指令/法规 描述
2006/42/EC “关于机械”
2014/30/EU “关于电磁兼容性”
2000/14/EC “关于环境噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质的指令”

并适用以下标准和/或技术规格：EN 62841-4-2:2019,

EN 62841-1:2015+A11:2022, EN 55014-1:2021, EN

55014-2:2021, EN IEC63000:2018。

有关噪音排放的信息，请参阅技术参数在第431页上。

Huskvarna, 2022-10-31

△ ∂ ∂ ∂

Husqvarna AB 研发经理 Claes Losdal

技术文档负责人

CE

Husqvarna®

www.husqvarna.com

Original instructions Оригинални инструкции Původní pokyny Originale instruktioner Originalanweisungen Архікєєs однігієс Instrucciones originales Originaaljuhend Alkuperäiset ohjeet Instructions d'origine

Originalne upute

Eredeti útmutatás
