120iTK4P - 篱笆剪 HUSQVARNA - 免费用户手册

用户手册 120iTK4P HUSQVARNA

引言....776
安全性....778
安装....784
操作....784
维护....786

故障排除....792
运输及存放....793
技术参数....793
附件....794
一致性声明....796

引言

产品说明

Husqvarna 120iTK4-P 是一款电池驱动的伸缩式高枝锯。

我们致力于提高您的工作安全性与效率。欲了解更多信息，请与您的保养代理商联系。

预期用途

本产品用于切割树枝和枝桠。切勿将产品用于其他任务。

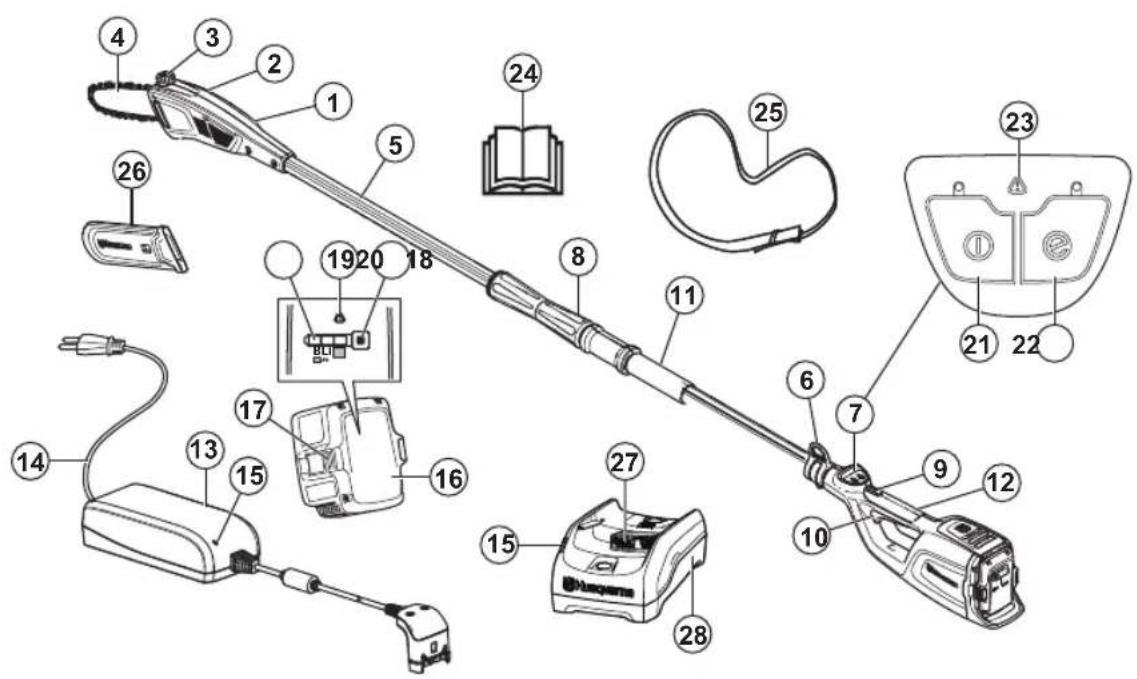

产品概览

1. 锯切头
   2.链条张紧旋钮
   3.链油箱
   4.导板
2. 驱动轴
3. 背带支撑钩
4. 键盘
5. 伸缩功能
6. 开关扳机锁

7. 开关扳机

8. 前手柄

9. 后手柄
10. 电池充电器 QC80
11. 电源线
12. 通电和警告指示灯
13. 电池
14. 电池释放按钮
15. 电池指示灯按钮
16. 警告指示灯
17. 电池 LED 指示灯

21.“启动/停止”按钮
22. SavE 按钮
23. 警告指示灯
24. 说明书
25. 背带
26. 运输护板
27. 连接器
28. 电池充电器 40-C80

本产品上的符号

警告！本产品可能会带来危险！疏忽或使用不当有可能导致操作人员或他人受到严重或致命伤害。阅读并充分理解说明书的内容极其重要。请仔细阅读说明书，确保在充分理解各项说明之后再使用本产品。

在可能被落物砸中的地方请使用保护头盔。请使用获得批准的听觉保护装备。请使用获得批准的眼部防护装备。

请使用获得批准的防护手套。

直流电。

添加锯链油。

本产品或产品包装不属于生活垃圾。请将其在回收站作为电气和电子设备进行回收。

本产品符合适用的 EC 指导文件。

额定电压，V

不得暴露在雨水中。

使双手远离锯片（仅用于高枝绿篱机）。

伸缩功能。

左转可松开旋钮，右转可拧紧旋钮。

本产品符合适用的英国法规。

yyyyMMddxxxxx

本产品并非电绝缘。如果产品触碰到或接近高压电线，会造成死亡或严重伤害。电流会通过电弧从一个位置跳到其它位置。电压越高，电流跳变距离越大。电流还可能会通过树枝或其它物体传播，尤其是潮湿的物体。产品与高压电线和/或其它触及电线的物体之间务必至少保持10米的距离。如果您必须要在少于该安全距离的位置作业，请务必与相关的电力公司联系，确保在作业开始之前关闭电源。

作业过程中，产品操作员必须确保15米范围内无任何人员或动物。

标牌上显示序列号。yyyy 是生产年份，ww 是生产周，xxxx 是序列号。

注意：有关本产品上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

电池和/或电池充电器上的符号

请将本产品送往回收站以作为电气和电子设备回收利用。 (仅适用于欧洲)

故障安全型变压器。

仅限在室内使用和存放电池充电器。

双重绝缘。

产品责任

如产品责任法律中所引用的，在以下情况下，我们对我们的产品所导致的损坏不担负责任：

• 未正确修理产品。
• 使用并非来自制造商或者未获得制造商批准的零部件修理产品。
• 产品具有并非来自制造商或者未获得制造商批准的附件。
• 未在获得批准的服务中心修理产品，或者并非由获得批准的机构修理产品。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 取下电池，以防本产品意外启动。
• 如果粗心大意或使用不当，本产品可能会成为危险的工具。这可能会对操作员或其他人造成严重伤害或死亡。
• 如果产品改装偏离了原始规格，那么切勿使用它。未获得制造商的批准，切勿改装产品的某一部分。仅使用获得制造商批准的零件。不正确维护可能导致伤害或死亡。
• 使用前，请先对本产品进行检查。请参阅 产品上的安全装置在第781页上和维护在第786页上。切勿使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。
• 应谨慎看护儿童，确保他们不会玩耍本产品。切勿让儿童或其他未受过使用培训的人员使用或维修本产品和/或电池。当地法律可能会限制使用者的年龄。
• 将产品放在上锁的区域，以防止儿童或他人擅自触碰。
• 将本产品存放在儿童触及不到的位置。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。必须使用原厂零件。未经许可擅自修改和/或使用未经认可的附件，可能会对操作员和他人造成严重伤害或死亡。

注意：本产品的使用可能会受到国家或地方法规的管制。请遵守指定的法规。

电动工具一般安全警告

警告：请阅读所有安全警告和所有说明。如不遵循警告和说明，可能会导致电击、火灾和/或严重伤害。

注意：保存所有警告和说明供以后参考。警告中的术语“电动工具”指的是电力驱动（有线）的电动工具或电池供电（无线）的电动工具。

工作区安全

• 保持工作区域干净明亮。混乱或黑暗的区域可能会导致事故。
• 请勿在诸如存在易燃液体、气体或粉尘等易爆炸的环境中操作电动工具。电动工具会生成火花，可能会点燃粉尘或气体。
• 操作电动工具时请远离儿童和旁观者。操作时分心将会无法控制工具。

电气安全

• 电动工具的插头必须与电源插座匹配。切勿以任何方式改造插头。请勿将任何转接插头与接地的电动工具一起使用。未经改造的插头和匹配的电源插座可减少电击风险。
• 避免将身体与接地表面接触，如管道、水箱、炉具和冰箱。如果身体接地，则会增加遭受电击的风险。
• 请勿将电动工具暴露在雨水或潮湿环境下。电动工具中进水将会增加电击风险。
• 请勿滥用电线。切勿使用电线来携带、拖拉或断开电动工具。请将电线远离热、油脂、尖锐边缘或移动的部件。损坏或缠绕的电线会增加电击风险。
• 在室外操作电动工具时，请使用室外专用的延长线。使用室外专用的电线会降低电击风险。
• 如果无法避免在潮湿的地点操作电动工具，请使用漏电保护器 (GFCI) 保护型电源。使用 GFCI 可降低电击风险。

人身安全

- 危险！切勿在电线附近操作本装置。本装置的设计不能在与高架电线接触时提供电击保护。在操作锯链高

枝锯之前，请查阅当地法规，以了解与高架电线之间的安全距离，并确保操作位置安全可靠。

• 操作电动工具时，保持警觉并密切注意正在执行的操作并根据常识做出合理判断。请勿在疲倦或服用药剂、酒精或药物后使用电动工具。操作电动工具时的一时疏忽可能会导致严重的人身伤害。
• 使用个人保护装备。始终佩戴眼部保护装备。适用于相应条件的诸如防尘面罩、防滑安全鞋、安全帽或听觉保护设备等保护装备可减少人身伤害。
• 防止本机意外启动。连接电源和/或电池组以及提起或携带工具之前，确保开关处于关闭位置。携带电动工具时将手指放在开关上或为已打开开关的电动工具加电会引发事故。
• 打开电动工具开关前，请取下任何调整扳手。保持扳手与电动工具的旋转部件相连接可能会导致人身伤害。
• 请勿伸得过远。请始终维持适当的位置和平衡。这样在出现意外时可以更好地控制电动工具。
• 穿戴合适的服装。请勿穿宽松的服装或佩戴珠宝。保持头发、衣服和手套远离移动部件。宽松的服装、珠宝或长头发可能会绞入移动部件中。
• 如果提供了用于连接吸尘和集尘装置的设备，请确保正确连接和使用这些设备。使用集尘装置可减少因灰尘引起的相关危险。
• 在频繁使用工具而熟悉工具后，不要掉以轻心并忽视工具的安全原则。任何疏忽大意都随时可能造成严重的伤害。
• 实际使用电动工具时产生的振动可能与标称总值有所差异，具体取决于工具的使用方式。操作员应该在实际使用情况下根据振动接触估测值选择合适的安全防护措施（考虑工作循环的各个环节，比如除了扳机，还考虑关闭工具时和怠速运行工具时的防护）。

电动工具的使用和养护

• 请勿强行操作电动工具。请针对具体用途使用正确的电动工具。使用正确的电动工具可更好更安全地按照设计用途完成工作。
• 请勿使用通过开关无法打开和关闭的电动工具。无法使用开关进行控制的任何电动工具都是危险的，必须进行维修。
• 在对电动工具进行任何调整、附件更改或存放前，请将电动工具的插头从电源和/或电池组上断开。此类预防性安全措施可降低不小心启动电动工具的风险。
• 请将闲置的电动工具存放在远离儿童的位置，不得允许不熟悉电动工具或这些说明的人操作电动工具。未经培训的用户使用电动工具将非常危险。
• 维护电动工具。检查是否存在未对齐或移动部件纠缠、零件破损以及任何其他可能会影响电动工具操作的情况。如果工具已损坏，请在使用前维修电动工具。许多事故都是因电动工具未得到正确维护造成的。
• 保持切割工具锋利洁净。使用具有锋利切割边缘且经过适当维修的切割工具，较少出现纠结的情况且更易于控制。
• 请按照这些说明使用电动工具、附件和刀头等，同时考虑工作环境以及要执行的作业。如果电动工具用于非设计用途会导致危险。

- 保持手柄和握紧面干燥、清洁且未沾染油脂。手柄和握紧面不可打滑，以确保在意外情况下能安全地搬运和控制工具。

电池动力工具的使用和养护

• 只能使用制造商指定的充电器为电池充电。一种类型电池组专用的充电器如果为其他类型电池组充电，可能产生失火危险。
• 电动工具只能使用专门指定的电池组。使用任何其他类型的电池组可能产生伤害和失火风险。
• 电池组不用时，使其远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他金属小物品，以免接通电池端子。电池端子短接到一起可能会引起灼伤或火灾。
• 电池在滥用情况下可能喷出液体，避免接触这些液体。如果意外接触，用水冲净。如果液体接触眼睛，还应就医。电池喷出的液体可能产生刺激或灼伤。
• 切勿使用损坏或改装的电池组或工具。损坏或经过改造的电池可能会出现意外情况，导致火灾、爆炸或受伤风险。
• 切勿将电池组或工具暴露在火中或温度过高的环境中。电池暴露在大火或超过 130^ / 265^ 的温度中可能发生爆炸。
  请遵守所有的充电说明，切勿在说明中指定的温度范围之外为电池组或工具充电。充电不正确或在指定温度范围外充电可能会损坏电池，并增大失火风险。

保养

• 保养电动工具时，请联系具备相应资质的维修人员并仅使用相同的更换零件。这将确保电动工具的安全。
• 切勿维修损坏的电池组。电池组的维修只能由制造商或授权的服务提供商执行。

高枝锯安全警告 - 个人安全

• 使用高枝锯时，确保身体各部位远离锯链。启动高枝锯前，确保锯链没有接触任何物体。操作高枝锯时一时疏忽可能导致衣物或身体被锯链缠住。
• 务必用右手握住后手柄，用左手握住前手柄，以握紧高枝锯。反手握住链锯会增加人身伤害的风险，应坚决予以避免。
• 只能通过绝缘握紧面握住高枝锯，因为锯链可能会接触隐藏的电线或自身的电源线。锯链接触“带电”电线可能使高枝锯裸露的金属部分“带电”，导致操作员遭受电击。
• 佩戴眼部防护装备。建议同时佩戴听力、头部、手部、腿部和足部防护装备。适当的防护装备可以降低飞溅碎片或意外接触锯链造成人身伤害的风险。
• 始终找到稳定的立足点，仅当站立于坚固、安全、平整的表面时才操作链锯。打滑或不稳定的表面可能会导致高枝锯失去平衡或失控。
• 切割张紧的树枝时应当心树枝回弹。木质纤维中的张力释放时，带有弹力的树枝可能会击打到操作员和/或导致高枝锯失控。
• 切割灌木丛和树苗时应非常小心。细长型材料可能会卡住高枝锯，抽向操作员或使操作员失去平衡。

• 遵照相关说明润滑锯链、张紧链条以及更换导板和链条。锯链张紧或润滑不当可能会导致断裂或增加发生反冲的概率。

• 携带高枝锯时，将高枝锯关闭，握住前手柄，使高枝锯远离身体。运输或存放高枝锯时，务必安装导板罩。正确持拿高枝锯可以降低意外接触运动中的锯链的概率。

• 仅限用于切割木材。不得将高枝锯用于其他用途。例如：不得将高枝锯用于切割金属、塑料、砖石或非木质建筑材料。将高枝锯用于非指定用途会导致危险情况发生。
• 保持手柄干燥清洁、不含油脂。沾有油脂或油的手柄会发生打滑，可能会造成机器失控。
• 在您了解相关风险及如何避免这些风险之前，切勿尝试砍伐树木。在砍伐树木时，可能会对操作员或旁观者造成严重伤害。
• 本高枝锯不得用于树木砍伐。将高枝锯用于与预期不符的操作，可能会对操作员或旁观者造成严重伤害。
• 我们强烈建议第一次操作链锯的使用者首先在锯木架或支架上练习锯木。

反冲的原因和操作员预防措施

当导板前部或尖部接触物体时，或当木材裹住高枝锯并将其夹在切口中时，有可能出现反冲现象。在某些情况下，尖部接触可能造成强烈的反向作用，导板会朝向操作员，向上向后反冲。沿导板顶部夹住高枝锯可能使导板向操作员快速推回来。任何一种反作用都有可能会造成高枝锯失控，进而导致严重的人身伤害。请勿完全依赖高枝锯自带的安全装置。作为高枝锯使用者，您应采取多项措施来保证切割操作不会造成事故或人身伤害。反弹是高枝锯误用和/或不正确的操作步骤或条件造成的，可以采取下列适当措施加以避免：

• 用大拇指与其他手指环绕高枝锯把手握紧把手，双手握住高枝锯，使身体和手臂保持正确的姿势，以控制反冲力。采取适当的措施后，操作员便可以控制反冲力。切勿松开高枝锯。
• 请勿距离过远，切割高度切勿超过肩膀高度。这有助于防止尖部意外接触，并且能在出现意外时更好地控制高枝锯。
• 请仅使用制造商指定的替换导板和高枝锯。不正确的替换导板和高枝锯可能会导致锯链断裂和/或出现反冲现象。
  请遵照制造商的高校锯修磨和维护说明进行操作。减小深度规高度会导致反冲增加。

高枝剪一般安全警告

在清除卡住的材料时，在存储或维修高枝剪时，请遵守所有的说明。确保开关已关闭且电池组已取出。在清除卡住的材料或进行维修时，高枝剪意外启动可能会导致严重的人身伤害。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

- 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。

· 如有可能被落物砸中，请戴好安全头盔。

- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经认证批准的护目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，必须符合 EN 166。

- 必要时戴上手套，例如在安装、检查或清洁切割设备时。

- 穿上带有防滑鞋底的防护靴或安全鞋。

• 请穿上链锯防护裤子。
• 穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。切勿佩戴珠宝，穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上的位置。

· 确保急救箱触手可及。

产品上的安全装置

警告：请在使用该产品前阅读下面的警告说明。

本节介绍产品的安全功能及其用途，并说明如何进行检查和维护，以确保产品正常运转。有关这些零件在产品上的位置，请参阅产品概览在第776页上一节的说明。

如果产品维护不当或由非专业人士进行保养和/或维修，产品的使用寿命会缩短，发生意外的风险会增加。欲知更多详情请联系距您最近的保养代理商。

警告：不得使用安全组件存在缺陷的产品。产品的安全装备必须按照本节说明进行检查和维护。如果您的产品未通过这些检查中的任何一项，请联系您的保养厂对其进行维修。

小心：本机的保养和维修必须经过专门培训。对于本机的安全设备来说尤其如此。如果在检修过程中出现下述的故障，应与保养厂联络。如果您购买我们的产品，我们承诺提供专业的修理和保养。如果出售本机的零售商不是保养商，应向他咨询离您最近的保养厂的地址。

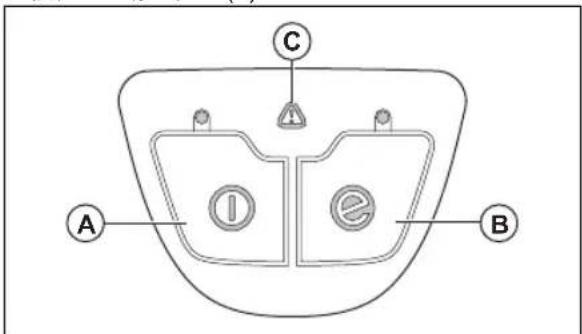

检查键盘情况

1. 按住启动/停止按钮 (A)。

A B C i e

a) LED 指示灯亮起时，表示本产品已启动。 b) LED 指示灯熄灭时，表示本产品已关闭。

1. 有关 SavE 按钮 (B) 的功能，请参阅 启动 SavE 功能在第 786 页上。

2. 如果警告指示灯 (C) 亮起或闪烁，请参阅 故障排除在第 792 页上。

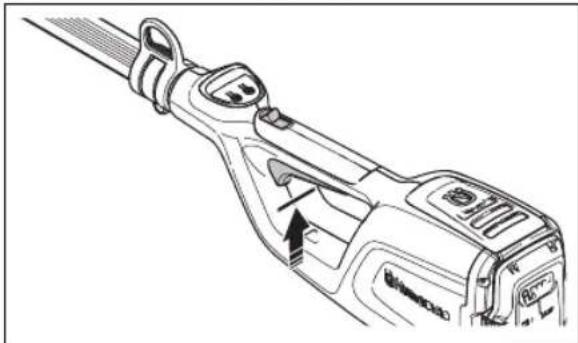

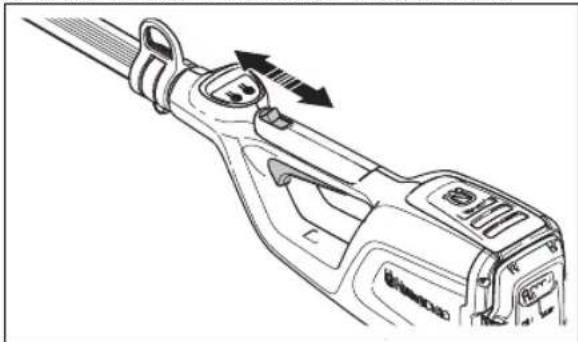

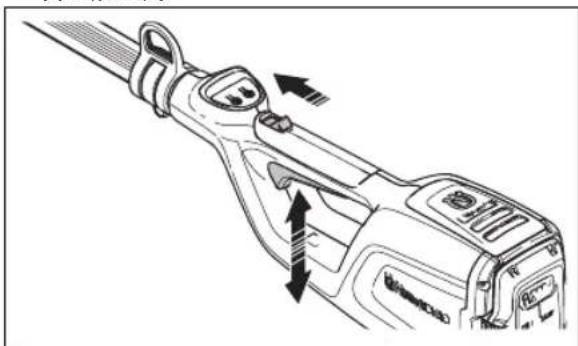

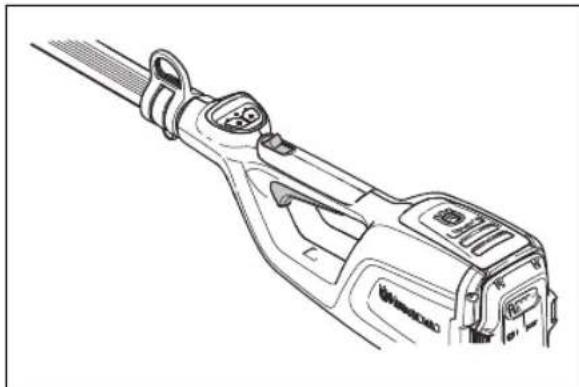

检查开关扳机锁

开关扳机锁用于防止意外操作。松开手柄后，开关扳机和开关扳机锁均会返回原位。

1. 当开关扳机锁处于原位时，确保开关扳机已锁止。

1. 拉动并松开锁，并确保其会返回至其初始位置。

1. 确保开关扳机和开关扳机锁能自由移动，并且复位弹簧工作正常。

1. 启动本产品，请参阅 启动产品在第 785 页上。

2. 全速运转。

3. 松开开关扳机，确保切割锯片完全停止转动。

切割设备一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 仅使用获得批准的导板/锯链组合和锉削设备。有关说明，请参阅维护在第786页上。
• 使用或维护锯链时，请戴上防护手套。静止的锯链也可能导致伤害。
• 使锯齿始终保持正确的锋利度。请遵守相关说明进行操作并使用建议的锉规。损坏或锋利度不正确的锯链会增加发生意外的风险。

- 保持正确的深度规设置。请遵守相关说明进行操作并使用建议的深度规设置。如果深度规设置过大会增加反冲危险。

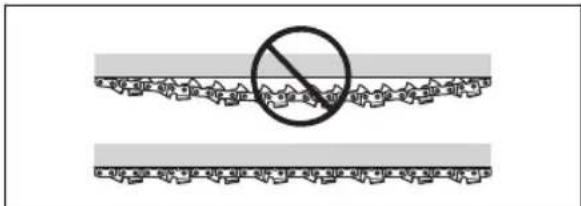

- 确保锯链具有正确的张紧度。如果锯链未紧靠在导板上，锯链可能会脱轨。锯链张紧度不正确会导致导板、锯链和驱动链轮的磨损风险增大。请参阅 附件在第794页上。

- 对切割设备进行定期维护并确保正确润滑。如果锯链未正确润滑，则导板、锯链和锯链驱动链轮的磨损风险会增大。

警告：请在使用本产品前阅读并遵守下面的警告说明。

• 进行作业时，确保 15 米（50 英尺）之内无任何人员或动物靠近。多名操作员在同一区域作业时，应至少保持 15 米的安全距离。否则，存在导致严重人身伤害的风险。如有人靠近，立即关停产品。摆动产品之前务必先查看身后，确保安全区内无人。
• 避免在不良天气下使用本产品，例如浓雾、大雨、强风、严寒等。极热天气可能使产品过热。在天气不良的情况下工作容易令人感到疲倦，更可能造成危险的状况，例如湿滑的地面和不可预测的伐木方向等。
• 切勿允许儿童使用或靠近本产品。由于产品容易启动，儿童如果失于看管，可能会启动机器。这就有可能造成严重的人员伤亡。产品在没有严格看护的情况下应断开电池。
• 确保人员、动物或其他物品不会影响您操控本产品，或者确保其不会接触切割刀片或被切割刀片抛出的松散物体。
• 戴有听觉保护设备时，请留意警告信号或呼喊声。一旦产品停止运行，便取下听觉保护设备。
• 血液循环不佳的人受到过度振动时，可能会导致血液循环系统或神经受损。如果您因过度振动而引起以下症状，请咨询医生。例如：麻痹、感觉麻木、发痒、刺痛、痛楚、体力缺乏、肤色或身体状况发生变化。这些症状通常出现在手指、双手或手腕上。
• 严禁在未安装经检验合格的安全罩的情况下操作切割锯片。安装不恰当规格或破损的安全罩会导致严重的人身伤害。
• 在开始对产品进行任何处理之前，务必先停止产品，取出电池，并确保切割设备已完全停止。不遵循修磨说明进行操作将会极大地增加反冲风险。
• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。避免任何超出您能力范围的使用。
• 避免任何超出您能力范围的使用。
• 如果感到疲倦、服用了酒精、毒品、药物或任何可能影响视力、警惕性、协调能力或判断力的东西，切勿使用本产品。
• 导板端头接触固定物体时，产品会猛地甩向一侧。这种现象称为反冲。反冲力很大，能将本产品和/或操作员推向任何方向，并有可能失去对产品的控制。避免使用导板端头进行锯切。
• 如果发生事故时无法求救，请勿使用本产品。
• 保持充分平衡并站稳。确保您可以稳妥地移动和站立。检查您的周围区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免您需要突然移动。在倾斜地面上工作时，要特别小心。
• 务必检查工作区域。移除所有可能被抛出或缠绕切割刀片的松散物体，如石块、碎玻璃、钉子、钢丝、线绳等。

• 切割张紧的树木时应格外当心。在切割前后，张紧树木有可能重新弹回其正常位置。如果您的站位不正确或者切割位置不正确，那么树木很有可能会击中您或产品，使您失去对产品的控制。这两种情况均会造成严重的人身伤害。

• 请保持平衡并找到牢固的立足处。

• 使用背带支撑产品的重量，以便更容易持拿产品。
• 务必用双手握住本产品。将产品保持在身体右侧。

• 在移动到新的作业区域之前，先停止产品。无论距离多远，在携带或运输产品之前都应先安装运输护板。
• 切勿在本产品运转的情况下放下机器，除非放在您明确可见的位置。
• 如果在温度低于 -10^ 的情况下操作产品，则在开始作业之前，必须在暖和场所存放产品和电池至少24小时。
• 千万不要站在正在切割的树枝正下方。这会造成重伤甚或人员死亡。
• 在架空电力线路附近工作时，请遵守适用的安全规则。
• 本产品并非电绝缘。如果机器触碰到或接近高压电线，会造成死亡或严重人身伤害。电流会通过电弧从一个位置跳到其它位置。电压越高，电流跳变距离越大。电流还可以通过树枝或其它物体传播，尤其是潮湿的物体。产品与高压电线和/或触及电线的物体之间务必至少保持10米的距离。如果您必须要在少于该安全距离的位置作业，请务必与相关的电力公司联系，确保在作业开始之前关闭电源。
• 切割刀片发生故障，可能增加发生意外的风险。

电池安全

警告：请在使用本产品前阅读下面的警告说明。

• 推荐使用电池 BLi10。电池通过软件进行加密。
• 仅将可充电的 BLi10 电池作为电源用于 Husqvarna 相关产品。为避免伤害，请勿用电池为其他装置供电。
• 有发生电击的危险。请勿将电池端子连接到钥匙、螺钉或其他金属上。这会导致电池短路。
• 请勿使用不可充电的电池。
• 请勿将异物放入电池的导气槽中。
• 使电池远离阳光、热量或明火。电池可能导致烧伤和/或化学烧伤。
• 使电池远离雨水和潮湿条件。
• 使电池远离微波和高压条件。
• 请勿尝试拆卸或破坏电池。
  请勿使电池酸液接触您的皮肤。电池酸液可能导致皮肤受伤、腐蚀和烧伤。如有电池酸液入眼，请勿揉搓，用清水冲洗至少15分钟。如果电池酸液接触您

的皮肤，必须用大量清水和肥皂清洗皮肤。获取医疗救护。

• 在 -10^ (14°F) 至 40^ (104°F) 之间的温度下使用电池。
• 切勿用水清洁电池或充电器。请参阅 清洁产品、电池和电池充电器在第 791 页上。
• 切勿使用存在缺陷或损坏的电池。
• 电池在存放时应远离金属物体，如钉子、螺钉或珠宝。
• 使电池远离儿童。

充电器安全性

警告：请在使用本产品前阅读下面的警告说明。

• 如果未遵守安全须知，则有发生电击或短路的危险。
• 除了为您提供的电池充电器之外，请勿使用其他充电器。给 BLi10 电池充电时推荐使用充电器 QC80 / 40-C80。
• 切勿尝试拆卸电池充电器。
• 切勿使用存在缺陷或损坏的电池充电器。
• 切勿用电源线提起电池充电器。要从电源插座断开电池充电器，请拔出插头。切勿拽拉电源线。
• 让所有电线和延长电线远离水、油和锋利的边沿。确保电线不会夹在物体之间，例如门、篱笆或类似物体。
• 切勿在易燃材料或可能导致腐蚀的材料附近使用电池充电器。确保未覆盖电池充电器。如果出现冒烟或着火，拔出电池充电器插头。
• 仅在室内空气流通较好且远离日光的位置为电池充电。请勿在室外为电池充电。请勿在潮湿条件下为电池充电。
• 仅在 5^ C (41°F) 至 40^ C (104°F) 之间的温度下使用电池充电器。在空气流通较好、干燥且远离灰尘的环境下使用充电器。
• 请勿将异物放置在电池的冷却槽中。
• 不得将电池充电器端子连接到金属物体上，否则会使电池充电器短路。
• 使用获得批准的完好墙壁插座。确保电池充电器的电缆没有损坏。如果使用了加长电缆，请确保加长电缆没有损坏。

维护安全须知

警告：请在维护该产品前阅读下面的警告说明。

• 在维护前请取出电池，其他情况如检查或装配产品时，也需取出电池。
• 操作人员只能进行本说明书中介绍的维修和保养工作。更大范围的维修和保养请求助您的保养代理商。
• 切勿用水清洁电池或充电器。强力洗涤剂可能导致塑料损坏。
• 如果您不进行维护，可能会缩短产品的生命周期，并增加发生意外的风险。

- 对于所有的保养和维修工作，有必要进行专门的培训，尤其是有关产品上的安全装置。如果在您维护之后，本说明书中的检查并未全部获得批准，请求助于

您的保养代理商。我们将保证为您的产品提供专业的维修和保养。

- 请仅使用原厂备件。

安装

引言

警告：请先仔细阅读和充分理解安全须知章节，再安装产品。

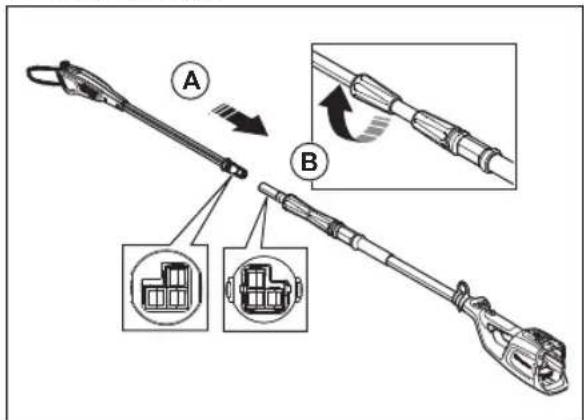

安装驱动轴

1. 确保电气插头对齐。

1. 完全连接驱动轴 (A) 的端部。
   3.拧紧驱动轴(B)锯头侧的螺丝手柄。

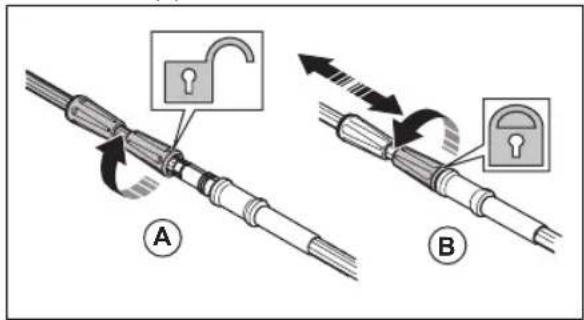

调节驱动轴的长度

1. 松开驱动轴 (A) 电池外壳侧的螺丝手柄。

1. 将驱动轴调整至适当的长度。
   3.拧紧螺丝手柄(B)。

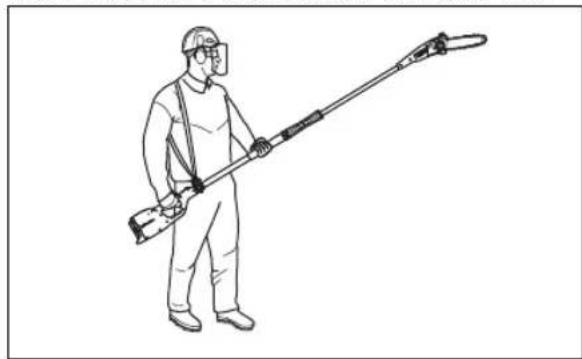

调节背带

操作产品时，务必使用此背带。背带可在操作产品的过程中最有效地控制产品。背带可减少手臂和背部的疲劳感的风险。

1. 穿上背带。
2. 将产品挂到背带支撑钩上。
3. 调节背带的长度，以便支撑钩大约与您的右髋平行。

1. 检查空气吸入口是否有污物和损坏。用刷子清除产品上的草料和树叶。
2. 确保产品正常工作。
   3.拧紧所有螺母和螺丝。

3. 确保锯切头正确安装。

4. 检查锯切头是否受损，例如是否出现裂纹。更换损坏的锯切头。

5. 确保护盖未损坏且正确安装。

连接电池充电器

1. 将充电器连接至具有标牌上规定的电压和频率的电源。

2. 将电源插头插在接地插座中。电池充电器上的 LED 灯会闪烁一下绿灯。

注意：电池温度超过 50^ C/122°F 时将不会充电。如果温度超过 50^ C/122°F，电池充电器将先冷却电池，再充电。

将电池连接至电池充电器

注意：如果这是您第一次使用，请为电池充电。新电池仅充电至 30%。

1. 确保电池干燥。
2. 将电池连接电池充电器。
3. 确保电池充电器上的绿色充电灯亮起。这表示电池与电池充电器正确连接。
4. 当电池上的所有 LED 指示灯 (A) 亮起时，电池充满电。

A BLi Ah

1. 要从电源插座断开电池充电器，请拔出插头。切勿拉拽电线。
2. 从电池充电器中取出电池。

注意：请参阅电池和电池充电器手册，了解更多信息。

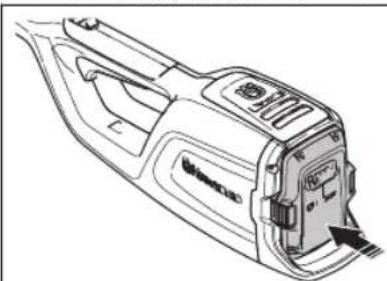

将电池连接到产品

警告：仅使用产品中的 Husqvarna 原装电池。

1. 确保电池已经充满电。
2. 将电池放入产品的电池座中。电池必须能够轻松移入电池座中，否则说明安装不正确。

1. 推动电池的下部，将其完全推入电池座中。听到卡嗒声表示电池已卡紧到位。
2. 确保闩锁正确锁定到位。

启动产品

1. 按住启动/停止按钮，直至绿色指示灯亮起。

警告：靠近架空电线作业时要特别注意。掉落的树枝可能会导致短路。

- 选择自身位置时，尽可能保证选择能以正确角度切割树枝的位置。

90°

- 切割较大的树枝时，分成多段，这样可以控制树枝的掉落位置。另外，请注意掉落的树枝在触地后可能弹向操作人员。

- 绝不要切割树枝根部的突起部位，因为这样会减缓树木恢复的速度，并且会增加真菌侵害的危险。

- 在切割期间，可使用切割头部底座上的停止装置提供支持。这有助于防止切割锯片在树枝上弹跳。

- 先在树枝下方切割出切口，然后再切断整个树枝。这样可以防止撕扯树皮，因为树皮被撕扯后会减缓树木的恢复速度，对树木造成永久损伤。切割深度不得超过树枝厚度的 13 ，以免被卡住。从树枝中拔出切割锯片时，保持链锯运转，以免锯片卡塞。

- 确保站立位置稳固，以免工作时遇到树枝、石头和大树等妨碍。

警告：切勿在不能完全看见切割锯片的情况下打开开关扳机。

启动 SavE 功能

本产品具有 SavE 功能。SavE 功能可使电池的工作时间最长。

1. 按下 SavE 按钮。LED 指示灯亮起以显示该功能已打开。

1. 松开开关扳机。
2. 按下停止按钮，直至绿色 LED 灯熄灭。

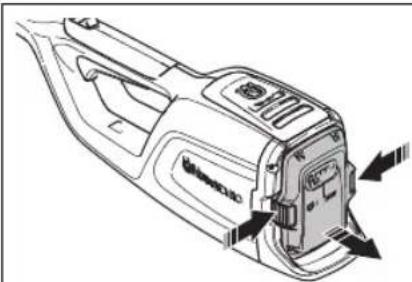

3. 从产品上取下电池。按下两个释放按钮，然后取下电池。

警告：在对本产品进行维护之前，请仔细阅读并充分理解安全须知章节的内容。

警告：在对本产品进行维护之前，请先拆下电池。

维护时间表

警告：在进行维护前请取出电池。

以下是本产品必要维护事项列表。请参阅“维护”一节中的任务，了解更多信息。

维护 每天 每周 每月
用干布清洁本产品的外部。请勿用水清洁。X
确保启动和停止按钮工作正常、无损坏。X
确保开关扳机和开关扳机锁的安全功能正常。	X
确保所有控件工作正常且未受损。X
保持手柄干燥和清洁。确保手柄上没有机油和油脂。	X
确保锯链罩未损坏。更换损坏的锯链罩。X
确保螺丝和螺母均已上紧。X
清洁机油箱盖X
确保电池上的释放按钮工作正常并可将电池锁入本产品中。	X
检查并确认电池充电器未受损且功能正常。	X
确保电池未受损。X
确保电池已充满电。X
确保电池充电器未受损。X
检查所有线缆、接头和连接。确保未损坏或存在污垢。		X
清洁锯链罩。X
检查电池与产品之间的连接。检查电池与充电器之间的连接。			X
确保锯切头未受损。更换损坏的锯切头。	经授权的 Husqvarna 经销商必须执行锯切头的所有保养工作。
检查锯链驱动链轮是否磨损。	在大约 100 个工作小时数后或根据需要更频繁地更换锯链驱动链轮。

润滑切割设备

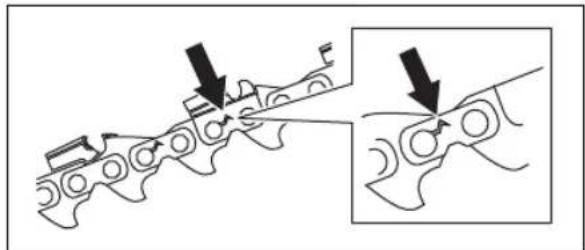

1. 确保铆钉与链节没有裂缝且铆钉不松动。必要时进行更换。

1. 确保锯链轻松弯曲。更换较硬的锯链。
2. 将现有锯链与新锯链进行比较，以检查铆钉与链节是否已磨损。
3. 当切割齿的最长部分小于 4 mm/0.16 in 时，则更换锯链。此外如果切割齿存在裂缝，也应更换锯链。

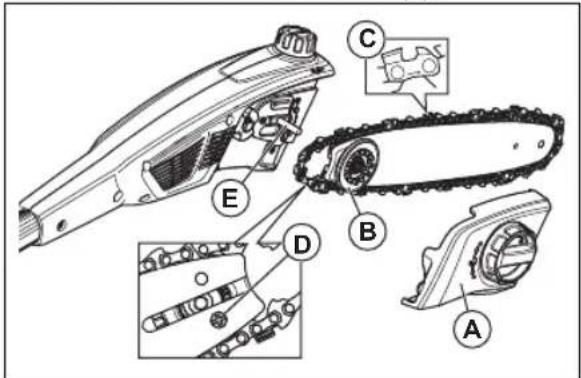

1. 逆时针转动锁定旋钮，并拆下保护盖(A)。

1. 在锯链保持连接的情况下拆下导板。
2. 从导板上拆下锯链。
3. 拆下螺丝 (D)，并拆下齿轮。将齿轮放在附近。
4. 用螺丝 (D) 将齿轮安装到新导板中。
5. 将锯链放入导板的凹槽中。
6. 将导板和齿轮 (B) 安装到导板销 (E) 上。
7. 将锯链安装在驱动链轮周围。确保锯齿指向远离驱动链轮 (C) 的方向。
8. 安装防护罩 (A) 并顺时针转动锁定旋钮。
9. 拉紧锯链。有关说明，请参阅 调整锯链的张紧度在第 790 页上。

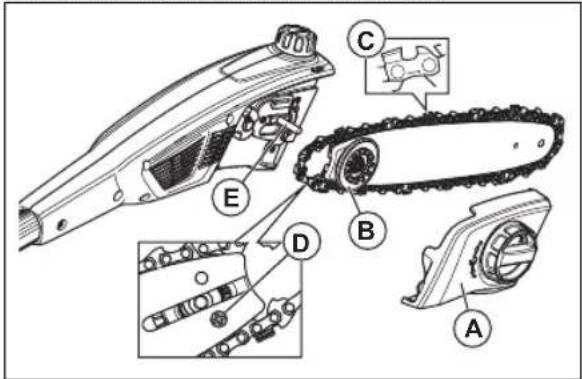

更换锯链

1. 逆时针转动锁定旋钮，并拆下保护盖(A)。

1. 在锯链保持连接的情况下拆下导板。
2. 从导板上拆下锯链。
3. 将新锯链放入导板的凹槽中。
4. 将导板和齿轮 (B) 安装到导板销 (E) 上。
5. 将锯链安装在驱动链轮周围。确保锯齿指向远离驱动链轮 (C) 的方向。
6. 安装防护罩 (A) 并顺时针转动锁定旋钮。
7. 拉紧锯链。有关说明，请参阅 调整锯链的张紧度在第790页上。

磨利锯链

有关导板和锯链的信息

警告：使用或维护锯链时，请戴上防护手套。静止的锯链也可能导致伤害。

使用 Husqvarna 推荐的导板和锯链组合更换磨损或损坏的导板或锯链。这对于确保产品的安全功能是非常必要的。要查看我们推荐的备用导板和锯链组合列表，请参阅附件在第 794 页上。

- 导板长度，in/cm。有关导板长度的信息通常可以在导板后端找到。

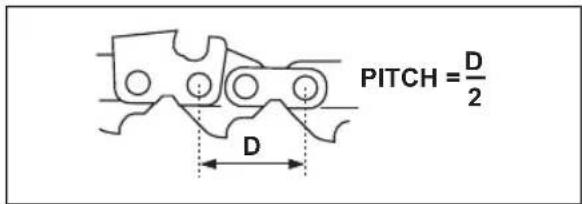

- 锯链节 距 (in)，即锯链驱动链节的间距，必须与导板顶端驱动链轮齿与驱动链轮之间的距离一致。

- 驱动链节的数量。驱动链节的数量由导板的类型确定。

Pure mechanical linkage diagram without any text, numbers, or symbols

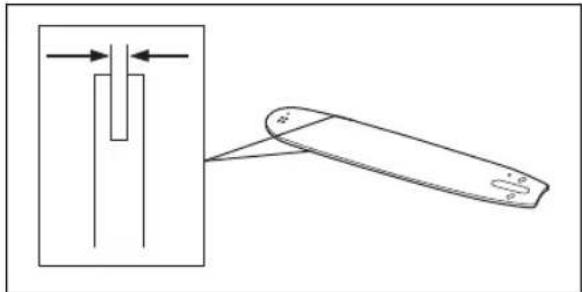

- 导板槽宽度 (in/mm)。导板槽宽度必须与锯链驱动链节的宽度相同。

- 锯链油孔与锯链张紧器孔。导板必须与产品匹配。

请勿使用钝化的锯链。当锯链钝化时，您必须施加更大的压力才能使导板穿过木头。如果锯链严重钝化，则不会出现木片，而是锯末。

锋利的锯链会很容易地穿过木头，产生的小木片会长且厚。

切割齿 (A) 和深度规 (B) 共同构成锯链的切割部分，即锯齿。两者之间的高度差决定切割深度（深度规设置）。

A B

磨利切割齿时，需要考虑以下因素：

- 锉削角。

如果不使用适合的设备，则很难正确磨利锯链。使用Husqvarna锉规。这将有助于保持最大锯切性能并将反冲危险降至最低。

警告：如果不遵守磨利说明，会增加反冲风险。

注意：请参阅磨利切割齿在第789页上以了解有关磨利锯链的信息。

磨利切割齿

1. 用圆锉和锉规磨利切割齿。

注意：请参阅 附件在第 794 页上以了解

Husqvarna 针对您的锯链所推荐的锉刀和锉规的相关信息。

1. 将锉规正确应用于切割齿。请参阅锉规随附的说明。

2. 从切割齿内侧向外移出锉刀。在拉回行程中减小压力。

1. 去除所有锯齿一侧的锉屑。
2. 转动产品，去除另一侧的锉屑。
3. 确保所有锯齿长度相同。

有关如何调整深度规设置的一般信息

磨利切割齿 (A) 时，深度规设置 (C) 会减小。为保持最大锯切性能，您必须清除深度规 (B) 上的锉屑以获得推荐的深度规设置。有关如何获得正确的锯链深度规设置的说明，请参阅技术参数在第 793 页上。

A B C

警告：如果深度规设置过大，那么发生反冲的风险会增加！

调节深度规设置

在调整深度规设置或磨利切割齿之前，请参阅有关如何磨利切割齿的一般信息在第789页上以了解相关说明。建议您每磨利切割齿三次之后调整一次深度规设置。

我们建议您使用我们的深度规工具以获得正确的深度规设置与深度规斜面。

1. 用扁锉和深度规工具来调整深度规设置。请仅使用 Husqvarna 深度规附件来获得正确的深度规设置与深度规斜面。
2. 将深度规工具置于锯链上。

注意：有关如何使用工具的更多信息，请查看深度规工具的包装。

1. 使用扁锉将从深度规工具中凸出的深度规尖端锉除。

警告：张紧度不正确的锯链可能会从导板上脱落，从而导致严重伤害或死亡。

使用锯链时，它会变得更长。定期调整锯链的张紧度以确保其正确，这一点至关重要。操作本产品之前，请检查锯链的张紧度。尽可能张紧锯链，但必须能够用手自如地转动锯链。

注意：新的锯链具有磨合期。在此期间应更加频繁地检查张紧度。

1. 逆时针转动锁定旋钮以解锁链条张紧调节器。

1. 顺时针转动链条张紧调节器以张紧锯链。对锯链施加尽可能大的张力。锯链必须紧靠导板。
2. 确保可以用手自如地转动锯链，并且锯链不会从导板上垂下。

1. 顺时针转动锁定旋钮以锁定链条张紧调节器。

润滑切割设备

警告：如果对切割设备润滑不当，可能导致锯链卡住，从而造成严重的甚至是致命的伤害。

警告：不得使用废油！废油对人员、本产品和环境都具有危害。

锯链润滑机油

• 使用在锯链上具有良好附着性能的锯链润滑机油。锯链润滑机油在任何天气下必须保持其粘度，例如在炎热的夏季或寒冷的冬季。
• 使用 Husqvarna 链条润滑机油，以确保最大限度延长锯链的使用寿命，并减少对环境的污染。如果没有 Husqvarna 锯链润滑机油，请使用标准锯链润滑机油。
• 若某些区域无法获得用于锯链润滑的油，可使用 EP 90 变速箱油。

定期检查机油箱中的油位，以防止损坏锯链和导板。

在运行 1 小时后或当电池电量耗尽时加注锯链润滑机油。

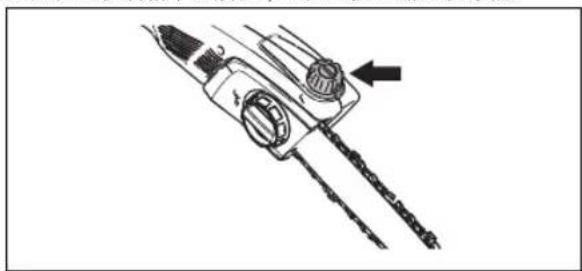

1. 打开锯切头顶部的机油箱盖。
2. 加注 Husqvarna 锯链润滑油。
3. 安装机油箱盖。

检查锯链润滑情况

1. 启动产品，让其以 3/4 速度运转。使导板前部朝向大约 20 厘米（8 英寸）以外的浅色表面。
2. 运转 1 分钟之后，浅色表面上会显示一条油线。
3. 如果 1 分钟之后无法看到油线，请清洁导板内的油道。清洁导板边缘中的沟槽。
4. 启动产品，让其以 3/4 速度运转。使导板前部朝向大约 20 厘米（8 英寸）以外的浅色表面。
5. 运转 1 分钟之后，浅色表面上会显示一条油线。
6. 如果 1 分钟之后无法看到油线，请咨询授权经销商。

检查润滑系统是否不工作

1. 检查导板内的油道是否堵塞。必要时清洁。

1. 检查齿轮箱内的油道是否干净。必要时清洁。
2. 检查导板顶端链轮能否自由转动。如果在进行上述检查之后锯链润滑系统依旧不工作，请与保养厂联系。

1. 检查导板边缘是否有毛刺。用锉刀去除毛刺。

1. 确保导板顶端链轮转动自如，并且导板顶端链轮内的润滑孔未堵塞。必要时进行清洁与润滑。

拉伸

1. 每日转动导板，以延长其使用寿命。

1. 在使用产品后用干布清洁产品。

2. 用干布清洁电池和电池充电器。保持电池导槽清洁。

3. 使用之前，确保电池上的端子和电池充电器保持清洁。

4. 用刷子清洁油箱盖周围。

5. 用刷子清洁保护盖的内表面。

检查电池和电池充电器

1. 检查电池是否受损，例如出现裂纹。

2. 检查电池充电器是否受损，例如出现裂纹。

3. 确保电池充电器的连接线未受损且内部无裂纹。

故障排除

键盘

问题	可能的故障	可能的解决方案
绿色启动指示灯闪烁电池	电池电压低。给电池充电。
警告指示灯闪烁。	过载。	切割锯片已卡住。停止本产品运行。拆下电池。清除切割锯片上的多余材料。松开锯链。
	偏离工作温度。让本产品冷却。
	同时按下了开关扳机和启动按钮。	松开开关扳机并按下启动按钮。
产品不能启动。	电池接头变脏。	使用压缩空气或软刷清洁电池接头。
警告指示灯亮起。	需要对本产品进行维修。	请联系保养代理商。

电池

问题	可能的故障	可能的解决方案
绿色指示灯闪烁。电池电压低。给电池充电。
错误指示灯闪烁。电池电量耗尽。	给电池充电。
	偏离工作温度。	在-10°C(14°F)至40°C(104°F)之间的温度下使用电池。
	过压。从电池充电器中取出电池。
错误指示灯亮起。	电池电压差过大(1V)。	请联系保养代理商。

电池充电器

条件	可能的故障	可能的步骤
充电指示灯呈红色。	永久性电池充电器错误。	请联系您的经销商。
充电指示灯呈绿色闪烁。	温度超出范围,电池太冷或太热,无法使用或充电。	使电池冷却或将其预热。待电池达到合适温度后,即可再次使用或充电。在5°C(41°F)至40°C(104°F)之间的环境温度下使用电池充电器。
充电指示灯呈红色闪烁。	电池故障	请联系您的经销商。

运输及存放

运输及存放

· 随附的锂离子电池遵守危险品法律的要求。
- 请遵守商业运输在包装和标签方面的特殊要求，包括由第三方、运输代理等进行的商业运输。
- 在运送产品前，请与经过危险品专门培训的人员沟通。请遵守所有适用的国家法规。
- 在将电池放入包装中时，用胶带遮住裸露的触点。将电池牢牢固定在包装中，以防移动。
· 进行存放或运输之前请取下电池。
- 将电池和电池充电器放入干燥无霜的空间。
- 不要将电池存放在容易积聚静电的区域。严禁将电池存放在金属盒中。
- 电池存放温度应介于 5^ C / 41^ F 至 25^ C / 77^ F 之间，并避免阳光直射。
- 电池充电器存放温度应介于 5^ C / 41^ F 至 45^ C / 113^ F 之间，并避免阳光直射。
- 只能在 5^ C / 41^ F 至 40^ C / 104^ F 之间的环境温度条件下使用电池充电器。
- 在进行长期存储之前，将电池充电至 30% 至 50% 。
- 将电池充电器存储在封闭、干燥的空间。
- 在存储期间使电池远离电池充电器。请勿使儿童和其他未获批准人员接触设备。将设备存放于可以锁闭的空间。
- 在长期存储本产品之前，应清洁产品并进行全面的保养。

• 在产品上使用运输护板，以防止产品在运输和存储期间造成伤害或损坏。
  · 在运输期间固定好产品。

电池、电池充电器和产品的废弃处理

以下符号表示该产品不属于生活垃圾。请在回收站作为电气和电子设备进行回收。这将有助于避免对环境和人产生损害。

请与当地相关部门、生活垃圾服务机构或您的经销商沟通，了解更多信息。

	120iTK4-P
马达
类型 PMDC 36V
链速,m/s 10
特点
低功耗模式 savE
机油箱
容量, l/cm^3	0.07/70
重量
不含电池,kg/lb 4.1/9.1
噪音释放 ^91
声功率级测量值,dB(A) 93.79
声功率级保证值 L_WA ,dB(A) 97
声压级 ^92
操作人员耳边的等效声压级,dB(A) 80.6
振动水平 ^93
手柄振动水平根据ISO 22867 测量得出,单位为 m/s^2
收缩,前手柄/后手柄0.793/0.676
伸长,前手柄/后手柄1.475/0.773

仅在产品中使用原装 Husqvarna BLi 电池。

认可电池

电池	BLi10
类型 锂离子电池
电池容量, Ah 请参阅电池额定值标识
额定电压 (V) 36
重量, kg 0.8

认可电池充电器

电池充电器	QC 80 40-C80
输入电压,V 100-240 100-240
频率,Hz 50-60 50-60
功率 (W) 80 72

附件

导板和锯链组合

以下组合均已获得 CE 批准认证。

导板			锯链
长度(in)	节距(in)	量规(mm)	类型	长度,驱动链节的数量

92 根据 ISO 22868 标准，等效声压级计算为在不同作业条件下不同声压级的时间加权能量总值。等效声压级的典型统计离差为标准偏差 3 dB (A)。
93 等效振级的报告数据中具有一个 1.5 米/秒 ^2 的典型统计离差（标准偏差）。

导板 锯链
10 1/4" 1.3 H	usqvarna H00 58

锯链锉削和锉规

使用建议的锉规以获得正确的锉削角度。我们建议您始终使用建议的锉规来恢复锯链的锋利度。

如果不清楚您的产品上配备哪款锯链，请咨询您的保养代理商。

	毫米/英寸 毫)
00 4.0 /	5/32 85° 30° 0°	0.65/0.025 50	56981-03 5796	536-01

一致性声明

欧盟一致性声明

我们 Husqvarna AB（地址：SE-561 82 Huskvarna，Sweden，电话：[phone]）谨此声明，本产品：

描述 电池动力伸缩式高枝锯
品牌 Husqvarna
类型/型号 120iTK4-P
标识 2022 及之后的序列号

完全符合以下欧盟指令和法规的要求：

法规 描述
2006/42/EC “关于机械”
2014/30/EU “关于电磁兼容性”
2000/14/EC “关于室外噪声”
2011/65/EU “关于限制使用某些有害物质”

适用标准如下：

EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018.

TÜV Rheinland LGA Products GmbH (地址：Tillystrasse 2, D-90431 Nuernberg, Germany, 0197) 已按照机械指令 (2006/42/EC) 中第 12 条第 3b 款规定进行了自愿性 EC 型式检验。

EC 型式检验证书编号为：

BM 50491650 0001

Huskvarna 2022-05-13

A Jiu

Husqvarna AB 研发经理 Claes Losdal

技术文档负责人

Husqvarna®

www.husqvarna.com

Original instructions Оригинални инструкции Původní pokyny Originale instruktioner Originalanweisungen Архікєє однієє Instrucciones originales Originaaljuhend Alkuperäiset ohjeet Instructions d'origine Originalne upute

Eredeti útmutatás Istruzioni originali 取扱説明書原本 원본 설명서 Originalios instrukcijos

Lietošanas pamācība Arahan asal Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni inițiale Оригинальные инструкции Pôvodné pokyny Izvirna navodila Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції VN - Các chỉ dăň ban dău 原始说明
