NAUDOJIMO INSTRUKCIJA 120iTK4P HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 404

Gedimai ir jų šalinimas....411

Gabenimas ir laikymas 412

Techniniai duomenys....413

Priedai....414

Atitikties deklaracija.... 415

lvadas

Gaminio aprašas

„Husqvarna 120iTK4-P“ yra akumuliatorinės aukštapjovės teleskopiniu vamzdžiu.

Nuolat stengiamės padidinti jūsų saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos kreipkitės i savo techninės priežiūros atstovą.

Naudojimas

Gaminj naudokite šakų ir šakelių kirpimui. Nenaudokite gaminio kitiems darbams.

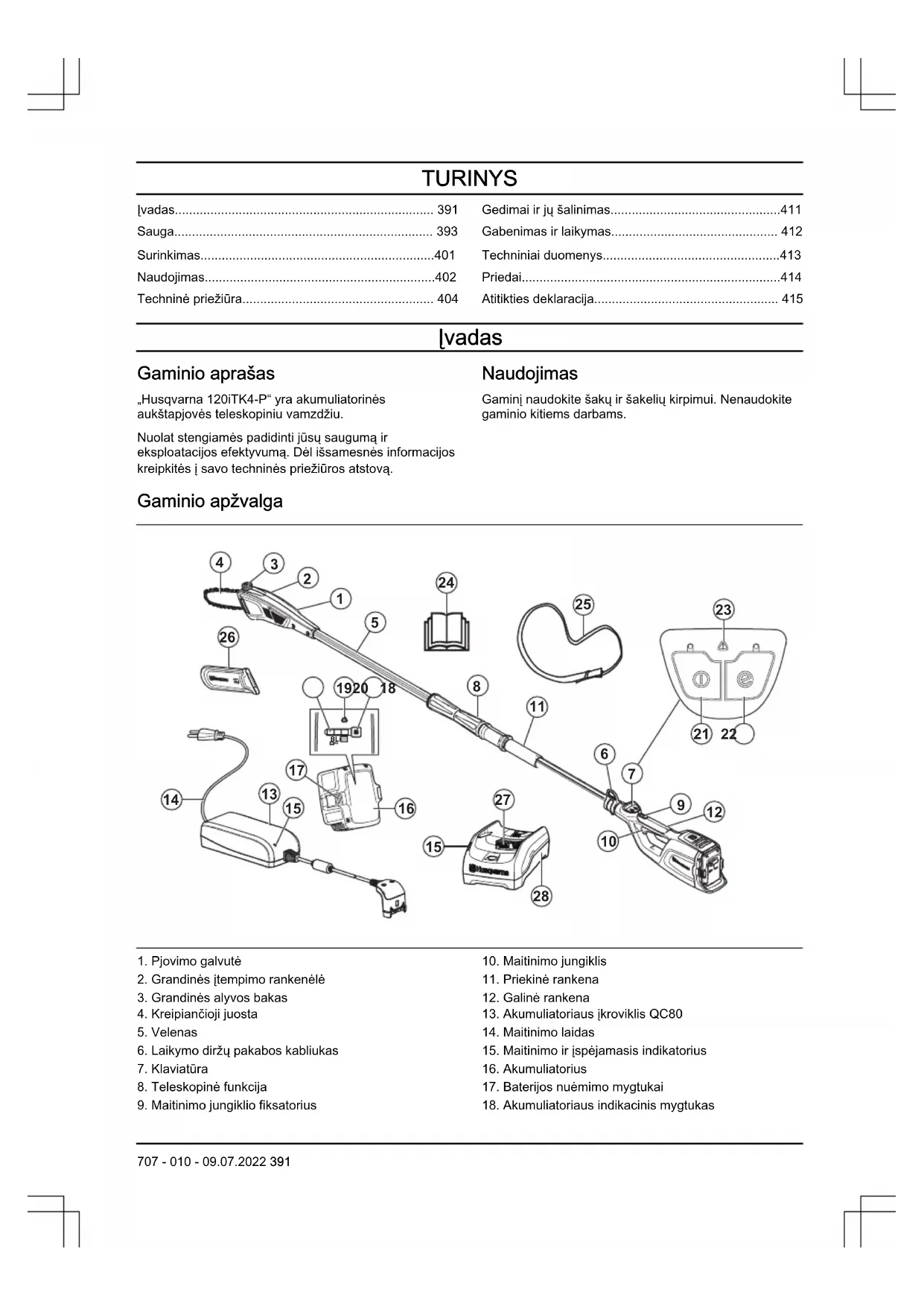

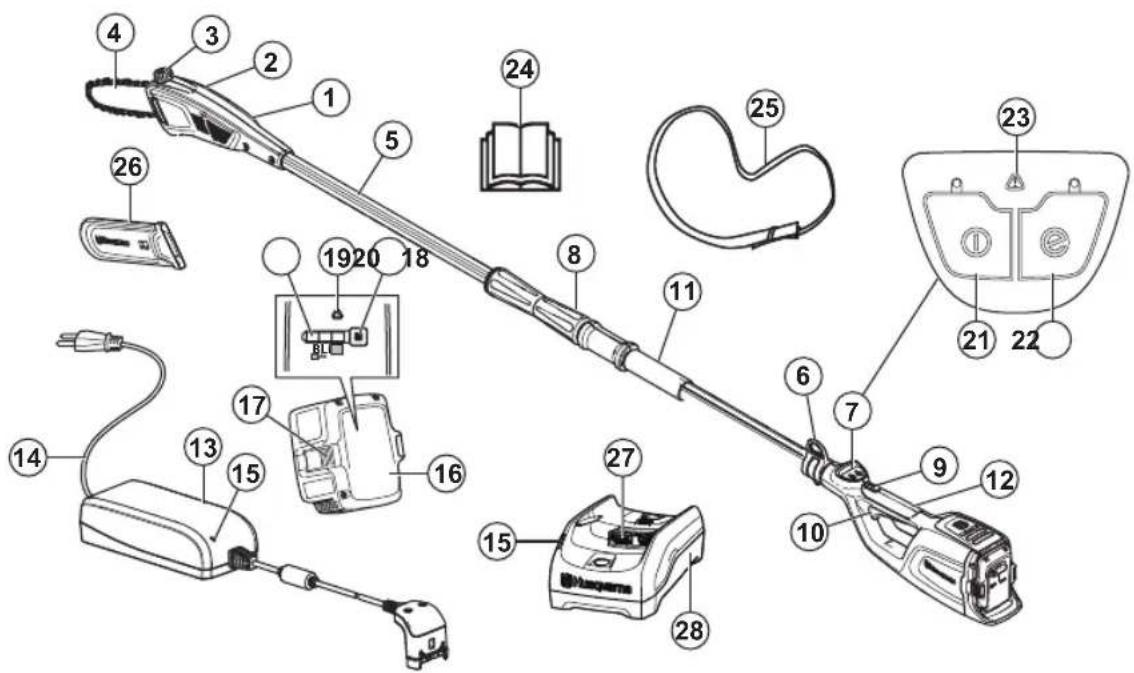

Gaminio apžvalga

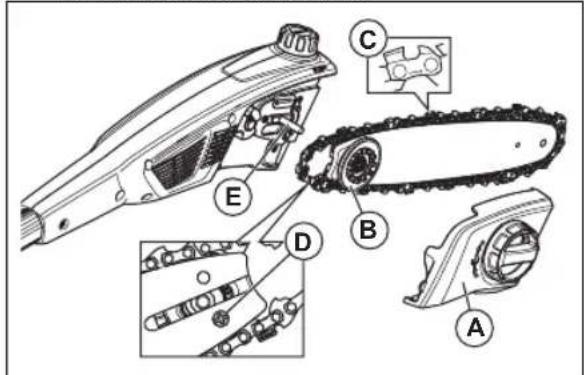

1. Pjovimo galvutė

2. Grandinès įtempimo rankenėlė

3. Grandinės alyvos bakas

4. Kreipiančioji juosta

5. Velenas

6. Laikymo diržų pakabos kabliukas

7. Klaviatūra

8. Teleskopinė funkcija

9. Maitinimo jungiklio fiksatorius

10. Maitinimo jungiklis

11. Priekinė rankena

12. Galiné rankena

13. Akumuliatoriaus jkroviklis QC80

14. Maitinimo laidas

15. Maitinimo ir įspėjamasis indikatorius

16. Akumuliatorius

17. Baterijos nuémimo mygtukai

18. Akumuliatoriaus indikacinis mygtukas

19. lspėjamasis šviesos diodas

20. Akumuliatoriaus indikacinis šviesos diodas
21. Paleidimo / stabdymo mygtukas
22. „SavE“ mygtukas
23. lspėjamasis šviesos diodas
24. Naudojimo instrukcija
25. Diržai
26. Transportavimui skirtas apsauginis elementas
27. Jungtis
28. Akumuliatoriaus jkroviklis 40-C80

Simboliai ant gaminio

I SPÉJIMAS! Šis gaminys gali būti pavojingas. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės. Todėl ypač svarbu perskaityti ir suprasti šias naudojimosi instrukcijas. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.

Vietose, kur ant jūsų gali užkristi daiktų, dévėkite apsauginį šalmą. Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones.

Naudokite patvirtintas apsaugines pirštines.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį i elektros ir elektronikos įrenginių perdirbimo punktą.

Šis gaminys atitinka taikomas EB direktyvas.

Vardiné jtampa, V

Nepalikite lietuje.

Rankas laikykite patrauktas nuo peilio (tik naudojant teleskopines gyvatvorių žirkles).

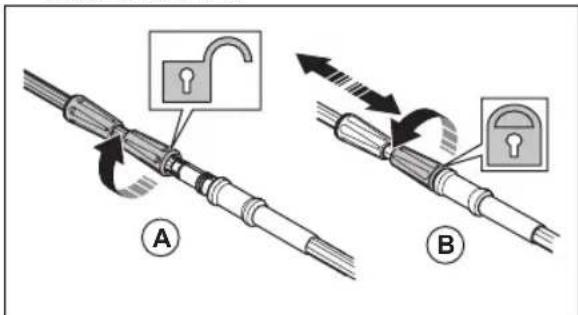

Teleskopinė funkcija.

Norédami atlaisvinti rankenėlę, pasukite i kairę, norédami priveržti – i dešinę.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Nuolatiné srové.

Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra arti įtampos laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Elektros energija gali būti perduodama iš vieno taško į kitą taip vadinamu įtampos lanku. Kuo įtampa aukštesnė, tuo didesniu atstumu elektros energija gali būti perduodama. Elektros energija gali būti perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėgni. Visada būkite mažiausiai 10 m atstumu tarp produkto ir įtampos laidų bei / arba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu, visada susisiekite su energiją tiekiančią bendrove, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjungta.

Produkto operatorius dirbdamas turi užtikrinti, kad kiti žmonės ar gyvuliai neprieitų arčiau nei 15 metrų atstumu.

yyyyMMddxxxxx

Nominalių parametru plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, ww yra pagaminimo savaitė, o xxxx yra serijos numeris.

Pasižymėkite: Kiti ant įrenginio pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavimams.

Simboliai ant akumuliatoriaus ir (ar) akumuliatoriaus jkroviklio

Nuvežkite ši gamini i elektros ir elektronikos jrenginių perdirbimo punktą. (galioja tik Europoje)

Apsaugotas transformatorius.

Akumuliatoriaus jkroviklj naudokite ir laikykite tik uždarose patalpose.

Dviguba izoliacija.

Atsakomybė už gamini

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba ji suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Ispėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPÉJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nuimkite akumuliatorių, kad netyčia nejjungtumėte gaminio.
• Šis įrankis gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys

gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

• Nenaudokite gaminio, jei pasikeitė jo pradinės specifikacijos. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai atliekant gaminio techninę priežiūrą galima rimtai arba mirtinai susižeisti.
• Prieš darbą atlikite produkto patikra. Žr. Gaminio apsauginės priemonės psl. 397 ir Techninė priežiūra psl. 404. Sugadinto produkto nenaudokite. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.
• Saugokite, kad su gaminiu nežaistų vaikai. Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir / arba akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą. Vietos teisės aktuose gali būti nustatytas jauniausias amžius, nuo kurio galima naudoti tokius įrenginius.
• Laikykite gaminj užrakintoje patalpoje, kad jo nepasiektu vaikai arba neigalioti asmenys.
• Akumuliatorių laikykite ten, kur jos negali pasiekti vaikai.
• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus operatoriaus ir pašalinių asmenų kūno sužalojimus ir net mirtį.

Pasižymėkite: Naudojimą gali reglamentuoti nacionaliniai arba vietos teisės aktai. Laikykitės nustatytų taisyklių.

Bendrieji saugos įspėjimai naudojant elektros įrankius

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite sukelti gaisrą, patirti elektros smūgį ir (arba) rimtai susižeisti.

Pasižymėkite: Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „elektros įrankis“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) elektros įrankį arba akumuliatoriumi maitinamą (belaidį) elektros įrankį.

Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.
• Nenaudokite elektros įrankių sprogiose aplinkose, pavyzdžiui, ten, kur yra lengvai užsidegančių skysčių, dujų arba dulkių. Elektros įrankiai kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.
• Naudodami elektros įrankį, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti įrenginio kontrolę.

Elektrosauga

• Elektros įrankių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokių nors būdu perdaryti kištuko. Jei naudojate įžemintus elektros įrankius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių, pavyzdžių, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.
• Nelaikykite elektros įrankių lietuje arba drėgnoje aplinkoje. Į įrenginį patekęs vanduo padidina elektros smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite įrankio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti elektros įrankio kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalu, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei elektros įrankį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

- Jeigu elektros įrankį būtina naudoti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukikliu (|GP) apsaugotą maitinimo šaltinį. Naudojant |GP, sumažėja elektros smūgio pavojus.

Asmens sauga

• Pavojinga! Nedirbkite arti elektros energijos liniju. [renginys nesukurtas taip, kad apsaugotų nuo elektros smūgio, jei įvyktų sąlytis su virš galvos esančiomis elektros linijomis. Peržiūrėję vietines taisykles sužinokite, koks yra saugus atstumas nuo virš galvos esančių elektros liniju, ir prieš padėdami naudoti aukštapjovę su pjūklo grandine įsitikinkite, kad darbinė padėtis yra saugi.
• Naudodami elektros įrankį, būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite elektros įrankio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant elektros įrankiais netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.
• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo (OFF) padėtyje. Jei nešite elektros įrankį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra ijungimo padėtyje, gali įvykti nelaimingas atsitikimas.
• Prieš įjungdami elektros įrankį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančioje elektros įrankio dalyje paliktas veržliaraktis arba raktas gali sužeisti.
• Per plačiai neužsimokite. Visada tvirtai stovėkite ant koju ir laikykite pusiausvyra. Tokiu būdu geriau kontroliuosite elektros įrankį netikėtose situacijose.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų, drabužių ir pirštinių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.
• lgudę naudotis įrankiais ir prie jų pripratę nenustokite paisyti įrankių saugos principų. Dėl neatsargių veiksmų galite rimtai susižeisti vos per akimirką.
• Tikrasis vibracijos dydis elektrinio jrenginio darbo metu gali skirtis nuo nurodytos suminės vertės, kadangi tai priklauso nuo jrenginio naudojimo būdų. Operatoriai turi naudoti atitinkamas saugos priemones, kurios pasirenkamos įvertinus realias darbo sąlygas (atsižvelgiant į visas darbo ciklo fazes,

t.y. jrenginio išjungimo (nenaudojimo) trukmę, darbo tuščiaja eiga ir realaus pjovimo trukmes).

Elektros įrankių naudojimas ir priežiūra

• Dirbdami su elektros įrankiu nenaudokite jėgos. Naudokite savo darbui tinkamą elektros įrankį. Naudojant tam tikslui skirtą elektros įrankį, darbas bus atliktas saugiau ir greičiau.
• Jeigu paspaudus jungiklį elektros įrankis nejsijungia arba neišsijungia, nenaudokite įrankio. Elektros įrankis, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti taisomas.
• Prieš reguliuodami elektros įrankius, keisdami priedus arba padėdami saugoti, ištraukite maitinimo laido kištuką iš elektros lizdo ir (arba) atjunkite akumuliatorių bloką. Laikantis šių prevencinės apsaugos priemonių, sumažėja netyčinio elektros įrankio įjungimo rizika.
• Nenaudojamus elektros įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti elektros įrankio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose elektros įrankiai yra pavojingi.
• Prižiūrėkite elektros įrankius. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką elektros įrankio veikimui. Prieš naudojant, sugedusį elektros įrankį reikia sutaisyti. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektros įrankių.
• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.
• Elektros įrankius, priedus, įrankių galąstuvus ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami elektros įrankį ne pagal paskirtį, galite sukelti pavojingą situacija.
• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose.

Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu ikrovikliu. Ikroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui ikrauti.
• Elektros įrankius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.
• Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė.

Techninė priežiūra

• Elektros įrankio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta elektros įrankio sauga.
• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai.

Aukštapjovės saugos įspėjimai – asmeninė sauga

• Naudodami šią aukštapjovę, laikykite visas kūno dalis atokiau pjūklo grandinės. Prieš įjungdami aukštapjovę įsitikinkite, kad jis prie nieko nesiliečia. Bent trumpam atitraukus dėmesį nuo veikiančios aukštapjovės, jis gali įtraukti jūsuų drabužius ar kūno dalis.
• Visada tvirtai laikykite aukštapjovę už rankenų – dešine ranka už užpakalinės rankenos, kaire – už priekinės rankenos. Jeigu pjūklą laikysite sukeitę rankas, galite sunkiai susižeisti, todėl niekuomet taip nedarykite.
• Aukštapjovę laikykite tik už izoliuotų rankenos paviršių, nes pjūklo grandinė gali paliesti paslėptus laidus ar savo pačios kabelį. Pjūklo grandinėms susilietus su laidu, kuriuo teka elektros srovė, atviros metalinės aukštapjovės dalys gali įsielektrinti ir operatorius gali gauti elektros smūgį.
• Užsidėkite akių apsaugos priemones. Be to, rekomenduojama dévėti apsaugines klausos, galvos, rankų ir kojų priemones. Tinkamos apsauginės priemonės sumažina sužeidimo pavojų skriejant atplaišoms ar atsitiktinio prisilietimo pavojų.

• Visuomet tvirtai stovėkite ant kojų ir pjaukite grandininių pjūklu tik tuomet, kai stovite ant nejudančio, tvirto ir lygaus paviršiaus. Stovėdami ant tokių nestabilių paviršių galite prarasti pusiausvyrą ar nesuvaldyti aukštapjovės.

• Pjaudami įtemptą šaką saugokitės, kad ji neatšoktu atgal. Atsileidus medžio skaidulu įtampa, įtemptą šaka gali atsitrenkti į pjūklo naudotoją ir (ar) išmušti aukštajjove iš rankų.

• Ypač atsargiai pjaukite krūmus ir jaunus medelius. Aukštapjovė gali įstrigti plonuose kamienuose ir atšokti i jus arba išversti iš koju.
• Vadovaukitės juostos ir grandinės sutepimo, grandinės įtempimo ir keitimo instrukcijomis. Netinkamai įtempta ar sutepta grandinė gali nutrūkti arba pjaunant pjūklas gali atšokti atgal.
• Išjungta grandinini pjūkla neškite paemę už priekinės rankenos ir laikydami kuo toliau nuo savęs. Aukštapjovę neškite ir laikykite tik uždėję kreipiančiosios juostos gaubtą. Tinkamai laikant aukštapjovę, mažėja pavojus atsitiktinai prisiliesti prie besisukančios grandinės.
• Pjaukite tik medieną. Nenaudokite aukštapjovės ne pagal paskirtį. Pavyzdžiui, aukštapjove nepjaukite metalo, plastiko, mūro ar kitų ne medinių statybinių medžiagų. Naudodami aukštapjovę ne pagal paskirtį, galite sukelti pavojingas situacijas.
• Rankenos visuomet turi būti sausos ir švarios (neišteptos alyva ar tepalais). Alyvuotos rankenos būna slidžios, todėl galite nesuvaldyti pjūklo.
• Nebandykite nuleisti medžio, kol nežinote visų grėsmių ir kaip jų išvengti. Nuleidžiant medį operatorius arba aplinkiniai gali rimtai susižeisti.
• Ši aukštapjovė nėra skirta medžiams nuleisti.Naudojant aukštapjovę nenumatyta paskirtimi operatorius arba aplinkiniai gali rimtai susižeisti.
• Pradedantiesiems pjovėjams primygtinai rekomenduojame pradžioje pasimokyti pjauti rąstus, pasidėjus ant ožio malkoms pjauti ar atitinkamos atramos.

Atatrankos priežastys ir operatoriaus apsauga

Atatranka gali įvykti pjovimo juostos galui palietus daiktą arba medžio pjūvio vietai susispaudus ir sugnybus aukštapjovę. Kai kuriais atvejais juostos galo prisilietimas gali sukelti staigią atvirkštinę reakciją, kai kreipiamoji juosta atšoka į viršų ir atgal į operatorių. Jeigu kreipiamosios juostos galas įstringa, aukštapjovė gali staigiai atšokti atgal į operatorių. Dėl bet kurios iš šių reakcijų galite nesuvaldyti aukštapjovės ir sunkiai susižeisti. Niekuomet nepasitikėkite vien tik aukštapjovėje įtaisytomis saugos priemonėmis. Kaip aukštapjovės naudotojas jūs turite pats saugotis nelaimingų atsitikimų ir pasirūpinti keliomis saugumo priemonėmis. Atatürk ůvyksta dėl netinkamo aukštapjovės naudojimo ir (arba) netinkamų naudojimo procedūrų arba sąlygų ir jos galima išvengti, laikantis tinkamų saugumo priemonių, nurodytų toliau.

- Aukštapjovę laikykite abiem rankomis tvirtai suêmę jos rankenas ir stovėkite taip, kad galėtumėte atlaikyti atatrankos smūgį. Operatorius gali valdyti atatrankos jėgas, jeigu jis tinkamai elgiasi. Nepaleiskite aukštapjovės.

• Nesistenkite pasiekti tolimos šakos ir nepjaukite nieko aukščiau už savo pečių liniją. Taip išvengsite netyčinio pjūklo galo prisilietimo ir geriau valdysite aukštapjovę netikėtomis aplinkybėmis.
• Naudokite tik gamintojo nurodytas atsargines kreipiančiąsias juostas ir aukštapjoves. Dėl netinkamų atsarginių kreipiančiųjų juostų ir aukštapjovių gali nutrūkti grandinė ir (arba) galite patirti atatranką.
• Laikykitės gamintojo pateiktų aukštąpjovių galandimo ir techninės priežiūros instrukcijų. Sumažinus gylio matuoklio aukštį gali padidėti atatranką.

Bendrieji aukštapjovės saugos įspėjimai

Laikykitės visų nurodymų, kai valote užstrigusią medžiagą, laikote aukštapjovę arba atliekate jos techninę priežiūrą. Įsitikinkite, kad jungiklis išjungtas, o akumuliatorių blokas išimtas. Dėl netikėto aukštapjovės jsijungimo, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra galima sunkiai susižeisti.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudodami jrenginj būtinai dévěkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavjoaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą jranga.
• Jei yra tikimybė, kad jums ant galvos gali nukristi sunkus objektas, naudokite šalma.

- Naudokite patvirtintas apsaugines ausines.

- Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai

akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

- Apsiaukite apsauginiais auliniais batais arba batais neslidžiais padais.

- Naudokite kelnes su apsauga nuo pjūklo.

- Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių, atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.

- Netoliese turi būti pirmosios pagalbos vaistinėlė.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą.

Žr. instrukcijas skyriuje Gaminio apžvalga psl. 391 ir sužinokite, kokioje vietoje tos dalys yra gaminyje.

Gaminio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPÈJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra paželostos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto.

PASTABA: įrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

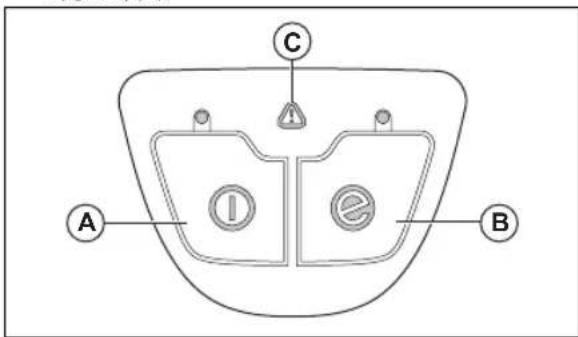

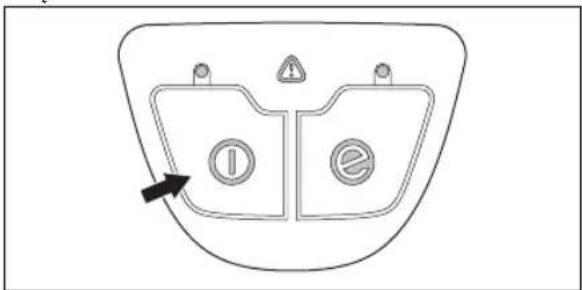

Klaviatūros patikra

1. Paspauskite ir laikykite paleidimo / stabdymo mygtuką (A).

a) Gaminys ijungtas, kai šviečia šviesos diodas. b) Gaminys išjungtas, kai užgęsta šviesos diodas.

1. Informacijos apie „SavE“ mygtuko funkcija žr. „SavE“ funkcijos jungimas psl. 404.
2. Jeigu įsižiebia arba mirksi įspėjamasis indikatorius (C), žr. Gedimai ir jų šalinimas psl. 411.

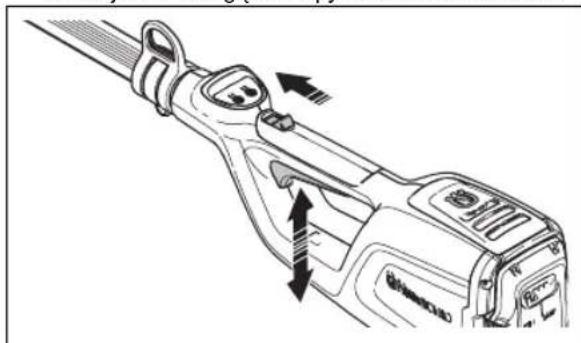

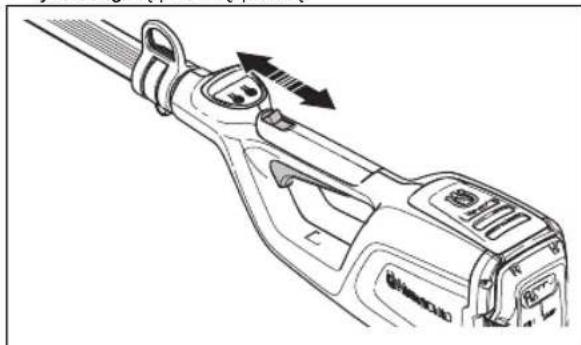

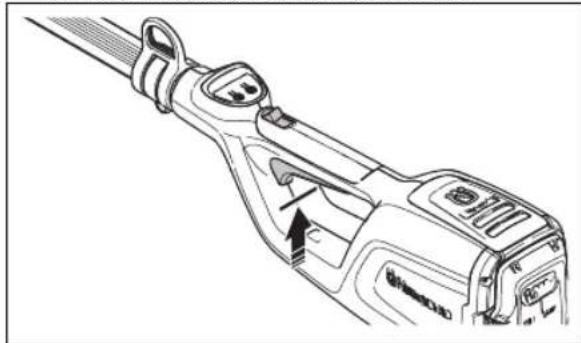

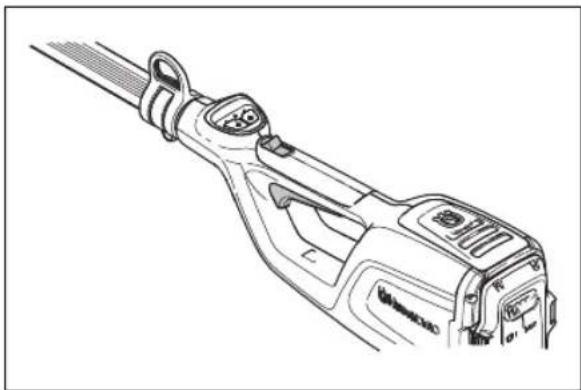

Maitinimo jungiklio užrakto patikra

Maitinimo jungiklio fiksatorius apsaugo nuo atsitiktinio jsijungimo. Atleidus rankeną, tiek maitinimo jungiklis, tiek jo fiksatorius grižta i pradinę padėtį.

1. [sitikinkite, kad maitinimo jungiklis yra užfiksuotas, kai fiksatorius yra savo pradinėje padėtyje.

1. Patraukite ir atlaisvinkite fiksatorių; įsitikinkite, kad jis juda atgal i pradinę padėtį.

1. [sitikinkite, kad maitinimo jungiklis ir fiksatorius laisvai juda ir kad grjžimo spyruoklė veikia tinkamai.

1. Ijunkite gaminj, žr. Gaminio paleidimas psl. 403.

2. |junkite didžiausiu greičiu.

3. Atleiskite maitinimo jungiklj ir jsitikinkite, kad pjovimo įtaisas visiškai sustoja.

Saugos nurodymai pjovimo įrangai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudokite tik patvirtintus kreipiančiosios juostos / pjūklo grandinės derinius ir šlifavimo įrangą. Instrukcijas žr. Techninė priežiūra psl. 404.
• Naudodami grandinini pjūkla arba atlikdami jo priežiūra, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti.

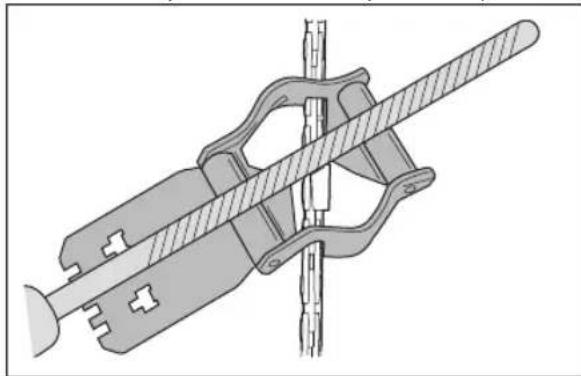

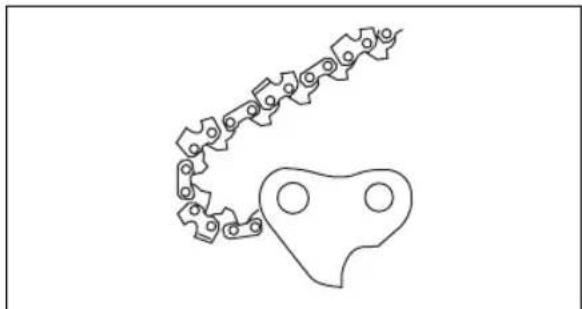

• Pasirūpinkite, kad pjovimo dantukai visada būtų gerai išgaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną. Pažeista arba netinkamai pagaląsta pjūklo grandinė padidina nelaimingų atsitikimų pavojų.

- Tinkamai nustatykite gylio reguliavimo ribotuvą. Laikykitės instrukcijų ir naudokite rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Per didelis gylio ribotuvo nustatymas padidina atatrankos smūgio pavojų.

- [sitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei pjūklo grandinė néra prigludusi prie kreipiančiosios juostos, ji gali nukristi. Del netinkamo pjūklo grandinės įtempimo padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. Žr. Priedai psl. 414.

- Reguliariai atlikite pjovimo įrangos techninę priežiūrą ir tinkamai ją sutepkite. Jei pjūklo grandinė nėra tinkamai sutepta, padidėja kreipiančiosios

juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas.

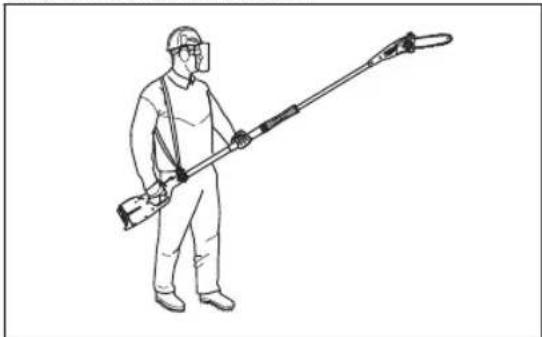

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite ir laikykitės toliau nurodytų įspėjimų.

• Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų (50 pėdų) neprisiartintų žmonės ar gyvūnai. Kai toje pačioje darbo vietoje dirba keli naudotojai, saugus atstumas yra 15 m. Antraip kyla pavojus rimtai susižeisti. Kam nors priartėjus, nedelsdami sustabdykite gaminiį. Niekada nesisukinėkite su gaminių prieš tai nejsitikinę, ar už jūsų nieko nėra.
• Niekada nenaudokite gaminio esant nepalankioms oro sąlygoms, pavyzdžiui, esant tirštam rūkui, stipriai lyjant, esant dideliam šalčiui ir pan. Dėl per karšto aplinkos oro gaminys gali perkaisti. Darbas blogu oru vargina ir dažnai atsiranda kitų pavojų, pvz., apledėjusi žemė, žaibavimas, nenuspėjama medžio kritimo kryptis ir pan.
• Neleiskite vaikams naudoti gaminio ar būti arti jo. [renginj užvesti labai paprasta, todėl neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, jog iškyla pavojus sunkiai susižeisti. Kai neprižiūrite jrenginio, visuomet atjunkite bateriją.
• Užtikrinkite, kad žmonės, gyvuliai ar kiti objektai nepaveiks jūsų pjovimo įtaiso valdymo ir jų nepasieks pjovimo įtaisas arba pjovimo įtaiso sviesti palaidi objektai.
• Jeigu dévite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjungus įrenginį visada nusiimkite apsaugines ausines.
• Ilgalaikė vibracija gali pakenkti silpnos kraujo apytakos žmonių kraujo apytakai ir nervų sistemai. Pajutę pernelyg stiprios vibracijos sukeltus simptomus, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgsėjimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose.

• Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei nejrengta pripažinta apsauga. Jei sumontuota netinkama ar netvarkinga apsauga, tai gali būti sunkių sužeidimų priežastimi.

• Prieš atlikdami gaminio priežiūros darbus visada sustabdykite gaminį, išimkite akumuliatorių ir įsitikinkite, kad pjovimo įranga sustojusi. Galandimo instrukcijų nesilaikymas žymiai padidina pjūklo grandinės atatrankos smūgio pavojų.

• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves. Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.
• Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.
• Niekada nedirbkite gaminiu, jei esate pavargęs, išgėręs alkoholio ar vartojate medikamentus, kurie gali veikti Jūsu regėjima, nuovoką ar koordinacija.
• Kai pjovimo juostos galas paliečia nejudanti objekta, gaminys gali būti stipriai atmestas šalin. Tai vadinamoji atatranka. Atatranka gali būti toks stiprus, kad gaminys / operatorius bus nustumtas bet kuria kryptimi ir jrenginys taps nevaldomas. Nepjaukite pjovimo juostos galu.
• Niekada nenaudokite jrenginio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.
• Stovėkite išlaikydami gerą pusiausvyra ir ant stabilaus pagrindo. Išitikinkite, kad galite saugiai judėti iri stovėti. Apžiūrėkite, ar jūsų darbo vietoje nėra klūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.
• Visuomet patikrinkite darbo vietą. Pašalinkite visus palaidus daiktus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išmetami arba įsipinti į pjovimo įrangą.
• Ypač atsargus būkite pjaunant įsitempusius medžius. Įtemptas medis gali netikėtai sugrižti į pirminę padėtį prieš ar po pjovimo. Jei Jūs stovėsite iš neteisingos pusės ir netinkamai parinksite pjovimo vietą, atšokdamas medis gali kliudyti Jus ar įrenginį taip, kad Jūs neteksite pusiausvyros. Abiem atvejais galite sunkiai susižeisti.
• Tvirtai laikykite pusiausvyrą ir tvirtai remkitės i žemę kojomis.
• Naudokite diržą gaminio svoriui laikyti ir jo valdymui palengvinti.
• Gaminj visada laikykite abiem rankomis. Gaminj laikykite dešinėje kūno pusėje.

- Sustabdykite gamini prieš pernešdami ji j kitą darbo vietą. Jei pernešate gamini tolėliau ar

transportuojate, pritvirtinkite transportavimui skirtą apsauginį elementą.

• Suaktyvinto jrenginio niekada nedėkite ant žemės, jei jo nematote.
• Jei gaminys turi būti naudojamas žemesnėje nei -10° temperatūroje, prieš pradedant darba gaminys ir akumuliatorius turi būti laikomi šildomoje patalpoje bent 24 valandas.
• Niekada nestovėkite tiesiai po pjaunama šaka. Kyla sunkaus arba mirtino sužalojimo pavojus.
• Dirbdami prie antžeminių elektros linijų, laikykitės taikomų saugos reikalavimų.
• Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra arti įtampos laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Elektros energija gali būti perduodama iš vieno taško į kitą taip vadinamu įtampos lanku. Kuo įtampa aukštesnė, tuo didesniu atstumu elektros energija gali būti perduodama. Elektros energija gali būti perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėgni. Visada būkite mažiausiai 10 m atstumu tarp produkto ir įtampos laidų bei / arba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu, visada susisiekite su energiją tiekiančią bendrove, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjungta.
• Netvarkinga pjovimo įranga padidina nelaimingų atsitikimų pavojų.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Rekomenduojamas BLi10 akumuliatorius.
  Akumuliatoriai turi koduotą programinę įrangą.
• Naudokite tik „BLi10“ akumuliatorių, kuris yra įkraunamas tik kaip „Husqvarna“ įrenginių maitinimo šaltinis. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Elektros smūgio pavojus. Neleiskite akumuliatoriaus gnybtams liestis prie raktų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpajį jungimą.
• Nenaudokite nejkraunamų akumuliatorių.
• Nekiškite objektų i akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Saugokitės, kad akumuliatorinės rūgšties nepatektų ant odos. Akumuliatorinė rūgštis gali pažeisti odą ir ją nudeginti. Jei akumuliatorinės rūgšties patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu. Jeigu akumuliatorinės rūgšties

pateko ant odos, nuplaukite tą vieta dideliu kiekiu vandens su muilu. Kreipkitės i gydytoja.

• Akumuliatorių naudokite nuo -10^ (14 °F) iki 40 °C (104 °F) temperatūroje.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Žr. Irenginio, akumuliatoriaus ir akumuliatorių jkroviklio valymas psl. 410.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.
• Saugokite akumuliatorių nuo vaikų.

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukciju, kyla elektros smūgio arba trumpojo jungimo rizika.
• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus jkroviklj. Rekomenduojamas QC80 / 40-C80 jkroviklis, kraunant BLi10 akumuliatorių.
• Nebandykite išmontuoti akumuliatoriaus jkroviklio.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus įkroviklio.
• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkrovikli nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų objektai, pvz., durys, tvoros ar pan.
• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus jkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• [kraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.
• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. ľkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.
• Nekiškite objektų i įkroviklio aušinimo angas.
• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpaji jungimą.
• Naudokite patvirtintus ir nepažeistus elektros tinklo lizdus. Įsitikinkite, kad akumuliatoriaus įkroviklio laidas yra nepažeistas. Jei naudojami jungiamieji kabeliai, Įsitikinkite, kad jie nepažeisti.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.
• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Stiprus ploviklis gali sugadinti jrengini.

• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.
  • Naudokite tik originalias atsargines dalis.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami gamini perskaitykite ir supraskite skyrių apie saugą.

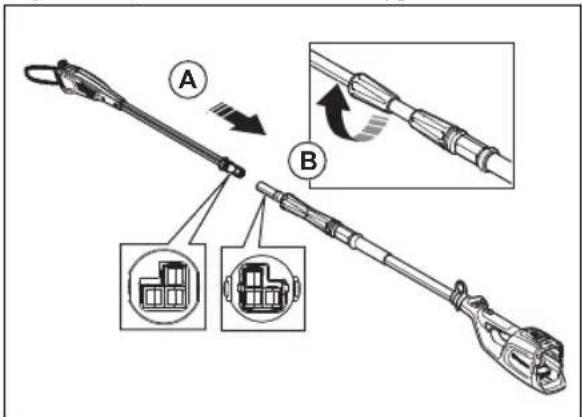

Veleno surinkimas

1. [sitikinkite, kad elektros kištukai sulygiuoti.

1. Visiškai sujunkite veleno (A) galus.
2. Priveržkite sukamają rankeną veleno pjovimo galvutės pusėje (B).

Teleskopinės rankenos ilgio reguliavimas

1. Atsukite sukamają rankeną veleno akumuliatoriaus korpuso pusėje (A).

1. Nustatykite patogų veleno ilgi.
2. Priveržkite sukamają rankeną (B).

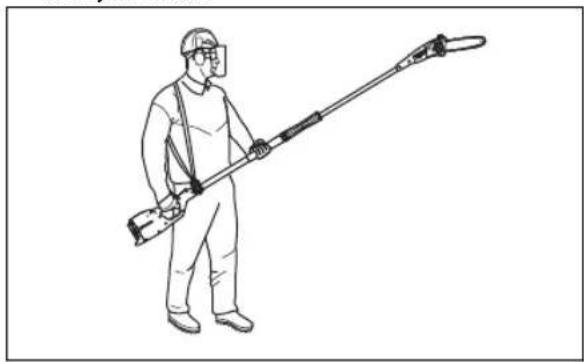

Laikymo diržų reguliavimas

Naudodami gaminj visada naudokite diržą. Diržas padeda maksimaliai valdyti naudojamą gaminj. naudojant diržą sumažinamas rankų ir nugaros nuovargis.

1. Užsidėkite laikymo diržus.

2. Užkabinkite gaminj ant laikymo diržo pakabos kabliuko.

3. Laikymo diržų ilgį sureguliuokite taip, kad pakabos kabliukas būtų tame pačiame aukštyje kaip Jūsų dešinysis klubas.

Funkciju patikra prieš jrenginio naudojima

1. Patikrinkite oro įsiurbimo angą, ar nėra nešvarumų ir pažeidimų. Šepetėliu iš įrenginio išvalykite žolę ir lapus.
2. [sitikinkite, kad gaminys veikia tinkamai.
3. Priveržkite visas veržles ir varžtus.
4. [sitikinkite, kad pjovimo galvutė pritvirtinta tinkamai.
5. Patikrinkite, ar nepažeista pjovimo galvutė, pvz., ar nėra įtrūkimų. Pakeiskite pjovimo galvutę, jei ji pažeista.
6. |sitikinkite, kad gaubtai nepažeisti ir pritvirtinti tinkamai.

Akumuliatorių įkroviklio prijungimas

1. Prijunkite ikroviklj prie informacinėje plokštelėje nurodytos įtampos ir dažnio maitinimo šaltinio.
2. Prijunkite kištuką prie ižeminto lizdo. Akumuliatoriaus ikroviklio LED indikatorius vieną kartą sumirksės žaliai.

Pasižymėkite: Akumuliatorius nebus kraunamas, jeigu akumuliatoriaus temperatūra aukštesnė negu 50 °C / 122 °F. Jeigu temperatūra aukštesnė negu 50 °C / 122 °F, akumuliatorių ikroviklis aušins akumuliatorių.

Norėdami prijungti akumuliatorių prie įkroviklio

Pasižymėkite: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

1. [sitikinkite, kad akumuliatorius sausas.

2. Prijunkite akumuliatorių prie įkroviklio.

3. Isitikinkite, kad ijungtas žalias akumuliatorių ikroviklio indikatorius. Tai reiškia, kad akumuliatorius prijungtas prie akumuliatorių ikroviklio.

4. [sižiebus visiems akumuliatoriaus šviesos diodams (A), akumuliatorius yra visiškai jkrautas.

A BLi Ah

1. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už laido.

2. Iš jkroviklio išimkite akumuliatorių.

Pasižymėkite: Daugiau informacijos žr. akumuliatoriaus ir akumuliatorių įkroviklio instrukcijose.

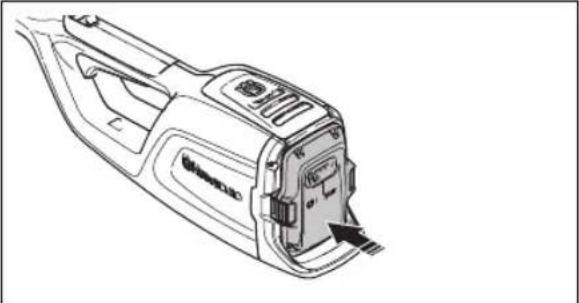

Akumuliatoriaus prijungimas prie irenginio

PERSPĖJIMAS: Irenginyje naudokite tik Husqvarna originalius akumuliatorius.

1. [sitikinkite, kad akumuliatorius visiškai jkrautas.

2. |statykite akumuliatorių i gaminio akumuliatoriaus laikiklj. Akumuliatorius turi lengvai jsistatyti i laikiklj. Jeigu nepavyksta, vadinasi įstatomas netinkamai.

1. Stumkite apatinę akumuliatoriaus dalį ir visiškai įstumkite į akumuliatoriaus laikiklj. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą.
2. [sitikinkite, kad fiksatoriali tinkamai isitvirtino.

Gaminio paleidimas

1. Paspauskite ir palaikykite jjungimo mygtuką, kol jsižiebs žalias šviesos diodas.

1. Patraukite maitinimo jungiklio fiksatorių atgal ir laikykite maitinimo jungiklj.

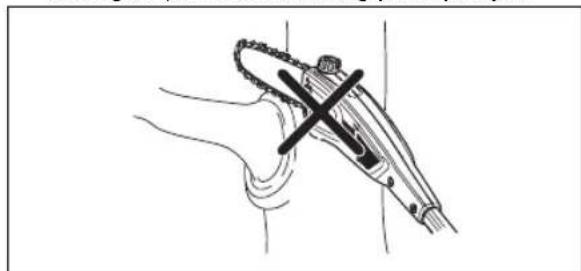

Šakų pjovimas

PERSPĖJIMAS: Būkite labai atidūs dirbdami, kai virš galvos nutiestos elektros linijos. Krentančios šakos gali sukelti trumpaji jungima.

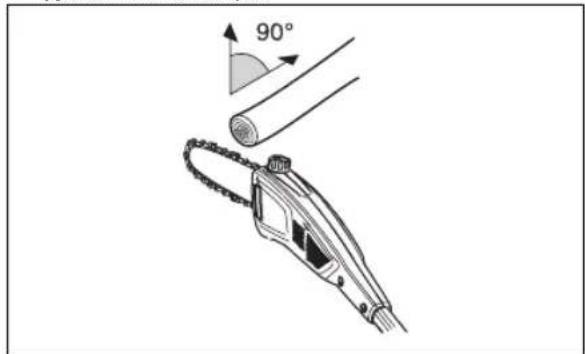

- Jei tik galima, atsistokite taip, kad šaką galėtumėte pjauti tinkamu kampu.

90°

- Dideles šakas pjaukite dalimis, kad geriau numatytumėte jų kritimo vietą. Taip pat atkreipkite dėmesį, kad krentančios šakos gali atšokti nuo žemės ir kliudyti operatorių.

- Nepjaukite auglio ties jo pagrindu, nes tokia vieta lečiau gis ir padidės užteršimo grybeliu pavojus.

- Naudokite ties pjovimo galvute esantį stabdiklį, kad pjaudami turėtumėte atramą. Tokiu būdu išvengsite pjovimo įtaiso šokinėjimo ant šakos.

- Prieš pjaudami visą šaką šiek tiek įpjaukite ją iš apačios. Tokiu būdu apsaugosite ją nuo lūžimo, dėl kurio lėčiau gytų pažeista vieta ir medžiui būtų padaryta didelė žala. Pjūvis neturėtų būti gilesnis negu ½ šakos storio, kad neužstrigtų pjūklas. Traukiant pjovimo įtaisą iš šakos grandinė turi suktis, kad įtaisas nejstrigtų medyje.

- Isitikinkite, kad pagrindas yra patogus stoveti, o darbui netrukdo jokios šakos, akmenys ar medžiai.

PERSPÉJIMAS: Pjovimo įtaiso maitinimo jungikli galima naudoti tik matant visą pjovimo įtaisą.

„SavE“ funkcijos jungimas

Šis gaminys turi „SavE“ funkcija. Funkcija „SavE“ leidžia naudoti akumuliatorių keik įmanoma ilgiau.

1. Paspauskite „SavE“ mygtuką. Užsidega šviesos diodas, kuris rodo, kad funkcija ijungta.

1. Paspauskite mygtuką „SavE“ dar kartą, kad išjungtumėte funkcija.

Gaminio sustabdymas

1. Atleiskite maitinimo jungiklj.
2. Paspauskite sustabdymo mygtuką – žalias šviesos diodas turi užgesti.
3. Išimkite iš įrenginio akumuliatorių. Paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

PERSPĖJIMAS: Prieš atlikdami produkto priežiūros darbus, perskaitykite ir supraskite saugos skyrių.

PERSPEJIMAS: Prieš atlikdami gaminio priežiūros darbus, išimkite akumuliatorių.

Priežiūros grafikas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių.

Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Jei reikia papildomos informacijos, žr. užduotis priežiūros skyriuje.

Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį
Nuvalykite išorines gaminio dalis sausa šluoste. Nenaudokite vandens.	X
Įsitikinkite, kad tinkamai veikia ir nepažeistas ijungimo ir išjungimo mygtukas.	X
Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.	X
Įsitikinkite, kad visi valdikliai veikia ir nėra pažeisti.	X
Rūpinkitės, kad rankenos būtų sausos ir švarios. Įsitikinkite, kad ant rankenų nėra alyvos ir tepalų.	X
Įsitikinkite, kad pjūklo grandinės gaudytuvas nepažeistas. Pakeiskite pjūklo grandinės gaudytuvą, jei jis pažeistas.	X
Patikrinkite, ar gerai priveržtos veržlės ir varžtai.	X

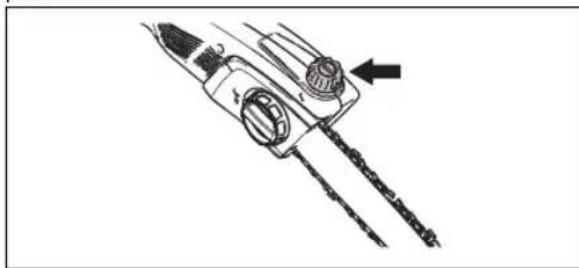

Nuvalykite alyvos bakelio dangtelį X
Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį
Įsitikinkite, kad tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir akumuliatorius fiksuojamas prie gaminio.	X
Apžiūrėkite, ar akumuliatoriaus įkroviklis nepažeistas ir veikia tinkamai.	X
Įsitikinkite, kad akumuliatorius nepažeistas. X
Patikrinkite, ar akumuliatorius įkrautas. X
Įsitikinkite, kad akumuliatoriaus įkroviklis nepažeistas.	X
Patikrinkite visus kabelius, movas ir jungtis. Patikrinkite, ar jos nepažeistos ir nepurvinos.		X
Nuvalykite pjūklo grandinės gaudytuvą. X
Patikrinkite jungtis tarp akumuliatoriaus ir ga-minio. Patikrinkite jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.
Įsitikinkite, kad nepažeista pjūklo galvutė. Pakeiskite pjovimo galvutę, jei ji pažeista.	Visus pjūklo grandinės priežiūros darbus turi atlikti įgaliotas Husqvar-na atstovas.
Patikrinkite grandinės varančiosios žvaigždu-tės nusidėvėjimą.	Pakeiskite varančiają žvaigždutę po maždaug 100 valandų darbo arba dažniau, jei reikia.

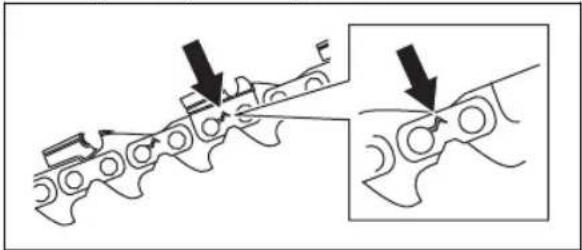

Pjovimo irangos patikrinimas

1. [sitikinkite, kad kniedės ir sujungimai nejskilę ir nėra laisvų kniedžių. Jei reikia, pakeiskite.

1. [sitikinkite, kad pjūklo grandinė lengvai sulenkiama. Pakeiskite pjūklo grandinę, jei ji standi.

2. Palyginkite pjūklo grandinę su nauja pjūklo grandinę, kad nustatytumėte, ar kniedės ir grandys nesusidėvėjusios.

3. Keiskite pjūklo grandinę, kai ilgiausia pjovimo dainties dalis yra trumpesnė, nei 4 mm / 0,16 col. Taip pat pakeiskite pjūklo grandinę, jei pjovikliai įskilę.

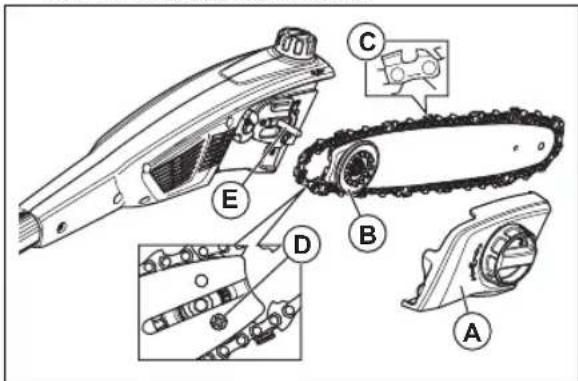

Kreipiančiosios juostos keitimas

1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklę ir nuimkite apsauginį gaubtą (A).

1. Išimkite kreipiančiają juostą su pritvirtinta pjūklo grandine.

2. Nuimkite pjūklo grandinę nuo kreipiančiosios juostos.

3. Ištraukite varžtą ir išimkite pavarą. Laikykite pavarą šalia.

4. Pritvirtinkite pavarą varžtu (D) prie naujos kreipiančiosios juostos.

5. [statykite pjūklo grandinę i kreipiančiosios juostos griovel].

6. Užmaukite kreipiančiają juostą ir pavarą (B) ant kreipiančiosios juostos kaiščio (E).

7. Uždėkite pjūklo grandinę aplink varančiają žvaigždutę. [sitikinkite, kad pjovimo dantukai nukreipti nuo varančiosios žvaigždutės (C).

8. Uždenkite apsauginį gaubtą (A) ir pasukite fiksavimo rankenėlę pagal laikrodžio rodyklę.

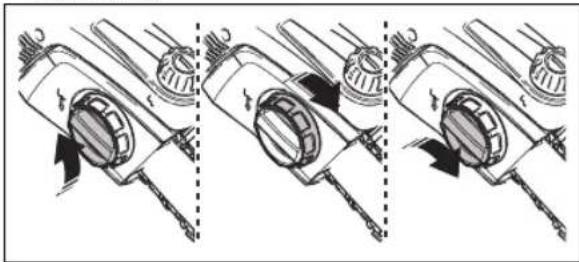

9. Priveržkite pjūklo grandinę. Instrukcijas žr. Pjūklo grandinės įtempimo reguliavimas psl. 408.

Pjūklo grandinės keitimas

1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklę ir nuimkite apsauginį gaubtą (A).

1. Išimkite kreipiančiają juostą su pritvirtinta pjūklo grandine.
2. Nuimkite pjūklo grandinę nuo kreipiančiosios juostos.
3. |statykite naują pjūklo grandinę i kreipiančiosios juostos griovelj.
4. Užmaukite kreipiančiają juostą ir pavarą (B) ant kreipiančiosios juostos kaiščio (E).
5. Uždėkite pjūklo grandinę aplink varančiają žvaigždutę. [sitikinkite, kad pjovimo dantukai nukreipti nuo varančiosios žvaigždutės (C).
6. Uždenkite apsauginį gaubtą (A) ir pasukite fiksavimo rankenėlę pagal laikrodžio rodyklę.
7. Priveržkite pjūklo grandinę. Instrukcijas žr. Pjūklo grandinės įtempimo reguliavimas psl. 408.

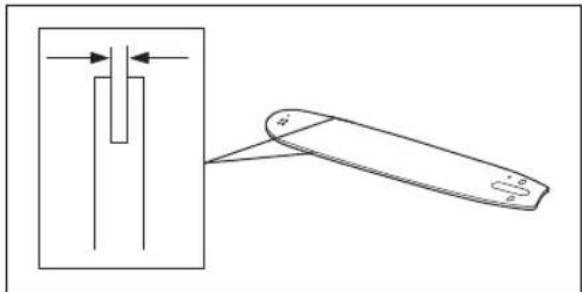

Pjūklo grandinės galandimas

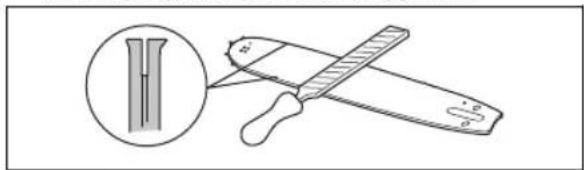

Informacija apie kreipiančiają juostą ir pjūklo grandinę

PERSPĖJIMAS: Naudodami grandinini pjūkla arba atlikdami jo priežiūra, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti.

Pakeiskite susidėvėjusią arba pažeistą kreipiančiają juostą arba pjūklo grandinę Husqvarna rekomenduojamais kreipiančiosios juostos arba pjūklo grandinės deriniais. Tai būtina, norint palaikyti produkto saugumo funkcijas. Pakaitinių rekomenduojamų juostų ir grandinių derinių sąrašą rasite Priedai psl. 414.

- Kreipiančiosios juostos ilgis, col. / cm. Informacija apie kreipiančiosios juostos ilgj paprastai galima rasti jos gale.

- Juostos žvaigždutės dantų skaičius (T).

- Grandinės žingsnis, tarpai tarp pjūklo grandinės varančiųjų narelių turi atitikti tarpus tarp juostos žvaigždutės ir varančiosios žvaigždutės dantų.

- Varančiujų narelių skaičius Varančiujų narelių skaičių nulemia kreipiančiosios juostos tipas.

Pure mechanical linkage diagram without any text, numbers, or symbols

- Juostos griovelio plotis, col. / cm Kreipiančiosios juostos griovelio plotis turi būti toks pat, kaip ir grandinės varančiųjų narelių plotis.

- Pjūklo grandinės tepimo skylės ir skylės grandinės įtempimui. Kreipiančioji juosta privalo tikti gaminiui.

Bendra informacija apie pjoviklių palandinimą

Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo grandinė atšipusi, turite labiau spausti, kad kreipiančioji juosta praeitų per medį. Jei pjūklo grandinė labai atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės.

Aštri pjūklo grandinė lengvai eina per medį, o medienos pjuvenos yra ilgos ir stambios.

Pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B) kartu sudaro pjūklo grandinės pjaunamają dalį, pjovimo dantuką. Aukščio skirtumas tarp šių dviejų dalių sudaro pjovimo gylį (gylio reguliavimo ribotuvo nustatymą).

A B

Galąsdami pjoviklj, atsižvelkite į toliau nurodytus dalykus.

• Galandimo kampas

Nelengva tinkamai pagaląsti pjūklo grandinės neturint tinkamos įrangos. Naudokite Husqvarna galandimo šabloną Taip galėsite pasiekti geriausius pjovimo rezultatus, o atatrankos pavojų sumažinti iki minimumo.

PERSPĖJIMAS: Atatürkos jėga smarkiai padidėja, jei nesilaikote galandimo nurodymų.

Pasižymėkite: Jei reikia informacijos apie pjūklo grandinės galandimą, žr. Pjovimo dantukų galandimas psl. 407.

Pjovimo dantukų galandimas

1. Galąskite pjovimo dantukus naudodamiesi apvaliaja dilde ir galandimo šablonu.

Pasižymėkite: Jei reikia informacijos, kurį galandimo šabloną Husqvarna rekomenduoja jūsų pjūklo grandinei, žr. Priedai psl. 414.

1. Tinkamai uždėkite galandimo šabloną ant pjovimo dantuko. Žr. kartu su galandimo šablonu pateiktą instrukciją.

2. Braukite dilde nuo vidinės pjovimo dantuku pusės link išorinės pusės. Traukdami spauskite silpniau.

1. Pagaląskite visus pjovimo dantukus vienoje pusėje.
2. Apverskite gamini ir pagaląskite dantukus kitoje pusėje.
3. Patikrinkite, ar visi pjovimo dantukai yra vienodo ilgio.

Bendroji informacija, kaip koreguoti gylio reguliavimo ribotuvą

Gylio reguliavimo ribotuvo nustatymas (C) mažėja, kai galandate pjovimo dantuką (A). Norint pjauti maksimaliu našumu, būtina pagaląsti gylio reguliavimo ribotuvą (B), kad pjautumėte naudodami rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Jei reikia instrukciju, kaip tinkamai nustatyti pjūklo grandinės gylio reguliavimo ribotuvą, žr. Techniniai duomenys psl. 413.

A B C

A B C

PERSPÉJIMAS: Per didelis gylio reguliavimo ribotuvo nustatymas padidina pjūklo grandinės atatrankos pavojų!

Gylio reguliavimo ribotuvo nustatymas

Prieš koreguodami gylio reguliavimo ribotuvą arba galąsdami pjoviklius, žr. instrukcijas Bendra informacija apie pjoviklių palandinimą psl. 407. Mes rekomenduojame reguliuoti ribotuvą po kas trečio pjūklo grandinės galandimo.

Mes rekomenduojame ribotuvui naudoti mūsų galandimo šabloną tam, kad būtų pasiektas tinkamas

ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.

1. Plokščiaja dilde ir gylio reguliavimo ribotuvo įrankiu sureguliuokite gylio reguliavimo ribotuvą. Naudokite tik Husqvarna galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.
2. Padèkite gylio reguliavimo ribotuvo įrankį ant pjūklo grandinės.

Pasižymėkite: Daugiau informacijos, kaip naudoti gylio reguliavimo ribotuvą, rasite įrankio pakuotėje.

1. Naudokite plokščiają dildę gylio reguliavimo ribotuvo daliai, kuri išlenda pro gylio reguliavimo ribotuvo jrankio angą.

Pjūklo grandinės įtempimo reguliavimas

PERSPĖJIMAS: Netinkamai įtempta pjūklo grandinė gali nušokti nuo kreipiančiosios juostos ir rimtai arba mirtinai sužeisti.

Naudojama pjūklo grandinė pailgėja. Svarbu reguliariai reguliuoti pjūklo grandinės įtempimą, kad jis būtų tinkamas. Prieš naudodami gaminį patikrinkite pjūklo grandinės įtempimą. Pjūklo grandinę įtempkite kuo labiau, bet ją turi būti įmanoma laisvai sukti aplink ranka.

Pasižymėkite: Nauja pjūklo grandinė turi įvažinėjimo laikotarpi. Šiuo laikotarpiu įtempimą tikrinkite dažniau.

1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklę, kad atblokuotumėte grandinės įtempimo reguliatorių.

1. Pasukite grandinės įtempimo reguliatorių pagal laikrodžio rodyklę, kad priveržtumėte pjūklo grandinę. Kuo labiau įtempkite pjūklo grandinę. Ji turi būti įtempta prie kreipiančiosios juostos.

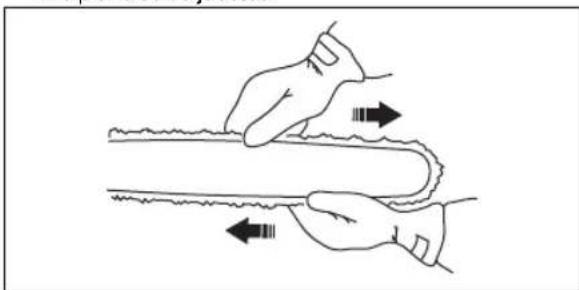

2. Patikrinkite, ar galite pjūklo grandinę rankomis laisvai sukti aplink ir ar ji standžiai prigludusi prie kreipiančiosios juostos.

1. Pasukite fiksavimo rankenėlę pagal laikrodžio rodyklę, kad užfiksuotumėte grandinės įtempimo reguliatorių.

Pjovimo irangos sutepimas

PERSPĖJIMAS: Dėl blogo pjovimo įrangos tepimo grandinė gali trūkti ir sunkiai ar net lemtingai sužeisti.

PERSPÉJIMAS: Nenaudokite panaudotos alyvos! Panaudota alyva yra kenksminga žmonėms, gaminiui ir aplinkai.

Pjūklo grandinės alyva

• Naudokite gerai su pjūklo grandine sukimbančią pjūklo grandinės alyvą. Pjūklo grandinės alyva turi išlaikyti klampumą visomis oro sąlygomis, pvz., karštą vasarą ir šaltą žiemą.
• Naudokite „Husqvarna“ grandinės alyvą, norėdami ilgiausio pjūklo grandinės tarnavimo laiko ir norėdami kuo labiau sumažinti žalą aplinkai. Jei „Husqvarna“ pjūklo grandinės alyvos neturite, naudokite įprastą pjūklo grandinės alyvą.
• Vietovėse, kur pjūklo grandinių tepimo alyvos nėra, naudokite EP 90 transmisijos alyvą.

Alyvos bakelyje reguliariai tikrinkite alyvos lygj, kad išvengtumėte pjūklo grandinės ir kreipiančiosios juostos pažeidimo.

Pripildykite grandinės alyva praėjus 1 valandai po darbo arba išsikrovus akumuliatoriui.

1. Atidarykite grandinės galvutės viršuje esanti alyvos dangtelį.
2. Ipilkite „Husqvarna“ pjūklo grandinių alyvos.
3. Uždėkite alyvos bakelio dangtelį.

Pjūklo grandinės sutepimo tikrinimas

1. Užveskite jrenginj ir leiskite jam veikti 3/4 visų apsukų. Nukreipkite kreipiančiosios juostos galą i šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.
2. Po 1 minutės veikimo ant šviesaus paviršiaus turėtumėte matyti alyvos paliktą liniją.
3. Jei alyvos linijos praėjus 1 minutei nematote, išvalykite kreipiančiosios juostos alyvos kanalą. Išvalykite kreipiančiosios juostos briaunos tarpelį.
4. Užveskite gaminj ir leiskite jam veikti 3/4 visų apsukų. Nukreipkite juostos galą i šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.
5. Po 1 minutės veikimo ant šviesaus paviršiaus turėtumėte matyti alyvos paliktą liniją.
6. Jei alyvos linijos praëjus 1 minutei nematote, kreipkitës i patvirtinta pardavëja.

Patikrinimas, ar jrenginys tinkamai tepamas

1. Patikrinkite, ar neužsikimšęs tepalo kanalas pjūklo juostoje. Išvalykite, jei būtina.

1. Patikrinkite, ar neužsikimšęs tepalo kanalas transmisijos korpuse. Išvalykite, jei būtina.

2. Patikrinkite, ar kreipiančiosios juostos žvaigždutė sukasi laisvai. Jei grandinės tepimo sistema neveikia ir po to, kai atlikote visas aukščiau išvardytas patikras, kreipkitės į jus aptarnaujančias remonto dirbtuves.

Norint patikrinti kreipiančiają juostą

1. |sitikinkite, kad alyvos kanalas neužblokuotas. Jei reikia, išvalykite.

1. Patikrinkite, ar ant kreipiančiosios juostos briaunos néra šerpetų. Dilde pašalinkite nelygumus.

1. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos griovelis. Jei reikia, pakeiskite kreipiančiają juostą.

M X

1. Patikrinkite, ar kreipiančiosios juostos galas néra pažeistas arba labai susidėvėjęs.

1. Patikrinkite, ar laisvai sukasi juostos žvaigždutė ir ar neužsikimšusi juostos žvaigždutės tepimo anga. Jei reikia, išvalykite ir sutepkite.

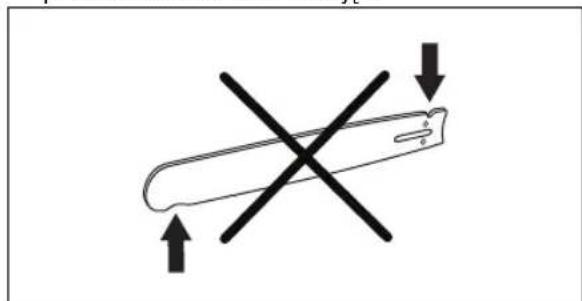

1. Kasdien apsukite kreipiančiają juostą, kad ji tarnautų ilgiau.

Irenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darba nuvalykite irenginį sausa šluoste.
2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.
3. Prieš naudodami, patikrinkite ar švarūs akumuliatorius ir akumuliatorių ikroviklio gnybtai.
4. Šepečiu nuvalykite aplink alyvos bakelio dangtelj.
5. Nuvalykite vidinį apsauginio gaubto paviršių šepečiu.

Akumuliatoriaus ir akumuliatoriaus jkroviklio patikra

1. Patikrinkite, ar nepažeistas akumuliatorius, pvz., néra įtrūkimų.
2. Patikrinkite, ar nepažeistas akumuliatorių įkroviklis, pvz., nėra įtrūkimų.
3. Isitikinkite, kad akumuliatoriaus ikroviklio prijungimo laidas nepažeistas ir be įtrūkimų.

Gedimai ir jų šalinimas

Klaviatūra

Problema Galimi gedimai Galimas sprendimas
Mirksi žalios spalvos LED indikatorius	Nepakankama baterijos įtampa. Įkraukite akumuliatorių.
Mirksi įspėjimo indikatorius.	Perkrova. Pjovimo įtaisas yra užsikirtęs. Sustabdykitegaminį. Išimkite akumuliatorių. Pašalinkitenepageidaujamas medžiagas nuo pjovimo įtaiso. Atlaisvinkite grandinę.
	Temperatūros svyravimai. Leiskite produktui atvėsti.
	Maitinimo jungiklis ir paleidimo mygtukasspaudžiami vienu metu.	Atleiskite maitinimo jungiklj ir nuspauskite užvedimo mygtuką.
Nepavyksta paleisti gaminio.	Akumuliatoriaus jungtyse yra purvo. Išvalykite	akumuliatoriaus jungtis suspaustu oru ar minkštu šepečiu.
Šviečia įspėjimo indikatorius.	Jeigu būtina, atlikite gaminio priežiūros darbus.	Kreipkitės į techninio aptarnavimo atstovą.

Akumuliatorius

Problema	Galimi gedimai Galimas sprendimas
Mirksi žalios spalvos šviesos diodas.	Nepakankama baterijos įtampa. |kraukite akumuliatorių.
Mirksi klaidos diodas. Akumuliator	us išsekęs. |kraukite akumuliatorių.
	Temperatūros svyravimai. Akumuliatorių naudokite nuo -10 °C (14 °F)iki 40 °C (104 °F) temperatūroje.
	Viršįtampis. Iš įkroviklio išimkite akumuliatorių.
Įsižiebia klaidos šviesos diodas Per	melyg didelis blokų skirtumas (1V).	Kreipkitės į techninio aptarnavimo atstovą.

Akumuliatoriaus jkroviklis

Būklė	Galimi gedimai Galima procedūra
Įkrovimo šviesos diodas yra raudo-nos spalvos.	Nepataisoma akumuliatoriaus įkrovik-lio klaida.	Susisiekite su savo prekybos atstovu.
Būklė Galimi gedimai Galima procedūra
Įkrovimo šviesos diodas mirksi žaliai.	Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas.	Leiskite akumuliatoriui atvėsti arba jšilti. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl naudoti arba įkrauti. Akumuliatoriaus įkroviklj naudokite esant nuo 5 °C (41 °F) iki 40 °C (104 °F) aplinkos temperatūrai.
Įkrovimo šviesos diodas mirksi rau-donai.	Akumuliatoriaus gedimas Susisiekite su savo prekybos atstovu.

Gabenimas ir laikymas

Gabenimas ir laikymas

- Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

- Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.

- Pasitarkite su pavojingu medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

- Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

- Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

- Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.

- Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

- Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 25 °C / 77 °F, saugokite nuo tiesioginių saulės spindulių.

- Laikykite akumuliatorių ikroviklį vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 45 °C / 113 °F, saugokite nuo tiesioginių saulės spindulių.

- Akumuliatoriaus jkrovikli naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

- Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

- Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.

- Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems

nepatvirtintiems asmenims liesti [renginio. [renginj laikykite užrakinamoje vietoje.

- Prieš saugodami gamini’ ilgesnji laika, išvalykite ji ir atlikite visus techninės priežiūros darbus.

- Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.

• Gabendami saugiai pritvirtinkite jrengini.

Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas

Tolesnis simbolis nurodo, kad jrenginys nepriskiriamas buitinėms atliekoms. Nuvežkite jį i elektros ir elektronikos jrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones.

Daugiau informacijos kreipkitės i atsakingas vietos institucijas, buitinių atliekų priežiūros tarnybą ar prekybos atstovą.

Pasižymėkite: Simbolis, rodomas ar įrenginio arba įrenginio pakuotės.

Techniniai duomenys

Techniniai duomenys

	120iTK4-P
Variklis
Tipas PMDC 36 V
Grandinės greitis, m/s 10
Savybės
Energijos taupymo režimas „savE“
Alyvos bakelis
Talpa, l/cm3	0,07 / 70
Svoris
Be akumuliatoriaus, kg/sv. 4,1 / 9,1
Skleidžiamas triukšmas46
Garso galios lygis, matuojamas dB (A) 93,79
Garso galios lygis, garantuojamas LWA dB (A) 97
Garso lygiai47
Ekvivalentinis operatoriaus ausį veikiantis garso slėgis, dB (A) 80,6
Vibracijos lygis48
Vibracijos lygis rankenoje išmatuotas pagal ISO 22867, m/s2
Sustumta, priekinė rankena / galinė rankena 0,793 / 0,676
Ištraukta, priekinė rankena / galinė rankena 1,475 /0,773

Su gaminiu naudokite tik originalų „Husqvarna BLi“ akumuliatorių.

Patvirtinti akumuliatoriai

Akumuliatoriniai	BLi10
Tipas Ličio jonų
Akumuliatoriniai BLi10
Akumuliatoriaus talpa, Ah Žr. akumuliatoriaus nominaliuju	parametru lipduką
Nominali įtampa, V 36
Svoris, kg 0,8

Patvirtinti akumuliatorių įkrovikliai

Akumuliatoriaus įkroviklis QC 80 40-C80
Įvado įtampa, V 100–240 100–240
Dažnis, Hz 50–60 50–60
Galia, W 80 72

Priedai

Kreipiančiosios juostos ir pjūklo grandinės deriniai

žemiau išvardinti deriniai yra CE aprobuoti.

Kreipiančioji juosta Pjūklo grandinė
Ilgis, coliai Žingsnis, coliai Tarpamatis, mm Tipas				Ilgis, varančiųjų nare-lių skaičius
10	1/4 col.	1,3	Husqvarna H00	58

Pjovimo grandinės galandimas ir galandimo šablonas

Naudokite rekomenduojamą galandimo šabloną, kad nugaląstumėte tinkamu kampu. Be to, rekomenduojamą matuoklię rekomenduojama naudoti ir grandinei galąsti.

Jei nežinote, kurią pjūklo grandinę naudojate su savo gaminiu, kreipkitės i savo pardavimo atstovą.

	mm / col.				mm / col.
00	4,0 / 5/32	85°	30°	0°	0,65 / 0,025	5056981-03	5796536-01

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], prisiimdami visą atsakomybę pareiškiame, kad gaminys:

Aprašymas Akumuliatorinis teleskopinis stiebinis pjūklas
Gamintojas Husqvarna
Tipas / modelis 120iTK4-P
Identifikacijos numeris Serijos numeriu data nuo 2022

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl triukšmo lauke“
2011/65/ES dėl tam tikrų pavojingu medžiagų naudojimo apribojimo

Taikyti šie standartai:

EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018.

„TÜV Rheinland LGA Products GmbH“, Tillystrasse 2, D-90431 Niurnbergas, Vokietija, 0197, atliko nepriklausomą EB tipo patikrą pagal Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b skirsnyje išdėstytus reikalavimus.

Claes Losdal, Mokslinių tyrimų ir plėtros skyriaus vadovas, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

levads....416

Drošība 418

Montāža....426

Lietošana....427

Apkope....429
