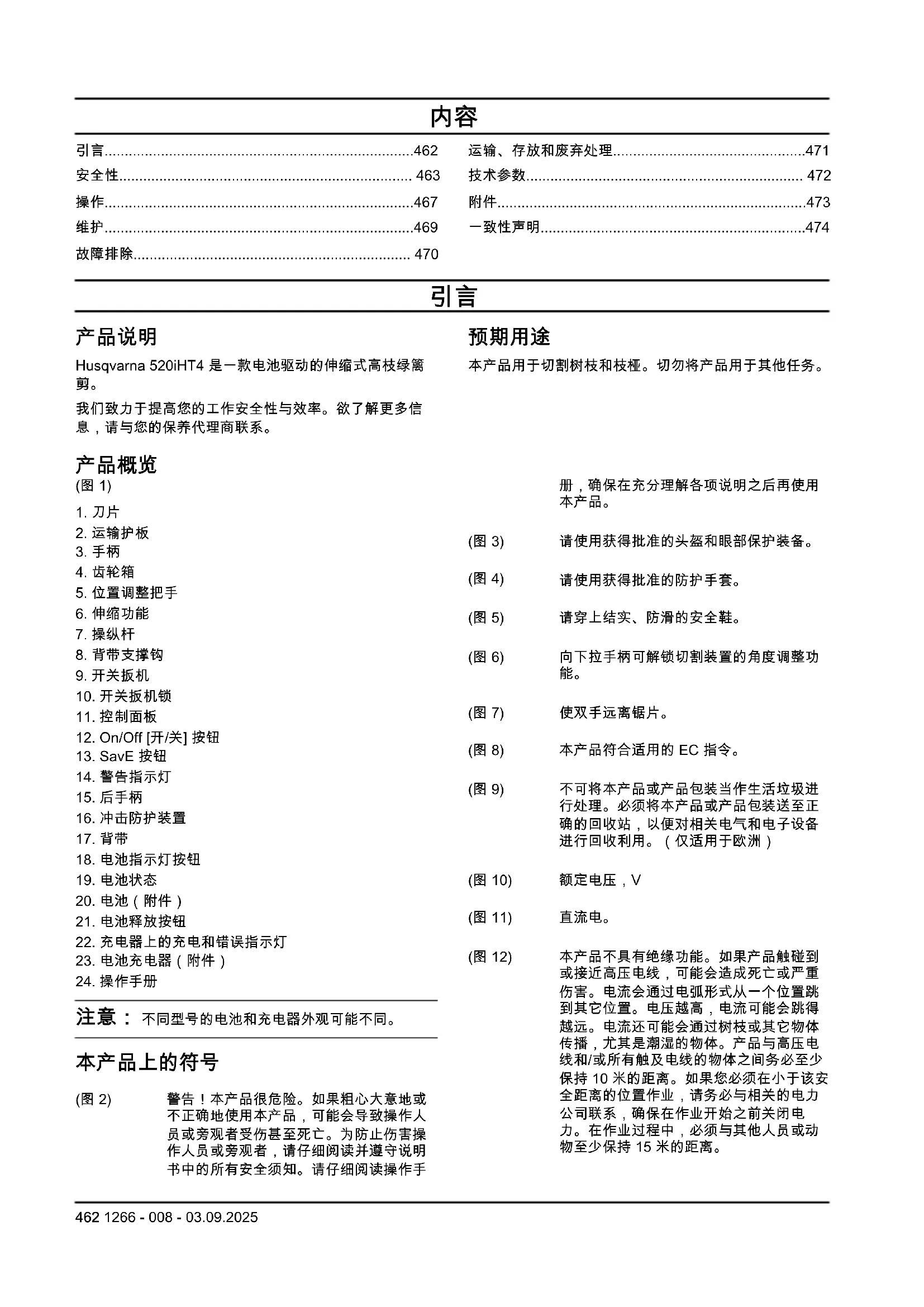

用户手册 520iHT4 HUSQVARNA

Husqvarna 520iHT4 是一款电池驱动的伸缩式高枝绿篱剪。

我们致力于提高您的工作安全性与效率。欲了解更多信息，请与您的保养代理商联系。

产品概览

(图 1)

1. 刀片

2. 运输护板

3. 手柄

4. 齿轮箱

5. 位置调整把手

6. 伸缩功能

7. 操纵杆

8. 背带支撑钩

9. 开关扳机

10. 开关扳机锁

11. 控制面板

12. On/Off [开/关] 按钮

13. SavE 按钮

14. 警告指示灯

15. 后手柄

16. 冲击防护装置

17. 背带

18. 电池指示灯按钮

19. 电池状态

20. 电池（附件）

21. 电池释放按钮

22. 充电器上的充电和错误指示灯

23. 电池充电器（附件）

24. 操作手册

注意：不同型号的电池和充电器外观可能不同。

本产品上的符号

(图 2)

警告！本产品很危险。如果粗心大意地或不正确地使用本产品，可能会导致操作人员或旁观者受伤甚至死亡。为防止伤害操作人员或旁观者，请仔细阅读并遵守说明书中的所有安全须知。请仔细阅读操作手

预期用途

本产品用于切割树枝和枝桠。切勿将产品用于其他任务。

册，确保在充分理解各项说明之后再使用本产品。

(图 3) 请使用获得批准的头盔和眼部保护装备。

(图 4) 请使用获得批准的防护手套。

(图 5) 请穿上结实、防滑的安全鞋。

(图 6) 向下拉手柄可解锁切割装置的角度调整功能。

(图 7) 使双手远离锯片。

(图 8) 本产品符合适用的 EC 指令。

(图 9) 不可将本产品或产品包装当作生活垃圾进行处理。必须将本产品或产品包装送至正确的回收站，以便对相关电气和电子设备进行回收利用。（仅适用于欧洲）

(图 10) 额定电压，V

(图 11) 直流电。

(图 12) 本产品不具有绝缘功能。如果产品触碰到或接近高压电线，可能会造成死亡或严重伤害。电流会通过电弧形式从一个位置跳到其它位置。电压越高，电流可能会跳得越远。电流还可能会通过树枝或其它物体传播，尤其是潮湿的物体。产品与高压电线和/或所有触及电线的物体之间务必至少保持 10 米的距离。如果您必须在小于该安全距离的位置作业，请务必与相关的电力公司联系，确保在作业开始之前关闭电力。在作业过程中，必须与其他人员或动物至少保持 15 米的距离。

(图 13) 防水溅。

yyyywwxxxx 标牌上显示序列号。yyyy 是生产年份，ww 是生产周，xxxx 是序列号。

注意：有关本产品上的其他符号/标识，请参阅适用于某些市场的认证要求。

电池和/或电池充电器上的符号

(图 17)

请将本产品送往回收站以作为电气和电子设备回收利用。（仅适用于欧洲）

(图 14) 故障安全型变压器。

(图 15) 仅限在室内使用和存放电池充电器。

(图 16) 双重绝缘。

产品损坏

对于因下列情况造成的产品损坏，我们概不负责：

- 未正确修理产品。

- 使用非原装零部件或者未获原厂批准的零部件修理产品。

- 产品加装了非原装的或者未获原厂批准的附件。

- 未在授权的保养厂修理产品，或者未由授权的机构修理产品。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

一般机器安全警告

警告：请阅读此机器随附的所有安全警告、说明、图示和规格。如不遵循下列所有说明，可能会导致电击、火灾和/或严重伤害。

保存所有警告和说明供以后参考。

注意：警告中的术语“机器”指的是电力驱动（插电）机器或电池供电（电池驱动）机器。

工作区安全

• 保持工作区干净、明亮。混乱或黑暗的区域容易引发事故。
• 请勿在存在易燃液体、气体或粉尘等易爆炸物品的环境中操作机器。机器会产生火花，可能会点燃粉尘或烟气。
• 操作机器时请远离儿童和旁人。操作时分心将会造成失控。

电气安全

• 机器的插头必须与电源插座匹配。切勿以任何方式改造插头。请勿将任何转接插头与接地的机器一起使用。未经改造的插头和匹配的电源插座将减少电击风险。
• 避免将身体与管道、散热器、炉具和冰箱等接地表面接触。如果身体接地，则会增加遭受电击的风险。
• 请勿将机器暴露在雨水或潮湿的环境中。机器中进水将会增加电击风险。
  请勿滥用电源线。切勿使用电线来提携、拖拉产品，也不要通过拉扯电线来断开机器。请将电源线远离热源、油液、锋利边缘或活动部件。损坏或缠绕的电源线会增加电击风险。
• 在室外操作机器时，请使用室外专用的延长线。使用室外专用的电线可降低电击风险。
• 如果无法避免在潮湿的地点操作机器，请使用配有漏电保护器 (RCD) 的电源。使用 RCD 可降低电击风险。

人身安全

• 操作机器时，保持警觉、密切注意正在执行的操作并根据常识做出合理判断。请勿在疲倦时或服用药剂、药物或饮酒后使用机器。操作机器时稍有疏忽都可能导致严重的人身伤害。
• 使用个人防护装备。始终佩戴护眼装备。适合在相应条件下使用的防尘面罩、防滑安全鞋、安全帽、听觉保护装备等防护装备可减少人身伤害。
• 防止本产品意外启动。在连接至电源和/或电池组、提起或携带机器之前，确保开关处于关闭位置。携带机器时将手指放在开关上或为已打开开关的机器加电有可能引发事故。
• 开启机器前，请取下任何调整扳手。如果扳手与机器的旋转部件相连接，可能会导致人身伤害。
• 请勿伸得过远。时刻注意合适的立足点和身体平衡。这样在出现意外时可以更好地控制机器。

• 穿着合适的服装。请勿穿宽松的服装或佩戴首饰。保持头发和衣服远离移动部件。宽松的服装、首饰或长头发可能会绞入移动部件中。

• 如果提供了用于连接吸尘和集尘装置的设备，请确保正确连接和使用这些设备。使用集尘装置可减少因灰尘引起的相关危险。

• 即使在经常使用之后已熟悉机器，也不要掉以轻心，不要忽视机器的安全原则。任何疏忽大意都随时可能造成严重的伤害。

电动工具的使用和养护

• 请勿强行操作电动工具。请针对具体用途使用正确的电动工具。使用正确的电动工具可更好更安全地按照设计用途完成工作。
• 请勿使用无法通过开关来打开和关闭的电动工具。无法使用开关进行控制的任何电动工具都是危险的，必须进行维修。
• 在对电动工具进行任何调整、更换附件或存放前，请将插头从电源中拔出并/或将电池组从电动工具上拆下（如果可拆卸）。此类预防性安全措施可降低不小心启动电动工具的风险。
• 请将闲置的电动工具存放在远离儿童的位置，不得允许不熟悉电动工具或这些说明的人操作电动工具。未经培训的用户使用电动工具将非常危险。
• 维护电动工具和附件。检查是否存在移动部件未对齐或卡滞、零件破损以及任何其他可能会影响电动工具操作的情况。如果电动工具已损坏，请在使用前先修理好。许多事故都是因电动工具未得到正确维护造成的。
• 保持切割工具锋利洁净。使用维护良好、具有锋利切割边缘的切割工具时出现卡滞情况的风险更低，且更易于控制。
• 请按照这些说明使用电动工具、附件和刀头等，同时考虑工作环境以及要执行的作业。将电动工具用于非设计用途可能会导致危险。
• 保持手柄和握紧面干燥、清洁且无油脂。手柄和握紧面不可打滑，以确保在意外情况下安全地握持和控制工具。

电池动力工具的使用和养护

• 只能使用制造商指定的充电器为电池充电。如果将适合某一类型电池组的充电器用于为其他类型电池组充电，可能产生失火危险。
• 电动工具只能使用专门指定的电池组。使用任何其他类型的电池组可能产生伤害和失火风险。
• 当不使用电池组时，使其远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他金属小物品，以免接通电池端子。电池端子短接到一起可能会引起灼伤或火灾。
• 电池在滥用情况下可能喷出液体，避免接触这些液体。如果意外接触，请用水冲净。如果液体接触眼睛，还必须就医。电池喷出的液体可能产生刺激或灼伤。
• 切勿使用损坏或经过改造的电池组或工具。损坏或经过改造的电池可能会出现意外情况，导致火灾、爆炸或受伤风险。
• 切勿将电池组或工具暴露在火中或温度过高的环境中。电池暴露在火中或温度超过 130^ C (265°F) 的环境中可能会引发爆炸。
  请遵守所有的充电说明，切勿在说明中指定的温度范围之外为电池组或工具充电。充电不正确或在指定温度范围外充电可能会损坏电池，并增加失火的风险。

维修

• 如果要维修电动工具，请联系合格的维修人员并只可使用相同的更换零件。这样做能确保电动工具的安全。
• 切勿维修损坏的电池组。电池组的维修只能由制造商或经授权的服务提供商执行。

绿篱剪安全警告

• 切勿在不良的天气状况下使用绿篱剪，尤其是在有闪电危险的情况下。这可降低受雷电袭击的风险。
• 确保所有电源线和电缆远离切割区。在操作过程中，电源线和电缆可能会隐藏在树篱或灌木中，并被锯片意外切割。
• 只能通过绝缘握紧面握住绿篱剪，因为锯片可能会接触隐藏的电线。接触带电电线的锯片会使绿篱剪的裸露金属部分带电，导致操作员遭受电击。
• 保持身体各部位远离锯片。不要在锯片运动时清除切割的枝叶或握住要切割的枝叶。在关闭开关后，锯片会继续移动。操作绿篱剪时，任何一时的疏忽都可能导致严重的人身伤害。
• 在清除卡住的材料或检修绿篱剪时，确保所有电源开关均已关闭且电池组已取下或断开。在清除卡住的枝叶或进行检修时，绿篱剪意外启动可能会导致严重的人身伤害。
• 在锯片停止时使用手柄携带绿篱剪，注意不要操作任何电源开关。正确携带绿篱剪会降低意外启动和锯片造成人身伤害的风险。
• 在运输或存放绿篱剪时，务必使用刀片罩。正确搬运绿篱剪可减少锯片可能导致的人身伤害。

一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 取下电池，以防本产品意外启动。
• 如果粗心大意或使用不当，本产品可能会成为危险的工具。本产品可能会对操作员或其他人造成严重伤害或死亡。
• 如果产品因改装偏离了原始规格，那么切勿使用。未获得制造商的批准，切勿改装产品的任何部分。仅使用获得制造商批准的零件。维护不当可能导致伤害甚至死亡。
• 使用前，请先对本产品进行检查。请参阅，产品上的安全装置在第466页上和维护在第469页上。请勿使用已损坏或无法正常工作的产品。按照本手册中的说明进行安全检查、维护和保养。
• 应谨慎看护儿童，确保他们不会玩耍本产品。切勿让儿童或其他未受过使用培训的人员使用或维修本产品和/或电池。当地法律可能会限制使用者的年龄。
• 将本产品存放在上锁的区域，以防儿童或无关人员擅自触碰。
• 将本产品存放在儿童触及不到的位置。
• 在任何情况下，未经制造厂的许可，不得修改本产品的设计。务必使用原厂零件。未经许可擅自改装，或使用未经批准的附件，可能会对操作员和其他人员造成严重的伤害甚至死亡。

注意：本产品的使用可能会受到国家或地方法规的管制。请遵守指定的法规。

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。避免任何超出您能力范围的使用。
• 如果感到疲倦、服用了酒精、毒品、药物或任何可能影响视力、警惕性、协调能力或判断力的东西，切勿使用本产品。
• 在恶劣天气下工作容易让人疲倦，往往会带来额外风险。由于会增加风险，不建议在浓雾、大雨、强风、严寒、雷电等极其恶劣的天气下使用本机器。
• 切割刀片发生故障，可能增加发生意外的风险。
• 切勿允许儿童使用或靠近本产品。由于产品容易启动，儿童如果失于看管，可能会启动机器。这就有可能造成严重的人员伤亡。产品在没有严格看护的情况下应断开电池。
• 进行作业时，确保 15m 之内没有人员或动物靠近。多名操作员在同一区域作业时，至少保持 15m 安全距离。否则有可能造成严重的人身伤害。如有人靠近，立即关停产品。摆动产品之前务必先查看身后，确保安全区内无人。
• 确保人员、动物或其他物品不会影响您操控本产品，或者确保其不会接触切割锯片或被切割锯片抛出的松散物体。但是，如果发生事故时无法求救，请勿使用本产品。
• 务必检查工作区域。移除所有可能被抛出或缠绕切割刀片的松散物体，如石块、碎玻璃、钉子、钢丝、线绳等。
• 确保您可以安全地移动与站立。检查您的周围区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免您需要突然移动。在倾斜地面上工作时，要特别小心。
• 请随时保持平衡并找到牢固的立足处。请勿伸得过远。
• 停用本产品后再移至其他区域。当产品未使用时，请连接运输护板。
• 切勿放下本产品，除非您已将其停用。切勿在本产品开启时使其处于无人看管状态。
• 取出电池后再将本产品转交给他人。
• 在本产品启动时，确保衣服或身体各部位没有接触切割刀片。
• 如果在操作本产品时有任何东西卡在切割刀片上，请停止操作并停用本产品。确保切割刀片完全停止转动。取出电池后再清洁、检查或维修本产品和/或切割设备。
• 在本产品停用时，保持手脚远离切割锯片，直至其完全停止转动。

• 在切割时，请注意树枝条可能会飞出。请勿靠近地面进行切割，在这种情况下，本产品可能会将石块和其他物体弹出。

• 注意抛掷物。始终佩戴经检验合格的眼部保护设备。切勿将切割刀片防护罩倾斜。石头、垃圾等会抛入眼中，导致失明或严重伤害。

• 戴有听觉保护设备时，请留意警告信号或呼喊声。一旦产品停止运行，便取下听觉保护设备。
• 切勿在梯子、凳子或其他没有完全固定的高处位置进行作业。
• 本机在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本机之前事先咨询其医生及医疗植入体制造商。
• 务必用双手握住本产品。将产品保持在身体右侧。
• 在清除缠绕在刀片轴上或卡在防护罩和切割刀片之间的材料之前，务必先关闭本产品、取出电池并确保切割设备不转动。
• 操作期间的电磁场会干扰有源或无源医疗植入体。带有医疗植入体的人员应先咨询医生和医疗植入体制造商，然后才能操作本产品。
• 用背带支撑住产品的重量，使其易于操作。
• 长期接触噪音可能会导致永久性听力损伤。 Husqvarna 建议操作员使用获得批准的听觉保护设备。
• 切勿使用曾对原规格进行任何改动的本产品。
• 禁止使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。部分维修和保养措施必须由受过培训并有相应资质的专家进行。请参阅《维护》一节中的说明。
• 使用前应对本产品进行全面检查。请参阅维护时间表。
• 在事先未确定其他人是否阅读和了解了本操作手册的内容之前，禁止其使用本机。
• 检查工作区域内是否有其他物体，例如电缆和动物等，或其他可能损害切割锯片的物体，例如金属物品。
  · 有缺陷的锯片会增加发生事故的风险。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
  · 在有物体掉落风险的地方，请佩戴保护头盔。
• 长期接触噪音会导致听力损伤。通常，电池供电产品的噪音相对比较小，但低噪音水平结合长时间使用则可能会导致听力损伤。Husqvarna 如果操作员在一天中需要长时间连续使用产品，建议佩戴听觉保护设备。对于频繁及定期使用产品的用户，应定期检查听力。

警告：听觉保护设备会使用户聆听声音和警告信号的能力受限。

- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经批准的护

目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，必须符合 EN 166 标准。

- 使用面罩进行面部防护。面罩无法为双眼提供足够保护。

(图 18)

• 必要时戴上手套，例如在安装、检查或清洁切割设备时。
• 穿上坚固的防滑靴或防滑鞋。
• 穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上。

(图 19)

- 确保急救箱触手可及。

(图 20)

产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

本节介绍产品的安全功能及其用途，并说明如何进行检查和维护，以确保产品正常运转。有关这些零件在产品上的位置，请参阅产品概览在第462页上一节中的说明。

如果产品维护不当或由非专业人士进行保养和/或维修，产品的使用寿命会缩短，发生意外的风险会增加。欲知更多详情，请联系距您最近的保养经销商。

警告：不得使用安全组件损坏的产品。产品的安全设备必须按照本节中的说明进行检查和维护。如果您的产品未通过这些检查中的任何一项，请联系您的保养厂对其进行维修。

小心：本机的保养和维修必须经过专门培训。对于本机的安全设备来说尤其如此。如果在检修过程中出现下述的故障，应与保养厂联络。如果您购买我们的产品，我们承诺提供专业的维修和保养。如果出售本机的零售商不是保养经销商，应向他咨询距您最近的保养厂的地址。

检查键盘的状况

1. 按住 On/Off [开/关] 按钮 (1)。(图 21)

a) LED (2) 亮起时，表示本产品已启动。
b) LED (2) 熄灭时，表示本产品已关闭。

1. 如果警告指示灯 (3) 亮起或闪烁，请参阅 键盘在第 470 页上。

检查开关扳机锁

开关扳机锁用于防止本产品意外操作。向前 (A) 推动开关扳机锁，然后按下开关扳机锁抵住手柄 (B)，将会释放开关扳机 (C)。松开手柄后，开关扳机和开关扳机锁均会返回原位。返回运动由三根独立的弹簧进行控制。

(图 22)

1. 当开关扳机锁处于原位时，确保开关扳机已锁止。(图 23)
2. 向前 (A) 且向下推动开关扳机锁。使开关扳机锁抵住手柄 (B)，并确保释放后其会返回原位。(图 24)
3. 确保开关扳机和开关扳机锁能自由移动，并且复位弹簧工作正常。(图 25)
4. 按住 On/Off [开/关] 按钮，将产品设置为 On [开]。
5. 完全按下开关扳机以全速运转。
6. 松开开关扳机，确保切割附件停止转动并保持静止不动。

检查护手板

护手板用于防止手意外接触锯片。

1. 按住 On/Off [开/关] 按钮，将产品设置为 Off [关]。
2. 拆下电池。
3. 检查护手板是否正确安装。
4. 检查护手板是否损坏。

电池安全

警告：请在使用本产品前阅读下面的警告说明。

• 只能使用 Husqvarna 批准的电池。请参阅 技术参数在第 472 页上。电池是通过软件加密的。
• 仅使用 Husqvarna 批准的电池作为电源用于相关的 Husqvarna 产品。为避免造成伤害，请勿将这些电池作为电源用于其他装置。
• 存在发生电击的危险。请勿将电池端子连接至钥匙、硬币、螺钉或其他金属上。这会导致电池短路。
• 切勿使用一次性电池。
• 请勿将异物放入电池的导气槽中。
• 使电池远离阳光、热源或明火。电池可能导致烧伤和/或化学烧伤。
• 使电池远离雨水和潮湿条件。
• 使电池远离微波和高压条件。
• 请勿尝试拆卸或破坏电池。
• 如果电池出现泄漏，不要让电池酸液接触到身体或眼睛。如果接触了电池酸液，请先用大量清水和肥皂清洗接触部位，然后送医治疗。如有电池酸液入眼，请勿揉搓，先用清水至少冲洗15分钟，然后送医治疗。
• 在 -10^ (14°F) 至 40^ (114°F) 之间的温度下使用电池。
• 切勿用水清洁电池或电池充电器。请参阅 电池信息在第467页上。
• 切勿使用损坏的电池。
• 电池在存放时应远离金属物体，如钉子、螺钉或珠宝。
• 使电池远离儿童。

警告：请在使用本产品前阅读下面的警告说明。

- 如果未遵守安全须知，则有发生电击或短路的危险。

- 除了为您提供的电池充电器之外，请勿使用其他充电器。只能使用 Husqvarna 批准的充电器为 Husqvarna 批准的电池充电。

- 切勿尝试拆卸电池充电器。

- 请勿使用损坏的电池充电器。

- 切勿用电源线提起电池充电器。要从电源插座断开电池充电器，请拔出插头。切勿拽拉电源线。

- 让所有电线和延长电线远离水、油和锋利的边沿。确保电线不会夹在物体之间，例如门、篱笆或类似物体之间。

- 切勿在易燃材料或可能导致腐蚀的材料附近使用电池充电器。确保未覆盖电池充电器。如果出现冒烟或着火，拔出电池充电器插头。

- 仅在室内空气流通较好且远离日光的位置为电池充电。请勿在室外为电池充电。请勿在潮湿条件下为电池充电。

- 仅在 5^ C (41°F) 至 40^ C (104°F) 之间的温度下使用电池充电器。在空气流通较好、干燥且远离灰尘的环境下使用充电器。

- 请勿将异物放置在电池充电器的冷却槽中。

- 请勿将电池充电器端子连接到金属物体上，否则会使电池充电器短路。

- 使用获得批准的完好电源插座。确保电池充电器的电线没有损坏。如果使用了加长电缆，请确保加长电缆没有损坏。

维护安全须知

警告：请在维护该产品前阅读下面的警告说明。

- 在维护前请取出电池，其他情况如检查或装配产品时，也需取出电池。

- 操作人员只能进行本说明书中介绍的维修和保养工作。更大范围的维修和保养请求助您的保养代理商。

- 切勿用水清洁电池或充电器。强力洗涤剂可能导致塑料损坏。

- 如果您不进行维护，可能会缩短产品的生命周期，并增加发生意外的风险。

- 对于所有的保养和维修工作，有必要进行专门的培训，尤其是有关产品上的安全装置。如果在您维护之后，本说明书中的检查并未全部获得批准，请求助于您的保养代理商。我们将保证为您的产品提供专业的维修和保养。

- 确保正确修磨锯片齿。按照我们的建议操作。另请参阅锯片包装上的说明。

- 请仅使用原厂备件。

- 维修切割锯片时，请务必戴上耐磨的手套。锯片十分锋利，容易造成伤害。

操作

引言

警告：请先仔细阅读并充分理解安全须知章节，再使用产品。

Husqvarna Connect

Husqvarna Connect 是一款可在移动设备上使用的免费应用程序。Husqvarna Connect 应用程序可为您的 Husqvarna 产品提供扩展功能。

· 扩展产品信息。

· 关于帮助、产品零件和保养的信息。

开始使用 Husqvarna Connect

1. 将 Husqvarna Connect 应用程序下载至您的移动设备。

2. 在 Husqvarna Connect 应用程序中注册。

3. 按照 Husqvarna Connect 应用程序中的说明步骤连接并注册产品。

注意：并非所有市场都提供 Husqvarna Connect 应用程序下载。欲了解更多信息，请与您的保养代理商联系。

连接电池充电器

1. 将充电器连接至具有标牌上所示电压和频率的电源。

2. 将电源插头插在接地插座中。电池充电器上的 LED 灯会闪烁一下绿灯。

注意：电池温度低于 0^ C ( 32^ F) 或高于 50^ C (122°F) 时将无法充电。如果温度超过 50^ C/122°F，则电池充电器会在电池充电之前冷却电池。

电池信息

有关如何使用电池的信息，请参阅电池的操作手册。

在 -10^ ( 14^ ) 至 40^ ( 104^ ) 之间的温度下使用电池。

将电池连接到产品

警告：仅使用本产品随附的 Husqvarna 原装电池。

1. 确保电池已经充满电。

2. 将电池推入本产品的电池座中。听到卡嗒声表示电池已卡紧到位。(图 26)

小心：如果无法轻松地将电池移入电池座，则表明安装不正确。这可能导致损坏产品。

1. 确保电池已正确安装。

为电池充电

注意：如果这是您第一次使用电池，请为它充电。新电池仅充有 30% 的电量。

1. 确保电池干燥。
2. 将电池放入电池充电器中。(图 27)

注意：不同型号的电池和充电器看起来不一样，但操作步骤相同。

1. 确保电池充电器上的绿色充电灯亮起。这表示电池与电池充电器正确连接。
2. 当电池上的所有指示灯亮起时，电池充满电。(图 28)
3. 要从电源插座断开电池充电器，请拔出插头。切勿拽拉电缆。
4. 从电池充电器中取出电池。

注意：有关更多信息，请参阅电池和电池充电器手册。

启动本产品前需要采取的措施

1. 查看工作区域。清除可能被抛出的物体。
2. 检查切割锯片。确保锯片锋利且未出现裂纹和损坏。
3. 确保产品正常工作。检查并确认所有螺母和螺丝均已拧紧。
4. 确保手柄和安全装置未损坏且正确安装。当零件缺失或偏离初始规格时，不要操作本产品。必要时戴上保护手套。
5. 在操作本产品之前，确保护盖未损坏且正确安装。

启动产品

1. 按住 On/Off [开/关] 按钮，直至绿色 LED 指示灯亮起。(图 29)
2. 按下开关扳机以调节速度。

操作本产品

• 当您切割绿篱侧边时，从靠近地面的位置开始，沿绿篱向上移动产品。(图 30)
• 调整速度以便与工作负载相符。

• 确保引擎不接触绿篱。

• 靠近身体握住产品，以保持稳定的工作姿势。(图 31)

• 确保切割设备的端部不接触地面。
• 小心缓慢地作业，直到所有树枝均已正确切下。

调整产品的角度

可以调整切割锯片，共有8个位置可用。

1. 从产品上取下电池。
2. 拉下位置调整把手。(图 32)
3. 使用把手将切割锯片倾斜到相应的位置。(图 33)
4. 释放位置调整把手以锁定切割锯片。

调节驱动轴的长度

本产品具有节电功能（SavE）。SavE 功能可降低切割设备的速度，从而最大限度延长电池的续航时间。

注意：SavE 功能不会降低产品的切割功率。

1. 按下键盘上的 SavE 按钮可启动该功能。绿色 LED 亮起。
2. 再次按下 SavE 按钮可关闭该功能。绿色 LED 会熄灭。(图 36)

自动关机功能

本产品具有自动关机功能，如果持续45分钟未操作本产品，那么该功能会自动关闭产品。

将产品设置在运输位置

警告：当产品处于运输位置时，不得启动产品。

1. 从产品上取下电池。
2. 在切割锯片上安装运输保护装置。
3. 将切割锯片弯折 180^ ，使其平行于驱动轴。(图 37)

停止产品

1. 松开开关扳机。
2. 按下 On/Off [开/关] 按钮，直至绿色 LED 指示灯熄灭。
3. 按下电池上的释放按钮，然后取出电池。(图 38)

维护

引言

警告：在对本产品进行维护之前，请仔细阅读并充分理解安全须知章节的内容。

警告：在对本产品进行维护之前，请先拆下电池。

维护时间表

警告：在进行维护前请取出电池。

以下是本产品必要维护事项列表。除了维护计划中规定的维护外，还要定期请 Husqvarna 保养代理商对产品进行保养。有关保养间隔时间的信息，请咨询您的 Husqvarna 保养代理商。

维护使用前每周每月
清洁产品的外部零件。X
检查并确认On/Off[开/关]按钮工作正常且未受损。X
确保开关扳机和开关扳机锁的安全功能正常。	X
确保所有控件工作正常且未受损。X
确保切割锯片和切割齿防护罩没有裂纹且未损坏。如果切割锯片或切割齿防护罩有裂纹或者被撞击,请予以更换。	X
如果切割刀片已弯曲或损坏,请联系您的经销商进行更换。	X
确保护手板未损坏。如果已损坏,请更换护手板。X
确保螺丝和螺母均已上紧。X
确保电池未受损。X
确保电池已充满电。X
确保电池充电器未损坏。X
确保刀盘的位置锁未损坏并且正常工作。X
检查并确保用于将切割锯片紧固在一起的螺钉已正确拧紧。		X
检查电池与产品之间的连接。检查电池与充电器之间的连接。			X

检查电池和电池充电器

1. 检查电池是否受损，例如出现裂纹。
2. 检查电池充电器是否受损，例如出现裂纹。
3. 确保电池充电器的连接线未受损且内部无裂纹。

清洁产品、电池和电池充电器

1. 在使用产品后用干布清洁产品。

2. 用干布清洁电池和电池充电器。保持电池导槽清洁。

3. 在将电池放入电池充电器或产品中之前，请确保电池和充电器的端子保持清洁。

清洁和润滑切割锯片

1. 使用清洁剂清洁锯片中的树脂和残留植物颗粒。
2. 确保锯片杆未损坏。确保锯片杆没有变形。用锉刀去除毛刺。
3. 确保锯片转动自如。
4. 长时间存放之前，对锯片杆进行润滑。(图 39)

故障排除

键盘

问题	可能的故障	可能的解决方案
绿色启动LED闪烁。	电池电压低。给电池充电。
红色错误指示灯闪烁。	过载。	切割附件卡住。按下On/Off[开/关]按钮,将产品设置为Off[关]。拆下电池。清除切割锯片上的多余材料。松开锯链。
	偏离工作温度。让本产品冷却。
	同时按下开关扳机和On/Off[开/关]按钮。	松开开关扳机并按下On/Off[开/关]按钮。
产品不能启动。	电池接头变脏。	使用压缩空气或软刷清洁电池接头。
红色错误LED亮起。	需要对本产品进行维修。	请联系保养代理商。

电池

40-B220X 169
症状原因 纠正措施
电池错误指示灯闪烁。电池电量耗尽。	给电池充电。
	高工作负载,但电池温度极低。	给电池加热。例如,将电池移入室内或低速运行,直到电池变热。
	电池不工作。电池工作范围已达到极限。	从产品上取下电池。让电池静置,并按下电池指示灯按钮。
电池温度指示灯亮起。	电池温度过低或过高,以至无法使用。	在-10°C(14°F)至40°C(104°F)之间的环境温度下存放电池。当电池达到合适温度后,即可再次使用。
电池温度指示灯闪烁。	电池温度接近其限值。	降低速度和(或)工作负载。在+10°C(50°F)至+30°C(86°F)之间的最适温度下存放电池,以获得理想性能。
电池在充电器中时,电池温度指示灯会亮起。	温度超出范围,电池温度过低或过高,以至无法充电。	使电池冷却或将其移至室内使其升温。当电池达到合适温度后,即可再次充电。确保在5°C(41°F)至40°C(104°F)之间的环境温度下使用充电器。使充电器远离阳光照射。如果问题仍然存在,请联系您的经销商。
电池错误指示灯亮起。电池有严重错误。	请联系您的经销商。

充电器

40-C500X 170
症状	可能的故障	可能的步骤
充电器上的充电指示灯呈黄色。电池错误指示灯闪烁,或者电池温度指示灯亮起。	温度超出范围,电池太冷或太热,无法使用或充电。	如果电池温度过高,请将其连接至充电器。充电器的内置风扇可降低电池温度。当电池达到建议温度时,可自动开始充电。如果电池温度过低,请将其移入室内。当电池达到建议温度时,请继续充电。请遵守操作温度范围,请参阅电池充电器的操作手册。使充电器远离阳光照射。如果问题仍然存在,请联系您的经销商。
充电器上的充电指示灯呈黄色。电池上的电池错误指示灯亮起。	电池有严重错误。请联系您的经销商。
充电器上的充电指示灯呈红色。	充电器出现严重问题。	请联系您的经销商。

运输、存放和废弃处理

运输及存放

· 随附的锂离子电池符合危险品法律的要求。
- 请遵守商业运输在包装和标签方面的特殊要求，包括由第三方和运输代理等提供的商业运输。
- 在运送本产品前，请与经过危险品专门培训的人员沟通。请遵守所有适用的国家/地区法规。
- 在将电池放入包装中时，用胶带遮住裸露的触点。将电池牢牢固定在包装中，以防移动。
- 存放或运输之前请取下电池。
- 将电池和充电器放入无湿气、无霜冻的干燥空间内。
- 不要将电池存放在容易积聚静电的区域。严禁将电池存放在金属盒中。
- 电池存放温度应介于 5^ / 41^ 至 25^ / 77^ 之间，并避免阳光直射。
- 电池充电器存放温度应介于 5^ / 41^ 至 45^/ 113^ 之间，并避免阳光直射。
- 只能在 5^ / 41^ 至 40^ / 104^ 之间的环境温度下使用电池充电器。
- 在长期存放之前，将电池充电至 30% 至 50% 电量。
- 将电池充电器存储在封闭的干燥空间内。
- 切勿将电池存储在电池充电器中。请勿使儿童和其他未获批准的人员接触本设备。将本设备存放于可以锁闭的空间。

• 在长期存储本产品之前，应清洁产品并进行全面的保养。
• 在产品上使用运输护板，以防止产品在运输和存储期间造成伤害或损坏。
• 运输期间固定好产品。

弃置

该符号表示该产品不属于生活垃圾。请通过您当地的电气电子设备收集系统进行回收。这有助于妥善管理报废设备。请联系当地主管部门、生活垃圾服务部门、您的经销商或零售商获取相关信息。由于可能存在有害物质，不当处置可能会对环境和人类健康造成潜在的负面影响。

注意：产品或产品包装上显示有该符号。

技术参数

技术参数

	520iHT4
电机
电机类型 BLDC(无刷型)36 V
重量 171
不含电池时的重量,kg 5.4
包含电池(默认电池40-B220X)时的重量,kg 6.8
噪音排放 172
声功率级,测量值 dB(A)92
声功率级,保证值 LWA,dB(A)94
声压级
根据 EN 62841-1 和 EN62841-4-2 测得的操作员耳旁声压级,单位为 dB(A)。	80
振级 173
前/后手柄上的振动水平 (ah),m/s2。请参阅 EN 62841-1 和 EN62841-4-2。2.0/2.0
防水等级
IPX4 174	是
切割设备
类型 双侧
刀片长度,mm 550
在 SavE 模式下的锯片速度(切割次数/分钟)	3200
不在 SavE 模式下的锯片速度(切割次数/分钟)	4000

171 在没有运输护板的情况下测量。
172 环境噪音排放以声功率 (L_WA) 测量，符合EC指令2000/14/EC的要求。保证声功率与测定声功率之间存在差异，在于保证声功率按照2000/14/EC指导文件的要求还包含了测量结果中的离差以及相同型号不同产品之间的偏差。
173 振级的报告数据中具有一个 1.5 m/s^2 的典型统计离差（标准偏差）。
标称振动总值依据标准测试方法测得，可用于比较不同的工具。
标称振动总值还可用于初步评估振动接触情况。
174 标有IPX4的Husqvarna手持式电池产品均符合以下产品认证等级要求

RoHS 表 - 绿篱机

部件名称	有害物质
	铅	汞	镉0.01%	六价铬	多溴联苯	多溴二苯醚	邻苯二甲酸二丁酯	邻苯二甲酸二异丁酯	邻苯二甲酸丁苄酯	邻苯二甲酸二异辛酯
多氯联苯	XOOOOOOOO	OOOOOO	O
切割元件	XOOOOOO	OOOOOO

注意：

O：表示组件的所有均质材料中有害物质的含量不超过国家标准关于电气和电子产品中限制使用有害物质的要求。

X：表示组件中至少一种均质材料的有害物质含量超过国家标准关于电气和电子产品中限制使用有害物质的要求。

注意：上述未列出的组件表明，有害物质的含量不超过国家标准关于电气和电子产品中限制使用有害物质的要求。

附件

认可的电池

电池	BLi200 40-B220X
类型 锂离子电池 锂离子电池
电池容量, Ah 5.2 6.0
标称电压,V 36 36
重量, kg (lb) 1.3 (2.9) 1.4 (3.1)

认可的充电器

充电器	QC330 40-C500X
输入电压,V 100-240 100-240
频率 (Hz)	50-60	50-60
功率 (W)	330	500

一致性声明

欧盟一致性声明

我们 Husqvarna AB（地址：SE-561 82 Huskvarna，Sweden，电话：[phone]）谨此声明，本产品：

描述 电池驱动的高枝绿篱剪
品牌 Husqvarna
类型/型号 520iHT4
标识 2023 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

法规 描述
2006/42/EC “关于机械”
2014/30/EU “关于电磁兼容性”
2011/65/EU “关于限制使用有害物质”
2000/14/EC “关于室外噪声”

并适用以下标准和/或技术规格：EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018。

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden 已根据 2006/42/EC 附录 IX 的规定进行了自愿型式检验。

此外，SMP Svensk Maskinprovning AB 还符合欧洲理事会指令 2000/14/EC 附录 V 的要求。证书编号：01/094/025

有关噪音排放的信息，请参阅 技术参数在第 472 页上。 Huskvarna 2023-12-01

Husqvarna AB 技术管理部门研发总监 Stefan Holmberg 技术文档负责人

Husqvarna®

www.husqvarna.com
