NAUDOJIMO INSTRUKCIJA 520iHT4 HUSQVARNA

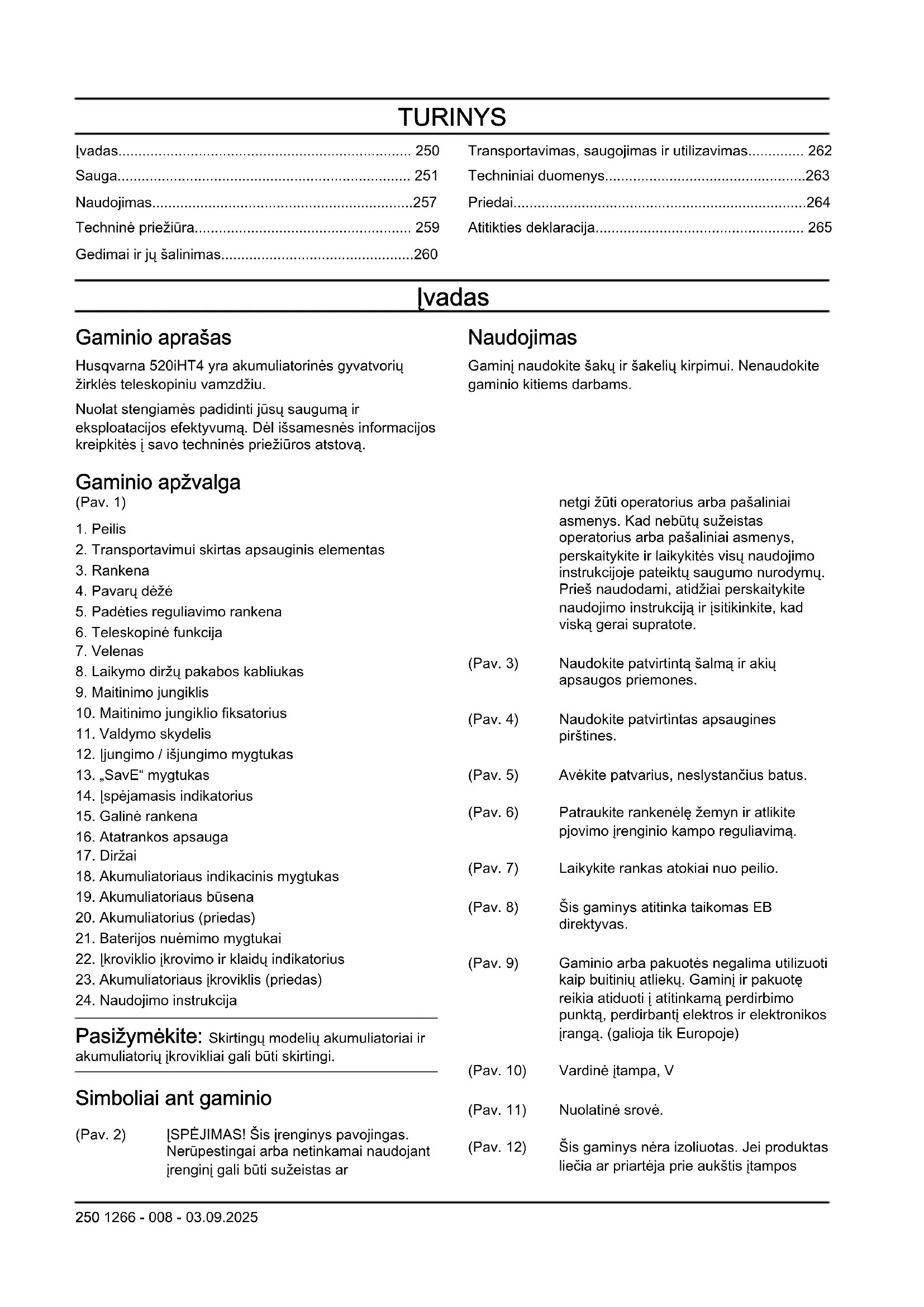

• Įvadas p. 250
• Sauga p. 251
• Naudojimas p. 257
• Techninė priežiūra p. 259
• Gedimai ir jų šalinimas p. 260
• Transportavimas, saugojimas ir utilizavimas p. 262
• Techniniai duomenys p. 263
• Priedai p. 264
• Atitikties deklaracija Įvadas Gaminio aprašas Husqvarna 520iHT4 yra akumuliatorinės gyvatvorių žirklės teleskopiniu vamzdžiu. Nuolat stengiamės padidinti jūsų saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Naudojimas Gaminį naudokite šakų ir šakelių kirpimui. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga (Pav. 1) p. 265

5. Padėties reguliavimo rankena

6. Teleskopinė funkcija

8. Laikymo diržų pakabos kabliukas

14. Įspėjamasis indikatorius

19. Akumuliatoriaus būsena

20. Akumuliatorius (priedas)

21. Baterijos nuėmimo mygtukai

22. Įkroviklio įkrovimo ir klaidų indikatorius

23. Akumuliatoriaus įkroviklis (priedas)

24. Naudojimo instrukcija

Pasižymėkite: Skirtingų modelių akumuliatoriai ir akumuliatorių įkrovikliai gali būti skirtingi. Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS! Šis įrenginys pavojingas. Nerūpestingai arba netinkamai naudojant įrenginį gali būti sužeistas ar netgi žūti operatorius arba pašaliniai asmenys. Kad nebūtų sužeistas operatorius arba pašaliniai asmenys, perskaitykite ir laikykitės visų naudojimo instrukcijoje pateiktų saugumo nurodymų. Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 3) Naudokite patvirtintą šalmą ir akių apsaugos priemones. (Pav. 4) Naudokite patvirtintas apsaugines pirštines. (Pav. 5) Avėkite patvarius, neslystančius batus. (Pav. 6) Patraukite rankenėlę žemyn ir atlikite pjovimo įrenginio kampo reguliavimą. (Pav. 7) Laikykite rankas atokiai nuo peilio. (Pav. 8) Šis gaminys atitinka taikomas EB direktyvas. (Pav. 9) Gaminio arba pakuotės negalima utilizuoti kaip buitinių atliekų. Gaminį ir pakuotę reikia atiduoti į atitinkamą perdirbimo punktą, perdirbantį elektros ir elektronikos įrangą. (galioja tik Europoje) (Pav. 10) Vardinė įtampa, V (Pav. 11) Nuolatinė srovė. (Pav. 12) Šis gaminys nėra izoliuotas. Jei produktas liečia ar priartėja prie aukštis įtampos 250 1266 - 008 - 03.09.2025laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Srovė gali būti perduodama iš vieno taško į kitą įtampos lanku. Kuo aukštesnė įtampa, tuo toliau ji gali persiduoti. Srovė gali būti perduodama ir per šakas bei kitus daiktus, ypač kai jie yra drėgni. Visada laikykitės mažiausiai 10 m atstumo tarp produkto ir įtampos laidų bei / arba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu, visada praneškite atitinkamai energijos tiekėjui, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjungta. Dirbdami išlaikykite mažiausiai 15 m / 50 pėdų atstumą nuo kitų žmonių ar gyvūnų. (Pav. 13) Apsaugotas nuo vandens purslų. yyyywwxxxx Nominalių parametrų plokštelėje nuro- dytas serijos numeris. yyyy yra paga- minimo metai, ww yra pagaminimo sa- vaitė, o xxxx yra eilės numeris. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kai kurių rinkų sertifikavimo reikalavimams. Simboliai ant akumuliatoriaus ir (ar) akumuliatoriaus įkroviklio (Pav. 17) Nuvežkite šį gaminį į elektros ir elektronikos įrenginių perdir- bimo punktą. (galioja tik Euro- poje) (Pav. 14) Apsaugotas transformatorius. (Pav. 15) Akumuliatoriaus įkroviklį naudokite ir laikykite tik uždarose patalpose. (Pav. 16) Dviguba izoliacija. Produkto pažeidimai Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji elektrinių įrankių saugos nurodymai PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti. Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai. Pasižymėkite: Terminas „gaminys“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatorinį (belaidį) gaminį. Sauga darbo zonoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga ar neapšviesta darbo zona gali būti nelaimingo atsitikimo priežastis.

• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminiui veikiant gali kilti kibirkščių, kurios gali uždegti dulkes ar garus.

• Naudodami gaminį užtikrinkite, kad vaikai ir kiti asmenys laikytųsi atokiau nuo gaminio. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso. Elektrosauga

• Gaminio kištukas turi atitikti elektros lizdą. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir 1266 - 008 - 03.09.2025 251atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškyla elektros smūgio pavojus.

• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. Į gaminį patekęs vanduo padidina elektros smūgio pavojų.

• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami laidą ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

• Jei gaminį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus. Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant su gaminiu netgi akimirksnis neatidumo gali būti sunkaus sužeidimo priežastis.

• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.

• Saugokitės atsitiktinio įsijungimo. Prieš jungdami įrankį į elektros tinklą ir (arba) prie akumuliatoriaus, keldami ar nešdami, įsitikinkite, kad gaminys yra išjungtas. Jei nešite gaminį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami gaminį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.

• Neužsimokite per plačiai. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtoms aplinkybėms.

• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.

• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

Būkite atidūs ir laikykitės elektriniams įrankiams galiojančių taisyklių net ir tada, kai elektrinį įrankį naudojate ne pirmą kartą. Neatidžiai veikiant per sekundės dalis galima patirti sunkių sužalojimų. Elektros įrankių naudojimas ir priežiūra

• Dirbdami su elektros įrankiu nenaudokite jėgos. Naudokite savo darbui tinkamą elektros įrankį. Naudojant tam tikslui skirtą elektros įrankį, darbas bus atliktas saugiau ir greičiau.

• Jeigu paspaudus jungiklį elektros įrankis neįsijungia arba neišsijungia, nenaudokite įrankio. Elektros įrankis, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti taisomas.

• Prieš reguliuodami elektros įrankius, keisdami priedus arba padėdami saugoti, ištraukite maitinimo laido kištuką iš elektros lizdo ir (arba) išimkite akumuliatorių bloką, jei jį galima išimti. Laikantis šių prevencinės apsaugos priemonių, sumažėja netyčinio elektros įrankio įjungimo rizika.

• Nenaudojamus elektros įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti elektros įrankio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose elektros įrankiai yra pavojingi.

• Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką elektros įrankio veikimui. Prieš naudojant, sugedusį elektros įrankį reikia sutaisyti. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektros įrankių.

• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

• Elektros įrankius, priedus, įrankių galąstuvus ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami elektros įrankį ne pagal paskirtį, galite sukelti pavojingą situaciją.

• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose. Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.

• Elektros įrankius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.

• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros.Veikiant ugniai arba aukštesnei nei 130 ºC (265 ºF) temperatūrai gali įvykti sprogimas.

• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai.Jei įkraunama netinkamai arba esant nurodytame diapazone neišsitenkančiai temperatūrai, gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė. Techninė priežiūra

• Elektros įrankio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta elektros įrankio sauga.

• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai. Gyvatvorių žirklių saugos įspėjimai

• Nenaudokite gyvatvorių žirklių blogomis oro sąlygomis, ypač jei gali žaibuoti. Taip sumažinsite pavojų būti nutrenktiems žaibo.

• Visus elektros laidus ir kabelius laikykite toliau nuo pjovimo vietos. Elektros laidai ar kabeliai gali būti paslėpti gyvatvorėse ar krūmuose ir juos galima netyčia nupjauti peiliu.

• Gyvatvorių žirkles laikykite tik už izoliuoto rankenų paviršiaus, nes peilių ašmenys gali priliesti paslėptus laidus. Peiliui palietus laidą, kuriuo teka elektros srovė, srovė gali imti tekėti metalinėmis gyvatvorių žirklių dalimis ir naudotojas gali gauti elektros smūgį.

• Laikykitės toliau nuo peilių. Peiliams judant nebandykite išimti nupjautos medžiagos arba laikyti pjaunamos medžiagos. Išjungus įrenginį, peiliai dar kurį laiką juda. Dirbant gyvatvorių žirklėmis netgi akimirksnis neatidumas gali būti sunkaus sužeidimo priežastis.

• Valydami užstrigusią medžiagą ar atlikdami techninę priežiūrą įsitikinkite, kad visi maitinimo jungikliai išjungti, o akumuliatoriaus blokas nuimtas arba atjungtas. Netikėtai įsijungus gyvatvorių žirklėms, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.

• Nustojus peiliams judėti, gyvatvorių žirkles neškite laikydami už rankenos ir stengdamiesi neįjungti jokio maitinimo jungiklio. Tinkamai nešant gyvatvorių žirkles, sumažėja pavojus netyčia paleisti gaminį ir susižeisti peiliu.

• Prieš perveždami ar padėdami sandėliuoti gyvatvorių žirkles, būtinai uždėkite peilio gaubtą. Tinkamai dirbant gyvatvorių žirklėmis, sumažėja pavojus susižeisti peiliu. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nuimkite akumuliatorių, kad netyčia neįjungtumėte gaminio.

• Šis gaminys gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

• Nenaudokite gaminio, jei pasikeitė jo pradinės specifikacijos. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai atliekant gaminio techninę priežiūrą galima rimtai arba mirtinai susižeisti.

• Prieš darbą atlikite produkto patikrą. Žr. Gaminio apsauginės priemonės psl. 255

Techninė priežiūra psl. 259 . Nenaudokite gaminio, jei jis yra pažeistas arba tinkamai neveikia. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.

• Saugokite, kad su gaminiu nežaistų vaikai. Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir / arba akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą. Vietos teisės aktuose gali būti nustatytas jauniausias amžius, nuo kurio galima naudoti tokius įrenginius.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Gaminį laikykite ten, kur jo negali pasiekti vaikai.

• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus operatoriaus ir pašalinių asmenų kūno sužalojimus ir net mirtį. Pasižymėkite: Naudojimą gali reglamentuoti nacionaliniai arba vietos teisės aktai. Laikykitės nustatytų taisyklių. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. 1266 - 008 - 03.09.2025 253• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves. Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Niekada nedirbkite gaminiu, jei esate pavargęs, išgėręs alkoholio ar vartojate medikamentus, kurie gali veikti Jūsų regėjimą, nuovoką ar koordinaciją.

• Darbas blogu oru vargina ir dažnai padidina pavojaus riziką. Dėl papildomos rizikos nerekomenduojama naudoti įrenginio labai blogu oru, pavyzdžiui, kai yra didelis rūkas, smarkus lietus, stiprus vėjas, didelis šaltis ar žaibo pavojus.

• Netvarkinga pjovimo įranga gali padidinti nelaimingų atsitikimų pavojų.

• Neleiskite vaikams naudoti gaminio ar būti arti jo. Įrenginį užvesti labai paprasta, todėl neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, jog iškyla pavojus sunkiai susižeisti. Kai neprižiūrite įrenginio, visuomet atjunkite bateriją.

• Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų neprisiartintų žmonės ar gyvūnai. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas. Priešingu atveju galite juos sunkiai sužeisti. Kam nors priartėjus, nedelsdami sustabdykite gaminį. Niekada nesisukinėkite su gaminiu prieš tai neįsitikinę, ar už jūsų nieko nėra.

• Užtikrinkite, kad žmonės, gyvuliai ar kiti objektai nepaveiks jūsų pjovimo įtaiso valdymo ir jų nepasieks pjovimo įtaisas arba pjovimo įtaiso sviesti palaidi objektai. Niekada nenaudokite gaminio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.

• Visuomet patikrinkite darbo vietą. Pašalinkite visus palaidus daiktus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išmetami arba įsipinti į pjovimo įrangą.

• Įsitikinkite, kad galite laisvai stovėti ir judėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.

• Visuomet tvirtai laikykite pusiausvyrą ir tvirtai remkitės į žemę kojomis. Per plačiai neužsimokite.

• Išjunkite gaminį prieš pernešdami jį į kitą darbo vietą. Pritvirtinkite transportavimui skirtą apsauginį elementą, kai jis nenaudojamas.

• Niekada nedėkite gaminio ant žemės, jei jis nėra išjungtas. Nepalikite gaminio be priežiūros, kai jis įjungtas.

• Nuimkite akumuliatorių prieš perduodami gaminį kitam asmeniui.

• Pasirūpinkite, kad pjovimo įtaiso neliestumėte drabužiais ar kūno dalimis, kai gaminys yra įjungtas.

• Jei naudojant gaminį užsikerta pjovimo įtaisas, sustabdykite ir išjunkite gaminį. Įsitikinkite, kad pjovimo įtaisas visiškai sustojo. Nuimkite akumuliatorių prieš valydami, apžiūrėdami ar remontuodami gaminį ir (arba) pjovimo įtaisą.

• Išjungę gaminį, rankas ir pėdas laikykite atokiai nuo pjovimo įtaiso, kol ji visiškai nesustoja.

• Saugokitės šakų nuolaužų, kurios gali būti išmetamos pjaunant. Nepjaukite per arti žemės vietose, kur gali būti išsviesti akmenys ir kiti daiktai.

• Saugokitės į orą pakeliamų daiktų. Visada naudokite pripažintus apsauginius akinius. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenys, šiukšlės ir pan. gali pataikyti į akis ir sukelti apakimą arba rimtai sužaloti.

• Jeigu dėvite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjungus įrenginį visada nusiimkite apsaugines ausines.

• Niekada nedirbkite stovėdami ant kopėčių, suoliuko ar kito netvirtai pakelto pagrindo.

• Ši mašina veikdama sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį įrenginį pasitarti su gydytoju ir implanto gamintoju.

• Gaminį visada laikykite abiem rankomis. Gaminį laikykite dešinėje kūno pusėje.

• Prieš šalindami medžiagą, apsivyniojusią aplink peilio veleną arba įstrigusią tarp apsaugo ir pjovimo įtaiso, būtinai išjunkite gaminį, nuimkite akumuliatorių ir įsitikinkite, kad pjovimo įtaisas nebesisuka.

• Naudojimo metu elektromagnetinis laukas gali trikdyti aktyvius arba pasyvius medicininius implantus. Prieš naudodami šį gaminį asmenys su medicininiais implantais turėtų kreiptis į savo gydytoją ir medicininio implanto gamintoją.

• Gaminio svorį laikykite laikymo diržais, ją jį būtų lengva valdyti.

• Ilgalaikis triukšmo poveikis gali visam laikui pakenkti klausai. Husqvarna rekomenduoja operatoriams naudoti patvirtintas apsaugines ausines.

• Niekada nenaudokite gaminio, kurio konstrukcija yra pakeista ir neatitinka gamyklinių standartų.

• Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šiame vadove nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žiūrėkite nurodymus, pateikiamus skyriuje „Techninė priežiūra“.

• Prieš naudodamiesi gaminiu atlikite bendrinę apžiūrą. Žr. techninės priežiūros grafiką.

• Niekuomet niekam neleiskite dirbti mašina prieš tai neįsitikinę, kad jie perskaitė ir suprato naudojimo instrukcijoje pateiktus nurodymus.

• Patikrinkite, kad darbo zonoje nebūtų pašalinių daiktų, pvz., elektrinių kabelių, gyvūnų ir t. t., arba kitų daiktų, pvz., metalinių, galinčių sugadinti pjovimo įtaisą.

• Pažeisti peiliai gali padidinti nelaimingų atsitikimų riziką.

1266 - 008 - 03.09.2025Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami įrenginį būtinai dėvėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Naudokite apsauginį šalmą ten, kur gali būti krentančių daiktų

• Ilgalaikis triukšmo poveikis gali pakenkti klausai. Apskritai akumuliatoriniai gaminiai yra tylūs, tačiau klausai galima pakenkti ilgai naudojant esant tam tikram triukšmo lygiui. Husqvarna rekomenduoja operatoriams naudoti apsaugines ausines, kai gaminiai ilgą laiką naudojami be pertraukos. Ilgą laiką reguliariai gaminį naudojantys vartotojai turėtų reguliariai tikrintis klausą. PERSPĖJIMAS: Apsauginės ausinės apriboja galimybes girdėti garsus ir įspėjimo signalus.

• Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN166 standartą.

• Naudokite apsauginį veido skydelį. Akims apsaugoti vien skydelio nepakanka. (Pav. 18)

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

• Naudokite tvirtus, neslystančius aulinius batus ar pusbačius.

• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių. (Pav. 19)

• Netoliese turi būti pirmosios pagalbos vaistinėlė. (Pav. 20) Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr. instrukcijas skyriuje, Gaminio apžvalga psl. 250 kad sužinotumėte, kur jūsų gaminyje yra šios dalys. Gaminio naudojimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o techninė priežiūra ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą. PERSPĖJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto. PASTABA: Įrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Įsigijus mūsų gaminį, garantuojame profesionalų aptarnavimą ir techninę priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą. Valdymo skydelio patikra

1. Paspauskite ir palaikykite įjungimo / išjungimo

mygtuką (1). (Pav. 21) a) Gaminys įjungtas, kai šviečia šviesos diodas (2). b) Gaminys išjungtas, jei šviesos diodas (2) nešviečia.

2. Jeigu įsižiebia arba mirksi įspėjamasis indikatorius

Maitinimo jungiklio fiksatoriaus patikra Maitinimo jungiklio užraktas sukonstruotas taip, kad apsaugotų nuo netyčinio įjungimo. Nuspaudus maitinimo jungiklio fiksatorių pirmyn (A) ir prispaudus maitinimo jungiklio fiksatorių prie rankenos (B) maitinimo jungiklis(C) atleidžiamas. Atleidus rankeną maitinimo jungiklis ir jo fiksatorius grįžta į pradinę padėtį. Šį judesį užtikrina trys atskiros spyruoklės. (Pav. 22)

1. Įsitikinkite, kad maitinimo jungiklis yra užfiksuotas,

kai fiksatorius yra savo pradinėje padėtyje. (Pav. 23)

2. Paspauskite maitinimo jungiklio fiksatorių pirmyn

(A) ir žemyn. Laikykite maitinimo jungiklio fiksatorių prispaudę prie rankenos (B) ir patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį. (Pav. 24) 1266 - 008 - 03.09.2025 2553. Patikrinkite, ar maitinimo jungiklis ir jo fiksatorius laisvai juda, o grįžimo spyruoklės funkcionuoja tinkamai. (Pav. 25)

4. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti/

išjungti), kad įjungtumėte gaminį.

5. Iki galo nuspauskite maitinimo jungiklį, kad gaminys

veiktų visu greičiu.

6. Atleiskite maitinimo jungiklį ir įsitikinkite, kad pjovimo

įtaisas sustoja ir daugiau nesisuka. Rankos apsaugos patikra Rankos apsauga saugo rankas nuo netyčinio prisilietimo prie peilio.

1. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti/

išjungti), kad išjungtumėte gaminį.

2. Išimkite akumuliatorių.

3. Patikrinkite, ar rankos apsauga tvirtai pritvirtinta.

4. Patikrinkite, ar nepažeista rankos apsauga.

Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik Husqvarna patvirtintus akumuliatorius. Žr. Techniniai duomenys psl. 263 . Akumuliatorius turi koduotą programinę įrangą.

• Naudokite Husqvarna patvirtintus akumuliatorius, kaip maitinimo šaltinį susijusiems Husqvarna gaminiams. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.

• Nenaudokite neįkraunamų akumuliatorių.

• Nekiškite objektų į akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu su muilu ir kreipkitės pagalbos į medikus. Jei skysčio patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu ir kreipkitės į gydytoją.

• Akumuliatorių naudokite nuo –10 °C (14 °F) iki 40 °C (114 °F) temperatūroje.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.

• Saugokite akumuliatorių nuo vaikų. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukcijų, kyla elektros smūgio arba trumpojo jungimo rizika.

• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus įkroviklį. Naudokite tik Husqvarna patvirtintus akumuliatorių įkroviklius, kad įkrautumėte Husqvarna patvirtintus akumuliatorius.

• Nebandykite išmontuoti akumuliatoriaus įkroviklio.

• Nenaudokite sugadinto akumuliatoriaus įkroviklio.

• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų objektai, pvz., durys, tvoros ar pan.

• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus įkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

• Įkraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Įkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.

• Nekiškite objektų į įkroviklio aušinimo angas.

• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpąjį jungimą.

• Naudokite patvirtintus ir nepažeistus elektros tinklo lizdus. Įsitikinkite, kad akumuliatoriaus įkroviklio laidas yra nepažeistas. Jei naudojami jungiamieji kabeliai, įsitikinkite, kad jie nepažeisti. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.

• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės

1266 - 008 - 03.09.2025priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.

• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.

• Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Vadovaukitės mūsų rekomendacijomis. Taip pat perskaitykite instrukciją ant pjovimo geležtės įpakavimo.

• Naudokite tik originalias atsargines dalis.

• Naudodami pjovimo įtaisą, visada mūvėkite storas darbines pirštines. Peiliai yra labai aštrūs, todėl jais lengva susižeisti. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį,

vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Akumuliatorių įkroviklio prijungimas

1. Prijunkite įkroviklį prie informacinėje plokštelėje

nurodytos įtampos ir dažnio maitinimo šaltinio.

2. Prijunkite kištuką prie įžeminto lizdo. Akumuliatoriaus

įkroviklio LED indikatorius vieną kartą sumirksės žaliai. Pasižymėkite: Jei akumuliatoriaus temperatūra yra žemesnė nei 0 °C (32 °F) arba aukštesnė nei 50°C (122 °F), jis nebus įkraunamas. Jei temperatūra aukštesnė nei 50 °C/122 °F, akumuliatoriaus įkroviklis laukia, kol akumuliatorius atvės ir tik tada pradeda krovimą. Akumuliatoriaus informacija Informacijos, kaip naudoti akumuliatorių, ieškokite akumuliatoriaus naudotojo vadove. Akumuliatorių naudokite nuo –10 °C (14 °F) iki 40 °C (104 °F) temperatūroje. Akumuliatoriaus prijungimas prie įrenginio PERSPĖJIMAS: Gaminyje naudokite tik originalius Husqvarna akumuliatorius.

1. Įsitikinkite, kad akumuliatorius visiškai įkrautas.

2. Įstatykite akumuliatorių į gaminio akumuliatoriaus

laikiklį. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 26) PASTABA: Jei akumuliatorius lengvai neįsistato į akumuliatoriaus laikiklį – akumuliatorius uždėtas netinkamai. Antraip galima sugadinti gaminį.

3. Įsitikinkite, kad akumuliatorius įstatytas tinkamai.

Akumuliatoriaus įkrovimas Pasižymėkite: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

1. Įsitikinkite, kad akumuliatorius sausas.

2. Akumuliatorių įstatykite į įkroviklį. (Pav. 27)

Pasižymėkite: Skirtingų modelių akumuliatoriai ir akumuliatorių įkrovikliai gali būti skirtingi, tačiau procedūra išlieka tokia pati. 1266 - 008 - 03.09.2025 2573. Įsitikinkite, kad įjungtas žalias akumuliatorių įkroviklio indikatorius. Tai reiškia, kad akumuliatorius prijungtas prie akumuliatorių įkroviklio.

4. Įsižiebus visiems akumuliatoriaus LED indikatoriams,

akumuliatorius yra visiškai įkrautas. (Pav. 28)

5. Norėdami atjungti akumuliatoriaus įkroviklį nuo

elektros lizdo, traukite už kištuko. Netraukite už kabelio.

6. Iš įkroviklio išimkite akumuliatorių.

Pasižymėkite: Daugiau informacijos žr. akumuliatoriaus ir akumuliatorių įkroviklio instrukcijose. Prieš paleidžiant gaminį

1. Patikrinkite darbo zoną. Pašalinkite daiktus, kurie

2. Patikrinkite pjovimo įtaisą. Įsitikinkite, ar peiliai

aštrūs, nėra suskilinėję ir pažeisti.

3. Įsitikinkite, kad įrenginys veikia tinkamai. Patikrinkite,

ar visos veržlės ir varžtai yra priveržti.

4. Įsitikinkite, ar rankena ir saugos įtaisai nėra

pažeisti ir tinkamai pritvirtinti. Nenaudokite gaminio be trūkstamų dalių arba jei pakeista jo pradinė specifikacija. Jei reikia, apsimaukite pirštines.

5. Prieš naudodami gaminį įsitikinkite, kad gaubtai

nepažeisti ir tinkamai pritvirtinti. Gaminio paleidimas

1. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti/

išjungti), kol įsižiebs žalias LED indikatorius. (Pav. 29)

2. Valdykite greitį spausdami maitinimo jungiklį.

• Kirpdami gyvatvorės šonus pradėkite nuo apačios ir kelkite gaminį į viršų. (Pav. 30)

• Reguliuokite greitį atsižvelgdami į darbinę apkrovą.

• Saugokitės, kad variklis neliestų gyvatvorės.

• Gaminį laikykite netoli kūno, kad stabiliau jį valdytumėte. (Pav. 31)

• Saugokitės, kad pjovimo įrangos galas nepaliestų žemės.

• Būkite atsargūs ir dirbkite lėtai, kol tinkamai nupjausite visas šakas. Gaminio kampo reguliavimas Pjovimo įtaisą galima nustatyti į 8 skirtingas padėtis.

1. Išimkite iš įrenginio akumuliatorių.

2. Patraukite žemyn padėties koregavimo rankeną.

3. Pakreipkite pjovimo įtaisą į atitinkamą padėtį

naudodami jo rankeną. (Pav. 33)

4. Atleiskite padėties reguliavimo rankeną, kad

užfiksuotumėte pjovimo įtaisą. Teleskopinės rankenos ilgio reguliavimas

1. Atleiskite rankenėlę.

2. Ištraukite rankeną iki norimo ilgio. (Pav. 34)

3. Priveržkite tvirtinimo rankenėlę. (Pav. 35)

„SavE“ funkcijos naudojimas Šis gaminys turi funkciją „SavE“. Funkcija „SavE“ sulėtina pjovimo įrangą, kad akumuliatorius veiktų kuo ilgiau. Pasižymėkite: Funkcija „SavE“ nesumažina gaminio pjovimo galios.

1. Klaviatūroje paspauskite mygtuką „SavE“, kad

įjungtumėte funkciją. Įsižiebs žalias LED indikatorius.

2. Paspauskite mygtuką dar kartą, kad išjungtumėte

funkciją. Žalias LED indikatorius išsijungs. (Pav. 36) Automatinio išjungimo funkcija Gaminyje yra automatinio išjungimo funkcija, kuri išjungia gaminį, jei nesinaudojate juo 45 sek. Gaminio paruošimas transportuoti PERSPĖJIMAS: Neįjunkite gaminio, kai gaminys yra transportavimo padėtyje.

1. Išimkite iš įrenginio akumuliatorių.

2. Ant pjovimo įtaiso pritvirtinkite transportavimui skirtą

3. Sulenkite pjovimo įtaisą 180°, kad pjovimo įtaisas

būtų lygiagretus rankenai. (Pav. 37) Gaminio sustabdymas

1. Atleiskite maitinimo jungiklį.

2. Paspauskite ir laikykite nuspaudę mygtuką ON/OFF

(įjungti / išjungti), kol užges žalias LED indikatorius.

3. Išimkite akumuliatorių paspausdami ant jo esančius

1266 - 008 - 03.09.2025Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami produkto priežiūros darbus, perskaitykite ir supraskite saugos skyrių. PERSPĖJIMAS: Prieš atlikdami gaminio priežiūros darbus, išimkite akumuliatorių. Techninės priežiūros grafikas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių. Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Be techninės priežiūros grafike nurodytų techninės priežiūros darbų, leiskite „Husqvarna“ specialistui reguliariai atlikti gaminio techninę priežiūrą. Jei reikia informacijos apie techninės priežiūros intervalus, pasikalbėkite su „Husqvarna“ specialistu. Techninė priežiūra Prieš prade- dant dar-

Kas sa- vaitę Kas mė- nesį Valykite išorines gaminio dalis. X Patikrinkite, ar mygtukas ON/OFF (įjungti/ išjungti) veikia tinkamai ir nėra pa- žeistas.

Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.

Įsitikinkite, kad visi valdikliai veikia ir nėra pažeisti. X Pasirūpinkite, kad pjovimo dantukų peilis ir pjovimo dantukų apsauga nėra su- skilusi ir kad jie nepažeisti. Pakeiskite pjovimo peilį arba peilio apsaugą, jei jie įskyla arba patiria smūgį.

Susisiekite su prekybos atstovu, jei peilis sulinkęs ar apgadintas ir jį reikia pa- keisti.

Įsitikinkite, kad rankos apsauginis elementas nepažeistas. Sugadintą apsaugą pakeiskite.

Patikrinkite, ar gerai priveržtos veržlės ir varžtai. X Įsitikinkite, kad akumuliatorius nepažeistas. X Patikrinkite, ar akumuliatorius įkrautas. X Įsitikinkite, kad akumuliatoriaus įkroviklis nepažeistas. X Įsitikinkite, kad pjovimo agregato padėties fiksatorius nėra sulūžęs ir veikia tinka- mai.

Patikrinkite, ar pjovimo dantukų peilius laikantys varžtai yra teisingai priveržti. X Patikrinkite jungtis tarp akumuliatoriaus ir gaminio. Patikrinkite jungtį tarp akumu- liatoriaus ir akumuliatoriaus įkroviklio.

1266 - 008 - 03.09.2025 259Akumuliatoriaus ir akumuliatoriaus įkroviklio patikra

2. Patikrinkite, ar nepažeistas akumuliatorių įkroviklis,

pvz., nėra įtrūkimų.

3. Įsitikinkite, kad akumuliatoriaus įkroviklio prijungimo

laidas nepažeistas ir be įtrūkimų. Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darbą nuvalykite įrenginį sausa šluoste.

2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį

sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.

3. Prieš įstatydami akumuliatorių į akumuliatorių

įkroviklį ar įrenginį, įsitikinkite, kad akumuliatoriaus kontaktai ir akumuliatorių įkroviklio kontaktai yra švarūs. Pjovimo peilio valymas ir tepimas

1. Nuvalykite nuo peilių sakus ir augalines apnašas

2. Patikrinkite, ar nepažeistos peilių juostos.

Patikrinkite, ar nedeformuotos peilių juostos. Šerpėtus pašalinkite dilde.

3. Įsitikinkite, kad peiliai laisvai juda.

4. Jeigu ketinate ilgą laiką nenaudoti, sutepkite peilius.

(Pav. 39) Gedimai ir jų šalinimas Klaviatūra Problema Galimi gedimai Galimas sprendimas Mirksi žalios spalvos paleidimo šviesos diodas. Nepakankama baterijos įtampa. Įkraukite akumuliatorių. Mirksi raudonas klai- dos LED indikatorius. Perkrova. Pjovimo įtaisas užblokuotas. Paspauskite įjungimo / išjungimo mygtuką, kad išjungtu- mėte gaminį. Išimkite akumuliatorių. Pašalin- kite nepageidaujamas medžiagas nuo pjovi- mo įtaiso. Atlaisvinkite grandinę. Temperatūros svyravimai. Leiskite produktui atvėsti. Maitinimo jungiklis ir įjungimo / išjungimo mygtukas spaudžiami vienu metu. Atleiskite maitinimo jungiklį ir nuspauskite įjungimo / išjungimo mygtuką. Nepavyksta paleisti gaminio. Akumuliatoriaus jungtyse yra purvo. Išvalykite akumuliatoriaus jungtis suspaustu oru ar minkštu šepečiu. Užsidega raudonas klaidos LED indikato- rius. Jeigu būtina, atlikite gaminio priežiūros dar- bus. Kreipkitės į techninio aptarnavimo atstovą. Akumuliatorius 40-B220X

Požymiai Priežastis Veiksmas

Kitų akumuliatorių modelių gedimų nustatymas ir šalinimas gali skirtis. Informacijos, kaip naudoti akumuliato- rių, ieškokite akumuliatoriaus naudojimo instrukcijoje. Naudokite tik „Husqvarna“ patvirtintus akumuliatorius. 260 1266 - 008 - 03.09.2025Mirksi akumuliatoriaus klaidos indika- torius. Akumuliatorius išsekęs. Įkraukite akumuliatorių. Didelė apkrova ir labai žema akumu- liatoriaus temperatūra. Sušildykite akumuliatorių. Pavyzdžiui, perkelkite į patalpas arba dirbkite ma- žu greičiu, kol akumuliatorius sušils. Akumuliatorius neveikia. Pasiekta akumuliatoriaus veikimo diapazono riba. Išimkite iš įrenginio akumuliatorių. Leiskite akumuliatoriui pailsėti, tada paspauskite akumuliatoriaus indika- toriaus mygtuką. Šviečia akumuliatoriaus temperatū- ros indikatorius. Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima naudo- ti. Akumuliatoriaus įkroviklį laikykite nuo -10 °C / 14 °F iki 40 °C / 104 °F temperatūroje. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl naudoti. Mirksi akumuliatoriaus temperatūros indikatorius. Akumuliatoriaus beveik pasiekė tem- peratūros apribojimus. Sumažinkite greitį ir (arba) apkrovą. Siekiant užtikrinti optimalų veikimą, akumuliatorių laikykite aplinkoje, ku- rios temperatūra +10–30 °C (50–86 °F). Akumuliatoriaus temperatūros indika- torius šviečia, kai akumuliatorius yra įkroviklyje. Temperatūros svyravimai, akumulia- torius yra per šaltas arba per karštas, kad galima būtų jį įkrauti. Leiskite akumuliatoriui atvėsti arba nuneškite jį į patalpą, kad įšiltų. Kai akumuliatorius yra tinkamos tempe- ratūros, jį galima vėl įkrauti. Akumu- liatorių įkroviklį galima naudoti tik nuo 5 °C (41 °F) iki 40 °C (104 °F) tem- peratūroje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema kartojasi, kreipkitės į savo prekybos atstovą. Įsižiebia akumuliatoriaus klaidos indi- katorius. Įvyko kritinė akumuliatoriaus klaida. Susisiekite su savo prekybos atstovu. Akumuliatoriaus įkroviklis 40-C500X

Požymiai Galimi gedimai Galima procedūra

Kitų akumuliatorių įkroviklių modelių gedimų nustatymas ir šalinimas gali skirtis. Informacijos, kaip naudoti akumuliatoriaus įkroviklį, ieškokite akumuliatoriaus įkroviklio naudojimo instrukcijoje. Naudokite tik „Husqvar- na“ patvirtintus akumuliatorių įkroviklius. 1266 - 008 - 03.09.2025 261Įkroviklio įkrovimo indikatorius šviečia geltonai. Akumuliatoriaus klaidos indikato- rius mirksi, arba šviečia akumu- liatoriaus temperatūros indikato- rius. Temperatūros svyra- vimai, akumuliatorius yra per šaltas arba per karštas. Jei akumuliatorius per karštas, laikykite jį prijungtą prie įkroviklio. Įmontuotas įkroviklio ventiliatorius sumažina akumuliatoriaus temperatūrą. Kai akumuliatorius yra re- komenduojamos temperatūros, įkrovimas prasideda au- tomatiškai. Jei akumuliatorius per šaltas, perkelkite jį į patalpą. Tęs- kite įkrovimą, kai akumuliatorius pasieks rekomenduoja- mą temperatūrą. Neperženkite veikimo temperatūros diapazono, nurodyto akumuliatorių įkroviklio naudojimo instrukcijoje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema karto- jasi, kreipkitės į savo prekybos atstovą. Įkroviklio įkrovimo indikatorius šviečia geltonai. Akumuliatoriaus klaidos indikatorius ant akumulia- toriaus yra įjungtas. Įvyko kritinė akumu- liatoriaus klaida. Susisiekite su savo prekybos atstovu. Įkroviklio įkrovos indikatorius de- ga raudona šviesa. Įvyko kritinė įkroviklio klaida. Susisiekite su savo prekybos atstovu. Transportavimas, saugojimas ir utilizavimas Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5°C / 41°F iki 25°C / 77°F, saugokite nuo tiesioginių saulės spindulių.

• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5°C / 41°F iki 45°C / 113°F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.

• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.

• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.

• Gabendami saugiai pritvirtinkite įrenginį. Šalinimas Šis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos įrenginių surinkimo sistema. Taip prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingų medžiagų. 262 1266 - 008 - 03.09.2025Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės. Techniniai duomenys Techniniai duomenys 520iHT4 Variklis Variklio tipas BLDC (be šepetėlių) 36 V Svoris

), priekinė / galinė rankena, m/s

Išmatuotas be transportavimo apsaugos.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

) pagal EB direktyvą 2000/14/EB. Skirtu- mas tarp garantuojamojo ir matuojamojo garso stiprumo yra tas, kad pagal Direktyvą 2000/14/EB garantuoja- masis garso stiprumas apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to pačio modelio įrenginių.

Pateiktuose vibracijos lygio duomenyse yra 1,5 m/s

tipiška statistinė sklaida (standartinis nuokrypis). Nurodyta suminė vibracijos vertė gauta matuojant pagal standartinį bandymo metodą ir ją galima naudoti, norint šį įrenginį palyginti su kitais įrenginiais. Be to, nurodytą suminę vibracijos vertę galima naudoti pirminiam poveikio įvertinimui.

„Husqvarna“ rankiniai akumuliatoriniai gaminiai, pažymėti IPX4, atitinka šiuos gaminio patvirtinimo lygio reika- lavimus. 1266 - 008 - 03.09.2025 263Priedai Patvirtinti akumuliatoriai Akumuliatorius BLi200 40-B220X Tipas Ličio jonų Ličio jonų Akumuliatoriaus talpa, Ah 5,2 6,0 Nominali įtampa, V 36 36 Svoris, kg (svar.) 1,3 (2,9) 1,4 (3,1) Patvirtinti akumuliatorių įkrovikliai Akumuliatoriaus įkroviklis QC330 40-C500X Įvado įtampa, V 100–240 100–240 Dažnis, Hz 50–60 50–60 Galia, W 330 500 264 1266 - 008 - 03.09.2025Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, atsakingai patvirtiname, kad gaminys: Aprašymas Akumuliatorinės teleskopinės gyvatvorių žirklės Gamintojas Husqvarna Tipas/ modelis 520iHT4 Identifikacijos nume- ris Serijos numeriai nuo šios datos: 2023 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES dėl elektromagnetinio suderinamumo 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“ 2000/14/EB „dėl triukšmo lauke“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018. SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden atliko savanorišką tipo patikrinimą pagal 2006/42/EB IX priedo reikalavimus. „SMP Svensk Maskinprovning AB“ taip pat patikrino Vpriedo atitiktį Tarybos direktyvos 2000/14/EB reikalavimams. Sertifikato Nr.: 01/094/025 Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 263
