KÄYTTÖOHJE 520iHT4 HUSQVARNA

10. Toitelüliti lukustus

lukustatud. (Joon. 23)

3. Veenduge, et toitelüliti ja toitelüliti lukustus

• Huskvarna 2023-12-01 Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja 1266 - 008 - 03.09.2025 139Sisällys Johdanto p. 140
• Turvallisuus p. 141
• Käyttö p. 147
• Huolto p. 148
• Vianmääritys p. 149
• Kuljettaminen, säilyttäminen ja hävittäminen p. 151
• Tekniset tiedot p. 152
• Lisävarusteet p. 153

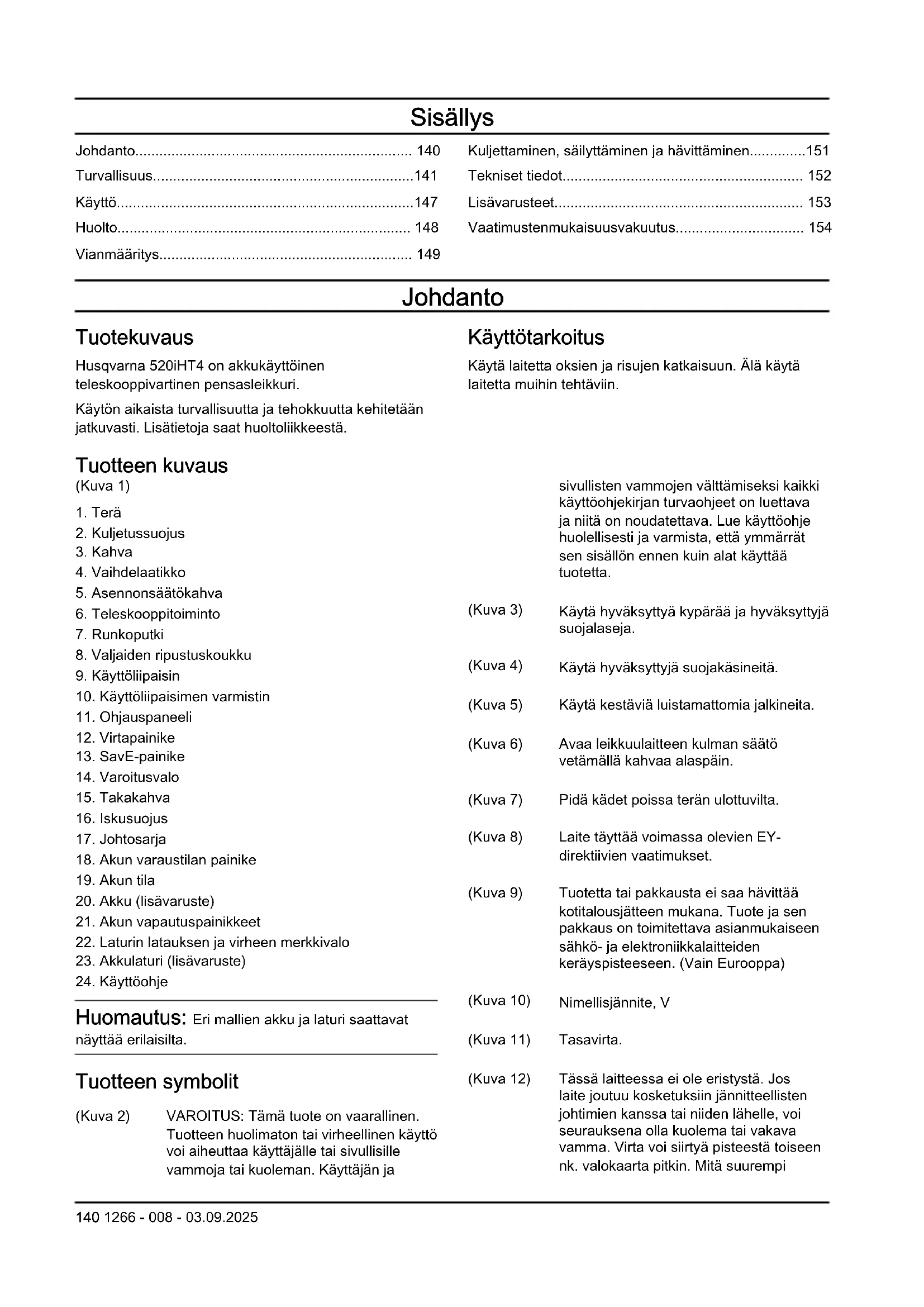

• Vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Husqvarna 520iHT4 on akkukäyttöinen teleskooppivartinen pensasleikkuri. Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Lisätietoja saat huoltoliikkeestä. Käyttötarkoitus Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 154

5. Asennonsäätökahva

6. Teleskooppitoiminto

8. Valjaiden ripustuskoukku

10. Käyttöliipaisimen varmistin

20. Akku (lisävaruste)

21. Akun vapautuspainikkeet

22. Laturin latauksen ja virheen merkkivalo

23. Akkulaturi (lisävaruste)

Huomautus: Eri mallien akku ja laturi saattavat näyttää erilaisilta. Tuotteen symbolit (Kuva 2) VAROITUS: Tämä tuote on vaarallinen. Tuotteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää tuotetta. (Kuva 3) Käytä hyväksyttyä kypärää ja hyväksyttyjä suojalaseja. (Kuva 4) Käytä hyväksyttyjä suojakäsineitä. (Kuva 5) Käytä kestäviä luistamattomia jalkineita. (Kuva 6) Avaa leikkuulaitteen kulman säätö vetämällä kahvaa alaspäin. (Kuva 7) Pidä kädet poissa terän ulottuvilta. (Kuva 8) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Kuva 9) Tuotetta tai pakkausta ei saa hävittää kotitalousjätteen mukana. Tuote ja sen pakkaus on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Vain Eurooppa) (Kuva 10) Nimellisjännite, V (Kuva 11) Tasavirta. (Kuva 12) Tässä laitteessa ei ole eristystä. Jos laite joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolema tai vakava vamma. Virta voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi 140 1266 - 008 - 03.09.2025jännite on, sitä pidemmän matkan virta voi kulkea. Virta voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 m:n etäisyys koneen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että virta on katkaistu, ennen kuin aloitat työsi. Pidä vähintään 15metrin etäisyys muihin ihmisiin ja eläimiin käytön aikana. (Kuva 13) Suojattu roiskuvalta vedeltä. yyyywwxxxx Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi, ww on valmistusviikko ja xxxx on sarjanume- ro. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Akun ja/tai akkulaturin symbolit (Kuva 17) Vie tämä laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Koskee ai- noastaan Eurooppaa) (Kuva 14) Vikaturvallinen muuntaja. (Kuva 15) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. (Kuva 16) Kaksoiseristys. Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Koneen yleiset turvaohjeet VAROITUS: Lue kaikki tämän koneen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Huomautus: Termillä ”kone” tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) konetta tai akkukäyttöistä (johdotonta) konetta. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet altistavat onnettomuuksille.

• Älä käytä konetta räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Koneet aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Pidä lapset ja sivulliset kaukana konetta käytettäessä. Häiriöt voivat saada sinut menettämään koneen hallinnan. Sähköturvallisuus

• Koneen liitinpistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen koneiden kanssa. Alkuperäiset pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän kehoon kohdistuu maadoitus.

• Suojaa koneet sateelta ja kosteudelta. Veden pääseminen koneeseen lisää sähköiskun vaaraa.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa koneen kantamiseen, vetämiseen tai irrottamiseen 1266 - 008 - 03.09.2025 141pistorasiasta. Pidä johto etäällä lämmönlähteistä, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

• Jos käytät konetta ulkona, käytä vain ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa.

• Mikäli koneen käyttämistä kosteassa ei voida välttää, on käytettävä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä konetta käyttäessäsi. Älä käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Hetken epähuomio koneita käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulonsuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, koneeseen tarttumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai virran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä koneeseen. Koneen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynerottimelle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoiston käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon koneen turvamääräykset. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin. Sähkötyökalujen käyttö ja huolto

• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä sähkötyökalua, jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mikä tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitää korjata.

Irrota pistoke pistorasiasta ja/tai akku sähkötyökalusta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökalun. Varotoimet vähentävät riskiä, että sähkötyökalu käynnistetään vahingossa.

• Varastoi käyttämättömät sähkötyökalut pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

• Huolla sähkötyökaluja ja lisävarusteita. Tarkista, etteivät liikkuvat osat ole väärin suunnattuja tai tarttuvia, ettei mikään osa ole murtunut sekä kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen.

• Liitä työkaluihin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

1266 - 008 - 03.09.2025• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Tuotteen altistuminen tulelle tai yli 130°C:n (265 ºF) lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Sähkötyökalun saa korjata vain pätevä korjaaja, joka käyttää ainoastaan täysin samanlaisia vaihto-osia. Näin varmistetaan, että sähkötyökalua on turvallista käyttää jatkossakin.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Pensasleikkureiden turvaohjeet

• Älä käytä pensasleikkuria epäsuotuisissa sääolosuhteissa etenkään, jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Käytön aikana virtajohdot tai kaapelit voivat jäädä piiloon pensasaitoihin tai pensaikkoihin, jolloin terä saattaa osua niihin vahingossa.

• Pitele pensasleikkuria kädessäsi tarttumalla ainoastaan sen eristettyihin tartuntapintoihin, sillä terä voi osua näkymättömissä oleviin johtoihin. Jos terät koskettavat jännitteellistä sähköjohtoa, myös pensasleikkurin paljaisiin metalliosiin voi syntyä jännite, jolloin käyttäjä voi saada sähköiskun.

• Pidä kaikki kehon osat poissa terän ulottuvilta. Älä yritä raivata leikkuujätettä tai pitää leikattavaa materiaalia kädessäsi, kun terät liikkuvat. Terän liike jatkuu, kun kytkin on asetettu OFF-asentoon. Hetken epähuomio pensasleikkuria käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Kun irrotat juuttunutta materiaalia tai huollat pensasleikkuria, varmista, että kaikki virtakytkimet on asetettu OFF-asentoon ja että akku on irrotettu tai kytketty irti. Pensasleikkurin käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai laitetta huoltaessa voi johtaa vakavaan henkilövahinkoon.

• Kanna pensasleikkuria kahvasta ja varmista, että terä on pysäytettynä. Älä käytä virtakytkimiä. Pensasleikkurin asianmukainen kantaminen vähentää tahattoman käynnistyksen ja terien aiheuttamien henkilövahinkojen vaaraa.

• Käytä aina terän suojusta, kun kuljetat pensasleikkuria tai kun pensasleikkuri on varastossa. Pensasleikkurin asianmukainen käsittely vähentää terien mahdollisesti aiheuttamien henkilövahinkojen riskiä. Yleiset turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Irrota akku käytön jälkeen, jotta tuote ei käynnisty vahingossa.

• Tämä tuote on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

• Älä käytä tuotetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa tuotteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Tarkista tuote ennen käyttöä. Katso Tuotteen turvalaitteet sivulla 145

Huolto sivulla 148 . Älä käytä tuotetta, joka on vahingoittunut tai joka ei toimi oikein. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki tuotteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu tuotteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat asettaa ikärajoituksia käyttäjille.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä laite lasten ulottumattomissa.

• Tuotteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman. Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät lääkkeitä tai muita tuotteita, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa 1266 - 008 - 03.09.2025 143sääolosuhteissa, kuten sumuisella tai sateisella säällä, kovalla tuulella, erittäin kylmällä säällä tai ukkosella.

• Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

• Älä anna lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota laite aina, kun laite on ilman valvontaa.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 metriä. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, ettei turva-alueella ole ketään.

• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. Älä kuitenkaan käytä laitetta, ellei sinulla ole mahdollisuutta kutsua apua onnettomuustapauksessa.

• Tarkista aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteeseen.

• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.) äkilliselle siirtymiselle. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Seiso aina tasapainoisessa ja tukevassa asennossa. Älä kurota.

• Sammuta laite, kun siirryt alueelta toiselle. Kiinnitä kuljetussuojus laiteeseen, kun laitetta ei käytetä.

• Älä koskaan laske laitetta maahan, ellet ole pysäyttänyt sitä. Valvo laitetta aina, kun se on käynnissä.

• Poista akku ennen kuin luovutat laitteen toiselle käyttäjälle.

• Varmista, etteivät vaatteet tai ruumiinosat pääse koskemaan terälaitteeseen laitteen ollessa käynnissä.

• Jos terälaitteeseen tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat laitetta ja/tai terälaitetta.

• Kun laite on sammutettu, pidä kädet ja jalat etäällä terälaitteesta, kunnes se on täysin pysähtynyt.

• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana. Älä sahaa liian lähellä maanpintaa, sillä ilmaan voi sinkoutua kiviä ja muuta irtotavaraa.

• Varo sinkoutuvia esineitä. Hyväksyttäviä silmiensuojaimia on aina käytettävä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.

• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

• Sammuta laite aina, poista akku ja varmista, ettei terälaite pyöri, ennen kuin poistat teräakselin ympärille kiertyneen tai suojuksen ja terälaitteen väliin jääneen materiaalin.

• Käytönaikainen sähkömagneettinen kenttä voi häiritä aktiivisia ja passiivisia lääketieteellisiä implantteja. Kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Kohdista laitteen paino valjaisiin. Se helpottaa laitteen käsittelyä.

• Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Husqvarna suosittelee hyväksyttyjen kuulonsuojaimien käyttämistä.

• Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

• Tarkista laite kokonaisuudessaan ennen käyttöä. Katso huoltokaavio.

• Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on lukenut ja ymmärtänyt käyttöohjeen sisällön.

• Tarkista, ettei työkohteessa ole sähköjohtoja, eläimiä ja vastaavia tai esineitä, jotka voivat vaurioittaa terälaitetta, esim. metalliesineitä.

• Virheelliset terät voivat lisätä onnettomuuksien vaaraa. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä. 144 1266 - 008 - 03.09.2025• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

• Pitkäaikainen altistuminen melulle saattaa aiheuttaa kuulovammoja. Akkukäyttöiset laitteet ovat tavallisesti suhteellisen hiljaisia, mutta melutasot ja pitkät käyttöjaksot voivat aiheuttaa vammoja. Husqvarna suosittelee kuulonsuojaimien käyttämistä, jos laitetta käytetään pitkään. Henkilöiden, jotka käyttävät sähkötyökaluja jatkuvasti ja säännöllisesti, on syytä tarkistuttaa kuulonsa säännöllisesti. VAROITUS: Kuulonsuojaimet rajoittavat äänien ja varoitusten kuulemista.

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä kasvojen suojaamiseen visiiriä. Visiiri ei tarjoa riittävää suojaa silmille. (Kuva 18)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

• Käytä luistamattomia ja tukevia saappaita tai kenkiä.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle. (Kuva 19)

• Pidä ensiaputarvikkeet helposti saatavilla. (Kuva 20) Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä. Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Lue kohdasta Tuotteen kuvaus sivulla 140 tiedot siitä, missä osat sijaitsevat laitteessa. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä tuotetta, jos sen turvalaitteet ovat vaurioituneet. Laitteen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki laitteen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos laitteessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla laitteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat laitteen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Näppäimistön tarkistaminen

1. Paina virtapainiketta pitkään (1). (Kuva 21)

a) Tuote on käynnissä, kun merkkivalo (2) palaa. b) Tuote ei ole käynnissä, kun merkkivalo (2) ei pala.

Näppäimistö sivulla 149 , jos varoitusmerkkivalo (3) syttyy tai vilkkuu. Käyttöliipaisimen varmistimen tarkistaminen Käyttöliipaisimen varmistin on suunniteltu estämään laitteen tahaton käyttö. Kun painat käyttöliipaisimen varmistinta eteenpäin (A) ja sitten käyttöliipaisimen varmistinta päin kahvaa (B), käyttöliipaisin (C) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä käyttöliipaisin että varmistin lähtöasentoonsa. Liikettä ohjaavat kolme riippumatonta jousta. (Kuva 22)

1. Varmista, että käyttöliipaisin on lukittu, kun varmistin

on alkuasennossa. (Kuva 23)

2. Paina käyttöliipaisimen varmistinta eteenpäin (A)

ja alas. Pidä käyttöliipaisimen varmistinta kahvaa (B) vasten ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan. (Kuva 24)

3. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja palautusjouset toimivat oikein. (Kuva 25)

4. Kytke tuotteeseen virta painamalla virtapainiketta

5. Käytä täyttä nopeutta painamalla käyttöliipaisin

6. Vapauta käyttöliipaisin ja varmista, että terälaite

pysähtyy ja jää paikalleen. 1266 - 008 - 03.09.2025 145Kädensuojuksen tarkistaminen Kädensuojus estää käsiä koskettamasta teriä tahattomasti.

1. Sammuta tuotteen virta painamalla virtapainiketta

3. Varmista, että kädensuojus on asennettu oikein.

4. Tarkista kädensuojus vaurioiden varalta.

Akkuturvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä vain Husqvarna-hyväksyttyjä akkuja. Katso kohta Tekniset tiedot sivulla 152 . Akku on ohjelmistosalattu.

• Käytä Husqvarna-akkuja vain kyseisten Husqvarna- tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

• Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

• Älä käytä akkuja, joita ei voi ladata.

• Älä aseta esineitä akun ilma-aukkoihin.

• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.

• Suojaa akku sateelta ja kosteilta olosuhteilta.

• Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.

• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista iho heti runsaalla vedellä ja saippualla ja hakeudu lääkäriin. Jos nestettä joutuu silmiin, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15minuuttia ja hakeudu lääkäriin.

• Käytä akkua lämpötilan ollessa välillä –10°C (14°F) – 40°C (114°F).

• Älä pese akkua tai akkulaturia vedellä. Katso kohta Tietoja akusta sivulla 147

• Älä käytä vaurioitunutta akkua.

• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

• Pidä akku poissa lasten ulottuvilta. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• On olemassa sähköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta.

• Käytä vain akun mukana toimitettua akkulaturia. Käytä vain hyväksyttyjä Husqvarna-akkulatureita hyväksyttyjen Husqvarna-akkujen lataamiseen.

• Älä yritä purkaa akkulaturia.

• Älä käytä vaurioitunutta akkulaturia.

• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Varmista, ettei kaapeli jää ovien, aitojen tai muiden vastaavien esineiden väliin.

• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Varmista, että akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

• Lataa akku vain sisätiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Älä lataa akkua ulkona. Älä lataa akkua märissä olosuhteissa.

• Käytä akkulaturia vain lämpötilan ollessa välillä 5°C (41 °F) - 40°C (104 °F). Käytä laturia kuivassa ja pölyttömässä ympäristössä, jossa on hyvä ilmanvaihto.

• Älä aseta esineitä akkulaturin jäähdytysaukkoihin.

• Älä liitä akkulaturin liittimiä metalliesineisiin, sillä tämä voi aiheuttaa akkulaturin oikosulun.

• Käytä hyväksyttyjä ja ehjiä pistorasioita. Varmista, että akkulaturin johto ei ole vahingoittunut. Jos käytät jatkojohtoja, varmista, että ne eivät ole vahingoittuneet. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata suosituksiamme. Tutustu myös teräpakkauksen ohjeisiin.

• Käytä vain alkuperäisiä varaosia.

1266 - 008 - 03.09.2025• Käytä aina työrukkasia, kun korjaat terälaitetta. Terät ovat erittäin teräviä ja voivat helposti aiheuttaa vahinkoja. Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect

-sovelluksen ohjeiden mukaan. Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä. Akkulaturin kytkeminen

1. Kytke akkulaturi tyyppikilven mukaiseen

verkkovirtaan ja taajuuteen.

2. Aseta pistoke maadoitettuun pistorasiaan.

Akkulaturin vihreä merkkivalo vilkkuu kerran. Huomautus: Akku ei lataudu, jos akun lämpötila on alle 0 °C (32 °F) tai yli 50 °C (122 °F). Jos lämpötila on yli 50 °C (122 °F), laturi lataa akun vasta, kun akku on jäähtynyt. Tietoja akusta Tietoja akun käyttämisestä on akun käyttöohjeessa. Käytä akkua lämpötilan ollessa välillä –10°C (14°F) – 40°C (104°F). Akun kiinnittäminen laitteeseen VAROITUS: Käytä laitteessa vain alkuperäisiä Husqvarna-akkuja.

1. Varmista, että akku on täysin ladattu.

2. Paina akku laitteen akun pidikkeeseen. Akku lukittuu

paikalleen, kun kuulet napsahduksen. (Kuva 26) HUOMAUTUS: Jos akku ei siirry pidikkeeseen helposti, sitä ei ole asennettu oikein pidikkeeseen. Se voi vaurioittaa laitetta.

3. Varmista, että akku on asennettu oikein

Akun lataaminen Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %.

1. Varmista, että akku on kuiva.

2. Aseta akku akkulaturiin. (Kuva 27)

Huomautus: Eri mallien akku ja laturi voivat näyttää erilaisilta, mutta menettely on sama.

3. Varmista, että laturin vihreä latausvalo syttyy. Se

kertoo, että akku on oikein kiinni akkulaturissa.

4. Kun akun kaikki LED-merkkivalot syttyvät, akku on

ladattu täyteen. (Kuva 28)

5. Irrota akkulaturi pistorasiasta vetämällä pistokkeesta.

Älä vedä kaapelista.

6. Irrota akku akkulaturista.

Huomautus: Katso lisätietoja akun ja akkulaturin käyttöohjeista. Toimet ennen laitteen käynnistämistä

1. Tarkista työalue. Poista esineet, jotka voivat

2. Tarkista terälaite. Varmista, että terät ovat teräviä ja

että niissä ei ole halkeamia tai muita vaurioita.

3. Tarkista, että laite toimii oikein. Tarkista, että kaikki

mutterit ja ruuvit on kiristetty.

4. Varmista, että kahva ja turvalaitteet eivät ole

vaurioituneet ja että ne on kiinnitetty oikein. Älä käytä laitetta, jos siitä puuttuu osia tai jos sen alkuperäisiä ominaisuuksia on muutettu. Käytä tarvittaessa suojakäsineitä.

5. Varmista ennen laitteen käyttöä, että suojukset eivät

ole vaurioituneet ja että ne on kiinnitetty oikein. Tuotteen käynnistäminen

1. Paina virtapainiketta, kunnes vihreä merkkivalo

syttyy. (Kuva 29) 1266 - 008 - 03.09.2025 1472. Säädä laitteen nopeutta käyttöliipaisimella. Laitteen käyttö

• Käynnistä lähellä maata ja nosta laitetta aitaa pitkin leikatessasi sivuja. (Kuva 30)

• Säädä nopeutta työmäärän mukaan.

• Varo, ettei moottori kosketa aitaan.

• Pidä laite mahdollisimman lähellä kehoasi, jotta voit työskennellä tasapainoisessa asennossa. (Kuva 31)

• Pidä huolta, ettei terälaitteen kärki kosketa maahan.

• Ole varovainen ja käytä laitetta hitaasti, kunnes kaikki oksat on leikattu oikein. Laitteen kulman säätäminen Terälaitteen voi säätää kahdeksaan eri asentoon.

1. Irrota akku laitteesta.

2. Vedä asennonsäätökahva alas. (Kuva 32)

3. Kallista terälaite ja kahva sopivaan asentoon. (Kuva

4. Lukitse terälaite vapauttamalla asennonsäätökahva.

Runkoputken pituuden säätäminen

2. Vedä runkoputkea ulos sopivaan pituuteen. (Kuva

3. Kiristä nuppi. (Kuva 35)

SavE-toiminnon käyttäminen Tässä laitteessa on virransäästötoiminto, SavE. SavE-toiminto hidastaa leikkuulaitteen nopeutta ja takaa pisimmän mahdollisen käyttöajan yhdellä akun latauksella. Huomautus: SavE-toiminto ei vähennä laitteen leikkuutehoa.

1. Käynnistä toiminto painamalla SavE-painiketta.

Vihreä merkkivalo syttyy.

2. Sammuta toiminto painamalla uudelleen SavE-

painiketta. Vihreä merkkivalo sammuu. (Kuva 36) Automaattinen pysäytystoiminto Tuotteessa on automaattinen sammutustoiminto, joka sammuttaa tuotteen, jos sitä ei käytetä 45 sekuntiin. Laitteen asettaminen kuljetusasentoon VAROITUS: Älä käynnistä laitetta sen ollessa kuljetusasennossa.

1. Irrota akku laitteesta.

2. Asenna kuljetussuojus terälaitteeseen.

3. Käännä terälaitetta 180° siten, että terälaite on

samansuuntainen runkoputken kanssa. (Kuva 37) Tuotteen pysäyttäminen

1. Vapauta käyttöliipaisin.

2. Paina virtapainiketta, kunnes vihreä merkkivalo

3. Paina akun vapautuspainiketta ja vedä akku ulos.

(Kuva 38) Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. VAROITUS: Irrota akku ennen laitteen huoltamista. Huoltokaavio VAROITUS: Irrota akku ennen huoltotoimia. Alla on luettelo tuotteelle tehtävistä huoltotoimista. Huolto-ohjelmassa määritetyn huollon lisäksi Husqvarna-huoltoliikkeen on hyvä antaa huoltaa tuotetta säännöllisesti. Voit kysyä tuotteen huoltoväleistä Husqvarna-huoltoliikkeestä. Huolto Aina en- nen käyt- töä Viikoittain Kuukau- sittain Puhdista tuotteen ulko-osat. X Tarkista, että virtapainike toimii kunnolla ja että se on ehjä. X 148 1266 - 008 - 03.09.2025Huolto Aina en- nen käyt- töä Viikoittain Kuukau- sittain Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvalli- suutta ajatellen.

Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä. X Varmista, että leikkuuterässä ja leikkuuterän suojuksessa ei ole halkeamia tai muita vaurioita. Vaihda leikkuuterä tai leikkuuterän suojus, jos siinä on halkeam- ia tai vaurioita.

Ota yhteys jälleenmyyjään, jos leikkuuterä on taipunut tai vaurioitunut ja se on vaihdettava.

Varmista, että kädensuojus ei ole vaurioitunut. Vaihda suojus, jos se on vaurioi- tunut.

Varmista, että kaikki ruuvit ja mutterit on kiristetty. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että akkulaturi ei ole vaurioitunut. X Varmista, että leikkuulaitteen asentolukko ei ole vaurioitunut ja toimii oikein. X Varmista, että leikkuuterien kiinnitysruuvit on kiristetty oikein. X Tarkista akun ja tuotteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Akun ja akkulaturin tarkistaminen

3. Varmista, että akkulaturin johto ei ole vaurioitunut ja

ettei siinä ole murtumia. Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista, että akun ja akkulaturin liittimet ovat

puhtaat ennen kuin akku asetetaan akkulaturiin tai laitteeseen. Leikkuuterän puhdistaminen ja voiteleminen

1. Puhdista terät pihkasta ja kasvinosista

2. Varmista, että terätangot eivät ole vioittuneet.

Varmista, että terätangot eivät ole vääntyneet. Poista jäyste viilaamalla.

3. Varmista, että terät liikkuvat vapaasti.

4. Voitele terätangot ennen pidempiaikaista säilytystä.

(Kuva 39) Vianmääritys Näppäimistö Ongelma Mahdolliset viat Mahdollinen ratkaisu Käynnistyksen vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. 1266 - 008 - 03.09.2025 149Ongelma Mahdolliset viat Mahdollinen ratkaisu Punainen vian merk- kivalo vilkkuu Ylikuormitus. Terälaite on juuttunut. Katkaise tuotteesta virta painamalla virtapainiketta. Irrota akku. Puhdista ylimääräinen materiaali terälaittees- ta. Löysää ketjua. Lämpötilavaihtelu. Anna tuotteen jäähtyä. Käyttöliipaisinta ja virtapainiketta painetaan samaan aikaan. Vapauta käyttöliipaisin ja paina virtapainiket- ta. Tuote ei käynnisty. Likaa akkuliittimissä. Puhdista akkuliittimet paineilmalla tai peh- meällä harjalla. Punainen vian merk- kivalo syttyy. Laite tarvitsee huoltoa. Ota yhteyttä huoltoliikkeeseen. Akku 40-B220X

Oireet Syy Toimenpide Akun virhetilan ilmaisin vilkkuu. Akku on tyhjä. Lataa akku. Raskas kuormitus samalla kun akun lämpötila on erittäin alhainen. Lämmitä akkua. Voit esimerkiksi siir- tää akun sisätiloihin tai käyttää työka- lua pienellä kuormalla, kunnes akku lämpenee. Akku ei toimi. Akun toiminta-alue on saavuttanut ylärajan. Irrota akku tuotteesta. Anna akun le- vätä ja paina sitten akun varaustilan painiketta. Akun lämpötilan ilmaisin palaa. Akkua ei voi käyttää, koska se on liian kylmä tai liian kuuma. Säilytä akkua -10...40 °C:n lämpöti- lassa. Kun akun lämpötila on oikea, sitä voi käyttää. Akun lämpötilan ilmaisin vilkkuu. Akun lämpötila on lähellä raja-arvoa. Vähennä nopeutta ja/tai kuormaa. Akun suorituskyky on optimaalinen, kun akun lämpötila on suositellulla alueella +10...+30°C. Akun lämpötilan ilmaisin palaa, kun akku on laturissa. Lämpötilavaihtelu, akku on liian kyl- mä tai kuuma ladattavaksi. Anna akun jäähtyä tai siirrä se sisäti- laan lämpenemään. Kun akun lämpö- tila on oikea, akkua voi jälleen ladata. Käytä akkulaturia vain, kun ympäris- tön lämpötila on 5...40°C. Pidä laturi poissa auringonvalosta. Jos ongelma jatkuu, ota yhteyttä jälleenmyyjään. Akun vian ilmaisin syttyy. Akussa on kriittinen virhe. Ota yhteyttä jälleenmyyjään.

Vianmääritys voi vaihdella muissa akkumalleissa. Tietoja akun käyttämisestä on akun käyttöohjeessa. Käytä vain Husqvarna-hyväksyttyjä akkuja. 150 1266 - 008 - 03.09.2025Akkulaturi 40-C500X

Oireet Mahdolliset viat Mahdollinen toimenpide Laturin latauksen merkkivalo pa- laa keltaisena. Akun vian merkkivalo vilkkuu tai akun lämpötilan merkkivalo pa- laa. Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytettä- väksi tai ladattavaksi. Jos akku on liian kuuma, pidä se kytkettynä laturiin. La- turin sisäänrakennettu tuuletin alentaa akun lämpötilaa. Kun akku saavuttaa suositellun lämpötilan, lataus käyn- nistyy automaattisesti. Jos akku on liian kylmä, siirrä se sisätiloihin. Kun akku saavuttaa suositellun lämpötilan, jatka lataamista. Noudata käytön aikana annettua lämpötilasuositusta, katso akkulaturin käyttöopasta. Pidä laturi poissa aurin- gonvalosta. Jos ongelma jatkuu, ota yhteyttä jälleenmyy- jään. Laturin latauksen merkkivalo pa- laa keltaisena. Akun vian merkki- valo palaa. Akussa on kriittinen virhe. Ota yhteyttä jälleenmyyjään. Laturin latauksen merkkivalo pa- laa punaisena Laturissa on kriittinen virhe. Ota yhteyttä jälleenmyyjään. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkauksessa ja etiketissä olevia kaupallista tavarakuljetusta koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet pakatessasi akun. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Säilytä akkua ja akkulaturia kuivassa paikassa, johon ei pääse kosteutta tai huurretta.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua tilassa, jossa lämpötila on 5–25°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia tilassa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 5–40°C:n lämpötilassa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50prosenttia.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista ja huolla laite huolellisesti ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi. Hävittäminen Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja

Vianmääritys voi vaihdella muissa akkulaturimalleissa. Tietoja akkulaturin käyttämisestä on akkulaturin käyt- töohjeessa. Käytä vain Husqvarna-hyväksyttyjä akkulatureita. 1266 - 008 - 03.09.2025 151ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi. Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. Tekniset tiedot Tekniset tiedot 520iHT4 Moottori Moottorityyppi BLDC (harjaton) 36V Paino

Paino ilman akkua, kg 5,4 Paino akun kanssa (oletusakku 40-B220X), kg 6,8 Melupäästöt

Äänentehotaso, mitattu dB(A) 92 Äänentehotaso, taattu L

dB(A) 94 Äänitasot Äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN 62841-1 ja EN62841-4-2 mukaan.

. Katso EN 62841-1 ja EN 62841-4-2. 2,0/2,0 Vedeltäsuojauksen taso IPX4

Kyllä Terävarustus Tyyppi Kaksipuolinen Terän pituus, mm 550 Terän nopeus viiltoa/min SavE-tilassa 3200

Mitattu ilman kuljetussuojusta.

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

Ilmoitettu tärinän kokonaisarvo on mitattu normaalin testimenetelmän mukaisesti, ja sen avulla voi verrata työkaluja keskenään. Ilmoitettua tärinän kokonaisarvoa voi käyttää myös altistuksen alustavassa arvioinnissa.

Husqvarnan akkukäyttöiset kannettavat tuotteet, joissa on merkintä IPX4, täyttävät nämä vaatimukset tuot- teen hyväksyntätasolla 152 1266 - 008 - 03.09.2025520iHT4 Terän nopeus viiltoa/min ilman SavE-tilaa 4000 Lisävarusteet Hyväksytyt akut Akku BLi200 40-B220X Tyyppi Litiumioni Litiumioni Akun kapasiteetti, Ah 5,2 6,0 Nimellisjännite, V 36 36 Paino, kg (lb) 1,3 (2,9) 1,4 (3,1) Hyväksytyt akkulaturit Akkulaturi QC330 40-C500X Tulojännite, V 100–240 100–240 Taajuus, Hz 50–60 50–60 Teho, W 330 500 1266 - 008 - 03.09.2025 153Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote: Kuvaus Akkukäyttöinen teleskooppivartinen pensasleikkuri Tuotemerkki Husqvarna Tyyppi/malli 520iHT4 Tunniste Sarjanumerot vuodesta 2023 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC Konedirektiivi 2014/30/EU Sähkömagneettista yhteensopivuutta koskeva direktiivi 2011/65/EU ”tiettyjen vaarallisten aineiden käytön rajoittaminen” 2000/14/EC Melupäästödirektiivi ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018. SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden on suorittanut direktiivin 2006/42/EY liitteen IX mukaisen vapaaehtoisen tyyppitarkastuksen. SMP Svensk Maskinprovning AB on myös vahvistanut vaatimustenmukaisuuden neuvoston direktiivin 2000/14/EY liitteen V mukaisesti. Todistuksen numero: 01/094/025 Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 152
