РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 520iHT4 HUSQVARNA

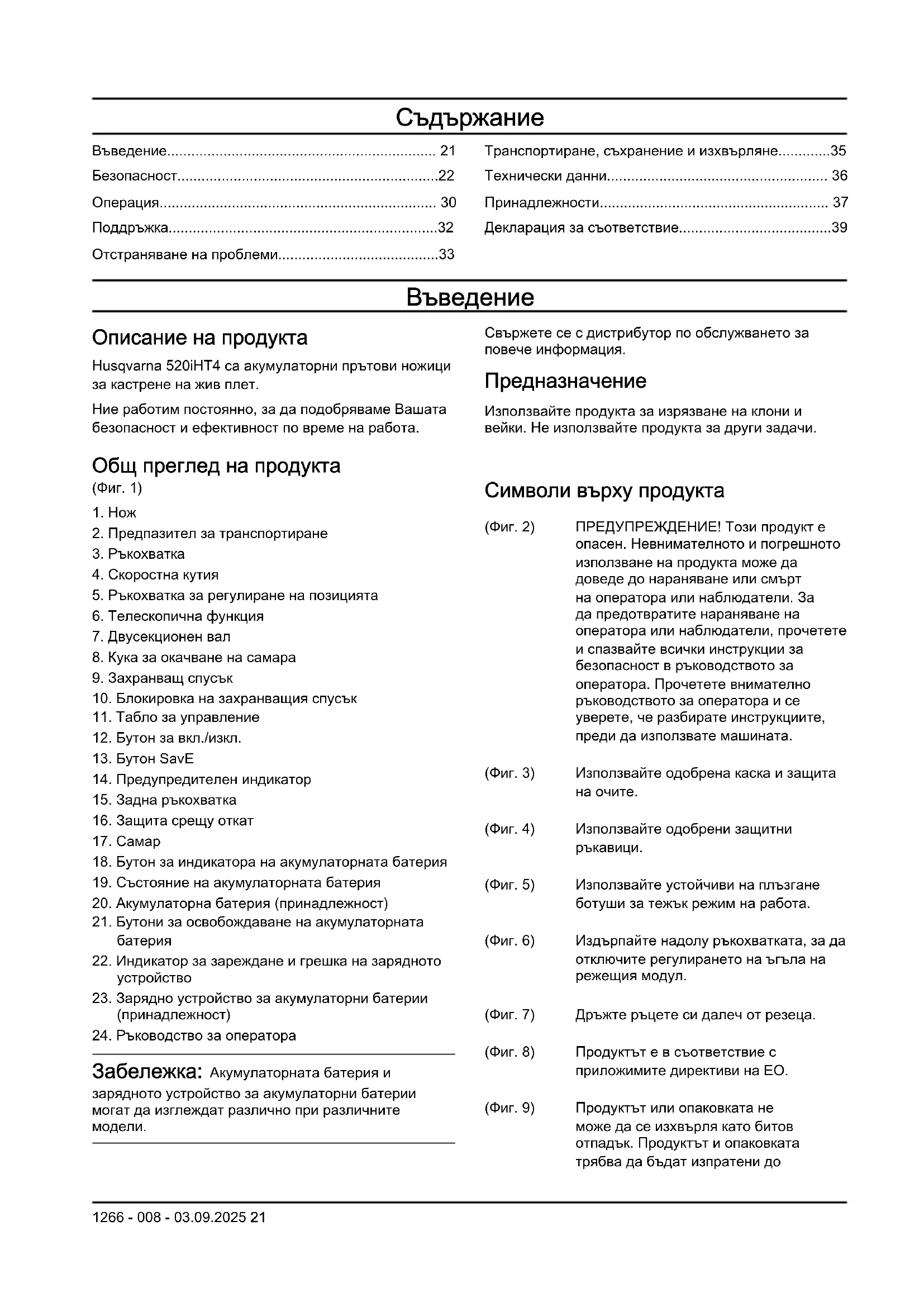

BG Ръководство за експлоатация 21-39

Отстраняване на проблеми....33

Транспортиране, съхранение и изхвърляне.....35

Технически данни.... 36

Декларация за съответствие....39

Въведение

Husqvarna 520iHT4 са акумулаторни прътови ножици за кастрене на жив плет.

Ние работим постоянно, за да подобряваме Вашата безопасност и ефективност по време на работа.

Общ преглед на продукта

(Фиг. 1)

1. Нож
2. Предпазител за транспортиране
3. Ръкохватка
4. Скоростна кутия
5. Ръкохватка за регулиране на позицията
6. Телескопична функция
7. Двусекционен вал
8. Кука за окачване на самара
9. Захранващ спусък
10. Блокировка на захранващия спусък
11. Табло за управление
12. Бутон за вкл./изкл.
13. Бутон SavE
14. Предупредителен индикатор
15. Задна ръкохватка
16. Защита срещу откат
17. Самар
18. Бутон за индикатора на акумулаторната батерия
19. Състояние на акумулаторната батерия
20. Акумулаторна батерия (принадлежност)
21. Бутони за освобождаване на акумулаторната батерия
22. Индикатор за зареждане и грешка на зарядното устройство
23. Зарядно устройство за акумулаторни батерии (принадлежност)
24. Ръководство за оператора

Забележка: Акумулаторната батерия и зарядното устройство за акумулаторни батерии могат да изглеждат различно при различните модели.

Свържете се с дистрибутор по обслужването за повече информация.

Предназначение

Използвайте продукта за изрязване на клони и вейки. Не използвайте продукта за други задачи.

Символи върху продукта

(Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Този продукт е опасен. Невнимателното и погрешното използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели. За да предотвратите нараняване на оператора или наблюдатели, прочетете и спазвайте всички инструкции за безопасност в ръководството за оператора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

(Фиг. 3) Използвайте одобрена каска и защита на очите.

(Фиг. 4) Използвайте одобрени защитни ръкавици.

(Фиг. 5) Използвайте устойчиви на плъзгане ботуши за тежък режим на работа.

(Фиг. 6) Издърпайте надолу ръкохватката, за да отключите регулирането на ъгъла на режещия модул.

(Фиг. 7) Дръжте ръцете си далеч от резеца.

(Фиг. 8) Продуктът е в съответствие с приложимите директиви на ЕО.

(Фиг. 9) Продуктът или опаковката не може да се изхвърля като битов отпадък. Продуктът и опаковката трябва да бъдат изпратени до

подходящия станция за рециклиране на електрическо и електронно оборудване. (валидно само за Европа)

(Фиг. 10) Номинално напрежение, V

(Фиг. 11) Прав ток.

(Фиг. 12) Продуктът не е снабден с изолация. Ако продуктът се докосне или се приближи до електропроводи с високо напрежение, това може да причини смърт или сериозно нараняване. Електрическият ток може да прескача от една точка до други точки посредством електрическа дъга. Колкото по-високо е напрежението, толкова на по-голямо разстояние може да прескочи електрическият ток. Електрическият ток може също така да преминава през клони и други предмети, особено когато те са мокри. Винаги дръжте продукта на разстояние най-малко 10 m от електропроводите с високо напрежение и/или предмети, които ги докосват. Ако се налага да работите по- близо от това безопасно разстояние, винаги уведомявайте съответната електроснабдителна фирма, за да се уверите, че електрозахранването е изключено, преди да започнете работа. По време на работа поддържайте най- малко 15 m от други лица или животни.

(Фиг. 13) Със защита срещу водни пръски.

уyyywwxxxx На табелката с данни е изписан серийният номер. уууу е годината на производство, ww – седмицата на производство, а xxxx – поредният номер.

Забележка: Останалите символи/лепенки на продукта се отнасят до изисквания по отношение на сертификати за определени пазари.

Символи върху акумулатора и/или зарядното устройство

(Фиг. 17) Рециклирайте този продукт в пункт за рециклиране за електрическо и електронно оборудване. (Валидно само за Европа)

(Фиг. 14) Устойчив на неизправности трансформатор.

(Фиг. 15) Използвайте и дръжте зарядното устройство на акумулатора единствено на закрито.

(Фиг. 16) Двойна изолация.

Повреда на продукта

Ние не носим отговорност за повреди по нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи предупреждения за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и технически характеристики, предоставени с тази машина. Неспазването на всички инструкции, изброени по-долу, може да доведе до токов удар, пожар и/или тежко нараняване.

Запазете всички предупреждения и инструкции за бъдеща справка.

Забележка: Терминът „машина“ в

предупрежденията се отнася за Вашата машина, захранвана от електрозахранващата мрежа (с кабел), или такава, захранвана от акумулаторна батерия (безжична).

Безопасност на работната площ

• Поддържайте работната област чиста и добре осветена. Безпорядък или тъмни площи могат да доведат до злополуки.
• Не работете с машината в експлозивни среди, като например в присъствието на запалими течности, газове или прах. Машините произвеждат искри, които може да предизвикат запалване на прах или димни газове.
• Когато използвате машина, дръжте децата и страничните наблюдатели на разстояние. Отклоняване на вниманието може да доведе до загуба на контрол.

• Щепселите на машината трябва да съответстват на контакта. Никога не променяйте щепсела по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени машини. Немодифицираните щепсели и съответстващите им изходи ще намалят риска от електрически удар.
• Избягвайте контакт на тялото със заземени повърхности, като например тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.
• Не излагайте машините на дъжд или влага. Навлизането на вода в машината ще повиши риска от електрически удар.
• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на машината от контакта. Дръжте шнура далеч от топлинни източници, масло, остри ръбове или движещи се части. Повредените или оплетени шнурове повишават риска от електрически удар.
• Когато работите с машината навън, използвайте удължителен шнур, който е подходящ за

употреба на открито. Използването на шнур, който е подходящ за употреба на открито, намалява риска от електрически удар.

- Ако работата с машината на влажно място е неизбежна, използвайте захранване с дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар.

Лична безопасност

• Бъдете нашрек, внимавайте какво правите и бъдете разсъдливи, когато работите с машина. Не използвайте машина, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с машините може да доведе до сериозна телесна повреда.
• Използвайте лични предпазни средства. Винаги носете защита на очите. Предпазните средства, като респираторна маска, непързалящи се предпазни обувки, твърда каска или защита на слуха, използвани за съответните условия, ще намалят телесните повреди.
• Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключено положение, преди да свържете машината към източник на захранване и/или акумулаторна батерия, преди да я повдигате или пренасяте. Носенето на машини с поставен пръст на превключвателя или включването в мрежата на машини с превключвател във включено положение може да доведе до злополуки.
• Отстранете всички ключове за настройка или гаечни ключове, преди да включите машината. Гаечен ключ или ключ, който е оставен закрепен към въртяща се част на машината, може да доведе до телесна повреда.
• Не се протягайте прекалено далеч. Поддържайте стабилна стойка и баланс през цялото време. Това прави възможен по-добрия контрол над машината в непредвидени ситуации.
• Обличайте се подходящо. Никога не носете широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широки дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.
• Ако са предоставени устройства за свързване на съдове за изсмукване на прах и съдове за събиране, се уверете, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с праха.
• Не позволявайте опитът, придобит от честата употреба на машини, да Ви позволи да станете небрежни и да игнорирате принципите за безопасност при работа с машини. Небрежното действие може за части от секундата да причини сериозно нараняване.

Употреба и грижа за електрическия инструмент

• Не насилвайте електрически инструмент. Използвайте правилния електрически инструмент за Вашето приложение. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно със скоростта, за която е бил създаден.
• Не използвайте електрическия инструмент, ако превключвателят не го включва и изключва. Всеки електрически инструмент, който не може да бъде управляван с превключвателя, е опасен и трябва да бъде ремонтиран.
• Разкачете щепсела от източника на захранване и/или отстранете акумулаторната батерия от електрическия инструмент, ако може да се разкачи, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате електрически инструменти. Тези предпазни мерки намаляват риска от случайно стартиране на електрическия инструмент.
• Съхранявайте неизползваните електрически инструменти извън обсега на деца и не позволявайте на лица, които не са запознати с електрически инструмент или тези инструкции, да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.
• Поддържайте електрическите инструменти и принадлежности. Проверявайте за неправилно поставяне или застъпване на движещи се части, счупени части или друго състояние, което може да се отрази на работата на електрическия инструмент. Ако електрическият инструмент бъде повреден, го предайте за ремонт, преди да го използвате. Много инциденти са причинени от лошо поддържани електрически инструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове са по-трудни за огъване и се управляват по-лесно.
• Използвайте електрическия инструмент, принадлежностите, приставките и т. н. в съответствие с тези инструкции, като вземате предвид условията и естеството на работата, която извършвате. Използването на електрическия инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.
• Подържайте ръкохватките и повърхностите за хважане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захважане не позволяват безопасно боравене и управление на инструмента при непредвидени ситуации.

Употреба и грижа за инструмента – акумулаторната батерия

- Презареждайте само със зарядно устройство, определено от производителя. Зарядно

устройство, което е подходящо за един вид акумулаторна батерия, може да създаде опасност от злополука, когато се използва с друга акумулаторна батерия.

• Използвайте електрическите инструменти само със специално определените акумулаторни батерии. Използването на други акумулаторни батерии може да създаде риск от нараняване и пожар.
• Когато акумулаторната батерия не е в употреба, я дръжте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки предмети, които могат да образуват връзка между едната клема и другата. Окъсяване на изводите на акумулаторната батерия може да предизвика изгаряния или пожар.
• При злоупотреба от акумулаторната батерия може да бъде изхвърлена течност – избягвайте допир. При възникване на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулаторната батерия, може да причини раздразнения или изгаряния.
• Не използвайте акумулаторна батерия или инструмент, който е повреден или модифициран. Повредените или модифицирани акумулаторни батерии може да имат непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.
• Не излагайте акумулаторна батерия или инструмент на огън или прекомерна температура. Излагането на огън или температура над 130°C (265°F) може да причини експлозия.
• Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или при температури извън посочения диапазон може да повреди акумулаторната батерия и да увеличи риска от пожар.

Обслужване

- Обслужването на Вашия електрически инструмент трябва да се извършва от квалифицирано лице по ремонтите, като се използват само идентични резервни части. Това ще гарантира поддържането на безопасността на електрически инструмент.

- Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервисни доставчици.

- Не използвайте ножиците за кастрене на жив плет в лоши атмосферни условия особено когато има риск от мълния. Това намалява риска да бъдете ударени от мълния.

• Дръжте всички захранващи шнурове и кабели далеч от площа на рязане. Захранващи шнурове или кабели може да бъдат скрити в храстите и случайно да бъдат отрязани от ножа.
• Дръжте ножиците за кастрене на жив плет само за изолираните повърхности за хващане, защото ножът може да влезе в контакт със скрити кабели. Ножовете в контакт с кабел "фаза" може да "офазят" откритите метални части на ножиците за кастрене на жив плет и операторът да бъде изложен на електрически удар.
• Дръжте всички части на тялото си далеч от ножа. Не отстранявайте нарязания материал и не дръжте материала за рязане, когато ножовете се движат. Ножовете продължават да се движат след изключване на превключвателя. Един миг на невнимание по време на работа с ножиците за кастрене на жив плет може да доведе до сериозна телесна повреда.
• Когато почиствате заседнал материал или обслужвате ножиците за кастрене на жив плет, се уверете, че всички прекъсвачи са изключени и акумулаторната батерия е отстранена или разкачена. Неочакваното задействане на ножиците за кастрене на жив плет при почистване на заседнал материал или обслужване може да доведе до сериозна телесна повреда.
• Носете ножиците за кастрене на жив плет за ръкохватката със спрян нож и внимавайте да не включите някой прекъсвач. Правилното пренасяне на ножиците за кастрене на жив плет ще намали риска от неволно стартиране, което може да доведе до телесна повреда от ножовете.
• Когато транспортирате или складирате ножиците за кастрене на жив плет, винаги използвайте капака на ножовете. Правилната работа с ножиците за кастрене на жив плет ще намали риска от телесна повреда, причинена от ножовете.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Отстранявайте акумулаторната батерия, за да предотвратите случайното включване на продукта.
• Този продукт е опасен инструмент, ако не сте внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора.
• Не използвайте продукта, ако е променен спрямо първоначалните му спецификации. Не сменяйте някоя част на продукта без одобрение от производителя. Използвайте само части, които

са одобрени от производителя. Неправилното техническо обслужване е възможно да доведе до нараняване или смърт.

• Извършете проверка на продукта преди употреба. Вижте Устройства за безопасност на продукта на страница 27 и Поддръжка на страница 32. Не използвайте продукт, който е повреден или не работи правилно. Извършете описаните в това ръководство проверки за безопасност, както и инструкциите за техническо обслужване и сервис.
• Децата трябва да се надзирават, за да се гарантира, че няма да си играят с продукта. Никога не позволявайте на деца или други лица, които не са обучени да използват продукта и/или акумулаторната батерия, да я използват или обслужват. Възрастта на оператора може да е постановена от местните закони.
• Съхранявайте продукта в площ под ключ, за да предотвратите достъпа до него от страна на деца или лица, които не са упълномощени да го използват.
• Съхранявайте продукта на място, недостъпно за деца.
• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на продукта без разрешение от производителя. Винаги използвайте оригинални принадлежности. Неоторизирани изменения и/или принадлежности могат да предизвикат сериозна телесна повреда или смърт на оператора и други лица.

Забележка: Възможно е използването на продукта да се регулира от национални или местни разпоредби. Спазвайте предоставените регламенти.

Инструкции за безопасност за работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със сервиса. Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.
• Никога не използвайте продукта, ако сте уморени, ако сте под въздействието на алкохол или наркотични вещества, медикаменти, които въздействат на зрението, преценката или координацията Ви.
• Работата в лошо време е уморителна и често води до допълнителни опасности. Поради повишения риск не се препоръчва работа с машината в много лоши метеорологични условия, например в гъста мъгла, силен

дъжд, силни ветрове, силен студ, опасност от светкавици и т.н.

- Неизправното режещо оборудване може да повиши риска от злополуки.

- Не позволявайте на деца да използват продукта или да бъдат в близост до него. Тъй като продуктът се стартира лесно, децата биха могли да го включат, ако не са под постоянен надзор. Това може да означава риск от сериозна телесна повреда. Разкачете батерията, когато машината не е под пряко наблюдение.

- Уверете се, че докато работите няма хора и животни в радиус от 15 метра. Когато няколко оператора работят в един и същ участьк, трябва да се спазва безопасно разстояние от поне 15 метра. В противен случай съществува риск от сериозна телесна повреда. Спрете незабавно продукта, ако някой се приближи. Никога не се обръщайте с продукта, без преди това да проверите дали зад Вас не се намира някой в зоната за безопасност.

- Уверете се, че хора, животни или предмети не могат да повлияят върху управлението на продукта или да влязат в контакт с режещото оборудване или изхвърлени от него предмети. Никога не използвайте продукта, ако нямате възможност да повикате помощ в случай на злополука.

- Винаги проверявайте работния участък. Отстранете всички свободни предмети като камъни, счупени стъкла, гвоздеи, стоманени въжета, жици и др., които могат да бъдат изхвърлени или да се омотаят около режещото оборудване.

- Уверете се, че можете да се движите и да стоите безопасно. Проверете зоната около Вас за евентуални препятствия (корени, камъни, клони, канавки и т.н.), в случай че се наложи да се преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

- По всяко време трябва да пазите добро равновесие и да сте в стабилен стоеж. Не се протягайте прекалено надалеч, докато работите.

- Дезактивирайте продукта, преди да се преместите на друго място. Поставяйте защитата при транспортиране, когато продуктът не се използва.

- Никога не оставяйте продукта на земята, ако преди това не сте го дезактивирали. Не оставяйте продукта без надзор, когато е включен.

- Извадете акумулаторната батерия, преди да предадете продукта на друго лице.

- Уверете се, че никакви дрехи или части от тялото Ви не влизат в съприкосновение с режещото оборудване, докато продуктът работи.

- Ако нещо заседне в режещото оборудване, докато работите с продукта, спрете и дезактивирайте продукта. Уверете се, че режещото оборудване е напълно спряно. Извадете акумулаторната батерия преди

почистване, проверка или ремонт на продукта и/или режещото оборудване.

- Дръжте ръцете и краката си далеч от режещото оборудване, докато то не спре изцяло, когато продуктът бъде дезактивиран.

- Внимавайте за парчета от клоните, които могат да изхвърчат, докато режете. Не режете прекалено близо до земята, от където могат да изхвърчат камъни или други предмети.

- Опасност от хвърчащи предмети. Винаги носете одобрени от съответните органи защитни средства за очите. Никога не се навеждайте отвъд защитата на резеца. В очите Ви могат да попаднат камъчета, отпадъци и други, които могат да причинят слепота или сериозно нараняване.

- Бъдете винаги нашрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на продукта.

- Не работете никога от стълба, столче или друго положение на високо, което не е напълно обезопасено.

- Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или фатално нараняване, ние препоръчваме лицата с медицински имплантанти да се консултират с лекаря си и производителя на медицинския имплантант, преди да започнат да работят с тази машина.

- Винаги дръжте продукта с две ръце. Дръжте продукта отдясно на тялото си.

- Винаги спирайте продукта, изваждайте акумулаторната батерия и се уверявайте, че режещото оборудване не се върти, преди да премахнете материала, който е увит около оста на резеца или е заклещен между предпазителя и режещото оборудване.

- Електромагнитното поле по време на работа може да причини смущения на активни или пасивни медицински импланти. Лицата с медицински импланти трябва да се консултират със своя лекар и с производителя на медицинския имплант, преди да работят с този продукт.

- Придържайте теглото на продукта чрез самара, за да улесните работата с него.

- Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха. Husqvarna препоръчва на операторите да използват одобрени антифони.

- Никога не използвайте продукт с модификации на оригиналните спецификации.

- Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки за безопасност, поддръжка и сервис. Определени операции по поддръжката и сервиса се

извършват единствено от квалифицирани специалисти. Вижте инструкциите в раздела за поддръжка.

• Извършете цялостна проверка на продукта преди употреба. Вижте графика за техническо обслужване.
• Не позволявайте никой друг да използва машината, без първо да сте се уверили, че е прочел и разбрал съдържанието на инструкцията за експлоатация.
• Проверявайте работния участьк за странични предмети като електрически кабели и животни и т. н. или други предмети, които могат да повредят режещото оборудване, като например метални предмети.
• Неизправните остриета могат да повишат риска от злополуки.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашят доставчик Ви помогне да изберете подходящото оборудване.
• Използвайте защитна каска, когато има риск от падащи предмети.
• Продължителното излагане на шум може да доведе до увреждане на слуха. По принцип продуктите, захранвани от батерии, са сравнително тихи, но увреждането може да настъпи в резултат на комбинация от нивото на шума и дългото използване. Husqvarna препоръчва операторите да използват антифони при по-продължително ползване на продуктите през деня. Потребителите, които използват продукт продължително и редовно, трябва да проверяват слуха си периодично.

ПРЕДУПРЕЖДЕНИЕ:

Антифоните ограничават възможността за чуване на звуци и предупредителни сигнали.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. С одобрени защитни очила се има предвид такива, които отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от EC.
• Използвайте визьор за защита на лицето. Визьорът не е достатъчен за предпазване на очите.

(Фиг. 18)

• Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.
• Носете здрави ботуши или обувки, които не се хлъзгат.
• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената.

(Фиг. 19)

- Дръжте в близост комплект за първа помощ.

(Фиг. 20)

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

В този раздел се описва предпазното оборудване на продукта, неговото предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието, Общ преглед на продукта на страница 21 за да разберете къде са разположени тези части по продукта Ви.

Срокът на експлоатация на продукта може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на продукта и сервисното обслужване и/или ремонтите не се извършват професионално. Ако Ви є необходима допълнителна информация, моля, свържете се със сервисния дилър, разположен най- близо до Вас.

ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте продукт с повредени обезопасителни компоненти. Предпазното оборудване на продукта трябва да бъде преглеждано и технически обслужвано, както е описано в този раздел. Ако продуктът Ви не премине успешно някоя от тези проверки, се свържете със сервиса си за извършване на ремонт.

ВНИМАНИЕ: Всяко извършване на сервисно обслужване и ремонт на машината изисква специално обучение. Това важи в особена степен за предпазните средства на машината. Обърнете към сервиса си, ако машината не отговаря на описаните по-долу проверки. При покупката на наш продукт

ние гарантираме предоставянето на професионални ремонтни услуги и сервис. Ако търговецът, от когото сте закупили машината, не е сервизен дилър, попитайте за адреса на най-близкия сервис.

За извършване на проверка на клавишното поле

1. Натиснете и задръжте бутона за Вкл./изкл. (1). (Фиг. 21)

a) Продуктът е включен, когато светодиодът (2) свети.
b) Продуктът е изключен, когато светодиодът (2) не свети.

1. Направете справка с Клавишно поле на страница 33, ако предупредителният индикатор (3) светне или мига.

За проверка на блокировката на захранващия спусък

Блокировката на захранващия спусък е проектирана за предотвратяване на случайно задействане. Когато натиснете блокировката на захранващия спусък напред (А) и след това натиснете блокировката към ръкохватката (В), захранващият спусък (С) се освобождава. Когато освободите ръкохватката, захранващият спусък и блокировката му се връщат в изходни позиции. Това движение се управлява от три независими пружини. (Фиг. 22)

1. Уверете се, че захранващият спусък е блокиран, когато блокировката му е в изходна позиция. (Фиг. 23)
2. Натиснете блокировката на захранващия спусък напред (А) и надолу. Задръжте блокировката на захранващия спусък към ръкохватката (В) и се уверете, че се връща изходна позиция, когато я освободите. (Фиг. 24)
3. Уверете се, че захранващият спусък и блокировката му се движат свободно и че възвратните пружини работят изправно. (Фиг. 25)
4. Натиснете и задръжте бутона за Вкл./изкл., за да включите продукта.
5. Натиснете захранващия спусък докрай, за да зададете пълни скорост.
6. Освободете захранващия спусък и се уверете, че режещата приставка спира и остава неподвижна.

За извършване на проверка на предпазителя за ръцете

Предпазителят за ръцете ги предпазва от случаен контакт с ножовете.

1. Натиснете и задръжте бутона за Вкл./Изкл., за да изключите продукта.

2. Отстранете акумулаторната батерия.

3. Проверете дали предпазителят за ръцете е закрепен правилно.

4. Проверете предпазителя за ръцете за повреди.

Безопасност на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Използвайте само одобрени от Husqvarna акумулаторни батерии. Направете справка с Технически данни на страница 36. Акумулаторната батерия е шифрована софтуерно.
• Използвайте одобрените от Husqvarna акумулаторни батерии като източник на захранване само за свързаните продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.
• Опасност от електрически удар. Не свързвайте клемите на акумулаторната батерия с ключове, монети, винтове или други метални предмети. Това може да причини късо съединение на акумулаторната батерия.
• Не използвайте непрезареждаеми акумулаторни батерии.
• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.
• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Акумулаторната батерия може да причини изгаряния и/или химически изгаряния.
• Съхранявайте акумулаторната батерия далеч от дъжд или влага.
• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.
• Не се опитвайте да разглобите или счупите акумулаторната батерия.
• Ако в акумулаторната батерия има теч, не оставяйте течността да влиза в контакт с тялото или очите. Ако докоснете течността, измийте мястото с голямо количество вода и сапун и потърсете медицинска помощ. Ако в очите Ви попадне течност, не ги търкайте, а ги промийте с вода в продължение на най-малко 15 минути и потърсете медицинска помощ.
• Използвайте акумулаторната батерия при температури между -10^ (14°F) и 40^ (114°F).
• Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. Направете справка с Информация за акумулаторната батерия на страница 30.

• Не използвайте повредена акумулаторна батерия.

• Съхранявайте акумулаторната батерия далеч от метални предмети, като гвоздеи, винтове или бижута.

• Дръжте акумулаторната батерия далеч от деца.

Инструкции за безопасност за зарядното устройство на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Ако не се спазват инструкциите за безопасност, има риск от токов удар или късо съединение.
• Не използвайте зарядни устройства, различни от доставеното с машината. Използвайте само одобрени зарядни устройства за акумулаторни батерии Husqvarna за зареждане на одобрени акумулаторни батерии Husqvarna.
• Не опитвайте да разглобите зарядното устройство за акумулаторни батерии.
• Не използвайте повредено зарядно устройство за акумулаторни батерии.
• Не повдигайте зарядното устройство за акумулаторни батерии, като го държите за захранващия шнур. За да изключите зарядното устройство за акумулаторни батерии от стенен контакт, извадете щепсела. Не дърпайте захранващия шнур.
• Дръжте всички кабели и удължителни кабели далеч от вода, масло и остри ръбове. Уверете се, че кабельт не е захванат между предмети, като например врати, огради или подобни.
• Не използвайте зарядното устройство за акумулаторни батерии близо до запалими материали или материали, които могат да причинят корозия. Уверете се, че зарядното устройство за акумулаторни батерии не є покрито. Ако има дим или огън, извадете щепсела на зарядното устройство за акумулаторни батерии.
• Зареждайте акумулаторната батерия само на закрито, на място с добро проветряване и далеч от слънчева светлина. Не зареждайте акумулаторната батерия на открито. Не зареждайте акумулаторната батерия във влажна условия.
• Използвайте зарядното устройство за акумулаторни батерии само при температури между 5°C (41°F) и 40°C (104°F). Използвайте зарядното устройство за акумулаторни батерии в среда, която е суха, без прах и има добро проветряване.

• Не поставяйте предмети в охлаждащите отвори на зарядното устройство за акумулаторни батерии.

• Не свързвайте клемите на зарядното устройство за акумулаторни батерии към метални предмети, тъй като това може да предизвика късо съединение на зарядното устройство за акумулаторни батерии.

• Използвайте одобрени стенни контакти, които не са повредени. Уверете се, че шнурът на зарядното устройство за акумулаторни батерии не е повреден. Ако използвате удължителни кабели, се уверете, че те не са повредени.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.
• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервисен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.
• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.
• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.
• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.
• Поддържайте режещите зъбци на острието правилно заточени. Спазвайте препоръките ни. Вижте и инструкциите върху опаковката на острието.
• Използвайте само оригинални резервни части.
• Винаги използвайте ръкавици за тежки условия, когато ремонтирате режещото оборудване. Остриетата са изключително остри и лесно могат да причинят наранявания.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на продукта.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna.

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервисното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Следвайте стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Забележка: Приложението Husqvarna Connect не е налично за изтегляне на всички пазари. Свържете се с дистрибутор по обслужването за повече информация.

За свързване на зарядното устройство за акумулаторни батерии

1. Свържете зарядното устройство на акумулаторни батерии към напрежението и честотата, посочени на табелката с данни.
2. Поставете щепсела в заземен контакт. Светодиодът на зарядното устройство за акумулаторни батерии примигва един път в зелено.

Забележка: Акумулаторната батерия не се зарежда, ако нейната температура е по-ниска от 0°C (32°F) или по-висока от 50°C (122°F). Ако температурата е по-висока от 50°C/122°F, зарядното устройство за акумулаторни батерии охлажда акумулаторната батерия, преди да се зареди същата.

Информация за акумулаторната батерия

Направете справка с ръководството за оператора на акумулаторната батерия за информация относно начина на използване на акумулаторната батерия.

Използвайте акумулаторната батерия при температури между -10^ (14°F) и 40^ (104°F).

За свързване на батерията към продукта

ПРЕДУПРЕЖДЕНИЕ:

Използвайте само оригинални батерии Husqvarna с продукта.

1. Уверете се, че батерията е напълно заредена.
2. Притиснете акумулаторната батерия в държача на батерията на продукта. Батерията се заключва в позиция, когато чуете щракване. (Фиг. 26)

ВНИМАНИЕ: Ако батерията не влезе лесно в държача, значи тя не е поставена правилно. Това може да повреди продукта.

1. Уверете се, че батерията е поставена правилно.

За зареждане на акумулаторната батерия

Забележка: Заредете батерията, ако това е първият път, в който я използвате. Новата акумулаторна батерия е заредена само на 30%.

1. Уверете се, че акумулаторната батерия е суха.
2. Поставете акумулаторната батерия в зарядното устройство. (Фиг. 27)

Забележка: Акумулаторната батерия и зарядното устройство за акумулаторни батерии могат да изглеждат различно при различните модели, но процедурата е една и съща.

1. Уверете се, че зелената светлина за зареждане на зарядното устройство светва. Това означава, че батерията е свързана правилно към зарядното устройство.
2. Когато всички светодиоди на батерията светнат, батерията е напълно заредена. (Фиг. 28)

3. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте кабела.

4. Отстранете акумулаторната батерия от зарядното устройство.

Забележка: Разгледайте инструкциите за батерията и за зарядното устройство за повече информация.

Извършете преди стартиране на продукта

1. Огледайте работната зона. Отстранете обектите, които могат да изхвърчат във въздуха.
2. Проверете режещото оборудване. Уверете се, че остrietата са остри и нямат пукнатини и повреди.
3. Уверете се, че продуктът работи нормално. Проверете дали всички гайки и винтове са затегнати.
4. Уверете се, че ръкохватката и приспособленията за безопасност не са повредени и са поставени правилно. Не използвайте продукта, ако липсват части или са направени промени спрямо първоначалната спецификация. Използвайте защитни ръкавици, когато е необходимо.
5. Уверете се, че капаците не са повредени и са поставени правилно, преди да работите с продукта.

За стартиране на продукта

1. Натиснете и задръжте бутона за Вкл./изкл., докато зеленият светодиод не светне. (Фиг. 29)
2. Натиснете захранващия спусък, за да регулирате скоростта.

За да работите с продукта

• Започнете близо до земята и местете продукта нагоре по плета, когато режете страните. (Фиг. 30)
• Регулирайте скоростта за подравняване с работното натоварване.
• Уверете се, че двигателят не докосва живия плет.
• Дръжте продукта близо до тялото си за стабилна работна позиция. (Фиг. 31)
• Уверете се, че върхът на режещото оборудване не докосва земята.
• Бъдете внимателни и работете бавно, докато не подрежете всички клони по правилния начин.

Регулиране на ъгъла на продукта

Режещото оборудване може да бъде регулирано в 8 различни позиции.

1. Извадете батерията от продукта.

2. Дръпнете надолу дръжката за регулиране на позицията. (Фиг. 32)

3. Наклонете режещото оборудване с ръкохватката до съответната позиция. (Фиг. 33)

4. Освободете ръкохватката за регулиране на позицията, за да заключите режещото оборудване.

За регулиране на дължината на двусекционния вал

1. Освободете фиксатора.

2. Затегнете ръкохватката. (Фиг. 35)

3. Издърпайте двусекционния вал до съответната дължина. (Фиг. 34)

За да използвате функцията SavE

Този продукт има функция за пестене на енергията – SavE. Функцията SavE намалява оборотите на режещото оборудване и осигурява най-дългото работно време от акумулаторната батерия.

Забележка: Функцията SavE не намалява мощността на рязане на продукта.

1. Натиснете бутона SavE на клавиатурата, за да стартирате функцията. Зеленият светодиод светва.
2. Натиснете отново бутона SavE, за да спрете функцията. Зеленият светодиод изгасва. (Фиг. 36)

Функция за автоматично изключване

Продуктът има функция за автоматично изключване, която го изключва, ако не го използвате в продължение на 45 секунди.

За задаване на продукта в положение за транспортиране

ПРЕДУПРЕЖДЕНИЕ: Не стартирайте продукта, когато той е в положение за транспортиране.

1. Извадете батерията от продукта.
2. Монтирайте защитата при транспортиране върху режещото оборудване.
3. Сгънете режещото оборудване на 180°, за да стане успоредно на двусекционния вал. (Фиг. 37)

За спиране на продукта

1. Освободете захранващия спусък.
2. Натиснете бутона за Вкл./изкл., докато зеленият светодиод изгасне.
3. Натиснете бутоните за освобождаване на акумулаторната батерия и извадете акумулаторната батерия. (Фиг. 38)

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта.

ПРЕДУПРЕЖДЕНИЕ: Извадете акумулаторната батерия преди извършване на техническа поддръжка на продукта.

Разписание за техническо обслужване

ПРЕДУПРЕЖДЕНИЕ:

Отстранете акумулаторната батерия, преди да извършите техническото обслужване.

Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия продукт. В допълнение към техническото обслужване, посочено в разписанието за техническо обслужване, позволете на сервизен дилър на Husqvarna да извършва редовно сервизно обслужване на продукта. За информация относно сервизните интервали се обърнете към Вашия сервизен дилър на Husqvarna.

Техническо обслужване Преди	употреба	Всяка седмица	Всеки месец
Почистете външните части на продукта. Х
Проверете дали бутонът за Вкл./изкл. работи правилно и не е повреден. Х
Уверете се, че захранващият спусък и блокировката на захранващия спусък работят правилно от гледна точка на безопасността.	X
Уверете се, че всички контролни органи работят и не са повредени. Х
Уверете се, че острието на резеца и предпазителят на острието не са напукани и не са повредени. Сменете ножа на резеца или предпазителя на резеца, ако са напукани или ударени.	X
Свържете се с Вашия дилър за смяна на ножа на резеца, ако е огънат или повреден.	X
Уверете се, че защитата за ръце не е повредена. Подменете предпазителя, ако е повреден.	X
Уверете се, че всички винтове и гайки са затегнати. Х
Уверете се, че акумулаторната батерия не е повредена. Х
Уверете се, че акумулаторната батерия е заредена. Х
Уверете се, че зарядното устройство не е повредено. Х
Уверете се, че заключването на положението на платформата за рязане не е повредено и работи изправно.	X
Уверете се, че винтовете, които придържат остриетата на резците едно към друго, са добре затегнати.		X
Проверете връзките между акумулаторната батерия и продукта. Проверете връзката между акумулаторната батерия и зарядното устройство.			X

За проверка на батерията и зарядното устройство

1. Проверете батерията за повреди, като например пукнатини.
2. Проверете зарядното устройство за повреди, като например пукнатини.
3. Уверете се, че свързващият кабел на зарядното устройство не е повреден и напукан.

За почистване на продукта, батерията и зарядното устройство

1. Почиствайте продукта със сух парцал след употреба.

2. Почиствайте батерията и зарядното устройство със сух парцал. Дръжте водачите на батерията чисти.

3. Уверете се, че клемите на батерията и зарядното устройство са чисти, преди батерията да е поставена в зарядното устройство или в продукта.

За почистване и смазване на острието на резеца

1. Използвайте почистващ препарат, за да почистите остатъци от смола и растения от остrietата.
2. Уверете се, че листовете на ножовете не са повредени. Уверете се, че листовете на ножовете не са деформирани. Изпилете неравностите с пила.
3. Уверете се, че остриетата се движат свободно.
4. Смажете листовете на ножовете преди дълъг период на съхранение. (Фиг. 39)

Отстраняване на проблеми

Клавишно поле

Проблем Възможни неизправности Възможно решение
Зеленият светодиод за стартиране мига.	Ниско напрежение на акумулаторната батерия.
Червеният светодиод за грешка мига.	Претоварване. Режещата приставка е блокирала. Натиснете бутона за Вкл./изкл., за да изключите продукта. Отстранете акумулаторната батерия. Почистете режещата приставка от нежелани материали. Разхлабете веригата.
	Температурно отклонение. Оставете продукта да се охлади.
	Захранващият спусък и бутонът за Вкл./изкл. са натиснати едновременно.
Продуктът не стартира.	Замърсявания в конекторите на акумулаторната батерия.
Червеният светодиод за грешка светва.	Необходимо е извършването на сервизно обслужване за продукта.

Акумулаторна батерия

40-B220X7
Симптоми Причина Действие
Индикаторът за грешка на акуму-латорната батерия мига.	Акумулаторната батерия е изтоще-на.	Заредете акумулаторната батерия.
	Голямо натоварване в комбинация с много ниска температура на аку-мулаторната батерия.	Загрейте акумулаторната батерия. Например преместете я на закри-то или работете на ниска скорост, докато акумулаторната батерия се загрее.
	Акумулаторната батерия не рабо-ти. Работният обхват на акумула-торната батерия е на границата си.	Отстранете акумулаторната бате-рия от продукта. Оставете акуму-латорната батерия да почива и след това натиснете бутона на ин-дикатора за акумулаторната бате-рия.
Индикаторът за температура на акумулаторната батерия свети.	Акумулаторната батерия е прекалено студена или прекалено горе-ща за използване.	Дръжте акумулаторната батерия при температура на околната сре-да между -10°C (14°F) и 40°C (104°F). Когато акумулаторната ба-терия е с правилната температура, тя може да се използва отново.
Индикаторът за температура на акумулаторната батерия мига.	Акумулаторната батерия е близо до температурните си граници.	Намалете скоростта и/или нато-варването. Дръжте акумулаторна-та батерия в рамките на предпо-читания температурен диапазон между +10°C (50°F) и +30°C (86°F) за постигане на оптимална ефек-тивност.
Индикаторът за температура на акумулаторната батерия свети, до-като акумулаторната батерия е в зарядното устройство.	Отклонение на температурата, аку-мулаторната батерия е прекалено студена или прекалено гореща за зареждане.	Оставете акумулаторната батерия да се охлади или я преместете на закрито, за да я загреете. Когато акумулаторната батерия е с пра-вилната температура, тя може да се зареди отново. Уверете се, че използвате зарядното устройство, когато температурата на околната среда е между 5°C (41°F) и 40°C (104°F). Дръжте зарядното устрой-ство далеч от слънчева светли-на. Ако проблемът продължава, се обърнете към Вашия дилър.
Индикаторът за грешка на акуму-латорната батерията светва.	Акумулаторната батерия има кри-тична грешка.	Говорете с Вашия дилър.

40-C500X8
Симптоми	Възможни неиз-правности	Възможна процедура
Индикаторът за зареждане върху зарядното устройство свети в жълто.Индикаторът за грешка на акумулаторната батерия или индикаторът за температура на акумулаторната батерия свети.	Температурно отклонение, акумулаторната батерия е твърде студена или твърде гореща за използване или зареждане.	Ако акумулаторната батерия е прекалено гореща, я дръжте свързана към зарядното устройство. Вграденият вентилатор на зарядното устройство намалява температурата на акумулаторната батерия. Когато акумулаторната батерия е с препоръчителната температура, зареждането започва автоматично.Ако акумулаторната батерия е прекалено студена, я преместете на закрито. Когато акумулаторната батерия е с препоръчителната температура, продължете зареждането.Спазвайте температурния диапазон за работа, направете справка с ръководството за оператора на зарядното устройство за акумулаторни батерии. Дръжте зарядното устройство далеч от слънчева светлина. Ако проблемът продължава, се обърнете към Вашия дилър.
Индикаторът за зареждане върху зарядното устройство свети в жълто. Индикаторът за грешка на акумулаторната батерия върху акумулаторната батерия свети.	Акумулаторната батерия има критична грешка.	Говорете с Вашия дилър.
Индикаторът за зареждане върху зарядното устройство свети в червено.	Зарядното устройство има критична грешка.	Говорете с Вашия дилър.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• Доставените литиевойнни акумулаторни батерии отговарят на изискванията на законодателството за опасни продукти.
• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и спедитори.
• Обърнете се към човек, преминал специално обучение за работа с опасни материали,

преди да изпратите продукта. Спазвайте всички приложими национални регламенти.

• Поставете тиксо върху откритите терминали, когато поставяте акумулаторната батерия в опаковка. Поставете акумулаторната батерия плътно в опаковката, за да предотвратите движение.
• Извадете акумулаторната батерия при съхранение или транспортиране.

• Поставете акумулаторната батерия и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулаторната батерия на места, където може да се натрупа статично електричество. Не съхранявайте акумулаторната батерия в метална кутия.

• Поставете акумулаторната батерия за съхранение при температура между 5°C/41°F и 25°C/77°F и далеч от пряка слънчева светлина.
• Поставете зарядното устройство за съхранение при температура между 5°C/41°F и 45°C/113°F и далеч от пряка слънчева светлина.
• Използвайте зарядното устройство само когато околната температура е между 5°C/41°F и 40°C/104°F.
• Заредете акумулаторната батерия между 30% и 50%, преди да я оставите за съхранение за продължително време.
• Съхранявайте зарядното устройство в затворено и сухо пространство.
• При съхранение дръжте акумулаторната батерия и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвате.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

• Закрепете продукта безопасно при транспортиране.

Изхвърляне

Символът означава, че продуктът не е битов отпадък. Рециклирайте го чрез местната система за събиране на електрическо и електронно оборудване. Това допринася за правилното управление на отпадъците в края на жизнения цикъл. Свържете се с местните власти, местните служби за отпадъци, Вашия дилър или търговец на дребно за информация. Неправилното изхвърляне може да окаже потенциално отрицателно влияние върху околната среда и човешкото здраве поради потенциалното наличие на опасни вещества.

Забележка: Символът се намира на продукта или на опаковката на продукта.

Технически данни

Технически характеристики

	520iHT4
Двигател
Тип на двигателя BLDC (безчетков) 36 V
Тегло9
Тегло без акумулаторна батерия, kg 5,4
Тегло с акумулаторна батерия (акумулаторна батерия по подразбиране 40-В220Х), kg	6,8
Шумови емисии10
Ниво на звуковата мощност, измерена в dB(A) 92
Ниво на звуковата мощност, гарантирано LWA dB(A) 94
Нива на шума
Ниво на звуковото налягане при ухото на оператора, dB(A) измерено съгласно EN 62841-1, EN 62841-4-2.	80
Нива на вибрациите ^11
Нива на вибрациите ( a_h ) в предните/задните ръкохватки, m/s ^2 . Направете справка с EN 62841-1, EN 62841-4-2.	2,0/2,0
Ниво на защита срещу вода
IPX4 ^12	Да
Режещо оборудване
Тип Двустранен
Дължина на острието, mm 550
Скорост на ножа – срязвания/мин в режим SavE 3200
Скорост на ножа – срязвания/мин извън режим SavE 4000

Принадлежности

Одобрени акумулаторни батерии

Акумулаторна батерия	BLi200 40-B220X
Тип Литиевойонен Литиевойонен
Капацитет на акумулаторната батерия, Ah 5,2 6,0
Номинално напрежение, V 36 36
Тегло, kg (lb) 1,3 (2,9) 1,4 (3,1)

Одобрени зарядни устройства за акумулаторни батерии

Зарядно устройство за акумулатора	QC330 40-C500X
Входно напрежение, V 100 – 240 100 – 240
Честота, Hz	50 – 60	50 – 60
Зарядно устройство за акумулатора QC330 40-C500X
Мощност, W 330 500

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Акумулаторни прътови ножици за кастрене на жив плет
Марка Husqvarna
Тип/модел 520iHT4
Идентификация Серийни номера от 2023 и нататьк

отговаря напълно на следните директиви и регламенти на ЕС:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2011/65/EC "относно	ограничението за опасни вещества"
2000/14/EO "относно	шума извън сградите"

и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, извърши доброволно изпитване на типа съгласно приложение IX на 2006/42/EO.

SMP Svensk Maskinprovning AB, има и потвърдено съответствие с приложение V от Директива на Съвета 2000/14/EO. Сертификат №: 01/094/025

За информация относно шумовите емисии направете справка с Технически данни на страница 36.

Huskvarna 2023-12-01

Стефан Холмберг, директор по развойна дейност, управление на технологиите, Husqvarna AB

Отговорен за техническата документация

Obsah

Додаткове приладдя....459
