KULLANIM KILAVUZU 520iHT4 HUSQVARNA

• Huskvarna 2023-12-01 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Ansvarig för teknisk dokumentation 1266 - 008 - 03.09.2025 427İçindekiler Giriş p. 428

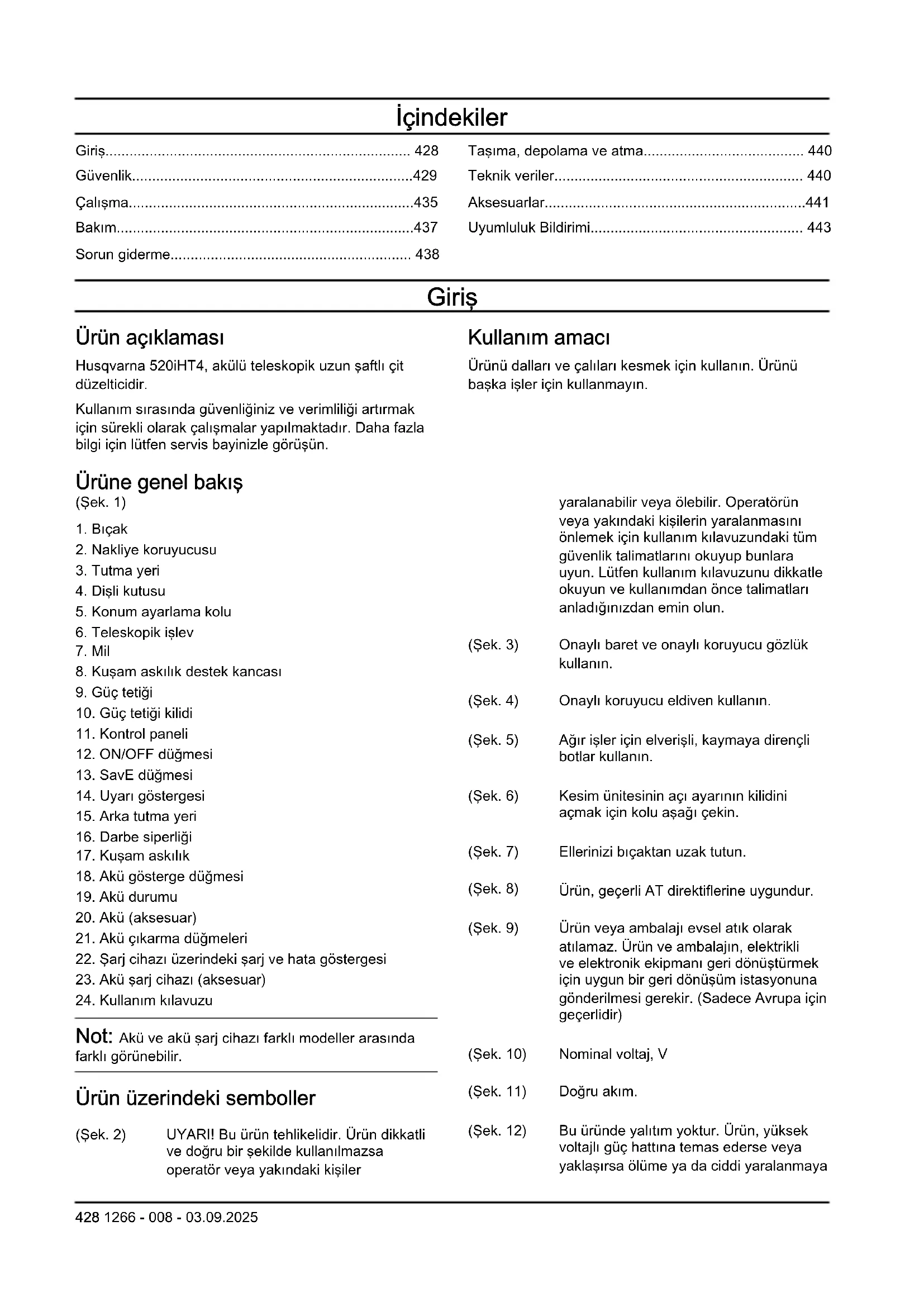

• Güvenlik p. 429
• Çalışma p. 435
• Bakım p. 437
• Sorun giderme p. 438
• Taşıma, depolama ve atma p. 440
• Teknik veriler p. 440
• Aksesuarlar p. 441
• Uyumluluk Bildirimi Giriş Ürün açıklaması Husqvarna 520iHT4, akülü teleskopik uzun şaftlı çit düzelticidir. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürünü dalları ve çalıları kesmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış (Şek. 1) p. 443

2. Nakliye koruyucusu

8. Kuşam askılık destek kancası

10. Güç tetiği kilidi

14. Uyarı göstergesi

18. Akü gösterge düğmesi

21. Akü çıkarma düğmeleri

22. Şarj cihazı üzerindeki şarj ve hata göstergesi

23. Akü şarj cihazı (aksesuar)

24. Kullanım kılavuzu

Not: Akü ve akü şarj cihazı farklı modeller arasında farklı görünebilir. Ürün üzerindeki semboller (Şek. 2) UYARI! Bu ürün tehlikelidir. Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kişiler yaralanabilir veya ölebilir. Operatörün veya yakındaki kişilerin yaralanmasını önlemek için kullanım kılavuzundaki tüm güvenlik talimatlarını okuyup bunlara uyun. Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 3) Onaylı baret ve onaylı koruyucu gözlük kullanın. (Şek. 4) Onaylı koruyucu eldiven kullanın. (Şek. 5) Ağır işler için elverişli, kaymaya dirençli botlar kullanın. (Şek. 6) Kesim ünitesinin açı ayarının kilidini açmak için kolu aşağı çekin. (Şek. 7) Ellerinizi bıçaktan uzak tutun. (Şek. 8) Ürün, geçerli AT direktiflerine uygundur. (Şek. 9) Ürün veya ambalajı evsel atık olarak atılamaz. Ürün ve ambalajın, elektrikli ve elektronik ekipmanı geri dönüştürmek için uygun bir geri dönüşüm istasyonuna gönderilmesi gerekir. (Sadece Avrupa için geçerlidir) (Şek. 10) Nominal voltaj, V (Şek. 11) Doğru akım. (Şek. 12) Bu üründe yalıtım yoktur. Ürün, yüksek voltajlı güç hattına temas ederse veya yaklaşırsa ölüme ya da ciddi yaralanmaya 428 1266 - 008 - 03.09.2025yol açabilir. Akım, ark yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse akımın sıçrama mesafesi de o kadar uzundur. Akım, özellikle ıslak olduklarında dallardan ve diğer nesnelerden de geçebilir. Ürün ve yüksek voltajlı güç hatları ve/veya bunlara temas eden tüm nesneler arasında en az 10 m mesafe bırakın. Bu güvenli mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce her zaman ilgili elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir. Çalışma sırasında diğer kişilerle veya hayvanlarla aranızda en az 15 m mesafe bırakın. (Şek. 13) Su sıçramasına karşı korumalıdır. yyyyhhxxxx Nominal değerler plakası, seri numara- sını gösterir. yyyy üretim yılı, hh üretim haftası, xxxx ise sıra numarasıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Akü ve/veya akü şarj cihazı üzerindeki semboller (Şek. 17) Bu ürünü, elektrikli ve elektro- nik ekipmanlar için bir geri dö- nüşüm istasyonunda geri dö- nüştürün. (Sadece Avrupa için geçerlidir) (Şek. 14) Arıza emniyetli dönüştürücü. (Şek. 15) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın. (Şek. 16) Çift yalıtım. Üründe oluşabilecek hasarlar Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel makine güvenlik uyarıları UYARI: Bu makineyle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Not: Uyarılardaki "makine", şebeke akımıyla çalışan (kablolu) makinenizi veya aküyle çalışan (kablosuz) makinenizi belirtmektedir. 1266 - 008 - 03.09.2025 429Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Makineyi yanıcı sıvılar, gazlar ya da tozlar bulunan patlama tehlikeli ortamlarda çalıştırmayın. Makineler tozu ya da buharları tutuşturabilecek kıvılcımlar oluşturur.

• Makineyi kullanırken çocukları ve diğer kişileri uzak tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Makine fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı (topraklanmış) makinelerle herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Makineleri yağmura veya ıslak koşullara maruz bırakmayın. Makineye su girerse elektrik çarpması riski artar.

• Kabloyu kötü kullanmayın. Kabloyu asla makineyi taşımak, çekmek veya fişten çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Makineyi dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kablo kullanmak, elektrik çarpması riskini azaltır.

• Makineyi mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Makineyi kullanırken tetikte olun, dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken makineyi kullanmayın. Makineleri kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• İstenmeyen çalıştırmaları önleyin. Makineyi güç kaynağına ve/veya akü grubuna bağlamadan, kaldırmadan veya taşımadan önce anahtarın KAPALI konumda olduğundan emin olun. Makineleri parmağınız güç anahtarındayken taşımak veya açık durumdaki makinelere enerji vermek kazalara yol açabilir.

Makineyi açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Makinenin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, makinenin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol kıyafetler giymeyin veya takı takmayın. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Bol kıyafetler, takılar veya uzun saçlar hareketli parçalara takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği, tozla ilgili tehlikeleri azaltabilir.

• Makineleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip makine güvenlik ilkelerini görmezden gelmeyin. Dikkatsiz eylemler bir anda ağır yaralanmalara neden olabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli şekilde gerçekleştirir.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri depolamadan önce elektrikli aletin fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik tedbirleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya bu talimatlara yabancı olan kişilerin elektrikli aleti çalıştırmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikeli hale gelir.

• Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya takılması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek başka herhangi bir durum olup olmadığını kontrol edin. Elektrikli alet hasarlıysa kullanmadan önce onarılmasını sağlayın. Çok sayıda kaza, yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme aletlerini keskin ve temiz tutun. Bakımı düzgün yapılmış, kesici kenarları yeterli keskinlikte olan kesme aletlerinin takılma ihtimali daha az olup kontrol edilmeleri de daha kolaydır.

• Elektrikli alet, aksesuarlar, alet uçları vb. bileşenleri; çalışma koşullarını ve yapılacak işi de göz önünde bulundurarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin amacı dışındaki çalışmalar için kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik

1266 - 008 - 03.09.2025durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrol edilmesine imkan tanımaz. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Elektrikli aletleri sadece özel olarak geliştirilmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubunu, kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması yanıklara veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden sıvı sızabilir; bu sıvıya dokunmayın. Kazara dokunursanız temas eden kısmı bol suyla yıkayın. Sıvı, göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya üzerinde değişiklik yapılmış akü grubunu veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler; yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik durumlara yol açabilir.

• Akü grubunu veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.Bunların ateşe veya 130°C (265°F) üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışındaki bir ortam sıcaklığında şarj etmeyin.Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından servis işlemi görmesini sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Çit düzeltici ile ilgili güvenlik uyarıları

• Çit düzelticiyi kötü hava koşullarında; özellikle de yıldırım düşme riski bulunan durumlarda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.

• Tüm güç kablolarını ve kabloları kesme alanından uzak tutun. Güç kabloları veya kablolar, çitlerin veya çalıların arasına gizlenebilir ve bıçak tarafından yanlışlıkla kesilebilir.

• Çit düzelticiyi yalnızca yalıtılmış kavrama yüzeylerinden tutun; kesici bıçak gizli kablo bağlantılarına temas edebilir. Bıçakların, içinden "elektrik geçen" bir elektrik kablosuna temas etmesi çit düzelticinin metal parçalarına "elektrik yüklenmesine" ve operatöre elektrik çarpmasına neden olur.

• Vücudunuzun tüm uzuvlarını bıçaktan uzak tutun. Bıçaklar hareket halindeyken kesilmiş malzemeyi çıkarmaya veya kesilecek malzemeyi tutmaya çalışmayın. Anahtar kapatıldıktan sonra bıçaklar hareket etmeye devam eder. Çit düzelticiyi kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmalara neden olabilir.

• Sıkışmış malzemeyi temizlerken veya çit düzelticiye servis uygularken, tüm güç anahtarlarının kapalı olduğundan ve akü grubunun çıkarıldığından ya da bağlantısının kesildiğinden emin olun. Sıkışmış malzemeyi temizlerken veya bakım işlemleri yaparken çit düzelticinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.

• Çit düzelticiyi bıçak durdurulmuş halde ve herhangi bir güç anahtarını çalıştırmamaya özen göstererek tutma yerinden tutarak taşıyın. Çit düzelticinin doğru şekilde taşınması, yanlışlıkla çalıştırma ve bıçaklardan kaynaklanan yaralanma riskini azaltır.

• Çit düzelticiyi taşırken ya da depolarken daima bıçak kapağını kullanın. Çit düzelticinin doğru kullanılması, bıçaklardan kaynaklanan yaralanma riskini azaltır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürününün kazara çalışmasını önlemek için aküyü çıkarın.

• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

• Orijinal teknik özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Kullanmadan önce ürünü kontrol edin. Bkz. Ürünün üzerindeki güvenlik araçları sayfada: 433

Bakım sayfada: 437 . Hasarlı veya düzgün çalışmayan bir ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri, bakım ve servis talimatlarını uygulayın.

• Ürünle oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır. Çocukların veya ürünün ve/veya akünün kullanımı konusunda eğitilmemiş diğer kişilerin ürünü kullanmasına veya üründe servis işlemleri yapmasına kesinlikle izin vermeyin. Operatör yaşı yerel yönetmelikler tarafından düzenlenebilir.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü çocukların erişemeyeceği yerlerde saklayın. 1266 - 008 - 03.09.2025 431• Üreticinin izni alınmadan ürün tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanın. Onaylanmamış değişiklikler ve/ veya aksesuarlar operatör ve başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Not: Kullanım, Ulusal veya Yerel yasalar tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin. Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• Ürünü hiçbir zaman yorgunken; alkol, uyuşturucu veya ilaç gibi görüşünüzü, dikkatinizi ya da doğru düşünmenizi etkileyebilecek bir maddenin etkisi altındayken kullanmayın.

• Kötü hava şartlarında çalışmak yorucu olabilir ve genellikle beraberinde tehlikeler getirir. Beraberinde getirebileceği riskler nedeniyle makinenin yoğun sis, sağanak yağmur, şiddetli rüzgar, aşırı soğuk veya yıldırım düşme riskinin olduğu durumlar gibi çok kötü hava koşullarında kullanılması tavsiye edilmez.

• Hatalı bir kesme donanımı kaza riskini artırabilir.

• Çocukların ürünü kullanmasına veya yakınında bulunmasına izin vermeyin. Ürünün çalıştırılması kolay olduğu için çocuklar, tam gözetim altında tutulmadıklarında makineyi çalıştırabilirler. Bu da ciddi yaralanma riski doğurur. Ürün, yakın gözetim altında olmadığında akü ile bağlantısı kesilmelidir.

• Çalışırken hiçbir insan veya hayvanın 15 metreden fazla yaklaşmadığından emin olun. Aynı çalışma alanında birkaç operatör çalıştığında güvenli mesafe en az 15 metre olmalıdır. Aksi takdirde ciddi yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü derhal durdurun. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmak için arkanızı kontrol etmeden ürünü asla sallamayın.

• İnsanların, hayvanların veya diğer nesnelerin ürün kontrolünüzü etkilemeyeceğinden veya bunların kesme donanımıyla ya da kesme donanımının fırlattığı sabit olmayan nesnelerle temas etmeyeceğinden emin olun. Buna rağmen bir kaza durumunda yardım isteyemeyecekseniz ürünü kullanmayın.

• Çalışma alanını daima inceleyin. Taş, kırık cam, çivi, çelik tel, ip vb. fırlayabilecek veya kesme donanımına dolaşabilecek tüm sabit olmayan nesneleri kaldırın.

• Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olun. Ani hareket etmeniz gerekebileceğini göz önünde bulundurarak çevrenizdeki olası engelleri (kökler, taşlar, dallar, hendekler vs.) kontrol edin. Eğimli yüzeyde çalışırken çok dikkatli olun.

• Her zaman dengenizi koruyun ve yere sağlam basın. Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın.

• Ürünü başka bir alana taşımadan önce devre dışı bırakın. Ürün kullanımda değilken nakliye koruyucusunu takın.

• Ürünü devre dışı bırakmadıysanız ürünü asla yere koymayın. Ürünü açıkken gözetimsiz bırakmayın.

• Ürünü başka bir kişiye vermeden önce aküyü çıkarın.

• Ürün çalıştırıldığında kıyafetlerin veya vücudunuzun kesme donanımıyla temas etmemesine dikkat edin.

• Ürünü kullanırken kesme donanımına herhangi bir şey takılırsa ürünü durdurun ve devre dışı bırakın. Kesme donanımının tamamen durduğundan emin olun. Ürünü ve/veya kesme donanımını temizlemeden, incelemeden veya onarmadan önce aküyü çıkarın.

• Ürün devre dışı bırakıldığında tamamen durana kadar ellerinizi ve ayaklarınızı kesme donanımından uzak tutun.

• Keserken fırlayabilecek dal parçalarına dikkat edin. Kesme işlemini yere yakın yapmayın. Taşlar ve diğer nesneler fırlayabilir.

• Savrulan nesnelere dikkat edin. Daima onaylanmış bir koruyucu gözlük takın. Asla kesme donanımı siperliği üzerine eğilmeyin. Taşlar, çöpler vb. maddeler gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.

• Kulak koruma ekipmanı taktığınızda uyarı sinyallerine veya bağırma seslerine karşı dikkatli olun. Ürün durur durmaz kulak koruma ekipmanınızı mutlaka çıkarın.

• Asla tam olarak güvenli olmayan merdiven, tabure veya diğer yüksek pozisyonlar üzerinde çalışmayın.

• Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmanlarını öneririz.

• Ürünü daima iki elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun.

• Bıçak miline dolanmış veya siperlikle kesme donanımı arasına sıkışmış yeşilliği çıkarmadan önce daima ürünü durdurun, aküyü çıkarın ve kesme donanımının dönmediğinden emin olun.

• Ürün çalıştırılırken oluşan elektromanyetik alan, aktif veya pasif tıbbi implantlarda girişime neden olabilir. Tıbbi implantı olan kişiler bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalıdır.

• Ürünün ağırlığını kuşam askılıkla taşıyarak kullanımını kolay hale getirin.

1266 - 008 - 03.09.2025loading-circle-12. Uyarı göstergesi (3) yanıyorsa veya yanıp sönüyorsa Tuş takımı sayfada: 438 bölümüne başvurun. Güç tetiği kilidini kontrol etme Güç tetiği kilidi, kazara çalıştırılmayı önlemek üzere tasarlanmıştır. Güç tetiği kilidini ileri (A) ittiğinizde ve ardından güç tetiği kilidini tutma yerine (B) bastırdığınızda güç tetiği (C) serbest kalır. Tutma yerini bıraktığınız anda güç tetiği ve güç tetiği kilidi orijinal konumlarına geri döner. Bu hareket, üç bağımsız yay tarafından gerçekleştirilir. (Şek. 22)

1. Kilit ilk konumundayken güç tetiğinin kilitli

olduğundan emin olun. (Şek. 23)

2. Güç tetiği kilidini ileri (A) ve aşağı doğru itin. Güç

tetiği kilidini tutma yerine (B) bastırarak tutun ve serbest bıraktığınızda ilk konumuna döndüğünden emin olun. (Şek. 24)

3. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket

ettiğinden ve dönüş yaylarının düzgün çalıştığından emin olun. (Şek. 25)

4. Ürünü Açık konuma getirmek için Açma/Kapatma

5. Tam hız uygulayabilmek için güç tetiğine tamamen

6. Güç tetiğini serbest bırakın ve kesme ataşmanının

durduğundan ve sabit kaldığından emin olun. El koruyucusunu kontrol etme El koruyucusu, ellerin kazara bıçaklara temas etmesini engeller.

1. Ürünü Kapatmak için ON/OFF düğmesini basılı

3. El koruyucusunun düzgün takılıp takılmadığını

4. El koruyucusunda hasar olup olmadığını kontrol

edin. Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca Husqvarna onaylı aküler kullanın. Bkz. Teknik veriler sayfada: 440 . Akü, yazılım şifresine sahiptir.

• Husqvarna onaylı aküleri yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Şarj edilebilir olmayan akü kullanmayın.

• Akünün hava deliklerine herhangi bir nesne koymayın.

• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.

• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bol su ve sabunla yıkayın, tıbbi yardım alın. Sıvı gözünüze kaçarsa ovmayın ancak gözlerinizi suyla en az 15 dakika yıkayın ve tıbbi yardım alın.

• Aküyü -10°C (14°F) ile 40°C (114°F) arasındaki sıcaklıklarda kullanın.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Akü bilgileri sayfada: 435

• Hasarlı bir aküyü kullanmayın.

• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.

• Aküyü çocuklardan uzakta tutun. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik talimatlarına uyulmaması durumunda elektrik çarpması veya kısa devre riski vardır.

• Ürününüz için verilenden başka akü şarj cihazı kullanmayın. Husqvarna onaylı aküleri şarj etmek için yalnızca Husqvarna onaylı akü şarj cihazlarını kullanın.

• Akü şarj cihazını parçalarına ayırmaya çalışmayın.

• Hasarlı bir akü şarj cihazını kullanmayın.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Kablonun kapı, çit veya benzeri yerlere takılmadığından emin olun.

• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üstünün kapalı olmadığından emin olun. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir yerde şarj edin. Aküyü dış mekanda şarj etmeyin. Aküyü ıslak koşullarda şarj etmeyin.

• Akü şarj cihazını yalnızca 5°C (41°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Şarj cihazını iyi hava akışı olan kuru ve tozsuz bir ortamda kullanın.

1266 - 008 - 03.09.2025• Akü şarj cihazının soğutma deliklerine herhangi bir nesne koymayın.

• Akü şarj cihazında kısa devre oluşabileceği için şarj cihazının terminallerini metal nesnelere bağlamayın.

• Hasarlı olmayan onaylı duvar prizlerini kullanın. Akü şarj cihazı kablosunun hasarlı olmadığından emin olun. Uzatma kabloları kullanılıyorsa uzatma kablolarının hasarlı olmadığından emin olun. Bakım için güvenlik talimatları UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.

• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.

• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.

• Ürünün güvenlik araçları başta olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun. Önerilerimize uyun. Ayrıca bıçak ambalajının üzerindeki talimatlara da bakın.

• Sadece orijinal yedek parça kullanın.

• Kesme donanımını onarırken her zaman ağır hizmet tipi eldiven giyin. Bıçaklar çok keskindir ve kolaylıkla yaralanmalara neden olabilir. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün. Akü şarj cihazını bağlama

1. Akü şarj cihazını nominal değerler plakasında

belirtilen voltaj ve frekansa uygun olarak bağlayın.

2. Fişi, topraklanmış bir elektrik prizine takın. Akü şarj

cihazındaki LED bir kez yeşil renkte yanıp söner. Not: Akü sıcaklığı 0°C (32°F) altındaysa veya 50°C (122°F) üzerindeyse akü şarj olmaz. Sıcaklık 50°C / 122°F üzerindeyse akü şarj cihazı, aküyü şarj etmeden önce akünün soğumasını bekler. Akü bilgileri Akünün kullanımı hakkında bilgi için akünün kullanım kılavuzuna başvurun. Aküyü -10°C (14°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Aküyü ürüne bağlama UYARI: Üründe yalnızca Husqvarna orijinal akülerini kullanın.

1. Akünün tamamen şarj olduğundan emin olun.

2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü yerine

kilitlendiğinde bir tıklama duyarsınız. (Şek. 26) DİKKAT: Akü, akü yuvasına rahatça geçmiyorsa akü doğru şekilde takılmamış demektir. Bu, üründe hasara neden olabilir.

3. Akünün doğru şekilde takıldığından emin olun.

Aküyü şarj etme Not: Aküyü ilk defa kullanacaksanız şarj edin. Yeni bir akünün şarjı %30 seviyesindedir.

1. Akünün kuru olduğundan emin olun.

2. Aküyü, akü şarj cihazına yerleştirin. (Şek. 27)

1266 - 008 - 03.09.2025 435Not: Akü ve akü şarj cihazı farklı modeller arasında farklı görünebilir ancak prosedür aynıdır.

3. Akü şarj cihazının üzerindeki yeşil şarj ışığının

yandığından emin olun. Bu, akünün akü şarj cihazına düzgün bir şekilde bağlandığını gösterir.

4. Akü üzerindeki tüm LED'ler yandığında akü tam

olarak şarj olmuştur. (Şek. 28)

5. Akü şarj cihazının duvar priziyle bağlantısını kesmek

için fişi çekin. Kabloyu çekmeyin.

6. Aküyü, akü şarj cihazından çıkarın.

Not: Daha fazla bilgi için akü ve akü şarj cihazı kılavuzlarına başvurun. Ürünü çalıştırmadan önce yapılması gerekenler

1. Çalışma alanını inceleyin. Fırlayabilecek nesneleri

2. Kesme donanımını kontrol edin. Bıçakların keskin

olduğundan ve bıçaklarda çatlak veya hasar olmadığından emin olun.

3. Ürünün doğru şekilde çalıştığından emin olun. Tüm

somunların ve vidaların sıkı olup olmadığını kontrol edin.

4. Tutma yerinin ve güvenlik araçlarının

hasarlı olmadığından ve düzgün takıldığından emin olun. Parçalarının eksik veya orijinal özelliklerinin değiştirilmiş olması durumunda ürünleri çalıştırmayın. Gerektiğinde koruyucu eldiven giyin.

5. Ürünü çalıştırmadan önce kapakların hasarlı

olmadığından ve düzgün takıldığından emin olun. Ürünü çalıştırma

1. Yeşil LED yanana kadar ON/OFF düğmesini basılı

2. Hızı ayarlamak için güç tetiğine basın.

• Kenarları keserken zemine yakın yerden başlayın ve ürünü çit boyunca yukarı doğru hareket ettirin. (Şek. 30)

• Hızı iş yüküne uygun olarak ayarlayın.

• Motorun çite değmediğinden emin olun.

• Dengeli bir çalışma konumu sağlamak için ürünü vücudunuza yakın tutun. (Şek. 31)

• Kesme donanımının ucunun yere değmediğinden emin olun.

• Tüm dallar doğru şekilde kesilene kadar dikkatli olun ve yavaşça çalışın. Ürünün açısını ayarlama Kesme donanımı 8 farklı konumda ayarlanabilir.

1. Aküyü üründen çıkarın.

2. Konum ayarı kolunu aşağıya doğru çekin. (Şek. 32)

3. Kesme donanımını kolu kullanarak uygun konuma

doğru eğin. (Şek. 33)

4. Kesme donanımını kilitlemek için konum ayarı

kolunu serbest bırakın. Mil boyunun ayarlanması

1. Düğmeyi serbest bırakın.

2. Mili dışarı çekip uygun uzunluğa getirin. (Şek. 34)

3. Düğmeyi sıkın. (Şek. 35)

SavE işlevinin kullanılması Bu üründe, SavE adı verilen bir güç tasarruf işlevi bulunur. SavE işlevi, kesme donanımının hızını düşürür ve akü için maksimum çalışma süresi sağlar. Not: SavE işlevi, ürünün kesim gücünü azaltmaz.

1. İşlevi başlatmak için tuş takımındaki SavE

düğmesine basın. Yeşil LED yanar.

2. İşlevi durdurmak için SavE düğmesine tekrar basın.

Yeşil LED söner. (Şek. 36) Otomatik kapatma işlevi Üründe, 45 saniye boyunca çalıştırmamanız halinde ürünü Kapalı konuma getiren bir otomatik kapatma işlevi bulunur. Ürünü taşıma konumuna getirme UYARI: Ürün nakliye konumundayken ürünü çalıştırmayın.

1. Aküyü üründen çıkarın.

2. Nakliye koruyucusunu kesme donanımına takın.

3. Kesme donanımını 180° katlayarak mile paralel hale

getirin. (Şek. 37) Ürünü durdurma

1. Güç tetiğini serbest bırakın.

2. Yeşil LED sönene kadar ON/OFF düğmesine basın.

3. Aküdeki çıkarma düğmelerine basın ve aküyü

1266 - 008 - 03.09.2025Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. UYARI: Ürün üzerinde bakım yapmadan önce aküyü çıkarın. Bakım takvimi UYARI: Bakım yapmadan önce aküyü çıkarın. Ürün üzerinde yapmanız gereken bakım adımları aşağıda listelenmiştir. Bakım programında belirtilen bakım işlemlerine ek olarak, Husqvarna servis bayisi tarafından ürüne düzenli bakım yaptırın. Servis aralıkları hakkında daha fazla bilgi için Husqvarna servis bayinizle görüşün. Bakım Kullan- madan önce Haftalık Aylık Ürünün dış kısımlarını temizleyin. X ON/OFF düğmesinin düzgün çalıştığından ve hasarlı olmadığından emin olun. X Güç tetiğinin ve güç tetiği kilidinin güvenlik açısından doğru çalıştığından emin olun.

Tüm kontrollerin çalıştığından ve zarar görmediğinden emin olun. X Kesici bıçakta ve kesici siperliğinde çatlak veya hasar olmadığından emin olun. Çatlak varsa veya darbe almışsa kesici bıçağı veya kesici siperliğini değiştirin.

Bükülmüşse veya hasarlıysa kesici bıçağı değiştirmek için bayinizle iletişime geçin.

El koruyucusunun hasar görmemiş olduğundan emin olun. Hasarlıysa koruyucu- yu değiştirin.

Vida ve somunların sıkı olduğundan emin olun. X Akünün zarar görmemiş olduğundan emin olun. X Akünün şarj edilmiş olduğundan emin olun. X Akü şarj cihazının zarar görmediğinden emin olun. X Kesim tablasının konum kilidinin hasarlı olmadığından ve düzgün çalıştığından emin olun.

Kesici bıçakları tutan vidaların doğru şekilde sıkıldığından emin olun. X Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasında- ki bağlantıyı kontrol edin.

Aküyü ve akü şarj cihazını kontrol etme

1. Aküyü çatlak gibi hasarlara karşı kontrol edin.

2. Akü şarj cihazını çatlak gibi hasarlara karşı kontrol

3. Akü şarj cihazının bağlantı kablosunun hasarlı

olmadığını ve üzerinde çatlaklar bulunmadığını kontrol edin. 1266 - 008 - 03.09.2025 437Ürünü, aküyü ve akü şarj cihazını temizleme

1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.

2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin.

Pil kılavuz raylarını temiz tutun.

3. Aküyü, akü şarj cihazına veya ürüne yerleştirmeden

önce akü ve akü şarj cihazının terminallerinin temiz olduğundan emin olun. Kesici bıçağı temizlemek ve yağlamak için

1. Bıçaklardaki reçineyi ve bitki kalıntılarını temizlemek

üzere bir temizleme maddesi kullanın.

2. Bıçak çubuklarında hasar olmadığından emin olun.

Bıçak çubuklarında deformasyon olmadığından emin olun. Çapakları bir eğeyle giderin.

3. Bıçakların serbestçe hareket ettiğinden emin olun.

4. Uzun süre kullanmadan saklayacağınız durumlarda

bıçak çubuklarını yağlayın. (Şek. 39) Sorun giderme Tuş takımı Sorun Olası arızalar Olası çözüm Yeşil çalıştırma LED'i yanıp sönüyor. Düşük akü voltajı. Aküyü şarj edin. Kırmızı hata LED'i yanıp sönüyor. Aşırı yük. Kesme ataşmanı engellenmiştir. Ürünü ka- patmak için ON/OFF düğmesine basın. Akü- yü çıkarın. Kesme ataşmanını istenmeyen malzemelerden temizleyin. Zinciri gevşetin. Sıcaklık değişimi. Ürünün soğumasını bekleyin. Güç tetiğine ve ON/OFF düğmesine aynı an- da basılmıştır. Güç tetiğini serbest bırakın ve ON/OFF düğ- mesine basın. Ürün çalışmıyor. Akü konektörlerinde kir var. Basınçlı hava veya yumuşak bir fırça ile akü konektörlerini temizleyin. Kırmızı hata LED'i yanar. Üründe servis işlemi gerçekleştirilmesi gere- kir. Servis bayinize danışın. Akü 40-B220X

Belirtiler Neden İşlem

Sorun giderme adımları diğer akü modellerinde farklılık gösterebilir. Akünün kullanımı hakkında bilgi için akünün kullanım kılavuzuna başvurun. Yalnızca Husqvarna onaylı aküler kullanın. 438 1266 - 008 - 03.09.2025Akü hata göstergesi yanıp sönüyor. Akü boştur. Aküyü şarj edin. Çok düşük akü sıcaklığı ile birlikte ağır iş yükü. Aküyü ısıtın. Örneğin, aküyü kapalı alana alın veya akü ısınana kadar düşük hızda çalıştırın. Akü çalışmıyor. Akünün çalışma ara- lığı, sınırındadır. Aküyü üründen çıkarın. Aküyü dinlen- meye bırakın ve ardından akü göster- ge düğmesine basın. Akü sıcaklık göstergesi YANIYOR. Akü kullanılamayacak kadar soğuk ya da sıcaktır. Aküyü -10°C (14°F) ile 40°C (104°F) arasındaki ortam sıcaklıklarında mu- hafaza edin. Akü doğru sıcaklığa gel- diğinde tekrar kullanılabilir. Akü sıcaklık göstergesi yanıp sönü- yor. Akü, sıcaklık sınırlarına yaklaşıyor. Hızı ve/veya iş yükünü azaltın. Opti- mum performans için aküyü +10°C (50°F) ile +30°C (86°F) arasında ter- cih edilen sıcaklıkta tutun. Akü şarj cihazındayken akü sıcaklık göstergesi YANIYOR. Sıcaklık sapması. Akü şarj edileme- yecek kadar soğuk ya da sıcaktır. Akünün soğumasını bekleyin veya ısınması için kapalı mekana taşıyın. Akü doğru sıcaklığa geldiğinde tekrar şarj edilebilir. Şarj cihazını yalnızca 5°C (41°F) ile 40°C (104°F) arasın- daki ortam sıcaklıklarında kullandığı- nızdan emin olun. Şarj cihazını gü- neş ışığından uzak tutun. Sorun de- vam ederse bayinize başvurun. Akü hata göstergesi yanıyor. Aküde kritik bir hata vardır. Bayinize başvurun. Akü şarj cihazı 40-C500X

Belirtiler Olası arızalar Olası prosedür Şarj cihazındaki şarj göstergesi sarı renkli. Akü hata göstergesi yanıp sönü- yor veya akü sıcaklık göstergesi yanıyor. Sıcaklık sapması. Akü kullanmak veya şarj etmek için fazla soğuk ya da fazla sı- caktır. Çok sıcaksa aküyü şarj cihazına bağlı tutun. Şarj cihazı- nın dahili fanı, akünün sıcaklığını azaltır. Akü önerilen sıcaklığa ulaştığında şarj işlemi otomatik olarak başlar. Çok soğuksa aküyü iç mekana taşıyın. Akü önerilen sı- caklığa ulaştığında şarj işlemine devam edin. Çalışma için sıcaklık aralığına uyun, akü şarj cihazının kullanım kılavuzuna bakın. Şarj cihazını güneş ışığından uzak tutun. Sorun devam ederse bayinize başvurun. Şarj cihazındaki şarj göstergesi sarı renkli. Akü üzerindeki akü hata göstergesi yanıyor. Aküde kritik bir hata vardır. Bayinize başvurun. Şarj cihazındaki şarj göstergesi kırmızı renkli. Şarj cihazında kritik bir hata vardır. Bayinize başvurun.

Sorun giderme adımları diğer akü şarj cihazı modellerinde farklılık gösterebilir. Akü şarj cihazının kullanımı hakkında bilgi için akü şarj cihazının kullanım kılavuzuna başvurun. Yalnızca Husqvarna onaylı akü şarj cihazlarını kullanın. 1266 - 008 - 03.09.2025 439Taşıma, depolama ve atma Taşıma ve depolama

• Ürün ile birlikte verilen Lityum İyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde sıkıca yerleştirin.

• Depolama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.

• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığı 5°C/41°F ile 25°C/77°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını, sıcaklığın 5°C / 41°F ile 45°C / 113°F arasında olduğu ve doğrudan güneş ışığı almayan bir yerde depolayın.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C/41°F ile 40°C/104°F arasındayken kullanın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yapın.

• Taşıma ve depolama sırasında yaralanmaları veya ürünün hasar görmesini önlemek için taşıma siperliğini kullanın.

• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin. Bertaraf Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri dönüştürün. Bu, uygun kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkililere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafın, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir. Not: Sembol, ürün veya ürün paketi üzerinde gösterilir. Teknik veriler Teknik veriler 520iHT4 Motor Motor tipi BLDC (fırçasız) 36 V Ağırlık

Aküsüz ağırlık, kg 5,4 Akü ile ağırlık (Varsayılan akü 40-B220X), kg 6,8 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB(A) 92

Nakliye koruyucusu olmadan ölçülmüştür.

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu düzeyi. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultu- sunda ölçüm sonucundaki dağılımı ve aynı modelin farklı ürünleri arasındaki değişimleri de içermesidir. 440 1266 - 008 - 03.09.2025520iHT4 Ses gücü düzeyi, garantili L

dB(A) 94 Ses düzeyleri EN 62841-1, EN62841-4-2 uyarınca ölçülen, operatörün kulağındaki ses basıncı düze- yi, dB(A).

Titreşim düzeyleri (a

), ön/arka tutma yerlerinde, m/sn

Evet Kesme ekipmanı Tip Çift taraflı Bıçak uzunluğu, mm 550 SavE modu etkinken bıçak hızı (kesim/dak) 3200 SavE modu etkin değilken bıçak hızı (kesim/dak) 4000 Aksesuarlar Onaylı aküler Akü BLi200 40-B220X Tip Lityum iyon Lityum iyon Akü kapasitesi, Ah 5,2 6,0 Nominal voltaj, V 36 36 Ağırlık, kg (lb) 1,3 (2,9) 1,4 (3,1) Onaylı akü şarj cihazları Akü şarj cihazı QC330 40-C500X Giriş voltajı, V 100-240 100-240 Frekans, Hz 50-60 50-60

Titreşim düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,5 m/sn

şeklindedir. Beyan edilen toplam titreşim değeri standart test yöntemine göre hesaplanmıştır ve bir aleti başka bir aletle karşılaştırmak için kullanılabilir. Beyan edilen toplam titreşim değeri, ön maruz kalma değerlemelerinde de kullanılabilir.

IPX4 işaretine sahip Husqvarna El Tipi Akülü ürünleri, ürün onay düzeyinde bu gereksinimleri karşılamaktadır 1266 - 008 - 03.09.2025 441Akü şarj cihazı QC330 40-C500X Güç, W 330 500 442 1266 - 008 - 03.09.2025Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: +46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Akülü Uzun Milli Çit Düzeltici Marka Husqvarna Tip/Model 520iHT4 Kimlik 2023 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2011/65/AB "tehlikeli maddelerin kısıtlanmasıyla ilgili" 2000/14/AT "açık alanda gürültüyle ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018. SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, 2006/42/AT ek IX uyarınca gönüllü tip incelemesi gerçekleştirmiştir. SMP Svensk Maskinprovning AB, 2000/14/AT konsey direktifinin V. ekiyle uyumluluğu da doğrulamıştır. Sertifika No: 01/094/025 Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 440
