BRUKSANVISNING 520iHT4 HUSQVARNA

Tekniske data.... 69

Tilbehør....70

Overensstemmelseserklæring.... 71

Indledning

Produktbeskrivelse

Opbevar alle advarsler og instruktioner til senere brug.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

CE

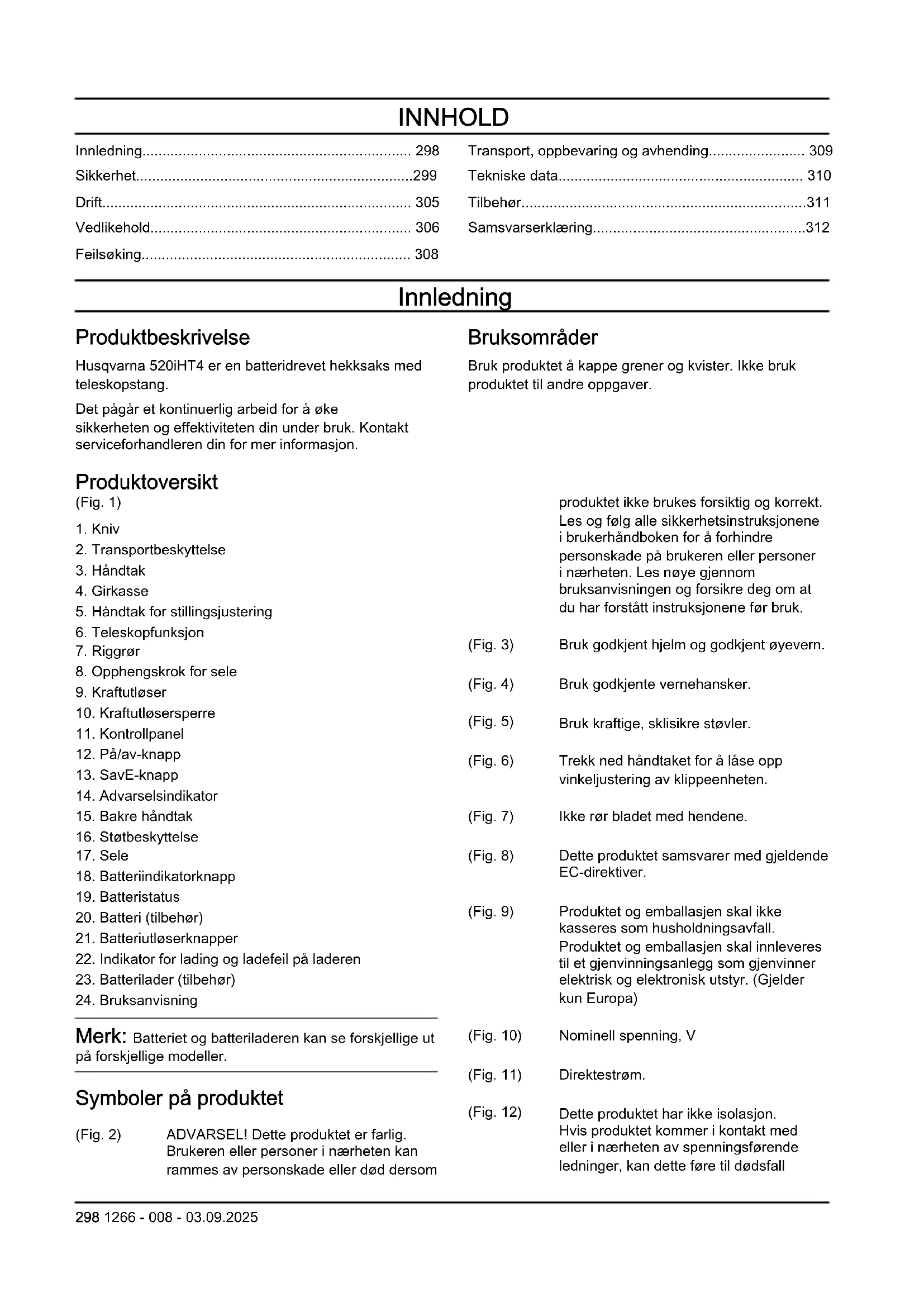

Inhalt

Innledning.... 298
Sikkerhet....299
Drift.... 305
Vedlikehold.... 306
Feilsøking.... 308

Transport, oppbevaring og avhending.... 309

Tekniske data.... 310

Tilbehør....311

Samsvarserklæring....312

Innledning

Produktbeskrivelse

Husqvarna 520iHT4 er en batteridrevet hekksaks med teleskopstang.

Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Bruksområder

Bruk produktet å kappe grener og kvister. Ikke bruk produktet til andre oppgaver.

Produktoversikt

(Fig. 1)

1. Kniv
2. Transportbeskyttelse
3. Håndtak
4. Girkasse
5. Håndtak for stillingsjustering
6. Teleskopfunksjon
7. Riggrør
8. Opphengskrok for sele
9. Kraftutløser
10. Kraftutløsersperre
11. Kontrollpanel
12. På/av-knapp
13. SavE-knapp
14. Advarselsindikator
15. Bakre håndtak
16. Støtbeskyttelse
17. Sele
18. Batteriindikatorknapp
19. Batteristatus
20. Batteri (tilbehør)
21. Batteriutløserknapper
22. Batterilader (tilbehør)

23. Bruksanvisning

24. Indikator for lading og ladefeil på laderen

produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksjonene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten. Les nøye gjennom bruksanvisningen og forsikre deg om at du har forstått instruksjonene før bruk.

(Fig. 3) Bruk godkjent hjelm og godkjent øyevern.
(Fig. 4) Bruk godkjente vernehansker.
(Fig. 5) Bruk kraftige, sklisikre støvler.
(Fig. 6) Trekk ned håndtaket for å låse opp vinkeljustering av klippeenheten.

(Fig. 7) Ikke rør bladet med hendene.

(Fig. 8) Dette produktet samsvarer med gjeldende EC-direktiver.

(Fig. 9) Produktet og emballasjen skal ikke kasseres som husholdningsavfall. Produktet og emballasjen skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 10) Nominell spenning, V

(Fig. 11) Direktestrøm.

(Fig. 12) Dette produktet har ikke isolasjon. Hvis produktet kommer i kontakt med eller i nærheten av spenningsførende ledninger, kan dette føre til dødsfall

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller.

(Fig. 2) ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom

eller alvorlig personskade. Strømmen kan overføres fra ett punkt til et annet via en såkalt spenningsbue. Jo høyere spenningen er, desto lengre avstand kan strømmen hoppe. Strømmen kan også overføres gjennom grener og andre objekter, spesielt dersom de er våte. Hold alltid en avstand på minst 10 meter mellom produktet og spenningsførende ledninger og/eller eventuelle gjenstander som berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått, før du påbegynner arbeidet. Hold en avstand på minst 15 meter til andre personer eller dyr under bruk.

(Fig. 13) Beskyttet mot sprutende vann.

yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produksjonsuken og xxxx er sekvensnummeret.

Merk: ∅vrige symboler/etiketter angitt på produktet gjelder sertifiseringskrav for visse markeder.

Symboler på batteriet og/eller batteriladeren

(Fig. 17) Lever dette produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 14) Feilsikker transformator.

(Fig. 15) Batteriladeren skal bare brukes og oppbevares innendørs.

(Fig. 16) Dobbeltisolert.

Skader på produktet

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med denne maskinen. Hvis du ikke følger

alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

Merk: Begrepet «maskin» i advarslene refererer til en maskin som drives av nettstrøm (med ledning) eller batteri (uten ledning).

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.
• Maskinen må ikke brukes i omgivelser der det er fare for eksplosjon, for eksempel der det finnes brennbare væsker, gasser eller støv. Maskiner danner gnister som kan antenne støv eller damp.
• Hold barn og tilskuere på avstand når du bruker en maskin. Distraksjoner kan føre til at du mister kontrollen.

El-sikkerhet

- Støpselet til maskinen må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordede

maskiner. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Maskiner må ikke utsettes for regn eller annen fukt. Hvis det kommer vann inn i en maskin, øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller dra maskinen eller til å trekke ut støpselet til maskinen. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenflokete ledninger øker faren for elektrisk støt.
• Når en maskin brukes utendørs, må det brukes en skjøteledning som er egnet for utendørs bruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis en maskin må brukes på et fuktig sted, bør den være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid øyevern. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stilling før du kobler til strømforsyningen og/eller batteripakken, løfter opp eller bærer maskinen. Hvis du bærer en maskin påslått eller med en finger på bryteren, kan det lett oppstå ulykker.
• Fjern eventuelle justeringsnøkler før du slår på maskinen. En nøkkel som sitter på en roterende del av maskinen, kan forårsake personskade.
• Ikke strekk deg for langt. Pass på at du står sikkert og hold alltid balansen. Dette gir deg bedre kontroll over maskinen i uventede situasjoner.
• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan dras med av deler som beveger seg.
• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av et støvavsug kan redusere farer på grunn av støv.
• Selv om du har lang erfaring med bruk av maskiner, må du ikke bli uforsiktig eller ignorere

sikkerhetsreglene. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund.

Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.
• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet, hvis den er avtakbar, før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.
• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige når de brukes av uerfarne brukere.
• Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.
• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjarekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig.

Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår

ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke utsett batteripakker eller -verktøy for ild eller svært høy temperatur. Ild eller temperaturer over 130 °C (265 °F) kan forårsake eksplosjon.
• Følg riktig fremgangsmåte for lading, og ikke lad batteripakker eller -verktøy utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan skade batteriet og øke faren for brann.

Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

Sikkerhetsadvarsler for hekksaks

• Ikke bruk hekksaksen i dårlig vær, spesielt når det er fare for tordenvær. Dette øker faren for å bli truffet av lynnedslag.
• Hold alle strømledninger og kabler unna klippeområdet. Ledninger eller kabler kan være skjult i hekker og busker, og du kan risikere å kutte dem ved et uhell.
• Hold hekksaksen bare i isolerte gripeflater, ettersom bladet kan komme i kontakt med skjulte ledninger. Hvis bladene kommer i kontakt med en strømførende ledning, kan de eksponerte metalldelene av hekksaksen bli strømførende, og dette kan gi brukeren elektrisk støt.
• Hold alle deler av kroppen borte fra bladet. Unngå å fjerne klippet materiale og å holde i materiale som skal klippes, mens bladene beveger seg. Bladene fortsetter å bevege seg etter at bryteren er slått av. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlig personskade.
• Når du fjerner fastkilt materiale fra eller utfører vedlikehold på hekksaksen, må du påse at alle strømknapper er slått av, og at batteripakken er tatt ut eller koblet fra. Hvis hekksaksen aktiveres uventet mens du fjerner fastkjørt materiale eller utfører vedlikehold, kan det føre til alvorlig personskade.
• Hold hekksaksen i håndtaket med bladet stoppet, og vær forsiktig så du ikke kommer borti noen strømbryter. Riktig bæring av hekksaksen reduserer risikoen for utilsiktet start, som kan føre til personskade forårsaket av bladene.
• Ved transport eller lagring av hekksaksen må du alltid bruke bladdekselet. Riktig håndtering av

hekksaksen reduserer risikoen for personskade forårsaket av bladene.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ta alltid ut batteriet for å forhindre at produktet startes ved et uhell.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke endre en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.
• Kontroller produktet før bruk. Se Sikkerhetsutstyr på produktet på side 303 og Vedlikehold på side 306. Ikke bruk et produkt som er skadet eller ikke fungerer som det skal. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Barn må holdes under oppsyn for å sikre at de ikke leker med produktet. Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det. Aldersgrense for bruk kan være underlagt lokale bestemmelser.
• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet utilgjengelig for barn.
• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til.

• Bruk aldri produktet hvis du er sliten, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

• Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.

• Defekt skjæreutstyr kan øke risikoen for ulykker.
• La aldri barn bruke eller oppholde seg i nærheten av produktet. Siden produktet er lett å starte, kan barn starte det hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må kobles fra när produktet ikke er under oppsyn.
• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter. Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.
• Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Inspiser alltid arbeidsområdet. Fjern alle løse gjenstander som steiner, glasskår, spikre, ståltråd, snorer med mer som kan slynges av sted eller vikle seg inn i skjæretstyret.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.
• Ha god balanse og sikkert fotfeste til enhver tid. Ikke strekk deg for langt.
• Slå av produktet før du flytter det. Fest transportbeskyttelsen när produktet ikke er i bruk.
• Sett aldri produktet ned med mindre du har slått det av. Ikke forlat produktet uten tilsyn när det er slätt på.
• Ta ut batteriet før du overlater produktet til en annen person.
• Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på.
• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.
• Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.
• Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over skjæreutstyrets beskyttelse. Steiner, skrot o.l. kan

bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.

• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.
• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.
• Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.
• Bruk alltid begge hender for å holde produktet. Hold produktet på høyre side av kroppen.
• Stopp alltid produktet, ta ut batteriet og kontroller at skjæreutstyret ikke roterer, før du fjerner materiale som har viklet seg rundt klingeakselen eller festet seg mellom beskyttelsen og skjæreutstyret.
• Det elektromagnetiske feltet under drift kan forstyrre aktive eller passive medisinske implantater. Personer med medisinske implantater må snakke med lege og produsenten av det medisinske implantatet før vedkommende bruker dette produktet.
• Bær vekten av produktet med selen for å gjøre produktet enklere å bruke.
• Langvarig eksponering for støy kan gi varige hørselsskader. Husqvarna anbefaler at operatørene har på seg godkjent hørselsvern.
• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.
• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Utfør en generell inspeksjon av produktet før bruk. Se vedlikeholdsskjemaet.
• La aldri noen andre bruke maskinen før du har forsikret deg om at de har lest og forstått innholdet i bruksanvisningen.
• Kontroller at det ikke er fremmedlegemer som strømledninger og dyr osv., eller gjenstander som kan skade skjæreutstyret, f.eks. metallgjenstander, i arbeidsområdet.
• Feil på knivene kan øke risikoen for ulykker.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

- Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre

skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.
• Langvarig eksponering for støy kan gi hørselsskader. Batteridrevne produkter er generelt relativt stillegående, men skade kan oppstå ved en kombinasjon av støynivå og lang tids bruk. Husqvarna anbefaler at operatørene har på seg hørselsvern när de bruker produkter i en lang sammenhengende tidsperiode. Regelmessige brukere bør sjekke hørselen sin jevnlig.

ADVARSEL: Hørselsvern gir begrenset mulighet til å høre lyder og varselsignaler.

• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.
• Bruk visir for å beskytte ansiktet. Et visir er ikke nok for å beskytte øynene.

(Fig. 18)

• Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.
• Bruk sklisikre og solide støvler eller sko.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

(Fig. 19)
- Ha førstehjelpsutstyr for hånden.
(Fig. 20)

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Produktoversikt på side 298 for å finne ut hvor disse delene er plassert på produktet.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Slik kontrollerer du tastaturet

1. Trykk på og hold inne På/Av-knappen (1). (Fig. 21) a) Produktet er slått på når LED-lampen (2) lyser. b) Produktet er slått av når LED-lampen (2) er slukket.
2. Se Tastatur på side 308hvis varsellampen (3) lyser eller blinker.

Slik kontrollerer du kraftutløsersperren

Kraftutløsersperren er konstruert for å forhindre at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når grepet rundt håndtaket slippes, tilbakestilles både kraftutløseren og kraftutløsersperren til sin opprinnelige posisjon. Denne bevegelsen styres av tre uavhengige fjærer.

(Fig. 22)

1. Kontroller at kraftutløseren er läst när sperren står i utgangsstillingen. (Fig. 23)
2. Skyv kraftutløsersperren fremover (A) og ned. Hold kraftutløsersperren mot håndtaket (B), og kontroller at den går tilbake til sin opprinnelige posisjon når du slipper den. (Fig. 24)
3. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt og at returfjærene fungerer som de skal. (Fig. 25)
4. Trykk på og hold inne på/av-knappen for å slå på produktet.
5. Skyv kraftutløseren så langt du kan for å oppnå fullt turtall.
6. Slipp kraftutløseren, og forsikre deg om at skjæreutstyret stopper og forblir i ro.

Håndbeskyttelsen forhindrer at hender utilsiktet kommer i kontakt med bladene.

1. Trykk på og hold inne på/av-knappen for å slå av produktet.
2. Fjern batteriet.
3. Se til at håndbeskyttelsen sitter ordentlig på plass.
4. Kontroller håndbeskyttelsen for skader.

Batterisikkerhet

ADVARSEL: Les de fölgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batterier som er godkjent av Husqvarna. Se Tekniske data på side 310 Batteriet er programvarekryptert.
• Bruk bare batterier som er godkjent av Husqvarna som strømforsyning for de tilknyttede Husqvarnaproduktene. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke bruk ikke-oppladbare batterier.
• Ikke sett gjenstander inn i luftåpningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.
• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og såpe og oppsøke legehjelp. Unngå å gni hvis du får væske i øynene. Skyll øynene med vann i minst 15 minutter, og oppsøk legehjelp.
• Bruk batteriet i temperaturer mellom -10^ (14°F) og 40^ (114°F).
• Ikke rengjør batteriet eller batteriladeren med vann. Se Informasjon om batteri på side 305
• Ikke bruk et skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.
• Oppbevar batteriet utilgjengelig for barn.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.
• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare Husqvarna-godkjente batteriladere for å lade Husqvarna-godkjente batterier.
• Ikke prøv å demontere batteriladeren.
• Ikke bruk en skadet batterilader.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem mellom objekter, for eksempel dører, gjerder eller lignende.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.
• Bare bruk batteriladeren i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.
• Ikke sett gjenstander inn i luftåpningene til laderen.
• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.
• Bruk bare godkjente stikkontakter som ikke er skadet. Kontroller at ledningen til batteriladeren ikke er skadet. Hvis skjøteledninger brukes, må du passe på at skjøteledningene ikke er skadet.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.
• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

- Hold bladtennene godt og korrekt filt. Følg anbefalingene våre. Se også instruksjonene på bladets emballasje.

- Bruk bare originale reservedeler.

- Bruk alltid robuste hansker når du reparerer skjæreutstyret. Bladene er svært skarpe og kan lett forårsake skader.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt.

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon.

Informasjon om batteri

Se bruksanvisningen for batteriet for å få informasjon om hvordan du bruker batteriet.

Bruk batteriet i temperaturer mellom -10^ (14°F) og 40^ (104°F).

OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

1. Sørg for at batteriet settes inn på riktig måte.

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller, men fremgangsmåten er den samme.

1. Kontroller at den grønne ladelampen på laderen tennes. Det betyr at batteriet er riktig koblet til laderen.
2. Når alle LED-indikatorene på batteriet lyser, er batteriet fulladet. (Fig. 28)
3. Når du skal koble laderen fra stikkontakten, drar du i støpselet. Ikke dra i ledningen.
4. Fjern batteriet fra batteriladeren.

Merk: Se bruksanvisningene for batteriet og batteriladeren for mer informasjon.

Dette må du gjøre før du starter produktet

1. Undersøk arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde.
2. Undersøk skjæreutstyret. Kontroller at bladene er skarpe og ikke har sprekker og skader.

3. Kontroller at produktet fungerer som det skal. Kontroller at alle muttere og skruer er trukket ordentlig til.

4. Sørg for at håndtaket og sikkerhetsutstyr ikke er skadet og er riktig festet. Ikke bruk et produkt som mangler deler eller som har blitt endret fra den opprinnelige spesifikasjonen. Bruk vernehansker när det er nødvendig.

5. Sørg for at dekslene ikke er skadet og er festet riktig, før du bruker produktet.

1. Trykk på og hold inne på/av-knappen til den grønne LED-lampen tennes. (Fig. 29)
2. Bruk kraftutløseren for å justere hastigheten.

Slik bruker du produktet

• Når du klipper sidene på hekken, er det lurt å begynne nærme bakken og flytte produktet opp langs siden av hekken. (Fig. 30)
• Juster turtallet etter arbeidsbelastningen.
• Pass på at motoren ikke berører hekken.
• Hold produktet nær kroppen for å ha en stabil arbeidsposisjon. (Fig. 31)
• Sørg for at tuppen av skjæreutstyret ikke kommer i kontakt med bakken.
• Vær forsiktig, og jobb rolig til alle grenene er riktig beskåret.

Slik justerer du produktvinkelen

Skjæreutstyret kan justeres i åtte forskjellige trinn.

1. Fjern batteriet fra produktet.
2. Trekk ned håndtaket for stillingsjustering. (Fig. 32)
3. Vipp skjæreutstyret med håndtaket til ønsket posisjon. (Fig. 33)
4. Slipp håndtaket for stillingsjustering for å låse skjæreutstyret.

Slik bruker du SavE-funksjonen

Dette produktet har en strømsparingsfunksjon, SavE. SavE-funksjonen reduserer hastigheten på skjæreutstyret og gir den lengste driftstiden fra batteriet.

Merk: SavE-funksjonen reduserer ikke skjærekraften til produktet.

1. Trykk på SavE-knappen på tastaturet for å starte funksjonen. Den grønne LED-indikatoren tennes.
2. Trykk på SavE-knappen igjen for å stoppe funksjonen. Den grønne LED-lampen slukkes. (Fig. 36)

Funksjon for automatisk avslåing

Produktet har en funksjon for automatisk avslåing som gjør at produktet slås av hvis du ikke bruker det på 45 sekunder.

Slik setter du produktet i transportstilling

1. Fjern batteriet fra produktet.
2. Monter transportbeskyttelsen på skjæreutstyret.
3. Vend skjæreutstyret 180° så det ligger parallelt med riggrøret. (Fig. 37)

1. Slipp kraftutløseren.
2. Trykk på og hold inne på/av-knappen til den grønne LED-lampen slukkes.
3. Trykk på utløserknappene på batteriet, og trekk ut batteriet. (Fig. 38)

Vedlikehold

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikeholdsarbeid på produktet.

ADVARSEL: Ta ut batteriet før du utfører vedlikehold på produktet.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. I tillegg til vedlikeholdet som er angitt i vedlikeholdsplanen, må du få utført regelmessig service på produktet hos en Husqvarna-serviceforhandler. Ta kontakt med Husqvarna-serviceforhandleren din hvis du trenger informasjon om serviceintervallene.

Vedlikehold Før bruk Ukentlig Månedlig
Rengjør de utvendige delene av produktet. X
Kontroller at på/av-knappen fungerer på riktig måte og ikke er skadet. X
Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.	X
Pass på at alle kontrollene fungerer og ikke er skadet. X
Kontroller om kapperbladet eller kapperbeskyttelsen har sprekker eller er skadet. Skift ut kapperbladet eller kapperbeskyttelsen hvis de har sprekker eller de har blitt utsatt for slag.	X
Kontakt forhandleren din for å skifte ut kapperbladet hvis det er bøyd eller ska-det.	X
Kontroller at håndbeskyttelsen ikke er skadet. Bytt ut beskyttelsen hvis den er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet. X
Sørg for at posisjonslåsen til klippeaggregatet ikke er skadet og fungerer som den skal.	X
Sørg for at skruene som holder kapperbladene sammen, er trukket riktig til. X
Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.			X

1. Kontroller batteriet for skader, for eksempel sprekker.
2. Kontroller batteriladeren for skader, for eksempel sprekker.
3. Kontroller at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.

2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.

3. Kontroller at terminalene på batteriet og batteriladeren er rene før batteriet settes i batteriladeren eller produktet.

Slik rengjør og smører du kapperbladet

1. Bruk et rengjøringsmiddel til å rense bladene for harpiks og gjenværende planterester.
2. Sørg for at bladbjelkene ikke er skadd. Sørg for at bladbjelkene ikke er deformerte. Fjern ujevnheter med en fil.
3. Kontroller at bladene beveger seg fritt.
4. Smør bladbjelkene før maskinen skal oppbevares over lange perioder. (Fig. 39)

Feilsøking

Tastatur

Problem Mulige feil Mulig løsning
Grønn LED-startlampe blinker.	Lav batterispenning. Lad batteriet.
Rød LED-feillampe blinker.	Overbelastning. Skjæreutstyret er blokkert. Trykk på På/Av-knappen for å slå av produktet. Fjern batteriet. Fjern uønsket materiale fra skjæreutstyret. Løsne kjedet.
	Temperaturavvik. La produktet kjøle seg ned.
	Kraftutløseren og på/av-knappen brukes samtidig.	Slipp kraftutløseren og trykk på på/av-knap-pen.
Produktet starter ikke.	Smuss på batterikontaktene Rengjør batterikontaktene med trykkluft eller en myk børste.
Rød LED-feillampe tennes.	Det er nødvendig å utføre service på produk-tet.	Snakk med serviceforhandleren din.

Batteri

40-B220X 109
Symptomer Årsak Tiltak
Batterifeilindikatoren blinker. Batteriet er utladet. Lad batteriet.
		Stor belastning i kombinasjon med svært lav batteritemperatur.
		Batteriet fungerer ikke. Batteriets driftsområde er på grensen.
		Fjern batteriet fra produktet. La batteriet hvile, og trykk deretter på batteriindikatorknappen.
Batteritemperaturindikatoren lyser. Batteriet er for kaldt eller for varmt for bruk.		Oppbevar batteriet i omgivelsestemperaturer mellom -10 °C (14 °F) og 40 °C (104 °F). Når batteriet har riktig temperatur, kan det brukes igjen.
Batteritemperaturindikatoren blinker. Batteriet er i nærheten av temperaturgrensene.		Reduser hastigheten og/eller belastningen. Bruk batteriet fortrinnsvis ved temperaturer mellom +10 °C (50 °F) og +30 °C (86 °F) for å oppnå optimal ytelse.
Batteritemperaturindikatoren lyser mens batteriet er i laderen.	Temperaturavvik: Batteriet er for kaldt eller for varmt for lading.	La batteriet avkjøles, eller ta det med innendørs for å varme det opp. Når batteriet har riktig temperatur, kan det lades igjen. Bare lad batteriet i omgivelsestemperaturer mellom 5 °C (41 °F) og 40 °C (104 °F). Laderen må holdes unna sollys. Hvis problemet vedvarer, må du ta kontakt med forhandleren.
Batterifeilindikatoren tennes. Batteriet	har en kritisk feil. Ta kontakt med forhandleren din.

Batterilader

Transport, oppbevaring og avhending

Transport og oppbevaring

• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.
• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.

• Bruk tape på åpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.

• Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.
• Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

• Oppbevar batteriet i temperaturer mellom 5°C (41°F) og 25°C (77°F) og unna direkte sollys.

• Oppbevar batteriladeren i temperaturer mellom +5 °C (+41 °F) og +45 °C (+113 °F) og unna direkte sollys.

• Bruk batteriladeren bare i temperaturer mellom 5°C (41 °F) og 40°C (104°F).
• Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar batteriladeren på et sted som er lukket og tørt.
• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.
• Fest produktet på en sikker måte under transport.

Kassering

Symbolet indikerer at produktet ikke er husholdningsavfall. Lever produktet til gjenvinning ved hjelp av det lokale innsamlingssystemet for elektrisk og elektronisk utstyr. Dette bidrar til riktig avfallshåndtering ved slutten av levetiden. Kontakt lokale myndigheter, tjenester for husholdningsavfall, forhandleren eller utsalgsstedet for informasjon. Feil avhending kan ha en potensiell negativ effekt på miljøet og menneskers helse på grunn av farlige stoffer.

Merk: Symbolet vises på produktet eller produktets emballasje.

Tekniske data

Tekniske data

	520iHT4
Motor
Motortype BLDC (børsteløs) 36 V
Vekt111
Vekt uten batteri, kg 5,4
Vekt med batteri (standard batteri 40-B220X), kg 6,8
Støyutslipp112
Lydeffektnivå, målt dB(A) 92
Lydeffektnivå, garantert LWA dB(A) 94
Lydnivåer
Lydtrykknivå ved brukerens øre, dB(A) målt i henhold til EN 62841-1, EN62841-4-2. 80
Vibrasjonsnivåer113
Vibrasjonsnivåer (ah) ved fremre/bakre håndtak, m/s2 Se EN 62841-1 og EN 62841-4-2.	2,0/2,0

111 Målt uten transportbeskyttelse.
112 Utslipp av støy til omgivelsene målt som lydeffekt (L _WA ) samsvarer med EF-direktiv 2000/14/EF. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige produkter av samme modell, i henhold til direktivet 2000/14/EF.
113 Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1,5 m/s ^2 .

Det oppgitte totale vibrasjonsnivået er målt i samsvar med en standard testmetode, og kan brukes til å sammenligne ett redskap med et annet.

Den oppgitte totale vibrasjonsverdien kan også brukes til innledende vurdering av eksponering.

	520iHT4
Vannbeskyttelsesgrad
IPX4 114	Ja
Klippeutstyr
Type Dobbeltsidig
Bladlengde, mm 550
Bladhastighet, klipp/min i SavE-modus 3200
Bladhastighet, klipp/min uten SaveE-modus 4000

Tilbehør

Godkjente batterier

Batteri	BLi200 40-B220X
Type Litium-ion Litium-ion
Batterikapasitet, Ah 5,2 6,0
Nominell spenning, V 36 36
Vekt, kg (lb) 1,3 (2,9) 1,4 (3,1)

Godkjente batteriladere

Batterilader	QC330 40-C500X
Inngangsspenning, V 100–240 100–240
Frekvens, Hz	50–60	50–60
Effekt, W	330	500

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet stanghekksaks
Merke Husqvarna
Type/modell 520iHT4
ID Serienumre datert 2023 og senere

Regulering Beskrivelse
2006/42/EF «angående maskiner»
2014/30/EU «angående elektromagnetisk kompatibilitet»
2011/65/EU «angående restriksjoner for farlige stoffer»
2000/14/EC «angående utendørsstøy»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utført frivillig typeprøving i samsvar med vedlegg IX i 2006/42/EF.

SMP Svensk Maskinprovning AB, har også bekreftet samsvar med vedlegg V i rådsdirektiv 2000/14/EF. Sertifikatnr: 01/094/025

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 310.

Huskvarna 2023-12-01

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Wstep....313

Originale instruksjoner
