사용 설명서 520iHT4 HUSQVARNA

서문	236	운송, 보관 및 폐기	246
안전성	237	기술 정보	247
작동	242	액세서리	248
유지 보수	244	준수 선언문	249
고장 수리	245

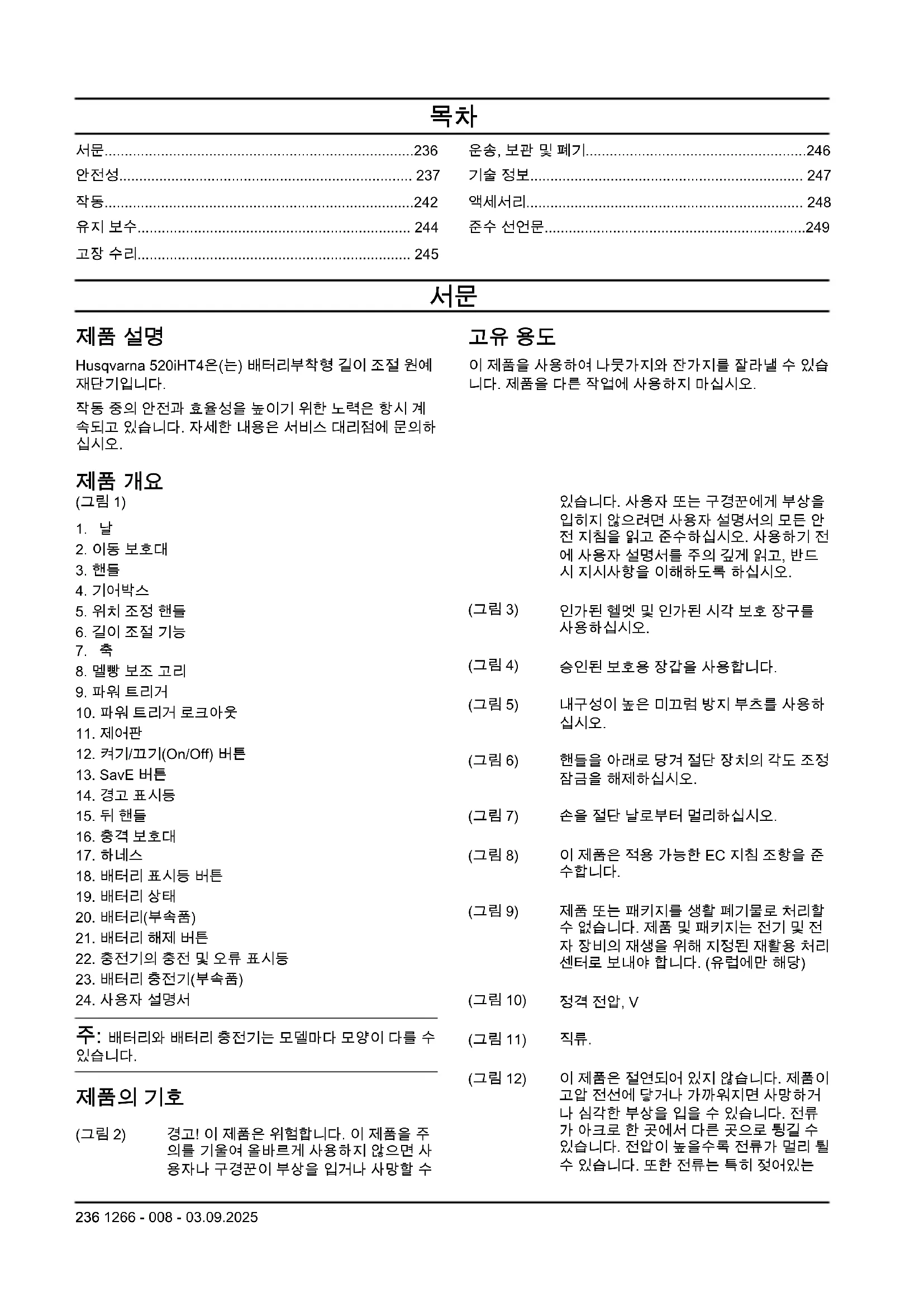

서문

제품 설명Husqvarna 520iHT4은(는) 배터리부착형 길이 조절 원예재단입니다.작동 중의 안전과 효율성을 높이기 위한 노력은 항시 계속되고 있습니다. 자세한 내용은 서비스 대리점에 문의하십시오.제품 개요(그림 1)1. 날2. 이동 보호대3. 헨들4. 기어박스5. 위치 조정 핸들6. 길이 조절 기능7. 측8. 델빵 보조 고리9. 파워 트리거10. 파워 트리거 로크아웃11. 제어판12. 커기/끄기(On/Off) 버튼13. SavE 버튼14. 경고 표시등15. 뒤 헌들16. 충격 보호대17. 하네스18. 배터리 표시등 버튼19. 배터리 상태20. 배터리(부속품)21. 배터리 해제 버튼22. 충전기의 충전 및 오류 표시등23. 배터리 충전기(부속품)24. 사용자 설명서주: 배터리와 배터리 충전기는 모델마다 모양이 다를 수 있습니다.제품의 기호(그림 2)경고! 이 제품은 위험합니다. 이 제품을 주의를 기울여 올바르게 사용하지 않으면 사용자나 구경끈이 부상을 입거나 사망할 수

고유 용도이 제품을 사용하여 나뭇가지와 잔가지를 잘라낼 수 있습니다. 제품을 다른 작업에 사용하지 마십시오.있습니다. 사용자 또는 구경균에게 부상을 입히지 않으려면 사용자 설명서의 모든 안전 지침을 읽고 준수하십시오. 사용하기 전에 사용자 설명서를 주의 깊게 읽고, 반드시 지시사항을 이해하도록 하십시오.(그림 3)(그림 4)(그림 5)(그림 6)(그림 7)(그림 8)(그림 9)(그림 10)(그림 11)(그림 12)(그림 12)이 제품은 절연되어 있지 않습니다. 제품이 고압 전선에 닿거나 가까워지면 사망하거나 심각한 부상을 입을 수 있습니다. 전류가 아크로 한 곳에서 다른 곳으로 횡길 수 있습니다. 전압이 높을수록 전류가 멀리 틸수 있습니다. 또한 전류는 특히 젖어있는

경우 가지와 다른 물체를 타고 이동할 수도 있습니다. 항상 제품과 고압 전선 및/또는 그에 달아 있는 모든 물체의 거리가 최소 10m가 되도록 유지하십시오. 이 안전거리 내에서 작업을 해야 하는 경우에는 항상 관련 전기 회사에 문의하여 작업을 시작하기 전에 전원이 꺼져 있는 것을 확인하십시오. 작동 중에는 다른 사람이나 동물로부터 최소 15m 이상 거리를 유지하십시오.

(그림 13) 튀는 물로부터 보호됩니다.

yyyywwxxxx 명판에 일련 번호가 표시됩니다. yyyy 는 생산 연도이고 ww는 생산 주이며 xxxx는 일련 번호입니다.

주: 제품의 여타 기호/도안은 일부 시장의 인증 요구사항을 나타냅니다.

배터리 및/또는 배터리 충전기의 기호

(그림 17)

전기 및 전자 장비 재활용 처리 장에서 이 제품을 재활용하십시오. (유럽에만 해당).

(그림 14) 페일 세이프(Fail-safe) 변압기

(그림 15) 배터리 충전기는 실내에서만 사용 및 보관 하십시오.

(그림 16) 이중 절연.

제품 손상

다음과 같은 경우 당사는 제품의 손해에 대해 책임을 지지 않습니다.

• 제품이 올바르지 않게 수리된 경우
• 제품이 제조업체에서 제공하지 않았거나 승인하지 않은 부품으로 수리된 경우
• 제품에 제조업체에서 제공하지 않았거나 승인하지 않은 액세서리가 있는 경우
• 제품이 인가된 서비스 센터 또는 인가된 기관에서 수리되지 않은 경우

안전성

안전 정의

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및 주가 사용됩니다.

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거나 사망할 위험이 있을 때 사용됩니다.

주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다.

주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용 됩니다.

일반 장비 안전 경고

경고: 이 장비와 함께 제공된 모든 안전 경고, 지침, 그림, 사양을 확인하십시오. 아래 나열된 지침을 따르지 않으면 전기 쇼크, 화재 및/또는 심각한 부상이 발생할 수 있습니다.

나중에도 참조할 수 있도록 모든 경고와 지침을 보관하십시오.

주: 경고에 있는 "장비"라는 용어는 주전원으로 작동하는(유선) 장비 또는 배터리로 작동하는(무선) 장비를 말합니다.

작업 영역의 안전

• 작업 영역을 깨끗하고 밝게 유지합니다. 어수선하거나 어두운 곳에서 사고가 발생합니다.
• 장비를 가연성 액체나 가스 또는 먼지 등이 있는 폭발 가능한 지역에서 작동시키지 마십시오. 장비는 먼지 나 증기에 점화시킬 수 있는 불꽃을 발생시킵니다.
• 장비를 조작할 때는 아이들과 행인들이 멀리 떨어지게 하십시오. 방심할 경우 통제력을 않을 수 있습니다.

전기적 안전

• 장비 플러그는 소켓에 맞아야 합니다. 플러그를 어떠한 경우에도 개조하지 마십시오. 접지시킨 장비에 대해서는 어댑터 플러그를 사용하지 마십시오. 개조하지 않은 플러그 및 꼭 맞는 소켓을 사용하면 전기 감전의 위험을 줄일 수 있습니다.
• 파이프, 라디에이터, 전자레인지, 냉장고 등과 같이 접지된 표면에 신체를 접촉시키지 마십시오. 접촉하는 경우에는 전기 감전 위험이 증대됩니다.
• 장비가 비나 습기에 노출되지 않도록 하십시오. 장비에 물이 유입되면 전기 감전의 위험이 증대됩니다.
• 코드를 무리하게 당기지 마십시오. 절대로 코드를 당 겨서 장비를 운반하거나 끝어당기거나 플러그를 빼지 마십시오. 코드를 열, 오일, 날카로운 모서리나 움직

이는 부품에서 멀리하십시오. 코드가 손상되거나 엉키는 경우 전기 감전의 위험이 증대됩니다.

• 장비를 실외에서 작동하는 경우 실외용으로 적합한 연장 코드를 사용하십시오. 실외용으로 적합한 코드를 사용하면 감전의 위험이 줄어듭니다.
• 어쩔 수 없이 습한 장소에서 장비를 작동해야 하는 경우에는 누전 차단기(RCD)로 보호되는 전원 공급 장치를 사용하십시오. 누전 차단기(RCD)를 사용하면 감전의 위험이 줄어듭니다.

개인 안전

• 장비를 조작할 때는 방심하지 말고 작업에 주의하며 상식에 어굿난 행동을 하지 마십시오. 피곤하거나 약물, 알코올 또는 의약품의 효과가 나타나는 동안에는 장비를 사용하지 마십시오. 장비를 조작하는 동안 한 순간의 방심이 심각한 인명 사고를 일으킬 수 있습니다.
• 개인 보호 장구를 사용하십시오. 항상 시각 보호 장구를 착용하십시오. 적절한 작업 조건을 위해 사용되는 먼지 차단 마스크, 미끄럼 방지 안전화, 안전모 또는 청각 보호 장구 등과 같은 안전장비는 부상의 위협을 줄여줍니다.
• 엔진에 실수로 시동이 걸리지 않도록 하십시오. 장비에 전원 및/또는 배터리 팩을 연결하거나, 장비를 들어 올리거나 운반하기 전에 스위치가 OFF(오프) 위치에 있는지 확인하십시오. 스위치 위에 손가락을 올려 놓고 장비를 운반하거나 스위치가 켜져 있는 장비에 전기를 흐르게 할 경우 사고를 일으키게 됩니다.
• 장비의 전원을 켜기 전에 조정 키나 렌치를 제거합니다. 장비의 회전하는 부품에 부착된 렌치나 키는 인명 사고를 일으킬 수 있습니다.
  • 몸을 무리하게 앞으로 뻑지 마십시오. 항상 발 디는 곳에 적절한 균형을 유지하십시오. 이렇게 하면 예상치 못한 상황에서 장비를 더 잘 제어할 수 있습니다.
• 적절한 복장을 갖추십시오. 훌거운 옷이나 장신구를 착용하지 마십시오. 머리카락, 의복은 움직이는 부품에서 멀리 떨어지게 하십시오. 훌거운 의복, 장신구나 긴 머리카락이 움직이는 부품에 끼일 수 있습니다.
• 먼지 추출 및 집진 설비를 연결하기 위해 제공된 장비의 경우 연결 상태와 제대로 사용되고 있는지 여부를 확인하십시오. 집진 설비를 사용할 경우 먼지와 관련된 위험을 줄일 수 있습니다.
• 장비의 빈번한 사용으로 인해 익속해짐으로써 무사 안일주의에 빠지거나 장비 안전 원칙을 무시하지 않도록 하십시오. 부주의한 작동으로 인해 1초 이내에도 심각한 상처를 입을 수 있습니다.

전동 공구 사용 및 주의사항

• 전동 공구에 무리한 힘을 가하지 마십시오. 용도에 맞는 올바른 전동 공구를 사용하십시오. 올바른 전동 공구는 설계된 속도로 사용할 때 더 안전하고 흘룡하게 작업을 수행합니다.
• 스위치로 전동 공구를 켜고 끄지 못할 경우에는 전동 공구를 사용하지 마십시오. 스위치로 조작이 불가능한 전동 공구는 위험하며 수리해야 합니다.
  • 조절, 부속품 교환 또는 전동 공구 보관 전에 전원에서 플러그를 분리하거나 배터리 팩을 탈착 가능한 경우 전동 공구에서 제거하십시오. 그러한 안전 예방 조

치는 전동 공구에 실수로 시동을 거는 위험을 줄여줍니다.

• 아이들의 손이 닿지 않는 곳에 전동 공구를 보관하고 전동 공구나 이 지침에 대해 잘 모르는 사람이 전동 공구를 작동하지 못하도록 하십시오. 전동 공구가 훈련되지 않은 사용자의 손에 들어갈 경우 위험합니다.
• 전동 공구 및 액세서리를 유지 보수하십시오. 움직이는 부품의 오정렬이나 고착, 부품의 파손 및 기타 전동 공구의 작동에 영향을 줄 수 있는 상태를 점검하십시오. 전동 공구가 손상된 경우 사용하기 전에 수리하십시오. 전동 공구의 유지 보수가 불량한 경우 많은 사고가 발생할 수 있습니다.
• 절단 공구는 날카롭고 청결하게 관리하십시오. 날카로운 절단 날을 갖추도록 제대로 관리된 절단 공구는 고착될 가능성이 적고 제어하기가 쉽습니다.
• 작업 조건 및 수행해야 할 작업을 고려하면서 이 지침에 따라 전동 공구, 부속 및 공구 바이트 등을 사용하십시오. 그러한 목적과 다른 작업에 전동 공구를 사용할 경우 위험한 상황이 발생할 수 있습니다.
• 핸들과 손잡이 부분을 건조하고 깨끗하며 오일과 그리스가 없도록 유지하십시오. 핸들과 손잡이 부분이 미끄러우면 예상치 못한 상황에서 공구를 안전하게 취급하고 제어할 수 없습니다.

무선 전동 공구 사용 및 주의사항

• 제조업체에서 지정한 충전기로만 충전하십시오. 지정된 배터리 팩 유형에 적합하도록 설계된 충전기에 다른 유형의 배터리 팩을 사용하면 화재의 위험이 있을 수 있습니다.
• 전동 공구에는 특별히 지정된 배터리 팩만 사용하십시오. 다른 유형의 배터리 팩을 사용하면 상해 및 화재의 위험이 있을 수 있습니다.
• 단자의 단락을 야기할 수 있으므로 배터리 팩을 사용하지 않을 때는 클립, 동전, 열쇠, 못, 나사 등 각종 금속 물체로부터 멀리 하십시오. 배터리 단자가 단락되면 화상 또는 화재를 일으킬 수 있습니다.
• 너무 심하게 사용하면 배터리에서 배터리액이 누수될 수 있으므로 신체에 닿지 않게 하십시오. 만일 실수로 신체에 닿은 경우 물로 세척하십시오. 만일 배터리액이 눈에 닿은 경우 추가로 의료적인 도움을 받으십시오. 배터리에서 누수된 배터리액은 자극 또는 화상을 일으킬 수 있습니다.
• 손상되거나 개조된 배터리 팩 또는 공구를 사용하지 마십시오. 손상되거나 개조된 배터리는 화재, 폭발 및 부상의 위험이 있는 예측할 수 없는 동작을 할 수 있습니다.
• 배터리 팩 또는 공구를 불이나 과도한 온도에 노출시키지 마십시오. 불에 노출되거나 130°C(265°F) 이상의 온도에 노출되면 폭발할 수 있습니다.
• 모든 충전 지침에 따라 지침에 지정된 온도 범위 외에서 배터리 팩 또는 공구를 충전하지 마십시오.부적절하게 충전하거나 명시된 온도 범위를 벗어나면 배터리를 손상시킬 수 있으며 화재의 위험이 높아집니다.

서비스

- 정품 교체 부품만을 사용하는 유자격 수리 기술자에 계만 전동 공구 수리를 맡기십시오. 이렇게 하면 전동 공구의 안전을 확실히 관리할 수 있습니다.

- 손상된 배터리 팩은 정비하지 마십시오. 배터리 팩에 대한 서비스는 제조업체 또는 공인 서비스 제공업체 만 수행해야 합니다.

전정기 안전 경고

• 특히, 낙뢰 위험이 있는 굿은 날씨에는 전정기를 사용 하지 마십시오. 그러면 낙뢰에 맞을 위험이 감소합니다.
• 모든 전원 코드 및 케이블을 절단 부위에서 멀리하십시오. 전원 코드 또는 케이블은 관목에 숨겨질 수 있으며, 칼날이 실수로 케이블을 절단할 수 있습니다.
• 절단 날이 숨어 있는 배선에 닿을 수 있으므로 전정기를 잡을 때는 반드시 절연된 손잡이 부분을 잡아야 합니다. 날이 활성 배선에 닿으면 전정기의 금속 부품이 "흐르는 전기"에 노출됩니다. 이 경우 작업자가 감전될 수 있습니다.
• 신체 모든 부분을 날에서 멀리 두십시오. 날이 움직일 때는 절단 대상 물체 또는 절단에 사용되는 고정 물체를 제거하지 마십시오. 스위치가 꺼진 후에도 날은 계속 움직입니다. 전정기를 조작하는 동안 순간의 방심이 심각한 인명 사고를 초래할 수 있습니다.
• 걸린 물체를 제거하거나 전정기를 정비할 때는 모든 전원 스위치가 꺼져 있고 배터리 팩이 제거 또는 분리되어 있는지 확인하십시오. 걸린 물질 제거 혹은 정비를 할 때 전정기가 예상치 않게 작동하면 심각한 부상을 초래할 수 있습니다.
  • 날이 멈춘 상태의 전정기를 핸들로 옮기고 전원스위치가 작동하지 않도록 주의합니다. 전정기를 올바르게 운반하면 예기치 않게 시둥이 걸려 칼날에 부상을 입을 수 있는 위험성이 감소합니다.
• 전정기를 운반하거나 보관할 때는 항상 날 덮개를 사용합니다. 전정기를 올바르게 취급하면 날에 의한 인명 사고 위험이 줄어듭니다.

일반 안전 지침

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

-배터리를 분리하여 제품이 실수로 작동되지 않도록 하십시오.
- 이 제품은 조심하지 않거나 잘못 사용하면 위험한 공구입니다. 이 제품은 작업자 또는 다른 사람에게 심각한 부상이나 사망을 초래할 수 있습니다.
- 제품이 초기 사양에서 변경된 경우 제품을 사용하지 마십시오. 제조업체의 승인 없이 제품의 일부를 변경하지 마십시오. 제조업체가 승인한 부품만 사용하십시오. 잘못된 유지 관리의 결과로 부상이나 사망 사고가 발생할 수 있습니다.
- 사용 전에 제품을 점검하십시오. 참조: 제품의 안전장치 ペ이/지의 241 및 유지 보수 ペ이/지의 244. 손상되거나 제대로 작동하지 않는 제품은 사용하지 마십시오. 본 설명서에 나온 안전 점검, 유지 보수 및 서비스 지침을 실행하십시오.
- 어린이가 제품을 가지고 장난하지 않도록 감독해야 합니다. 아이들이나 제품 사용에 관하여 교육을 받지 못한 다른 사람이 장비를 사용하고/배터리를 사용하거나 서비스하지 않도록 하십시오. 현지 법에 따라 사용자의 연령이 규정될 수 있습니다.

• 어린이나 승인되지 않은 사람이 접근하지 못하도록 제품을 자물쇠가 있는 장소에 보관하십시오.
  -어린이의 손이 닿지 않는 곳에 제품을 보관하십시오.
• 제조사의 인가 없이는 어떤 경우에도 제품의 설계를 변경할 수 없습니다. 항상 정품 액세서리를 사용하십시오. 인가받지 않은 개조 및/또는 액세서리는 사용자와 동료 작업자에게 심각한 인명 사고 또는 사망을 초래할 수 있습니다.

주: 국가 또는 해당 지역 법에 따라 사용이 규제될 수 있습니다. 제공된 규정을 준수하십시오.

작동에 대한 안전 지침

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 어떻게 해야 하는지 잘 모르는 경우에는 전문가에게 문의해야 합니다. 대리점이나 서비스 센터에 문의합니다. 자신의 능력 밖이라고 판단되는 모든 조작은 하지 마십시오.
• 피로한 상태, 알코올 및 마약, 약물 또는 기타 시력, 주의력, 협응 능력 및 판단력에 영향을 미칠 수 있는 물질의 영향을 받는 상태에서는 절대 이 제품을 사용해서는 안 됩니다.
• 나쁜 날씨에서 작업하면 쉽게 지치며 위험이 추가되는 경우가 많습니다. 따라서 질은 안개, 폭우, 강풍, 흑한 및 낙뢰 위험 등과 같은 악천후에서는 장비를 사용하지 않는 것이 좋습니다.
• 손상된 절단용 부품은 사고의 위험성을 증가시킵니다.
• 어린이가 제품을 사용하거나 제품 근처에 있지 못하도록 하십시오. 제품은 시동하기 쉬우므로 완벽히 감시하지 않고 보관하는 경우 어린이가 시동할 수도 있습니다. 이것은 심각한 인명 사고를 당할 수 있는 위험을 의미합니다. 제품을 긴밀히 감독하지 않는 경우에는 배터리를 분리하십시오.
• 작업 중에 15미터 이내로 접근하는 사람이나 동물이 없도록 하십시오. 몇 명의 작업자가 같은 구역 내에서 일하고 있는 경우 안전거리는 최소한 15미터여야 합니다. 그렇지 않으면 심각한 인명 사고의 위험이 있습니다. 누군가 다가가면 즉시 제품을 정지시키십시오. 아무도 안전거리 내에 있지 않도록 하고 사용자의 뒤편을 확인하지 않고 제품을 휘두르지 마십시오.
• 사람, 동물 또는 기타 물품이 제품 제어에 영향을 미치지 못하게 하거나 절단용 부품 및 절단용 부품에 의해 튀어나온 느슨한 물체에 닿지 않게 하십시오. 하지만 사고 발생 시 도움을 청할 수 있는 상황이 아닌 경우에는 제품을 사용하지 마십시오.
• 항상 작업 구역을 검사하십시오. 둘, 깨진 유리, 못, 강선, 꼬 등 절단용 부품 주위로 감기거나 횡겨 나갈 수 있는 느슨한 물체를 모두 제거합니다.
• 작업자가 순간 이동할 수 있고 안전하게 서 있을 수 있는지 확인하십시오. 갑자기 움직여야 할 경우 지면에 장애물(뿌리, 바위, 가지, 도랑 등)이 있는지 주변 지역을 점검하십시오. 경사 지면에서 작업할 때는 특히 주의하십시오.

-항상 균형 및 지지 바닥을 견고히 유지하십시오. 몸을 무리하게 앞으로 빨지 마십시오.
- 다른 구역으로 이동하기 전에 제품을 비활성화시키십시오. 제품을 사용하지 않을 때는 이동 보호대를 부착 하십시오.
- 제품을 비활성화하지 않은 경우에는 절대로 제품을 내려놓지 마십시오. 제품 전원이 커져 있을 때는 제품을 감시하지 않은 상태로 두지 마십시오.
- 제품을 다른 사람에게 전달하기 전에 배터리를 제거 하십시오.
- 제품이 활성화되어 있을 때 옷이나 신체 일부가 절단용 부품에 닿지 않게 하십시오.
- 제품 작동 중에 절단용 부품에 걸리는 것이 있으면 제품을 정지하고 비활성화하십시오. 절단용 부품이 완전히 정지되는지 확인하십시오. 제품 및/또는 절단 장비를 청소, 검사 또는 수리하기 전에 배터리를 분리하십시오.
- 제품을 비활성화할 때는 절단용 부품이 완전히 멈출 때까지 손과 발을 절단용 부품에서 멀리하십시오.
- 절단하는 동안 횡겨 나갈 수 있는 가지 밀동에 주의하십시오. 돌이나 기타 물체가 횡겨 나갈 수 있는 지면에 너무 가깝게 절단하지 마십시오.
- 짧겨 나가는 물체에 주의합니다. 항상 인증된 시각 보호 장구를 착용하십시오. 절단 부착물 보호대에 절대로 기대지 마십시오. 돌, 쓰레기 등이 눈에 튀어 들어 가면 눈이 멀거나 심각한 부상을 입을 수 있습니다.
- 청력 보호 장구를 착용하고 있을 때는 경고 신호나 고함을 주의해서 들으십시오. 제품이 멈추면 즉시 청력 보호 장구를 벗으십시오.
-절대로 사다리,스톨 또는 안전이 확보되지 않은 높은 위치에서 작업하지 마십시오
- 본 장비는 작동 중 전자기장을 발생시킵니다. 일부 상황에서 전자기장 발생은 능동적 또는 수동적 의료 삽입물을 방해합니다. 의료 삽입물을 사용하는 경우, 심각하거나 치명적인 부상의 위험을 줄이기 위하여 본 장비를 작동하기 전에 전문의 및 의료 삽입물 제조사와 상담하실 것을 권장합니다.
- 항상 두 손으로 제품을 잡으십시오. 제품을 몸의 오른 쪽에 고정하십시오
- 날 측에 감겨있거나 보호대와 절단용 부품 사이에 걸려 있는 물질을 제거하기 전에 향상 제품을 정지시키고, 배터리를 제거하고, 절단 장비가 회전하지 않는다 것을 확인합니다.
-작동 중 발생하는 전자기장이 능동적 또는 수동적 의료 삽입물을 방해합니다. 의료 삽입물을 사용하는 경우 본 장비를 작동하기 전에 전문의 및 의료 삽입물 제조사와 상담하십시오.
- 멜빵으로 제품의 무게를 지지하여 쉽게 작업할 수 있습니다.
- 영구적 청각 장애를 초래할 수 있습니다. Husqvarna 은(는) 작업자가 승인된 청력 보호 장구를 사용할 것을 권장합니다.
-초기 사양을 변경한 제품은 절대 사용하지 마십시오.
- 결함이 있는 제품은 절대 사용하지 마십시오. 본 설명서에 나온 점검, 유지 보수 및 서비스를 시행하십시오. 일부 유지 보수 서비스는 훈련을 받은 전문가만이할 수 있습니다. 유지 보수 절의 지침을 참고하십시오.

• 제품을 사용하기 전에 전반적인 검사를 수행하십시오. 유지 보수 일정을 확인하십시오.
• 사용자 설명서의 내용을 읽고 이해하지 않은 사람에게 절대 장비 사용을 허가하지 마십시오.
• 금속 부품과 같은 절단 부착물을 손상시킬 수 있는 전기 케이블 및 동물 등과 같은 외부 물체가 있는지 작업 영역을 확인합니다.
• 결함이 있는 날은 사고의 위험성을 증가시킵니다.

개인 보호 장구

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 제품을 사용할 때는 항상 인가된 개인 보호 장구를 착용하십시오. 개인 보호 장구가 부상을 완전히 방지할 수는 없지만 사고가 발생할 경우 부상의 정도를 줄일 수 있습니다. 대리점에서 올바른 장비를 선택할 수 있도록 하십시오.
• 낙하물의 위험이 있는 곳에서는 헬であ을 사용하십시오.
• 소음에 장시간 노출될 경우 영구적인 청각 장애가 초래될 수 있습니다. 일반적으로 배터리 구동 제품은 비교적 조용하지만, 소음 수준과 장기간의 사용으로 인해 손상을 입을 수 있습니다. Husqvarna에서는 하루 중에 장시간 일관되게 제품을 사용할 때 사용자가 청력 보호 장구를 사용하도록 권장합니다. 계속적이고 규칙적인 사용자는 정기적으로 청력을 검사해야 합니다.

경고: 청력 보호 장구는 소리 및 경고 신호를 듣는 능력을 제한합니다.

• 인가된 시각 보호 장구 가리개를 사용하는 경우에는 반드시 인가된 고글을 사용하십시오. 인가된 고글은 미국 표준 ANSI Z87.1 또는 EU 국가의 EN 166에 부합되어야 합니다.
• 얼굴 보호를 위해 바이저를 사용하십시오. 바이저는 눈을 보호하기에 충분하지 않습니다.

(그림 18)

- 절단 장비를 부착하거나, 검사하거나, 청소하는 경우 처럼 필요할 때 장갑을 사용하십시오.

- 견고한 미끄럼 방지 부츠 또는 신발을 사용하십시오.

- 질긴 천으로 만든 옷을 사용하십시오. 항상 두꺼운 긴 바지와 긴 소매를 착용하십시오. 나뭇가지와 잔가지에 걸릴 수 있는 느슨한 옷을 착용하지 마십시오. 보석, 짧은 바지, 샌들을 착용하지 말고, 맨발로 작업하지 마십시오. 머리카락을 어깨높이 위로 안전하게 올리십시오.

(그림 19)

- 응급 처치 용품은 가까이에 두십시오.

(그림 20)

제품의 안전장치

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

이 절에서는 제품의 안전 기능 및 그 용도, 이 장치를 올바로 작동시키기 위한 점검 및 유지 보수 등에 대하여 설명합니다. 각 구성품이 제품의 어느 부분에 있는지를 알려면 제품 개요 페이/지의 236 의 내용을 참고하십시오.

제품의 유지 보수가 적절히 이루어지지 않거나, A/S 및/또는 수리가 전문가에 의해 이루어지지 않는 경우 제품의 수명이 감소하고 사고의 위험이 늘어날 수 있습니다. 추가 정보가 필요하신 경우 가까운 서비스 대리점에 문의하십시오.

경고: 안전장치가 손상된 제품은 절대로 사용하지 마십시오. 제품의 안전장치는 이 절에 기재된 대로 점검하고 유지 보수되어야 합니다. 만약 사용자의 제품이 이 점검 사항 중에서 만족하지 않는 부분이 있다면 서비스 대리점을 찾아 수리해야 합니다.

주의: 장비를 서비스하고 수리하기 위해서는 특별한 교육을 받아야 합니다. 장비의 안전장치와 관련해서는 특히 그렇습니다. 만약 사용자의 장비가 아래 나열된 점검 사항 중에서 지적되는 부분이 있다면 반드시 서비스 대리점을 찾으셔야 합니다. 당사 제품을 구입하시면 당사의 전문 수리 및 서비스를 이용하실 수 있습니다. 장비를 구입한 판매점에서 서비스를 제공할 수 없는 경우에는 가장 가까운 서비스 센터의 주소를 문의하십시오.

키패드 점검 방법

1. On/Off(켜기/끄기) 버튼(1)을 길게 누릅니다. (그림 21)

a) LED(2)가 켜지면 제품이 켜집니다.

b) LED(2)가 꺼지면 제품이 꺼집니다.

1. 경고 표시등(3)이 켜지거나 깜박거리면 키패드 페이/지/의 245항목을 참조하십시오.

파워 트리거 로크아웃 점검 방법

파워 트리거 로크아웃은 우연히 작동되는 것을 방지하기 위한 것입니다. 파워 트리거 로크아웃을 앞으로 누른 다음(A) 파워 트리거 로크아웃을 헌들에 대고 누르면(B), 파워 트리거(C)가 해제됩니다. 핸들을 놓으면 파워 트리거와 파워 트리거 로크아웃이 들 다 원래 위치로 돌아갑니다. 이 동작은 세 개의 독립된 스프링에 의해 작동됩니다. (그림 22)

1.록이 초기 위치에 있을 때 파워 트리거가 잠겨 있는 것을 확인하십시오.(그림 23)

1. 파워 트리거 로크아웃을 앞으로 누르고(A) 아래로 누 륭니다. 파워 트리거 로크아웃을 핸들에 대고 유지한 다음 놓으면 원래 위치로 돌아오는지 확인하십시오. (그림 24)

2. 파워 트리거와 파워 트리거 로크아웃이 부드럽게 옵 직이는지, 리턴 스프링이 제대로 작동하는지 점검하 십시오.(그림 25)

3. 켜기/끄기(On/Off) 버튼을 길게 눌러 제품을 켜짐(On)으로 설정합니다.
   5.파워 트리거를 완전히 눌러 최대 속도를 적용합니다.
   6.파워 트리거를 풀고 절단용 부품이 정지하여 가만히 있는지를 점검합니다.

손 보호대 점검 방법

손 보호대는 손이 칼날에 우발적으로 접촉하지 않도록 방지합니다.

1. 켜기/끄기(On/Off) 버튼을 길게 눌러 제품을 꺼짐(Off)으로 설정합니다.
   2.배터리를 분리하십시오.
2. 손 보호대가 올바르게 부착되어 있는지 확인하십시오.
3. 손 보호대가 손상되지 않았는지 검사합니다.

배터리 안전

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• Husqvarna 인증 배터리만 사용하십시오. 기술 정보 페이지의 247 항목을 참조하십시오. 배터리는 소프트 웨어 암호가 걸려 있습니다.
  -관련된 Husqvarna 제품의 전원 공급에는 Husqvarna 인증 배터리만 사용하십시오. 부상을 방지하기 위해 배터리를 다른 장치의 전원 공급 장치로 사용하지 마십시오.
• 감전의 위험이 있습니다. 배터리 단자를 열쇠, 동전, 나사 또는 기타 금속에 연결하지 마십시오. 이로 인해 배터리가 누전될 수 있습니다.
  -일회용 배터리는 사용하지 마십시오.
  -배터리의 에어 슬롯에 물체를 넣지 마십시오.
  -배터리를 직사광선,열또는 화염으로부터 멀리하십시오.배터리가 화상 및/또는 화학 화상을 초래할 수 있습니다.
  -배터리가 비를 맞거나 젖지 않도록 보호하십시오.
  -배터리를 전자레인지나 고압으로부터 멀리하십시오.
  -배터리를 분해하거나 부수지 마십시오.
• 배터리가 새면 액체가 몸이나 눈에 닿지 않도록 하십시오. 액체를 만진 경우 다량의 물과 비누로 부위를 닭고 의료 지원을 받으십시오. 눈에 액체가 들어가면 문지르지 말고 물로 최소 15분 동안 눈을 씻어내고 의료 지원을 받으십시오.
• 배터리는 -10°C\~40°C(14°F\~114°F)의 온도에서 사용 하십시오.
  -배터리 또는 배터리 충전기를 물로 청소하지 마십시오.배터리 정보 페이지의 242 항목을 참조하십시오.
  -손상된 배터리는 사용하지 마십시오.
  -배터리는 못,나사 또는 보석과 같은 금속 물체가 닿지 않도록 보관하십시오.

-배터리를 어린이의 손이 닿지 않는 곳에 보관하십시오.

배터리 충전기 안전

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 안전 지침을 준수하지 않을 경우 감전 또는 누전의 위험이 있습니다.
• 제품과 함께 제공되지 않은 배터리 충전기를 사용하지 마십시오. Husqvarna 인증 배터리 충전기만 사용하여 Husqvarna 인증 배터리를 충전하십시오.
  -배터리 충전기 분해를 시도하지 마십시오.
  -손상된 배터리 충전기는 사용하지 마십시오.
• 전원 코드로 배터리 충전기를 들어 올리지 마십시오. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그를 당겨 빼내십시오. 전원 코드를 당기지 마십시오.
• 모든 케이블 및 연결선을 물, 오일 및 날카로온 모서 리로부터 멀리하십시오. 케이블이 문, 울타리 등과 같은 물체 사이에 끼지 않았는지 확인하십시오.
• 인화성 물질이나 부식성 물질 근처에서 배터리 충전기를 사용하지 마십시오. 배터리 충전기가 덮여 있지 않은지 확인하십시오. 연기 또는 불이 나는 경우에는 배터리 충전기 플러그를 분리하십시오.
• 공기가 잘 통하고 햇빛이 비치지 않는 실내에서만 배터리를 충전하십시오. 야외에서 배터리를 충전하지 마십시오. 젖어 있는 환경에서 배터리를 충전하지 마십시오.
• 배터리 충전기는 5℃\~40℃(41°F\~104°F)의 온도에서 만 사용하십시오. 공기가 잘 통하고 건조하며 먼지가 없는 환경에서 충전기를 사용하십시오.
  -배터리 충전기의 냉각 슬롯에 물체를 넣지 마십시오.

-배터리 충전기의 누전을 유발할 수 있으므로 충전기 단자를 금속 물체에 연결하지 마십시오.
- 손상되지 않은, 인가된 주 전원 소켓을 사용하십시오. 배터리 충전기의 코드가 파손되지 않았는지 확인하십시오. 연장 케이블을 사용하는 경우 연장 케이블이 파손되지 않았는지 확인하십시오.

유지 보수에 대한 안전 지침

경고: 제품을 유지 보수하기 전에 다음 경고 지침을 읽으십시오.

• 유지 보수, 다른 점검 또는 제품을 조립하기 전에 배터리를 제거하십시오.
• 작업자는 이 사용자 설명서에 나와있는 유지 보수 및 서비스만 수행해야 합니다. 더 큰 연장 장치의 유지 보수 및 서비스는 서비스 대리점에 문의하십시오.
  -배터리 또는 배터리 충전기를 물로 청소하지 마십시오. 강한 세제는 플라스틱에 손상을 줄 수 있습니다.
• 유지 보수 작업을 수행하지 않으면 제품 수명주기가 단축되고 사고 위험이 커집니다.
• 모든 서비스 및 수리 작업, 특히 제품의 안전장치에 대한 특별 교육이 필요합니다. 유지 보수를 마친 후에 이 사용자 설명서의 모든 점검 내용이 승인되지 않은 경우에는 서비스 대리점에 문의하십시오. 제품을 위한 전문 수리 및 서비스를 제공해드립니다.
• 날의 이를 올바르게 연마하여 유지하십시오. 당사의 권장 사항을 따르십시오. 또한 날 포장의 지시사항을 참고하십시오.
  •정격 예비 부품만 사용하십시오.
• 절단 부착물을 수리할 때는 향상 내구성이 강한 장갑을 사용합니다. 날은 매우 날카로우므로 쉽게 부상을 입을 수 있습니다.

작동

서문

경고: 제품을 사용하기 전에 다음 '안전' 장을 읽고 이해하십시오.

Husqvarna Connect

Husqvarna Connect는 모바일 장치용 무료 앱입니다. Husqvarna Connect 앱은 Husqvarna 제품에 확장된 기능을 제공합니다.

• 확장된 제품 정보.
  -제품 부품 및 서비스에 대한 정보 및 도움말.

Husqvarna Connect 사용 시작 방법

1. 모바일 장치에 Husqvarna Connect 앱을 다운로드합니다.
2. Husqvarna Connect 앱에 등록합니다.
3. Husqvarna Connect 앱의 지침 단계에 따라 제품을 연결하고 등록합니다.

주: 일부 시장에서는 Husqvarna Connect 앱을 다운 로드에 사용할 수 없습니다. 자세한 내용은 서비스 대 리점에 문의하십시오.

배터리 충전기 연결 방법

1. 배터리 충전기를 명판에 기재된 전압 및 주파수에 맞게 연결합니다.
2. 플러그를 접지된 소켓에 연결합니다. 배터리 충전기의 LED가 녹색으로 한 번 깜박입니다.

주: 배터리 온도가 0°C(32°F) 미만이거나 50°C(122°F) 보다 높으면 배터리가 충전되지 않습니다. 온도가 50°C(122°F)를 넘는 경우 배터리를 충전하기 전에 배터리 충전기가 배터리를 냉각시킵니다.

배터리 정보

배터리 사용 방법에 대한 자세한 내용은 배터리 사용자 설명서를 참조하십시오.

배터리는 -10°C\~40°C(14°F\~104°F)의 온도에서 사용하십시오.

배터리를 제품에 연결하는 방법

경고: 제품에는 Husqvarna 정품 배터리만 사용하십시오.

1.배터리가 완전히 충전되었는지 확인합니다.
2. 배터리를 제품의 배터리 홀더에 밑어 넣으십시오. 딸 깎 소리가 들리면 배터리가 제자리에 들어가 잠긴 것입니다. (그림 26)

주의: 배터리가 배터리 홀더에 쉽게 들어가지 않으면 배터리가 올바르게 설치되지 않은 것입니다. 그러면 제품이 손상될 수 있습니다.

3.배터리가 올바르게 설치되었는지 확인하십시오.

배터리 충전 방법

주: 배터리를 처음 사용하는 경우에는 배터리를 충전하십시오. 새 배터리는 30%만 충전되어 있습니다.

1. 배터리가 건조한지 확인합니다.
   2.배터리를 배터리 충전기에 삽입합니다.(그림 27)

주: 배터리와 배터리 충전기는 모델마다 모양이 다 를 수 있지만 절차는 동일합니다.

1. 배터리 충전기의 녹색 충전 표시등이 켜져 있는지 확인합니다. 이는 배터리가 배터리 충전기에 올바르게 연결되었음을 의미합니다.
2. 배터리의 모든 LED가 켜지면 배터리가 완전히 충전된 것입니다. (그림 28)
3. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그를 당겨 빼냅니다. 케이블을 당기지 마십시오.
   6.배터리를 배터리 충전기에서 분리합니다.

주: 자세한 내용은 배터리 및 배터리 충전기 설명서를 참조하십시오.

제품을 시작하기 전에 수행할 작업

1. 작업 영역을 검사합니다. 짧겨 나갈 수 있는 물체를 제거하십시오.
2. 절단용 부품을 검사합니다. 칼날은 날카로우며 균열이 없고 손상이 없는지 확인하십시오.
3. 제품이 올바르게 작동하는지 확인합니다. 너트와 나사가 모두 단단히 조여졌는지 검사하십시오.
4. 핸들 및 안전 장치가 손상되지 않고 올바르게 부착되었는지 확인합니다. 부품이 누락되었거나 초기 사양에서 변경된 부품이 있는 제품은 작동하지 마십시오. 필요한 경우 보호용 장갑을 사용합니다.
5. 제품을 작동하기 전에 커버가 손상되지 않았고 올바로 부착되었는지 확인하십시오.

제품 시동 방법

1. 켜기/끄기(On/Off) 버튼을 녹색 LED가 켜질 때까지 길게 누릅니다. (그림 29)
   2.파워 트리거를 눌러 속도를 조절하십시오.

제품 작동 방법

-지면 근처에서 시작하여 측면을 자르면서 제품을 올타리를 따라 위로 이동하십시오. (그림 30)
- 작업 부하에 맞춰 속도를 조정하십시오.
-엔진이 울타리에 닿지 않게 합니다.
- 안정적인 작업 위치를 위해 몸 가까이에 제품을 두십시오. (그림 31)
-절단 장비의 끝이 바닥에 닿지 않게 하십시오.
- 모든 가지가 올바르게 절단될 때까지 주의해서 천천히 작업하십시오.

제품 각도 조절 방법

절단용 부품은 8가지 위치로 조절할 수 있습니다.

1. 배터리를 제품에서 분리합니다.
   2.위치 조절 핸들을 아래로 당입니다.(그림 32)
2. 핸들로 절단용 부품을 해당 위치로 기울입니다. (그림 33)
3. 위치 조절 핸들을 해제하여 절단용 부품을 잠급니다.

측 길이 조절 방법

1. 손잡이을 놓습니다.
2. 샤프트를 원하는 길이로 잡아 당입니다. (그림 34)
3. 손잡이를 조입니다. (그림 35)

SavE 기능 사용 방법

이 제품에는 절전 기능(SavE)이 있습니다. SavE 기능은 절단 장비의 속도를 줄이고 가장 긴 배터리 작동 시간을 제공합니다.

주: SavE 기능은 제품의 절단력을 감소시키지 않습니다.

1. 이 기능을 시작하려면 키패드의 SavE 버튼을 누르십시오. 녹색 LED가 켜집니다.
2. 기능을 정지하려면 SavE 버튼을 다시 누르십시오. 녹색 LED가 꺼집니다. (그림 36)

자동 차단 기능

이 제품은 45초 동안 사용하지 않으면 전원을 끄는 자동 차단 기능이 있습니다.

이동 위치에서 제품을 설정하는 방법

경고: 제품이 이동 위치에 있을 때 제품을 작동하지 마십시오.

1. 배터리를 제품에서 분리합니다.

2. 이동 보호대를 절단용 부품에 부착하십시오.

3. 절단용 부품을 180° 접어서 절단용 부품이 샤프트와 평행을 이루도록 하십시오. (그림 37)

제품 정지 방법

1. 파워 트리거를 놓으십시오.

2. 녹색 LED가 꺼질 때까지 쳬기/끄기(On/Off) 버튼을 누릅니다.

3. 배터리의 해제 버튼을 누르고 배터리를 꺼내십시오. (그림 38)

유지 보수

서문

경고: 제품의 유지 보수를 수행하기 전에 안전장을 읽고 이해하십시오.

다음은 제품에 반드시 행해야 하는 유지 보수 단계 목록입니다. 유지 보수 일정에 명시된 유지 보수 외에도 Husqvarna 서비스 대리점에서 제품에 대한 서비스를 정기적으로 수행할 수 있도록 합니다. 서비스 주기에 대한 정보는 Husqvarna 서비스 대리점에 문의하십시오.

경고: 제품을 유지 보수하기 전에 항상 배 터리를 분리합니다.

유지 보수 일정

경고: 유지 보수를 하기 전에 배터리를 제거하십시오.

유지 보수 사용 전 매주 매월
제품의 외부 부품을 청소하십시오. X
켜기/꼬기(On/Off) 버튼이 제대로 작동하고 손상되지 않았는지 검사하십시오. X
파워 트리거와 파워 트리거 로크아웃 기능이 안전상 올바르게 작동하는지 확인하십시오.	X
모든 제어 장치가 작동하고 손상되지 않았는지 확인하십시오. X
절단 날과 절단기 보호대에 균열이 없고 손상되지 않았는지 확인합니다. 균열이 있거나 충격이 가해진 경우 절단 날 또는 절단기 가드를 교체하십시오.	X
절단 날이 휘거나 손상된 경우 대리점에 문의하여 교체하십시오. X
손 보호대가 손상되지 않았는지 확인합니다. 보호대가 손상된 경우에는 교체하십시오.	X
나사와 너트가 단단히 조여졌는지 확인합니다. X
배터리가 손상되지 않았는지 확인하십시오. X
배터리가 충전되었는지 확인합니다. X
배터리 충전기가 손상되지 않았는지 확인하십시오. X
절단데크의 위치 잠금 장치가 손상되지 않고 올바르게 작동하는지 확인하십시오. X
절단 날을 고정하고 있는 나사가 올바르게 체결되어 있는지 확인합니다. X
배터리와 제품 사이의 연결을 점검합니다. 배터리와 배터리 충전기 사이의 연결을 점검합니다.			X

배터리 및 배터리 충전기 검사 방법

1.배터리에 손상(예:균열)이 있는지 검사하십시오.

1. 배터리 충전기에 손상(예: 균열)이 있는지 검사하십시오.

2. 배터리 충전기의 연결 코드에 손상이 없고 내부에 균열이 없는지 확인하십시오.

제품, 배터리 및 배터리 충전기 청소 방법

1.사용 후 마른 천으로 제품을 청소합니다.
2. 마른 천으로 배터리 및 배터리 충전기를 청소합니다. 배터리 가이드 트랙을 청결히 관리합니다.
3.배터리를 배터리 총전기 또는 제품에 넣기 전에 배터리의 단자와 배터리 총전기가 깨끗한지 확인합니다.

절단 날 청소 및 윤활 방법

1. 세척제를 사용하여 날에 남아 있는 잔여 식물 입자와 송진을 세척하십시오.
2. 날이 손상되지 않았는지 확인합니다. 날이 변형되지 않았는지 확인합니다. 줄로 들 Catalog날 쏍한 부분을 제거합니다.
3. 날이 자유롭게 움직이는지 확인하십시오.
4. 장기간 보관하기 전에는 특수 오일로 날을 윤활합니다 (그림 39)

고장 수리

키패드

문제 발생 가능한 결함	가능한 해결 방법
녹색 시작 LED가 깜 박입니다.	배터리 전압이 부족합니다. 배터리를 충전하십	시오.
적색 오류 LED가 깜 박임	과부하가 걸렸습니다. 절단 부착물이 차단되었	습니다 쳨기/끄기(On/Off) 버튼을 눌러 제품을 끼짐(Off)으로 설정합니다. 배터리를 분리하십시오. 절단용 부품에서 원치 않은 물질을 청소하십시오. 체인을 푸십시오.
	주변 온도가 너무 낮거나 높습니다. 제품이 식도	도록 듣니다.
	파워 트리거와 쳨기/끄기(On/Off) 버튼이 동시에 눌립니다.	전원 트리거를 놓고 쳨기/끄기(On/Off) 버튼을 누릅니다.
제품을 시동할 수 없습니다.	배터리 커넥터가 오염되었습니다. 압축 공기나	부드러운 브러시로 배터리 커넥터를 청소하십시오.
적색 오류 LED가 쳨 집니다.	제품에 대한 정비를 수행해야 합니다. 서비스 대리점에 문의하십시오.

배터리

40-B220X85
증상 원인 조치
배터리 오류 표시등이 깜박입니다. 배터리 잔량이 없습니다. 배터리를 충전하십시오.

배터리 온도 표시등이 켜졌습니다. 배터리가 너무 차갑거나 너무 뜨거워서 사용할 수 없습니다.	배터리를 주변 온도가 -10^ 40^(14^ 104^) .인 환경에보관하십시오. 배터리의 온도가 올바르면 다시 사용할 수 있습니다.
배터리 온도 표시등이 깜박입니다. 배터리가 온도 한계에 거의 도달했습니다.	속도 및/또는 워크로드를 줄이십시오.최적의 성능을 위해 배터리를 주변 온도가 +10^ +30^(50^ 86^) 인 환경에 보관하십시오.
배터리가 충전기에 있는 동안 배터리온도 표시등이 켜집니다.	온도 편차, 배터리가 너무 차갑거나너무 뜨거워서 충전할 수 없습니다.배터리가 식히거나 배터리를 실내로 옮겨 따뜻하게 만드십시오. 배터리의온도가 올바르면 다시 충전할 수 있습니다. 충전기를 주변 온도 5^ 40^(41^ 104^) 에서만 사용하십시오. 충전기를 햇빛이 비치지 않는 곳에 보관하십시오. 문제가 계속되면 대리점에 문의하십시오.
배터리 오류 표시등이 켜집니다. 배터리에 심각한 오류가 있습니다. 대리점에	콘의하십시오.

배터리 충전기

40-C500X^86
증상 발생 가능한 결합 가능한 절차
충전기의 충전 표시등이 노란색입니다.배터리 오류 표시등이 깜박이거나배터리 온도 표시등이 켜져 있습니다.	온도 편차, 즉 배터리가 너무 차갑거나 너무 뜨거워서 사용하거나 충전할 수 없습니다.	배터리가 너무 뜨거우면 충전기에 연결된 상태로 듣니다.충전기의 내장 팬이 배터리 온도를 낮줍니다. 배터리가 권장 온도가 되면 충전이 자동으로 시작됩니다.배터리가 너무 차가우면 실내로 옮기십시오. 배터리 온도가 권장 온도인 경우 충전을 계속합니다.작동 온도 범위를 준수하고 배터리 충전기의 사용자 설명서를 참조하십시오. 충전기를 햇빛이 비치지 않는 곳에 보관하십시오. 문제가 계속되면 대리점에 문의하십시오.
충전기의 충전 표시등이 노란색입니다. 배터리의 배터리 오류 표시 등이 켜져 있습니다.	배터리에 심각한 오류가 있습니다.	대리점에 문의하십시오.
충전기의 충전 표시등이 빨간색입니다.	충전기에 심각한 오류가 있습니다.	대리점에 문의하십시오.

운송,보관 및 폐기

운반 및 보관

-제공된 리튬 이온 배터리는 위험 물질 규제를 준수합니다.

• 제삼자나 운송 중개인에 의해 이루어지는 상용 운송 에 대해서는 포장 및 라벨에 대한 특수 요구사항을 준 수하십시오.
• 제품을 보내기 전에 위험한 물건에 대한 특별한 교육을 받은 사람에게 문의하십시오. 모든 해당 국가 규정을 준수하십시오.

-배터리를 패키지에 넣을 때 개방된 접점에 테이프를 사용하십시오.배터리가 움직이지 않도록 패키지에 빙백하게 넣으십시오.
-보관하거나 운반할 때 항상 배터리를 분리합니다.
- 건조하고 습기 및 서리가 없는 공간에 배터리와 배터리 충전기를 보관하십시오.
- 정전기가 발생할 수 있는 장소에 배터리를 보관하지 마십시오. 배터리를 금속 상자에 보관하지 마십시오.
- 온도가 5°C\~25°C(41°F\~77°F) 사이이고 햇별이 비치지 않는 곳에 배터리를 보관하십시오.
- 온도가 5°C\~45°C(41°F\~113°F) 사이이고 햇별이 비치지 않는 곳에 배터리 충전기를 보관하십시오.
- 주변 온도가 5°C\~40°C(41°F\~104°F)일 때만 배터리 충전기를 사용하십시오.
- 장기간 보관하기 전에 배터리를 30%\~50% 충전하십시오.
-배터리 충전기를 폐쇄되고 건조한 공간에 보관하십시오.
- 보관 중에는 배터리를 배터리 충전기에서 멀리 보관 하십시오. 어린이 및 기타 인가되지 않은 사람이 장비를 만지지 못하게 하십시오. 잠글 수 있는 공간에 장비를 보관하십시오.

• 제품을 장기간 보관하기 전에 청소하고 전체 서비스를 수행하십시오.
• 운반 및 보관 중에 부상이나 제품의 손상을 방지하려면 제품의 운송용 보호대를 사용하십시오.
• 제품을 안전하게 고정하여 운반하십시오.

폐기

기호는 제품이 가정용 폐기물이 아님을 의미합니다. 전기 및 전자 장비의 경우 현지 수거 시스템을 통해 재활용하십시오. 이는 올바른 수명 종료 폐기물 관리에 기여합니다. 자세한 내용은 현지 당국, 국내 폐기물 서비스, 대리점 또는 판매점에 문의하십시오. 유해 물질 존재 가능성으로 인해 잘못된 폐기는 환경 및 인간의 건강에 잠재적으로 부정적인 영향을 미칠 수 있습니다.

주: 기호는 제품 또는 제품 패키지에 표시됩니다.

기술 정보

기술 정보

	520iHT4
모터
모터 유형 BLDC(무브러시) 36V
중량^87
배터리를 제외한 중량(kg) 5.4
배터리 포함 중량(기본 배터리 40-B220X), kg 6.8
소음 배출 ^88
소음 출력 수준, 측정 dB(A) 92
소음 출력 수준, 보장 LwA dB(A) 94
소음 수준
EN 62841-1, EN62841-4-2에 따라 측정된 작업자 청각에서의 음압 수준, dB(A) 80
진동 수준 ^89
진등 수준( a_h ), 전면/후면 핸들, m/s^2 EN 62841-1, EN62841-4-2에 의거 2.0/2.0
방수 수준
IPX4 90	있음
절단 장비
유형 양면
날 길이, mm 550
SavE 모드의 날 속도 절단 횟수/분 3200
SavE 모드가 아닌 경우의 날 속도 절단 횟수/분 4000

액세서리

인가된 배터리

배터리	BLi200 40-B220X
유형 리튬이온 리튬이온
배터리 용량(Ah) 5.2 6.0
공칭 전압, V 36 36
중량, kg(lb) 1.3(2.9) 1.4(3.1)

인가된 배터리 충전기

배터리 충전기	QC330 40-C500X
입력 전압, V 100-240 100-240
주파수, Hz 50-60 50-60
전력, W	330	500

준수 선언문

EU 준수 선언문

당사(Husqvarna AB, SE-561 82 Huskvarna, Sweden, 전화: [phone])는 당사의 전적인 책임하에 제품이

설명 배터리 작동식 풀	원예 재단기
브랜드 Husqvarna
유형 / 모델 520iHT4
식별 2023년도 일련번호부터 그 이후

다음의 EU 지침 및 규정을 모두 준수하고

규정 설명
2006/42/EC “장비류 관련”
2014/30/EU "자기 호환성 관련"
2011/65/EU "위험 물질에 관한 제한"
2000/14/EC “외부 소음 관련”

다음과 같은 표준 및/또는 기술 사양이 적용되었음을 선언합니다. EN 62841-1:2015, EN 62841-4-2:2020, EN 55014-1:2017 +A11:2020, EN 55014-2:1997+A2:2008, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden에서 2006/42/EC 별첨 IX에 따라 자발적 유형 검사를 실시했습니다.

SMP Svensk Maskinprovning AB는 협의회 지침 2000/14/EC의 부록 V에 따라 합의를 확인했습니다. 인증 서 번호: 01/094/025

소음 배출에 관한 정보는 기술 정보 페이지의 247을(를) 참조하십시오.

Huskvarna 2023-12-01
