BRUKSANVISNING 215iHD55 HUSQVARNA

Huskvarna, 2022-10-31 Claes Losdal, menadžer sektora za istraživanje i razvoj, Husqvarna AB Odgovoran za tehničku dokumentaciju Introduktion Produktbeskrivning Husqvarna 215iHD55 är en batteridriven häcksax med elmotor. Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information. Avsedd användning Använd produkten för att klippa grenar och kvistar. Använd inte produkten till annat. Produktöversikt (Fig. 1)

18. Ström- och varningsindikator

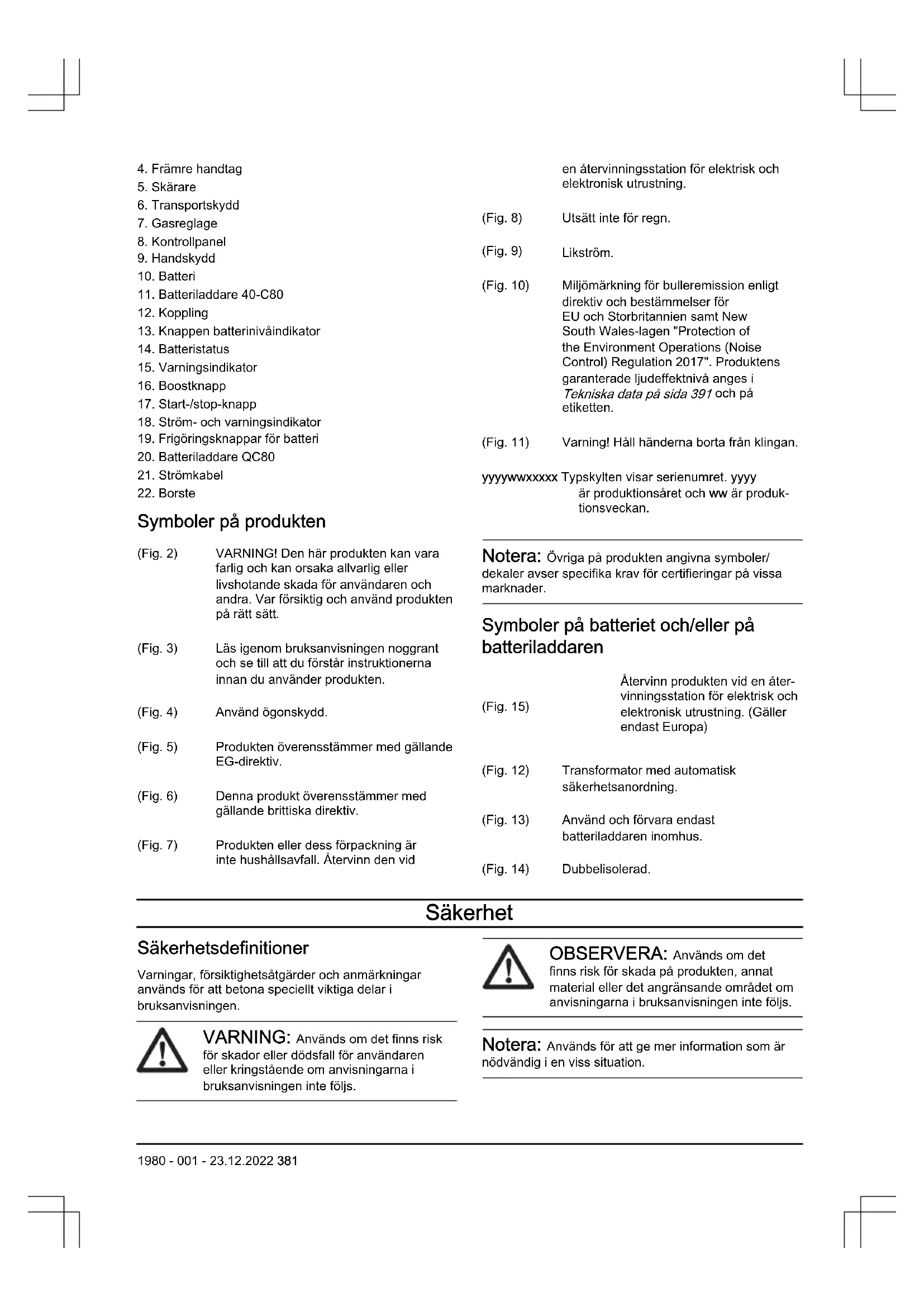

Symboler på produkten (Fig. 2) VARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande skada för användaren och andra. Var försiktig och använd produkten på rätt sätt. (Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder produkten. (Fig. 4) Använd ögonskydd. (Fig. 5) Produkten överensstämmer med gällande EG-direktiv. (Fig. 6) Denna produkt överensstämmer med gällande brittiska direktiv. (Fig. 7) Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. (Fig. 8) Utsätt inte för regn. (Fig. 9) Likström. (Fig. 10) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 391 och på etiketten. (Fig. 11) Varning! Håll händerna borta från klingan. yyyywwxxxxx Typskylten visar serienumret. yyyy är produktionsåret och ww är produk- tionsveckan. Notera: Övriga på produkten angivna symboler/ dekaler avser specifika krav för certifieringar på vissa marknader. Symboler på batteriet och/eller på batteriladdaren (Fig. 15) Återvinn produkten vid en åter- vinningsstation för elektrisk och elektronisk utrustning. (Gäller endast Europa) (Fig. 12) Transformator med automatisk säkerhetsanordning. (Fig. 13) Använd och förvara endast batteriladdaren inomhus. (Fig. 14) Dubbelisolerad. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. 1980 - 001 - 23.12.2022 381Allmänna säkerhetsvarningar för elverktyg VARNING: Läs igenom alla säkerhetsinstruktioner och varningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/ eller allvarliga skador. Notera: Spara alla varningar och instruktioner som referens. I varningarna syftar termen ”elverktyg” på ett verktyg som antingen är anslutet till nätspänningen (med sladd) eller drivs av batteri (sladdlöst). Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte elverktyg i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från elverktyget kan antända damm eller ångor.

• Håll barn och åskådare på avstånd när du använder elverktyg. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Elverktygets stickkontakt måste passa i vägguttaget. Förändra aldrig stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elverktyg. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rörledningar, värmeelement, spisar och kylskåp. Om din kropp är jordad ökar risken för elektrisk stöt.

• Utsätt inte elverktyg för regn eller väta. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra elverktyget, eller för att koppla ur elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

• När du använder ett elverktyg utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra elverktyget i en fuktig miljö ska du använda en jordfelsbrytare. Med jordfelsbrytare minskar risken för elektriska stötar. VARNING: Rengör inte maskinen med högtryckstvätt, eftersom vatten kan tränga in i elsystemet eller motorn och orsaka maskinskador eller kortslutning. Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte elverktyg om du är trött, har druckit alkohol eller om du har tagit droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder ett elverktyg kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

• Förebygg att maskinen startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri samt innan du tar upp eller bär verktyget. Risken för olyckor är stor om du bär elverktyg med fingret på strömbrytaren eller tillför ström till elverktyg med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på verktyget. Nycklar som lämnas kvar i elverktygets rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över elverktyget i oväntade situationer.

• Ta på dig ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att känna dig för trygg och bli för avslappnad även om du har erfarenhet av regelbunden användning av verktyg så att du börjar strunta i verktygets säkerhetsprinciper. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.

• Vibrationsnivån vid användning av elverktyget kan skilja sig från det angivna totala värdet beroende på hur verktyget används. Användarna bör fastställa säkerhetsåtgärder för att skydda sig själva som är baserade på en uppskattning av exponeringen vid faktiska användningsförhållanden (med beaktande av alla delar av arbetscykeln, som när verktyget är avstängt, när det går på tomgång och när det används). Använda och underhålla elverktyg

• Bruka inte våld eller onödig kraft. Använd det elverktyg som är rätt för ditt syfte. Med rätt elverktyg utför du ett bättre och säkrare jobb med den hastighet som elverktyget är utformat för.

• Använd inte elverktyget om du inte kan starta och stänga av det med strömbrytaren. Elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör

1980 - 001 - 23.12.2022justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

• Förvara elverktyg som inte används utom räckhåll för barn. Se till att personer som inte tidigare har hanterat verktyget, eller som inte har läst instruktionerna, inte använder det. Elverktyg är farliga om de används av ovana användare.

• Underhållning av elverktyg och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka elverktygets funktion. Om elverktyget är skadat ska det repareras innan det används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på elverktyget.

• Håll kapverktyg skarpa och rena. Kapverktyg med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

• Använd elverktyget och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyg andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra verktyget i oväntade situationer. Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast produkter med särskilt avsedda batteripack. Användning av andra batteripack kan innebära risk för skada och brand.

• När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du uppsöka läkare. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan fungera på ett oväntat sätt vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om det utsätts för brand eller temperaturer över 130°C kan en explosion inträffa.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör som endast använder identiska reservdelar underhålla elverktyget. På så sätt garanterar du att säkerheten kring ditt elverktyg upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för häcksax – personsäkerhet

• Använd båda händerna när du använder häcksaxen. Om du bara använder en hand kan du tappa kontrollen och få allvarliga personskador.

• Håll alla delar av din kropp borta från klingan. Ta inte bort klippt material och håll inte i material som ska klippas när knivarna är i rörelse. Knivarna fortsätter att röra sig när du har stängt av brytaren. Ett ögonblick av ouppmärksamhet när du använder häcksaxen kan leda till allvarlig personskada.

• Bär häcksaxen i handtaget med kniven stoppad. Var försiktig så att du inte trycker på någon strömbrytare. Om du använder häcksaxen på rätt sätt minskar du risken för att starta den av misstag och för att skada dig på knivarna.

• Montera alltid skyddet på knivarna när du transporterar eller förvarar häcksaxen. Genom att hantera häcksaxen på rätt sätt kan du minska risken för att skada dig på knivarna.

• När du tar bort material som har fastnat eller utför service på enheten måste du se till att alla strömbrytare är avstängda och att batteripacket är borttaget eller frånkopplat. Om häcksaxen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.

• Håll bara i häcksaxens isolerade greppytor eftersom knivbladet kan komma i kontakt med dolda ledningar. Om kniven kommer i kontakt med en strömförande ledning kan metalldelarna på häcksaxen bli strömförande och ge dig en elektrisk stöt.

• Håll alla nätsladdar borta från skärområdet. Det kan finnas dolda nätsladdar i buskar som du kan råka skära av med klingan.

• Använd inte häcksaxar i dåligt väder, i synnerhet vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• FARA! Håll händer borta från knivbladet. Kontakt med knivbladet orsakar allvarliga personskador. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. 1980 - 001 - 23.12.2022 383• För att undvika ofrivillig start av maskinen ska batteriet avlägsnas.

• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Felaktigt underhåll kan leda till skador eller dödsfall.

• Kontrollera produkten före användning. Se Att göra innan du startar produkten på sida 388 . Använd inte en defekt produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.

• Barn ska övervakas för att garantera att de inte leker med produkten. Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/ eller batteriet använda eller underhålla den. Lokala föreskrifter kan reglera användarens ålder.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten oåtkomlig för barn.

• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren och andra. Notera: Nationella eller lokala lagar kan reglera användningen. Följ givna föreskrifter. Säkerhetsinstruktioner för drift VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.

• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.

• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder osv. eftersom det innebär ökade risker.

• Felaktiga knivar kan öka risken för olyckor.

• Låt aldrig barn använda eller vara i närheten av produkten. Eftersom produkten är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Koppla därför alltid ur batteriet när produkten inte är under uppsikt.

• Se till att inga människor eller djur kommer närmare än 15meter under arbetets gång. När flera användare arbetar på samma område ska säkerhetsavståndet vara minst 15meter. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Inspektera alltid arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, ståltråd, snören med mera, som kan slungas iväg eller sno in sig i skärutrustningen.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Håll god balans och säkert fotfäste under hela tiden. Sträck dig inte för långt.

• Vid förflyttning till annat område ska produkten inaktiveras. Fäst transportskyddet när produkten inte används.

• Ställ aldrig ner produkten om du inte har inaktiverat den och tagit ur batteriet. Lämna inte produkten utan uppsikt när den är påslagen.

• Se till att inga kläder eller kroppsdelar kommer i kontakt med skärutrustningen när produkten används.

• Om någonting fastnar i knivarna när du använder produkten ska du stänga av och inaktivera produkten. Se till att skärutrustningen stannar helt. Ta ur batteriet innan du rengör, kontrollerar eller reparerar produkten och/eller knivarna.

• Håll händer och fötter borta från skärutrustningen tills den har stannat helt när produkten är avaktiverad.

• Se upp för grenbitar som kan slungas iväg när du klipper. Klipp inte för nära marken där stenar eller andra lösa föremål kan slungas iväg.

• Varning för utslungade föremål. Godkända ögonskydd ska alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.

1980 - 001 - 23.12.2022• Använd båda händerna när du håller produkten. Håll produkten vid sidan av kroppen. (Fig. 16) Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den kan minska effekten av eventuella skador. Prata med din återförsäljare för mer information.

• Använd skyddshjälm där det finns risk för fallande föremål. (Fig. 17)

• Använd godkända hörselskydd. Långvarig exponering för buller kan ge bestående hörselnedsättning. (Fig. 18)

• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA och SS-EN 166 i EU- länder. (Fig. 19)

• Använd skyddshandskar vid drift och underhåll. (Fig. 20)

• Använd skyddsstövlar eller skor med halkfri sula. (Fig. 21)

• Ha på dig kläder i slitstarkt material. Kläderna måste vara åtsittande, men ska inte begränsa dina rörelser. Använd långbyxor och lägg håret bakom axlarna. Använd inte smycken eller öppna skor.

• Ha första förband nära till hands. (Fig. 22) Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningarna under rubriken Produktöversikt på sida

för att få reda på var dessa delar är placerade på produkten. Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information. VARNING: Använd aldrig en produkt med defekta säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad. Kontrollera knappsatsen

1. Tryck in och håll start-/stoppknappen (A) intryckt.

(Fig. 23) a) Produkten är påslagen när lysdioden (B) lyser. b) Produkten är avstängd när lysdioden (B) är släckt.

Knappsats på sida 390 om varningsindikatorn (C) lyser eller blinkar. Kontrollera brytaren på främre handtaget Brytaren på främre handtaget förhindrar oavsiktlig start. När du trycker på brytaren på främre handtaget frikopplas gasreglaget. När greppet om handtaget släpps återgår både gasreglaget och brytaren på främre handtaget till sina respektive ursprungslägen.

1. Se till att gasreglaget och brytaren på främre

handtaget rör sig fritt samt att returfjädern fungerar som den ska.

5. Släpp brytaren på främre handtaget och se till att

skärutrustningen stannar helt. Kontrollera handskyddet Handskyddet skyddar händerna mot oavsiktlig kontakt med knivarna.

1. Stäng av produkten.

2. Ta bort batteriet.

3. Kontrollera att handskyddet sitter fast ordentligt.

4. Inspektera om handskyddet är skadat.

1980 - 001 - 23.12.2022 385Kontrollera knivarna och knivskydden Knivarnas längre delar (A) fungerar som klingskydd.

1. Stäng av produkten.

4. Se till att knivarna och knivskydden inte är skadade

eller böjda. Byt ut knivarna och knivskydden om de är skadade eller böjda. (Fig. 26) Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast BLi and 40-B-batteriet. Se Tekniska data på sida 391 . Batteriet har krypterad programvara.

• Använd det uppladdningsbara BLi and 40-B- batteriet som strömförsörjning endast för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Använd inte batterier som inte är laddningsbara.

• Placera inte föremål i luftspringorna på batteriet.

• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/ eller kemiska brännskador.

• Håll batteriet borta från regn och fuktiga förhållanden.

• Håll batteriet borta från mikrovågor och högt tryck.

• Försök inte ta isär eller krossa batteriet.

• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och tvål och kontakta läkare. Om du får vätska i ögonen ska du inte gnugga, utan spola med vatten i minst 15minuter och kontakta läkare.

• Använd batteriet vid temperaturer mellan –10°C (14°F) och 40°C (114 °F).

• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra produkten, batteriet och batteriladdaren på sida 389

• Använd inte ett defekt eller skadat batteri.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken.

• Håll batteriet utom räckhåll för barn. Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.

• Använd inte andra batteriladdare än den som medföljde produkten. Använd endast QC80- och 40-C80-laddare när du laddar BLi and 40-B- utbytesbatterier.

• Försök inte plocka isär batteriladdaren.

• Använd aldrig defekta eller skadade batteriladdare.

• Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden.

• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte sladden kläms i dörrar, stängsel eller liknande.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Se till att batteriladdaren inte är övertäckt. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet utomhus. Ladda inte batteriet vid fuktiga förhållanden.

• Använd endast batteriladdaren i temperaturer mellan 5°C (41°F) och 40°C (104°F). Använd laddaren i en miljö med bra luftflöde, som är torr och fri från damm.

• Placera inte föremål i kylningsöppningar på batteriladdaren.

• Anslut inte batteriladdarens kontakter till metallföremål eftersom batteriladdaren kan kortslutas.

• Använd godkända eluttag som inte är skadade. Se till att batteriladdarens sladd inte är skadad. Om förlängningsladd används, se till att den inte är skadad.

• Ladda aldrig batterier som inte är laddningsbara i batteriladdaren. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den

1980 - 001 - 23.12.2022här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaltillbehör. Montering Introduktion I det här avsnittet beskrivs hur du monterar och ställer in produkten. VARNING: Läs igenom kapitlet om säkerhet och monteringsanvisningarna innan du monterar produkten. Ansluta batteriet till produkten VARNING: Använd endast Husqvarna- originalbatterier i produkten.

låses på plats när du hör ett klickljud. (Fig. 27) OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte korrekt installerat. Det kan orsaka skador på produkten. Montera batteriladdaren (40-C80) på väggen OBSERVERA: Använd inte en elektrisk skruvmejsel för att montera batteriladdaren på väggen. En elektrisk skruvmejsel kan skada batteriladdaren.

1. Montera batteriladdaren på väggen med de 2

skruvarna (B). Använd väggpluggar (A) vid behov. (Fig. 28)

2. Montera de 2 skruvhålspluggarna (C).

3. Anslut batteriladdarens nätsladd till ett vägguttag.

Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Batteri VARNING: Läs och förstå säkerhetskapitlet innan du använder batteriet. Läs noga igenom bruksanvisningen som medföljer batteriet och batteriladdaren. Förvara batteriet och batteriladdaren i rätt omgivningstemperatur. Omgivningstemperatur Användning av batteri 5°C–40°C Laddning av batteri 5°C–40°C Batteristatus Displayen visar laddningsstatusen och om det föreligger problem med batteriet. (Fig. 29) LED-kontrollampa Batteristatus (laddningsstatus) BLi10 40-B70 Fyra lysdioder lyser Ej tillämpligt Batteriet är 76%–100% laddat. Tre lysdioder lyser Batteriet är 76%–100% laddat. Batteriet är 51%–75% laddat. Två lysdioder lyser Batteriet är 51%–75% laddat. Batteriet är 26%–50% laddat. En lysdiod lyser Batteriet är 26%–50% laddat. Batteriet är 6%–25% laddat. 1980 - 001 - 23.12.2022 387LED-kontrollampa Batteristatus (laddningsstatus) BLi10 40-B70 En lysdiod blinkar Batteriet är 0%–25% laddat. Batteriet är 0%–5% laddat. Ladda batteriet OBSERVERA: Anslut batteriladdaren till den spänning och frekvens som anges på typskylten.

1. Anslut strömkabeln till batteriladdaren.

2. Anslut batteriladdaren till ett jordat nätuttag.

Laddningslampan blinkar en gång. (Fig. 30) (Fig. 31)

3. Anslut batteriet till batteriladdaren. Den gröna

lampan tänds. Ladda batteriet i högst 24 timmar. (Fig. 32) (Fig. 33)

4. Tryck på batteriindikatorknappen. Batteriet är

fulladdat när alla indikatorlampor lyser.

5. Dra ut nätkontakten för att koppla bort

batteriladdaren från nätuttaget. Dra inte i nätsladden.

6. Ta ut batteriet ur batteriladdaren.

Att göra innan du startar produkten

1. Undersök arbetsområdet. Avlägsna föremål som kan

2. Inspektera skärutrustningen. Kontrollera att knivarna

är vassa, och att de inte har några sprickor och skador.

3. Kontrollera att produkten fungerar korrekt.

Kontrollera att alla muttrar och skruvar är åtdragna.

4. Se till att handtag och säkerhetsanordningar inte är

skadade och är rätt anslutna. Använd inte en produkt med delar som saknas eller som ändrats från den första specifikationen. Använd skyddshandskar när det är nödvändigt.

5. Se till att kåporna inte är skadade och är korrekt

anslutna innan du använder produkten. Starta produkten

1. Tryck på start-/stop-knappen tills den gröna

lysdioden tänds. (Fig. 34)

1. Börja nära marken och flytta produkten upp längs

häcken när du klipper sidorna. Se till att produktens chassi inte vidrör häcken. (Fig. 36) VARNING: Se till att skärutrustningens spets inte vidrör marken.

2. Håll produkten nära kroppen för en stabil

3. Var försiktig och använd produkten långsamt.

Använda SavE-funktionen Den här produkten har en energisparfunktion, SavE. Notera: SavE-funktionen minskar inte produktens klippkraft.

1. Tryck på SavE-knappen på knappsatsen.

2. Kontrollera att den gröna lysdioden tänds.

3. Tryck på SavE-knappen igen för att koppla från

funktionen. Den gröna lampan slocknar. (Fig. 37) Automatisk avstängningsfunktion Produkten har en avstängningsfunktion som stoppar produkten om den inte används. Den gröna lysdioden för start/stopp-indikering släcks och produkten stannar efter 180 sekunder. Stoppa produkten

1. Släpp gasreglaget och brytaren på främre handtaget.

3. Tryck på frigöringsknapparna på batteriet och ta ut

batteriet. (Fig. 38) Underhåll Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du utför underhållsarbete på produkten. VARNING: Ta ur batteriet innan du utför underhåll på produkten. 388 1980 - 001 - 23.12.2022Underhållsschema Nedan följer en lista över de underhållssteg som ska utföras på produkten. Underhåll Före an- vändning Varje vecka Varje månad Rengör produktens yttre delar. X Kontrollera att ON/OFF-knappen fungerar som den ska och inte är skadad. X Kontrollera att gasreglaget och brytaren på främre handtaget fungerar korrekt säkerhetsmässigt.

Se till att samtliga kontroller fungerar och inte är skadade. X Se till att knivbladet och knivskyddet inte har några sprickor och att de inte är skadade. Byt ut knivbladet eller knivskyddet om de har sprickor eller om de har utsatts för slag.

Byt knivbladet om det är böjt eller skadat. X Se till att handskyddet inte är skadat. Byt ut skyddet om det är skadat. X Se till att skruvar och muttrar är åtdragna. X Se till att batteriet inte är skadat. X Se till att batteriet är laddat. X Se till att batteriladdaren inte är skadad. X Kontrollera att skruvarna som håller fast knivbladen är ordentligt åtdragna. X Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslutnin- gen mellan batteriet och batteriladdaren.

Kontrollera att borstenheten inte är skadad. X Undersöka batteriet och batteriladdaren

1. Undersök om batteriet har skador, till exempel

2. Undersök om batteriladdaren har skador, till exempel

3. Kontrollera att anslutningssladden till batteriladdaren

är oskadad och att inga sprickor finns. Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

2. Rengör batteriet och batteriladdaren med en torr

trasa. Håll batteriets styrspår rena.

3. Kontrollera att kontakterna på batteriet och

batteriladdaren är rena innan batteriet sätts i batteriladdaren eller i produkten. Undersöka kniven

1. Rengör kniven från oönskat material med ett

rostskyddsrengöringsmedel före och efter du använder produkten.

2. Undersök om knivens eggar har skador och

3. Använd en fil för att ta bort grader på kniven.

4. Se till att knivarna kan röra sig fritt.

Rengöra och smörja knivarna

1. Ta bort oönskat material från knivarna innan och

efter du använder produkten.

2. Smörj knivarna före längre tids förvaring.

Notera: Prata med en serviceverkstad för mer information om rekommenderade rengöringsmedel och smörjmedel. 1980 - 001 - 23.12.2022 389Rengöra växeln Smörj växelhuset om växeln har demonterats av en godkänd serviceverkstad.

• Använd specialfett från Husqvarna. Prata med en serviceverkstad för mer information om rekommenderat fett.

• Använd endast en liten mängd speciellt fett av hög kvalitet. OBSERVERA: Fyll inte växelhuset helt. Felsökning Knappsats LED-skärm Eventuella fel Möjliga lösningar Lysdioden för fel blinkar. Överbelastning Skärutrustningen kan inte röra sig fritt. Frigör skärutrustningen. Temperaturavvikelse Låt produkten svalna. Produkten startar inte. Tryck på gasreglaget och tryck samti- digt på startknappen. Släpp gasreglaget och stoppa pro- dukten. Lysdioden för fel tänds med rött ljus. Man måste utföra service på produkt-

Vänd dig till en serviceverkstad. Batteri LED-display Eventuella fel Möjlig åtgärd Den gröna lysdioden blinkar. Låg batterispänning. Ladda batteriet. Lysdioden för fel blinkar. Temperaturavvikelse. Använd batteriet vid temperaturer mellan -10°C (14°F) och 40°C (104°F). För hög spänning. Se till att nätspänningen är i linje med det värde som anges på produktens typskylt. Ta ut batteriet ur batteriladdaren. Lysdioden för fel lyser. För stor batteriskillnad (1V). Vänd dig till en serviceverkstad. Batteriladdare Problem Eventuella fel Möjlig lösning Laddningslampan lyser rött. Permanent batteriladdarfel. Prata med en återförsäljare. Laddningslampan blinkar grönt. Temperaturavvikelse: batteriet är för kallt eller varmt för att användas eller laddas. Låt batteriet svalna eller vänta tills det har blivit varmare. När batteriet har rätt temperatur kan du använda och ladda det. Använd batteriladda- ren i omgivningstemperaturer mellan 5 °C (41 °F) and 40 °C (104 °F). Laddningslampan blinkar rött. Trasigt batteri. Prata med en återförsäljare. 390 1980 - 001 - 23.12.2022Transport, förvaring och kassering Transport och förvaring

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan 5 och 25°C, och inte i direkt solljus.

• Förvara batteriladdaren på en plats där temperaturen är mellan 5och 45°C, och inte i direkt solljus.

• Använd endast batteriladdaren när omgivningstemperaturen är mellan 5 och 40°C.

• Ladda batteriet till 30–50% innan du förvarar det under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.

• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

• Sätt fast produkten under transport. Avyttring av batteriet, laddaren och produkten Symbolerna på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador. Kontakta lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information om hur produkten kan återvinnas. Tekniska data Tekniska data 215iHD55 Motor Motortyp BLDC Vikt Vikt utan batteri, kg 3,6 Skärare Typ Dubbelsidig Knivlängd, mm 550 Knivhastighet, klipp/min (med SavE-läge) 2400 Knivhastighet, klipp/min (utan SavE-läge) 3000 1980 - 001 - 23.12.2022 391215iHD55 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 87 Ljudeffektnivå, garanterad L

Ljudnivåer Ljudtrycksnivå vid användarens öra, uppmätt enligt EN 62841-4-2, dB(A) 79 Vibrationsnivåer

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresulta- tet och variationen mellan olika produkter av samma modell enligt direktiv 2000/14/EG.

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1,5 m/s

Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för jämförelse av ett verktyg med ett annat. Det deklarerade totala vibrationsvärdet kan även användas vid en preliminär bedömning av exponering. 392 1980 - 001 - 23.12.2022Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Batteridriven häcksax Varumärke Husqvarna Typ/Modell 215iHD55 Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EC ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-4-2:2019, EN 62841-1:2015+A11:2022, EN 55014-1:2021, EN 55014-2:2021, EN IEC63000:2018. För information om bulleremissioner, se Tekniska data på sida 391
