Typ výrobku	Akumulátorové nůžky na živý plot
Značka	Husqvarna
Model	215iHD55
Motor	BLDC (bez kartáčů)
Hmotnost (bez baterie)	3,6 kg
Typ nože	Oboustranný nůž
Délka nože	550 mm
Rychlost řezání (normální režim)	3000 střihů/min
Rychlost řezání (režim SavE)	2400 střihů/min
Kompatibilní baterie	BLi10, 40-B70 (Lithium-ion 36 V)
Kompatibilní nabíječka	QC80, 40-C80 (100-240 V, 50-60 Hz)
Zaručená hladina akustického výkonu	90 dB(A)
Hladina akustického tlaku u ucha	79 dB(A)
Hladina vibrací (přední/zadní)	1,319 / 1,234 m/s²
Bezpečnostní ochrana	Ochrana proti zpětnému rázu, přední spoušť, automatické zastavení
Určené použití	Řezání větví a větviček
Údržba	Pravidelné čištění a mazání nožů
Náhradní díly	Používejte originální díly Husqvarna
Funkce úspory	SavE (snižuje spotřebu bez ztráty výkonu)

Často kladené otázky - 215iHD55 HUSQVARNA

Jak spustit nůžky na živý plot?

Stiskněte tlačítko zapnutí/vypnutí, dokud se nerozsvítí zelená LED, poté stiskněte spoušť přední rukojeti a nakonec spoušť výkonu.

Jak vyměnit baterii?

Ujistěte se, že je výrobek vypnutý. Stiskněte uvolňovací tlačítka baterie a vyjměte ji. Vložte nabitou baterii, dokud neuslyšíte cvaknutí zámku.

Co dělat, když se nůž zasekne?

Okamžitě zastavte výrobek. Vyjměte baterii před uvolněním zaseknutého předmětu. Očistěte nůž a zkontrolujte poškození.

Jak udržovat nože?

Čistěte nože antikorozním prostředkem před a po použití. Pravidelně je mažte speciálním olejem na nože.

Jaká je výdrž baterie?

Výdrž závisí na kapacitě baterie a podmínkách použití. Zkontrolujte stav baterie pomocí LED indikátorů na baterii.

Jak používat režim SavE?

Stiskněte tlačítko SavE na klávesnici. Rozsvítí se zelená LED. Tento režim snižuje rychlost nožů pro úsporu baterie bez ztráty řezného výkonu.

Co dělat, když bliká kontrolka chyby?

Kontrolka chyby může indikovat přetížení nebo teplotní odchylku. Uvolněte řezací zařízení nebo nechte výrobek vychladnout.

Jak uložit přístroj?

Vyjměte baterii. Očistěte výrobek. Připevněte přepravní ochranu. Skladujte na suchém místě, chráněném před mrazem a mimo dosah dětí.

Mohu použít jinou baterii?

Ne, používejte pouze baterie schválené společností Husqvarna: BLi10 a 40-B70. Použití jiné baterie může představovat riziko.

Kde sehnat náhradní díly?

Obraťte se na autorizovaného prodejce Husqvarna nebo servisní dílnu. Vždy používejte originální díly kvůli bezpečnosti.

NÁVOD K OBSLUZE 215iHD55 HUSQVARNA

CS Návod k použití 34-48

DA Brugsanvisning 48-62

Husqvarna 215iHD55 jsou akumulátorové nůžky na živý plot s elektrickým motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého servisního prodejce.

Popis výrobku

(Obr. 1) 1. Návod k používání

Doporučené použití

Používejte výrobek ke střihání větviček. K jiným činnostem výrobek nepoužívejte.

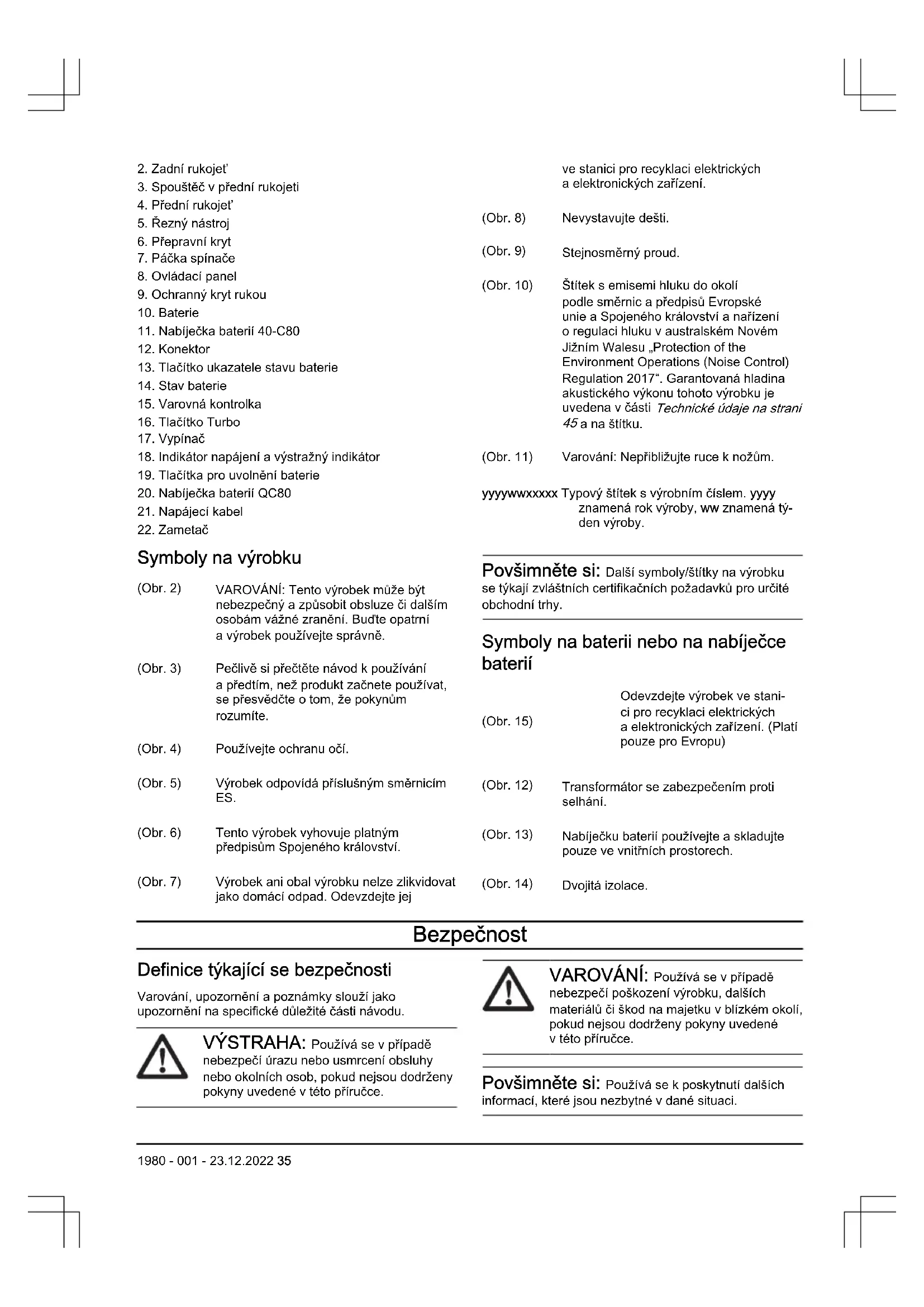

2. Zadní rukojeť		ve stanici pro recyklaci elektrických a elektronických zařízení.
3. Spouštěč v přední rukojeti
4. Přední rukojeť
5. Řezný nástroj	(Obr. 8)	Nevystavujte dešti.
6. Přepravní kryt
7. Páčka spínače	(Obr. 9)	Stejnosměrný proud.
8. Ovládací panel
9. Ochranný kryt rukou	(Obr. 10)	Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 45 a na štítku.
10. Baterie
11. Nabíječka baterií 40-C80
12. Konektor
13. Tlačítko ukazatele stavu baterie
14. Stav baterie
15. Varovná kontrolka
16. Tlačítko Turbo
17. Vypínač
18. Indikátor napájení a výstražný indikátor	(Obr. 11)	Varování: Nepřibližujte ruce k nožům.
19. Tlačítka pro uvolnění baterie
20. Nabíječka baterií QC80	yyyywwxxxxx	Typový štítek s výrobním číslem. yyyy znamená rok výroby, ww znamená týden výroby.
21. Napájecí kabel
22. Zametač

Symboly na výrobku

(Obr. 2)	VAROVÁNÍ: Tento výrobek může být nebezpečný a způsobit obsluze či dalším osobám vážné zranění. Budťte opatrní a výrobek používejte správně.
(Obr. 3)	Pečlivě si přečtěte návod k používání a předtím, než produkt začnete používat, se přesvědčte o tom, že pokynům rozumíte.
(Obr. 4)	Používejte ochranu očí.
(Obr. 5)	Výrobek odpovídá příslušným směrnicím ES.
(Obr. 6)	Tento výrobek vyhovuje platným předpisům Spojeného království.
(Obr. 7)	Výrobek ani obal výrobku nelze zlikvidová jako domácí odpad. Odevzdejte jej

Povšimněte si: Další symboly/štítky na výrobku se týkají zvláštních certifikačních požadavků pro určité obchodní trhy.

Symboly na baterii nebo na nabíječce baterií

(Obr. 15)	Odevzdejte výrobek ve stani-ci pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)
(Obr. 12)	Transformátor se zabezpečením proti selhání.
(Obr. 13)	Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorech.
(Obr. 14)	Dvojitá izolace.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Povšimněte si: Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje bud nástroj napájený ze sítě (kabelem), nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj za kabel nenoste. Za kabel netahejte a neodpojujte nástroj od sitě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškodťe ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo zamotaný kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

VÝSTRAHA: Zařízení neumývejte

pod tlakem. Voda by mohla vniknout do elektrického systému nebo do motoru a zařízení poškodit nebo způsobit zkrat.

Osobní bezpečnost

• Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.
• Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se príliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s nástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.
• Emise vibrací během skutečného používání elektrického nástroje se mohou lišit od deklarované celkové hodnoty podle způsobu použití nástroje. Uživatelé musí podniknout bezpečnostní opatření, která je ochrání, založená na odhadu rizik při skutečných podmínkách během používání (musí vzít v úvahu všechny části provozního cyklu, kromě zapínání např. také vypínání a běh stroje ve volnoběžných otáčkách).

Použití elektrických nástrojů a péče o ně

- Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.

• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo vytáhněte z nástroje baterie, pokud je to možné. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.
• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Udržujte elektrické nástroje a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.
• Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
  • V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.

• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

• Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní upozornění týkající se plotostřihu – Bezpečnost osob

• Při práci držte nůžky na živý plot oběma rukama. Držení jen jednou rukou může způsobit ztrátu kontroly nad nůžkami a vést k vážnému zranění osob.
• Všechny části těla udržujte mimo dosah střihací lišty. Dokud se nože pohybují, neodstraňujte nastřihaný materiál ani materiál nepřídřujte. Nože se pohybují i po vypnutí spínače. Při práci s nůžkami na živý plot stačí okamžik nepozornosti a následkem může být vážný úraz.
• Při přinášení držte nůžky na živý plot se zastavenou řezací lištou za rukojeť a dbejte na to, aby nedošlo k nechtěnému kontaktu s vypínačem. Správnou manipulací s nůžkami na živý plot snížíte riziko neúmyslného spuštění a následného poranění noži
• Při přepravě nebo skladování nůžek na živý plot vždy nasadťe na střihací lištu ochranný kryt. Správnou manipulací s nůžkami na živý plot snížíte riziko poranění noži.
• Před odstraněním uvízlého materiálu nebo údržbou nástroje se ujistěte, že je vše vypnuto a baterie odpojena nebo vyjmuta. Neočekávaná aktivace nůžek nůžky na živý plot při odstraňování uvízlého materiálu nebo provádění údržby může mít za následek vážný úraz.
• Nůžky na živý plot držte pouze za izolované úchopy, protože lišta by se mohla dostat do kontaktu se skrytou kabeláží. Když se nože dostanou do kontaktu s vodičem pod proudem, elektrický proud se může prénést na obnažené kovové části nůžek na živý plot a mohlo by dojít k zásahu obsluhy elektrickým proudem.
• Udržujte všechny napájecí a jiné kabely mimo oblast řezání. Napájecí a další kabely se mohou nacházet

v plotě či křoví a mohlo by dojít k jejich náhodnému přeříznutí střihací lištou.

• Nůžky na živý plot nepoužívejte při špatném počasí, zvlášť pokud existuje riziko blesku. Snížíte tak riziko zasažení bleskem.
• NEBEZPEČÍ – Nepřibližujte ruce k noži. Kontakt se stříhací lištou může vést k vážnému zranění osob.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Aby nemohlo dojít k nechtěnému spuštění výrobku, vyjměte baterii.
• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.
• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.
• Před použitím výrobek zkontrolujte. Viz část Před spuštěním výrobku na strani 42. Nepoužívejte vadný výrobek. Dodržujte pokyny pro kontrolu, údržbu a servis popsané v této příručce.
• Děti by měly být pod dozorem, aby si s výrobkem nehrály. Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou k jejich používání vyškoleny. Věk obsluhy může být upraven místními zákony.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.
  • Výrobek uchovávejte mimo dosah dětí.
• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Povšimněte si: Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

• Nikdy výrobek nepoužívejte, když jste unaveni, po požití alkoholu či jiných drog nebo když uživáte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.
• Práce za nepříznivého počasí je únavná a často může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například v husté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd.
• Poškozené nože mohou zvýšit nebezpečí vzniku nehod.
• Nenechte děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož lze výrobek snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít k nebezpečí vážného úrazu. V době, kdy není výrobek plně pod dozorem, musí být odpojená baterie.
• Zajistěte, aby se během práce nevyskytovaly v okruhu 15 metrů žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe a zkontrolovali, zda se někdo nenachází v bezpečnostní zóně.
• Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem a aby nemohly přijít do kontaktu s řezacím nástavcem nebo volnými předměty, které odmrští řezací nástavec. Nepracujte ale s výrobkem, nemáte-li možnost přivolat pomoc v případě nehody.
• Vždy zkontrolujte pracovní oblast. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny řezacím nástavcem.
• Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.
• Neustále udržujte dobrou rovnováhu a pevný postoj. Nenatahujte se příliš daleko.
• Před přemístěním do jiné oblasti vypněte výrobek. Jestliže výrobek nepoužíváte, nasad'te přepravní kryt.
• Nikdy neodkládejte výrobek, dokud jej nedeaktivujete a nevyjmete baterii. Nenechávejte výrobek bez dozoru, když je spuštěný.
• Dbejte na to, aby se žádné části oděvu nebo těla nedostaly do kontaktu s řezacím nástavcem aktivovaného výrobku.

• Pokud nějaký předmět uvízne při používání výrobku v noži, vypněte jej a deaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním či opravou výrobku nebo nože vyjměte baterii.

• Při vypnutí výrobku se rukama ani nohama nepřibližujte k řezacímu nástavci, dokud se zcela nezastaví.

• Dávejte pozor na větve nebo pahýly, které mohou během řezání odlétávat. Nesekejte příliš blízko u země, odkud by mohly odlétávat kameny nebo jiné předměty.
• Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího nástavce. Odlétávající kamení nebo jiný materiál může zasáhnout zrak a způsobit oslepnutí nebo jiná vážná zranění.
• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.
• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna.
• Výrobek ovládejte oběma rukama. Výrobek držte u svého boku.

(Obr. 16)

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale pomáhají snížit míru poranění. Další informace získáte u svého prodejce.
• Používejte ochrannou přilbu tam, kde hrozí nebezpečí padajících předmětů.

(Obr. 17)

- Vždy používejte schválenou ochranu sluchu. - Dlouhodobé vystavování působení hluku může vést - k trvalému poškození sluchu.

(Obr. 18)

- Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.

(Obr. 19)

- Během provozu a údržby používejte ochranné rukavice.

(Obr. 20)

- Používejte ochrannou obuv s protiskluzovými podrážkami.

(Obr. 21)

- Noste oblečení vyrobené z pevné tkaniny. Váš oděv musí být přiléhavý, ale nesmí vás omezovat v pohybu. Noste dlouhé kalhoty a vlasy si stáhněte za ramena. Nenoste šperky ani otevřené boty.

- Mějte při ruce lékárničku.

(Obr. 22)

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Umístění těchto komponentů na výrobku naleznete v pokynech v kapitole Popis výrobku na strani 34.

Životnost výrobku se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obrat'te se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek nepoužívejte s vadnými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

Kontrola klávesnice

1. Stiskněte a podržte tlačítko pro spouštění/ zastavení (A). (Obr. 23)
   a) Výrobek je zapnutý, když svítí kontrolka LED (B). b) Výrobek je vypnutý, když kontrolka LED (B) nesvítí.
2. Pokud svítí nebo bliká varovná kontrolka (C), řídte se pokyny v části Klávesnice na strani 44.

Kontrola spouštěče v přední rukojeti

Spouštěč v přední rukojeti zabraňuje náhodnému spuštění. Při stisknutí spouštěče v přední rukojeti se uvolní páčka spínače. Při uvolnění rukojeti se páčka

spínače a spouštěč v přední rukojeti vrátí zpět do své původní polohy.

1. Zkontrolujte, zda se páčka spínače a spouštěč v přední rukojeti volně pohybují a zda vratná pružina funguje správně.
2. Nastartujte výrobek.
3. Stiskněte spouštěč v přední rukojeti. (Obr. 24)
4. Stiskněte páčku spínače. (Obr. 25)
5. Uvolněte spouštěč v přední rukojeti a zkontrolujte, zda se střihací nástavec zcela zastaví.

Ochranný kryt ruky chrání ruce před náhodným kontaktem s noži.

1. Zastavte výrobek.
2. Vyjměte baterii.
3. Zkontrolujte, že je ochranný kryt ruky správně nasazený.
4. Zkontrolujte, zda není ochranný kryt ruky poškozený.

Kontrola nožů a krytů nože

Delší části nožů (A) mají funkci krytů nožů.

1. Zastavte výrobek.
2. Vyjměte baterii.
3. Navlékněte si rukavice.
4. Přesvědčte se, že nože a kryty nožů nejsou poškozené nebo zkroucené. Pokud jsou poškozené nebo ohnuté, nože a kryty nožů vyměňte. (Obr. 26)

Bezpečnostní pokyny týkající se akumulátorů

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Používejte pouze baterii BLi and 40-B. Další informace jsou uvedeny v části Technické údaje na strani 45. Baterie je softwarově zašifrovaná.
• Používejte pouze baterii BLi and 40-B, která je dobíjecí a vhodná jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat akumulátoru.
• Nepoužívejte baterie, které nejsou určené k dobíjení.
• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny a/nebo chemické popáleniny.

• Chraňte baterii před deštěm a vlhkým prostředím.

• Chraňte baterii před mikrovlnami a vysokým tlakem.

• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody s mýdlem a vyhledejte lékařskou pomoc. Při zasažení očí kapalinou si je nemněte, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut a vyhledejte lékařskou pomoc.
• Baterii používejte při teplotě -10 až 40 °C (14 až 114 °F).
• Baterii ani nabíječku baterií nečistěte vodou. Další informace jsou uvedeny v části Čištění výrobku, baterie a nabíječky baterií na strani 43.
• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.
• Uchovávejte baterie mimo dosah dětí.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem. Při nabíjení náhradních baterií BLi and 40-B používejte výhradně nabíječky QC80 a 40-C80.
• Nabíječku baterií nerozebírejte.
• Nepoužívejte vadnou nebo poškozenou nabíječku.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Všechny kabely včetně prodlužovací udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby se kabel nezachytil mezi předměty, například do dveří, za plot a podobně.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.
• Používejte nabíječku baterií pouze v místech, kde je teplota v rozsahu 5 až 40 °C (41 až 104 °F). Nabíječku používejte v dobře větraném, suchém a bezprašném prostředí.

• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.

• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.

• Používejte schválené a nepoškozené síťové zásuvky. Zkontrolujte, zda není šňůra nabíječky baterií poškozena. Pokud používáte prodlužovací kabely, zkontrolujte, zda nejsou poškozeny.
  • V nabíječce nenabíjejte baterie, které nejsou dobíjecí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

- Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.

• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu k používání. Před provedením údržby a servisu většího rozsahu se obrat'te na servisního prodejce.
• Baterii ani nabiječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod.
• K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.
• Používejte pouze originální náhradní díly.

Montáž

Úvod

V této části je popsána montáž a nastavení produktu.

VÝSTRAHA: Před montáži produktu si pročtěte kapitolu bezpečnosti a montážní pokyny.

Instalace baterie do výrobku

VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Baterii plně nabijte.
2. Zatlačte baterii do držáku baterie výrobku. Baterie je zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 27)

VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie,

baterie je špatně vložená. Můžete tím výrobek poškodit.

Instalace nabíječky baterií (40-C80) na stěnu

VAROVÁNÍ: K instalaci nabíječky baterií na stěnu nepoužívejte elektrický šroubovák. Elektrický šroubovák může nabíječku poškodit.

1. Upevněte nabíječku baterií na stěnu pomocí 2 šroubů (B). V případě potřeby použijte hmoždinky (A). (Obr. 28)
2. Namontujte krytky na 2 šrouby (C).
3. Připojte napájecí kabel k nabíječce baterií a zásuvce.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Baterie

VÝSTRAHA: Než začnete s baterii pracovat, přečtěte si důkladně kapitolu

o bezpečnosti. Přečtěte si důkladně návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie 5–40 °C
Nabíjení baterie 5–40 °C

Stav baterie

Displej ukazuje stav nabití a zda došlo k problémům s baterií.

(Obr. 29)

Kontrolka LED Stav baterie (stav nabití)
Svítí 4 kontrolky LED Není k dispozici Baterie je nabitá na 76–100 %.
Svítí 3 kontrolky LED Baterie je nabitá na 76–100 %. Baterie je nabitá na 51–75 %.
Svítí 2 kontrolky LED Baterie je nabitá na 51–75 %. Baterie je nabitá na 26–50 %.
Svítí 1 kontrolka LED Baterie je nabitá na 26–50 %. Baterie je nabitá na 6–25 %.
Bliká 1 kontrolka LED Baterie je nabitá na 0–25 %. Baterie je nabitá na 0–5 %.

Nabití baterie

VAROVÁNÍ: Nabíječku baterií zapojte do zásuvky s hodnotami napětí a frekvence, které jsou uvedené na typovém štítku.

1. Připojte k nabíječce baterií napájecí kabel.
2. Zapojte nabíječku baterií do uzemněné zásuvky. Kontrolka LED nabíjení jednou blikne. (Obr. 30) (Obr. 31)
3. Připojte baterii k nabíječce baterií. Rozsvítí se kontrolka LED dobíjení. Baterii nabíjejte maximálně po dobu 24 hodin. (Obr. 32) (Obr. 33)
4. Stiskněte tlačítko kontrolky baterie. Baterie je plně nabitá, když se rozsvítí všechny kontrolky LED.
5. Vytažením napájecí zástrčky odpojte nabíječku baterií z elektrické zásuvky. Netahejte za napájecí kabel.
6. Vyjměte baterii z nabíječky.

Před spuštěním výrobku

1. Zkontrolujte pracovní oblast. Odstraňte předměty, které mohou být odmrštěny.
2. Zkontrolujte střihací nástavec. Přesvědčte se, že jsou nože ostré a nejsou naprasklé nebo poškozené.
3. Zkontrolujte, zda výrobek funguje správně. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.
4. Přesvědčte se, že rukojeť a bezpečnostní zařízení nejsou poškozena a jsou připojena správně. Nepoužívejte výrobek s chybějícími součástmi nebo takový, u kterého došlo ke změně oproti původní specifikaci. V případě potřeby použijte ochranné rukavice.
5. Před manipulací s výrobkem se přesvědčte, že kryty nejsou poškozené a jsou správně připojeny.

Spuštění výrobku

1. Stiskněte vypínač, dokud se nerozsvítí zelená kontrolka LED. (Obr. 34)
2. Stiskněte spouštěč v přední rukojeti na přední rukojeti. (Obr. 35)
3. Stiskněte páčku spínače. (Obr. 25)

Obsluha výrobku

1. Při stříhání boků začněte v blízkosti země a pohybujte výrobkem nahoru podél živého plotu. Zkontrolujte, zda se tělo výrobku nedotýká živého plotu. (Obr. 36)

VÝSTRAHA: Zkontrolujte, zda se přední část střihacího zařízení nedotýká země.

1. Drže výrobek v blízkosti těla a udržujte stabilní pracovní polohu.
2. Bud'te opatrní a výrobek používejte pomalu.

Použití funkce SavE

Tento výrobek je vybaven funkcí SavE, která snižuje spotřebu energie.

Povšimněte si: Funkce SavE nesnižuje řezný výkon výrobku.

1. Stiskněte tlačítko SavE na klávesnici.
2. Zkontrolujte, zda se rozsvítí zelená kontrolka LED.
3. Opětovným stiskem tlačítka SavE funkci vypnete. Zelená kontrolka LED zhasne. (Obr. 37)

Funkce automatického vypnutí

Výrobek je vybaven funkcí vypnutí, která zastaví výrobek, pokud není používán. Zelená kontrolka LED pro spouštění/zastavení zhasne a výrobek se po 180 sekundách vypne.

Zastavení výrobku

1. Uvolněte páčku spínače a spouštěč v přední rukojeti.

2. Stiskněte vypínač, dokud zelená kontrolka LED nezhasne.

3. Stiskněte uvolňovací tlačítka na baterii a vyjměte baterii. (Obr. 38)

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

Níže je uveden seznam kroků údržby, které musíte provést na výrobku.

VÝSTRAHA: Před prováděním údržby výrobku vyjměte baterii.

Údržba Před kaž-	dým pou-žitím	Týdně Měsíčně
Vyčistěte vnější povrch výrobku. X
Zkontrolujte, že tlačítko ZAP/VYP funguje správně a není poškozené. X
Zkontrolujte, zda páčka spínače a páčka v přední rukojeti fungují bezpečně. X
Zkontrolujte, zda fungují všechny ovládací prvky a zda nejsou poškozené. X
Zkontrolujte, zda nejsou na noži a krytu nože praskliny a zda nejsou poškozené. Pokud jsou na nich praskliny nebo byly vystaveny nárazu, nůž nebo kryt nože vyměňte.	X
Ohnutý nebo poškozený nůž vyměňte. X
Zkontrolujte, zda není ochranný kryt ruky poškozený. Poškozený kryt je nutné vyměnit.	X
Zkontrolujte, zda jsou šrouby a matice dotažené. X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není nabíječka baterií poškozená. X
Zkontrolujte, zda šrouby spojující nože jsou správným způsobem dotaženy. X
Zkontrolujte spojení mezi baterií a výrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.
Zkontrolujte, zda není zametač poškozený. X

Kontrola baterie a nabíječky baterií

1. Zkontrolujte, zda baterie nevykazuje příznaky poškození, např. praskliny.

2. Zkontrolujte, zda nabíječka baterií nevykazuje příznaky poškození, např. praskliny.

3. Zkontrolujte, zda není propojovací kabel nabíječky baterií poškozený a zda na něm nejsou praskliny.

Čištění výrobku, baterie a nabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.

2. Vyčistěte baterii a nabíječku baterií suchou utěrkou. Udržujte v čistotě vodicí kolejničky baterie.

3. Před vložením baterie do nabíječky baterií nebo výrobku zkontrolujte, zda jsou svorky na baterii a nabíječce baterií čisté.

Kontrola nože

1. Před použitím výrobku a po něm zbavte nůž nežádoucích materiálů pomocí antikorozního čisticího prostředku.
2. Zkontrolujte, zda nejsou ostří nože poškozená nebo deformovaná.
3. Pomocí pilníku odstraňte z nože otřepy.
4. Zkontrolujte, zda se nože volně pohybují.

Čištění a mazání nožů

1. Před a po použití výrobku odstraňte z nožů nežádoucí materiály.

2. Před dlouhodobým uložením namažte nože.

Povšimněte si: Další informace o doporučených čisticích prostředcích a mazivu získáte u svého servisního prodejce.

Promazání převodovky

Pokud byla převodovka demontována u autorizovaného servisu, naneste na skřín převodovky mazivo.

• Používejte speciální mazivo Husqvarna. Další informace o doporučeném mazivu získáte u svého servisního prodejce.
• Používejte pouze malé množství speciálního vysoce kvalitního maziva.

VAROVÁNÍ: Skřín převodovky neplňte naplno.

Odstraňování problémů

Klávesnice

Obrazovka LED Možné závady Možná řešení
Chybová kontrolka LED bliká. Přetížení	Sekací nástavec se nemůže volně	pohybovat. Uvolněte řezací nástavec.
	Odchylka teploty Nechte výrobek vychladnout.
Výrobek nestartuje. Stiskněte páčku spínače a současněstiskněte tlačitko spouštění.		Zastavte výrobek uvolněním páčky spínače.
Chybová kontrolka LED se rozsvítí červeně.	U výrobku je nezbytné provést servis.	Obrat’te se na servisního prodejce.

Baterie

LED displej	Možné závady Možná akce
Zelená kontrolka LED bliká. Nízké	napětí baterie. Nabijte baterii.
Chybová kontrolka LED bliká. Odchylka teploty. Baterii používejte při teplotě -10 až 40°C (14 až 104°F).
			Příliš vysoké napětí. Zkontrolujte, žda napětí elektrické sítě odpo-vídá hodnotě uvedené na typovém štítku výr-obku.
Chybová kontrolka LED svítí. Příliš	velký rozdíl napětí článků (1 V).	Obrat'te se na servisního prodejce.

Nabíječka baterií

Problém Možné závady Možné řešení
Kontrolka LED dobíjení svítí červeně.	Trvalá chyba nabíječky baterií. Obrat'te	se na svého prodejce.
Kontrolka LED dobíjení bliká zeleně.	Teplotní odchylka – baterie je příliš studená nebo příliš horká pro použití nebo nabíjení.	Nechte baterii vychladnout nebo zahřát. Když má baterie správnou te- plotu, lze ji znovu použít nebo nabít. Nabíječku baterií používejte při okol- ních teplotách v rozsahu 5 až 40 °C.
Kontrolka LED dobíjení bliká čer- veně.	Vadná baterie. Obrat'te se na svého prodejce.

Přeprava, skladování a likvidace

Přeprava a skladování

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy.
• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu.
• Před přepravou nebo uskladněním vyjměte baterii.
• Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.
• Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F) a mimo přímé sluneční světlo.
• Nabiječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C (41 až 113 °F) a mimo prímé sluneční světlo.

• Nabiječku baterii používejte pouze pri okolních teplotách v rozsahu 5 až 40 °C (41 až 104 °F).

• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.

• Uložte baterii a nabíječku baterií do uzavřené a suché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.
• Před dlouhodobým skladováním výrobku jej vyčistěte a proved'te kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození.
• Během přepravy musí být výrobek bezpečně upevněný.

Likvidace baterie, nabíječky baterií a výrobku

Symboly na produktu nebo obalu znamenají, že tento produkt není domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí a zdraví osob.

Další informace o možnostech recyklace vašeho produktu získáte od místních úřadů, služby svozu domovního odpadu nebo prodejce.

Technické údaje

Technické údaje

	215iHD55
Motor
Typ motoru BLDC
Hmotnost
Hmotnost bez baterie, kg 3,6
Řezný nástroj
Typ Oboustranné
Délka nože, mm 550
Rychlost nožů, střihů/min (v režimu SavE) 2 400
Rychlost nožů, střihů/min (bez režimu SavE) 3 000
Emise hluku ^5
Hladina akustického výkonu, změřená dB(A) 87
Hladina akustického výkonu, zaručená LWA	90
Hladiny hluku
Hladina akustického tlaku v úrovni uší obsluhy, změřená podle normy EN 62841-4-2, dB(A)	79
Úrovně vibrací ^6
Hladiny vibrací (a _h ), přední/zadní, m/s ^2	1,319 / 1,234

Baterie schválené pro výrobek

Baterie	BLi10 40-B70
Typ Lithium-iontová Lithium-iontová
Kapacita baterie, Ah Viz typový štítek baterie Viz typový štítek baterie Viz typový štítek baterie
Jmenovité napětí, V 36 36,5	36
Hmotnost, lb/kg 0,7 0,7 0,8

Nabíječky baterií schválené pro výrobek

Nabíječka baterií	QC80	40-C80
Sít'ové napětí, V	100–240	100–240
Nabíječka baterií QC80 40-C80
Frekvence, Hz 50–60 50–60
Výkon, W 100 72
Výstupní napětí, V DC/ ampéry, A 36/2 43/1,6

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Akumulátorové nůžky na živý plot
Značka Husqvarna
Typ/Model 215iHD55
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 62841-4-2:2019, EN 62841-1:2015+A11:2022, EN 55014-1:2021, EN 55014-2:2021, EN IEC63000:2018.

Informace o emisích hluku najdete v části Technické údaje na strani 45.

Huskvarna, 2022-10-31

Claes Losdal, manažer výzkumu a vývoje, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

$$ \Delta \cdot \mathrm {d u} $$

Indledning

Produktbeskrivelse

Husqvarna 215iHD55 je batériový plotostrih s elektrickým motorom.

Výrobok nepoužívajte na iné účely.

Prehľad výrobku

(Obr. 1)

1. Návod na obsluhu

2. Zadná rukovät'

3. Páčka plynu prednej rukoväte

4. Predná rukovät'

5. Rezací zub

6. Transportný kryt

7. Spúšt'ač

8. Ovládací panel

9. Páka brzdy

10. Batéria

11. Nabíjačka batérie 40-C80

12. Spojka

13. Tlačidlo indikátora batérie

14. Stav batérie

15. Výstražný indikátor
16. Tlačidlo zosilnenia
17. Štartovacie/vypínacie tlačidlo
18. Indikátor zapnutia a upozornenia
19. Tlačidlá uvoľnenia akumulátora
20. Nabíjačka batérie QC80
21. Napájací kábel
22. Zmetač

Symboly na výrobku

(Obr. 4)

Noste chrániče očí.

(Obr. 8)

Výrobok nevystavujte dažďu.

rrrttxxxxx Výkonový štítok zobrazuje výrobné číslo. yyyy je rok výroby, ww je týždeň výroby.

(Obr. 12)

Transformátor odolný voči poruchám.

(Obr. 13)

Nabíjačku batérie používajte a skladuje len v interiéri.

(Obr. 14)

Dvojitá izolácia.

Bezpečnost'

Všeobecné bezpečnostné upozornenie pre elektrické nástroje

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie a starostlivost' o elektrické náradie

Všeobecné bezpečnostné pokyny

Bezpečnostné zariadenia na výrobku

Kontrola chrániča ruky

Chranič ruky zaistí, aby ruky náhodne neprišli do kontaktu s čepelami.

1. Vypnite výrobok.
2. Vyberte batériu.
3. Skontrolujte, či je chránič ruky namontovaný správne.
4. Skontrolujte, či chránič ruky nie je poškodený.

Kontrola čepelí a krytov čepelí

Bezpečnost' akumulátorov

Bezpečnost' nabíjačky batérií

• V prípade nedodržania bezpečnostných pokynov hrozí nebezpečenstvo zásahu elektrickým prúdom alebo skratu.
- Používajte len nabíjačku batérií dodanú s vaším výrobkom. Na nabíjanie náhradných batérií BLi and 40-B používajte iba nabíjačky QC80 a QC80.
- Nabíjačku batérií sa nepokúšajte rozoberat'.

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu o bezpečnosti v pokynoch na montáž.

Pripojenie batérie k výrobku

Montáž nabíjačky akumulátora (40-C80) na stenu

Postup pred spustením výrobku

1. Na zabezpečenie stabilnej polohy pri práci držte výrobok v blízkosti tela.
2. Zachovávajte opatrnost' a používajte výrobok pomaly.

Tento výrobok je vybavený funkciou na úsporu energie SavE.

1. Stlačte tlačidlo SavE na klávesnici.
2. Skontrolujte, či sa rozsvieti zelený indikátor LED.
3. Funkciu vypnete opätovným stlačením tlačidla SavE. Zelený indikátor LED zhasne. (Obr. 37)

VÝSTRAHA: Pred vykonaním údržby výrobku vyberte batériu.

Čistenie výrobku, batérie a nabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.
2. Očistite batériu a nabíjačku batérií čistou handričkou. Vodiace dráhy batérie udržujte čisté.
3. Než vložíte batériu do nabíjačky alebo výrobku, skontrolujte, či sú koncovky na batérii a nabíjačke batérií čisté.

Kontrola čepele

1. Pred použitím a po použití výrobku odstráňte z nožov nežiaduci materiál.
2. Pred uskladnením na dlhé obdobia nože namažte.

- Pred prepravou výrobok bezpečne upevnite.

Likvidácia batérie, nabíjačky batérií a výrobku

Schválené batérie pre výrobok

Batéria BLi10 40-B70
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah Pozrite	si výkonový štítok batérie	Pozrite si výkonový štítok batérie	Pozrite si výkonový štítok batérie
Menovité napätie, V 36 36,5	36
Hmotnosť, kg (lb) 0,7 0,7 0,8

Schválené nabíjačky batérií pre výrobok

Nabíjačka batérie	QC80 40-C80
Siet'ové napätie, V 100 – 240 100 – 240
Frekvencia, Hz 50 – 60 50 – 60
Výkon, W 100 72
Výstupné napätie, V d.c./ Ampérov, A	36/2	43/1,6

Vyhlásenie o zhode
