522HDR60X - Häcksaxar HUSQVARNA - Gratis bruksanvisning och manual

Märke	Husqvarna
Modell	522HDR60X
Produkttyp	Bensindriven häcksax
Motor	2-takt, cylindervolym 21,7 cm³
Tomgångsvarvtal	3 000 r/min
Rekommenderat maximalt varvtal	9 200 r/min
Max motoreffekt	0,6 kW / 0,8 hk vid 7 800 r/min
Tändstift	NGK CMR6A, avstånd 0,5 mm
Bränsletankens kapacitet	0,45 L (450 cm³)
Vikt (utan bränsle)	5,0 kg
Skärlängd	600 mm
Bladtyp	Dubbel egg
Skärhastighet	3 200 snitt/min
Garanterad ljudeffektnivå	102 dB(A)
Ljudtrycksnivå vid örat	93 dB(A)
Vibrationer (fram/bak handtag)	2,8 / 1,3 m/s²
Antivibrationssystem	Ja
Ljuddämpare med katalysator	Ja
Bränsleblandning	Blyfri bensin (max 10% etanol) + 2-taktsolja, förhållande 50:1
Erforderlig skyddsutrustning	Hörselskydd, skyddsglasögon, handskar, halkskyddade stövlar
Regelbundet underhåll	Rengöring av luftfilter, smörjning av blad, kontroll av tändstift

Vanliga frågor - 522HDR60X HUSQVARNA

Vilken bränsleblandning ska användas för Husqvarna 522HDR60X?

Använd en blandning av blyfri bensin (oktantal minst 90 RON) och högkvalitativ tvåtaktsolja, i förhållandet 50:1 (2% olja). För 5 L bensin, tillsätt 0,10 L olja. Skaka väl före påfyllning.

Hur underhåller man häcksaxens blad?

Efter varje användning, rengör bladen med en borste. Smörj dem med specialfett från Husqvarna före förvaring. Kontrollera regelbundet att de inte är skadade eller böjda. Slipa eller byt ut vid behov.

Hur startar man motorn kall?

Dra choken i stängt läge. Tryck på startbulben 5 gånger. Placera apparaten på marken, håll den med en hand. Dra långsamt i startkabeln tills du känner motstånd, dra sedan snabbt. När motorn är igång, sätt tillbaka choken i ursprungsläge.

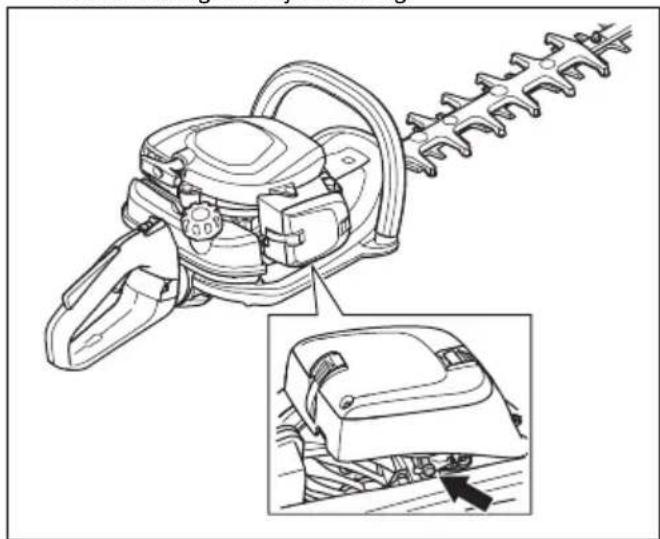

Hur ställer man in tomgången?

Rengör först luftfiltret. Starta motorn. Vrid tomgångsskruven (T) medurs tills bladen rör sig, sedan moturs tills bladen stannar. Tomgången är korrekt när motorn går stabilt utan att bladen roterar.

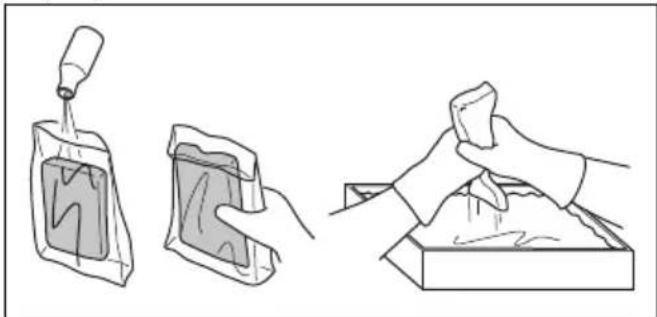

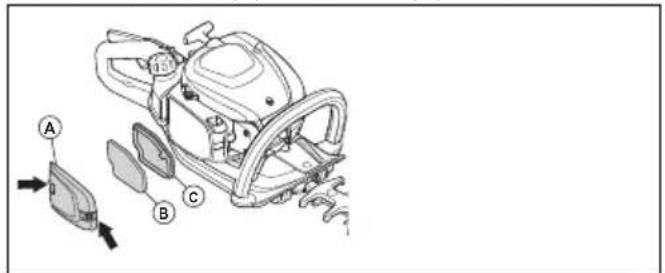

Hur rengör man luftfiltret?

Ta bort filterlocket. Ta ut skumfiltret och filtfiltret. Tvätta skumfiltret i varmt tvålvatten, torka det, olja sedan in det med speciell filterolja. Byt ut filtfiltret om det är smutsigt. Sätt tillbaka allt.

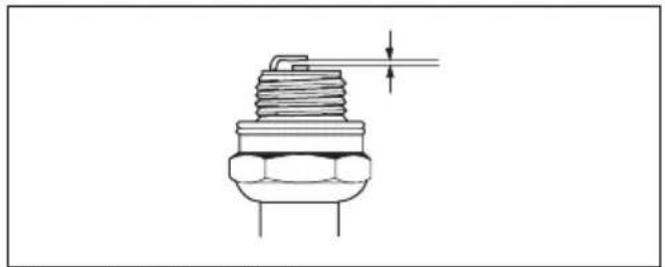

Vilket tändstift ska användas och hur kontrollerar man det?

Använd ett tändstift NGK CMR6A med ett avstånd på 0,5 mm. Om motorn går ojämnt, ta bort tändstiftet, rengör elektroderna, kontrollera avståndet. Byt tändstift om det är slitet eller sotigt.

Vilken skyddsutrustning ska bäras under användning?

Bär godkända hörselskydd, skyddsglasögon, motståndskraftiga handskar, halkskyddade stövlar och långa, åtsittande kläder. Undvik smycken och lösa hår.

Hur förvarar man häcksaxen efter användning?

Töm bränslet i en godkänd behållare. Rengör apparaten och smörj bladen. Sätt fast transportbladskyddet. Ta bort tändstiftshatten. Förvara på en torr plats, utom räckhåll för barn.

Hur använder man häcksaxen på ett säkert sätt?

Inspektera arbetsområdet, ta bort föremål som kan kastas iväg. Håll apparaten med båda händerna framför dig. Se till att ingen befinner sig inom 15 meter. Arbeta inte på en stege. Stanna motorn om bladen träffar ett föremål.

Vilka egenskaper har bladet?

Bladet är av typen dubbel egg, med en skärlängd på 600 mm och en skärhastighet på 3 200 snitt per minut. Det är utrustat med ett inbyggt bladskydd för säkerhet.

BRUKSANVISNING 522HDR60X HUSQVARNA

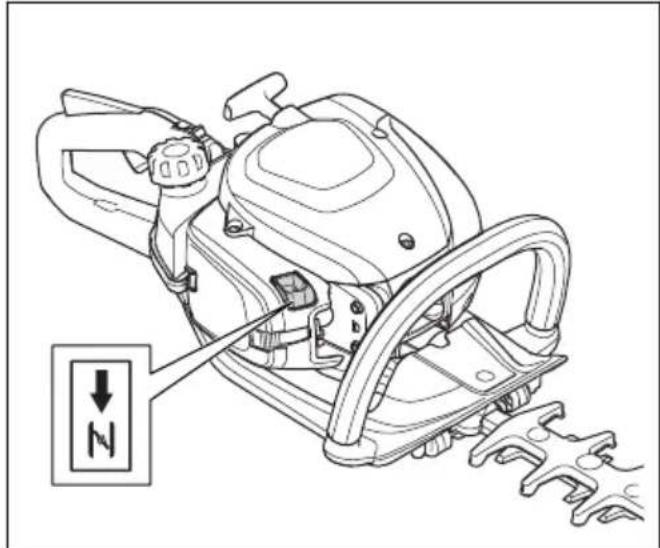

Sådan startesproduktet med en kold motor

1. Traek chokerhandtaget til chokerposition.

Sådan startesproduktet med en varm motor

Sādan standses produktet

• Flyt stopkontakten til positionen stop for at standse motoren.

RISE SMP Svensk Maskinprovning AB, har utfør frivillig typekontroll på vegne av Husqvarna AB. Sertifikatnummer: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB, har bekreftet overensstemmelse med rådets direktiv av 8. mai 2000 «angäende utslipp av støy til omgivelsene» 2000/14/EF. Sertifikatnumre: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Transport, forvaring och kassering 354

Sakerhet. 344

Tekniska data. 354

Drift. 348

Forsakranomoverensstammelse. 356

Underhäll 351

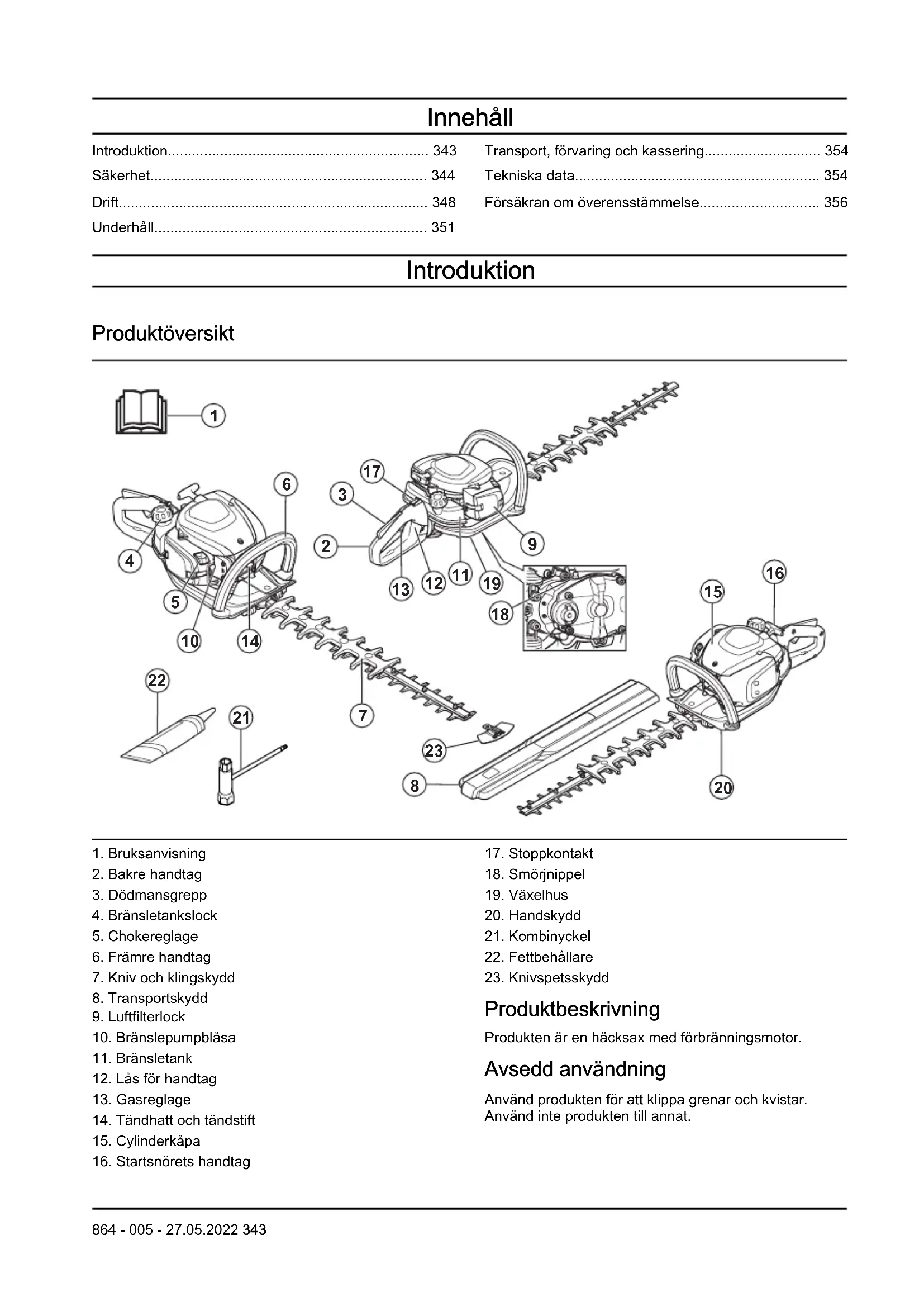

Introduktion

Produktoversikt

1. Bruksanvisning
2. Bakre handtag
3. Dödmansgrepp
4. Bransletankslock
5. Chokereglage
6. Främre handtag
7. Kniv och klingskydd
8. Transportskydd
9. Luftfilterlock
10. Branslepumpblasa
11. Bransletank
12. Lås for handtag
13. Gasreglage
14. Tändhatt och tändstift
15. Cylinderkäpa

16. Startsnöretshandtag

17. Stoppkontakt

18. Smörnjippel
19. Växelhus
20. Handskydd
21. Kombinyckel
22. Fettbehallare
23. Knivspetskydd

Produktbeskrivning

Produkten ar en hacksax med forbranningsmotor.

Avsedd användning

Använd Produkten für att klippa grenar och kvistar.
Använd inte Produkten till annat.

Var forsiktig och använd Produkten
på rätt satt. Den härprodukten kan
orsaka allvarlig eller livshotande skada für
användaren och andere.

Läsigen braupsanvisingen noggrant och se till att du Förstär instruktionerna innan användning.

Använd godkända hörskydd och godkända ögonskydd.

Använd godkända skyddshandskar.

Använd kraftiga halksäkra kängor.

Justerskruv for tomgang.

Högvarvsnal.

Lagvarvsnal.

Emission av buller i miljon enligt EU-direktiv 2000/14/EC och New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Information om bulleremission finns pa maskinens etikett och i avsnittet Tekniska data.

Produkten overensstämmer med gällande EG-direktiv.

Produkten overensstämmer med gällande brittiska direktiv.

yyyywwxxx Typskylten visar serienumret. yyyy ar Produktionsaret och ww ar Produktionsveckan.

Notera: Ovriga symboler/etiketter på produiten avser speficika krav for certificeringar på vissa marknader.

Euro V-utsläpp

WARNING: Manipulering av motorn upphaver EG-typgodkannandet for den har Produkten.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for att betona speciellt viktiga delar i braupsanvisingen.

WARNING: Anvands om det finns risk for skador eller dddsfall for anvandaren erller kringstaende om anvisingarna i braksanvisingen inte foljs.

OBSERVERA: Anvands om det finns risk for skada på Produkten, annat material aller det angransande omraret om anvisiningarna i bruksanvisingen inte foljs.

Notera: Anvands for att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs varningsinstruktionerna. nedan innan du anvanderprodukten.

• Om du anvander Produkten på att felaktigt eller slarvit satt kan den bl till att farligt redskap som kan orsaka allvarliga eller livshotande skador. Det är mycket viktigt att du laser och forstår innehålet ienna bruksanvisning.

Denna Produkt alstrar ett elektromagnetiskt falt under drift. Detta falt kan under vissa

omständigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risken for omständigheter som kan leda till allvarlga erler livshotande skador rekommenderar vi darfors peroner med implantat att radgora med likare samt tillverkaren av det medicinska implantatet innanenna maskin anvands.

• Overexponering av vibrationer kan leda till blodkarls-ller nervskador hos personer som har blodcirkulationsstörninger. Uppsök likare om ni upplever kroppsliga symptom som kan relateras till overexponering av vibrationer. Exempel pa sādana symptom ar domningar, avsaknad av kändel, "kittlingar", "stickningar", smärta, avsaknad erlereducering av normal styrka, forändringar i hudens färg ell derss tillstand. Dessa symptom upptrader vanligtvis i fingrar, harder ell erler handleder. Riskerna kan öka vid laga temperaturer.
  När du råkar ut for en situation som gör dig osäker angäende fortsatt användning skadurådfraga en expert. Kontakta din Återförsäljare ellerserviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad for.
  Tänk på att användaren ansvarar for olyckor eller faror for andra manniskor aller deras egendom.
• Låt aldrig nàgon annan användaprodukten utan att Först sakerställa att denen har Förstätt innehålet i bruksanvisningen.
• Tillät aldrig barn att använda eller vara i narheten avprodukten. Eftersomprodukten är utrustad med ett Återfjädrande START/STOP-reglage och kan startas med lög hastighet och kraft på starthandtaget kan även små barn under vissa omständigheter Åstadkomma den kraft som behövs for att startaprodukten. Detta kan innebàra risk for allvarlig persönskada. Avlagsna)därfor tändhatten njrprodukten inte är under uppsikt.
• Forvaraprodukten oatkomlig for barn.
• Använd aldrig Produkten om du är trött, om du har druckit alcohol aller om du tar mediciner som kan paverka din syn, ditt omdöme aller din kroppskontroll.
• Använd aldrig en produit som ar defekt. Följ underhälls-, kontroll- och serviceinstruktioner ienna brussanvisning. Vissa unterhälls- och serviceatgärder ska utforas av utbildade och kvalificerade specialister. Se anvisingarna under rubriken Underhall.
• Använd aldrig en produit som modifierats sa att den ej langre overensstämmer med originalutforandet.

Sakerhetsinstruktioner for drift

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Använd aldrig Produkten vid extrema klimatforhällanden sásom sträng kyla eller mycket varmt och/eller fuktigt klimat.

Felaktiga knivar kan oka risken for olyckor.
- Se till att ingenkommen narmare arbetsplatsen an 15 meter.
- laktiona omgivningen och var saker på att det inte finns risk att manniskor eller djur kan komma i kontakt med skärutrustning.
- Inspektera arbetsomradet. Avlagsna foremal som kan slungas ivag.
- Se alltid till att du har en saker och stadig arbetsposition.
- Lämna aldrig Produktenutan uppsikt med motorn igang.
- Se till att händer och fötter intekommen i narheten av klippaggregatet nar motorn ar i gang.
- Om nagonting fastnar i knivarna under arbetets gang sca du stanga av motorn och vanta tills den har stannat helt innan du rengor knivarna. Ta bort tandkabeln fran tandstiftet. Se Inspektera knivarna pa sida 353.
När motorn stängts av sca du hälla händer och fötter borta frän klippaggregatet tills det har stannat welt.
- Se upp für grenbitar som kan slungas ivag när du klipper.
- Var alltid uppmärksam på varningsssignaler eller tillrop nar horselskydd används. Ta alltid av horselskydden sä snart du stängt av motorn.
- Arbeta aldrig fran en stege uller pall uller annan upphojd position som inte ar val forankrad.
- Håll alltid produit med båda händerna. Håll produits framfor kroppen.
- Om du träffar ett främande foremål erer det uppSTAR vibrationener ská du omedelbart stanna produkten. Ta bort tandkabeln fran tandstiftet. Kontrolera att produkten inte ar skadad. Reparera eventuella skador.
- Se till att tandhatten och tandkabeln ar oskadade for att undvika risk for elektriska stötar.
- Kontrollera att alla mutrar och skruvar ar atdragna.
- Se till att växelhuset ar ordentligt smort. Se Att rengörä växelhuset på sida 353.
- Efter arbete med produiten blir vaxelhuset varmt. Ta ej pa vaxeln for att undvika brannskador.
- Samtiga käpor och skydd maste vara monterade fore start.
- Transportskyddet skä alltid sättas på klippaggregatet;närprodukten inte används.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

Använd alltid godkänd personlig skyddsutrustning\ när du använder Produkten. Personlig\ skyddsutrustning kan inte eliminera skaderiskehelt,\ men den reducerar effekten av en skada vid ett\ eventuellt olyckstillbud. Be din Återförsäljare om\ hjalp med att valja rätt utrustning.

• Använd godkända hörskéffekt. Längvarig exponering für buller kan ge bestäende hörskador.
  Använd godkänt ögonskydd. Används visir maste även godkända skyddsglasogon användas. Godkända skyddsglasogon maste uppfylla standarden ANSI Z87.1 i USA aller SS-EN 166 i EU-länder.

• Använd handskar vid behov, till exemplar du ansluter, undersöker aller rengör skärutrustningen.

• Använd halkfria och stadiga stövlar eller skor.

Ha pa dig kläder i slitstarkt material. Bär alltid kraftiga langbyxor och överdel med länge armar. Använd inte lost sittande kläder som kan fastna i kvistar ochGRENAR. Bär inte smycken, kortbyxor ell er sandaler och gä inte barfota. Satt upp haret ordentligt sa att det inte hänger nedanfor axlarna.
- Ha forsta forband nara till hands.

Sakerhetsanordninger på Produkten

WARNING: Las varningsinstruktionerna.
nedan innan du anvander Produkten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta sca du prata med din Husqvarna serviceverkstad.

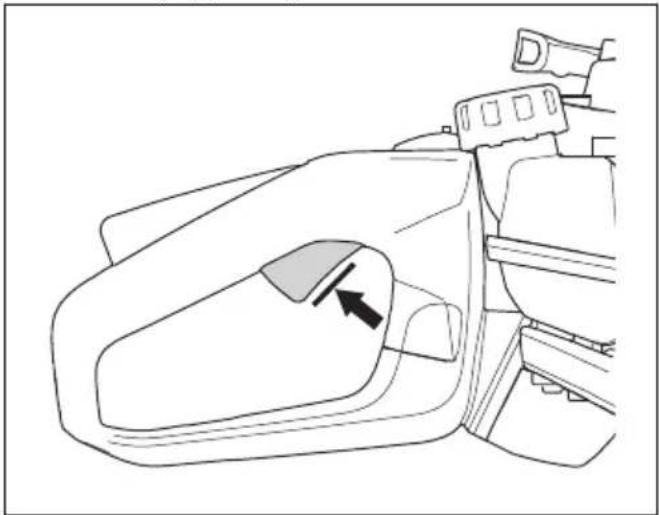

Kontrollera dödmansgreppet

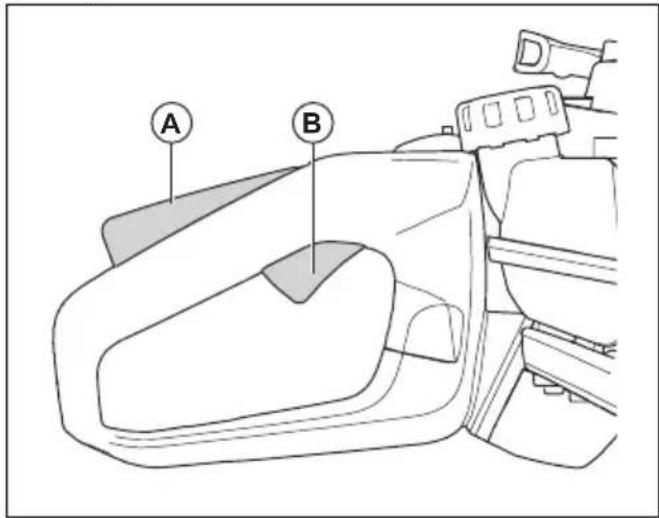

1. Kontrollera att dödmansgreppet (A) och gasreglaget (B) gär lätt samt att deras returfjädersystem fungerar.

1. Tryck ner dödmansgreppet och se till att det gár tillbaka till sitt ursprungliga lage nar du släpper det.

1. Se till att gasreglaget ar LAST i tomgangslagne nar ddmansgreppet slapps.

1. Startaprodukten och ge fullgas.
2. Slapp gasreglaget och se till att knivarna stannar och forblir stilla.

WARNING: Om knivarna rör sig med gasreglaget i tomgangsläge skaförgasarens tomgang justeras. Se Sajusterar du tomgangsvarvtalet pa sida 352.

Kontrollera stoppkontakten

1. Starta motorn.
2. För stoppkontakten till stoppläget och se till att motorn stannar.

WARNING: Stopkontakten atergar automatiskt till startlaget. Forhindra att motorn startup oavsiktligt genom att ta bort tandhatten fran tandstiftet när du monterer aller utfor underhall pa Produkten.

Kontrollera handskyddet

Handskyddet forhindrar skador frn knivarna.

1. Stoppa motorn.
2. Se till att handskyddet ar monterat pa ratt satt.
3. Inspektera om handskyddet ar skadat.

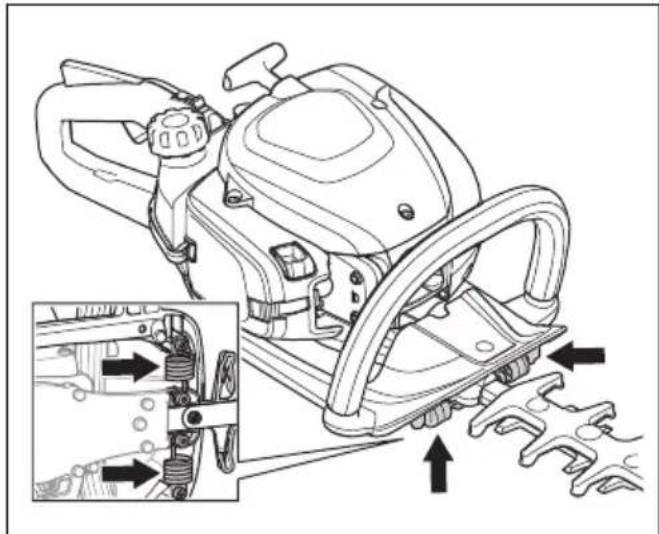

Kontrollera avvibreringsystemet

Avvibreringsystemet minskar vibrationerna i handtagen. Avvibreringselement fungerar som en separation mellan sjalvaprodukten och handtagsenheten.

1. Kontrollera visuellt om det finns skador eller nago deformering.

2. Kontrollera att avvibreringselementen ar korrekt monterade.

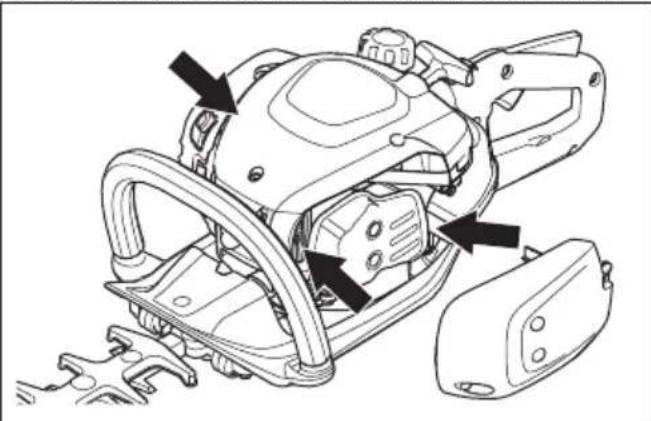

Kontrollera luddamparen

WARNING: Använd inte Produkten utan ljuddämpare eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivan och brandrisken. Använd inteprodukten utan eller med trasigt gnistskydd. Vid eventuella skador på gnistskyddet skadetta bytas.

WARNING: Ljuddamparna blir mycket heta under och after drift, somt vid tomgangsvarvtal.

OBSERVERA: Om gnistskyddet ota ar igensatt kan det vara ettecken pa att katalysatorns Funktion ar nedsatt. Kontakta din serviceverkstad om ljuddamparen ar i behov av en oversyn. Ett igensatt gnistskydd orsakar overhettning och leder till skador pa cylinder och kolv.

WARNING: Ljuddamparens insida
innehaller kemikalier som kan orsaka
cancer. Var forsiktig sa att du inte vidror
dessa element om ljuddamparen ar skadad.

Ljuddamparen haller ljudnivan till att minimum och leder bort motorns avgaser fran foraren. En ljuddampare med katalysator minskar skadliga avgaser.

1. Stoppa motorn.
2. Kontrollera visuellt om det finns skador eller nagon deforming.

3. Se till att ljuddamparen sitter fast ordentlich pa Produktten.

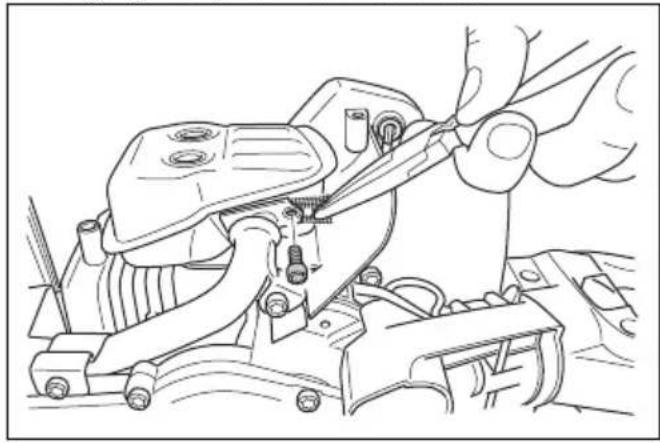

4. Rengör gnistskyddet med en stalborste.

Kontrollera knivarna och klingskyddet

Knivarnas ytre kanter fungerar som klingskydd.
Klingskyddet forhindrar skärskador.

1. Stang av motorn och se till att knivarna stannar.
2. Avlagsna tandhatten fran tandstiftet.
3. Ta pá skyddshandskar.
4. Se till att klingan och klingskyddet inte ar skadade eller bjda.Byt alltid ut en skadad ell er bojd klinga, ell ertt skadat klingskydd.
5. Se till att skruvarna till knivarna och klingskyddet År atdragna.

Branslesakerhet

WARNING: Las varningsinstruktionerna. nedan innan du anvander Produkten.

• Starta inte Produkten om det finns bränds ileller motorolja på Produkten. Ta bort det önskade brändslet/oljan och látprodukten torka.
• Om du spilt bransle på kläderna skall dessa bytas omedelbart.
• Se till att inte få brändsle på kroppen, det kan orsaka personskador. Om du fär brändsle på kroppen sku du använda tvål och vatten for att ta bort brändslet.
• Starta inte Produkten om motorn har en läcka. Undersök regelbundet om motorn lacker.
• Var forsiktig med bransle. Bransle ar brandfarlicht och angorna ar explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bransleangor ddet kan orsaka personskador. Se till att det finns tillrackligt luftflode.

• Rök inte i narheten av branslet aller motorn.

• Placera inga varma foremål i narheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på bransle bör du öppna bransletankloket langsamt och försiktigt släppa på trycket.
  Fyll inte pa bransle i motorn inomhus. Otilrackligt luftflode kan orsaka skador aller dodsfall pa grund av kvävning ell er kalmonoxidforgiftning.
• Dra Åt bransletankkocket ordentlich. Om bransletankkocket inte dras Åt ordentlich finns det en risk for brand.
• Flyttaprodukten minst 3m fran den plats dar du fyllde pa tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att brändslet expanderar. Lämna lite plats langst upp på tanken.

Sakerhetsinstruktioner for underhall

WARNING: Las varningsinstruktionerna.
nedan innan du anvander Produkten.

• Stoppa motorn och se till att skärurtrustningen stannar. Låtprodukten svalna innan du utfor underhäll.
• Koppla ifran tandhatten innan du utfor underhall.
• Motorns avgaser innehaller kolmonoxid, en luktlos, giftig och mycket farlig gas som kan orsaka dödsfall. Kor inteprodukten inomhus aller i slutna utrymmen.
• Motoravgaserna ar heta och kan medforna gnistor.
  Kör inteprodukten inomhus eller nara brandfarligt material.
• Tillbehör ochändringar avprodukten som inte godkänts av tillverkaren kan orsaka allvarlga skador eller dödsfall.Modificera inteprodukten. Använd alltid originaltillbehör.
• Om unterhalb inte utförs korrekt och regelbundet ökar risken für persokador och skador på Produkten.
• Utför endast det unterhalb som anges i den har bruksanvisingen. Lat en godkänd Husqvarna-serviceverkstad utföra all annan service.
• Lat en godkänd Husqvarna-serviceverkstad utföra service på Produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Drift

Introduction

VARNING: Läs och Första sakerhetskapitlet innan du anvander Produkten.

Bränsle

Denna produit har en tvatakstmotor.

OBSERVERA: Motorn kan skadas om du fyller pa med fel typ av bransle. Använd en blandning av bensin och tvataktsolja.

Förblandat brändsle

• Använd Förblandat alkylatbränsle From Husqvarna for basta prestanda och forlangning av motorns livslängd. Det har branslet innehallerindre skadliga kemikalier jämfort med vanligt bransle, vilket minskar de skadliga avgaserna. Mangden rester som finns kvar after forbränning ar lagre med detta bransle, vilket häller componenterna i motorn renare.

Blanda bransle

Bensin

• Använd blyfri bensin av bra kvalitet med högst 10 % etanolhalt.

OBSERVERA: Använd inte bensin med att oktantal lagre an 90 RON/87 AKI. Ett lagre oktantal kan orsaka motorknacking, vilket leder till motorskador.

Tvataktsolja

• For basta resultat och Funktion ska du anvanda tvataktsolja fran Husqvarna.
• Om tvåtaktsolja frän Husqvarna inte finns tillganglig kan du använda en annan tvåtaktsolja av hög kvalitet for luftkylda motorer. Tala med en serviceverkstad for att valja rätt olja.

OBSERVERA: Använd inte tvataktsolja für vattenkylda utombordsmotorer, s.k. outboardoil. Använd inte olja avsedd for fyraktsmotorer.

Blanda bensin och tvåaktsolja

Bensin, liter	Tvåtaktsolja, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBSERVERA: Sma fel kan paverka blandningsforhallandet drastiskt nar du blandar sma mangder bransle. Mat noga

mängden olja for att se till att du fär ratt blandning.

1. Fyll halva mängden bensin i en ren behällare for bränsle.
2. Tillsatt all olja.
3. Skaka branslebandningen.
4. Fyll i aterstaende mangd bensin i behallaren.
5. Skaka omsorgsfull branslebandningen.

OBSERVERA: Blanda inte bransle for mer an en manad i taget.

Fylla på bränsetanken

1. Stanna motorn och vanta tills den har svalnat.
2. Torka rent runt bransletanklocket.

1. Skaka behällaren och kontrollera att brändslet ar helt blandat.
2. Ta bort tanklocker langsamt for att slappa pa trycket.
3. Fyll bransletanken.

OBSERVERA: Kontrollera att

det inte finns for mycket bransle i bransletanken. Branslet expanderar naret det blir varmt.

1. Dra át bransletankloket ordentligt.

2. Torka upp branslespill pa och runtprodukten.

3. Flyttaprodukten minst tre meter bort fran tankningsplatsen och bransledepan innan du startar motorn.

Notera: Information om var bransletanken sitter på produiten finner du i Produktoversikt på sida 343.

Montera klingspetsskyddet

1. Ta bort muttern och bulten på klingspetsen.
2. Montera klingspetsskyddet på klingspetersen.
3. Montera bulten och dra at den med 7 Nm.
4. Montera muttern och dra at den med 5 Nm.

Justera handtaget

Det bakre handtaget kan justeras i tre positioner.

• Frigör handtagets lás och vrid handtaget.

Startaprodukten med kall motor

1. Dra chokereglaget till chokeläget.

1. Tryck på branslepumpblåsan ungefär sex gänger eller tills blåsan börjar fyllas med brändsle. Det är inte nödvändigt att fylla branslepumpblåsan helt.

2. Häll motorkroppen på marken med vänster hand.
   Kliv inte påprodukten.

3. Dra langsamt i startsnorets handtag med hoger hand tills du kanner motstand, och dra sedan snabbt och kraftigt i startsnorets handtag.

WARNING: Virainte startsnoret runt handen.

OBSERVERA: Dra inte ut startsnöret helt och slapp inte Heller startsnörets handtag.

1. Fortsatt att dra i startsnörets handtag tills motorn tänder och tryck sedan chokereglaget till ursprungslaget.

WARNING: Knivarna rör sig Near motorn startup.

1. Fortsatt att dra i startsnörets handtag tills motorn startar.
2. Tryck in och släpp gasreglaget für att ställa in motorn på tomgang.
3. Skjut gasreglaget gradvis for att oka motorns varvtil.
4. Kontrollera att motorn gär jämnt.

Startaprodukten med varm motor

1. Hall motorkroppen på marken med vänster hand.
   Kliv inte påprodukten.
2. Dra langsamt i startsnorets handtag med hoger hand tills du kanner motstand, och dra sedan snabbt och kraftigt i startsnorets handtag. Fortsatt tills motorn startup.

Notera: Mer information om hur du startarprodukten finns i Starta Produkten med kall motor pa sida 350.

Stanga av Produkten

• Flytta stoppkontakten till stoppläge für att stanna motorn.

OBSERVERA: Stopkontakten atergar automatiskt till driftlaget.

Anvandaprodukten

1. Borja nara marken och flytta produkten upp langs hacken nar du klipper sidorna. Se till att produktens chassi inte vidror hacken.

WARNING: Se till att skärutrustingens spets inte vidrör marken.

1. Justera hastigheten for att passa arbetsbelastningen.
2. Hall Produkten nara kroppen for en stabil arbetsställning.
3. Var försiktig och använd produit langsamt.

Underhäll

Introduction

VARNING: Lås och Första sakerhetskapitlet innan du utfor underhall paprodukten.

Underhällsschema

underhåll Färe an-	vändning	Efter 40 tim	Efter 100 tim
Rengör utsidan. Efter varje användning.
Rengör ljuddämparen, avgasröret och motorn För att få bortLov, smuts och öönskade smörjmedel.	After varje användning.
Se till att skärurtrustningen inte rör sig vid tomgångsvarvtil. X
Kontrolera stoppkontakten. X
Undersök om skärurtrustningen och skärurtrustningssskyddet har skador eller sprickor. Byt ut vid skada.	X
Undersök om handskyddet ar skadat eller har sprickor. Byt ut vid skada. X
Kontrolera gasreglagesparren och gasreglaget. X
Undersök om motorn, brändsletanken och brändsledningarna laxker. X
Dra Åt muttrar och skruvar. X
Undersök om brändsleftiltret ar förenat och om brändsleslangen har sprickor aller andra defekter. Byt ut vid behov.	X
Undersök om startmotorn och startsnöret ar skadade. X
Rengör luftfiltret. Byt ut vid behov. X
Undersök om avvibreringselementen har skador eller sprickor. X
Undersök tändstiftet, se Så undersök er du tändstiftet på sida 352.		X
underhäll Färe an-	vändning	After 40 tim	After 100 tim
Rengör kylsystemet. X
Rengör förgasarens utsida och området rundenna. X
Rengör erller byt ut gnistfångarnätet. X
Rengör bränsetanken invändigt. X
Undersök tändstiftet. X
Se till att växelhuset är fyllt med fett. X

Sà justerar du tomgangsvarvtalet

1. Rengör luftfiltret och montera luftfilterkapan.
2. Startaprodukten, se Startaprodukten med kall motorpá sida 350.
3. Vrid tomgangsjusterskruven medurs tills skarutrustningen borjar rora sig.

1. Vrid tomgangsjusterskruven moturs tills skarutrustningen stannar.

WARNING: Om skärutrustningen

inte stannar när du justerar tomgangsvarvalet sca du kontakta narmaste serviceverkstad. Använd inteprodukten forran den ar korrekt installd erler reparerad.

Notera: Tomgangsvarvtalet ar korrekt nar motorn arbetar jamt i alla positioner. Se Tekniska data pa sida 354for rekommenderat tomgangsvarvtaI.

Kylsystemet innefattar kylflansarna på cylindern och startapparathuset.

OBSERVERA: Luftintaget mellan bransletanken och vevhuset blockeraslett av lov. Rengor Luftintaget welt.

1. Rengör kylsystemet med en borste varje vecka ell er oftare vid behov.
2. Se till att kylsystemet inte ar smutsigt aller igensatt.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tandstiftstyp. Fel typ av tandstift kan orsaka skador påprodukten.

• Undersök tändstiftet om motorn har lag effekt,
  ar svär att starta eller inte fungerar korrekt vid tomgängsvarvtil.
• Folj dessa instruktioner om du vill minska risken for oönskat material på tandstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Se till att brändslandningen ar korrekt.
c) Set till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodavstandet ar korrekt, se Tekniska data på sida 354

• Byt ut tandstiftet vid behov.

Rengora luftfiltret

Rengör luftfiltret fran smuts och damm. Detta forhindrar forgasarstörningar, startproblem,/DDig motoreffekt, slitage pa motors delar och mer bransleforbrukning an vanligt.

1. Ta bort luftfilterkapan (A).
2. Ta ur skumfiltret (B) och filtfiltret (C) fran filtrramen.

1. Byt ut filftfiltret (C).
2. Rengör skumfiltret (B) med varmt tvålvatten.

Notera: Ett lange anvant luftfilter kan aldrig bili fullstandigt rent. Byt ut luftfiltret regelbundet och byt alltid ut ett defekt luftfilter.

1. Se till att skumfiltret (B) ar rent.
2. Applicera luftfilterolja pa skumfiltret (B). Se Applicera olja pa luftfiltret pa sida 353
3. Rengör insidan av luftfilterkapan (A). Använd tryckluft aller en borste.

Applicera olja på luftfiltret

OBSERVERA: Använd alltid speciell luftfilterolja frän Husqvarna. Använd inga andra typér av olja.

WARNING: Ta pa skyddshandskar. Luftfilterolan kan orsaka hudiritation.

1. Lagg luftfiltret i en plastpase.
2. Tillsatt oljan i plastpaseen.

3. Gnid på plastpåsen for att fördela oljan jämnt på luftfiltret.

4. Tryck ut oönskad olja ur luftfiltret medan det ar i plastpäsen.

Att rengöra växelhuset

Anvand specialfett frAn Husqvarna. Prata med en serviceverkstad for mer information om rekommenderat fett.
Fyll pa fett via smorjnippeln.

OBSERVERA: Fyll inte vãxelhuset helt.

Rengöra och smörja knivarna

1. Ta bort oönkat material frän knivarna innan och after du använderprodukten.
2. Smorj knivarna fore langre tids forvaring.

Notera: Prata med en serviceverkstad for mer information om rekommanderade rengöringsmedel och smörjmedel.

Inspektera knivarna

1. Ta bort locket på växelhuset.

2. Se till att knivarna kan rora sig fritt. Placera kombinyckeln i vaxelhuset och vrid medurs och moturs.

1. Undersök om knivarnas eggar har skador och deformeringar.
2. Använd en fil für att ta bort grader på knivarna.

Transport, fövaring och kassering

Transport och forvaring

• Lat alltid Produkten svalna innan forvaring.
• Vid förvaring och transport avprodukten och brändslet skä du se till att det inte forekommern nagot lückage eller avgaser. Gnistor aller öppen eld, t.ex. frän elektriska apparater aller pannor, kan orsaka brand.

• Använd alltid godkända behällare für transport och forvaring av bränse.
  Tom ut branslet fore transport och fore langtidsforvaring. Kassera branslet pa lamplig anvisad plats.

• Satt fast transportskyddet under transport och forvaring.
  Avlagsna tandhatten fran tandstiftet.

• Satt fastprodukten under transport. Se till att den inte kan forflytta sig.
• Rengör och utför service på produiten innan langvarig forvaring.

Tekniska data

Tekniska data

	522HD60X 522HDR60	X 522HDR75X
Motor
Cylindervolym, cm3	21,7 21,7 21,7
Tomgangsvarvital, varv/min 3 000 3 000 3 000
Rekommenderat högsta varvital, varv/min 9 200	0 9 200 9 200
Max. motoreffekt enligt ISO 8893, kW/hk vid varv/min	0,6/0,8 vid 7 800 0,6/0	8 vid 7 800 0,6/0,8 vid	7 800
Katalysatorljuddämpare Ja Ja Ja
Tändsystem
Tändstift NGK CMR6A NGK CMR6A NGK CMR6A	R6A
Elektrodgap, mm 0,5 0,5 0,5
Bränsle
Brändsletankvolym, l/cm3	0,45/450 0,45/450 0,45	5/450
Vikt
Utan brändsle, kg 4,9 5,0 5,2
Bulleremissioner 70
Ljudeffektnivå, uppmätt dB (A) 101 101 101
Ljudeffektnivå, garanterad LWA dB (A) 102 102	102
Ljudnivåer 71
Ekvivalent ljudtrycksnivå vid användarens Öra, uppmätt enligt EN ISO 10517, dB(A)	93 93 93
Vibrationsnivåer 72
Vibrationsnivåer (ahv,ekv) i handtag, uppmätt enligt SS-EN ISO 10517, m/s2:
Främre/bakre, mm/s2	2,7/1,2 2,8/1,3 2,1/2.2
Knivar
Typ Dobbelsidig Dobbelsidig Dobbelsidig
Klipplängd, mm 600 600 750
Skärhastighet, klipp/min 4 400 3 200 3 200

Försakran om överensstammelse

EU-forsakran om overensstammelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], forsakrar pa eget ansvar attprodukten:

Beskrivning Häcksax
Varumärke Husqvarna
Typ/Modell 522HD60X, 522HDR60X, 522HDR75X
Identifiering Serienummer mer daterade 2022 och fremåt

uppfyller alla krav i foljande EU-direktiv och forordninger:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatilitet"
2000/14/EG "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att foljande standarder och/eller tekiska
specifikationer tillampas: EN ISO 12100:2021, CISPR
12: 2009, EN ISO 10517:2009/A1:2013, EN IEC
63000:2018.

RISE SMP Svensk Maskinprovning AB, har utfört en frivillig typkontroll på upppdrag av Husqvarna AB. Certifikatsnummer: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB, har intygat overensstammelse med rådets direktiv av den 8 maj 2000 "angænde emission av buller till omgivningen" 2000/14/EG. Certifikatnummer: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

For information om bulleremissioner, se Tekniska data paskida 354.

Huskvarna, 2022-05-09
