BRUGSANVISNING 522HDR60X HUSQVARNA

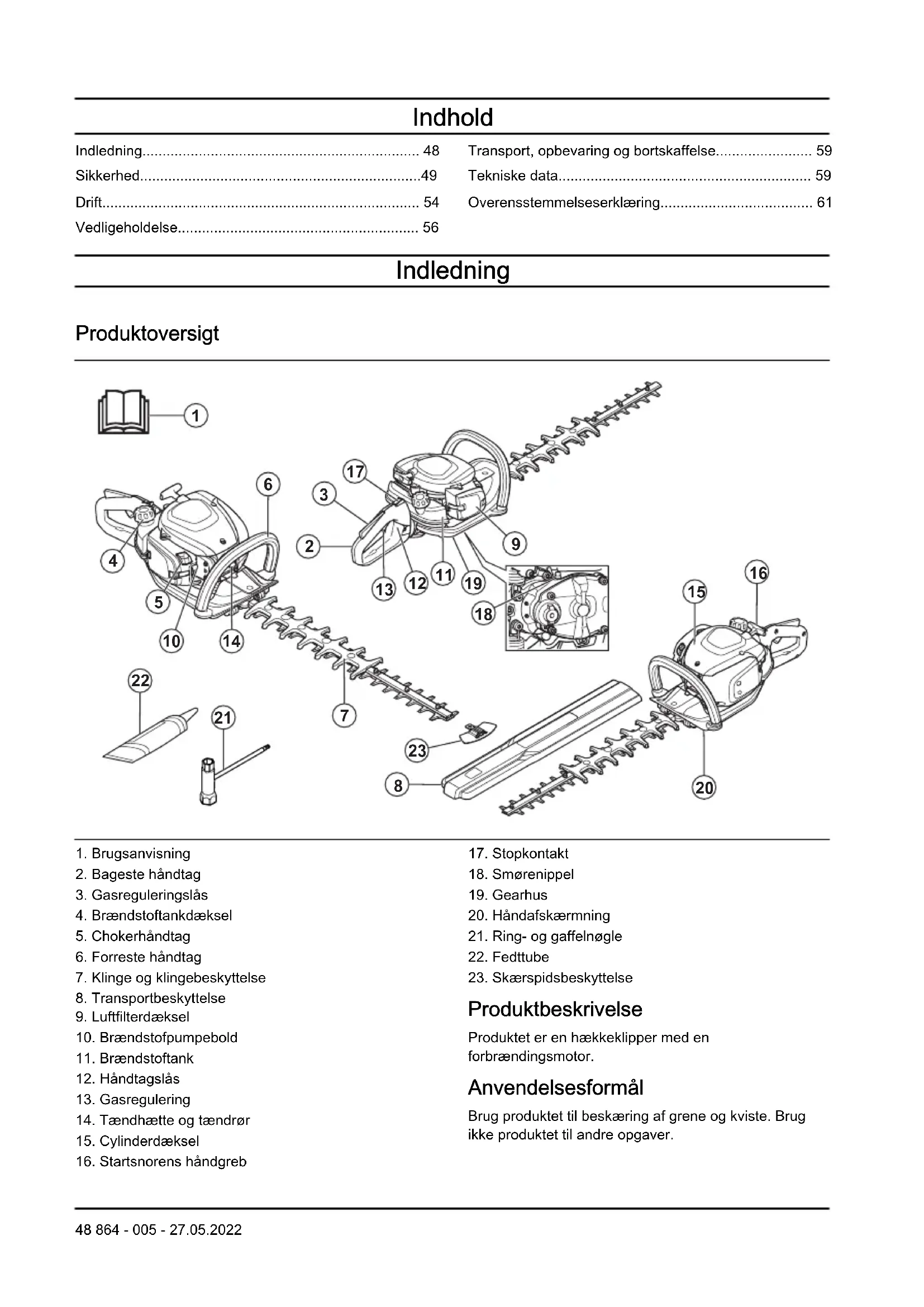

1. Brugsanvising
2. Bageste handtag
3. Gasreguleringslas
4. Brændstoftankdæksel
5. Chokerhandtag
6. Forreste handtag
7. Klinge og klingebeskyttelse
8. Transportbeskytteme
9. Luftfilterdaeksel
10. Brændstofpumpebold
11. Brændstoftank
12. Handtagslas
13. Gasregulering
14. Taendhaete og taendrør
15. Cylinderdaksel

16. Startsnorens handgreb

17. Stopkontakt

18. Smorenippel
19. Gearhus
20. Handafskaermninq
21. Ring- og gaffelnogle
22. Fedtube
23. Skaerspidsbeskyttelse

Produktbeskrivelse

Produktet er en hækkeklipper med en forbraendingsmotor.

Anvendelsessformål

Brug produitet til beskaering af grene og kviste. Brug\ ikke produitet til andre opgaver.

Symboler på produitet

Stop.

Vær forsigtig, og brug produktet korrekt. Dette produit kan forårsage alvorlig personskade eller død for brugeren ull er andre.

Laes brugsanvisingen omhyggeligt igennem, og sorg for at have forstaet instruktionerne, inden du bruger Produktet.

Brug godkendt horeværn og godkendt ojenvaern.

Brug godkendte beskyttelseshandsker.

Brug altid kraftige, skridsikre stovler.

Justerskrue til tomgang.

Hojomdrejningsnal.

Lavomdrejningsnal.

Emissioner af stoj til omgivelserne i henhold til EU-direktiv 2000/14/EF og New South Wales' lovgivning om Beskyttelse af miljoget (stobjbegraensning) forordering 2017". Data om emission af stoj findes pa maskinens mærkat og i kapitlet Tekniske data.

Produktet er i overensstemmelse med gaeldende EF-direktiver.

Dette produit er i overensstemmelse med gaeldende UK-bestemmelser.

yyyywwxxx Typeskitet viser serienummeret. yyy er Produktionsaret, ww er Produktionsugen.

Bemærk: Andre symboler/mærkater på produit henviser til certificeringskrav på visse markeder.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisingen.

ADVARSEL: Bruges, hvis forenen udsætter sig selv eller omkringstænde personer for risiko for personskade aller ødsfald ved tilssidesættelse af instructionerne i brugsanvisingen.

BEMAERK: Bruges, hvis der er risiko for skader på produitet, andre materialer aller det omgivende omrade ved tilssidesaettelse af instruktionerne i brugsanvisingen.

Bemærk: Bruges til at give yderligere oplyninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger\ produktet.

• Produktet kan ved forkert aller skodesløs brug vare et farligt redskab, som kan forarssage alvorlige, i visse tilfaelde livsfarlige skader. Det er meget vignigt, at du laeser og forstar indholdet i donne brugsanvising.

• Dette produit danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller ødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i drug.

• Overekspondering af vibrationer kan medfrolekredslobsforstyrelser erller skader pa nervesystemet hos personer med kredslobsforstyrelser. Hvis du oplever fysiske symptomer, som kan relateres til overekspondering af vibrationer, skal du straks soge lage. Eksempler pa sadanne symptomer er foleselseshed, manglende folesans, kildren, stikken, smerte, manglende erller reduceret styrke i forhold til normalt, forandringer i hudens farve ellerei dens overflade. Disse symptomer opleves almindeligvis ifingre, hender erler handled. Risiciene kan oges ved lave temperaturer.
• Nár dukommen ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du sporge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted. Undgå al brug, som du/DDKE synes, du er tilstrækkeligt kvalificeret for.
  Vær opmaerksom pa, at foreren er ansvarlig for uheld ell er risici, som andre personer erller disses ejendom udsættes for.
• Lad aldrig andre bruge Produktet, Eden at du har sikret dig, at vedkommene har forstaget indholdet i brugsanvisingen.
• Tillad aldrig boarn at anvende eller vare i nærheden afprodukter. Daprodukter er forsynet med en start/stop-kontakt med returfunktion og kan startes med lav hastighed og lille kraft pa starthandtaget, kan selv sma boarn under visse omstændigheder tilfore den kraft, der er ndvendig for at starte maskinen. Dette kan indebarea risiko for alvorlige personskader. Tag derfor taendhaeten af, narrprodukter ikke er under opsyn.
  Opbevar Produktet utilgengeligt for børn.
• Brug aldrig produitet, hvis du er traet, hvis du har drukket alkohol, aller hvis du tager medicin, som kan pavisirke dit syn, dit overblick aller din kropskontrol.
• Brug aldrig et produit, som er behaftet med fejl. Følg vedligeholdelses-, kontrol- og serviceanvisningerne i dettebrugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger mA kun udfores af erfarne og kvalificerede specialister. Se instruktionerne under overskriften Vedligeholdelse.
• Brug aldrig et produit, der er blevet ændret, södet ikke laengere svarer til originalmodellen.

Sikkerhedsinstruktioner for drift

ADVARSEL: Laes fologende
adverselsinstruktioner, inden du bruger Produktet.

• Anvend aldrig produktet under ekstremeklimaforhold, sasom streng kulde erler i meget varmt og/eller fugtigt klima.
• Beskadigede knife kan ogre risikoen for ulykker.
• Sorg for, at ingenkommen naermere end 15 meter/50 fod under arbejdet.
• Hold øje med omgivelsene, og kontroller, at der ikke er nogen risiko for, at mensesker eller dyr kankommen ikontakt med skareudstyret.
• Kontroller arbejdssområdet. Fjern alle genstande, der kan slynges op.
• Sorg altid for, at du har en sikker og stabil arbejdssposition.
• Efterlad aldrig produktet Eden opsyn, mens motoren kører.
• Sorg for, at hænder og fddder ikkekommen i naerheden af skæreenheden, narr motoren er i gang.
• Skulle et aller andet sætte sig fast i knivene under arbejdets gang skal motoren slukkes og standse helt inden knivene rengøres. Fjern tændrørsk tablet fra tændrøret. Se Sādan efterses knivene på side 59.
• När motoren slukkes, skal du holde hænder og fødder væk fra skæreenheden, indtil den er standset welt.
• Pas på grenstumper, som kan slynges væk under klipningen.
  Vær altid opmaerksom pa adversellssignaler erler tilrab, nár horevaernet bruges. Tag altid horevaernet af, sa snart motoren er standset.
  Arbejd aldrig pa en stige, stol, palle ell er fra et andet hootsted, som okay er helt stabilt.
• Brug altid begge haender til at holde produitet. Hold produitet foran kroppen.
• Hvis et fremmedlegeme rammes, aller der opstär vibrationer, skal du straks standse produitet. Fjern tændrørsktablet fra tændrøret. Kontroller, at produitet ikke er beskadiget. Reparer eventuelle skader.
• Kontroller, at taendhaeten og taendkablet er intakte, sä du ikke fär stød.
• Kontroller, at alle møtrikker og bolte er spændt.

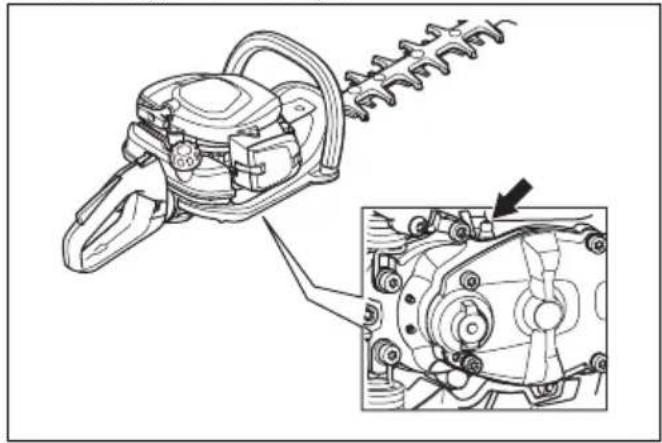

• Kontroller, at gearet er smurt korrekt. Se Sādan smøres gearhuset på side 58.
• Efter arbejde med produitet bliver gearhuset varmt. Rør ikke ved gearkassen for at undgå forbrændinger.
• Samtige dæksler og beskyttelser skal være monteret for start.
• Transportbeskyttelsen skal altid sættes pa skæreenheden, nr produit jegke anvendes.

Personligt beskyttelseusudstyr

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Brug godkendt personligt beskyttelsesesudstyr,RARY du bruger produktet. Personligt beskyttelsesesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpè dig med at vælgè det rigtige udstyr.
• Brug godkendt horeværn med tilstraekkelig daempning. Langvarig ekspondering for stj kan medføre permanente horeskader.
• Brug godkendt øjenvaern. Hvis du bruger et ansigtsvarn, skal du ogsa bruge godkendte beskyttelsessbriller. Godkendte beskyttelsessbriller skal overholde den amerikanske standard ANSI Z87.1 aller EU-standarden EN 166.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skærudstyret.

• Brug beklaedning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ømer. Brug ikke løstsiddende toj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt haret op i en sikker højde, dvs. over skulderen.
• Sorg for at have førsthejælpsudstyr ved händen.

Sikkerhedsanordninger på produit

• Brug/DD: et Produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmaaessigt.
  Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-servicevarksted.

Sadan kontrolleres gasreguleringslasen

1. Kontroller, at gasreguleringslasen (A) og gasreguleringen (B) bevæger sig frit, og at returfjederen fungerer korrekt.

1. Skub lasn pa gasreguleringslasen ned, og sorg for, at den gár tilbage til sin oprindelige position, nar du slipper den.

1. Kontroller, at gasreguleringen er LAST i tomgangsstilling, nar gasreguleringslasen slippes.

1. Start motorsaven og giv fuld gas.
2. Slip gasreguleringen, og sorg for, at knivene standser, og at de bliver staende stille.

ADVARSEL: Hvis knivene

bevæger sig med gasreguleringen i tomgangsstilling, skal karburatorens tomgangshastighed justeres. Se Sādan justerer du tomgangshastigheden pa side 57.

Sadan kontrolleres stopkontakten

1. Start motoren.
2. Flyt stopkontakten til stoppositionen, og sorg for, at motoren standser.

ADVARSEL: Stopkontakten vender automatisk tilbage til sin startup.

For at forbindre utilisegct start fjernes taendrørshaeten fra taendrøret ved samling ell er udforelse af vedligeholdelse pa produitet.

Sadan kontrolleres handafskaermningen

Handafskaermningen skal beskytte mod skader forarsaget af knivene.

1. Stop motoren.
2. Sorg for, at handafskarmningen er fastgjort korrekt.
3. Efterse händafskærmningen for defekter.

Sādan kontrolleres vibrationsdæmpningssystemet

Vibrationsdampningsystemet reducerer vibrationer i handtagene. Vibrationsdampningsenhederne fungerer som adskilelse mellem Produkts hus og handtagsenheden.

1. Se after skader og defekter.

2. Sorg for, at vibrationsdampningsenhederne er fastgjort korrekt.

Sadan kontrolleres lyddaemperen

ADVARSEL: Brug aldrig produit eden en lyddæmper aller med en defekt lyddæmper. En defekt lyddæmper øger stojniveauet og risikoen for brand. Brug ikke produit eden aller med et knækket gnistfangernet. Ved eventuelle skader pa gnistfangerskaern men skal det udskiftes.

ADVARSEL: Lyddæmperne bliver meget varme under og after brug, ögså i tomgang.

BEMAERK: Hvis gnistfangerskaernen ofte er tilstoppet, kan dette vare tegn pa, at katalysatorens Funktion er nedsat. Kontakt dit servicevarksted, sa de kan efterse lyddamperen. En tilstoppet gnistfangerskaerm overopheder eheden med skader pa cylinder og stempel til ffolge.

ADVARSEL: Lyddæmpereens indvendige flader indeholder kemikalier, der kan vare kræftfremkaldende. Pas pågressive at berøre disse elementer, hvis lyddæmperen er beskadiget.

Lyddæmperen sikrer et minimalt stojniveau og sender udstødningsgasserne væk fra føreren. En lyddæmper med katalysator reducerer skadelige udstødningsgasser.

1. Stop motoren.
2. Se after skader og deformation.

3. Sorg for, at lyddaemperen er korrekt monteret pa produitet.

4. Rengør gnistfangerskærmen forsigtigt med en stålborste.

Sādan kontrolleres klinger og klingebeskyttelser

Den yderste del af klingerne fungerer som klingebeskyttelse. Klingebeskyttelsen forhindrer snitsar.

1. Stop motoren, og sorg for, at klingerne stopper.
2. Fjern taendhaeten fra taendroret.
3. Tag beskyttelseshandsker pa.
4. Sorg for, at klingen og klingebeskyttelsen/DDke er beskadiget eller bojet. Udskift altid en beskadiget eller bojet klinge ellen beskadiget klingebeskyttelse.
5. Sorg for, at skruerne til klingerne og klingebeskyttelsen er strammet.

Brændstofsikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Start/DD Productet, hvis der er brandstof ell motorolie paa Productet. Fjern uansket brandstof/olie og lad Produktet tere.
  Hvis du fãr brændstof pà dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• StartCREASEproduktet, hvis motoren lækker. Undersog regelmaessigt motoren for lækager.
  Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfeld.
• Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i naerheden af braendstof ell motor.

Anbring icike varme genstandene i naerheden af brandstof ellr motor.
- Fyld/DDFkbrndstofpa,naromotorenertendt.
- Sorg for, at motoren er afkølet, inden du fylder brandstof pa.
Frduylderbrændstofpa,skaldu abne brændstoftankens daekselangsomet og forsigtut udlose trykket.
- Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvænlning eller kulitte.
- Spænd brændstoftankens daeksel helt. Hvis brændstoftankens daeksel/DDke spændes, opstär der risiko for brand.
- Flyt produit minimum 3m / 10 ft fra det sted, hvor du fylde tanken, for du starter det.
- Fyld aldrig brændstoftanken helt op. Varme fãr brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Stop motoren, og sorg for, at skareudstyret stopper. Lad produktet kole af, inden du udforer vedligeholdelse.
• Afmonter taendhaeten, ffor du udforer vedligeholdelsen.
• Udstødningsgasserne fra motoren indeholder kulitte, som er en lugtfri, giftig og meget farlig gasart, som kan medføre dødsfald. Undlad at tændeprodukter indendors eller i likkede rum.
• Motorens udstødningsgasser er varme og kan indeholde gnister. Lad/DDke Produktet kore indendors ellr i nærheden af brandfarligt materiale.
• Tilbehør til ogændringer på produitet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller ødsfald. Undlad atændre produitet. Brug altid originalt tilbehør.
  Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for persorskade og beskadigelse afproduktet.
• Foretag kun den form for vedligeholdelse, der er angivet i/DDne brugervejledning. Lad et Husqvarna-godkendt serviceværksted udfore alle andre former for service.
  Lad et Husqvarna-godkendt serviceværksted foretage regelmaessig service afproduktet.
• Udskift beskadigede, slidte erler defekte dele.

Drift

Indledning

ADVARSEL: Læs og forsta kapitlet om sikkerhed, før du brugerproduktet.

Brændstof

Dette produit har en totaksmotor.

BEMAERK: Forkert brændstof kan medføre beskadigelse af motoren. Brug en blanding af benzin og totaktsolie.

Forblandet brandstof

• Brug Husqvarna forblandet alkylatbenzin - det giver det bedste resultat og forlanger af motorens levetid. Dette brændstof indeholder færre skadelige kemikalier sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Mængden af rester after forbrændingen er lavere med dette brændstof, som holder komponenterne i motorenmere rené.

Sādan blandes brændstof

Benzin

• Brug blyfri benzin af god kvalitet med et ethanolindhold pa maks. 10 %.

BEMAERK: Brug icke benzin med et oktantalindre end 90 RON/87 AKI. Brug af et lavere oktantal kan forarsage motorbanken, hvilket beskadiger motoren.

Totaktsolie

• De bedste resultater opnäs ved anvendelse af Husqvarna-totaktsolie.
  Hvis du icike kan fafat i Husqvarna-totaktsolie, kan du ogsa bruge en,anden totaktsolie af hoj kvalitet, som er beregnet til luftkolede motorer. Tal med din serviceforhandler om valg af den korrekte olie.

BEMAERK: Brug aldrig totaktsolie til vandafkolede udenbordsmotorer, sakaldt outboardoil. Brug ici obie beregnet til fireaktsmotorer.

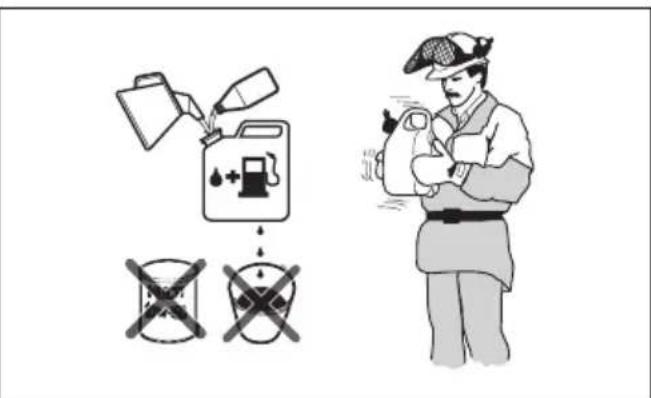

Sādan blandes benzin og totaktsolie

Benzin, liter

Totaktsolie, li- ter

	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

BEMAERK: Sma fejl kan paviske forholdet i blandingen drastisk, hvis du blander sma mengder brændstof. Mal omhyggeligt mengden af olie, og sorg for, at du fär den rigtige blanding.

1. Fyld halvdelen af maengden af benzin i en ren beholder til brandstof.
2. Tilmaj al olien.
3. Ryst brændstofblandingen.
4. Hæld den resterende maengde over i beholderen.
5. Ryst brændstofblandingen omhyggeligt.

BEMAERK: Bland icke brændstof til mere end 1 maned ad gangen.

Sādan fyldes brændstoftanken

ADVARSEL: Følg nedenstaende fremgangsmade for din egen sikkerheds skyld.

1. Stands motoren, og lad den blive kold.

2. Rengør omkring braendstoftankens dasksel.

1. Ryst beholderen, og sorg for, at brændstoffet er helt blandet.
2. Afmonter brændstoftankens daeksel langsomt for at aflaste trykket.
3. Fyld brændstoftanken.

BEMAERK: Sorg for, at der icke er for meget brændstof i tanken. Brændstoffe udvider sig, när det bliver varmt.

1. Spænd brændstoftankens daeksel welt.
2. Afrens spildt brændstof på og omkring produktet.
3. Flyt Produktet mindest 3m / 10 fod væk fra tankningsstedet og -kilden,inden det startes.

Bemærk: Se Produktoversigt pa side 48 for at se, hvor brændstoffanken sidder pa produktet.

Sādan moneres skaerspidsbeskyttelsen

1. Fjern møtrikken og bolten på skærspidsen.
2. Monter skærspidsbeskyttelsen pa skærspidsen.
3. Sæt bolten i, og spænd den til 7 Nm.
4. Sæt øtrikken i, og spænd den til 5 Nm.

Sadan justeres handtaget

Det bageste handtag kan justeres i 3 positioner.

1. Tryk på brændstofpumperbolden cirka 6 gange, indtil den begynder at fyldes med brændstof. Det er ikke nødsvendigt at fylde brændstofpumperbolden helt.
2. Hold hoveddelen af produktet pa jorden med venstre hand. Traed ikke pa Produktet.
3. Træk langsomt i startsnorens handtag med hjre hand, indtil du mærker modstand, og træk derefter hurtigt og kraftigt i startsnorens handtag.

ADVARSEL: Sno aldrig startsnoren rundt om handen.

BEMAERK: Trak icke startsnoren helt ud, og slip icke startsnorens handtag.

1. Fortsæt med at trække i startsnorens händtag, indtil motoren starter, og skub derefter chokerhändtaget til sin oprindelige position.

ADVARSEL: Klingerne bevær
sig, nag motoren starter.

1. Træk i startsnorens handtag, indtil motoren starter.
2. Tryk pa og slip gasreguleringen for at indstille motorens omdrejningstal i tomgang.
3. Skub gasreguleringen gradvist for at oge motorens hastighed.
4. Sorg for, at motoren korer jævnt.

1. Hold hoveddelen af produitet pa jorden med venstre hand. Traed ikke pa produits.

2. Træk langsomt i startsnorens handtag med hjre hand, indtil du mærker modstand, og træk derefter hurtigt og kraftigt i startsnorens handtag. Fortsæt, indtil motoren starter.

Bemærk: For yderligere oplysninger om, hvordan du starter produit, se Sadan startes produit med en kold motor pa side 55.

BEMAERK: Stopkontakten vender automatisk tilbage til sin driftsposition.

Betjening af Produktet

1. Start tæt ved jorden, og bevæg produktet op langs hækken, nár du beskærer siderne. Sørg for, at hoveddelen af produktet ikke berørter hækken.

ADVARSEL: Sorg for, at spidsen af skareudstyret ikke berør jorden.

1. Juster hastigheden, sa den passer til arbejdsmaengden.
2. Hold produitet tæt på kroppen for at opnå en stabil arbejdsstilling.
3. Vær forsigtig, og betjenproduktet langsomt.

Vedligeholdelse

Indledning

ADVARSEL: Laes og forsta sikkerhedskapitlet, for du udforer vedligeholdelse pa produitet.

Vedligeholdelsesskema

Vedligeholdelse	Før brug	After 40 timer	After 100 timer
Rens de udvendige flader. After haverbrug.
Rengør lyddæmperen, karburatorrøret og motoren for blade, snavs og uønsket smøremiddel.	After haverbrug.
Sørg for, at skærudstyret ikke bevæger sig i tomgang. X
Kontroller stopkontakten. X
Vedligeholdelse	Før brug	Efter 40 timer	Efter 100 timer
Undersøg skæreudstyret og skæreudstyrskærmen for skader og revner. Udskift dem, hvis de er beskadigede.	X
Undersøg händafskærmningen for skader og revner. Udskift dem, hvis de er beskadigede.	X
Udfør en kontrol af gasreguleringslåsen og gasreguleringen. X
Undersøg motoren, brændstoffanken og brændstoffslangerne for udsivning. X
Spænd møtrikker og skruer. X
Undersøg, om brændstofffilteret er rent, og sørg for, at der ikke er revner og andre fejl i brændstoffslangen. Udskift om质地vidigt.	X
Undersøg startmotoren og startsnoren for skader. X
Rens luftfilteret. Udskift dem, hvis det er质地vidigt. X
Undersøg vibrationsdæmpningsenhederne for skader og revner. X
Undersøg tændrøret, se Sádan andersøger du tændrøret på side 58.		X
Rens kolesystemet. X
Rens karburatorens udvendige flader og området omkring den. X
Rengør eller udskift gnistfangernettet. X
Rengør brændstoffanken indvendigt. X
Efterse tændrøret. X
Sørg for, at gearhuset er fyldt op med fedit. X

Sādan justeredutomgangshastigheden

1. Rengør luftfilteret, og fastgør luftfilterdækslet.
2. Start produit, se Sādan startes produit med en kold motor på side 55
3. Drej tomgangsjusteringsskruen T med uret, indtil skareudstyret begynder at bevage sig.

1. Drej tomgangsjusteringsskruen mod uret, indtil skareudstyret stopper.

ADVARSEL: Hvis skareudstyret

ikke stopper, nár du justerer omdrejningstallet i tomgang, skal du kontakte din naermeste serviceforhandler. Undlad at bruge produitet, indtil det er blevet korrekt indstillet eller repareret.

Bemark: Tomgangshastigheden er korrekt, nar motoren korer jævnt i alle positioner. Se Tekniske data pa side 59 for det anbefalede omdrejningstal i tomgang.

Sàdan renser du kolesystemet

Kolesystemet holder motortemperaturen ned.
Kolesystemet omfatter koleribberne pa cylinderten og starterhuset.

BEMEAERK: Luftindtaget mellem<brbrændstoftanken og krumtaphuset bliver let<brblokeret af blade. Rengør Luftindtaget welt.

1. Rengør kolesystemet med en børste hvver uge ell er oftere, hvis det er nødvendigt.
2. Sorg for, at kolesystemet ikke er snavset eller tilstoppet.

Sādan undersøger du tændrøret

BEMAERK: Brug altid anbefalet tendrørstype. Forkert tendrørstype kan forarsage skader på produitet.

• Undersog tændrøret, hvis motoren mangler kraft,\ 但是如果 starter nemt eller ikke fungerer korrekt i tomgangshastighed.
• Sádan mindsker du risikoen for uønsket materiale pa tændrorets elektroder, følg disse instruktioner:

a) Sorg for, at omdrejningstallet i tomgang er indstillet korrekt.
b) Sorg for, at brændstofblandingen er korrekt.
c) Sorg for, at luftfilterer er rent.

Hvis taendroret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data pa side 59.

• Udskift taendrøret, nar det er nødvendigt.

Rengoring af luftfilteret

Rens regelmæssigt luftfilteret for snavs og støv. Dette forbinder karburatorfejl, startproblemer, tab af motoreffekt, slitage på motordelene og et hjere brandstoffforbrug end normalt.

1. Udskift filtfilteret (C).
2. Rens skumfilteret (B) med varmt saebevand.

Bemerk: Et luftfilter, der har vaeret brugt i lang tid, kan不信 blive helt rent. Udskift luftfilteret regelmessigt, og udskift altid et defekt luftfilter.

1. Sorg for, at skumfilteret (B) er tort.
2. Pafor luftfilterolie pa skumfilteret (B). Se Sadan paforer du olie pa et luftfilter pa side 58
3. Rengor ogsa andersiden af luftfilterdaekslet (A). Brug trykluft aller en børste.

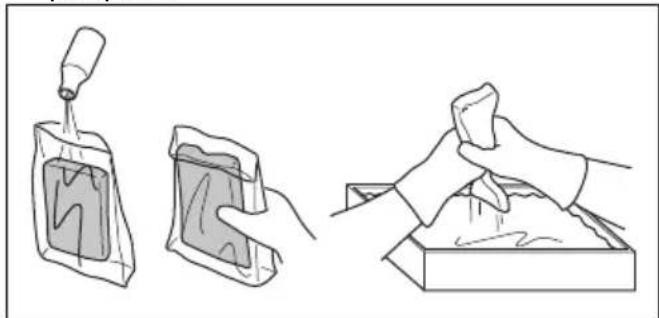

Sādan pāfṛer du olie pa et luftfilter

BEMAERK: Brug altid Husqvarna specialluftfilterolie. Brug ici Andre typer olie.

ADVARSEL: Tag beskytteseshandsker pa. Luftfilterets olie kan forarsage hudirritation.

1. Anbring luftfilteret i en plastose.
2. Anbring olien i plastposen.
3. Gnub plastposen for at sikre, at olien bliver pafort jævnt på luftfilteret.
4. Tryk uønsket olie ud af luftfiltret, mens det er i plastposen.

Sādan smøres gearhuset

• Brug Husqvarna specialfedt. Sporg serviceforhandleren for at fä yderligere oplysninger om det anbefalefedt.

Tilsaet fert gennem fedtniplen.

BEMAERK: Fyld icke gearhuset helt op.

Sādan rengøres og smøres klingerne

1. Rengør knivene for uønskede materialer før og after brug afprodukter.
2. Smør klingerne før laengere tids opbevaring.

Bemerk: Sporg serviceforhandleren for at fayderligere oplysninger om anbefalede rengøringsmidler og smoremidler.

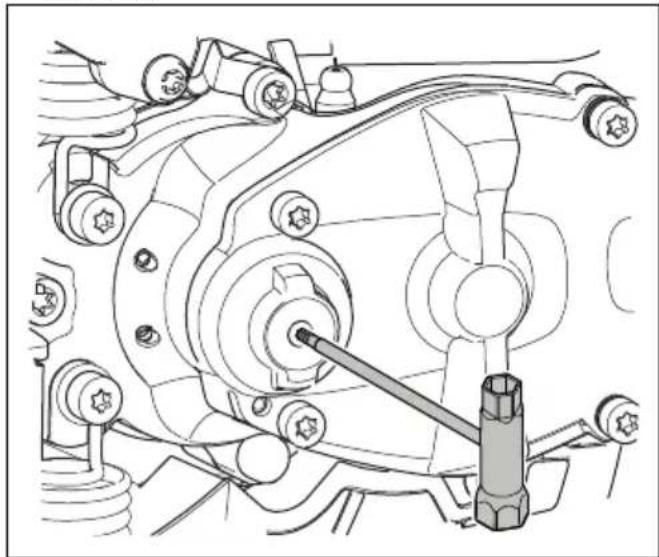

1. Fjern dakslet pa gearhuset.
2. Sorg for, at knivene bevæger sig frit. Sæt ring- og gaffelnøglen i gearhuset, og drej den med uret og mod uret.

1. Undersøg knivenes ægge for skader og defekter.
2. Brug en fil til at fjerne ujaevnheder pa knivene.

Transport, opbevaring og bortskaffelse

• Lad altidproduktekole af,for det stilles væk.
• Ved opbevaring og transport af produitet og brandstoffet, skal du sorge for, at der ici er utaetheder eller dampe. Gnister erler aben ild, f.eks. fra elektriske enheder erler kedler, kan starte en brand.

• Brug altid godkendte beholderere til opbevaring og transport af brandstof.
  Tøm brændstoftanken for transport erler langtidsopbevaring. Bortskaf brændstoffet pa en lokal miljostation.

• Fastgør transportbeskyttelsen under transport og opbevaring.
  Fjern taendhaeten fra taendroret.

• Fasspænd Produktet under transporten. Sørg for, at det ikke kan rykke sig.
• Rens og udfor service pa produktet inden langtidsopbevaring.

Tekniske data

Tekniske data

	522HD60X 522HDR60X 522HDR75X
Motor
Cylindervolumen, cm3	21,7 21,7 21,7
Omdrejningstal i tomgang, o/min. 3000 3000 3000
	522HD60X 522HDR60	X 522HDR75X
Anbefalet maks. hastighed, o/min. 9200 9200	9200
Maks. motoreffekt iht. ISO 8893, kW/hp ved o/min.	0,6/0,8 ved 7800 0,6/0	8 ved 7800 0,6/0,8 ved	7800
Lyddæmpper med katalysator Ja Ja Ja
Tændingsystem
Tændrør NGK CMR6A NGK CMR6A NGK CMR6A	MR6A
Elektrodeafstand, mm 0,5 0,5 0,5
Brændstof
Benzintankens kapacitet, l/cm3	0,45/450 0,45/450 0,45	5/450
Vægt
Uden brændstof, kg 4,9 5,0 5,2
Støjemissioner 10
Lydeffektniveau, mål't dB (A) 101 101 101
Lydeffektniveau, garantet LWA dB (A) 102 102	102 102
Lydniveauer 11
Ækvivalent lydtryksniveau ved brugerens ør er mål't i henhold til EN ISO 10517, dB(A)	93 93 93
Vibrationsniveauuer 12
Ækvivalente vibrationsniveauuer (ahv,eq) i händtag mål't i henhold til EN ISO 10517, m/s2:
Forreste/bageste, mm/s2	2,7/1,2	2.8/1.3	2.1/2.2
Knife
Type	Dobbelt	Dobbelt	Dobbelt
Skærelængde, mm	600 600 750
Skærehastighed, klip/min. 4400 3200 3200

Overensstemmelseserklaering

EU-overensstemmelseserklaering

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pagaelende produit:

Beskrivelse Hækkeklipper

Varemærke Husqvarna

Type / model 522HD60X, 522HDR60X, 522HDR75X

Identifikation Serienumrene fra 2022 og fremerefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrensning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at falgende standarder og/eller tekniske
specifikationer anvendes: EN ISO 12100:2021, CISPR
12:2009,EN ISO 10517:2009/A1:2013,EN IEC
63000:2018.

RISE SMP Svensk Maskinprovning AB, har foretaget frivillig typegodkendelse for Husqvarna AB.
Certifikatnummer: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB, har bekraeftet, at bestemmelsene i bilag V til Radets direktiv af den 8. maj 2000 "angaende emission af stj til omgivelserne" 2000/14/EF opfyldes. Certifikatnumre: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Vedr. oplysninger om stojemission, se Tekniske data pa side 59.

Huskvarna, 2022-05-09

Symboler på produitet

Stopp.

Vær forsiktig, og bruk produit riktig. Dette produit kan.fore til alvorlig personskade aller død for operatoren aller andre.

Slik kontrollerer du handbeskyttelsen

ADVARSEL: Ikke bruk produit uten lyddemper erer med en defekt lyddemper. En defekt lyddemper kan oke stynivaret og faren for brann. Ikke bruk produit uten gnistfangernett erer med en odelagt gnistfangernett. Ved eventuelle skader pa gnistfangernett met det bytes ut.

Dette produit har en totaktsmotor.

Merk: Hvis du vil finne ut hvor drivstofftanken er pa produit, kan du se Produktoversikt pa side 240.

Slik monterer du bladtuppbeskyttelsen

1. Fjern mutteren og bolten på bladtuppen.
2. Fest bladtuppbeskyttelsen til bladtuppen.
3. Monter bolten, og trekk til med et momnt pa 7 Nm.
4. Sett på mutteren, og trekk til med et moment på 5 Nm.

Slik justerer du handtaket

Det bakre handtaket kan justeres til tre stillinger.

Slik starter du produitet nár motoren er kald

1. Trek chokehendelen til choke-stillingen.

1. Trykk pa pumpen omtrent sek senger erler til drivstoffet begyinner a fylle blaren. Det er icke nodvendig a fylle blaren helt.
2. Hold produit pa bakken med venstre hand. Ikke trakk pa produit.
3. Dra forsiktig i startsnoren med høyre.Hand til du føler litt motstand. Dra deretter raskt i startsnoren med kraft.

ADVARSEL: Surr aldri startsnoren rundt handen.

OBS: Ikke trekk startsnoren helt ut, og\ ikke slipp handtaket på startsnoren.

Slik starter du produitet nár motoren er varm

Merk: Hvis du vil ha mer informasjon om hvordan du starter produit, kan du se Slik starter du produit när motoren er kald på side 247.

ADVARSEL: Les og forsta kapittelet om sikkerhet for du utforer vedlikehold pa produitet.

Vedlikeholdsskjema

ikke stopper nár du juster tomgangsturtallet, ma du kontakte naermeste serviceverksted. Ikke bruk produit før det er riktig justert ellre reparert.

Merk: Tomgangsturtallet er korrekt'nar motoren gär jevnt i alle stillinger. Se Tekniske data pa side 251 for a finne anbefalt tomgangsturtall.

1. Kontroller at skumfilteret (B) er tört.
2. Pafør luftfilterolje på skumfilteret (B). Se Slik pafører du olje på luftfilteret på side 250
3. Rengjor den indre overflaten til luftfilterdekselet (A). Bruk trykkluft aller en børste.

Slik paforer du olje pa luftfilteret

OBS: Bruk alltid Husqvarna spesiell luftfilterolje. IkkeBruk andre typor olje.

Slik smører du girhuset

fullstendig overholder følgende EU-direktiver og -forskrifter:

Stefan Holmberg, FoU-direktør, teknolegiledse, Husqvarna AB

Symboler på Produkten

Stopp.

VARNING: Folj nedanstænde procedur for din sakerhet.
