Zīmols	Husqvarna
Modelis	522HDR60X
Produkta veids	Termiskais dzīvžoga griezējs
Dzinējs	2-taktu, cilindru tilpums 21,7 cm³
Tukšgaitas apgriezieni	3000 apgr./min
Ieteicamais maksimālais apgriezienu skaits	9200 apgr./min
Maksimālā dzinēja jauda	0,6 kW / 0,8 Zs pie 7800 apgr./min
Aizdedzes svece	NGK CMR6A, sprauga 0,5 mm
Degvielas tvertnes tilpums	0,45 L (450 cm³)
Svars (bez degvielas)	5,0 kg
Griešanas garums	600 mm
Asmens veids	Divpusējs asmens
Griešanas ātrums	3200 griezieni/min
Garantētais trokšņa jaudas līmenis	102 dB(A)
Trokšņa spiediena līmenis pie auss	93 dB(A)
Vibrācijas (priekšējais/aizmugurējais rokturis)	2,8 / 1,3 m/s²
Pretvibrācijas sistēma	Jā
Klusinātājs ar katalītisko neitralizatoru	Jā
Degvielas maisījums	Bezsvina benzīns (max 10% etanola) + 2-taktu eļļa, attiecība 50:1
Nepieciešamais aizsargaprīkojums	Ausu aizsargi, aizsargbrilles, cimdi, pretslīdes zābaki
Regulārā apkope	Gaisa filtra tīrīšana, asmeņu eļļošana, aizdedzes sveces pārbaude

Bieži uzdotie jautājumi - 522HDR60X HUSQVARNA

Kādu degvielas maisījumu izmantot Husqvarna 522HDR60X?

Izmantojiet bezsvina benzīna (oktānskaitlis min. 90 RON) un augstas kvalitātes divtaktu eļļas maisījumu proporcijā 50:1 (2% eļļas). Uz 5 L benzīna pievienojiet 0,10 L eļļas. Pirms uzpildīšanas kārtīgi sakratiet.

Kā kopt dzīvžoga griezēja asmeņus?

Pēc katras lietošanas notīriet asmeņus ar suku. Pirms uzglabāšanas ieeļļojiet tos ar īpašu Husqvarna smērvielu. Regulāri pārbaudiet, vai tie nav bojāti vai saliekti. Nepieciešamības gadījumā uzasiniet vai nomainiet.

Kā iedarbināt aukstu dzinēju?

Pavelciet starteri aizvērtā stāvoklī. Nospiediet degvielas padeves sūkni 5 reizes. Novietojiet ierīci uz zemes, turiet to ar vienu roku. Lēnām pavelciet startera trosi, līdz jūtat pretestību, tad pavelciet ātri. Kad dzinējs darbojas, atgrieziet starteri sākotnējā pozīcijā.

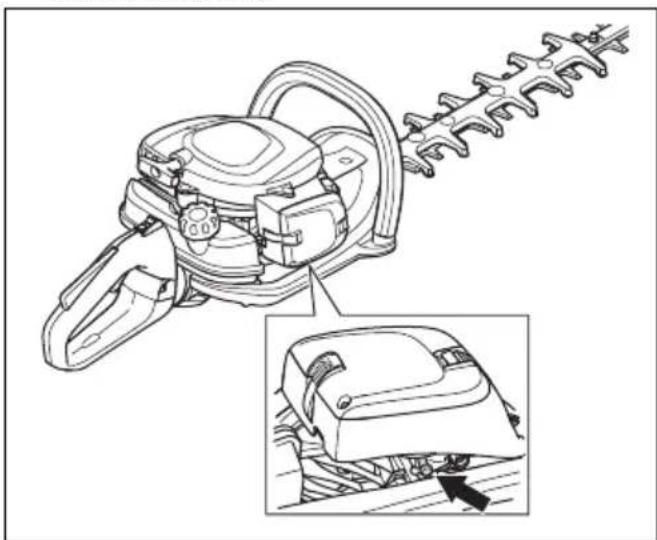

Kā noregulēt tukšgaitas apgriezienus?

Vispirms notīriet gaisa filtru. Iedarbiniet dzinēju. Pagrieziet tukšgaitas skrūvi (T) pulksteņrādītāja virzienā, līdz asmeņi kustas, pēc tam pretēji pulksteņa rādītājam, līdz asmeņi apstājas. Tukšgaita ir pareiza, kad dzinējs darbojas stabili, negriežot asmeņus.

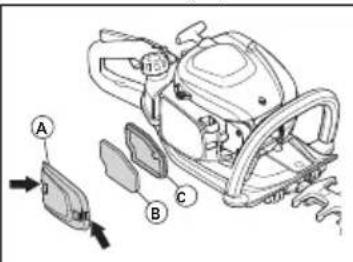

Kā notīrīt gaisa filtru?

Noņemiet filtra vāku. Izņemiet putuplasta filtru un filca filtru. Nomazgājiet putuplasta filtru siltā ziepjūdenī, nosusiniet, pēc tam ieeļļojiet ar īpašu gaisa filtra eļļu. Ja filca filtrs ir netīrs, to nomainiet. Salieciet atpakaļ.

Kādu aizdedzes sveci izmantot un kā to pārbaudīt?

Izmantojiet aizdedzes sveci NGK CMR6A ar spraugu 0,5 mm. Ja dzinējam ir aizdedzes pārtraukumi, izņemiet sveci, notīriet elektrodus, pārbaudiet spraugu. Nomainiet sveci, ja tā ir nolietota vai netīra.

Kādus aizsargaprīkojumus valkāt lietošanas laikā?

Valkājiet sertificētus ausu aizsargus, aizsargbrilles, izturīgus cimdus, pretslīdes zābakus un garu, pieguļošu apģērbu. Izvairieties no rotaslietām un vaļējiem matiem.

Kā uzglabāt dzīvžoga griezēju pēc lietošanas?

Iztukšojiet degvielu sertificētā traukā. Notīriet ierīci un ieeļļojiet asmeņus. Piestipriniet transportēšanas asmens aizsargu. Noņemiet aizdedzes sveces vāciņu. Glabājiet sausā vietā, bērniem nepieejamā vietā.

Kā droši lietot dzīvžoga griezēju?

Pārbaudiet darba zonu, noņemiet priekšmetus, kas varētu tikt izmesti. Turiet ierīci ar abām rokām sev priekšā. Pārliecinieties, ka neviens neatrodas tuvāk par 15 metriem. Nestrādājiet uz kāpnēm. Ja asmeņi atduras pret priekšmetu, izslēdziet dzinēju.

Kādas ir asmens īpašības?

Asmens ir divpusēja tipa, ar griešanas garumu 600 mm un griešanas ātrumu 3200 griezienu minūtē. Tas ir aprīkots ar iebūvētu asmens aizsargu drošībai.

LIETOŠANAS INSTRUKCIJA 522HDR60X HUSQVARNA

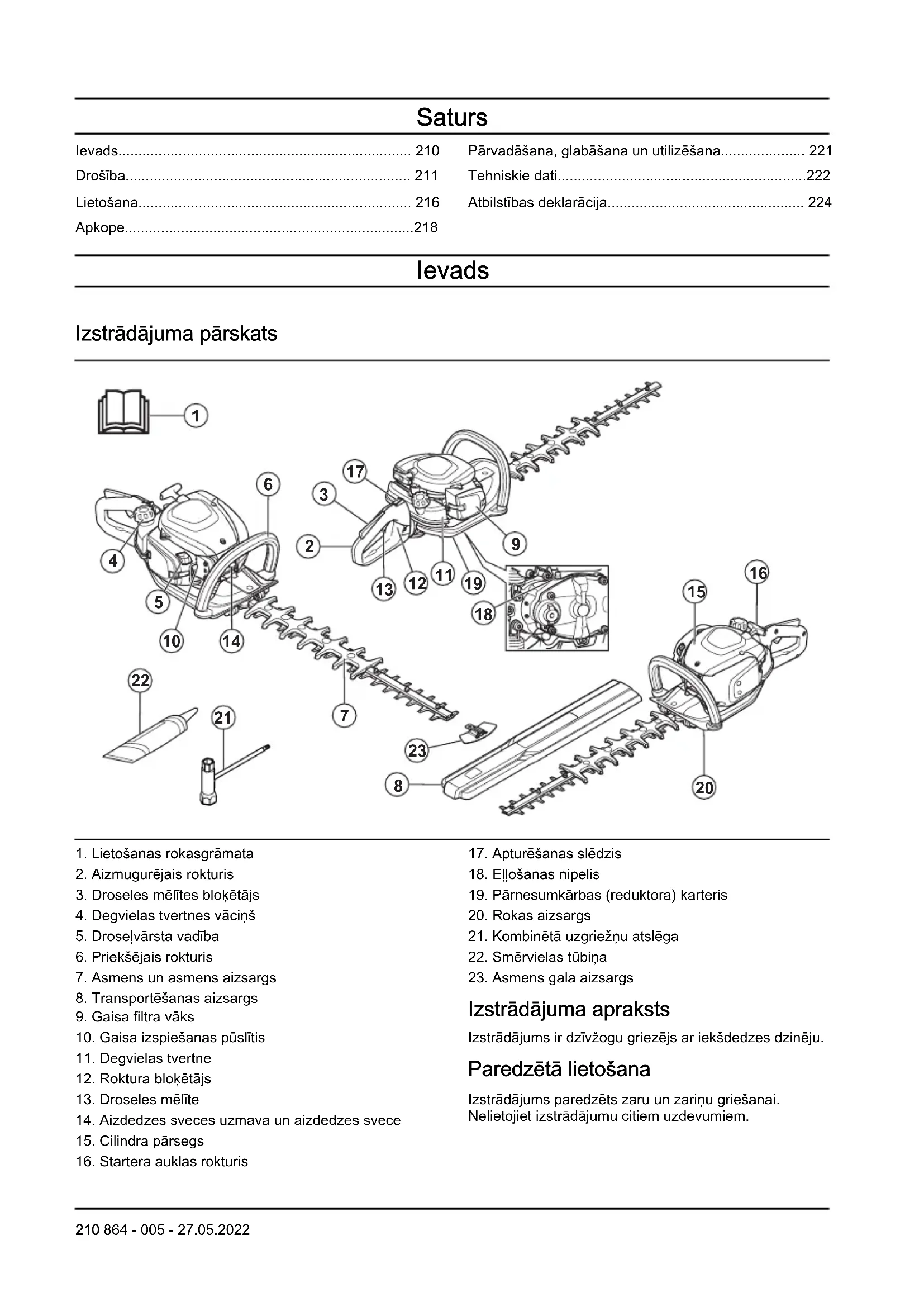

lzstrādājuma pārskats

1. Lietosanas rokasgramata
2. Aizmugurejais rokturis
3. Droseles mīlītes blokētājs
4. Degvielas tvertnes vacins
5. Droselvársta vadiba
6. Prieksejais rokturis
7. Asmens un asmens aizsargs
8. Transportesanas aizsargs
9. Gaisa filtra vaks
10. Gaisa izspiesanas puslitis
11. Degvielas tvertne
12. Roktura blokētājs
13. Droseles mélite
14. Aizdedzes sveces uzmava un aizdedzes svece
15. Cilindra parsegs

16. Startera auklas rokturis

17. Apturešanas sleždis

18. Elloşanas nipelis
19. Parnesumkarbas (reduktora) karteris
20. Rokas aizsargs
21. Kombineta uzgrieznu atslega
22. Smervielas tubina
23. Asmens gala aizsargs

lzstrādājuma apraksts

Izstradajums ir dzivzogu griezejs aieksdedzes dzineju.

Paredzêta lietošana

Izstradajums paredzets zaru un zariŋ griesanai.

Nelietojiet izstradajumu citiem uzdevumiem.

Simboli uz izstrādājuma

Apturet.

Esiet uzmanigi un lietojiet izstradajumpareizi. Sis izstradajums var izraisitsmagas vai navejoas traumasoperatoram vai citam personam.

Rupigi izlasiet lietotaja rokasgramatu un pirms izstradajuma lietošanas parliecinieties, vai izprotat instrukcjjas.

Izmantojiet apstiprinatus dzirdes un acu aizsargfdzeklus.

Izmantojiet apstiprinatus aizsargcimdus.

Velciet darba apavus ar neslidosam zolem.

Tuksgaitasreguleesanasskruve.

Lielā Ātrumaadata.

Neliela atrumaadata.

Troksna izplude vide atbilstosi
Eiropas Direktivai 2000/14/EK un
Jaundienvidelsas tiesibu aktiem "Darba vide aizsardzibas (troksna kontroles) regula (2017)". Troksna izpludes dati ir atrodami uz iekartas etiketes un tehnisko datum nodalä.

Sis produits atbilst piemerojamo EK direktivu prasibam.

Sis izstradajums atbilst spek a esosajiem AK noteikumiem.

yyyywwxxx Datu plaksnite ir noradits serejas numurs. yyy ir raosanas gads un ww ir raosanas nedela.

Piezime: Parejie uz izstradajuma noraditiie symboli/ norades atbilst dazu valstu certifikacijas prasibam.

Euro V emisija

BRIDINAJUMS: Motora atversana anule siki kedes zaga ES tipa apstiprinajumu.

Drošība

Drosibas definicijas

Bridinajumi, norades "Uzmanibul!" un piezimes tiek izmantotas, lai izceltu ipaşi svarigas lietotaja rokasgramatas dalas.

BRIDINAJUMS: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverosanas del operatoram vai blakus esosajam personam draud traumu vai naves risks.

IEVEROJET: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverosanas del rodas izstradajuma, citu

materialu vai blakus esosas teritorijas bojajuma risks.

Piezime: Tiek izmantota, lai sniegtu plašaku informaciju, kas nepieciesama attiecigajā situacija.

Vispārīgi norādījumi par drošibu

BRIDINAJUMS: Pirms izstradajuma lietosanas izlasiet talak izklastitas bridinajuma instrukcijas.

• Izstradajums var klut par bistamu darba riku, ja to lieto npareizi vai pavirsi, izraisot nopietnas un pat dzivbai bistamas traumas. Tapec ir loti svargi

pirms lietošanas izlasit un izprast šis rokasgrāmatas saturu.

• Sis izstradajums darbibas laikara rada elektromagnetisko lauku. Noteiktos apstaklos sis lauks var traucet aktiva vai pasiva mediciniska implantata darbibu. Lai samazinatu risku noklut apstaklos, kad var tikt gutas smagas vai letalias traumas, mês iesakam personam, kuram ir mediciniskie implantati, pirms si izstradajuma lietoşanas konsultéties ar savu arstu un mediciniska implantata ražotaju.
• Personam ar asinsrites traucejumiem parmeriga atrasanas vibracijas ietekme var negativi ietekmet asinsriti vai nervu sistemu. Ja jutat parmerigas vibraciju ietekmes symptomus, ameklejiet arstu. Tie var but nejutigums, tirpsana, durieni, sapes, speka zudums, adas krasas vai stavokla izmainas. Sie simptomi parasti ir noverojami pirkstos, rokas vai locitavas. Risks palielinas zema temperatura.
• Ja nonakat situacijā, kurā jums nav skaidrs, kā rikoties, ludziet的专业ista padomu. Sazinieties ar izplitāju vai akopes darbnicu. Izvairieties no tadiem lietošanas pañemieniem, kuri jums nav pa spekam.
• Nemiet vērā, ka par negadījumiem vai apdraudējumu, kas tiek radīts citiem cilvēkiem vai vinu ipašumam, atbildīgs ir lietotājs.
• Nekad nelauijiet citam personam izmantot izstradajumu, ja neesat pilnigi parliecinats, vai sis personas ir sapratuas lietotaja rokasgramatu.
• Nekad nejaujiet berniem lietot so izstradajumu vai uztureties tā tuvumā. Tā kā sis izstradajums ir aprikots ar apturesanas sledzi ar atsperes mehanismu, kas atrodas uz startera roktura, un to var iedarbinat ar neliela ātruma un speka kustibu, ari mazi běrnì noteiktos apstaklos var pielikt pietiekamu speku, lai iedarbinatu izstradajumu. Tas var radit smagu traumu. Tāpec gadijumos, kad izstradajums netiek pieskatīts, nonemiet aizdedzes sveces uzmavu.
• Glabajiet izstrādājumu bērniem nepieejama viṭa.
• Nekādā gadījūmā nelietojiet izstrādājumu, ja esat noguris, lietojis alcoholiskus dzerienus vai lietojat medikamentus, kas var ietekmet redzi, reakciju, vai koordinaciju.
• Nekad neliotojiet bojatu izstradajumu. leverojiet saja pamacibā noraditas apkopes, parbaudes un servisa instrukcijas. Dažus apkopes un remonta darbus dríkst veikt tikai apmaciti un kvalificeti specialisti. Skatiet ari noradijumus sadalā Apkope.
• Nekādā gadijumā nelietojiet izstrādājumu, kas ir pārveidots tā, ka neatbilst sākotnējai specifikacijai.

• Nekādā gadijumā nelietojiet izstrādājumu ekstremālos laika apstaklos, piēmeram, lielā salā vai loti karstā un/vali mitra klimata.
• Nepareizi naži var palielinat nelaimes gadijumurisku.
• leverojiet, lai darba vieta neviens neatrastos jums tuvak par 15 m/50PEDAM.
• Parliecinieties, ka tuvumā neatrodas cilveki vaidzivnieki, kas var nonakt saskare ar griesanas aprikojumu.
• Pärbaudiet darba zonu. Novaciet prieksmetus, kas var tikt izmesti, darba gaita tiem pieskatoties.
  Vienmérienemiet drošu un stabilu darba staju.
• Nekādā gadijumā neatstājiet produktu bez uzraudzības, ja darbojas motors.
• Raugiet, lai rokas un kaju pēdas nenonak kontaktā ar grieżejmezglu, kad darbojas motors.
  Ja kaut kas iekeras nazos darba laikā, pirms nazu tīrīsanas pilnīgi jaapstādina motors un sveces kabelis jāatvieno no aizdedzes sveces. No aizdedzes sveces nonēmiet sveces kabeli. Skatiet šeit: Asmenu pārbaude lpp. 221.
• Kad motors tiek izslęgts, nepieskarieties grieżejmezglam ar rokām vai kaju pedām, pirms tas ir pilnība apstajies.
• Uzmanieties no zaru gabaliniem, kas tiek izmesti griesanas laikā.
  Lietojot dzirdes aizsarglidzeklus, vienmér uzmanigi klausieties, lai sadzirdetu bridinajumu signalus vai saucenus. Kad dzinejs apstajas, vienmér nonemiet dzirdes aizsarglidzeklus.
• Nekad nestrādājiet, stavot uz trepēm vai paliktña vai kāda citing nenostiprinata paaugstinājuma.
• Izstradajumu vienmér turiet ar abam rokām. Turiet izstradajumu sev priëksä.
• Ja produits saskaras ar sveskermeni vai rodas specigas vibracijas, nekavejoties izsledziet produktu. No aizdedzes sveces nonemiet sveces kabeli. Parbaudiet, vai izstradajums nav bojats. Salabojiet iespejamos bojajumus.
  Lai izvairitos no elektriskas strvas trieciena, pbaraudiet, vai aizdedzes sveces uzmava un aizdedzes vads nav bojats.
• Parbaudiet vai visas skruves un uzgriežni ir pievilkti.
• Gadajiet, lai parnesumkarbas (reduktora) karteris ir labi ieellots. Skatiet seit: Parnesumkarbas (reduktora) kartera ieellosana lpp. 221.
• Izstradajuma lietošanas laikā parnesumkarbas (reduktora) karteris uzkarst. Lai neapedzinatos nepieskarieties parnesumkarbas (reduktora) karterim.
• Pirms iedarbinasanas ir jabut piemontetiem visiem vakiem un aizsargiem.
• Kad izstradajums netiek izmantots, uz griezejmezglavienmér ir jauzliek transporteşanas aizsargs.

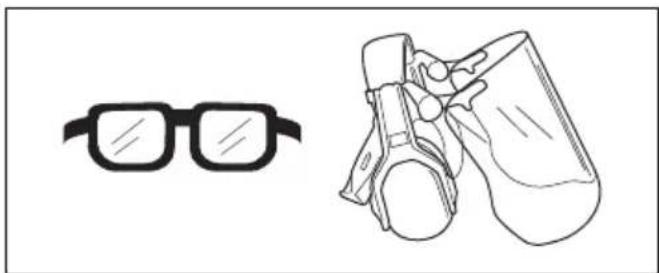

Individualie aizsarglidzekli

BRIDINAJUMS: Pirms sākat lietot izstrādājumu, izlasiṭ telak izklastītās bridinajuma instrukcijas.

• Izmantojot izstradajumu, vienmer lietojiet apstiprinatus individuos aizsarglidzeklus. Sadi lidzekli nevar pilnibanoverst traumu guhanas risku, tacu samazina traumus maguma pakapi, ja negadjums tomer notiek. Laujiet izplatitajam palidzet jums izveleties pareizo aprkojumu.
  Lietojet tadus dzirdes aizsarglidzeklus, kas nodrosina pietiekamu troksha slapeesan. Ilgstoasa uzturesanas troksn var radit butiskus dzirdes bojajumus.
• Izmantojiet apstiprinatus acu aizsarglidzeklus.
  Apstiprinatas aizsargbrilles ir jalieto ari tad, ja tiek izmantots sejsegs. Apstiprinatas aizsargbrilles ir tadas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasibam ES valstis.

Vajadzibas gadijumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai firot griśanas ierici.

Lietojiet izturigus, neslidosus zabakus vai kurpes.

• Lietojiet izturiga auduma apgerbu. Vienmér valkajiet biezas, garas bikses un apgerbu ar garam piedurknem. Nevalkajiet valigu apgerbu, kas viegli var iekerties krimos un zaros. Nenesajiet rotaslietas, nevelciet šortus, sandales un nestradajiet basam kajam. Sakartojet matus droši virs pleciem.

Gadajiet, lai tuvuma butu pirmas palidzibas pigeonumi.

Izstrādājuma drošibas icerces

BRIDINAJUMS: Pirms sākat lietot izstrādājumu, izlasiertāk izklastītās bridinajuma instrukcijas.

• Nelietojiet izstradajumu ar bojatam drošibas icicem.
• Regulari parbaudiet droibas ierices. Ja droibas ierices ir bojatas, szinieties ar savu Husqvarna servisa pärstavi.

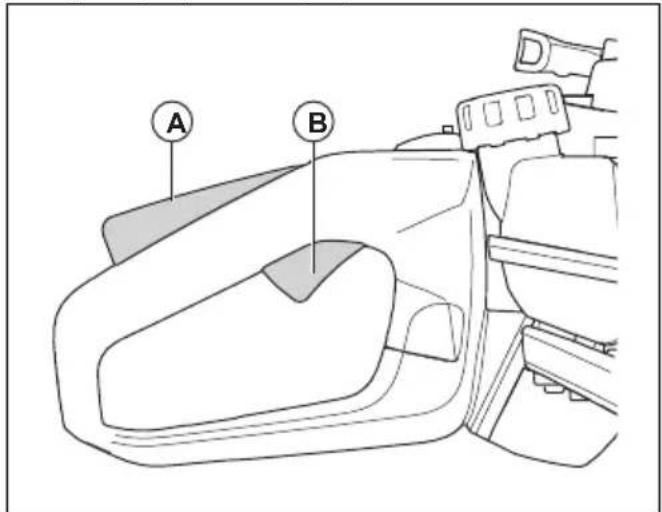

Droseles mélites bloketāja pārbaude

1. Parbaudiet, vaidroseles melites bloketajs (A) un droseles melite (B) brivi parvietrojas un atgriezjatspere darbojas pareizi.

1. Nospiediet uz leju droseles melites blokeesanas mehanismu un parbaudiet, vai tas ienem sakotnejo stavokli, kad to atlaiz.

1. Pärbaudiet, vai, droseles melites blokešanas mehanismu atlaižot, droseles melite tiek fiksêta brivgaitas pozicijă.

1. ledarbiniet izstradajumu ar pilnibā atvertu droseli.
2. Atlaidiet droseles meliti un parbaudiet, vai asmeni apstajas un paliek nekustigi.

BRIDINAJUMS:Ja asmeni ir kustiba, kad droseles melite ir brivgaitas pozicijira jaregulirkarburatora brivgaitas apgiezienu skaits. Skatiet Seit: Tuksgaitas apgiezenu skaita regule'sana lpp.219.

1. ledarbiniet dzineju.
2. Pabidiet sledzi izslegsanas stavokli un parliecinieties, vaidzinejs ir apstajies.

BRIDINAJUMS: Apturešanas sledzis automatiski atgriežas sakotnejā stavokli. Lai nepielauto nejaušu iedarbināsanu, iznemiet aizdedzes svecce uzgali no aizdedzes

sveces, kad veicat izstradajuma montazu vai apkopi.

Rokas aizsarga pbaraude

Rokas aizsargs pasarga rokas no traumam, ko var radit asmeni.

1. Apturiet dzinēju.
2. Parliecinieties, ka rokas aizsargs ir pareizi pievienots.
3. Pärbaudiet, vai rokas aizsargs nav bojats.

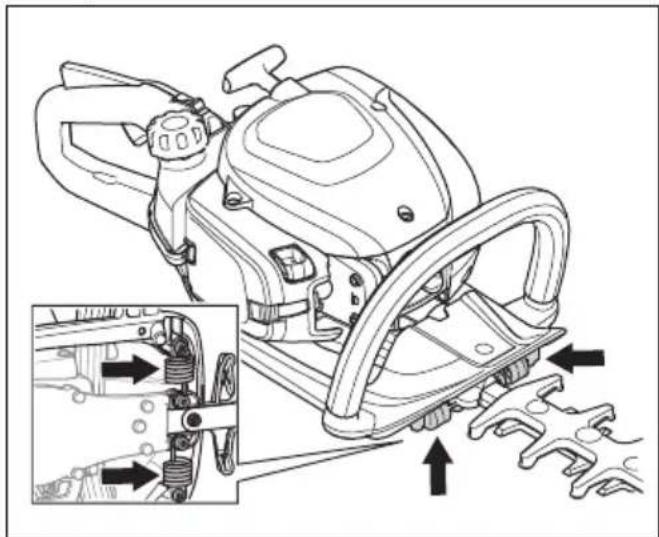

Vibraciju slapeşanas sistemas pärbaude

Vibraciju slapešanas sistemasamazina rokturu vibraciju. Vibraciju slapešanas bloki darbojas ka atdalitaji starp kedes zaga korpusu un roktura bloku.

1. Vizuali parbaudiet, vai nav deformacinas un bojajumu.
2. Parbaudiet, vai ir pareizi pievienoti vibraciju slapeesanas elementi.

Slapetaja pärbaude

BRIDINAJUMS: Neliotojiet izstradajumu bez slapetaja vai ar bojatu slapetaju. Bojats slapetajs var paaugstinat troksna limeni un aizdegsanas risku. Neizmantojiet izstradajumu bez dzirkstelu uztvereja sieta vai ja dzirkstelu uztvereja siets ir bojats. Ja dzirkstelu uztvereja siets ir bojats, tas janomaina.

BRIDINAJUMS: Slapetaji lietoanas laikaupectaklust loti karsti -arbrivgaita.

IEVEROJET: Ja dzirkstlu uztverea siets biezi aizsere, iespejams, ir pasliktinajusies katalizatoradariba. Lai

parbauditu slapetaju, szinieties ar izplatitaju, kas nodrosina apkopi. Aizserejis dzirkstelu uztvereja siets izraisis parkarsanu, kas, savukart, radis cilindra un virzula bojajumus.

BRIDINAJUMS: Slapetaja iekejjas

virsmas satur kimiskas vielas, kas var izraisit vezi. Esiet piesardzigs, lai nepieskartos siem elementiem, ja slapetajs ir bojats.

Slapetajms maksimali mazina troksni un novirza dzineja izpludes gazes prom no operadora. Slapetajs ar katalizatoru samazina kaitigas izpludes gazes.

1. Apstadiniet dzineju.
2. Vizuali pärbaudiet, vai nav bojajumu un deformácijas.
3. Parbaudiet, vai troksna slapetajs ir pareizi piestiprinats izstradajumam.

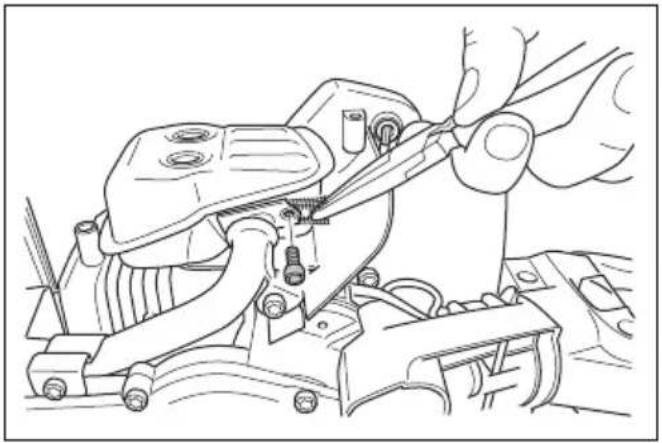

4. Notiriet dzirkstelu uzvtereja sietu ar metala sutu.

Asmenu un asmens aizsarga pärbaude

Asmenu arejai dalai ir asmens aizsarga funkcija. Asmens aizsargs novers traumas, ko rada griesana.

1. Izslédziet dzineju un parliecinieties, vai asmeni apstajas.
2. Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
3. Uzvelciet aizsargcimdus.
4. Parbaudiet, vai asmens un asmens aizsargs nav bojats vai salocits. Vienmér nomainiet bojatu vai saliektu asmeni vai bojatu asmens aizsargu.
5. Parliecinieties, vai skruves pie asmeniem un asmens aizsarga ir cieši piegriezas.

Drosibas noradijumi, rikooties ar degvielu

BRIDINAJUMS: Pirms sakat lietot izstradajumu, izlasiet talak izklastitas bridinajuma instrukcijas.

Nelietojiet izstradajumu, ja uz ta ir degviela vaidzineja alla. Notririet nevelamo degvielu/ellu un laujiet izstradajumam noztut.
Ja degviela ir nokluvusi uz apgerba, nekavejoties pargerbieties.
- Nelaujiet degvielai nonakt uz kermena, jo ta var izraisit savainojumus. Ja degviela ir nonakusi uz kermena, izmantojet ziepes un udeni, lai to nomazgatu.
- Nelietojiet izstradajumu, ja dzinejā ir suce. Regulari pārbaudiet, vaidzinejam nav radusies suce.
Rikojoties ar degvielu, esiet uzmanigs. Degviela ir viegli uzliesmojosa, tasyaki ir spradzienbistami, un var izraisit savainoiumus yai navi.
- Neieelpojiet degvielas tvaikus, jo tie var izraisit savainojumus. Pärliecinieties, vai gaisa plusma in pietiekama.
Nesmekejiet degvielas vaidzinejatuvumā.
Nenovietojiet siltus objektus degvielas vai dzinej tuvumā.
Nepievienojiet degvielu dzineja darbibas laikā.
- Pirms degvielas uzpildes parliecinieties, vai dzinejs in atdzisis.
- Pirms uzpildes leni atveriet degvielas tvertnes vacin un uzmanigi izlaidiet spiedenu.
- Neveiciet dzineja degvielas uzpildi telpas.
Nepietiekama gaisa plusma var izraisit savainojumus
vai navi, nosmokot vai saindejoties ar oglekla
monoksidu (tvana gazi).
Pilnibā piegrieziet degvielas tvertnes vaciu. Ja degvielas tvertnes vacins nav piegriezts, pastav aizdegsanas risks.
Pirms iedarbinasanas parviietojiet izstradajumu vismaz 3 m (10 pidas) no vietas, kur piepildijat tvertni.
Nepiepildiet degvielas tvertni pilnibā. Siltuma ietekmē degviela izplešas. Atstajiet degvielas tvertnes augsdalu tuksu.

BRIDINAJUMS: Pirms sākat lietot so izstrādājumu, izlasiet zemāk izklāstitos bridinajumus.

Izsledziet dzineju un parliecinieties, vai griesanas aprikojums ir apstajies. Pirms veicat apkopi, laujiet izstradajumam atdzist.
- Pirms apkopes darbu veiksanas atvienojiet aizdedzes sveces uzgali.
Dzineja gazu izpludes satur oglekla monoksidu, kasir bezkrasaina, indiga un loti bistama gaze, kura varizraisit navi. Nedarbiniet izstradajumu iekstelpas vialsegtas telpas.
Dzineja izpludes gazes ir karstas, un tajas var but dzirksteles. Nedarbiniet izstradajumu telpas vai ugunsnedrošu materialu tvumā.

• Piederumi un parveidojumi izstradajumā, kurus ražotājs nav apstiprinājis, var izraisit nopietnas traumas vai navi. Neparveidojiet izstradajumu. Vienmér izmantojiet originalos piederumus.

• Ja akcope netiek veikta pareizi un regulari, palielinas traumu gusanas risks un bojajumu izstradajumam risks.

Veiciet tikai to apkopi, kasir ieteikta saja lietotaja rokasgramata. Laujiet pilnvarota Husqvarna servisa parrstavim veikt visu parejo apkopi.

Laujiet pilnvarota Husqvarna servisa parestavim regulari veikt izstradajuma apkopi.

• Nomainiet bojatās, nodilusās un saluzusās detalas.

Lietošana

levads

BRIDINAJUMS: Pirms produkta lietosanas izlasiet un izprotiet drošibas noradijumus.

Degviela

Sim izstradajumam ir divtaktu dzinejs.

IEVEROJET: Npareiza veida
degviela var sabojat dzineju. Izmantojiet
benzina un divtaktu dzineja ellas maisijumu.

Ileprieksajaukta degviela

Lai uzlabotu veiktspju un pagarinatu motora darbmuzu, izmantojiet Husqvarna ieprieks sajauktu alkilatu degvielu. S1 degviela satur mazak kimisku vielu, salidzinot ar parasto degvielu, tadjadi tiek samazinats kaitigo izpludes gazu apjoms. Izmantojot so degvielu, atliekvielu limenis pec sadegsanas ir zemaks, kas saglabā tirus motora componentus.

Degvielas sajauksana

Benzins

• Izmantojiet labas kvalitates bezsvina benzinu ar maksimalo etanola saturu 10% .

IEVEROJET: Neizmantojiet benzinu, kura oktanskaitlis ir mazaks neka 90 RON/87 AKI. Degviela ar zemaku oktanskaitli var radit motora klaudzesanu, kas savukart rada motora bojajumus.

Divtaktu e!!a

Lai uzlabotu rezultatus un veiktspeju, izmantojiet Husqvarna divtaktu dzineja ellu.

Ja Husqvarna divtaktu dzineja ella nav pieejama, izmantojiet kvalitativu divtaktu dzineju ellu, kas paredzeta motoriem ar gaisa dzesesanu. Lai izveleto pareizu ellu, szinieties ar vietjo apkopes sniedzeju.

IEVEROJET: Neliotojiet divtakudzineja ellu, kas paredzeta ar udenidzesejamiem piekaranamiem dzinejiem;sadu ellu deve ari par piekarinamu dzineju ellu. Neliotojiet cetrtaktudzinejiem paredzeto ellu.

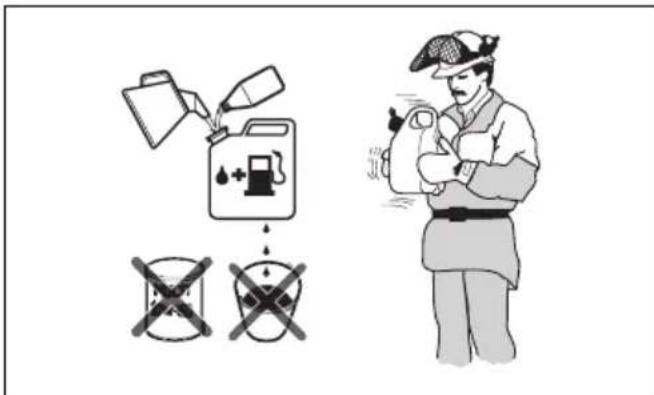

Benzina un divtaktu dzineja ellas sagatavošana

Benzins, litri Divtaktu dzinē-	ja ella, litri
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

IEVEROJET: Samaisot mazu
degvielas daudzumu, nelielas kudas var
butiski ietekmet maisijuma attiecbu. Rupigi
nomeriet ellas daudzumu un parbaudiet, vaitiek jeguts pareizs maisijums.

1. lepildiet pusi benzina daudzuma tira degvielas tvertne.
2. Pievienojiet visu daudzumuellas.
3. Sakratiet degvielas maisijumu.
4. Pievienojiet tvertne parejo benzina daudzumu.
5. Rupigi sakratiet degvielas maisijumu.

IEVEROJET: Viena reize sajauciet degvielu, lai tās pietiek tikai 1 mènesim.

Degvielas tvertnes uzpilde

BRIDINAJUMS:Drosibas nolukiaeverojiet talak noradito proceduru.

1. Apturiet dzinēja darbību un |aujiet tam atdzist.
2. Satiriet ap degvielas tvertnes vaciu.

1. Sakratiet vertni un parbaudiet, vai degviela ir pilnibasaiaukusies ar ellu.
2. Degvielas tvertnes vaciu atveriet lenam, lai samazinatu spiedenu.
3. Uzpildiet degvielas tvertni.

IEVEROJET: Pärliecinieties, ka degvielas tvertne nav parak daudz degvielas. Uzkarstot degviela izplešas.

1. Rupigi pievelciet degvielas tvertnes vaciu.
2. Notriet degvielu, kas izlijusi uz izstradajuma un ap to.
3. Pirms izstradajuma iedarbinasanas parvietojiet to vismaz 3m / 10 pedu attalumna no degvielas uzpildisanas vietas un degvielas avota.

Piezime: Informaciju par to, kur atrodas konkretā izstradajuma degvielas tvertne, sk. Izstradajuma parskats lpp. 210.

Asmens gala aizsarga uzstadisana

1. Nonemiet uzgiezni un skruvi asmens gala.
2. Uzstadiet asmens gala aizsargu uz asmens gala.
3. Uzstadiet skruvi un piegrieziet to ar 7 Nm speku.
4. Uzstadiet uzgriezni un piegrieziet to ar 5 Nm speku.

Roktura regulësana

Aizmugurejra roktura augstumu var regulet 3 pozicijas.

• Atlaidiet roktura blokētaju un pagrieziet rokturi.

Izstrādājuma iedarbināsana, ja dzinejs ir auksts

1. Pavelciet gaisa varsta vadibu lidz gaisa varsta pozicijai.

1. Nospiediet atgaisoanas sukna balonu apm eram 6 reizes vai lidz degviela uzpilda balonu. Atgaisoanas sukna balons nav obligati jauzpilda lidz galam.
2. Ar kreiso roku piespieddiet izstradajumu pie zemes. Nekapiet uz izstradajuma.
3. Leni velciet startera auklu ar labo roku, lidz sajutat pretestibu, pec tam pavelciet startera auklas rokturi atri un ar speku.

BRIDINAJUMS:Netiniet starteraauklu ap roku.

IEVEROJET: Neizvelciet startera auklu lidz galam un neatlaidiet startera auklas rokturi.

1. Turpiniet vikt startera auklas rokturi, lidz dzinejs iedarbojas, pec tam paspiediet gaisa varsta vadibu tās sakotnejā pozicija.

BRIDINAJUMS: Kad dzinejs ir iedarbinats, asmeni sak kusteties.

1. Turpiniet vikt startera auklas rokturi, lidz dzinejs sak darboties.
2. Lai iestatitu dzineja brivgaitas apgriezenu skaitu, piespiiediet un atlaidiet droseles meliti.
3. Lai palielinatu dzineja apgriezienus, pakapeniski sabidiet droseles melfti.
4. Parliecinieties, vaidzinejs darbojas vienmeregi.

Izstrādājuma iedarbināšana, ja dzinējs ir auksts

1. Ar kreiso roku piespieddiet izstradajumu pie zemes. Nekapiet uz izstradajuma.
2. Leni velciet startera auklu ar labo roku, fidz sajutat pretestibu, pec tam pavelciet startera auklas rokturi atri un ar speku. Turpinit, fidz dzinejs tiek iedarbinats.

Piezime: Papildinformatiju par izstradajuma iedarbinasanu skatiet seit: Izstradajuma iedarbinasana, ja dzinejs ir auksts lpp. 217.

Izstrādājuma izslegsana

• Pärbīdiet apturešanas slédzi dzineja apturešanas stavokli.

IEVEROJET: Apturešanas sledzis automatiski atgriežas darbības stavokli.

lzstrādājuma darbināsana

1. Apgriežot dzivžoga malas, virziet izstradajumu no dzivžoga apaksas uz augsu. Raugieties, lai izstradajuma korpuss nepieskartos dzivžogam.

BRIDINAJUMS: Raugieties, griesanas aprikojuma priekseja dala nepieskartos zemei.

1. Noregulējiet Ātrumu, lai tas atbilstu darba slodzei.
2. Lai nodrosinatu stabilu darba poziciju, turiet izstradajumu tuvu kermenim.
3. Esiet uzmanigs un stradajiet ar izstradajumu lenam.

Apkope

levads

BRIDINAJUMS: Pirms kedes zaga apkopes veiksanas izlasiet un izprotiet sadalu par drošibas pasakumiem.

Apkopes grafiks

Apkope Pirms iz-	mantoša-nas	Pec 40 h	Pec 100 h
Notūriet ārējo virsmu. Pēc katras lietošanas.
Notūriet no slāpētāja, izplūdes caurules un dzinēja lapas, netīrumus un smērvie-las pārpalikumus.	Pēc katras lietošanas.
Pārbaudiet, vai griešanas ierīce nekustas, dzinējam darbojoties tukšgaitā. X
Pārbaudiet apturešanas slēdzi. X
Pärbaudiet, vai griësanas ierîce un griësanas ierîces aizsargs nav bojăti vai ieplaisãjuši. Ja nepieciešams, nomainiet.	X
Pärbaudiet, vai rokas aizsargs nav bojăts vai ieplaisãjis. Ja nepieciešams, no-mainiet.	X
Pärbaudiet droseles mēlītes blokētāju un droseles mēliti. X
Pärbaudiet, vai dzinējă, degvielas tvertnē un degvielas caurulēs nav noplüdes. X
Pievelciet uzgriežnus un skrūves. X
Pärbaudiet, vai degvielas filtrs nav piesārŋots un vai degvielas šlūtenē nav ie-plaisãjumu vai citu defektu. Ja nepieciešams, nomainiet.	X
Pärbaudiet, vai nav bojăts starteris un startera aukla. X
Iztīriet gaisa filtru. Ja nepieciešams, nomainiet. X
Pärbaudiet, vai vibraciju slāpēšanas elementi nav bojăti vai ieplaisãjuši. X
Pärbaudiet aizdedzes sveci, skatiet šeit: Aizdedzes sveces pärbaude lpp. 220.		X
Iztīriet dzesēšanas sistemu. X
Notīriet karburatora ārejo virsmu un ap to esošo laukumu. X
Notīriet vai mainiet dzirkstelu aizturēšanas sietu. X
Iztīriet degvielas tvertni no iekspuses. X
Pärbaudiet aizdedzes sveci. X
Pärliecinieties, vai parnesumkārbas (reduktora) karteris ir piepildīts ar smērvielu. X

Tuksgaitas apgriezenu skaita regulësana

1. Iztiriet gaisa filtru un piestipriniet gaisa filtra vaku.

2. ledarbiniet izstradajumu, skatiet Izstradajuma iedarbinasana, ja dzinejs ir auksts lpp. 217.

3. Vispirms grieziet brivgaitas reguleesan skruvi T pulkstenraditaja kustibas virziena, fidz griesanas ierice sak kusteties.

1. Grieziet tuksgaitas reguleesanas skruvi preteji pulkstenraditaju kustibas virzienam, lidz griesanas ierie apstajas.

BRIDINAJUMS: Ja griesanas
ierice neapstajas, regulejot brivgaitas
apgriezienu skaitu, szinieties ar tuvako
izplitaju, kas nodrosina apkopi.
Nelietojet izstradajumu, kamer tas nav
pareizi noregulets vai saremontets.

Piezime: Tuksgaitas apgriezenu skaits ir pareizs, ja dzinejs vienmerigi darbojas visos rezimos. leteicamo brivgaitas apgriezenu skaitu skatiet seit: Tehniskie dati lpp. 222.

Dzesesanas sistemas tirišana

Dzesesanasystemapalidz saglabat zemu dzinejat emperaturu. Dzesesana systema ietilpst dzeses ribas uz cilindra un startera korpuss.

IEVEROJET: Gaisa iepludi starp degvielas tvertni un karteri var nobloket lapas. Rupigi iztiriet gaisa iepludi.

1. Tiriet dzesesanas sintemu ar suku katru nedelju vai biezak, ja nepieciesams.
2. Parliecinieties, vai dzesesanasistema nav netira, vai aizserejusi.

Aizdedzes sveces pbarde

IEVEROJET: Vienmér lietojiet ieteikto
aizdedzes sveces tipu. Nepiemerota
aizdedzes svece var radī izstrādājuma
bojājumus.

• Parbaudiet aizdedzes sveci, ja dzinejam nepietiek jaudas, dzineju nevar viegli iedarbinat vai ari tas nedarbojas pareizi tuksgaita.
  Lai samazinatu nevelamu materialu uzkrasanos uz aizdedzes sveces elektrodiem, ieverojiet turpakos noradijumus.

a) Parliecinieties, vai suksgaitas apgriezenu skaits ir noregulets pareizi.
b) Parliecinieties, vai degvielas maisijums in atbilstoš.

c) Parliecinieties, vai gaisa filtrs ir tirs.

Ja aizdedzes svece ir netira, notfiriet to un parbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet seit: Tehniskie dati lpp. 222.

• Ja nepiecesams, nomainiet aizdedzes sveci.

Gaisa filtra tirišana

Regulari notiriet netirumus un puteklus no gaisa filtra. Tadejadi tiks noversta karburatora nepareiza darbiba, iedarbinasanas problemas, dzineja jaudas samazinanas, dzineja detalu nolietosanas un palielinats degvielas paterins.

1. Nonemiet gaisa filtra vaku (A).
2. No filtra karkasa nonemiet putu polistirola filtru (B) un filca filtru (C).

1. Uzlieciet atpakal filca filtru (C).
2. Iztiriet putu polistirola filtru (B) ar siltu ziepjudeni.

Piezime: Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztiri pilniba. Mainiet gaisa filtru regulari un vienmér nomainiet bojatu gaisa filtru.

1. Gadajiet, lai putu polistirola filtrs (B) bute sauss.
2. Izmantojiet gaisa filtru ellu putu polistirola filtram (B). Skatiet seit: Gaisa filtra ieelfo'sana lpp. 220
3. Notiriet gaisa filtra vaka (A) ieksejo virsmu. Izmantojet saspiestu gaisu vai suk.

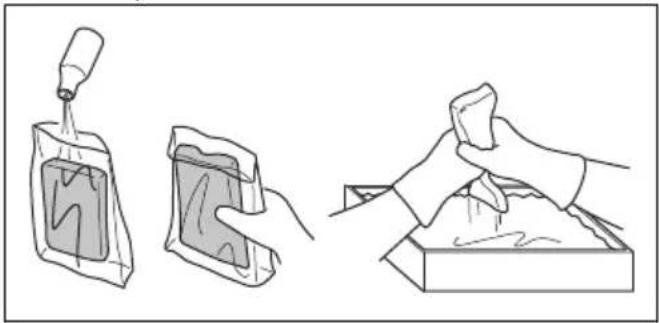

Gaisa filtra ieellosana

IEVEROJIET: Lietojiet tikai Husqvarna specialo gaisa filtru ellu. Neizmantojiet citu veidu ellas.

BRIDINAJUMS: Uzvelciet
aizsargcimdus. Gaisa filtra ella var izraisit
adas kairinajumu.

1. levietojiet gaisa filtru plastmasas maisinha.

2. Ileljiet ellu plastmasas maisina

3. Paberzejiet plastmasas maisinu plakstas, lai ellatiek vienmeregizi uzklata uz gaisa filtra.

4. Izspiediet ellas parpalikumu no gaisa filtra, kamer tas ir maisina.

Parnesumkarbas (reduktora) kartera ieellosana

LietojietipasoHusqvarna smervielu.Lai iegutuplasaku informaciju par ieicamo smervielu, szainieties ar izplatitaju.
- lepildiet smervielu caur ellosanas nipeli.

IEVEROJET: Nepiepildiet
parnesumkarbas (reduktora) karteri pilniba.

Asmenu tirisana un ieellosana

1. Pirms un péc izstradajuma izmantoşanas notiriet no tā asmeniem nevelamos materialus.
2. Pirms ilga uzglabāsanas perioda ieellojiet asmenus.

Piezime: Lai iegutu plasaku informaciju par ieteicamajiem tirisanas lidzekliem un smervielam, szinieties ar izplatitaju, kas nodrosina apkopi.

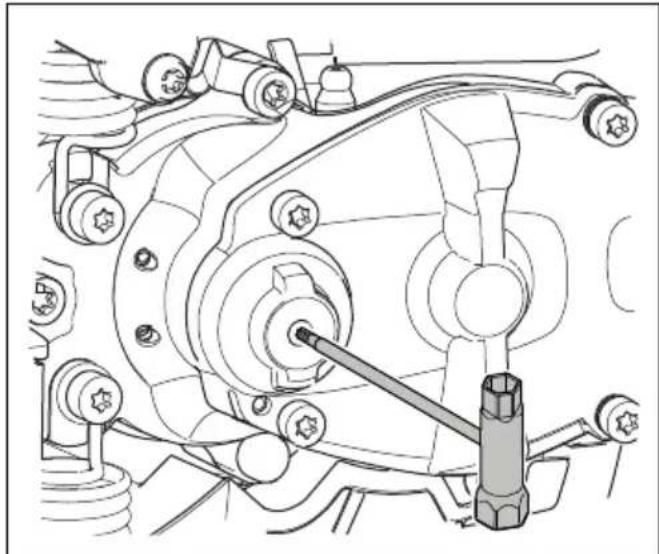

Asmenpu pbarde

1. Nonemiet parnesumkarbas (reduktora) kartera
   parsegu.
2. Pärliecinieties, vai asmeni rote brvi. levietojiet kombineto uzgrieznu atslegu parnesumkarbas (reduktora) karteri un pagrieziet pulkstenraditaju kustibas virziena un preteji tai.

1. Parbaudiet, vai asmenu malas nav bojatas vai deformetas.
2. Lai likvidetu asmenu atskarpes, izmantojiet vili.

Pārvadāśana, glabāśana un utilizesāsana

Pārvadāsana un uzglabāsana

Pirms izstradajuma novietosanas glabašanai vienmér laujiet tam atdzist.
- Attiecibā uz izstrādajuma un degvielas glabašanu un transportešanu pārliecinieties, vai nav nopūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piēmēram, elektrioeries vai tvaika katli, var izraisit ugunsgreku.
- Vienmér izmantojiet apstiprinatas tverntes degvielas glabāsanai un transportešanai.
- Pirms transportesanas vai ilgstoas uzglabanas iztuksojiet tvertni. Utilizejiet degvielu atbilsto sautilizesanas vieta.

• Transportesanas un glabasanas laikai piestipriniet transporteas aizsargo.
• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
• Transportesanas laikā nostipriniet izstrādājumu.
  Pärliecinijeties, ka tas nevar kustēties.
• Pirms ilgstošas glabāsanas notiriet izstradājumu un saremontējiet to.

Tecniskie dati

Tehniskie datum

	522HD60X 522HDR60	X 522HDR75X
Dzinējs
Cilindra darba tilpums, cm3	21,7 21,7 21,7
Brīvgaitas apgriezenu skaits, apgr./min. 3000	3000 3000
Ieteicamais maksimālais apgriezenu skaits, apgr./min.	9200 9200 9200
Maksimālā dzinēja jauda saskaṇā ar ISO 8893, kW/zp (apgr./min.)	0,6/0,8 @ 7800 0,6/0,8	@ 7800 0,6/0,8 @ 7800
Troksiŋa slapiētājs ar katalitisko neutralizatoru Jā Jā Jā
Aizdedzes sistēma
Aizdedzes suece NGK CMR6A NGK CMR6A	NGK CMR6A
Atstarpe starp elektrodiem, mm 0,5 0,5 0,5
Degviela
Degvielas tvertnes tilpums, l/cm3	0,45/450 0,45/450 0,45	/450
Svars
Bez degvielas, kg 4,9 5,0 5,2
Troksiŋa emisija 43
Skañas jaudas limenis, izmēritais dB(A) 101 101	101 101
Skañas jaudas limenis, garantētais LWA dB (A)	102 102 102
Skañas limeni 44
Ekvivalents skānas spiediena limenis pie lietotāja auss, mērits saskaṇā ar EN ISO 10517, dB(A)	93	93	93
Vibracijas limeni 45
Ekvivalenti vibracijas limeni (ahv,eq) pie rokturiem, mēri atbilstoši standartam EN ISO 10517, m/s2
Prieksā/aizmugurē, mm/s2	2,7/1,2	2.8/1.3	2.1/2.2
Asmeni
Tips	Abpusēji	Abpusēji	Abpusēji
Griësanas garums, cm 600 600 750
Griësanas ātrums, griësana/min. 4400 3200 3200

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrij, tālr. [phone], ar pilnu atbildibu apliecinām, ka sis izstrādajums:

Apraksts Dzīvžogu škēres
Zīmols Husqvarna
Tips/modelis 522HD60X, 522HDR60X, 522HDR75X
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilibā atbilst sādām ES direktivām un noteikumiem:

Noteikums Apraksts
2006/42/EK "par iekārīām"
2014/30/ES "par elektrromagnētisko savietojamību"
2000/14/EK "par trokša emisiju vide"
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprūko-jumos

un ir ieveroti zemak noraditie sakanotie standarti un/vaitehniskie dati: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, ir veicis brivpratigu tipa pärbaudi Husqvarna AB varda. Sertifikata numurs: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB, ir pärbaudijis atbilstibu Eiropas Padomes 2000. gada 8. maija direktivas 2000/14/EK prasibam attiecibā uz troksna emisiju vide. Sertifikata numuri: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Lai iegutu informaciju par troksna emisiju, skatiet手段: Tehniskie dati lpp. 222.

Huskvarna, 2022-05-09
