Merkki	Husqvarna
Malli	522HDR60X
Tuotetyyppi	Bensiinikäyttöinen pensasleikkuri
Moottori	2-tahtia, iskutilavuus 21,7 cm³
Joutokäyntinopeus	3 000 rpm
Suositeltu maksiminopeus	9 200 rpm
Moottorin maksimiteho	0,6 kW / 0,8 hv @ 7 800 rpm
Sytytystulppa	NGK CMR6A, kärkiväli 0,5 mm
Polttoainesäiliön tilavuus	0,45 L (450 cm³)
Paino (ilman polttoainetta)	5,0 kg
Leikkuupituus	600 mm
Terätyyppi	Kaksiteräinen
Leikkuunopeus	3 200 leikkausta/min
Taattu äänitehotaso	102 dB(A)
Äänenpainetaso korvilla	93 dB(A)
Tärinät (etu-/takakahva)	2,8 / 1,3 m/s²
Tärinänvaimennusjärjestelmä	Kyllä
Äänenvaimennin katalysaattorilla	Kyllä
Polttoaineseos	Lyijytön bensiini (max 10% etanolia) + 2-tahtitöljy, suhde 50:1
Vaadittavat suojavarusteet	Kuulosuojaimet, suojalasit, käsineet, liukuestekengät
Säännöllinen huolto	Ilmansuodattimen puhdistus, terien voitelu, sytytystulpan tarkistus

Usein kysytyt kysymykset - 522HDR60X HUSQVARNA

Mitä polttoaineseosta käyttää Husqvarna 522HDR60X:lle?

Käytä lyijyttömän bensiinin (oktaaniluku väh. 90 RON) ja korkealaatuisen 2-tahtiöljyn seosta suhteessa 50:1 (2% öljyä). 5 litraan bensiiniä lisää 0,10 litraa öljyä. Ravista hyvin ennen täyttöä.

Miten pensasleikkurin teriä hoidetaan?

Puhdista terät harjalla jokaisen käytön jälkeen. Voitele ne Husqvarnan erikoisrasvalla ennen varastointia. Tarkista säännöllisesti, etteivät ne ole vaurioituneet tai vääntyneet. Teroita tai vaihda tarvittaessa.

Miten kylmä moottori käynnistetään?

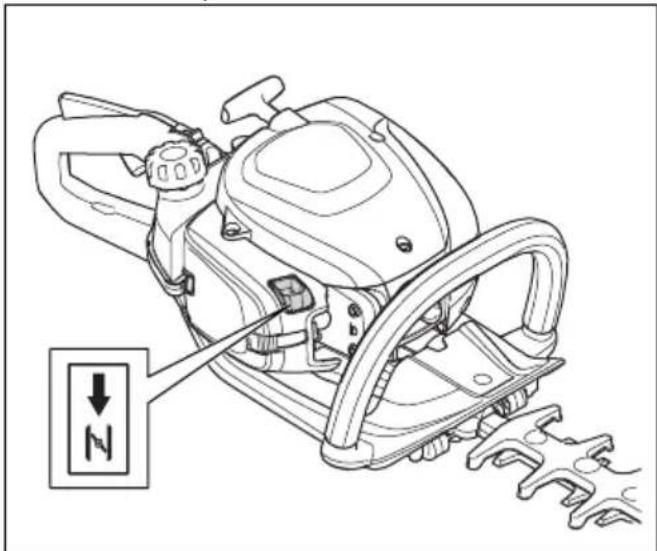

Vedä kuristin kiinni-asentoon. Paina käynnistyspalloa 5 kertaa. Aseta laite maahan ja pidä sitä yhdellä kädellä. Vedä käynnistysnarua hitaasti, kunnes tunnet vastusta, vedä sitten nopeasti. Kun moottori on käynnissä, palauta kuristin alkuasentoon.

Miten joutokäynti säädetään?

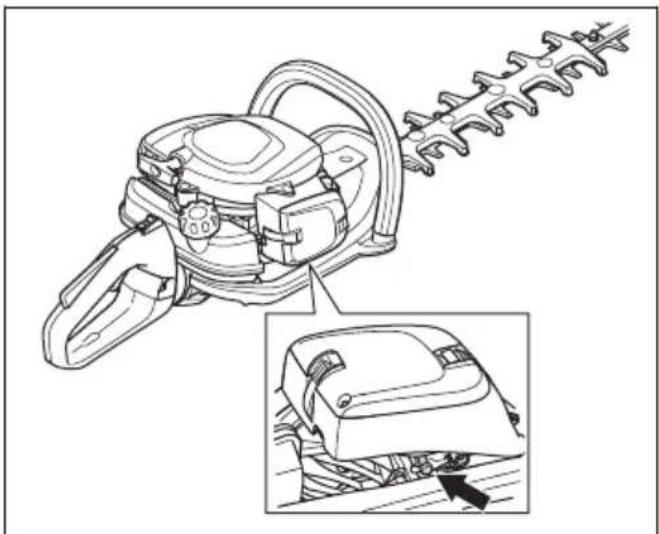

Puhdista ensin ilmansuodatin. Käynnistä moottori. Kierrä joutokäyntiruuvia (T) myötäpäivään, kunnes terät liikkuvat, sitten vastapäivään, kunnes terät pysähtyvät. Joutokäynti on oikea, kun moottori käy vakaasti pyörittämättä teriä.

Miten ilmansuodatin puhdistetaan?

Irrota suodattimen kansi. Ota vaahtomuovisuodatin ja huopasuodatin pois. Pese vaahtomuovisuodatin lämpimällä saippuavedellä, kuivaa se ja öljyä se ilmansuodatinöljyllä. Vaihda huopasuodatin, jos se on likainen. Kokoa takaisin.

Mitä sytytystulppaa käyttää ja miten se tarkistetaan?

Käytä sytytystulppaa NGK CMR6A, jonka kärkiväli on 0,5 mm. Jos moottori syttyy huonosti, irrota sytytystulppa, puhdista elektrodit, tarkista kärkiväli. Vaihda tulppa, jos se on kulunut tai likainen.

Mitä suojavarusteita käyttää käytön aikana?

Käytä hyväksyttyjä kuulosuojaimia, suojalaseja, kestäviä käsineitä, liukuestekenkiä ja pitkiä, hyvin istuvia vaatteita. Vältä koruja ja irtonaisia hiuksia.

Miten pensasleikkuri varastoidaan käytön jälkeen?

Tyhjennä polttoaine hyväksyttyyn astiaan. Puhdista laite ja voitele terät. Kiinnitä kuljetussuojus. Irrota sytytystulpan hattu. Säilytä kuivassa paikassa, lasten ulottumattomissa.

Miten pensasleikkuria käytetään turvallisesti?

Tarkista työalue, poista heitettävät esineet. Pidä laitetta kahdella kädellä edessäsi. Varmista, ettei kukaan ole alle 15 metrin päässä. Älä työskentele tikkailla. Pysäytä moottori, jos terät osuvat esineeseen.

Mitkä ovat terän ominaisuudet?

Terä on tyyppiä kaksiteräinen, leikkuupituus 600 mm ja leikkuunopeus 3 200 leikkausta minuutissa. Se on varustettu integroidulla teräsuojuksella turvallisuuden vuoksi.

KÄYTTÖOHJE 522HDR60X HUSQVARNA

FI Käyttöohje 122-135

Suuri nopeus sekoitusruuvi.

Pieni nopeus sekoitusruuvi.

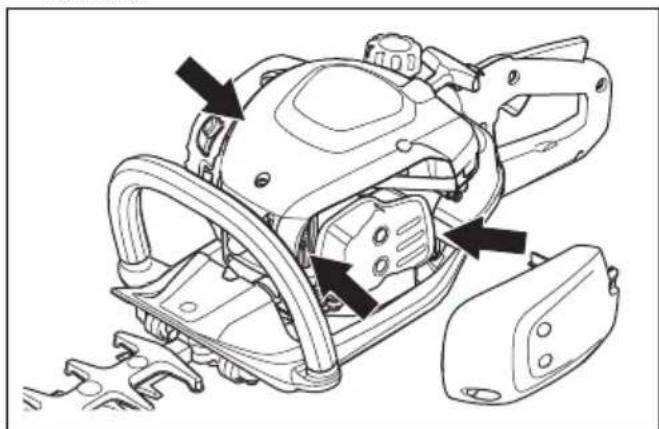

Äänenvaimentimen tarkistus

Leikkuuterän suojuksen asentaminen

1. Irrota leikkuuterän suojuksen mutteri ja pultti.
2. Aseta leikkuuterän suojus leikkuuterän päähän.
3. Asenna pultti ja kiristä se momenttiin 7 Nm.
4. Asenna mutteri ja kiristä se momenttiin 5 Nm.

VAROITUS: Ilmanottoaukko polttoainesäiliön ja kampikammion välissä voi tukkeutua lehdistä. Puhdista ilmanottoaukko huolellisesti.

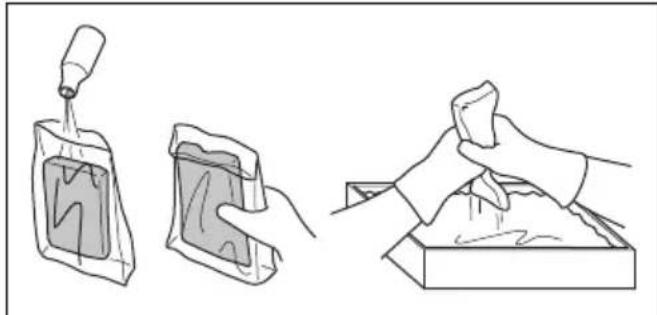

VAROITUS: Käytä suojakäsineitä. Ilmansuodattimen öljy voi aiheuttaa ihon ärsytystä.

Leikkuuterien puhdistus ja voitelu

Kuljetus, säilytys ja hävittäminen. 133

Turvallisuus. 123

Tekniset tiedot 133

Käyttö. 128

Vaatimustenmukaisuusvakuutus. 135

Huolto. 130

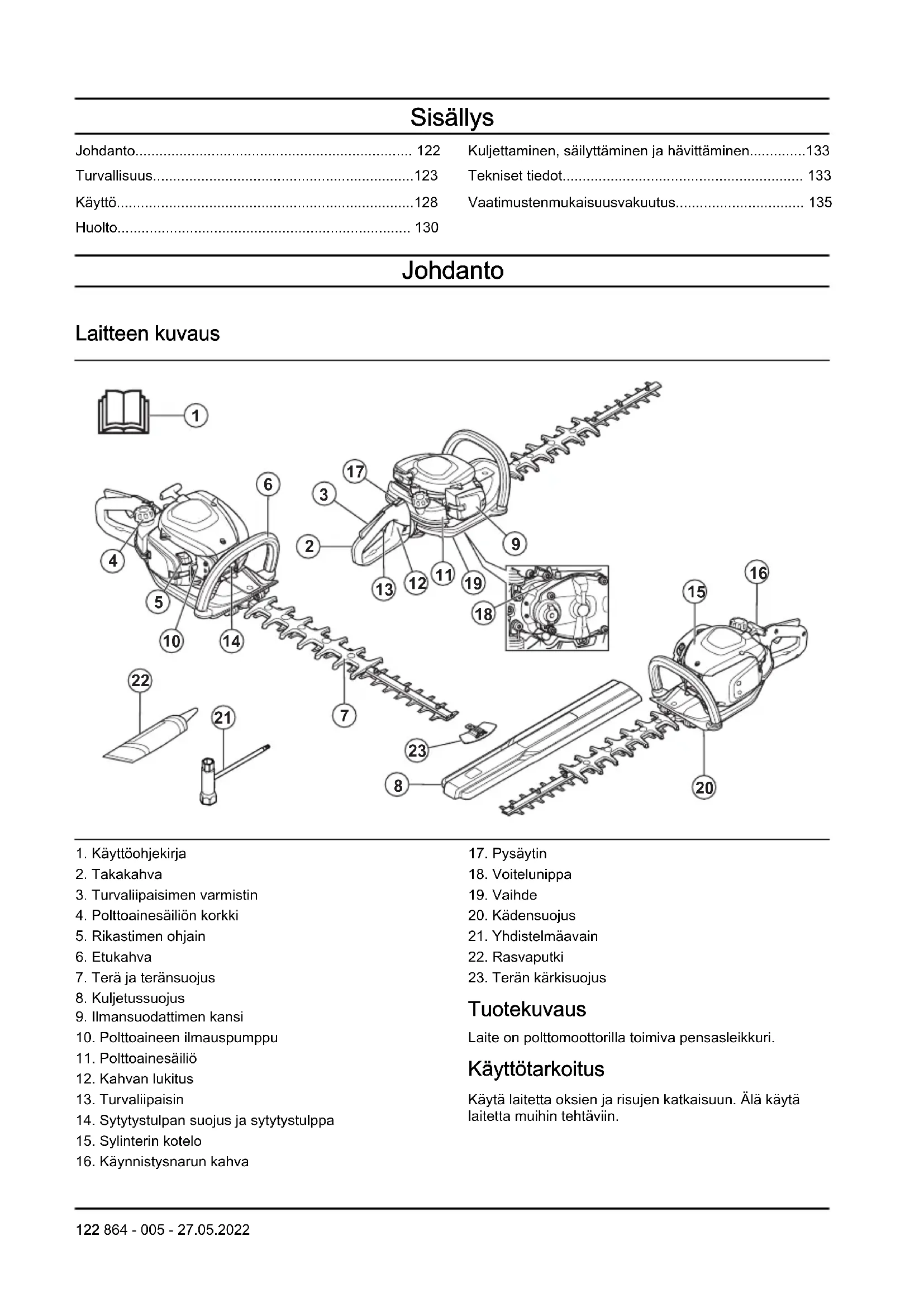

Johdanto

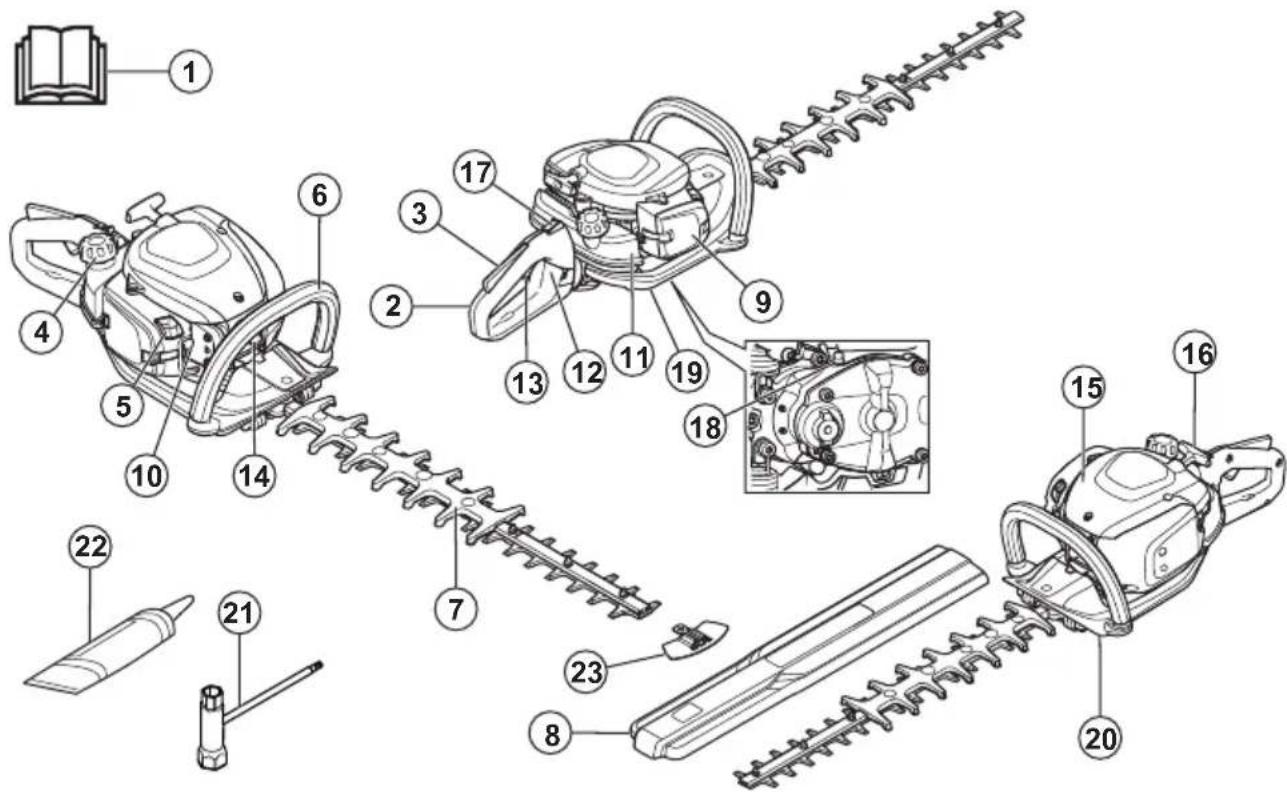

Laitteen kuvaus

1. Käyttöohjekirja
2. Takakahva
3. Turvaliipaisimen varmistin
4. Polttoainesäiliön korkki
5. Rikastimen ohjain
6. Etukahva
7. Terä ja teränsuojus
8. Kuljetussuojus
9. Ilmansuodattimen kansi
10. Polttoaineen ilmauspumppu
11. Polttoainesäiliö
12. Kahvan lukitus
13. Turvalipaisin
14. Sytytystulpan suojus ja sytytystulppa
15. Sylinterin kotelo
16. Käynnistysnarun kahva
17. Pysäytin

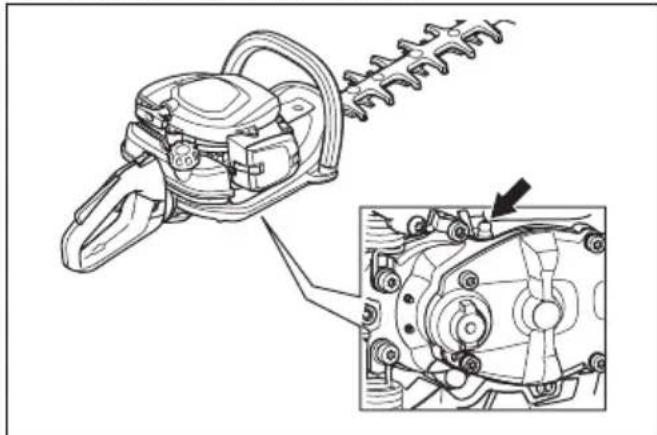

18. Voitelunippa
19. Vaihde
20. Kädensuojus
21. Yhdistelmäavain
22. Rasvaputki
23. Terän kärkisuojus

Tuotekuvaus

Laite on polttomoottorilla toimiva pensasleikkuri.

Käyttötarkoitus

Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin.

Laitteen symbolit

Pysähdy.

Ole varovainen ja käytä laitetta oikein. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta.

Käytä hyväksyttyjä kuulonsuojaimia ja suojalaseja.

Käytä hyväksyttyjä suojakäsineitä.

Käytä kestäviä luistamattomia jalkineita.

Joutokäynnin säätöruuvi.

Suurkierrosneula.

Matalakierrosneula.

Melupäästöt ympäristöön eurooppalaisen direktiivin 2000/14/EY ja Uuden Etelä-Walesin lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Melupäästötiedot ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säännösten vaatimukset.

yyyywwxxx Tyyppikilvessä näkyy sarjanumero, jossa yyy on valmistusvuosi ja ww on valmistusviikko.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Laite voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa

Häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa. - Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän. - Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niistä uhkaavista vaaroista. - Älä koskaan anna kenenkään käyttää laitetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön. - Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laitteessa on jousipalautteinen pysäytyskytkin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää laitteen käynnistämiseen. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun laite on ilman valvontaa. - Säilytä laite lasten ulottumattomissa. - Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan. - Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Lisätietoja on kohdassa Kunnossapito. - Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä koskaan käytä laitetta äärimmäisissä ilmasto-olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa. Virheelliset terät voivat lisätä onnettomuuksien vaaraa.
• Pidä sivulliset vähintään 15 metrin päässä laitteesta työn aikana.
• Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiin tai eläimiin.
• Tarkasta työskentelyalue. Poista kaikki esineet, jotka voivat sinkoutua ilmaan.
• Varmista, että seisot turvallisessa ja tukevassa työskentelyasennossa.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Huolehdi, etteivät kädet ja jalat koske leikkuulaitteeseen, kun moottori on käynnissä.
• Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytysjohto sytytystulpasta. Katso kohta Terien tarkistaminen sivulla 133.
• Kun moottori on pysäytetty, pidä kädet ja jalat etäällä leikkuulaitteesta, kunnes se on täysin pysähtynyt.
• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana. Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.
• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.
• Pidä laitteesta aina molemmin käsin kiinni. Pidä laite edessäsi.
• Jos laite osuu johonkin esineeseen tai alkaa täristä, pysäytä laite välittömästi. Irrota sytytysjohto sytytystulpasta. Tarkasta, onko laite vaurioitunut. Korjaa mahdolliset vauriot.
• Ehkäise sähköiskuja varmistamalla, että sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.
• Tarkista, että kaikki mutterit ja ruuvit on kiristetty. Varmista, että vaihde on voideltu riittävästi. Katso Vaihteen voiteleminen sivulla 132. Vaihde kuumenee laitetta käytettäessä. Älä koske vaihteeseen, sillä se aiheuttaa palovammoja.
• Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Kuljetussuojus on aina asetettava leikkuulaitteeseen, kun laitetta ei käytetä.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa. - Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

Käytä hyväksyttyä silmäsuojainta. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

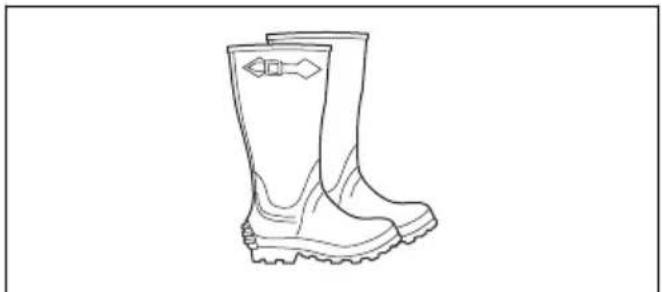

• Käytä luistamattomia ja tukevia saappaita tai kenkiä.

Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle. Pidä ensiaputarvikkeet helposti saatavilla.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Turvaliipaisimen varmistimen tarkistaminen

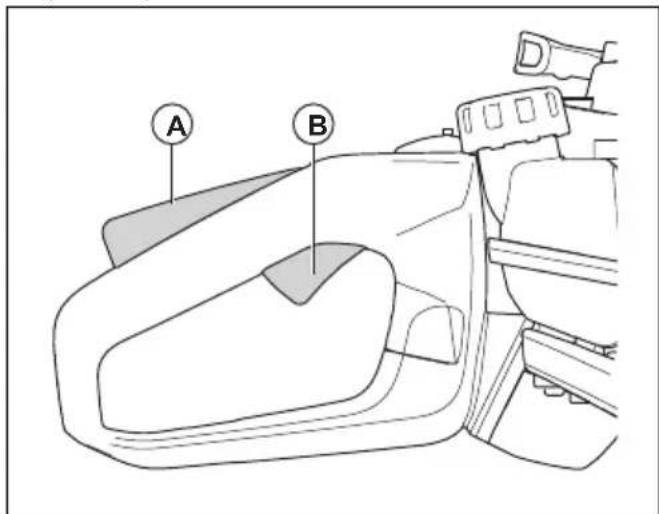

1. Tarkista, että turvaliipaisimen varmistin (A) ja turvaliipaisin (B) liikkuvat vapaasti ja että palautusjousi toimii oikein.

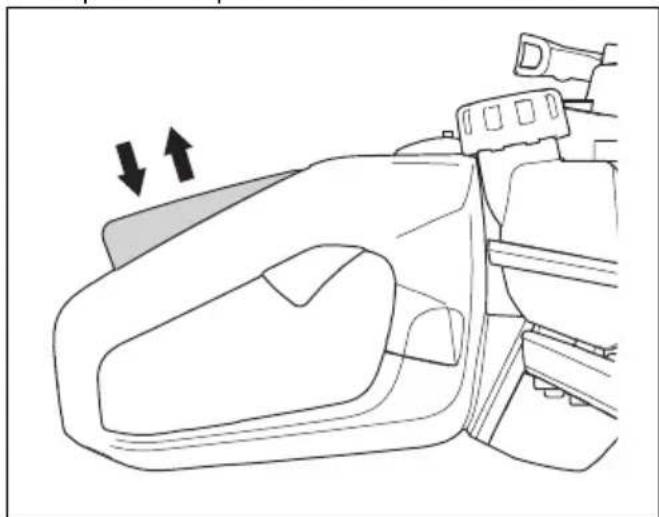

1. Paina turvaliipaisimen varmistin alas ja varmista, että se palautuu vapautettaessa lähtöasentoonsa.

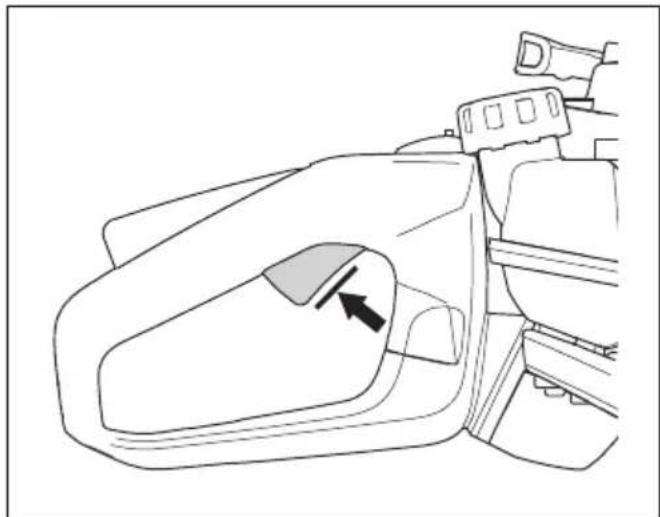

1. Tarkista, että turvaliipaisin on lukittu joutokäyntiasentoon, kun turvaliipaisimen varmistin vapautetaan.

1. Käynnistä laite ja käytä sitä täydellä kaasulla.
2. Vapauta turvaliipaisin ja tarkista, että terät pysähtyvät ja jäävät paikoilleen.

VAROITUS: Jos terät

liikkuvat kaasuliipaisimen ollessa joutokäyntiasennossa, on kaasuttimen joutokäyntiä säädettävä. Katso Joutokäyntinopeuden säätö sivulta 131.

Pysäyttimen tarkistaminen

1. Käännä moottori.
2. Siirrä pysäytin pysäytysasentoon ja varmista, että moottori sammuu.

VAROITUS: Pysäytin palaa automaattisesti käynnistysasentoon. Estä tahaton käynnistys irrottamalla sytytystulpan suojus sytytystulpasta asennuksen tai huollon ajaksi.

Kädensuojuksen tarkistaminen

Kädensuojus ehkäisee käsien aiheuttamia vammoja.

1. Pysäytä moottori.
2. Varmista, että kädensuojus on kiinnitetty oikein paikalleen.
3. Tarkista kädensuojus vaurioiden varalta.

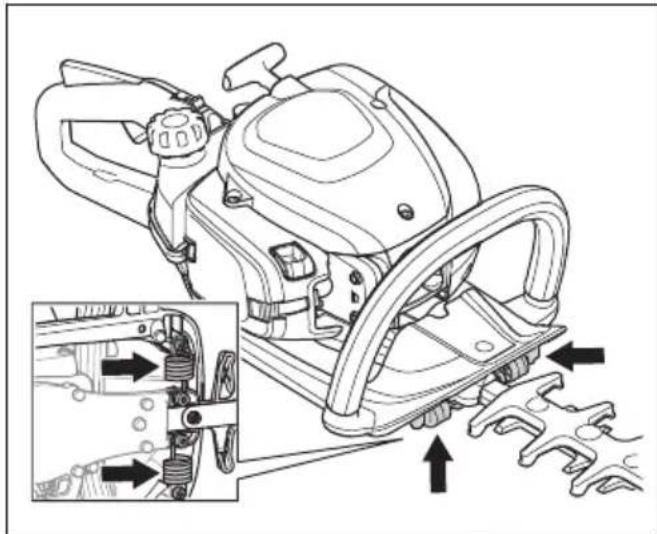

Tärinänvaimennusjärjestelmän tarkistaminen

Tärinänvaimennusjärjestelmä vähentää kahvojen tärinää. Laitteen rungon ja kahvaston väliin on sijoitettu tärinänvaimennuselementtejä.

1. Tarkista silmämääräisesti, onko vääntymiä tai vaurioita.
2. Tarkista, että tärinävaimentimet on kiinnitetty oikein.

Äänenvaimentimen tarkistaminen

VAROITUS: Älä käytä laitetta, jos äänenvaimennin puuttuu tai se on viallinen. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. Älä käytä laitetta ilman kipinänsammutusverkkoa tai rikkinäisen kipinänsammutusverkon kanssa. Jos kipinänsammutusverkko on vioittunut, se on vaihdettava.

VAROITUS: Äänenvaimentimet kuumentuvat huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella.

HUOMAUTUS: Jos kipinänsammutusverkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteyttä huoltoliikkeeseen äänenvaimentimen tarkistusta varten. Tukkeutunut kipinänsammutusverkko saa laitteen ylikuumenemaan, mistä seuraa sylinteri- ja männänvaurioita.

VAROITUS: Äänenvaimentimen sisäpinnat sisältävät kemikaaleja, jotka voivat aiheuttaa syöpää. Varo koskemasta näihin osiin, jos äänenvaimennin on vaurioitunut.

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita tai vääntymiä.
3. Varmista, että äänenvaimennin on kiinnitetty oikein laitteeseen.

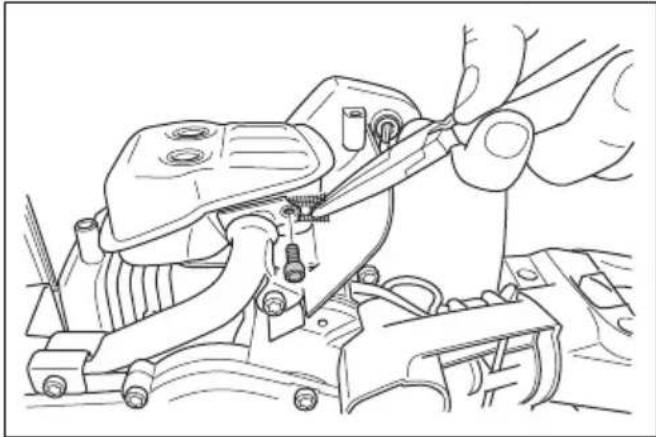

4. Puhdista kipinänsammutusverkko teräsharjalla.

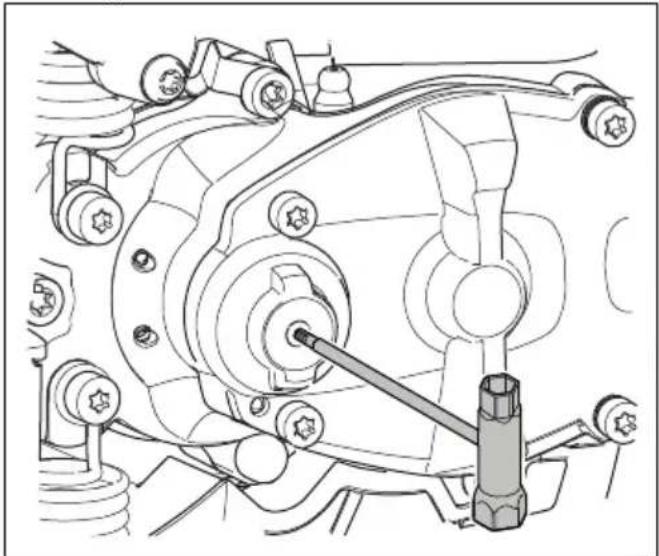

Terien ja teräsuojuksen tarkistaminen

Terän ulkoreuna toimii teräsuojuksena. Teräsuojus estää viiltovammoja.

1. Sammuta moottori ja varmista, että terät pysähtyvät.
2. Irrota sytytystulpan suojus sytytystulpasta.
3. Käytä suojakäsineitä.
4. Varmista, että terä ja teränsuojus ovat ehjät eivätkä ole vaurioituneet tai vääntyneet. Vaihda aina taipunut tai vaurioitunut terä ja vaurioitunut teränsuojus.
5. Varmista, että terien ja teränsuojuksen ruuvit ovat tiukasti kiinni.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta. Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvaihto ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Sammuta moottori ja varmista, että terälaite pysähtyy. Anna laitteen jäähtyä ennen kuin alat tehdä huoltotoimenpiteitä.
• Irrota sytytystulpan suojus ennen huoltoa.
• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu, joka voi aiheuttaa kuoleman. Älä käytä laitetta sisällä tai suljetussa tilassa. Moottorin pakokaasu on kuumaa ja voi sisältää kipinöitä. Älä käytä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset laitteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee laitteeseen muutoksia. Käytä aina alkuperäisiä lisävarusteita.
• Jos laitetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja laitteen vaurioitumisen vaara kasvaa. Huolla laite ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Anna valtuutetun Husqvarna-huoltoliikkeen tehdä kaikki muut huoltotyöt.
• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa laite säännöllisesti. Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Käyttö

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä.

Polttoaine

Tässä laitteessa on kaksitahtimoottori.

HUOMAUTUS: Vääräntyyppinen polttoaine voi vaurioittaa moottoria. Käytä bensiinin ja kaksitahtiöljyn seosta.

Valmis polttoaineseos

Käytä valmiiksi sekoitettua Husqvarna-alkylaattibensiiniä, sillä se takaa parhaan suorituskyvyn ja pidentää moottorin käyttöikää. Tällainen polttoaine sisältää tavallista polttoainetta vähemmän haitallisia kemikaaleja, mikä vähentää haitallisia pakokaasuja. Tällaisesta polttoaineesta jää vähemmän karstaa polton jälkeen, jolloin moottorin osat pysyvät puhtaampina.

Polttoaineen sekoittaminen

Bensiini

• Käytä korkealaatuista lyijytöntä bensiiniä, jossa on enintään 10% etanolia.

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON / 87 AKI. Jos oktaaniluku on pienempi, moottori voi alkaa nakuttaa, mikä vaurioittaa moottoria.

Kaksitahtiöljy

Käytä Husqvarna-kaksitahtiöljyä, sillä se takaa parhaat tulokset ja suorituskyvyn. - Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta ilmajäähdytteisille moottoreille tarkoitettua korkealaatuista kaksitahtiöljyä. Kysy huoltoliikkeestä ohjeita oikean öljyn valintaan.

HUOMAUTUS: Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. Älä käytä nelitahtimoottoreille tarkoitettua öljyä.

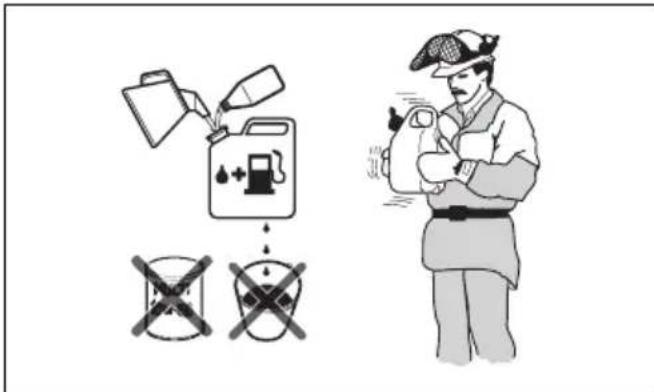

Bensiinin ja kaksitahtiöljyn sekoitus

Bensiini, litraa Kaksitahtiölj,	litrea
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

HUOMAUTUS: Kun polttoainetta sekoitetaan pieniä määriä, pienikin mittausvirhe voi vaikuttaa sekoitussuhteeseen suuresti. Mittaa öljymäärä huolellisesti ja varmista, että seoksen suhde on oikea.

1. Lisää puhtaaseen polttoainesäiliöön puolet bensiinin kokonaismäärästä.
2. Lisää koko öljymäärä.
3. Ravista polttoaineseosta.
4. Lisää loput bensiinistä säiliöön.
5. Ravista polttoaineseosta huolellisesti.

HUOMAUTUS: Sekoita korkeintaan yhden kuukauden polttoaineet kerrallaan.

Polttoainesäiliön täyttö

VAROITUS: Noudata seuraavia turvallisuustoimenpiteitä.

1. Sammuta moottori ja anna sen jäähtyä.
2. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

1. Ravista kannua ja varmista, että polttoaine on sekoittunut kokonaan.
2. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.
3. Täytä polttoainesäiliö.

HUOMAUTUS: Varmista, ettei polttoainesäiliössä ole liikaa polttoainetta. Polttoaine laajenee lämmetessään.

1. Kiristä polttoainesäiliön korkki tiukasti.
2. Puhdista polttoaineroiskeet laitteen päältä ja ympäriltä.
3. Siirrä laite vähintään 3 metrin päähän polttoaineen lisäys- ja säilytyspaikalta ennen käynnistämistä.

Huomautus: Laitteen polttoainesäiliön paikka kerrotaan kohdassa Laitteen kuvaus sivulla 122.

Terän kärkisuojuksen asentaminen

1. Irrota terän kärkisuojuksen mutteri ja pultti.
2. Asenna terän kärkisuojus paikalleen.
3. Asenna ja kiristä pultti (7 Nm).
4. Asenna ja kiristä mutteri (5 Nm).

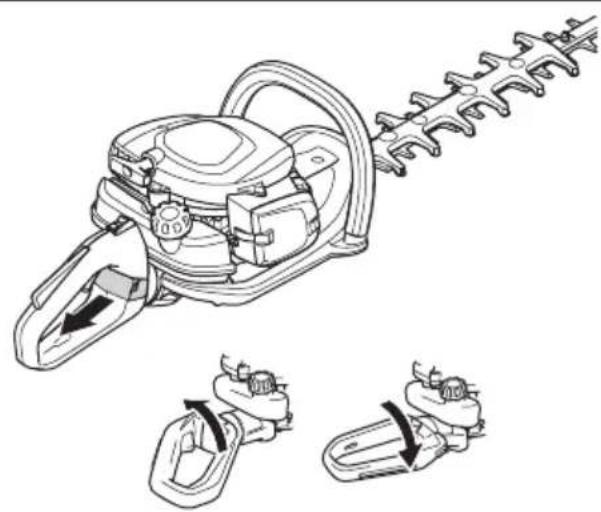

Kahvan säätäminen

Takakahvan voi säätää kolmeen eri asentoon. Vapauta kahvan lukitus ja käännä kahvaa.

Laitteen käynnistäminen moottorin ollessa kylmä

1. Siirrä rikastinvipu rikastusasentoon.

1. Paina polttoainepumppua noin 6 kertaa tai kunnes polttoainetta menee pumppuun. Polttoaineen ilmauspumppua ei tarvitse täyttää kokonaan.
2. Paina laitteen runkoa maata vasten vasemmalla kädellä. Älä astu laitteen päälle.
3. Vedä käynnistysnarun kahvaa hitaasti oikealla kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä vedä käynnistysnarua loppuun asti, äläkä päästä irti käynnistysnarun kahvasta.

1. Jatka käynnistysnarun kahvasta vetämistä, kunnes moottori syttyy, ja paina rikastin alkuperäiseen asentoonsa.

VAROITUS: Terät liikkuvat, kun moottori käynnistyy.

1. Jatka käynnistysnarun kahvasta vetämistä, kunnes moottori käynnistyy.
2. Aseta moottori joutokäyntinopeudelle painamalla ja vapauttamalla kaasuliipaisin.
3. Lisää moottorin käyntinopeutta painamalla turvaliipaisinta vähitellen.
4. Varmista, että moottori käy tasaisesti.

Laitteen käynnistäminen moottorin ollessa kuuma

1. Paina laitteen runkoa maata vasten vasemmalla kädellä. Älä astu laitteen päälle.
2. Vedä käynnistysnarun kahvaa hitaasti oikealla kädellä, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa nopeasti ja voimakkaasti. Jatka, kunnes moottori käynnistyy.

Huomautus: Lisätietoja laitteen käynnistämisestä on kohdassa Laitteen käynnistäminen moottorin ollessa kylmä sivulla 129.

Laitteen pysäyttäminen

• Sammuta moottori siirtämällä pysäytyskytkin pysäytysasentoon.

HUOMAUTUS: Pysäytin palaa automaattisesti käyttöasentoon.

Laitteen käyttö

1. Käynnistä lähellä maata ja nosta laitetta aitaa pitkin leikatessasi sivuja. Pidä huolta, ettei laitteen runko kosketa aitaan.

VAROITUS: Pidä huolta, ettei terälaitteen kärki kosketa maahan.

1. Säädä nopeutta työmäärän mukaan.
2. Pidä laite mahdollisimman lähellä kehoasi, jotta voit työskennellä tasapainoisessa asennossa.
3. Ole varovainen ja käytä laitetta hitaasti.

Huolto

Johdanto

VAROITUS: Lue ja sisäistä

turvallisuutta käsittelevä luku ennen laitteen huoltamista.

Huoltokaavio

Huolto Ennen	käytöä	40 h jäl- keen	100 h jäl- keen
Puhdista ulkopinta. Jokaisen käytön jälkeen.
Puhdista äenenvaimennin, pakoputki ja moottori lehdistä, liasta ja liiasta voitelu- aineesta.	Jokaisen käytön jälkeen.
Varmista, ettei terälaite liiku joutokäyntinopeudella. X
Tarkista pysäytin. X
Tarkista terälaite ja terälaitteen suojus vaurioiden tai halkeamien varalta. Vaihda, jos vauroiota on.	X
Tarkista kädensuojus vaurioiden ja halkeamien varalta. Vaihda, jos vauroiota on. X
Tarkista turvaliipaisimen varmistin ja turvaliipaisin. X
Tarkista moottori, polttoainesäiliö ja polttoaineletkut vuotojen varalta. X
Kiristä mutterit ja ruuvit. X
Tarkista poltloanesuodatin likaantumisen ja poltloaneletku halkeamien tai mui- den vaurioiden varalta. Vaihda tarvittaessa.	X
Tarkista käynnistin ja käynistysnaru vaurioiden varalta. X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Tarkista tärinävaimennuselementit vaurioiden ja halkeamien varalta. X
Tarkista sytytystulppa, katso Sytytystulpan tarkistus sivulla 132.		X
Puhdista jähdytysjärestelmä. X
Puhdista kaasuttimen ulkopinta ja sen ympäristö. X
Puhdista tai vaihda kipinänsammutusverkko. X
Puhdista poltloanesäiliö sisäpuolelta. X
Tarkista sytytystulppa. X
Varmista, että vaihde on täytetty rasvalla. X

Joutokäyntinopeuden säätö

1. Puhdista ilmansuodatin ja asenna ilmansuodattimen kansi.
2. Käynnistä laite, katso Laitteen käynnistäminen moottorin ollessa kylmä sivulla 129.
3. Kierrä T-ruuvia ensin myötäpäivään, kunnes terälaite alkaa liikkua.

1. Kierrä joutokäyntiruuvia vastapäivään, kunnes terälaite pysähtyy.

VAROITUS: Jos terälaite

ei pysähdy, kun säädät

joutokäyntinopeutta, ota yhteyttä

lähimpään huoltoliikkeeseen. Älä käytä

laitetta, ennen kuin se on säädetty oikein tai korjattu.

Huomautus: Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Katso suositeltu joutokäyntinopeus kohdasta Tekniset tiedot sivulla 133.

Jäähdytysjärjestelmän puhdistus

Jäähdytysjärjestelmä pitää moottorin lämpötilan alhaisena. Jäähdytysjärjestelmään kuuluvat sylinterin jäähdytysrivat ja käynnistyslaitteen kotelo.

HUOMAUTUS: Lehdet tukkivat helposti polttoainesäiliön ja kampikammion välissä olevan ilmanottoaukon. Puhdista ilmanottoaukko kokonaan.

1. Puhdista jäähdytysjärjestelmä harjalla viikoittain tai tarvittaessa useammin.
2. Varmista, ettei jäähdytysjärjestelmä ole likainen tai tukossa.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:

a) Varmista, että joutokäyntinopeus on säädetty oikein.

b) Varmista, että polttoaineseos on oikea.

c) Varmista, että ilmansuodatin on puhdas.

Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 133.

Vaihda sytytystulppa tarvittaessa.

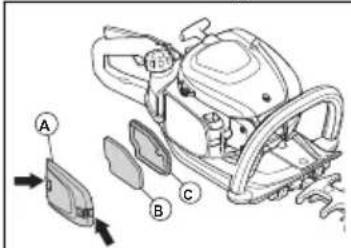

Ilmansuodattimen puhdistaminen

Puhdista ilmansuodatin säännöllisesti liasta ja pölystä. Tämä ehkäisee kaasuttimen toimintahäiriöitä, käynnistysongelmia, moottorin tehon menetystä, moottorin osien kulumista ja polttoaineenkulutuksen kasvua.

1. Irrota ilmansuodattimen kansi (A).
2. Irrota vaahtokumisuodatin (B) ja huopasuodatin (C) suodattimen kehyksestä.

1. Vaihda huopasuodatin (C).
2. Pese vaahtokumisuodatin (B) lämpimällä saippuavedellä.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin, ja vaihda viallinen ilmansuodatin aina uuteen.

1. Varmista, että huopasuodatin (B) on kuiva.
2. Levitä ilmansuodatinöljyä vaahtokumisuodattimeen (B). Katso Öljyn levitys ilmansuodattimeen sivulla 132.
3. Puhdista suodattimen kannen (A) sisäpinta. Käytä paineilmaa tai harjaa.

Öljyn levitys ilmansuodattimeen

HUOMAUTUS: Käytä aina Husqvarna-erikoisilmansuodatinöljyä. Älä käytä muita öljytyyppejä.

VAROITUS: Käytä suojakäsineitä. Ilmansuodatinöljy voi aiheuttaa ihoärsytystä.

1. Siirrä ilmansuodatin muovipussiin.
2. Kaada öljy muovipussiin.
3. Hiero muovipussia, jotta öljy levittyy tasaisesti koko ilmansuodattimeen.
4. Paina ylimääräinen öljy muovipussissa olevasta ilmansuodattimesta.

Vaihteen voiteleminen

Käytä Husqvarna-erikoisrasvaa. Lisätietoja suositellusta rasvasta saat huoltoliikkeestä. Lisää rasva voitelunippojen kautta.

HUOMAUTUS: Älä täytä vaihdetta kokonaan.

Terien puhdistaminen ja voiteleminen

1. Puhdista terät ylimääräisistä materiaaleista ennen laitteen käyttöä ja käytön jälkeen.
2. Voitele terät ennen pidempiaikaista säilytystä.

Huomautus: Lisätietoja ja suositelluista puhdistus- ja voiteluaineista saat huoltoliikkeestä.

Terien tarkistaminen

1. Irrota vaihteen kansi.
2. Varmista, että terät liikkuvat vapaasti. Laita yhdistelmäavain vaihteeseen ja käännä myötä- ja vastapäivään.

1. Tutki terien särmät vaurioiden ja vääntymien varalta.
2. Villaa terien jäysteet pois.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Anna laitteen jäähtyä aina ennen varastointia. Kun säilytät ja kuljetat laitetta ja polttoainetta, varmista, ettei laite vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon. Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä. Tyhjennä polttoaine ennen kuljetusta tai pitkäaikaista säilytystä. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

Kiinnitä kuljetussuojus kuljetuksen ja säilytyksen ajaksi. - Irrota sytytystulpan suojus sytytystulpasta. - Kiinnitä laite kuljetuksen ajaksi. Varmista, ettei se pääse liikkumaan. - Puhdista ja huolla laite ennen pitkäaikaista säilytystä.

Tekniset tiedot

Tekniset tiedot

	522HD60X 522HDR60X 522HDR75X
Moottori

	522HD60X 522HDR60	X 522HDR75X
Sylinteritilavuus, cm3	21,7 21,7 21,7
Joutokäntinopeus, r/min 3 000 3 000 3 000
Suositeltu enimmäisnopeus, r/min 9 200 9 200	9 200
Standardin ISO 8893 mukainen moottorinenimmäisteho, kW/hv @ r/min	0,6/0,8 @ 7 800 0,6/0,8 @ 7 800 0,6/0,8 @ 7 800
Katalysaattoriäenvaimennin Kyllä Kyllä Kyllä
Sytytysjärjestelmä
Sytytystulppa NGK CMR6A NGK CMR6A NGK CMR6A
Kärkiväli, mm 0,5 0,5 0,5
Poltoaine
Poltoainesäillön tilavuus, l/cm3	0,45/450 0,45/450 0,45/450
Paino
Ilman poltoainetta, kg 4,9 5,0 5,2
Melupäastöt 25
Äänen tehtaso, mitatu dB(A) 101 101 101
Äänen tehtaso, taattu LwA dB(A)	102 102 102
Äänitasot 26
Ekvivalentti äänenpoinataso käytäjän korvantasalla mitattuna standardien EN ISO 10517mukaan, dB(A)	93	93	93
Tärinätasot 27
Kahvojen vastaavat tärinätasot (ahv,eq) mitattuna standardin EN ISO 10517 mukaan, m/s2:
Etu/taka, mm/s2	2,7/1,2	1,3 2,1/2.2
Terät
Tyyppi	Kaksipuolinen	Kaksipuolinen	Kaksipuolinen
Leikkauspituus, mm	600 600 750
Leikkuunopeus leikkuuta minuutissa	4 400 3 200 3 200

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Pensasleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli 522HD60X, 522HDR60X, 522HDR75X
Tunniste Sarjanumerot	vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäastödirektiivi
2011/65/EU Direktiivi tetyjen Vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB on suorittanut Husqvarna AB:n puolesta vapaaehtoisen tyyppitarkastuksen. Sertifikaatin numero: SEC/18/2518.

RISE SMP Svensk Maskinprovning AB vakuuttaa tuotteen olevan laitteiden ympäristöön aiheuttamia melupäästöjä koskevan 8. toukokuuta 2000 annetun direktiivin 2000/14/EY vaatimusten mukainen. Sertifikaatin numerot: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 133.

Huskvarna, 2022-05-09

Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

1. Vedä hitaasti oikealla kädellä käynnistysnarun kahvasta, kunnes tunnet pientä vastusta, ja vedä sitten nykäisten käynnistysnarun kahvasta. Toista, kunnes moottori käynnistyy.

Pysäytyskytkimen tarkistus
