MANUAL DE UTILIZADOR CH 36DL HITACHI

MONTAJE Y FUNCIONAMIENTO

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HITACHI, estas especifi caciones están sujetas a cambios sin previo aviso. 0000BookCH36DL.indb500000BookCH36DL.indb50 2014/09/0316:59:412014/09/0316:59:4151 Português Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ou da bateria da ferramenta elétrica antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

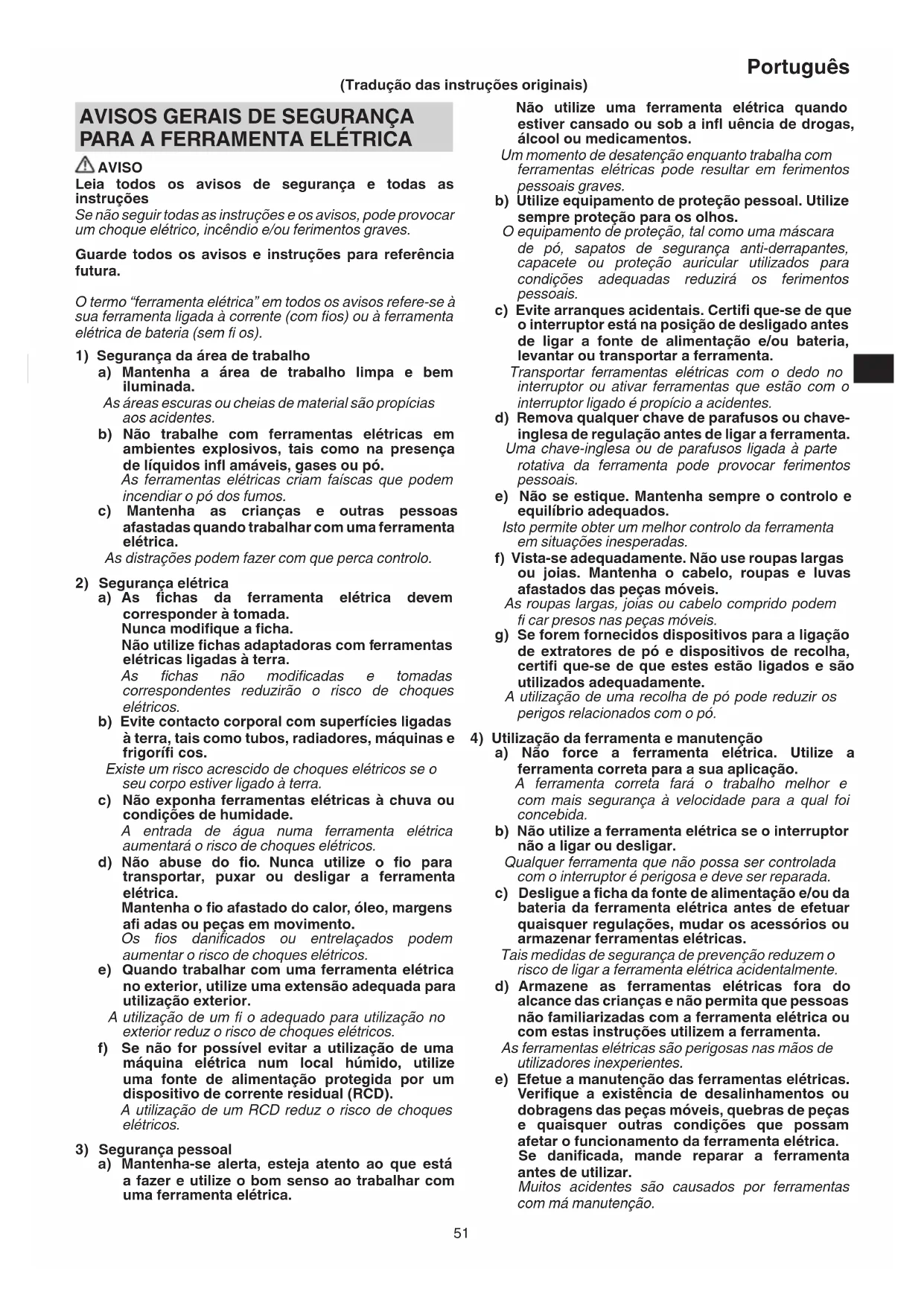

AVISO Leia todos os avisos de segurança e todas as instruções Se não seguir todas as instruções e os avisos, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. (Tradução das instruções originais) 0000BookCH36DL.indb510000BookCH36DL.indb51 2014/09/0316:59:412014/09/0316:59:4152 Português f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.

5) Utilização e manutenção da ferramenta com bateria

a) Recarregue apenas com o carregador especifi cado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria poderá provocar irritações ou queimaduras.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA DO CORTA-

SEBES ○ Mantenha todas as partes do corpo afastadas da lâmina do cortador. Não retire o material cortado ou segure no material a cortar quando as lâminas estão em movimento. Certifi que-se de que o interruptor está desligado quando eliminar material encravado. Um momento de desatenção enquanto trabalha com o aparador de sebes pode resultar em ferimentos pessoais graves. ○ Transporte o aparador de sebes pela pega com a lâmina de corte parada. Ao transportar ou armazenar o aparador de sebes, instale sempre a tampa do dispositivo de corte. Um manuseamento incorrecto do cortador de sebes reduzirá possíveis ferimentos pessoais resultantes das lâminas do cortador. ○ Segure a ferramenta apenas pelas superfícies isoladas, pois a lâmina poderá entrar em contacto com cabos ocultos. O contacto da lâminas com um cabo com corrente poderá electrifi car as partes metálicas da ferramenta podendo electrocutar o utilizador. ○ Mantenha o cabo afastado da zona de corte. Durante o funcionamento, o cabo poderá fi car escondido nos arbustos, podendo ser cortado acidentalmente pela lâmina.

1. Antes de começar a trabalhar, certifi que-se de que

não existem cabos de corrente na zona. A lâmina poderia entrar em contacto com o cabo de alimentação, provocando choques eléctricos, falhas do solo e outros acidentes.

2. Durante a utilização, segure com fi rmeza na ferramenta

com ambas as mãos, para evitar ferimentos.

3. Mantenha as mãos e todas as partes do corpo afastadas

da lâmina, para evitar contactos que poderiam provocar ferimentos.

4. Certifi que-se de que a lâmina e todos os acessórios

estão correctamente instalados. Uma instalação incorrecta poderia fazer com que a lâmina ou os acessórios se soltem, resultando em ferimentos.

5. Antes de começar a trabalhar, certifi que-se de que a

lâmina não está rachada, deformada ou excessivamente gasta. Não utilize a lâmina nesta condição, uma vez que poderia quebrar-se e provocar ferimentos.

6. Não utilize a ferramenta para cortar fi o, chapas de metal

ou outros objectos duros. A ferramenta pode danifi car- se e provocar ferimentos.

7. Se a ferramenta não funcionar normalmente e estiver a

produzir ruídos estranhos, desligue-a imediatamente e peça para ser inspeccionada e reparada.

8. Se a ferramenta cair ou embater contra um objecto,

verifi que a lâmina e o corpo para a existência de danos, rachadelas ou deformações. A utilização de uma lâmina danifi cada, deformada ou rachada pode resultar em ferimentos.

9. Não desmonte a lâmina. Tal poderá resultar em

10. Este produto gera vibrações durante a utilização. Tal faz

com que o trabalho contínuo e longo seja desgastante a nível físico, devendo evitar uma fraca postura de trabalho e garantir que descansa com frequência. Além disso, durante os períodos curtos de trabalho, pare imediatamente de trabalhar e descanse, quando sentir os dedos, mãos, braços ou ombros cansados.

11. Utilize luvas ou um pano para proteger as mãos quando

manusear a lâmina. Um manuseamento descuidado poderá provocar ferimentos.

12. Não exponha a lâmina a pressão excessiva durante o

corte, uma vez que poderia danifi car a lâmina.

13. A lâmina encontra-se bastante quente depois de cortar.

Não lhe toque para evitar ferimentos.

14. Quando trabalhar em locais elevados, certifi que-se

de que não se encontra ninguém por baixo. Poderia provocar ferimentos se, acidentalmente, deixar cair a ferramenta ou outro objecto.

15. Para evitar acidentes imprevistos, nunca deixe a

ferramenta a funcionar sem vigilância, num suporte ou no solo.

16. Não exponha a ferramenta a insecticidas ou outros

químicos. Tais químicos poderiam provocar rachadelas e outros danos.

17. Não fi xe o interruptor frontal nem prima o gatilho.

Se o premir acidentalmente, a unidade pode arrancar repentinamente causando ferimentos. 0000BookCH36DL.indb520000BookCH36DL.indb52 2014/09/0316:59:412014/09/0316:59:4153 Português PRECAUÇÕES PARA A BATERIA E O CARREGADOR

1. Recarregue sempre a bateria numa temperatura entre

0° e 40°C. Carregar a bateria a temperaturas fora do intervalo de 0° a 40°C pode impedir o carregamento correcto e reduzir a autonomia da bateria. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

2. Quando terminar um recarregamento, libere o

recarregador por cerca de 15 minutos antes da próxima recarga da bateria. Não recarregue a bateria durante mais de duas horas.

3. Não deixe que materiais estranhos entrem no orifício de

conexão da bateria recarregável.

4. Não desmonte nunca a bateria recarregável nem o

5. Nunca provoque curto-circuito na bateria recarregável.

Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

6. Não jogue a bateria no fogo. Queimando-se, ela pode

ADICIONAIS Ao remover a caixa da lâmina AVISO Certifi que-se de que desliga a ferramenta e retire a bateria da ferramenta antes de instalar ou remover a bolsa da lâmina. PRECAUÇÃO Para evitar ferimentos, tenha cuidado quando colocar a lâmina na bolsa da lâmina. Ao mudar a velocidade NOTA A bateria tem de ser instalada no corpo principal e o gatilho da pega principal tem de ser premido, caso contrário, o LED não irá acender, mesmo que prima o botão selector. Ao verifi car o nível da bateria NOTA ○ A bateria tem de ser instalada no corpo principal e o gatilho da pega principal tem de ser premido, caso contrário, o LED não irá acender, mesmo que prima o botão selector. ○ Ao utilizar uma fonte de alimentação em mochila (BL36200), verifi que o nível de carga da bateria no visor do nível de carga da bateria da fonte de alimentação em mochila. Para mais informações, consulte o manual de instruções BL36200. Durante a utilização AVISO ○ Para evitar acidentes, certifi que-se de que não existem pessoas na zona de trabalho. ○ Use luvas de protecção durante o trabalho, para evitar ferimentos de ramos ou aparas de madeira. ○ Não utilize a ferramenta para cortar fi o, chapas de metal ou outros objectos duros. A ferramenta pode danifi car- se e provocar ferimentos. PRECAUÇÃO ○ Utilize um par de tesouras de podar para cortar ramos grossos, antes de utilizar o cortasebes. Não force a ferramenta, para evitar que quebre. ○ Pare imediatamente a ferramenta, caso a lâmina parar contra um ramo demasiado pesado. Não permita que o motor pare, uma vez que poderia danifi car o motor. ○ Utilize uma escada robusta ou escadote quando cortar árvores de jardim altas. ○ Utilize apenas para cortar arbustos. NOTA ○ Lubrifi que (utilizando óleo para máquinas de costura, óleo mineral, etc.) a lâmina antes de começar e, de seguida, a cada hora. Utilize uma quantidade de óleo adequada e limpe o óleo em excesso. ○ Durante o trabalho (por exemplo, quando descansar) não deixe a ferramenta num local exposto à luz solar directa ou altas temperaturas. Tal evitará um arrefecimento correcto e pode resultar em danos. ○ Não utilize a ferramenta para trabalhos que excedam a respectiva capacidade. Tal operação poderia fazer com que o motor bloqueie ou abrande, danifi cando-o. ○ Não utilize a ferramenta para cortar relva ou ervas daninhas. A relva ou ervas daninhas podem prender à lâmina. ○ Corte ramos espessos, pressionando ligeiramente as lâminas contra o ramo.

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.

Quando a carga restante da bateria se esgotar, o motor para. Nesse caso, carregue-a imediatamente.

2. Se a ferramenta estiver sobrecarregada, o motor pode

parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições de

sobrecarga, a alimentação da bateria pode parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.

1. Certifi que-se de que limalhas e pó não se acumulam na

bateria. ○ Durante o trabalho, certifi que-se de que limalhas e pó não caem na bateria. ○ Certifi que-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria. ○ Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. ○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objetos afi ados como pregos,

não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danifi cada ou

4. Não utilize a bateria com a polaridade invertida.

5. Não a ligue diretamente a quaisquer tomadas elétricas

ou tomadas de isqueiro de automóvel.

6. Não utilize a bateria para fi ns que não os especifi cados.

7. Se a bateria não carregar completamente mesmo após

ter passado o tempo de recarregamento especifi cado, pare imediatamente de a recarregar. 0000BookCH36DL.indb530000BookCH36DL.indb53 2014/09/0316:59:412014/09/0316:59:4154 Português

8. Não coloque nem submeta a bateria a temperaturas

elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

9. Afaste-a imediatamente do fogo quando forem

detetados fugas ou maus odores.

10. Não utilizar em locais onde seja produzida uma forte

eletricidade estática.

11. Se a bateria apresentar fugas, maus odores, produção

de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar. PRECAUÇÃO

Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-as

imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO Se um objecto estranho condutor de electricidade entrar nos terminais da bateria de iões de lítio, pode ocorrer um curto- circuito, com o consequente risco de incêndio. Obedeça às indicações seguintes quando guardar a bateria. ○ Não coloque rebarbas, pregos, fi o de aço, fi o de cobre ou qualquer outro tipo de fi os na mala de armazenamento. ○ Instale a bateria na ferramenta eléctrica ou guardea em segurança premindo a tampa da bateria até que os orifícios de ventilação estejam ocultos, para evitar curtos-circuitos (Consulte a Fig. 1). SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. CH36DL: Corta - sebes a bateria Leia todos os avisos de segurança e todas as instruções. Gebruik een elektrisch gereedschap niet in de regen of in een erg vochtige omgeving en laat het ook niet buiten liggen wanneer het regent. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2002/96/CE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. Ligar ON Desligar Remover a bateria Botão selector 1 LED aceso: 1000 min

2 LEDs acesos: Bateria sufi ciente. 1 LED aceso: Bateria com meia carga. Nenhum LED aceso: Bateria muito fraca. Recarregue assim que possível.

Além da unidade principal, o conjunto inclui os acessórios indicados na tabela abaixo. CH36DL LBR NN Carregador 1 — Bateria 1 — Bolsa da lâmina 1 1 Tampa da bateria 1 — Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES ○ Aparar sebes ○ Aparar e podar árvores de jardim 0000BookCH36DL.indb540000BookCH36DL.indb54 2014/09/0316:59:412014/09/0316:59:4155 Português ESPECIFICAÇÕES Modelo CH36DL Velocidade sem carga 1000 – 1500 min

Tamanho da lâmina (Largura ao aparar) 560 mm Bateria recarregável BSL3620: Iões de lítio 36 V (2,0 Ah 10 células) Peso 4,0 kg Tempo de funcionamento contínuo (consoante as condições de trabalho) Aprox. 35 minutos

1. Ligue o cabo de alimentação do carregador à

tomada. Ao ligar a fi cha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).

2. Introduza a bateria no carregador.

Introduza com fi rmeza a bateria no carregador, até que a linha seja visível, tal como ilustrado na Fig. 2.

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho (Em intervalos de 1 segundos). (Consulte a Tabela 1) (1) Indicação de luz piloto As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável. Modelo UC36YRSL Tensão de carregamento 14,4 V – 36 V Peso 0,7 kg NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HITACHI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. CARREGAMENTO Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma. Tabela 1 Indicações da luz piloto A luz de indicação acende-se ou pisca a vermelho. Antes do carregamento Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Durante o carregamento Acende-se Acende-se de forma fi xa Carregamento completo Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Carregamento impossível Tremeluz Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) Avaria na bateria ou no carregador A luz de indicação acende-se a verde. Standby em caso de sobreaquecimento Acende-se Acende-se de forma fi xa Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). (2) Relativamente à temperatura da bateria recarregável As temperaturas para as baterias recarregáveis são aquelas mostradas na Tabela 2 e as baterias quentes devem ser arrefecidas antes de serem recarregadas. Tabela 2 Intervalos de recarregamento das baterias Baterias recarregáveis Temperaturas às quais a bateria pode ser recarregada BSL3620 0 °C – 50 °C (3) Relativamente ao tempo de carregamento Dependendo da combinação do carregador e baterias, o tempo de carregamento será o mostrado na Tabela 3. Tabela 3 Tempo de carregamento (A 20 °C) Carregador Bateria UC36YRSL BSL3620 Aprox. 60 min. NOTA O tempo de carregamento pode variar conforme a temperatura e a tensão da fonte de alimentação. 0000BookCH36DL.indb550000BookCH36DL.indb55 2014/09/0316:59:412014/09/0316:59:4156 Português

4. Desligue o cabo de alimentação do carregador da

5. Segure bem o carregador e retire a bateria.

NOTA Após o carregamento, retire primeiro as baterias do carregador e conserve-as adequadamente. PRECAUÇÃO ○ Se a pilha for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol ou porque acabou de ser usada, a luz-piloto do carregador acende-se a verde. Nesse caso, deixe primeiro a bateria arrefecer, de seguida, inicie o carregamento. ○ Quando a luz piloto tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado. ○ Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com o UC36YRSL é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Inserir a tampa da bateria

Remover e introduzir a bateria 3 200 Ligar 4 200 Desligar 5 200 Caixa da lâmina 6 200 Ajuste de velocidade 7 201 Nível da bateria 8 201 Afi ar a lâmina 9 201 Selecionar acessórios NOTA BL36200… Para mais informações sobre as operações, consulte o manual de instruções BL36200. ― 202

MANUTENÇÃO E INSPEÇÃO

AVISO ○ Certifi que-se de que desliga a ferramenta e remove a bateria da ferramenta, antes de efectuar inspecções e manutenção. ○ Não desmonte a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos. ○ Utilize luvas ou um pano para proteger as mãos quando manusear a lâmina. Caso este aviso não seja cumprido, poderão ocorrer ferimentos.

1. Afi ar a lâmina (Fig. 9)

Mova uma lima de ferro na direcção da seta, para um afi ar áspero e, de seguida, utilize uma pedra de amolar para dar um bom acabamento à lâminas. (1) Utilize uma lima de ferro ou uma de aspereza intermédia. (2) Lubrifi que a pedra de amolar com óleo para máquina (óleo para bicicleta ou semelhante). (3) Utilize uma pedra de limar para remover com suavidade quaisquer aparas de metal da parte posterior da extremidade da lâmina. Quando afi ar a lâmina Embora isto varie consoante o tipo de árvores que são aparadas e a frequência de utilização, é uma boa ideia afi ar a lâmina cerca de uma vez por ano, para manter uma extremidade afi ada. NOTA Não utilize água para limpar a lâmina, de forma a evitar ferrugem ou outros danos.

2. Lubrifi car a lâmina

Ao aparar, a seiva que cole à extremidade da lâmina aumentará a carga e o desgaste da bateria de forma muito mais rápida. Utilize óleo para máquinas (ou óleo de bicicleta) para lubrifi car a lâmina e limpe a lâmina com um pano. Para evitar que a lâmina enferruje, certifi que- se de que lubrifi ca a lâmina depois de utilizar e quando não for utilizada durante um longo período, antes de a colocar na bolsa da lâmina.

3. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

4. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

Quando o cortasebes estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

6. Transporte da ferramenta

Retire a bateria e instale a protecção da lâmina na lâmina antes de transportar esta ferramenta. Se a transportar sem a protecção da lâmina, a lâmina pode entrar em contacto com o corpo, causando ferimentos.

Guarde o cortasebes num local cuja temperatura seja menor que 40°C e fora do alcance de crianças. NOTA Certifi que-se de que a bateria se encontra totalmente carregada quando a mesma tiver sido armazenada durante um longo período (3 meses ou mais). Poderá não ser possível utilizar uma bateria com menor capacidade depois de a mesma ter estado armazenada durante um longo período. NOTA Armazenar baterias de iões de lítio. Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las. O armazenamento prolongado das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga. Contudo, um tempo de utilização da bateria signifi cativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes. Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. 0000BookCH36DL.indb560000BookCH36DL.indb56 2014/09/0316:59:412014/09/0316:59:4157 Português

RESOLUÇÃO DE PROBLEMAS

Utilize as inspecções na tabela abaixo, caso a ferramenta não funcione normalmente. Se isto não solucionar o problema, consulte o seu representante ou o Centro de Serviço Autorizado da Hitachi. Sintoma Causa possível Solução Carregador A lâmpada de carregamento não acende. A fi cha de alimentação não está ligada a uma tomada CA. Ligue a fi cha de alimentação a uma tomada CA. A bateria não está correctamente ligada ao carregador. Insira a bateria, para que fi que bem assente no carregador. Os eléctrodos da bateria ou do carregador estão sujos. Utilize um cotonete ou outra ferramenta para limpar os eléctrodos. A bateria está extremamente quente. Permita que a bateria arrefeça correctamente antes de carregar. A lâmpada de carregamento não se apaga depois de 4 horas de carregamento. A bateria ou o carregador estão avariados. Desligue a fi cha de alimentação e consulte o consultor ou o Centro de Serviço Autorizado da Hitachi. Ferramenta Não utilizar. A bateria não foi correctamente instalada. Retire a bateria de armazenamento do compartimento da bateria na ferramenta e verifi que a existência de materiais estranhos. Verifi que também a existência de sujidade nos eléctrodos da bateria. Certifi que-se de que a bateria está premida, até que encaixe. Estão alojados materiais estranhos na lâmina. Quando existir material estranho na lâmina, retire a bateria e utilize um par de pinças ou ferramenta semelhante para remover. Tenha muito cuidado, uma vez que a ferramenta pode começar a funcionar depois de remover o material estranho. Seiva ou ferrugem podem também evitar que a lâmina funcione. Utilize uma escova ou ferramenta semelhante para remover seiva ou ferrugem. A ferramenta foi utilizada para trabalhos pesados. Trata-se do efeito de uma função que protege a bateria, desligando o motor quando a ferramenta é exposta a uma carga excessiva. Solte o interruptor e remova aquilo que provocou a carga excessiva e puxe o interruptor para trás para continuar a trabalhar. Ferramenta A ferramenta não apara correctamente. A lâmina está romba. Utilize uma escova ou outra ferramenta para remover a seiva e a ferrugem e utilize uma lima ou uma pedra de amolar para afi ar a lâmina. Se estes esforços não tornarem a lâmina mais afi ada, tal signifi ca que a lâmina atingiu a respectiva vida útil. Substitua a lâmina por uma nova. A lâmina parou porque foi utilizada para cortar um ramo cuja largura exceda a capacidade de corte da lâmina. NOTA O trabalho que faça a lâmina parar repetidamente danifi cará o motor. Algumas árvores de jardim têm madeira que é muito dura e pode estar para lá da capacidade da ferramenta, mesmo que seja de uma largura que está dentro da capacidade normal. Utilize um par de tesouras de podar para remover ramos espessos, antes de começar a trabalhar. Um corte oblíquo também pode exceder a capacidade da ferramenta, uma vez que o comprimento do corte aumenta. Certifi que-se de que apara ramos espessos nos ângulos correctos. 0000BookCH36DL.indb570000BookCH36DL.indb57 2014/09/0316:59:412014/09/0316:59:4158 Português Aviso importante sobre as baterias para as ferramentas sem fi os da Hitachi. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fi os quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a Hitachi Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da Hitachi. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 94 dB (A) Nível de pressão sonora ponderado A medido: 75 dB (A) Incerteza K: 3 dB (A). Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Sem carga:

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60745-1, EN60745- 2-15, EN60335, EN55014-1, EN55014-2 e EN61000, em conformidade com as Directrizes 2004/108/CE, 2006/95/CE, 2006/42/CE e 2000/14/CE. Este produto está também em conformidade com a Directiva RoHS 2011/65/EU.

Procedimento de avaliação de conformidade: Anexo V

Nível medido de potência de som: 92 dB

Nível garantido de potência de som: 95 dB O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizado a compilar o fi cheiro técnico. Esta declaração se aplica aos produtos designados CE. Italiano Svenska Oggetto della dichiarazione: Hitachi Tagliasiepi a batteria CH36DL
