CH 36DL - Heggenschaar HITACHI - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING CH 36DL HITACHI

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, antislip veiligheidsschoenen, een helm of gehoorbescherming verminderen het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is, kan lichamelijk letsel veroorzaken. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

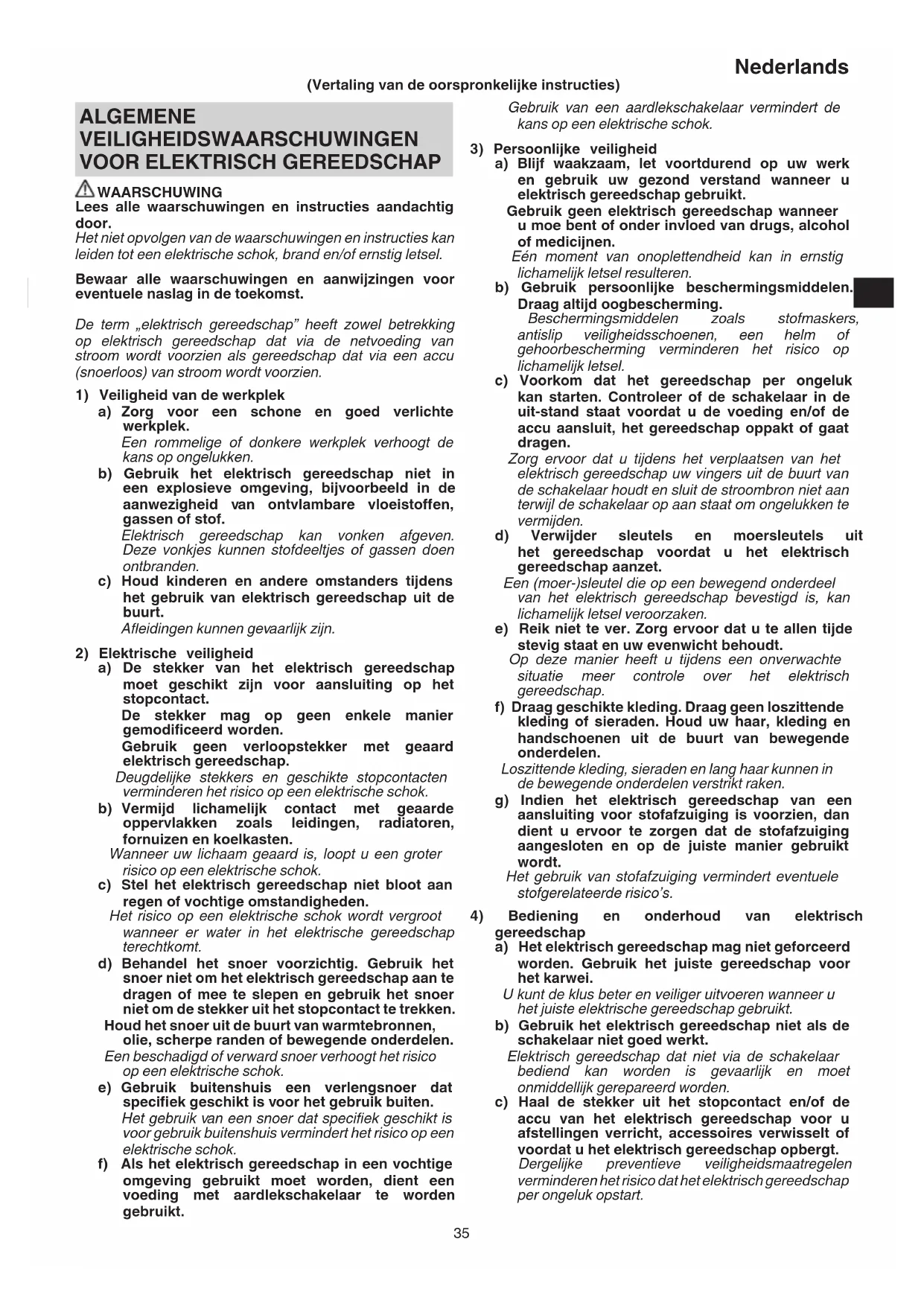

VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. (Vertaling van de oorspronkelijke instructies) 0000BookCH36DL.indb350000BookCH36DL.indb35 2014/09/0316:59:402014/09/0316:59:4036 Nederlands d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, rekening houdend met de werkomstandigheden en het werk dat uitgevoerd moet worden. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN

VOOR MOTOR HEGGENSCHAAR

○ Houd alle lichaamsdelen uit de buurt van het knipmes. Het afgeknipte materiaal niet verwijderen of het te knippen materiaal niet vasthouden wanneer de knipmessen bewegen. Zorg ervoor dat de schakelaar uit is wanneer u vastgeklemd materiaal verwijdert. Eén moment van onoplettendheid tijdens het bedienen van de heggenschaar kan in ernstig lichamelijk letsel resulteren. ○ Draag de heggenschaar met behulp van de hendel met het snijmes gestopt. Bij het vervoeren of opslaan van de heggenschaar monteer altijd het deksel van de snij-inrichting. Een juiste behandeling van de heggenschaar vermindert de kans op lichamelijk letsel door de knipmessen. ○ Houd het gereedschap alleen aan de geïsoleerde handgrepen vast, omdat het snijblad in aan raking kan komen met verborgen bedrading. Als het snijblad een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen. ○ Houd de kabel uit de buurt van de plaats waar u aan het knippen bent. Tijdens gebruik kan de kabel in de struiken verborgen raken en per ongeluk door het knipmes worden doorgesneden. VOORZORGSMAATREGELEN

1. Controleer alvorens met het werk te beginnen dat

er zich geen elektriciteitskabels in het werkgebied bevinden. Het knipmes kan in contact komen met de elektriciteitskabels en elektrische schokken, kortsluiting of overige ongevallen veroorzaken.

2. Houd het gereedschap tijdens gebruik stevig met beide

handen vast om letsel te voorkomen.

3. Houd uw handen en alle overige lichaamsdelen uit

de buurt van het knipmes om aanraking die letsel zou kunnen veroorzaken te voorkomen.

4. Zorg ervoor dat het knipmes en alle accessoires juist

geïnstalleerd zijn. Verkeerde installatie kan er toe leiden dat het knipmes of de accessoires losraken en letsel veroorzaken.

5. Let er op dat het knipmes geen scheurtjes vertoont,

vervormd is of buitengewoon versleten is alvorens met het werk te beginnen. Knipmessen die zich in deze toestand bevinden niet gebruiken, aangezien deze kunnen afbreken en letsel kunnen veroorzaken.

6. Gebruik het gereedschap niet voor het knippen van

draad, metalen platen of andere harde voorwerpen. Het gereedschap kan dan beschadigd raken en letsel veroorzaken.

7. Als het gereedschap niet normaal werkt en een vreemd

geluid maakt, dit onmiddellijk uitschakelen en laten inspecteren en repareren.

8. Als het gereedschap is gevallen of tegen een voorwerp is

gestoten, het knipmes en de behuizing op beschadiging, scheurtjes en vervorming inspecteren. Gebruik van een beschadigd, vervormd of gescheurd knipmes kan letsel tot gevolg hebben.

9. Het knipmes niet demonteren. Dit kan letsel tot gevolg

hebben. 0000BookCH36DL.indb360000BookCH36DL.indb36 2014/09/0316:59:402014/09/0316:59:4037 Nederlands

10. Dit product produceert trillingen tijdens gebruik. Dit

maakt langdurig continu gebruik lichamelijk vermoeiend, dus let op een goede werkhouding en neem regelmatig pauzes. Stop ook tijdens korte werkperioden onmiddellijk met het werk om te pauzeren wanneer uw vingers, handen, armen of schouders vermoeid raken.

11. Gebruik handschoenen of een lap om uw handen

te beschermen wanneer u het knipmes behandelt. Onzorgvuldige behandeling kan tot letsel leiden.

12. Oefen tijdens het knippen geen overmatige druk uit op

het knipmes aangezien het knipmes beschadigd kan raken.

13. Het knipmes is na het knippen bijzonder heet. Raak dit

niet aan om brandwonden te voorkomen.

14. Let er op bij het werken op hoge plaatsen dat niemand

beneden staat. Deze kunnen letsel oplopen in het geval u het gereedschap of een ander voorwerp per ongeluk laat vallen.

15. Om onvoorziene ongevallen te voorkomen, het

gereedschap nooit onbeheerd laten draaien op een werkbank of op de vloer.

16. Stel het gereedschap niet bloot aan insecticiden en

andere chemicaliën. Dergelijke chemicaliën kunnen scheurtjes en andere beschadiging veroorzaken.

17. Zet de voorschakelaar of trekschakelaar niet in de

aangetrokken stand vast. Als er per ongeluk aan wordt getrokken, kan het gereedschap plotseling gaan werken en letsel veroorzaken. VOORZORGSMAATREGELEN VOOR

1. Laad de accu bij een temperatuur van 0 – 40°C. Als

de accu bij een temperatuur buiten 0 – 40°C wordt opgeladen, is het mogelijk dat het opladen niet juist geschiedt en kan de levensduur van de accu korter worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

2. Wacht ongeveer 15 minuten voordat met het laden van

een andere batterij begonnen wordt. Laad de accu niet meer dan 2 uur op.

3. Voorkom dat stof of vuil in de aansluitopening van de

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur. Een brandende batterij

kan ontploff en. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN Bij het verwijderen van het mesdoosje WAARSCHUWING Zorg dat u het gereedschap uitschakelt en de accu losmaakt van het gereedschap voordat u begint met het bevestigen of verwijderen van de knipmesopslag. LET OP Wees voorzichtig bij het plaatsen van het knipmes in de knipmeshouder om letsel te voorkomen. Bij het wijzigen van de snelheid OPMERKING De accu moet aan het gereedschap zijn bevestigd en de schakelaar van de hoofdhandgreep moet worden bediend, anders zal de LED niet oplichten, ook al wordt op de selectieknop gedrukt. Bij het controleren van het batterijniveau OPMERKING ○ De accu moet aan het gereedschap zijn bevestigd en de schakelaar van de hoofdhandgreep moet worden bediend, anders zal de LED niet oplichten, ook al wordt op de selectieknop gedrukt. ○ Wanneer een rugzakvoeding (BL36200) wordt gebruikt, controleert u het accuniveau op het display voor het accuniveau van de rugzakvoeding. Raadpleeg de gebruiksaanwijzing van de BL36200 voor verdere informatie. Tijdens het gebruik WAARSCHUWING ○ Zorg ervoor dat er zich geen personen in het werkgebied bevinden om ongevallen te voorkomen. ○ Gebruik oogbescherming tijdens het werk om letsel door takken en houtsnippers te voorkomen. ○ Gebruik het gereedschap niet voor het knippen van draad, metalen platen of andere harde voorwerpen. Het gereedschap kan beschadigd raken en letsel veroorzaken. LET OP ○ Gebruik een snoeischaar voor het knippen van dikke takken alvorens de heggenschaar te gebruiken. Het gereedschap niet forceren om stuk gaan te voorkomen. ○ Zet het gereedschap onmiddellijk stop als het knipmes tegen een te zware tak blijft stilstaan. Laat de motor niet vastlopen aangezien deze daardoor beschadigd kan worden. ○ Gebruik een stevige ladder of een trapladder bij het knippen van hoge sierbomen. ○ Gebruik alleen voor het knippen van heggen. OPMERKING ○ Smeer (met behulp van naaimachineolie, minerale olie, enz.) het knipmes alvorens te beginnen en daarna elk uur. Gebruik een voldoende hoeveelheid olie en veeg de overtollige olie weg. ○ Laat tijdens het werk (bijvoorbeeld bij het nemen van pauzes) het gereedschap niet achter op een plaats in de volle zon of met een hoge temperatuur. Dit voorkomt juiste afkoeling en kan beschadiging veroorzaken. ○ Gebruik het gereedschap niet voor werk dat de capaciteit ervan te boven gaat. Een dergelijk gebruik kan tot gevolg hebben dat de motor vastloopt of langzamer gaat draaien en kan beschadiging veroorzaken. ○ Gebruik het gereedschap niet voor het knippen van het gazon of onkruid. Gras of onkruid kan aan het knipmes vast blijven zitten. ○ Knip dikke takken af door de knipmessen voorzichtig tegen de tak te drukken.

OPMERKINGEN BIJ GEBRUIK

LITHIUM-ION BATTERIJ De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is.

De accu moet in dit geval onmiddellijk opgeladen worden. 0000BookCH36DL.indb370000BookCH36DL.indb37 2014/09/0316:59:402014/09/0316:59:4038 Nederlands

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan

het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de

accu ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde accu.

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op het stopcontact of op

de sigarettenaansteker in een auto.

6. Gebruik de accu niet voor andere doeleinden dan de in

deze gebruiksaanwijzing genoemde.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

8. Zorg ervoor dat de accu niet te heet wordt of onder

te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

9. Houd de accu onmiddellijk uit de buurt van vuur nadat er

een lek of vieze geur is vastgesteld.

10. Gebruik de accu niet op een plek waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteontwikkeling,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet

u ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper. WAARSCHUWING Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten. ○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos. ○ Plaats de accu in het elektrisch gereedschap of bewaar de accu door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen (Zie Afb. 1). SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. CH36DL: Snoerloze Heggenschaar Lees alle veiligheidswaarschuwingen en instructies aandachtig door. Gebruik een elektrisch gereedschap niet in de regen of in een erg vochtige omgeving en laat het ook niet buiten liggen wanneer het regent. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen. AAN zetten UIT zetten Het verwijderen van de batterij Selectieknop 1 LED licht op: 1000 min

Knipmesgrootte (Snijbreedte) 560 mm Oplaadbare accu BSL3620: Li-ion 36 V (2,0 Ah 10 cellen) Gewicht 4,0 kg Continue gebruikstijd (afhankelijk van de werkomstandigheden) Ongeveer 35 minuten

1. Sluit het netsnoer van de acculader aan op het

stopcontact. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het controlelampje rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in de acculader.

Plaats de batterij in de oplader totdat de lijn zichtbaar wordt, zoals afgebeeld op Afb 2.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen (met tussenpozen van 1 seconde). (Zie Tabel 1) (1) Aanduidingen van het controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader. STANDAARD TOEBEHOREN In aanvulling op het gereedschap bevat de verpakkingsdoos de toebehoren die in de onderstaande tabel zijn vermeld. CH36DL LBR NN Lader 1 — Batterij 1 — Knipmeshouder 1 1 Batterijdeksel 1 — De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN ○ Fijnknippen van heggen ○ Knippen en snoeien van sierbomen Model UC36YRSL Oplaadspanning 14,4 V – 36 V Gewicht 0,7 kg OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden. Tabel 1 Aanduidingen van het controlelampje Het controlelampje licht rood op of knippert rood. Voor het laden Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Tijdens opladen Brandt Blijft branden Na opladen Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Opladen onmogelijk Flikkert Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) Er is iets mis met de accu of met de acculader Het controlelampje licht groen op. Oververhitting standby Brandt Blijft branden De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld). 0000BookCH36DL.indb390000BookCH36DL.indb39 2014/09/0316:59:402014/09/0316:59:4040 Nederlands (2) Met betrekking tot de temperatuur van de oplaadbare accu De temperaturen voor oplaadbare accu’s staan vermeld in Tabel 2; laat accu’s die heet geworden zijn eerst een tijdje afkoelen voor u ze gaat opladen. Tabel 2 Oplaadtijd van accu’s Oplaadbare accu’s Geschikte temperaturen voor het opladen van de accu

BSL3620 0 °C – 50 °C

(3) Betreff ende de oplaadtijd Afhankelijk van de combinatie van de acculader en accu’s is de oplaadtijd zoals getoond in Tabel 3. Tabel 3 Oplaadtijd (bij 20 °C) Acculader Accu UC36YRSL BSL3620 Ongeveer 60 min. OPMERKING De oplaadtijd hangt mede af van de temperatuur en het voltage van de stroombron.

4. Haal de stekker van het netsnoer van de acculader

uit het stopcontact.

5. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING Verwijder de batterijen na het opladen uit de lader en bewaar de batterijen vervolgens op de juiste manier. LET OP ○ Als de accu wordt opgeladen terwijl deze te warm is door langdurige blootstelling aan direct zonlicht of onmiddellijk na gebruik van de accu, dan licht het controlelampje van de acculader groen op. In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint. ○ Wanneer het controlelampje rood fl ikkert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum. ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met UC36YRSL wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.

Handeling Afbeelding Bladzijde Het plaatsen van de batterijdeksel

Verwijderen en aanbrengen van de accu

AAN zetten 4 200 UIT zetten 5 200 Mesdoosje 6 200 Aanpassing van de snelheid 7 201 Batterijniveau 8 201 Verscherpen van het mes 9 201 Selecteren van accessoires OPMERKING BL36200… Raadpleeg de gebruiksaanwijzing van de BL36200 voor verdere informatie over het gebruik. ― 202

ONDERHOUD EN INSPECTIE

WAARSCHUWING ○ Let er op het gereedschap uit te zetten en de accu uit het gereedschap te verwijderen alvorens inspecties of onderhoud uit te voeren. ○ Het knipmes niet demonteren. Het niet opvolgen van deze waarschuwing kan letsel veroorzaken. ○ Gebruik handschoenen of een lap om uw handen te beschermen wanneer u het knipmes behandelt. Het niet opvolgen van deze waarschuwing kan letsel veroorzaken.

1. Slijpen van het knipmes (Afb. 9)

Beweeg een ijzervijl in de richting van de pijl voor grof slijpen en gebruik dan een oliesteen om het knipmes een fi jne afwerking te geven. (1) Gebruik een fi jne ijzervijl of een vijl van gemiddelde grofheid. (2) Breng een laagje machineolie (fi etsolie of dergelijke) op de oliesteen aan. (3) Gebruik een slijpsteen om voorzichtig bramen van de achterkant van de knipmesrand te verwijderen. Wanneer het knipmes geslepen moet worden Alhoewel dit verschilt afhankelijk van de soort bomen die geknipt worden en hoe vaak het knipmes gebruikt wordt, is het een goed idee het knipmes ongeveer eenmaal per jaar te slijpen om een scherpe snijrand te behouden. OPMERKING Gebruik geen water om het knipmes te reinigen om roestvorming of overig beschadiging te voorkomen.

2. Smeren van het knipmes

Tijdens het knippen wordt door het sap dat op de rand van het knipmes blijft zitten de belasting verhoogt waardoor de accu sneller uitgeput raakt. Gebruik voor het smeren van het knipmes machineolie (of fi etsolie of dergelijke) en veeg het knipmes schoon met een doek. Om roesten van het knipmes te voorkomen, het knipmes na gebruik en wanneer u dit voor een langere tijd niet gaat gebruiken smeren alvorens dit in de knipmeshouder te plaatsen.

3. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kan dit ernstig gevaar tot gevolg hebben. 0000BookCH36DL.indb400000BookCH36DL.indb40 2014/09/0316:59:402014/09/0316:59:4041 Nederlands

4. Onderhoud van de motor

De motorwikkeling is het „hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

5. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de heggenschaar bevuild is. Gebruik geen vloeistoff en zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

6. Vervoeren van het gereedschap

Verwijder de accu en bevestig de knipmesopslag aan het knipmes voordat u het gereedschap vervoert. Als u de knipmesopslag niet aanbrengt, kan het knipmes in contact komen met uw lichaam met letsel tot gevolg.

Bewaar de heggenschaar op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen. OPMERKING Controleer of de accu volledig is geladen als deze gedurende langere tijd zal worden opgeslagen (3 maanden of langer). Een accu met een kleinere capaciteit kan mogelijk niet worden opgeladen als hij langdurig opgeborgen is geweest. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende Hitachi onderhoudscentrum. Probleem Mogelijke oorzaak Oplossing Lader Het laadlampje gaat niet branden. De stekker is niet een stopcontact gestoken. Steek de stekker in een stopcontact. De accu is niet goed op de lader aangesloten. Steek de accu zodanig in dat deze correct in de lader komt te zitten. De elektroden van de accu of de lader zijn verontreinigd. Gebruik een wattenstaafje of ander gereedschap om de elektroden te reinigen. De accu is uiterst heet. Laat de accu goed afkoelen alvorens deze te laden. Het laadlampje gaat niet uit na 4 uur laden. De accu of de lader is defect. Maak de stekker los en neem contact op met uw dealer of het erkende Hitachi onderhoudscentrum. Gereed- schap Werkt niet. De accu is niet goed geïnstalleerd. Verwijder de accu uit de accuhouder in het gereedschap en controleer op vreemde bestanddelen. Controleer ook de accu-elektroden op verontreiniging. Druk de accu zodanig in dat deze op zijn plaats vastklikt. Vreemde bestanddelen tussen het knipmes. Wanneer er vreemde bestanddelen tussen het knipmes zitten, de accu verwijderen en de voorwerpen met een tang of iets dergelijks verwijderen. Wees uiterst voorzichtig aangezien het gereedschap kan beginnen te werken wanneer het vreemde bestanddeel is verwijderd. Sap of roest kan ook tot gevolg hebben dat het knipmes niet werkt. Gebruik een draadborstel of iets dergelijks om sap of roest te verwijderen. Het gereedschap is gebruikt voor zwaar werk. Dit wordt veroorzaakt door een functie die de accu beveiligt door het uitschakelen van de motor wanneer het gereedschap aan overmatige belasting wordt blootgesteld. Laat de schakelaar los en verwijder datgene wat de overmatige belasting veroorzaakte en trek de schakelaar aan om het werk te hervatten. 0000BookCH36DL.indb410000BookCH36DL.indb41 2014/09/0316:59:402014/09/0316:59:4042 Nederlands Probleem Mogelijke oorzaak Oplossing Gereed- schap Het gereedschap knipt niet goed. Het knipmes is bot geworden. Gebruik een draadborstel of ander gereedschap voor het verwijderen van sap en roest en gebruik een vijl of slijpsteen om het knipmes te slijpen. Als na deze pogingen het knipmes niet scherper wordt, is de gebruiksduur van het knipmes ten einde. Vervang het knipmes door een nieuw. Het knipmes is gestopt omdat dit is gebruikt om een tak te knippen met een dikte die groter was dan het knipvermogen van het knipmes. OPMERKING Werk waarbij het knipmes bij herhaling stopt heeft uiteindelijk beschadiging van de motor tot gevolg. Bepaalde sierbomen hebben hout dat zeer hard is en waarvoor de capaciteit van het gereedschap mogelijk niet voldoende is, ook al is de dikte binnen de normale capaciteit. Gebruik een snoeischaar voor het verwijderen van dikke takken alvorens met het werk te beginnen. Door schuin knippen kan de capaciteit van het gereedschap ook worden overschreden omdat de lengte van de snede groter wordt. Knip dikke takken altijd onder een rechte hoek. Belangrijke informatie voor de accu’s van Hitachi snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Informatie betreff ende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 94 dB (A). Gemeten A-gewogen geluidsdrukniveau: 75 dB (A). Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Onbelast:

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 0000BookCH36DL.indb420000BookCH36DL.indb42 2014/09/0316:59:402014/09/0316:59:4043 Español

Wij verklaren onder eigen verantwoordelijkheid dat dit product conform de richtlijnen of gestandardiseerde documenten EN60745-1, EN60745- 2-15, EN60335, EN55014-1, EN55014-2 en EN61000 voldoet aan de eisen van bepalingen 2004/108/EC, 2006/95/EC, 2006/42/EC en 2000/14/EC. Dit product voldoet ook aan de RoHS-richtlijn 2011/65/EU.

Gemeten geluidsdruk: 92 dB

Gegarandeerde geluidsdruk: 95 dB De manager voor Europese normen van Hitachi Koki Europe Ltd. heeft de bevoegdheid tot het samenstellen van het technische bestand. Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen. Deutsch Español Gegenstand der Erklärung: Hitachi Akku-Heckenschere CH36DL
