GEBRUIKSAANWIJZING CH 10DL HITACHI

Onderste plaat Placa inferior Chapa inferior

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. (Vertaling van de oorspronkelijke aanwijzingen) 000BookCH10DL.indb52000BookCH10DL.indb52 2016/05/2315:22:212016/05/2315:22:2153 Nederlands c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de

batterij a) Herlaad enkel met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifi ek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN VOOR HEGGENSCHAAR ○ Houd alle lichaamsdelen uit de buurt van het knipmes. Het afgeknipte materiaal niet verwijderen of het te knippen materiaal niet vasthouden wanneer de knipmessen bewegen. Zorg ervoor dat de schakelaar uit is wanneer u vastgeklemd materiaal verwijdert. Een ogenblik van onoplettendheid tijdens het werken met de heggenschaar kan ernstig lichamelijk letsel veroorzaken. ○ Draag de heggenschaar altijd bij de handgreep en met het knipmes stopgezet. Breng bij het vervoeren of opbergen van de heggenschaar altijd de afdekking van de knipinrichting aan. Een juiste behandeling van de heggenschaar vermindert de kans op lichamelijk letsel door de knipmessen. ○ Houd het gereedschap alleen aan de geïsoleerde handgrepen vast, omdat het snijblad in aan raking kan komen met verborgen bedrading. Als het snijblad een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen. ○ Houd de kabel uit de buurt van de plaats waar u aan het knippen bent. Tijdens gebruik kan de kabel in de struiken verborgen raken en per ongeluk door het knipmes worden doorgesneden. VEILIGHEIDSWAARSCHUWINGEN VOOR GRASSCHAAR BELANGRIJK

Veilige gebruiksmethoden ● Oefening a) Lees de instructies aandachtig door. Maak u vertrouwd met de bediening en het correct gebruik van de machine. b) Laat nooit personen die niet vertrouwd zijn met deze instructies of kinderen gebruik maken van het apparaat. Plaatselijke bepalingen kunnen beperkingen opleggen aan de leeftijd van de gebruiker. c) Houd er rekening mee dat de operator of gebruiker verantwoordelijk is voor ongevallen of risico's die zich voordoen ten aanzien van andere personen of hun eigendom. ● Voorbereiding a) Inspecteer de machine voor gebruik altijd eerst op beschadigde, ontbrekende of misplaatste beschermingen of afschermingen. b) Gebruik het apparaat nooit als er zich personen, vooral kinderen of huisdieren in de buurt bevinden. ● Bediening a) Draag te allen tijde oogbescherming en stevige schoenen tijdens het bedienen van de machine. b) Vermijd het gebruik van de machine tijdens slechte weersomstandigheden, in het bijzonder wanneer er een risico van blikseminslag bestaat. 000BookCH10DL.indb53000BookCH10DL.indb53 2016/05/2315:22:212016/05/2315:22:2154 Nederlands c) Gebruik het apparaat enkel bij daglicht of helder kunstlicht. d) Gebruik het apparaat nooit met beschadigde beschermkappen of afdekkingen of zonder dat de beschermkappen of afdekkingen op hun plaats zijn aangebracht. e) Schakel de motor enkel in wanneer handen en voeten uit de buurt van de knipmessen zijn. f) Koppel de machine altijd los van de stroomtoevoer (d.w.z. verwijder de stekker uit het stopcontact of verwijder het uitschakelmechanisme of de verwijderbare batterij) – wanneer de machine onbeheerd wordt achtergelaten; – alvorens een blokkade te verwijderen; – alvorens het apparaat te controleren, te reinigen of er werk aan uit te voeren; – na het stoten tegen een vreemd voorwerp; – telkens wanneer het apparaat abnormaal begint te trillen. g) Wees voorzichtig om letsel aan voeten en handen door de knipmessen te voorkomen. h) Zorg er altijd voor dat de ventilatieopeningen vrij blijven van afval. ● Onderhoud en opslag a) Maak het apparaat los van de stroomtoevoer (d.w.z. haal de stekker uit het stopcontact of verwijder de uitschakelinrichting) alvorens onderhoud aan het apparaat uit te voeren of dit te reinigen. b) Gebruik uitsluitend de vervangingsonderdelen en accessoires die door de fabrikant zijn aanbevolen. c) Voer regelmatig inspecties en onderhoud aan het apparaat uit. Laat het apparaat enkel door een erkende reparateur repareren. d) Wanneer het apparaat niet wordt gebruikt, dit buiten het bereik van kinderen bewaren. VOORZORGSMAATREGELEN VOOR

HEGGENSCHAAR EN GRASSCHAAR

1. Controleer alvorens met het werk te beginnen dat

er zich geen elektriciteitskabels in het werkgebied bevinden. Het knipmes kan in contact komen met de elektriciteitskabels en elektrische schokken, kortsluiting of overige ongevallen veroorzaken.

2. Houd het gereedschap tijdens gebruik stevig met beide

handen vast om letsel te voorkomen.

3. Houd uw handen en alle overige lichaamsdelen uit

de buurt van het knipmes om aanraking die letsel zou kunnen veroorzaken te voorkomen.

4. Zorg ervoor dat het knipmes en alle accessoires juist

geïnstalleerd zijn. Verkeerde installatie kan er toe leiden dat het knipmes of de accessoires losraken en letsel veroorzaken.

5. Let er op dat het knipmes geen scheurtjes vertoont,

vervormd is of buitengewoon versleten is alvorens met het werk te beginnen. Knipmessen die zich in deze toestand bevinden niet gebruiken, aangezien deze kunnen afbreken en letsel kunnen veroorzaken.

6. Gebruik het gereedschap niet voor het knippen van

draad, metalen platen of andere harde voorwerpen. Het gereedschap kan dan beschadigd raken en letsel veroorzaken.

7. Als het gereedschap niet normaal werkt en een vreemd

geluid maakt, dit onmiddellijk uitschakelen en laten inspecteren en repareren.

8. Als het gereedschap is gevallen of tegen een

voorwerp is gestoten, het knipmes en de behuizing op beschadiging, scheurtjes en vervorming inspecteren. Gebruik van een beschadigd, vervormd of gescheurd knipmes kan letsel tot gevolg hebben.

9. Het knipmes niet demonteren. Dit kan letsel tot gevolg

10. Dit product produceert trillingen tijdens gebruik.

Dit maakt langdurig continu gebruik lichamelijk vermoeiend, dus let op een goede werkhouding en neem regelmatig pauzes. Stop ook tijdens korte werkperioden onmiddellijk met het werk om te pauzeren wanneer uw vingers, handen, armen of schouders vermoeid raken.

11. Gebruik handschoenen of een lap om uw handen

te beschermen wanneer u het knipmes behandelt. Onzorgvuldige behandeling kan tot letsel leiden.

12. Oefen tijdens het knippen geen overmatige druk uit op

het knipmes aangezien het knipmes beschadigd kan raken.

13. Het knipmes is na het knippen bijzonder heet. Raak dit

niet aan om brandwonden te voorkomen.

14. Let er op bij het werken op hoge plaatsen dat niemand

beneden staat. Deze kunnen letsel oplopen in het geval u het gereedschap of een ander voorwerp per ongeluk laat vallen.

15. Om onvoorziene ongevallen te voorkomen, het

gereedschap nooit onbeheerd laten draaien op een werkbank of op de vloer.

16. Stel het gereedschap niet bloot aan insecticiden en

andere chemicaliën. Dergelijke chemicaliën kunnen scheurtjes en andere beschadiging veroorzaken.

1. Laad de accu bij een temperatuur van 0 – 40°C. Als

de accu bij een temperatuur buiten 0 – 40°C wordt opgeladen, is het mogelijk dat het opladen niet juist geschiedt en kan de levensduur van de accu korter worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

2. Wacht ongeveer 15 minuten voordat met het laden van

een andere batterij begonnen wordt. Laad de accu niet meer dan 2 uur op.

3. Voorkom dat stof of vuil in de aansluitopening van de

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur. Een brandende batterij

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is.

De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken. 000BookCH10DL.indb54000BookCH10DL.indb54 2016/05/2315:22:212016/05/2315:22:2155 Nederlands

3. Wanneer de batterij oververhit is door overbelasting,

kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de accu

ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op elektrische toestellen

of fi ttingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan deze

die gespecifi ceerd werden.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of drukken

of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of

vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote statische

elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteopwekking,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper.

BETREFFENDE TRANSPORT VAN LITHIUM-

ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

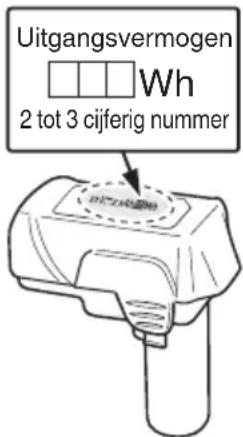

Uitgangsvermogen 2 tot 3 cijferig nummer TECHNISCHE GEGEVENS BOORMACHINE Model CH10DL CH10DL (CG) CG10DL Onbelaste snelheid 1100 min

• De feitelijke prestatie hangt af van de vegetatie die wordt geknipt en de scherpte van het knipmes. 000BookCH10DL.indb55000BookCH10DL.indb55 2016/05/2315:22:212016/05/2315:22:2156 Nederlands LADER Model UC10SFL Oplaadspanning 10,8 V Gewicht 0,35 kg STANDAARD TOEBEHOREN CH10DL CG10DL CH10DL (CG)

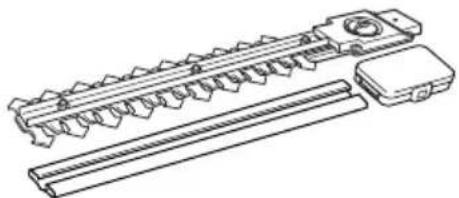

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (LOS VERKRIJGBAAR)

(met knipmeshouder, kruknok en knipmesdoos)

4. Afsteller (voor grasschaar)

De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN ○ Heggenschaar Fijnknippen van heggen Knippen en snoeien van sierbomen ○ Grasschaar Knippen van gazons

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling om de batterij te verwijderen (Zie Afb. 1 en 2). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2). OPLADEN Voor het gebruik van de boor-schroefamachine e.d. dient de batterij als volgt opgeladen te worden.

1. Sluit het snoer van de oplader aan op een

Plaats de accu zo dat het naamplaatje tegenover het naamplaatje van de oplader komt te liggen. Druk de batterij in tot u voelt dat deze kontakt maakt met de bodemplaat (Zie Afb. 3). Door een batterij te plaatsen zet u de oplader aan (het controlelampje gaat branden). LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de accu. Wanneer de accu volledig opgeladen is, gaat het kontrolelampje uit. LET OP Indien de batterij door bijvoorbeeld direct zonlicht warm is geworden, gaat het controlelampje bij het opladen mogelijk niet branden. Laat de batterij in dit geval eerst afkoelen, voordat u op gaat laden. ○ Tijd die benodigd is voor het opladen Tabel 1 geeft de oplaadtijd voor de verschillende typen batterijen. Tabel 1 Oplaadtijd (bij benadering in minuten) bij 20° Capaciteit van accu (Ah) 1,5 Ah BCL1015 40 min. OPMERKING: De oplaadtijd kan ietwat variëren, al naar gelang de omgevingstemperatuur.

3. Trek de stekker van het oplaadapparaat uit het

stopkontakt 000BookCH10DL.indb56000BookCH10DL.indb56 2016/05/2315:22:212016/05/2315:22:2157 Nederlands

4. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. Betreff ende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP ○ Wanneer de batterijlader voortdurend wordt gebruikt kan de batterijlader oververhitten. Dit kan tot defecten leiden. Wacht na het laden 15 minuten voordat u opnieuw een batterij laadt. ○ Als de batterijlader niet werkt en de batterij juist geplaatst is dan is het mogelijk dat de batterij of lader defect is. Breng de lader naar een erkend servicecentrum. FUNCTIONELE BESCHRIJVING

1. Accuniveau-waarschuwingslampje

Het accuniveau kan gecontroleerd worden door aan de trekkerschakelaar te trekken terwijl het elektrisch gereedschap in een onbelaste toestand is. Het accuniveau-waarschuwingslampje brandt wanneer de accuspanning erg laag is. Als dit gebeurt, moet u de accu opladen. (Afb. 4) OPMERKING ○ Het niveau waarbij het accuniveau- waarschuwingslampje gaat branden varieert afhankelijk van de omgevingstemperatuur, de eigenschappen van de accu enz., en mag enkel als richtlijn worden beschouwd. ○ Het accuniveau-waarschuwingslampje kan ook gaan branden wanneer het elektrisch gereedschap overbelast wordt. Dit betekent dan niet dat er onvoldoende accuspanning is. Controleer het accuniveau terwijl het gereedschap in onbelaste toestand is.

2. Ontgrendelknop (Afb. 5)

WAARSCHUWING Nooit de ontgrendelknop in ingedrukte stand vergrendelen. Door het intrekken van de schakelaar zou het gereedschap plotseling kunnen beginnen te werken en letsel veroorzaken. Het gereedschap start niet tenzij de ontgrendelknop wordt ingedrukt en de schakelaar wordt ingetrokken. De ontgrendelknop kan ingeschakeld worden door deze vanaf de rechter of linkerzijde in te drukken. Wanneer u de schakelaar loslaat, wordt de ontgrendelknop automatisch vrijgezet om per ongeluk starten van de motor te voorkomen.

3. Knipmeshouder (Afb. 6) (Standaard accessoire bij

CH10DL (CG), CH10DL) Wanneer het heggenschaarknipmes aan het gereedschap wordt bevestigd of verwijderd of wanneer de schaar niet wordt gebruikt, het knipmes in de knipmeshouder plaatsen om letsel te voorkomen.

4. Knipmesafdekking (Afb. 7) (Standaard accessoire

bij CH10DL (CG), CG10DL) Wanneer het grasschaarknipmes aan het gereedschap wordt bevestigd of verwijderd of wanneer de schaar niet wordt gebruikt, het knipmes in de knipmesafdekking plaatsen om letsel te voorkomen.

5. Knipmesdoos (Afb. 8) (Standaard accessoire bij

CH10DL (CG)) Plaats het heggenschaarknipmes en het grasschaarknipmes in de knipmesdoos wanneer deze niet gebruikt worden. Plaats de kruknok (B) ook in de knipmesdoos om verlies ervan te voorkomen. WAARSCHUWING Let er op het gereedschap uit te zetten en de accu uit het gereedschap te verwijderen alvorens de knipmeshouder of de knipmesafdekking te bevestigen of te verwijderen. LET OP Wees voorzichtig bij het plaatsen van het knipmes in de knipmeshouder, knipmesafdekking of knipmesdoos om letsel te voorkomen.

6. Afsteller (Standaard accessoire bij CH10DL (CG),

CG10DL) WAARSCHUWING Let er op het gereedschap uit te zetten en de accu uit het gereedschap te verwijderen alvorens de afsteller te bevestigen of te verwijderen. LET OP Let er op het knipmes in de knipmeshouder te plaatsen alvorens de afsteller te bevestigen of te verwijderen om letsel veroorzaakt door aanraking van het knipmes met uw handen of gezicht te voorkomen. [Snijhoogtegeleider] De snijhoogte van het gereedschap kan op drie hoogten worden afgesteld door het niet bevestigen van de afsteller of het veranderen van de richting van de afsteller. (Afb. 9) [Bevestigen van de afsteller] (1) Draai het gereedschap om en schuif het uitsteeksel van de afsteller in de richting van de ribben op het gereedschap. (Afb. 10) (2) Druk het voorste uiteinde van de afsteller in om de afsteller in het gereedschap te monteren. (Een klikgeluid is hoorbaar) (Afb. 11) [Verwijderen van de afsteller] Zet voor het verwijderen van de afsteller de vergrendeling van de afsteller omhoog. (Afb. 12)

VERVANGEN VAN HET KNIPMES

Het knipmes is een verbruiksonderdeel dat vervangen moet worden door een nieuw knipmes wanneer dit zijn scherpte verliest. Volg voor het vervangen van het knipmes onderstaande stappen. 000BookCH10DL.indb57000BookCH10DL.indb57 2016/05/2315:22:212016/05/2315:22:2158 Nederlands Het gereedschap dat in de afbeelding wordt getoond is de heggenschaar en deze wordt gebruikt in voorbeelden om functies te verklaren die identiek zijn aan die van de grasschaar. Alvorens het knipmes te vervangen, de schakelaar aan en uit zetten totdat de tanden in het bovenste knipmes boven de openingen tussen de tanden in het onderste knipmes komen te staan. Let hierbij goed op het bewegende knipmes. WAARSCHUWING Let er op dat de hoofdschakelaar uit staat en verwijder de accu uit het gereedschap om ongevallen te voorkomen. LET OP Alvorens het knipmes te vervangen, handschoenen aandoen en de knipmeshouder of de knipmesafdekking bevestigen om te voorkomen dat het knipmes in directe aanraking komt met uw handen of gezicht.

1. Verwijder het knipmes (Afb. 13)

(1) Draai het gereedschap om, verwijder de vier schroeven met behulp van een kruiskopschroevendraaier, verwijder de onderste plaat en het knipmes (met knipmeshouder). (2) Verwijder de overgebleven krukhouder en kruknok (A) uit het gereedschap. Door het gebruikte vet is het mogelijk dat de krukhouder en de kruknok (A) aan het knipmes blijven vastzitten. (3) Verwijder alle houtsnippers en overig afval uit de binnenzijde van de behuizing.

2. Gereed maken van een nieuw knipmes

Wees voorzichtig letsel door aanraking met het knipmes te voorkomen en stel de stand van de kruknok af zoals getoond in Afb. 14. Hiermee worden de tanden in het bovenste knipmes boven de openingen in de tanden in het onderste knipmes geplaatst.

3. Bevestig de kruknok en de kruknokhouder aan het

knipmes (Afb. 15) Hetzelfde type kruknokhouder wordt gebruikt in zowel de heggenschaar als de grasschaar. Gebruik de krukhouder die in het product is geïnstalleerd.

4. Bevestig het nieuwe knipmes

(1) Lijn de pen op het gereedschap uit met het middengat in de krukhouder. (Afb. 16) (2) Wanneer het zeshoekige gedeelte in de krukhouder en de groeven in het tandwiel niet met elkaar zijn uitgelijnd, een zodanige fi jnafstelling maken dat de krukhouder uitgelijnd is met de tandwielgroeven. (Afb. 17) (3) Draai het gereedschap om en zorg ervoor dat het knipmes er niet uitvalt, bevestig de onderste plaat en zet deze met de 4 schroeven vast. (Afb. 18) OPMERKING Controleer de werking van het knipmes nadat dit is bevestigd. Het knipmes en de kruknok zijn niet correct gemonteerd als het knipmes niet correct werkt. Voer de instructies opnieuw vanaf het begin uit. GEBRUIK WAARSCHUWING ○ Zorg ervoor dat er zich geen personen in het werkgebied bevinden om ongevallen te voorkomen. ○ Houd uw handen en alle overige lichaamsdelen uit de buurt van het knipmes om aanraking die letsel zou kunnen veroorzaken te voorkomen. ○ Gebruik oogbescherming tijdens het werk om letsel door takken en houtsnippers te voorkomen. ○ Gebruik het gereedschap niet voor het knippen van draad, metalen platen of andere harde voorwerpen. Het gereedschap kan beschadigd raken en letsel veroorzaken.

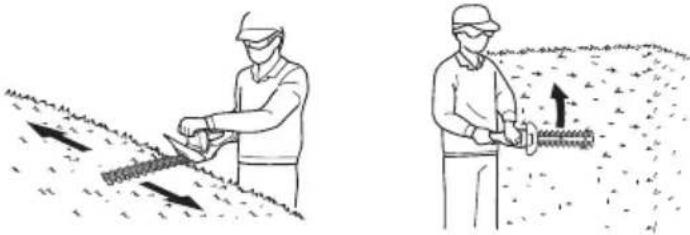

1. Knippen van heggen en sierbomen [Heggenschaar]

LET OP ○ Gebruik een snoeischaar voor het knippen van dikke takken alvorens de heggenschaar te gebruiken. Het gereedschap niet forceren om stuk gaan te voorkomen. ○ Zet het gereedschap onmiddellijk stop als het knipmes tegen een te zware tak blijft stilstaan. Laat de motor niet vastlopen aangezien deze daardoor beschadigd kan worden. ○ Gebruik een stevige ladder of een trapladder bij het knippen van hoge sierbomen. ○ Gebruik alleen voor het knippen van heggen. (1) Maak het gebied rond de sierboom die u wilt snoeien vrij en zet een stevige stellage neer waarop u kunt werken. (2) Plaats het knipmes in de knipmeshouder om per ongeluk aanraken te voorkomen. (3) Plaats de accu in het gereedschap. (4) Druk op de ontgrendelknop en trek de schakelaar in om het knippen te starten. OPMERKING ○ Smeer (met behulp van naaimachineolie, minerale olie, enz.) het knipmes alvorens te beginnen en daarna elk uur. Gebruik een voldoende hoeveelheid olie en veeg de overtollige olie weg. ○ Laat tijdens het werk (bijvoorbeeld bij het nemen van pauzes) het gereedschap niet achter op een plaats in de volle zon of met een hoge temperatuur. Dit voorkomt juiste afkoeling en kan beschadiging veroorzaken. ○ Gebruik het gereedschap niet voor werk dat de capaciteit ervan te boven gaat. Een dergelijk gebruik kan tot gevolg hebben dat de motor vastloopt of langzamer gaat draaien en kan beschadiging veroorzaken. Knippen van sierbomen ○ Gebruik een snoeischaar voor het verwijderen van 10 cm van takken die 8 mm of dikker zijn zodat deze het knippen niet hinderen. (Afb. 20) Afb. 20 ○ Bomen met dicht gebladerte moeten geknipt worden te beginnen vanaf de onderkant en dan omhoog afgewerkt worden voor het verkrijgen van de gewenste vorm. (Afb. 21) Afb. 21 000BookCH10DL.indb58000BookCH10DL.indb58 2016/05/2315:22:212016/05/2315:22:2159 Nederlands Knippen van heggen ○ Knip de bovenzijde van heggen door het gereedschap van rechts naar links (of van links naar rechts) te bewegen en knip de zijkanten door vanaf de onderkant naar boven te werken. (Afb. 22) Afb. 22 OPMERKING ○ Gebruik het gereedschap niet voor het knippen van het gazon of onkruid. Gras of onkruid kan aan het knipmes vast blijven zitten. ○ Knip dikke takken af door de knipmessen voorzichtig tegen de tak te drukken.

2. Knippen van gazons [Grasschaar]

LET OP ○ Gebruik alleen voor het knippen van gras. ○ Zet het gereedschap onmiddellijk stop in het geval er tijdens het knippen steentjes of takken tussen het knipmes komen te zitten en verwijder de accu. Laat de motor niet vastlopen aangezien deze daardoor beschadigd kan worden. Gebruik een tang om steentjes voorzichtig uit het knipmes te verwijderen. Houd ter voorkoming van letsel handen, vingers en overige lichaamsdelen uit de buurt van het knipmes. (1) Verwijder steentjes en takken van het gazon dat u wilt knippen. (2) Plaats het knipmes in de knipmesafdekking om per ongeluk aanraken te voorkomen. (3) Installeer de afsteller wanneer vereist om de kniphoogte af te stellen. (4) Plaats de accu in het gereedschap. (5) Druk op de ontgrendelknop en trek aan de schakelaar om het knippen te starten. Plaats het gereedschap op het gazon en schuif het gereedschap naar voren. (Afb. 23) Afb. 23 OPMERKING ○ Smeer (met behulp van naaimachineolie, minerale olie, enz.) het knipmes alvorens te beginnen en daarna elk uur. Gebruik een voldoende hoeveelheid olie en veeg de overtollige olie weg. ○ Laat tijdens het werk (bijvoorbeeld bij het nemen van pauzes) het gereedschap niet achter op een plaats in de volle zon of met een hoge temperatuur. Dit voorkomt juiste afkoeling en kan beschadiging veroorzaken. ○ Gebruik het gereedschap niet voor werk dat de capaciteit ervan te boven gaat. Een dergelijk gebruik kan tot gevolg hebben dat de motor vastloopt of langzamer gaat draaien en kan beschadiging veroorzaken. ○ Houd het voorste uiteinde van het knipmes niet omlaag gericht om te voorkomen dat zand, steentjes of grond tussen het knipmes komt en dat dit door het minder scherp te maken beschadigd wordt. Knippen van hoog gras Wanneer geprobeerd wordt hoog gras in een keer te knippen wordt het knipmes overbelast en veroorzaakt dit slijtage van het knipmes. Verwijder eerst 1/3 van de hoogte te beginnen vanaf de bovenkant alvorens het gras tot op de gewenste hoogte te knippen. Knippen rondom stenen muren en stoepranden Bij het knippen rondom stoepranden, het knipmes zijdelings langs de stoeprand bewegen. (Afb. 24) Op deze manier kunt u knippen zonder ongeknipte randen over te laten. Afb. 24

3. Continue gebruikstijd

Ongeveer 30 minuten (afhankelijk van de werkomstandigheden)

ONDERHOUD EN INSPECTIE

WAARSCHUWING ○ Let er op het gereedschap uit te zetten en de accu uit het gereedschap te verwijderen alvorens inspecties of onderhoud uit te voeren. ○ Het knipmes niet demonteren. Het niet opvolgen van deze waarschuwing kan letsel veroorzaken. ○ Gebruik handschoenen of een lap om uw handen te beschermen wanneer u het knipmes behandelt. Het niet opvolgen van deze waarschuwing kan letsel veroorzaken.

1. Slijpen van het knipmes (Afb. 19)

Beweeg een ijzervijl in de richting van de pijl voor grof slijpen en gebruik dan een oliesteen om het knipmes een fi jne afwerking te geven. (1) Gebruik een fi jne ijzervijl of een vijl van gemiddelde grofheid. (2) Breng een laagje machineolie (fi etsolie of dergelijke) op de oliesteen aan. (3) Gebruik een slijpsteen om voorzichtig bramen van de achterkant van de knipmesrand te verwijderen. Wanneer het knipmes geslepen moet worden Alhoewel dit verschilt afhankelijk van de soort bomen die geknipt worden en hoe vaak het knipmes gebruikt wordt, is het een goed idee het knipmes ongeveer eenmaal per jaar te slijpen om een scherpe snijrand te behouden. OPMERKING Gebruik geen water om het knipmes te reinigen om roestvorming of overig beschadiging te voorkomen.

2. Smeren van het knipmes

Tijdens het knippen wordt door het sap dat op de rand van het knipmes blijft zitten de belasting verhoogt waardoor de accu sneller uitgeput raakt. Gebruik voor het smeren van het knipmes machineolie (of fi etsolie of dergelijke) en veeg het knipmes schoon met een doek. Om roesten van het knipmes te voorkomen, het knipmes na gebruik en wanneer u dit voor een langere tijd niet gaat gebruiken smeren alvorens dit in de knipmeshouder te plaatsen. 000BookCH10DL.indb59000BookCH10DL.indb59 2016/05/2315:22:212016/05/2315:22:2160 Nederlands

3. Inspectie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

4. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

5. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing bevuild is. Gebruik geen vloeis toff en zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar het elektrisch gereedschap op een plaats met een temperatuur van minder dan 40 °C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en.

7. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modifi catie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. 000BookCH10DL.indb60000BookCH10DL.indb60 2016/05/2315:22:212016/05/2315:22:2161 Nederlands

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende Hitachi onderhoudscentrum. Probleem Mogelijke oorzaak Oplossing Lader Het laadlampje gaat niet branden. De stekker is niet een stopcontact gestoken. Steek de stekker in een stopcontact. De accu is niet goed op de lader aangesloten. Steek de accu zodanig in dat deze correct in de lader komt te zitten. De elektroden van de accu of de lader zijn verontreinigd. Gebruik een wattenstaafje of ander gereedschap om de elektroden te reinigen. De accu is uiterst heet. Laat de accu goed afkoelen alvorens deze te laden. Het laadlampje gaat niet uit na 4 uur laden. De accu of de lader is defect. Maak de stekker los en neem contact op met uw dealer of het erkende Hitachi onderhoudscentrum. Gereed- schap Werkt niet. De accu is uitgeput. (Het accu- waarschuwingslampje gaat niet branden.) Wanneer een accu die nog maar weinig capaciteit over heeft gedurende langere tijd niet wordt gebruikt, kan het accuvermogen zodanig teruglopen dat het accu-waarschuwingslampje niet ingeschakeld kan worden. Laad de accu. De accu is niet goed geïnstalleerd. Verwijder de accu uit de accuhouder in het gereedschap en controleer op vreemde bestanddelen. Controleer ook de accu-elektroden op verontreiniging. Druk de accu zodanig in dat deze op zijn plaats vastklikt. Het knipmes is niet correct geïnstalleerd. Als het knipmes niet beweegt maar de motor draait, is het knipmes waarschijnlijk verkeerd geïnstalleerd. Zorg ervoor dat de krukhouder en de kruknok zijn geïnstalleerd. Vreemde bestanddelen tussen het knipmes. Wanneer er vreemde bestanddelen tussen het knipmes zitten, de accu verwijderen en de voorwerpen met een tang of iets dergelijks verwijderen. Wees uiterst voorzichtig aangezien het gereedschap kan beginnen te werken wanneer het vreemde bestanddeel is verwijderd. Sap of roest kan ook tot gevolg hebben dat het knipmes niet werkt. Gebruik een draadborstel of iets dergelijks om sap of roest te verwijderen. Het gereedschap is gebruikt voor zwaar werk. Wanneer er vreemde bestanddelen Dit wordt veroorzaakt door een functie die de accu beveiligt door het uitschakelen van de motor wanneer het gereedschap aan overmatige belasting wordt blootgesteld. Laat de schakelaar los en verwijder datgene wat de overmatige belasting veroorzaakte en trek de schakelaar aan om het werk te hervatten. De ontgrendelknop is niet ingedrukt wanneer de schakelaar werd aangetrokken. Om ongevallen als gevolg van incorrrecte bediening te voorkomen, moet wanneer de schakelaar wordt aangetrokken om de motor te starten de ontgrendelschakelaar ingedrukt worden. 000BookCH10DL.indb61000BookCH10DL.indb61 2016/05/2315:22:212016/05/2315:22:2162 Nederlands Probleem Mogelijke oorzaak Oplossing Gereed- schap Het gereedschap knipt niet goed. Het knipmes is bot geworden. Gebruik een draadborstel of ander gereedschap voor het verwijderen van sap en roest en gebruik een vijl of slijpsteen om het knipmes te slijpen. Als na deze pogingen het knipmes niet scherper wordt, is de gebruiksduur van het knipmes ten einde. Vervang het knipmes door een nieuw. [Heggenschaar] Het knipmes is gestopt omdat dit is gebruikt om een tak te knippen met een dikte die groter was dan het knipvermogen van het knipmes. OPMERKING Werk waarbij het knipmes bij herhaling stopt heeft uiteindelijk beschadiging van de motor tot gevolg. Bepaalde sierbomen hebben hout dat zeer hard is en waarvoor de capaciteit van het gereedschap mogelijk niet voldoende is, ook al is de dikte binnen de normale capaciteit. Gebruik een snoeischaar voor het verwijderen van dikke takken alvorens met het werk te beginnen. Door schuin knippen kan de capaciteit van het gereedschap ook worden overschreden omdat de lengte van de snede groter wordt. Knip dikke takken altijd onder een rechte hoek. Belangrijke informatie voor de accu’s van Hitachi snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research en ont wikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 (CH10DL) of EN50636-2-94 (CG10DL) en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 81 dB (A) (CH10DL) 84 dB (A) (CG10DL) Gemeten A-gewogen geluidsdrukniveau: 70 dB (A) (CH10DL) 81 dB (A) (CG10DL) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745 of EN50636-2-94. Onbelast:

(CG10DL) De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 000BookCH10DL.indb62000BookCH10DL.indb62 2016/05/2315:22:212016/05/2315:22:2163 Español

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform de richtlijnen of gestandardiseerde documenten EN60745- 1, EN60745-2-15, EN60335-1, EN50636-2-94, EN60335-2-29, EN55014-1, EN55014-2 en EN61000 voldoet aan de eisen van EEG Bepalingen 2006/42/EC, 2014/30/EU, 2014/35/EU en 2000/14/EC. Dit product voldoet ook aan de RoHS-richtlijn 2011/65/EU. 2000/14/EC

Gegarandeerde geluidsdruk: 84 dB (CH10DL), 87 dB (CG10DL)

De technische documentatie is bij het hoofd van onze ontwerpafdeling. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen. Deutsch Español Gegenstand der Erklärung: Hitachi Akku Heckenschere CH10DL/Akku Grasschere CG10DL
