GEBRUIKSAANWIJZING CH 55EB3 HITACHI

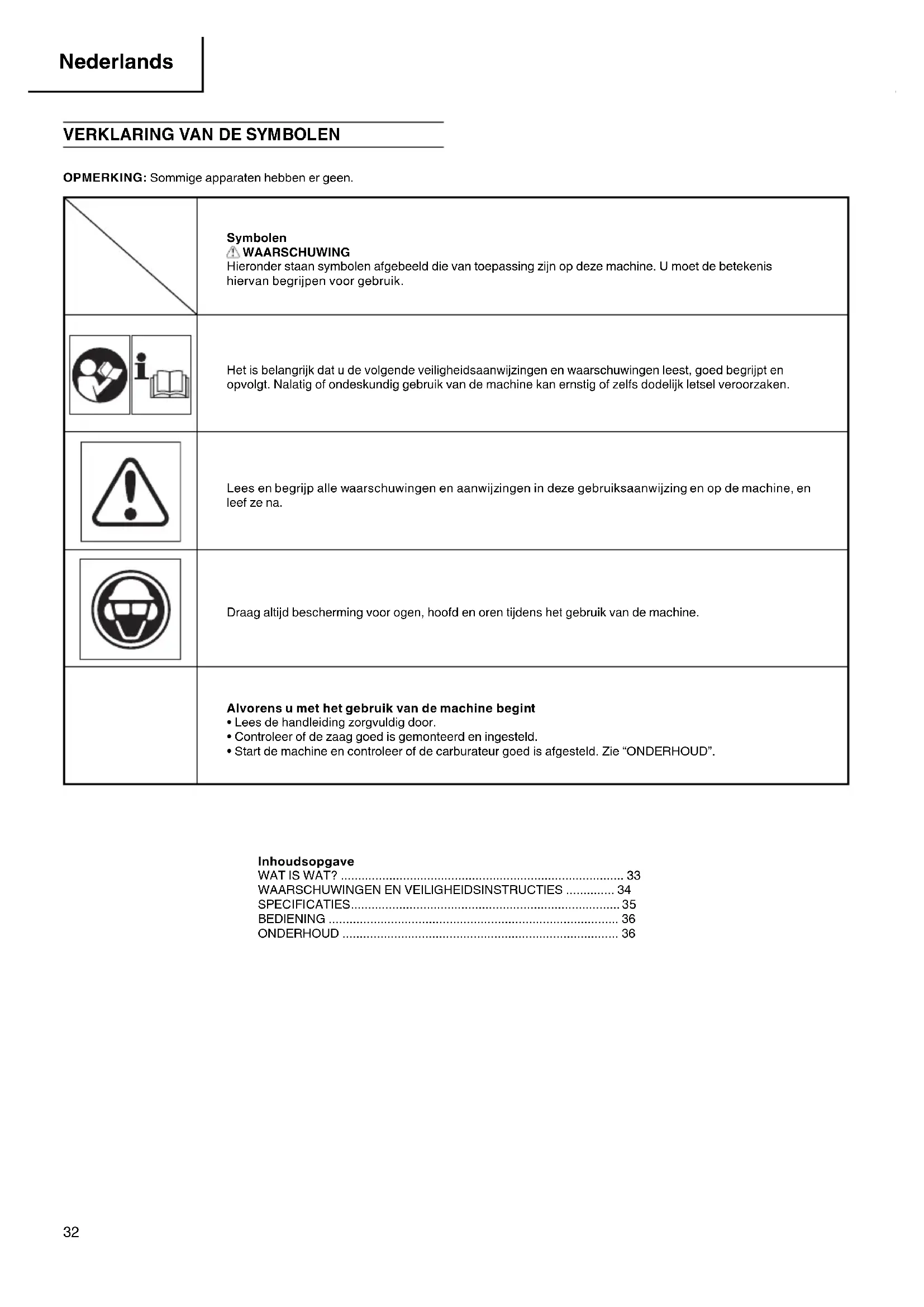

OPMERKING: Sommige apparaten hebben er geen. Symbolen WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik. Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of ondeskundig gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken. Lees en begrijp alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine, en leef ze na. Draag altijd bescherming voor ogen, hoofd en oren tijdens het gebruik van de machine. Alvorens u met het gebruik van de machine begint

• Lees de handleiding zorgvuldig door.

• Controleer of de zaag goed is gemonteerd en ingesteld.

• Start de machine en controleer of de carburateur goed is afgesteld. Zie “ONDERHOUD”. Inhoudsopgave

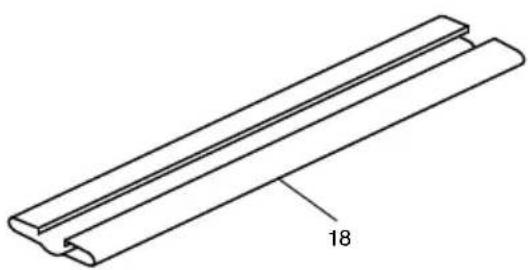

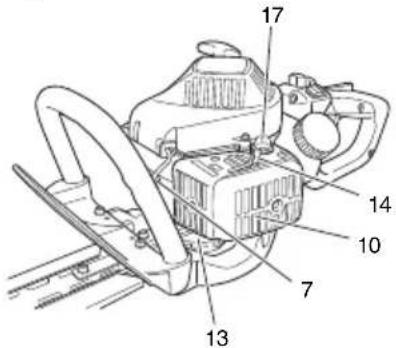

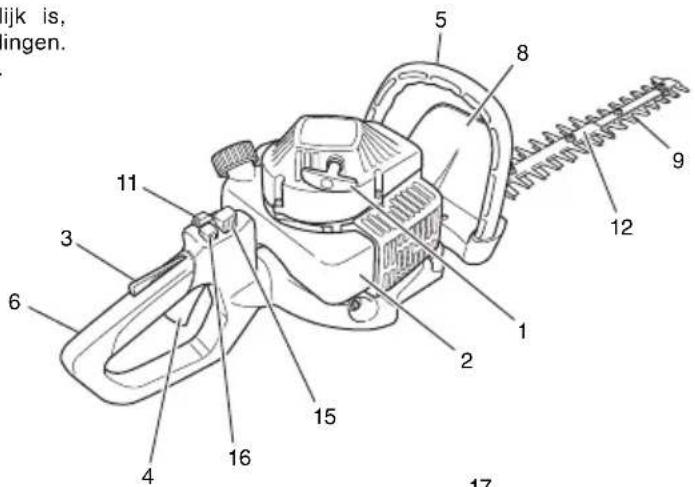

BEDIENING .................................................................................... 36 ONDERHOUD ................................................................................ 36 000BookCH50EA3WENE.indb32000BookCH50EA3WENE.indb32 2009/10/2715:38:092009/10/2715:38:0933 Nederlands WAT IS WAT? Daar deze handleiding voor verscheidene modellen gelijk is, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Pas de aanwijzingen toe die op uw machine van toepassing zijn.

11. Ontstekingsschakelaar

20. Gebruiksaanwijzing

• 000BookCH50EA3WENE.indb33000BookCH50EA3WENE.indb33 2009/10/2715:38:092009/10/2715:38:0934 Nederlands WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES Veiligheid van de gebruiker ○ Draag altijd een vizier of veiligheidsbril. Gebruik handschoenen bij het slijpen van de ketting. ○ Altijd een dikke, lange broek, laarzen en handschoenen dragen. Geen losse kleding, sieraden, korte broek of sandalen dragen of op blote voeten lopen. Maak uw haar zodanig vast dat het niet op uw schouder hangt. ○ Gebruik deze machine niet indien u moe of ziek bent of alcohol, drugs of medicijnen heeft ingenomen. ○ Laat nooit kinderen of onervaren personen aan de machine. ○ Draag oorbeschermers. ○ Nooit de machine starten of laten lopen in gesloten ruimtes en gebouwen. Uitlaatgassen inademen kan dodelijk zijn. ○ Houd de hendels vrij van olie en brandstof. ○ Houd uw handen weg van het zaagwerktuig. ○ Grijp of houd de machine nooit aan het zaagwerktuig vast. ○ Als de machine uitgeschakeld is, dient u zich ervan te vergewissen dat het zaagwerktuig stilstaat alvorens u hem neerzet. ○ Als de werkzaamheden langer duren, moet er regelmatig pauze worden gehouden om lichamelijk letsel, bijv. door de vibratie, te vermijden (Raynaud-fenomeen / “white fi nger disease”). WAARSCHUWING ○ Trillingsdempingssystemen kunnen niet garanderen dat u geen Raynaud-fenomeen of carpaltunnel-syndroom kunt oplopen. Daarom moet de gebruiker die regelmatig continu met de zaag werkt de toestand van handen en vingers in de gaten houden. Als bovengenoemde klachten optreden, meteen een arts opzoeken. ○ Als u een medisch elektrisch/elektronisch apparaat gebruikt, zoals bijv. een pacemaker, neem dan eerst contact op met uw arts en met de fabrikant van dit apparaat, voordat u elektrisch gereedschap gaat gebruiken. Machineveiligheid ○ Controleer de machine voor elk gebruik. Vervang beschadigde onderdelen. Let op brandstofl ekken en controleer of alle bevestigingsmiddelen aanwezig zijn en vastzitten. ○ Vervang onderdelen die gescheurd, gebroken of op andere wijze beschadigd zijn alvorens u met de machine begint te werken. ○ Zie erop toe dat alle beschermkappen correct zijn bevestigd. ○ Stel de carburateur af op een plaats waar zich niemand anders in de directe omgeving bevindt. ○ Gebruik uitsluitend vervangende onderdelen die door de fabrikant voor deze machine zijn aanbevolen. WAARSCHUWING Breng geen wijzigingen aan de machine aan. Gebruik de machine nooit voor werkzaamheden waar hij niet voor is geconstrueerd. Veiligheid en brandstof ○ Meng en tank brandstof in de buitenlucht en buiten bereik van vlammen en vonken. ○ Gebruik alleen voor brandstof toegestane jerrycans. ○ Rook niet en sta roken ook niet toe in de buurt van brandstof, in de omgeving van de machine of tijdens gebruik van de machine. ○ Neem alle geknoeide brandstof op alvorens de motor te starten. ○ Ga minstens 3 m van de plaats waar u tankt vandaan alvorens u de motor start. ○ Stop de motor alvorens u de benzinedop verwijdert. ○ Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij niet kan lekken. ○ Berg de machine en de brandstof op waar de dampen niet door vonken of open vuur kunnen worden ontstoken, van bijv. geisers, boilers, elektromotoren, schakelaars, etc. WAARSCHUWING Brandstof kan snel vlam vatten of ontploff en en bovendien kunt u de dampen van brandstof inademen; wees dus bijzonder voorzichtig als u met brandstof omgaat of brandstof bijvult. Veilig zagen ○ Snoei geen ander materiaal dan heggen. ○ Voordat u begint altijd eerst het gedeelte controleren dat u gaat snoeien. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden. ○ Draag een aërosol-beschermingsmasker ter bescherming van de ademhaling als u het gras gaat maaien nadat een insecticide is gestrooid. ○ Houd omstanders, kinderen, helpers, maar ook dieren buiten de gevarenzone van 15 m. Stop de machine onmiddellijk als iemand dichterbij komt. ○ Houd de machine met beide handen stevig vast. ○ Neem een stabiele houding aan. Reik niet te ver. ○ Houd uw lichaamsdelen weg van de uitlaat en het zaagwerktuig als de motor loopt. ○ Houd snijgereedschap altijd lager dan uw schouderhoogte. Werk NOOIT vanaf een ladder, of terwijl u zich in een boom bevindt of op een andere onstabiele ondergrond staat. ○ Als u naar een nieuwe werkplek gaat, zet dan eerst de machine stop en controleer of alle snijgereedschappen ook stil staan. ○ Zet de machine nooit op de grond neer, zolang ze in werking is. ○ Neem steeds een EHBO-doos mee als u met elektrisch gereedschap werkt. ○ Start de motor nooit of laat de motor nooit lopen in een gesloten ruimte of gebouw en/of in de nabijheid van een ontvlambare vloeistof. Het inademen van uitlaatdampen kan dodelijk zijn. Veilig onderhoud ○ Voer onderhoud aan de machine uit volgens de aanbevolen procedures. ○ Neem de kap van de bougie alvorens u onderhoud uitvoert, behalve voor het afstellen van de carburateur. ○ Stel de carburateur af op een plaats waar zich niemand anders in de directe omgeving bevindt. ○ Gebruik uitsluitend originele vervangende onderdelen van Hitachi. Transpor t en opslag ○ Draag de machine met de hand met de motor uit en de uitlaat weg van uw lichaam. ○ Alvorens u de machine opbergt of in een voertuig transporteert, dient u de motor af te laten koelen, de tank te legen en de zaag te beveiligen. ○ Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij niet kan lekken. ○ Berg de machine buiten bereik van kinderen op. ○ Maak de machine schoon en voer onderhoud uit alvorens de machine op een droge plaats op te bergen. ○ Transporteer of berg de machine op met de motor volledig uit. ○ Als u de machine in een voertuig transporteert of opbergt, dek de messen dan af met een mesafdekking. Als er situaties optreden die in dit handboek niet staan vermeld, ben dan voorzichtig en handel verstandig. Neem contact met uw Hitachi dealer als u hulp nodig hebt. Let speciaal op aanwijzingen die beginnen met de woorden: WAARSCHUWING Duidt op verhoogd gevaar van ernstig of fataal letsel als de instructies niet worden opgevolgd. LET OP Duidt op gevaar van letsel of materiële schade als de instructies niet worden opgevolgd. OPMERKING Nuttige informatie voor juist gebruik. LET OP Demonteer de trekstarter niet; door een plotseling terugspringen van de starter kunt u gewond raken. 000BookCH50EA3WENE.indb34000BookCH50EA3WENE.indb34 2009/10/2715:38:102009/10/2715:38:1035 Nederlands SPECIFICATIES MODEL CH66EB3 (ST)/CH55EB3 (ST) CH50EA3 (ST)/CH62EA3 (ST) CH78EC3 (ST) Motorinhoud (ml) 21,1 23,9 Bougie NGK BPMR-6A NGK BPMR-6A Capaciteit brandstoftank (l) 0,35 0,35 Droog gewicht (kg) CH55EB3 (ST) p. 4
• ,7 CH66EB3 (ST) p. 5
• ,1 CH50EA3 (ST) p. 4
• ,3 CH62EA3 (ST) p. 4
• ,5 5,4 Totale meslengte (mm) CH50EA3 (ST) p. 500
• CH66EB3 (ST) p. 650
• CH55EB3 (ST) p. 550
• CH62EA3 (ST) p. 620

• Wijzigingen in de gegevens voorbehouden, zonder voorafgaande kennisgeving. 000BookCH50EA3WENE.indb35000BookCH50EA3WENE.indb35 2009/10/2715:38:102009/10/2715:38:1036 Nederlands BEDIENING Brandstof (Afb. 1) WAARSCHUWING De kettingzaag is uitgerust met een tweetaktmotor. Gebruik altijd mengsmering. Let op goede ventilatie bij de omgang met benzine. Brandstof ○ Gebruik altijd minstens 89 octaan loodvrije merkbenzine. ○ Gebruik originele tweetaktolie of een mengsel van 25:1 tot 50:1; voor de juiste verhouding raadpleeg a.u.b. het etiket op de oliefl es of uw Hitachi dealer. ○ Als er geen originele olie beschikbaar is, gebruik dan een kwaliteitsolie voor luchtgekoelde 2-takt motoren, waaraan een anti-oxidantiemiddel toegevoegd is (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik nooit BIA of TCW (voor watergekoelde 2-taktmotoren) gemengde olie. ○ Gebruik nooit multigrade olie (10W/30) of vervuilde olie. ○ Meng benzine en olie in een aparte jerrycan. Vul de jerrycan met de helft van de hoeveelheid benzine die u denkt te verbruiken. Voeg de tweetaktolie toe. Meng (schud) het mengsel. Voeg de resthoeveelheid benzine toe. Meng (schud) het mengsel grondig alvorens de tank ermee te vullen. Tanken WAARSCHUWING (Afb. 2) ○ Schakel de motor altijd uit voor het tanken. ○ Maak de tank (1) voorzichtig open om te tanken, om de eventuele druk te laten ontwijken. ○ Na het tanken de dop weer goed vastschroeven. ○ Ga minstens 3 m van de plaats waar u tankt vandaan alvorens u de motor start. Maak de tankdop zorgvuldig schoon voor het tanken zodat er geen vuil in de tank kan vallen. De brandstof dient goed te zijn gemengd door de jerrycan te schudden voor het tanken. Starten LET OP Voordat u start moet u controleren of het snoeigedeelte niets aanraakt.

• Duw verschillende keren op de injectiepomp (4), zodat de brandstof door de pomp of de terugloopleiding vloeit (indien aanwezig). (Afb. 4)

2. Houd de gashendel-vergrendeling (3) ingedrukt, trek

tegelijkertijd aan de gashendel en laat dan eerst langzaam de gashendel los en daarna de gashendel-vergrendeling. Hierdoor wordt de gashendel in de startstand vergrendeld. (Afb. 3)

3. Zet de chokehendel (5) in de positie GESLOTEN (B). (Afb. 5)

4. Trek met een korte ruk aan de trekstarter en zorg ervoor dat u

de starter goed in uw hand houdt, zodat hij niet plotseling terug kan schieten. (Afb. 6)

5. Als u hoort dat de motor probeert te starten, zet u de

chokehendel weer in de positie START (open) (C). Trek dan opnieuw met een korte ruk aan de trekstarter. OPMERKING Als de machine niet wil starten, herhaal dan de stappen 2 tot 4.

6. Na het opstarten moet de machine ongeveer 2-3 minuten warm

lopen voordat ze belast kan worden. Snoeien Tijdens het snoeien moet de machine op volgas draaien, omdat zo de juiste snoeisnelheid behouden blijft. Als u de bovenkant van een heg wilt trimmen, moet u de trimmer zodanig vasthouden dat de messen een hoek van 15 tot 30 graden t.o.v. de horizontale positie vormen, zwenk de trimmer met een boogvormige beweging naar de rand van de heg om zo de afgesneden takken te verwijderen. Als u de zijkanten van de heg wilt trimmen, moet u de trimmer verticaal houden en boogvormig bewegen. OPMERKING ○ Handgreep met meerdere posities (Afb. 7) De achterste hendel kan 90 graden gedraaid worden, zodat u de machine comfortabel in verschillende snijhoeken kunt gebruiken. De hendel kan in vijf verschillende posities gedraaid worden. Controleer eerst of de motor stationair loopt of uitgeschakeld is, voordat u de achterste hendel gaat instellen. ○ De motor slaat automatisch af, als de gashendel ingedrukt wordt, terwijl de hendel NIET in een van de vijf posities vastgezet is. Probeer nooit om met de machine te werken, als de achterste hendel niet stevig vastgezet is. Om de hendel in een bepaalde positie te kunnen draaien, moet u eerst de vergrendelknop (6) indrukken. Druk op de blokkeerhendel (6) om de blokkering op te heff en zodat de handgreep kan worden gedraaid. Draai de handgreep tot de gewenste 0°, 45° of 90° vergrendelstand en druk dan op de vrijzethendel (7) om de handgreep op de plaats te vergrendelen. D: VERGRENDELEN E: ONTGRENDELEN Stoppen (Afb. 8) Verminder de snelheid van de motor en zet de ontstekingsschakelaar in de positie stop (F). ONDERHOUD

VAKBEDRIJVEN EN VAKLUI. Carburateurafstelling (Afb. 9) WAARSCHUWING ○ De messen kunnen mogelijk draaien terwijl de carburateur afgesteld wordt. ○ Start de motor nooit met de kap van de koppeling verwijderd. De koppeling kan loskomen en persoonlijk letsel veroorzaken. In de carburateur wordt de brandstof met lucht vermengd. De carburateur wordt afgesteld als de motor wordt getest in de fabriek. Er kunnen aanpassingen nodig zijn, afhankelijk van klimaat en hoogte. De carburateur heeft één afstelmogelijkheid: T = afstellingsschroef stationair toerental. Afstelling stationair toerental (T) Controleer of het luchtfi lter schoon is. Als het stationair toerental juist is, draait de ketting niet. Als afstellen nodig blijkt, draai (met de klok mee) aan de T-schroef terwijl de motor loopt tot de ketting begint te draaien. Draai de schroef terug (tegen de klok) tot de ketting stopt. U heeft het juiste stationair toerental ingesteld als de motor in elke positie rond loopt op een toerental dat ver onder het toerental ligt waarbij de ketting begint te draaien. Als het snijgereedschap nog draait, nadat u de onbelaste snelheid ingesteld heeft, neem dan contact op met uw Hitachi dealer. Luchtfi lter (Afb. 10) Verwijder stof en vuil uit het luchtfi lter om te vermijden dat: ○ de carburateur storingen vertoont. ○ de motor slecht start. ○ de motor minder kracht heeft. ○ de motoronderdelen onnodig verslijten. ○ de machine meer benzine verbruikt. Als u in een zeer stoffi ge omgeving werkt dient u dagelijks het luchtfi lter te reinigen. 000BookCH50EA3WENE.indb36000BookCH50EA3WENE.indb36 2009/10/2715:38:102009/10/2715:38:1037 Nederlands Luchtfi lter reinigen Verwijder de deksel en het fi lter. Maak ze schoon met warm zeepwater. Controleer of het luchtfi lter droog is voor hermontage. Een luchtfi lter dat enige tijd in gebruik is geweest, kan niet meer worden gereinigd. Het moet daarom regelmatig worden vervangen. Beschadigde fi lters moeten altijd worden vervangen. OPMERKING Smeer het element overvloedig in met 2-taktolie of iets dergelijks. Druk op het element om de olie volledig te verdelen en om overbodige olie te verwijderen. Bougie (Afb. 11) De toestand van de bougie wordt negatief beïnvloed door: ○ een verkeerde afstelling van de carburateur. ○ een verkeerde mengsmering (teveel olie in de benzine). ○ een vervuild luchtfi lter. ○ zware werkomstandigheden (bijv. koude). Deze factoren veroorzaken afzettingen op de elektroden van de bougies, wat tot storingen en startproblemen leidt. Als het de motor aan kracht ontbreekt, hij startproblemen vertoont of niet rond stationair loopt, controleer dan eerst de bougie. Is de bougie vuil, maak hem dan schoon en controleer de afstand tussen de elektrodes. Corrigeer indien nodig. De juiste afstand is 0,6 mm. Na ongeveer 100 bedrijfsuren, of ook al eerder als de elektroden weggevreten zijn, dient de bougie te worden vervangen. OPMERKING In sommige gebieden wordt een ‘resistor’ bougie voorgeschreven om de machine te ontstoren tegen ontstekingssignalen. Als deze machine standaard met een ontstoorde bougie was uitgerust dient u deze door hetzelfde type te vervangen. Snoeimes (Afb. 12, 13) De messen zijn met behulp van de vier of vijf schroeven aan de snijgeleider bevestigd. Deze schroeven zijn met een zekere speling vastgeschroefd, zodat de messen soepel kunnen bewegen. Als er te weing speling is De messen bewegen zich niet correct en kunnen vastslaan. Als er te veel speling is De messen zijn niet scherp genoeg. De speling van het mes aanpassen

1. Draai de bevestigingsmoeren van het mes los.

2. Draai de bevestigingsschroeven van het mes tot aan de aanslag

en draai ze vervolgens weer ca. 1/2 slag terug.

3. Als de schroeven in deze positie staan, worden de

bevestigingsschroeven van het mes vastgedraaid. De bevestigingsschroeven van het mes moeten absoluut worden vervangen als ze te los zitten, versleten of beschadigd zijn. Zorg er ook voor dat een beschadigd mes vervangen wordt. OPMERKING De glijvlakken van de messen moeten goed met machineolie ingesmeerd worden. Drijfwerkkast (Afb. 14) Breng op lithium gebaseerd vet van goede kwaliteit via de vetinbrengopening aan, totdat een kleine hoeveelheid vet tussen de messen en de drijfwerkkast te voorschijn komt. OPMERKING De machine moet na iedere 20 uur worden gesmeerd en bij veelvuldig gebruik nog vaker. Brandstoffi lter (Afb. 15) Verwijder het brandstoffi lter van de tank en was het uit in benzine. Daarna het fi lter weer volledig in de tank drukken. OPMERKING Als het fi lter door stof of vuil hard geworden is, dient u het te vervangen. De cilinderribben reinigen (Afb. 16) Als bladeren tussen de cilinderribben (8) vast komen te zitten, kan de motor oververhit raken en minder goed functioneren. Om dit te vermijden dienen de cilinderribben en de ventilatorbehuizing altijd schoon gehouden te worden. Na 100 bedrijfsuren of eens per jaar (of vaker indien nodig) dienen de koelribben en andere motoroppervlakken van stof, vuil en oliesmeer te worden bevrijd om verzekerd te zijn van een optimale koeling. De uitlaatdemper reinigen (Afb. 17) Verwijder na elke 100 bedrijfsuren de demper en vonkenvanger (indien aanwezig) en verwijder roet uit demper en uitlaatpoort. Voor langdurige opslag Maak de tank leeg. Start de motor en laat hem lopen tot hij uitgaat. Repareer beschadigingen die bij het gebruik zijn ontstaan. Maak de machine schoon met een schone doek of met perslucht. Laat een paar druppels tweetaktolie door het gat van de bougie in de motor en laat de zuiger een paar keer op en neer gaan. Berg de machine droog op onder een doek of zeil. Onderhoudsschema Hier vindt u nog enkele algemene onderhoudsinstructies. Neem voor verdere informatie a.u.b. contact met uw Hitachi dealer. Dagelijks onderhoud ○ Maak de buitenkant van de heggentrimmer schoon. ○ Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont. ○ Controleer of het snoeimes scherp is en geen scheuren vertoont. ○ Controleer of de bevestingsschroef van het snoeimes goed vastgedraaid is. ○ Ga na of de snoeimes-transportbescherming onbeschadigd is en veilig bevestigd kan worden. ○ Controleer of alle schroeven en moeren goed vastgedraaid zijn. Wekelijks onderhoud ○ Controleer de starhendel, het koord en de terugspringveer. ○ Maak de bougie van buiten schoon. ○ Verwijder de bougie en controleer de afstand tussen de elektrodes. Corrigeer op 0,6 mm of vervang de bougie. ○ Reinig de koelribben van de cilinder en controleer of de luchtinlaat bij de startmotor niet is verstopt. ○ Controleer of de drijfwerkkast met vet gevuld is. ○ Reinig het luchtfi lter. Maandelijks onderhoud ○ Spoel de brandstoftank met benzine en reinig het brandsto ffi lter. ○ Reinig de carburateur en de omgeving ervan. ○ Reinig de ventilator en de omgeving ervan. 000BookCH50EA3WENE.indb37000BookCH50EA3WENE.indb37 2009/10/2715:38:102009/10/2715:38:1038 Español
