BRUGSANVISNING CH 55EB3 HITACHI

BEMAERK: Nogle enheder er seks forsynet med disse.

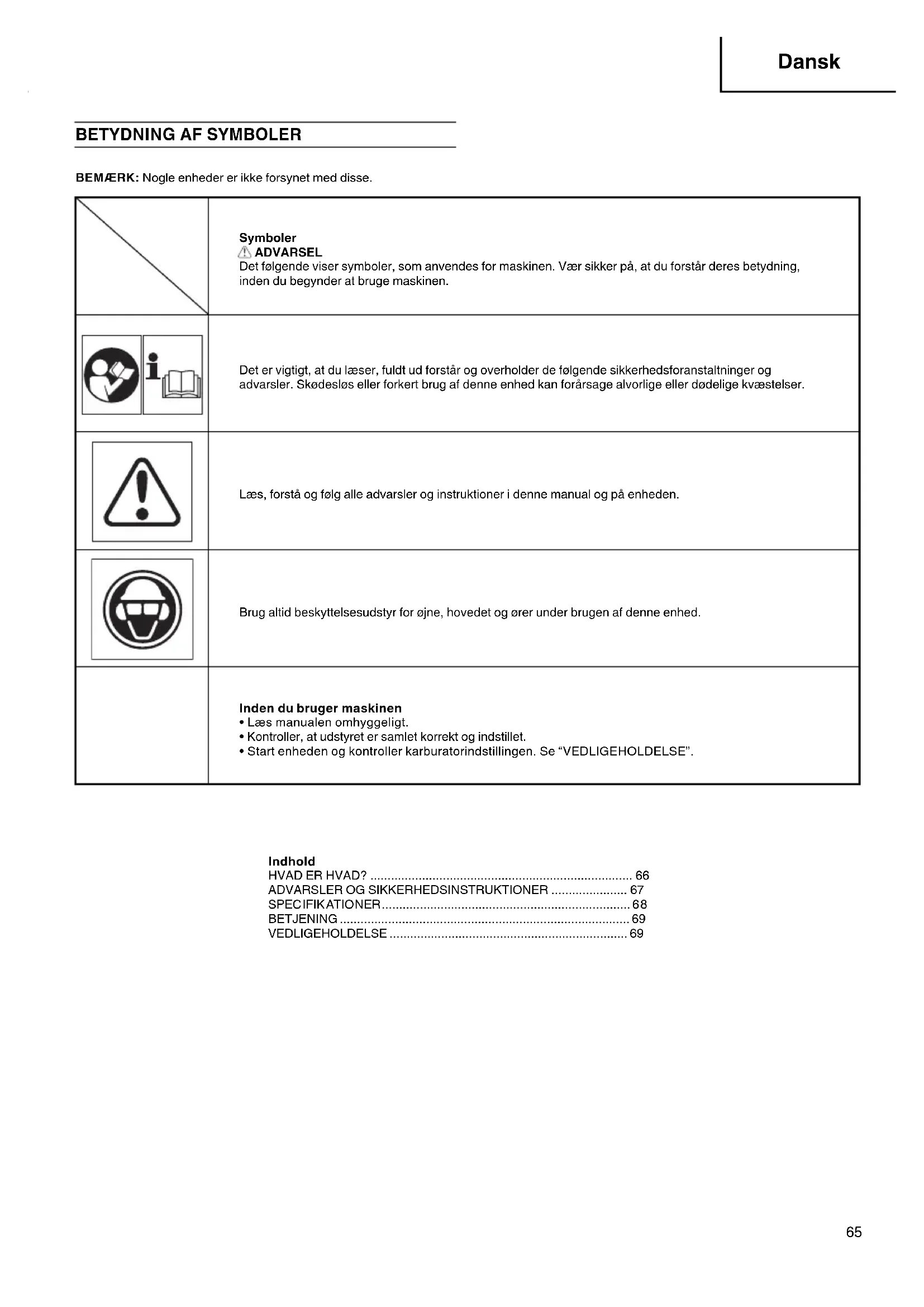

	Symboler ADVARSEL Det følgende viser symboler, som anwendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af dette enhed kan forårsage alvorlige eller dødelse og kvæstelser.
	Læs, forstå og fjlg alle advarsler og instruktioner i dette manual og på encheden.
	Brug altid beskyttesesudstyr for øjne, hovedet og ør er under brugen af dette encheden.
	Inden du bruger maskinen • Læs manualen omhyggeligt. • Kontroller, at udstyret er samlet korrekt og indstillet. • Start encheden og kontROLLER karburatorindstillingen. Se "VEDLIGEHOLDELSE".

Indhold

HVADERHVAD? 66

ADVARSLER OG SIKKERHEDSINSTRUKTIONER 67

SPECIFICATIONER 68

BETJENING 69

VEDLIGEHOLDELS69

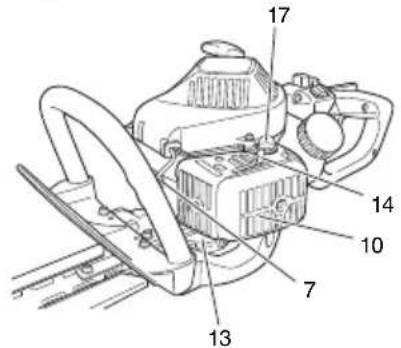

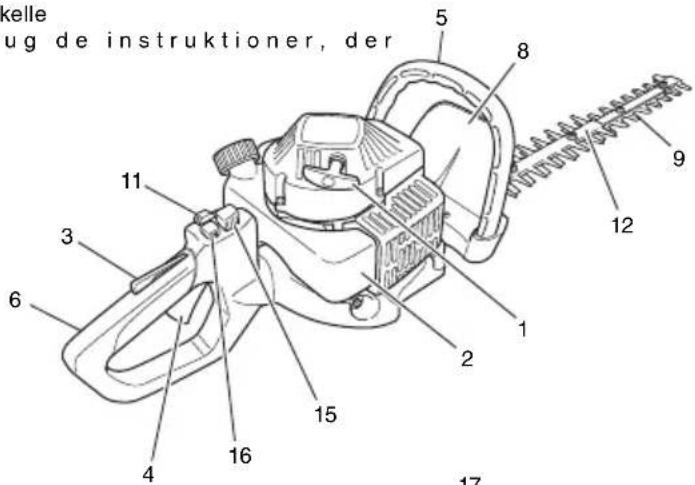

HVAD ER HVAD?

Da dessn manual dakker flere modeller, kan der vare forskelle melle mdisse billeder og din enhed. Brug gelder for din enhed.

1. Rekylstarter
2. Brændstoftank
3. Gashandtagsspaerre
4. Gashandtag
5. Forreste handtag
6. Bagerste handtag
7. Taend ro
8. Handskaerm
9. Knivsblad
10. Luffti Iter
11. Taendingskontakt
12. Slov skaerm
13. Gearkasse
14. Choker
15. Lasearm
16. Udloserarm
17. Snapsepumpe

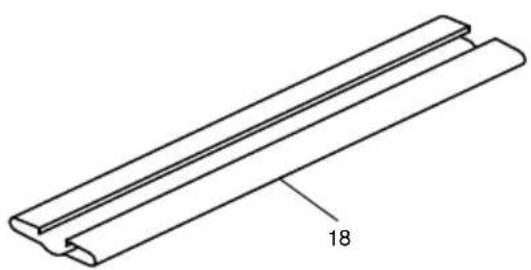

18. Knivdaeksel
19. Topnogle
20. Brugsanvisining

CH55EB3 (ST), CH66EB3 (ST)

CH50EA3 (ST), CH62EA3 (ST)

CH78EC3 (ST)

ADVARSLEROG

SIKKERHEDSINSTRUKTIONER

Operatørsikkerhed

Brug altid ansigtsskerm ell erbriller af sikkerhedshensyn.
Bae altid kraftige, lange bukser, stovler og handsker. Bae icke lose klaeder, smykker, korte bukser, sandaler erer gbarfodet. Sikr hare, sa det er over skulderhoje.
Brug ikke dette værktøj, hvis du er traet, syg eller paivirket af alcohol, stoff er uller medicin.
Lad aldrig et barn aller en uerfaren person betjene maskinen.
Brug horevaern.
Start aller kør lad aldrig maskinen i et lukket rum aller lukket bygning. Indanding af udstodningsgasser kan vare draebende.
Hold handtagene fri for olie og brandstof.
Hold handerne væk fra skaerende udstyr.
Tag icke fat pahhv. hold icke enheden pa udstyr.
Nár du slukker for enheden, skal du sikre dig, at skareudstyret er standset, inden du saetter enheden ned.
Ved laengere arbejder skal man holde regelmaessige pauser for at undga Hand-Arm Vibration Syndrome (HAVS)-skader, der forarsages af vibrationer.

ADVARSEL

Antivibrationsystemer garanterer为之, at du slipper for at fá HAVS-skader aller carpal tunnel syndrom. Derfor skal vedvarende og regelmaessige brugere holde øje med deres hænders og fingres tilstand. Søg straks læge, hvis nogen af de ovenfor naevnte symptomer opstár.
Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din lage og producenten af anordningen for betjening af noget motorudstyr.

Enhed/maskinsikkerhed

Undersog hele enheden/maskinen for hver brug. Udskift beskadigede dele. Kontroller for brandstoflaekager og kontROLLER, at alle fastgorelser er pa plads og spændt ordentlich.
Udskift dele, der er revnede, skarede aller beskadiget pa nogen\ made, inden du bruger enheden/maskinen.
Kontroller, at sikkerhedsskaermen sidder korrekt.
Hold andre væk ved indstilling af karburatoren.
Brug kun tilbehør, som er anbefalet af producenten til denne maskine.

ADVARSEL

Foretag aldrig ændringer på encheden/maskinen under nogen form. Brug aldrig encheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

Bland og hæld brændstof pa udendørs, og nogen gnister eller flammer.
Brug en beholder, som er godkendt til brandstof.
Ryg ikke og tillad ikke rygnningær brændstof eller enheden/ maskinen aller under brugen af enheden/maskinen.
Tør alt spildt brændstof op, inden du starter maskinen.
Gå mindst 3 m væk fra pafyldningsstedet, inden du starter motoren.
Stop motoren for du fjerner braendstofdakslet.
Tom brandstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brandstoffet tommes af after hver brug af eheden/maskinen. Hvis der afterlades brandstof i tanken, sa opbevar eheden/maskinen, sa brandstoffet ikke lækker.
Opbevar enheden/maskinen og brændstoffet i et område, hvordampe fra brændstof ikke kankommen i kontakt med gnister ullaben ild fra vandvarmere, elektriske motorer ullkontakter,ovne osv.

ADVARSEL

Brændstof er nemt at antaende, eller fã til at eksplodere, ellert at indande, derfor bor man vaere saerlig opmaerksom, nar man handterer erller pafylder brandstof.

Sikkerhed ved klipning

Klip/IPke andet materiale end plantede hække.
Inspicer det omrade, der skal klippes, for hver brug. Fjern objekter som kan slyngses omkring eller vikles ind.
Bae en aerosol beskyttelsemaske for andedretsbeskyttele, nar graesset klippes after spedning af insetktdrabende midler.
Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen pa 15 m. Stop straks motoren, hvis nogen naerm sig.
Hold enheden/maskinen fast med begge hender.
Hold fast fodfeste og balance. Stræk畸形 for langt ud.
Hold alle legemsdele væk fra lydpotten og skareudstyret, nar motoren er i gang.
Hold skareveerktjet under skulderniveau. Betjen ALDRIG maskinen fra en stige, oppe fra et trae aller fra enhver ustabil understande.
Nar man flytter til et nyt arbejdsomrade, skal man sikre sig at sukkefer mskhen, og sikre sig at alle skaerende enheder er stoppet.
Placer aldrig maskinen pa jorden, mens den korer.
Medtag altid forstehjælpsudstyr, nár der arbejdes med motorudstyr.
Start aldrig motoren inde i et lukket rum aller bygning og/eller tæt pa brandfarlige væsker. Indanding af udstødningsdampke kan være dræbende.

Vedligeholdelsessikkerhed

Vedligehold encheden/maskinen i overensstemmelse med anbefalede procedurer.
Tag taendroret ud, inden du udforer vedligeholdse, bortset fra ved karburatorindstilling.
Hold andre væk, nár du indstiller karburatoren.
Brug kun originale Hitachi-reservedele, som producenten anbefaler.

Bae enheden/maskinen med handen med motoren stoppet og lydpotten væk fra din krop.
Lad motoren kole af, tom brændstoftanken, og sikr encheden/ maskinen, inden du saetter den til opbevaring eller transporterer den i et kreetoj.
Trom brændstoftanken for du saetter enheden/maskinen til opbevaring. Det anbefales at tomme brændstoftanken after haver drug. Hvis der afterlades brændstof i tanken, sa opbevar eheden/maskinen, sa den ikke lækker brændstof.
Opbevar enheden/maskinen Eden for borns rækkevidde.
Rengor og vedligehold enheden omhyggeligt og opbevar den et tørsted.
Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
Under transport i et koretoj aller ved opbevaring daekkes knivene med knivdaekslet.

orderikke er

Hvis der forekommersituationaler, somIkke er o manual,sa vær omhyggelig og brug din sunde fornuft. Kontakt din Hitachi-forhandler,hvis du behover assistance.Vaer saerlig opmaerkoms pa udsagn,hvor folgende ord starforan:

ADVARSEL

Hvis instruktionerne ikke følges, kan der vaere fare for alvorlige persorskader eller død.

FORSIGTIG

Hvis instruktionerne ikke folges, kan der vår fare for persorskader eller skader på udstyret.

BEMAERK

Nyttig information for correkt fonction og drug.

FORSIGTIG

Du ma ikke skille rekylstelleren ad, da rekylfjederen kan springse ud og forårsage personskade.

SPECIFICATIONER

MODEL	CH66EB3 (ST)/CH55EB3 (ST)CH50EA3 (ST)/CH62EA3 (ST)	CH78EC3 (ST)
Motorstørrelse (ml) 21	1 23,9
Tændrør NGK BPMR-6A NGK BPMR-6A	NGK BPMR-6A
Brændstoffankkapacitet (I)	0,35 0,35
Tøvægt (kg)	CH55EB3 (ST)...........................4,7CH66EB3 (ST)...........................5,1CH50EA3 (ST)...........................4,3CH62EA3 (ST)...........................4,5	5,4
Skærelænge i alt (mm)	CH50EA3 (ST)...........................500CH66EB3 (ST)...........................650CH55EB3 (ST)...........................550CH62EA3 (ST)...........................620	770
:O Klingetype :Δ	Δ	Δ
Lydtryksniveau LpA (dB(A)) (ISO 10517)	CH66EB3 (ST)...........................81CH55EB3 (ST)...........................85CH50EA3 (ST)/CH62EA3 (ST)...........................89	83
Lydeff ektniveau Lw mait (dB (A))	ISO 10517 2000/14/ECCH66EB3 (ST)...........................99 100CH55EB3 (ST)...........................103 103CH50EA3 (ST)...........................107 107CH62EA3 (ST)...........................107 108	ISO 10517 2000/14/EC101 102
LwA (dB (A)) 110 110
Vibrationsniveau (m/s2) (ISO 10517)Forreste händtag	CH66EB3 (ST)...........................8,8CH55EB3 (ST)...........................8,0CH50EA3 (ST)...........................7,1CH62EA3 (ST)...........................8,3CH66EB3 (ST)...........................11,1CH55EB3 (ST)...........................9,7CH50EA3 (ST)...........................11,0CH62EA3 (ST)...........................10,8	7,612,4
Bagerste händtag

BEMERK

Tilsvarende stojniveau/vibrationsniveau er beregnet som tidsvagctet energi i alt for stoj/vibrationsniveauuer under forskellige driftsbetingelser med folgende tidsforderding: ISO 10517....1/5 tomgang, 4/5 fuld fart. 2000/14/EC....kun fuld fart.

• Alle data kan muligvis blive.uden varsel.

BETJENING

Brændstof (Fig. 1)

ADVARSEL

Hækkeklipperen er udstyret med en totaktsmotor. Motoren skal altid kore med brændstof, som er blandet med olie. Sorg for god ventilation, när der hældes brandstof på eller brandstof handteres.

Brændstof

Brug altid 89 oktan blyfri benzin.
Brug original totaktsolie aller brug en blanding mellem 25:1 til 50:1, se oliedanken vedrorende forholdet, aller kontakt din Hitachi-forhandler.
Hvis original olie ici er tilgengilig, skal du bruge en kvalitetsole, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL aller ISO EGC GRADE). Brug ici BIA aller TCW (2-takts vandafkølet type) blandet olie.
Brug aldrig multigradeolie (10W/30) ellerspildolie.
Bland altid braendstof og olie i en separat ren beholder.

Begynd altid med at pafylde halvdelen af det brændstof, der skal bruges. Tilsæt derefter—hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt den resterende mængde brændstof. Bland (ryst) brændstofblandingen grundigt, inden den fyldes pa brændstoffanken.

Pafyldning af brændstof

ADVARSEL (Fig. 2)

Sluk altid for motoren, for du fylder brandstof pa.
Abn tankdaekslet langsomt (1), nár du fylder pá, sá eventuelt overtryk forsvinder.
Saatbrændstofdaekslet omhyggeligt pafter at have tanket.
Flyt altid enheden mindst 3 m væk fra brændstofområdet, for du starter enheden.

Rens omr极端 omkring tankdaekslet omhyggeligt inden du pafylder brændstof for at sikre, der icke falder urenheder i tanken. Kontroller, at brandstoff er godt blandet ved at ryste beholderen inden pafyldning.

Start

FORSIGTIG

Inden du starter, skal du sikre dig, at skareudstyret ikke rør ved=noget.

1. Sætændingsafbryder (2) på ON (A). (Fig. 3)
2. Tryk snapsepumpen (4) adskillige gange, sä brændstoffet fl yder gennem pumpen eller returnret. (hvis udstyret med det) (Fig. 4)
3. Med gashandtagssparren (3) trykket ind, skal du trække i gashandtaget, og forst langsomt slippe gashandtaget og derefter gashandtagssparren. Det laser gashandtaget i startuppositionen. (Fig. 3)
4. Sæt chokerknappen (5) i LUKKET position (B). (Fig. 5)
5. Træk hurtigt i rekylstelleren, somt sorg for godt greb i handtaget, sa det ikke smutter tilbage. (Fig. 6)
6. Nár du hører motoren prover at starte, ættes chokerknappen tilbage i KØR position (æben) (C). Træk derefter hurtigt i rekylstarteren igen.

BEMERK

Hvis motoren ikke starter, gentes procedurerne fra 2 til 4.
6. Nár motoren er startet, skal du lade den køre 2-3 minutter for at varme op, inden den bliver udsat for belastning.

Klipning

Under klipning skal motoren kore med fuld gas, da det fastholder korrekt klippehastighed. Under trimming af hækkens top holdes trimmeren sadan, at knivene er mellem 15 og 30 grader fra vandret position, og trimmeren svinges i en bue mod kanten af hækken for at feje afklippet vek. Under trimming af hækkens sider holdes kniven lodret, og eheden svinges i en bue.

BEMERK

Multiposition vridehandtag (Fig. 7)

Bagkontrolhandtaget kan drejes 90 grader for at sikre komfortabel brug og tager hensyn til mange forskellige klippevinkler. Handtaget har fem forskellige lasepositioner. For man prover at justere baghandtaget, skal man sorge for, at maskinen gar i tomgang, eller at motoren er slukket.

Maskinen vil automatisk slukke, hiss starthandtaget er trykket ind, mens handtaget IKKE er sikret i en af de fem forhandsfastsatte positioner. Prov aldrig pa at betjene maskinen medmindre baghandtaget er forsvarligt LAST pa plads.

For at dreje handtaget; tryk pa laseknappen (6) sa handtaget kan dreje. Tryk pa lasearmen (6) for at frigore lasen og lad handtaget dreje. Roter handtaget til den onskede laseposition pa 0^ , 45^ erter 90^ , og tryk pa frigorelsesarmen (7) for at lase handtaget pa plads.

D: LAST

E:ULAST

Standsninq (Fig. 8)

Saat motorhastigheden ned og skub taendingsafbryderen i stopposition (F).

VEDLIGEHOLDELS

VEDLIGEHOLDELS,UDSKIFTNINGELLER REPARATION AF EMISSIONSKONTROLENHEDEROG-SYSTEMKAN UDFORES AF ETHVERT MOTORREPARATIONSVærKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 9)

ADVARSEL

Knivsystemet kan blive aktiveret under karburatorjusteringer.

Start aldrig motoren.uden den komplette koblingsafdækning.

Ellers kan koblingen lnsne sig og forarsage personkvastelser. Brændstoffet blandes med luft i karburatoren. Karburatoren indstilles under testkorsel pa fabrikken. Det kan vare nodvendigt med yderligere indstilling passende til klima og hjo de. Karburatoren har en indstellingsmulighed:

T = Tomgangsskrue.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. När tomgangen er korrekt, vil skærudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes (i urets retning) T-skruen med motoren i gang, indtil udstyret begynder at rotere. Du har næt den rette tomgang, nar motoren körer glat i alle positioner vel under rpm, när skærudstyret begynder at rotere.

Hvis skareudstyret stadig roterer after justering af tomgangshastigheden, kontaktes Hitachi-forhandleren.

Luftfilter (Fig. 10)

Luffi Iteret skal renses for snavs og stov for at undga:

Funktionsejl pa karburator.
Startproblemer.
Reduceret motorydelse.
Unodvendigt slid pa motordele.
Unormalt brandstofforbrug.

Rens luftfilteret dagligt aller oftere ved arbejde i særlicht støvede omrader.

Rens luftfilteret

Fjern luftfilterets dasksel og filteret. Rens dem i en varm saebeoplosning. Kontroller, at filteret er tort inden samling. Et luftfilter, der har varet brugt nogen tid, kan ikke renses fuldstændigt. Derfor skal det udskiftes regelmæssigt med et nyt. Et beskadiget fi lter skal altid udskiftes.

BEMERK

Gennemvæd elementet med totaktsolie eller lignende.
Klem elementet for at fordele olien komplet og for at fjerne overskydende olie.

Taendror (Fig. 11)

Taendrorets tilstand pavirkes af:

Forkert karburatorindstilling.

Forkert brandstofblanding (for meget olie i benzinen).

Et snavset luftfi Iter.

Vanskelige driftsforhold (f.eks.koldt vejr).

Disse faktorer forarsager aflejringer pa taendrorets elektroder, som kan resultere i functionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte ell korer darligt i tomgang, skal du altid forst kontrollere taendroret. Hvis taendroret er snavset, skal det renses, og elektrodeafstanden males. Juster om ndvendigt. Den korrekte afstand er 0,6 mm. Taendroret bor udskiftes after ca. 100 driftstimer erlor, hvis elektrderne er slemt eroderede.

BEMERK

I nogle omrader krvever lokal lovgivning brugen af et modstandstaendrør for at undertrykke taendingssignaler. Hvis donne maskine oprindeligt var udstyret med modstandstaendrør, sa drug samme type ved udskiftning.

Knivsblad (Fig. 12, 13)

Knivsbladene er monteret pa knivstyret med de fire aller fem bolte. Disse bolte er spendt med et spillerum, sa knivene let kan bevage sig.

Knivene bevæger sig ikke som de skal, og de glidende overflader kan sætte sig fast.

Justering af spillerummet

1. Løsn de knivfæstnende mørtrkker.

2. Spænd de knivfæstnende bolte helt og løsn dem sá 1/2 omdrejning.

3. Med boltene sat i den position spændes de knivfæstende mætrikker.

Vær sikker pa at udskifte knivfæstnende bolte, hvis de sidder Iost, er slidte eller beskadigede. Vær och sikker pa at udskifte beskadigede knibsblade.

BEMÄRK

Smør knivenes glidende overfl ade med maskinolie.

Gearasse (Fig. 14)

Smør med en førstklasses lithiumbaseret fert gennem smorefittingen til derkommen lidt ud mullem knibsbladene og gearkassen.

BEMÄERK

Smoring skal ske med 20 timers intervaller og hyppigere ved kraftig drug.

Brændstofffilter (Fig. 15)

Fjern brandstofffilter fra brandstofftanken og vask det grundigt i en oplosnig. Skub derefter fi Iiteret helt ind i tanken.

BEMERK

Rensning af cylinderribber (Fig. 16)

Hvis der sidder blade fast mellem cylinderrens koleribber (8) kan motoren bliver overophedet med en minre ydelse som resultat. For at undgå det skal koleribberne og blaeseren altid holdes rent. For hver 100 driftstimer aller en gang om Året (oftere hvis nødvendigt) skal ribber og ydre overflader pa motor rengores for stov, snavs og olieafl ejringer, som kan medfore forringet afkøling.

Rensning af Iydpotte (Fig. 17)

Rens lydpotten og gnistfangeren (hvis udstyret med det), og udrens overskydende kul fra udstødningsporten eller lydpotteindgangen for hver 100 driftstimer.

For langtidsopbevaring

Tøm al brændstof ud af brændstoftanken. Start motoren og lad den køre, indtil den stopper. Reparer eventuelle skader som føge af brugen. Rens eheden med en ren klud eller brug en trykluftslange. Kom nogle få dræber totaksmotorolie i cylinderten gennem tændrørshullet og drej motoren adskillige gange for at fordele olien. Tildæk eheden og opbevar eheden tørt.

Vedligeholdeseplan

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse.
Kontakt Hitachi-forhandleren for yderligere information.

Rengar hækkeklipperen udvendig.
Kontroller, knivskarmen for skader aller revner. Udskift skarmen i tilfela de af stod aller revner.
Kontroller, at kniven er skarp og.uden revner.
Kontroller, at knivens motrik er spændt tilstraekkelig.
Kontroller, at knivens transportskaerm er uden skader, og at den kan monteres sikkert.
Kontroller, at matrikker og skruer er tilstrakkeligt spendt.

Kontroller starteren, især rem og returfjeder.
Rens taendraret udvendigt.
Fjern tendroret og kontroller elektrodeafstanden. Juster den til 0,6 mm erler udskift tendroret.
Rens koleribberne pa cylinderten og kontroller, at luftindtaget pa starteren ikke er stoppet til.
Kontroller, at gearkassen er fyldt med fedt.
Rensluftfilteret.

Mänedlig vedligeholdelse

Skyl brandstoftanken med benzin.
Rens karburatoren udvendigt og pladsen omkring den.
Rens blaeseren og pladsen omkring den.

BETYDNING AV SYMBOLER

Førstpase atklippetilbehoret ikkerberoringmedne.

1. Sett tenningsbryteren (2) i posisjon ON (PÄ)(A). (Fig. 3)
   *Trykk pa sugepumpeboblen (4) flere ganger sik at brennstoff flyter gjennom boblen eller returnre. (Hvis utstyrt sik) (Fig. 4)
2. Trykk og hold gassregulatorsperren (3), trekk i gasshandtaket og slipp forst gasshandtaket sakte, og slipp deretter gassregulatorsperren. Dette vil lase gassen i startposisjon. (Fig. 3)
3. Sett chokehendelen (5) til CLOSED (LUKKET) posisjon (B). (Fig. 5)
4. Trekk raski rekylstarteren, mens man passer pa a holde et grep om handetak og ikke tillater det a sla tilbake. (Fig. 6)
5. Nár du hörer at motoren prover à starte returneres chokehendelen til posisjon RUN (äpen) (C). Trekk raskt i rekylstarteren igjen.

MERK

Bladene er montert pa klippeholderen med fire eller fem skruer.

Hvis klaringen er for liters

Klipperne har darelig skarphet.

For à justere klippeklaringen

1. Løsne klippeholder-mutterne.
2. Skru fullstendig til klippeholderskruene og l-osne dem deretter ca. 1/2 omdreining.
3. Med skruene i donne posisjonen strammes mutterne som holder klipperen.

Vær noye med á erstattte klippeholderskruene hvis de løsner, slites eller er skadet. Vær også noye med á erstattte et skadet klippeblad.

MERK

Olje klippeglideoverfl aten tilstekkelig med maskinolje.

Girkasse (Fig. 14)

Pafør et litiumbasert smorefett av god kvalitet giennom fettnippelen inntil en liters mengde kommt ut mellom klippebladene og girkassen.

MERK
