ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CH 55EB3 HITACHI

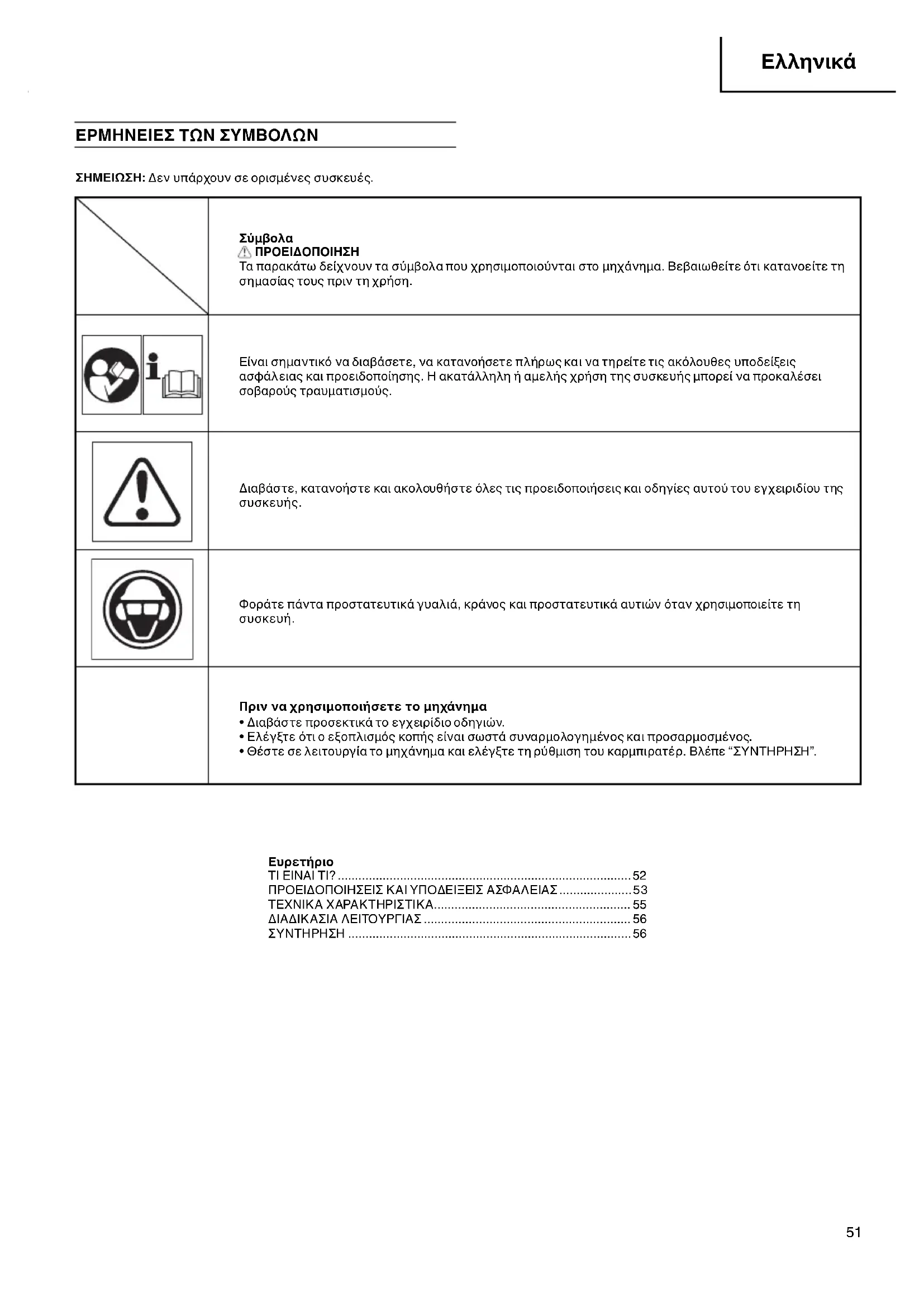

ΕΡΜΗΝΕΙΕΣ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΗΜΕΙΩΣΗ: Δεν υπάρχουν σε ορισμένες συσκευές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασίας τους πριν τη χρήση. Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να τηρείτε τις ακόλουθες υποδείξεις ασφάλειας και προειδοποίησης. Η ακατάλληλη ή αμελής χρήση της συσκευής μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της

Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη

Πριν να χρησιμοποιήσετε το μηχάνημα

• Διαβάστε προσεκτικά το εγχειρίδιο οδηγιών.

• Ελέγξτε ότι ο εξοπλισμός κοπής είναι σωστά συναρμολογημένος και προσαρμοσμένος.

• Θέστε σε λειτουργία το μηχάνημα και ελέγξτε τη ρύθμιση του καρμπιρατέρ. Βλέπε “ΣΥΝΤΗΡΗΣΗ”.

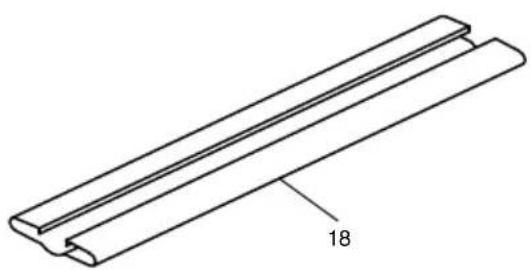

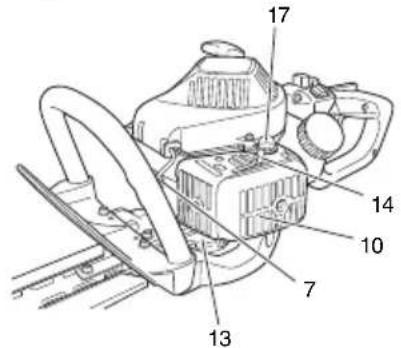

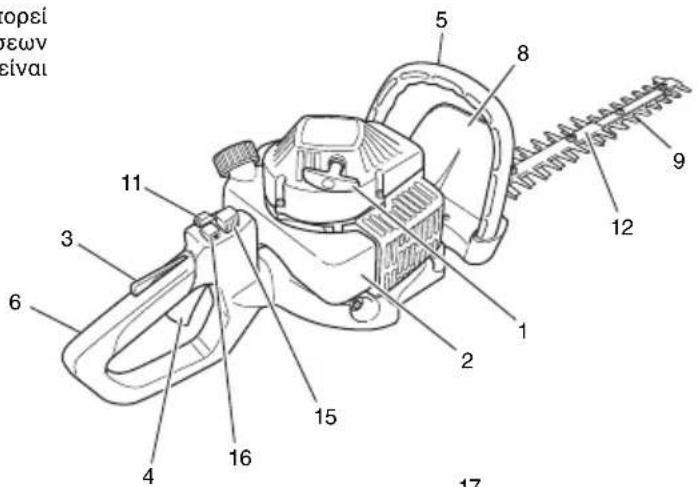

ΤΙ ΕΙΝΑΙ ΤΙ? Καθώς αυτό το εγχειρίδιο καλύπτει διάφορα μοντέλα, μπορεί να υπάρχουν διαφοροποιήσεις μεταξύ αυτών των απεικονίσεων και της συσκευής σας. Χρησιμοποιείστε τις οδηγίες που είναι εφαρμόσιμες στο δικό σας μηχάνημα.

1. Εκκινητήρας επαναφοράς

2. Δεξαμενή καυσίμου

3. Κλείδωμα ενεργοποίησης γκαζιού

4. Μοχλός ενεργοποίησης γκαζιού

8. Προστατευτικό χεριού

13. Κιβώτιο οδοντοτροχών

15. Mοχλός κλειδώματος

16. Μοχλός απελευθέρωσης

17. Αντλία προέγχυσης

19. Συνδυασμένο σωληνωτό κλειδί

20. Οδηγίες χειρισμού

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ

Ασφάλεια χρήστη ○ Πάντοτε να φοράτε μια προστατευτική μάσκα ή προστατευτικά γυαλιά. ○ Πάντα να φοράτε χοντρό, μακρύ παντελόνι, μπότες και γάντια. Μην φοράτε φαρδιά ρούχα, κοσμήματα, κοντά παντελόνια, σανδάλια ή να είστε ξυπόλυτοι. Πιάστε τα μαλλιά σας σε ύψος πάνω από τον ώμο. ○ Μην κάνετε χρήση αυτού του εργαλείου όταν ήσαστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. ○ Ποτέ μην επιτρέψετε σε ένα παιδί ή ένα άπειρο άτομο να χειριστεί αυτό το εργαλείο. ○ Φοράτε προστατευτικά ακοής. ○ Ποτέ μην ξεκινάτε ή λειτουργείτε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο. Η εισπνοή των καυσαερίων

εξάτμισης μπορεί να επιφέρει το θάνατο. ○ Διατηρείτε τις λαβές καθαρές από λάδι και καύσιμα. ○ Κρατάτε τα χέρια μακριά από το εξάρτημα κοπής. ○ Μην αρπάζετε ή κρατάτε τη συσκευή από το εξάρτημα κοπής. ○ Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπής έχει σταματήσει την περιστροφή πριν τοποθετήσετε τη συσκευή κάτω. ○ Κατά την παρατεταμένη λειτουργία, κατά διαστήματα κάνετε ένα διάλειμμα για να αποφύγετε το πιθανό σύνδρομο της δόνησης χεριού-βραχιονίου (HAVS) που προκαλείται από την έντονη δόνηση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Τα συστήματα κατά της δόνησης δεν εγγυώνται ότι δεν θα υποστείτε το σύνδρομο δόνησης χεριού-βραχιονίου ή ένα σύνδρομο καρπιαίου σωλήνα. Γι α αυτό θα πρέπει οι τακτικού χρήστες να ελέγχουν συχνά την κατάσταση των χεριών και δακτύλων τους. Αν παρουσιαστούν τα παραπάνω συμπτώματα, συμβουλευτείτε άμεσα έναν ιατρό.

χρησιμοποιείτε κάποιες ηλεκτρικές/ηλεκτρονικές ιατρικές συσκευές όπως ένα βηματοδότη, συμβουλευτείτε τον γιατρό σας όπως επίσης και τον κατασκευαστή της συσκευής πριν τη χρήση του οποιαδήποτε μηχανοκίνητου εξοπλισμού. Ασφάλεια συσκευής/μηχανήματος ○ Ελέγξτε όλη τη συσκευή/μηχάνημα πριν από κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που έχουν πάθει βλάβη. Ελέγξτε τις διαρροές καυσίμου και βεβαιωθείτε ότι όλοι οι σύνδεσμοι βρίσκονται στη θέση τους και είναι σφιγμένοι. ○ Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν ρωγμές, θραύση ή έχουν πάθει οποιοδήποτε ζημιά, πριν την χρήση της συσκευής/μηχανήματος. ○ Σιγουρευτείτε ότι o μοχλός ασφαλείας έχει προσαρτηθεί καταλλήλως. ○ Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμπιρατέρ. ○ Χρησιμοποιείτε μόνο ανταλλακτικά που συστήνονται για αυτή τη συσκευή/μηχάνημα από τον κατασκευαστή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με οποιονδήποτε τρόπο. Μην χρησιμοποιείτε τη συσκευή/ μηχάνημα για άλλη χρήση εκτός από αυτή για την οποία προορίζεται. Ασφάλεια καυσίμου ○ Ανακατεύετε και ρίχνετε το καύσιμο σε εξωτερικό χώρο και όπου δεν υπάρχουν σπίθες ή φλόγες. ○ Χρησιμοποιείτε ένα δοχείο κατάλληλο για καύσιμα.

Μην καπνίζετε ή επιτρέπετε το κάπνισμα κοντά σε καύσιμα ή στη συσκευή/μηχάνημα ή κατά την χρήση της συσκευής/

○ Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του

○ Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν την εκκίνηση του κινητήρα. ○ Σταματήστε τον κινητήρα πριν την αφαίρεση της τάπας του

○ Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/ μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε ώστε να μην υπάρξει διαρροή. ○ Αποθηκεύστε τη συσκευή.μηχάνημα και το καύσιμο σε χώρο όπου οι ατμοί του καυσίμου δεν μπορούν να φτάσουν σε σπινθήρες ή ανοικτές φλόγες από θερμαντήρες νερού, ηλεκτρικούς κινητήρες ή διακόπτες, λέβητες κλπ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο μπορεί με ευκολία να αναφλέγει, εκραγεί ή να εισπνευστούν οι ατμοί του, έτσι δώστε ιδιαίτερη προσοχή κατά τον χειρισμό ή το γέμισμα του καυσίμου. Ασφάλεια κοπής ○ Μην κόβετε άλλα υλικά εκτός από φράκτες από φυτά. ○ Ελέγξτε την περιοχή προς κοπή πριν από κάθε χρήση. Αφαιρέστε τα αντικείμενα που μπορεί να πέσουν ή να μπλεχτούν στη συσκευή. ○ Για προστασία του αναπνευστικού, φορέστε μια μάσκα προστασίας από την αεροζόλη όταν κόβετε το γρασίδι μετά τον ψεκασμό με εντομοκτόνο. ○ Κρατήστε τους άλλους συμπεριλαμβανομένων των παιδιών, των ζώων, των παραβρισκόμενων και των βοηθών μακριά από τη ζώνη κινδύνου των 15μ. Σταματήστε τον κινητήρα αμέσως όταν κάποιος σας πλησιάζει. ○ Κρατάτε τη συσκευή/ μηχάνημα σφιχτά με τα δύο χέρια. ○ Διατηρήστε σταθερό πάτημα και ισορροπία. Μην τεντώνεστε. ○ Κρατήστε όλα τα μέρη του σώματός σας μακριά από το σιγαστήρα και το εξάρτημα κοπής όταν ο κινητήρας λειτουργεί. ○ Κρατάτε το κοπτικό εργαλείο κάτω από το επίπεδο του ώμου. ΠΟΤΕ μη χρησιμοποιείτε τη συσκευή όταν είστε σε σκάλα, όταν είστε σε δέντρο ή από οποιαδήποτε ασταθή στήριξη. ○ Κατά τη μετατόπισή σας σε μια καινούργια περιοχή εργασίας, φροντίστε να σβήσετε το μηχάνημα και διασφαλίστε ότι όλα τα προσαρτήματα κοπής είναι σταματημένα. ○ Ποτέ να μη τοποθετήσετε το μηχάνημα πάνω στο έδαφος όταν αυτό βρίσκεται σε λειτουργία. ○ Πάντοτε να έχετε ένα κουτί πρώτων βοηθειών όταν χειρίζεστε το οποιοδήποτε μηχανοκίνητο εργαλείο. ○ Ποτέ να μην ξεκινήσετε ή να λειτουργήσετε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο και/ή κοντά σε ένα εύφλεκτο υγρό. Η εισπνοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θάνατο. Ασφάλεια συντήρησης ○ Διατηρήστε τη συσκευή/μηχάνημα σύμφωνα με τις προτεινόμενες διαδικασίες. ○ Αποσυνδέστε το μπουζί πριν από την εκτέλεση της συντήρησης εκτός από την περίπτωση των ρυθμίσεων του καρμπιρατέρ. ○ Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε

καρμπιρατέρ. ○ ○ Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της Hitachi όπως συνιστάται από τον κατασκευαστή. Μεταφορά και αποθήκευση ○ Μεταφέρετε τη συσκευή/μηχάνημα με τον κινητήρα σταματημένο και το σιγαστήρα μακριά από το σώμα σας. ○ Αφήστε τον κινητήρα να κρυώσει, αδειάστε τη δεξαμενή καυσίμου και ασφαλίστε τη συσκευή/μηχάνημα πριν την αποθήκευση ή τη μεταφορά σε ένα όχημα. ○ Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/ μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε ώστε να μην υπάρξει διαρροή. ○ Αποθηκεύστε τη συσκευή/μηχάνημα μακριά από παιδιά. ○ Καθαρίστε συντηρείστε τη συσκευή προσεκτικά και αποθηκεύστε την σε στεγνό μέρος. ○ Βεβαιωθείτε ότι ο κινητήρας είναι σβησμένος κατά τη μεταφορά ή την αποθήκευση. ○ Όταν τη μεταφέρετε σε ένα όχημα ή την αποθηκεύετε, καλύψτε τη λεπίδα με το κάλυμμα λεπίδας. 000BookCH50EA3WENE.indb53000BookCH50EA3WENE.indb53 2009/10/2715:38:112009/10/2715:38:1154

Στις περιπτώσεις που δεν καλύπτει αυτός ο οδηγός, δώστε προσοχή και χρησιμοποιείτε την κοινή λογική. Επικοινωνήστε με τον προμηθευτή εργαλείων Hitachi εάν χρειάζεστε βοήθεια. Δώστε ιδιαίτερη προσοχή στις προτάσεις που αποτελούνται από τις παρακάτω λέξεις: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδεικνύει μια υψηλή πιθανότητα σοβαρού τραυματισμού ή βλάβης εξοπλισμού, αν δεν ακολουθηθούν οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδεικνύει μια πιθανότητα τραυματισμού ή βλάβης εξοπλισμού αν δεν ακολουθηθούν οι οδηγίες.

Βοηθητική πληροφορία για σωστή λειτουργία και χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην αποσυναρμολογήσετε τον εκκινητήρα ανατύλιξης. Υπάρχει πιθανότητα προσωπικού τραυματισμού από την οπισθοδρόμηση τ ου

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

LwA (dB (A)) 110 110 Επίπεδο δόνησης (m/s

) (ISO 10517) Μπροστινή λαβή

Τα ισοδύναμα επίπεδα θορύβου/δόνησης είναι υπολογισμένα ως σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου/δόνησης υπό διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου: ISO 10517.....1/5 αδρανές, 4/5 σε χρήση. 2000/14/ΕΚ.....μόνο σε χρήση.

• Όλα τα στοιχεία μπορούν να τροποποιηθούν χωρίς προειδοποίηση. 000BookCH50EA3WENE.indb55000BookCH50EA3WENE.indb55 2009/10/2715:38:112009/10/2715:38:1156

ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ Καύσιμο (Εικ. 1) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το ψαλίδι μπορντούρας είναι εξοπλισμένο με έναν διπλής διαδρομής κινητήρα. Πάντα να λειτουργείτε τον κινητήρα με καύσιμο, αναμειγμένο με λάδι. Να παρέχετε επαρκή αερισμό, κατά την παροχή καυσίμου ή το χειρισμό καυσίμου.

○ Πάντοτε να χρησιμοποιείτε εγκεκριμένη αμόλυβδη βενζίνη 89 oκτανίων. ○ Χρησιμοποιείτε αυθεντικό δίχρονο λάδι ή ένα μίγμα

25:1 έως 50:1, παρακαλούμε να συμβουλευτείτε τη φιάλη λαδιού ή τον εμπορικό αντιπρόσωπο της Hitachi για την

○ Εάν δεν είναι διαθέσιμο το αυθεντικό λάδι, χρησιμοποιείτε ένα λάδι ποιότητας με αντι-οξειδωτικό πρόσθετο με ρητή επισήμανση χρήσης για αερόψυκτους δίχρονους κινητήρες (JASO FC GRADE OIL ή ISO EGC GRADE). Μην χρησιμοποιείτε BIA ή TCW (για υδρόψυκτους δίχρονους κινητήρες) ανάμικτο λάδι

○ Ποτέ μην χρησιμοποιείτε λάδι μεταβλητής ρευστότητας (10W/30) ή χρησιμοποιημένο λάδι. ○ Πάντοτε να αναμιγνύετε το καύσιμο και το λάδι σε ένα ξεχωριστό καθαρό δοχείο. Ξεκινάτε πάντοτε με τη μισή ποσότητα του καυσίμου που είναι να χρησιμοποιηθεί. Μετά συμπληρώστε την πλήρη ποσότητα λαδιού. Αναμίξτε (ανακινήστε) το μίγμα καυσίμου. Προσθέστε την

ποσότητα καυσίμου. Αναμίξτε (ανακινήστε) το μίγμα καυσίμου πριν το βάλετε στη δεξαμενή καυσίμου. Παροχή καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Εικ. 2) ○ Πάντοτε να σβήνετε τον κινητήρα πριν από τον ανεφοδιασμό

○ Ανοίξτε αργά τη δεξαμενή καυσίμου (1), όταν τη γεμίζετε με καύσιμο, έτσι ώστε να εξαλειφθεί η πιθανότητα υπερβολικής

○ Μετά τον ανεφοδιασμό σφίξτε προσεκτικά τη τάπα καυσίμου. ○ Πάντοτε να μετακινείτε τη συσκευή τουλάχιστον 3 μέτρα

την περιοχή ανεφοδιασμού πριν την θέσετε σε λειτουργία. Πριν τον ανεφοδιασμό, καθαρίστε καλά τη τάπα της δεξαμενής για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στη δεξαμενή. Εξασφαλίστε ότι το καύσιμο είναι καλά αναμιγμένο, κουνώντας το δοχείο, πριν την παροχή καυσίμου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν την εκκίνηση, σιγουρευτείτε ότι το εξάρτημα

1. Βάλτε το διακόπτη ανάφλεξης (2) στη θέση ON (A). (Εικ. 3)

• Πιέστε το βολβίσκο προέγχυσης (4) πολλές φορές έτσι ώστε το καύσιμο να κυλήσει στο βολβίσκο ή στη σωλήνα επιστροφής. (Εάν είναι εξοπλισμένο) (Εικ. 4)

2. Με το κλείδωμα ενεργοποίησης γκαζιού (3) πατημένο,

τραβήξτε τον μοχλό ενεργοποίησης γκαζιού, στη συνέχεια απελευθερώστε πρώτα αργά τον μοχλό ενεργοποίησης γκαζιού, και έπειτα το κλείδωμα ενεργοποίησης γκαζιού. Αυτό αυτόματα κλειδώνει το γκάζι στην θέση εκκίνησης. (Εικ. 3)

3. Τοποθ ε τήσ τε το μοχλό τσοκ (5) στη θέση ΚΛΕΙΣΤΟ (B).

4. Τρ α βήξτε απότομα τον εκκινητήρα ανατύλιξης, προσέχοντας

να κρατήσετε το χερούλι και να μην το αφήσετε να

5. Όταν ακούτε τον κινητήρα να προσπαθεί να εκκινηθεί,

περιστρέψτε το μοχλό τσοκ στη θέση ΚΙΝΗΣΗ (σε λειτουργία) (C). Έπειτα τραβήξτε ξανά απότομα τον εκκινητήρα επαναφοράς.

Αν ο κινητήρας δεν ξεκινά, επαναλάβετε τα βήματα από το 2 έως το 4.

6. Μετά την εκκίνηση του κινητήρα, αφήστε τον να ζεσταθεί επί

2–3 λεπτά πριν το υποβάλλετε σε οποιοδήποτε φορτίο.

Όταν κόβετε, λειτουργήστε τη μηχανή με πλήρες γκάζι καθώς αυτό διατηρεί την κατάλληλη ταχύτητα κοπής. Όταν κλαδεύετε το πάνω μέρος ενός θάμνου, κρατείστε έτσι το κλαδευτήρι ώστε οι λεπίδες να έχουν γωνία 15 έως 30 μοίρες από την οριζόντια θέση και κουνήστε το κλαδευτήρι σε μια καμπύλη

άκρη του θάμνου για να απομακρύνετε τα κομμένα φύλλα. Όταν κλαδεύετε τα πλάγια ενός θάμνου, κρατείστε τη λεπίδα κάθετα και κουνήστε τη συσκευή σε καμπύλη.

○ Περιστρεφόμενη λαβή πολλαπλών θέσεων (Εικ. 7) Η λαβή οπίσθιου ελέγχου περιστρέφεται 90 μοίρες για να διευκολύνει τη χρήση ενώ μπορεί να χρησιμοποιηθεί

πολλές γωνίες κοπής. Η λαβή επιτρέπει πέντε διαφορετικές θέσεις κλειδώματος. Πριν προσπαθήσετε να προσαρμόσετε την οπίσθια λαβή, σιγουρευτείτε ότι ο κινητήρας είναι σε αδράνεια ή ότι ο κινητήρας είναι απενεργοποιημένος. ○ Ο κινητήρας θα απενεργοποιηθεί αυτόματα εάν πιεστεί ο μοχλός γκαζιού ενώ η λαβή ΔΕΝ είναι ασφαλισμένη σε μια από τις πέντε καθορισμένες θέσεις. Ποτέ μην επιχειρήσετε να χρησιμοποιείστε το μηχάνημα εάν η οπίσθια λαβή δεν είναι σωστά κλειδωμένη στη θέση της. Για να περιστρέψετε τη λαβή· πιέστε το μοχλό κλειδώματος (6) επιτρέποντας στη λαβή να στρίψει. Πατήστε τον μοχλό κλειδώματος (6) για να απασφαλίσετε το κλείδωμα και να μπορείτε γυρίσετε τη λαβή. Περιστρέψτε τη λαβή στην επιθυμητή θέση κλειδώματος 0°, 45° ή 90° και πιέστε τον μοχλό απελευθέρωσης (7) για να κλειδώσετε τον μοχλό στο

D: ΚΛΕΙΔΩΜΑ E: ΞΕΚΛΕΙΔΩΜΑ Σταμάτημα (Εικ. 8) Ελλατώστε την ταχύτητα του κινητήρα, και πιέστε το διακόπτη ανάφλεξης για να σταματήσετε σε μια θέση (F).

Η ΣΥΝΤΗΡΗΣΗ, ΑΝΤΙΚΑΤΑΣΤΑΣΗ H Η ΕΠΙΣΚΕΥΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΕΛΕΓΧΟΥ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΑΠΟ ΕΝΑ ΣΥΝΕΡΓΕΙΟ ΕΙΔΙΚΟ ΣΕ ΕΚΤΟΣ ΔΡΟΜΟΥ ΚΙΝΗΤΗΡΕΣ Η ΑΠΟ EΝΑΝ ΤΕΧΝΙΚΟ. Ρύθμιση του καρμπιρατέρ (Εικ. 9) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Το εξάρτημα κοπής μπορεί να περιστρέφεται κατά την προσαρμογή του καρμπιρατέρ. ○ Ποτέ μην ξεκινήσετε τον κινητήρα χωρίς την ολική κάλυψη του συμπλέκτη. Διαφορετικά ο συμπλεκτής μπορεί να λασκάρει και να προκαλέσει τραυματισμό. Στο καρμπιρατέρ, το καύσιμο ανακατεύεται με αέρα. Κατά τη δοκιμή του κινητήρα στο εργοστάσιο, το καρμπιρατέρ

ρυθμισμένο. Μια πρόσθετη ρύθμιση μπορεί να απαιτηθεί, σύμφωνα με το κλίμα και το υψόμετρο. Το καρμπιρατέρ έχει μια δυνατότητα ρύθμισης: T = Βίδα ρύθμισης ταχύτητας ρελαντί. Ρύθμιση ταχύτητας ρελαντί (T) Ελέγξτε ότι το φίλτρο του αέρα είναι καθαρό. Όταν η ταχύτητα του ρελαντί είναι σωστή, το εξάρτημα κοπής δεν

περιστρέφεται. Αν απαιτείται ρύθμιση, κλείστε (δεξιόστροφα) την Τ-βίδα, με τον κινητήρα σε λειτουργία, μέχρι το εξάρτημα κοπής να αρχίσει να περιστρέφεται. Ξεβιδώστε (αριστερόστροφα) τη 000BookCH50EA3WENE.indb56000BookCH50EA3WENE.indb56 2009/10/2715:38:112009/10/2715:38:1157

βίδα μέχρι να σταματήσει το εξάρτημα κοπής. Η σωστή ταχύτητα του ρελαντί έχει επιτευχθεί όταν ο κινητήρας δουλεύει ομαλά σε όλες τις θέσεις, πολύ πιο κάτω από τις στροφές ανά λεπτό που έχει όταν το εξάρτημα κοπής αρχίζει να περιστρέφεται. Αν το εξάρτημα κοπής περιστρέφεται ακόμα μετά τη ρύθμιση της ταχύτητας σε αδράνεια, επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Hitachi. Φίλτρο αέρα (Εικ. 10) Το φίλτρο αέρα πρέπει να είναι καθαρό από σκόνη και βρωμιά για την αποφυγή: ○ Δυσλειτουργίας καρμπιρατέρ. ○ Προβλημάτων εκκίνησης. ○ Μείωσης δύναμης του κινητήρα. ○ Περιττής φθοράς των μερών του κινητήρα. ○ Μη κανονικής κατανάλωσης καυσίμου.

το φίλτρο αέρα καθημερινά ή συχνότερα όταν εργάζεστε σε περιοχές με υπερβολική σκόνη. Καθαρισμός του φίλτρου αέρα Αφαιρέστε το κάλλυμα του φίλτρου αέρα και το φίλτρο. Ξεπλένετε με ζεστό σαπουνόνερο. Ελέγξτε ότι το φίλτρο είναι καθαρό πριν την επανασυναρμολόγηση. Ένα φίλτρο αέρα που έχει χρησιμοποιηθεί για κάποιο διάστημα, δεν μπορεί να καθαριστεί πλήρως. Επομένως, πρέπει να αντικαθίσταται τακτικά με ένα νέο. Ένα καταστραμμένο φίλτρο πρέπει να αντικαθίσταται.

Μουλιάστε το φίλτρο σε δίχρονο λάδι ή στο αντίστοιχο. Πιέστε το φίλτρο για να απλωθεί παντού το λάδι και για να αφαιρέσετε το επιπλέον λάδι. Μπουζί (Εικ. 11) Η κατάσταση του μπουζί επηρεάζεται

○ Λανθασμένη ρύθμιση του καρμπιρατέρ. ○ Λανθασμένο μίγμα καυσίμου (παραπάνω από την κανονική ποσότητα λαδιού στη βενζίνη). ○ Βρώμικο φίλτρο αέρα. ○ Δύσκολες συνθήκες λειτουργίας (όπως ψυχρός καιρός). Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του μπουζί και να προκαλέσουν δυσλειτουργία και δυσκολίες εκκίνησης. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να ξεκινήσει ή δεν λειτουργεί σωστά στην ταχύτητα αδράνειας, πάντοτε ελέγχετε πρώτα το μπουζί. Αν το μπουζί είναι βρώμικο, καθαρίστε το και ελέγξετε το κενό των ηλεκτροδίων. Ξανά ρυθμίστε αν είναι απαραίτητο. Το σωστό κενό είναι 0,6 χιλ. Το μπουζί πρέπει να αντικατασταθεί μετά από περίπου 100 ώρες λειτουργίας ή νωρίτερα αν τα ηλεκτρόδια έχουν φθαρεί.

Σε ορισμένες περιοχές οι τοπικές διατάξεις απαιτούν τη χρήση ενός μπουζί αντίστασης για την καταστολή των σημάτων ανάφλεξης. Αν αυτό το μηχάνημα ήταν αρχικά εφοδιασμένο με μπουζί αντίστασης, χρησιμοποιείστε τον ίδιο τύπο μπουζί κατά την αντικατάσταση. Λεπίδα κοπής (Εικ. 12, 13) Οι λεπίδες τοποθετούνται στον οδηγό κοπής με τα τέσσερα ή πέντε μπουλόνια. Αυτά τα μπουλόνια σφίγγονται με διάκενο έτσι ώστε οι κόφτες να μπορούν να κινηθούν απαλά. Όταν το διάκενο είναι πολύ μικρό Οι κόφτες δεν κινούνται καταλλήλως και οι επιφάνειες κύλισης μπορεί να μαγκώσουν. Όταν το διάκενο είναι πολύ μεγάλο Οι κόφτες δεν είναι πολύ αιχμηροί. Για να προσαρμόσετε το διάκενο του κόφτη

1. Χαλαρώστε τα παξιμάδια πρόσδεσης του κόφτη.

2. Σφίξτε πλήρως τα μπουλόνια πρόσδεσης του κόφτη και

έπειτα χαλαρώστε τα κατά περίπου 1/2 στροφή.

3. Mε τα μπουλόνια τοποθετημένα στη θέση τους, σφίξτε τα

παξιμάδια πρόσδεσης του κόφτη. Φροντίστε να αντικαθιστάτε τα μπουλόνια πρόσδεσης του

κοπής όταν έχουν χαλαρώσει, φθαρεί ή καταστραφεί. Επίσης φροντίστε να αντικαθιστάτε την κατεστραμμένη λεπίδα κοπής.

Λιπάνετε κατάλληλα τις επιφάνειες κύλισης του κόφτη με λάδι κινητήρα. Κιβώτιο οδοντοτροχών (Εικ. 14) Απλώστε ένα καλής ποιότητας γράσο λιθίου στην θέση για το γράσο μέχρι να εξέλθει μια μικρή ποσότητα ανάμεσα από

λεπίδες κοπής και το κιβώτιο οδοντοτροχών.

Η λίπανση πρέπει να εφαρμόζεται με διαλείμματα 20 ωρών και πιο συχνά όταν η συσκευή χρησιμοποιείται εντατικά. Φίλτρο καυσίμου (Εικ. 15) Αφαιρέστε το φίλτρο καυσίμου από τη δεξαμενή καυσίμου και πλένετε το καλά με διαλυτή. Μετά, σπρώξτε εντελώς το φίλτρο πίσω στη δεξαμενή

Αν το φίλτρο είναι σκληρό λόγω σκόνης και βρωμιάς, αντικαταστήστε το. Καθαρισμός των πτερυγίων κυλίνδρου (Εικ. 16) Όταν πιάνονται φύλλα ανάμεσα στα πτερύγια των κυλίνδρων (8), ο κινητήρας μπορεί να υπερθερμανθεί, έχοντας σαν αποτέλεσμα χαμηλότερη απόδοση. Γι α να το αποφύγετε, διατηρείτε τα πτερύγια του κυλίνδρου και τη θήκη του ανεμιστήρα

Κάθε 100 ώρες λειτουργίας ή μια φορά το χρόνο (συχνότερα αν οι συνθήκες το απαιτούν), καθαρίζετε τα πτερύγια και τις εξωτερικές επιφάνειες του κινητήρα από τη σκόνη, βρωμιά και τα κατακάθια από λάδι τα οποία επιφέρουν ατελή ψύξη. Καθαρισμός του σιγαστήρα (Εικ. 17) Αφαιρέστε το σιγαστήρα και τον αναστολέα σπινθήρων

καθαρίστε το επιπλέον κάρβουνο από την εξάτμιση ή την είσοδο του σιγαστήρα κάθε 100 ώρες λειτουργίας. Για μακρόχρονη αποθήκευση Βγάλτε όλο το καύσιμο από τη δεξαμενή καυσίμου. Ξεκινήστε και αφήστε το κινητήρα να λειτουργήσει μέχρι να σταματήσει. Επισκευάστε κάθε ζημιά που προκλήθηκε από χρήση. Καθαρίστε τη συσκευή με ένα καθαρό πανί , ή με σωλήνα αέρα υψηλής πίεσης. Βάλτε μερικές σταγόνες δίχρονο λάδι κινητήρα μέσα στο κύλινδρο από την οπή του μπουζί και περιστρέψτε το κινητήρα μερικές φορές για να κατανεμηθεί το λάδι. Καλύψτε τη συσκευή και αποθηκεύστε την σε ένα ξηρό χώρο. Πρόγραμμα συντήρησης Παρακάτω θα βρείτε ορισμένες γενικές οδηγίες συντήρησης. Γι α περαιτέρω πληροφορίες επικοινωνήστε με τον προμηθευτή της Hitachi. Ημερήσια συντήρηση ○ Καθαρίστε το εξωτερικό μέρος του ψαλιδιού μπορντούρας. ○ Ελέγξτε τον οδηγό λεπίδας για φθορές ή ρωγμές. Αλλάξτε τον οδηγό σε περίπτωση πτώσεων ή ρωγμών. ○ Ελέγξτε ότι η λεπίδα είναι κοφτερή και χωρίς ρωγμές. ○ Ελέγξτε ότι το παξιμάδι της λεπίδας είναι αρκετά σφιχτό. ○ Βεβαιωθείτε ότι ο οδηγός μεταφοράς της αλυσίδας δεν έχει ζημιά και μπορεί να στερεωθεί με ασφάλεια. ○ Ελέγξτε ότι τα παξιμάδια και οι βίδες είναι επαρκώς

Εβδομαδιαία συντήρηση ○ Ελέγξτε τον εκκινητήρα, ειδικά το καλώδιο και το ελατήριο επιστροφής. ○ Καθαρίστε το εξωτερικό μέρος από

○ Αφαιρέστε το και ελέγξτε την απόσταση των ηλεκτροδίων. Προσαρμόστε το στα 0,6 χιλ, ή αλλάξτε το μπουζί. ○ Καθαρίστε τα πτερύγια ψύξης πάνω στον κύλινδρο και ελέγξτε ότι η είσοδος του αέρα στον εκκινητήρα δεν είναι

○ Eελέγξτε ότι το κιβώτιο των οδοντοτροχών είναι γεμάτο με

○ Καθαρίστε το φίλτρο αέρα. Μηνιαία συντήρηση ○ Ξεπλύνετε το ντεπόζιτο καυσίμου με βενζίνη. ○ Καθαρίστε το εξωτερικό του καρμπιρατέρ και το χώρο γύρω

○ Καθαρίστε τον ανεμιστήρα και το χώρο γύρω από αυτό. 000BookCH50EA3WENE.indb58000BookCH50EA3WENE.indb58 2009/10/2715:38:112009/10/2715:38:1159 Svenska
