KÄYTTÖOHJE CH 36DL HITACHI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HITACHIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookCH36DL.indb820000BookCH36DL.indb82 2014/09/0316:59:432014/09/0316:59:4383 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalun käyttäminen ja hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan sille suunnitellulla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Monet onnettomuudet johtuvat puutteellisesti huolletuista sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

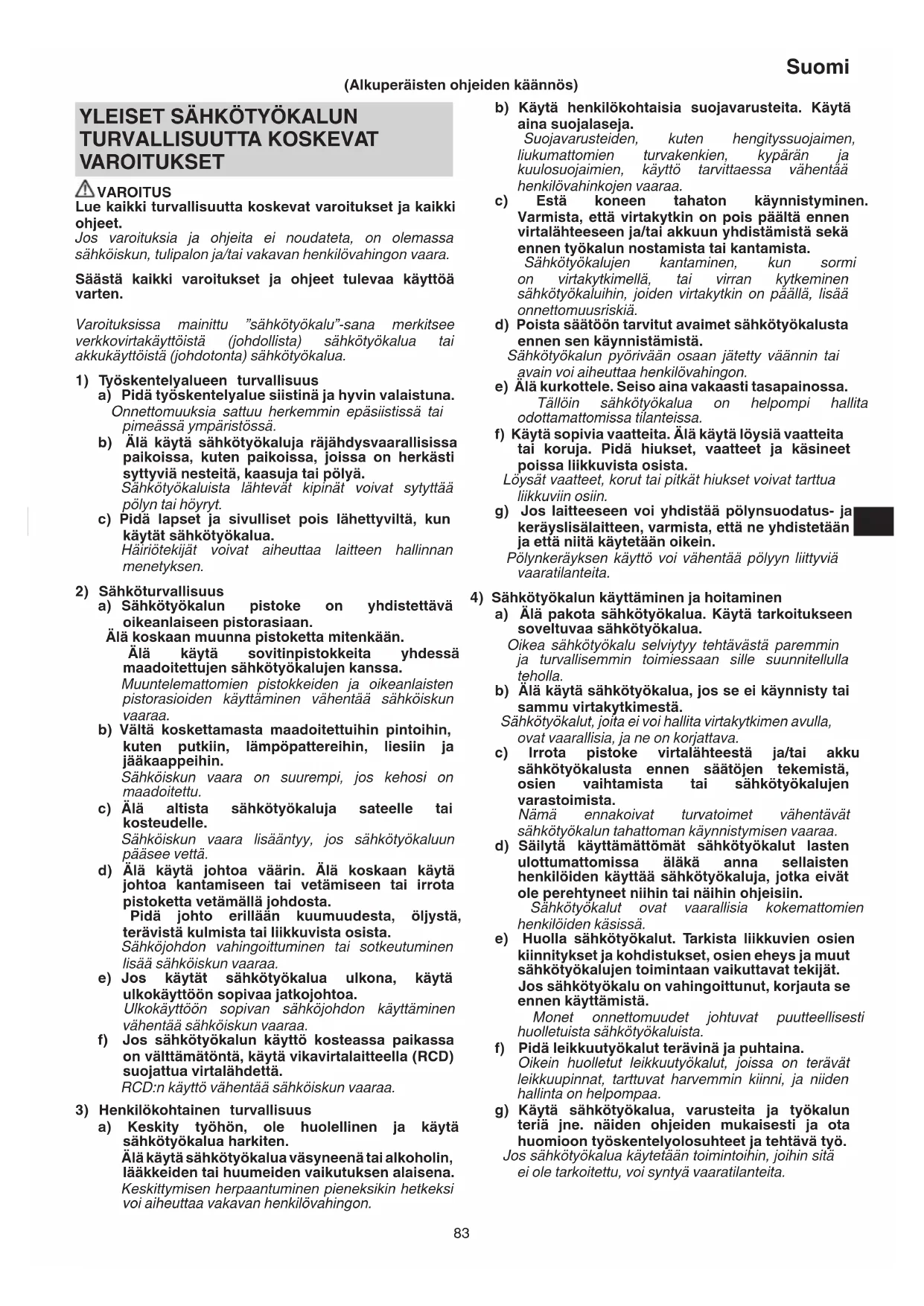

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä koskaan käytä johtoa kantamiseen tai vetämiseen tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookCH36DL.indb830000BookCH36DL.indb83 2014/09/0316:59:432014/09/0316:59:4384 Suomi

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, akusta voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. PENSASLEIKKURI TURVALLISUUSVAROITUKSET ○ Pidä kaikki ruumiinosat loitolla leikkuuterästä. Älä poista leikattua materiaalia tai pitele leikattavaa materiaalia terien liikkuessa. Varmista, että kytkin on pois päältä -asennossa, kun poistat tukkeutunutta materiaalia. Keskittymisen herpaantuminen pieneksikin hetkeksi pensasleikkurin käytön aikana voi aiheuttaa vakavan henkilövahingon. ○ Kanna pensasleikkuria kahvasta, ja pysäytä terä ennen kantamista. Kiinnitä teräosan suojus, kun laitat pensasleikkurin varastoon tai kun kuljetat sitä. Pensasleikkurin oikea käsittely vähentää leikkuuterien aiheuttamien henkilövahinkojen mahdollisuutta. ○ Pidä sähkötyökalusta kiinni ainoastaan eristetyistä tartuntapinnoista, sillä leikkausterä voi osua piilossa oleviin sähköjohtoihin. Jännitteiseen johtoon osuvan leikkausterän metalliosat voivat muuttua jännitteisiksi ja käyttäjä voi saada sähköiskun. ○ Pidä kaapeli poissa leikkausalueelta. Käytön aikana kaapeli voi olla näkymättömissä pensaiden alla ja terä voi katkaista sen vahingossa. AKKUTOIMINEN PENSASLEIKKURI VAROTOIMET

1. Varmista ennen työn aloittamista, ettei

työskentelyalueella ole virtakaapeleita. Terä voi joutua kosketuksiin virtakaapelin kanssa aiheuttaen sähköiskun, maadoitusvikoja ja muita onnettomuuksia.

2. Pitele työkalua käytön aikana lujasti molemmin käsin

onnettomuuksien ehkäisemiseksi.

3. Pidä kätesi ja kaikki ruumiinosat erossa terästä

estääksesi kosketuksen, joka voi johtaa vammaan.

4. Varmista, että terä ja kaikki lisävarusteet on asennettu

oikein. Väärä asennus voi johtaa terän tai lisävarusteiden löystymiseen ja aiheuttaa vamman.

5. Varmista ennen työn aloittamista, ettei terä ole halkeillut,

vääntynyt tai liian kulunut. Älä käytä sellaisessa kunnossa olevaa terää, sillä se voi murtua ja aiheuttaa vamman.

6. Älä käytä tätä työkalua rautalangan, metallilevyjen

tai muiden kovien kohteiden leikkaamiseen. Terä voi vahingoittua ja aiheuttaa vamman.

7. Jos työkalu ei toimi normaalista ja pitää poikkeavaa

ääntä, sammuta se välittömästi ja toimita se tutkittavaksi ja korjattavaksi.

8. Jos työkalu putoaa tai iskeytyy johonkin, tarkista terä ja

runko vahinkojen, halkeamisen ja vääntymisen varalta. Vahingoittuneen, vääntyneen tai haljenneen terän käyttö voi johtaa vammaan.

9. Älä pura terää. Se voi johtaa vammaan.

10. Tämä tuote tuottaa tärinää käytön aikana. Tämä tekee

pitkään jatkuvasta käytöstä fyysisesti rasittavaa, joten vältä huonoa työasentoa ja muista pitää säännöllisesti taukoja. Lopeta työskentely heti myös lyhyiden työskentelyjaksojen aikana levätäksesi, kun sormesi, kätesi, käsivartesi tai hartiasi väsyvät.

11. Käytä käsineitä tai liinaa käsiesi suojana terää

käsitellessäsi. Huolimaton käsittely voi johtaa vammaan.

12. Älä altista terää liialliselle paineelle leikatessa, sillä terä

13. Terä on erittäin kuuma käytön jälkeen. Älä kosketa sitä

palovammojen välttämiseksi.

14. Kun työskentelet korkeilla paikoilla, varmista ettei kukaan

seiso alla. He voivat vahingoittua, jos pudotat vahingossa työkalun tai muun kohteen.

15. Estääksesi tahattomat onnettomuudet älä jätä työkalua

käyntiin telineeseen tai lattialle valvomatta.

16. Älä altista työkalua hyönteismyrkylle tai muille

kemikaaleille. Tällaiset kemikaalit voivat aiheuttaa halkeamia tai muita vahinkoja.

17. Älä lukitse etukatkaisinta tai käynnistintä, kun se on

vedettynä. Jos vedät vahingossa, laite saattaa käynnistyä äkillisesti ja aiheuttaa loukkaantumisen.

AKUN JA LATURIN VAROTOIMET

1. Lataa akku aina 0 – 40°C lämpötilassa. Akun lataaminen

0 – 40°C lämpötila-alueen ulkopuolella estää kunnollisen latautumisen ja lyhentää akun käyttöikää. Suositeltavin lämpötila on 20 – 25°C.

2. Suoritettuasi latauksen odota noin 15 minuuttia ennen

seuraavaa latausta. Älä lataa akkua yli kahta tuntia.

3. Huolehdi, ettei mitään roskia tai likaa pääse pariston

4. Älä koskaan irrota mitään osia paristosta tai laturista.

5. Älä aiheuta oikosulkua ladattavaan paristoon.

Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen, joka vaurioittaa pariston.

6. Älä koskaan heitä paristoa tuleen.

Jos paristo syttyy palamaan, se saattaa räjähtää.

LISÄÄ TURVALLISUUTTA KOSKEVIA

VAROITUKSIA Kun irrotat teräkotelon VAROITUS Varmista, että sammutat työkalun ja irrotat akun työkalusta ennen teräkotelon kiinnittämistä ja irrottamista. 0000BookCH36DL.indb840000BookCH36DL.indb84 2014/09/0316:59:432014/09/0316:59:4385 Suomi HUOMAUTUS Vamman estämiseksi ole huolellinen asettaessasi terän teräkoteloon. Kun muutat nopeutta HUOM Akku on kiinnitettävä päärunkoon ja pääkahvan käynnistimestä on vedettävä, sillä muutoin LED-valo ei syty, vaikka valitsinpainiketta painetaan. Kun tarkistat akun varaustason HUOM ○ Akku on kiinnitettävä päärunkoon ja pääkahvan käynnistimestä on vedettävä, sillä muutoin LED-valo ei syty, vaikka valtisinpainiketta painetaan. ○ Kun käytät reppuvirtalähdettä (BL36200), tarkasta akun lataustaso reppuvirtalähteen akun lataustasonäytöstä. Katso lisätietoja mallin BL36200 käyttöoppaasta. Käytön aikana VAROITUS ○ Estääksesi onnettomuudet varmista, ettei työskentelyalueella ole muita ihmisiä. ○ Käytä työskennellessäsi suojalaseja estääksesi oksien ja tikkujen aiheuttamat vahingot. ○ Älä käytä tätä työkalua rautalangan, metallilevyjen tai muiden kovien kohteiden leikkaamiseen. Terä voi vahingoittua ja aiheuttaa vamman. HUOMAUTUS ○ Katkaise paksut oksat puutarhasaksilla ennen akkutoimisen pensasleikkurin käyttöä. Älä pakota työkalua estääksesi sen rikkoutumisen. ○ Pysäytä työkalu välittömästi, kun terä juuttuu liian paksuun oksaan. Älä anna terän juuttua kiinni, sillä se voi vahingoittaa moottoria. ○ Käytä tukevia tikkaita tai porrastikkaita leikatessasi korkeita puutarhapuita. ○ Käytä vain pensaitten leikkaamiseen. HUOM ○ Voitele (ompelukoneöljyllä, mineraaliöljyllä, jne.) terä ennen käynnistystä ja sen jälkeen tunnin välein. Käytä öljyä riittävästi ja pyyhi liika öljy pois. ○ Älä jätä työn aikana (esimerkiksi tauon ajaksi) työkalua paikkaan, jossa se altistuu suoralle auringonpaisteelle tai korkealle lämpötilalle. Tämä estää työkalua jäähtymästä kunnolla ja voi johtaa vahinkoon. ○ Älä käytä työkalua sen kapasiteetin ylittävään työhön. Sellainen käyttö voi johtaa moottorin lukkiutumiseen tai hidastumiseen ja voi vahingoittaa sitä. ○ Älä käytä tätä työkalua nurmikon tai rikkaruohojen leikkaamiseen. Ruoho tai rikkaruohot voivat tarttua terään. ○ Katkaise paksut oksat painalla terää varovasti oksaa vasten. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Ota huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää jo ennalta.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista, ettei hiomalastuja tai pölyä putoa akun päälle työskentelyn aikana. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin sille määritettyyn

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos sähköä johtava ulkopuolinen esine pääsee litium- ioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita. ○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon. ○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (Kuva 1) 0000BookCH36DL.indb850000BookCH36DL.indb85 2014/09/0316:59:432014/09/0316:59:4386 Suomi SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. CH36DL: Akkutoiminen pensasleikkuri Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Akun irrottaminen Valitsinpainike 1 LED-valo valaistu: 1000 min

Teräkoko (Leikkausleveys) 560 mm Akku BSL3620: Li-ion 36 V (2,0 Ah 10 kennoa) Paino 4,0 kg Jatkuva käyttöaika (työolosuhteiden mukaan) Noin 35 minuuttia 2 LED-valoa valaistu: 1170 min

2 LED-valoa valaistu: Akun jäljellä oleva lataus riittävä. 1 LED-valo valaistu: Akku puolityhjä LED-valoa ei valaistu: Akun lataus hyvin alhainen. Lataa mahdollisimman pian. PERUSVARUSTEET Ruuvainporan päälaitteen lisäksi pakkaus sisältää alla olevassa taulukossa listatut varusteet. CH36DL LBR NN Laturi 1 — Paristo 1 — Teräkotelo 1 1 Akun kansi 1 — Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET ○ Pensaiden viimeistely ○ Puutarhapuiden leikkaaminen ja karsiminen Malli UC36YRSL Latausjännite 14,4 V – 36 V Paino 0,7 kg HUOMAA Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku kunnolla laturiin, kunnes viiva näkyy, kuten kuviossa 2 näytetään.

Kun paristo asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein). (Katso taulukko 1) (1) Merkkivalon ilmoitukset Merkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan. 0000BookCH36DL.indb860000BookCH36DL.indb86 2014/09/0316:59:432014/09/0316:59:4387 Suomi Taulukko 1 Merkkivalon ilmoitukset Merkkivalo syttyy tai vilkkuu punaisena. Ennen latausta Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa Palaa jatkuvasti Lataus valmis Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Lataus ei onnistu Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö Merkkivalo syttyy vihreänä. Ylikuumentumisen aiheuttama valmiustila Palaa Palaa jatkuvasti Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataus alkaa, kun akku jäähtyy)

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun kannen asettaminen paikalleen

Akun asettaminen ja poistaminen 3 200 Kytkeminen PÄÄLLE 4 200 Kytkeminen POIS PÄÄLTÄ 5 200 Teräkotelo 6 200 Nopeuden säätö 7 201 Akun varaustaso 8 201 Terän teroittaminen 9 201 Varusteiden valitseminen HUOM BL36200… Katso lisätietoja toiminnoista mallin BL36200 käyttöoppaasta. ― 202

VAROITUS ○ Varmista, että sammutat työkalun ja irrotat akun ennen työkalun tutkimista tai huollon aloittamista. ○ Älä pura terää. Tästä varoituksesta piittaamattomuus voi johtaa vammaan. ○ Käytä käsineitä tai liinaa käsiesi suojana terää käsitellessäsi. Tästä varoituksesta piittaamattomuus voi johtaa vammaan.

1. Terän teroitus (Kuva 9)

Teroita karkeasti metalliviilalla viilaamalla nuolen suuntaan ja viimeistele öljyhiomakivellä. (1) Käytä hienoa tai keskikarkeaa metalliviilaa (2) Levitä öljyhiomakivelle koneöljyä (polkupyöräöljyä tai vastaavaa) (3) Poista varovasti kovasimella terän reunan takana olevat takertunut aines Milloin terä on teroitettava Teroituksen ajankohta vaihtelee leikattujen puiden ja käyttötiheyden mukaan, mutta yleisesti ottaen terä on hyvä teroittaa noin kerran vuodessa terävyyden ylläpitämiseksi. (2) Tietoa akun lämpötilasta Akuille sopivat lämpötilat esitetään taulukossa 2; kuumenneiden akkujen on annettava jäähtyä ennen lataamista. Taulukko 2 Akkujen latauslämpötilat Akut Lämpötilat, joissa akku voidaan ladata

BSL3620 0 °C – 50 °C

(3) Tietoa lataamisajasta Laturin ja akkujen yhdistelmästä riippuvat latausajat on esitetty taulukossa 3. Taulukko 3 Latausaika (lämpötilassa 20 °C) Laturi Akku UC36YRSL BSL3620 Noin 60 min HUOM Latausaika voi vaihdella riippuen lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOM Poista paristot laturista lataamisen jälkeen ja säilytä niitä asianmukaisella tavalla. HUOMAUTUS ○ Jos akkua ladataan silloin, kun se on ylikuumentunut oltuaan liian pitkään suorassa auringonvalossa tai jos sitä on juuri käytetty, merkkivalo on vihreä. Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy punaisena (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Koska kestää noin 3 sekuntia, että sisäinen mikrotietokone varmistaa, että UC36YRSL:lla ladattava akku on poistettu, odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla. 0000BookCH36DL.indb870000BookCH36DL.indb87 2014/09/0316:59:432014/09/0316:59:4388 Suomi HUOM Älä käytä vettä terän puhdistamiseen estääksesi ruostumisen ja muut vahingot.

Leikkauksen aikana terän reunaan tarttuva mahla lisää kuormitusta ja kuluttaa akkua nopeammin. Voitele terä koneöljyllä /tai polkupyöräöljyllä tai vastaavalla) ja pyyhi terä liinalla. Estä terän ruostuminen voitelemalla käytön jälkeen ja ennen terän asettamista teräkoteloon, kun työkalua ei käytetä pitkään aikaan.

3. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

5. Ulkopinnan puhdistus

Jos akkutoiminen pensasleikkuri on tahraantunut, puhdista se saippuaveteen kostutetulla pehmeällä rievulla. Älä käytä klooripitoisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

6. Työkalun kuljetus

Irrota akku ja kiinnitä teräkotelo terään ennen tämän työkalun kantamista. Jos kannat sitä ilman teräkoteloa, terä saattaa joutua kosketuksiin vartalosi kanssa ja aiheuttaa loukkaantumisen.

Säilytä akkutoimista pensasleikkuria lasten ulottumattomissa paikassa, jossa lämpötila ei ylitä 40°C. HUOMAA Varmista, että akku on täysin latautunut, kun se varastoidaan pitkäksi ajaksi (3 kuukaudeksi tai kauemmin). Pienempikapasiteettista akkua ei ehkä voi ladata, kun laite otetaan käyttöön pitkän varastoinnin jälkeen. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi, kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan kuitenkin yrittää korjata lataamalla ja käyttämällä akkuja toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärimmäisen lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. 0000BookCH36DL.indb880000BookCH36DL.indb88 2014/09/0316:59:432014/09/0316:59:4389 Suomi ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai Hitachin valtuutetusta huoltokeskuksesta. Oire Mahdollinen syy Korjaus Laturi Latauksen merkkivalo ei syty. Virtapistoketta ei ole liitetty pistorasiaan. Liitä virtapistoke pistorasiaan. Akkua ei ole liitetty oikein laturiin. Aseta akku niin, että se on kunnolla kiinni laturissa. Akun tai laturin elektrodit ovat likaisia. Puhdista elektrodit vanutupolla tai muulla välineellä. Akku on hyvin kuuma. Anna akun jäähtyä kunnolla ennen lataamista. Latauksen merkkivalo ei sammu neljän tunnin latauksen jälkeen. Akku tai laturi on viallinen. Irrota virtapistoke ja ota yhteys jälleenmyyjään tai valtuutettuun Hitachin huoltokeskukseen. Työkalu Ei toimi Akkua ei ole asennettu oikein. Irrota akku työkalun akkulokerosta ja tarkista onko siinä vierasta ainetta. Tarkista myös akun elektrodit likaantumisen varalta. Varmista, että painat akkua, kunnes se naksahtaa paikoilleen. Vierasta ainetta on kertynyt terään. Kun vierasta ainetta on tarttunut terään, irrota akku ja poista aines pihdeillä tai vastaavalla työkalulla. Ole hyvin varovainen, sillä työkalu voi käynnistyä, kun vieras aine on poistettu. Mahla tai ruoste voivat myös estää terää toimimasta. Poista mahla teräsharjalla tai vastaavalla työkalulla. Työkalua on käytetty raskaaseen työhön. Tämä johtuu toiminnosta, joka suojelee akkua sammuttamalla moottorin, kun työkalu on altistettu liialliselle kuormitukselle. Vapauta kytkin ja poista liiallisen kuormituksen syy ja vedä kytkin takaisin jatkaaksesi työtä. Työkalu katkaisee huonosti. Terä on tylsynyt. Poista mahla ja ruoste teräsharjalla tai vastaavalla työkalulla ja teroita terä viilalla tai kovasimella. Jos nämä toimenpiteet eivät teroita terää, terä on saavuttanut käyttöikänsä pään. Vaihda terä uuteen. Terä pysähtyi, koska sitä käytettiin terän katkaisukapasiteetin ylittävän oksan katkaisuun. HUOM Työ, joka aiheuttaa toistuvasti terän pysähtymisen vahingoittaa lopulta moottoria. Jotkut puutarhapuut ovat hyvin kovia ja voivat ylittää työkalun kapasiteetin, vaikka ne olisivat paksuudeltaan normaalikapasiteetin sisällä. Katkaise paksut oksat oksasaksilla ennen työskentelyn aloittamista. Vino katkaisu voi myös ylittää työkalun kapasiteetin, koska leikkauksen pituus kasvaa. Varmista, että katkaiset paksut oksat suorassa kulmassa. 0000BookCH36DL.indb890000BookCH36DL.indb89 2014/09/0316:59:432014/09/0316:59:4390 Suomi Tärkeä huomautus Hitachin langattomien sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme Hitachi-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun Hitachi-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 94 dB (A) Mitattu A-painotteinen äänipainearvo: 75 dB (A) Toleranssi K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745- standardin mukaisesti määritettynä. Ei kuormaa:

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi). HUOM Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookCH36DL.indb900000BookCH36DL.indb90 2014/09/0316:59:432014/09/0316:59:4391
