KÄYTTÖOHJE CH 78EC3 HITACHI

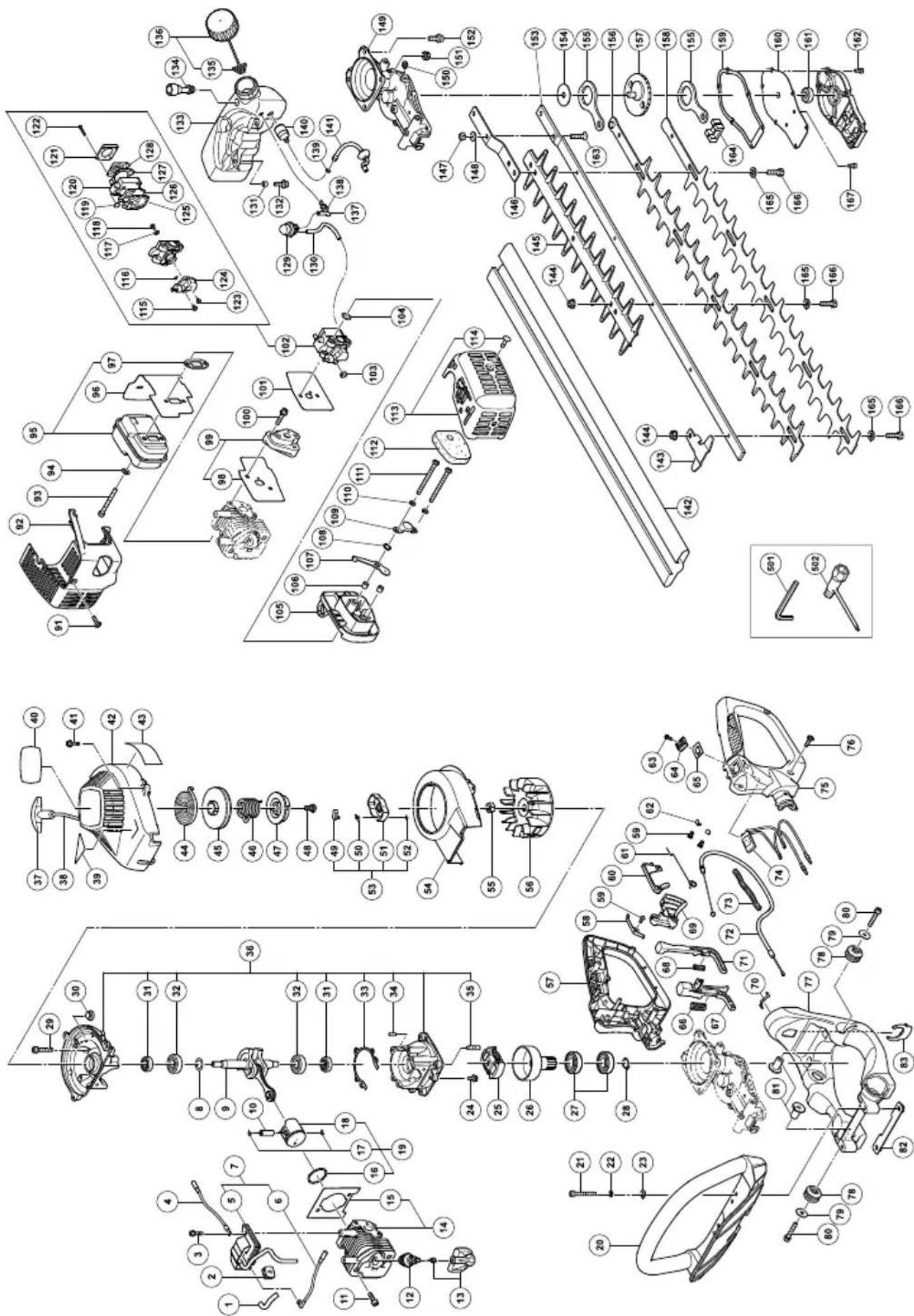

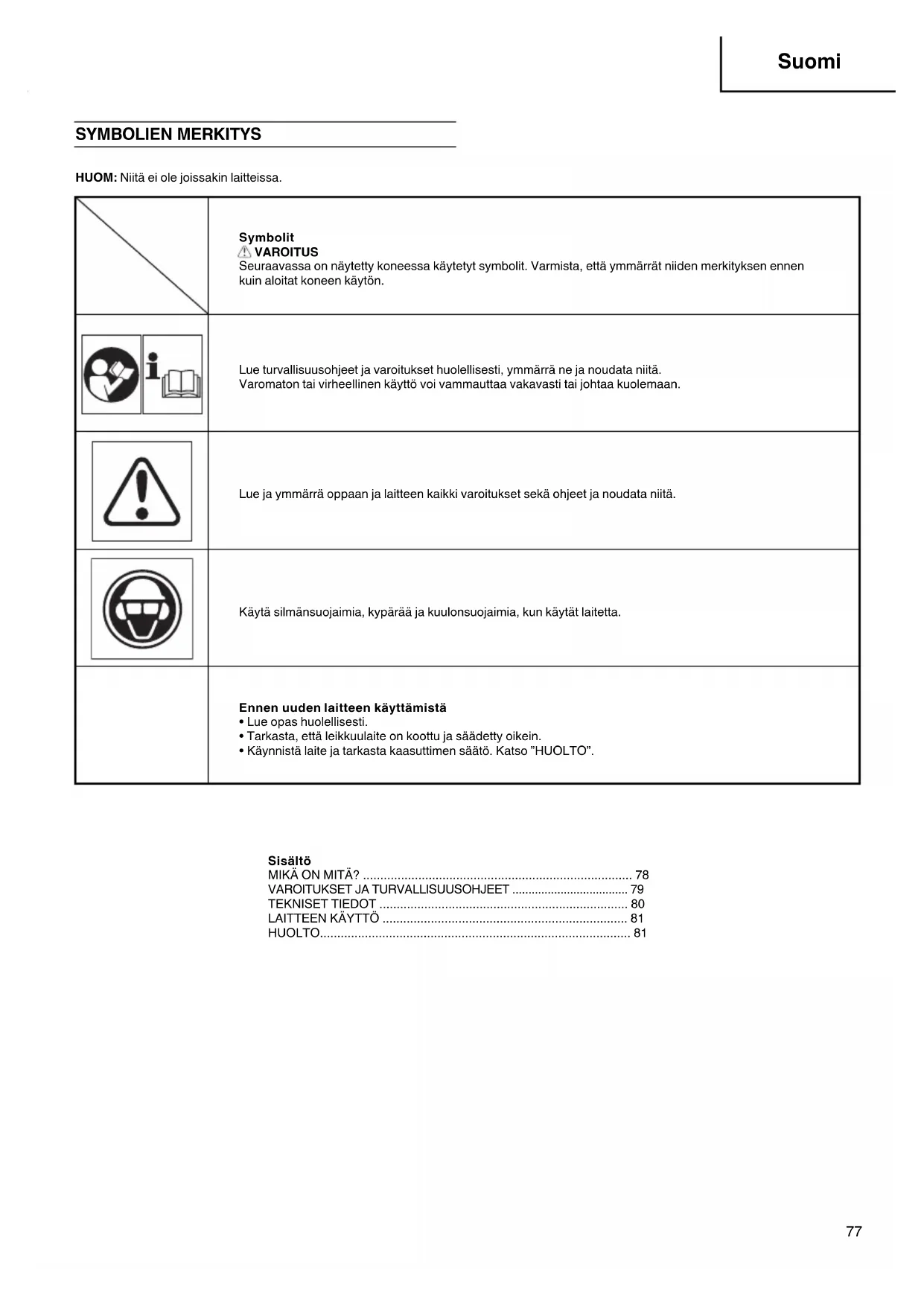

• Lue opas huolellisesti.

• Tarkasta, että leikkuulaite on koottu ja säädetty oikein.

• Käynnistä laite ja tarkasta kaasuttimen säätö. Katso ”HUOLTO”. Sisältö

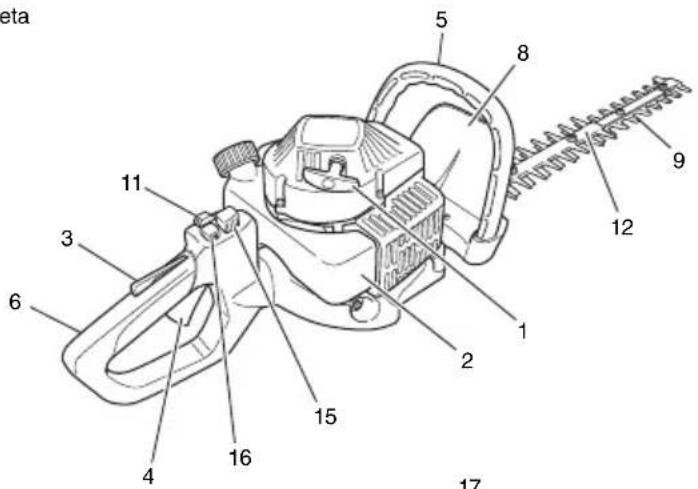

12. Terämekanismin suojus

17. Polttoainepumppu

• Käyttäjän turvallisuus ○ Käytä aina kasvonsuojusta tai suojalaseja. ○ Käytä paksusta kankaasta valmistettuja pitkälahkeisia housuja, saappaita ja käsineitä. Älä käytä löysiä vaatteita, koruja, shortseja tai sandaaleita äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle. ○ Älä käytä laitetta väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. ○ Älä anna lasten tai kokemattomien henkilöiden käyttää konetta. ○ Käytä kuulonsuojaimia. ○ Älä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut voivat olla hengenvaarallisia. ○ Pidä kahvat puhtaina öljystä ja polttoaineesta. ○ Pidä kädet pois leikkauslaitteesta. ○ Älä tartu laitteeseen leikkauslaitteesta tai pidä siitä kiinni. ○ Kun laite sammutetaan, varmista, että leikkausosa pysähtyy, ennen kuin laite lasketaan alas. ○ Kun työskentelet pitkään, pidä silloin tällöin taukoja, jotta välttäisit tärinästä johtuvan valkosormisuuden. VAROITUS ○ Tärinänestojärjestelmät eivät estä valkosormisuutta tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin. ○ Jos sinulla on lääketieteellisiä elektronisia laitteita, esimerkiksi sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten koneiden käyttämistä. Laitteen/koneen turvallisuus ○ Tarkasta koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkasta mahdolliset polttoainevuodot, ja varmista, että kaikki kiinnittimet ovat paikallaan ja varmasti kiinni. ○ Vaihda osat, joissa on halkemia, lohkeamia tai jotka ovat jollakin tavalla vaurioituneet, ennen laitteen/koneen käyttöä. ○ Varmista, että suojus on kiinnitetty oikein. ○ Pidä muut poissa, kun säädät kaasutinta. ○ Käytä vain lisävarusteita, joita valmistaja suosittelee tähän laitteeseen/koneeseen. VAROITUS Älä muuta laitetta/konetta millään tavoin. Käytä leikkuu laitetta/ konetta vain sille suunniteltuun tarkoitukseen. Polttoaineen turvallinen käsittely ○ Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta. ○ Käytä polttoainetta varten hyväksyttyä astiaa. ○ Älä tupakoi tai salli tupakointia lähellä polttoainetta tai laitetta/ konetta tai käyttäessäsi laitetta/konetta. ○ Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä. ○ Siirry vähintään 3 m päähän tankkauspaikasta ennen moottorin käynnistämistä. ○ Sammuta moottori ennen polttoainesäiliön korkin irrottamista. ○ Tyhjennä polttoainesäiliö ennen koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda. ○ Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä. VAROITUS Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainehöyryt ovat haitallisia hengitettynä, joten käsittele polttoainetta varoen. Turvallinen leikkaaminen ○ Älä leikkaa muuta materiaalia kuin pensasta. ○ Tarkasta leikattava alue aina ennen käyttöä. Poista esineet, jotka voivat sinkoilla tai tarttua teriin. ○ Käytä aerosoleilta suojaavaa naamaria, kun leikkaat ruohona torjunta-ainekäsittelyn jälkeen. ○ Pidä lapset, eläimet, sivulliset ja avustajat 15 m vaarallisen alueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään. ○ Pidä laitteesta/koneesta tukevasti kiinni kummallakin kädellä. ○ Seiso tukevasti ja tasapainon säilyttäen. Älä kurottele. ○ Pidä kaikki kehon osat pois äänenvaimentimesta ja leikkuulaitteesta, kun moottori käy. ○ Pidä leikkuulaite hartioiden alapuolella. ÄLÄ käytä laitetta, kun seisot tikkailla, olet puussa tai muulla epävakaalla alustalla. ○ Kun siirryt uuteen työkohteen, sammuta moottori ja tarkasta, että kaikki leikkuulaitteet ovat pysähtyneet. ○ Älä laske konetta maahan, kun se käy. ○ Pidä ensiaputarvikkeet käsillä, kun työskentelet moottorikäyttöisellä laitteella. ○ Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita Pakokaasut voivat olla hengenvaarallisia. Turvallinen huolto ○ Huolla laite/kone suositusten mukaisesti. ○ Irrota tulpan johto ennen huoltamista, paitsi säädettäessä kaasutinta. ○ Pidä muut poissa, kun säädät kaasutinta. ○ Käytä vain valmistajan suosittelemia alkuperäisiä Hitachi -varaosia. Kuljettaminen ja varastointi ○ Kanna laiteta/konetta kädessä moottori sammutettuna ja äänenvaimennin poispäin käännettynä. ○ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone paikalleen ennen varastoimista tai kuljettamista autossa. ○ Tyhjennä polttoainesäiliö ennen koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda. ○ Säilytä laite/kone lasten ulottumattomissa. ○ Puhdista laite huolellisesti ja säilytä kuivassa paikassa. ○ Tarkasta, että sytytysvirta on katkaistu ennen kuljettamista tai varastointia. ○ Peitä terä suojuksella, kun kuljetat autossa tai varastoit. Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten. Jos tarvitset apua, ota yhteys Hitachi-myyjään. Kiinnitä erityistä huomioita teksteihin, joita edeltävät sanat: VAROITUS Suuri vakavan vamman tai kuoleman vaara, ellei ohjeita noudateta. HUOMIO Tapaturman tai koneen vaurioitumisen vaara, ellei ohjeita noudateta. HUOM Oikeaa käyttöä koskevia hyödyllisiä tietoja. HUOMIO Älä pura narukäynnistintä, koska käynnistimen jousi voi vammauttaa. 000BookCH50EA3WENE.indb79000BookCH50EA3WENE.indb79 2009/10/2715:38:132009/10/2715:38:1380 Suomi TEKNISET TIEDOT MALLI CH66EB3 (ST)/CH55EB3 (ST) CH50EA3 (ST)/CH62EA3 (ST) CH78EC3 (ST) Moottorin iskutilavuus (ml) 21,1 23,9 Sytytystulppa NGK BPMR-6A NGK BPMR-6A Polttoainesäiliön tilavuus (l) 0,35 0,35 Kuivapaino (kg) CH55EB3 (ST) p. 4
• ,7 CH66EB3 (ST) p. 5
• ,1 CH50EA3 (ST) p. 4
• ,3 CH62EA3 (ST) p. 4
• ,5 5,4 Leikkuulaitteen kokonaispituus (mm) CH50EA3 (ST) p. 500
• CH66EB3 (ST) p. 650
• CH55EB3 (ST) p. 550
• CH62EA3 (ST) p. 620

LwA (dB (A)) 110 110 Tärinä (m/s

• Kaikki tiedot voivat muuttua ennalta ilmoittamatta. 000BookCH50EA3WENE.indb80000BookCH50EA3WENE.indb80 2009/10/2715:38:132009/10/2715:38:1381 Suomi

Polttoaine (Kuva 1) VAROITUS Pensasleikkurissa on kaksitahtimoottori. Käytä aina öljyä sisältävää kaksitahtipolttoainetta. Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta. Polttoaine ○ Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä. ○ Käytä kaksitahtiöljyä tai sekoita öljyä ja polttoainetta suhteessa 25:1 - 50:1. Katso lisätietoja öljypullosta tai kysy Hitachi- myyjältä. ○ Jos kaksitahtiöljyä ei ole saatavana, käytä ilmajäähdytteisiin kaksitahtimoottoreihin tarkoitettua öljyä (JASO FC GRADE OIL tai ISO EGC GRADE). Älä käytä BIA- tai TWC- (vesijäähdytteisiin kaksitahtimoottoreihin tarkoitettua) öljyä. ○ Älä käytä moniasteöljyä (10 W/30) tai jäteöljyä. ○ Sekoita bensiini ja öljy puhtaassa astiassa. Täytä aluksi puolet bensiinistä. Lisää sitten kaikki öljy. Sekoita ravistamalla. Lisää loppu bensiini. Sekoita huolellisesti ravistamalla ennen polttoainesäiliön täyttämistä. Tankkaaminen VAROITUS (Kuva 2) ○ Sammuta moottori ennen tankkaamista. ○ Avaa polttoainesäiliö (1) hitaasti, jotta mahdollinen ylipaine pääsisi purkautumaan. ○ Kiristä polttoainesäiliön korkki tankkaamisen jälkeen. ○ Siirry vähintään 3 m päähän tankkauspaikasta ennen moottorin käynnistämistä. Puhdista polttoainesäiliön kannen ympäristö huolellisesti ennen tankkaamista, jotta säiliöön ei pääsisi likaa. Sekoita polttoaine ravistelemalla astiaa ennen tankkaamista. Käynnistäminen HUOMIO Tarkasta ennen käynnistämistä, että leikkuulaite ei kosketa mitään.

1. Käännä virtakytkin (2) asentoon ON (A). (Kuvat 3)

• Paina polttoainepumppua (4) useita kertoja, kunnes sen tai paluuputken läpi virtaa polttoainetta. (Jos asennettu) (Kuva 4)

2. Pidä kaasukahvan varmistin (3) painettuna ja vedä

samanaikaisesti kaasuliipaisinta. Vapauta sitten hitaasti ensin kaasuliipaisin ja sitten kaasukahvan varmistin. Kaasutin lukkiutuu käynnistysasentoon. (Kuva 3)

3. Sulje rikastin (5) (CLOSED) (B). (Kuva 5)

4. Tartu lujasti käynnistysnarun kahvaan ja vedä reippaasti. Älä

anna sen hypätä takaisin. (Kuvat 6)

5. Kun moottori on käynnistymäisillään, avaa rikastin asentoon

(RUN) (C). Vedä sitten käynnistysnarusta reippaasti uudelleen. HUOM Jos moottori ei käynnisty, toista vaiheet 2-4.

6. Kun moottori on käynnistynyt, anna sen lämmitä 2-3 minuuttia

ennen kuormittamista. Leikkaaminen Kun leikkaat, käytä moottoria täydellä kaasulla, koska silloin leukkuulaitteen nopeus on oikea. Kun trimmaat pensaan yläreunaa, pidä konetta niin, että terät ovat 15 - 30 asteen kulmassa vaakasuorasta, ja heiluta trimmeria kaaressa edestakaisin leikkuujätteiden poistamiseksi. Pensaan sivuja trimmatessa pidä terä pystysuorassa ja heiluta konetta kaaressa. HUOM ○ Moniasentoinen kääntyvä kahva (Kuvat 7) Takakahva kääntyy 90 astetta, mikä helpottaa työskentelyä eri asennoissa. Kahva lukkiutuu viiteen eri asentoon. Tarkasta ennen takakahvan säätämistä, että kone käy joutokäyntiä tai moottori ei toimi. ○ Kone sammuu automaattisesti, jos kaasuvipua painaa, kun kahva EI ole lukkiutunut johonkin viidestä asennosta. Älä yritä käyttää konetta, jos takakahva ei ole lukkiutunut paikalleen. Kahvan kääntämiseksi vapauta se painamalla lukkovipua (6). Paina lukitusvipua (6) vapauttaaksesi lukituksen ja salliaksesi kahvan kääntymisen. Pyöritä kahva haluttuun 0°, 45° or 90° :n lukitusasentoon ja paina vapautusvipua (7) lukitaksesi kahvan paikalleen. D: LUKITTU E: AUKI Pysäyttäminen (Kuva 8) Vähennä moottorin nopeutta ja työnnä virtakytkin pysäytysasentoon (F). HUOLTO PAKOJÄRJESTELMÄN JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ HYVÄNSÄ PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE. Kaasuttimen säätäminen (Kuva 9) VAROITUS ○ Leikkuulaite voi liikkua säädettäessä kaasutinta. ○ Älä käynnistä moottoria, ellei kytkimen kotelo ole paikallaan. Muuten kytkin voi irrota ja vammauttaa. Polttoaine ja ilma sekoittuvat kaasuttimessa. Kaasutin säädetään, kun moottori koekäytetään tehtaalla. Ilmasto tai käyttöpaikan korkeus meren pinnasta voivat edellyttää lisää säätämistä. Kaasuttimessa on vain yksi säätömahdollisuus: T = joutokäynnin säätöruuvi. Joutokäynnin säätäminen (T) Tarkasta, että ilmansuodatin on puhdas. Kun joutokäyntinopeus on oikea, leikkuulaite ei toimi. Jos joutokäyntiä on säädettävä, käännä T-ruuvia myötäpäivään (kiinni) moottorin käydessä, kunnes leikkuulaite alkaa liikkua. Avaa ruuvia vastapäivään, kunnes leikkuulaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa alle nopeuden, jolla leikkuulaite alkaa toimia. Jos leikkuulaite pyörii edelleen joutokäynnin säätämisen jälkeen, ota yhteys Hitachi-myyjään. Ilmansuodatin (Kuva 10) Ilmansuodatin on puhdistettava pölystä ja liasta, jotta: ○ Kaasutin toimisi oikein. ○ Moottori käynnistyisi. ○ Moottorin teho ei alenisi. ○ Moottorin osat eivät kuluisi tarpeettomasti. ○ Polttoainetta ei kuluisi epänormaalisti. Puhdista ilmansuodatin päivittäin tai useammin, jos työskentelet erittäin pölyisissä oloissa. Ilmansuodattimen puhdistaminen Poista ilmansuodattimen kansi ja suodatin. Huuhtele haalealla saippuavedellä. Tarkasta ennen kokoamista, että ilmansuodatin on kuiva. Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä. HUOM Kyllästä suodatinpanos kaksitahtiöljyllä tai vastaavalla. Jaa öljy tasaisesti puristelemalla suodatinpanos ja poista liika öljy. Sytytystulppa (Kuva 11) Sytytystulpan kuntoon vaikuttavat: ○ Väärin säädetty kaasutin. ○ Väärä polttoaineseos (liikaa öljyä). ○ Likainen ilmansuodatin. ○ Raskaat käyttöolot (esimerkiksi kylmä sää). 000BookCH50EA3WENE.indb81000BookCH50EA3WENE.indb81 2009/10/2715:38:132009/10/2715:38:1382 Suomi Sytytystulppa voi tällöin karstoittua, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy epätasaisesti joutokäyntiä, tarkasta ensin sytytystulppa. Jos tulppa on likainen, puhdista se ja tarkasta kärkiväli. Säädä tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet. HUOM Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä. Leikkuuterä (Kuvat 12, 13) Terät on kiinnitetty ohjaimeen neljällä tai viidellä ruuvilla. Ruuveja kiristettäessä jätettävä välys päästää terät liikkumaan tasaisesti. Jos välys on liian pieni Terät eivät liiku kunnolla, ja liukupinnat voivat leikata. Jos välys on liian suuri Terät eivät ole terävät. Välyksen säätäminen

1. Löysää terän kiinnitysmutterit.

2. Kiristä kiinnitysruuvit täysin ja löysää niitä sitten noin 1/2

3. Kun ruuvit ovat tässä asennossa, kiristä terän kiinnitysmutterit.

Vaihda löystyneet, kuluneet tai vaurioituneet terän kiinnitysruuvit. Vaihda myös vaurioitunut terä. HUOM Voitele terän liukupinnat koneöljyllä. Vaihteisto (Kuva 14) Syötä laadukasta litiumperustaista rasvaa nipan kautta, kunnes pieni määrä poistuu terien ja vaihteiston välistä. HUOM Voitele 20 tunnin välein tai useammin raskaassa käytössä. Polttoaineensuodatin (Kuva 15) Poista suodatin säiliöstä ja pese se huolellisesti liuottimella. Paina suodatin sitten huolellisesti takaisin säiliöön. HUOM Jos pöly ja lika ovat kovettaneet suodattimen, vaihda se. Sylinterin jäähdytysripojen puhdistaminen (Kuva 16) Kun sylinterin ripojen (8) väliin tarttuu lehtiä, moottori voi kuumentua liikaa, jolloin se teho alenee. Tämän välttämiseksi pidä sylinterin rivat ja puhaltimen kotelo puhtaana. Puhdista jäähdytysrivat ja moottorin ulkopinnat jäähdytystä huonontavasta pölystä, liasta ja öljykerrostumista 100 käyttötunnin välein tai kerran vuodessa (useammin, mikäli olot sitä edellyttävät). Äänenvaimentimen puhdistaminen (Kuva 17) Irrota äänenvaimennin ja kipinäsuojus (jos asennettu), ja poista karsta pakoaukosta tai äänenvaimentimen tulosta 100 käyttötunnin välein. Pitkäaikainen varastointi Tyhjennä kaikki polttoaine säiliöstä. Käynnistä moottori ja anna käydä, kunnes se pysähtyy. Korjaa mahdolliset käytöstä seuranneet vauriot. Puhdista laite puhtaalla rievulla tai käytä paineilmaa. Tiputa sylinterin muutama tippa kaksitahtiöljyä sytytystulpan aukosta ja levitä öljy pyörittämällä moottoria useita kertoja. Peitä laite ja säilytä kuivassa tilassa. Huolto-ohjelma Alla on on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Hitachi- myyjältä. Päivittäinen huolto ○ Puhdista pensasleikkurin ulkopinnat. ○ Tarkasta, onko teräsuojassa vaurioita tai halkeamia. Vaihda teräsuoja, jos siinä on vaurioita tai halkeamia. ○ Tarkasta, että terä on terävä eikä siinä ole halkeamia. ○ Tarkasta terän mutterien tiukkuus. ○ Tarkasta, että terän suojuksessa ei ole vaurioita ja että sen saa kiinnitettyä varmasti. ○ Tarkasta mutterien ja ruuvien tiukkuus. Viikottainen huolto ○ Tarkasta käynnistin, erityisesti naru ja palautusjousi. ○ Puhdista sytytystulppa ulkopuolelta. ○ Irrota tulppa ja tarkasta kärkiväli. Säädä 0,6 mm: ksi tai vaihda tulppa. ○ Puhdista sylinterin jäähdytysrivat, ja tarkasta, että käynnistimen ilmanotto ei ole tukossa. ○ Tarkasta, että vaihteistossa on rasvaa. ○ Puhdista ilmansuodatin. Kuukausittainen huolto ○ Huuhtele polttoainesäiliö bensiinillä. ○ Puhdista kaasuttimen ulkopuoli ja ympäristö. ○ Puhdista puhallin ja sen ympäristö. 000BookCH50EA3WENE.indb82000BookCH50EA3WENE.indb82 2009/10/2715:38:132009/10/2715:38:13CH66EB3 (ST)
