CH 36DL - Nůžky na živé ploty HITACHI - Bezplatný návod k obsluze

NÁVOD K OBSLUZE CH 36DL HITACHI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění.

Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

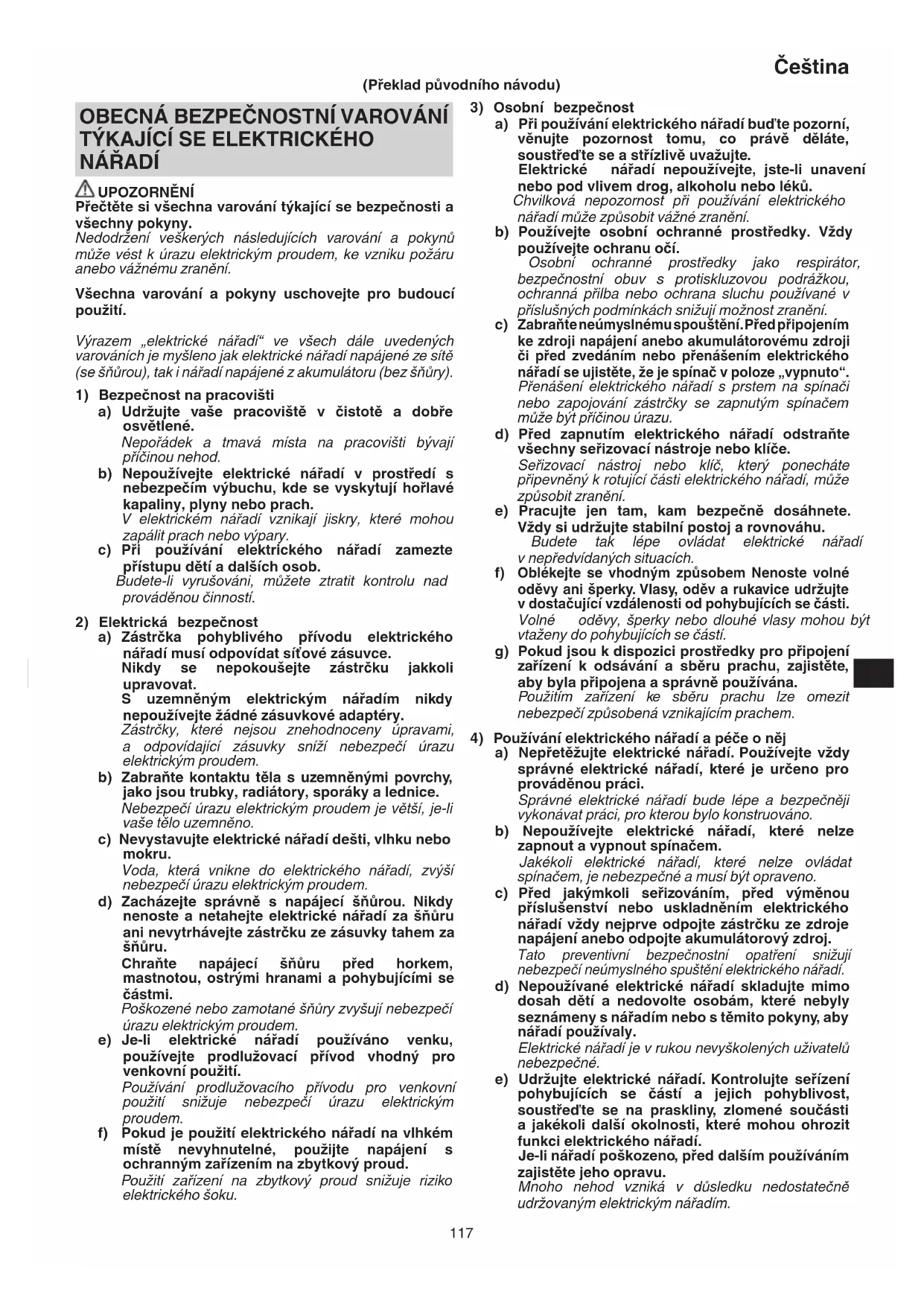

NÁŘADÍ UPOZORNĚNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého př ívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookCH36DL.indb1170000BookCH36DL.indb117 2014/09/0316:59:452014/09/0316:59:45118 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení mů že z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

PLOTOSTŘIH - BEZPEČNOSTNÍ

ZÁSADY ○ Udržujte všechny části těla mimo sekací nůž. Neodstraňuje posekaný materiál ani nepřidržujte materiál, který chcete sekat, když se nože pohybují. Při čištění zaseknutého materiálu musí být vypínač vypnutý. Chvilková nepozornost při používání křovinořezu může způsobit vážné zranění. ○ Křovinořez přenášejte za rukojeť a s vypnutým zastaveným kotoučem. Při převážení či skladování vždy na křovinořez nasaďte kryt řezacího kotouče. Správná manipulace s plotostřihem omezí možnost zranění sekacími noži. ○ Přidržujte elektrické nářadí pouze za izolované úchopy, protože kotouč kladiva by se mohl dostat do kontaktu se skrytými vodiči. V případě kontaktu kotouče kladiva s vodičem pod napětím by mohly být pod napětím také nechráněné kovové části elektrického nářadí a mohlo by dojít ke zranění obsluhy elektrickým proudem. ○ Udržujte kabel mimo oblast řezání. Během používání může být kabel skryt v keřích a lze jej náhodně přeseknout nožem.

1. Než začnete pracovat, zkontrolujte, zda na pracovní

ploše nejsou žádné elektrické kabely. Nůž by se mohl dostat do kontaktu s elektrickým kabelem a způsobit úraz elektrickým proudem, uzemnění a další nehody.

2. Při používání nářadí pevně přidržujte oběma rukama,

aby se zabránilo zranění.

3. Udržujte ruce a všechny části těla mimo nůž, aby se

zabránilo kontaktu, který by mohl vést ke zranění.

4. Zkontrolujte, zda jsou nůž a veškeré příslušenství řádně

nainstalované. Nesprávná instalace by mohla způsobit uvolnění nože nebo příslušenství a způsobit zranění.

5. Než začnete pracovat, zkontrolujte, zda nůž není

popraskaný, zdeformovaný nebo nadměrně opotřebený. V takovém případě nůž nepoužívejte, protože by mohl prasknout a způsobit zranění.

6. Toto nářadí nepoužívejte k sekání drátů, kovových

desek nebo jiných tvrdých předmětů. Mohlo by dojít k poškození nářadí a ke zranění.

7. Pokud nářadí nefunguje normáln

ě a vydává zvláštní zvuk, ihned jej vypněte a nechte jej zkontrolovat a opravit.

8. Dojde-li k pádu nářadí nebo k nárazu o předmět,

zkontrolujte, zda nejsou nůž nebo tělo poškozené, prasklé nebo deformované. Používání poškozeného, deformovaného nebo popraskaného nože by mohlo způsobit zranění.

9. Nůž nerozebírejte. Mohlo by to způsobit zranění.

10. Tento produkt během provozu vytváří vibrace.

Vzhledem k tomu je dlouhodobé souvislé používání fyzicky namáhavé, takže se vyhněte špatné pracovní pozici a dělejte časté přestávky. Rovněž během krátkých pracovních intervalů ihned přestaňte pracovat a udělejte přestávku, když máte unavené prsty, ruce, paže a ramena.

11. Při manipulaci s nožem používejte rukavice nebo hadr

na ochranu rukou. Nedbalá manipulace by mohla vést ke zranění.

12. Během sekání nevystavujte nůž nadměrnému tlaku,

protože by mohlo dojít k jeho poškození.

13. Po sekání je nůž velmi horký. Nedotýkejte se jej, aby se

zabránilo popáleninám.

14. Při práci na vysokých místech zajistěte, aby pod vámi

nikdo nestál. V případě náhodného pádu nářadí nebo jiného předmětu by mohlo dojít k jeho zranění.

15. Aby se zabránilo nep

ředpokládaným nehodám, nikdy nenechávejte nářadí spuštěné bez dozoru ve stojanu nebo na zemi.

16. Nevystavujte nářadí insekticidům nebo jiným chemickým

látkám. Tyto chemické látky by mohly způsobit praskání nebo jiné poškození.

17. Nearetujte přední spínač nebo spouš ve stisknutém

stavu. Pokud je omylem stisknete, zařízení se může náhle spustit a způsobit úraz.

1. Akumulátor vždy nabíjejte při teplotě 0 - 40˚C. Při nabíjení

akumulátoru při teplotách mimo rozsah 0 - 40˚C nemusí dojít k řádnému nabití a může dojít ke zkrácení životnosti akumulátoru. Nejvhodnější teploty pro nabíjení jsou mezi 20 až 25˚C.

2. Po skončení nabíjecího cyklu počkejte 15 minut, než

začnete nabíjet další akumulátor. Nenabíjejte akumulátor déle než 2 hodiny.

3. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál. 0000BookCH36DL.indb1180000BookCH36DL.indb118 2014/09/0316:59:452014/09/0316:59:45119 Čeština

4. Nikdy nerozebírejte akumulátor nebo nabíječku.

5. Nikdy nezkratujte akumulátor. Zkrat akumulátoru způsobí

prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nezahazujte akumulátor do ohně. Oheň způsobí explozi.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

Při sundávání pouzdra čepele UPOZORNĚNÍ Před montáží a demontáží pouzdra nože zkontrolujte, zda je přístroj vypnutý a zda je z něj vyjmutý akumulátor. POZOR Aby se zabránilo zranění, je třeba při vkládání nože do pouzdra nože postupovat opatrně. Při změně rychlosti POZNÁMKA Akumulátor musí být vložen do hlavního tělesa přístroje a musí být stisknutá spouš hlavní rukojeti, jinak se kontrolky LED při stisknutí tlačítka pro výběr nerozsvítí. Při kontrole stavu baterie POZNÁMKA ○ Akumulátor musí být vložen do hlavního tělesa přístroje a musí být stisknutá spouš hlavního držadla, jinak se kontrolky LED při stisknutí tlačítka pro výběr nerozsvítí. ○ Pokud používáte záložní zdroj napájení (BL36200), zkontrolujte stav akumulátoru na displeji stavu záložního záložní zdroj. Další informace získáte v návodu k obsluze jednotky BL36200. Během používání UPOZORNĚNÍ ○ Aby se zabránilo nehodám, zajistěte, aby se na pracovní ploše nenacházely žádné osoby. ○ Při práci používejte ochranné brýle, aby se zabránilo zranění silnějšími větvičkami a třískami. ○ Toto nářadí nepoužívejte k sekání drátů, kovových desek nebo jiných tvrdých předm ětů. Mohlo by dojít k poškození nářadí a ke zranění. POZOR ○ Před použitím nůžek na keře ostříhejte silné větve nůžkami na živý plot. Na nářadí netlačte, aby se zabránilo jeho prasknutí. ○ Pokud se nůž zasekne o příliš silnou větev, nářadí ihned vypněte. Nenechte motor zavařit, protože by se mohl poškodit. ○ Při sekání vysokých zahradních stromů používejte pevný žebřík nebo štafl e. ○ Používejte pouze pro sekání keřů. POZNÁMKA ○ Před spuštěním a poté každou hodinu promažte nůž (použijte olej na šicí stroje, minerální olej atd.). Použijte dostatečné množství oleje a přebytečný olej otřete. ○ V průběhu práce (například během přestávek) nenechávejte nástroj na místě vystaveném přímému slunci nebo vysoké teplotě. Tím se zabrání dostatečnému chlazení a mohlo by dojít k poškození.

Nepoužívejte toto nářadí na práci, která přesahuje jeho možnosti. Takový způsob použití by mohl způsobit zadření nebo zpomalení motoru a jeho poškození. ○ Nepoužívejte toto nářadí k sekání trávníku nebo plevele. Tráva nebo plevel by se mohly přichytit na nůž. ○ Sekejte silné větve opatrným tisknutím nože proti větvi.

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. UPOZORNĚNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a

prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu. ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

ípadě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

11. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat. POZOR

1. Pokud se kapalina unikající z akumulátoru dostane do

očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže. 0000BookCH36DL.indb1190000BookCH36DL.indb119 2014/09/0316:59:452014/09/0316:59:45120 Čeština

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. UPOZORNĚNÍ Pokud se do koncovky akumulátoru Li-ion dostane elektricky vodivý cizí předmět, může to způsobit zkrat a následně nebezpečí požáru. Při skladování akumulátoru dbejte následujících pokynů. ○ Neumísťujte do skladovacího kufříku elektricky vodivé odřezky, hřebíky, ocelové dráty, měděné dráty ani žádné jiné dráty. ○ Akumulátor k uskladnění buď nainstalujte do elektrického nástroje nebo ho opatrně zatlačte do krytu akumulátoru tak, aby byly zakryty větrací otvory z důvodu zamezení zkratům. (Viz. Obr. 1) SYMBOLY UPOZORNĚNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. CH36DL: Akku ořezávačka Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nepoužívejte toto elektrické nářadí v dešti nebo vlhku a nenechávejte jej venku v dešti. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. ZAPNUTÍ VYPNUTÍ SPECIFIKACE Model CH36DL Rychlost bez zátěže 1000 – 1500 min

Velikost nože (Šířka zakracování) 560 mm Dobíjecí baterie BSL3620: Li-ion 36 V (2,0 Ah 10 články) Hmotnost 4,0 kg Nepřetržitá doba provozu (závisí na pracovních podmínkách) Přibližně 35 minut Vyjímání baterie Tlačítko pro výběr Svítí 1 kontrolka LED: 1000 min

Svítí 2 kontrolky LED: Kapacita akumulátoru je dostatečná. Svítí 1 kontrolka LED: Kapacita akumulátoru je poloviční. Nesvítí žádná kontrolka LED: Kapacita akumulátoru je nízká. Co nejdříve dobijte akumulátor.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Kromě hlavní jednotky obsahuje balení ještě příslušenství, jehož seznam je uveden v tabulce níže. CH36DL LBR NN Nabíječka 1 — Akumulátor 1 — Pouzdro nože 1 1 Kryt baterie 1 — Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ ○ Jemné zakracování plotů ○ Zakracování a prořezávání zahradních stromů Model UC36YRSL Nabíjecí napětí 14,4 V – 36 V Hmotnost 0,7 kg POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookCH36DL.indb1200000BookCH36DL.indb120 2014/09/0316:59:452014/09/0316:59:45121 Čeština NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Připojte napájecí kabel nabíječky do elektrické sítě.

Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundových intervalech).

2. Vložte akumulátor do nabíječky.

Baterii pevně vložte do nabíječky, dokud nebude čára viditelná, jak je zobrazeno na obr (Viz. Obr. 2

Při vložení akumulátoru do navíječky se spustí a hlavní indikátor začne svítit červerě. Jakmile je akumulátor zcela nabitý, kontrolka se rozbliká červeně (v 1sekundových intervalech). (viz Tabulka 1) (1) Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. Tabulka 1 Signalizace kontrolky Hlavní indikátor svítí nebo bliká čerbeně. Před nabíjením Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí Stále svítí Nabíjení dokončeno Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) Nelze nabíjet Bliká Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce Hlavní indikátor svítí zeleně. Pohotovostní režim při přehřátí Svítí Stále svítí Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru) (2) Ohledně teploty dobíjecí baterie Teploty dobíjecího akumulátoru jsou uvedeny v Tabulce

2. Zahřáté akumulátory je třeba před dobíjením nechat

zchladit. Tabulka 2 Rozsahy nabíjení baterií Dobíjecí baterie Rozmezí teplot pro dobíjení baterie

BSL3620 0 °C – 50 °C

(3) Informace o době dobíjení V závislosti na kombinaci nabíječky a baterií bude doba nabíjení vypadat podle znázornění v Tabulce 3. Tabulka 3 Doba dobíjení (při 20 °C) Nabíječka Akumulátor UC36YRSL BSL3620 Přibližně 60 minut POZNÁMKA Doba nabíjení se může měnit podle teploty a napětí napájecího stroje.

4. Odpojte napájecí kabel nabíječky ze sítě.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Po ukončení nabíjení nejdříve vyjměte akumulátory z nabíječky a uložte je na bezpečném místě. POZOR ○ Pokud je baterie nabíjena v zahřátém stavu, protože byla ponechána po delší dobu na přímém slunečním záření nebo protože byla právě používána, signální žárovka nabíječky ze rozsvítí zeleně. V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že baterie nabíjená pomocí UC36YRSL je vyjmutá, vyčkejte nejméně 3 sekundy, než ji vložíte zpět a budete pokračovat v nabíjení. Pokud baterie znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

Činnost Obrázek Strana Vkládání krytu baterie

Vyjmutí a vložení akumulátoru 3 200 ZAPNUTÍ 4 200 VYPNUTÍ 5 200 Pouzdro čepele 6 200 Nastavení rychlosti 7 201 Stav baterie 8 201 Ostření čepele 9 201 Výběr příslušenství POZNÁMKA BL36200… Další informace o provozu získáte v návodu k obsluze jednotky BL36200. ― 202 0000BookCH36DL.indb1210000BookCH36DL.indb121 2014/09/0316:59:452014/09/0316:59:45122 Čeština

UPOZORNĚNÍ ○ Před prováděním kontroly nebo údržby vypněte nářadí a vyjměte akumulátor. ○ Nůž nerozebírejte. V případě zanedbání tohoto varování může dojít ke zranění. ○ Při manipulaci s nožem používejte rukavice nebo hadr na ochranu rukou. V případě zanedbání tohoto varování může dojít ke zranění.

1. Broušení nože (Obr. 9)

Pohybem železným pilníkem ve směru šipky proved’te hrubé ostření a potom jemně dobruste nůž brouskem. (1) Používejte jemný železný pilník nebo pilník střední hrubosti. (2) Naneste na brousek strojní olej (olej na jízdní kola nebo podobný). (3) Pohybem brousku od zadní strany nože jemně odstraňte veškeré otřepy. Kdy nabrousit nůž Ačkoli to závisí na typu zakracovaných stromů a na frekvenci používání, je vhodné nabrousit nůž přibližně jednou za rok, aby se zachoval ostrý břit. POZNÁMKA Nečistěte nůž vodou, aby se zabránilo korozi nebo jinému poškození.

Během zakracování na břitu nože ulpívá míza, která zvyšuje zátěž a akumulátor se rychleji opot řebovává. Promažte nůž strojním olejem (nebo olejem na jízdní kola nebo podobným) a otřete nůž hadříkem. Aby se zabránilo korozi nože, promažte nůž po použití nebo nebudete-li jej delší dobu používat před uložením do pouzdra.

3. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

5. Čištění vnějšího povrchu

Pokud jsou nůžky na živý plot znečištěné, otřete je měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla obsahující chlor, benzín nebo ředidlo nátěrových hmot, nebo tyto látky rozpouštějí umělé hmoty.

6. Přepravování nářadí

Před přepravou nářadí vyjm ěte akumulátor a nasad’te na nůž pouzdro nože. Pokud budete nářadí přepravovat bez pouzdra nože, může dojít ke kontaktu nože s některou částí těla a způsobit úraz.

Uskladněte nůžky na živý plot v místě, kde je teplota nižší než 40˚C a kde jsou mimo dosah dětí. POZNÁMKA Pokud akumulátor uskladníte na delší dobu (3 a více měsíců), ujistěte se, že je plně nabitý. Akumulátor se s menší kapacitou a delším uskladněním nemusí dobít. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba použití akumulátoru příliš krátká, navzdory opakovanému nabíjení a použití, životnost akumulátoru vypršela, a proto je tř eba pořídit nový. POZOR Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. 0000BookCH36DL.indb1220000BookCH36DL.indb122 2014/09/0316:59:452014/09/0316:59:45123 Čeština

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, porad’te se svým odborníkem nebo autorizovaným servisním střediskem Hitachi. Příznak Možná příčina Odstranění závady Nabíječka Kontrolka nabíječky nesvítí. Zástrčka napájecího kabelu není připojena k elektrické zásuvce. Připojte zástrčku napájecího kabelu k elektrické zásuvce. Akumulátor není řádně připojen k nabíječce. Vložte akumulátor tak, aby byl řádně usazen v nabíječce. Elektrody akumulátoru nebo nabíječky jsou znečištěné. Očistěte elektrody bavlněným hadříkem nebo jiným nástrojem. Akumulátor je velmi horký. Před nabíjením nechte akumulátor řádně vychladnout. Kontrolka nabíječky nezhasla po 4 hodinách nabíjení. Došlo k závadě akumulátoru nebo nabíječky. Odpojte zástrčku napájecího kabelu a požádejte o radu prodejce nebo autorizované servisní středisko Hitachi. Nářadí Nefunguje. Akumulátor není vložen správně. Vyjměte akumulátor z přihrádky v nářadí a zkontrolujte, zda nejsou přítomny cizí předměty. Rovněž zkontrolujte, zda nejsou znečištěné elektrody akumulátoru. Rovněž zatlačte akumulátor tak, zacvakl na místo. V noži uvízl cizí předmět. Pokud je v noži cizí předmět, vyjměte akumulátor a kleštěmi odstraňte cizí předmět. Postupujte velmi opatrně, protože po odstranění cizího předmětu může nářadí začít fungovat. Míza nebo koroze mohou rovněž bránit v otáčení nože. Odstraňte mízu nebo korozi drátěným kartáčem nebo podobným nástrojem. Nářadí bylo používáno pro náročnou činnost. To je projev funkce, která chrání akumulátor vypnutím motoru, když je nářadí vystaveno nadměrnému zatížení. Uvolněte spínač, odstraňte příčinu nadměrného zatížení a přitažením spínače pokračujte v práci. Nářadí nezakracuje dobře. Nůž je tupý. Odstraňte mízu a korozi drátěným kartáčem nebo jiným nástrojem a nabruste nůž pilníkem nebo brouskem. Pokud po provedení těchto kroků není nůž ostřejší, skončila jeho životnost. Vyměňte nůž za nový. Nůž se zastavil, protože tloušt’ka sekané větve přesahuje sekací kapacitu nože. POZNÁMKA Dochází-li při práci k opakovanému zastavení nože, postupně dojde k poškození motoru. Některé zahradní stromy mají velmi tvrdé dřevo, které může přesahovat kapacitu nářadí, i když se jeho tloušt’ka pohybuje v rozsahu běžné kapacity. Než začnete pracovat, odstraňte silné větve sadařskými nůžkami. Zkosený řez může rovněž přesáhnout kapacitu nářadí, protože se prodlužuje délka řezu. Zakracujte silné větve v pravém úhlu. 0000BookCH36DL.indb1230000BookCH36DL.indb123 2014/09/0316:59:452014/09/0316:59:45124 Čeština Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti Hitachi Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti Hitachi. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 94 dB (A) Změřená vážená hladina akustického tlaku Α: 75 dB (A) Neurčitost K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745. Žádná zátěž:

1. Pred začatím práce sa uistite, že sa v pracovnej oblasti

5. Pred začatím práce sa uistite, že čepeľ nie je prasknutá,

zdeformovaná ani nadmerne opotrebovaná. Čepeľ v takomto stave nepoužívajte, pretože by sa mohla zlomiť a spôsobiť poranenie.

6. Náradie nepoužívajte na rezanie drôtov, kovových platní

15. Zapnuté náradie nikdy nenechávajte bez dozoru na

stojane ani na podlahe, aby nedošlo k neočakávaným nehodám.

16. Náradie nevystavujte insekticídom ani iným chemikáliám.

1. Batériu vždy nabíjajte pri teplotách 0 – 40 °C. Nabíjanie

mimo rozsahu 0 – 40 °C môže zabrániť správnemu nabitiu a skrátiť životnosť batérie. Najvhodnejšia teplota na nabíjanie je 20 – 25 °C. 0000BookCH36DL.indb1500000BookCH36DL.indb150 2014/09/0316:59:472014/09/0316:59:47151 Slovenčina

2. Po dokončení nabíjania nechajte nabíjačku približne 15

6. Akumulátor nezneškodňujte vhodením do ohňa.

4. Batériu nepoužívajte s opačnou polaritou.

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

8. Batériu nevystavujte účinkom vysokých teplôt ani

Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka načerveno (v 1-sekundových intervaloch).

4. Odpojte napájací kábel nabíjačky zo zásuvky.

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745-1, EN60745-2-15, EN60335, EN55014-1, EN55014-2 a EN61000 v souladu se směrnicemi 2004/108/EC, 2006/95/EC, 2006/42/EC a 2000/14/EC. Tento výrobek je rovněž v souladu se směrnicí RoHS 2011/65/EU.

Druh zařízení: Ořezávačka

Naměřená hlučnost: 92 dB
