BRUKSANVISNING CH 36DL HITACHI

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO ○ O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HITACHI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookCH36DL.indb580000BookCH36DL.indb58 2014/09/0316:59:412014/09/0316:59:4159 Svenska glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror.

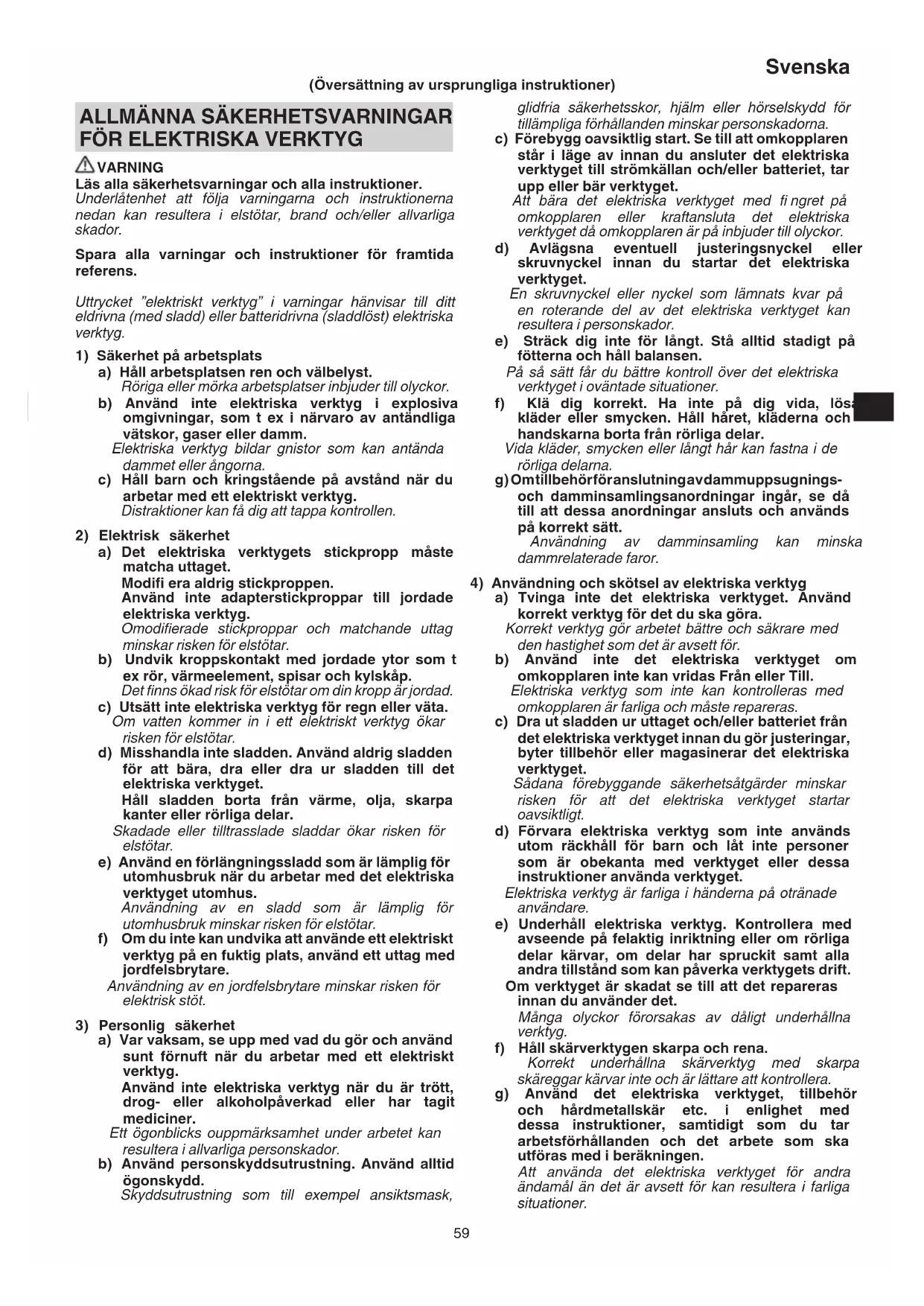

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som till exempel ansiktsmask, (Översättning av ursprungliga instruktioner) 0000BookCH36DL.indb590000BookCH36DL.indb59 2014/09/0316:59:412014/09/0316:59:4160 Svenska

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR

HÄCKSAX ○ Håll borta alla kroppsdelar från bladet. Medan bladen rör sig skall du inte ta bort klippt material eller hålla i material som ska klippas. Se till att strömbrytaren är avstängd när du tar bort material som har fastnat. Ett ögonblicks ouppmärksamhet vid användning av häcktrimmern kan resultera i allvarliga personskador. ○ Bär häcktrimmern i handtaget och med knivbladet stoppat. Montera alltid knivskydd vid transport eller förvaring av häcktrimmern. Rätt hantering av häcksax begränsar risken för personskador som kan orsakas av skärbladen. ○ Håll endast i elverktygets isolerade greppytor, eftersom skärbladet kan komma i kontakt med dolda sladdar. Om skärblad kommer i kontakt med en strömförande sladd kan detta göra frilagda metalldelar av elverktyget strömförande och ge dig en elstöt. ○ Håll kabeln borta från skärområdet. Vid användning kan kabeln döljas i buskarna och skäras av bladet.

1. Se till att det inte fi nns några strömförande kablar i

arbetsområdet innan du börjar arbeta. Bladet kan komma i kontakt med nätsladden, vilket kan orsaka elektriska stötar, jordningsfel och andra olyckor.

2. Håll verktyget stadigt med båda händerna för att undvika

3. Håll borta händer och andra kroppsdelar från bladet, för

att undvika kontakt som kan orsaka personskador.

4. Se till att bladet och alla tillbehör är korrekt monterade.

Felaktig installation kan orsaka att bladet eller tillbehören lossnar, vilket kan resultera i personskador.

5. Se till att bladet inte är sprucket, deformerat eller kraftigt

slitet innan du börjar arbeta. Använd inte bladet om det är i sådant skick, eftersom det kan gå sönder och orsaka personskador.

6. Använd inte verktyget för att skära av vajrar, metallplattor

eller andra hårda föremål. Verktyget kan skadas och orsaka personskador.

7. Om verktyget inte fungerar normalt och låter konstigt,

utför omedelbart inspektion och reparationer.

8. Om verktyget faller eller slår emot ett föremål ska bladet

och verktygskroppen inspekteras med avseende på skador, sprickor och deformationer. Användning av blad som har skadats, deformerats eller spruckit kan orsaka personskador.

9. Bladet får inte monteras isär. Detta kan medföra

10. Denna produkt genererar vibrationer vid användning.

Därför är långvarigt arbete fysiskt ansträngande och du bör undvika en dålig hållning och ta rast ofta. Även vid kortare arbetspass bör du avbryta arbetet omedelbart när du känner att du blir trött i fi ngrar, händer, armar eller axlar.

11. Använd handskar eller en trasa för att skydda händerna

vid hantering av bladet. Vårdslös hantering kan orsaka personskador.

12. Utsätt inte bladet för kraftigt tryck eftersom bladet kan ta

13. Bladet är extremt hett efter användning. Vidrör inte

bladet, då det kan orsaka brännskador.

14. Vid arbete på höga platser ska du se till att ingen står

nedanför dig. Annars kan personskador uppstå om du tappar verktyget eller något annat föremål.

15. För att undvika olyckor ska du aldrig lämna verktyget

utan tillsyn när det är igång på ett stativ eller på golvet.

16. Utsätt inte verktyget för insektsmedel eller andra

kemikalier. Kemikalier kan orsaka sprickor och andra skador på verktyget.

17. Fäst inte främre brytaren eller avtryckaren intryckt.

Om du trycker in den av misstag kan det hända att enheten startar plötsligt, orsakar skada.

1. Batteriet skall alltid laddas vid temperaturer på 0 till 40°C.

Om batteriet laddas vid temperaturer utanför området 0 till 40°C kan det påverka laddningen och minska batteriets livstid. En temperatur på 20 – 25°C rekommenderas för bästa laddningsresultat.

2. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

Ladda inte batteriet i över 2 timmar.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär varken det uppladdningsbara batteriet eller

laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Det resulterar i hög elektrisk spänning och överhettning, som kan skada batteriet.

6. Se till att batteriet inte fattar eld, vilket kan leda till att det

exploderar. 0000BookCH36DL.indb600000BookCH36DL.indb60 2014/09/0316:59:412014/09/0316:59:4161 Svenska YTTERLIGARE SÄKERHETSVARNINGAR När du tar bort bladfodralet VARNING Se till att stänga av verktyget och ta bort batteriet från verktyget innan fästning och borttagning av bladfodralet. FÖRSIKTIGT Var försiktig när du sätter bladet i bladfodralet. När du ändrar hastighet ANMÄRKNING Batteriet måste vara monterat på verktyget och avtryckaren på huvudhandtaget måste dras annars tänds inte LED även om valknappen trycks ner. När du kontrollerar batterinivån ANMÄRKNING ○ Batteriet måste vara monterat på verktyget och avtryckaren på huvudhandtaget måste dras annars tänds inte LED även om valknappen trycks ner. ○ När du använder en ryggsäcksströmkälla (BL36200), kontrollera batterinivån på visaren av batterinivå för ryggsäcksströmkällan. För ytterligare information, se BL36200 bruksanvisningen. Under användning VARNING ○ Se till att ingen person uppehåller sig i arbetsområdet. ○ Använd skyddsglasögon för att förhindra personskador p.g.a. kvistar och träfl is. ○ Använd inte verktyget för att skära av vajrar, metallplattor eller andra hårda föremål. Verktyget kan skadas och orsaka personskador. FÖRSIKTIGT ○ Tjocka grenar ska beskäras med sekatör innan du använder häcksaxen. Använd inte för stor kraft på verktyget, då detta kan göra att det går sönder. ○ Stoppa verktyget omedelbart om bladet stannar mot en tung gren. Låt inte motorn skära sig, då det kan skada motorn. ○ Använd en stadig stege eller pall när du beskär höga trädgårdsträd. ○ Använd endast för buskklippning. ANMÄRKNING ○ Smörj bladet (med symaskinsolja, mineralolja, e. dyl.) före start och sedan en gång i timmen. Använd en tillräcklig mängd olja och torka bort överfl ödig olja. ○ Lämna inte verktyget på en plats som utsätts för direkt solljus eller höga temperaturer under arbetet (t.ex. när du tar rast). Annars kyls verktyget inte ned, vilket kan orsaka skada. ○ Använd inte verktyget vid arbete som överskrider dess kapacitet. Detta kan orsaka att motorn låser sig eller saktar ned, och skadas. ○ Använd inte verktyget till att klippa gräs eller ogräs. Gräs och ogräs kan fastna på bladet. ○ Skär tjocka grenar genom att trycka bladen försiktigt mot grenen.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. 0000BookCH36DL.indb610000BookCH36DL.indb61 2014/09/0316:59:412014/09/0316:59:4162 Svenska VARNING Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet. ○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan. ○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Fig. 1) SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. CH36DL: Batteridriven häcksax Läs alla säkerhetsvarningar och alla instruktioner. Elverktyg skall inte användas i regn eller utsättas för fukt, eller förvaras utomhus vid regn. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Slå PÅ Slå AV Ta ur batteriet Valknapp 1 LED tänt: 1000 min

2 LED tända: 1170 min

3 LED tända: 1330 min

4 LED tända: 1500 min

2 LED tända: Tillräckligt med batteri är kvar. 1 LED tänt: Batteriet halvtomt Inget LED tänt: Batteriet mycket lågt. Ladda snarast möjligt. STANDARDTILLBEHÖR Förutom huvudenheten innehåller paketet även de tillbehör som listas nedan. CH36DL LBR NN Laddningsaggregat 1 — Batteri 1 — Bladfodral 1 1 Batteriskydd 1 — Standardtillbehören kan ändras utan föregående meddelande.

○ Fintrimning av häckar ○ Trimning och beskärning av trädgårdsträd TEKNISKA DATA Modell CH36DL Obelastad hastighet 1000 – 1500 min

Bladets storlek (Trimningsbredd) 560 mm Uppladdningsbart batteri BSL3620: Litiumjonbatteri 36 V (2,0 Ah 10 celler) Vikt 4,0 kg Kontinuerlig drifttid (beroende på arbetsmiljö) Ung. 35 min Modell UC36YRSL Laddningsspänning 14,4 V – 36 V Vikt 0,7 kg ANMÄRKNING Beroende på HITACHIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Kontrollampan blinkar rött (med intervaller på 1 sekund) efter anslutning av nätkabeln till laddaren.

2. Sätt i batteriet i laddaren.

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. Så fort batteriet har laddats upp helt blinkar signallampan i rött (med intervaller på 1 sekund). (Se Tabell 1) (2) Angående de laddningsbara batteriernas temperaturer Temperaturerna för laddningsbara batterier visas i Tabell 2, och batterier som blivit varma skall svalna innan de laddas igen. Tabell 2 Temperaturområde för batteriladdning Uppladdningsbara batterier Temperaturer vid vilka batterierna kan laddas BSL3620 0 °C – 50 °C (3) Beträff ande laddningstiden Beroende på kombinationen av laddare och batterier blir laddningstiden i enlighet med vad som anges i Tabell 3. Tabell 3 Laddningstid (vid 20 °C) Laddare Batteri UC36YRSL BSL3620 Ca 60 min ANMÄRKNING Laddningstiden kan variera beroende på temperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur

laddaren. ANMÄRKNING Efter laddning ska du först ta ut batterierna från laddningsaggregatet och sedan förvara dem på lämpligt sätt. FÖRSIKTIGT ○ Om batteriet laddas medan det är varmt på grund av att det legat i solljus eller att det nyligen använts, lyser indikeringslampan grönt. Om detta är fallet, låt batteriet svalna först innan du startar uppladdning. Tabell 1 Signallampans indikationer Indikeringslampan lyser eller blinkar rött. Före laddning Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser Lyser ihållande Laddningen fullbordad Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Går inte att ladda Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren Indikeringslampan lyser grönt. Överhettad beredskapsläge Lyser Lyser ihållande Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). ○ När signallampan börjar fl imra snabbt i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Det tar cirka tre sekunder för den inbyggda mikrodatorn i laddaren att avkänna att en pågående laddning med UC36YRSL avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp korrekt om batteriet sätts i laddaren på nytt inom tre sekunder.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Sätta i batteriluckan

Borttagning och isättning av batteri 3 200 Slå PÅ 4 200 Slå AV 5 200 Bladfodral 6 200 Hastighetsjustering 7 201 Batterinivå 8 201 Slipa sågklingan 9 201 Val av tillbehör ANMÄRKNING BL36200… För ytterligare information angående drift, se BL36200 bruksanvisningen. ― 202 (1) Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1. 0000BookCH36DL.indb630000BookCH36DL.indb63 2014/09/0316:59:422014/09/0316:59:4264 Svenska

UNDERHÅLL OCH INSPEKTION

VARNING ○ Stäng av verktyget och ta bort batteriet innan du utför inspektion eller underhåll. ○ Bladet får inte monteras isär. Underlåtenhet att iaktta denna varning kan orsaka personskador. ○ Använd handskar eller en trasa för att skydda händerna vid hantering av bladet. Underlåtenhet att iaktta denna varning kan orsaka personskador.

1. Slipa bladet (Fig. 9)

För en järnfi l i pilens riktning för att utföra en grovslipning, och använd sedan en oljesten för att ge bladet en bra fi nish. (1) Använd en fi n eller mellangrov järnfi l. (2) Bestryk oljestenen med maskinolja (cykelolja eller liknande). (3) Använd brynsten för att försiktigt avlägsna eventuella grader på baksidan av bladkanten. När ska bladet slipas Det beror på typen av träd som trimmas och hur ofta verktyget används; det är lämpligt att slipa bladet ungefär en gång om året för att bibehålla en vass kant. ANMÄRKNING Tvätta inte bladet med vatten; annars kan det rosta eller skadas på annat sätt.

2. Smörjning av bladet

Vid trimning kan sav fastna på bladkanten och öka belastningen och använda upp batteriet fortare. Använd maskinolja (eller cykelolja el. liknande) för att smörja bladet och torka av bladet med en trasa. Föratt förhindra att bladet rostar ska du se till smörja bladet efter varje användningstillfälle samt när det inte ska användas under en längre tid, innan du sätter bladet i bladfodralet.

3. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle sitta löst, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

4. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

5. Rengöring av höljet

När häcksaxen blir smutsig, torka av den med en torr, mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg för att rengöra höljet, då det kan få plasten att lösas upp.

6. Transport av verktyget

Ta bort batteriet och fast bladfodralet på bladet innan du bär detta verktyg. Om du bär det utan bladfodralet kan det hända att bladet kommer i kontakt med din kropp och orsaka skada.

Förvara häcksaxen på ett låst, barnsäkert ställe där temperaturen inte överstiger 40°C. ANMÄRKNING Se till att batteriet är fulladdat om det ska förvaras för en längre tid (tre månader eller mer). Batterier med lägre kapacitet kommer kanske att laddas ur om de lagras för en längre tid. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. Längre förvaring av batterier med en låg laddning kan resultera i försämrad prestanda, väsentligt minskad användningstid för batterier och det kan också leda till att batterier inte kan behålla en laddning. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, kontrollera batterierna. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. 0000BookCH36DL.indb640000BookCH36DL.indb64 2014/09/0316:59:422014/09/0316:59:4265 Svenska FELSÖKNING Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat Hitachi servicecenter. Symptom Möjlig orsak Åtgärd Laddare Laddarindikatorn tänds inte. Nätkontakten är inte ansluten till ett vägguttag. Anslut nätkontakten till ett vägguttag. Batteriet är inte ordentligt anslutet till laddaren. Sätt i batteriet så att det sitter ordentligt i laddaren. Batteriet eller laddarelektroderna är smutsiga. Rengör elektroderna med bomullspinne eller annat verktyg. Batteriet är extremt hett. Låt batteriet svalna innan det laddas. Laddningslampan släcks inte efter 4 timmars laddning. Batteriet eller laddaren fungerar inte. Koppla ur nätkontakten och rådfråga din återförsäljare eller Hitachis auktoriserade servicecenter. Verktyg Fungerar inte. Batteriet har inte satts i på rätt sätt. Ta bort batteriet från verktygets batterifack och avlägsna eventuella föroreningar. Undersök även om batterielektroderna är smutsiga. Tryck in batteriet tills det snäpps på plats. Föroreningar har fastnat i bladet. Om det fi nns föroreningar i bladet, ta bort batteriet och använd tänger eller liknande verktyg för att avlägsna dem. Var ytterst försiktig då verktyget kan gå igång när föroreningarna har avlägsnats. Bladets funktion kan även förhindras av sav eller rost. Avlägsna sav eller rost med stålborste eller liknande verktyg. Verktyget har använts till tungt arbete. Detta orsakas av en funktion som skyddar batteriet genom att stänga av motorn när verktyget utsätts för kraftig belastning. Släpp kontakten och avlägsna det som orsakade belastningen, och dra sedan tillbaka kontakten för att fortsätta arbetet. Verktyget trimmar inte väl. Bladet har blivit slött. Avlägsna sav eller rost med stålborste eller liknande verktyg och använd fi l brynsten för att slipa bladet. Om bladet ändå inte blir vasst har det nått slutet av sin livslängd. Ersätt bladet med ett nytt blad. Bladet stannande p.g.a. att det användes till att beskära en gren vars bredd överskred bladets skärkapacitet. ANMÄRKNING Arbete som upprepade gånger orsakar att bladet stannar kommer slutligen att skada motorn. Vissa trädgårdsträd har mycket hårt trä och kan vara bortom verktygets kapacitet även om tjockleken är normal. Use a pair of pruning shear to remove thick branches before starting work. Ett snett snitt kan också överskrida verktygets kapacitet, eftersom längden på snittet är större. Se till att trimma tjocka grenar vinkelrätt. 0000BookCH36DL.indb650000BookCH36DL.indb65 2014/09/0316:59:422014/09/0316:59:4266 Svenska Viktigt meddelande för batterier till Hitachi batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar Hitachi Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad Hitachi serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 94 dB (A) A-vägd ljudtrycksnivå: 75 dB (A) Osäkerhet K: 3 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745. Ingen belastning:

1) Sikring på arbeidsområdet

Vi tillkännagiver med eget ansvar att denna produkt överensstämmer med standard eller standardiserings dokument EN60745-1, EN60745- 2-15, EN60335, EN55014-1, EN55014-2 och EN61000 i enlighet med direktiven 2004/108/EF, 2006/95/EF, 2006/42/EF och 2000/14/EF. Denna produkt efterlever även RoHS-direktiv 2011/65/EU.

Typ av utrustning: Häcksax

Konformitetsbedömningsmetod: Annex V

Uppmätt ljudstyrkenivå: 92 dB
