BRUKSANVISNING CH 22EAP HITACHI

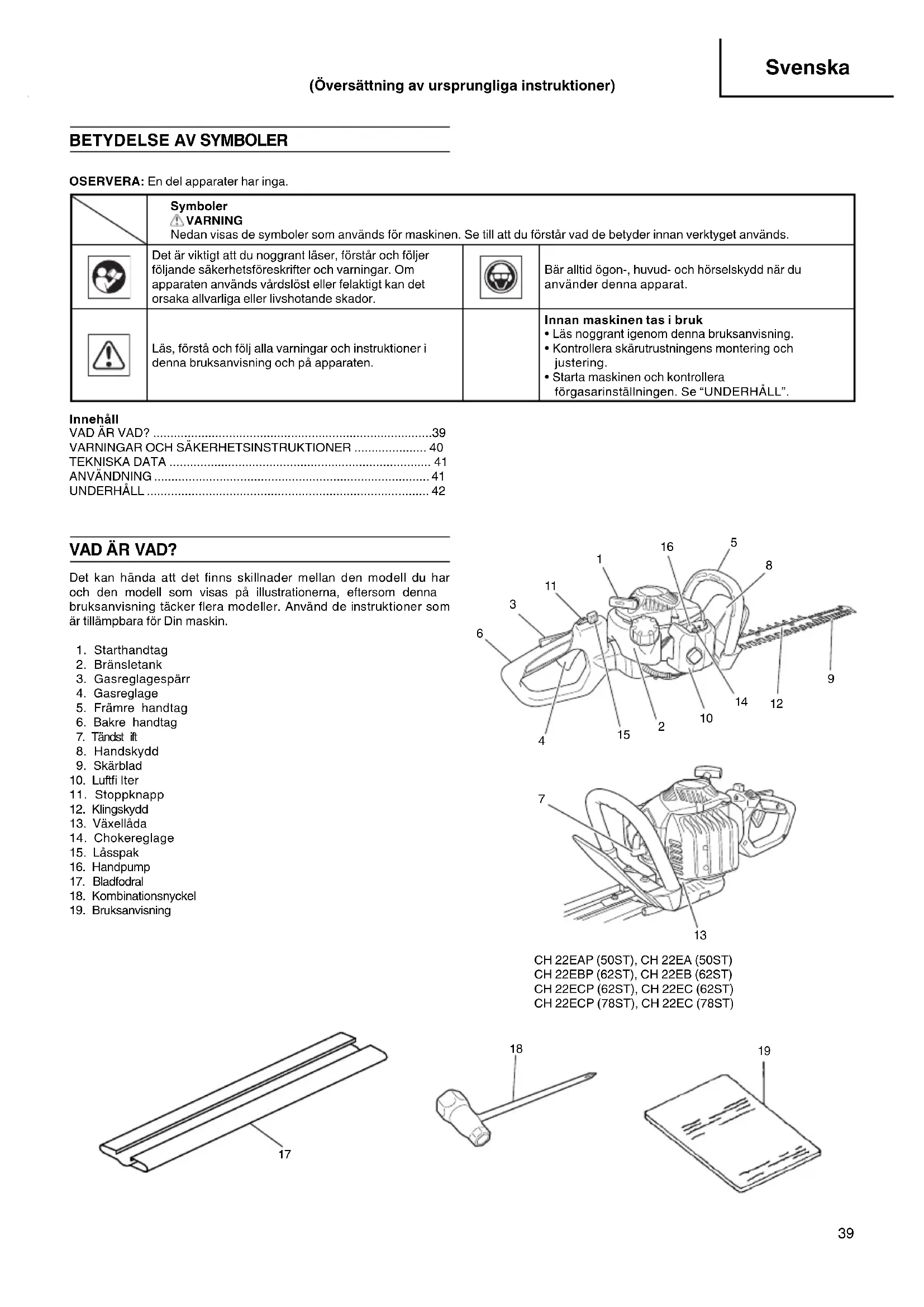

OSERVERA: En del apparater har inga. Symboler VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om apparaten används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador. Bär alltid ögon-, huvud- och hörselskydd när du använder denna apparat. Läs, förstå och följ alla varningar och instruktioner i denna bruksanvisning och på apparaten. Innan maskinen tas i bruk

• Läs noggrant igenom denna bruksanvisning.

• Kontrollera skärutrustningens montering och justering.

• Starta maskinen och kontrollera förgasarinställningen. Se “UNDERHÅLL”. Innehåll

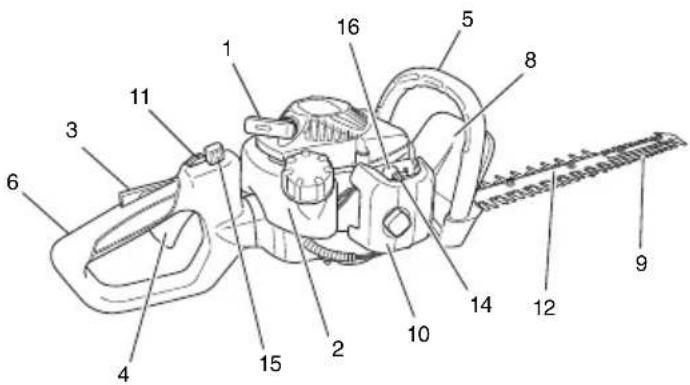

TEKNISKA DATA ............................................................................ 41 ANVÄNDNING ................................................................................ 41 UNDERHÅLL .................................................................................. 42 VAD ÄR VAD? Det kan hända att det fi nns skillnader mellan den modell du har och den modell som visas på illustrationerna, eftersom denna bruksanvisning täcker fl era modeller. Använd de instruktioner som är tillämpbara för Din maskin.

PERSONSKADOR. Läs noga igenom instruktionerna för korrekt hantering, iordningställande, underhåll, start och stopp av häcktrimmern. Bekanta dig med alla reglage och rätt användning av häcktrimmern. Användarens säkerhet ○ Använd alltid ansiktsskydd eller skyddsglasögon. ○ Använd alltid kraftiga, långa byxor, stadiga skor och handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd. ○ Använd inte redskapet medan du är trött, sjuk eller påverkad av alkohol, droger eller mediciner. ○ Låt aldrig ett barn eller en oerfaren person använda maskinen. ○ Se upp för överhängande strömkablar. ○ Bär hörselskydd. ○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Avgaserna kan vara livsfarliga att inandas. ○ Håll handtagen fria från olja och bränsle. ○ Håll händerna borta från skärande delar. ○ Fatta eller håll inte apparaten i de skärande delarna. ○ Se alltid till att kedjan har stannat innan du sätter ned redskapet när det har stängts av. ○ När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Hand-arm- vibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner. ○ Om skärmekanismen stöter emot ett främmande föremål eller om häcktrimmern böörjar ge ifrån sig konstiga ljud eller börjar vibrera, koppla bort strömmen och vänta tills häcktrimmern har stoppat helt. Koppla bort tändstiftsvajern från tändsiftet och utför följande steg:

• Kontrollera om häcktrimmern är skadad;

• Kontrollera om det fi nns lösa delar och spänn dem i så fall;

• Byt ut eventuella skadade delar mot reservdelar med samma specifi kationer. VARNING ○ Antivibrationssystemet garanterar inte att du inte får hand- arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillstånd. Om något av symptomen ovan uppstår sök omedelbart medicinsk hjälp. ○ Om du använder medicinska hjälpmedel i form av elektriska eller elektroniska instrument, som t ex en pacemaker, måste du rådgöra med din läkare och med instrumentets tillverkare, innan du använder elektrisk utrustning. ○ Om ett främmande föremål fastnar i bladet ska du stänga av motorn, vänta tills häcktrimmern har svalnat och därefter försiktigt avlägsna det främmande föremålet med en tång eller liknande. Var försiktig när du avlägsnar det främmande föremålet, eftersom bladet kan börja röra sig pga. frigjord spänning. Redskapets säkerhet ○ Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Se efter så att det inte förekommer något bränsleläckage och kontrollera att alla fästen är på plats och är ordentligt åtdragna. ○ Byt ut delar som är spräckta, ytskadade eller skadade på annat sätt innan du använder redskapet. ○ Låt inte någon stå i närheten vid justering av förgasaren. ○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap. VARNING Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för. Bränslesäkerhet ○ Blanda och hantera bränslet utomhus och på en plats där det inte fi nns någon risk för gnistor eller öppen eld. ○ Använd kärl som är godkända för bränslehantering. ○ Ta aldrig av bränslelocket eller tillsätt bränsle medan häcktrimmern är igång. Låt motor och avgaskomponenter svalna innan du fyller på bränsle. ○ Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet. ○ Fyll aldrig på bränsle inomhus. ○ Torka upp utspillt bränsle före start av motorn. ○ Flytta redskapet minst 3 m från tankningsplatsen före start av motorn. ○ Stanna motorn innan du tar av bränslepåfyllningslocket. ○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut. ○ Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, etc. VARNING Bränsle kan lätt antändas eller explodera och är farligt att andas in, varför man bör vara extra försiktig vid hantering och påfyllning av bränsle. Arbetssäkerhet ○ Försök inte att klippa annat material än häckar, buskar, träd och dylikt. ○ Granska arbetsytan före varje arbetsinsats. Avlägsna alla föremål som kan kastas iväg eller trassla in sig. ○ Använd en mask för andningsskydd vid klippning av växter besprutade med insektsmedel. ○ Håll obehöriga så som barn, djur, åskådare och medhjälpare utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig. ○ Håll redskapet stadigt med båda händerna. ○ Se till att du står stadigt och med god balans. Sträck dig inte. ○ Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går. ○ Undvik att arbeta med saxen över axelhöjd. Använd ALDRIG saxen när du står på en stege, i ett träd eller på något ostadigt underlag. ○ Om verktyget fl yttas till en ny arbetsplats, måste man försäkra sig om, att motorn är avstängd och alla skärtillsatser har stannat. ○ Sätt aldrig ner maskinen på marken, så länge den är i gång. ○ Ha alltid en första-hjälpen-väska till hands, när du använder elektrisk utrustning. ○ Starta eller använd motorn aldrig i slutna rum eller byggnader eller i närheten av antändbar vätska. Att andas in avgaser innebär livsfara. Skötselsäkerhet ○ Underhåll redskapet enligt anvisningarna. ○ Ta bort tandkabeln från tändstiftet innan utförande av underhållsarbeten med undantag från förgasarjusteringar. ○ Låt inte någon stå i närheten vid justering av förgasaren. ○ Använd endast Hitachi:s original utbytesdelar av de typer som tillverkaren rekommenderar. ○ När häcktrimmern har stängts av för service, inspektion eller förvaring, koppla bort strömkällan, koppla bort tändstiftsvajern och kontrollera att alla rörliga delar har stannat helt. Låt häcktrimmern svalna innan du utför inspektion, justering osv. Transport och förvaring ○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen. ○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport i ett fordon. ○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut. 000BookCH22EAP(50ST)WENE.indb40000BookCH22EAP(50ST)WENE.indb40 2012/01/1610:11:452012/01/1610:11:4541 Svenska ○ Förvara redskapet oåtkomligt för barn. ○ Rengör och underhåll apparaten noggrant och förvara den på en torr plats. ○ Se till att stoppknappen är avslagen vid transport eller förvaring. ○ Täck över klingan med ett transportskydd vid transport i ett fordon eller vid förvaring. Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta Hitachi:s återförsäljare om du behöver hjälp. Var särskilt uppmärksam på avsnitt som föregås av följande ord: TEKNISKA DATA VARNING Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall. VIKTIGT Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning. OBSERVERA Information som är viktig för att klargöra en åtgärd och därmed undvika misstag. VIKTIGT Ta inte isär rekylstartaren, eftersom det är lätt att skada sig på rekylfjädern. MODELL CH22EAP (50ST) CH22EA (50ST) CH22EBP (62ST) CH22EB (62ST) CH22ECP (62ST) CH22EC (62ST) CH22ECP (78ST) CH22EC (78ST) Motorstorlek (ml) 21,1 Tändstift NGK BMR 7A (Europa och Australien) eller Champion CJ 6 (andra regioner) Bränsletankens rymd (l) 0,30 Torrvikt (kg) 4,5 4,8 5,3 5,5 Total klipplängd (mm) 500 620 620 780 Typ av knivblad Ljudtrycksnivå LpA (dB (A))(ISO 10517) 89 89 89 89 Ljudeff ektnivå Lw misurata (dB (A)) (2000/14/EC) 108 108 108 108 LwA (dB (A)) 112 Vibrationsnivå (m/s

) (ISO 10517) Främre handtag Bakre handtag 7,3 5,9 14,8 7,4 2,6 2,8 2,6 2,8 OBSERVERA Överensstämmande buller- och vibrationsnivåer har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidsfördelning: ISO 10517.....1/5 tomgång, 4/5 körning. 2000/14/EC.....endast körning.

• Rätt till ändringar förbehålls. ANVÄNDNING Bränsle (Bild 1) VARNING Saxen är utrustad med en tvåtaktsmotor. Kör alltid motorn med oljeblandad bensin. Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet. Bränsle ○ Använd alltid 89-oktanig blyfri bensin. ○ Använd tvåtaktsolja eller en blandning mellan 25:1 och 50:1, angående mängd se uppgift på oljefl askan eller fråga en Hitachi- återförsäljare. ○ Om originalolja inte fi nns använd en olja av hög kvalitet med tillsats av ett antioxidationsmedel och uttrycklig märkning för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer). ○ Använd aldrig motorolja (10 W/30) eller spillolja. ○ Blanda alltid bensin och olja i en separat ren behållare. Börja alltid med att fylla i halva bensinmängden. Häll därefter i hela mängden olja. Blanda (skaka) blandningen. Häll sedan i återstående mängd bensin. Blanda (skaka) blandningen ordentligt innan blandningen hälls i bränsletanken. Bränslepåfyllning VARNING (Bild 2) ○ Stanna alltid motorn vid bränslepåfyllning. ○ Öppna bränsletankens lock (1) långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner. ○ Dra åt tanklocket ordentligt efter tankning. ○ Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn. Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren. Start VIKTIGT Kontrollera före start att skärbladen inte kan hugga tag i något föremål.

1. Sätt strömbrytaren (2) till läge ON (A). (Bild 3)

• Pumpa på handpumpens blåsa (4) tills bränslet strömmar in i blåsan eller returledningen (om sådana fi nns). (Bild 4)

2. Tryck ner gasreglagespärren (3), dra in gasreglaget, släpp

sedan gasreglaget först och sedan gasreglagespärren. Nu är gasreglaget spärrat i startläge. (Bild 3)

3. Skjut chokespaken (5) till läge CLOSED (stängd) (B). (Bild 5)

5. Flytta tillbaka chokespaken till läge RUN (öppen) (C), när du

hör, att motorn försöker starta. Dra sedan kraftigt i startsnörets handtag igen. 000BookCH22EAP(50ST)WENE.indb41000BookCH22EAP(50ST)WENE.indb41 2012/01/1610:11:452012/01/1610:11:4542 Svenska OBSERVERA Om motorn inte startar upprepa moment 2 till 4.

6. När motorn startat varmkör motorn i cirka 2-3 minuter innan den

belastas. Klippning Arbeta alltid med högt varvtal för att vidmakthålla tillräcklig klippningshastighet. Vid trimning av häckar, håll trimmern så att bladen är mellan 15 och 30 grader från horisontalplanet och sväng trimmern i en båge mot häckens kant för att klippresterna ska trilla av. Vid trimning av sidorna på häcken håll bladet vertikals och klipp med svepande rörelser. OBSERVERA ○ Flerstegsvridhandtag (Bild 7) Det bakre handtaget kan vridas i 90 grader för att ge en bekväm arbetsställning och möjliggöra olika skärvinklar. Handtaget kan låsas i fem olika positioner. Innan du ställer om det bakre handtaget, bör du försäkra dig om, att verktyget går på tomgång eller att motorn är avstängd. ○ Verktyget stängs av automatiskt, om man trycker på gasspaken, medan handtaget INTE är låst i ett av de fem förinställda lägen. Försök aldrig att använda verktyget utan att det bakre handtaget är korrekt låst i ett av dessa lägen. För att kunna vrida på handtaget måste man trycka på låsspaken (6). Tryck på låsspaken (6) för att frigöra låset så att handtaget kan vridas. Rotera handtaget till önskat låst 0°, 45° eller 90° läge och lossa låsarmen (6) för att låsa handtaget på plats.

Stopp av motorn (Bild 8) Minska motorvarvtalet och skjut strömbrytaren till stoppläge (F). UNDERHÅLL

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL

FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORREDSKAP ELLER INDIVIDER. Förgasarjustering (Bild 9) VARNING ○ Skärbladen kan röra sig under inställning av förgasaren. ○ Starta aldrig motorn utan att kopplingskåpan sitter på plats. Kopplingen kan annars lossa och orsaka personskador. I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken justeras förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet: T = Justerskruv för tomgångsvarvtal. Tomgångsjustering (T) Kontrollera att luftfi ltret är rent. Vid korrekt inställt tomgångsvarvtal roterar inte kedjan. Om justering är nödvändig vrid T-skruven medurs med motorn igång tills kedjan börjar rotera. Vrid skruven därefter moturs tills kedjan slutar att rotera. Rätt tomgångsvarvtal har uppnåtts när motorn går jämnt i alla lägen på ett varvtal som är lägre än det då kedjan börjar rotera. Kontakta Hitachi-återförsäljare om kedjan fortfarande roterar efter justeringen. Luftfi lter (Bild 10) Luftfi ltret måste rengöras från damm och smuts för att undvika: ○ Felaktig förgasarfunktion. ○ Startsvårigheter. ○ Eff ektsänkning. ○ Onödigt slitage av motordelar. ○ Onormal bränsleförbrukning. Rengör fi ltret dagligen eller oftare om motorsågen används på speciellt dammiga arbetsområden. Rengöring av luftfi lter Ta bort luftfi lterkåpan och fi ltret. Tvätta det i varmt tvålvatten. Kontrollera att fi ltret är torrt innan det monteras. Ett luftfi lter som har används länge kan inte rengöras helt och hållet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat fi lter måste alltid bytas ut. OBSERVERA Dränk elementet i tvåtaktsolja eller motsvarande olja för mättning. Kläm elementet så ordentligt att oljan sprids ut och ingen överfl ödig olja fi nns kvar. Tändstift (Bild 11) Tändstiftet påverkas av: ○ Felaktig förgasarinställning. ○ Felaktig bränsleblandning (för mycket olja i bensinen). ○ Smutsig luftfi lter. ○ Svåra arbetsförhållande (t.ex. kyla). Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om så behövs. Korrekt avstånd är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända. OBSERVERA I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte. Skärbladen (Bild 12, 13) Skärbladen är monterade på bladstyrningen med fyra, fem eller sex bultar. Dessa bultar dras åt med ett spelrum så att skärbladen kan röra sig fritt. När spelet är för litet Skärbladen rör sig inte ordentligt och glidytorna kan komma att fastna. När spelet är för stort Skärbladen klipper inte ordentligt. Justering av spelet
