INSTRUKCJA OBSŁUGI CH 36DL HITACHI

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HITACHI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 0000BookCH36DL.indb990000BookCH36DL.indb99 2014/09/0316:59:442014/09/0316:59:44100 Polski f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia moż e być przyczyną poważnych obrażeń. b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń. c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłą czać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia. d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń. e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy, odzież i rękawice przed kontaktem z ruchomymi częściami urządzenia. Luźna odzie ż, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia. g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

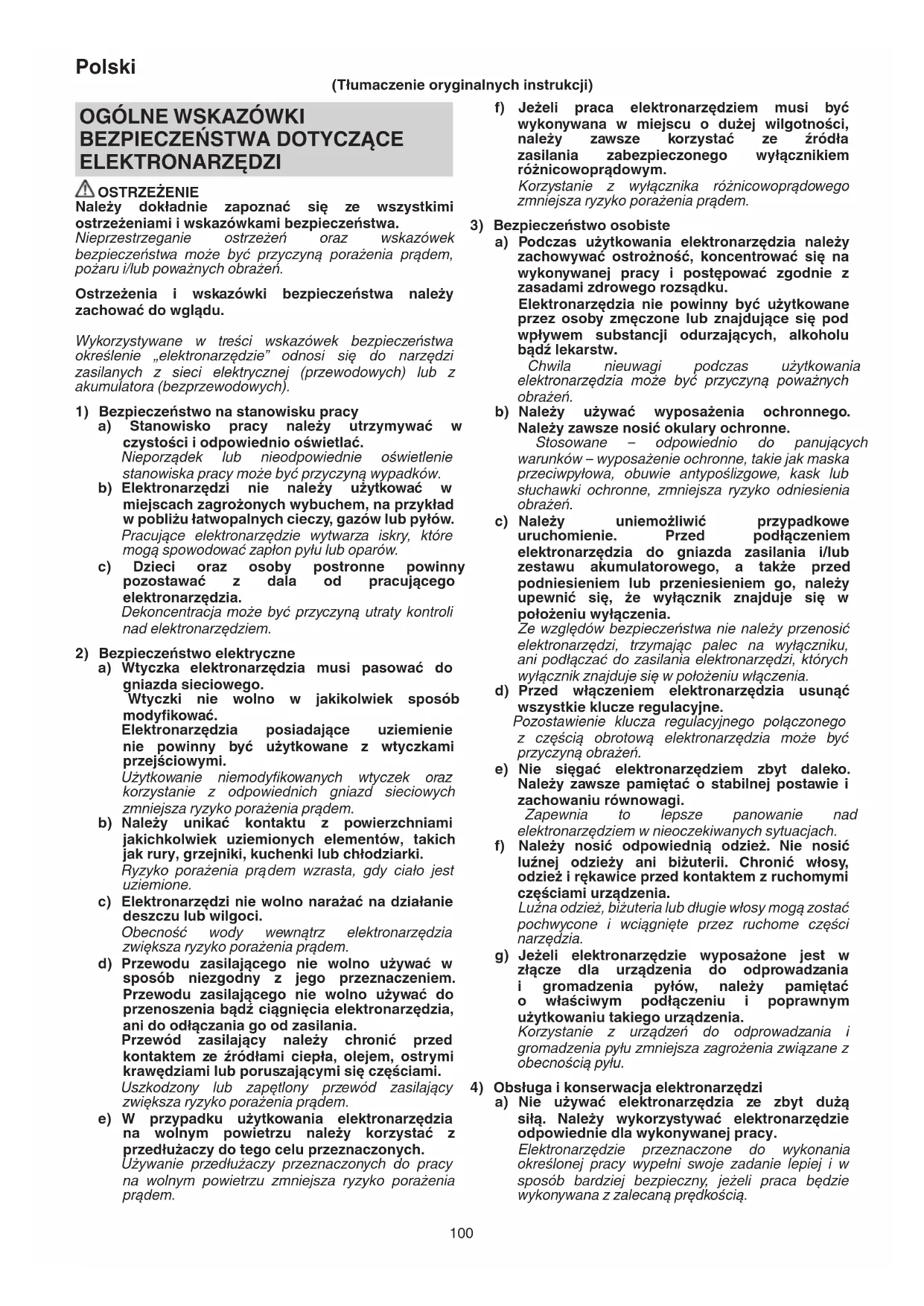

ELEKTRONARZĘDZI OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa. Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu. Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków. b) Elektronarzędzi nie nale ży użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów. c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyfi kować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfi kowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem. b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prą dem wzrasta, gdy ciało jest uziemione. c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem. d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem. e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych. Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem. (Tłumaczenie oryginalnych instrukcji) 0000BookCH36DL.indb1000000BookCH36DL.indb100 2014/09/0316:59:442014/09/0316:59:44101 Polski b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione. c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy urządzenie nie będzie używane przez dłuższy czas wtyczkę elektronarzędzia należy odłączyć od źródła zasilania i/lub zestaw akumulatorowy od elektronarzędzia. Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia. d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarz ędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie. e) Elektronarzędzia należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi. f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tn ące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim. g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

5) Obsługa i konserwacja elektronarzędzia

akumulatorowego a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych. b) Do zasilania elektronarzędzi należ y używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru. c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru. d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifi kowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia. UWAGA Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

OSTRZEŻNIA BEZPIECZEŃSTWA

DOTYCZĄCE UŻYWANIA NOŻYC DO ŻYWOPŁOTU ○ Wszystkie części ciała należy trzymać z dala od noża tnącego. Nie należy usuwać pociętego materiału lub trzymać za materiał podczas ruchu noża. Przed usuwaniem zablokowanego materiału należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. Chwila nieuwagi podczas użytkowania nożyc do żywopłotu może być przyczyną poważnych obrażeń. ○ Nożyce do żywopłotu należy przenosić za rączkę z zatrzymanym ostrzem nożyc. W czasie transportu lub przechowywania nożyc do żywopłotu, należy zawsze przechowywać w pokrowcu na urz ądzenie tnące. Prawidłowa obsługa nożyc do żywopłotu zmniejszy niebezpieczeństwo obrażeń osobistych spowodowanych nożem tnącym ○ Elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie uchwytów, ponieważ ostrze tnące może się zetknąć z ukrytym przewodem. Dotknięcie przez ostrza tnące przewodu "pod napięciem" sprawi, że "pod napięciem" będą odsłonięte, metalowe elementy elektronarzędzia, co może spowodować porażenie prądem elektrycznym operatora. ○ Kabel należy prowadzić z dala od miejsca cięcia. Podczas cięcia kabel może znajdować się w przycinanym krzewie i może zostać przypadkowo przecięty nożem.

1. Przed rozpoczęciem pracy należy upewnić się, że w

miejscu cięcia nie ma kabli zasilających. Zetknięcie noża z kablem może spowodować porażenie prądem elektrycznym, zwarcie doziemne i inne wypadki.

2. Aby zapobiec obrażeniom, narzędzie podczas używania

należy trzymać mocno obydwiema rękami.

3. Ręce i wszystkie części ciała należy trzymać z dala

od noża, aby zapobiec kontaktowi z nożem, co spowodowałoby obrażenia.

4. Upewnij się, że nóż i wszystkie akcesoria są prawidłowo

zainstalowane. Nieprawidłowa instalacja może spowodować poluzowanie noża lub akcesoriów, a w rezultacie obrażenia. 0000BookCH36DL.indb1010000BookCH36DL.indb101 2014/09/0316:59:442014/09/0316:59:44102 Polski

5. Przed rozpoczęciem pracy należy sprawdzić, czy nóż nie

jest pęknięty, zdeformowany lub nadmiernie zużyty. Nie należy używać noża w takim stanie, ponieważ mógłby on się złamać i spowodować obrażenia.

6. Nie należy używać narzędzia do cięcia drutu,

metalowych płyt lub innych twardych obiektów. Może to spowodować uszkodzenie narzędzia i obrażenia.

7. Jeśli narzędzie nie działa normalnie i generuje dziwny

dźwięk należy je natychmiast wyłączyć oraz sprawdzić i naprawić.

8. Jeśli narzędzie upadnie lub zostanie uderzone o jakichś

obiekt należy sprawdzić nóż i korpus pod ką tem pęknięć i deformacji. Używanie uszkodzonego, zdeformowanego lub pękniętego noża może spowodować obrażenia.

9. Nie należy demontować noża. Może to spowodować

10. Ten produkt podczas działania generuje drgania.

Powoduje to fi zyczne zmęczenie podczas długotrwałej pracy, dlatego należy unikać nieprawidłowej postawy i wykonywać częste przerwy na odpoczynek. Przy krótkich przerwach podczas pracy należy natychmiast przerwać pracę, aby dać odpocząć zmęczonym palcom, rękom, ramionom lub barkom.

11. Podczas obsługi noża w celu zabezpieczenia rąk należy

zakładać rękawice lub szmaty zabezpieczające ręce. Nieostrożna obsługa mo że spowodować obrażenia. 12 Nie należy nadmiernie naciskać noża podczas cięcia, ponieważ może to spowodować jego uszkodzenie.

13. Podczas cięcia nóż silnie się rozgrzewa. Aby zapobiec

poparzeniu nie należy go dotykać.

14. Podczas pracy na wysokości należy sprawdzić, czy nikt

nie stoi poniżej. Przypadkowe upuszczenie narzędzia lub innego obiektu może spowodować obrażenia znajdujących się poniżej osób.

15. Aby zapobiec wypadkom spowodowanym brakiem

widoczności narzędzia, nigdy nie należy pozostawiać uruchomionego narzędzia bez nadzoru na podstawie lub na podłodze.

16. Nie należy narażać narzędzia na działanie środków

owadobójczych i inne środki chemiczne. Tego rodzaju chemikalia, mogą spowodować pęknięcie i inne uszkodzenia.

17. Nie zabezpieczać przedniego przełącznika lub spustu,

gdy są wyciągnięte. Omyłkowe pociągnięcie może sprawić, że narzędzie zacznie nagle pracować, powodując obrażenia.

1. Baterię należy zawsze ładować w temperaturze 0 -

40°C. Ładowanie baterii w temperaturze wykraczającej poza zakres temperatur 0 - 40°C, może uniemożliwiać prawidłowe ładowanie i skrócić żywotność baterii. Najbardziej odpowiednia do ładowania jest temperatura od 20 do 25°C.

2. Kiedy jeden cykl ładowania jest skończony, odstaw

ładowarkę na około 15 minut przed ponownym cyklem ładowania akumulatora. Nie należy ładować baterii dłużej niż 2 godziny.

3. Nie dopuszczaj, by obce przedmioty mogły dostać się

do wnętrza otworu wsuwowego przeznaczonego dla akumulatora.

4. Nigdy sam nie rozkładaj akumulatora i ładowarki.

5. Nie dopuszczaj do zwarcia w akumulatorze. Zwarcie

w akumulatorze spowoduje jego rozładowanie i przegrzanie, oraz może spowodować przepalenie się lub zniszczenie akumulatora.

6. Nie wrzucaj akumulatora do ognia gdyż grozi to

BEZPIECZEŃSTWA Podczas zdejmowania osłony noża OSTRZEŻENIE Narzędzie należy wyłączyć i wyjąć z niego baterię, przed założeniem i zdjęciem osłony noża. UWAGA Aby zapobiec obrażeniom należy zachować ostrożność podczas umieszczania noża w osłonie. Podczas zmiany prędkości WSKAZÓWKA Akumulator musi być zamontowany do korpusu a spust głównego uchwytu musi być zwolniony, gdyż w przeciwnym razie diody LED nie zaświecą się, nawet jeżeli naciśnięty zostanie przycisk selektora. Podczas sprawdzania poziomu naładowania akumulatora WSKAZÓWKA ○ Akumulator musi być zamontowany do korpusu a spust głównego uchwytu musi być zwolniony, gdyż w przeciwnym razie diody LED nie zaświecą się, nawet jeżeli naci śnięty zostanie przycisk selektora. ○ Korzystając z zasilacza w plecaku (BL36200) należy sprawdzić poziom naładowania akumulatora na wyświetlaczu poziomu naładowania akumulatora w zestawie plecakowym. Szczegółowe informacje znajdują się w instrukcji obsługi BL36200. Podczas użytkowania OSTRZEŻENIE ○ Aby zapobiec wypadkom należy upewnić się, że w obszarze pracy nie ma ludzi. ○ Aby zapobiec obrażeniom spowodowanym gałązkami i wiórami drewna, do pracy należy zakładać okulary ochronne. ○ Nie należy używać narzędzia do cięcia drutu, metalowych płyt lub innych twardych obiektów. Może to spowodować uszkodzenie narzędzia i obrażenia. UWAGA ○ Przed użyciem sekatora akumulatorowego należy przeciąć grube gałęzie nożycami ogrodniczymi. Aby zapobiec przeciąż eniu, nie należy wymuszać działania urządzenia. ○ Narzędzie należy wyłączyć natychmiast po zablokowaniu na zbyt grubej gałęzi. Nie należy pozwalać na blokowanie silnika, ponieważ może to spowodować jego uszkodzenie. ○ Podczas przycinania wysokich drzew w ogrodzie należy użyć wytrzymałą drabinę. ○ Należy używać wyłącznie do przycinania krzewów. WSKAZÓWKA ○ Przed rozpoczęciem pracy i co godzinę, nóż należy smarować (używając maszyny do szycia, oleju mineralnego, itd.). Należy użyć odpowiednią ilość oleju i usunąć jego nadmiar. ○ Podczas pracy (na przykład, podczas wykonywania przerw na odpoczynek) nie należy pozostawiać narzędzia bezpo średnio na słońcu lub w miejscu o wysokiej temperaturze. Uniemożliwi to prawidłowe chłodzenie i spowoduje uszkodzenie. ○ Nie należy używać narzędzia do pracy przekraczającej jego możliwości. Tego rodzaju obciążenie może spowodować zablokowanie silnika lub spowolnienie i uszkodzenie. 0000BookCH36DL.indb1020000BookCH36DL.indb102 2014/09/0316:59:442014/09/0316:59:44103 Polski ○ Nie należy używać narzędzia do przycinania trawników lub wycinania chwastów. Trawa lub chwasty mogą przywierać do noża. ○ Grube gałęzie należy wycinać poprzez delikatne naciskanie noży do gałęzi.

UWAGI DOTYCZĄCE AKUMULATORA

LITOWO-JONOWEGO W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania. W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy.

W takim wypadku akumulator należy niezwłocznie naładować.

2. Silnik może się wyłączyć w przypadku przeciążenia

elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciąż enia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

3. Jeżeli w warunkach intensywnej pracy akumulator się

przegrzeje, może to spowodować przerywanie zasilania z akumulatora. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane. Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek. OSTRZEŻENIE Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na

akumulatorze. ○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator. ○ Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni. ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem. ○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

2. Akumulatora nie wolno nakłuwać ostrymi przedmiotami,

takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

3. Nie używać akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie korzystać z akumulatora umieszczonego z

odwróconą biegunowością.

5. Nie podłączać akumulatora bezpośrednio do gniazda

sieciowego lub gniazda zapalniczki samochodowej.

6. Nie używać akumulatora do celów innych, niż zgodne z

jego przeznaczeniem.

7. Jeśli ładowanie akumulatora nie powiedzie się, nawet

po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

8. Nie poddawać akumulatora działaniu wysokiej

temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

9. W przypadku wycieku lub pojawienia się nieprzyjemnego

zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

10. Nie używać akumulatora w miejscach, w których

generowane są silne, elektryczne ładunki statyczne.

11. Jeśli w trakcie użytkowania, ładowania lub

przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania. UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do

oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą,

miejsce kontaktu należy natychmiast dokładnie przemyć czyst ą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulatora

stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy. OSTRZEŻENIE W razie kontaktu styków akumulatora litowo-jonowego z przedmiotami przewodzącymi prąd elektryczny może wystąpić zwarcie, które grozi wybuchem pożaru. Należy przestrzegać zamieszczonych poniżej zaleceń dotyczących przechowywania akumulatora. ○ Nie należy przechowywać akumulatora wraz z przedmiotami przewodzącymi prąd elektryczny, takimi jak opiłki metalu, gwoździe, druty stalowe, druty miedziane lub wszelkie inne przewody. ○ Aby uniknąć zwarcia, akumulator powinien być zamontowany w elektronarzędziu lub zabezpieczony pokrywą , tak aby otwory wentylacyjne były szczelnie zakryte. (Patrz Rys. 1) SYMBOLE OSTRZEŻENIE Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe. CH36DL: Sekator akumulatorowy Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa. Nie należy używać elektronarzędzia podczas deszczu lub pozostawiać go na zewnątrz podczas deszczu. Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2002/96/ WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji. 0000BookCH36DL.indb1030000BookCH36DL.indb103 2014/09/0316:59:442014/09/0316:59:44104 Polski Włączanie Wyłączanie Wyjmowanie akumulatora Przycisk selektora 1 świecąca dioda LED: 1000 min

2 świecące diody LED: 1170 min

3 świecące diody LED: 1330 min

4 świecące diody LED: 1500 min

2 świecące diody LED: Wystarczający poziom naładowania akumulatora. 1 świecąca dioda LED: Akumulator w połowie rozładowany. Brak świecących diod LED: Bardzo niski poziom naładowania akumulatora. Jak najszybciej naładować. AKCESORIA STANDARDOWE Oprócz narzędzia w zestawie znajdują się akcesoria wymienione w poniższej tabeli. CH36DL LBR NN Ładowarka 1 — Akumulator 1 — Osłona noża11 Pokrywa komory akumulatora 1 — Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia. ZASTOSOWANIA ○ Dokładne cięcie żywopłotów ○ Cięcie i przycinanie drzew w ogrodzie SPECYFIKACJE TECHNICZNE Model CH36DL Prędkość bez obciążenia 1000 – 1500 min

Rozmiar noża (Szerokość cięcia) 560 mm Akumulator BSL3620: litowo-jonowy 36 V (2,0 Ah 10 ogniwa) Masa 4,0 kg Czas ciągłego działania (w zależności od warunków pracy) Około 35 minut ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda

sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego, lampka kontrolna będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Pewnie wkładaj baterię do ładowarki, aż będzie widoczna linia pokazana na Rys. 2.

Po włożeniu akumulatora do ładowarki rozpocznie się ładowanie, a lampka pilot będzie świecić ciągłym, czerwonym światłem. Po pełnym nał adowaniu akumulatora lampka kontrolna będzie migała na czerwono (co 1 sekundę). (Patrz Tabela 1.) (1) Wskazania lampki kontrolnej Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora. Model UC36YRSL Napięcie ładowania 14,4 V – 36 V Masa 0,7 kg WSKAZÓWKA W związku z prowadzonym przez fi rmę HITACHI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 0000BookCH36DL.indb1040000BookCH36DL.indb104 2014/09/0316:59:442014/09/0316:59:44105 Polski Tabela 1 Wskazania lampki kontrolnej Lampka zaświeci lub zacznie migać na czerwono. Przed ładowaniem Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) W trakcie ładowania Pali się Pali się nieprzerwanie. Ładowanie zakończone Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Ładowanie jest niemożliwe Miga szybko Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) Wadliwe działanie akumulatora lub ładowarki. Lampka zaświeci na zielono. Oczekiwanie z powodu przegrzania Pali się Pali się nieprzerwanie. Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu akumulatora) ○ Kiedy lampka kontrolna miga szybko na czerwono (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego. ○ Ponieważ wbudowany mikrokomputer ładowarek potrzebuje około 3 sekund do potwierdzenia, że akumulator ładowany w UC36YRSL został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany.

Działanie Rysunek Strona Wkładanie pokrywy komory akumulatora

Wyjmowanie i wkładanie akumulatora 3 200 Włączanie 4 200 Wyłączanie 5 200 Osłona noża 6 200 Regulacja prędkości 7 201 Poziom naładowania akumulatora 8 201 Ostrzenie noża 9 201 Wybór akcesoriów WSKAZÓWKA BL36200… Szczegółowy opis działania znajduje się w instrukcji obsługi BL36200. ― 202 (2) Informacje na temat zakresu temperatury dla akumulatora. Informacje na temat zakresu temperatury dla akumulatora zostały zamieszczone w Tabeli 2; przed ładowaniem rozgrzany akumulator należy pozostawić do ostygnięcia. Tabela 2 Zakres ładowania akumulatorów Akumulatory Zakres temperatury, w którym akumulator może być ładowany BSL3620 0°C - 50°C (3) Informacje na temat czasu ładowania. W zależności od połączenia ładowarki i akumulatorów, czas ładowania będzie taki, jak podano w Tabeli 3. Tabela 3 Czas ładowania (w temperaturze 20°C) Ładowarka Akumulator UC36YRSL BSL3620 około 60 minut WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury i napięcia źródła zasilania.

4. Odłączyć przewód zasilający ładowarki od gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Po naładowaniu należy najpierw wyjąć baterie z ładowarki, a następnie schować je w odpowiednim miejscu. UWAGA ○ Jeżeli ładowany akumulator jest rozgrzany, ponieważ pozostawał przez dłuższy czas w miejscu bezpośredniego nasłonecznienia lub jego użytkowanie właśnie się zakończyło, lampka kontrolna ładowarki zapali się na zielono. W takim wypadku akumulator należ y najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie. 0000BookCH36DL.indb1050000BookCH36DL.indb105 2014/09/0316:59:442014/09/0316:59:44106 Polski

KONSERWACJA I KONTROLA

OSTRZEŻENIE ○ Przed sprawdzeniem lub wykonaniem konserwacji narzędzia należy wyjąć z niego baterię. ○ Nie należy demontować noża. Niezastosowanie się do tego ostrzeżenia, może spowodować obrażenia. ○ Podczas obsługi noża w celu zabezpieczenia rąk należy zakładać rękawice lub szmaty zabezpieczające ręce. Niezastosowanie się do tego ostrzeżenia, może spowodować obrażenia.

1. Ostrzenie noża (Rys. 9)

Przesuwaj metalowy pilnik w kierunku strzałki w celu zgrubnego naostrzenia, a następnie użyj oleju mineralnego do dokładnego naostrzenia noża. (1) Użyj metalowego pilnika lub papieru ściernego o średniej ziarnistości. (2) Pokryj nóż olejem mineralnym z olejem maszynowym (olej rowerowy lub podobny). (3) Użyj osełki do delikatnego usuni ęcia zadziorów z tylnej krawędzi noża. Kiedy należy ostrzyć nóż W zależności od rodzaju przycinanych drzew i częstości używania narzędzia, aby utrzymać ostrość noża, zaleca się jego ostrzenie mniej więcej raz na rok. WSKAZÓWKA Aby zapobiec korozji lub innym uszkodzeniom nie należy używać wody do czyszczenia.

2. Smarowanie ostrza

Podczas przycinania, przylegający do noża sok roślin powoduje zwiększenie obciążenia i szybsze zużycie baterii. Do smarowania noża należy użyć olej maszynowy (lub olej podobny do rowerowego) i wytrzeć nóż szmatką. Aby zapobiec korozji noża, przed umieszczeniem noża w osłonie należy go nasmarować po użyciu i gdy nie będzie długo używany.

3. Kontrola śrub mocuj

ących Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

4. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

5. Czyszczenie powierzchni zewnątrzej

Jeżeli sekator akumulatorowy jest zabrudzony, należy wyczyścić go miękkią, suchą szmatką lub szmatką nawilżoną wodą z mydłem. Nie należy używać rozpuszczalników chlorowych, benzyny lub rozcie ńczalników do farb, ponieważ rozpuszczają one tworzywa sztuczne.

6. Transport narzędzia

Przed przenoszeniem narzędzia należy wyjąć akumulator i przymocować osłonę do ostrza. Przy przenoszeniu bez osłony, ostrze może wejść w kontakt z ciałem i spowodować obrażenia.

Sekator akumulatorowy należy przechowywać poza zasięgiem dzieci w miejscu, w którym temperatura nie przekracza 40°C. WSKAZÓWKA Przed długim przechowywaniem (3 miesiące lub dłużej) należy się upewnić, że akumulator jest całkowicie naładowany. Po długim okresie przechowywania naładowanie akumulatora o małej pojemności może nie być możliwe. WSKAZÓWKA Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane. Długotrwałe przechowywanie akumulatorów o niskim poziomie naładowania może wpłynąć na pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa. 0000BookCH36DL.indb1060000BookCH36DL.indb106 2014/09/0316:59:442014/09/0316:59:44107 Polski

ROZWIĄYWANIE PROBLEMÓW

Jeżeli urządzenie nie dziąa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem naprawczym fi rmy Hitachi. Symptom Możliwa przyczyna Rozwiązanie Ładowarka Nie świeci się kontrolka ładowarki. Wtyczka zasilania nie jest podłączona do gniazdka prądu zmiennego. Podłącz wtyczkę zasilania do gniazdka prądu zmiennego. Bateria nie jest prawidłowo podłączona do ładowarki. Włóż baterię prawidłowo do ładowarki. Zaśniedziałe styki baterii lub ładowarki. Użyj bawełnianego wacika lub innego środka do oczyszczenia styków. Bateria jest bardzo gorąca. Przed ładowaniem baterii należy zaczekać na jej prawidłowe schłodzenie. Po 4 godzinach ładowania nie świeci się kontrolka ładowania. Uszkodzona bateria lub ładowarka. Odłącz wtyczkę zasilania i skontaktuj się z dostawcą lub autoryzowanym punktem serwisowym Hitachi. Narzę dzie Nie działa. Nieprawidłowa instalacja baterii. Wyjmij baterię z wnęki baterii narzędzia i sprawdź obecność ciał obcych. Sprawdź także, czy nie są zaśniedziałe styki baterii. Baterię należy naciskać, aż do zaskoczenia na miejsce. Do noża przylgnął obcy materiał. Po przylgnięciu do noża obcego materiału należy wyjąć baterię i użyć do jego usunięcia szczypce lub podobne narzędzie. Należy bardzo uważać, ponieważ podczas usuwania obcego materiału może zostać uruchomione narzędzie. Sok roślinny lub rdza mogą także uniemożliwić działanie no ża. Użyj drucianej szczotki lub podobnego narzędzia, do usunięcia soku lub rdzy. Narzędzie zostało użyte do ciężkiej pracy. Jest to efekt działania funkcji zabezpieczającej baterię poprzez wyłączenie silnika, przy nadmiernym obciążeniu narzędzia. Należy zwolnić przełącznik i usunąć przyczynę nadmiernego obciążenia, a następnie wznowić pracę naciskając przełącznik. Narzędzie nie przycina dobrze. Stępiony nóż.Użyj drucianej szczotki lub innego narzędzia do usunięcia soku roślinnego i rdzy i użyj pilnika lub osełki do naostrzenia noża. Jeśli nie można naostrzyć noża, zakończyła się jego żywotność. Wymień nóż na nowy. Nóż zatrzymał się, ponieważ został użyty do cięcia gałęzi o grubości przekraczającej możliwości cięcia noża. WSKAZÓWKA Praca powodująca stałe zatrzymywanie noża, może spowodować uszkodzenie silnika. Niektóre drzewa w ogrodzie mogą mieć bardzo twarde drewno i cięcie jest utrudnione, chociaż grubość gałęzi mieści się w zakresie możliwości narzędzia. Przed rozpoczęciem pracy należy użyć nożyc ogrodowych do wycięcia grubych gałęzi. Cięcie sko śne może także spowodować możliwości cięcia narzędzia, ponieważ wzrasta długość cięcia. Grube gałęzie należy ciąć pod prawidłowym kątem. 0000BookCH36DL.indb1070000BookCH36DL.indb107 2014/09/0316:59:442014/09/0316:59:44108 Polski Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi fi rmy Hitachi Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfi kowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych). GWARANCJA Gwarancja na elektronarzędzia fi rmy Hitachi jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez fi rmę Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi. Informacje dotyczące poziomu hałasu i wibracji Zmierzone wartości zostały określone zgodnie z EN60745 i zadeklarowane zgodnie z ISO 4871. Zmierzony poziom dźwięku A: 94 dB (A) Zmierzony poziom ciśnienia akustycznego A: 75 dB (A) Niepewność K: 3 dB (A). Należy nosić słuchawki ochronne. Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN60745. Brak obciążenia:

, Niepewność K = 1,5 m/s

2 rozsvietené diódy LED: 1170 min

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten jest zgodny ze standardami lub standardowymi dokumentami EN60745-1, EN60745-2-15, EN60335, EN55014-1, EN55014-2 i EN61000 w zgodzie z Zasadami 2004/108/EC, 2006/95/EC, 2006/42/EC i 2000/14/EC. Ten produkt spełnia także wymagania Dyrektywy RoHS 2011/65/EU.

Typ narzędzia: Sekator

Zmierzony poziom mocy dżwięku: 92 dB

Gwarantowany poziom mocy dżwięku: 95 dB Menedżer Standardów Europejskich w fi rmie Hitachi Koki Europe Ltd. Jest upoważniony do kompilowania pliku technicznego. To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE. Norsk Magyar Erklæringens objekt: Hitachi Batteridrevet hekksaks CH36DL
