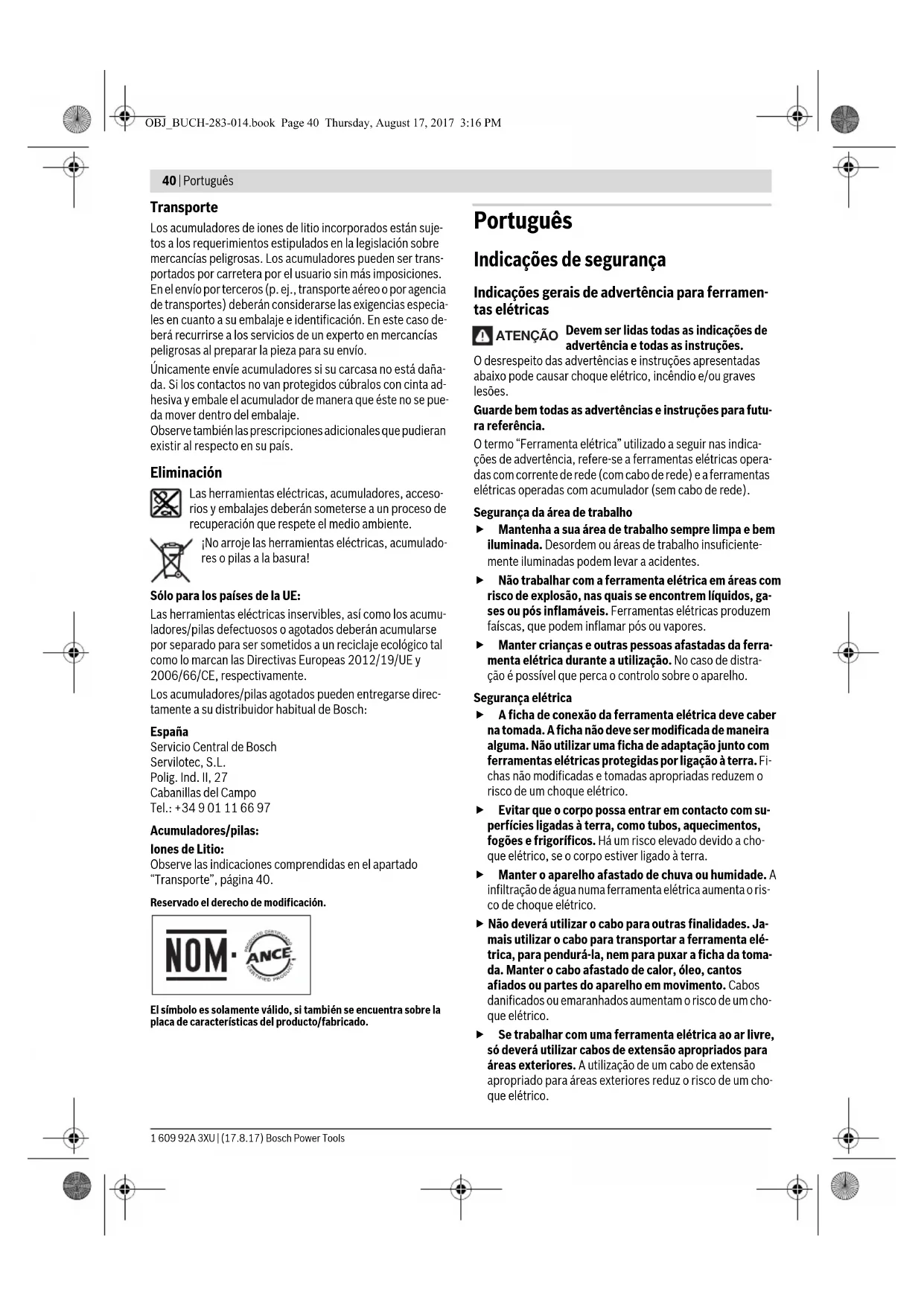

MANUAL DE UTILIZADOR GSB 18V28 Professional BOSCH

(soma dos vetores de três dire- ções) e incerteza K averiguada conforme EN 60745-2-6: Furar com martelo em betão: a

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela nor- ma EN 60745 e pode ser utilizado para a comparação de fer- ramentas elétricas. Ele também é apropriado para uma avalia- ção provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta elétrica. Se, contudo, a ferramenta elétri- ca for utilizada para outras aplicações, com acessórios dife- rentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exata da carga de vibrações, também de- veriam ser considerados os períodos nos quais o aparelho es- tá desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: manutenção de ferramentas elétri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Dados técnicos Martelo perfurador GBH 36 V-LI Plus GBH 36 VF-LI Plus N.° do produto 3 611 J06 0.. 3 611 J07 0.. Comando do n.º de rotações

Marcha à direita/à esquerda

Mandril de substituição

Tensão nominal V= 36 36 Potência nominal consumida W 600 600 N.° de percussões min

0–4200 0–4200 Força de impacto individual conforme EPTA-Procedure 05/2009 J3,2 3,2 Número de rotação nominal – Marcha à direita – Marcha à esquerda rpm rpm 0–940 0–930 0–940 0–930 Fixação da ferramenta SDS-plus SDS-plus Diâmetro da gola do veio mm 50 50 Máx. diâmetro de perfuração: –Betão – Alvenaria (com brocas de coroa oca) –Aço – Madeira

Temperatura ambiente admissível –ao carregar – em funcionamento

e durante o armazenamento

2) potência limitada a temperaturas <0 °C

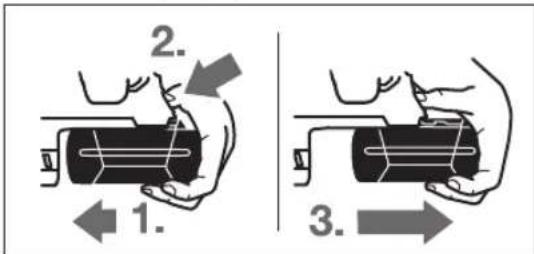

Dados técnicos averiguados com o acumulador fornecido. OBJ_BUCH-283-014.book Page 43 Thursday, August 17, 2017 3:16 PM44 | Português 1 609 92A 3XU | (17.8.17) Bosch Power Tools Montagem Carregar o acumulador (veja figura A) Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferra- menta elétrica. Nota: O acumulador é fornecido parcialmente carregado. Pa- ra assegurar a completa potência do acumulador, o acumula- dor deverá ser carregado completamente no carregador an- tes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador. O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de tra- balho não se movimenta mais. Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctri- ca. O acumulador pode ser danificado. Retirar o acumulador O acumulador 11 possui dois níveis de travamento, que de- vem evitar, que o acumulador possa cair, caso a tecla de des- travamento do acumulador 18 seja premida por acaso. En- quanto o acumulador estiver dentro da ferramenta elétrica, ele é mantido em posição por uma mola. Para retirar o acumulador 11: – Premir o acumulador contra o pé da ferramenta elétrica (1.) e ao mesmo tempo premir a tecla de destravamento 18 (2.). – Puxar o acumulador da ferramenta elétrica, até poder ver uma listra vermelha (3.). – Premir novamente a tecla de destravamento 18 e puxar o acumulador completamente para fora. Indicação do estado de carga do acumulador Os três LED verdes da indicação da carga do acumulador 20 indicam o estado de carga do acumulador 11. Por motivos de segurança, a consulta da situação de carga só pode ocorrer com a ferramenta elétrica parada. –Premir a tecla 21, para indicar o estado de carga (também com o acumulador retirado). A indicação da situação de carga apaga-se automaticamente após aprox. 5 segundos. Se após premir a tecla 21 não se iluminar nenhum LED, signi- fica que o acumulador está com defeito e deve ser substituí- do. Os três LEDs verdes iluminam-se sequencialmente e apagam- se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes per- manecerem iluminados. Aprox. 5 minutos depois do acumu- lador estar completamente carregado, apagam-se novamen- te os três LEDs verdes. Punho adicional Só utilizar a sua ferramenta elétrica com o punho adi- cional 16. Deslocar o punho adicional (veja figura B) O punho adicional 16 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadi- ga. – Girar a parte inferior do punho adicional 16 no sentido contrário dos ponteiros do relógio e deslocar o punho adi- cional 16 para a posição desejada. Em seguida girar a par- te inferior do punho adicional 16 no sentido dos ponteiros do relógio para reapertar. Observe que a cinta de aperto do punho adicional esteja na ra- nhura prevista para tal, que se encontra na carcaça da ferra- menta. Selecionar o mandril de brocas e as ferramentas Para furar com percussão e para cinzelar, são necessárias fer- ramentas SDS-plus, que são encaixadas no mandril de brocas SDS-plus. Para furar, sem percussão, em madeira, metal, cerâmica e plástico, assim como para furar são usadas ferramentas sem SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para estas ferramentas são necessários um mandril de brocas de aperto rápido ou um mandril de brocas de coroa dentada. Colocar/retirar bucha de coroa dentada (GBH 36 VF-LI Plus) Para poder trabalhar com ferramentas sem SDS-plus (p.ex. brocas com haste cilíndrica), é necessário montar um mandril de brocas apropriado (mandril de coroa dentada ou mandril de aperto rápido, acessório). Montar o mandril de brocas de coroa dentada (veja figura C) – Aparafusar o encabadouro SDS-plus 24 num mandril de coroa dentada 23. Fixar o mandril de coroa dentada 23 com um parafuso de fixação 22. O parafuso de segurança tem uma rosca à esquerda. LED Capacidade Luz permanente 3 x verde ≥ 2/3 Luz permanente 2 x verde ≥ 1/3 Luz permanente 1 x verde <1/3 Luz intermitente 1 x verde Reserva OBJ_BUCH-283-014.book Page 44 Thursday, August 17, 2017 3:16 PMPortuguês | 45 Bosch Power Tools 1 609 92A 3XU | (17.8.17) Introduzir o mandril de coroa dentada (veja figura C) – Limpar a extremidade de encaixe do encabadouro e lubri- ficá-la levemente. – Introduzir o mandril de coroa dentada, com o encabadou- ro, na fixação da ferramenta, girando até travar automati- camente. – Puxar pelo mandril de brocas de coroa dentada para con- trolar o travamento. Retirar o mandril de coroa dentada – Empurrar a bucha de travamento 5 para trás e retirar o mandril de brocas de coroa dentada 23. Retirar/colocar o mandril de brocas (GBH 36 VF-LIPlus) O mandril de substituição SDS-plus 2 pode ser facilmente substituído pelo mandril de brocas de aperto rápido 1. Retirar o mandril de brocas (veja figura D) – Puxar o anel de travamento do mandril de brocas 6 para trás, e mantê-lo nesta posição e puxar o mandril de brocas de substituição SDS-plus 2 ou o mandril de brocas de aper- to rápido 1 para frente. – Após ser retirado, o mandril de brocas deve ser protegido contra sujidade. Introduzir o mandril de brocas (veja figura E) Só utilize equipamento original específico do modelo e observe o número de ranhuras características 26. Só são admissíveis mandris de substituição com duas ou três ranhuras características. Se for utilizado um mandril de substituição desapropriado para esta ferramenta elétri- ca, é possível que a ferramenta elétrica caia para fora du- rante o funcionamento. – Limpar o mandril de brocas antes de introduzi-lo, e lubrifi- car levemente a extremidade de encaixe. – Segurar o mandril de brocas SDS-plus 2 ou o mandril de brocas de aperto rápido 1 com a mão toda. Atarraxar o mandril de brocas na fixação do mandril de brocas 25, até escutar um nítido ruído de engate. – O mandril de brocas trava-se automaticamente. Puxar o mandril de brocas para controlar o travamento. Troca de ferramenta A capa de proteção contra pó 4 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o fun- cionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de proteção contra pó 4 não seja danificada. Uma capa de proteção contra pó deve ser substituída imediatamente. Recomendamos que esta tarefa seja efetuada por uma oficina de serviço pós-venda. Troca de ferramenta (SDS-plus) Introduzir a ferramenta de trabalho SDS-plus (veja figura F) Com o mandril de brocas SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas. – GBH 36 VF-LI Plus: Introduzir o mandril de brocas SDS- plus 2. – Limpar a extremidade de encaixe da ferramenta de traba- lho e lubrificá-la levemente. – Introduzir a ferramenta de trabalho no encabadouro, gi- rando até travar-se automaticamente. – Puxar a ferramenta para controlar o travamento. O sistema prevê que a ferramenta de trabalho SDS-plus possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio. Esta excentricidade não tem qualquer efeito sobre a exatidão do orifício, porque a broca é automati- camente centrada durante a perfuração. Retirar a ferramenta de trabalho SDS-plus (veja figura G) – Empurrar a bucha de travamento 5 para trás e retirar a fer- ramenta de trabalho. Troca de ferramenta (sem SDS-plus) (GBH 36 VF-LI Plus) Introduzir a ferramenta de trabalho (veja figura H) Nota: Não utilizar ferramentas sem SDS-plus para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e os seus mandris de broca são danificados ao furar com percus- são ou ao cinzelar. – Colocar um mandril de brocas de coroa dentada 23 (veja “Colocar/retirar bucha de coroa dentada”, página 44). – Abrir o mandril de brocas de coroa dentada 23 girando, até ser possível introduzir a ferramenta. Introduzir a ferra- menta. – Introduzir a chave de mandril de brocas 23 nos respetivos orifícios do mandril de coroa dentada e fixar uniformemen- te a ferramenta. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Furar”. Retirar a ferramenta de trabalho (veja figura I) – Girar a luva do mandril de coroa dentada 23 com a chave de mandril de brocas, no sentido contrário dos ponteiros do relógio, até poder retirar a ferramenta de trabalho. Troca de ferramenta (sem SDS-plus) (GBH 36 VF-LI Plus) Introduzir a ferramenta de trabalho (veja figura J) Nota: Não utilizar ferramentas sem SDS-plus para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e os seus mandris de broca são danificados ao furar com percus- são ou ao cinzelar. – Introduzir o mandril de brocas de aperto rápido 1. – Segurar o anel de fixação 29 do mandril de brocas de aper- to rápido. Abrir a fixação da ferramenta girando a bucha dianteira 28, até poder introduzir a ferramenta. Segurar o anel de fixação 29 e girar a bucha dianteira 28 firmemente no sentido da seta, até escutar nitidamente ruídos de en- gate. – Puxar a ferramenta para verificar se está firme. Nota: Se a fixação da ferramenta estiver completamente aberta, é possível que ao fechar a fixação da ferramenta seja escutado o ruído de engate, mas que a fixação da ferramenta não se feche. OBJ_BUCH-283-014.book Page 45 Thursday, August 17, 2017 3:16 PM46 | Português 1 609 92A 3XU | (17.8.17) Bosch Power Tools Neste caso, a bucha dianteira 28 deve ser girada uma vez no sentido contrário da seta. Em seguida será possível fechar a fixação da ferramenta. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Furar”. Retirar a ferramenta de trabalho (veja figura K) – Segurar o anel de fixação 29 do mandril de brocas de aper- to rápido. Abrir a fixação da ferramenta girando a bucha dianteira 28 no sentido da seta, até ser possível retirar a ferramenta. Aspiração de pó com GDE 16 Plus (acessório) Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respira- tória com filtro da classe P2. Observe as diretivas para os materiais a serem trabalha- dos, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Para a aspiração de pó é necessário um GDE 16 Plus (acessó- rio). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extre- mamente nocivo à saúde, cancerígeno ou seco. Funcionamento Colocação em funcionamento Colocar o acumulador – Colocar o comutador do sentido de rotação 8 na posição central, para proteger a ferramenta elétrica contra aciona- mento involuntário. – Introduzir o acumulador 11 carregado, por trás, no pé da ferramenta elétrica. Premir o acumulador completamente para dentro do pé, até a linha vermelha não estar mais visí- vel e o acumulador estar firmemente travado. Ajustar o tipo de funcionamento Com o interruptor de percussão/paragem de rotação 13 é possível selecionar o tipo de funcionamento. Nota: Só mudar de tipo de funcionamento com a ferramenta elétrica desligada! Caso contrário, é possível que a ferramen- ta elétrica seja danificada. – Para comutar de tipo de funcionamento é necessário pre- mir a tecla de desbloqueio 12 e girar o interruptor de per- cussão/de paragem de rotação 13 para a posição deseja- da, até ele engatar percetivelmente. Ajustar o sentido de rotação Com o comutador de sentido de rotação 8 é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar-desligar pressionado 10 isto no entanto não é possí- vel. Rotação à direita: deslocar o comutador do sentido de rota- ção 8 até ao batente para a posição . Rotação à esquerda: deslocar o comutador do sentido de ro- tação 8 até ao batente para a posição . Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita. Ligar e desligar Para poupar energia só deverá ligar a ferramenta elétrica quando ela for utilizada. –Para ligar a ferramenta elétrica, deverá pressionar o inter- ruptor de ligar-desligar 10. Ao ligar a ferramenta elétrica pela primeira vez pode ocorrer uma retardação de arranque, já que a eletrónica da ferramen- ta elétrica precisa ser configurada previamente. –Para desligar, deverá soltar o interruptor de ligar-desligar

Ajustar o n.º de rotações/de percussões O número de rotações/de percussões da ferramenta elétrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 10. Uma leve pressão sobre o interruptor de ligar-desligar 10 pro- voca um baixo n.º de rotações/n.º de percussões. Aumentan- Posição para furar com percussão em betão ou pedra Posição para furar sem percussão, em ma- deira, metal, cerâmica e plástico, assim como para aparafusar Posição Vario-Lock para mudar a posição de cinzelar O interruptor de percussão/paragem de rota- ção 13 não engata nesta posição. Posição para cinzelar OBJ_BUCH-283-014.book Page 46 Thursday, August 17, 2017 3:16 PMPortuguês | 47 Bosch Power Tools 1 609 92A 3XU | (17.8.17) do a pressão, é aumentado o n.º de rotações/n.º de percus- sões. Electronic Precision Control (EPC) (veja figura L) O sistema EPC dá-lhe apoio em trabalhos com impacto em materiais mais sensíveis através de um arranque lento e um número de rotações reduzido. – Desloque o interruptor ECP 30 para a posição desejada. Acoplamento de sobrecarga O acionamento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferra- menta elétrica firmemente com ambas as mãos e man- ter uma posição firme. Desligar a ferramenta elétrica e soltar a ferramenta de trabalho, se a ferramenta elétrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos al- tos momentos de reação. Desligamento rápido (Kickback Control) O desligamento rápido (KickBack Control) oferece um melhor controlo sobre a ferramenta elétrica. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica desliga-se. – Para a recolocação em funcionamento é necessário sol- tar o interruptor de ligar-desligar e premi-lo novamente. Um desligamento rápido é indicado através do piscar rápido da luz de trabalho 14 na ferramenta elétrica. O desligamento rápido só dispara se a ferramenta elé- trica funcionar na rotação máxima e rodar de forma de- simpedida à volta do eixo da broca. Indicação do controlo da temperatura O LED vermelho da indicação do controlo de temperatura 19 indica que o acumulador ou a eletrónica da ferramenta elétri- ca (com o acumulador introduzido) não se encontra na faixa ideal de temperatura. Neste caso a ferramenta elétrica não funciona ou não funciona com plena potência. Controlo de temperatura do acumulador: –O LED vermelho 19 ilumina-se assim que o acumulador for introduzido no carregador: O acumulador encontra-se além da faixa de temperatura de carga de 0 °C a 45 °C não pode ser carregado. –O LED vermelho 19 pisca quando se pressiona a tecla 21 ou o interruptor de ligar/desligar 10 (com o acumulador colocado): o acumulador está fora da faixa de temperatura de serviço. – A ferramenta elétrica desliga-se automaticamente assim que a temperatura do acumulador for superior a 70 °C e permanece desligada até que o acumulador se encontre novamente na faixa de temperatura ideal. Controlo de temperatura da eletrónica da ferramenta elétri- ca: –O LED 19 vermelho ilumina-se permanentemente ao pre- mir o interruptor de ligar-desligar 10: A temperatura da eletrónica da ferramenta elétrica é inferior a 5 °C ou supe- rior 75 °C. – A eletrónica da ferramenta elétrica desliga-se a uma tem- peratura superior a 90 °C, até a temperatura admissível para o funcionamento se encontrar novamente na faixa ad- missível de temperatura de funcionamento. Indicações de trabalho Ajustar a profundidade de perfuração (veja figura M) Com o esbarro de profundidade 17 é possível determinar a profundidade de perfuração X desejada. – Pressionar a tecla para o ajuste do esbarro de profundida- de 15 e colocar o esbarro de profundidade no punho adi- cional 16. O estriamento no esbarro de profundidade 17 deve mos- trar para baixo. – Introduzir a ferramenta de trabalho SDS-plus completa- mente na fixação da ferramenta SDS-plus 3. Caso contrá- rio a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorreto da profundidade de perfuração. – Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X. Alterar a posição do cinzel (Vario-Lock) O cinzel pode ser travado em 36 posições. Desta forma é pos- sível colocá-lo na posição otimizada para o respetivo traba- lho. – Introduzir o cinzel no encabadouro. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “Vario-Lock” (veja “Ajustar o tipo de funcio- namento”, página 46). – Girar o encabadouro para a posição do cinzel desejada. – Girar o interruptor de percussão/paragem de rotação 13 para a posição “cinzelar”. Desta forma a fixação da ferra- menta é travada. – Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita. Introduzir bits de aparafusamento (veja figura N) Utilizar os punhos adicionais fornecidos com a ferra- menta elétrica. A perda de controlo sobre a ferramenta elétrica pode levar a lesões. Para os bits de aparafusamento é necessário um porta-bits universal 31 com admissão SDS-plus (acessório). – Limpar a extremidade de encaixe do encabadouro e lubri- ficá-la levemente. – Introduzir a ferramenta de trabalho no porta-bits univer- sal, girando até travar-se automaticamente. – Puxar pelo porta-bits universal para controlar o travamen- to. Posição para o número de rotações máximo Posição para arranque lento e número de rota- ções reduzido OBJ_BUCH-283-014.book Page 47 Thursday, August 17, 2017 3:16 PM48 | Português 1 609 92A 3XU | (17.8.17) Bosch Power Tools – Introduzir um bit de aparafusamento no porta-bits univer- sal. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento. – Para retirar o porta-bits universal e empurrar a bucha de travamento 5 para trás e retirar o porta-bits universal 31 da admissão de ferramentas. Amortecimento de vibrações O amortecimento de vibrações integrado reduz eventuais vi- brações. O punho soft aumenta a segurança contra deslize e assegura que a ferramenta elétrica possa ser segurada e manuseada com maior segurança. Indicações sobre o manuseio ideal do acumulador Proteger o acumulador contra humidade e água. Sempre guardar o acumulador a uma temperatura de –20 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do au- tomóvel no verão. Limpar de vez em quando as aberturas de ventilação do acu- mulador com um pincel macio, limpo e seco. Um período de funcionamento reduzido após o carregamen- to, indica que o acumulador está gasto e que deve ser substi- tuído. Observar a indicação sobre a eliminação de forma ecológica. Manutenção e serviço Manutenção e limpeza O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, tro- ca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente. Manter a ferramenta elétrica e as aberturas de ventila- ção sempre limpas, para trabalhar bem e de forma se- gura. Uma capa de proteção contra pó deve ser substituída imediatamente. Recomendamos que esta tarefa seja efetuada por uma oficina de serviço pós-venda. – Limpar a admissão de ferramentas 3 após cada utilização. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Indique para todas as questões e encomendas de peças so- bressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Caixa postal 1195 – CEP: 13065-900 Campinas – SP Tel.: 0800 7045 446 www.bosch.com.br/contato Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou ex- pedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais su- plementares. Eliminação As ferramentas elétricas, os acessórios e as embala- gens devem ser enviados a uma reciclagem ecológica de matéria-prima. Não deitar ferramentas elétricas e acumulado- res/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Diretivas Europeias 2012/19/UE relativa aos re- síduos de ferramentas elétricas europeias 2006/66/CE é ne- cessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecoló- gica. Acumuladores/pilhas: Iões de lítio: Observar as indicações no capítulo “Transporte”, página 48. Sob reserva de alterações. OBJ_BUCH-283-014.book Page 48 Thursday, August 17, 2017 3:16 PMItaliano | 49 Bosch Power Tools 1 609 92A 3XU | (17.8.17) Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensi-
