Vrsta izdelka	Akumulatorski udarni vrtalnik/vijačnik
Znamka	Bosch
Model	GSB 18V28 Professional
Nazivna napetost	18 V
Tip baterije	Litij-ionska (združljiva z GBA 18V...)
Priporočen polnilnik	AL 18... ali GAL 18...
Prostohlopna hitrost (1. prestava)	0–500 vrt/min
Prostohlopna hitrost (2. prestava)	0–1.900 vrt/min
Največji navor (trdo/mehko)	63/31 Nm
Največji premer vrtanja v les	82 mm
Največji premer vrtanja v jeklo	13 mm
Največji premer vrtanja v zid	28 mm
Vpenjalna glava	Brezključna vpenjalna glava 13 mm
Teža (z baterijo)	Približno 2,3 kg
Mere (D x Š x V)	Približno 260 x 80 x 210 mm
Glavne funkcije	Vrtanje, vijačenje, udarjanje
Nastavitve	Regulacija hitrosti, vzvratno vrtenje, nastavljiv navor (20+1 položajev)
Varnost	Zavora vpenjalne glave, zaščita pred ponovnim zagonom, zaščita pred preobremenitvijo
Osvetlitev	Vgrajena delovna LED
Vzdrževanje in čiščenje	Očistite prezračevalne odprtine s suhim čopičem; pred vzdrževanjem odstranite baterijo
Nadomestni deli in popravljivost	Nadomestni deli so na voljo prek servisa Bosch (www.bosch-pt.com)
Splošne informacije	Dobavljeno v kartonski škatli, z baterijo in polnilnikom (odvisno od različice)

Pogosto zastavljena vprašanja - GSB 18V28 Professional BOSCH

Kako zamenjati nastavek za vijačenje?

Uporabite univerzalni nosilec nastavkov (dodatek SDS-plus). Vstavite nastavek za vijačenje v nosilec in celoto vstavite v vpenjalno glavo.

Katero baterijo uporabiti z GSB 18V28 Professional?

Uporabljajte izključno priporočene Bosch akumulatorje serije GBA 18V... (18 V). Polnite le s polnilniki Bosch AL 18... ali GAL 18...

Kako nastaviti globino vrtanja?

Uporabite nastavljivo omejitev globine: pritisnite gumb za nastavitev, vstavite omejitev v dodatni ročaj in ga nastavite na želeno globino.

Vrtalnik se med uporabo nenadoma ustavi, kaj storiti?

To je lahko posledica preobremenitvene sklopke ali naprave KickBack Control. Spustite in ponovno pritisnite stikalo. Če težava ne izgine, preverite stanje baterije in orodja.

Kako vzdrževati vpenjalno glavo?

Redno čistite vpenjalno glavo s suho krpo. Pri vpenjalni glavi SDS-plus rahlo namažite nastavek. Takoj zamenjajte poškodovan pokrovček proti prahu.

Ali lahko uporabljate svedre s cilindričnim nastavkom?

Da, vendar le za vrtanje brez udarcev (les, kovina itd.). Uporabite zobato vpenjalno glavo ali ustrezno brezključno vpenjalno glavo.

Kaj pomeni rdeča LED lučka na napravi?

Rdeča LED za nadzor temperature označuje, da je baterija ali elektronika izven optimalnega temperaturnega območja. Pred uporabo pustite napravo, da se ohladi ali segreje.

Kako spremeniti smer vrtenja?

Uporabite stikalo za smer vrtenja, ki se nahaja nad stikalom. Potisnite ga v desno za vrtenje v smeri urinega kazalca, v levo za nasprotno smer. Nikoli ne preklapljajte, ko orodje deluje.

Kakšen je največji navor tega vrtalnika?

Največji navor je 63 Nm za trde materiale (les, kovina) in 31 Nm za mehke materiale. Navor je nastavljiv na 20+1 položajev.

Kako odstraniti baterijo?

Pritisnite tipko za sprostitev baterije, medtem ko baterijo potiskate naprej, nato jo odstranite. Pred odstranitvijo baterije se prepričajte, da je naprava izklopljena.

NAVODILA ZA UPORABO GSB 18V28 Professional BOSCH

Hitro izklop je označen z utripanjem delovne luči 14 na električnem orodju.

Delovno območje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna območja lahko povzročijo nezgode. Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se vam približali. Odvračanje vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kratkim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prennašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe. Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabijo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.

• Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

Skrbno ravnanje in uporaba akumulatorskih orodij

Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami. V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.

Servisiranje

Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.

Varnostna opozorila za kladiva

• Nosite zaščitne glušnike. Vpliv hrupa lahko povzroči izgubo sluha. Uporabljajte dodatne ročaje, če ste jih prejeli z električnim orodjem. Izguba nadzora nad orodjem lahko povzroči poškodbe. Električno orodje smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.

Medtem ko delate, trdno držite električno orodje z obema rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim. Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!

Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.

• Če je akumulatorska baterija poškodovana ali če je nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti. Akumulatorsko baterijo uporabljajte le v povezavi z električnim orodjem Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo. Ostri predmeti, kot so na primer noži ali izvijači, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je namenjeno za udarno vrtanje v beton, opeko in kamnine ter za enostavno klesanje. Prav tako je primerno za vrtanje brez udarjanja - v les, kovino, keramiko in umetno maso. Električna orodja z elektronsko regulacijo in desnim-/levim tekom so primerna za privijanje.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

1 Hitro zamenljiva vpenjalna glava (GBH 36 VF-LI Plus) 2 SDS-plus-zamenljiva vpenjalna glava (GBH 36 VF-LI Plus) 3 Prijemalo orodja SDS-plus 4 Zaščitni pokrov proti prahu 5 Blokirni tulec 6 Blokirni obroč zamenljive vpenjalne glave (GBH 36 VF-LI Plus)

Slovensko | 211

7 Dušilec vibracij 8 Preklopno stikalo smeri vrtenja 9 Ročaj (izolirana površina ročaja) 10 Vklopno/izklopno stikalo 11 Akumulatorska baterija* 12 Tipka za deblokiranje stikala za izklop udarcev/vrtenja 13 Stikalo za izklop udarcev/vrtenja 14 Delovna luč 15 Tipka za nastavitev globinskega omejila 16 Dodatni ročaj (izolirana površina ročaja) 17 Globinsko omejilo 18 Deblokirna tipka akumulatorske baterije 19 Prikaz nadzora temperature 20 Prikaz napolnjenosti akumulatorske baterije 21 Tipka za prikaz polnilnega stanja

22 Varnostni vijak za vpenjalno glavo z zobatim vencem (GBH 36 VF-LI Plus) 23 Vpenjalna glava z zobatim vencem (GBH 36 VF-LI Plus) 24 Prijemalni ročaj SDS-plus za vpenjalno (GBH 36 VF-LI Plus) 25 Prijemalo vpenjalne glave (GBH 36 VF-LI Plus) 26 Razpoznavni žlebovi 27 Ključ za vpenjalno glavo (GBH 36 VF-LI Plus) 28 Sprednji tulec hitro zamenljive vpenjalne glave (GBH 36 VF-LI Plus) 29 Držalni prstan hitro zamenljive vpenjalne glave (GBH 36 VF-LI Plus) 30 Stikalo EPC (Electronic Precision Control) 31 Univerzalno držalo s prijemalom orodja SDS-plus

*Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Vrtalno kladivo GBH 36 V-LI Plus GBH 36 VF-LI Plus

Številka artikla		3611 J06 0..	3611 J07 0..
Krmiljenje številja vrtljajev		●
Izklop vrtenja		●
Vrtenje v desno/levo		●
Zamenljiva vpenjalna glava		-●
Nazivna napetost	V=3636
Nazivna odjemna moč	W 600 600
Število udarcev	min-1	0-4200	0-4200
Jakost posameznega udarca v skladu z EPTA-Procedure 05/2009	J	3
Nazivno število vrtljajev
- Vrtenje v desno	min-1	0-940	0-940
- Vrtenje v levo	min-1	0-930	0-930
Prijemalo za orodje		SDS-plus	SDS-plus
Premer vratu vretena	mm 50 50
Vrtalni premer maks.:
- beton	mm	28	28
- zidovje (z votlo vrtalno krono)	mm	82	82
- jaklo	mm	13	13
- les	mm	30	30
Teža po EPTA-Procedure 01:2014	kg	4,0/4,51)	4,1/4,61)
Dovoljena temperatura okolice
- pri polnjenju	°C	0...+45	0...+45
- pri uporabi2) in shranjevanju	°C	-20...+50	-20...+50
Priporočene akumulatorske baterije		GBA 36V ...	GBA 36V ...
Priporočeni polnilniki		AL36..	AL36..
		GAL 36..	GAL 36..

1) odvisno od uporabljene akumulatorske baterije 2) omejena zmogljivost pri temperaturah < 0°C Tehnični podatki temeljijo na izračunih z akumulatorskimi baterijami, ki so v obsegu dobave.

212 | Slovensko

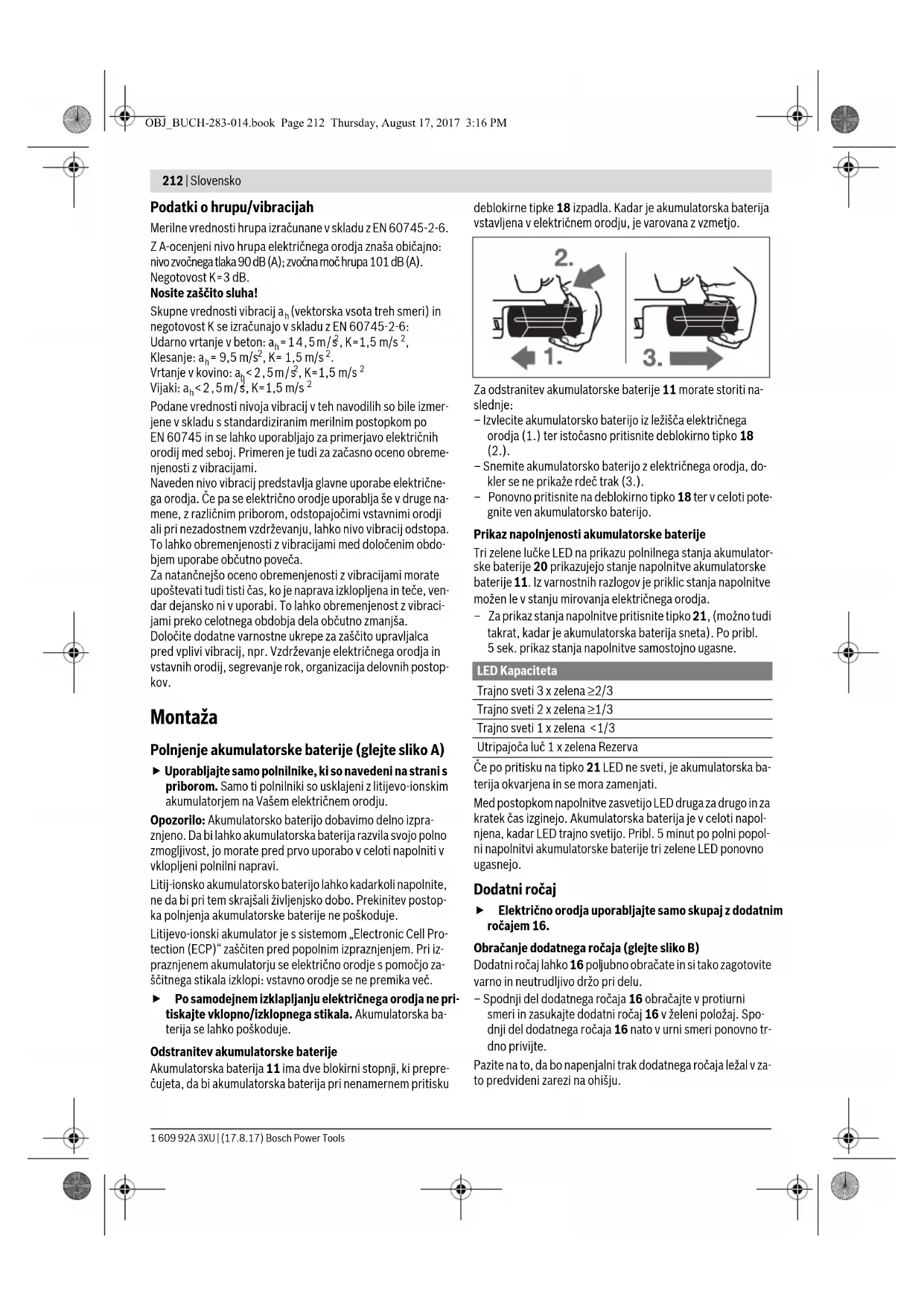

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-6. Z A-ocenjeni nivo hrupa električnega orodja znaša običajno: nivo zvočnega tlaka 90 dB (A); zvočna moč hrupa 101 dB (A). Negotovost K=3 dB.

Nosite zaščito za ušesa!

Skupne vrednosti vibracij a_h (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745-2-6: Udarno vrtanje v beton: a_h = 14,5 m/s², K = 1,5 m/s²; Klesanje: a_h = 9,5 m/s², K = 1,5 m/s²; Vrtanje v kovino: a_h < 2,5 m/s², K = 1,5 m/s²; Vijaki: a_h < 2,5 m/s², K = 1,5 m/s²

Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primerne so tudi za začasno oceno obremenitve z vibracijami.

Navedeni nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še za druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenitev z vibracijami med določenim obdobjem uporabe občutno poveča.

Zanesljivejšo oceno obremenjenosti z vibracijami morate upoštevati tudi takrat, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega delovnega obdobja občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacijo delovnih postopkov.

Montaža

Polnjenje akumulatorske baterije (glejte sliko A)

Uporabljajte samo polnilnike, ki so navedeni na strani s priborom. Samo ti polnilniki so usklajeni z litijevo-ionskim akumulatorjem na vašem električnem orodju.

Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.

Litijevo-ionski akumulator je s sistemom „Electronic Cell Protection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.

• Po samodejnem izklapljanju električnega orodja ne pritiskajte vklopno/izklopnega stikala. Akumulatorska baterija se lahko poškoduje.

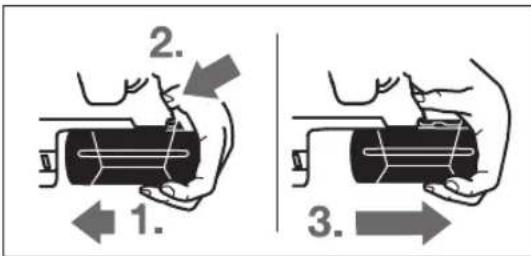

Odstranitev akumulatorske baterije

Akumulatorska baterija 11 ima dve blokirni stopnji, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku

deblokirne tipke 18 izpadla. Kadar je akumulatorska baterija vstavljena v električnem orodju, je varovana z vzmetjo.

Za odstranitev akumulatorske baterije 11 morate storiti naslednje:

- Izvlecite akumulatorsko baterijo iz ležišča električnega orodja (1.) ter istočasno pritisnite deblokirno tipko 18 (2.). - Snemite akumulatorsko baterijo z električnega orodja, dokler se ne prikaže rdeč trak (3.). - Ponovno pritisnite na deblokirno tipko 18 ter v celoti potegnite ven akumulatorsko baterijo.

Prikaz napolnjenosti akumulatorske baterije

Tri zelene lučke LED na prikazu polnilnega stanja akumulatorske baterije 20 prikazujejo stanje napolnitve akumulatorske baterije 11. Iz varnostnih razlogov je priklic stanja napolnitve možen le v stanju mirovanja električnega orodja.

Za prikaz stanja napolnitve pritisnite tipko 21 (možno tudi takrat, kadar je akumulatorska baterija vstavljena). Po pribl. 5 sek. prikaz stanja napolnitve samostojno ugasne.

LED Kapaciteta

Trajno sveti 3 x zelena ≥ 2 / 3

Trajno sveti 2 x zelena ≥ 1 / 3

Trajno sveti 1 x zelena < 1 / 3

Utripajoča luč 1 x zelena Rezerva

Če po pritisku na tipko 21 LED ne sveti, je akumulatorska baterija okvarjena in se mora zamenjati.

Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek čas izginejo. Akumulatorska baterija je v celoti napolnjena, kadar LED trajno svetijo. Pribl. 5 minut po polni napolnitvi akumulatorske baterije tri zelene LED ponovno ugasnejo.

Dodatni ročaj

Električno orodje uporabljajte samo skupaj z dodatnim ročajem 16.

Obračanje dodatnega ročaja (glejte sliko B)

Dodatni ročaj lahko 16 poljubno obračate in si tako zagotovite varno in neutrudljivo držo pri delu.

• Spodnji del dodatnega ročaja 16 obračajte v protiurni smeri in zasukajte dodatni ročaj 16 v želeni položaj. Spodnji del dodatnega ročaja 16 nato v urni smeri ponovno trdno privijte.

Pazite na to, da bo napenjalni trak dodatnega ročaja ležal v za to predvideni zarezi na ohišju.

Izbor vpenjalne glave in orodij

Za udarno vrtanje in klesanje potrebujete orodja SDS-plus, v katera vstavite vpenjalne glave SDS-plus.

Za vrtanje brez udarjanja v les, kovino, keramiko in umetno maso ter za vijačenje uporabite orodja brez SDS-plus (npr. sveder s cilindričnim prijemalom). Za ta orodja potrebujete hitrovpenjalno glavo oz. vpenjalno glavo z zobatim vencem.

Vstavljanje/odstranjevanje vpenjalne glave z zobatim vencem (GBH 36 VF-LI Plus)

Da bi lahko delali z orodji brez SDS-plus (npr. sveder s cilindričnim prijemalom), morate montirati ustrezno vpenjalno glavo (vpenjalno glavo z zobatim vencem ali hitrovpenjalno glavo, pribor).

Montaža vpenjalne glave z zobatim vencem (glej sliko C)

• Steblo prijemala SDS-plus 24 privijte v vpenjalno glavo z zobatim vencem 23. Z varnostnim vijakom zavarujte vpenjalno glavo 22 z zobatim vencem 23. Upoštevajte, da ima varnostni vijak levi navoj.

Namestitev vpenjalne glave z zobatim vencem (glej sliko C)

• Očistite vtični konec stebla prijemala in ga rahlo namastite. - Z obračanjem namestite prijemalno steblo vpenjalne glave z zobatim vencem v prijemalo za orodje in počakajte, da se samodejno zaskoči.
• Povlecite za vpenjalno glavo z zobatim vencem in preverite blokiranje.

Odstranitev vpenjalne glave z zobatim vencem

Potisnite blokirni tulec 5 nazaj in odstranite vpenjalno glavo z zobatim vencem 23.

Odstranitev/namestitev zamenljive vpenjalne glave (GBH 36 VF-LI Plus)

Zamenljiva vpenjalna glava SDS-plus 2 se lahko hitro zamenja s priloženo hitro zamenljivo vpenjalno glavo 1.

Odstranitev zamenljive vpenjalne glave (glej sliko D)

• Potegnite blokirni obroč zamenljive vpenjalne glave 6 v smeri nazaj ter ga zadržite v tej poziciji in potegnite zamenljivo vpenjalno glavo SDS-plus 2 oz. hitro zamenljivo vpenjalno glavo 1 v smeri naprej in jo snemite.
• Po snemanju zaščitite zamenljivo vpenjalno glavo pred nečistočami.

Namestitev zamenljive vpenjalne glave (glejte sliko E)

Uporabljajte originalni pribor, ki je specifičen za vsak posamezen model in pri tem vedno pazite na število razpoznavnih žlebov 26. Dovoljene so samo zamenljive vpenjalne glave z dvema ali tremi razpoznavnimi žlebovi. Če za to električno orodje uporabljate neprimerno zamenljivo vpenjalno glavo, lahko vstavno orodje med obratovanjem pade ven.

Pred namestitvijo očistite vpenjalno glavo ter rahlo namastite vstavni kos. - S celotno roko zaobjemite zamenljivo vpenjalno glavo SDS-plus 2 oz. hitro zamenljivo vpenjalno glavo 1. Potisni

te zamenljivo vpenjalno glavo na prijemalo vpenjalne glave 25 dokler ne začutite, da zaskoči. Zamenljiva vpenjalna glava se avtomatsko zablokira. Povlecite zamenljivo vpenjalno glavo in s tem preverite, ali je pravilno zablokirana.

Zamenjava orodja

Zaščitni pokrov proti prahu 4 v veliki meri preprečuje vdor prahu, ki nastaja pri vrtanju, v prijemalo za orodje. Pri vstavljanju orodja pazite, da se zaščitni pokrov proti prahu 4 ne poškoduje. Poškodovan zaščitni pokrov takoj zamenjajte z novim. Priporočamo, da zamenjavo opravi servisna delavnica.

Zamenjava orodja (SDS-plus)

Namestitev vstavnega orodja SDS-plus (glejte sliko F)

Vstavno orodje lahko zamenjate s vpenjalno glavo SDS-plus enostavno in udobno brez uporabe dodatnih orodij.

• GBH 36 VF-LI Plus: Vstavite zamenljivo vpenjalno glavo SDS-plus 2. - Vstavitveni konec orodja najprej očistite in ga nato rahlo namastite. - Vstavno orodje z obračanjem namestite v prijemalo za orodje, dokler samodejno ne blokira.
• Povlecite za orodje in preverite, če je dobro blokirano.

Vstavno orodje SDS-plus se sistematično prosto premika. V prostem teku zato nastane odklon krožnega teka. Vendar to ne vpliva na točnost izvrtine, ker se sveder pri vrtanju sam centrira.

Odstranitev vstavnega orodja SDS-plus (glejte sliko G)

• Blokirni tulec 5 pomaknite nazaj in odstranite vstavno orodje.

Zamenjava orodja (brez SDS-plus) (GBH 36 VF-LI Plus)

Vstavljanje orodja (glejte sliko H)

Opozorilo: Orodja brez SDS-plus ne smete uporabljati za udarjanje ali klesanje! Pri udarjanju in klesanju se orodja brez SDS-plus in njihova vpenjalna glava poškodujejo.

Vstavite vpenjalno glavo z zobatim vencem 23 (glejte "Vstavljanje/odstranjevanje vpenjalne glave z zobatim vencem", stran 213). Z obračanjem odpirajte vpenjalno glavo z zobatim vencem 23, dokler ni toliko odprta, da lahko vanjo vstavite orodje. Vstavite orodje. Vstavite ključ v ustrezne odprtine vpenjalne glave z zobatim vencem 23 in enakomerno zategnite orodje. Zavrtite stikalo za izklop udarcev/vrtenja 13 v pozicijo "vrtenje".

Odstranitev vstavnega orodja (glejte sliko I)

S pomočjo ključa za vpenjalne glave obračajte tulec vpenjalne glave z zobatim vencem 23 v proturni smeri, dokler vstavnega orodja ni mogoče odstraniti.

Zamenjava orodja (brez SDS-plus) (GBH 36 VF-LI Plus)

Vstavljanje orodja (glejte sliko J)

Opozorilo: Orodja brez SDS-plus ne smete uporabljati za udarjanje ali klesanje! Pri udarjanju in klesanju se orodja brez SDS-plus in njihova vpenjalna glava poškodujejo.

Vstavite hitrozamenljivo vpenjalno glavo 1. Pridržite držalni prstan 29 hitro zamenljive vpenjalne glave. Odprite prijemalo orodja z vrtenjem sprednjega tulca 28 tako daleč, dokler se orodje lahko vstavi. Pridržite držalni prstan 29 in zavrtite sprednjo tulko 28 močno v smeri puščice, dokler se ne zasliši glasno ragljanje. Povlecite orodje in tako preverite, ali je pravilno nasedlo.

Opozorilo: Če ste odprli prijemalo orodja do naslona, je možno, da pri privijanju prijemala slišite ragljanje, vendar se prijemalo ne zapre. V tem primeru enkrat zavrtite sprednjo tulko 28 v smeri proti urnemu kazalcu. Nato se lahko prijemalo orodja zapre. Zavrtite stikalo za izklop udarcev/vrtenja 13 v pozicijo "vrtenje".

Odstranitev vstavnega orodja (glejte sliko K)

• Pridržite držalni prstan 29 hitro zamenljive vpenjalne glave. Odprite prijemalo orodja z vrtenjem sprednjega tulca 28 v smeri kazalca tako daleč, dokler se orodje lahko sname.

Odsesavanje prahu z GDE 16 Plus (pribor)

Prah nekaterih materialov, kot so svinčeni premazi, nekatere vrste lesa, minerali in kovine, je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.

Določene vrste prahu, npr. prah hrastovine ali bukovine, veljajo za kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala. Poskrbite za dobro zračenje delovnega mesta. Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Za odsesavanje prahu potrebujete GDE 16 Plus (pribor).

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah.

Delovanje

Zagon

Namestitev akumulatorske baterije

• Nastavite preklopno stikalo smeri vrtenja 8 v srednji položaj in s tem zavarujte električno orodje pred nenamernim vklopom.
• Potisnite napolnjeno akumulatorsko baterijo 11 od zadaj v nogo električnega orodja. Potisnite akumulatorsko baterijo celoti v nogo/ležišče, dokler rdeča črta ni več vidna in je varno zablokirana.

Nastavitev vrste delovanja

S stikalom za izklop udarcev/vrtenja 13 izberite način delovanja električnega orodja.

Opozorilo: Vrsto delovanja spreminjajte samo pri izklopljenem električnem orodju! V nasprotnem primeru lahko poškodujete električno orodje. - Za zamenjavo vrste delovanja pritisnite deblokirno tipko 12 in zavrtite stikalo za izklop udarcev/vrtenja 13 v željeno pozicijo, dokler slišno zaskoči.

Pozicija za udarno vrtanje v beton ali kamen.

Pozicija za vrtanje brez udarjanja - v les, kovino, keramiko in umetno maso ter za privijanje.

Pozicija Vario-Lock za nastavitev pozicije dleta.

V tej poziciji stikalo za izklop udarcev/vrtenja 13 ne zaskoči.

Pozicija za klesanje.

Nastavitev smeri vrtenja.

S stikalom za preklop smeri vrtenja 8 lahko spreminjate smer vrtenja električnega orodja. Pri pritisnjenem vklopno/izklopnem stikalu 10 spreminjanje smeri vrtenja ni mogoče.

Desno: stikalo za preklop smeri vrtenja 8 potisnite do prislona v položaj.

Levo: stikalo za preklop smeri vrtenja 8 potisnite do prislona v položaj.

Za udarno vrtanje, vrtanje in klesanje nastavite smer vrtenja v desno.

Vklop/izklop.

Da bi prihranili z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.

Vklop električnega orodja: pritisnite vklopno/izklopno stikalo 10. Pri prvem vklopu električnega orodja je lahko zagon upočasnjen, saj se mora elektronika električnega orodja šele konfigurirati. - Za izklop delovanja izključite vklopno/izklopno stikalo 10.

Nastavitev števila vrtljajev/števila udarcev

Število vrtljajev/število udarcev vklopljenega električnega orodja lahko brezstopenjsko regulirate in sicer tako, da na vklopno/izklopno stikalo 10 pritiskate bolj ali manj močno.

Rahel pritisk na vklopno/izklopno stikalo 10 ima za posledico nizko število vrtljajev/število udarcev. Z vse močnejšim pritiskanjem stikala pa se število vrtljajev/število udarcev zvišuje.

Electronic Precision Control (EPC) (glejte sliko L)

EPC delo z udarci v občutljive materiale olajša s počasnim zagonom in zmanjšanim številom vrtljajev.

Stikalo EPC 30 potisnite v zeleni položaj.

Pri zatikanju ali zagozditvi vstavnega orodja se pogon na vrtalno vreteno prekine. Zaradi sil, ki nastanejo pri tem, vedno močno držite električno orodje z obema rokama in trdno stojte na stabilni podlagi. V primeru blokiranja električno orodje izklopite in sprostite vstavno orodje. Pri vklopu naprave z blokiranim vrtalnim orodjem nastanejo visoki reakcijski momenti.

Hitri izklop (Kickback Control)

Funkcija hitrega izklopa (KickBack Control) nudi boljši nadzor nad električnim orodjem. V primeru nenadnega in nepredvidenega zasuka električnega orodja okoli osi svedra se električno orodje izklopi.

Za ponovni zagon spustite vklopno/izklopno stikalo in ga ponovno aktivirajte.

Hiter izklop je prikazan z utripanjem delovne luči 14 na električnem orodju.

Hiter izklop se lahko sproži sam v primeru, ko električno orodje deluje z največjim številom vrtljajev in se lahko prosto vrti okoli osi vrtanja.

Prikaz nadzora temperature

Rdeča LED prikaza za nadzor temperature 19 signalizira, da akumulatorska baterija ali elektronika električnega orodja (pri vstavljeni akumulatorski bateriji) nista optimalne temperature. V tem primeru električno orodje ne deluje s polno močjo.

Nadzor temperature akumulatorske baterije:

Rdeča LED 19 trajno sveti pri vstavljanju akumulatorske baterije v polnilno napravo: Akumulatorska baterija je

izven temperaturnega območja za polnjenje, ki znaša 0 °C do 45 °C in se ne more napolniti.

Rdeča LED dioda 19 utripa, če pritisnete tipko 21 ali stikalo za vklop/izklop 10 (pri vstavljeni akumulatorski bateriji): akumulatorska baterija je izven dovoljenega območja delovne temperature. Pri temperaturi akumulatorske baterije nad 70 °C se električno orodje avtomatsko izklopi tako dolgo, dokler ni akumulatorska baterija ponovno v optimalnem temperaturnem območju.

Nadzor temperature elektronike električnega orodja:

Rdeča LED 19 trajno sveti pri pritisku na vklopno/izklopno tipko 10: Temperatura elektronike električnega orodja je pod 5 °C ali nad 75 °C. Pri temperaturi nad 90 °C elektronika električnega orodja ponovno izklopi, dokler ni v območju dovoljene temperature obratovanja.

Navodila za delo

Nastavitev globine vrtanja (glejte sliko M)

Z globinskim omejilom 17 lahko določite želeno globino vrtanja X.

• Pritisnite tipko za nastavitev globinskega omejila 15 in namestite globinsko omejilo v dodatni ročaj 16. Narebrenje na globinskem omejilu 17 mora kazati v smeri navzdol. Vstavno orodje SDS-plus do konca potisnite v prijemalo orodja SDS-plus 3. V nasprotnem primeru ima lahko premikanje orodja SDS-plus za posledico napačno nastavitev globine vrtanja. Izvlecite globinsko omejilo, tako da bo razmak med konico vrtalnika in konico globinskega omejila ustrezal želeni globini vrtanja X.

Spreminjanje položaja dleta (Vario-Lock)

Dleto lahko aretirate v 36 položajih. S tem lahko vsakokrat zavzamete optimalni delovni položaj.

• Namestite dleto v prijemalo za orodje. Zavrtite stikalo za izklop udarcev/vrtenja 13 v pozicijo „Vario-Lock“ (glejte „Nastavitev vrste delovanja“, stran 214).
• Obrnite prijemalo za orodje v želeni položaj za klesanje. Zavrtite stikalo za izklop udarcev/vrtenja 13 v pozicijo „klesanje“. S tem je prijemalo orodja zablokirano. Za klesanje nastavite smer vrtenja v desno.

Namestitev vijačnih nastavkov (glejte sliko N)

Električno orodje lahko postavite na matico/vijak samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Za uporabo vijačnih nastavkov potrebujete univerzalno držalo 31 s prijemalom orodja SDS-plus (pribor).

• Očistite vtični konec stebla prijemala in ga rahlo namastite. Vstavite univerzalno držalo v prijemalo orodja, dokler se samostojno zablokira.
• Povlecite univerzalno držalo in tako preverite, ali je pravilno zablokirano. Vstavite vijačni nastavek v univerzalno držalo. Uporabite samo tiste vijačne nastavke, ki se ujemajo z glavo svedra.

Za odstranitev univerzalnega držala potisnite blokirni tulec 5 v smeri nazaj in odstranite univerzalno držalo 31 iz prijemala orodja.

Dušilec vibracij

Vibracije

Integriran dušilec vibracij zmanjšuje nastale vibracije.

Mehki ročaj poveča varnost proti zdrsu in s tem služi za boljšo oprijemljivost in praktičnost električnega orodja.

Opozorila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo morate zavarovati pred vlago in vodo.

Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20°C do 50°C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.

Zračne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb. Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo. - Poškodovan zaščitni pokrov takoj zamenjajte z novim. Priporočamo, da zamenjavo opravi servisna delavnica. - Po vsaki uporabi očistite prijemalo orodja 3.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Transport

Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnjih pogojev transportira na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoškodovano. Prelepite odprte kontakte in zapakirajte akumulatorske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Električna orodja, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo električna orodja, ki niso več uporabna, ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Previdno ravnanje in uporaba akumulatorskih orodij

Aku-baterijo polnite samo s polnilci, ki jih priporoča proizvajalec. Za polnilec, ki je predviden za eno določeno vrsto aku-baterije, obstaja nevarnost požara, če bi se uporabil z drugo aku-baterijo. V električnih orodjih uporabljajte samo za to predvideno aku-baterijo. Uporaba drugih aku-baterij lahko povzroči poškodbe in nevarnost požara. Neuporabljene aku-baterije hranite stran od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih majhnih kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti aku-baterije lahko povzroči opekline ali požar. Pri nepravilni uporabi lahko iz aku-baterije izteče tekočina. Izogibajte se stiku s to tekočino. Ob naključnem stiku prizadeto mesto sperite z vodo.

218|Hrvaščina

dom. Če bi ta tekočina prišla v oči, poiščite zdravniško pomoč. Iztekla tekočina iz akumulatorske baterije lahko povzroči draženje kože ali opekline.

Servisiranje

Popravilo vašega električnega orodja prepustite samo kvalificiranemu strokovnemu osebju pooblaščenega servisa, ki uporablja samo originalne rezervne dele. Na ta način se bo zagotovilo, da ostane ohranjena varnost naprave.
