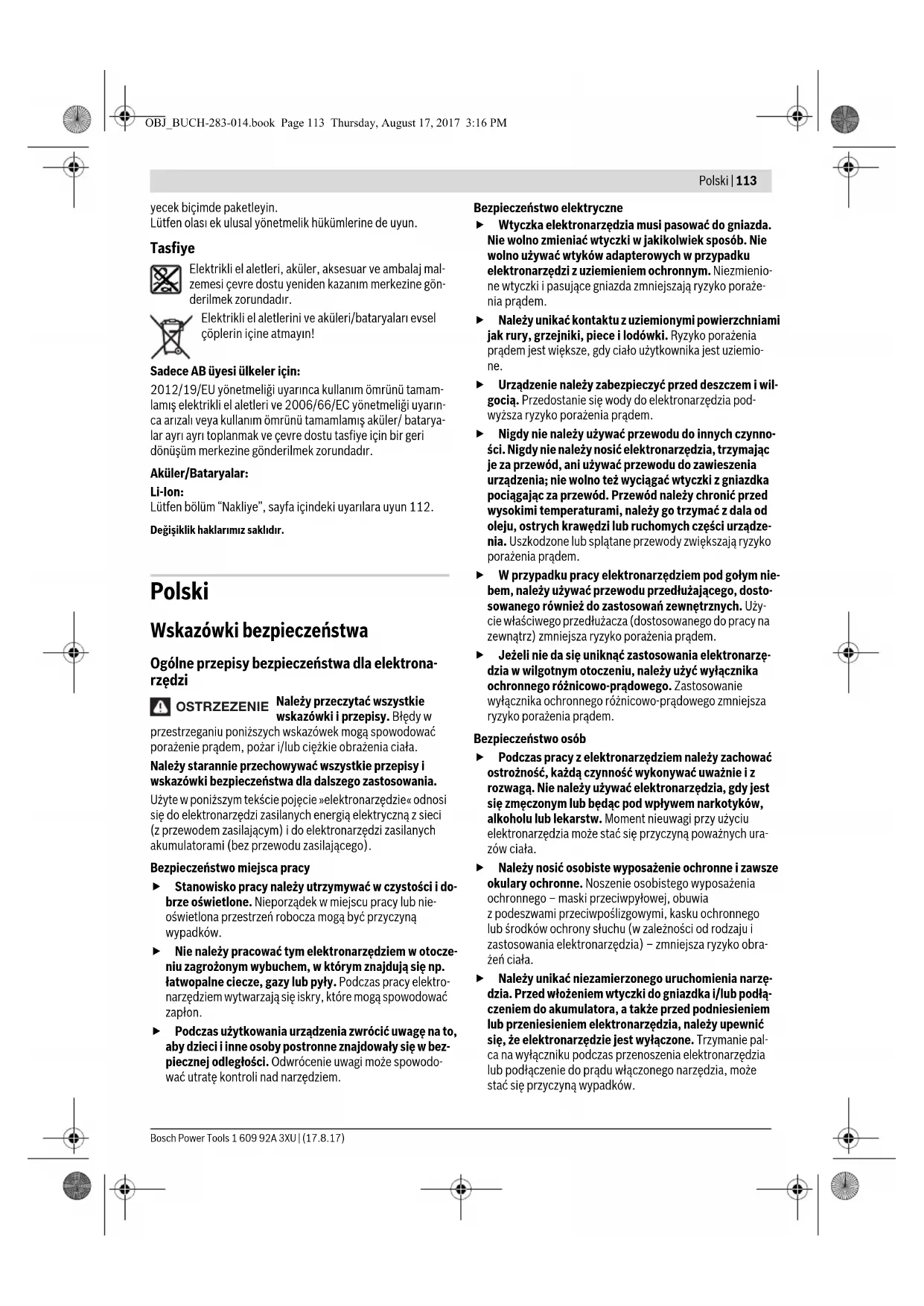

INSTRUKCJA OBSŁUGI GSB 18V28 Professional BOSCH

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-6 wynoszą: Wiercenie udarowe w betonie: a

Poziom drgań podany w tych wskazówkach został pomierzo- ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro- cedury pomiarów i można go użyć do porównywania elektro- narzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. OBJ_BUCH-283-014.book Page 115 Thursday, August 17, 2017 3:16 PM116 | Polski 1 609 92A 3XU | (17.8.17) Bosch Power Tools Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wy- starczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Dane techniczne Montaż Ładowanie akumulatora (zob. rys. A) Stosować należy tylko ładowarki wyszczególnione na stronach z osprzętem dodatkowym. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektro- narzędziu akumulatora litowo-jonowego. Wskazówka: W momencie dostawy akumulator jest nałado- wany częściowo. Aby zagwarantować wykorzystanie najwyż- szej wydajności akumulatora, należy przed pierwszym uży- ciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze- nia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw – »Electronic Cell Protection (ECP)« – akumulator litowo-jonowy jest za- bezpieczony przed głębokim rozładowaniem. Przy rozłado- wanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się. Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora. Wiertarka udarowa GBH 36 V-LI Plus GBH 36 VF-LI Plus Numer katalogowy 3 611 J06 0.. 3 611 J07 0.. Regulacja prędkości obrotowej

Napięcie znamionowe V= 36 36 Moc znamionowa W 600 600 Częstotliwość udarów min

0–4200 0–4200 Energia udaru zgodna z EPTA-Procedure 05/2009 J3,2 3,2 Nominalna prędkość obrotowa – Obroty w prawo –Obroty w lewo min

0–940 0–930 0–940 0–930 Uchwyt narzędziowy SDS-plus SDS-plus Średnica szyjki wrzeciona mm 50 50 Średnica otworu maks.: –Beton –Mur (z koronką wiertniczą) –Stal –Drewno

Ciężar odpowiednio do EPTA-Procedure 01:2014 kg 4,0/4,5

Dopuszczalna temperatura otoczenia –podczas ładowania – podczas pracy

i podczas przechowywania

1) w zależności od zastosowanego akumulatora

2) ograniczona wydajność przy temperaturze <0 °C

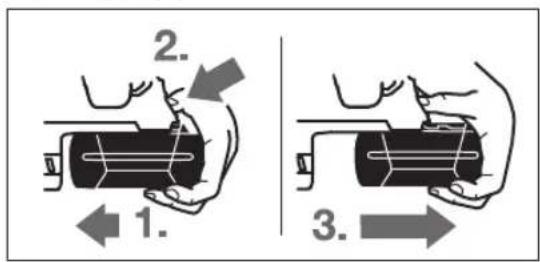

Dane techniczne uzyskane zostały w wyników pomiarów z akumulatorem wchodzącym w skład dostawy. OBJ_BUCH-283-014.book Page 116 Thursday, August 17, 2017 3:16 PMPolski | 117 Bosch Power Tools 1 609 92A 3XU | (17.8.17) Wyjmowanie akumulatora Akumulator 11 posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego 18. Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny. Aby wyjąć akumulator 11: – Docisnąć akumulator do stopki elektronarzędzia (1.), przyciskając jednocześnie przycisk zwalniania blokady akumulatora 18 (2.). – Wysunąć akumulator z elektronarzędzia na tyle, aby ukazał się czerwony pasek (3.). – Ponownie nacisnąć przycisk zwalniania blokady 18 i całko- wicie wyjąć akumulator. Wskaźnik stanu naładowania akumulatora Stan naładowania akumulatora 11 pokazywany jest przez trzy zielone diody LED wskaźnika naładowania akumulatora 20. Sprawdzanie stanu naładowania akumulatora możliwe jest – ze względów bezpieczeństwa – jedynie przy wyłączonym elektronarzędziu. – Nacisnąć przycisk 21, aby ukazać stan naładowania aku- mulatora (operacja możliwa jest też po wyjęciu akumulato- ra z elektronarzędzia). Po ok. 5 sekundach wskaźnik nała- dowania akumulatora wygasa samoczynnie. Jeżeli po naciśnięciu przycisku 21 nie zapali się żadna dioda LED oznacza to, że akumulator jest uszkodzony i należy go wy- mienić. Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres cza- su. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnię- cie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora. Uchwyt dodatkowy Urządzenie należy używać jedynie z uchwytem dodat- kowym 16. Ustawianie rękojeści dodatkowej (zob. rys. B) Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić uchwyt dodatkowy 16. – Po przekręceniu dolnej części uchwytu dodatkowego 16 w kierunku przeciwnym do kierunku ruchu wskazówek zega- ra, należy wychylić uchwyt dodatkowy 16 na żądaną pozy- cję. Następnie ponownie dokręcić dolną część uchwytu dodatkowego 16 w kierunku zgodnym z ruchem wskazó- wek zegara. Zwrócić uwagę na to, aby obejma rękojeści bocznej umiesz- czona była w przeznaczonym do tego rowku na obudowie. Wybór uchwytu wiertarskiego i narzędzi robo- czych Do wiercenia udarowego oraz do dłutowania należy używać narzędzi roboczych SDS-plus, umieszczonych w uchwycie wiertarskim SDS-plus. Do wiercenia bez udaru w drewnie, metalu, ceramice i tworzy- wach sztucznych, a także do wkręcania śrub używa się narzę- dzi bez systemu SDS-plus (np. wiertła cylindryczne). Do osa- dzania tego rodzaju narzędzi potrzebny jest szybkomocujący uchwyt wiertarski lub uchwyt wiertarski z wieńcem zębatym. Osadzanie/zdejmowanie uchwytu wiertarskiego z wieńcem zębatym (GBH 36 VF-LI Plus) Aby możliwe było zastosowanie narzędzi roboczych bez SDS- plus (np. wiertła cylindryczne), należy zamontować odpo- wiedni uchwyt wiertarski (zębaty lub szybkozaciskowy uchwyt wiertarski, osprzęt). Montaż uchwytu wiertarskiego z wieńcem zębatym (zob.rys.C) – Wkręcić trzpień mocujący SDS-plus 24 do uchwytu wier- tarskiego z wieńcem zębatym 23. Zabezpieczyć uchwyt wiertarski z wieńcem zębatym 23 za pomocą śruby zabez- pieczającej 22. Należy pamiętać, że śruba zabezpiecza- jąca ma gwint lewoskrętny. Wkładanie uchwytu wiertarskiego z wieńcem zębatym (zob.rys.C) – Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować. – Obracając wsunąć uchwyt wiertarski z wieńcem zębatym z trzpieniem mocującym do uchwytu narzędzia, aż zosta- nie on automatycznie zaryglowany. – Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wiertarski z wieńcem zębatym. Wyjmowanie uchwytu wiertarskiego z wieńcem zębatym – Przesunąć tulejkę ryglującą 5 do tyłu i zdjąć uchwyt wier- tarski z wieńcem zębatym 23. Montaż/demontaż wymiennego uchwytu wiertar- skiego (GBH 36 VF-LI Plus) Wymienny uchwyt wiertarski SDS-plus 2 można łatwo zastą- pić wymiennym szybkomocującym uchwytem wiertarskim 1 (zawarty w zestawie z narzędziem). Wskaźnik LED Pojemność Światło ciągłe 3 x zielone ≥ 2/3 Światło ciągłe 2 x zielone ≥ 1/3 Światło ciągłe 1 x zielone <1/3 Światło migające 1 x zielone Rezerwa OBJ_BUCH-283-014.book Page 117 Thursday, August 17, 2017 3:16 PM118 | Polski 1 609 92A 3XU | (17.8.17) Bosch Power Tools Demontaż wymiennego uchwytu wiertarskiego (zob.rys.D) – Odciągnąć pierścień blokujący wymienny uchwyt wiertar- ski 6 do tyłu, przytrzymać go w tej pozycji i wyjąć wymien- ny uchwyt wiertarski SDS-plus 2 lub wymienny szybkomo- cujący uchwyt wiertarski 1. – Uchwyt wiertarski chronić po wyjęciu przed zanie- czyszczeniem. Montaż wymiennego uchwytu wiertarskiego (zob. rys. E) Należy stosować wyłącznie oprzyrządowanie przezna- czone dla danego modelu elektronarzędzia i zwracać przy tym uwagę na ilość rowków 26.Dopuszczalne są tylko wymienne uchwyty wiertarskie z dwoma lub trze- ma rowkami. Zastosowanie niewłaściwego uchwytu wier- tarskiego może spowodować wypadnięcie narzędzia robo- czego podczas pracy elektronarzędzia. – Oczyścić koniec montowanego wymiennego uchwytu wiertarskiego i lekko go nasmarować. – Ująć wymienny uchwyt wiertarski SDS-plus 2 lub wymien- ny szybkomocujący uchwyt wiertarski 1 całą ręką. Obraca- jąc wsunąć wymienny uchwyt wiertarski do chwytu uchwy- tu wiertarskiego 25, aż zaskoczy ze słyszalnym kliknięciem. – Wymienny uchwyt wiertarski blokuje się samoczynnie. Sprawdzić zaryglowanie, pociągając za uchwyt wiertarski. Wymiana narzędzi Osłona przeciwpyłowa 4 zapobiega w dalekiej mierze wnika- niu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony prze- ciwpyłowej 4. Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu. Wymiana narzędzi (SDS-plus) Wkładanie narzędzia roboczego SDS-plus (zob. rys. F) Za pomocą uchwytu wiertarskiego SDS-plus można wymienić narzędzie robocze w sposób prosty i wygodny bez użycia do- datkowych narzędzi. – GBH 36 VF-LI Plus: Włożyć wymienny uchwyt wiertarski SDS-plus 2. – Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować. – Oprzyrządowanie należy wkładać do uchwytu narzędzio- wego kręcąc nim aż do momentu, gdy się ono samodzielnie zarygluje. – Zaryglowanie należy skontrolować przez pociągnięcie na- rzędzia. Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bi- cie. Nie ma to żadnego wpływu na dokładność wierconego ot- woru, ponieważ wiertło samoczynnie centruje się podczas wiercenia. Wyjmowanie narzędzia roboczego SDS-plus (zob. rys. G) – Przesunąć tuleję zaryglowania 5 do tyłu i wyjąć narzędzie. Wymiana narzędzi (bez systemu SDS-plus) (GBH 36 VF-LI Plus) Montaż oprzyrządowania (narzędzia pomocniczego) (zob.rys.H) Wskazówka: Narzędzi roboczych bez SDS-plus nie używać do wiercenia udarowego lub do dłutowania! Narzędzia robo- cze bez SDS-plus oraz ich uchwyty wiertarskie ulegają znisz- czeniu podczas wiercenia udarowego i dłutowania. – Włożyć uchwyt wiertarski z wieńcem zębatym 23 (zob. »Osadzanie/zdejmowanie uchwytu wiertarskiego z wieńcem zębatym«, strona 117). – Otworzyć uchwyt wiertarski z wieńcem zębatym 23 obra- cając nim, aż możliwe będzie włożenie narzędzia robocze- go. Włożyć narzędzie robocze. – Włożyć klucz do uchwytu wiertarskiego w odpowiednie ot- wory uchwytu wiertarskiego z wieńcem zębatym 23 oraz zamocować równomiernie narzędzie robocze. – Ustawić przełącznik wiercenia udarowego/blokady obro- tów 13 w pozycji »Wiercenie«. Wyjmowanie oprzyrządowania (narzędzia pomocnicze- go) (zob.rys.I) – Za pomocą klucza do uchwytu wiertarskiego obracać tulej- kę uchwytu wiertarskiego z wieńcem zębatym 23 w kierunku zgodnym z ruchem wskazówek zegara, aż bę- dzie możliwe wyjęcie narzędzia roboczego. Wymiana narzędzi (bez systemu SDS-plus) (GBH 36 VF-LI Plus) Montaż oprzyrządowania (narzędzia pomocniczego) (zob.rys.J) Wskazówka: Narzędzi roboczych bez SDS-plus nie używać do wiercenia udarowego lub do dłutowania! Narzędzia robo- cze bez SDS-plus oraz ich uchwyty wiertarskie ulegają znisz- czeniu podczas wiercenia udarowego i dłutowania. – Założyć szybkomocujący wymienny uchwyt wiertarski 1. – Przytrzymać pierścień 29 wymiennego szybkomo- cującego uchwytu wiertarskiego. Otworzyć uchwyt narzę- dziowy obracając przednią tulejkę 28 do momentu, aż bę- dzie możliwe włożenie narzędzia roboczego. Trzymając mocno pierścień 29 przykręcić mocno przednią tulejkę 28 w kierunku wskazanym strzałkami, aż będzie słyszalne charakterystyczne grzechotanie. – Skontrolować prawidłowe osadzenie przez pociągnięcie za narzędzie robocze. Wskazówka: Jeżeli uchwyt narzędziowy został otwarty do oporu, podczas próby zamykania mogą być słyszalne grze- choczące odgłosy i uchwyt narzędziowy może nie dać się za- mknąć. W tym wypadku należy przekręcić przednią tulejkę 28 jeden raz w kierunku przeciwnym do kierunku wskazywanego przez strzałki. Po tym zabiegu możliwe jest zamknięcie uchwytu na- rzędziowego. – Ustawić przełącznik wiercenia udarowego/blokady obro- tów 13 w pozycji »Wiercenie«. OBJ_BUCH-283-014.book Page 118 Thursday, August 17, 2017 3:16 PMPolski | 119 Bosch Power Tools 1 609 92A 3XU | (17.8.17) Wyjmowanie oprzyrządowania (narzędzia pomocnicze- go) (zob.rys.K) – Przytrzymać pierścień 29 wymiennego szybkomo- cującego uchwytu wiertarskiego. Otworzyć uchwyt narzę- dziowy obracając przednią tulejkę 28 w kierunku wskazy- wanym przez strzałki do momentu, aż będzie możliwe wyjęcie narzędzia roboczego. System odsysania pyłu z GDE 16 Plus (osprzęt) Pyły niektórych materiałów, na przykład powłok malar- skich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stano- wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać re- akcje alergiczne i/lub choroby układu oddechowego ope- ratora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancja- mi do obróbki drewna (chromiany, impregnaty do drew- na). Materiały, zawierające azbest mogą być obrabiane je- dynie przez odpowiednio przeszkolony personel. – W razie możliwości należy stosować odsysanie pyłu do- stosowane do rodzaju obrabianego materiału. – Należy zawsze dbać o dobrą wentylację stanowiska pra- cy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pra- cy. Pyły mogą się z łatwością zapalić. Do odsysania pyłu niezbędne będzie zastosowanie GDE 16 Plus (osprzęt). Odkurzacz musi być dostosowany do rodzaju obrabianego materiału. Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego. Praca Uruchamianie Włożenie akumulatora – Ustawić przełącznik zmiany kierunku obrotów 8 w pozycji środkowej, aby zabezpieczyć elektronarzędzie przed nie- zamierzonym włączeniem. – Wsunąć naładowany akumulator 11 od tyłu do podstawy elektronarzędzia. Zablokować akumulator, wciskając go całkowicie do podstawy (tak, aby nie widać było czerwo- nego paska). Ustawianie rodzaju pracy Za pomocą przełącznika wiercenia udarowego/blokady obro- tów 13 wybrać tryb pracy elektronarzędzia. Wskazówka: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W innym wypadku elek- tronarzędzie może ulec uszkodzeniu. – Aby zmienić tryb pracy narzędzia, wcisnąć przycisk zwol- nienia blokady 12 i przestawić przełączenik wiercenia uda- rowego/blokady obrotów 13 na żądaną pozycję, aż do sły- szalnego zaskoczenia blokady. Ustawianie kierunku obrotów Przełącznikiem obrotów 8 można zmienić kierunek obrotów elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 10 jest to jednak niemożliwe. Obroty w prawo: przesunąć do oporu przełącznik kierunku obrotów 8, ustawiając go w pozycji . Obroty w lewo: przesunąć do oporu przełącznik kierunku ob- rotów 8, ustawiając go w pozycji . W celu wiercenia udarowego, wiercenia i dłutowania ustawiać kierunek obrotów zawsze na obroty w prawo. Włączanie/wyłączanie Aby zaoszczędzić energię elektryczną, elektronarzędzie nale- ży włączać tylko wówczas, gdy jest ono używane. –W celu włączenia elektronarzędzia nacisnąć włącznik/wy- łącznik 10. Przy pierwszym uruchomieniu elektronarzędzia może wystą- pić opóźnienie załączenia, ponieważ elektronika elektrona- rzędzia musi się najpierw skonfigurować. –W celu wyłączenia należy puścić włącznik/wyłącznik 10. Nastawianie prędkości obrotowej/ilości udarów Prędkość obrotową i liczbę udarów włączonego elektronarzę- dzia można bezstopniowo regulować przez głębokość wciś- nięcia włącznika/wyłącznika 10. Lekki nacisk na włącznik/wyłącznik 10 powoduje małą pręd- kość obrotową/ilość udarów. Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów. Pozycja do wiercenia z udarem wbetonie lub kamieniu Pozycja do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym, a także do wkręcania śrub Pozycja Vario-Lock do zmiany ustawienia po- zycji dłuta W tej pozycji przełącznik wiercenia udarowe- go/blokady obrotów 13 nie zaryglowuje się. Pozycja do dłutowania OBJ_BUCH-283-014.book Page 119 Thursday, August 17, 2017 3:16 PM120 | Polski 1 609 92A 3XU | (17.8.17) Bosch Power Tools Electronic Precision Control (EPC) (zob. rys. L) System EPC ułatwia pracę z udarem w delikatnych materia- łach dzięki wolnemu rozruchowi i zredukowanej liczbie obro- tów. –Ustawić przełącznik EPC 30 w pożądanej pozycji. Sprzęgło przeciążeniowe W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona wiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, moc- no w obydwu rękach i zająć pewną pozycję pracy. W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włącza- nia zablokowanej wiertarki powstają momenty silnego odrzutu. Wyłączenie awaryjne (Kickback Control) System szybkiego wyłączania (funkcja KickBack Control) uła- twia kontrolę nad elektronarzędziem. W przypadku nagłego, nieprzewidzianego obrotu elektronarzędzia wokół osi wiertła, elektronarzędzie jest wyłączane. –Aby ponownie uruchomić elektronarzędzie, należy zwolnić włącznik/wyłącznik i ponownie go włączyć. System szybkiego wyłączania sygnalizowany jest miganiem lampki roboczej 14 na elektronarzędziu. System szybkiego wyłączania uaktywnia się tylko wówczas, gdy elektronarzędzie pracuje z maksymalną prędkością obrotową i może się swobodnie obracać do- okoła osi wiertła. Wskaźnik kontroli temperatury Czerwona dioda LED wskaźnika kontroli temperatury 19 syg- nalizuje, że akumulator lub układ elektroniczny elektronarzę- dzia (w przypadku, gdy akumulator umieszczony jest w elektronarzędziu) znajduje się poza optymalnym zakresem temperatur. W tym wypadku elektronarzędzie nie działa, lub pracuje z niepełną wydajnością. Kontrola temperatury akumulatora: –Czerowna dioda LED 19 świeci się światłem ciągłym pod- czas wkładania akumulatora do ładowarki – temperatura akumulatora przekracza zakres temperatur ładowania (wynoszący 0 °C ... 45 °C) i akumulator nie daje się łado- wać. –Czerwona lampka LED 19 miga, gdy przyciskany jest przy- cisk 21 lub włącznik/wyłącznik 10 (w czasie, gdy akumula- tor umieszczony jest w urządzeniu): akumulator znajduje się poza zakresem dopuszczalnej temperatury roboczej. – Przy przekroczeniu dopuszczalnej temperatury akumula- tora (wynoszącej 70 °C), elektronarzędzie wyłączane jest przez układ elektroniczny do momentu, aż akumulator znajdzie się w optymalnym zakresie temperatury roboczej. Kontrola temperatury układu elektronicznego elektronarzę- dzia: – Czerwona dioda LED 19 świeci się przy wciśniętym włącz- niku/wyłączniku 10 światłem ciągłym: Temperatura ukła- du elektronicznego elektronarzędzia spadła poniżej 5 °C lub przekroczyła 75 °C. – W przypadku temperatury przekraczającej 90 °C układ elektroniczny wyłącza elektronarzędzie i nie pozwala na je- go włączenie do momentu znalezienia się w dopuszczal- nym zakresie temperatur. Wskazówki dotyczące pracy Ustawianie głębokości wiercenia (zob. rys. M) Ogranicznikiem głębokości 17 można ustalić pożądaną głę- bokość wiercenia X. – Nacisnąć przycisk nastawczy ogranicznika głębokości 15 i wsunąć ogranicznik do uchwytu dodatkowego 16. Rowki na ograniczniku głębokości 17 muszą być zwrócone do dołu. – Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu narzędzia SDS-plus 3. W przeciwnym razie ruchomość na- rzędzia SDS-plus może spowodować nieprawidłowe usta- wienie głębokości wiercenia. – Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogra- nicznika głębokości wynosiła pożądaną głębokość wierce- nia X. Zmiana pozycji dłuta (Vario-Lock) Dłuto można ustalić w 36 pozycjach. Przez to możliwe jest każdorazowo zajęcie optymalnej pozycji pracy. – Włożyć dłuto do uchwytu narzędziowego. – Ustawić przełącznik wiercenia udarowego/blokady obro- tów 13 w pozycji »Vario-Lock« (zob. »Ustawianie rodzaju pracy«, strona 119). – Uchwyt narzędziowy ustawić w pożądanej pozycji dłuta. – Ustawić przełącznik wiercenia udarowego/blokady obro- tów 13 w pozycji do »dłutowania«. Uchwyt narzędziowy jest w tej pozycji zablokowany. – Kierunek obrotów przy dłutowaniu należy ustawić na pra- wostronny. Wkładanie końcówek wkręcających (zob. rys. N) Nie należy przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby. Do użytkowania końcówek wkręcających niezbędny jest uchwyt uniwersalny 31 z chwytem SDS-plus (osprzęt). – Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować. – Obracając wsunąć uchwyt uniwersalny do uchwytu narzę- dzia roboczego, aż zostanie on automatycznie zaryglowa- ny. – Sprawdzić zaryglowanie przez pociągnięcie za uchwyt uni- wersalny. – Włożyć końcówkę wkręcającą do uchwytu uniwersalnego. Stosować końcówki wkręcające pasujące do łba wkręta. Pozycja - maksymalna robocza prędkość obroto-
