GEBRUIKSAANWIJZING GSB 18V28 Professional BOSCH

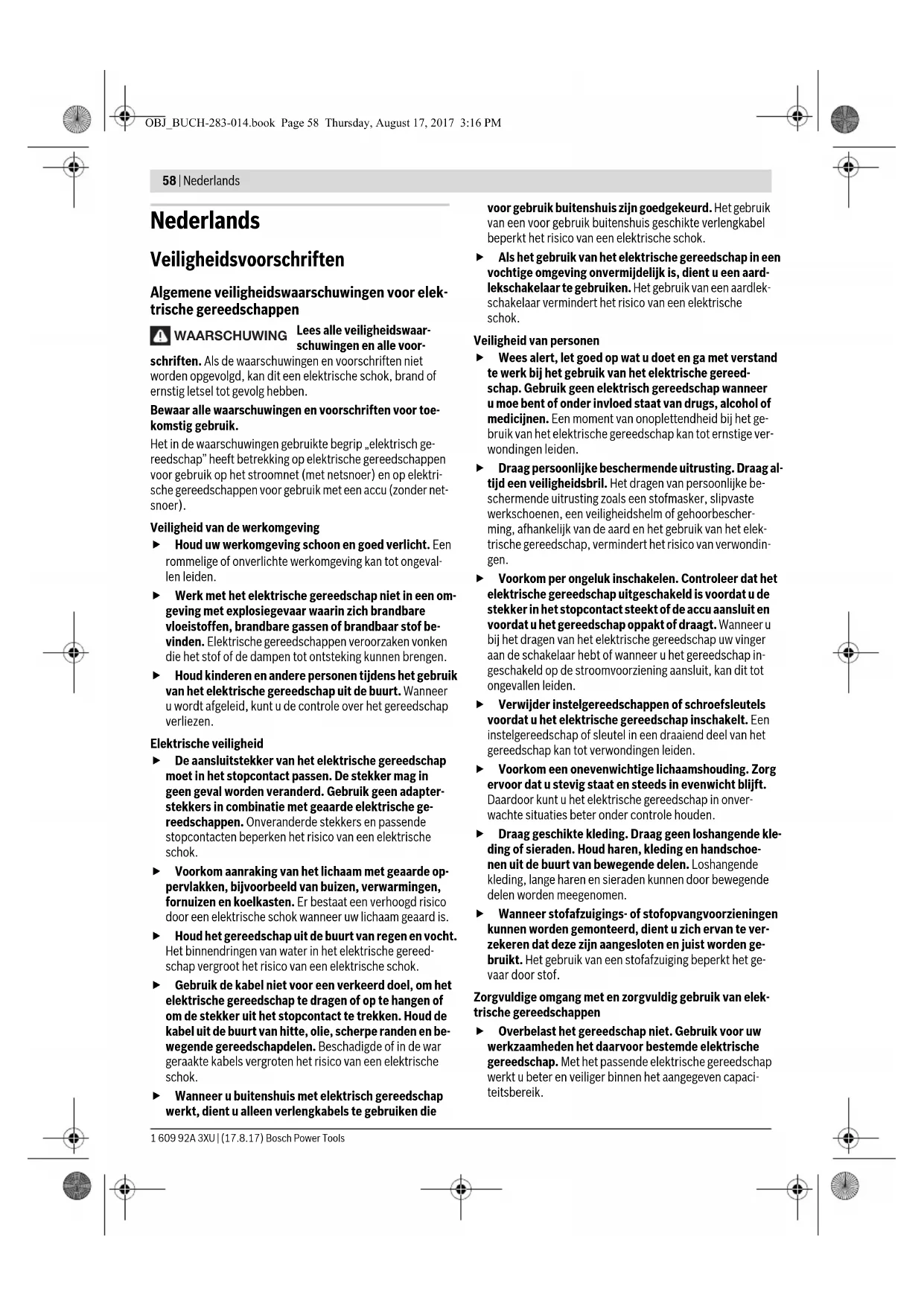

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. - Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van Personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
- Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let hierbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt. Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kan veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor hamers
Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. - Gebruik extra grepen als deze bij het elektrische gereedschap geleverd worden. Het verlies van de controle kan tot verwondingen leiden. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgebonden werkstuk wordt beter vastgehouden dan met uw hand. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. - Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo worden de accu tegen gevaarlijke overbelasting beschermd. Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/links-draaien zijn ook geschikt voor het in- en uitdraaien van schroeven.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Snelspanboorhouder (GBH 36 VF-LI Plus) 2 SDS-plus wisselboorhouder (GBH 36 VF-LI Plus) 3 SDS-plus gereedschapopname 4 Stofbeschermkap 5 Vergrendelingshuls 6 Vergrendelingsring wisselboorhouder (GBH 36 VF-LI Plus) 7 Trillingsdemping 8 Draairichtingschakelaar 9 Handgreep (geïsoleerd greepvlak)
10 Aan/uit-schakelaar 11 Accu 12 Ontgrendelingsknop voor slagstop-/draaistopschakelaar 13 Slagstop-/draaistopschakelaar 14 Werklamp 15 Knop voor instelling van de diepteaanslag 16 Extra handgreep (geïsoleerd greepvlak) 17 Diepteaanslag 18 Accu-ontgrendelingsknop 19 Indicatie temperatuurbewaking 20 Accu-oplaadindicatie 21 Knop voor accuoplaadindicatie 22 Borgschroef voor tandkransboorhouder (GBH 36 VF-LI Plus) 23 Tandkransboorhouder (GBH 36 VF-LI Plus) 24 SDS-plus opnameschacht voor boorhouder (GBH 36 VF-LI Plus) 25 Boorhouderopname (GBH 36 VF-LI Plus) 26 Kengroeven 27 Boorhoudersleutel (GBH 36 VF-LI Plus)
28 Voorste huls van de snelspanboorhouder (GBH 36 VF-LI Plus) 29 Vasthoudring van de snelspanboorhouder (GBH 36 VF-LI Plus) 30 EPC-schakelaar (Electronic Precision Control) 31 Betonboor met SDS-plus opnameschacht Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-6.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt kenmerkend: geluidsdrukniveau 90 dB(A); geluidsvermogenniveau 101 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-6:
Hameren in beton: a_h = 14.5 m/s², K = 1.5 m/s²
Hakken: a_h = 9.5 m/s², K = 1.5 m/s²
Boren in metaal: a_h < 2,5 m/s², K = 1,5 m/s²
In- en losdraaien van schroeven: a_h < 2,5 m/s², K = 1,5 m/s²
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Technische gegevens
| Boorhamer GBH 36 V-LI Plus GBH 36 VF-LI Plus |
| Productnummer | | 3 611 J06 0.. 3 611 J07 0.. |
| Toerentalregeling | | ● | ● |
| Draaistop | | ● | ● |
| Rechts- en linksdraaien | | ● | ● |
| Wisselboorhouser | | - ● | |
| Nominale spanning | V= 36 36 | | |
| Opgenomen vermogen | W 600 600 | | |
| Aantal slagen | min-1 | 0-4200 0-4200 | |
| Slagkracht overeenkomstig EPTA-Procedure 05/2009 | J | 3 | , |
| Nominaal toerenal | | | |
| - Rechtsdraaien | min-1 | 0-940 | 0-940 |
| - Linksdraaien | min-1 | 0-930 | 0-930 |
| Gereedschapopname | | SDS-plus | SDS-plus |
| Diameter ashals | mm 50 50 | | |
| Board diameter max.: | | | |
| - Beton | mm | 28 | 28 |
| - Metselwerk (met holle boorkroon) | mm | 82 | 82 |
| - Staal | mm | 13 | 13 |
| - Hout | mm | 30 | 30 |
| Gewicht volgens EPTA-Procedure 01:2014 | kg | 4,0/4,51) | 4,1/4,61) |
| Toegestane omgevingstemperatuur | | | |
| - bij het laden | °C | 0...+45 | 0...+45 |
| - bij het gebruik2) en bij opslag | °C | -20...+50 | -20...+50 |
| Aanbevolen accu's | | GBA 36V ... | GBA 36V ... |
| Aanbevolen laadapparaten | | AL36.. | AL36.. |
| | GAL 36.. | GAL 36.. |
1) afhankelijk van gebruikte accu 2) beperkt vermogen bij temperaturen < 0°C
Technische gegevens bepaald met meegeleverde accu.
Montage
Accu opladen (zie afbeelding A)
Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte lithiumionaccu.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.
De lithium-ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Het inzetgereedschap beweegt niet meer.
Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.

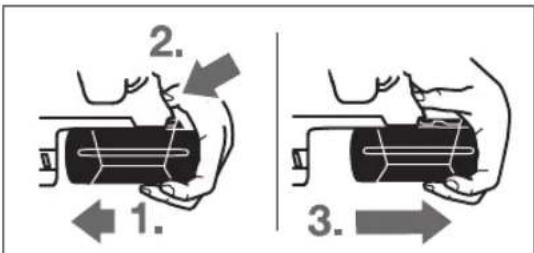

Accu verwijderen
De accu 11 beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingsknop 18 uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.
Als u de accu 11 wilt verwijderen:
Duw de accu tegen de voet van het elektrische gereedschap (1.) en druk tegelijkertijd op de ontgrendelingsknop 18 (2.). Trek de accu van het elektrische gereedschap los tot een rode streep zichtbaar wordt (3.). Druk nogmaals op de ontgrendelingsknop 18 en trek de accu volledig naar buiten.
Accu-oplaadindicatie
De drie groene LED's van de accuplaadindicatie 20 geven de oplaadtoestand van de accu 11 aan. Om veiligheidsredenen kan de oplaadtoestand alleen worden opgevraagd als het elektrische gereedschap stilstaat.
Druk op de knop 21 om de oplaadtoestand aan te geven (ook bij verwijderde accu mogelijk). Na ca. 5 seconden gaat de oplaadindicatie automatisch UIT.
LED Capaciteit
Permanent licht 3 x groen ≥ 2/3
Permanent licht 2 x groen ≥ 1/3
Permanent licht 1 x groen < 1/3
Knipperlicht 1 x groen Reserve
Als er na het indrukken van de knop 21 geen LED brandt, is de accu defect en moet deze worden vervangen.
Tijdens het opladen gaan de drie groene LED's na elkaar branden en gaan deze kort uit. De accu is volledig opgeladen als de drie groene LED's continu branden. Ongeveer 5 minuten nadat de accu volledig is opgeladen, gaan de drie groene LED's weer uit.
Extra handgreep
- Gebruik het elektrische gereedschap alleen met de extra handgreep 16.
Extra handgreep draaien (zie afbeelding B)
U kunt de extra handgreep 16 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.
Draai het onderste greepstuk van de extra handgreep 16 tegen de wijzers van de klok in en zet de extra handgreep 16 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 16 met de wijzers van de klok mee weer vast.
Let erop dat de spanband van de extra handgreep in de daarvoor bedoelde groef op het machinehuis ligt.
Boorhouder en inzetgereedschap kiezen
Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouder worden geplaatst.
Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en uitdraaien van schroeven worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorhouder of tandkransboorhouder nodig.
Tandkransboorhouder inzetten/uitnemen (GBH 36 VF-LI Plus)
Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u een geschikte boorhouder monteren (tandkrans- of snelspanboorhouder, toebehoren).
Tandkransboorhouder monteren (zie afbeelding C)
- Schroef de SDS-plus opnameschacht 24 in een tandkransboorhouder 23. Borg de tandkransboorhouder 23 met de borgschroef 22. Let erop dat de borgschroef een linksschroefdraad heeft.
Tandkransboorhouder inzetten (zie afbeelding C)
- Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. Zet de tandkransboorhouder met de opnameschacht draaiend in de gereedschapopname tot deze automatisch worden vergrendeld.
- Controleer de vergrendeling door aan de tandkransboorhouder te trekken.
Tandkransboorhouder verwijderen
Duw de vergrendelingshuls 5 naar achteren en verwijder de tandkransboorhouder 23.
Wisselboorhouder verwijderen of inzetten (GBH 36 VF-LI Plus)
De SDS-plus boorhouder 2 kunt u gemakkelijk verrangen door de meegeleverde snelspanboorhouder 1.
Wisselboorhouder verwijderen (zie afbeelding D)
Trek de vergrendelingsring 6 van de wisselboorhouder naar achteren, houd de ring in deze stand vast en trek de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 naar voren los. Bescherm de wisselboorhouder tegen vuil worden nadat u deze hebt verwijderd.
Wisselboorhouder inzetten (zie afbeelding E)
- Gebruik alleen de modelspecifieke originele uitvoering en let daarbij op het aantal kengroeven 26. Alleen boorhouders met twee of drie kengroeven zijn toegestaan. Als een voor dit elektrische gereedschap ongeschikte boorhouder wordt gebruikt, kan het inzetgereedschap tijdens het gebruik uit de boorhouder vallen.
- Reinig de wisselboorhouder voor het inzetten en smeer de schacht licht met vet. Grijp de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 met uw hele hand vast. Duw de wisselboorhouder draaiend op de boorhouderopname 25 tot u een duidelijk klikgeluid hoort.
- De wisselboorhouder wordt automatisch vergrendeld. Controleer de vergrendeling door aan de wisselboorhouder te trekken.
Inzetgereedschap wisselen
De stofbeschermkap 4 voorkomt zoveel mogelijk het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 4 niet wordt beschadigd.
Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen.
Inzetgereedschap wisselen (SDS-plus)
SDS-plus-inzetgereedschap inzetten (zie afbeelding F)
Met de SDS-plus-boorhouder kunt u het inzetgereedschap eenvoudig en zonder hulpgereedschap wisselen.
- GBH 36 VF-LI Plus: Zet de SDS-plus-wisselboorhouder 2 in.
- Reinig de schacht van het inzetgereedschap en smeer deze licht in met vet. Zet het inzetgereedschap draaiend in de gereedschapopname totdat het automatisch vergrendeld wordt.
- Controleer de vergrendeling door aan het inzetgereedschap te trekken.
Het SDS-plus-inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert.
SDS-plus-inzetgereedschap verwijderen (zie afbeelding G)
- Duw de vergrendelingshuls 5 naar achteren en verwijder het inzetgereedschap.
Inzetgereedschap wisselen (zonder SDS-plus) (GBH 36 VF-LI Plus)
Inzetgereedschap inzetten (zie afbeelding H)
Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboor- of hakwerkzaamheden beschadigd.
Zet een tandkransboorhouder 23 in (zie "Tandkransboorhouder inzetten/uitnemen", pagina 62). Open de tandkransboorhouder 23 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in. Steek de boorhoudersleutel in de daarvoor bedoelde boorgaten van de tandkransboorhouder 23 en span het ingezette gereedschap gelijkmatig vast. Draai de slagstop-/draaistopschakelaar 13 in de stand "Boren".
Inzetgereedschap verwijderen (zie afbeelding I)
Draai de huls van de tandkransboorhouder 23 met behulp van de boorhoudersleutel tegen de wijzers van de klok in, totdat het inzetgereedschap kan worden verwijderd.
Inzetgereedschap wisselen (zonder SDS-plus) (GBH 36 VF-LI Plus)
Inzetgereedschap inzetten (zie afbeelding J)
Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouser worden anders bij hamerboor- of hakwerkzaamheden beschadigd.
- Zet de snelspanboorhouser 1 in. - Houd de vasthoudring 29 van de snelspanboorhouser vast. Open de gereedschapopname door aan de voorste huls 28 te draaien tot het gereedschap kan worden ingezet. Houd de vasthoudring 29 vast en draai de voorste huls 28 stevig in de richting van de pijl tot een duidelijk ratelgeluid te horen is. - Controleer of het inzetgereedschap stevig vastzit door eraan te trekken.
Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapopname het ratelgeluid te horen zijn en sluit de gereedschapopname niet.
Draai in dit geval de voorste huls 28 eenmaal tegen de richting van de pijl in. Vervolgens kan de gereedschapopname worden gesloten. - Draai de slagstop-/draaistopschakelaar 13 in de stand "Boren".
Inzetgereedschap verwijderen (zie afbeelding K)
Houd de vasthoudring 29 van de snelspanboorhouser vast. Open de gereedschapopname door aan de voorste huls 28 in de richting van de pijl te draaien tot het gereedschap kan worden verwijderd.
Stofafzuiging met GDE 16 Plus (toebehoren)
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. - Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Voor de stofafzuiging is een GDE 16 Plus (accessoire) nodig. De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Ingebruikneming
Accuplaatsen
Zet de draairichtingschakelaar 8 in de middelste stand om het elektrische gereedschap tegen onbedoeld inschakelen te beschermen. Duw de opgeladen accu 11 van achteren in de voet van het elektrische gereedschap. Druk de accu volledig in de voet tot de rode streep niet meer zichtbaar is en de accu veilig vergrendeld is.
Functie instellen
Met de slagstop-/draaistopschakelaar 13 kiest u de functie van het elektrische gereedschap.
Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.
- Als u de functie wilt veranderen, drukt u op de ontgrendelingsknop 12 en draait u de slagstop-/draaistopschakelaar 13 in de gewenste stand tot deze hoorbaar vastklikt.
Positie voor hamerboorwerkzaamheden in beton of steen
Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en losdraaien van schroeven
Positie Vario-Lock voor het verstellen van de hakpositie. In deze stand klikt de slagstop-/draaistopschakelaar 13 niet vast.
Positie voor beitelen
Draairichting instellen
Met de draairichtingschakelaar 8 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uitschakelaar 10 is ingedrukt, is dit echter niet mogelijk.
Rechtsdraaien: schuif de draairichtingsomschakelaar 8 tot aan de aanslag in positie
Linksdraaien: schuif de draairichtingsomschakelaar 8 tot aan de aanslag in positie
Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden altijd op rechtsdraaien.
In- en uitschakelen
Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.
- Als u het elektrische gereedschap wilt inschakelen, drukt u op de aan/uit-schakelaar 10. Als het elektrische gereedschap voor het eerst wordt ingeschakeld, kan een aanloopvertraging optreden, omdat de elektronica van het elektrische gereedschap eerst moet worden geconfigureerd.
- Als u het gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 10 los.
Toerental of aantal slagen instellen
U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 10 indrukt.
Lichte druk op de aan/uit-schakelaar 10 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.
Electronic Precision Control (EPC) (zie afbeelding L)
EPC ondersteunt u bij werkzaamheden met slag in gevoelige materialen door langzaam opstarten en een gereduceerd arbeidstoerental.
- Schuif de EPC-schakelaar 30 in de gewenste positie.
Positie voor maximaal arbeidstoerental
Positie voor langzaam opstarten en gereduceerd arbeidstoerental
Overbelastingskoppeling
Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat. Schakel het elektrische gereedschap uit en maak het inzetgereedschap los als het elektrische gereedschap blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is.
Snelle uitschakeling (Kickback Control)
De Kickback Control (snelle uitschakeling) biedt een betere controle over het elektrische gereedschap. Wanneer het elektrische gereedschap plotseling en onvoorspelbaar gaat roteren rond de booras, wordt het elektrische gereedschap uitgeschakeld.
- Als u het gereedschap opnieuw in gebruik wilt nemen, laat u de aan/uit-schakelaar los en bedient u deze opnieuw. De snelle uitschakeling wordt door het knipperen van het werklicht 14 aan het elektrische gereedschap weergegeven.
De snelle uitschakeling kan alleen geactiveerd worden als het elektrische gereedschap bij maximaal werktoerental loopt en vrij rond de booras kan draaien.
Indicatie voor temperatuurbewaking
De rode LED van de indicatie voor temperatuurbewaking 19 geeft aan dat de accu of de elektronica van het elektrische gereedschap (als de accu in het gereedschap is geplaatst) zich niet in het optimale temperatuurbereik bevindt. In dit geval werkt het elektrische gereedschap niet, of niet met volledig vermogen.
Temperatuurbewaking van de accu:
- De rode LED 19 brandt continu als de accu in het oplaadapparaat wordt geplaatst: De oplaadtemperatuur van de accu ligt buiten het temperatuurbereik van 0°C tot 45°C. De accu kan niet worden opgeladen.
- De rode LED 19 knippert bij het indrukken van de toets 21 of van de aan-/uitschakelaar 10 (bij geplaatste accu): de accu is buiten het toegestane bedrijfstemperatuurbereik. Bij een accutemperatuur van meer dan 70°C wordt het elektrische gereedschap uitgeschakeld tot de accu zich weer in het optimale temperatuurbereik bevindt.
Temperatuurbewaking van de elektronica van het elektrische gereedschap:
- De rode LED 19 brandt bij het indrukken van schakelaar 10 continu: De temperatuur van de elektronica van het elektrische gereedschap bedraagt minder dan 5°C of meer dan 75°C. Bij een temperatuur boven 90°C wordt de elektronica van het elektrische gereedschap uitgeschakeld tot deze zich weer in het toegestane bedrijfstemperatuurbereik bevindt.
Tips voor de werkzaamheden
Boordiepte instellen (zie afbeelding M)
Met de diepteaanslag 17 kan de gewenste boordiepte X worden vastgelegd.
- Druk op de knop voor de instelling van de diepteaanslag 15 en zet de diepteaanslag in de extra handgreep 16. De ribbels op de diepteaanslag 17 moeten naar boven en onderen wijzen. Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden. Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.
Hakstand veranderen (Vario-Lock)
U kunt de beitel in 36 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen.
Zet de beitel in de gereedschapopname. Draai de slagstop-/draaistopschakelaar 13 in de stand "Vario-Lock" (zie "Functie instellen", pagina 64). Draai de gereedschapopname in de gewenste hakstand. Draai de slagstop-/draaistopschakelaar 13 in de stand "hakwerkzaamheden". De gereedschapopname is daarmee vergrendeld.
- Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien.
Bits inzetten (zie afbeelding N)
Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden.
Voor het gebruik van bits heeft u een universele houder 31 met SDS-plus opnameschacht (toebehoren) nodig.
- Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. Zet de universele houder draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.
- Controleer de vergrendeling door aan de universele houder te trekken.
- Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen.
- Als u de universele houder wilt verwijderen, duwt u de vergrendelingshuls naar achteren en neemt u de universele houder 31 uit de gereedschapopname.
Trillingsdemping
Trillingsdemping
De geïntegreerde trillingsdemping beperkt optredende trillingen.
De zachte greep vergroot de stroefheid en zorgt daardoor voor een betere grip en hanteerbaarheid van het elektrische gereedschap.
Aanwijzingen voor de optimale omgang met de accu
Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.
Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Onderhoud en service
Onderhoud en reiniging
Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt dit door een klantenservice te laten doen.
- Maak de gereedschapopname 3 na elk gebruik schoon.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over deze producten en toebehoren.
Vermeld bij vragen en het bestellen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Vervoer
Op de meegeleverde lithium-ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.
Bij verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.
Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Accu's en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Vervoer", pagina 66 en neem deze in acht.
Wijzigingen voorbehouden.
Dansk
Puratai aparat de protectie auditiva!
Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-6:
Găurire cu percuție în beton: ah = 14,5m / s2 K = 1,5m / s2
Dăltuire: ah = 9.5 m/s2 , K = 1.5 m/s2
Gebruik in metaal: ah < 2.5 m/s , K = 1.5 m/s2
Gebruik: an < 2,5 m/s, K = 1,5 m/s2
Instelling van de draairichting
Accu-temperatuurregeling:
