MANUAL DE UTILIZADOR ME339 VIKING

Impresso em papel de celulose branqueada sem cloro. O papel é reciclável. A capa de protecção é isenta de halogéneo.

Esperamos que o seu aparelho VIKING lhe seja útil

Em caso de dúvidas acerca do seu aparelho, queira contactar o seu distribuidor ou consulte directamente a nossa sociedade de vendas. Sobre este manual de utilização Generalidades Diferenças entre países Instruções sobre a leitura do manual de utilização Descrição do aparelho Para sua segurança Generalidades Transporte Medidas preparatórias Comportamento ao cortar a relva Manutenção, limpeza, reparações e armazenamento Aviso – Perigos originados pela corrente eléctrica Eliminação Descrição de símbolos Fornecimento Preparar o aparelho para o funcionamento Generalidades Montar o monoguiador (ME 339 C) Montar o guiador duplo (ME 339) Montar a cesta de recolha de relva Elementos de comando Monoguiador (ME 339 C) Guiador duplo (ME 339) Cesta de recolha de relva Ajuste central da altura de corte Instruções para trabalhar Generalidades Corte em encostas Carga correcta do motor eléctrico Se a lâmina de corte bloquear

Este produto foi fabricado segundo os mais modernos processos de produção e de qualidade, pois apenas consideramos o nosso objectivo alcançado quando o cliente fica satisfeito com o seu aparelho.

Protecção térmica contra sobrecarga do motor Dispositivos de segurança Operação de duas mãos Travão de inércia do motor Colocar o aparelho em funcionamento Ligar o aparelho à corrente eléctrica Alívio de tracção Ligar o cortador de relva Desligar o cortador de relva Indicador do nível Esvaziar a cesta de recolha de relva Manutenção Generalidades Limpar o aparelho Motor eléctrico e rodas Parte superior do guiador ME 339 Manutenção das lâminas de corte Montar e desmontar a lâmina de corte Afiar a lâmina de corte Arrumação (período de Inverno) Transporte Transportar e fixar o cortador de relva Protecção do meio ambiente Minimização do desgaste e prevenção de danos Peças de reposição comuns Esquema de ligações Declaração de conformidade CE do fabricante Dados técnicos Localização de falhas Plano de manutenção

Muito obrigado por ter optado por um produto de alta qualidade da empresa VIKING.

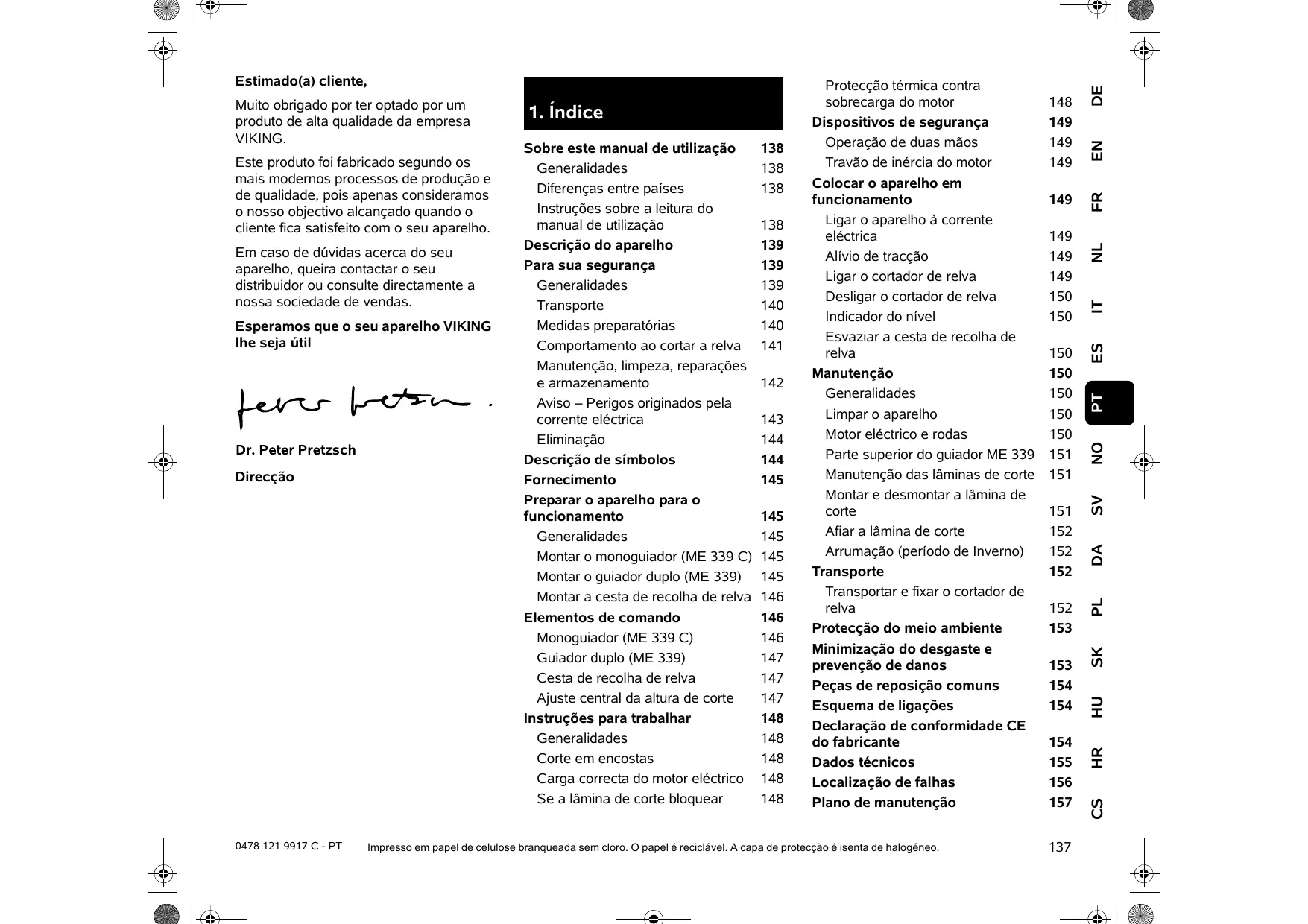

Estimado(a) cliente, Confirmação de entrega Confirmação de assistência

Este manual de utilização é um manual de instruções original do fabricante de acordo com a Directiva Comunitária 2006/42/CE. A VIKING trabalha continuamente no desenvolvimento da sua gama de produtos; por esse motivo, temos de nos reservar o direito de efectuar alterações no fornecimento relativamente à forma, técnica e equipamento. Por esse motivo, não é possível reclamar determinados direitos resultantes das indicações e figuras nesta brochura. Perspectiva ao utilizar as designações "esquerda" e "direita" no manual de utilização: O utilizador encontra-se atrás do aparelho e olha para a frente no sentido de marcha. Referência de capítulo: Uma seta remete para os respectivos capítulos e subcapítulos para mais explicações. O seguinte exemplo indica uma referência para um capítulo: (Ö 2.1) Identificação de secções de texto: As instruções descritas podem ser identificadas conforme os exemplos que se seguem. Passos de operação que necessitam da intervenção do utilizador: ● Solte o parafuso (1) com uma chave de fendas, accione a alavanca (2)...

2.2 Diferenças entre países

Enumerações gerais: A VIKING fornece diferentes fichas e interruptores, dependendo do país de fornecimento e do aparelho. – Utilização do produto em eventos desportivos ou concursos As figuras mostram os aparelhos com fichas tipo Euro; a ligação de aparelhos com outras versões de fichas à rede fazse da mesma forma.

2.3 Instruções sobre a leitura do

manual de utilização As imagens e os textos descrevem determinados passos de operação. Todos os símbolos gráficos aplicados no aparelho são explicados neste manual de utilização.

Perspectiva: Textos com especial relevância: As secções de texto com especial relevância são identificadas com um dos símbolos descritos a seguir, de modo a dar-lhes destaque adicional no manual de utilização. Perigo! Perigo de acidentes e ferimentos graves para pessoas. Um determinado comportamento é necessário ou deve ser omitido. Aviso! Perigo de ferimentos para pessoas. Um determinado comportamento evita ferimentos possíveis ou prováveis. 0478 121 9917 C - PT

Familiarize-se com as peças de comando e com a utilização do aparelho. Antes da primeira utilização, deverá ser instruído pelo vendedor ou por outra pessoa competente. Após a ingestão de bebidas alcoólicas, de medicamentos ou de drogas que afectem o poder de reacção, não é permitido trabalhar com o cortador de relva. Nunca permita que crianças, adolescentes com idade inferior a 16 anos ou outras pessoas que desconheçam o manual de utilização utilizem o cortador. Poderá haver prescrições locais que estipulem a idade mínima do utilizador. Nunca corte a relva, enquanto estiverem pessoas nas proximidades, particularmente crianças ou animais.

Tenha em consideração que o utilizador é responsável por eventuais acidentes causados a terceiros ou aos seus bens.

Leia com atenção a totalidade do manual de utilização antes da primeira colocação em funcionamento e guarde-o para uso posterior.

Ao trabalhar com o cortador de relva, deverá obrigatoriamente seguir as seguintes instruções de prevenção de acidentes.

O símbolo da câmara serve para associar as imagens nas páginas de imagens à respectiva parte do texto no manual de utilização. Parte superior do guiador Parte inferior do guiador Cárter Capot Roda traseira Roda dianteira Cesta de recolha de relva Pega de transporte superior Pega de transporte inferior Tampa de expulsão Manípulo rotativo Tensor rápido Arco de paragem do motor Alavanca do ajuste de altura Alívio de tracção Ligação à rede Botão de arranque Placa de identificação

As figuras que esclarecem a utilização do aparelho encontram-se no início do manual de utilização.

Textos com referência a imagens:

Nota Informação para uma melhor utilização do aparelho e para evitar possíveis falhas na utilização.

4. Para sua segurança

3. Descrição do aparelho

Cuidado! Ferimentos ou danos materiais ligeiros que podem ser evitados através de um determinado comportamento. 0478 121 9917 C - PT

Por princípio, o aparelho apenas pode ser entregue (emprestado) a pessoas que conheçam este modelo e saibam manuseá-lo. Entregue sempre o manual de utilização juntamente com o aparelho. Este aparelho não foi concebido para ser utilizado por pessoas (especialmente crianças) com capacidades físicas, sensoriais ou mentais limitadas ou por pessoas com falta de experiência e/ou conhecimento do aparelho, a menos que sejam supervisionadas por uma pessoa responsável pela sua segurança ou tenham recebido instruções sobre como utilizar o aparelho. As crianças não devem utilizar o equipamento sem a supervisão de um adulto. – para aplanar o solo, por exemplo, para aplanar montes de toupeiras, – nem para transportar aparas cortadas, excepto na cesta de recolha de relva concebida para o efeito. Perigo – Perigo de acidentes! Apenas podem ser utilizados acessórios fornecidos pela Viking ou explicitamente autorizados para a montagem neste aparelho. Também não é possível efectuar quaisquer alterações no aparelho. Quando da utilização em parques públicos, instalações desportivas, em ruas e em empresas agrárias e florestais, dever-se-á tomar cuidados especiais. – para aparar arbustos, sebes e ramagens, Atenção! Perigo de saúde devido às vibrações! Uma grande carga de vibrações podem causar danos aos sistemas circulatório e nervoso, especialmente em pessoas com problemas circulatórios. Consulte um médico caso ocorram sintomas que possam ser causados por vibrações. Entre estes sintomas, que ocorrem principalmente nos dedos, mãos ou pulsos, incluem-se por exemplo (enumeração incompleta): – para cortar trepadeiras, – perda de sensibilidade, – para cuidar de relvados em telhados ou em canteiros de varanda, – dores, Perigo – Perigo de acidentes! O cortador de relva foi concebido para uso privado e destina-se exclusivamente a cortar relva; não é permitida qualquer outra utilização, que poderá ser perigosa ou originar danos no aparelho. Devido ao risco de ferimentos do utilizador, o cortador de relva não pode ser utilizado, por exemplo, (enumeração incompleta): – para limpar passeios (aspiração, expulsão por sopro, limpeza de neve), – para triturar ou lascar ramagens de árvores ou aparas de sebes, – fraqueza muscular, – descoloração da pele, – sensação de formigueiro desagradável.

Trabalhe apenas com luvas para se evitarem ferimentos em peças do aparelho com arestas vivas.

Antes do transporte, desligue o aparelho, retire o cabo de rede e espere até a lâmina parar. Ao elevar o aparelho, preste atenção às indicações do capítulo "Transporte" (Ö 13.). Observe o peso do aparelho e, se necessário, utilize auxílios de carga adequados (rampas de carga, dispositivos de elevação). Durante a elevação e o transporte, evite o contacto com a lâmina de corte. Transporte o aparelho apenas com o motor frio. Proteja o aparelho e as respectivas peças transportadas (por exemplo, cesta de recolha de relva) na superfície de carga com meios de fixação (cintas, cabos, etc.) suficientemente dimensionados. No transporte do aparelho, deve ser respeitada a legislação regional em vigor, em particular a que diz respeito à protecção das cargas e ao transporte de objectos em superfícies de carga.

4.3 Medidas preparatórias

O aparelho não pode ser utilizado por pessoas que não estejam familiarizadas com o manual de utilização. Tenha em conta as normas municipais sobre as horas em que é permitido usar aparelhos de jardinagem accionados por um motor. Durante a operação de corte, deverá usar sempre calçado robusto e calças compridas. Não corte a relva com os pés descalços nem com sandálias ou chinelos. 0478 121 9917 C - PT Por razões de segurança, use sempre uma cesta de recolha de relva que não esteja danificada. Os dispositivos de comutação instalados no aparelho não podem ser retirados nem ligados em ponte (por exemplo, amarrando o arco de paragem do motor ao guiador da direcção). Conduza o aparelho a passo – nunca corra ao trabalhar com o aparelho. Se conduzir o aparelho rapidamente, o perigo de ferimentos é maior, podendo tropeçar, escorregar, etc. Desligue o motor, – se transportar o cortador de relva por outras superfícies, a fim de despejar a relva, – se tiver de levar e trazer o cortador de relva para a superfície a cortar, – antes de remover a cesta de recolha de relva.

Por motivos de segurança, o aparelho não poderá ser aplicado em encostas com uma inclinação superior a 25° (46,6%). Perigo de ferimentos! Uma inclinação de terreno de 25° corresponde a uma subida vertical de 46,6 cm num comprimento horizontal de 100 cm.

Ligue o motor com cuidado, consultando as indicações do capítulo "Colocar o aparelho em funcionamento" (Ö 11.). Mantenha uma distância suficiente dos pés em relação à ferramenta de corte. Seja particularmente cauteloso ao inverter o sentido de marcha do aparelho e ao puxá-lo para si.

Para arrancar, coloque o aparelho numa superfície plana. Ao ligar o motor, o aparelho não poderá ser inclinado. Preste atenção à desaceleração das ferramentas de trabalho, as quais levam vários segundos até pararem por completo.

Preste especial atenção às indicações do capítulo "Aviso – Perigos originados pela corrente eléctrica" (Ö 4.6). Corte a relva apenas à luz do dia ou com boa iluminação. Atenção – Perigo de tropeçar! Tenha especial cuidado ao andar para trás e ao puxar o cortador de relva.

Nunca utilize o cortador de relva com os dispositivos de segurança danificados, sem o travão-motor a funcionar, nem sem os dispositivos de segurança montados, por exemplo, sem tampa de expulsão ou sem dispositivo de recolha da relva. Não corte a relva molhada nem quando estiver a chover. A relva molhada aumenta o perigo de acidentes (o utilizador tem uma posição de trabalho menos segura). Trabalhe só na transversal relativamente à encosta (nunca para cima e para baixo), de modo a evitar perder o controlo do aparelho e não vir a ser atropelado pelo cortador de relva a funcionar.

Nunca ligue o motor sem a lâmina correctamente montada. Perigo de sobreaquecimento do motor! Não corte a relva a temperaturas ambiente inferiores a +5 °C. Tenha cuidado ao mudar de direcção em encostas, de modo a não perder o controlo do aparelho.

Antes da utilização do aparelho, substitua as peças gastas ou danificadas. Substitua os avisos de perigo e alerta no aparelho que se tenham tornado ilegíveis ou estejam danificados. O seu distribuidor oficial VIKING tem disponíveis avisos autocolantes de reposição. Mantenha terceiros afastados da zona de risco, em especial crianças e animais. Exclua qualquer perigo para os outros de forma cautelosa. Em terrenos com declive, assegure sempre uma posição estável. Evite cortar a relva em encostas demasiado íngremes para evitar perder o controlo do aparelho.

Antes da utilização, verifique sempre visualmente se a ferramenta de corte, os parafusos de fixação, a chapa de resguardo e toda a unidade de corte se encontram em perfeitas condições, prestando especial atenção ao assentamento seguro, danos e desgaste (Ö 12.5).

4.4 Comportamento ao cortar a relva

Verifique todo o terreno em que irá utilizar o aparelho e retire todas as pedras, paus, arames, ossos e todos os outros objectos estranhos que porventura possam ser projectados pelo aparelho. 0478 121 9917 C - PT

Não tente inspeccionar a lâmina enquanto o cortador de relva estiver em funcionamento. Nunca abra a tampa de expulsão e/ou retire a cesta de recolha de relva enquanto a lâmina estiver em funcionamento. A lâmina em rotação pode causar ferimentos. Nunca fixe objectos ao guiador (por exemplo, vestuário de trabalho). Cabos de extensão não podem ser enrolados no guiador. Dever-se-á verificar regularmente se a lâmina assenta de forma segura e apresenta danos ou indícios de desgaste (Ö 12.5). Atenção – Perigo de ferimentos! Nunca aproxime as mãos ou pés das peças em rotação. Nunca toque na lâmina em rotação. Mantenha-se sempre afastado da abertura de expulsão. Deve manter-se sempre à distância de segurança dada pelos guiadores. Evite repetidas tentativas de ligação num curto espaço de tempo, nomeadamente "brincar" com o botão de arranque. Perigo de sobreaquecimento do motor! Devido às oscilações de tensão causadas por este aparelho ao arrancar, sob condições de rede desfavoráveis, poderão ser afectados outros dispositivos ligados no mesmo circuito. Nesse caso, execute as medidas adequadas (por exemplo, ligação a um circuito diferente do circuito do dispositivo em causa, funcionamento do aparelho num circuito com uma impedância mais baixa). Desligue o motor, retire a ficha de rede e certifique-se de que a ferramenta de corte pára por completo,

– antes de eliminar bloqueios ou entupimentos no canal de expulsão; – se a ferramenta de corte tiver batido num objecto estranho. A ferramenta de corte deve ser verificada relativamente a eventuais danos. O cortador de relva não pode ser colocado em funcionamento com o eixo de lâminas ou o eixo do motor empenado ou danificado. Perigo de ferimentos através de peças defeituosas! – antes de verificar ou limpar o cortador de relva ou efectuar quaisquer trabalhos (por exemplo, ajustar a altura de corte, rebater/ajustar o guiador); – se o cortador começar a vibrar fortemente, de modo invulgar. Todo o aparelho, especialmente a ferramenta de corte, tem de ser verificado quanto a eventuais danos e peças soltas, nesse caso. Substitua as peças danificadas antes da próxima colocação em funcionamento e fixe/aperte as peças soltas. – antes de abandonar o aparelho ou quando ele não estiver a ser vigiado; – antes de levantar ou levar o aparelho; – antes do transporte. Nunca eleve ou transporte um cortador de relva com o motor a circular, nem com o cabo de rede ligado. Não podem ser transportadas pessoas, especialmente crianças, ou objectos juntamente com o aparelho.

4.5 Manutenção, limpeza, reparações e

armazenamento Antes de todos os trabalhos no aparelho, antes de ajustar ou limpar o cortador de relva ou antes de verificar se o cabo de ligação está enlaçado ou danificado, desligue o cortador de relva e retire a ficha da tomada. Devem ser utilizadas luvas apertadas em todos os trabalhos na ferramenta de corte. Antes da arrumação, trabalhos de manutenção e limpeza, deixe o aparelho arrefecer totalmente num compartimento fechado. Efectue apenas trabalhos de manutenção que estejam descritos neste manual de utilização. Solicite a um distribuidor oficial a realização dos restantes trabalhos. A VIKING recomenda a realização de trabalhos de manutenção e de reparação apenas pelo distribuidor oficial VIKING. Os distribuidores oficiais VIKING beneficiam de acções de formação regulares e dispõem de informações técnicas. Se lhe faltarem os meios ou os conhecimentos necessários, dirija-se sempre a um distribuidor oficial (a VIKING recomenda os distribuidores oficiais VIKING). Utilize apenas ferramentas, acessórios e peças de reposição de elevada qualidade. Caso contrário, pode existir perigo de acidentes provocando ferimentos pessoais ou danos no aparelho. A VIKING recomenda a utilização de ferramentas, acessórios e peças de reposição VIKING originais. As 0478 121 9917 C - PT O cabo de ligação à rede apenas pode ser reparado ou substituído por técnicos electricistas autorizados. De modo a evitar risco de incêndio, mantenha a área das aberturas de refrigeração a ar entre o capot e o cárter livre de, por exemplo, relva, palha, musgo, folhas ou massa vertida. Se tiverem sido retirados componentes ou dispositivos de segurança para efectuar trabalhos de manutenção, estes deverão ser imediatamente recolocados de forma correcta. 0478 121 9917 C - PT

4.6 Aviso – Perigos originados pela

corrente eléctrica Atenção! Perigo de choque eléctrico! O cabo de rede, a ficha de rede, o interruptor para ligar/desligar e o cabo de ligação são especialmente importantes para a segurança eléctrica. Cabos de ligação, acoplamentos e fichas danificados ou que não correspondam às normas não poderão ser utilizados, para que não se verifique o risco de um choque eléctrico. Por isso, verifique regularmente se o cabo de ligação apresenta indícios de danos ou envelhecimento (fragilidade). Nunca utilize um cabo de extensão danificado. Substitua os cabos defeituosos por novos e não realize reparações em cabos de extensão.

Embora o motor de accionamento se encontre protegido contra salpicos de água, não é permitido trabalhar com o corta-relva à chuva ou num ambiente molhado.

Substitua os avisos de perigo e alerta no aparelho que se tenham tornado ilegíveis. O seu distribuidor oficial VIKING tem disponíveis avisos autocolantes de reposição. Guarde o cortador de relva frio em segurança num compartimento seco e fechado, fora do alcance de crianças. Utilize exclusivamente cabos de extensão isolados contra humidade para áreas exteriores, adequados para utilização com o aparelho (Ö 11.1). Não deixe o aparelho desprotegido à chuva. Desligue o cabo de ligação da ficha e da tomada e não puxe pelos cabos de ligação. Ligue o aparelho apenas a uma tomada protegida por um interruptor de protecção de corrente de falha com uma corrente de disparo máxima de 30 mA. O seu electricista poderá dar-lhe mais informações a este respeito. Se o aparelho for ligado a um grupo electrogéneo, deverá ter em atenção que as variações de corrente poderão danificar o cortador de relva.

Caso a ferramenta de corte ou o cortador de relva tenham embatido num obstáculo ou num objecto estranho, desligue o motor, retire a ficha de rede e execute uma verificação competente. Ao cortar a relva, mantenha o cabo afastado da lâmina.

Verifique regularmente se o dispositivo de recolha da relva está desgastado, danificado ou se perdeu a sua funcionalidade. Perigo de choque eléctrico! Cabos, fichas e acoplamentos danificados ou condutores de ligação que não correspondem às prescrições não poderão ser utilizados.

Verifique frequentemente todo o aparelho, especialmente antes do armazenamento, por exemplo, antes de longas pausas de trabalho (período de Inverno), quanto a desgaste ou danos. Substitua as peças gastas ou danificadas, para que o aparelho esteja sempre em condições de funcionamento seguro. Perigo de choque eléctrico! Não ligue um cabo danificado à corrente e não toque num cabo defeituoso antes de o desligar da corrente.

Mantenha todas as porcas, cavilhas e parafusos bem apertados, para que o aparelho esteja em condições de funcionamento seguro. O aparelho não pode ser usado com cabos danificados ou gastos.

Limpe cuidadosamente o cortador de relva após a sua utilização. Nunca utilize um aparelho de limpeza de alta pressão e não limpe o cortador de relva com água a correr (por exemplo, com uma mangueira). Não utilize produtos de limpeza agressivos. Estes produtos de limpeza podem danificar plásticos e metais, prejudicando o funcionamento seguro do seu aparelho VIKING.

características destes itens estão adaptadas de forma ideal ao aparelho e às exigências do utilizador. As peças de substituição originais da VIKING podem ser reconhecidas pelo número de peça de substituição VIKING, pela inscrição VIKING e, eventualmente, na identificação de peça de substituição VIKING. Em peças pequenas, pode estar apenas o símbolo.

Preste sempre atenção para que os cabos de rede utilizados estejam protegidos adequadamente. Por motivos de segurança eléctrica, o cabo eléctrico tem de estar sempre correctamente montado no guiador (Ö 7.2).

5. Descrição de símbolos

Atenção! Antes da colocação em funcionamento, leia o manual de utilização.

Certifique-se que um aparelho já desactivado é encaminhado para ser eliminado de maneira tecnicamente correcta. Antes de proceder à eliminação, inutilize o aparelho. No sentido de evitar acidentes, remova especialmente o cabo de rede ou o cabo eléctrico do motor. Perigo de ferimentos na lâmina de corte! Nunca deixe um cortador de relva desactivado sem alguém a vigiar. Certifique-se de que o aparelho e a lâmina de corte são guardados fora do alcance das crianças. ME 339: Ligue o motor. ME 339 C: Ligue o motor. ME 339 C: Desligue o motor. Perigo de ferimentos! Mantenha terceiros afastados da zona de risco. Perigo de ferimentos! Cuidado ao lidar com a lâmina afiada. A lâmina de corte continua a girar alguns segundos após ser desligada (travão do motor/ da lâmina). Antes de efectuar trabalhos na ferramenta de corte, antes de trabalhos de manutenção e limpeza, antes de verificar se o cabo de ligação está emaranhado ou danificado e, antes de deixar o aparelho, desligue o motor e retire a ficha de rede. Perigo de choque eléctrico! Mantenha o cabo de ligação afastado da ferramenta de corte.

Parafuso de cabeça boleada Guia do cabo Manípulo rotativo Grampo do cabo

● Introduza o guiador duplo (2) nas duas partes inferiores do guiador (3). Insira os parafusos de cabeça boleada (J) - à direita com a guia do cabo (K), à esquerda sem - através dos furos, de dentro para fora, e aperte-os bem com os manípulos rotativos (L). ● Encaixe a anilha (E). Montar o grampo do cabo: ● Feche o tensor rápido (3). ● O tensor rápido (3) tem de ser puxado com força suficiente de modo a que possa ser completamente fechado e, em seguida, o guiador seja fixado na consola do guiador. Se necessário, solte novamente o tensor rápido e enrosque e desenrosque o parafuso (F).

● Coloque as peças de aperto (H) à esquerda e à direita na consola do guiador (2) conforme ilustrado. Encaixe a anilha (E) no parafuso (F) e guie o parafuso (F) através das peças de aperto e da parte inferior do guiador de dentro para fora. ● Introduza a cavilha (G) no tensor rápido (I) e enrosque-os em conjunto no parafuso (F). 0478 121 9917 C - PT ● Encaixe o parafuso de cabeça boleada (J) através da guia do cabo (K) e engate o cabo eléctrico (1). Perigo de choque eléctrico! Para que a camada isolante do guiador não seja danificada, encaixe o grampo do cabo apenas com a mão e não utilize ferramentas (por exemplo, martelo, chave de fendas). ● Fixe o cabo eléctrico (1) com o grampo do cabo (M) na parte superior do guiador. Na parte superior do guiador, respeite uma distância de 25 - 27 cm entre o grampo do cabo e o interruptor.

● Posicione o monoguiador (1) na posição de trabalho na consola do guiador (2) e mantenha-o nessa posição.

Montar a parte superior do guiador:

Anilha Parafuso Cavilha Peça de aperto Tensor rápido

7.3 Montar o guiador duplo

● Coloque o aparelho sobre uma base horizontal, plana e estável. ● Pressione o cabo eléctrico (1) em direcção ao suporte (4) da guarnição do guiador. Na zona da parte inferior do guiador, o cabo eléctrico tem de encostar no tubo do guiador.

Perigo de ferimentos Observe as instruções de segurança do capítulo "Para sua segurança" (Ö 4.).

Designação Unids. Aparelho base Parte superior da cesta de recolha Parte inferior da cesta de recolha Cavilha Manual de utilização

● Coloque o cabo eléctrico (1) no labirinto do cabo (2) na consola do guiador conforme ilustrado. Preste atenção à posição correcta da braçadeira de cabos (3) no labirinto do cabo.

7. Preparar o aparelho para o

● Coloque a parte superior da cesta de recolha (B) na parte inferior da cesta de recolha (C). Tenha em atenção a posição correcta nas guias (1). ● Insira a cavilha (D) nas aberturas previstas para o efeito, de dentro para fora. ● Permita que a parte superior da cesta de recolha (B) engate na parte inferior da cesta de recolha, com uma ligeira pressão. ● Engate a cesta de recolha de relva (Ö 8.3). ● Rebata o guiador (1) para trás e segure no mesmo com uma mão.

O cortador de relva ME 339 C está equipado com um guiador telescópico ajustável.

Perigo de choque eléctrico! O cabo eléctrico tem de ser sempre fixado na guarnição do guiador e na consola do guiador. Se o guiador estiver na posição mais elevada, o cabo eléctrico tem de ficar ligeiramente suspenso no âmbito de ajuste do guiador telescópico (Ö 7.2). Perigo de entalamento! Ao soltar o tensor rápido, o guiador pode rebater ou abrir. Por isso, segure sempre no guiador (1) com uma mão no ponto mais alto quando estiver a abrir os tensores rápidos. 1 Rebater o guiador: Posição de transporte (para limpar o aparelho, para transportar e guardar o aparelho poupando espaço): ● Coloque o guiador na posição mais baixa. ● Segure no guiador (1) com uma mão e abra o tensor rápido (2). ● O tensor rápido (2) tem de ser puxado com força suficiente de modo a que possa ser completamente fechado e, em seguida, o guiador seja fixado na consola do guiador. Se necessário, solte novamente o tensor rápido e enrosque e desenrosque o parafuso (3). ● Ajuste a altura do guiador. 2 Ajuste da altura: A altura do guiador telescópico pode ser ajustada gradualmente: ● Segure na parte superior do guiador (4) com uma mão e abra o tensor rápido (5). ● Puxe a parte superior do guiador (4) para fora da parte inferior do guiador ou introduza-a na parte inferior do guiador e ajuste a altura pretendida do guiador. ● Segure na parte superior do guiador (4) com uma mão e feche o tensor rápido (5). ● O tensor rápido (5) tem de ser puxado com força suficiente de modo a que possa ser completamente fechado e, em seguida, a parte superior do guiador seja fixada na parte inferior do guiador. Se necessário, solte novamente o tensor rápido e rode a porca serrilhada (6). ● Rebata o guiador (1) para a frente. ● Se necessário, o tensor rápido (2) pode ser fechado e o guiador pode ser fixado na posição de transporte. Posição de trabalho (para empurrar o aparelho):

Podem ser reguladas cinco alturas de corte diferentes entre 30 mm e 70 mm. Posição de transporte (para limpar o aparelho, para transportar e guardar o aparelho poupando espaço): Nível 1 = altura mínima de corte Nível 5 = altura máxima de corte ● Desenrosque os manípulos rotativos (1) até que se movam facilmente para um lado e para o outro nas voltas livres e rebata a parte superior do guiador (2) para a frente. Posição de trabalho (para empurrar o aparelho): ● Rebata a parte superior do guiador (2) para trás e segure na mesma com uma mão. Podem ser reguladas seis alturas de corte diferentes entre 20 mm e 70 mm. ● Pressione a alavanca de ajuste de altura (1) em direcção ao cortador de relva até os ressaltos (2) engatarem na alavanca. A altura de corte seleccionada pode ser vista no ressalto mais à frente (3). Nível S = altura mínima de corte Nível 5 = altura máxima de corte No sentido de evitar danos, a altura mínima de corte apenas deverá ser utilizada em superfícies de relvado que não tenham irregularidades.

● Aperte bem os manípulos rotativos (1). Tenha em atenção a posição correcta da guia do cabo (3). Cortador de relva para a Grã-Bretanha: ● Altura de corte superior: Eleve o cortador de relva com a alavanca de ajuste de altura (1) (a alavanca desloca-se para a frente). Altura de corte inferior: Pressione o cortador de relva com a alavanca de ajuste de altura (1) para baixo (a alavanca desloca-se para trás).

● Feche a tampa de expulsão (1).

● Eleve a cesta de recolha de relva (2) e remova-a para trás.

● Afaste ligeiramente a alavanca de ajuste de altura (1) do cortador de relva até os ressaltos (2) soltarem a alavanca.

Rebater o guiador: ● Abra e segure na tampa de expulsão (1).

Perigo de entalamento! Ao soltar os manípulos rotativos, a parte superior do guiador pode rebater. Por isso, segure sempre na parte superior do guiador (2) no ponto mais alto com uma mão enquanto enrosca os manípulos rotativos. Ajustar a altura de corte:

8.2 Guiador duplo (ME 339)

● Abra e segure na tampa de expulsão (1).

● Engate a cesta de recolha de relva (2) com as saliências de retenção (3) nos entalhes (4) da parte traseira do aparelho. 0478 121 9917 C - PT

● Feche a tampa de expulsão (1).

9. Instruções para trabalhar

corresponde a uma subida vertical de 46,6 cm num percurso horizontal de 100 cm. – cabo de ligação não adequado ou demasiado comprido – queda de tensão (Ö 11.1). Nova colocação em funcionamento

Perigo de ferimentos! Desembarace imediatamente eventuais cabos ensarilhados. Ao cortar a relva, ponha o cabo de ligação sempre para trás de si. Ao cortar a relva, os cabos de ligação podem ser cortados acidentalmente ou originar tropeções. Como tal, representam um elevado risco de acidentes. Assim, corte apenas a relva de modo a que o cabo de ligação se encontre sempre visível sobre a superfície de relvado já aparada. Para obter uma relva bonita e espessa, é necessário cortá-la frequentemente e não a deixar crescer muito. Quando o tempo estiver quente e seco, não corte a relva demasiado curta, uma vez que assim ficará queimada pelo sol ganhando, assim, um aspecto feio! Com uma lâmina afiada, o padrão de corte é mais bonito do que com uma lâmina embotada, devendo, como tal, ser afiada com regularidade (distribuidor oficial VIKING).

9.2 Corte em encostas

Por razões de segurança, o cortarelva apenas poderá ser utilizado até uma inclinação do terreno de 25°. Uma inclinação de terreno de 25° (46,6%)

Não ligue o corta-relva sobre relva alta ou com a altura de corte mais baixa. O cortador de relva apenas deverá ser submetido a um esforço que não leve a uma redução considerável da rotação do motor eléctrico. Ao fim de um período de arrefecimento de cerca de 10 minutos (dependendo da temperatura ambiente), o aparelho recomeça no funcionamento normal (Ö 11.). Em caso de redução da rotação, seleccione um ajuste superior da altura de corte e/ou reduza a velocidade de avanço.

9.4 Se a lâmina de corte bloquear

Desligue imediatamente o motor e extraia a ficha da rede. Em seguida, elimine a causa da avaria.

9.5 Protecção térmica contra

sobrecarga do motor No caso de ocorrer uma sobrecarga do motor durante o trabalho, a protecção térmica contra sobrecarga do motor desliga automaticamente o aparelho. O que pode causar uma sobrecarga: – cortar relva demasiado alta ou uma altura de corte muito baixa, – uma velocidade de avanço muito alta, – limpeza insatisfatória da conduta de refrigeração (fendas de aspiração) – a lâmina de corte está embotada ou gasta, 0478 121 9917 C - PT Espessura mínima: até 25 m de comprimento: 3 x 1,5 mm² até 50 m de comprimento: 3 x 2,5 mm² Os acoplamentos dos cabos de ligação têm de ser de borracha ou ter revestimento de borracha e corresponder à norma DIN/VDE 0620. A tensão e a frequência de rede têm de estar em conformidade com as indicações da placa de identificação ou com as indicações do capítulo "Dados Técnicos" (Ö 19.). O cabo de ligação à rede tem de estar suficientemente protegido (Ö 19.).

Não arranque o motor sobre relva alta, nem na altura de corte mais baixa, dado que isso dificulta o arranque. ● Prima e mantenha premido o botão de arranque (1). Puxe o arco de paragem do motor (2) em direcção ao guiador e mantenha-o nessa posição. ● Pode soltar o botão de arranque (1) depois de accionar o arco de paragem do motor (2).

Este aparelho está previsto para funcionar numa rede eléctrica com uma impedância de sistema Zmax no ponto de fornecimento (ligação doméstica) de, no máximo, 0,49 Ohm (a 50 Hz). 0478 121 9917 C - PT

● Passe o laço sobre o gancho (3) e aperte-o.

● Com o cabo de ligação (1), forme um laço e insira-o pela abertura (2).

Apenas poderão ser utilizados como cabos de ligação cabos que não sejam mais leves do que cabos de mangueira de borracha H07 RN-F DIN/VDE 0282. Por isso, o cabo de ligação tem de passar pelo alívio de tracção.

Um travão de inércia do motor reduz o período de marcha por inércia até à paragem completa das lâminas.

Durante o trabalho, o alívio de tracção impede que o cabo de ligação seja inadvertidamente puxado, evitando assim um eventual dano na ligação do aparelho à rede.

Depois de soltar o arco de paragem do motor, a lâmina de corte pára em menos de 3 segundos. Ao utilizar um enrolador de cabos, o cabo de ligação terá de estar totalmente desenrolado; de contrário, poderá haver perda de rendimento e sobreaquecimento devido à resistência eléctrica.

11.2 Alívio de tracção

Perigo de choque eléctrico! Observe as instruções de segurança do capítulo "Para sua segurança" (Ö 4.).

Só é possível ligar o motor eléctrico premindo e mantendo premido o botão de arranque com a mão direita e, em seguida, puxando o arco de paragem do motor em direcção ao guiador com a mão esquerda.

11.1 Ligar o aparelho à corrente

eléctrica O utilizador tem de se certificar de que o aparelho apenas é utilizado numa rede eléctrica que cumpra estes requisitos. Se necessário, a impedância do sistema pode ser consultada nas empresas locais de fornecimento de energia.

10.1 Operação de duas mãos

11. Colocar o aparelho em

Posição de limpeza ME 339:

11.4 Desligar o cortador de relva

● Solte o arco de paragem do motor (1). O motor e a lâmina de corte param após um curto período de marcha por inércia.

11.5 Indicador do nível

A cesta de recolha da relva está equipada com um indicador do nível (1) na parte superior da cesta de recolha. O fluxo de ar que resulta da rotação da lâmina de corte e que é responsável pelo enchimento da cesta de recolha de relva faz elevar o indicador do nível (2): A cesta de recolha de relva enche-se com aparas de relva. À medida que a cesta de recolha de relva se vai enchendo de relva, esse fluxo de ar diminui, fazendo baixar o indicador do nível (3): ● Esvazie a cesta de recolha de relva cheia (Ö 11.6).

11.6 Esvaziar a cesta de recolha

● Desligue o motor (Ö 11.4) e desengate a cesta de recolha de relva (Ö 8.3). ● Abra a cesta de recolha de relva pela tala de fecho (1) e rebata a cesta de recolha de relva (2) para cima. ● Segure na cesta de recolha de relva pelas pegas da parte superior da cesta de recolha (3) e da parte inferior da cesta de recolha (4), conforme ilustrado.

● Rebater o guiador duplo (Ö 8.2).

Perigo de ferimentos! Observe as instruções de segurança do capítulo "Para sua segurança" (Ö 4.). Manutenção anual efectuada pelo distribuidor oficial: O cortador de relva deverá ser verificado por um distribuidor oficial uma vez por ano. A VIKING recomenda o distribuidor oficial VIKING.

12.2 Limpar o aparelho

Intervalo de manutenção: Após cada utilização

● Desengate a cesta de recolha de relva (Ö 8.3). Perigo de ferimentos! Antes de o virar para cima, coloque o cortador de relva num piso firme, horizontal e plano. Ao trabalhar na posição de limpeza, o aparelho pode virar. Mantenha-se sempre ao lado do aparelho. Nunca trabalhe à frente nem atrás do cortador. Posição de limpeza ME 339 C: Instruções sobre limpeza: Limpe bem o aparelho após cada utilização. O manuseamento cuidado protege o seu aparelho contra danos e aumenta a sua vida útil. A entrada de ar (fendas de aspiração) entre o capot e a parte inferior do cárter deverá ser limpa de sujidades, de modo a assegurar uma refrigeração suficiente do motor. Limpe a lâmina de corte. Limpe a parte inferior do cortador de relva com escova e água. Solte primeiro os restos de relva encrostados no cárter e no compartimento de expulsão com uma tala de madeira. Nunca dirija jactos de água sobre as peças do motor, juntas de vedação, pontos de apoio e componentes eléctricos, tais como os interruptores. Se o fizer, dará origem a reparações dispendiosas. Caso não consiga remover sujidades com água, uma escova ou um pano, a VIKING recomenda a utilização de um produto especial de limpeza (por exemplo, produto especial de limpeza STIHL). ● Rebater o monoguiador (Ö 8.1). ● Eleve a tampa de expulsão (1), incline o cortador de relva e pouse-o sobre a consola do guiador (2). ● Assente o guiador (3) no solo e fixe-o nessa posição com o tensor rápido (4).

12.3 Motor eléctrico e rodas

O motor eléctrico não necessita de manutenção. Os mancais das rodas não necessitam de manutenção. 0478 121 9917 C - PT ● Verifique a espessura da lâmina em, pelo menos, 5 pontos com uma corrediça de medição (2). A espessura mínima também tem de estar presente na área das asas das lâminas, em especial. ● Coloque uma régua (3) na aresta dianteira da lâmina e meça a afiação traseira. Limites de desgaste: A lâmina tem de ter uma espessura de, pelo menos, 1,6 mm em cada ponto. Os gumes podem apenas ser afiados, no máximo, 5 mm. Ao trocar a lâmina de corte, substitua sempre o parafuso da lâmina (4).

Para evitar danos no parafuso da lâmina, utilize uma chave sextavada (22 mm) adequada para desapertar ou apertar. ● Utilize uma peça de madeira adequada (1) para contra-apoiar a lâmina de corte (2). ● Aperte o parafuso da lâmina (3) com um binário de 10 - 15 Nm.

Se a lâmina de corte fornecida não estiver montada no cortador de relva, mas sim por exemplo, a lâmina de mulching disponível como acessório especial, 0478 121 9917 C - PT

● Monte a lâmina de corte (2) com as arestas arqueadas viradas para cima. As saliências de retenção (4) têm de ser posicionadas nos furos (5) da lâmina de corte.

● Limpe a superfície de apoio da lâmina e a bucha da lâmina.

O binário de aperto de 10 - 15 Nm prescrito para apertar os parafusos da lâmina tem de ser impreterivelmente respeitado, dado que disso depende a fixação segura da ferramenta de corte. Fixe o parafuso da lâmina (3) adicionalmente com Loctite 243.

● Limpe a lâmina de corte (1) e verifique se apresenta danos (entalhes ou fendas) ou desgaste e, se necessário, substitua-a. As lâminas sofrem um desgaste mais ou menos acentuado consoante o local e a duração da utilização. Se usar o aparelho sobre um chão arenoso ou frequentemente em condições secas, a lâmina esta sujeita a um maior esforço, desgastando-se acima da média. Perigo de ferimentos! A lâmina de corte (2) apenas pode ser montada conforme ilustrado. As talas (6) têm de apontar para baixo e as alhetas arqueadas da lâmina têm de apontar para cima.

● Incline o cortador de relva para cima para a posição de limpeza (Ö 12.2). 2 Montagem:

Intervalo de manutenção: Antes de cada utilização Em particular, o cortador de relva não pode ser colocado em funcionamento se as peças da unidade de corte (composta pela lâmina de corte, parafuso da lâmina e assento da lâmina) estiverem danificadas ou gastas. ● Desenrosque o parafuso da lâmina (3) e remova a lâmina de corte (2).

12.5 Manutenção das lâminas de

corte Perigo de ferimentos! Uma lâmina gasta ou danificada pode partir e causar ferimentos graves. É, por isso, imprescindível respeitar as indicações para manutenção das lâminas. ● Utilize uma peça de madeira adequada (1) para contra-apoiar a lâmina de corte (2).

A parte superior do guiador é revestida com uma camada isolante. Se esta camada apresentar danos, será necessário substituir a parte superior do guiador. 1 Desmontagem:

Intervalo de manutenção: Antes de cada utilização aplicam-se outros limites de desgaste correspondentes (ver o manual de utilização Kit 339).

12.7 Afiar a lâmina de corte

Perigo de ferimentos! Antes da montagem, verifique se a lâmina apresenta danos. A lâmina tem de ser substituída se forem visíveis entalhes ou fendas quando os gumes já tiverem sido afiados mais de 5 mm, ou ainda quando a lâmina tiver uma espessura inferior a 1,6 mm num determinado ponto (Ö 12.5). Armazene o cortador de relva apenas em condição segura de funcionamento e, se necessário, rebata o guiador. Mantenha apertadas todas as porcas, cavilhas e parafusos e renove os avisos ilegíveis de perigo e atenção fixados no aparelho, verifique a máquina completa quanto a desgaste e danos. Substitua peças gastas ou danificadas. No caso de uma imobilização prolongada do cortador de relva (período de Inverno), tenha em conta os pontos seguintes: Instruções de afiação: ● Lubrifique generosamente todas as peças móveis com óleo ou massa lubrificante. ● Ao afiar, arrefeça a lâmina, por exemplo, com água. Não deverá ocorrer uma coloração a azul; de contrário, o poder cortante diminuirá.

13.1 Transportar e fixar o

cortador de relva ● Limpe cuidadosamente todas as peças exteriores do aparelho.

Perigo de ferimentos! Observe as instruções de segurança do capítulo "Para sua segurança" (Ö 4.). As eventuais avarias do aparelho deverão ser sempre reparadas antes do armazenamento. A VIKING recomenda que a lâmina de corte seja afiada por um técnico especializado. Se a lâmina for afiada incorrectamente (ângulo de afiação incorrecto, desequilíbrios, etc.), o funcionamento do aparelho será afectado. ● Desmontar a lâmina de corte (Ö 12.6).

Transporte do aparelho: ● Eleve o cortador de relva exclusivamente pelas pegas de transporte (1, 2). Certifique-se sempre de que o corpo está suficientemente afastado da lâmina de corte, especialmente os pés e as pernas. ● Transporte o cortador de relva com as duas mãos, colocando uma mão na pega de transporte superior (2) e a outra na pega de transporte inferior (1),

● Afie as lâminas uniformemente, de modo a evitar vibrações causadas por um desequilíbrio. ● Transporte o cortador de relva com uma mão na pega de transporte superior (2). ● Respeite um ângulo de afiação de 30°. Prender o aparelho: ● Se necessário, remova a rebarba da afiação no gume cortante com uma lixa fina depois do processo de afiação. ● Fixe o cortador de relva na superfície de carga com meios de fixação apropriados. ● Fixe cabos ou cintas nas pegas (1, 2).

12.8 Arrumação (período de Inverno)

Guarde o aparelho num compartimento seco, fechado e com pouco pó. Certifiquese de que está guardado fora do alcance de crianças.

0478 121 9917 C - PT – Lâmina – Cesta de recolha de relva

2. Cumprimento das prescrições deste

manual de utilização A utilização, manutenção e arrumação do aparelho VIKING devem ser realizadas tão cuidadosamente como descrito neste manual de utilização. Todos os danos causados pela inobservância das instruções de segurança, de funcionamento e de manutenção são da responsabilidade exclusiva do utilizador. Isto aplica-se especialmente no caso de: – cabo de alimentação de dimensões insuficientes (secção transversal). – ligação eléctrica incorrecta (tensão). – alterações no produto não autorizadas pela VIKING. Os distribuidores oficiais VIKING beneficiam de acções de formação regulares e dispõem de informações técnicas. Se estes trabalhos não forem executados, poderão ocorrer danos, cuja responsabilidade caberá ao utilizador. Entre estes, incluem-se: – Danos no motor de accionamento, como consequência de uma limpeza insatisfatória da conduta de arrefecimento (fenda de aspiração). – Danos por corrosão e outros danos em consequência de um armazenamento indevido.

– utilização de ferramentas ou de acessórios que não sejam autorizados, adequados ou de qualidade inferior para o aparelho. 0478 121 9917 C - PT

A VIKING recomenda a realização de trabalhos de manutenção e de reparação apenas pelo distribuidor oficial VIKING.

Entre outras, incluem-se as seguintes peças: Na medida em que estes trabalhos de manutenção não podem ser realizados pelo próprio utilizador, dever-se-á solicitar a realização dos mesmos a um distribuidor oficial.

Todos os trabalhos mencionados no capítulo "Manutenção" devem ser efectuados regularmente.

3. Trabalhos de manutenção

Algumas peças do aparelho VIKING estão sujeitas a um desgaste normal, mesmo quando utilizadas devidamente e, dependendo do tipo e da duração da utilização, necessitam de ser substituídas atempadamente.

1. Peças de desgaste

Dirija-se ao seu centro de reciclagem ou ao seu distribuidor oficial para ficar a saber como os lixos devem ser removidos adequadamente. – danos resultantes da utilização contínua do produto com peças avariadas.

A eliminação de resíduos de materiais de forma separada e adequada à conservação do meio ambiente promove as possibilidades de reutilização das matérias recicláveis. Por essa razão, depois de terminar o tempo normal de vida útil do aparelho, este deve ser entregue para reciclagem. Siga as indicações de eliminação no capítulo "Eliminação" (Ö 4.7). – utilização do aparelho em eventos desportivos e concursos.

As embalagens, o aparelho e seus acessórios são fabricados a partir de materiais recicláveis e deverão ser eliminados como tal. Por favor, siga escrupulosamente as seguintes indicações importantes, a fim de evitar danos ou demasiado desgaste do seu aparelho VIKING: – utilização do produto não de acordo com as disposições.

As aparas de relva não devem ser postos no lixo, mas utilizadas como compostagem.

15. Minimização do desgaste

e prevenção de danos

14. Protecção do meio

– Danos no aparelho causados pela utilização de peças de reposição de má qualidade. – Danos causados por uma manutenção não atempada ou insuficiente ou danos causados por trabalhos de manutenção ou de reparação que não tenham sido realizados nas oficinas de distribuidores oficiais.

conformidade CE do fabricante

16. Peças de reposição

comuns Lâmina de corte

A empresa Parafuso da lâmina VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein

Os elementos de fixação da lâmina de corte (por exemplo, parafuso da lâmina) têm de ser substituídos em caso de substituição ou montagem da lâmina. As peças de reposição podem ser obtidas junto do distribuidor oficial VIKING. declara que a máquina Cortador de relva, de condução manual e funcionamento eléctrico (ME) Marca: Tipo: Identificação de série

17. Esquema de ligações

Ligação à rede Interruptor para ligar e desligar Ficha Condensador Motor azul castanho VIKING ME 339.0 ME 339.0 C

está em conformidade com as seguintes directivas CE: 2000/14/CE, 2002/95/CE, 2002/96/CE, 2004/108/CE, 2006/95/CE, 2006/42/CE O produto foi desenvolvido em concordância com as seguintes normas: EN 60335-1, EN 60335-2-77 Método de avaliação de conformidade aplicado: Anexo VIII (2000/14/CE) Nome e endereço da entidade nomeada envolvida: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Compilação e depósito da documentação técnica: Johann Weiglhofer VIKING GmbH O ano de fabrico e o número de série são indicados na placa de identificação do aparelho.

ME 339.0 C: Valor característico de vibração especificado de acordo com a EN 12096: Valor medido ahw 0,55 m/seg² Incerteza Khw 0,28 m/seg² Medição de acordo com a EN 20643 Larg./Compr./ Alt. 128/42/107 cm Peso 14 kg

Responsável pela área de Pesquisa e Desenvolvimento ME 339.0: Valor característico de vibração especificado de acordo com a EN 12096: Valor medido ahw 0,82 m/seg² Incerteza Khw 0,41 m/seg² Medição de acordo com a EN 20643 Larg./Compr./ Alt. 122/42/107 cm Peso 14 kg Peso (apenas para a Grã-Bretanha) 15 kg

VIKING GmbH ME 339.0 / ME 339.0 C: Identificação de série Motor, modelo: Motor eléctrico Fabricante Cleva Motor universal Tipo: Tensão: 230 V~ Consumo de potência: 1200 W Frequência: 50 Hz Protecção fusível: Classe de protecção: Tipo de protecção: IPX 4 barra portaDispositivo de corte: lâminas Largura de corte: 37 cm Rotação do dispositivo de corte: 3200 rpm Segundo a directiva 2000/14/CE: Nível de potência acústica garantido LWAd 93 dB(A) Segundo a directiva 2006/42/CE: Nível de pressão acústica no local de trabalho LpA 79 dB(A) Incerteza KpA 1 dB(A) Accionamento da barra porta-lâminas: permanente Binário de aperto do parafuso da lâmina:

Ø da roda dianteira: 150 mm Ø da roda traseira: 180 mm Caixa de recolha da relva: 40 l

Nível de potência acústica garantido: 93 dB(A) ME 339.0 / ME 339.0 C: altura de corte

Altura de corte (apenas para a GrãBretanha)

Nível de potência acústica medido: 92,5 dB(A)

20. Localização de falhas

# Se necessário, procurar um distribuidor oficial. A VIKING recomenda o distribuidor oficial VIKING. Avaria: O motor não arranca Possível causa: – Não há tensão de rede – Cabo de ligação/ficha, acoplamento de ficha ou interruptor avariados – Botão de arranque não premido – O motor está sobrecarregado devido ao corte de relva demasiado alta ou húmida – Protecção do motor activada – O cárter do cortador de relva está entupido – Fusível da ficha avariado (versão GB) Solução: – Verificar a protecção do fusível (Ö 11.1) – Verificar e, se necessário, substituir o cabo/ficha/interruptor (Ö 11.1) – Premir o botão de arranque (Ö 11.3) – Não ligar o motor sobre relva alta, adaptar a altura de corte (Ö 8.4) – Deixar arrefecer o aparelho (Ö 9.5) – Limpar o cárter do cortador de relva (Ö 12.2) – Substituir o fusível da ficha (#) Avaria: Disparo frequente do fusível de rede Possível causa: – Cabo de ligação não adequado – Sobrecarga de rede – O aparelho está sobrecarregado devido ao corte de relva demasiado alta ou húmida Solução: – Utilizar um cabo de ligação adequado (Ö 11.1) – Ligar o aparelho a outro circuito eléctrico – Adaptar a altura de corte e a velocidade de corte às condições de corte (Ö 8.4) Avaria: Fortes vibrações durante o funcionamento Avaria: Dificuldades ao arrancar ou a potência do motor diminui Possível causa: – Corte de relva demasiado alta ou húmida – O cárter do cortador de relva está entupido Solução: – Adaptar a altura de corte e a velocidade de corte às condições de corte (Ö 8.4) – Limpar o cárter do cortador de relva (para limpar, retirar a ficha de rede) (Ö 12.2) Avaria: O canal de expulsão está entupido Possível causa: – O parafuso da lâmina está solto – A lâmina não está equilibrada Possível causa: – A lâmina de corte está gasta – Corte de relva demasiado alta ou húmida Solução: – Apertar o parafuso da lâmina (Ö 12.6) – Afiar (equilibrar) ou substituir a lâmina (Ö 12.7) Solução: – Substituir a lâmina de corte (Ö 12.7) – Adaptar a altura de corte e a velocidade de corte às condições de corte (Ö 8.4) Avaria: Corte de má qualidade, a relva fica amarela Possível causa: – A lâmina de corte está embotada ou gasta – A velocidade de avanço é demasiado elevada em relação à altura de corte Solução: – Afiar ou substituir a lâmina (Ö 12.7) – Reduzir a velocidade de avanço e/ou escolher a altura correcta de corte (Ö 8.4)

21. Plano de manutenção

21.1 Confirmação de entrega

21.2 Confirmação de assistência

No caso de trabalhos de manutenção, forneça este manual de utilização ao seu distribuidor oficial VIKING. A realização dos trabalhos de assistência é confirmada nos campos pré-impressos. Assistência realizada em

Data da próxima assistência 0478 121 9917 C - PT
