GEBRUIKSAANWIJZING ME339 VIKING

Grasfangkorb entleeren 21

Wartung 22

Allgemein 22

Gerat reinigen 22

11.6 Grasfangkorb entleeren

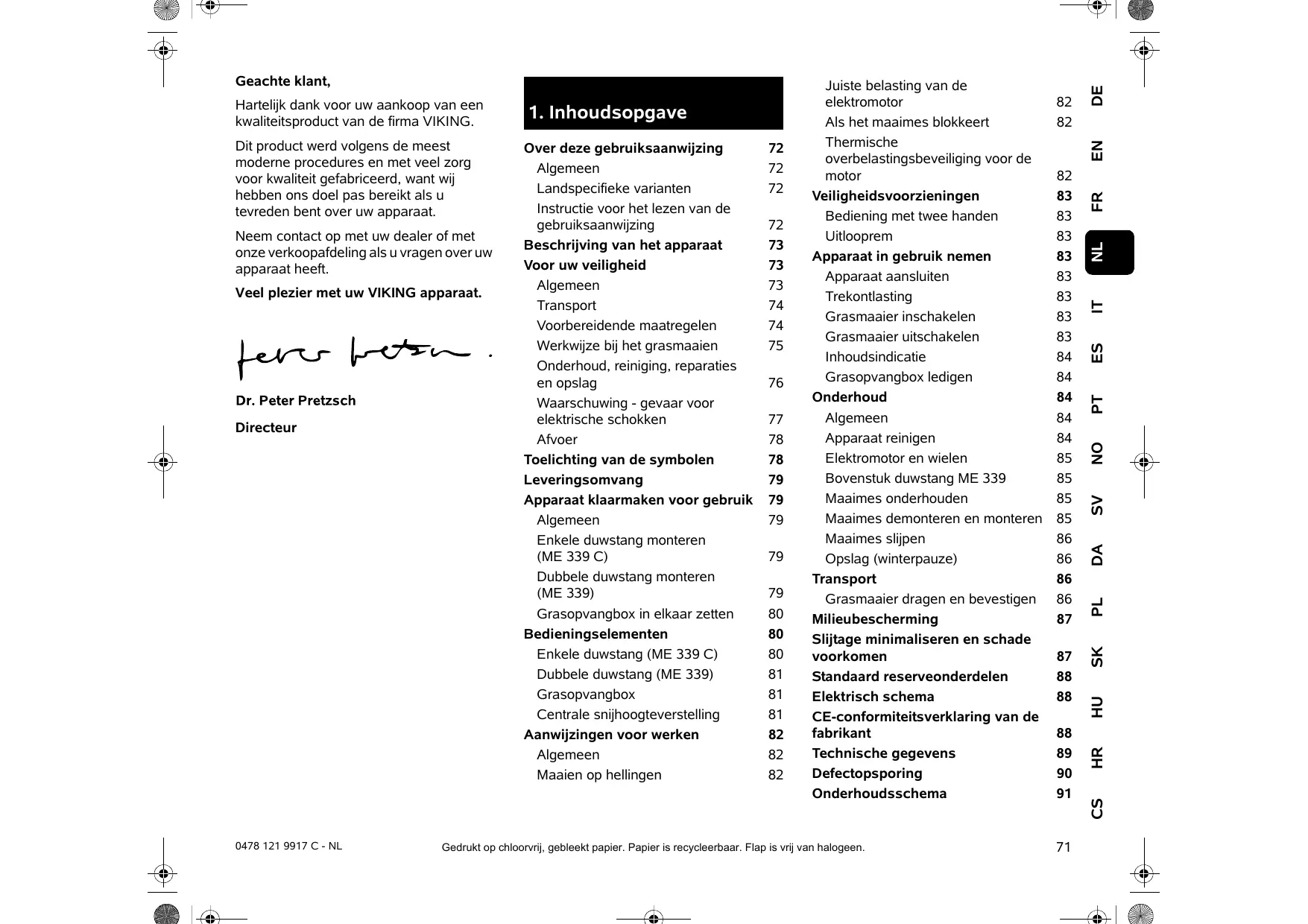

Hartelijk dank voor uw aankoop van een kwaliteit'sproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabriceerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VIKING apparaat.

Dr. Peter Pretzsch

Director

1. Inhoudsopgave

Overdeze gebruiksaanwijzing 72

Algemeen 72

Landspecifieke varianten 72

Instructie voor het lezen van de gebruiksaanwijzing 72

Beschrijving van het apparatus 73

Voor uw veiligheid 73

Algemeen 73

Transport 74

Voorbereidende maatregelen 74

Werkwijze bij het grasmaaien 75

Onderhoud, reiniging, reparations en opslag 76

Waarschuwing - gevaar voor elektrische schokken 77

Afvoer 78

Toelichting van de symbolen 78

Leveringsomvang 79

Apparaat klaarmaken voor gebruik 79

Algemeen 79

Enkele duwstang monteren (ME 339 C) 79

Dubbeleduwstangmoneren (ME339) 79

Grasopvangbox in elkaar zetten 80

Bedieningselementen 80

Enkeleduwstang (ME 339 C) 80

Dubbeleduwstang (ME 339) 81

Grasopvangbox 81

Centrale snijhoogteverstelling 81

Aanwijzingen voor werken 82

Algemeen 82

Maaien op hellingen 82

Juiste belasting van de elektromotor 82

Als het maimes blokkeert 82

Thermische overbelastingsbeveiliging voor de motor 82

Veiligheidsvoorzieningen 83

Bediening met twee handen 83

Uitlooprem 83

Apparaat in gebruik nemen 83

Apparaat aansluiten 83

Trekontlasting 83

Grasmaier inschakelen 83

Grasmaier uitschakelen 83

Inhoudsindicatie 84

Grasopvangbox ledigen 84

Onderhoud 84

Algemeen 84

Apparaat reinigen 84

Elektromotor en WIelen 85

Bovenstuk duwstang ME 339 85

Maaimes onderhoden 85

Maaiames demonteren en monteren 85

Maaiimes slijpen 86

Opslag (winterpauze) 86

Transport 86

Grasmaier dragen en bevestigen 86

Milieubescherming 87

Slijtage minimaliseren en schade voorkomen 87

Standaard reserveonderdelen 88

CE-conformiteitsverklaring van de fabrikant 88

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EG.

VIKING werkkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�n waarom voorbehonden. Op basis van gegevens of afbeeldingenuit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Landspecifieke varianten

VIKING levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.

In de afbeeldingen worden apparaten met eurostekkers weergegeven. Apparaten met andere stekkeruitvoeringen worden opdezelfde manier op de voeding aangesloten.

2.3 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat+zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links en rechts in de gebruiksaaanwijzing:

De gebruiker staat anschter het apparaat en kijkt in de rijrichting maar voren.

Hoofdstukverwijzig:

aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 2.1)

Markeringen van tekst passages:

De beschreiben aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

• productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing! Kans op letsel. B

handelingen voorkomen möglichk of waarschijnlijk letsel.

Voorzichtig!
Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing Informatie voor een better apparaatgebruik en om een möglichnest eigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Bovenstuk duwstang
2 Onderstuk duwstang
3 Behuizing
4 Motorkap
5 Achterwiel
6 Voorwiel
7 Grasopvangbox
8 Bovenste transportgreep
9 Onderste transportgreep
10 Uitwerpklep
11 Draaiknop
12 Snelspanner
13 Motorstopbeugel
14 Hendel hoogteverstelling
15 Trekontlasting
16 Voeding
17 Startknop
18 Typeplaatje

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met\ deze grasmaier要去\ voorschriften terpreventie van\ ongevallen beslist in ache worden\ n.

Lees de gehele
gebruiksaanwijzing zorgvuldig
door alvorens het apparatusat in
gebruik te nemen. Bewaar de

gebruiksaanwijzing goed.

Maak u vertrouwd met de verstelbare onderdelen en het gebruik van het apparaat.

Voor de eerste ingebruikname要去en instructies door de verkoper of een andere vakkundige worden gegeven.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden mag Niet met de grasmaaier worden gewerkt.

Sta kinderen of andere Personen die de gebruiksaanwijzing Niet kennen, Niet toe om de grasmaaier te gebruiken. De minimumlteeftijd van de gebruiker kan vastgelegd+zijn in plaatselijke bepalingen

Maai nooit als er Personen, in het bijzonder kinderen of dieren, in de buurt zich.

Denk eraan dat de gebruiker aansprakelijk is voor ongevalten met andere personen of voor materièle schade.

Leen het apparaat alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. Geef.altijd de gebruiksaanwijzing mee.

Dit apparaat mag Niet door(APersonen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of zonder ervaring of door(APersonen zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze(APersonen onder toezicht staan van iemand anders die voor hun verilgheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen.Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Let op - Gevaar voor ongevallen!

De grasmaaier is geschikt voor particulier gebruik en alleen voor het maaien van gras bedoeld. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gezolgh hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld Niet worden ingezet voor (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
• het snoeien van rankgewassen,
• gazononderhoud op dakbeplantingen en in bloembakken,
• het schoonmaken van voetpaden (opzuigen, wegblazen, sneeuwruimen),

• het hakselen en verkleinen van boomen struikafval,

• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen,

• het Transporteren van maaigoed, buiten de in de waaroor bedoelde grasopvangbox.

Let op - Gevaar voor ongevallen!

Gebruik alleen accessoires die door VIKING worden geleverd of uitdrukkelijk voor montage aan dit apparaat werden toegestaan. Ermighten ook geen wijzigingen worden aangebracht aan het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven要去 u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen!

Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelselveroorzaken,vooral bij personen metcirculatiestoornissen.Raadpleeg een artswanner er symptomen optreden die doorde trillingen zouden konnen zinveroorzaakt.Deze symptomen tredenvoornamelijk op bij de vingers,handen ofpolsen en zich bijvoorbeeld (onvolledigeopsomming):

• gevoelloosheid,
• pijn,
  slappe spieren,
• huidverkleuringen,
• onaangenaam kriebelen.

4.2 Transport

Werkuitsluitend met handschoenen omverwondingen door de scherpe randen van de apparatuur te voorkomen.

Schakel het apparaat voor het transportuit, trek de voedingskabel eraf enaar hetmes tot stilstandkommen.

Raadpleeg bij het optillen van het apparaat de informatatie in het hoofdstuk 'Transport' ( 13)

Let op het gewicht van het apparaat en gebruik zo nodig voor het laden geschikte hulpmiddelen (laadhellingen, takels).

Maaiimes bij het optillen en dragen nicht aanraken.

Transporteer het apparaat uitsluitend met afgekoelde motor.

Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels,
enz.) vast aan het laadoppervlak.

Houd u bij het transport van het apparaat aan de regionale wettelijkke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.3 Voorbereidende maatregelen

Personen die de gebruiksaanwijzing nicht kennen, mogen het apparaat nicht gebruiken.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht.

Controleer het complete terrein waarop het apparaat worden gebruikt en verwijder alle stenen, stokken, kabels, botten en alle andere voorwerpen die door het apparaat omhoog+kunnen worden geslingerd.

Inspecteer vóor het gebruik algijd visuel of het snijgereedschap, de bevestigingsbauten en de complete snijegenheid intact zich, let hierbij met name op een goede bevestiging, schade en slijtage (⇒ 12.5).

Vervang versleten of beschadigde onderdelen voordat u het apparaat in gebruik neemt. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Ga hiervoor maar uw VIKING dealer.

Schakel de motor nooit zichonder goed gemonteerd mes in. Gevaar voor oververhitting van de motor!

Gebruik de grasmaier nooit met beschadigde veiligheidsvoorzieningen, beschemroosters, zonder werkende motorrem of zonder aangebouwde veiligheidsvoorzieningen, b. v. zonderuitwerpklep of zonder grasopvanginrichting.

Gebruik om veiligheidsredenen alttijd een onbeschadigde grasopvangbox.

De op het apparaat geinstalleerde schakelinrichtingen mogen nicht worden verwijderd of overbrugd (b. v. de motorstopbeugel aan de duwstang vastbinden).

Raadpleeg de informatatie in het hoofdstuk 'Waarschuwing - gevaar voor elektrische schokken' ( 4.6)

4.4 Werkwijze bij het grasmaaien

Houd andere Personen, in het bijzonder kinderen, en dieren uit deGeVarenzone. Ga voorzichtig te werk, zodate u andere Personen nicht in gevaar brengt.

Maai nicht bij omgevingstemperaturen van minder dan +5^

Maai Niet als het gras nat is en maai nooit als het regent. Door nat gras is er een verhoogde kans op ongevallen (minder stabiele ondergrond voor de gebruiker).

Maai alleen bij daglicht of bij goede verlichting.

Start het apparaat op een vlakke ondergrond. Bij het starten van de motor mag het apparaat Niet worden gekanteld.

Start het apparaat voorzichtig, aanwijzingen in het hoofdstuk 'Apparaat in gebruik nemen' ( 11.) opvolgen. Houd uw voeten op voldoende afstand van het snijgereedschap.

Werk alsstijd stapvoets en ga bij het werkken met het apparaat vooral Niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struiikelen, uitglijden enz.

Schakel de motor UIT,

• als de maaier bij het transport over andere ondergronden dan gras要去 worden opgetild,
• als u de grasmaaier van enaar het maavlak verplaatst,
• voordat u de grasopvangbox verwijdert.

Zorg alsijd voor een goede stand op hellingen. Maai Niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.

Wees bijzonder voorzichtig als u op een helling vanrichting verandert om te voorkomen dat u de controle over het apparaat verliest.

Maai dwars op de helling, nooit waar boven of maar beneden om bij het eventueel verliezen van de controle over het apparaat Niet nog eens door de rijdende grasmaaier te worden gereakt.

Let op - gevaar voor struikelen!

Wees bijzonder voorzichtig bij hetachtenuitrijden en bij het trekken van de grasmaier.

Wees bijzonder voorzichtig als u het apparaat omdraait of的那一u toe trekt.

Om veiligheidsreden mag het apparaat Niet op hellingen met een stijging van meer dan 25^ (46,6 %) worden gezruikt.

Gevaar voor letsel!

Een stijging van de helling van 25^ (46,6%) betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm.

STOP

Neem de naloop van het werkgereedschap in ache. Het duurt meerdere seconden voordat het helemaal tot stilstand is gekomen.

Probeer nicht om het mes te inspecteren zolang de grasmaier werk. Zolang het

maaimes loopt, mag de uitwerpklep nicht worden geopend en/of mag de grasopvangbox nicht worden verwijderd. Het ronddraaiende mes kan letsel peroorzaken.

Bevestig nooit voorwerpen aan de duwstang (b. v. werkkleding). Wikkel geen verlengsnoeren om de duwstang.

Het mes要去 regelmatig worden gecontroleerd op veilige montage, schade en slijtage ( 12.5)

Opgelet - kans op letsel!

Houd handen of voeten nooit tegen of onder draaiende

onderdelen. Raak het ronddraaiende mes nooit aan. Blij aktijd uit de buurt van deuitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.

Herhaaldelijke inschakelingen bennen korteijd, in het bijzonder het spelén' met de startknop,要去en vermeden worden. Gevaar voor oververhitting van de motor!

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kennen bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die opdezelfde stroomkring zich aangesloten. In dit geval moeten passende maatregelen worden genomen (b.v. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Schakel de motor uit, trek de stekker eruit en controller of het snijgereedschap geheel stilstaat,

• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert;
  als het snijgereedschap een vreemd voorwerp heeft geraakt. Het snijdgereedschap要去 eventuele schade worden gecontrolererd. De grasmaier mag Niet worden gezruikt als de messenas of motoras beschadigd of verbogen is. Kans op letsel door defecte onderdelen!
• voordat u de maaier controleert, reinigt of werkzaamheden aan de maaieruitvoert, b. v. snijhoogte instellen, duwstang omklappen/instellen;
  als de grasmaaier ongebruikelijk sterk begint te trillen. Het gehele apparaat, met name het snijgereedschap, moet in dit geval op eventuele beschadigingen en loszittende onderdelen worden gecontroleerd. Beschadigde onderdelen要去en voor het verder gebruiken worden verrangen, losee onderdelen要去en worden bevestigd/vastgeschroefd.
• voordat u het apparaat verlaat of als het apparaat zonder toezicht is;
• voordat u het apparaat optilt of draagt;
• vór het transport.

Een maier met draaiende motor of aangesloten voedingskabel mag nooit worden opgetild of gedragen.

Vervoer geen Personen, met name kinderen of voorwerpen, met het apparaat.

4.5 Onderhoud, reiniging, reparations en opslag

Schakel de motor uit en trek de netstekker eruit voordat u werkzaamheden aan het

apparaat verricht, voordat u de grasmaaier afstelt of schoonmaakt of voordat u controleert of de voedingskabel verstrengeld of beschadigd is.

Draag altiijd stevige
handschoenen bij
werkzaamheden aan de
snijeenheid.

Laat het apparaat voor opslag in een gesloten ruimte, voor onderhoud en voor reiniging volledig afkoelen.

Verricht alleen

onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreiben. Laat alle andere werkzaamheden dooreen vakhandelaar uitvoeren.

VIKING raadt aan

onderhoudswerkzaamheden en reparationsuitsluitend bij de VIKING vakhandelaar telaten uittvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Neem aktijd contact op met een vakhandelaar als u niet over de vereiste kennis of gereedschappen beschikt (VIKING beveelt u de VIKING vakhandelaar aan).

Gebruikuitsluitendhoogwaardige gereedschappen,accessoires en reserveonderdelen.Anderis er kans op letsel of schade aan het apparaat.

VIKING raadt aan originele gereedschappen, accessoires en onderdelen van VIKING te gebruiken. Deze zijn wat betreft eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd. Originele VIKING reserveonderdelen zich herkenbaar aan het VIKING reserveonderdeelnummer, aan het opschrift VIKING en eventueel aan het VIKING reserveonderdeelteken. Opkleine onderdelen kan ook alleen het teken staan.

Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouteen en schroeven goed+zijn aangehaald.

Controleer regelmatig of de grasopvangbox versleten of beschadigd is of Niet goedeermeer werkt.

Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit,要去 de motor wordenuitgeschakeld,de stekker uit hetstopcontact worden getrokken en door een deskundige worden gecontroleerd.

Onleesbaar geworden
waarschuwingsaanwijzingen op het
apparaat要去en worden verrangen. Ga
hiervoor maar uw VIKING vakhandelaar.

De aansluitkabel mag alleen door erkende elektriciens worden gerepareerd of worden verrangen.

Om brandgevaar te voorkomen, moet u de gebieden tussen de motorkap en de behuizing, in het bijzonder de luchtopeningen vrij houden van bijv. gras, stro, mos, bladeren ofuitstromend vet.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zich
verwijderd,要去en deze waar meteen en
correct worden aangebracht.

Grasmaaier na het gebruik zorgvuldig reinigen. Gebruik nooit hagedrukreinigers en reinig de grasmaaier Niet onder stromend water (bijv. met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijkere reinigingsmiddelen hunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat tijdens een langere werkpauze (winterpauze), op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen, zodat het apparaat.altijdveilig kan wordengebruikt.

Berg de afgekoelde grasmaaier op in een droge, afgesloten ruimte buiten het bereik van kinderen.

4.6 Waarschuwing - gevaar voor elektrische schokken

Opgelet! Gevaar voor stroomstoten! Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan/uit-

knop en de aansluitkabel erg belongingsrjk.
Beschadigde kabels, koppelingen en stekkers of aansluitkabels die nicht aan de voorschriften voldoen, mogen nicht gebruikt worden, zodate gevaar voor elektrische schokken kan worden voorkomen.
Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Gebruik nooit een beschadigde verlangkabel. Vervang defecte kabels door{nieuwe en repareer verlangkabels Niet.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn.

Gevaar voor stroomstoten!

Een beschadigde kabel mag nicht op het stroomnet worden aangesloten en u mag een beschadigde kabel Niet aanraken voordat deze is losgekoppeld.

Gevaar voor stroomstoten!

Beschadigde kabels, koppelingen en stekkers of aansluitkabels die nicht aan de voorschriften voldoen,ogens Niet worden gebruikt.

De kabelijdens het maaien op afstand van het mes houden.

Gebruik uitsluitend vochtwerende verlangkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn ( 11.1)

Ofschoon de aandrijfmotor gegen opspattend water beschermd is, mag de grasmaaier nicht bij regen en ook Niet in een natte omgeving

worden gebruikt.

Laat het apparaat Niet onbeschermd in de regen staan.

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek Niet aan de aansluitkabels zich.

U mag het apparaat alleen op een voeding aansluten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie(Intkunt u terecht bij de elektricien.

Bedenk dat de grasmaaier bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

Let er alkijd op dat de gebruikte voedingskabels voldoende beveiligd zich.

Omwille van de elektrische veiligheid moet de elektrokabel op de duwstang algid goed gemonteerd zich ( 7.2)

4.7 Afvoer

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voor het als afval verwerkt worden. Verwijder ter voorkoming van ongevallen in het bijzonder de voedingskabel resp. de elektrische kabel van de duwstang maar de motor.

Kans op letsel door het maimes!

Laat ook een grasmaaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en het maaimes algijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees voör inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere Personen uit deGeVarenzone.

Gevaar voor letsel!

Pas op voor scherp maai-mes. Het maaimes loopt na het uitschakelen nog een aantal seconden na (motor/ messenrem). Schakel de motor uit en trek de netstek-ker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u controleert of de voedingskabel verstrendel of beschadigd is en voordat u het apparaat onbeheerdchterlaat.

Gevaar voor stroomsto- ten! Houd de aansluitkabel op afstand van het snijgereedschap.

ME 339:

Motor starten.

ME 339 C:

Motor starten.

ME 339 C:

Motor uitschakelen.

6. Leveringsomvang

Pos. Omschrijving

A Basisapparaat 1
B Bovenste gedeelte van de 1 grasopvangbox
C Onderste gedeelte 1 grasopvangbox
D Pen 2
- Gebruiksaaanwijzing 1

ME 339 C:

E Ring 2
F Bout 1
G Pen 1
H Klemstuk 2
I Snelspanner 1

ME 339:

J Bout met vlakke kop 2
K Kabelgeleiding 1
L Draaiknop 2
M Kabelclip 1

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. ( 4.)

• Zet het apparaat voor alle beschreven werkzaamheden op een vlakte en stevige ondergrond.

7.2 Enkele duwstang monteren (ME 339 C)

• Enkele duwstang (1) in werkstand in duwstangconsole (2) plaatsen en vasthouden.
• Klemstukken (H) links en rechts zoals afgebeeld in duwstangconsole (2) leggen. Ring (E) op bout (F) schuiven en bout (F) van binnen maar buiten door klemstukken en onderstuk duwstang geleiden.
• Ring (E) aanbrengen.
• Pennen (G) in snelspanner (I) zetten en beide samen op bout (F) schroeven.
• Snelspanner (3) sluiten.
• De snelspanner (3)要去 stevig vastgedraaid zich dat deze geheel kan worden gesloten en de duwstang dan stevig in de duwstangconsole zit. Zo nodig snelspanner waar losdraaien en bout (F) erin of eruit draaien.

Elektrokabel monteren:

• Elektrokabel (1) zoals afgebeeld in kabellabyrint (2) op de duwstangconsole leggen. Op juiste positie van de kabelbinder (3) in het kabellabyrint letten.
• Elektrokabel (1) in houder (4) op de duwstangmanchet drukken. De elektrokabel要去 bij het onderstuk duwstang strak gegen de buis van de duwstang liggen.

7.3 Dubbele duwstang monteren (ME 339)

Bovenstuk duwstang monteren:

• Bout met vlakke kop (J) door de kabelgeleiding (K) steken en de elektrokabel (1) vasthaken.
• Dubbele duwstang (2) op beiden onderstukken duwstang (3) steken. Bouten met vlakke kop (J) – rechts met kabelgeleiding (K), links zonder – van binnen maar buiten door boringen steken en met draaiknuppen (L) vastschroeven.

Kabelclip monteren:

Gevaar voor stroomstoten!

Om schade aan de isolatielaag van de duwstang te voorkomen, kabelclip alleen met de hand erop drukken en geen gereedschap (bijv. hamer, schroevendraier) gebruiken.

• Elektrokabel (1) met kabelclip (M) op bovenstuk duwstang bevestigen. Houd op het bovenstuk van de duwstang een afstand van 25 - 27 cmussen kabelclip en schakelaar aan.

7.4 Grasopvangbox in elkaar zetten

• Bovenstuk van grasopvangbox (B) op onderstuk van grasopvangbox (C)plaatsen. De juiste positie in de geleiders (1) respecteren.
• Bouten (D) van binnen door de betreffende openings drukken.
• Laat het bovenstuk van de grasopvangbox (B) in het onderstuk van de grasopvangbox klikken door hierlicht op te drukken.
• Grasopvangbox vasthaken ( 8.3) .

8. Bedieningselementen

8.1 Enkele duwstang (ME 339 C)

De grasmaier ME 339 C is voorzien van een instelbare telescoopduwstang.

De elektrokabel要去 alttijd in de manchet en de console van de duwstang worden vastgezet. De elektrokabel要去 met de duwstang in de hoogste stand bij het verstelbereik van de telescoopduwstang iestdoorhangen ( 7.2)

Gevaar voor knellen! Door het losdraaien van de snelspanners kan de duwstang omklappen of in elkaar worden gedrukt. Houd de duwstang (1) waarom steeds met een hand op het hoogste punt vast, verwijl u de snelspanners opent.

Duwstang omklappen:

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transportereren en opslaan):

Duwstang op laagste stand zetten.
- Duwstang (1) met een hand vasthouden en snelspanners (2) openen.
Duwstang (1) maar voren omklappen.
- Zo nods kan de snelspanner (2) worden gesloten en de duwstang in de transportstand worden vastgezet.

Werkstand (voor het duwen van het apparaat):

• Duwstang (1) maar zicheren opklappen en met een hand vasthouden.
• Snelspanner (2) sluiten.
• De snelspanner (2)要去 stevig vastgedraaid zich dat deze geheel kan worden gesloten en de duwstang dan stevig in de duwstangconsole zit. Zo nodig snelspanner waar losdraaien en bout (3) erin of eruit draaien.
• Hoogte van duwstang instellen.

2 Hoogteverstelling:

de hoogte van de telescoopduwstang kan traploos worden ingesteld:

• Bovenstuk duwstang (4) met een hand vasthouden en snelspanners (5) openen.
• Bovenstuk duwstang (4) UIT onderstuk duwstang trekken of in onderstuk duwstang schuiven en duwstang op gewenste hoogte zetten.
• Bovenstuk duwstang (4) met een hand vasthouden en snelspanners (5) sluiten.
• De snelspanner (5)要去 stevig vastgedraaid bijn dat deze geheel kan worden gesloten en het bovenstuk duwstang stevig in het onderstuk duwstang zit. Zo nodig snelspanner waar losdraaien en kartelmoer (6) verdraaien.

8.2 Dubbeleduwstang (ME 339)

Gevaar voor knellen!

Door het losdraaien van de draaiknuppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (2) waarom steeds op het hoogste punt met een hand vast, verwijl u de draaiknopen losdraait.

Duwstang omklappen:

Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transportereren en opslaan):

• Draai de draaiknoppen (1) zo ver los dat deze gemakkelijk over de schroefdraadloze gedeeltes—heen en—weer gaan en klap het bovenstuk duwstang (2) maar voren om.

Werkstand (voort het duwen van het apparaat):

• Bovenstuk duwstang (2) maar aktheren opklappen en met een hand vasthouden.
• Draaiknuppen (1) vastschroeven. Op juiste positie van de kabelgeleider (3) letten.

8.3 Grasopvangbox

Monteren:

• Uitwerpklep (1) openen en vasthouden.
  Haak de grasopvangbox (2) met de bevestigingsnokken (3) in de bevestigingen (4) hinterop het apparaat.
• Uitwerpklep (1) sluiten.

Demonteren:

• Uitwerpklep (1) openen en vasthouden.
• Grasopvangbox (2) optillen en waarachten wegnemen.
• Uitwerpklep (1) sluiten.

8.4 Centrale snijhoogteverstelling

Er können vijf verschillende snijhoogtes:tussen 30~mm en 70 mm worden ingesteld.

Stand 1 = laagste snijhoogte

Stand 5 = hoogste snijhoogte

Grasmaier voor Groot-Brittanniè:

Er können zes verschillende snijhoogtes tessen 20mm en 70~mm worden ingesteld.

Stand S = laagste snijhoogte

Stand 5 = hoogste snijhoogte

i Ter voorkoming van schade要去 de laagste snijhoogte alleen worden gebruikt op gazons zonder oneffenheden.

Snijhoogte instellen:

• Hendel hoogteverstelling (1) iets van de grasmaier wegdukken totdat de klemnokken (2) de hendel vrijgeven.
• Hogere snijhoogte: grasmaier met de hendel hoogteverstelling (1) omhoog zetten (hendel worden那儿 voren geschoven).

Lagere snijhoogte:
grasmaier met de hendel
hoogteverstelling (1) omlaag zetten
(hendel wordenaar achteren geschoven).

• Hendel hoogteverstelling (1) maar de grasmaier drukken totdat de klemnokken (2) in de hendel vallen. De geselecteerde snijhoogte kan op de voorste klemnok (3) worden afgelezen.

9. Aanwijzingen voor werken

9.1 Algemeen

Gevaar voor letsel!

Eventuele knopen in de kabel meteen ontwarren.

Voer de aansluitkabel bij het maaien anschter u aan mee.
Aansluitkabels können per ongeluk bij het maaien worden doorgesneden of u kunt erover struikelen. Ze houdenkaarom een groot gevaar voor ongevallen in. Maaiaarom alleen zo, dat de aansluitkabel alsijd goed zichtaar in het reeds gemaaide gazongedeelte ligt.

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooti en dicht gazon.

Maai het gazon bij warm en droog weer Niet te kort, odomat het anders door de zon verbrandt en er lelijkuit gaat zich!

Met een scherp mes is het maaibeeld mooier dan met een bot mes. Slijp het waarom regelmatig (VIKING vakhandelaar)

9.2 Maaien op hellingen

Om veiligheidsreden mag de 11 grasmaier uitsluitend bij hellingen tot max. 25^ worden gezruikt. 25^ (46,6^) betekent een verticale stijging van 46,6 cm bij een horizontaal traject van 100 cm.

9.3 Juiste belasting van de elektromotor

Schakel de grasmaaier Niet in hoog gras of met de laagste snijhoogte in.

De grasmaier mag slechts zo sterk worden belast, dat het elektromotortoerentalaar bij nicht aanzienlijk daalt.

Stel bij een dalend toerental een hogere snijhoogte in en/of reduceer de snelheid vooruit.

9.4 Als het maimes blokkeert

Zet onmiddelijk de motor af en trek de netstekker eruit. Hef cervolgens deoorzaak van de storing op.

9.5 Thermische overbelastingsbeveiliging voor de motor

Treedtijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de motor automatisch uit.

Oorzaken van overbelasting:

• maaien van te hoog gras of bij te laag ingestelde snijhoogte,
• teGreatsnelheid vooruit,
• slechte reiniging van de koelluchttoevoer (ventilatiesleuven)
• maaimes is bot of versleten,
• nicht geschikte of te lange aansluitkabel - spanningsverlies ( 11.1)

Opnieuw in gebruik nemen

Na een afkoelingsperiode van max. 10 min. (afhankelijk van de omgevingstemperatuur) kan het apparatusaat waar normal worden ingeschakeld ( 11.)

10. Veiligheidsvoorzieningen

10.1 Bediening met twee handen

De elektromotor kan alleen worden ingeschakeld door de startknop met de rechterhand in te drukken en vast te houden en daarna de motorstopbeugel met de linkerhand maar de duwstang te trekken.

10.2 Uitlooprem

Na het loslaten van de motorstopbeugel komt het maaimes na minder dan 3 seconden tot stilstand.

Een geintegreerde uitlooprem verzort de uitlooptijd tot de stilstand van de messen.

11. Apparaat in gebruik nemen

11.1 Apparaat aansluiten

Gevaar voor stroomstoten!

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligkeit' in acht. ( 4.)

Bij gelebruik van een kabelhaspel moet de aansluitkabel volledig zich afgewikkeld, anders kan door elektrische waarstanden verlies van het vermogen en oververhitting ontstaan.

Als aansluitkabels mogen alleen kabels
worden gebruikt die nichtichter zichn dan de
rubberen kabels H07 RN-
F DIN/VDE 0282.

Minimale diamater:

tot 25 m lenght: 3 × 1,5 ~mm^2

tot 50 m lenght: 3 × 2,5 ~mm^2

De koppelingen van de aansluitkabel要去en van rubberল met rubberbekleed�n en要去en voldoen aan de norm DIN/VDE 0620.

Voedingsspanning en netfrequentie moeten overeenstemmen met despecificaties op het typeplaatje of despecificaties in het hoofdstuk 'Technische gegevens' ( 19)

De voedingskabel要去 goed afgeschermd zich ( 19)

Dit apparaat is geschikt voor een voedingsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,49 ohm (bij 50 Hz).

De gebruiker moet controleren of het apparaat alleen worden gezruikt op een voedingsnet dat aan deze vereisten vloodet. Vraag zo nodig bij deplaatselijkke energiebedrijven maar de betreffende systeemimpedantie.

11.2 Trekontlasting

Tijdens het werken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor möglichke schade aan de voedingsaansluiting op het apparaat.

Hiertoe moet de aansluitkabel door detrekontlasting worden geleid.

• Met de aansluitkabel (1) een lus vormen en door de opening (2) geleiden.
  Leg de lus over de haak (3)—heen en trek deze aan.

11.3 Grasmaier inschakelen

Start de motor Niet in hoog gras of op de laagste snijhoogte, om moeilijk starten te voorkomen.

• Druk de startknop (1) in en houd deze ingedrukt. Trek de motorstopbeugel (2) maar de duwstang en houd deze vast.
• De startknop (1) kan na het bedieren van de motorstopbeugel (2) worden losgelaten.

11.4 Grasmaier uitschakelen

• Motorstopbeugel (1) loslaten. De motor en het maaimes komen na een korte uitlooptijd tot stilstand.

11.5 Inhoudsindicatie

Op het bovenstuk van de grasopvangbox bevindt zich een inhoudsindicatie (1).

De luchtstroom die door het draaien van het maaimes worden veroorzaakt en waardoor de grasopvangbox worden gemvuld, tilt de inhoudsindicatie op (2): De grasopvangbox worden gemvuld met maiaigoed.

Naarmate er meer gras in de grasopvangbox kommt, worden deze luchtstroom minder krachtig en zakt de inhoudsindicatie (3):

• Volle grasopvangbox ledigen ( 11.6)

11.6 Grasopvangbox ledigen

• Motor uitschakelen (⇒ 11.4) en grasopvangbox loshaken (⇒ 8.3).
• De grasopvangbox bij de sluitlip grasopvangbox (1) openen en het bovenstuk van de grasopvangbox (2) maar boven openklappen.
• Grasopvangbox zoals afgebeeld aan de handgrepen in het bovenstuk grasopvangbox (3) en in het onderstuk grasopvangbox (4) vasthouden en ledigen.

12. Onderhoud

12.1 Algemeen

Gevaar voor letsel!

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligkeit' in acht. ( 4.)

Jaarlieks onderhoud door de vakhandelaar:

De grasmaaier要去 elk quaardoor een vakhandelaar worden geinspecteerd. VIKINGbeveelt u de VIKING vakhandelaar aan.

12.2 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

• Grasopvangbox loshaken ( 8.3) .

Gevaar voor letsel!

Plaats de maaier op een vaste,
horizontale en effen ondergrond
voordat u de maaier op+zijn kant
zet. Apparaat kan bij
werkzaamheden in de
reinigingspositie omvallen. Sta algtd
aan de zijkant van het apparaat.
Werk nooit voor ofchter de
maaier.

Reinigingspositie ME 339 C:

• Enkele duwstang omklappen (⇒ 8.1).
• Uitwerpklep (1) optillen, grasmaaier omhoog kantelen en op de duwstangconsole (2) zetten.
• Duwstang (3) op de bodem lately rusten en met snelspanner (4) in deze positie vastzetten.

Reinigingspositie ME 339:

• Dubbele duwstang omklappen ( 8.2) .
• Grasmaier omhoog kantelen en op de onderstukken van de duwstang (5) zetten.

Aanwijzingen voor het reinigen:

Reinig het apparaat na elk gebruik grondig. Door uw apparaat voorzichtig te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.

Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuven) tussen de motorkap en het onderstuk van de behuizing om voldoende koeling van de motor te konnen garanderen.

Reinig het maimes.

Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aangekoeke grasresten in de behuizing en in het uitwerpkanaal met een houten staaf los.

Richt waterstralen nooit op
motoronderdelen, pakkingen, lagers en
elektrische onderdelen zoals schakelaars.
Dit kan leiden tot dure reparations.

Als u vuil Niet met water, met een borstel of met een doek sunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (bjv. STIHL speciale reiniger).

12.3 Elektromotor en wielen

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

12.4 Bovenstuk duwstang ME 339

Onderhoudsinterval: voor elk gebruik

Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag要去 het bovenstuk van de duwstang verwangen worden.

12.5 Maimes onderhoden

Onderhoudsinterval: voor elk gebruik

• Klap de grasmaaier omhoog in de reinigingspositie ( 12.2) .
• Reinig het maaiimes (1) en controllerer het op beschadigingen (inkepingen of scheuren) en slijtage. Vervang het maaiimes indien nodig.
• Dikte van het mes op minstens 5 punten met schuifmaat (2) meten. Met name ook bij de mesvleugels is de minimale dikte essentieel.
  Leg een liniaal (3) gegen de voorste mesrand en meet de slijtage.

Slijtagegrenzen:

De dikte van het mes moet overal minstens 1,6 mm+zijn.

De lemmeten mogen bij het slijpen maximaal 5 mm worden afgeslepen.

Als Niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd is, gelden navenant andere slijtagegrenzen (zie gebruiksaanwijzing Kit 339).

A Gevaar voor letse!

Een versleten of beschadigd mes kan afbreken en ernstig letsel veroorzaken. Neem waarom alttijd de onderhoudsinstructies voor het mes in acht.

De grasmaaier mag met name nicht in gebruik worden genomen als er onderdelen van de snijeenheid (bestaandeuitmaimes,mesbout en meshounder) beschadigd of versleten+zijn.

Afhankelijk van de toepassing en de gebruiksduur zijn de messen inmeer of mindere mate slijtagegevoelig. Als u het apparaat op een zanderige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.

Vervang bij het verrangen van het maaimes ook alttijd de mesbout (4).

12.6 Maaimes demonteren en monteren

Mesbout ter Voorkoming van schade met een passende verwisselbare inbuskop (22 mm) los- en vastschroeven.

1 Demonteren:

• geschickt houten bloc (1) voor het tegenhouden van het maaimes (2) gebruiken.
• Mesbout (3) eruit schroeven en maaimes (2) wegnemen.

Monteren:

Gevaar voor letsel!

Het maaimes (2) kan alleen zoals aufgebeeld worden gemonteerd. De lippen (6)要去en maar onder en de sterk gebogen mesvleugels要去en maar boven wijzen.

Het voorgeschreveen
aandraaimoment van de
mesbouteen van 10 - 15 Nm要去
precies worden aangehouden,
omdat een veilige bevestiging van
het snijgereedschap waarvan
afhankelijk is. Mesbout (3) extra
met Loctite 243 borgen.

• Montagevlak en bus van het mes reinigen.
• Maaiimes (2) met de omhooggebogen randen maar boven monteren. De bevestigingsnokken (4)要去en in de boringen (5) van het maaiimes worden geplaatst.
• Geschikt houten bloc (1) voor het tegenhonden van het maaimes (2) gebruiken.
• Mesbout (3) met een aandraaimoment van 10 - 15 Nm vastdraaien.

12.7 Maimes slijpen

Gevaar voor letsel!

Controleer het mes voor het inbouwen op beschadigingen. Het mes要去 worden verrangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5mm afgesleten is,of als het mes ergens dummer dan 1,6 mm is ( 12.5)

VIKING raadt aan om het maaimes door eenvakman te lately slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werkinq van het apparaat in het gedrang.

Aanwijzingen voor het slijpen:

Maaimes demonteren ( 12.6)
- Koel het maaiimes tijdens het slijpen, bijv. met water. Het mes mag Niet blauw worden, omdat anders de snijresultaten minder worden.
- Het mes gelijkmatig slijpen om vibraties door onbalans te voorkomen.
- Met een hoek van 30^ slijpen.
- Verwijder eventuele na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.

12.8 Opslag (winterpauze)

Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat algijd buiten het bereik van kinderen.

De grasmaier mag alleen in goede staat worden opgeslagen, zo nodig duwstang omklappen.

Zorg ervoor dat alle moeren, bouteen en schroeven vast+zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op het apparaat, controller het gehele apparaat op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuele storingen aan het apparaat要去en in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van de grasmaaier (winterpauze) de volgende punten in acht:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed met olie of vet.

13. Transport

13.1 Grasmaier dragen en bevestigen

Gevaar voor letsel!

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligkeit' in acht. ( 4)

Apparaat dragen:

• Grasmaier uitsluitend aan de handgrepen (1, 2) optillen. Houd algijd voldoende afstand tot het maimes, met name wat betreft de voeten en benen.
• Grasmaier metibiande handen, met de ene hand op de bovenste handgreep (2) en met de andere hand op de onderste handgreep (1) dragen,

of

• grasmaier met een hand op de bovenste handgreep (2) dragen.

Apparaat vastsjorren:

• Zeker de grasmaaier met geschikte bevestigingsmiddelen op het laadoppervlak.
  Maak de touwen resp. gordels aan de handgrepen (1, 2) vast.

Grasresten horen nicht in de vuilnisbak, maar要去en worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recyclerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwertk. Raadpleeg bij het afvoeren de informatatie in het hoofdstuk 'Afvoeren' ( 4.7)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Slijtage minimisieren enschade voorkomen

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VKING apparatus at te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zich ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren onder andere:

• messen
  -grasopvangbox

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatus moet zo zorgvuldig möglichk worden gebruikt, onderhoden en opgeslagen, zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:

• te dunne voedingskabel (diameter).
• foutieve aansluiting (spanning).
• Niet door VKING toegelaten productwijzigingen.
• het gebruik van gereedschappen of accessoires die nicht voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn.

• Niet reglementair gezruik van het product.

• gebruik van het product bij sport- of wedstrijdevenementen.

• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden Niet door gebruiker zich kuren worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan
onderhoudswerkzaamheden en reparations
uitsluitend bij de VIKING vakhandelaar te
laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

• beschadigingen aan de aandrijfmotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven).
  corrosie en andere gevolgschade door ondeskundige opslag.

• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.

• beschadigingen door nichtijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

16. Standaard reserveonderdelen

Maaimes

6320 702 0100

Mesbout

63107102800

De bevestigingselementen van het maaimes (bijv. mesbout)要去en bij het verwisselen of monteren van het mes worden verrangen. Reserveonderdelen waar verkrijgbaar bij de VIKING vakhandelaar.

1 Voeding
2 Aan-/uitschakelaar
3 Stekker
4 Condensator
5 Motor
BL blauw
BR bruin

18. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaier, handgestuurd en met netvoeding (ME)

fabrieksmerk: VIKING

Type: ME 339.0

ME 339.0 C

Productiecode 6320

overeenstemt met de volgende EG-richtlijnen: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Het product is in overeenstemming met de
volgende normen ontwikkeld:
EN 60335-1, EN 60335-2-77

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau: 92,5 dB(A)

Gegarandeerd geluidsniveau: 93 dB(A)

Langkampfen, 2013-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

Stroomverbruik: 1200 W

Frequentie: 50 Hz

Zekering: 5 A

Snjijoorziening: mesbalk

Snijbrendte: 37 cm

Toerental

snijvoorziening: 3200 omw/min.

Conform richtlijn 2000/14/EG:

Gegarandeerd

geluids niveau L_WAd 93 dB(A)

Conform richtlijn 2006/42/EG:

Geluidsniveau op

werkplek LpA 79 dB(A)

Aandrijving mesbalk: permanent

Aanhaalkoppel

messenbout: 10 - 15 Nm

Wiel-0 voor: 150 mm

Snijdhoogte 30 - 70 mm

Snijhoogte (alleen

voor Groot

Brittannie) 20 - 70 mm

ME 339.0:

Opgeveen trillingskarakteristiek conform EN 12096:

gemetenwaardeahw 0,82m/sec²

Onzekerheid Khw 0,41 m/sec2

Gewicht (alleen voor

Groot-Brittanniè) 15 kg

ME 339.0 C:

Opgegeven trillingskarakteristiek conform EN 12096:

gemetenwaardeahw 0,55m/sec2

Onzekerheid Khw 0,28 m/sec²

Neem eventeel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Storing:

• Geen spanning
• Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect
• Startknop nicht ingedrukt
• De motor is overbelast door te hoog of te vochtig gras
• Motorbeveiliging geactiveerd
• Maaidek is verstopt
• Zekering in stekker defect (GB-versie)

Oplossing:

• Zekering controleren ( 11.1)
• Kabels/stekkers/schakelaars controlleren,evt. verrangen ( 11.1)
• Startknop indrukken (⇒ 11.3)
• Motor Niet in hoog gras starten, snijhoogte aanpassen (⇒ 8.4)
• Apparaat laten afkoelen ( 9.5)
• Maaidek reinigen (⇒ 12.2)
• Zekering in stekker verrangen (x)

Storing:

Vaak activeren van de netzekering

Mogelijk oorzaak:

• niedeschikte aansluitkabel
• Overbelasting van het net
• Apparaat is overbelast door het maaien van te hoog of te vochtig gras

Oplossing:

• Geschikte aansluitkabel gebruiken ( 11.1)
• Apparaat op een andere stroomkring aansluiten
• Snijhoogte en maaisnelheid aan de te maaien oppervakte aanpassen (⇒ 8.4)

Storing:

Sterke trillingen tijdens gebruik

Mogelijk oorzaak:

• Mesbout is los
• Mes is nicht gebalanceerd

Oplossing:

• Mesbout vastdraaien (⇒ 12.6)
• Mes slijpen (balanceren) of cervangen ( 12.7)

Storing:

Slecht gemaaid, gras wordt geel

Mogelijk oorzaak:

• Maaimes is bot of versleten
• De snugheid vooruit is in verhouding tot de snijhoogte te hoog

Oplossing:

• Maaimes slijpen of cervangen (⇒ 12.7)
• Snelheid vooruit verminderen en/of juiste snijhoogte kiezen ( 8.4)

Storing:

Start slecht of het vermogen van de motor wordt minder

Mogelijk zoorzaak:

• Maaien van te hoog of te vochtig gras
• Maaidek is verstopt

Oplossing:

• Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen ( 8.4)
• Maaidek reinigen (voor het reinigen netstekker eruit trekken) ( 12.2)

Storing:

Uitwerpkanaal verstopt

Mogelijk oorzaak:

Maaimes is versleten
- Maaien van te hoog of te vochtig gras

Oplossing:

Maaimes vervangen ( 12.7)
- Snijhoogte en maaisnelheid aan de te maaien oppervakte aanpassen ( 8.4)

21. Onderhoudsschema

Volgende onderhoudsbeurt

Datum:

21.2 Servicebevestigting

Geef deze gebruiksaanwijzing aan

uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden.

Hij bevestigt op de Vooragedrukte velden de servicewerkzaamheden die werden uitgevoerd.

00 Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,

2.2 Variante in functie de tara

VIKING livreaza aparatele cu stechere si comutatoare diferite, in functie de tara de destinatie.

Clasă de protectie: II

Grad de protectie: IPX 4

Dispositiv de tãiere: Suport cuţit

Latime de taiere: 37 cm
