NÁVOD K OBSLUZE ME339 VIKING

2. K tomuto návodu na

2.3 Vysvetlivky na čítanie návodu na

4.5 Údržba, čistenie, opravy a

Montáž horného dielu vodiaceho držadla:

Montáž elektrického kábla:

● Elektrický kábel (1) upevnite na horný diel vodiaceho držadla pomocou príchytky kábla (M). Medzi príchytkou kábla a spínačom na hornom diele vodiaceho držadla dodržte odstup

9.1 Všeobecné pokyny

10. Bezpečnostné zariadenia

Interval údržby: Po každom použití

● Nadvihnite vyhadzovaciu klapku (1), preklopte kosačku a postavte ju na konzolu vodiaceho držadla (2). Ložiská kolies nevyžadujú údržbu. Elektromotor nevyžaduje údržbu. ● Vodiace držadlo (3) položte na zem a v tejto polohe upevnite pomocou rýchloupínacej páky (4).

Interval údržby: Pred každým použitím

Interval údržby: Pred každým použitím 2 Montáž:

17. Schéma elektrického

zapojenia Langkampfen, 2013-01-02 (RRRR-MM-DD) VIKING GmbH Elektrická kosačka na trávu s ručným ovládaním (ME) Výrobná značka: Typ: Sériové identifikačné číslo

Odstránenie: – Skontrolujte poistku (Ö 11.1) – Skontrolujte príp. vymeňte kábel/vidlicu/vypínač (Ö 11.1) – Stlačte štartovacie tlačidlo (Ö 11.3) – Motor nezapínajte vo vysokej tráve, nastavte výšku kosenia (Ö 8.4) – Stroj nechajte vychladnúť (Ö 9.5) – Vyčistite skriňu kosačky (Ö 12.2) – Vymeňte poistku v zástrčke (#)

Vytištěno na papíru běleném bez chloru. Papír je recyklovatelný. Ochranný obal neobsahuje halogeny.

Hodně spokojenosti s Vaším strojem VIKING Vám přeje

Máte-li dotazy týkající se Vašeho stroje, obraťte se prosím na svého prodejce nebo přímo na naši obchodní společnost. K tomuto návodu k použití Všeobecně Provedení podle země vývozu Návod ke čtení tohoto Návodu k použití Popis stroje Pro vaši bezpečnost Všeobecně Transportování stroje Preventivní bezpečnostní opatření Pokyny pro práci při sečení trávníku Údržba, čištění, opravy a uskladnění Varování – nebezpečí úrazu elektrickým proudem Likvidace použitých materiálů Popis symbolů Rozsah dodávky Příprava stroje k provozu Všeobecně Montáž jednodílného vodicího držadla (ME 339 C) Montáž dvoudílného vodicího držadla (ME 339) Sestavení sběrného koše na trávu Ovládací prvky Jednodílné vodicí držadlo (ME 339 C) Dvoudílné vodicí držadlo (ME 339) Sběrný koš na trávu Centrální nastavení výšky sečení Pokyny pro práci Všeobecně Sečení ve svahu

Tento výrobek byl zhotoven nejmodernějšími výrobními postupy při dodržování rozsáhlých opatření pro zajištění jakosti, neboť náš cíl je dosažen teprve tehdy, jste-li s Vaším strojem spokojeni.

Správné zatížení elektromotoru Při zablokování žacího nože Tepelná ochrana motoru proti přetížení Bezpečnostní zařízení Dvojruční ovládání Doběhová brzda motoru Uvedení stroje do provozu Připojení stroje do elektrické sítě Odlehčení tahu elektrického kabelu Zapnutí sekačky Vypnutí sekačky Indikátor naplnění sběrného koše Vyprázdnění sběrného koše Údržba Všeobecně Čištění stroje Elektromotor a kola Horní díl vodicího držadla ME 339 Údržba žacího nože Demontáž a montáž žacího nože Ostření žacího nože Uložení stroje (zimní přestávka) Transportování stroje Přenášení a upevnění sekačky Ochrana životního prostředí Opatření pro minimalizování opotřebení a zabránění vzniku škod Běžné náhradní díly Schéma elektrického zapojení CE - Prohlášení výrobce o shodě Technické údaje Hledání závad Servisní plán Potvrzení předání Potvrzení servisu

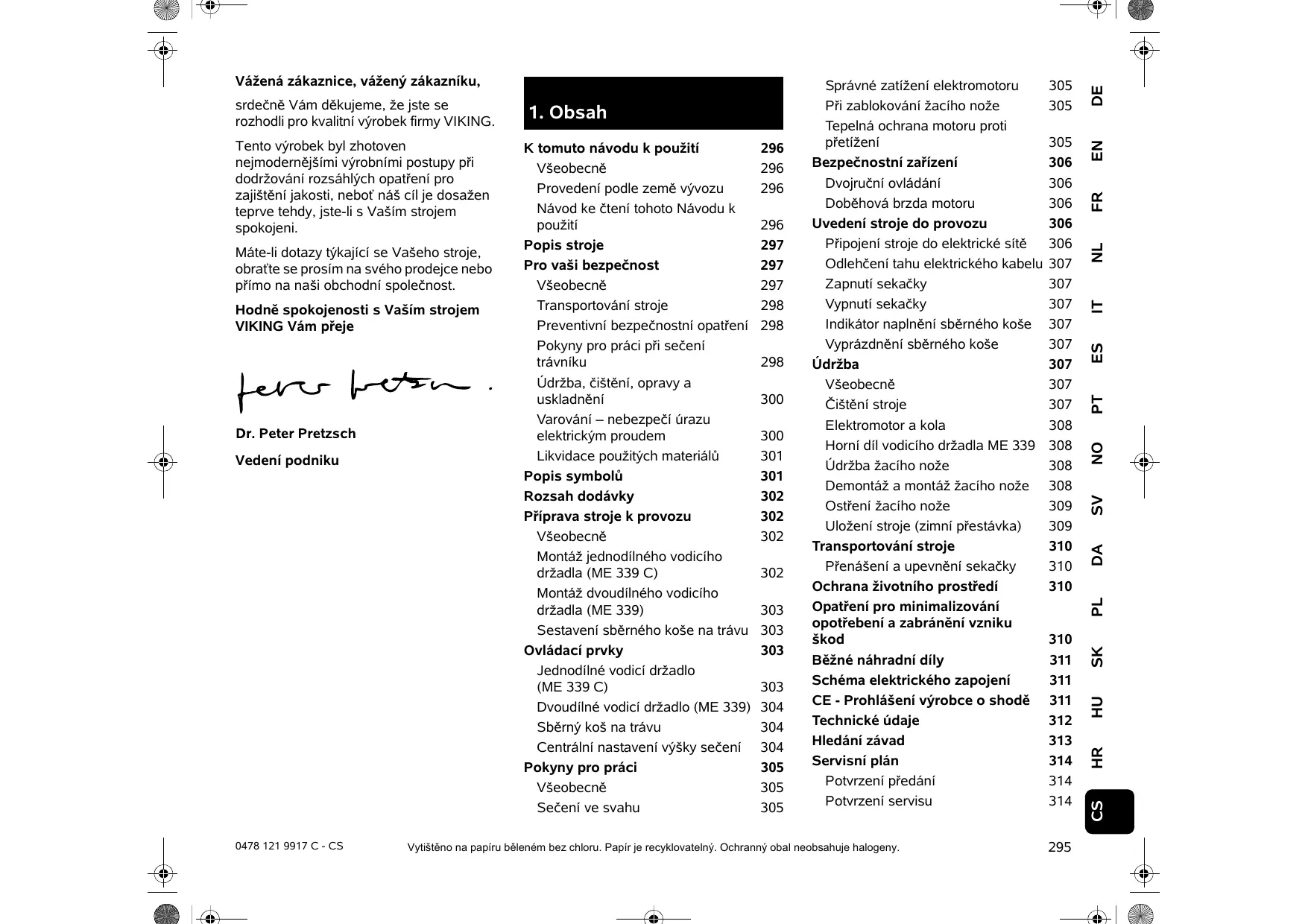

srdečně Vám děkujeme, že jste se rozhodli pro kvalitní výrobek firmy VIKING.

Vážená zákaznice, vážený zákazníku, Směr pohledu:

2. K tomuto návodu k použití

Tento Návod k použití platí jako Originální návod k použití výrobce ve smyslu směrnice EU 2006/42/EC. Firma VIKING neustále pracuje na dalším technickém vývoji a rozšiřování programu svých výrobků, proto si vyhrazujeme právo na změny obsahu dodávek, týkajících se konstrukce a vybavení. Z údajů a vyobrazení, uvedených v tomto katalogu nemohou být z tohoto důvodu vyvozeny žádné právní nároky.

2.2 Provedení podle země vývozu

Podle země vývozu dodává VIKING své stroje s různými elektrickými vidlicemi a spínači. Na obrázcích jsou zobrazeny stroje s eurozástrčkami, stroje s jiným provedením zástrček se připojují do elektrické sítě analogickým způsobem.

2.3 Návod ke čtení tohoto Návodu k

použití Obrázky a texty popisují určité manipulační kroky. V návodu k použití jsou vysvětleny také veškeré obrázkové symboly umístěné na stroji.

Směr pohledu při označení směru „vlevo“a „vpravo“ je v tomto Návodu k použití definován takto: Obsluha stojí za strojem a dívá se dopředu ve směru jízdy. Odkaz na příslušnou kapitolu: Šipka ukazuje na související kapitoly a podkapitoly, ve kterých lze najít další vysvětlení. V následujícím příkladu je uveden odkaz na příslušnou kapitolu: (Ö 2.1) Označení jednotlivých textových bloků: Popsané pokyny mohou být označeny podle následujících příkladů. Manipulační kroky, vyžadující přímý zákrok obsluhy: Pozor! Dodržováním předepsaných pravidel lze zabránit lehkým úrazům resp. vzniku materiálních škod. Upozornění Informace pro lepší využití funkcí stroje a pro zabránění případné nesprávné obsluhy. Texty k obrázku: Obrázky, které vysvětlují použití stroje, se nacházejí na začátku návodu k použití. Symbol kamery slouží k propojení určitého obrázku v obrázkové části s odpovídajícím textem v návodu k použití.

● Pomocí šroubováku uvolněte šroub (1), stiskněte páku (2) ... Všeobecný výčet: – Použití stroje při sportovních nebo soutěžních akcích Texty se zvláštním významem: Textové bloky se zvláštním významem jsou za účelem zdůraznění zvláštního významu označeny v Návodu k použití jedním z následujících symbolů. Nebezpečí! Nebezpečí nehody a těžkých úrazů osob. Zde je nutno dodržovat určitá pravidla nebo se něco zakazuje. Varování! Nebezpečí úrazu osob. Dodržováním předepsaných pravidel lze možným nebo pravděpodobným úrazům zabránit. 0478 121 9917 C - CS Před prvním použitím stroje musí proběhnout instruktáž, kterou provede prodavač nebo jiná odborně způsobilá osoba. Se sekačkou se nesmí pracovat po požití alkoholu, léků ovlivňujících reakční schopnost nebo po požití drog. Nikdy nedovolte používat sekačku dětem, mladistvým mladším 16 let nebo jiným osobám, které neznají návod k použití. Místními předpisy může být minimální věk obsluhy stroje upraven jinak. Se sekačkou nikdy nepracujte, jsou-li v blízkosti osoby, zvláště děti nebo zvířata. Pamatujte na to, že uživatel zodpovídá za úrazy jiných osob nebo poškození jejich majetku. Stroj svěřujte (půjčujte) jen osobám, které jsou s tímto modelem a jeho obsluhou důkladně seznámeny. Vždy předejte také návod k použití. Tento stroj není určen pro použití osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními 0478 121 9917 C - CS – sekání popínavých rostlin, – úpravu okrasných ploch trávníků na střechách a v balkónových květinových truhlících, – čištění chodníků (vysávání, vyfukování, odklízení sněhu), – drcení stromových či keřových větviček, – vyrovnávání nerovností půdy jako např. krtinců,

– úpravu křoví, živých plotů a houští,

Důkladně se seznamte s ovládacími prvky a použitím stroje. Pro zabránění nebezpečí úrazu se sekačka nesmí používat např. na (výčet příkladů je neúplný):

Před prvním použitím si pozorně přečtěte návod k použití a uložte jej na bezpečném místě pro pozdější potřebu. Pozor – nebezpečí úrazu! Sekačka je koncipována pro soukromé použití a jen k sečení trávníku, jiné použití není dovoleno - jinak hrozí nebezpečí úrazu nebo poškození stroje.

Při práci se sekačkou je bezpodmínečně nutné dodržovat následující bezpečnostní předpisy.

– transportování posečené trávy, vyjma k tomu určeného sběrného koše na trávu. Pozor – nebezpečí úrazu! Použít lze výlučně příslušenství, které bylo dodáno firmou VIKING nebo bylo pro montáž na tento stroj zvlášť schváleno. Rovněž není dovoleno provádět na stroji žádné úpravy. Při údržbě trávníků v parcích a ve velkých zahradách zejména v komunální oblasti, na sportovištích, veřejných komunikacích a v zemědělském či lesním hospodářství se musí pracovat s nejvyšší opatrností.

Horní díl vodicího držadla Spodní díl vodicího držadla Skříň Kryt motoru Zadní kolo Přední kolo Sběrný koš na trávu Horní transportní držadlo Spodní transportní držadlo Vyhazovací klapka Křídlová matice Rychloupínací páka Páka pro zastavení motoru Páka pro nastavení výšky Odlehčení tahu kabelu Připojení na síť Startovací tlačítko Typový štítek

4. Pro vaši bezpečnost

schopnostmi nebo pro osoby s nedostatečnými zkušenostmi a/nebo vědomostmi, s výjimkou, že jejich bezpečnost bude zajišťovat odpovědná osoba, nebo od této osoby dostanou pokyny, jak se musí stroj obsluhovat. Na děti je nutno dohlížet, aby bylo zajištěno, že si nehrají se strojem.

Pozor! Zdraví škodlivé vibrace! Nadměrné zatížení vibracemi může mít za následek ohrožení krevního oběhu nebo nervové soustavy, obzvláště u osob s problematickým krevním oběhem. Pokud se objeví symptomy, které by mohli být vyvolané následkem vibrací, obraťte se na lékaře. K těmto příznakům, vyskytujícím se převážně v prstech, rukou nebo v zápěstí patří např. (výčet příkladů je neúplný): Stroj se společně transportovanými díly stroje (např . sběrným košem na trávu) zajistěte na ložné ploše použitím dostatečně dimenzovaných vázacích prostředků (upínací popruhy, lana atd.). – necitlivost,

4.3 Preventivní bezpečnostní opatření

– bolesti, Nikdy nedovolte používat stroj osobám, které neznají návod k použití. – svalová slabost, – změny zabarvení pokožky, – nepříjemné brnění.

4.2 Transportování stroje

Pro zabránění nebezpečí poranění o ostré hrany stroje používejte vždy pracovní rukavice. Před transportem stroj vždy vypněte, vytáhněte síťový kabel a vyčkejte, až se řezný nůž zcela zastaví. Při zvedání stroje dodržujte všechny pokyny, uvedené v kapitole „Transportování stroje“ (Ö 13.). Respektujte hmotnost stroje a podle potřeby používejte pro nakládání vhodné nakládací pomůcky (nakládací plošiny, zdvihací zařízení). Při zvedání a přenášení stroje zabraňte kontaktu se žacím nožem. Stroj transportujte pouze s ochlazeným motorem.

Při transportu stroje dodržujte platné regionální zákonné předpisy, zejména předpisy o bezpečnosti a zajištění nákladu během transportu a způsobu dopravy předmětů na ložné ploše. Dodržujte platné komunální předpisy pro provozní dobu zahradní techniky s motorovým pohonem. Při sečení noste vždy pevnou obuv a dlouhé kalhoty. Nikdy nepracujte bosí ani v sandálech. Pozemek, na kterém se má se strojem pracovat důkladně překontrolujte a předem odstraňte všechny kameny, větve, zbytky dřevin, kosti či jiná cizí tělesa, která by mohla být strojem odmrštěna. Před použitím stroje vždy vizuálně zkontrolujte bezchybný stav a řádné upevnění řezného nástroje, upevňovacích šroubů a kompletního řezného ústrojí. Zkontrolujte především bezpečné upevnění, poškození a opotřebení jednotlivých dílů (Ö 12.5). Opotřebované nebo poškozené díly vždy vyměňte ještě před opětovným použitím stroje. Nečitelné či poškozené výstražné a bezpečnostní symboly na stroji neprodleně vyměňte za nové. Váš odborný prodejce VIKING má k dispozici náhradní samolepicí varovné symboly. Motor nikdy nespouštějte bez správně namontovaného řezného nože. Nebezpečí přehřátí motoru! Nepoužívejte nikdy sekačku s poškozeným ochranným zařízením, s nefunkční motorovou brzdou nebo bez namontovaného ochranného zařízení, např. bez vyhazovací klapky, resp. bez sběrného koše na trávu. Z bezpečnostních důvodů používejte vždy jen nepoškozený sběrný koš na trávu. Výrobcem instalovaná bezpečnostní spínací zařízení stroje není dovoleno odstranit nebo vyřadit z činnosti, např. uvázáním páky pro zastavení motoru k vodicímu držadlu. Dodržujte pokyny, uvedené v kapitole „Varování - nebezpečí úrazu elektrickým proudem“ (Ö 4.6).

4.4 Pokyny pro práci při sečení

trávníku Zabraňte přístupu nepovolaným osobám, zejména dětem a zvířatům do oblasti pracovní zóny. Prozíravě vylučte všechny možnosti ohrožení dalších osob. Sečení trávníku neprovádějte při nižších teplotách než +5 °C. Nesekejte mokrou trávu a nikdy nepracujte během deště. Při sečení mokré trávy se zvyšuje riziko úrazu (snížení adhezních podmínek pro stabilní postoj obsluhy). Pracujte jen za denního světla nebo při dobrém osvětlení. Stroj startujte vždy jen na rovině. Při startování motoru se stroj nesmí naklápět. 0478 121 9917 C - CS Abyste zabránili nebezpečí ztráty kontroly nad strojem, buďte obzvlášť opatrní zejména při změně směru jízdy na svahu. Při sečení postupujte v příčném směru ke svahu, nikdy ne nahoru či dolů - při případné ztrátě kontroly nad strojem by mohlo dojít k následnému zranění vlivem samovolného pohybu sekačky ze svahu. Pozor – nebezpečí klopýtnutí! Věnujte zvýšenou pozornost při pohybu zpět a při tahání sekačky na trávu. Buďte obzvlášť opatrní při otáčení nebo při přitahování stroje k sobě. Z bezpečnostních důvodů nepoužívejte stroj na svazích s větším stoupáním než 25° (46,6 %). Nebezpečí úrazu! 0478 121 9917 C - CS Na vodicí držadlo nikdy nezavěšujte žádné předměty (např . pracovní oděv). Prodlužovací kabel se nesmí namotávat na vodicí držadlo. Pravidelně kontrolujte bezpečné upevnění, bezchybný stav a opotřebení řezného nože (Ö 12.5). Pozor – nebezpečí úrazu! Nikdy nezasahujte rukama nebo nohama nad nebo pod otáčející se díly. Nedotýkejte se rotujícího řezného nože. Zdržujte se vždy v dostatečné vzdálenosti od vyhazovacího otvoru. Vždy dodržujte bezpečný odstup, který je daný vodicím držadlem stroje. Vyhněte se častému zapínání během krátké doby, obzvláště pak „hraní“ si se startovacím tlačítkem. Nebezpečí přehřátí motoru! – v případě, že sekačka začne nepříjemně vibrovat. V tom případě je nutno zkontrolovat celý stroj, především případné poškození řezného nástroje a zda nejsou volné některé díly. Poškozené díly je nutno vyměnit ještě před opětovným spuštěním stroje do provozu, volné díly je nutno upevnit/pevně zašroubovat. – vzdálíte-li se od stroje, resp. zůstane -li stroj bez dozoru;

– než sekačku zkontrolujete, vyčistíte nebo na ní provedete nějaké práce (jako např . nastavování výšky sečení či sklopení/nastavování vodicího držadla);

– při nárazu řezného nástroje na cizí předmět. Při kontrole následků, či případného poškození řezného nástroje. Při poškození nebo deformování nožového hřídele nebo hřídele motoru se sekačka nesmí uvést do provozu. Nebezpečí úrazu následkem vadných součástí!

Při práci na svahu dbejte vždy na správnou stabilitu. Vyvarujte se sečení trávy na příliš strmých svazích, aby nedošlo k nekontrolovanému samovolnému pohybu stroje po svahu. Nikdy se nepokoušejte kontrolovat řezný nůž, pokud je sekačka v provozu. Neotevírejte vyhazovací klapku a/nebo nesundávejte sběrný koš, dokud se ještě otáčí žací nůž. Otáčející se řezný nůž může způsobit úraz. – než začnete uvolňovat zablokované díly nebo čistit ucpaný vyhazovací kanál;

– před sejmutím sběrného koše na trávu. klidu,

– při přemisťování sekačky na další místa sečení, Pamatujte na to, že po vypnutí motoru trvá ještě několik vteřin, než se pracovní nástroje přestanou úplně otáčet.

– pokud se musí sekačka naklopit při přemisťování přes jiné plochy než je tráva,

Vždy vypněte motor, vytáhněte vidlici síťového kabelu a ujistěte se, zda je řezný nástroj úplně v Motor vždy vypněte,

Stroj veďte jen krokem – při práci se strojem nikdy neutíkejte. Při rychlém vedení stroje můžete zakopnout o překážky nebo uklouznout, čím se zvyšuje nebezpečí úrazu. Z důvodu kolísání napětí, způsobeného rozběhem stroje, může při nepříznivých podmínkách sítě dojít k rušení jiných zařízení, připojených do stejného zásuvkového okruhu. V takovém případě proveďte přiměřená opatření (např . stroj připojte do jiného zásuvkového okruhu než rušením postižené zařízení, pro provoz stroje použijte zásuvkový okruh s nižší impedancí).

25° sklon svahu odpovídá vertikálnímu převýšení o hodnotu 46,6 cm při horizontální vzdálenosti 100 cm.

Při spouštění motoru postupujte opatrně, dodržujte pokyny v kapitole „Uvedení stroje do provozu“ (Ö 11.). Dbejte na dostatečnou vzdálenost nohou od řezného nástroje.

– před nadzvednutím nebo přenášením stroje; – před transportováním stroje. Nikdy nezvedejte a nepřenášejte sekačku se zapnutým motorem nebo se síťovým kabelem, připojeným do elektrické sítě. Strojem není dovoleno transportovat žádné osoby (obzvláště děti), nebo jiné předměty.

4.5 Údržba, čištění, opravy a

uskladnění Před zahájením jakýchkoli prací na stroji, před seřizováním nebo čištěním sekačky, před kontrolou zauzlení či poškození přívodního kabelu se musí sekačka vypnout a kabel vytáhnout ze síťové zásuvky. Při všech pracích na řezném nástroji noste pevné ochranné rukavice. Před uložením do uzavřeného prostoru, před údržbářskými pracemi a čištěním nechte stroj úplně vychladnout. Údržbářské práce na stroji provádějte jen v rozsahu, uvedeném v tomto návodu k použití. Všechny další práce nechejte provést u odborného prodejce. VIKING doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce VIKING. Odborní prodejci VIKING jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi. Pokud potřebujete odborné informace nebo Vám chybí potřebné nářadí, vždy vyhledejte pomoc odborného prodejce (VIKING doporučuje odborného prodejce VIKING). Pro zabránění nebezpečí vzniku požáru udržujte otvory pro chladicí vzduch mezi kapotou motoru a skříní v čistém stavu, bez zbytků např. trávy, slámy, mechu, listí či vytečeného tuku. Používejte pouze kvalitní nářadí, příslušenství a náhradní díly. Jinak hrozí nebezpečí úrazu osob nebo poškození stroje. Pokud musela být při údržbě stroje demontována některá součást nebo ochranné zařízení, je nutno tyto součásti neprodleně a podle předpisu namontovat zpět na původní místo. VIKING doporučuje používat pouze originální nářadí, originální příslušenství a originální náhradní díly VIKING. Tyto jsou, co se týká konstrukce a použitého materiálu, optimálně sladěny se strojem a s požadavky uživatele. Originální náhradní díly VIKING lze poznat podle čísla náhradních dílů VIKING, podle nápisu VIKING a případně podle značky, označující náhradní díly VIKING. Na malých dílech může být toto označení také samostatně. Pro zajištění bezpečného provozu stroje pravidelně kontrolujte pevné dotažení všech matic, čepů a šroubů. Pravidelně kontrolujte sběrný koš na trávu, není-li opotřebovaný, poškozený či nefunkční. Při nárazu řezného nože či sekačky na překážku nebo na cizí těleso ihned vypněte motor, vytáhněte síťovou vidlici ze zásuvky a celý stroj nechte odborně zkontrolovat. Nečitelné výstražné a bezpečnostní symboly na stroji neprodleně vyměňte za nové. Váš odborný prodejce VIKING má k dispozici náhradní samolepicí varovné symboly. Přívodní síťový kabel smí opravit resp. vyměnit pouze autorizovaný odborník s elektrotechnickou kvalifikací.

Po ukončení sečení sekačku na trávu vždy důkladně vyčistěte. Pro čištění sekačky na trávu nikdy nepoužívejte vysokotlaké čisticí zařízení nebo proud vody (např. ostříkáním pomocí zahradní hadice). Nepoužívejte agresivní čisticí prostředky. Takové čisticí prostředky mohou poškodit plastové a kovové díly a tím negativně ovlivnit bezpečný provoz Vašeho stroje VIKING. Celý stroj pravidelně kontrolujte, zejména před uskladněním stroje mimo provoz na delší pracovní přestávky (jako např. zimní přestávka). Zkontrolujte opotřebení a příp. poškození dílů. Opotřebené nebo poškozené součásti stroje včas vyměňte tím zajistíte, aby byl stroj vždy v bezpečném provozním stavu. Sekačku na trávu s ochlazeným motorem bezpečně uskladněte v suché, uzavřené místnosti, mimo dosah dětí.

4.6 Varování – nebezpečí úrazu

elektrickým proudem Pozor! Nebezpečí úrazu elektrickým proudem! Obzvlášť důležité pro bezpečnost provozu jsou přívodní síťové kabely, síťové vidlice, vypínače a připojovací vedení. Pro zabránění nebezpečí úrazu elektrickým proudem není dovoleno 0478 121 9917 C - CS Při sečení veďte kabel v dostatečné vzdálenosti od řezného nože. Používejte výhradně prodlužovací kabely izolované proti vlhkosti, vhodné pro použití stroje ve venkovním prostředí (Ö 11.1). I navzdory tomu, že hnací motor je chráněný proti vodě, nesmí se pracovat se sekačkou během deště ani v mokrém prostředí. Stroj nenechávejte stát v dešti bez ochranného krytu proti vodě. Při rozpojování přívodního síťového kabelu uchopte vždy přímo těleso vidlice a zásuvky, nikdy netahejte za kabely. Zajistěte, aby byl použitý a nepotřebný stroj odevzdán do specializované sběrny pro ekologickou likvidaci odpadu. Stroj před likvidací zneškodněte tak, aby byl nepoužitelný. Aby se předešlo možným úrazům, odstraňte síťový kabel, resp. elektrický kabel k motoru. Nebezpečí úrazu žacím nožem! Nikdy nenechávejte bez dozoru ani sekačku na trávu, která je vyřazena z provozu. Zajistěte bezpečné uskladnění stroje a žacího nože mimo dosah dětí.

4.7 Likvidace použitých materiálů

Nebezpečí úrazu! Pozor, ostrý žací nůž. Po vypnutí motoru trvá ještě několik vteřin, než se žací nůž úplně zastaví (motorová / nožová brzda). Před zahájením prací na řezném nástroji, před údržbářskými a čisticími pracemi, před kontrolou zauzlení nebo poškození přívodního kabelu a nebo před opuštěním stroje vždy vypněte motor a vytáhněte síťový kabel ze stroje. Nebezpečí úrazu elektrickým proudem! Připojovací elektrický kabel veďte mimo dosahu řezného nástroje.

Stroj zapojujte pouze do elektrické sítě, kterou doporučujeme vybavit proudovým chráničem se jmenovitým vybavovacím

Nebezpečí úrazu! Riziko úrazu osob zdržujících se v pracovní zóně.

Pro zajištění elektrické bezpečnosti dbejte na to, aby byl elektrický kabel vždy správně namontován na vodicím držadle (Ö 7.2).

Nebezpečí úrazu elektrickým proudem! Není dovoleno používat poškozené připojovací kabely, zásuvky, vidlice nebo předpisům nevyhovující prodlužovací kabely. Vždy předem zkontrolujte, zda je použité přívodní síťové vedení dostatečně jištěno.

Nebezpečí úrazu elektrickým proudem! Poškozený kabel nezapojujte do elektrické sítě a pokud je zapojený do sítě, poškozeného kabelu se nedotýkejte. Pozor! Před uvedením stroje do provozu si přečtěte návod k použití.

Jsou-li kabely poškozené nebo opotřebované, stroj se nesmí používat. Pokud je stroj připojen k elektrickému agregátu dbejte na to, aby nedošlo k poškození motoru sekačky kolísáním proudu.

Poškozený prodlužovací kabel nikdy nepoužívejte. Poškozené prodlužovací kabely neopravujte, ale okamžitě je vyměňte za nové. rozdílovým proudem max. 30 mA. V případě nejasností se obraťte na odborníka s elektrotechnickou kvalifikací.

používat poškozené nebo předpisům nevyhovující připojovací vedení, zásuvky, vidlice a přívodní prodlužovací kabely. Z toho důvodu pravidelně kontrolujte přívodní prodlužovací kabel, zda nevykazuje známky poškození či stárnutí materiálu (praskliny). 0478 121 9917 C - CS

ME 339: Spuštění motoru. ME 339 C: Spuštění motoru. ME 339 C: Vypnutí motoru.

7. Příprava stroje k provozu

Název Základní stroj Horní díl sběrného koše Spodní díl sběrného koše Čep Návod k použití

Podložka Šroub Čep Upevňovací segment Rychloupínací páka

Šroub s plochou kulovou hlavou Vedení kabelu Křídlová matice Příchytka kabelu

Nebezpečí úrazu Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (Ö 4.). ● Při všech popsaných pracích musí být stroj postaven na vodorovné, rovné a pevné ploše.

7.2 Montáž jednodílného

vodicího držadla (ME 339 C)

● Jednodílné vodicí držadlo (1) nastavte v konzole vodicího držadla (2) do pracovní pozice a držte. ● Upevňovací segmenty (H) vložte podle obrázku vlevo a vpravo do konzoly vodicího držadla (2). Na šroub (F) nasuňte podložku (E) a šroub (F) prostrčte z vnitřní strany směrem ven přes upevňovací segmenty a spodní díl vodicího držadla. ● Nasuňte podložku (E). ● Do rychloupínací páky (I) vložte čep (G) a oba díly společně našroubujte na šroub (F). ● Uzavřete rychloupínací páku (3). ● Rychloupínací páka (3) musí být utažen tak pevně, aby se mohl zcela uzavřít a aby bylo potom vodicí držadlo pevně upevněno v konzole vodicího držadla. Rychloupínací páku podle potřeby opět uvolněte a zašroubujte resp. vyšroubujte šroub (F).

0478 121 9917 C - CS ● Dvoudílné vodící držadlo (2) nasaďte na oba spodní díly vodicího držadla (3). Do otvorů zevnitř směrem ven nasuňte šrouby s plochou kulovou hlavou (J) – vpravo s vedením kabelu (K), vlevo bez – a pevně dotáhněte prostřednictvím křídlových matic (L). Montáž příchytky kabelu: Nebezpečí úrazu elektrickým proudem! Aby se nepoškodila izolační vrstva vodicího držadla, příchytku kabelu přitlačte jen rukou. Nepoužívejte k tomu žádné nářadí (jako např. kladivo nebo šroubovák). ● Elektrický kabel (1) připevněte na horní díl vodicího držadla pomocí příchytky kabelu (M). Mezi příchytkou kabelu a spínačem na horním dílu vodicího držadla dodržte vzdálenost 25 - 27 cm. 0478 121 9917 C - CS

Nebezpečí přiskřípnutí! Po uvolnění rychloupínače lze vodicí držadlo sklopit resp. zasunout. Při uvolňování rychloupínače přidržujte proto rukou vodicí držadlo (1) na nejvyšším místě.

● Šroub s plochou kulovou hlavou (J) zasuňte do vedení kabelu (K) a zavěšte elektrický kabel (1).

Montáž horního dílu vodicího držadla: Nebezpečí úrazu elektrickým proudem! Elektrický kabel musí být vždy upevněn v manžetě vodicího držadla a v konzole vodicího držadla. Při nastavené nejvyšší poloze vodicího držadla musí mít elektrický kabel v seřizovacím prostoru teleskopického vodicího držadla lehký průvěs (Ö 7.2).

● Zavěšení sběrného koše (Ö 8.3).

7.3 Montáž dvoudílného vodicího

Sekačka ME 339 C je vybavena nastavitelným teleskopickým vodicím držadlem. 1 Sklopení vodicího držadla: Transportní poloha (k čištění stroje, k prostorově úspornému transportování a uskladnění stroje): ● Vodicí držadlo nastavte do nejnižší polohy.

● Lehkým zatlačením zaaretujte horní díl sběrného koše (B) ve spodní části sběrného koše.

8.1 Jednodílné vodicí držadlo

● Čepy (D) zatlačte do příslušných otvorů z vnitřní strany. ● Horní díl sběrného koše (B) nasaďte na spodní díl sběrného koše (C). Dbejte přitom na správnou pozici ve vedení (1).

● Jednou rukou pevně držte vodicí držadlo (1) a otevřete rychloupínač (2). ● Vodicí držadlo (1) překlopte směrem dopředu. ● Podle potřeby lze rychloupínač (2) uzavřít a vodicí držadlo upevnit v transportní poloze.

● Elektrický kabel (1) zatlačte do držáku (4) na manžetě vodicího držadla. Elektrický kabel musí v oblasti spodního dílu vodicího držadla přiléhat natažený na trubku držadla.

7.4 Sestavení sběrného koše na

● Elektrický kabel (1) vložte podle obrázku do labyrintového upevnění kabelu (2) na konzole vodicího držadla. Dbejte přitom na správnou pozici kabelové sponky (3) v labyrintovém upevnění.

Montáž elektrického kabelu:

Sundání: Pracovní poloha (pro tlačení stroje): ● Vodicí držadlo (1) vyklopte směrem dozadu a jednou rukou držte. ● Uzavřete rychloupínač (2). ● Rychloupínač (2) musí být utažen tak pevně, aby se mohl zcela uzavřít a aby bylo přitom vodicí držadlo pevně upevněno v konzole vodicího držadla. Rychloupínač podle potřeby opět uvolněte a zašroubujte resp. vyšroubujte šroub (3). ● Nastavte výškovou polohu vodicího držadla. 2 Nastavení výšky: Výšku teleskopického vodicího držadla lze nastavit plynule: ● Jednou rukou pevně držte horní díl vodicího držadla (4) a otevřete rychloupínač (5). ● Horní díl vodicího držadla (4) vytáhněte resp. zasuňte do spodního dílu vodicího držadla a nastavte požadovanou výškovou polohu vodicího držadla. ● Jednou rukou držte horní díl vodicího držadla (4) a uzavřete rychloupínač (5). ● Rychloupínač (5) musí být utažen tak pevně, aby se mohl zcela uzavřít a aby byl přitom horní díl vodicího držadla pevně upevněn ve spodním dílu vodicího držadla. Rychloupínač podle potřeby opět uvolněte a pootočte rýhovanou matici (6).

8.2 Dvoudílné vodicí držadlo

Nebezpečí přiskřípnutí! Uvolněním křídlových matic se může horní díl vodicího držadla sklopit. Při uvolňování křídlových matic přidržujte proto vždy rukou horní díl vodicího držadla (2) na nejvyšším místě. Sklopení vodicího držadla: Transportní poloha (k čištění stroje, k prostorově úspornému transportování a uskladnění stroje): ● Křídlové matice (1) vyšroubujte tak daleko, aby se v odlehčovacím zápichu závitů volně pohybovaly a horní díl vodicího držadla (2) sklopte směrem dopředu. Pracovní poloha (pro tlačení stroje): ● Otevřete vyhazovací klapku (1) a podržte. ● Sběrný koš (2) nadzvedněte a sejměte směrem dozadu. ● Uzavřete vyhazovací klapku (1).

8.4 Centrální nastavení výšky

Nastavit lze pět různých výšek sečení v rozsahu 30 mm až 70 mm. Stupeň 1 = nejnižší výška sečení Stupeň 5 = nejvyšší výška sečení Sekačky na trávu pro Velkou Británii: Nastavit lze šest různých výšek sečení v rozsahu od 20 mm až 70 mm. Stupeň S = nejnižší výška sečení Stupeň 5 = nejvyšší výška sečení ● Horní díl vodicího držadla (2) vyklopte směrem dozadu a jednou rukou držte. ● Dotáhněte křídlové matice (1). Dbejte přitom na správnou polohu vedení kabelu (3). Aby se zabránilo poškození stroje, měla by se nejnižší výška sečení používat jen na trávníkových plochách, na kterých se nenacházejí žádné nerovnosti.

8.3 Sběrný koš na trávu

● Otevřete vyhazovací klapku (1) a podržte. ● Upevňovací západky (3) sběrného koše na trávu (2) zavěšte do příslušných uložení (4) na zadní straně stroje. ● Uzavřete vyhazovací klapku (1).

0478 121 9917 C - CS Povrch posečeného trávníku je hezčí, jsou-li řezné nože správně naostřené. Z toho důvodu je nutno řezné nože pravidelně ostřit (odborný prodejce VIKING).

Dojde-li při práci k přetížení motoru, zabudovaná tepelná ochrana motoru proti přetížení samočinně vypne motor. Příčiny přetížení motoru: – sečení příliš vysoké trávy nebo při příliš nízké výšce sečení, – příliš vysoká rychlost pojezdu, – nedostatečné čištění otvorů pro vstup chladicího vzduchu (sací štěrbiny), – otupený nebo opotřebený žací nůž,

– nevhodný nebo příliš dlouhý přívodní elektrický kabel – pokles napětí (Ö 11.1).

Z bezpečnostních důvodů by se sekačka měla používat jen na svazích se sklonem do 25°. 25° (46,6%) sklon svahu odpovídá vertikálnímu převýšení 46,6 cm na horizontální vzdálenosti 100 cm.

Aby trávník nevysychal, nesekejte trávu při horkém a suchém počasí příliš nakrátko!

Ihned vypněte motor a vytáhněte vidlici kabelu ze síťové zásuvky. Až potom odstraňte příčinu závady.

9.4 Při zablokování žacího nože

9.5 Tepelná ochrana motoru proti

přetížení Pěkný a hustý trávník lze dosáhnout častým sečením a udržováním krátké trávy.

Pokud začnou otáčky motoru klesat, zvolte vyšší nastavení výšky sečení a/nebo snižte rychlost pojezdu.

Při sečení veďte přívodní kabel vždy za sebou. Nesprávně vedený přívodní elektrický kabel se může při sečení nedopatřením odříznout nebo může způsobit úraz obsluhy klopýtnutím. Tím hrozí velké nebezpečí úrazu. Z toho důvodu dbejte při sečení na to, aby byl přívodní elektrický kabel vždy viditelný a aby ležel na posečené ploše.

Sekačku na trávu je možné zatížit jen natolik, aby nedošlo k podstatnému snížení otáček elektromotoru. Nebezpečí úrazu! Případné zauzlení kabelu ihned odstraňte.

● Páku pro nastavení výšky (1) přitlačte k sekačce tak, aby aretační západky (2) zapadly do páky. Nastavenou výšku lze odečíst na nejpřednější aretační západce (3). Sekačku na trávu nezapínejte ve vysoké trávě nebo v nejnižší nastavené poloze výšky sečení.

● Vyšší výška sečení: Sekačku nadzvedněte pomocí páky pro nastavení výšky (1) (páku posuňte směrem dopředu). Nižší výška sečení: Sekačku spusťte dolů pomocí páky pro nastavení výšky (1) (páku posuňte směrem dozadu).

9.3 Správné zatížení elektromotoru

● Páku pro nastavení výšky (1) lehce odtlačte směrem od sekačky tak, aby aretační západky (2) uvolnily páku.

Nastavení výšky sečení: 0478 121 9917 C - CS

Opětné spuštění stroje Po uplynutí doby ochlazení asi 10 min (v závislosti na teplotě okolí) lze stroj opět spustit do provozu obvyklým způsobem (Ö 11.).

10. Bezpečnostní zařízení

10.1 Dvojruční ovládání

11. Uvedení stroje do

11.1 Připojení stroje do elektrické sítě

Elektromotor lze zapnout jen v případě, že se pravou rukou stiskne a podrží startovací tlačítko a poté se levou rukou přitáhne páka pro zastavení motoru k vodicímu držadlu. Nebezpečí úrazu elektrickým proudem! Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (Ö 4.).

10.2 Doběhová brzda motoru

Při použití kabelového bubnu se musí přívodní kabel zcela rozvinout, jinak může dojít vlivem elektrického odporu ke snížení výkonu a přehřátí motoru. Po uvolnění páky pro zastavení motoru se žací nůž za méně než 3 vteřiny úplně zastaví. Integrovaná doběhová brzda motoru zkracuje dobu doběhu až do zastavení řezného nože. Pro připojení stroje je dovoleno použít pouze elektrické kabely, které nejsou slabší než pogumované přívodní elektrické kabely H07 RNF DIN/VDE 0282. Potřebný minimální průřez: do délky 25 m: 3 x 1,5 mm² do délky 50 m: 3 x 2,5 mm² Vidlice a pohyblivé zásuvky připojovacích kabelů musejí mít gumovou ochranu proti stříkající vodě a musejí být schváleny pro instalaci venku (podle normy DIN/VDE 0620). Síťové napětí a síťová frekvence musejí souhlasit s údaji na typovém štítku resp. s údaji v kapitole „Technické údaje“ (Ö 19.). Přívodní síťové vedení musí být dostatečně jištěno (Ö 19.). Tento stroj je konstruován pro provoz s připojením na elektrickou síť, která má v místě připojení (domovní přípojky) odpor vedení Zmax maximálně 0,49 Ohmů (při 50 Hz).

● Připojovací kabel (1) upravte do smyčky a smyčku zasuňte do otvoru (2). Při postupném naplňování sběrného koše se intenzita proudění vzduchu snižuje a klapka indikátoru stavu naplnění klesá (3):

● Smyčku zaklesněte do háku (3) a pevně utáhněte. ● Vyprázdnění plného sběrného koše (Ö 11.6).

11.3 Zapnutí sekačky

11.6 Vyprázdnění sběrného koše

● Stiskněte a podržte startovací tlačítko (1). Páku pro zastavení motoru (2) přitáhněte k vodicímu držadlu a držte.

● Otevřete uzavírací příložku (1) sběrného koše a horní díl sběrného koše (2) vyklopte směrem nahoru. ● Sběrný koš lze pohodlně vyprázdnit uchopením za držadlo na horním dílu sběrného koše (3) a za držadlo na spodním dílu sběrného koše (4).

● Sundejte sběrný koš (Ö 8.3). Nebezpečí úrazu! Před překlopením postavte sekačku na pevnou, vodorovnou a rovnou plochu. Stroj se může při pracích v poloze pro čištění převrátit. Zdržujte se vždy vedle stroje. Nikdy nepracujte bezprostředně před nebo za sekačkou.

Motor nespouštějte ve vysoké trávě nebo při nejnižší nastavené výšce sekání, jinak se motor rozběhne jen ztěžka. ● Vypněte motor (Ö 11.4) a sundejte sběrný koš (Ö 8.3).

Interval údržby: Po každém použití

Sekačka na trávu by se měla nechat jednou za rok zkontrolovat u odborného prodejce. VIKING doporučuje odborného prodejce VIKING.

Údržba jednou za rok u odborného prodejce: Silný proud vzduchu, který vzniká rotací žacího nože a který slouží k naplnění sběrného koše, nadzvedne klapku indikátoru stavu naplnění (2): Sběrný koš se plní posečenou trávou. Proto se musí přívodní síťový kabel vést zařízením pro odlehčení elektrického kabelu v tahu.

Nebezpečí úrazu! Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (Ö 4.).

Na horním dílu sběrného koše trávy je umístěn indikátor naplnění sběrného koše (1).

Zařízení pro odlehčení tahu elektrického kabelu zabraňuje při práci nechtěnému odpojení přívodního síťového kabelu a tím možnému poškození připojovací síťové zásuvky na stroji.

11.5 Indikátor naplnění sběrného

● Uvolněte páku pro zastavení motoru (1). Motor a žací nùž se po krátké době doběhu úplně zastaví.

11.2 Odlehčení tahu elektrického

11.4 Vypnutí sekačky

Uživatel se musí ujistit, zda napájecí elektrická síť, do které bude stroj připojen, tyto požadavky splňuje. V případě nejasností ohledně odporu elektrické sítě se obraťte přímo na místního dodavatele elektrického proudu.

● Startovací tlačítko (1) lze po stisknutí páky pro zastavení motoru (2) opět uvolnit. 0478 121 9917 C - CS

Pokud na sekačce není namontován dodávaný řezný nůž, ale např. mulčovací nůž, jenž je k dispozici jako zvláštní příslušenství, platí jiné, tomu odpovídající hranice opotřebení (viz Návod k použití soupravy Kit 339). Poloha pro čištění ME 339 C: ● Sklopte jednodílné vodicí držadlo (Ö 8.1).

12.3 Elektromotor a kola

● Nadzvedněte vyhazovací klapku (1), překlopte sekačku a postavte na konzolu vodicího držadla (2). Ložiska kol nevyžadují údržbu. ● Vodicí držadlo (3) nechejte ležet na zemi a v této poloze upevněte pomocí rychloupínače (4).

12.4 Horní díl vodicího držadla ME 339

Poloha pro čištění ME 339: Horní díl vodicího držadla je potažen izolační vrstvou. Pokud se tato izolační vrstva poškodí, musí se horní díl vodicího držadla vyměnit. ● Sklopte dvoudílné vodicí držadlo (Ö 8.2). ● Překlopte sekačku a postavte na spodní díly vodícího držadla (5). Elektromotor nevyžaduje údržbu. Interval údržby: Před každým použitím Pokyny pro čištění:

12.5 Údržba žacího nože

Stroj po každém použití vždy důkladně vyčistěte. Pečlivé ošetřování chrání stroj před poškozením a prodlužuje jeho životnost. Interval údržby: Před každým použitím Pro zajištění dostatečného chlazení motoru pravidelně čistěte vstup pro chladící vzduch (sací štěrbiny) mezi krytem motoru a spodní části skříně. Očistěte žací nůž. Spodní plochy sekačky čistěte kartáčem a vodou. Usazené zbytky trávy v žací skříni a ve vyhazovacím kanálu předem uvolněte dřevěnou tyčí. Proudem vody nikdy nestříkejte na části motoru, těsnění, ložiska a elektrosoučástky, jako např. vypínače. Následkem toho by mohly být nákladné opravy. Pokud nelze nečistoty odstranit vodou, kartáčem nebo hadrem, doporučujeme použít speciální čistící prostředek VIKING (např. speciální čistící prostředek STIHL).

● Sekačku na trávu překlopte do polohy pro čištění (Ö 12.2). ● Žací nůž (1) vyčistěte a zkontrolujte, zda není poškozený či nadměrně opotřebený (vruby a praskliny), a podle potřeby jej vyměňte. ● Tloušťku řezného nože zkontrolujte měřením pomocí posuvného měřítka (2) minimálně na 5 místech. Minimální tloušťka musí být zachována především v oblasti křidélek řezného nože. ● Na přední hranu řezného nože přiložte pravítko (3) a změřte velikost zbroušení. Hranice opotřebení: Tloušťka řezného nože musí v každém místě vykazovat minimálně 1,6 mm. Nebezpečí úrazu! Opotřebený nebo poškozený řezný nůž se může zlomit a tím způsobit těžká zranění. Z toho důvodu je důležité dodržovat v každém případě pokyny pro údržbu řezného nože. Sekačka s poškozenými nebo opotřebenými díly řezného ústrojí (skládajícího se z řezného nože, šroubu nože a uložení nože) se nesmí uvést do provozu. Řezné nože podléhají různě intenzivnímu opotřebení v závislosti na místě použití a na době použití. V případě, že se stroj používá na písčité půdě, příp. často při suchém počasí, dochází k vyššímu namáhání řezného nože a k jeho nadměrně rychlému opotřebení. Při každé výměně žacího nože je nutné vždy vyměnit za nový také šroub nože (4).

12.6 Demontáž a montáž žacího

Aby se zabránilo poškození šroubu nože, používejte k uvolňování resp. dotahování šroubu odpovídající šestihranný nástrčný klíč (22 mm). Ostří nožů se může zbrousit maximálně o 5 mm. 0478 121 9917 C - CS ● Vyčistěte dosedací plochu nože a pouzdro nože. ● Žací nůž (2) namontujte zahnutými křidélky směrem nahoru. Upevňovací výstupky (4) musejí zapadnout do otvorů (5) žacího nože. ● K přidržení žacího nože (2) použijte vhodný dřevěný špalek (1). ● Šroub nože (3) dotáhněte utahovacím momentem 10 - 15 Nm. Návod k ostření: ● Pečlivě vyčistěte všechny vnější díly stroje.

Při uskladnění sekačky na trávu na delší dobu (zimní přestávka) dodržujte následující postup: ● Všechny pohyblivé díly dobře naolejujte, popř. namažte tukem.

● Demontujte žací nůž (Ö 12.6). ● Žací nůž se musí při ostření chladit, n apř. vodou. Nesmí se objevit modré zabarvení materiálu, jinak se sníží tvrdost ostří.

Předepsaný utahovací moment šroubů nože 10 - 15 Nm je nutno přesně dodržet, poněvadž na tom je závislé bezpečné upevnění řezného nástroje. Šroub nože (3) zajistěte navíc prostředkem Loctite 243. VIKING doporučuje přenechat ostření žacího nože odborníkovi. Nesprávně naostřený řezný nůž (nesprávný úhel ostří, nevyváženost apod.) má za následek zhoršení funkce stroje. Případné závady na stroji je nutno vždy odstranit ještě před uskladněním. ● Aby se zabránilo vibracím z důvodu nevyvážení, ostřete řezné nože rovnoměrně.

Nebezpečí úrazu! Žací nůž (2) smí být namontován pouze tak, jak zobrazeno. Západky (6) musí ukazovat směrem dolů a zahnutá nožová křidélka směrem nahoru. ● Dodržte úhel ostří 30°.

2 Montáž: ● Ostrou hranu po ostření na řezné hraně nože odstraňte případně po ostření pomocí jemného smirkového papíru.

● Vyšroubujte šroub nože (3) a vyjměte žací nůž (2). Nebezpečí úrazu! Před montáží zkontrolujte bezchybný stav řezných nožů. Zjistí-li se vruby či praskliny nebo pokud je ostří nože obroušeno o více než 5 mm nebo je-li nůž na některém místě tenčí než 1,6 mm, musí se řezný nůž vyměnit za nový (Ö 12.5). Kontrolujte pevné dotažení všech matic, svorníků a šroubů, poškozené či nečitelné výstražné a bezpečnostní symboly na stroji vyměňte za nové, pravidelně kontrolujte celkové opotřebení a řádný technický stav celého stroje. Opotřebované nebo poškozené díly vyměňte.

● K přidržení žacího nože (2) použijte vhodný dřevěný špalek (1).

12.7 Ostření žacího nože

12.8 Uložení stroje (zimní přestávka)

Stroj uskladněte v suchém, uzavřeném a bezprašném prostoru. Zajistěte uskladnění stroje tak, aby byl mimo dosah dětí.

Sekačku na trávu uskladněte vždy jen v provozuschopném stavu, podle potřeby sklopte vodicí držadlo. 0478 121 9917 C - CS

14. Ochrana životního

13. Transportování stroje

13.1 Přenášení a upevnění

sekačky Posečená tráva nepatří do odpadu, je nejvhodnějším materiálem na kompostování.

Nebezpečí úrazu! Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (Ö 4.). Přenášení stroje: ● Sekačku na trávu při přenášení uchopte výlučně za transportní držadla (1, 2). Dbejte přitom vždy na dostatečný odstup žacího nože od těla, především od chodidel a nohou. ● Při přenášení držte sekačku na trávu oběma rukama, přičemž jednou rukou uchopte horní transportní držadlo (2) a druhou rukou spodní transportní držadlo (1), Obalové materiály, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů, tyto je nutno likvidovat podle příslušných předpisů. Tříděný ekologický sběr a likvidace odpadových materiálů umožňuje efektivní recyklaci materiálů. Z toho důvodů je nutno použitý stroj po ukončení své technické životnosti odevzdat do tříděného sběru druhotných surovin. Při likvidaci stroje dodržujte pokyny, uvedené v kapitole „Likvidace použitých materiálů“ (Ö 4.7). Pro získání potřebných informací o odborné likvidaci odpadních materiálů se obraťte na Váš místní recyklační podnik nebo na Vašeho odborného prodejce.

minimalizování opotřebení a zabránění vzniku škod Abyste zabránili poškození nebo nadměrnému opotřebení Vašeho stroje VIKING, bezpodmínečně dodržujte následující důležité pokyny:

1. Běžné spotřební náhradní díly

Některé díly strojů VIKING podléhají běžnému provoznímu opotřebení i při předepsaném použití. Tyto díly se proto musí v závislosti na způsobu a době použití vždy včas vyměnit. Mezi tyto součásti patří mj. také: – řezný nůž – sběrný koš na trávu

2. Dodržování pokynů uvedených v

tomto návodu k použití ● sekačku držte jednou rukou za horní transportní držadlo (2). Při používání, údržbě a uskladnění stroje VIKING postupujte tak pečlivě, jak to popisuje tento návod k použití. Za všechny škody, ke kterým došlo nedodržením bezpečnostních pokynů a pokynů pro obsluhu a údržbu, odpovídá sám uživatel. Uvázání stroje: To platí zejména pro: ● Sekačku na trávu zajistěte na ložné ploše pomocí vhodných vázacích prostředků. – nedostatečně dimenzovaný přívodní kabel (průřez). nebo ● Lana resp. upínací popruhy upevněte na držadla (1, 2). – nesprávné elektrické připojení (nesprávné napětí). – firmou VIKING neschválené úpravy stroje. – použití výrobcem neschváleného, nevhodného nebo kvalitativně nevyhovujícího nářadí a příslušenství stroje. – použití stroje v rozporu s předepsaným určením.

K tomu patří kromě jiného: – poškození hnacího motoru v důsledku nedostatečného čištění vstupních otvorů pro chladicí vzduch (sací štěrbiny). – koroze a jiné škody způsobené následkem neodborného uskladnění. – poškození stroje způsobené použitím nekvalitních náhradních dílů.

Připojení do sítě Hlavní vypínač Konektor Kondenzátor Motor modrá hnědá

Konstrukce tohoto výrobku byla vyvinuta v souladu s následujícími normami: EN 60335-1, EN 60335-2-77 Použitá metoda hodnocení shodnosti výroby: Dodatek VIII (2000/14/EC)

splňuje požadavky následujících směrnic EU: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Název a adresa sídla zúčastněných subjektů: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Sestavení a uložení technické dokumentace: Johann Weiglhofer VIKING GmbH Rok výroby a sériové číslo jsou uvedeny na typovém štítku stroje.

– škody v důsledku pozdě nebo nedostatečně provedené údržby resp. v důsledku servisních prací nebo oprav, které nebyly provedeny v servisní dílně odborného prodejce. Sériové identifikační číslo VIKING ME 339.0 ME 339.0 C

Zanedbáním těchto prací mohou vzniknout škody, za které odpovídá sám uživatel. Výrobní značka: Typ:

Odborní prodejci VIKING jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

17. Schéma elektrického

zapojení Elektrická sekačka na trávu s ručním ovládáním (ME)

VIKING doporučuje nechat provést všechny servisní práce a opravy výlučně prostřednictvím odborného prodejce VIKING. tímto prohlašuje, že stroj Upevňovací díly žacího nože (např. šroub nože) se musejí při výměně řezného nože, resp. při montáži řezného nože vyměnit za nové. Náhradní díly jsou k dostání u odborného prodejce VIKING. Pokud tyto údržbářské práce nemůže provést sám uživatel, musí tím pověřit odborného prodejce.

Všechny práce uvedené v odstavci "Údržba" je nutno provádět pravidelně podle předepsaných intervalů. Žací nůž

16. Běžné náhradní díly

– následné škody, vzniklé dalším používáním stroje s vadnými součástmi.

18. CE - Prohlášení výrobce

– použití stroje při sportovních nebo soutěžních akcích. 0478 121 9917 C - CS

Naměřená hladina akustického výkonu: 92,5 dB(A) Hladina akustického výkonu: 93 dB(A) Langkampfen, 2013-01-02 (RRRR-MM-DD) VIKING GmbH Vedoucí odboru výzkumu a vývoje produktů Servisní organizace Záruční a pozáruční servis Vám poskytne Váš prodejce. Informace o dalších prodejních a servisních místech Vám sdělí v zastoupení firmy A. STIHL pro ČR: Andreas STIHL, spol. s r. o. Chrlická 753 / 664 42 Modřice

ME 339.0 / ME 339.0 C: Sériové identifikační číslo Motor, druh konstrukce: elektromotor Výrobce Cleva AC univerzální Typ: motor Napětí: 230 V~ Příkon: 1200 W Frekvence: 50 Hz Jištění: Třída ochrany: Druh ochrany: IPX 4 Řezné ústrojí: rotační nůž Šířka záběru při sečení: 37 cm Otáčky řezného ústrojí: 3200 ot/min Podle směrnice 2000/14/EC: Hladina akustického výkonu LWAd 93 dB(A) Podle směrnice 2006/42/EC: Hladina akustického tlaku na pracovišti LpA 79 dB(A) Tolerance KpA 1 dB(A) Pohon rotačního nože: stálý Utahovací moment šroubu nože:

Průměr kol vpředu: 150 mm Průměr kol vzadu: 180 mm Objem sběrného koše: 40 l ME 339.0 / ME 339.0 C: Výška sečení

Výška sečení (jen pro Velkou Británii)

ME 339.0: Uvedená charakteristická hodnota vibrací dle EN 12096: Naměřená hodnota ahw 0,82 m/s² Tolerance Khw 0,41 m/s² Měření podle normy EN 20643 D/Š/V 122/42/107 cm Hmotnost 14 kg Hmotnost (jen pro Velkou Británii) 15 kg ME 339.0 C: Uvedená charakteristická hodnota vibrací dle EN 12096: Naměřená hodnota ahw 0,55 m/s² Tolerance Khw 0,28 m/s² Měření podle normy EN 20643 D/Š/V 128/42/107 cm Hmotnost 14 kg 0478 121 9917 C - CS Odstranění: – Zkontrolujte pojistku (Ö 11.1) – Zkontrolujte a podle potřeby vyměňte kabel/vidlici/spínač (Ö 11.1) – Stiskněte startovací tlačítko (Ö 11.3) – Motor nestartujte ve vysoké trávě, nastavte výšku sečení (Ö 8.4) – Stroj nechte vychladnout (Ö 9.5) – Vyčistěte žací skříň (Ö 12.2) – Vyměňte pojistku v zástrčce (#) Možná příčina: – Uvolněný šroub nože – Nevyvážený řezný nůž Odstranění: – Dotáhněte šroub nože (Ö 12.6) – Naostřete (vyvažte) řezný nůž nebo jej vyměňte (Ö 12.7) Možná příčina: – Opotřebovaný žací nůž – Sečení příliš vysoké nebo příliš vlhké trávy Odstranění: – Vyměňte žací nůž (Ö 12.7) – Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (Ö 8.4) Závada: Nerovný povrch posečeného trávníku, trávník žloutne

Možná příčina: – Otupený nebo opotřebený žací nůž – Příliš vysoká rychlost pojezdu při sečení v poměru k výšce sečení

Odstranění: – Naostřete nebo vyměňte žací nůž (Ö 12.7) – Snižte rychlost pojezdu a/nebo nastavte správnou výšku sečení (Ö 8.4) 0478 121 9917 C - CS

Závada: Silné vibrace během provozu Odstranění: – Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (Ö 8.4) – Vyčistěte žací skříň (při čištění vždy vytáhněte vidlici síťového kabelu) (Ö 12.2)

Možná příčina: – Bez síťového napětí – Vadný přívodní elektrický kabel/vidlice resp. zásuvka nebo vypínač – Není stisknuto startovací tlačítko – Motor je přetížený sečením příliš vysoké nebo příliš vlhké trávy – Byla aktivovaná ochranná pojistka motoru – Ucpaná žací skříň – Vadná pojistka v zástrčce (verze pro GB) Odstranění: – Použijte správně dimenzovaný přívodní síťový kabel (Ö 11.1) – Stroj zapojte do jiného zásuvkového okruhu – Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (Ö 8.4) Možná příčina: – Sečení příliš vysoké nebo příliš vlhké trávy – Ucpaná žací skříň

Závada: Motor se nechce rozběhnout Možná příčina: – Nevhodné dimenzování přívodního síťového kabelu – Přetížení elektrické sítě – Stroj je přetížený sečením příliš vysoké nebo příliš vlhké trávy Závada: Obtížné spouštění nebo pokles výkonu motoru

# případně vyhledejte pomoc odborného prodejce, VIKING doporučuje odborného prodejce VIKING. Závada: Časté vypínání síťového jističe

21.1 Potvrzení předání

21.2 Potvrzení servisu

Při provádění údržbářských pracích 22 odevzdejte tento návod k použití Vašemu odbornému prodejci VIKING. Ten pak do předtištěných polí potvrdí provedení servisních prací. Servis proveden dne Datum dalšího servisu
