BRUGSANVISNING ME339 VIKING

Takk for at du valgte et kvalitetsprodukt fra VIKING.

Dette produktet er et résultat av moderne Produktsjonsmetoder og omfattende kvalitetssikring. Det er imidertid Forst nár du som kunde er fornøyd med maskinen at også vi kan si oss fornøyde.

Hvis du har spørsmål om maskinen, kan du henvende deg til forhandleren eller direkte til vårt salgskontor.

Vi onsker deg lykke til med maskinen fra VKING!

Dr. Peter Pretzsch

Ledelsen

Koble maskinen til strømuttaket 169

Strekkavastning 170

En pil henviser til aktuelle kapitler og underkapitler som inneholder naermere forklaring. Eksempelet under viser en henvisning til et kapittel: ( 2.1)

Under arbeidet med gressklipperen mä forholdsreglene som skal forhindre ulykker, alltides.

Bryterne på maskinen på ikke fjernes aller overstyres, f.eks. ved Å binde motorstoppbøylen fast i styret.

Klipp pà tvers i skräninger, aldri opp- ell er nedover. Hvis du skulle miste kontrollen over maskinen, kan du risikere à fä den over deg.

Du mä ikke forsøke à inspisere knivene mens gressklipperen arbeider. Du mä aldri æpne

utkastdekselet og/eller ta av oppsamleren mens klippekniven gär. Den roterende kniven kan forårsake persorskader.

Ikke Ioft ell er bær gressklipperen mens motoren er i gang ellere mens stromkabelen er koblet til.

Bare autorisierte elektrikere har tillatelse til à reparere aller skiffe ut strømledningen.

Bruk aldri skadede skjthetaledninger. Skift ut defekte ledninger med nye, og forsok aldri Å reparere skjthetaledninger.

En skadet ledning må ikke kobles til strømforsyningen, og den må vår koblet fra strømforsyningen før den berøres.

Maskinen må kun kobles til strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Hold tilkoblingskabelen borte fra klippeverktyet.

ME 339: Start motoren.

ME 339 C: Start motoren.

ME 339 C: Slav motoren.

Montere ledningskrips:

Gressklipperen ME 339 C er utstyrt med et justerbart teleskopstyre.

Hvis ledningen har snodd seg,帽子 straks rettes ut.

Trekk tilkoblingsledningen bak deg mens du klipper.

Tilkoblingsledningen kan klippes over ved et uhell eller före til fare for snubling. Den utgjør derfor en stor sikkerhetsrisiko. Klipp alltid slick at tilkoblingsledningen ligger godt synlig på den gressflaten som allerede er klipt.

En jevn og finplenfarmanveda klippe ofteogholde gressetkort.

Ved tort og varmt vaer bør ikke gresset klippes for kort. Plenen kan bli svidd av solen og bli stygg!

Tilkoblingsledningen må ikke vare letterene enn gummikledd kabel H07 RN-F DIN/VDE 0282.

For à unngå skader på knivskruen skrus den løs eller fast med en passende sekskantnøkkel (22 mm).

1 Demontering:

• Bruk en stottebukk (1) som mothold for klippekniven (2).
• Skru ut knivskruen (3), og ta av klippekniven (2).

2 Montering:

Fare for personskader!

Gressklipperen skal vare i driftssikker stand nár den settes bort for lagring. Fell ned styret om nødvendig.

13.1 Bäre og feste gressklipperen

Fare for personskader!

er i overensstemmelse med ffolgende EU-direktiver:

2000/14/EC, 2002/95/EC, 2002/96/EC,

anslutningskabel. Skadade kablar,

Därfor måste anslutningskabeln placeras i dragavlastningen.

Mange tak, fordu har valgt et kvalitetsprodukt fra VIKING.

Dette produit er fremstillet after de mest moderne Produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, när du er tilfreds med dit produit.

Hvis du har sporgsmål vedrørende maskinen, berder vi dig henvende dig til forhandleren eller direkte til importøren.

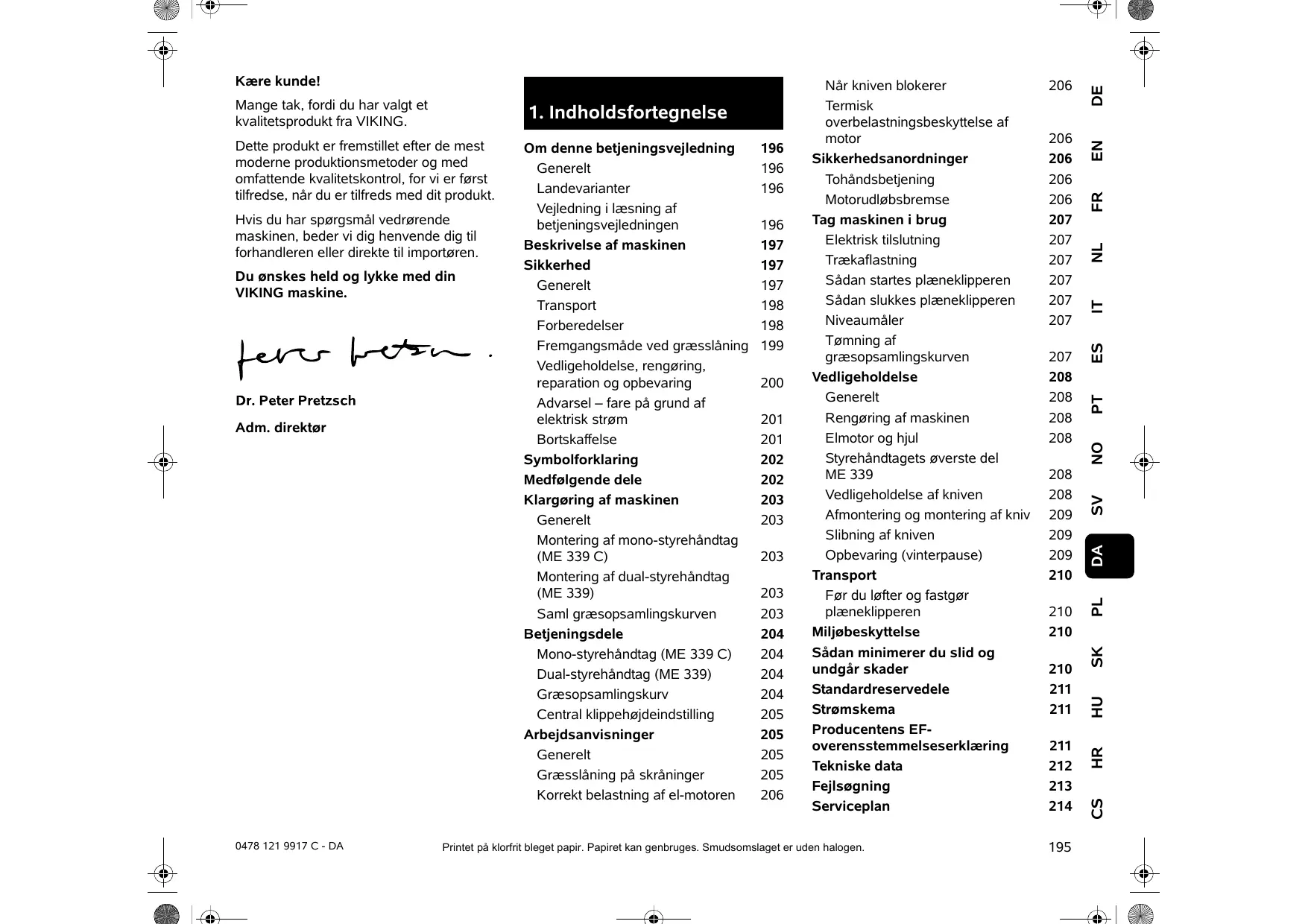

Omdennebetjeningsvejledning 196

Generelt 196

Landevarianter 196

Vejledning i laesning af betjeningsvejledningen 196

Beskrivelse af maskinen 197

Sikkerhed 197

Generelt 197

Transport 198

Forberedelser 198

Fremgangsmade ved graessläning 199

Advarsel -farepàgrund af elektriskstrøm 201

Bortskaffelse 201

Symbolforklaring 202

Montering af mono-styrehandtag (ME 339 C) 203

Montering af dual-styrehandtag (ME 339) 203

Saml græsopsamlingskurven 203

Betjeningsdele 204

Mono-styrehandtag (ME 339 C) 204

Dual-styrehandtag (ME 339) 204

Græsopsamlingskurv 204

Central klippehjdeindstilling 205

Arbejdsanvisninger 205

Generelt 205

Korrekt belastning af el-motoren 206

Nár kniven blokerer 206

Termisk overbelastningsbeskyttelse af motor 206

Sikkerhedsanordninger 206

Tohandsbetjening 206

Motorudløbsbremse 206

Tag maskinenbrug 207

Elektrisk tilstnuting 207

Trækaflastning 207

Sádan startes plaèneklipperen 207

Sadan slukkes plaenekipperen 207

Niveaumäler 207

Tømning af græsopsamlingskurven 207

Vedligeholdelse 208

Generelt 208

Rengaring af maskinen 208

Elmotor og hjul 208

Styrehandtagets overste del ME 339 208

Vedligeholdelse af kniven 208

Afmontering og montering af kniv 209

Slibning af kniven 209

Opbevaring (vinterpause) 209

Transport 210

Før du Iøfter og fastgør plæneklipperen 210

Miljøbeskyttelse 210

Sådan minimerer du slid og undgår skader 210

Standardreservedele 211

Strømskema 211

Producentens EF-overensstemmelseserklaring 211

Tekniske data 212

Fejlsøgning 213

Serviceplan 214

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EF.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr. Der kan af samme ørsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

2.2 Landevarianter

VIKING leverer maskinerne med forskellige stik og kontakter afhängigt af leveringslandet.

På billedderne er maskinerne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

2.3 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt pā maskinen, forklares i/DDne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren stared bag maskinen og ser fremad i køreretningen.

Kapitelhenvisning:

Der henvises med en pil til saerlige kapitler og underkapitler med yderligere forklaringer. I det ffolgende eksempel ses en henvisning til et kapitel: ( 2.1)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

• Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optaellinger:

• Anvendelse af produitet ved sportsarrangemententer aller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med et af de symboler, der er beskrevet i det falgende, for at fremhaeve dem i betjeningsvejledningen.

Fare! Risiko

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmaerk somhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forbindrer mulige ell er sandsynlige kvæstelser.

Forsigtig!

Lette persorskader og tingskader kan forbhindres med en bestem adfær.

Bemerk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anwendes til at forbinde billederne pa biledsiderne med det pagaelende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

1 Styrehandtagets overste del
2 Styrehandtagets nederste del
3 Kabinet
4 Motorhjelm
5 Baghjul
6 Forhjul
7 Graesopsamlingskurv
8 Overste transportgreb
9 Nederste transportgreb
10 Udkastningsspjaeld
11 Drejegreb
12 Hurtigstrammer
13 Motorstopbøjle
14 Hojeindstillingsarm
15 Traekaflastning
16 Nettilslutning
17 Startknap
18 Typeskilt

4. Sikkerhed

4.1 Generelt

Folg altid forholdsrreglnerne til forebyggelse af ulykker under arbejdet med plaeneklipperen.

Hele betjeningsvejledningen bør læses grundigt igennem før den første ibrugtagning og opbevares til senere brug.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Det er en god ide at lade forhandleren ellere n anden fagkyndig sætte dig ind i brugen af den nye maskine, før den tages i brug første gang.

Undlad at arbejde med plaeneklipperen,
hvis du har indtaget alkohol,
medikamenteller medicin, der
nedsætter reaktionsevnen.

Lad aldrig børn,unge under 16 År uller andre personer, der icke har larest betjeningsvejledningen, bruge plaeneklipperen.

Lokale forskrifter fastlagger som regel brugerens minimumsalder.

Den må Heller ikke benytttes, nár der er personer, specielt børn, eller dyr i naerheden.

Husk pà, at brugeren er ansvarlig for skader pà andre personer ulli dsses ejendele.

Maskinen mä kun udlanes til personer, der er fortrolige med betjeningen af den. Lad altid betjeningsvejledningen følge med.

Denne maskine er/DDke konstrueret til personer (især børn) med fysiske ell motoriske handicap aller nedsat ndsevne ell personer, som mangler erfaring og/eller viden, medmindre de ledsages af en anden person, som sgrger for sikkerhed, ell som giver anvisninger til, hvorledes maskinen skal anwendes. Børn skal vere under opsyn for at sikre, at de ikke leger med maskinen.

OBS - risiko for ulykker!

Plæneklipperen er konstrueret til privat brug og mA kun bruges til graesslåning. Den mA ikke anvendes til andre formål, da det kan+vare farligt og medføre skader på maskinen.

Plaeneklipperen må pga. risiko for personskade pa brugeren f.eks./DDKE anvendes til ffolgende (ikke komplet opstilling):

• Trimning af buske, hække eller lignende
• Skaering af slyngplanter
• Plaenepleje på tage og altankasser
• Rensning af fortove (sugning, blæsning, snerydning)
• Granulering og vindeling af grene og hækkeklip
• Udjaevning af jordbunker som f. eks. muldvarpeskud
  Transport af afklippet affald, undtagen i den dertil indrettede graesopsamlingskurv

OBS - risiko for ulykker!

Der mä kun anvendes tilbehör, som er leveret af VIKING aller godkendt til montering på maskinen. Maskinen må heller ikkeændres.

Vær saerligt forsigtig ved anvendelse i offentlige anlaeg, parkanlaeg, pa sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare!

For stor belastning pga. vibrationer kan medfore

kredslobs-ller nerveskader, især hos personer med kredslobsproblemer. Sg straks lage, hvis der opstar symptomer, som kan vare udlost af vibrationsbelastninger. Sadanne symptomer, der primaert opstar i fingre, henderne ellr i handleddene, er f.eks. (ikke komplet opstilling):

• Følelsessloshed
• Smerter
  Muskelsvaghed
• Misfarvninger af huden
• Ubehagelig kriblen

4.2 Transport

Anvend altid handsker under arbejdet for at forbindre personskade grundet skarpe kanter pã maskinen.

Sluk for maskinen, før den Transporteres, afbryd elkabet, og vent, til kniven er standset.

Følg anvisningerne i kapitlet "Transport" ( 13.) , nár maskinen Ioftes.

Vær opmaerkoms pa maskinens vægt, og anvend egnede hjælpemidler til læsning after behov (laesseramper eller løfteanordninger).

Undgå at berøre kniven, nár plæneklipperen Iøftes og bærés.

Transporter kun maskinen med afkølet motor.

Fastgør maskinen og medtransporterede dele (f. eks. græopsamlingskurv) ved transport på et lad vha. tilstrækeligt dimensionerede hjælpemidler (seler, rebsov.).

Under transport af maskinen skal gældende forskritter overholds, især hvad angår lastsikkerhed samt transport af ting på lastarealet.

4.3 Forberedelser

Personer, som ikke har[Iæst betjeningsvejledningen, på ikke anvende maskinen.

Vær opmærksom på kommunale forskritter for motordrevne haveredskabers anvendelsestider.

Under graessläningen skal der altid bæres solide sko og lange bukser. Brug aldrig

plæneklipperen barfodet eller ifør sandaler.

Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kɒdben og alle andre fremmedlegemer, som kan blive slynget væk af maskinen.

Førbrugen boR man altid efterse, om klippeværktoget, fastspændingsboltene og hele klippeanordningen er i ordin, kontroller især for fast sæde, beskadigelser smt slid ( 12.5)

Udskift slidte aller beskadigede dele, før maskinen bruges. Ulæselige aller beskadigede fare- og advansanvisninger på maskinen skal udskiftes. Din VIKING forhandler har reserveskilte.

Tænd aldrig motoren.uden korrekt monteret kniv. Risiko for motoroverophedning!

Brug aldrig plaeneklippenen med beskadigede beskyttelsesanordninger, uden fungerende motorbremse erler uden pamonterede beskyttelsesanordninger, f. eks. uden udkastningsspjaeld erler uden graesopsamlingsanordning.

Brug af sikkerhedsmaesige grunde altid en intakt graesopsamlingskurv.

Kontaktanordningerne på maskinen må\ ikke fjernes eller omgås (f. eks. vha.\ fastbinding af motorstopbøjlen på styret).

Følg anvisingerne i kapitlet "Advarel -farePGAgrund af elektrisk strm" ( 4.6)

4.4 Fremgangsmåde ved graessläng

Der mä ikke vaere

uvedkommende, især børn og dyr, i fareomraret. Vær sikker

ikke at skade andre.

Græsslängen må ikke udføres ved temperaturer under +5^ C.

Slå ikke vådt græs, og slå aldrig græs i regnvejr. Ved vådt græs er der større risiko for ulykker (därligere fodfæste).

Slá kun graes i dagclys uller pá godt oplyste steder.

Maskinen skal stå pa en plan flade, nár den startes. Maskinen må ikke vippes, nár motoren startes.

Start motoren forsigtigt iht. anvisningerne i kapitlet "Ibrugtagning af maskinen" ( 11.) . Sorg for, at der er rigelig afstand mellem fdder og klippeværktj.

Kør kun med maskinen i gangtempo, og Iøb aldrig med maskinen under arbejdet. Ved at kore hurtigt øges risikoen for atkommen til skade ved at snuble, skride ud osv.

Stands motoren,

• nár plaeneklipperen skal vippes under transport over andre flader end graes,
• nár du skubber plæneklipperen hen til og væk fra græsfladen,
• før du tager graesopsamlingskurven af Sørg altid for at stå godt fast på skråninger. Undgå at slå graes på meget stejle skråninger, da der er risiko for at miste kontrollen over maskinen.

Vær saerlig forsigtig, nár du ænderkrørselsretning på en skråning, sá du ikke mister herredømmet over maskinen.

Slå altid græsset på tvær's af skräninger og aldrig op og ned, idet der da er risiko for at blive kørt over af den kørende plæneklipper, hvis man mister kontrollen over den.

OBS - snubfare!

Udvis særlig forsigtighed ved baglæns bevægelser, og nár plaeneklipperen trækkes.

Vær ekstra forsigtig, nr du vender maskinen om uller traekker den hen mod dig selv.

Af sikkerhedsmæssige ársager mámaskinen ikke anvendes på skråninger med en stigning på over 25^ (46,6%).

Risiko for kvæstelser!

En hældning på 25^ svarer til en lodret stigning på 46,6 cm over en vandret laengde på 100 cm.

Vær opmaerk som pa værktjets afterløb, som varer i flere sekunder.

STOP

Forsg畸形 at inspicere kniven, mens plaeneklipperen kRer. Lad vare med at abne

udkastningsspjældet og/eller tage græsopsamlingskurven af, sä længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Fastgör aldrig ting til styrehändtaget (f. eks. arbejdstj). Forlaengerledninger ma ikke vikles om styrehändtaget.

Kontroller regelmæssigt, om kniven sidder fast, er beskadiget eller slidt (⇒ 12.5).

OBS - risiko for kvæstelser!

Hænder og fódder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stá aldrig i nærheden af udkastningsabningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholds.

Undgå at slukke og tænde maskinen hyppigt inden for et kort tidsrum, og "leg" ikke med startknappen. Risiko for motoroverophedning!

Maskinen forarsager spændingsudsving,
när den starter. Ved)drlige
spændingsforhold kan den have

indflydelse pa andre maskiner erler anordninger, der er tilsluttet samme strømkreds. I dette tilfælde skal der træeffes passende foranstaltninger (f. eks. kan maskinen tilsluttes en,anden strømkreds, ellr den kan tilsluttes en kreds med lavere impedans).

Sluk for motoren, træk stikket ud, og kontroller, at klippeværktøjet er helt standset,

• før du afhjælper blokeringer eller fjerner tilstoppelser i udkastningskanalen,
• nár klippeværktøjet er stød på et fremmedlegeme. Klippeværktøjet skal i sö fald kontrolleres for eventuelle beskadigelser. Plæneklipperenmökkebruges med en beskadiget eller bøjet knivaksel eller motoraksel. Risiko for kvæstelser pga. defekte dele!
• før plæneklipperen kontrolleres, rengøres, eller der udføres arbejde pa den (f. eks. indstilling af klippehøjden eller omklapning/indstilling af styrehåndtaget),
• hvis den begynder at vibre usædvanlig voldsomt. Hele maskinen, særigt klippeværktøjet, skal i SSE fald kontrolleres for eventuelle beskadigelser og Ise dele. Beskadigede dele skal udskiftes fR yderligere drift, Ise dele skal fastspændes/fastskrues,
• før maskinen forlades eller står uten opsyn,
• fər du l'fterller bærer plaeneklipperen.
• for transporten.

Undlad at Iofte ell er bare en plaeneklipper med korende motor ell er med tilsluttet ledning.

Der mä ikke Transporteres personer, især不同程度.
ikke børn, eller genstande på maskinen.

Plæneklipperen skal slukkes, og stikket trækkes ud, før der udføres arbejde på maskinen, før og eller rengøring af maskinen, eller kontrolleres, om gsledningen er snoet eller get.

indstilling eller rengaring af maskinen,ller før det kontrolleres, om tilslutningsledningen er snoet aller beskadiget.

Anvend altid solide handsker ved arbejde på klippeværktøjet.

Før vedligeholdelsesarbejde,
rengring og opbevaring i et lukket rum
skal maskinen køle helt af.

Der må kun udføres det vedligeholdelsesarbejde, som er beskrevet i dette betjeningsvejledning. Alt andet arbejde skal udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udfores af en VIKING forhandler. VIKING forhandlere tilbydes regelmæssigt seminarer og tekniske informationer.

Har du ikke nok kendskap eller
hjælpemidler til rådighed, bedes du altid
henvende dig til en forhandler (VIKING
anbefaler VIKING forhandleren).

Anvend kun værktj, tilbehør og
reservedele af ordentlig kvalitet. I modsat
fald er der risiko for ulykker med
personskader eller skader på maskinen til
folge.

brugeren og maskinen.

Originale VIKING reservedeles ses pa VIKING reservedsnummeret, pograveringen VIKING samt pa VIKING reservedelssymbolet. Symbolet kan muligvis ogsa sta alene pa minre dele.

Sorg for, at alle møtrikker, bolte og skruer er fastspændte, sa det er sikkert at bruge maskinen.

Kontroller regelmaessigt, om graesopsamlingsanordningen er slidt, beskadiget aller nicht laengere fungerer.

Hvis klippevaerktojet eller plaeneklipperen stoder pa en forbinding ell er femmedlegeme, kal motoren slas fra, stikket trakkes ud, og maskinen undersoges af en fagmand.

Ulaeselige fare- og advansanvisninger på maskinen skal udskiftes. Din VIKING forhandler har reserveskilte.

Tilslutningsledningen@makun repareres eller uskilltes af autoriseredeinstallatorer.

For at undgå brandfare skal området omkring køleluftabningerne mellem motorhjelm og kabinet holdes fri for f. eks. graes, strå, mos, blade og udtrængende fedt.

Hvis der i forbindelse med vedligeholdesesarbejdet har varet fjernet komponenter eller beskyttelsesanordninger, skal disse omgaardene anbringes korrekt.

After arbejdet skal plæneklipperen rengøres grundigt. Anvend aldrig en højtrysrenser, og rengør ikke plæneklipperen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Sådanne

rengöringsmidler kan beskadige plast- og metaldele, hvilket forringer VKING maskinens Funktion.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt- især før den skal opbevares i forbindelse med længere arbejdspauser (winterpause). Udskift slidte og beskadigede dele, SSE maskinen altid er i driftsikker tilstand.

Opbevar plaeneklipperen sikkert i et tort, lukket rum, der erutilgengeligt for børn.

4.6 Adversel -farepgrund af elektrisk strøm

OBS! Fare for elektrisk stød!

Netkabel, stik, taend/sluk-kontakt og tilslutningsledning er saerligt vigtige for den elektriske

sikkerhed. Beskadigede kabler, koblinger og stik eller til Slutningsledninger, der ikke overholder forskrifterne, pågressive anvendes, da der er risiko for elektrisk stød. Kontroller regelmæssigt til Slutningsledningen for skader eller slid (skørhed).

Anvend aldrig beskadigede forlaengerledninger. Udskift defekte kabler med nye, og udfor畸形 reparationer pa forlaengerledningerne.

Maskinen违法犯罪, his ledningerne er beskadigede aller slidte.

Fare for elektrisk stød!

Tilslut aldrig en beskadiget ledning til strømforsyningen, og berør ikke en beskadiget ledning, før den er koblet fra strømforsyningen.

Fare for elektrisk stød!

Beskadigede kabler, koblinger og stik ellter tilslutningsledninger, der ikke opfylder forskrifterne, på不经 anvendes.

Hold kablet langt væk fra kniven under graesslåning.

Brug kun fugtighedsisolerede forlaengerkabler til udendørs brug, som passer til maskinen ( 11.1)

Sylvom koremotoren er
stænkvandsbeskyttet, på der
ikke arbejdes med
plæneklipperen i regnvejr eller

váde omgivelser.

Lad/DDke maskinen stua ubeskyttetiregnen.

Afbryd tilslutningsledningen fra stikket og stikdåsen, og træk ikke i tilslutningsledningerne.

Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejstrømsrelæ med en brydestrøm på maksimalt 30mA Kontakt din elinstallator for naermere ophysninger.

Nár plaeneklipperen tilsluttes et generatoraggregat, skal man vare opmærksom pa, at den kan blive beskadiget af strømudsving.

Sorg altid for, at de anvende netledninger er tilstrækkeligt sikrede.

Af hensyn til den elektriske sikkerhed skal elkabyte altid vare korrekt monteret på styrehändtaget (⇒ 7.2).

4.7 Bortskaffelse

Sorg for korrekt bortskaffelse af den brugte maskine. Sorg for, at maskinen ikke kan anvendes laengere for bortskaffelsen. Fjern især strmtablet og elkabet til motoren for at forebygge ulykker.

Risiko for at skære sig på kniven!

Lad aldrig hverken Funktionsdygtige allerbrugte plaeneklippere vare uden opsyn. Sorg for, at maskinen og kniven opbevares utilgaardeligt for børn.

5. Symbolforklaring

OBS!

Laes betjeningsvejledningen grundigt indenibrugtagning.

Risiko for kvæstelser!

Der mä ikke vare uvedkommende i fareområdet.

Risiko for kvæstelser!

Pas pä: skarp kniv. Kniven roterer videre i nogle sekunder after frakoblingen (motor-/ knivbremse). Sluk motoren, og træk stikket ud før arbejde på klippeværktø-jet, før vedligeholdses- og rengøringsarbejde på maskinen, før kontrl af, om til Slutningsledningen er snoet eller beskadiget, somfør maskinen forlades.

Fare for elektrisk stød!

Hold tilslutningskablet langt væk fra klippeværktøjet.

ME 339:

Start motoren.

ME 339 C:

Start motoren.

ME 339 C:

Stands motoren.

6. Medfølgende dele

Pos. Betegnelse

A Basismaskine 1
B Græsopsamlingskurvens 1
Øverste del
C Græsopsamlingskurvens 1 nederste del
D Bolt 2
Betjeningsvejledning 1

ME 339 C:

E Skive 2
F Skrue 1
G Bolt 1
H Klemstykke 2
Hurtigstrammer 1

ME 339:

J Fladrundbolt 2
K Kabelforing 1
L Drejegreb 2
M Kabelklips 1

7. Klargøring af maskinen

7.1 Generelt

Risiko for kvaestelser

Følg sikkerhedsanvisingerne i kapitlet "Sikkerhed" ( 4)

• Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

7.2 Montering af monostyrehandtag (ME 339 C)

Anbring monostyrehandtaget (1) i arbejdssposition i styrekonsollen (2), og hold det der.
- Læg klemmestykkerne (H) i styrekonsollen (2) til venstre og højresom vist. Sæt skiven (E) på skruen (F), og før skruen (F) indefra og ud gennem klemmestykkerne og styrehändtagets nederste del.
- Sæt skiven (E) p.a.
- Sæt bolten (G) i hurtigstrammeren (I), og skru begge dele på skruen (F).
Luk hurtigstrammeren (3).
- Hurtigstrammeren (3) skal vare spændt sa kraftigt, at den kan lukkes helt, og styrehandtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren ingen, og skru skruen (F) i og ud.

Montering af elkabel:

• Læg elkabytet (1) i kabellabyrinten (2) på styrekonsollen som vist. Sørg for, at ledningsstripsen (3) er placeret korrekt i kabellabyrinten.
  Tryk elkabyte (1) ind i holderen (4) pa styrmanchetten. El-kabyte skal ligge stramt an mod styrererret omkring styrehandtagets nederste del.

7.3 Montering af dualstyrehandtag (ME 339)

Montering af styrehandtagets overste del:

• Stik fladrundbolten (J) gennem kabelføringen (K), og hægt elkabyte (1) fast.
• Sæt dual-styrehändtaget (2) på styrehändtagets to nederste dele (3). Stik fladrundboltene (J) - til højre med kabelføring (K), til venstre.uden - indefra og ud gennem boringerne, og spænd dem til med drejegrebene (L).

Montering af kabelklips:

Fare for elektrisk stød!

For at undgå at beskadige styrehändtagets isoleringslag mä kabelklipsen kun trykkes på styret med händen, og der må ikke anvendes værktøj til monteringen (f.eks. en skruetrækker eller en hammer).

• Fastgör elkabet (1) på styrehändtagets øverste del vha. kabelklips (M). Sørg for, at der er en afstand på 25 - 27 cm mullem kabelklipsen og kontakten på styrehändtagets øverste del.

7.4 Saml graesopsamlingskurven

• Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne (1).
  Tryk boltene (D) gennem de tilhorende abninger indefra.
• Lad græsopsamlingskurvens øverstedel (B) gå i hak i kurvens nederste del med et let tryk.
• Sæt græsopsamlingskurven på (⇒ 8.3).

8. Betjeningsdele

8.1 Mono-styrehandtag (ME 339 C)

Plaeneklipperen ME 339 C erudstyret med et indstilleigt teleskopstyrehandtag.

Fare for elektrisk stød!

Elkablet skal altid fastgores i styrmanchetten og i styrekonsollen. Nár styrehändtaget er indstillet med største styrhjde, skal elkablet hænge en smule ned i teleskopstyrehändtagets justeringsomrade (7.2).

Risiko for klemning!

Nár hurtigstrammerne løns, kan styrehåndtaget klappes om og skubbesammen. Hold derfor altid om styrehåndtaget (1) på det højeste sted med den ene.Hand, mens hurtigstrammerne Åbnes.

1 Klap styrehandtaget om:

Transportposition (ved rengering af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):

• Indstil den mindste styrhøjde.
• Hold fast i styrehandtaget (1) med den ene hand, og abn hurtigstrammeren (2).
• Klap styrehändtaget (1) fremerefter.
• After behov kan hurtigstrammeren (2) lukkes, og styrehåndtaget fastgøres i transportpositionen.

Arbejdssposition (til skubning af maskinen):

• Klap styrehandtaget (1) bagud, og hold fast i det med den ene.Hand.
  Luk hurtigstrammeren (2).
• Hurtigstrammeren (2) skal��e spændt sa kraftigt, at den kan lukkes helt, og styrehandtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren ingen, og skru skruen (3) i og ud.
• Indstil styrhøjden.

Klippehøjdejustering:

Teleskopstyrehandtagets højde kan indstilles trinløst:

• Hold fast i styrehandtagets overste del (4) med den ene hand, og abn hurtigstrammeren (5).
• Træk styrehändtagets øverste del (4) ud af styrehändtagets nederste del, eller skub det ind i styrehändtagets nederste del, og indstil den ønskede hjde på styrehändtaget.
• Hold fast i styrehandtagets overste del (4) med den ene hand, og luk hurtigstrammeren (5).
• Hurtigstrammeren (5) skal vare spændt sá kraftigt, at den kan lukkes helt, og styrehändtagets Øverste del er fastgjort i styrehändtagets nederste del. Løsn om nɒdvendigt hurtigstrammeren igen, og skru på fingermøtrikken (6).

8.2 Dual-styrehandtag (ME 339)

Risiko for klemning!

Nár drejegrebene løsnes, kan styrehändtagets Øverste del klappe sammen. Hold derfor altid om styrehändtagets Øverste del (2) pá det højeste sted med den ene.Hand, mens drejegrebene løsnes.

Klap styrehandtaget om:

Transportposition (ved rengoring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):

• Løsn drejegrebene (1), indtil disse let kan bevæges frem og tilbage, og klap styrehändtagets øverste del (2) fremad.

Arbejdssposition (til skubning af maskinen):

• Klap styrehändtagets Øverste del (2) bagud, og hold fast i det med den ene.Hand.
• Skru drejegrebene (1) fast. Sørg for, at kabelføringen (3) sidder korrekt.

8.3 Græsopsamlingskurv

Pahægtning:

• Abn og hold udkastningsspjaeldet (1).
• Hægt græsopsamlingskurven (2) i holderne (4) på maskinens bagside ved hjælp af lasehagerne (3).
  Luk udkastningsspjaeldet (1).

Afhaegtning:

• Abn og hold udkastningsspjaeldet (1).
• Løft grayscalekurven (2) bagud, og tag den af.
  Luk udkastningsspjaeldet (1).

8.4 Central klippehjdeindstilling

Der kan indstilles fem forskellige klappehjder mellem 30 mm og 70 mm.

Trin 1 = laveste klippehøjde

Trin 5 = højeste klippehøjde

Plaenklippere til Storbritannien:

Der kan indstilles seks forskellige klippehøjder mellem 20 mm og 70 mm.

Trin S = laveste klippehjde

Trin 5 = højeste klippehøjde

For at undgå skader bør den laveste klippehøjde kun anvendes pa græsplæner utden ujævnheder.

Indstilling af klippehjojde:

Tryk hogeindstillingsarmen (1) en smule væk fra plæneklipperen, indtil lasetappene (2) frigiver armen.

- Större klippehøjde:

Hæv plaeneklipperen med højdeindstillingsarmen (1) (armen skubbes fremad).

Lavere klippehjde:

Tryk plæneklipperen nedad med højdeindstillingsarmen (1) (armen skubbes bagud).

Tryk højdeindstillingsarmen (1) mod plæneklipperen, indtil lasetappene (2) gär i hak i armen. Den valgte klippehøjde kan aflæses på den forreste lasetap (3).

9. Arbejdsanvisninger

9.1 Generelt

Risiko for kvæstelser!

Bliver kablet viklet sammen, skaldet omgaardene rettes ud.

Tilslutningsledninger kan utilsigtet blive klippet over under graessläningen, aller man kan snuble over dem. Derfor udgør de en stor risiko for ulykker. Sorg derfor alto for, at tilslutningsledninger ligger på det område, hvor der allerede er slæt græs.

Plaenen bliver smuk og tæt, hvis den slås ofte og holdes kort.

Slå ikke plænen for kört i varme og tørre perioder, da den ellers svides af solen ogkommen til at se grim ud!

Klipperesultatet bliver bedre med en skarp kniv end med en slv. Derfor bør kniven sliders regelmæssigt (VIKING forhandler).

Af sikkerhedsmaesige grunde bør plæneklipperen ikke anvendes på en hældning over 25^ . En hældning 25^ (46,6%) svarer til en lodret stig 46,6 cm over en vandret strækning 100 cm.

9.3 Korrekt belastning af el-motoren

Tænd aldrig for plaeneklipperen i hjt graes ell er den laveste klippehjde.

Plæneklipperen må kun belastes sö meget, at el-motorens omdrejningstal ikke falder væsentligt.

Hvis omdrejningstallet falder, vaelges en højere indstilling af klippehøjden, og/eller fremføringshastigheden reduceres.

9.4 Nár kniven blokerer

Stands straks motoren, og træk stikket ud.
Find derefter ørsagen, og sørg for at udbedre fejlen.

9.5 Termisk overbelastningsbeskyttelse af motor

Hvis der under arbejdet opstar en overbelastning af motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk motoren fra.

Årsager til overbelastning:

• graessläning af for hjt græs ellr for lav't indstillet klippehjde,
• for hoj fremforigingshestighed,
• utilstrækkeligrensning af køleluftføringen (luftudtagene),
• kniven er slov aller slidt,
• uegnet eller for lang tilstunningsledning
• spændingsfald (⇒ 11.1).

Ibrugtagning after pause

After en afkølingstid på op til 10 min. (afhængigt af ompivelsestemperaturen) tages maskinen igen i brug på normal vis ( 11.)

10. Sikkerhedsanordninger

El-motoren kan kun startes op, hvis du trykker pa startknappen og holder den nede med højre hare og samtidig trækker motorstopbøjlen mod styrehåndaget med venstre hare.

10.2 Motorudløbsbremse

Nár motorstopbóljen slippes, standser kniven after mindre end 3 sekunder.

En integreret motorudløbsbremse forkorter udløbstiden, indtil kniven er standset.

11. Tag maskinen i brug

11.1 Elektrisk tilstutning

Fare for elektrisk stød!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

Ved anvendelse af en kabeltromle skal tilslutningsledningen vare rullet welt ud, da der ellers kan opstaf effekttab og overophedning på grund af elektrisk modstand.

Der mä kun anvendes til Slutningsledninger, som/DD er lettere end gummiledninger H07 RN-F DIN/VDE 0282.

Minimumtvaersnit:

Op til 25 m længde: 3 × 1,5 ~mm^2 Op til 50 m længde: 3 × 2,5 ~mm^2

Tilslutningsledningernes koblinger skal vare af gummi erer gummibetrukne og opfylde standarden DIN/VDE 0620.

Netspaending og netfrekvens skal stemme overens med angivelserne på typeskiltet og angivelserne i kapitlet "Tekniske data" ( 19.)

Tilslutningsledningen skal vare tilstrækkeligt sikret ( 19)

Denne maskine er dimensioneret til drift med en strømforsyning med en systemimpedans Z_max ved leveringspunktet (hovedtilslutting) pa maksimal 0,49 Ohm (ved 50 Hz).

Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholderppe krav. Hvis det er nødvendigt, kan systemimpedansen optyses af det lokale elselskab.

11.2 Traekaflastning

Under arbejdet forbinder
trækaflastningen, at
tilslutningsledningen trækl
og derved beskadiger strø
pá maskinen.

Derfor skal tilstuntingsledningen fores gennem trakaflastningen.

• Med tilstuningsledningen (1) dannes en looke, som fores gennem abningen (2).
  Før sa Iokken op om krogen (3), og stram den.

11.3 Sādan startes plæneklipperen

Start ici motoren i hjt graes ell er i laveste klippehjde, da dette gor starten vanselig.

Tryk på startknappen (1), og hold den nede. Træk motorstopbøjlen (2) mod styrehandtaget, og hold den der.
- Startknappen (1) kan slippes ingen, när motorstopbøjlen (2) er trykket op.

11.4 Sādan slukkes plæneklipperen

• Slip motorstopbøjlen (1). Motoren og kniven standser after en kort udløbstid.

11.5 Niveau

Græsopsamlingskurven er udstyret med en niveaumåler (1) på opsamlingskurvens øverste del.

Luftströmmen, der opstär ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren (2):

Græsopsamlingskurven fyldes med afklippet affald.

Efterhanden som graesopsamlingskurven fyldes med graes, reduceres donne luftstrøm, og niveaumåleren synker ned (3):

Tømning af den fyldte græsopsamlingskurv (⇒ 11.6).

11.6 Tømning af græsopsamlingskurven

• Sluk motoren, (⇒ 11.4) og hægt græsopsamlingskurven af (⇒ 8.3).
• Abn græsopsamlingskurven på láselasken (1), og klap græsopsamlingskurvens øverste del (2) op.
• Hold graesopsamlingskurven som v holdegrebene i graesopsamlingskurvens øverste del (3) og i graesopsamlingskurven nederste del (4), og tøm den.

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

Årlig vedligeholdelse udført af forhandleren:

Plaeneklipperen bør kontrolleres af forhandleren en gang om Året. VIKING anbefaler en VIKING forhandler.

12.2 Rengoring af maskinen

Vedligeholdelsesinterval: Efter hver brug

• Hægt graesopsamlingskurven af (⇒ 8.3).

Risiko for kvæstelser!

Stil plæneklipperen på et fast,
vandret og jævnt underlag, før du
vipper den på højkant. Maskinen
kan vælte, när der arbejdes i
rengøringspositionen. Stå altid ved
siden af maskinen. Arbejd aldrig
foran eller bag ved plæneklipperen.

Rengøringsposition ME 339 C:

• Klap mono-styrehändtaget om (⇒ 8.1).
• Løft udkastningsspjældet (1),vip plæneklipperen op, og stil den pa styrekonsollen (2).
• Lad styrehandtaget (3) ligge på jorden, og fastgör det i/DDne position med hurtigstrammeren (4).

Rengøringsposition ME 339:

• Klap dual-styrehandtaget om ( 8.2) .
• Vip plæneklipperen op, og stil den pástyrehhandtagets nederste dele (5).

Anvisninger for rengoring:

Rengør maskinen omhyggeligt after haverbrug. Omhyggelig behandling beskyttermaskinen mod skader og forlængerlevetiden.

Rens køleluftfaringen (indsugningsspalterne) mellem motorhjelmen og kabinettets nederste del for snavs for at opnå tilstrækkelig motorkøling.

Rengør kniven.

Maskinens underside renses med børste og vand. Eventuelle græsrester i kabinettet og udkastningsskakten Iønsnes Forst med en pind.

Ret aldrig en vandstråle mod motordele, pakninger, lejesøler og elektriske komponenter sasom kontakter. Det kan medføre dyre reparatoner.

Kan snavs ikke fjernes med vand, med en børste eller med en klud, anbefaler VIKING anvendelse af et specialrensemiddel (f. eks. STIHL-specialrensemiddel).

12.3 Elmotor og hjul

Elmotoren er vedligeholdelsesfri.

Hjulenes lejer er vedligeholdesfesfrie.

12.4 Styrehandtags overste del ME 339

Vedligeholdsesinterval:

Før haverbrug

Styrehåndtagets øverste del er beklaedt med et isoleringslag. Hvis dette er beskadiget, skal styrehåndtagets øverste del udskiftes.

12.5 Vedligeholdelse af kniven

Vedligeholdelsesinterval:

Før haverbrug

Vip plaeneklipperen opirengringsposition ( 12.2)
- Rens kniven (1), og kontrollér for beskadigelser (hakker eller ridser) og slid, og udskift after behov.
- Knivtykkelsen skal kontrolleres mindst 5 steder med en skydelare (2). Især knivbladet skal også have minimumtykkelse.
- Læg en lineal (3) mod den forreste knivkant, og mål nedslibningen.

Slidgrænser:

Knivtykkelsen skal vare mindst 1,6 mm overalt.

Aeggen má maksimalt slibes 5 mm ned.

Er den medfologende kniv不解 monteret papieneklipperen, men f. eks. den ekstra granuleringskniv, der fas som specialtilbehør, gælder der andere slidgrænser (se betjeningsvejledningen Kit 339).

Risiko for kvæstelser!

En slidt eller beskadiget kniv kan knække og forarssage alvorlige kvæstelser. Følg derfor alto anvisningerne om knivens vedligeholdelse.

Plæneklipperen ma især ikke bruges, hvis dele af skærenheden (bestænde af kniv, kniv bolt og knivholder) er beskadiget eller slidt.

Knivenes slid afhænger af
anvendelsesstedet og varigheden.
Anvendes maskinen på en sandet
bund eller ofte under tørre
betingelser, slides knivenmere og
hurtigere end normalt.

När kniven udskiftes, skal knivbolten (4) ogsa altid udskiftes.

12.6 Afmontering og montering af kniv

Brug en passende topnøgle (22 mm) til at løsne og fastspænde knivbolten, sä du undgår at beskadige den.

Afmontering:

• Brug en egnet træklods (1) til at holde imod på kniven (2).
• Skru knivbolten (3) ud, og tag kniven (2) af.

Montering:

Risiko for kvæstelser!

Kniven (2) mA kun monteres som vist pa billeddet. Laskerne (6) skal vende nedefter, og de opbjejede knivinger skal vende opefter.

Det foreskrevne tilspændingsmoment for knivboltene på 10 - 15 Nm skal overholds nøje, da den sikre fastgåring af klippeværktøjet afhænger af dette. Fastgør ogssknivbolten (3) med Loctite 243.

• Rens knivens anlægsflade og knivbøsningen.
• Monter kniven (2) med de ombukkede vinger opad. Lasetappene (4) skal anbringes i boringerne (5) i kniven.
• Brug en egnet træklods (1) til at holde imod på kniven (2).
  Spænd knivbolten (3) til med et drejningsmoment på 10 - 15 Nm.

12.7 Slibning af kniven

Risiko for kvæstelser!

Kontroller kniven for beskadigelser inden monteringen. Kniven skal udskiftes, hvis der er synlige hakker eller ridser, nar æggen er slebet ned med mindre end 5 mm tykkelse, eller nar kniven er tyndere end 1,6 mm et vilkårligt sted ( 12.5)

VIKING anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slips forkert (forkert slibevinkel, ubalance osv.), forringes maskinens Funktionsevne.

Slibningsvejledning:

• Afmonter kniven (⇒ 12.6).
• Afköl kniven under sibningen, f. eks. med vand. Den må ikke blive blå, da skæreevnen i sö fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.
• Hold en slíbevinkel på 30^ .
  Fjern om nødvendigt graterne, der er opstæt på æggen, med et stykke fint sandpapir after slibningen.

12.8 Opbevaring (vinterpause)

Maskinen skal opbevares i et tort, lukket og stovfrit rum. Sorg for, at maskinen opbevares utilgengeligt for børn.

Plaeneklipperen ma kun opbevares i driftssikker tilstand. Klapevt. styrehandtaget om.

Alle møtrikker, bolte og skruer skal vare fastspaendte. Udskift ulæselige fare- og adverselshenvisninger pa maskinen, og kontrollr hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele.

Eventuelle fejl paskinen skal altid afhjælpes for opbevaringen.

Ved laengere driftspauser (winterpause)
skal falgende punkter udfores:

• Rens alle ydre dele omhyggeligt.
  Smr smtige bevagelige dele godt ind i olie/fedt.

13. Transport

13.1 Før du Iøfter og fastgør plæneklipperen

Risiko for kvæstelser!
! Følg sikkerhedsanvisingerne i kapitlet "Sikkerhed" (⇒ 4.).

Sàdan bærer du maskinen:

• Løft altid plæneklipperen i transportgrebene (1, 2). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen, især fddder og ben.
• Bær plæneklipperen med den ene hánd på det øverste transportgrep (2) og den,anden hánd på det nederste transportgrep (1),

eller

• bær plæneklipperen med den ene.Hand på det øverste transportgrep (2).

Fastgoring af maskinen:

• Fastgør plæneklipperen på læssefladen med egnede hjælpemidler.
• Fastgør tove og seler på holdegrebene (1, 2).

14. Miljøbeskyttelse

Det afskarne graes ma seks smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Mljørrigtig bortskaffelse, hvormaterialerester sorteres, fremmermuligheden for at genanvende brugbarematerialer.Derfor skal maskinen afeveresp en genbrugsstation, när den er opsli dt. FgIg anvisningerne i kapitlet"Bortskaffelse" ( 4.7) i forbindelse medortskaffelse.

Kontakt genbrugsstationen aller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

15. Sādan minimerer du slid og undgår skader

For at undgå skader og unødig slitage på VKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes ogsselv ved korrekt brug for normal slitage ogskal alt after artero og varigheden af brugenudskiftes rettidigt.

Hertil hørre bl.a.:

• Kniv
• Græsopsamlingskurv

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige sø omhyggeligt, som det er beskrevet i denen betjeningsvejledning. Brugeren hæfter selv for alle skader, der matte opstå som følge af tilssedesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisingerne.

Dette gelder især for:

• Ikke tilstrækkeligt dimensioneret tilførsel (tværsnit).
• Forkert elektrisk tilslutning (spænding).
• Produktendaringer, der/DD er godkendt af VIKING.
• Anvendelse af værktj erller tilbehør, som ikke er godkendt eller egnet tilproduktet eller ikke er af tilstrækkelig kvalitet.

• Brug af produktet til andet end det af producenten foreskrevne formal.

• Anvendelse af Produktet ved sportsarrangemententer aller i konkurrencer.

• Følgeskader som følge af fortset brug afprodukter med defektekomponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemfores regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udfores af en VIKING forhandler.

VIKING forhandlnere tilbydes regelmaessigt seminarer og tekniske informationer.

Safremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Skader på koremotoren på grund af utilstraekelig rensning af køleluftføringen (luftudagene).
• Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.
• Skader på maskinen som fölgge af anvendelse af andre reservede af utilstrækkelig kvalitet.
• Skader som følge af ikke udført ellerutilstrækkelig vedligeholdelsellerskader pga. vedligeholdses- ullerreparationsarbejde, som ikke udførespá forhandlernes værksteder.

16. Standardreservedele

Kniv

63207020100

Knivbolt

63107102800

Knivens fastgorelseselementer (f. eks. knivbolten) skal udskiftes, nár kniven udskiftes eller monteres. Reservedele fas som tilbehør hos din VIKING forhandler.

17. Strømskema

1 Nettilslutning
2 Taend/sluk-kontakt
3 Stik
4 Kondensator
5 Motor
BL Blà
BR Brun

18. Producentens EF-overensstemmelseserklaering

Vi,

VIKING GmbH

er i overensstemmelse med fologende EUdirektiver:

Produktet er udviklet i overensstemmelse med følgende standarder:

EN 60335-1, EN 60335-2-77

Navn og adresse på pagældende myndighed:

Sammensætning og opbevaring af tekisk dokumentation:

Johann Weiglhofer

VIKING GmbH

Konstruktsåret og serienummeret stared på maskinens typeskilt.

Malt lydeffektniveau: 92,5 dB(A)

Garanteret lydeffektniveau: 93 dB(A)

Langkampfen, 2013-01-02 (ÄÄÄÄ-MM-DD)

VIKING GmbH

Sektionsleder for forsknig og** produktudvikling

19. Tekniske data

ME 339.0 / ME 339.0 C:

Serienummer 6320

Beskytteskesklasse: II

Stojniveau pa
arbejdspladsen LpA 79 dB(A)

Usikkerhed K_pA 1 dB(A)

Drev, knivbjælke: permanent

Tilspændingsmo- ment, knivbolt: 10 - 15 Nm

Græsopsamlings-kurv: 401

Klippehjde 30-70mm

Klippehjde (kun for Storbritannien) 20 - 70 mm

ME 339.0:

Anfort vibrationskarakteristik iht.

EN 12096:

Malt værdi a_hw 0,82 m/ sek^2

Usikkerhed Khw 0,41 m/sek2

Måling iht. EN 20643

1b/h 122/42/107 cm

Vægt 14 kg

Vægt (kun for

Malt værdi a_hw 0,55 m/ sek^2

Usikkerhed Khw 0,28 m/sek2

Måling iht. EN 20643

1b/h 128/42/107 cm

Vægt 14 kg

20. Fejlsøgning

Kontaktevt.enforhandler,VIKING anbefalerVIKINGforhandlere.

Fejl:

Motoren starter/DD

Muligarsag:

Ingen spænding
- Tilslutningsledning/stik, stikforbindelse.
eller kontakt defekt
- Startknappen er ikke trykket ind
- Motoren er overbelastet pga. for højt eller for fugtigt graes.
Motorbeskytse aktiveret
- Plaeneklipperens cabinet er tilstoppet
- Sikring i stik er defekt (GB-version)

Afhjaelpning:

• Kontroller sikringen (⇒ 11.1)
• Kontroller kabel/stik/kontakt, og udskift om nødvendigt (⇒ 11.1)
  Tryk paa startknappen ( 11.3)
• Taend/DD meoton i hjt graes, tilpas klippehjden ( 8.4)
  Lad maskinen kole af ( 9.5)
• Rengør plaeneklipperens cabinet (⇒ 12.2)
• Skift sikring i stikket (x)

Fejl:

Sikringen udloses ofte

Muligarsag:

• Tilslutningsledningen passer/DD
• Nettet er overbelastet
• Maskinen er overbelastet pga.
  græsslåning i for hjt eller for fugttigt
  græs

Afhjaelpning:

• Anvend passende tilslutningsledning ( 11.1)
• Tilslut maskinen til en,anden strømkreds
• Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 8.4)

Fejl:

Kraftige vibrationer ved brug

Muligarsag:

• Knivbolten er Iøs
• Kniven er ikke afbalanceret

Afhjaelpning:

• Fastspænd knivbolten (⇒ 12.6)
• Slib (afbalancer) kniven, aller udskift den ( 12.7)

Fejl:

Ujaevt nsit, plaenen bliver gul

Muligarsag:

• Kniven er sløv eller slitdt
• Fremføringshastigheden er for stor i forhold til klippehøjden

Afhjaelpning:

• Slib eller udskift kniven (⇒ 12.7)
• Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde (⇒ 8.4)

Fejl:

Startbesvær eller faldende motorydelse

Mulig arsag:

• Græsslåning i for højt eller for fugtigt græs
• Plaeneklipperens cabinet er tilstoppet

Afhjaelpning:

• Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 8.4)
• Rens plaeneklipperens cabinet (træk stikket ud under rengøringen) ( 12.2)

Fejl:

Udkastningskanalen er tilstoppet

Muligarsag:

• Kniven er slidt
• Græsslåning i for højt eller for fugitgræs

Afhjaelpning:

• Udskift kniven (⇒ 12.7)
• Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 8.4)

21. Serviceplan

21.1 Leveringsbekraeftelse

Model:

Serienummer:

Dato:

Næste service

Dato:

Han bekrafter udforelsen af de enkelte servicepunkter i de fortryke felter.

Service udffort den

Dato for næste serviceeftersyn

Szanowski Państwo,
