KASUTUSJUHEND ME339 VIKING

See toode on valmistatud kaasaegseimate tootmismeetoditega ja koiki kvaliteedinoudeid jargides, sest meie eesmark on saavutatud alles siis, kui Teie olete seadmega rahul.

Kui Teil on seadme kohta kusimusi,
pördruge palun müugiesindusse voi otse
meie turustusfirmasse.

Rohkelt roōmu VIKINGi seadme kasutamisel soovib Teile

Dr. Peter Pretzsch

tegevjuht

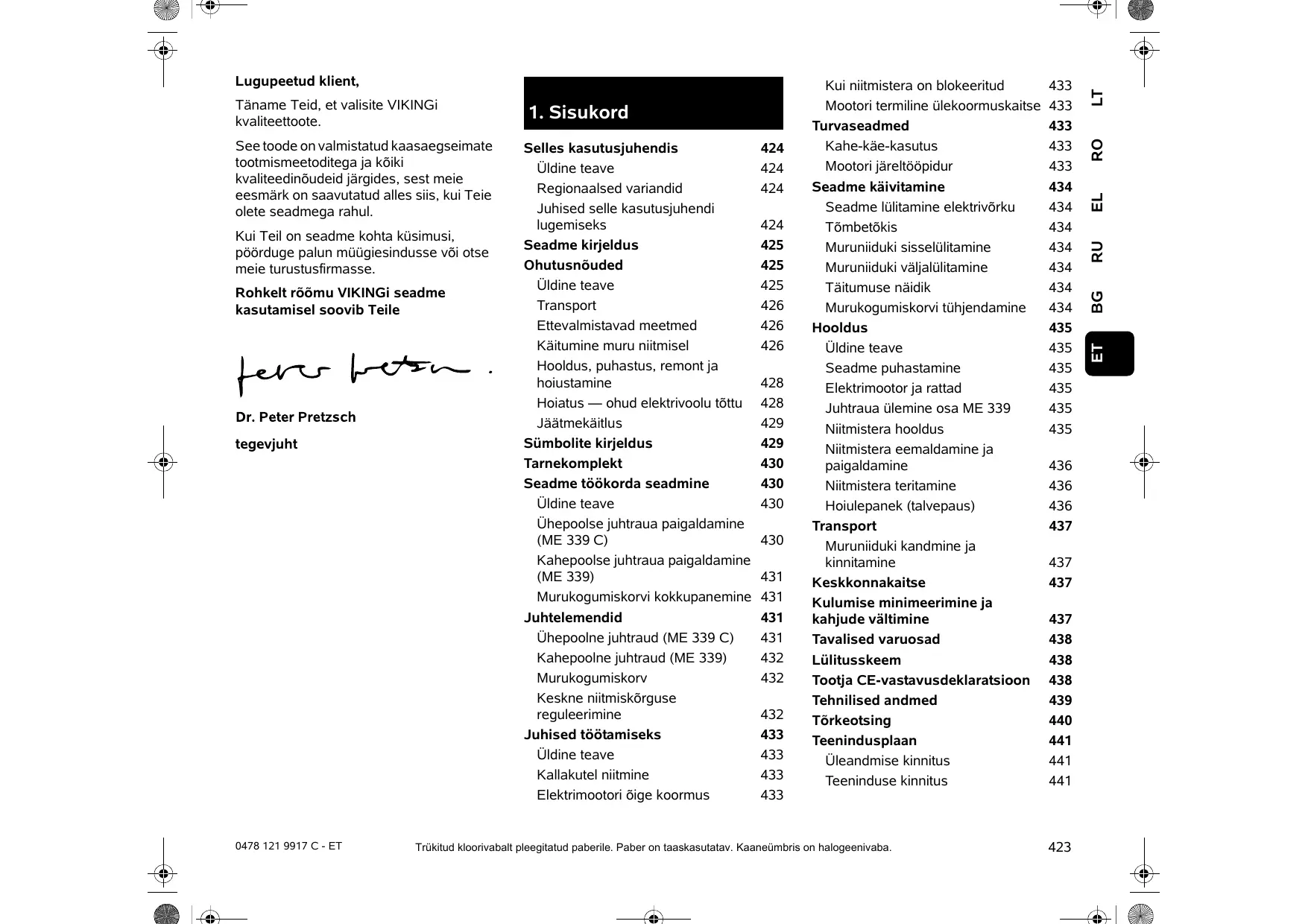

1. Sisukord

Selles kasutusjuhendis	424
Üldine teave	424
Regionaïséd variandid	424
Juhised selle kasutusjuhendi lugemiseks	424

Seadme kirjeldus 425

Ohutusnöuded 425
Üldine teave 425

Transport 426

Ettevalmistavad meetmed 426

Kaitumine muru niitmisel 426

Hooldus, puhastus, remont ja hoiustamine 428

Hoiatus — ohud elektrivoolu tottu 428
Jäätmekäitlus 429

Sumbolite kirjeldus 429

Tarnekomplekt 430

Seadme tokorda seadmine 430

Uldine teave 430

Uhepoolse juhtraua paigaldamine (ME 339 C) 430

Kahepoolse juhtraua paigaldamine (ME 339) 431

Murukogumiskorvi kokkupanemine 431

Juhtelemendid 431

Uhepoolne juhtraud (ME 339 C) 431

Kahepoolne juhtraud (ME 339) 432

Murukogumiskorv 432

Keskne niitmiskorguse reguleerimine 432

Juhised tootamiseks 433

Uldine teave 433

Kallakutel niitmine 433

Elektrimootori Óige koormus 433

Kui niitmistera on blokeeritud 433

Mootori termiline ülekoormuskaitse 433

Turvaseadmed 433

Kahe-kae-kasutus 433

Mootori järeltoöpidur 433

Seadme käivitamine 434

Seadme lulitamine elektrivorku 434

Tombetokis 434

Muruniiduki sisselulitamine 434

Muruniiduki valjalulitamine 434

Täitumuse näidik 434

Murukogumiskorvi tuhjendamine 434

Hooldus 435

Uldine teave 435

Seadme puhastamine 435

Elektrimootor ja rattad 435

JuhtrauaulemineosaME339 435

Niitmistera hooldus 435

Niitmistera eemaldamine ja paigaldamine 436

Niitmistera teritamine 436

Hoiulepanek (talvepaus) 436

Transport 437

Muruniiduki kandmine ja kinnitamine 437

Keskkonnakaitse 437

Kulumise minimeerimine ja kahjude valtimine 437

Tavalised varuosad 438

Lulitusskeem 438

Tootja CE-vastavusdeklaratssoon 438

Tehnilised andmed 439

Törkeotsing 440

Teenindusplaan 441

Uleandmise kinnitus 441

Teeninduse kinnitus 441

2. Selles kasutusjuhendis

2.1 Üldine teave

See kasutusjuhend on tootja
originalkasutusjuhend EU direktivi 2006/42/EU mõistes.

Ettevõte VIKING tõötab pidevalt omatooevaliku edasiarendamisega; seepärastjätame endale ùiguse muutartarnekomplektide kuju, tehnikat javarustust.Sellest tulenevalt ei ole selle brošüuriandmete ja jooniste alusel ùigust esitadakahjunõudeid.

VIKING tarnib seadmeid olenevalt
tarneriigist erinevate pistikute ja lulititega.

Piltidel on seadmed kujutatud europistikutega, teistsuguste pistikutega seadmete elektrivorku uhendamine toimub sarnasel viisil.

2.3 Juhised selle kasutusjuhendi lugemiseks

Pildid ja tekstid kirjeldavad kindlaid käsitsusvötteid.

Selles kasutusjuhendis selgitatakse koki masinal piaknvaid piltsumboleid.

Vaatesuund

Vaatesuund „vasaku“ ja „parema"
kasutamisel kasutusjuhendis:
kasutaja seisab masina taga ja vaatab
sōidusuunas ettepoole.

Viide peatükile

Lisaselgitusteks viṭavad nooled vastavale peatūkile ja alapeatūkile. Siin on näide, kuidas viidatakse peatūkile: (⇒ 2.1)

Tekstilöikude mängistamine

Kirjeldatud juhised voivad olla margistatud nii, nagu on kujutatud alljargnevates naidetes.

Käsitsusvötted, mis nõuavad kasutaja sekkumist:

• Keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ...

Uldised Ioendid:

• Toote kasutamine spordiüritustel vovi võistlustel

Eriti tahtsd tekstid

Eriti tahtsad tekstildigud on tahistatud allpool kirjeldatud sumbolitega, et neid kasutusjuhendis eraldi esile tosta.

Oht! Onne

Önnetuste ja raskete
kehavigastuste oht inimstele.
Nōutakse vōi keelatakse teatud
kindlat kāitumisviisi.

Hoiatus

Inimeste vigastamise oht! Teatud kaitumine valdb voimalikke voi tōenäolisi vigastusi.

Ettevaatust!

Kergeid vigastusi voi materiaalset kahju saab teatud kaitumisviisiga valtida.

Märkus Teave m

Teave masina paremaks kasutamiseks ja voimalike käsitsusvigade vältimiseks.

Teksid koos pildividetega:

Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest.

Kaamerasümbel on
pildilehekülgedel olevate piltide
sidumiseks vastava tekstiosaga
kasutusjuhendis.

3. Seadme kirjeldus

1 juhtraua ülemine osa
2 juhtraua alumine osa
3 korpus
4 mootorikate
5tagaratas
6 esiratas
7 murukogumiskorv
8 ülemine transpondipide
9 alumine transpondipide
10 valjaviskeava luuk
11 pöördkäepide
12 kiirpinguti
13 mootori pidurduskäepide
14 korguse reguleerimishoob
15 tombetokis
16 vorguuhendus
17 käivitusnupp
18 tübietikett

4. Ohutusnõuded

4.1 Üldine teave

Muruniidukiga tootamisel tuleb kindlastj jrgida onnetuse ennetamise eeskirju.

Enne esmast kasutuselevottu
lugege kogu kasutusjuhend
tahlepanelikult labi ja hoidke
edaspidiseks kasutamiseks alles.

Tutvuge seadme komponentide ja kasutamisega.

Enne esmakordset kasutamist on vajalik muju voi mone teise spetsialisti juhendamine.

Pärast alkoholi, narkootikumide vōi
reaktsioonikiirust vāhendavate ravimite
tarvitamist ei tohi muruniidukiga tōtada.

Muruniidukit ei tohi kasutada lapsed, alla 16-aastased noored voi muud isikud, kspole kasutusjuhendit lugenud.

Kasutaja minimumvanus voib olla
märaratud kohlike seadustega.

Arlge niitke, kui laheduses on inimesi (eriti lapsi) voi loomi.

Möelge sellele, et masina kasutaja on vastutav teiste inimestega toimuvate onnetuste ja neile tekitatud varalise kahju eest.

Andke seade edasi (laenake seadet) ainult sellistele inimstele, kes on nimetakud mudeli ja selle käsitsemisega pöhjalikult tuttavad. Andke kasutusjuhend alati kaasa.

See masin ei ole moeldud kasutamiseks piiratud füusiliste, sensoorsete voi vaimsete voimetega voi kogenematute

ja/vo i vaheste teadmistega isikutele (eriti lastele), valja arvatud nende turvalisuse eest vastutava isiku jarevalve all voi tema juhendamisel. Valvake, et lapsed seadmega ei mangi.

Tähelepanu - önetusoht!

Muruniiduk on ette nähtud ainult erakasutuseks ja ainult muru niitmiseks, teistsugune kasutamine ei ole lubatud ning voib olla ohtlik voi seadet kahjustada.

Kasutaja vigastusohu tottu ei tohi muruniidukit kasutada nt jargmisteks tödeks (loend pole täielik):

• põósaste ja hekkide pügamiseks;
• ronitaimede kasvude loikamiseks;
• muruhoolduseks katuseaedades ja rōdukastides;
• kõnniteede puhastamiseks (puhtaks imemiseks, puhumiseks, lumekoristuseks),
• puu- ja hekilöikmete hekseldamiseks ja peenestamiseks;
• pinnakonaruste, nt mutimullahunnikute, tasandamiseks,
• lõikejäätmete transportimiseks, välja arvatud selleks ettenähtud murukogumiskorvis.

Seadme juures tohib kasutada ainult tarvikuid, mis on VIKINGi poolt tarnitud voi mille paigaldamiseks selgesonalise loa andnud. Ka seadme muutmine on keelatud.

Masina kasutamisel haljasaladel, parkides, spordivaljakutel, tnavate ares ning pollu- ja metsamajanduslikes ettevotetes tuleb olla eriti ettevaatlik.

Tähelepanu! Tervisekahjustuse oht vibratsiooni tõttu!

Liiga suur vibratsionikoormus

voib pöhjustada vereringe- voi
närvikahjustusi, eriti vereringehäirega
inimestel. Pöörduge arsti poole, kui
tekivad sümptomid, mis vōivad olla
pöhjustatud vibratsionist Sümptomid, mis
tekivad eelkõige sörmedes, kates vōi
randmetes (mittetäielik loend):

tundetus,
valu,
- lihasnörkus,
- naha värvuse muutumine,
ebameeldiv sugelus.

4.2 Transport

Tööttage alati kinnastega, et välṭida vigastamist teravate masinaosadega.

Arvestage seadme massiga ja kasutage vajadusel seadme pealelaadimisel sobivaid abivahendeid (rampe, tosteseadmeid).

Tostmisel ja kandmisel valtige kokkupuudet niitmisteraga.

Transportige seadet ainult jahtunud mootoriga.

Kinnitage seade ja koos spellega
transponditavad seadme osad (nt
murukogumiskorv) laadimispinnale
piisava hulga kinnitusvahenditega
(rihmad, trossid jne).

Järgige masina transportimisel kohlikke eeskirju, eelkoige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

4.3 Ettevalmistavad meetmed

Seadet ei tohi kasutada isikud, kes pole kasutusjuhendit lugenud.

Järgige mootoriga toötavate aiatööristade kasutamisel kommunaleeskirjades lubatud toöaegu.

Niitmise ajal tuleb atleast kanda kinniseid jalatseid ja pikki pukse.

Arge niitke paljajalu ega des.

Kontrollige kogu maa-ala, kus masinat kasutama hakatakse, ja eemaldage koik kivid, kaikad, traadid, kondid ja koik muud võörkehad, mis võivad masina alt üles paiskuda.

Enne kasutamist tuleb alati visuaalselt kontrollida, kas lõikeinstrument, kinnituspoldid ja kogu lõikeüksus on taëesti korras. Eriti tuleb jälgida tugevat kinnitust ning kas on tekkinud kahjustusi ja kulumist ( 12.5).

Asendage enne seadme kasutamist kulunud voi kahjustatud osad. Asendage loetamatuks muutunud voi kahjustatud ohu- ja hoiatussildid masinal uutega. VIKINGi mugiesinduses on saadaval varukleepsud.

Arge kunagi lulitage mootorit sisse, kui tera pole nouetekohaselt paigaldatud. Mootori ülekuumenemise oht!

Ärge kasutage kunagi niidukit, millel on kahjustatud kaitseseadised, puudub töotav mootoripidur vōi kaitsevöred vōi kaitseseadised on āra vōetud, nt ilma valjaviskeava luugita vōi ilma murukogumisseadiseta.

Ohutuse tagamiseks kasutage alati tervet murukogumiskorvi.

Seadmele paigaldatud lulitusseadiseid ei tohi ei eemaldada ega sillata (nt sidudes mootori pidurduskäepidet juhtraua külge).

Järgige andmeid peatukis, Hoiatus - Ohud elektrivoolu tottu". (2 4.6)

4.4 Käitumine muru niitmisel

Hoidke kolmandad isikud, eriti aga lased ja loomad, ohutsoonist eemal. Olge ettevaatlik, et teisi kogemata mitte ohustada.

Arlge niitke seadmega
keskkonnatemperatuuril alla +5 °C.

Ärge niitke märga muru ega mitte mingil juhul vihma ajal. Märja muru korral suureneb önnetuste oht (niitja halvem seisukindlus).

Niitke ainult pääevavalges või hea valgustusega.

Käivitamiseks asetage seade tasasele pinnale. Käivitamisel ei tohi mooterit kallutada.

Käivitage mootor ettevaatlikult, arvestage juhistega peatükis „Seadme kasutuselevött" (⇒ 11.). Jälgige, et vahe jalgade ja lõikeinstrumendi vahel oleks piisavalt suur.

Juhtige seadet alati kõndimistempos - seadmega tõötades ei tohi kunagi joosta. Seadme kiirel lükkamisel suureneb vigastusoht komistamise, libisemise vms tõttu.

Seisake mootor,

• kui muruniidukit on vaja transportimisel mujal kui murupinnal lukates voi soites kallutada;
• kui lukkate muruniidukit niidupinnale voi sealära;
• enne murukogumiskorvi eemaldamist;

Hoolitsege kallakutel alati kindla jalgealuse eest. Arge niitke liiga järskudel nõlvadel, et mitte kaotada kontrolli seadme üle.

Olge eriti ettevaatlik, et te ei kaotaks seadme üle kontrolli kallakul soidusuunda muutes.

Niitke kallakuga risti, mitte kunagi ülesega allamäge, et liikuv muruniiduk teist üle ei veereks, kui kaotate seadme üle kontrolli.

Tähelepanu - Komistamisoht!

Olge eriti tāhelepanelik tagurpidi liikumisel ja muruniiduki tombamisel.

Olge eriti ettevaatlik, kui poorate seadet umber voi tombate seda enda poole.

Ohutuspohjustel ei tohi seadet kasutada kohtades, kus tousunurk on üle 25^ (46,6%).

Vigastusoht!

25^ kaldenurk vastab vertikaalsele tousule 46,6 cm 100 cm horisontaalpikkuse puhul.

Arvestage Sellega, et
töseadmed toottavad pārast
väljalūlitamist kuni täieliku
seismajāamiseni veel mōned
sekundid.

STOP

Ärge püddke tera kontrollida, kui muruniiduk toötab. Ärge kunagi avage valjaviskeava luuki ega

eemaldage murukogumiskorvi, kui niitmistera tootab. Poorlev tera viob tekitada vigastusi.

Arge kunagi kinnitage esemeid (nt tooriideid) juhtraua kulge. Pikendusjuhetei tohi kerida juhtraua umber.

Kontrollige regulaarselt tera tugevat kinnitust ning kas on tekkinud kahjustusi ja kulumist ( 12.5)

Tähelepanu - vigastusoht!

Ärge pange käsi ega jalgu
pörlevate detailide juurde ega

alla. Arge kunagi puudutage poorlevata. tera. Hoidke end alati valjaviskeavast eemal. Hoidke alati juhtraua abi reguleeritud ettenahtud ohutut vahet.

Vältrige seadme sagedast sisselulitamist lühikese aja jooksul, eriti käivitusnupuga „mängimist". Mootori ülekuumenemise oht!

Selle seadme hoo ülesvötmisel tekkinud pingekoikumised vōivad ebasoodsate vörgutingimuste korral hairida teisi samasse vooluringi ühendatud seadmeid. Sellisel juhul tuleb kasutada sobivaid abinóusid (nt lulitada seade teise vooluringi kui muud seadmed, kasutada seadet madalama näivtakistusega vooluringis).

• enne, kui hakkate blokeeringuid körvaldama vöi ummistusi valjaviskekanalist eemaldama;
• kui lõikeinstrument on sattunud võörkehale. Siis tuleb kontrollida, ega lõikeinstrumendil pole kahjustusi. Muruniidukit ei tohi kasutada, kui teravöll või mootori võll on kahjustatud või kõver. Katkised detailid võivad vigastusi tekitada!
• enne niiduki kontrollimist, puhastamist voi selle juures toode tegemist (nt niitmiskorguse reguleerimist, juhtraua umberpooramist/reguleerimist);
• kui niiduk hakkab ebatavaliselt tugevalt vibreerima. Sellisel juhul tuleb kontrollida kogu seadet, eriti lõikeinstrumenti, ega sellel pole kahjustusi voi lahtiseid osi. Enne toö jätkamist tuleb kahjustatud osad valja vahetada, lahtised osad kinnitada / kinni keerata.
• enne seadme juarest lahkumist voisielle jarevalveta jatmist;
• enne seadme tõstmist või kandmist;
• enne transportimist;

Ärge kunagi tõstke ega kandke tõötava mootoriga või ühendatud võrgujuhtmega niidukit.

Seadmega ei tohi transporte inimesi (eriti lapsi) ega ka esemeid.

4.5 Hooldus, puhastus, remont ja hoiustamine

Enne kōikide tööde alustamist seadme juures, enne niiduki reguleerimist vōi puhasastamist vōi

kontrollimist, kas ühendusjuhe pole keerdus voi kahjustatud, lulitage niiduk valja ja tommake vorgujuhe valja.

Kandke Iöikeinstrumentidega tõtades alati tugevaid kindaid.

Laske seadmel enne suletud

ruumi houlepanekut, enne hooldustoid ja
enne puhastamist taelikult jahtuda.

Tehke ainult neid hooldustöid, mida on Selles kasutujuhendis kirjeldatud. Koik muud todd laske teha Müugiesinduses.

VIKING soovitab lasta hooldus- ja remonttoid teha ainult VIKINGi muggiesinduses.

VIKINGi Müügiesinduste tõtajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui teil puuduvad vajalikud teadmised voi abivahendid, poorduge alati muggiesindusse (VIKING soovitab VIKINGi muggiesindust).

Kasutage vaid kvaliteetseid tööristu,
tarvikuid ja varuosi. Vastasel juhul on oht
saada vigastusi vöi seadet kahjustada.

VIKING soovitab kasutada VIKINGi originaaltoöriisti, originaaltarvikuid ja originalvaruosi. Nende odamused on kohandatud optimaalselt seadme ja

kasutaja noudmistele.

VIKINGi originavaruosi vöib āra tunda
VIKINGi varuosanumbri järgi, kirjast
VIKING ning vajadusel ka VIKINGi
varuosamärgistusest. Väikestel detailidel
vöib olla ka ainult märgistus.

Et seade oleks turvalises tõkorras, hoolitsege, et koik mutrid, poldid ja kruvid oleksid korralikult kinni.

Kontrollige korraparaselt
murukogumisseadet, et poleks kulumist,
kahjustusi voi funktsionalsuse kadu.

Kui liokeinstrument voi muruniiduk peaks pörkama mingi takistuse voi vörkeha vastu, tuleb mootor kohe seisata, vorgupistik valja tommata ja asjatundlikult üle vaadata.

Asendage loetamatuks muutunud ohu- ja hoiatussildid seadmel uutega. VKINGi muggiesinduses on saadaval varukleepsud.

Vörgujuhet vöib parandada vöi valja vahetada ainult volitatud elektrik.

Tuleohu vãltimiseks hoidke
jahutusōhuavade piirkond mootorikatte ja
korpuse vahel murust, heinakörtest,
samblast, lehtedest või valjatilkuvast ölist
(määrdest) puhas.

Kui hooldustöde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.

Pärast kasutamist puhastage muruniiduk
hoolikalt. Årge kasutage kunagi
survespesurit ega peske muruniidukit
voolava vee all (nt aiavoolikuga). Årge
kasutage agressiivseid
puhastusvahendeid. Sellised
puhastusvahendid vöivad kahjustada
plast- ja metallosi ning vähendada
VIKINGi seadme toökindlust.

Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel nt enne pikemat toopausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud voi kahjustatud osad valja, et seade oleks alati ohutu ja tookorras.

Pange jahtunud muruniiduk houle kuiva, suletavasse ruumi, kus lapsed sellele juurde ei päse.

4.6 Hoiatus — ohud elektrivoool tottu

Tähelepanu! Elektrilögi oht!

Eriti tahtsad on elektriohutuse
seisukohalt vorgujuhe,

vörgupistik, sisse-/väljalūlitamise lūliti ja uhendusjuhe. Kahjustatud juhtmeid, uhendusi ega pistikuid ning nõuetele mittevastavaid uhendusjuhtmeid ei tohi kasutada, et mitte seada end elektrilögi ohtu. Seetöttu kontrollige regulaarselt uhendusjuhet, et sel ei oleks kahjustuse või vananemise (rabeduse) marke.

Arge kunagi kasutage kahjustunud pikendusjuhet. Asendage defektne juhe uuega ja arge pudke isepikendusjuhet parandada.

Seadet ei tohi kasutada, kui juhtmed on vigastatud vōi kulunud.

Elektrilögi oht!

Arge ühendage kahjustunud juhet vooluvörku. Arge puutuge kahjustunud juhet, kui see pole veel vooluvörgust eemaldatud.

Elektrilögi oht!

Kahjustatud juhtmeid, uhendusi ega pistikuid ning nouetele mittevastavaid uhendusjuhtmeid ei tohi kasutada.

Hoidke niitmise ajal juhe terast eemal.

Välitingimustes kasutage eranditult niiskuskindlaid pikendusjuhtmeid, mis on seadmega kasutamiseks sobilikud ( 11.1)

Kuigi ajamimootor on
veepritsmete eest kaitstud, ei tohi
muruniidukiga tootada vihma
käes ega ka marjas keskkonnas.

Ärge jätke seadet kaitsmatult vihma kätte.

Eemaldage uhendusjuhe pistikust ja pistikupesast kinni hoides, mitte uhendusjuhtmest tommates.

Uhendage seade ainult sellisesse
vooluvörku, mis on kaitstud maksimaalselt
30 mA suuruse vooluköikumise
kaitseseadisega. Lähemat teavet annab
elektrik.

Kui seade ühendatakse
elektrigeneraatoriga, siis tuleb arvestada,
et voolutugevuse kōikumine vōib
muruniidukit kahjustada.

Jälgige, et kasutatavad
vörguühendusjuhtmed oleks piisavalt
kaitstud.

Elektriohutuse kaalutlustel peab elektrikaabel olem alati juhtraual nouetekohaselt paigaldatud ( 7.2)

4.7 Jäätmekäitlus

Tagage, et oma aja ära elanud masin
antakse nõuetekohaselt vastavasse
jäätmekäitlusse. Tehke masin enne
jäätmekäitlusse andmist
kasutuskölmatuks. Önnetuste
vältimiseks eemaldage kindlasti vörgujuhe
vöi mootori elektrikaabel.

Arge jatke kunagi ka oma aja araelanud muruniidukit jarevalveta. Tagage, et masinat ja niitmistera hoitakse lastele kattesaamatus kohas.

5. Sumbolite kirjeldus

Tähelepanu!
Enne kasutuselevöttu
lugege kasutusjuhendit.

Vigastusoht!
Hoidke kolmandad isikud
ohutsoonist eemal.

Vigastusoht!
Ettevaatust terava
niitmisteraga.
Löikeinstrument toötab
pärast väljalulitamist veel
mõne sekundi jooksul edasi
(mootori-/terapidur). Enne
töde alustamist
löikeinstrumendi juures,
enne hooldus- ja
puhastustöid, enne
kontrollimist, ega
ühendusjuhe keerdus või
katki pole, ning enne masina
juarest lahkumist lülitage
mootor vãja ja eemaldage
pistik vooluvörgust.

Elektrilögi oht! Hoidke
ühendusjuhe
loikeinstrumendist eemal.

ME 339

Käivitage mooter.

ME 339 C

Käivitage mooter.

ME 339 C

Jatke mootor seisma.

6. Tarnekomplekt

Nr Nimetus

A pohiseade 1
B murukogumiskorvi ülemine 1 osa
C murukogumiskorvi alumine 1 osa
D polt 2
- kasutusjuhend 1

ME 339 C

E seib 2
F polt 1
G Polt 1
H Kinnitusdetail 2
1 kiirpinguti 1

ME 339

J kumerpeaga polt 2
K kaabljuhik 1
L poordkaepide 2
M kaabliklamber 1

7. Seadme toökorda seadmine

7.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded" toodud ohutusjuhiseid (⇒ 4.).

Köikide kirjeldatud tõde teostamiseks asetage seade horisontaalsele, tasasele ja kõvale pinnale.

7.2 Ühepoolse juhtraua paigaldamine (ME 339 C)

• Seadke ühepoolne juhtraud (1) toöasendisse juhtraua konsoolis (2) ja hoidke.
• Asetage kinnitusdetailid (H) vasakul ja parental vastavalt joonisele juhtraua konsooli (2). Pange seib (E) poldile (F) ja viige polt (F) seest valja LABi kinnitusdetailide ja juhtraua alumise osa.
• Pange seib (E) peale.
• Pange polt (G) kiirpingutisse (I) ja keerake mõlemad koos poldile (F).
• Sulgege kiirpinguti (3).
• Kiirpinguti (3) peab olem a nii tugevalt kinni, et selle saaks taielikult sulgeda ja et juhtraud oleks siis tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake polt (F) sisse voi valja.

Elektrikaabli paigaldamine

• Asetage elektrikaabel (1), nagu joonisel nāidatud, juhtraua konsooli kaablilabūrinti (2). Jalgige, et juhtmeköidis (3) asetseks kaablilabūrindis ōigesti.
• Suruge elektrikaabel (1) kinnitusse (4) juhtraua mansetis. Elektrikaabel peabo lema juhtraua alumise osa juures pingul vastu juhtraua toru.

7.3 Kahepoolse juhtraua paigaldamine (ME 339)

Juhtraua ülemise osa paigaldamine

• Pistke kumerpeaga polt (J) labi kaablijuhiku (K) ja riputage elektrikaabel (1) paika.
• Pange kahepoolne juhtraud (2) mõlemale juhtraua alumisele osale (3). Pange kumerpeaga polt (J) - parental kaabljuhikuga (K), vasakul ilma - seest valja läbi akude ja keerake põördkäepidemetega (L) kinni.

Kaabliklambri paigaldamine

Elektrilögi oht!

Et mitte kahjustada juhtraua isoleerkihti, vajutage kaabliklamber käsitsi peale ilma tööristu (nt haamrit, kruvikeerajat) kasutamata.
- Kinnitage elektrikaabel (1) kaabliklambriga (M) juhtraua ülemise osa külge. Jälgige, et juhtraua ülemisel osal oleks kaabliklambri ja lüliti vahel 25 - 27 cm.

7.4 Murukogumiskorvi kokkupanemine

Paigaldage murukogumiskorvi ülemine osa (B) murukogumiskorvi alumisele osale (C). Jalgige öiget asendit juhikutes (1).
Vajutage poldid (D) seestpoot labi selleks ettenahtud avade.
- Laske murukogumiskorvi ülemisel osal (B) kerge surve abil murukogumiskorvi alumise osa sisse kinnituda.
- Murukogumiskorvi paigaldamine. ( 8.3)

8. Juhtelemendid

8.1 Ühepoolne juhtraud (ME 339 C)

Muruniiduk ME 339 C on varustadugreguleeritava valjatommatava juhtrauaga.

Elektrilögi oht!

Elektrikaabel tuleb alati kinnitada juhtraua mansetti ja juhtraua konsooli. Kui suurim juhtraua korgus on seadistatud, peab elektrikaabel valjatommatava juhtraua reguleerimisaliaspisut Iotv olema ( 7.2)

Pigistusoht!

Kiirpinguti vabastamisega saab juhtraua kokku poorata voi likata. Seetottu hoidke juhtrauda (1) kiirpinguti avamise ajal korgeimast kohast uhe kaega kinni.

1 Juhtraua kokkupööramine

Transpondiasend (seadme puhastamiseks, ruumisaastlikuks transportimiseks ja houlepanekuks)

• Valige vahim juhtraua kõrgus.
• Hoidke juhtrauda (1) ühe käega kinni ja avage kiirpinguti (2).
• Pöörake juhtraud (1) ette kokku.
  Vajadusel saab kiirpinguti (2) sulgeda ja juhtraua transpondiasendisse fikseerida.

Tööasend (seadme lükkamine)

• Pöörake juhtraud (1) tahapoole lahti ja hoidke ühe käega kinni.

• Sulgege kiirpinguti (2).

• Kiirpinguti (2) peab olema nii tugevalt kinni, et selle saaks taiilikult sulgeda ja et juhtraud oleks siis tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake polt (3) sisse voi valja.
  Seadistage juhtraua korgust.

2 Kõrguse reguleerimine

Väljatömmatava juhtraua körgust saab reguleerida sujuvalt.

• Hoidke juhtraua ülemist osa (4) ühe käega kinni ja avage kiirpinguti (5).
• Tömmake juhtraua ülemine osa (4) juhtraua alumisest osast valja voi lukake alumisse ossa sisse ja valige soovitud korgus.
• Hoidke juhtraua ülemist osa (4) ühe käega kinni ja sulgege kiirpinguti (5).
• Kiirpinguti (5) peab olema nii tugevalt kinni, et selle saaks taielikult sulgeda ja et juhtraua ülemine osa oleks tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake servmutrit (6).

8.2 Kahepoolne juhtraud (ME 339)

Pigistusoht! Pöördkäepidemetevabastamisel voib juhtraua ülemine osa kokku pöörduda. Seetottu hoidke pöördkäepidemetelahtikeeramisel alati juhtraua ülemise osa (2) kõige körgemast kohast kinni.

Juhtraua kokkupööramine

Transpondiasend (seadme puhastamiseks, ruumisaastlikuks transportimiseks ja houlepanekuks)

Keerake pöördkäepidemed (1) niikaugele, et neid saab vabalt pöörates kergelt edasi-tagasi liigutada ja juhtraua ülemist osa (2) ette pöörata.

Tööasend (seadme lükkamine)

• Pöörake juhtraua ülemine osa (2) tahapoole lahti ja hoidke Úhe käega kinni.
• Keerake põördkäepidemed (1) kinni. Jälgige öiget asendit kaabljuhikutes (3).

8.3 Murukogumiskorv

Paigaldamine

• Avage väljaviskeava luuk (1) ja hoidke selles asendis.
• Kinnitage murukogumiskorv (2) fikseerimiskonksudega (3) kinnitustesse (4) seadme tagaküljel.
• Sulgege väljaviskeava luuk (1).

Eemaldamine

• Avage väljaviskeava luuk (1) ja hoidkeselles asendis.
  Tostke murukogumiskorv (2) üles ja eemaldage suunaga tahapoole.
• Sulgege väljaviskeava luuk (1).

8.4 Keskne niitmiskorguse reguleerimine

Reguleerida saab viie erineva niitmiskorguse vahel vahemikus 30 mm kuni 70 mm.

Aste 1 = vähim niitmiskörgus

Aste 5 = suurim niitmiskörgus

Muruniiduk Ühendkuningriikidele

Reguleerida saab kuue erineva niitmiskorguse vahel vahemikus 20 mm kuni 70 mm.

Aste S = vähim niitmiskörgus

Aste 5 = suurim niitmiskórgus

Kahjustuste vãltimiseks tuleks
vãhimat niitmiskörgust kasutada
ainult tãesti tasastel murupratsidel.

Niitmiskórguse reguleerimine

• Suruge kõrguse reguleerimishoob (1)pisut muruniidukist eemale, kuni kintushaagid (2) hoova vabastavad.
• Suurem niitmiskörgus Tõstke muruniidukit kõrguse reguleerimishoovaga (1) (hooba) lükatakse ette). Väiksem niitmiskörgus Suruge muruniiduk kõrguse reguleerimishoovaga (1) alla (hooba) lükatakse taha).
• Suruge kõrguse reguleerimishooba (1) muruniiduki poole, kuni kinnitushaagid (2) kinnituvad hoova külge. Valitud niitmiskörgust saab vaadata eesmiselt kinnitushaagilt (3).

9. Juhised tootamiseks

9.1 Üldine teave

Vigastusoht!

Kui juhe laheb solme, tuleb see kohe lahti harutada.

Vedage niitmise ajal ühendusjuhete
enda taga. Niitmise ajal on oht
ühendusjuhtmeid kogemata lábi
lõigata voi nende otsa komistada.
Need kujutavad endast seetöttu
suurt önnetusohtu. Sellepärast
niitke alati nii, et ühendusjuhe
asuks juba niidetud murupinnal
hasti nähtaval.

Ilusa ja tihya muru saab tihya niitmise ja muru luhikesena hoidmisega.

Kuuma ja kuiva ilmaga ei tohiks muru liiga
lühikeks niita, kuna muidu körvetab
päike muru āra ja see muutub inetuks!

Terava teraga on lōkitulemus ilusam kui
nūrī teraga, seetōttu tuleks tera
regulaarselt teritada
(VIKINGi mūgiesinduses).

9.2 Kallakutel niitmine

Turvalisuse pöhjustel ei tohi 11 muruniidukit kasutada suurema kaldenurgaga kui 25^ . 25^ (46,6%) kaldenurk vastab vertikaalsele tousule 46,6 cm horisontaalpikkuse 100 cm puhul.

9.3 Elektrimootori Óige koormus

Ärge lulitage muruniidukit sisse körges rohus vöi kõige madalamal niitmiskörgusel.

Muruniidukit vöib koormata vaid nii tugevalt, et elektrimootori pörlemiskiirus seejuuures oluliselt ei lange.

Pöörlemiskiruse vähenedes reguleerige niitmiskörgust körgemale ja/vöi vähendage ettenihkeiriust.

9.4 Kui niitmistera on blokeeritud

Seisake kohe mootor ja tōmmake
vōrgujuhe välja. Seejärel kōrvaldage rikke
pōhjus.

9.5 Mootori termiline ülekoormuskaitse

Kui tö käigus tekib mootori ülekoormus,
siis lulitab sisseehitatud termiline
ülekoormuskaitse mootori iseseisvalt
välja.

Ulekoormuse pohjused:

• liiga körge muru niitmine vöi liiga madalaks reguleeritud niitmiskörgus;
• liiga suur ettenihkekiirus;
  ebapiisav jahutusōhuavade (sissevoolupilude) puhastus;
• nuri voi kulunud niitmistera;
• ebasobiv või liiga pikk ühendusjuhe -pingelangus. (⇒ 11.1)

Taaskasutuselevott

Pärast jahtumisaega kuni 10 min (soltub keskkonnatemperatuurist) võite seadmet tavalisel viisil kasutusele võtta. ( 11.)

10. Turvaseadmed

10.1 Kahe-kae-kasutus

Elektrimootori saab sisse lulitada ainult siis, kui parema kaega vajutatakse käivitusnuppu ja hoitakse selles asendisin ning seejärel vasaku kaega tōmmatakse mootori pidurduskäepidet juhtraua suunas.

10.2 Mootori jareltöpidur

Pärast mootori pidurduskäepideme
lahtilaskmist jaab niitmistera vähem kui
3 sekundi pärast seisma.

Mootorisse integreeritud jareltöopidur luhendab jareltöotamisaega kuni tera seismajäamiseni.

11. Seadme käivitamine

11.1 Seadme lulitamine elektrivörku

Elektrilöogi oht!
Järgige peatükis „Ohutusnõuded"
toodud ohutusjuhiseid. (⇒ 4.)

Kaablitrumlit kasutades peab
ühendusjuhe olema täielikult maha
keritud, muidu vöib elektritakistuse
tottu tekkida voimsuskadu ja
ülekuumenemine.

Uhendusjuhtmetena tohib kasutada ainult juhtmeid, mis pole kergemad kui kummivoolikuga juhtmed H07 RNF DIN/VDE0282.

Miinimumlabimõot:
pikkus kuni 25 m: 3 × 1,5 ~mm^2 pikkus kuni 50 m: 3 × 2,5 ~mm^2

Uhenduskaabite liitmikud peavad olemakummist voi kummikattega ja vastamnormile DIN/VDE 0620.

Vörgupinge ja -sagedus peavad vastam tuübisildil voi peatükis „Tehnilised andmed" (⇒ 19.) toodud andmetega.

Vörgujuhe peab olema piisavalt kaitstud.
(⇒ 19.)

Seade on elle nähtud kasutamiseks
vooluvörgus vörguimpedantsiga Z_max edastuspunktis (majaühendus)
maksimaalselt 0,49 oomi (50 Hz).

Kasutaja peab tagama, et seadet kaitatakse vaid elektrivorgus, mis vastab nendele tingimustele. Vajaduse korral saab vorguimpedantsi kusida kohalukst energiavarustusettevottest.

11.2 Tombetokis

Tombetokis takistab tootamise ajal tahtmatut uhendusuhtme valjatombamist ja seetottu voimalik vorguuhenduse kahjustamist seadr

Seetōttu tuleb ühendusjuhe juhtida lābi tombetokise.

• Moodustage ühendusjuhtmest (1) aas ja pistke august (2) LABi.
  Riputage aas üle konksu (3) ja keerake kinni.

11.3 Muruniiduki sisselulitamine

Ärge käivitage masinat körges rohus või kõige madalamal niitmiskörgusel, kuna see raskendab käivitamist.

Vajutage käivitusnuppu (1) ja hoidke selles asendis. Tömmake mootori pidurduskäepidet (2) juhtraua poole ja hoidke selles asendis.
- Käivitusnupu (1) vöib pärast mootori pidurduskäepideme (2) vajutamist lati lasta.

11.4 Muruniiduki väljalūlitamine

Laske mootori pidurduskäepide (1) lahti. Mootor ja niitmistera jävad pärast lühikest järeltoötamisaega seisma.

11.5 Täitumuse näidik

Kogumiskorvi ülemisele osale on paigaldatud tāitumuse näidik (1).

Ohuvool, mis tekib niitmistera
pörlemisega ja tãidab murukogumiskorvi,
tõstab tãitumuse nãdikut (2):
murukogumiskorv tãitub niidetud rohuga.

Kui murukogumiskorv taitub, vaheneb ohuvool ja taitumuse naidik langeb (3).

• Tuhjendage tāidetud murukogumiskorv (⇒ 11.6).

11.6 Murukogumiskorvituhjendamine

Lulitage mootor valja ( 11.4) ja eemaldage murukogumiskorv ( 8.3) .
- Avage murukogumiskorvi kinnituslapats (1) ja lükake murukogumiskorvi ülemine osa (2) üles.
- Hoidke murukogumiskorvist vastavalt joonisele murukogumiskorvi ülemise osa (3) ning alumise osa (4) käepidemetest kinni ja tuhjendage.

12. Hooldus

12.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded" toodud ohutusjuhiseid (⇒ 4.).

Iga-aastane hooldus Mügiesinduses

Muruniidukit tuleb lasta kord aastas mügiesinduses kontrollida. VIKING soovitab VIKINGi mügiesindust.

12.2 Seadme puhastamine

Hooldusvälp: parast igakordset kasutamist

• Eemaldage murukogumiskorv (⇒ 8.3).

Vigastusoht!

Enne üleskallutamist asetage niiduk kovale, horisontaalsele ja tasasele aluspinnale. Seade voib puhastusasendis tootamisel umber kukkuda. Seiske alati seadme kulgmisel poolel. Arge kunagi tootage niiduki ees ega taga.

Puhastusasend ME 339 C:

• Uhepoolse juhtraua kokkupööramine (⇒ 8.1).
• Tõstke väljaviskeava luuk (1) üles, kallutage muruniidukit üles ja asetage juhtraua konsoolile (2).
• Jätke juhtraud (3) maha toetuma ja fikseerige kiirpingutiga (4) Sellesse asendisse.

Puhastusasend ME 339

• Kahepoolse juhtraua kokkupööramine (⇒ 8.2).
• Kallutage muruniidukit üles ja asetage juhtraua alumistele osadele (5).

Juhised puhastamiseks

Puhastage seade pöhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga.

Puhastage mootorikatte ja korpuse
alumise osa vahel asuvat jahutusōhuava
(sissevoolupilu), et mootori piisav jahutus
oleks tagatud.

Puhastage niitmistera.

Puhastage niiduki alumine pool harja ja veega. Eelnevalt lukake korpusesse ja valjaviskeshahti jaanud murujägid puupulgaga lahti.

Arge suunake kunagi veejuga
mootoridetailidele, tihenditele, laagritele ja
elektrikkomponentidele (nt lulitid). Selle
tagajärkees on kulukas remont.

Kui mustus ei tule vee ja harja või lapiga maha, soovitab VIKING kasutada spetsiaalset puhastusvahendit (nt firmalt STIHL).

12.3 Elektrimootor ja rattad

Elektrimootor ei vaja hooldust.

Rattalaagrid ei vaja hooldust.

12.4 Juhtraua ülemine osa ME 339

Houldusvälp: enne iga kasutust

Juhtraua ülemine osa on kaetud isoleerkihiga. Kui sellel on kahjustusi, siis tuleb juhtraua ülemine osa välja vahetada.

12.5 Niitmistera hooldus

Hooldusvälp: enne iga kasutust

• Kallutage muruniiduk puhastusasendisse üles (⇒ 12.2).
• Puhastage niitmisterasid (1) ja kontrollige kahjustuste (salkude voi pragude) suhtes ning vajadusel vahetage välja.
• Kontrollige vähemalt 5 kohas nihkmödikuga (2). Minimaalne paksus peab olemas olema eriti tera tiivikute piirkonnas.
• Asetage joonlaud (3) tera eesmisele servale ja mõötke kulumist.

Kulumispirid

Tera paksus pea olema igas kohas vahemalt 1,6 mm.

Terasid tohib teritamisel maksimaalselt 5 mm jagu väiksemaks teritada.

Kui muruniidukis ei kasutada tarnitud tera,
vaid nt erivarustusena saadaolevat
multsimistera, kehtivad ka vastavalt
teistsugused kulumispirid (vt
kasutusjuhendit Komplekt 339).

Vigastusoht!

Kulunud voi kahjustatud tera vob murduda ja raskeid vigastusi tekitada. Seetottu tuleb niitmistera hooldusjuhistest igal juhul kinni pidada.

Muruniidukit ei tohi kindlasti kasutada, kui mōni lōikeüksuse (mis koosne niitmisterast, tera poldist ja tera alusega) osa on kahjustatud vōi kulunud.

Terad kuluvad erinevalt, olenevalt
kasutuskohast ja -kestusest. Kui
kasutate seadet liivasel pinnasel
vöi sageli kuiivades tingimustes, siis
kulub tera keskmisest kiiremini.

Niitmistera vahetades vahetage alati valja ka tera polt (4).

12.6 Niitmistera eemaldamine ja paigaldamine

Et valtida tera poldi kahjustusi, kasutage lahti- voi kinnikeeramiseks sobivat kuuskantmutrivotit (22 mm).

Demonteerimine

• Kasutage sobivat puuklotsi (1), et niitmistera (2) toestada.
• Eemaldage tera polt (3) ja võtke niitmistera (2) āra.

Paigaldamine

Vigastusoht!

Niitmistera (2) tohib paigaldada ainult nii, nagu joonisel naidatud. Lapatsid (6) peavad olemasunatud alla ja tera kaardus tiivikud üles.

Terapoltide ettenahtud
pingutusmomendist 10 - 15 Nm
tuleb tapselt kinni pidada, kuna
sellest soltub lõikeinstrumendi
kinnituse tugevus. Kinnitage tera
polt (3) lisaks vahendiga
Loctite 243.

• Puhastage tera kinnituskoht ja terapeza.
  Paigaldage niitmistera (2) kaardus tiivikutega ülespoole. Kinnituskonsud (4) tuleb asetada niitmistera aukudesse (5).
• Kasutage sobivat puuklotsi (1), et niitmistera (2) toestada.
  Keerake tera polt (3) pöördemomendiga 10 - 15 Nm kinni.

12.7 Niitmistera teritamine

Vigastusoht!

Enne paigaldamist kontrollige, et teradel poleks kahjustusi. Tera tuleb välja vahetada, kui on nāha sälke vōi pragusid, kui terad on rohkem kui 5 mm väiksemaks teritatud vōi kui tera on mōnes kohas ōhem kui 1,6 mm. (⇒ 12.5)

VIKING soovitab lasta niitmistera teritada vastaval spetsialistil. Valesti teritatud tera (vale teritusnurga, ebauhtlane teritus jms) korral halveneb seadme talitus.

Teritamisjuhend

• Niitmistera eemaldamine. ( 12.6)
• Niitmistera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravirus.
• Tasakaalutuse tõttu tekkiva vibratsiooni vãltimiseks teritage terad ühtlaselt.
• Teritusnurgast 30^ tuleb kinni pidada.
  Vajadusel eemaldage pārast teritamist lōikeservadelt teritusjägid peene lihvmispaberiga.

12.8 Houlepanek (talvepaus)

Hoidke seadet kuivas, suletud ja tolmuvabas ruumis. Veenduge, et masinat hoitakse väljaspool laste tegevusulatust.

Hoiustage muruniidukit ainult tökorras olekus, vajaduse korral pörake juhtraud kokku.

Koik mutrid, poldid ja kruvid peavad olemataugevalt kinni keeratud, vahetage seadmelloetamatud ohu- ja hoiatussildid valja,kontrollige kogu masinat, et ei esinekskulumisi voi kahjustusi. Vahetage kulunudvoi kahjustatud osad valja.

Seadmel esineda võivad törked tuleb körvaldada enne hoilepanekut.

Muruniiduki pikemaks ajaks seismapanemisel tuleb järgida järgmisipunkte.

• Puhastage hoolikalt seadme kõik vãlimised osad.
• Maärige kõiki liikuvaid osi korralikult öli või märdeainega.

13. Transport

13.1 Muruniiduki kandmine ja kinnitamine

Vigastusoht!

Järgige peatükis „Ohutusnõuded" toodud ohutusjuhiseid. (⇒ 4.)

Seadme kandmine

• Tõstke muruniidukit ainult transpondipidemetest (1, 2) üles. Jälgige alati, et niitmistera oleks teie kehast, eelköige kätest ja jalgest piisavalt kaugel.
  Kandke muruniidukit kahe käega, hoides ühte katt ülemisel transpondipidemel (2) ja teist katte alumisel transpondipidemel (1),

voi

• kandke muruniidukit, hoides ühte katte ülemisel transpondipidemel (2).

Seadme kinnitamine

• Kinnitage muruniiduk laadimispinnale sobivate kinnitusvahenditega.
• Kinnitage trossid või kinnitusrihmad käepidemete (1, 2) külge.

14. Keskkonnakaitse

Mahaniidetud muru ei ole prugi, see tuleb kompostida.

Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning tuleb

vastavalt jaatmekaitlusse sunata.

Materjalijaakide keskkonnateadlik
käitlemine soodustab ressursside
taaskasutamist. Sellepärast tuleb seade
pärast tavapärase kasutusaja loppu vià
korduvkasutusega materjalide
kogumiskohta. Jäätmekäitlusse
suunamisel järgige peatükis
"Jäätmekäitlus" toodud andmeid (⇒ 4.7).

Pörduge omäjätmekäitluskeskuse poole vōi omämüugiesindusse, et teada saada, kuidas jäätmeid nūetekohaselt käidelda.

15. Kolumise minimeerimine ja kahjude valtimine

Järgige palun kindlasti järgmisi olulisi juhiseid, et vältda omä VIKINGi seadmel kahjustusi ja liigset kulmist.

1. Kuluosad

Möned VIKINGi seadmeosad kuluvad ka sihipärasel kasutamisel ning need tuleb vastavalt kasutamise viisile jakestusele Óigeaegselt välja vahetada.

Nende hulka kuuluvad muuhulgas:

• tera
• murukogumiskorv

2. Selle kasutusjuhendi nōuetest kinnipidamine

VIKINGi seadet tuleb kasutada, hooldada ja hoile panna hoolikalt, nagu on selles kasutusjuhendis kirjeldatud. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.

See kehtib eriti:

ebapiisavalt dimensioonitud toitejuhtme (ristloike) kohta;
- vale elektrühenduse (pinge) kohta;
- VIKINGi poolt mittelubatud muudatuste tegemisel tootele;
- instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või selle sobivad või on madala kvaliteediga;
- toote mittesihipärase kasutamise kohta;

• toote kasutamisel spordiuritustel vovi voiistustel;
  defektsete componentidgea toote edasikasutamisel tekkinud kahjude korral.

3. Hooldustödd

Köiki peatükis „Hoardus" nimetatud tõid tuleb teostada regulaarselt.

Kui kasutaja ise ei saa neid hooldustöid teostada, tuleb LASTA need muggiesinduses teha.

VIKING soovitab lasta hooldus- ja remonttoid teha ainult VIKINGi müugiesinduses.

VIKINGi mügiesinduste tõtajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui need toed jætakse tegemata, vöivad tekkida kahjustused, mille eest vastutab kasutaja.

Nende hulka kuuluvad:

• ajamimootori kahjustused jahutusavade (sissevoolipilude) ebapiisava puhastamise tottu;
• korrosion ja muud kahjustused vale houstamise totu;
• seadme kahjustused madala kvaliteediga varuosade kasutamise tottu;
• kahjustused hilinenud voi ebapiisava hoolduse tottu voi kahjustused hooldusvovi remonttode tottu, mida ei tehtud muugiesinduse tokodades.

16. Tavalised varuosad

Niitmistera

63207020100

Tera polt

6310 710 2800

Niitmistra kinnituselemendid (nt tera polt) tuleb tera vahetamisel voi paigaldamisel valja vahetada. Varuosad on saadaval VIKINGI müugiesinduses.

17. Lulitusskeem

1 Vorguuhendus
2 sisse- ja valjulitamise luli
3 pistik
4 kondensaator
5 mooter
BL sinine
BR prun

18. Tootja CEvastavusdeklaratsoon

Meie,

VIKING GmbH

Muruniiduk, käsitsi juhitav ja elektriline (ME)

Kaubamärk: VIKING

Tuup: ME 339.0

ME 339.0 C

Seerianumber 6320

vastab järgmistele EU-direktiividele: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Toode on valja tootatud kooskolas jargmiste normidega:

EN 60335-1, EN 60335-2-77

Kohaldatud vastavushindamise meetod:
Lisa VIII (2000/14/EC)

Asjaomase nimetatud asutuse nimi ja aadress:

Tehnilise dokumentatsiooni koostamine ja sāilitamine.

Johann Weiglhofer

VIKING GmbH

Valmistusaasta ja seerianumbri leiate seadme tübisildilt.

Mödetud muratase:

92,5 dB(A)

Garanteeritud müratase:

93 dB(A)

Langkampfen, 2013-01-02 (AAAA-KK-PP)

VIKING GmbH

Weighlofer

Uurimis- ja tootearendusosakonna
juhataja

19. Tehnilised andmed

ME 339.0 / ME 339.0 C:

Seerianumber 6320

Mootor, liik Elektrimootor

Cleva

AC universaalne

Tuup: mooter

Pinge: 230 V~

Niitmiskorgus 30-70 mm

Niitmiskorgus (ainult

Uhendkuningriigis) 20-70 mm

ME 339.0:

Toodud vibratsionitase vastavalt standardile EN 12096:

Mödetud värtus

a_hw 0,82 m/ sek^2

Ebastabiilsus Khw 0,41 m/sek2

Mōōtmine vastavilt standardile EN 20643

P/L/K 122/42/107 cm

Kaal 14 kg

Mass (ainult

Uhendkuningriigis) 15 kg

ME 339.0 C:

Toodud vibratsionitase vastavalt standardile EN 12096:

Mödetud värtus

a_hw 0,55 m/ sek^2

Ebastabiilsus Khw 0,28 m/sek2

Mööttmine vastavelt standardile EN 20643

P/L/K 128/42/107 cm

Kaal 14 kg

20. Törkeotsing

Vajadusel pörduge Müügiesindusse,
VIKING soovitab VIKINGi Müügiesindust.

Rike.

Mootor ei käivitu.

Voimalik pohjus.

• Puudub vörgupinge.
• Ühendusjuhe/pistik või pistiku
  ühenduslüli või luliti on katki.
• Käivitusnuppu pole vajutatud.
• Mootor on üle koormatud liiga körge vöi niiske rohu tōttu.
• Mootorikaitse on aktiveerunud.
• Niiduki korpus on ummistunud.
• Pistiku kaitse on läbi (GB version).

Abinou.

• Kontrollige kaitset. ( 11.1)
• Kontrollige kaableid/pistikuid/luiliteid voi vahetage need välja (⇒ 11.1)
  Vajutage käivitusnuppu. (⇒ 11.3)
• Arge käivitage mootorit körges rohus, kohandage niitmiskörgust. (⇒ 8.4)
• Laske seadmel jahtuda ( 9.5) .
• Puhastage niitmiskorpust. (⇒ 12.2)
  Vahetage pistiku kaitse. (山)

Rike

Sageli rakenduv vorgukaitse

Voimalik pohjus

• Ebasobiv ühendusjuhe.
  Vörguulekoormus.
• Seade on üle koormatud liiga körge või niiske rohu niitmise tõttu.

Abinōu

• Sobiva ühendusjuhtme kasutamine. ( 11.1)
• Seadme ühendamine teise vooluringi.
• Sobitage niitmiskörgus ja niitmiskiirus niitmistingimustega. (⇒ 8.4)

Rike

Tugev vibratsioon tootamise ajal

Vöimalik pöhjus

• Tera polt on lahti.
• Tera pole tasakaalus.

Abinou

Keerake tera polt kinni. ( 12.6)
- Teritage tera (tasakaalustage) või vahete välja. (⇒ 12.7)

Rike

Kehv lõige, muru muutub kollaseks

Vöimalik pöhjus

• Niitmistera on nuri või kulunud.
• Ettenihkeiirus on niitmiskorgusega vorreldes liiga suur.

Abinōu

• Teritage või vahetage niitmistera välja. (⇒ 12.7)
  Vähendage ettenihkeiirust ja/voi valige oige niitmiskorgus. ( 8.4)

Rike.

Käivitamine on raskendatud või mootori
vöimsus väheneb

Voimalik pohjus.

• Liiga körge või niiske muru niitmine.
• Niiduki korpus on ummistunud.

Abinou.

• Sobitage niitmiskorgus ja niitmiskiirus niitmistingimustega. ( 8.4)
• Puhastage niiduki korpus (puhastamise ajaks tommake vorgupistik valja). ( 12.2)

Rike

Väljaviskekanal on ummistunud

Voimalik pohjus

• Niitmistera on kulunud.
• Liiga körge vöi niiske muru niitmine.

Abinou

Vahetage niitmistera valja. ( 12.7)
- Sobitage niitmiskörgus ja niitmiskiirus niitmistingimustega. (⇒ 8.4)

21. Teenindusplaan

21.1 Üleandmise kinnitus

Madel:

Seerianumber:

Kuupaev:

Järgmine teenindus

Kuupaev:

21.2 Teeninduse kinnitus

Andke hooldustöde korral see

Seal lisatakse vastavatesse ettenähtud

kohtadesse kinnitus teenindustööde

teostamise kohta.

Teeninduse teostamise kuupaev

Järgmise teeninduse kuupaev

Notizen - Notes

Notizen - Notes

Notizen - Notes

Notizen - Notes

0478 121 9917 C
