INSTRUKCJA OBSŁUGI WS721S RYOBI

tłumaczenie instrukcji oryginalnej |

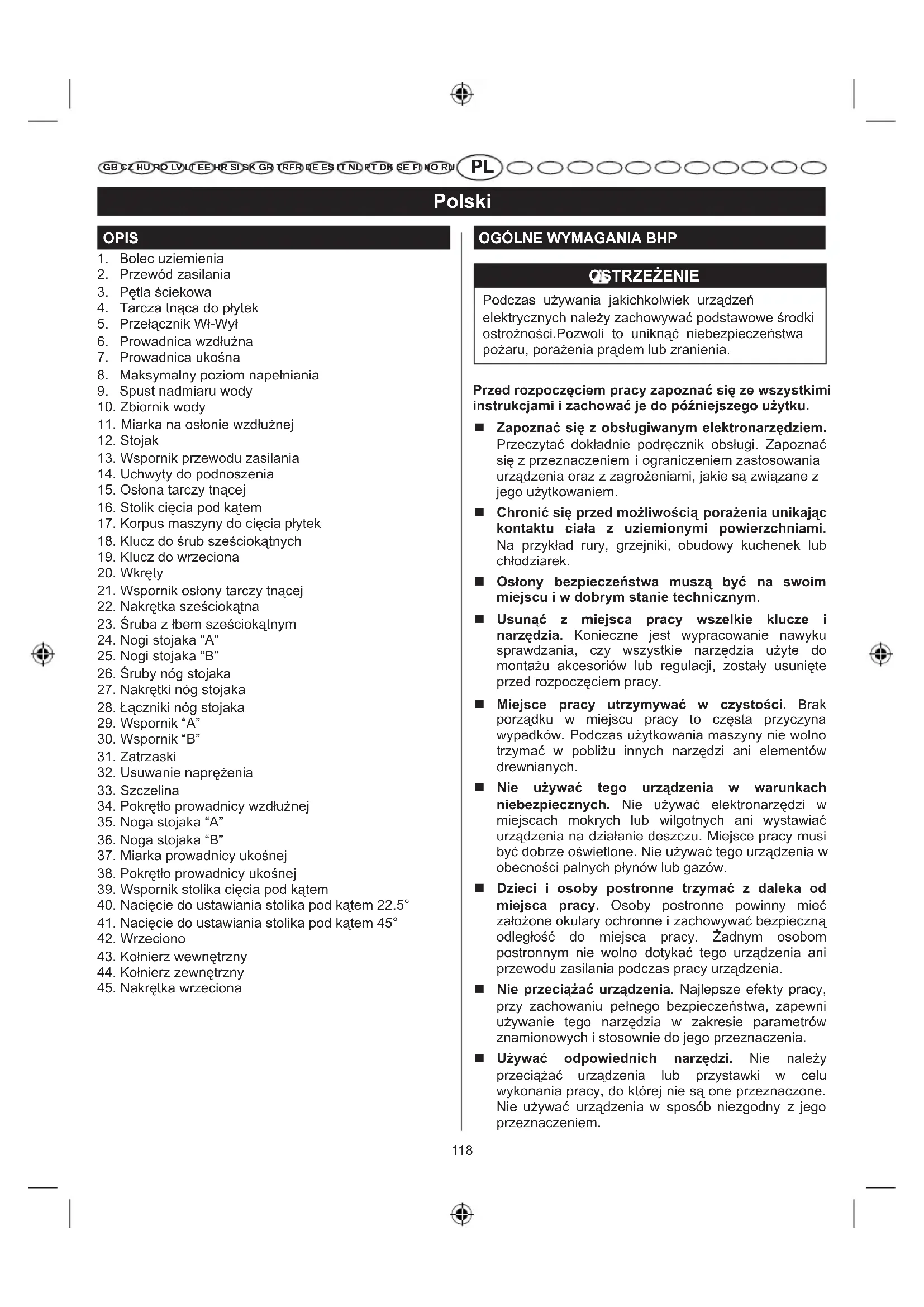

OSTRZEŻENIE Podczas używania jakichkolwiek urządzeń elektrycznych należy zachowywać podstawowe środki ostrożności.Pozwoli to uniknąć niebezpieczeństwa pożaru, porażenia prądem lub zranienia. Przed rozpoczęciem pracy zapoznać się ze wszystkimi instrukcjami i zachować je do późniejszego użytku. Zapoznać się z obsługiwanym elektronarzędziem. Przeczytać dokładnie podręcznik obsługi. Zapoznać się z przeznaczeniem i ograniczeniem zastosowania urządzenia oraz z zagrożeniami, jakie są związane z jego użytkowaniem. Chronić się przed możliwością porażenia unikając kontaktu ciała z uziemionymi powierzchniami. Na przykład rury, grzejniki, obudowy kuchenek lub chłodziarek. Osłony bezpieczeństwa muszą być na swoim miejscu i w dobrym stanie technicznym. Usunąć z miejsca pracy wszelkie klucze i narzędzia. Konieczne jest wypracowanie nawyku sprawdzania, czy wszystkie narzędzia użyte do montażu akcesoriów lub regulacji, zostały usunięte przed rozpoczęciem pracy. Miejsce pracy utrzymywać w czystości. Brak porządku w miejscu pracy to częsta przyczyna wypadków. Podczas użytkowania maszyny nie wolno trzymać w pobliżu innych narzędzi ani elementów drewnianych. Nie używać tego urządzenia w warunkach niebezpiecznych. Nie używać elektronarzędzi w miejscach mokrych lub wilgotnych ani wystawiać urządzenia na działanie deszczu. Miejsce pracy musi być dobrze oświetlone. Nie używać tego urządzenia w obecności palnych płynów lub gazów. Dzieci i osoby postronne trzymać z daleka od miejsca pracy. Osoby postronne powinny mieć założone okulary ochronne i zachowywać bezpieczną odległość do miejsca pracy. Żadnym osobom postronnym nie wolno dotykać tego urządzenia ani przewodu zasilania podczas pracy urządzenia. Nie przeciążać urządzenia. Najlepsze efekty pracy, przy zachowaniu pełnego bezpieczeństwa, zapewni używanie tego narzędzia w zakresie parametrów znamionowych i stosownie do jego przeznaczenia. Używać odpowiednich narzędzi. Nie należy przeciążać urządzenia lub przystawki w celu wykonania pracy, do której nie są one przeznaczone. Nie używać urządzenia w sposób niezgodny z jego przeznaczeniem. OPIS

2. Przewód zasilania

4. Tarcza tnąca do płytek

5. Przełącznik Wł-Wył

6. Prowadnica wzdłużna

7. Prowadnica ukośna

8. Maksymalny poziom napełniania

9. Spust nadmiaru wody

11. Miarka na osłonie wzdłużnej

13. Wspornik przewodu zasilania

14. Uchwyty do podnoszenia

15. Osłona tarczy tnącej

16. Stolik cięcia pod kątem

17. Korpus maszyny do cięcia płytek

18. Klucz do śrub sześciokątnych

19. Klucz do wrzeciona

21. Wspornik osłony tarczy tnącej

22. Nakrętka sześciokątna

23. Śruba z łbem sześciokątnym

27. Nakrętki nóg stojaka

28. Łączniki nóg stojaka

32. Usuwanie naprężenia

34. Pokrętło prowadnicy wzdłużnej

37. Miarka prowadnicy ukośnej

38. Pokrętło prowadnicy ukośnej

39. Wspornik stolika cięcia pod kątem

40. Nacięcie do ustawiania stolika pod kątem 22.5°

41. Nacięcie do ustawiania stolika pod kątem 45°

43. Kołnierz wewnętrzny

44. Kołnierz zewnętrzny

45. Nakrętka wrzeciona119

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU Stosować odpowiednie przedłużacze. Należy upewnić się, że stosowany przedłużacz jest w dobrym stanie technicznym. Stosować przewody zasilające o odpowiedniej obciążalności. Zbyt mały przekrój przewodu zasilania spowoduje spadek napięcia, utratę mocy i przegrzewanie się urządzenia. Należy zakładać odpowiednią odzież ochronną. Nie zakładać luźnego ubioru, rękawiczek, naszyjników ani biżuterii. Mogą zostać one wciągnięte przez ruchome elementy urządzenia. Podczas pracy na zewnątrz pomieszczeń zaleca się zakładać gumowe rękawice i obuwie z podeszwą antypoślizgową (gumową). Długie włosy należy zabezpieczyć odpowiednim nakryciem głowy. Podczas pracy należy mieć założone okulary ochronne z osłonami bocznymi. Zwykłe okulary nie zapewniają odpowiedniej ochrony, NIE są to okulary ochronne. Zabezpieczyć obrabiany przedmiot. Jeśli to możliwe i praktyczne, stosować uchwyty lub zaciski mocujące obrabiany element, bezpieczniej jest mieć obydwie ręce wolne do obsługi urządzenia. Nie sięgać zbyt daleko. Należy cały czas pewnie opierać stopy i utrzymywać równowagę. Narzędzia konserwować z zachowaniem ostrożności. Narzędzia muszą być ostre i czyste – gwarantuje to wydajną i bezpieczną pracę. Przestrzegać instrukcji smarowania i wymiany przystawek i akcesoriów. Systematycznie kontrolować stan przewodów zasilających, a w przypadku stwierdzenia ich uszkodzenia, niezwłocznie dokonać naprawy w autoryzowanym serwisie. Przedłużacze należy systematycznie kontrolować i wymieniać w przypadku uszkodzenia. Rękojeści utrzymywać w czystości.Muszą być zawsze suche, wolne od oleju i smarów. Odłączać nieużywane narzędzia. Gdy urządzenia nie są używane, przed przystąpieniem do naprawy, przed zmianą przystawek lub akcesoriów, ostrzy, noży, osłon itp., należy je odłączyć od zasilania. Przed przystąpieniem do regulacji, serwisu lub konserwacji należy wyjąć wtyczkę z gniazda sieciowego. Unikać możliwości przypadkowego uruchomienia urządzenia. Przed podłączeniem urządzenia do prądu należy upewnić się, że wyłącznik znajduje się w położeniu wyłączonym. Stosować wyłącznie akcesoria zalecane przez producenta. Zapoznać się z podręcznikiem obsługi odnośnie zalecanych akcesoriów. Zastosowanie niewłaściwych akcesoriów grozi zranieniem. Nie wolno stawać na maszynie. Przewrócenie maszyny lub przypadkowy kontakt z tarczą grozi poważnym zranieniem. Kontrolować stan techniczny poszczególnych elementów. Przed użyciem narzędzia, osłony lub innego elementu, który został uszkodzony, należy mieć pewność, że jego zastosowanie nie zmniejszy poziomu bezpieczeństwa i że będzie on funkcjonować poprawnie. Sprawdzić wyrównanie elementów ruchomych, sprawdzić, czy wirują/poruszają się swobodnie, sprawdzić czy nie ma jakichkolwiek uszkodzeń, czy montaż jest poprawny. Należy uwzględnić wszystkie aspekty mające wpływ na bezpieczną prace urządzenia.Uszkodzone elementy należy naprawić lub wymienić w autoryzowanym serwisie, o ile nie podano inaczej w tym podręczniku. Zachowywać prawidłowy kierunek posuwu obrabianego elementu. Dosunąć obrabiany element do tarczy tnącej w kierunku przeciwnym do obrotów tarczy tnącej. Nie wolno zostawiać maszyny podczas pracy bez nadzoru. Wyłączyć zasilanie. Nie zostawiać urządzenia bez nadzoru, aż do całkowitego zatrzymania ruchu tarczy tnącej. Chronić układ oddechowy. W przypadku występowania zapylenia podczas cięcia, zakładać maskę przeciwpyłową lub osłonę na twarz. Chronić słuch. W przypadku dłuższego czasu pracy, zakładać środki ochrony słuchu. Nie uszkodzić przewodu zasilania. Nie ciągnąć za przewód zasilania w celu wyjęcia wtyczki z gniazda sieciowego. Przewód zasilania trzymać z dala od oleju, źródeł ciepła i ostrych krawędzi. Osłona tarczy tnącej powinna być zawsze na swoim miejscu, w dobrym stanie technicznym. Dłonie trzymać z dala od obszaru cięcia. Trzymać dłonie z dala od tarczy tnącej. Nie wolno sięgać pod obrabiany przedmiot, obok tarczy tnącej lub ponad nią, gdy tarcza się obraca. Nie należy próbować usuwać odpadków powstających podczas cięcia, gdy tarcza tnąca się obraca. Po wyłączeniu tarcza tnąca obraca się jeszcze przez pewien czas. Nie używać tego urządzenia w miejscach zagrożonych wybuchem. Iskry wytwarzane podczas pracy sinika mogą spowodować wybuch. Systematycznie kontrolować stan przewodów zasilających. W przypadku stwierdzenia uszkodzenia, niezwłocznie dokonać naprawy w autoryzowanym serwisie. Przedłużacze należy systematycznie kontrolować i wymieniać w przypadku uszkodzenia. Uziemić wszystkie narzędzia. Jeśli maszyna jest wyposażona we wtyczkę z uziemieniem, należy ją podłączyć do gniazda z uziemieniem.120 Polski

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU Sprawdzić ponownie wszystkie nastawy. Przed podłączeniem elektronarzędzia do zasilania należy upewnić się, że tarcza tnąca jest dobrze zamocowana a obrabiany element nie ma kontaktu z tarczą tnącą. MASZYNA DO CIĘCIA PŁYTEK OSTRZEŻENIA

DOTYCZĄCE BEZPIECZEŃSTWA

Obrabiany element należy bezpiecznie dociskać do prowadnicy wzdłużnej lub bloku cięcia pod kątem. Żadna część ciała nie może znaleźć się na linii pracy tarczy tnącej, nie wolno też stać na tej linii. Nie wolno próbować odblokować zakleszczonej tarczy tnącej przed wyłączeniem maszyny i odłączeniem jej od źródła zasilania. Uszkodzony przewód sieciowy powinien zostać wymieniony przez autoryzowany punkt serwisowy, samodzielna wymiana zagraża bezpieczeństwu użytkowania. Unikać wykonywania czynności nieporęcznych i ustawiania dłoni w miejscach, z których mogłyby się nagle ześliznąć w stronę tarczy tnącej. Przed przystąpieniem do użytkowania maszyny należy upewnić się, że w miejscu pracy zapewniono odpowiednie oświetlenie, pozwalające dobrze widzieć wykonywane czynności i że nie znajdują się tam żadne przeszkody, które mogłyby zakłócić bezpieczną obsługę maszyny. Przed odłączeniem od źródła zasilania należy zawsze wyłączać urządzenie na wyłączniku, aby uniknąć przypadkowego uruchomienia po ponownym podłączeniu zasilania. Na urządzeniu powinny znajdować się następujące oznaczenia: y Stosować środki ochrony wzroku. y Stosować osłonę tarczy tnącej zawsze, jeżeli jest to możliwe. y Przed przystąpieniem do naprawy, wymiany tarczy tnącej lub czyszczenia maszyny, należy ją odłączyć od zasilania. y Stosować wyłącznie tarcze tnące o gładkich krawędziach, nie stosować tarcz posiadających otwory, rowki, wyszczerbionych lub zdeformowanych. y Uszkodzoną tarczę tnącą należy wymienić przed przystąpieniem do pracy. y Poziom wody w zbiorniku nie może przekraczać zaznaczonej linii. Zachować ten podręcznik. Należy do niego systematycznie powracać i używać go do przeszkolenia innych osób. Wypożyczając komuś narzędzie, należy dołączyć również ten podręcznik. W razie wątpliwości odnośnie poprawności uziemienia lub trudności ze zrozumieniem instrukcji instalacji uziemienia należy skonsultować się z elektrykiem. Stosować odpowiednie urządzenia elektryczne: trójżyłowe przedłużacze z wtyczką i gniazdem wyposażonymi w uziemienie, pasującymi do gniazda zasilania i wtyczki urządzenia. Nie wolno modyfi kować konstrukcji wtyczki. Jeśli wtyczka nie pasuje do gniazda, należy wezwać elektryka w celu założenia właściwego gniazda. Przechowywać urządzenie w stanie suchym, czystym, wolnym od oleju i smarów. Do czyszczenia używać czystej szmatki. Do czyszczenia tego urządzenia nie używać płynów hamulcowych, benzyny, środków ropopochodnych ani rozpuszczalników. Zachować ostrożność i nie dopuszczać do utraty kontroli nad urządzeniem. Obserwować miejsce pracy i wykonywane czynności, zachować zdrowy rozsądek. Nie kontynuować pracy w przypadku zmęczenia. Nie należy się śpieszyć. Nie używać tego urządzenia, jeśli wyłącznik zasilania nie działa poprawnie. Uszkodzone wyłączniki wymieniać w autoryzowanym punkcie serwisowym. Stosować odpowiednie tarcze tnące. Nie używać tarcz tnących o niewłaściwej średnicy otworu montażowego. Nie używać uszkodzonych lub niewłaściwych podkładek ani nakrętek wrzeciona. Maksymalna zdolność cięcia tego urządzenia to 178 mm. Wszystkie tarcze tnące muszą być wyprodukowane zgodnie z normą EN13236. Nie używać tarczy tnących o niższej prędkości roboczej niż prędkość robocza tego urządzenia. Przed rozpoczęciem cięcia upewnić się, że wszystkie nastawy są zabezpieczone. Podczas pracy nie wolno dotykać tarczy tnącej ani żadnego innego ruchomego elementu. Nie wolno uruchamiać urządzenia, gdy dowolny element obrotowy dotyka obrabianego elementu. Nie wolno używać tego narzędzia będąc pod wpływem lekarstw, alkoholu lub środków odurzających. Do napraw używać wyłącznie oryginalnych części zamiennych. Stosowanie nieoryginalnych części zamiennych może stwarzać zagrożenie dla zdrowia użytkownika lub spowodować uszkodzenie urządzenia. Stosować wyłącznie akcesoria wymienione w tym podręczniku lub dodatkowej dokumentacji. Zastosowanie akcesoriów nie zatwierdzonych przez producenta grozi zranieniem. Instrukcje bezpiecznej obsługi akcesoriów są dołączone do tych akcesoriów.121 Polski

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU Uszkodzony przewód sieciowy powinien zostać wymieniony przez autoryzowany punkt serwisowy, samodzielna wymiana zagraża bezpieczeństwu użytkowania. Wtyczkę należy podłączać wyłącznie do gniazda sieciowego o identycznej kon guracji. Do podłączenia zasilania nie wolno stosować żadnych adapterów (przejściówek). Dla większego bezpieczeństwa i lepszej pewności, wszystkie naprawy powinny być wykonywane w Autoryzowanym Punkcie Serwisowym Ryobi. Do zabezpieczenia obwodów i gniazd zasilających urządzenie należy zastosować wyłącznik różnicowo- prądowy (RCD). Odpowiednie zabezpieczenie zapewniają dostępne w handlu gniazda z zabezpieczeniem RCD. W przypadku stosowania przedłużacza, należy upewnić się, że miejsce połączenia przedłużacza z przewodem zasilania maszyny nie spoczywa na ziemi. Dodatkowe urządzenia należy podłączać do gniazd sieciowych naściennych, nie należy ich podłączać do przedłużaczy zasilających maszynę. Jeśli nie jest dostępne gniazdo z uziemieniem, należy wstrzymać się z użytkowaniem maszyny do czasu wymiany gniazda lub zastosowania dodatkowych środków ochrony. Tego rodzaju elementy zabezpieczające są dostępne u przedstawicieli lokalnych. UMIEJSCOWIENIE MASZYNY Zobacz rysunek 2. Aby uniknąć ryzyka zawilgocenia wtyczki lub gniazda zasilania, maszynę do cięcia płytek należy ustawić z boku gniazda zasilania, nie dopuszczając do ściekania wody do gniazda lub wtyczki. Operator powinien wykonać "pętlę ściekową" na przewodzie zasilającym urządzenie z gniazda sieciowego. "Pętla ściekowa" to część przewodu poniżej poziomu gniazda naściennego lub gniazda przedłużacza, która zapobiega ściekaniu wody wzdłuż przewodu do gniazda zasilania. W przypadku zawilgocenia wtyczki lub gniazda NIE WOLNO wyjmować wtyczki z gniazda. Wyjąć/wyłączyć bezpiecznik zabezpieczający obwód zasilania urządzenia, następnie odłączyć urządzenie i sprawdzić, czy gniazdo zasilania/wtyczka nie są zawilgocone. OSTRZEŻENIE Aby zmniejszyć ryzyko porażenia prądem elektrycznym, wszystkie połączenia muszą być suche i muszą znajdować się nad powierzchnią gruntu. Nie dotykać wtyczki wilgotnymi rękoma.

ZASILANIE PRĄDEM ELEKTRYCZNYM

Urządzenie jest wyposażone w precyzyjny silnik elektryczny. Urządzenie powinno być zasilane prądem przemiennym (AC) o napięciu 220-240 V, 50 Hz (typowe parametry domowych instalacji elektrycznych). Nie wolno podłączać urządzenia do źródła prądu stałego (DC). Znaczny spadek napięcia spowoduje utratę mocy i przegrzewanie się silnika. Jeśli maszyna nie działa po podłączeniu do gniazda zasilania, należy ponownie sprawdzić parametry źródła zasilania.

PRĘDKOŚĆ I PRZEWODY ZASILANIA

Prędkość obrotowa bez obciążenia wynosi około 2,900 obr/min. Prędkość nie jest stała i spada pod obciążeniem lub w przypadku spadku napięcia. Napięcie w instalacji elektrycznej warsztatu jest równie ważne jak moc silnika urządzenia. Linia przeznaczona wyłącznie do zasilania oświetlenia może być nieodpowiednia do zasilania silnika elektronarzędzia. Przewód o obciążalności wystarczającej na krótszym odcinku, może okazać się zbyt słaby w przypadku większej odległości. Linia o obciążalności wystarczającej dla jednego elektronarzędzia może nie mieć obciążalności wystarczającej dla dwóch lub trzech narzędzi.

Zobacz rysunek 1. Urządzenie musi być uziemione. W przypadku usterki lub uszkodzenia urządzenia, uziemienie zapewnia ścieżkę o najmniejszej rezystancji odprowadzającą prąd rzebicia do ziemi, zmniejszając ryzyko porażenia prądem. Urządzenie jest wyposażone w przewód trójżyłowy z wtyczką z uziemieniem. Wtyczka musi być podłączona do odpowiedniego gniazda sieciowego, które zostało poprawnie zamontowane i uziemione zgodnie ze wszystkimi obowiązującymi przepisami lokalnymi. Nie wolno mody kować konstrukcji wtyczki. Jeśli wtyczka nie pasuje do gniazda, należy wezwać elektryka w celu założenia właściwego gniazda. OSTRZEŻENIE Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem elektrycznym. W przypadku konieczności wymiany przewodu zasilania, nie wolno podłączać przewodu uziemienia do styku innego niż bolec uziemienia. Przewód uziemienia powinien być to przewód z izolacją w kolorze zielonym, (czasami z dodatkowymi paskami w kolorze żółtym). W razie wątpliwości odnośnie poprawności uziemienia lub trudności ze zrozumieniem instrukcji instalacji uziemienia należy skonsultować się z elektrykiem. W przypadku uszkodzenia przewodu zasilania, należy go niezwłocznie wymienić.122 Polski

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU Prowadnica ukośna – Prowadnica ukośna jest w pełni regulowana, umożliwiając wykonywanie cięć po przekątnej i cięć ukośnych. Silnik – Urządzenie jest wyposażone w silnik o mocy wystarczającej do wykonywania najcięższych prac. Prowadnica wzdłużna – Prowadnica wzdłużna jest w pełni regulowana, umożliwiając wykonywanie cięć poprzecznych i używanie prowadnicy ukośnej. Stojak maszyny do cięcia płytek – Urządzenie jest dostarczane wraz ze stojakiem, dla zwiększenia jego poręczności i wygody obsługi. Osłona tarczy tnącej – Osłona tarczy tnącej zapobiega rozpryskiwaniu wody i tworzeniu się mgiełki MONTAŻ

1. Zdjąć stolik cięcia pod kątem.

2. Założyć wspornik osłony tarczy tnącej w kształcie litery

L w szczelinę pod stołem, za tarczą tnącą.

3. Wkręcić wkręty w stół oraz przez wspornik osłony

ostrza, a następnie dobrze je dokręcić. UWAGA: Upewnić się, że wspornik osłony tarczy tnącej jest wyrównany względem tarczy tak, że nie koliduje z obrabianym elementem.

4. Wyrównać osłonę tarczy z tarczą tnąca i przesunąć ją

nad wspornikiem. Wyrównać otwory w osłonie tarczy z gniazdem wspornika osłony tarczy. UWAGA: Osłonę tarczy tnącej należy ustawiać poziomo względem stołu i nieco powyżej grubości przecinanej płytki. Osłona tarczy tnącej nie powinna dotykać przecinanej płytki.

5. Przełożyć śrubę z łbem sześciokątnym przez osłonę

tarczy tnącej i wspornik.

6. Wkręcić pokrętło w śrubę i dokręcić na żądanej

7. Założyć z powrotem stolik cięcia pod kątem.

UWAGA: Pokrywa/osłona tarczy jest montowana fabrycznie. Nie rozkręcać maszyny podczas regulacji i konserwacji.

1. Przekręcić pokrętło na prowadnicy wzdłużnej w lewo,

2. Przesunąć prowadnicę wzdłużną na kraj stołu.

PARAMETRY TECHNICZNE Parametry techniczne Napięcie 220 - 240V Moc 500 W Prędkość bez obciążenia 2,900 rpm Waga 15,5 kg (N.W.) Cechy Wymiary stołu 381 mm x 502 mm Wysokość stołu od obudowy do stołu 181 mm Specyfikacja obrabianego materiału Materiał konstrukcyjny stołu stal nierdzewna Materiał konstrukcyjny stojaka rurka stalowa Przystawki do cięcia/zdolność cięcia Średnica tarczy tnącej 178 mm Typ tarczy Diament Średnica wewnętrzna tarczy tnącej 25,4 mm Maksymalna głębokość cięcia 33 mm Zmierzone wartości określone wg EN 61029 A-ważony poziom ciśnienia hałasu L

= 61,0 dB(A) Niepewność pomiaru K 3 dB(A) Zmierzone wartości określone wg EN 61029 A-ważony poziom natężenia hałasu L

= 77,0 dB(A) Niepewność pomiaru K 3 dB(A) ZAPOZNAJ SIĘ Z TĄ MASZYNĄ DO CIĘCIA PŁYTEK Tarcza do cięcia płytek 178 mm – Maszyna jest wyposażona w tarczę do przecinania płytek, o średnicy 178 mm. Stolik cięcia pod kątem – Cięcie pod kątem pionowym 22,5º i 45º wykonuje się przy użyciu stolika cięcia pod kątem. Rękojeści – Urządzenie jest wyposażone w wygodne uchwyty z lewej i prawej strony ułatwiające podnoszenie i przenoszenie.123 Polski

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU

3. Za pomocą miarki znajdującej się z przodu i z tyłu stołu

ustawić prowadnicę wzdłużną na żądaną szerokość cięcia.

4. Dokręcić pokrętło prowadnicy wzdłużnej w prawo, aby

zabezpieczyć prowadnicę na swoim miejscu.

1. Ustawić prowadnicę wzdłużną w żądanym położeniu

2. Przesunąć prowadnicę ukośną na prowadnicę

3. Ustawić żądaną wartość za pomocą miarki kątowej i

dobrze dokręcić pokrętło zabezpieczające. MONTAŻ STOJAKA Zobacz rysunek 8-9. Wsporniki i nogi stojaka mają przypisane odpowiednie symbole ułatwiające montaż. Niezbędne narzędzia: Klucz nastawny lub klucze 13 mm i wkrętak krzyżowy.

1. Nogi stojaka, oznaczone symbolem “A” umieścić w

końcówkach wspornika oznaczonych symbolem “A”. Wygięte końce nóg stojaka powinny być skierowane w stronę od siebie tak, aby ich kształt przypominał literę “V”. Wyrównać otwory na wkręty. Powtórzyć czynności dla drugiego wspornika i nóg oznaczonych symbolem “B”.

2. Umieścić nogi stojaka w łącznikach. Noga stojaka “B”

spoczywa wewnątrz wsporników. Noga stojaka “A” spoczywa po stronie zewnętrznej. Wyrównać otwory w łącznikach z otworami w nogach. Przełożyć wkręty przez otwory.

3. Za pomocą dołączonego klucza uniwersalnego

4. Ustawić stojak na równiej powierzchni i wyrównać

rowki pod maszyną ze wspornikami na stojaku. Ustawić stół na stojaku.

5. Przed rozpoczęciem użytkowania upewnić się, że

maszyna ustawiona jest na równym podłożu a stojak jest stabilny.

1. Zdjąć stolik cięcia pod kątem.

2. Odszukać otwór w dnie zbiornika na wodę.

3. Wcisnąć dokładnie rurkę spustu wody w otwór.

4. Założyć z powrotem stolik cięcia pod kątem.

1. Obrócić maszynę „do góry nogami”.

2. Wyrównać otwory na śruby znajdujące się na

zatrzaskach z otworami na śruby znajdującymi się w dolnej części obudowy maszyny.

3. Włożyć wkręty i dobrze dokręcić.

1. Zdjąć stolik cięcia pod kątem.

2. Napełnić zbiornik czystą wodą z kranu do poziomu linii

zaznaczenia. UWAGA: Spust nadmiaru wody zapobiega przelaniu wody w zbiorniku.

3. Założyć z powrotem stolik cięcia pod kątem.

WYMIANA WODY W ZBIORNIKU

1. Odłączyć maszynę z gniazda sieciowego.

2. Odłączyć rurkę spustu i spuścić wodę do wiadra, nie

dopuszczając do jej rozlania na podłogę lub maszynę.

3. Zużytą wodę należy zutylizować zgodnie z przepisami

lokalnymi. OBSŁUGA OSTRZEŻENIE Nawet po zaznajomieniu się z waszym narzędziem, bądźcie ostrożni. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. OSTRZEŻENIE Kiedy używacie narzędzi, zakładajcie zawsze okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony. W razie nie spełnienia tych wymagań może dojść do odrzutu obcego ciała do oczu, co grozi poważnym skaleczeniem oka. OSTRZEŻENIE Używajcie jedynie części i akcesoriów zalecanych przez producenta tego narzędzia. Używanie niezalecanych części i akcesoriów może pociągnąć za sobą ryzyko poważnych obrażeń ciała.

TESTOWANIE WYŁĄCZNIKA RÓŻNICOWO-

PRĄDOWEGO RCD PRZED UŻYCIEM

1. Podłącz wyłącznik RCD do gniazda zasilania.

2. Naciśnij przycisk resetowania. Kontrolka zasilania

powinna się zaświecić.

3. Naciśnij przycisk testowania. Kontrolka zasilania

powinna zgasnąć. OSTRZEŻENIE: W przypadku niepowodzenia testowania wyłącznika RCD, urządzenia nie należy używać. Skonsultuj się z wykwalifikowanym elektrykiem.

4. Naciśnij przycisk resetowania, aby włączyć wyłącznik124

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU różnicowo-prądowy RCD. ZASTOSOWANIE Dopuszcza się użytkowanie tego produktu w celach wymienionych poniżej: Cięcie w linii prostej, np. cięcie poprzeczne, cięcie wzdłużne, cięcie ukośne, cięcie pod kątem UWAGA: Urządzenie jest przeznaczone do wyłącznie do cięcia glazury, płyt chodnikowych, płyt i innych elementów z kamienia naturalnego. Przełącznik Wł-Wył Maszyna jest wyposażona w łatwodostępny wyłącznik zasilania znajdujący się pod szyną przednią. Aby wyłączyć maszynę: Nacisnąć czerwony przycisk, aby WYŁĄCZYĆ urządzenie (O). Aby włączyć maszynę: Nacisnąć zielony przycisk, aby WŁĄCZYĆ urządzenie (I). Sposób zablokowania maszyny do cięcia płytek: Przy WYŁĄCZONEJ maszynie wyjąć wtyczkę z gniazda zasilania. OSTRZEŻENIE Przed włączeniem wyłącznika i uruchomieniem elektronarzędzia należy ZAWSZE upewnić się, że obrabiany element nie ma kontaktu z tarczą tnącą. W przeciwnym wypadku może dojść do odrzutu maszyny w kierunku operatora i w efekcie do poważnych obrażeń. OSTRZEŻENIE Aby zmniejszyć ryzyko przypadkowego uruchomienia urządzenia, należy pamiętać o przestawieniu wyłącznika w położenie WYŁĄCZONE przed odłączeniem maszyny od źródła zasilania. W przypadku przerwy w zasilaniu lub gdy urządzenia ma nie być używane, należy wyłączyć zasilanie na wyłączniku i wyjąć wtyczkę z gniazda sieciowego. Zapobiegnie to ryzyku przypadkowego uruchomienia urządzenia po przywróceniu zasilania. UŻYWANIE PROWADNICY WZDŁUŻNEJ I

Zobacz rysunek 13. Prowadnica wzdłużna może być stosowana zarówno z lewej jak i z prawej strony tarczy tnącej.

1. Przekręcić pokrętło na prowadnicy wzdłużnej w lewo,

2. Ustawić prowadnicę wzdłużną na żądaną szerokość

cięcia za pomocą miarki znajdującej się z tyłu stołu.

3. Dokręcić pokrętło w prawo, aby zabezpieczyć

prowadnicę na swoim miejscu.

Ustawić prowadnicę wzdłużną w żądanym położeniu i dobrze zabezpieczyć.

1. Przesunąć prowadnicę ukośną na prowadnicę

2. Ustawić żądaną wartość za pomocą miarki kątowej i

dobrze dokręcić pokrętło zabezpieczające.

Należy pamiętać o narysowaniu pisakiem lub ołówkiem linii cięcia na przecinanej płytce. W przypadku płytek o dużym połysku lub trudnych do zaznaczenia, na płytce należy nakleić taśmę malarską i na niej narysować linię. Częstym problemem podczas cięcia płytek jest zbaczanie z wytyczonej linii cięcia. Po zejściu z wyznaczonej linii nie można wymuszać powrotu przez wywieranie siły bocznej na płytkę. Należy wycofać tarczę, i rozpocząć cięcie ponownie, odcinając mały fragment płytki, aż tarcza powróci na wytyczoną linię. Aby uniknąć tego problemu, zawsze tam, gdzie to możliwe w przypadku cięcia poprzecznego stosować prowadnicę wzdłużną, do cięcia ukośnego stosować prowadnicę ukośną i regulowany stolik z prawej strony do cięcia pod kątem. Aby wykonać cięcie poprzeczne Zobacz rysunek 14. Cięcie poprzeczne to cięcie proste pod kątem 90°. Materiał jest podawany do cięcia pod kątem 90° w stosunku do płaszczyzny tarczy tnącej, tarcza jest ustawiona pionowo.

1. Odpowiednim pisakiem lub ołówkiem narysować linię

cięcia na obrabianym elemencie.

2. Ustawić prowadnicę wzdłużną w żądanym położeniu i

dobrze zabezpieczyć.

3. Umieścić obrabiany materiał na stole i dobrze docisnąć

do prowadnicy wzdłużnej.

4. Przed włączeniem zasilania upewnić się, że tarcza

tnąca nie dotyka obrabianego elementu.

5. Włączyć zasilanie.

6. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

7. Dociskając obrabiany element do osłony wzdłużnej,

dosunąć materiał do tarczy tnącej.

8. Na zakończenie operacji cięcia należy WYŁĄCZYĆ

maszynę. Przed przystąpieniem do usuwania przeciętych elementów, odpadów itp. wyłączyć maszynę i odczekać, aż tarcza tnąca zatrzyma się całkowicie.125 Polski

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU Aby wykonać cięcie po przekątnej, pod kątem 45° Zobacz rysunek 15. Cięcie po przekątnej 45°, inaczej nazywane "cięciem między najbardziej odległymi punktami".

1. Odpowiednim pisakiem lub ołówkiem narysować linię

cięcia na obrabianym elemencie.

2. Ustawić prowadnicę wzdłużną na żądaną szerokość

cięcia i dokręcić pokrętło, aby zabezpieczyć prowadnicę na swoim miejscu.

3. Przesunąć prowadnicę ukośną na prowadnicę

4. Ustawić prowadnicę ukośną na wartość 45° za pomocą

miarki i dobrze dokręcić pokrętło zabezpieczające.

5. Przed włączeniem zasilania upewnić się, że tarcza

tnąca nie dotyka obrabianego elementu.

6. Włączyć zasilanie.

7. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

8. Dociskając obrabiany element do prowadnicy ukośnej,

przesuwać materiał wzdłuż osłony wzdłużnej. Dosunąć obrabiany materiał do tarczy tnącej.

9. Na zakończenie operacji cięcia należy WYŁĄCZYĆ

maszynę. Przed przystąpieniem do usuwania przeciętych elementów, odpadów itp. wyłączyć maszynę i odczekać, aż tarcza tnąca zatrzyma się całkowicie. Aby wykonać cięcie ukośne Zobacz rysunek 16. Cięcia ukośne służą do dopasowania obrabianego materiału do naroży wewnętrznych i zewnętrznych oraz innych elementów, w przypadku gdy materiał ma być docięty względem tarczy tnącej pod kątem innym niż 90°. Linia cięcia ukośnego ma tendencję do zbaczania z wyznaczonego kierunku. Można to kontrolować dociskając w sposób pewny obrabiany przedmiot do prowadnicy ukośnej.

1. Odpowiednim pisakiem lub ołówkiem narysować linię

cięcia na obrabianym elemencie.

2. Ustawić prowadnicę wzdłużną na żądaną szerokość

cięcia i dokręcić pokrętło, aby zabezpieczyć prowadnicę na swoim miejscu.

3. Przesunąć prowadnicę ukośną na prowadnicę

4. Ustawić prowadnicę ukośną na żądaną wartość za

pomocą miarki kątowej i dobrze dokręcić pokrętło zabezpieczające.

5. Przed włączeniem zasilania upewnić się, że tarcza

tnąca nie dotyka obrabianego elementu.

6. Włączyć zasilanie.

7. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

8. Dociskając obrabiany element do prowadnicy ukośnej,

przesuwać materiał wzdłuż osłony wzdłużnej. Dosunąć obrabiany materiał do tarczy tnącej.

9. Na zakończenie operacji cięcia należy WYŁĄCZYĆ

maszynę. Przed przystąpieniem do usuwania przeciętych elementów, odpadów itp. wyłączyć maszynę i odczekać, aż tarcza tnąca zatrzyma się całkowicie. Aby wykonać cięcie typu "L" Zobacz rysunek 17. Cięcia typu "L" to cięcia, w których wycina się fragment płytki w celu dopasowania jej do narożnika, szafki lub innego prostokątnego przedmiotu, wykonuje się je jako dwa niezależne cięcia. UWAGA: Nadcinać wyłącznie materiał od spodu płytki.

1. Dociąć obrabiany element do żądanej szerokości

stosując instrukcję cięcia poprzecznego.

2. Ustawić prowadnicę wzdłużną w żądanym położeniu i

dobrze zabezpieczyć.

3. Umieścić obrabiany materiał na stole i dobrze docisnąć

do prowadnicy wzdłużnej.

4. Przed włączeniem zasilania upewnić się, że tarcza

tnąca nie dotyka obrabianego elementu.

5. Włączyć zasilanie.

6. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

7. Dociskając obrabiany element do osłony wzdłużnej,

dosunąć materiał do tarczy tnącej.

8. Cięcia wykonywać odpowiednio głęboko, jednak nie

nacinając płytki zbyt daleko.

9. Wyłączyć zasilanie.

10. Obrócić przecinany element i wykonać cięcie wzdłuż

jednego ze znaczników. Następnie naciąć drugą linię, żądana część płytki powinna zostać oddzielona od reszty.

11. Włączyć zasilanie.

12. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

13. Na zakończenie operacji cięcia należy WYŁĄCZYĆ

maszynę. Przed przystąpieniem do usuwania przeciętych elementów, odpadów itp. wyłączyć maszynę i odczekać, aż tarcza tnąca zatrzyma się całkowicie. Aby wykonać cięcie pod kątem pionowym Zobacz rysunek 18-19. Cięcie pod kątem pionowym 22,5º i 45º wykonuje się przy użyciu stolika cięcia pod kątem.

1. Odpowiednim pisakiem lub ołówkiem narysować linię

cięcia na obrabianym elemencie.

2. Odchylić stolik do cięcia pod kątem.

3. Od spodu stolika cięcia pod kątem rozłożyć dwa

wsporniki stolika pod odpowiednim kątem.

4. Pierwsze nacięcia na wspornikach pozwalają ustawić126

5. Druga grupa nacięć na wspornikach pozwalają

ustawić stolik pod kątem 45°. UWAGA: Przed rozpoczęciem cięcia upewnić się, że stół cięcia pod kątem jest dobrze zablokowany. Rozłożyć wsporniki i ustawić stolik do cięcia pod kątem pionowym do cięcia pod kątem 22,5°, lub 45°.

6. Włączyć zasilanie.

7. Przed przysunięciem obrabianego elementu do tarczy

tnącej odczekać, aż tarcza osiągnie pełną prędkość i zostanie zwilżona.

8. Dociskając obrabiany element do stolika cięcia pod

kątem, dosunąć materiał do tarczy tnącej.

9. Na zakończenie operacji cięcia należy WYŁĄCZYĆ

maszynę. Przed przystąpieniem do usuwania przeciętych elementów, odpadów itp. wyłączyć maszynę i odczekać, aż tarcza tnąca zatrzyma się całkowicie. KONSERWACJA OSTRZEŻENIE Do napraw używać wyłącznie oryginalnych części zamiennych. Stosowanie nieoryginalnych części zamiennych może stwarzać zagrożenie dla zdrowia użytkownika lub spowodować uszkodzenie urządzenia. OSTRZEŻENIE Podczas użytkowania elektronarzędzi lub wydmuchiwania pyłu należy zawsze nosić okulary ochronne z osłonami bocznymi. Jeśli wykonywanej pracy towarzyszy powstawanie pyłu, należy również stosować maskę przeciwpyłową. OSTRZEŻENIE Uszkodzony przewód sieciowy powinien zostać wymieniony przez autoryzowany punkt serwisowy, samodzielna wymiana zagraża bezpieczeństwu użytkowania. OSTRZEŻENIE Dla większego bezpieczeństwa i lepszej pewności, wszystkie naprawy powinny być wykonywane w Autoryzowanym Punkcie Serwisowym Ryobi.

OGÓLNE CZYNNOŚCI KONSERWACYJNE

Nie stosować rozpuszczalników do czyszczenia elementów plastikowych. Większość plastików jest wrażliwa na rozmaite rozpuszczalniki dostępne w handlu i może ulec uszkodzeniu na skutek ich stosowania. Pył, kurz, środki smarujące, tłuszcz itd. powinny być usuwane za pomocą czystych szmatek. OSTRZEŻENIE Elementy plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Te produkty chemiczne zawierają substancje, które mogłyby uszkodzić, osłabić lub zniszczyć plastik, co mogłoby spowodować poważne zranienie. Smarowanie Wszystkie łożyska urządzenia zostały nasmarowane odpowiednią ilością smaru o wysokiej jakości, który powinien zapewnić odpowiednie smarowanie tych części przez cały okres żywotności urządzenia. Tarcza tnąca do płytek Aby zapewnić najwyższą wydajność i bezpieczeństwo, zaleca się używać tarczy tnącej o średnicy 178 mm, takiej jak znajdująca się w zestawie. Dodatkowe tarcze tnące identycznej jakości są dostępne u sprzedawcy tego urządzenia. OSTRZEŻENIE Nie używać tarcz o niższej prędkości roboczej niż prędkość robocza tego urządzenia (bez obciążenia). W przeciwnym wypadku może dojść do poważnych obrażeń. Nie używać tarcz posiadających pęknięcia, wyszczerbionych lub zdeformowanych. WYMIANA TARCZY TNĄCEJ DO PŁYTEK Zobacz rysunek 20. OSTRZEŻENIE Maksymalna średnica tarczy tnącej stosowanej w tym urządzeniu to 178 mm. Nie wolno stosować zbyt grubych tarcz tnących, kołnierz tarczy musi mieścić się na spłaszczeniu wrzeciona. Większe tarcze tnące będą kolidować z osłoną tarczy, grubsze tarcze uniemożliwią prawidłowe zabezpieczenie tarczy na wrzecionie za pomocą śruby. Każda z tych sytuacji może doprowadzić do poważnego wypadku i spowodować poważne obrażenia.

1. Odłączyć maszynę z gniazda sieciowego.

2. Zdjąć stolik cięcia pod kątem.

3. Założyć klucz sześciokątny na nakrętkę wrzeciona tarczy

tnącej. Drugą ręką założyć klucz na nakrętkę wrzeciona.

4. Przytrzymać dobrze klucz wrzeciona, aby nie dopuścić

do obrotu tarczy tnącej. Przekręcić nakrętkę wrzeciona w lewo, aby ją poluzować.

5. Zdjąć nakrętkę wrzeciona, kołnierz zewnętrzny i tarczę

6. Przetrzeć kołnierz wewnętrzny tarczy tnącej szmatką127

GB CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU z odrobiną oleju w miejscu styku kołnierza z tarczą. OSTRZEŻENIE Jeśli podkładka wewnętrzna tarczy tnącej była zdejmowana, należy ją założyć przed założeniem tarczy tnącej. W przeciwnym wypadku tarcza nie będzie prawidłowo zamocowana, co grozi wypadkiem. Nie używać tarcz posiadających otwory, rowki, wyszczerbionych lub zdeformowanych.

7. Założyć tarczę tnącą na wrzeciono tak, aby strzałki na

tarczy skierowane były w lewo.

8. Założyć z powrotem zewnętrzny kołnierz tarczy tnącej.

Podwójne spłaszczenia “D” na kołnierzu tarczy tnącej muszą być wyrównane ze spłaszczeniami na wrzecionie.

9. Stosując klucz do tarczy i klucz do wrzeciona dobrze

dokręcić nakrętkę wrzeciona.

10. Założyć z powrotem stolik cięcia pod kątem.

OCHRONA ŚRODOWISKA Surowce należy oddawać do recyklingu zamiast wyrzucać je na śmieci. Z myślą o ochronie środowiska, narzędzie, akcesoria i opakowania powinny być sortowane. SYMBOL Alarm bezpieczeństwa Zgodność CE Zgodność GOST-R Przed uruchomieniem produktu należy dokładnie przeczytać te instrukcje. Zawsze nosić okulary ochronne. Stosować środki ochrony słuchu Zakładać rękawice ochronne NIEBEZPIECZEŃSTWO! Tarcza tnąca powinna być ostra Uwaga! Ryzyko przecięcia Nie wystawiać urządzenia na działanie deszczu ani nie używać go w miejscach o dużej wilgotności. Nie wystawiać urządzenia na działanie deszczu ani nie używać go w miejscach o dużej wilgotności. Maszyna przeznaczona jest do pracy z tarczą diamentową o pełnym obwodzie. Kierunek obrotów ostrza Diamentowa tarcza tnąca Średnica tarczy tnącej Średnica trzpień tarczy tnącej Masa netto Głębokość cięcia (Maks.) Szerokość frezowania (Maks.) Szerokość skośna cięcia (Maks.) Oddać do recyklingu Zużyte produkty elektryczne nie powinny być utylizowane z odpadami domowymi. Prosimy poddawać recyklingowi w odpowiednich miejscach. Informacje o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.128 Čeština

1. Okres gwarancji wynosi 24 miesiące dla konsumentów i rozpoczyna

się w dniu, w którym produkt został zakupiony. Ta data musi być udokumentowana przez fakturę lub inny dowód zakupu. Produkt został zaprojektowany i jest przeznaczony wyłącznie do użytku konsumenckiego i prywatnego. W związku z tym gwarancja nie jest udzielana w przypadku zastosowań profesjonalnych i komercyjnych.

2. Nie ma, w niektórych przypadkach (promocja tj. zakres narzędzi), możliwość

przedłużenia okresu gwarancji w okresie opisanym powyżej przy rejestracji na stronie internetowej www.ryobitools.eu. Kwalifikowalność narzędzia jest wyraźnie określona w sklepach oraz/lub na opakowaniu. Użytkownik końcowy musi zarejestrować swoje nowo zakupione narzędzia online w ciągu 8 dni od daty zakupu. Użytkownik końcowy może zarejestrować się w celu rozszerzenia gwarancji w swoim kraju zamieszkania, jeśli jest on wymieniony w formularzu rejestracji online, kiedy ta opcja jest ważna. Ponadto użytkownicy końcowi muszą wyrazić zgodę na przechowywanie danych, które są wymagane do zalogowania online oraz muszą zaakceptować regulamin. Otrzymanie potwierdzenia rejestracji, które jest wysyłane na adres e-mail oraz oryginalna faktura z podaną datą zakupu będą służyć jako dowód przedłużonej gwarancji. Twoje prawa ustawowe pozostają nienaruszone.

3. Gwarancja obejmuje wszystkie wady produktu w okresie gwarancyjnym,

spowodowane usterkami w wykonaniu lub materiale w chwili nabycia. Gwarancja jest ograniczona do naprawy oraz/lub wymiany i nie obejmuje żadnych innych obowiązków w tym m.in. odpowiedzialności za szkody przypadkowe lub wtórne. Gwarancja nie jest ważna, jeśli produkt był użytkowany w niewłaściwy sposób, był wykorzystywane w sposób niezgodny z instrukcją obsługi lub był nieprawidłowo podłączony. Ta gwarancja nie obejmuje: – uszkodzenia produktu, które jest wynikiem nieprawidłowej konserwacji – produktu, który został przerobiony lub zmodyfikowany – produktu, w którym zniekształcono, zmieniono lub usunięto oryginalne oznaczenia (nazwę handlową, numer seryjny) – uszkodzeń spowodowanych nieprzestrzeganiem instrukcji obsługi – produktu bez certyfikatu CE – produktu, który był naprawiany przez niewykwalifikowaną osobę lub bez uprzedniej autoryzacji firmy Techtronic Industries – produktu podłączonego do nieprawidłowego źródła zasilania (natężenie, napięcie, częstotliwość) – uszkodzeń spowodowanych przez przez czynniki zewnętrzne (chemiczne, fizyczne, uderzenia) lub obce substancje – normalnego zużycia części zamiennych – niewłaściwego użytkowania, przeciążenia narzędzia – stosowania niezatwierdzonych akcesoriów lub części – gaźnika po 6 miesiącach, regulacji gaźnika po 6 miesiącach – akcesoriów do elektronarzędzi dostarczonych z narzędziem lub zakupionych osobno. Takie wykluczenia obejmują m.in. bity śrubokręta, wiertła, tarcze ścierne, papier ścierny i ostrza, prowadnicę ukośną – elementów (części i akcesoriów) podlegających naturalnemu zużyciu, w tym m.in. szczotek, uchwytów, przewodu zasilającego, dodatkowego uchwytu, tarczy ściernej, torby na pył, przewodu wyrzutu pyłu

4. W celu serwisowania produkt należy wysłać lub okazać w autoryzowanym

centrum serwisowym RYOBI wymienionym dla każdego kraju na poniższej liście adresów stacji serwisowych. W niektórych krajach lokalny dealer rmy RYOBI zobowiązuje się wysłać produkt do centrum serwisowego rmy RYOBI. W przypadku wysyłki produktu do centrum serwisowego RYOBI, produkt należy dobrze zapakować, bez umieszczania żadnych niebezpiecznych rzeczy, tj. paliwa i oznaczyć adresem nadawcy oraz krótkim opisem usterki.

5. Naprawa/wymiana w ramach tej gwarancji jest bezpłatna. Nie stanowi

to przedłużenia lub nowego rozpoczęcia okresu gwarancji. Wymieniane części lub narzędzia stają się naszą własnością. W niektórych krajach koszty wysyłki lub pocztowe będą musiały być opłacone przez nadawcę.

6. Ta gwarancja obowiązuje na terytorium Wspólnoty Europejskiej, Szwajcarii,

Islandii, Norwegii, Liechtenstein, Turcji i Rosji. Poza tymi obszarami należy skontaktować się z autoryzowanym dealerem RYOBI aby sprawdzić, czy dostępna jest jeszcze inna gwarancja autOrYZOwaNY PuNKt SErwISOwY Najbliższy autoryzowany punkt serwisowy można wyszukać w witrynie internetowej http://uk.ryobitools.eu/service-agents-ryobi.htm.

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Niniejszym deklarujemy, że produkty Maszyna do cięcia płytek ze składanym stojakiem Numer modelu: WS721S Zakres numerów seryjnych: 44416701000001 - 44416701999999 jest zgodny z następującymi dyrektywami europejskimi i zharmonizowanymi normami 2006/42/EC, 2004/108/EC, 2011/65/EU, EN61029-1:2009+A11:2010; EN55014-1:2006+A1:2009+A2:2011; EN55014-2:1997+A1:2001+A2:2008; EN61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008

Andrew John Eyre (BEng, CEng, MIET) Wiceprezes ds. Zgodności Prawnej i Bezpieczeństwa Winnenden, Apr. 30, 2013 Osoba upoważniona do sporządzenia dokumentu technicznego: Alexander Krug, Dyrektor Zarządzający Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
