Produkttype	Elektrisk sag (fliseskjærer)
Merke	RYOBI
Modell	WS721S
Spenning	220-240 V AC
Frekvens	50 Hz
Effekt	500 W
Tomgangshastighet	2 900 o/min
Nettovekt (N.W.)	15,5 kg
Bordstørrelse	381 mm x 502 mm
Bordhøyde	181 mm
Bordmateriale	Rustfritt stål
Benmateriale	Stålrør
Kappeskivens diameter	178 mm
Skivens boring	25,4 mm
Skivetype	Diamant (kontinuerlig kant)
Maks skjæredybde	33 mm
Avfasingsvinkler	22,5° og 45°
Vanntank	Med overløp, fyll til merket
Lydtrykknivå (LpA)	61,0 dB(A) (usikkerhet K=3 dB(A))
Lydeffektnivå (LwA)	77,0 dB(A) (usikkerhet K=3 dB(A))
Innebygd jordfeilbryter	Ja, med test før bruk
Garanti	24 måneder (forlengelse mulig via nettpåmelding)

Ofte stilte spørsmål - WS721S RYOBI

Hvordan skifter jeg kappeskiven på RYOBI WS721S?

Koble fra strømmen, fjern gjæringsbordet, sett sekskantnøkkelen på spindelmutteren og spindelnøkkelen på spindelen. Drei mutteren mot klokken, fjern mutteren, ytre flens og skiven. Monter den nye skiven (piler mot klokken), sett tilbake ytre flens og stram mutteren godt. Se figur 20 i håndboken.

Hvordan fyller jeg vanntanken?

Fjern gjæringsbordet, hell rent vann opp til fyllestreken i tanken. Overløpet forhindrer overfylling. Sett bordet tilbake. Fyll aldri over streken.

Hvilke typer kutt kan jeg gjøre med denne sagen?

Du kan gjøre rette kutt (90°), gjæringskutt (ulike vinkler), avfasingskutt (22,5° og 45°), langekutt og L-kutt. Bruk kappeguiden og gjæringsanlegget for nøyaktighet.

Hvordan justerer jeg gjæringsanlegget?

Løsne knappen på kappeguiden, still guiden til ønsket bredde, og stram. Skyv gjæringsanlegget forfra på kappeguiden, still vinkelen med graderskalaen og stram knappen på gjæringsanlegget.

Hva gjør jeg hvis kappeskiven setter seg fast?

Forsøk aldri å løsne skiven uten å ha stoppet og koblet fra strømmen. Vent til skiven har stoppet helt, fjern deretter det fastklemte materialet forsiktig. Kontroller at skiven ikke er skadet før du starter på nytt.

Hvordan vedlikeholder jeg fliseskjæreren?

Rengjør plastdelene med en ren klut (ikke løsemidler). Lagrene er smurt for livstid. Kontroller strømledningen regelmessig. For reparasjoner, kontakt et autorisert Ryobi-servicesenter.

Hva er effekten og spenningen til apparatet?

RYOBI WS721S fungerer med 220-240 V AC, 50 Hz og en effekt på 500 W. Tomgangshastigheten er 2 900 o/min.

Kan jeg bruke en kappeskive med annen diameter?

Nei, bruk kun skiver med 178 mm diameter og boring på 25,4 mm. Større eller tykkere skiver kan skade apparatet eller forårsake ulykker.

Hvordan tester jeg jordfeilbryteren før bruk?

Koble til apparatet, trykk på testknappen på bryteren. Strømindikatoren skal slukke. Trykk deretter på nullstilling. Hvis testen mislykkes, ikke bruk verktøyet og kontakt en kvalifisert elektriker.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hørselsvern. Hold hendene unna kappeskiven. Bruk skivevernet. Koble fra apparatet før vedlikehold. Ikke bruk løse klær og bind opp langt hår.

BRUKSANVISNING WS721S RYOBI

Skaering etter en rett linje, som tverskaering, geringsnitt, lengdeskaering og smigskaering

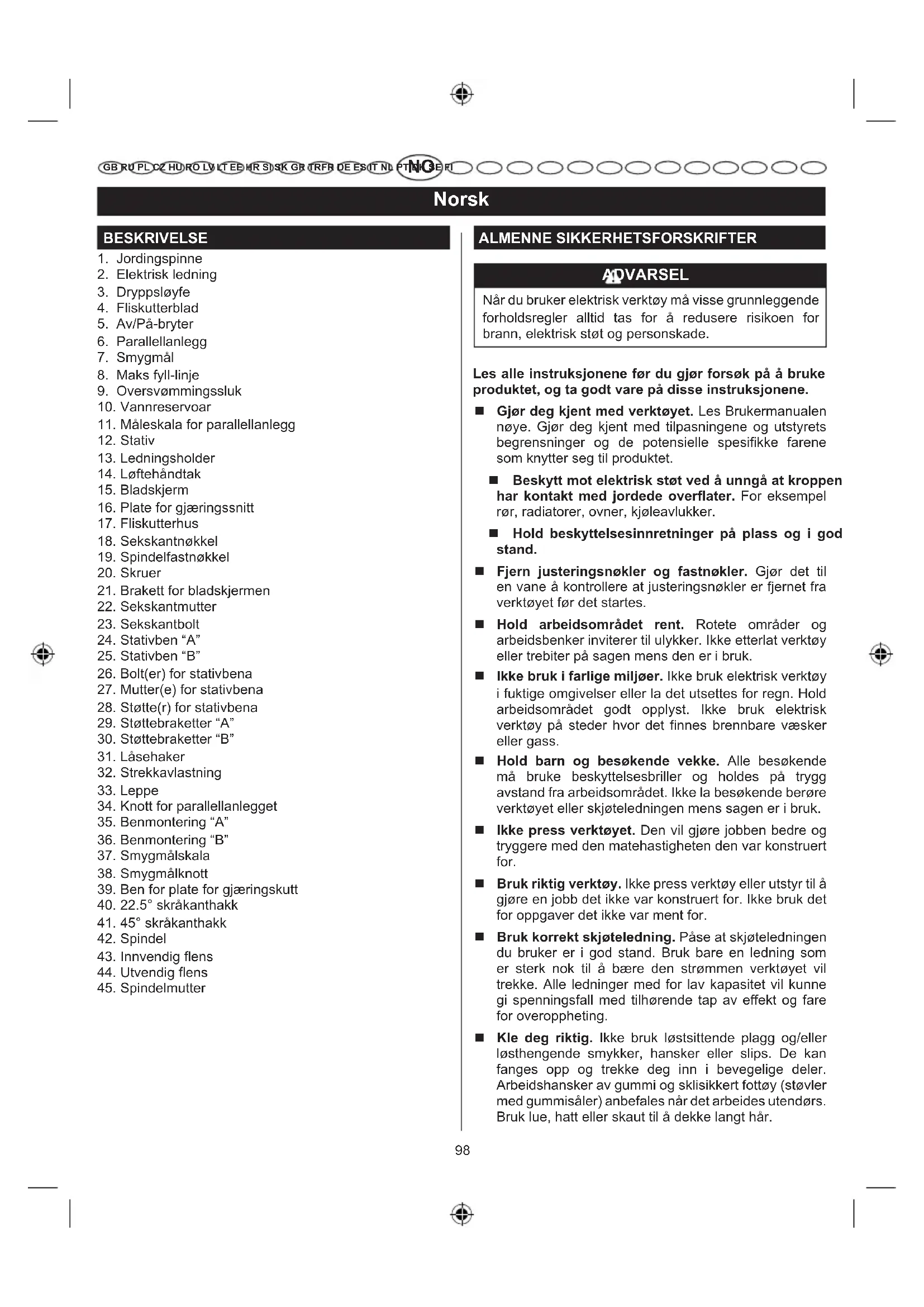

Når du bruker elektrisk verktøy, må visse grunnleggende forholdsregler alltid tas for å redusere risikoen for brann, elektrisk støt og personskade.

Les alle instruksjonene før du gjør forsøk på å bruke produktet, og ta godt vare på disse instruksjonene.

Gjør deg kjent med verktøyet. Les brukermanualen nøye. Gjør deg kjent med tilpasningene og utstyrets begrensninger og de potensielle spesifikke farene som knytter seg til produktet. Beskytt mot elektrisk støt ved å unngå at kroppen har kontakt med jordede overflater. For eksempel rør, radiatorer, owner, kjøleavlukker. Hold beskyttelsesinnretninger på plass og i god stand. Fjern justeringsnøkler og fastnøkler. Gjør det til en vane å kontrollere at justeringsnøkler er fjernet fra verktøyet før det startes. Hold arbeidsområdet rent. Rotete områder og arbeidsbenker inviterer til ulykker. Ikke etterlat verktøy eller trebiter på sagen mens den er i bruk. Ikke bruk i farlige miljøer. Ikke bruk elektrisk verktøy i fuktige omgivelser eller la det utsettes for regn. Hold arbeidsområdet godt opplyst. Ikke bruk elektrisk verktøy på steder hvor det finnes brennbare væsker eller gass. Hold barn og besøkende vekke. Alle besøkende må bruke beskyttelsesbriller og holdes på trygg avstand fra arbeidsområdet. Ikke la besøkende berøre verktøyet eller skjøteledningen mens sagen er i bruk. ■ Ikke press verktøyet. Den vil gjøre jobben bedre og tryggere med den matehastigheten den var konstruert for. ■ Bruk riktig verktøy. Ikke press verktøy eller utstyr til å gjøre en jobb det ikke var konstruert for. Ikke bruk det for oppgaver det ikke var ment for. ■ Bruk korrekt skjøteledning. Pass på at skjøteledningen du bruker er i god stand. Bruk bare en ledning som er sterk nok til å bære den strømmen verktøyet vil trekke. Alle ledninger med for lav kapasitet vil kunne gi spenningsfall med tilhørende tap av effekt og fare for overoppheting. Kle deg riktig. Ikke bruk løstsittende plagg og/eller løsthengende smykker, hansker eller slips. De kan fanges opp og trekke deg inn i bevegelige deler. Arbeidshansker av gummi og sklisikkert fottøy (støvler med gummisåler) anbefales når det arbeides utendørs. Bruk lue, hatt eller skaut til å dekke langt hår.

Norsk

■ Bruk alltid vernebriller med sidebeskyttelse. Vanlige briller motstår bare støt rett forfra; de har IKKE sikkerhetsglass. Trygt arbeid. Bruk en klemme eller tvinge til å holde arbeidsstykket på plass der det er praktisk mulig, det er tryggere enn å bruke hånden og frigjør begge hendene til å betjene verktøyet. Ikke strekk deg. Sørg for godt fotfeste og god balanse til enhver tid. Vedlikehold verktøyet med omtanke. Hold verktøyet skarpt og rent for bedre og tryggere ytelser. Følg instruksjonene for smøring og skifte av tilbehør. Inspiser verktøyets strømledning regelmessig og sørg for at den skiftes ved et autorisert servicesenter dersom den er skadet. Inspiser regelmessig eventuell skjøteledning og skift dersom den har skader. Hold håndtak tørre, rene og fri for olje og fett. ■ Frakoble verktøyet. Når verktøyet ikke er i bruk, før servicearbeid eller når det skiftes tilkoblet utstyr, blader, bits m.v., må alt verktøy være frakoblet. Ta støpselet ut av stikkontakten før det foretas justeringer, service eller vedlikehold. Unngå utilsiktet start. Vær sikker på at verktøyet er slått av før det kobles til strømnettet. ■ Bruk sikkerhetsutstyr. Se brukermanualen for anbefalt tilbehør. Bruken av upassende tilbehør kan føre til fare for personskade. Stå aldri på verktøyet. Alvorlig skade kan oppstå dersom verktøyet velter eller man får kontakt med kutteverktøyet. Se etter deler som er skadet. Før ytterligere bruk av verktøyet må et deksel eller en annen del som er skadet undersøkes nøye for å avgjøre om det vil utføre sin tiltenkte oppgave på en tilfredsstillende måte. Kontroller innrettingen av bevegelige deler, at alle bevegelige deler løper fritt, at alle deler er hele og riktig montert, og at det ikke finnes forhold som kan påvirke bruken av verktøyet. Et deksel eller annen del som er skadet må erstattes eller repareres på en tilfredsstillende måte av et autorisert servicesenter for å unngå fare for personskade. ■ Bruk korrekt retning på matingen. Før arbeidsstykket mot kutterbladet kun mot bladets rotasjonsretning. La aldri sagen gå uten betjening. Slå av strømmen. Ikke forlat verktøyet før det har stoppet helt. ■ Beskytt lungene dine. Bruk støvmaske dersom kuttingen medfører mye støv. ■ Beskytt hørselen din. Bruk hørselvern ved sammenhengende langvarig bruk. Ikke misbruk den elektriske ledningen. Trekk aldri i ledningen for å frigjøre støpselet fra kontakten. Hold ledningen vekk fra varme, olje og skarpe kanter.

Sørg alltid for at bladskjermen er på plass og i god stand. Hold ledningen vekk fra arbeidsområdet. Hold hendene vekk fra bladet. Ikke ta under verktøyet eller rundt eller over bladet mens bladet roterer. Ikke gjør forsøk på å fjerne avkuttet materiale mens bladet fortsatt er i bevegelse. ■ Bladet fortsetter å bevege seg etter at motoren er slått av. ■ Bruk aldri verktøyet i en eksplosiv atmosfære. Normale gnister fra motoren kan antenne gasser. ■ Inspiser verktøyets strømledning regelmessig. Hvis skadet, sørg for reparasjon av en kvalifisert servicetekniker ved et autorisert servicesenter. ■ Inspiser regelmessig eventuell skjøteledning og skift den dersom den har skader. Sørg for at alt verktøy er jordet. Hvis verktøyet er utstyrt med jordet støpsel skal det kobles til en jordet kontakt. Spør en kvalifisert elektriker dersom jordingsinstruksjonene ikke er fullstendig forstått, eller dersom du er i tvil om hvorvidt verktøyet er tilfredsstillende jordet. ■ Bruk bare korrekt elektrisk utstyr: 3-leder skjøteledning som har jordet støpsel og jordet kontakt som muliggjør tilkobling med verktøyets støpsel. Ikke foreta endringer på det medfølgende støpselet. Hvis støpselet ikke lar seg koble til kontakten, sørg for at et passende støpsel blir montert av en kvalifisert elektriker. Hold verktøyet tørt, rent og fritt for olje og fett. Bruk alltid en ren klut når det skal rengjøres. Bruk aldri fremseveske, bensin, petroleumsbaserte produkter eller oppløsningsmidler for å rengjøre verktøyet. Vær våken og behold kontrollen. Se hva du gjør og bruk fornuft. Ikke bruk verktøyet når du er trett. Ikke forhast deg. Ikke bruk verktøyet hvis bryteren ikke slår det på og av. Sørg for at ødelagte brytere blir skiftet ved et autorisert servicesenter. ■ Bruk bare korrekte sagblader. Ikke bruk blad med feil størrelse på senterhullet. Bruk aldri pakninger eller spindelmuttere som er ødelagte eller ukorrekte. Den maksimale bladkapasiteten på din sag er 178 mm. Alle blader som brukes må være produsert i henhold til EN13236. Bruk aldri et kappeblad med lavere hastighetsgradering enn det som angis for verktøyet. Før kappingen begynner må det passes på at alle innstillinger er sikret. ■ Berør aldri bladet eller noen annen bevegelig del mens sagen er i bruk.

Norsk

Start aldri sagen mens noen roterende komponenter har kontakt med arbeidsstykker. Ikke bruk verktøyet hvis du er under påvirkning av narkotiske stoffer, alkohol eller medisin som kan påvirke din balanse og/eller dømmekraft. For servicearbeid, bruk kun originale reservedeler tilsvarende den som skiftes. Bruk av andre deler kan skape fare eller føre til skade på produktet. ■ Bruk bare anbefalt tilbehør som er listet opp i tilleggene. Bruk av tilbehør som ikke er listet opp kan føre til risiko for personskade. Instruksjoner for trygg bruk av tilbehøret følger med tilbehøret. Dobbeltsjekk alle innstillinger. Pass på at bladet er forsvarlig festet og at det ikke har kontakt med noen del av sagen eller arbeidsstykket før det kobles til strømnettet.

SIKKERHETSADVARSEL FLISSAG

Sørg for at arbeidsstykket er godt presset mot parallellanlegget eller gjæringsblokken. Stå aldri eller ha noen del av kroppen på linje med bladets bane. Gjør aldri forsøk på å frigjøre et blokkert blad uten først å ha slått av sagen og trukket ut den elektriske ledningen. Hvis strømledningen skades, må den kun erstattes av produsenten eller et autorisert servicesenter for å unngå risiko. Unngå ubekvemme operasjoner og håndstillinger hvor en uventet glipp kan føre til at hånden får kontakt med kutteverktøyet. Sørg for at arbeidsstedet er godt opplyst for å kunne se arbeidet og at ingen hindring vil kunne påvirke sikkerheten før det utføres noe arbeid med sagen. ■ Skru alltid av sagen før den elektriske ledningen trekkes ut for å unngå utilsiktet start når det igjen settes strøm til sagen. Dette verktøyet skal ha følgende merker:

• Bruk øyebeskyttelse.
• Bruk bladskjermen for alle de arbeidsoperasjoner der den kan brukes.
• Trekk ut strømkabelen for servicearbeid, når det skiftes kutteblader og ved rengjøring.
• Bruk kun blader med jevne kanter, fri for åpninger, spor eller tenner. Erstatt ødelagte blader før arbeidet påbegynnes.
• Ikke fyll vannbadet over fyllelinjen for vann.

Ta vare på disse instruksjonene. Les dem regelmessig og bruk dem for å instruere andre brukere. Hvis du låner noen dette verktøyet, la dem også få

låne brukermanualen.

ELEKTRISK FORBINDELSE

Dette produktet drives av en presisjonsbygget elektrisk motor. Den skal kobles til et strømuttak som har 220-240V (normal husholdningsstrøm), 50 Hz. Ikke bruk verktøyet med likestrøm (DC). Et betydelig spenningstap vil føre til tap av effekt og at motoren overopphetes. Hvis produktet ikke virker når det kobles til strømnettet, dobbeltsjekk det elektriske anlegget.

HASTIGHET OG KABLING

Hastigheten uten belastning på sagen er ca. 2 900 o/min. Denne hastigheten er ikke konstant og vil synke ved belastning eller ved lavere spenning. Med hensyn til spenning er kablingen like viktig som motorens nominelle effekt. En strømkrets som kun er ment for lamper, kan ikke bære et elektrisk verktøy på en tilfredsstillende måte. Ledning som har styrke nok for en kort avstand, vil kunne være for svak for en lengre avstand. En krets som kan levere strøm til ett elektrisk verktøy, vil nødvendigvis kunne levere strøm til flere tre verktøyer.

For større sikkerhet og pålitelighet skal alle reparasjoner foretas av et godkjent Ryobi serviceverksted.

Kretsen(e) eller kontakten(e) som benyttes til sagen, bør utstyres med beskyttelse mot reststrøm (RCD). Kontakter er tilgjengelige med innebygget jordfeilbryter og kan brukes for denne graden av sikkerhet.

For å unngå at verktøyets støpsel eller kontakten blir våt, bør sagen plasseres til siden for den veggmonterte kontakten for å hindre at vann drypper på kontakten eller støpselet. Operatøren bør lage en dryppløkke på ledningen som forbinder sagen til det elektriske uttaket. "Dryppløkken" er en del av den elektriske ledningen under nivået for strømuttaket, eller kontakten, dersom det brukes en skjøteledning, for å hindre at vannet følger ledningen og kommer i kontakt med strømuttaket.

Hvis støpselet eller kontakten blir våt, IKKE trekk ut støpselet. Ta ut sikringen eller kretsbryteren som leverer strøm til verktøyet, hvoretter støpselet trekkes ut og det undersøkes om det finnes vann i kontakten.

ADVARSEL

Sørg for at alle elektriske forbindelser er tørre og hevet opp fra gulvet eller bakken for å redusere risikoen for elektrisk støt. Ikke berør støpselet med våte hender.

SPESIFIKASJONER

Produktspesifikasjoner
Spenning	220 - 240V
Effekt	500 W
Hastighet ubelastet	2,900 rpm
Vekt	15,5 kg (N.W.)
Funksjoner
Bordstørrelse	381 mm x 502 mm

Bordhøyde fra skap til bord	181 mm
Materialspesifikasjoner
Bordmaterialie Rustfritt/Stål
Stand-materiell Stålrør
Kutteverktøy/Kapasitet
Bladdiameter 178 mm
Bladtype Diamond
Bladets innvendige diameter 25,4 mm
Maks kuttdybde 33 mm
Målle verdier i samsvar med EN 61029 A-vektet Iydtrykknivå L Usikkerhet K 3 dB(A)	pA=61,0 dB(A)
Målle verdier i samsvar med EN 61029 A-vektet Iyd-effektnivå Usikkerhet K 3 dB(A)	LwA=77,0 dB(A)

GJØR DEG KJENT MED FLISKUTTEREN

178 mm blad for fliskapping

-Skråkutt 22,5° og 45° kan utføres ved hjelp av platen for gjæringskutt.

Håndtak

Sagen har bekvemt plasserte håndtak på høyre og venstre side for løfting og bæring.

Smygmål

-Smygmålet for gjæring er fullt ut justerbart for alt fra diagonale kutt til gjæringskutt.

Motor

• Parallellanlegget er fullt ut justerbart for å foreta krysskuttinger og bruk av smygmålet for gjæring.

Fliskutterstativ

• Bladskjermen gir beskyttelse mot vannsprut

Norsk

MONTERING

INSTALLERING AV BLADSKJERMEN

Se fig. 5-6.

1. Fjern platen for gjæringskutt.
2. Installer den L-formede bladskjermbraketten inn i leppen som befinner seg under bordet bak bladet.
3. Installer skruene i bordet og gjennom bladskjermbraketten og stram deretter forsvarlig til. NB: Vær sikker på at braketten for bladskjermen er stilt inn slik at skjermen ikke kommer i berøring med materialet som kuttes.
4. Tilpass bladskjermen til bladet og braketten for bladskjermen. Juster hullene i bladskjermen med sporet i braketten for bladskjermen. NB: Juster alltid bladskjermen horisontalt i forhold til arbeidsbordet og rett over tykkelsen på flisen som skal kuttes. Bladskjermen må ikke berøre flisen.
5. Installer sekskantbolten gjennom bladskjermen og braketten.
6. Skru knotten på bolten og stram til ønsket høyde.
7. Sett tilbake platen for gjæringskutt. NB: Bladskjermen er satt sammen ved fabrikken. Ikke demonter deler i forbindelse med justering og vedlikehold.

INSTALLERING AV PARALLELLANLEGGET

Se fig. 7.

1. Drei knottene på parallellanlegget til venstre for å løsne.
2. Skyv parallellanlegget til siden av bordet.
3. Bruk parallellanlegget som finnes foran og bak på bordet for å stille inn bredden på kuttet.
4. Drei knottene til høyre for forsvarlig stramming.

INSTALLERING AV SMYGMÅLET FOR GJÆRING

Se fig. 7.

1. Juster parallellanlegget til ønsket posisjon og fest forsvarlig.
2. Skyv smygmålet for gjæring inn på parallellanlegget fra forsiden.
3. Juster til ønsket vinkel med vinkelskalaen og stram forsvarlig til med knotten.

MONTERING AV STATIVET

Se fig. 8-9.

Støttebrakettene og stativbena har korresponderende bokstaver for å forenkle monteringen.

Nødvendig verktøy: Skiftenøkkel eller 13 mm fastnøkkel og stjerneskrutrekker.

1. Sett stativbena merket "A" inn i røret på støttebraketten merket "A". Vinklede ender av stativbena skal vende

vekk fra hverandre slik at de minner om en "V". Innstill hullene for maskinen. Gjenta med den andre støttebraketten og ben merket "B".

1. Monter bensettene i holderne. Benmontering "B" hviler på innsiden av støttene. Benmontering "A" hviler på de utvendige sidene. Juster hullene i støttene og bena. Installer utstyr i hullene på verktøyet.
2. Bruk av fastnøkkel, tilstramming av utstyr.
3. Plasser stativet på en jevn flate og tilpass sporene under sagen med brakettene på stativet. Plasser bordet på stativet.
4. Vær sikker på at fliskutteren står på jevn grunn og at stativet står støtt før arbeidet påbegynnes.

INSTALLERING AV OVERSVØMMELSESSLUK

Se fig. 10.

1. Fjern platen for gjæringskutt.
2. Finn hullet på bunnen av vannreservoaret.
3. Trykk oversvømmelsessluket fast inn i hullet.
4. Sett tilbake platen for gjæringskutt.

MONTERING AV LÅSEHAKENE

1. Snu saghuset opp/ned.
2. Tilpass skruehullene på låsehaken med skruehullene på bunnen av saghuset.
3. Sett inn skruene og stram forsvarlig til.

FYLLING AV VANNRESERVOARET

Se fig. 11.

1. Fjern platen for gjaeringskutt.
2. Fyll vannreservoaret med rent vann fra kranen til fyllelinjen. NB: Oversvømmelsessluk hindrer overfylling.
3. Sett tilbake platen for gjaeringskutt.

SKIFTING AV VANNET I RESERVOARET

1. Trekk ut fliskutterens støpsel.
2. Fjern oversvømmelsessluket og tøm innholdet i en bøtte, ikke la vannet sprute ut over gulvet rundt maskinen.
3. Avhend avløpsvann i henhold til lokale forskrifter.

BRUK

ADVARSEL

Vær alltid like forsiktig, selv når du er blitt kjent med verktøyet. Husk at uforsiktighet i en brøkdel av et sekund er nok til at du kan skade deg selv alvorlig.

ADVARSEL

Bruk alltid sikkerhetsbriller eller vernebriller med sidebeskyttelse når du bruker verktøy. Hvis denne forskriften ikke overholdes, kan det forårsake utslynging av fremmedlegemer i øynene dine og alvorlige øyenskader.

ADVARSEL

Bruk ikke andre deler eller tilbehør enn de som anbefales av fabrikanten til dette verktøyet. Bruk av deler eller tilbehør som ikke anbefales, kan medføre fare for alvorlige personskader.

TESTING AV RCD FØR BRUK

1. Sett RCD inn i strømkontakten.
2. Trykk inn tilbakestillingsknappen. Strømindikatoren skal tennes.
3. Trykk inn testknappen. Strømindikatoren skal slukke. ADVARSEL: Ikke benytt verktøyet dersom RCD/DD ikke klarer testen. Konsulter en autorisert elektriker.
4. Trykk inn tilbakestillingsknappen for å aktivere RCD.

BRUK

Du kan bruke produktet til de oppgavene som er ført opp nedenfor:

Rettlinjet kutting som krysskutting, gjæring, ripping, og kutting av skråkant

Parallellanlegget kan brukes på både høyre og venstre side av kuttebladet.

1. Drei knottene på parallellanlegget til venstre for å løsne.
2. Juster parallellanlegget til ønsket posisjon med skalaen for parallellanlegget som finnes på begge sider av arbeidsplaten for å innstille ønsket skjærebredde.
3. Skru knotten mot høyre for å stramme forsvarlig.

FOR Å JUSTERE VINKELEN

Juster parallellanlegget til ønsket posisjon og fest det forsvarlig.

1. Skyv smygmålet for gjæring inn på parallellanlegget fra forsiden.
2. Juster til ønsket vinkel med vinkelskalaen og stram forsvarlig til med knotten.

Et vanlig problem når det skjæres er å følge den opptegnede skjærelinjen. Dersom du har beveget deg vekk fra kuttlinjen, kan du bøye bladet tilbake ved å vri flisen. Gå i stedet tilbake og skjær tynne biter av flisen inntil bladet er tilbake i sporet.

For å unngå dette problemet, bruk parallellanlegget når du gjør krysskutt, smygmålet for gjæring ved gjæring, og den justerbare platen på høyre side for å kutte skråkanter der det er mulig.

For å lage et krysskutt

Se fig. 14.

Krysskapping er rette 90° kutt. Materialet mates inn for et kutt på 90° vinkel i forhold til bladet, og bladet står vertikalt.

1. Bruk en filtpenn eller fettstift til å markere hvor arbeidsstykket skal kuttes.
2. Juster parallellanlegget til ønsket posisjon og fest det forsvarlig.

1. Plasser arbeidsstykket på bordet og fast mot parallellanlegget.
2. Pass på at arbeidsstykket har kontakt med bladet før det settes på.
3. Slå på strømmen.
4. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt vått for arbeidsstykket føres mot bladet.
5. Hold arbeidsstykket fast mot parallellanlegget og før arbeidsstykket mot kuttebladet.
6. Når kuttet er foretatt, slå maskinen til AV. Vent til kuttebladet har stoppet helt før noen del av arbeidsstykket fjernes.

For å lage et 45° diagonalkutt

Se fig. 15.

45° Diagonalkutt beskrives også som "long point to long point cuts".

1. Bruk en filtpenn eller fettstift til å markere hvor arbeidsstykket skal kuttes.
2. Still parallellanlegget til ønsket bredde og stram til knottene for å holde det på plass.
3. Skyv smygmålet for gjæring inn på parallellanlegget fra forsiden
4. Juster smygmålet for gjæring til 45° med en vinkelskala og stram forsvarlig til med knotten.
5. Pass på at arbeidsstykket ikke har kontakt med bladet før settes på.
6. Slå på strømmen.
7. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt vått for arbeidsstykket føres mot bladet.
8. Hold arbeidsstykket fast mot smygmålet for gjæring og skyv smygmålet langs parallellanlegget. Før materialet mot kuttebladet.
9. Når kuttet er foretatt, slå maskinen til AV. Vent til kuttebladet har stoppet helt før noen del av arbeidsstykket fjernes.

For å lage et gjæringskutt

Se fig. 16.

Gjæringskutt benyttes for kutting av innvendige og utvendige hjørner på arbeidsstykket, dekorative stolllister og fotlister med arbeidsstykket i en hvilken som helst vinkel i forhold til bladet, unntatt 90°. Gjæringskutt har en tendens til å "krympe" under kuttingen. Dette kan kontrolleres ved å holde arbeidsstykket fast mot smygmålet for gjæring.

1. Bruk en filtpenn eller fettstift til å markere hvor arbeidsstykket skal kuttes.
2. Still parallellanlegget til ønsket bredde og stram til knottene for å holde det på plass.
3. Skyv smygmålet for gjæring inn på parallellanlegget fra forsiden.
4. Juster smygmålet for gjæring til ønsket vinkel med

vinkelskalaen og stram forsvarlig til med knotten.

1. Pass på at arbeidsstykket ikke har kontakt med bladet før sagen settes på.
2. Slå på strømmen.
3. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt vått før arbeidsstykket føres mot bladet.
4. Hold arbeidsstykket fast mot smygmålet for gjæring og skyv smygmålet langs parallellanlegget. Før materialet mot kuttebladet.
5. Når kuttet er foretatt, slå maskinen til AV. Vent til kuttebladet har stoppet helt før noen del av arbeidsstykket fjernes.

For å lage et L-kutt

Se fig. 17.

L-kutt er kutt som fjerner en del av flisen for at den skal kunne plasseres i et hjørne, rundt et skap eller list, og foretas med to separate kutt.

NB: Bare kutt gjennom fra bunnen eller undersiden av arbeidsstykket som skal kuttes.

1. Kutt materialet til ønsket bredde ved å bruke beskrivelsen for krysskutt.
2. Juster parallellanlegget til ønsket posisjon og fest det forsvarlig.
3. Plasser arbeidsstykket på bordet og fast mot parallellanlegget.
4. Pass på at arbeidsstykket ikke har kontakt med bladet før sagen settes på.
5. Slå på strømmen.
6. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt vått før arbeidsstykket føres mot bladet.
7. Hold arbeidsstykket fast mot parallellanlegget og før arbeidsstykket mot kuttebladet.
8. Gjør kuttet langt nok inn i arbeidsstykket uten å kutte gjennom.
9. Slå av strømmen.
10. Snu arbeidsstykket og foreta et kutt langs en av merkene. Denne gangen følges den andre linjen og delen bør nå skilles fra resten av arbeidsstykket.
11. Slå på strømmen.
12. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt vått før arbeidsstykket føres mot bladet.
13. Når kuttet er foretatt, slå maskinen til AV. Vent til kuttebladet har stoppet helt før noen del av arbeidsstykket fjernes.

Skråkutt 22,5° og 45° kan utføres ved hjelp av platen for gjæringskutt.

1. Bruk en filtpenn eller fettstift til å markere hvor arbeidsstykker skal kuttes.
2. Vipp opp platen for gjæringskutt.
3. Trekk ned de to bena på undersiden av platen for gjæringssnitt til ønsket vinkel.

1. Bruk det første hakket på bena for å legge platen i vinkelen 22,5°.
2. Bruk det andre settet av hakk til å vinkle platen for gjæringskutt til 45°.

NB: Pass på at platen for gjæringskuttet er forsvarlig festet før du begynner å kutte.

Slå ut bena og legg platen for gjæringskutt for 22,5° eller 45° vinkel.

1. Slå på strømmen.
2. La kuttebladet bygge seg opp til full hastighet og vent til bladet er blitt varmt før arbeidsstykket føres mot bladet.
3. Hold arbeidsstykket fast mot platen for gjæringskutt og før arbeidsstykket mot kuttebladet.
4. Når kuttet er foretatt, slå maskinen til AV. Vent til kuttebladet har stoppet helt før noen del av arbeidsstykket fjernes.

VEDLIKEHOLD

ADVARSEL

For servicearbeid, bruk kun originale reservedeler som tilsvarer den som skiftes. Bruk av andre deler kan skape fare eller føre til skade på produktet.

ADVARSEL

Bruk alltid vernebriller eller sikkerhetsbriller med sidebeskyttelse ved bruk av elektrisk verktøy eller når det blåses støv. Hvis arbeidet utløser støv, bruk også en støvmaske.

ADVARSEL

Hvis strømledningen er skadet, må den kun erstattes av produsenten eller et autorisert servicesenter for å unngå risiko.

ADVARSEL

For større sikkerhet og pålitelighet skal alle reparasjoner foretas av et godkjent Ryobi serviceverksted.

GENERELT VEDLIKEHOLD

Unngå bruk av løsemidler når du rengjør plastdelene. De fleste plasttyper er sårbare for forskjellige typer løsemidler i handelen og kan skades dersom de brukes. Bruk rene kluter til å fjerne skitt, støv, olje og fett etc.

ADVARSEL

Plastdeler må aldri komme i kontakt med bremsevæske, bensin, petroleumsholdige produkter, penetrerende oljer, osv. Slike kjemiske produkter inneholder stoffer som kan skade, svekke eller ødelegge plasten, noe som kan medføre alvorlige kroppsskader.

Smøring

Alle lagre i verktøyet er smurt med en passende mengde høykvalitets smøring for maskinens levetid under normale driftsforhold.

Fliskutterblad

For maksimum ytelse og sikkerhet anbefales det at du bruker 178 mm kuttebladet som følger med sagen. Kutteblader av samme høye kvalitet er tilgjengelig hos din lokale forhandler.

ADVARSEL

Ikke bruk kutteblader som er beregnet for hastigheter mindre enn dette verktøyets ubelastede hastighet. Å ikke følge denne advarselen kan føre til personskade. Ikke bruk blader med sprekker, hull, eller tenner.

SKIFTING AV BLADET FOR FLISKAPPING

Se fig. 20.

ADVARSEL

Et 178 mm sagblad er den maksimale bladdimensjonen for sagen. Bruk aldri et kutteblad som er så tykt at den ytre pakningen ikke kan ligge flatt mot bladet etter at den er tredd inn på spindelen. Større blad kan komme i kontakt med bladskjermen, mens tykkere blader kan gjøre at bladbolten ikke kan stramme bladet forsvarlig på spindelen. Begge disse situasjonene kan føre til en alvorlig ulykke og kan resultere i alvorlig personskade.

1. Trekk ut sagens støpsel.
2. Fjern platen for gjæringskutt.
3. Skyv sekskantnøkkelen over spindelmutteren. Bruk den andre hånden, skyv spindelfastnøkkelen på spindelen.
4. Hold spindelnøkkelen fast for å hindre at bladet beveger seg. Skru spindelmutteren til venstre for å løsne.
5. Fjern spindelmutter, utvendig bladflens og kuttebladet.
6. Drypp en dråpe olje på den innvendige bladflensen der den har kontakt med bladet.

ADVARSEL

Dersom innvendig bladpakning er tatt av, sørg for at den settes tilbake på plass før kuttebladet settes på spindelen. Å unngå å gjøre dette kan føre til en ulykke siden kuttebladet ikke vil kunne strammes forsvarlig. Bruk aldri blader som har åpninger, spor eller tenner på dette verktøyet.

1. Plasser kuttebladet på spindelen slik at bladet vil rotere mot venstre.
2. Sett utvendig bladflens tilbake. De doble "D"-flatene på bladflensene skal stå overfor flensene på spindelen.
3. Bruk av bladfastnøkkel og spindelnøkkel, forsvarlig tilstramming av spindelmutter.
4. Sett tilbake platen for gjæringskutt.

MILJØVERN

Resirkuler råmaterialer i stedet for å kaste dem i søpla. Verktøyet, tilbehøret og emballasjen bør sorteres for miljøvennlig resirkulering.

SYMBOL

Sikkerhetsalarm

CE-samsvar

GOST-R-samsvar

Les instruksjonene nøye før apparatet tas i bruk.

Bruk alltid øyebeskyttelse.

Bruk hørselvern

Bruk sikkerhetshansker

FARE! Skarpt blad

Utsett ikke for regn eller bruk på fuktige steder.

Utsett ikke for regn eller bruk på fuktige steder.

Retning på bladrotasjon

Diamant skjæreblad

Bladdiameter

Bladakseldiameter

Nettovekt

Sagedybde (maks.)

Fresebredde (maks.)

Diagonal bredde på kappa (maks.)

Gjenvinne

Avfall fra elektriske produkter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkuler på eksisterende avfallsbehandlingssted. Undersøk hos dine lokale myndigheter eller forhandler for råd om resirkulering.

1. Kabelnøkkel
2. Stillbar skjærehøyde 4. Skive for kutting av plater
3. Bryter
4. Styreskinne
5. Skråstyring
6. Maks fyllmerke 9. Slange med sil
7. Vannbeholder
8. Skala på styreskinnen 12. Fot 13. Kabelholder
9. Håndtak for transport 15. Beskyttelsesanordning for skjæreskiven
10. Skråbord
11. Hus for skjæreskiven
12. Skiftenøkkel
13. Nøkkel for dobbel aksel
14. Skruer
15. Klamme for beskyttelsesanordning for skjæreskiven
16. Tredje trinns justerbar fot
17. Justerbare bolter 24. Leveringssett «A»
18. Leveringssett «B» 26. Bolter for leveringssett
19. Fot (føtter) for leveringssett
20. Vinkel (vinkler) for leveringssett
21. Støttebrakett «A»
22. Støttebrakett «B» 31. Festeklammer
23. Trykkplate
24. Fremspring
25. Styreskinne for skjæreverktøy
26. Montering av fot «A»
27. Montering av fot «B» 37. Vippearm for justering
28. Håndtak for vippearm
29. Fot for vippbart bord
30. Utsparing for justering av vipp 22,5°
31. Bytte av vippearrangement ved 45 graders helning
32. Ventil
33. Innvendig pakning
34. Utvendig pakning
35. Ventilfjær

-normalt slitasje på reservedeler

I tillegg til enhver lovbestemt rettighet som følge av dette kjøpet, er dette produktet dekket av en garanti som beskrives nedenfor.

1. Garantitiden er 24 måneder for forbrukere, og starter på produktets kjøpsdato. Denne datoen må dokumenteres med faktura eller annet kjøpsbevis. Produktet er konstruert og beregnet på forbrukere og kun privat bruk. Det gis ingen garanti ved profesjonell eller kommersiell bruk.
2. Det er i noen tilfeller (dvs. markedsføring, serier av verktøy) mulig å utvide garantitiden ut over den perioden som er nevnt ovenfor ved bruk av registrering på nettstedet www.ryobitools.eu. Verktøyets garantiberettigelse vises klart i butikkene og/eller på emballasjen. Sluttbruker må registrere sitt nylig innkjøpte verktøy på nettet innen 8 dager etter kjøpsdatoen. Sluttbruker kan registrere seg for utvidet garanti i det landet hvor vedkommende bor, hvis dette landet er ført opp på nettregistreringsskjemaet hvor dette alternativet er gyldig. Sluttbruker må også gi sin tillatelse til lagring av de data som er påkrevd å registrere på nettet, og må akseptere vilkår og betingelser. Registreringsbekreftelsen, som sendes som e-post, og den originale kvitteringen som viser kjøpsdatoen, vil gjelde som bevis på den utvidede garantien. Dine lovbestemte rettigheter vil fortsatt gjelde.
3. Garantien gjelder alle defekter på produktet i garantitiden som følge av feil på arbeid eller materialer på kjøpsdatoen. Garantien er begrenset til reparasjon og/eller utskifting av produktet, og inkluderer ingen annen forpliktelse, inkludert, men ikke begrenset til, tilfeldige eller direkte eller indirekte følgeskader. Garantien gjelder ikke dersom produktet er misbrukt, brukt i strid med brukermanualens instruksjoner, eller er blitt feilaktig tilkoblet. Denne garantien gjelder ikke:

• ethvert produkt hvor originale identifikasjonsmerker (varemerker, serienummer) er tildekket, endret eller fjernet, eller enhver skade som følge av at instruksjoner i brukermanualen ikke er fulgt

• feilaktig bruk, overbelastning av verktøyet - bruk av ikke-godkjente deler
• forgasser etter 6 måneder, forgasserjusteringer etter 6 måneder

tilbehør til elektrisk verktøy, enten levert med verktøyet eller kjøpt separat. Slike unntak inkluderer, men er ikke begrenset til, skrutrekkerbits, bor, slipeskiver, sandpapir, og blader, sidestyringskomponenter (deler og tilbehør) gjenstand for normal slitasje, inklusive, men ikke begrenset til kullbørster, chuck, elektrisk ledning, hjelpehåndtak, slipeskiver, støvpose, støvuttrekksslange.

1. For ettersyn og reparasjoner må produktet leveres til et RYOBI-autorisert servicesenter for å finne den enkelte lands adresser i følgende liste over servicestasjoner. I noen land vil din lokale RYOBI-forhandler sørge for å sende produktet til RYOBI sin serviceorganisasjon. Når et produkt sendes til en RYOBI-servicestasjon, må produktet være forsvarlig emballert uten farlig innhold som bensin, merket med senders navn og adresse og medsendt en kort beskrivelse av feilen.
2. En reparasjon/utskifting i henhold til denne garantien er gratis. Den representerer ikke en forlengelse av garantiperioden eller en ny start på garantiperioden. Utskiftede deler eller verktøy blir vår eiendom. I noen land vil leveringskostnader eller porto måtte betales av sender.
3. Denne garantien er gyldig i EU, Sveits, Island, Norge, Liechtenstein, Tyrkia og Russland. Utenfor disse områdene ber vi om at du kontakter en autorisert Ryobi-forhandler for å finne ut om en annen garanti gjelder.

AUTORISERT SERVICESENTER

For å finne et autorisert servicesenter i nærheten, gå til http://uk.ryobitools.eu/service-agents-ryobi.htm.

I tillegg til lovfestede rettigheter, som følger av kjøpsloven, gjelder følgende garantibetingelser.

1. Garantiperioden utgjør 24 måneder for forbrukeren og starter fra kjøpsdatoen. Kjøpsdatoen bekreftes med dokumentasjon, for eksempel kvittering eller kjøpsbevis. Dette produktet er kun beregnet for privat bruk. Garantien gis ikke ved profesjonell eller kommersiell bruk av produktet. 2. I noen tilfeller (for eksempel ved kjøp av produktet, kjøpt av visse typer verktøy) er det mulig å forlenge garantiperioden ved registrering av produktet på nettstedet www.ryobitools.eu. Produktets egnethet forklares i butikkene eller på produktets emballasje. Sluttbrukeren bør registrere kjøpet av verktøyet på Internett innen 8 dager fra kjøpsdatoen. Sluttbrukeren kan registrere produktet for å få utvidet garanti, forutsatt at denne muligheten tilbys på Internett-portalen for registrering. I tillegg må sluttbrukeren gi sitt samtykke til lagring av data, som kreves for registrering på Internett, og godta vilkårene. Bekreftelse på registrering, sendt elektronisk, sammen med original kvittering med kjøpsdato, vil tjene som bevis for utvidet garanti. Lovfestede rettigheter forblir i kraft.

3. Garantien gjelder for produksjons- eller materialfeil ved produktet på kjøpstidspunktet, i garantiperioden. Garantien er begrenset til reparasjon eller utskifting og omfatter ikke andre forpliktelser, inkludert indirekte eller følgeskader. Garantien gjelder ikke ved feil bruk, bruk i strid med instruksjonene i bruksanvisningen, eller feilaktig håndtering av produktet. Garantien gjelder ikke hvis:

Skaden på produktet er forårsaket av utilstrekkelig teknisk vedlikehold, produktet er endret eller modifisert fra original merking (varemerke, serienummer), uautorisert reparasjon er forsøkt, eller skaden skyldes manglende overholdelse av instruksjonene i denne bruksanvisningen.

Merkelappen mangler - det ble forsøkt å reparere produktet med uoriginale deler uten forhåndsgodkjenning fra Technic Industries. Produktet brukes til et formål det ikke er beregnet for (feil strømtype, spenning, frekvens). Skaden er forårsaket av ytre påvirkning (kjemisk, fysisk, støt) eller ytre påvirkninger. Dette skyldes normal slitasje på utskiftbare deler - dette skyldes feil bruk, overbelastning av verktøyet. Dette skyldes bruk av ikke-anbefalte tilbehør eller deler. Kullbørstene må skiftes etter 6 måneder, kullbørstene justeres etter 6 måneder. For verktøyets levetid, deler som følger med verktøyet eller kjøpes separat. Dette inkluderer borekroner, slipeskiver, sandpapir og slipebånd, sidehåndtak (som tilbehør) som er utsatt for naturlig slitasje, inkludert kullbørster, batterier, strømkabler, ekstra håndtak, slipebånd, støvsuger, avtrekksrør.

4. For teknisk service på produktet, må du kontakte et autorisert servicesenter for RYOBI i samsvar med listen for hvert land. I noen land må du sende produktet til RYOBI-selskapets servicesenter. Ved innsending av produktet til RYOBI servicesenter, må produktet pakkes forsvarlig uten farlige stoffer (som batterier) og med angivelse av avsender og en kort beskrivelse av feilen.

5. Reparasjon/utskifting av produktet under garantien utføres av autorisert servicesenter. I dette tilfellet er det ikke lagt opp til forlengelse av garantiperioden eller ny garantiperiode. Utskiftbare deler eller verktøy blir RYOBI-selskapets eiendom. I noen land kan frakt- og portokostnader belastes avsenderen. 6. Denne garantien gjelder i EU-land, Sveits, Island, Norge, Liechtenstein, Tyrkia og Russland. For informasjon om garantien i andre land, kontakt RYOBI-selskapets offisielle forhandler.

AUTORISERTE SERVICESENTRE

For å finne nærmeste autoriserte servicesenter, gå til nettsiden http://uk.ryobitools.eu/service-agents-ryobi.htm.

GARANTI

Visepresident, Forskrifter og Sikkerhet

Alexander Krug, Administrerende Direktør

atronic Industries GmbH
