NAUDOJIMO INSTRUKCIJA WS721S RYOBI

originalių instrukcijų vertimas |

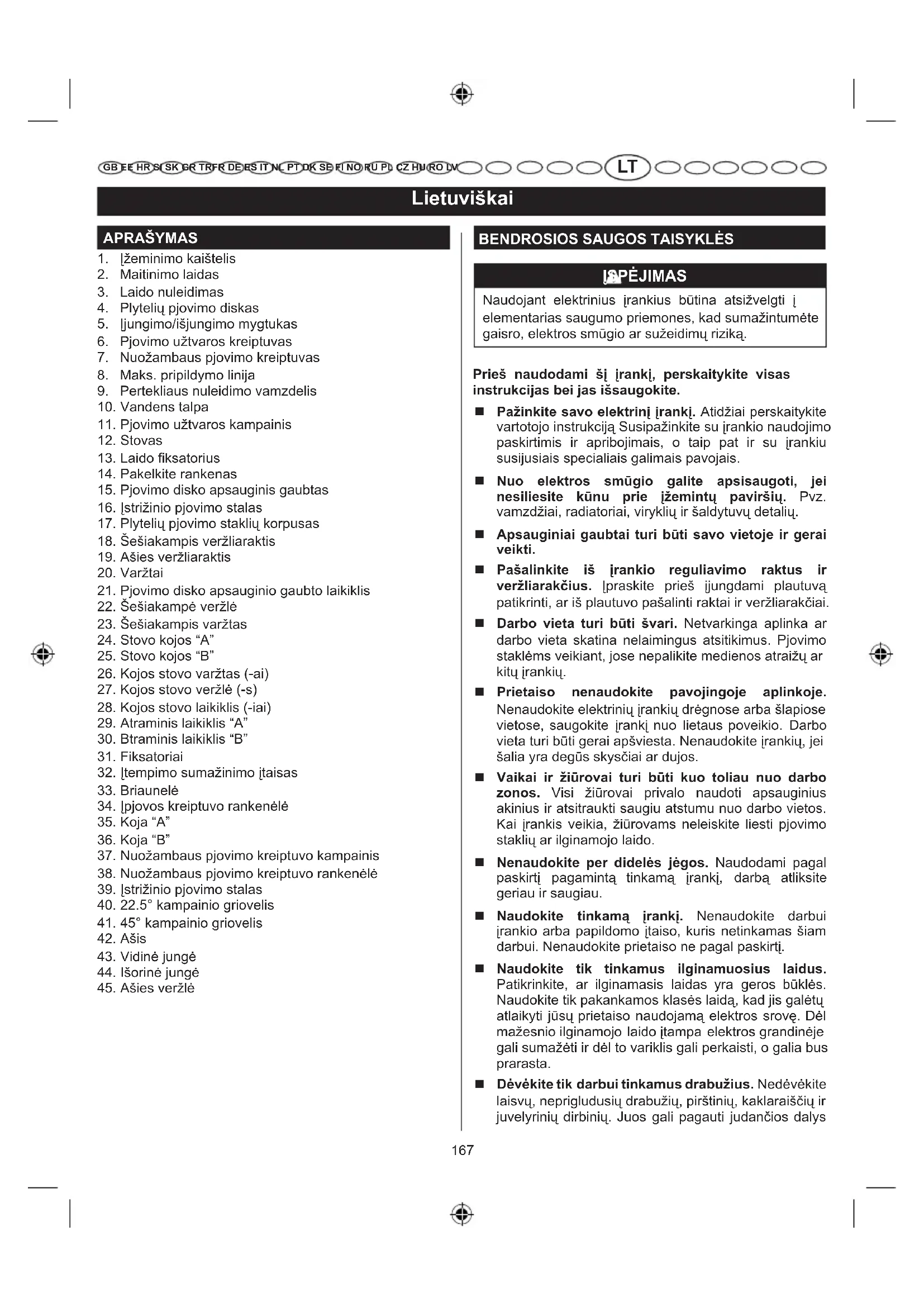

ĮSPĖJIMAS Naudojant elektrinius įrankius būtina atsižvelgti į elementarias saugumo priemones, kad sumažintumėte gaisro, elektros smūgio ar sužeidimų riziką. Prieš naudodami šį įrankį, perskaitykite visas instrukcijas bei jas išsaugokite. Pažinkite savo elektrinį įrankį. Atidžiai perskaitykite vartotojo instrukciją Susipažinkite su įrankio naudojimo paskirtimis ir apribojimais, o taip pat ir su įrankiu susijusiais specialiais galimais pavojais. Nuo elektros smūgio galite apsisaugoti, jei nesiliesite kūnu prie įžemintų paviršių. Pvz. vamzdžiai, radiatoriai, viryklių ir šaldytuvų detalių. Apsauginiai gaubtai turi būti savo vietoje ir gerai veikti. Pašalinkite iš įrankio reguliavimo raktus ir veržliarakčius. Įpraskite prieš įjungdami plautuvą patikrinti, ar iš plautuvo pašalinti raktai ir veržliarakčiai. Darbo vieta turi būti švari. Netvarkinga aplinka ar darbo vieta skatina nelaimingus atsitikimus. Pjovimo staklėms veikiant, jose nepalikite medienos atraižų ar kitų įrankių. Prietaiso nenaudokite pavojingoje aplinkoje. Nenaudokite elektrinių įrankių drėgnose arba šlapiose vietose, saugokite įrankį nuo lietaus poveikio. Darbo vieta turi būti gerai apšviesta. Nenaudokite įrankių, jei šalia yra degūs skysčiai ar dujos. Vaikai ir žiūrovai turi būti kuo toliau nuo darbo zonos. Visi žiūrovai privalo naudoti apsauginius akinius ir atsitraukti saugiu atstumu nuo darbo vietos. Kai įrankis veikia, žiūrovams neleiskite liesti pjovimo staklių ar ilginamojo laido. Nenaudokite per didelės jėgos. Naudodami pagal paskirtį pagamintą tinkamą įrankį, darbą atliksite geriau ir saugiau. Naudokite tinkamą įrankį. Nenaudokite darbui įrankio arba papildomo įtaiso, kuris netinkamas šiam darbui. Nenaudokite prietaiso ne pagal paskirtį. Naudokite tik tinkamus ilginamuosius laidus. Patikrinkite, ar ilginamasis laidas yra geros būklės. Naudokite tik pakankamos klasės laidą, kad jis galėtų atlaikyti jūsų prietaiso naudojamą elektros srovę. Dėl mažesnio ilginamojo laido įtampa elektros grandinėje gali sumažėti ir dėl to variklis gali perkaisti, o galia bus prarasta. Dėvėkite tik darbui tinkamus drabužius. Nedėvėkite laisvų, neprigludusių drabužių, pirštinių, kaklaraiščių ir juvelyrinių dirbinių. Juos gali pagauti judančios dalys APRAŠYMAS

4. Plytelių pjovimo diskas

17. Plytelių pjovimo staklių korpusas

22. Šešiakampė veržlė

23. Šešiakampis varžtas

26. Kojos stovo varžtas (-ai)

27. Kojos stovo veržlė (-s)

28. Kojos stovo laikiklis (-iai)

32. Įtempimo sumažinimo įtaisas

34. Įpjovos kreiptuvo rankenėlė

38. Nuožambaus pjovimo kreiptuvo rankenėlė

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV ir jus įtraukti. Dirbant lauke rekomenduojama mūvėti gumines pirštines ir avėti batus neslystančiais padais (batus guminiais padais). Jei turite ilgus plaukus, dėvėkite apsauginį galvos apdangalą. Visada dėvėkite apsauginius akinius su šonine apsauga. Kasdieniniuose akiniuose yra tik smūgiui atsparūs lęšiai, šie akiniai NĖRA apsauginiai akiniai. Ruošinį pritvirtinkite. Jei praktiška, ruošinį prispauskite spaustuvais ar gnybtais, nes tai yra saugiau, nei jį prispaudžiant rankomis, o taip pat rankos lieka laisvos darbui įrankiu atlikti. Nesiekite per toli. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Įrankius prižiūrėkite rūpestingai. Siekiant geresnių rezultatų ir kad darbas būtų atliktas saugiai, įrankiai turi būti aštrūs ir švarūs. Laikykitės tepimo ir papildomų detalių keitimo instrukcijų. Reguliariai patikrinkite įrankio laidus, jei jie apgadinti, juos remontuoti pristatykite tik įgaliotą techninės priežiūros centrą. Pastoviai patikrinkite ilginamuosius laidus ir pakeiskite juos, jei jie pažeisti. Rankenas reikia visada sausai nuvalyti, kad jos nebūtų suteptos alyva ir tepalais. Atjunkite įrankius nuo maitinimo šaltinio. Kai įrankis nenaudojamas ar prieš atliekant techninę priežiūrą, keičiant priedus, pjovimo diskus, antgalius, pjoviklius ir t. t., visus įrankius būtina atjungti nuo maitinimo šaltinio. Prieš reguliuodami įrankį, atlikdami techninės priežiūros darbus visada ištraukite kištuką iš maitinimo lizdo. Saugokitės, kad įrankis atsitiktinai neįsijungtų. Prieš prijungdami bet kokį įrankį prie maitinimo šaltinio, visada patikrinkite, ar jungiklis yra išjungtas (OFF padėtyje). Naudokite rekomenduojamus priedus. Informacijos dėl rekomenduojamų priedų ieškokite vartotojo instrukcijoje. Netinkamų papildomų detalių naudojimas gali sukelti sužeidimų pavojų. Niekada nelipkite ant prietaiso. Prie pjovimo įrankio prisilietus arba netyčia jį prilietus galima sunkiai susižeisti. Patikrinkite, ar nėra pažeistų detalių. Prieš pradėdami naudoti įrankį, apžiūrėkite, ar nėra sugadintų detalių.Jei detalė šiek tiek sugadinta, atsargiai nustatykite, ar prietaisas tinkamai veiks ir atliks numatytą darbą. Patikrinkite judančių detalių centravimą, sukibimą, sulūžusias detales, sumontavimą ir kita, kas galėtų turėti neigiamos įtakos darbui. Siekiant išvengti sužeidimų, pažeistus apsauginius įtaisus arba kitas prietaiso detales prieš pradedant darbą reikia suremontuoti arba pakeisti įgaliotoje techninės priežiūros įmonėje. Ruošinį stumkite tik teisinga kryptimi. Ruošinį stumkite link pjovimo disko tik prieš disko ar pjoviklio sukimosi kryptį. Niekada nepalikite veikiančio įrankio be priežiūros. Išjunkite įrankį. Neatsitraukite nuo įrankio, kol jis visiškai nesustojo. Saugokite plaučius. Dėvėkite veido kaukę arba kaukę nuo dulkių, jei tektų dirbti ten, kur išsiskiria dulkės. Saugokite klausą. Dirbdami ilgesnį laiką, dėvėkite klausos apsaugos priemones. Laidą naudokite pagal jo paskirtį. Niekada netraukite už laido, norėdami atjungti įrankį nuo maitinimo šaltinio. Saugokite maitinimo laidą nuo karščio, tepalų ir aštrių kampų. Pjovimo disko apsauginis gaubtas visada turi būti pritvirtintas ir gerai veikiantis. Rankas laikykite toliau nuo pjovimo zonos. Rankas laikykite toliau nuo pjovimo disko. Kai pjovimo diskas sukasi, nesiekite po ruošiniu ar aplink jį, o taip pat virš pjovimo disko. Pjovimo diskui judant ruošinio nebandykite ištraukti. Stakles išjungus, pjovimo diskas lengvai sukasi. Niekada nedirbkite aplinkoje, kurioje gresia sprogimo pavojus. Įprastinis variklio kibirkščiavimas gali uždegti degius garus. Pastoviai tikrinkite įrankio laidus. Jei pažeistas, jį turi suremontuoti kvalifikuotas technikas įgaliotame techninės priežiūros centre. Pastoviai patikrinkite ilginamuosius laidus ir pakeiskite juos, jei jie pažeisti. Įžeminkite visus įrankius. Jei įrankis yra su trijų smaigalių kištuku, jį būtina prijungti prie trijų skylių elektros maitinimo šaltinio. Jei įžeminimo instrukcijas nevisiškai suprantate arba jei kyla abejonių, ar produktas tinkamai įžemintas, pagalbos kreipkitės pas kvalifi kuotą elektriką ar paslaugas teikiančius darbuotojus. Naudokite tik tinkamus elektrinius įtaisus: naudokite tik 3-ų laidų ilginamuosius laidus su 3 įžeminimo kištuko smaigaliais ir 3 polių patronus, kuriems tinkamas įrankio kištukas. Pridedamo kištuko nekeiskite. Jei kištukas lizdui netinka, kvalifi kuotas elektrikas turi įrengti tinkamą kištukinį lizdą. Pasirūpinkite, kad įrankis būtų sausas, švarus nuvalykite nuo jo alyvos arba tepalo pėdsakus. Prietaisą visada valykite švaria šluoste. Prietaiso niekada nevalykite stabdžių skysčiu, benzinu, naftos produktais ar kitais tirpikliais. Būkite budrūs ir kontroliuokite situaciją. Stebėkite, ką darote ir vadovaukitės sveika nuovoka. Nedirbkite įrankiu, kai esate pavargę. Neskubėkite.169 Lietuviškai

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV pirmiausia išjunkite pjovimo stakles, kad išvengtumėte atsitiktinio užsivedimo pjovimo stakles vėl prijungus prie maitinimo šaltinio. Šis įrankis turi būti pažymėtas šiomis žymomis: y Dėvėkite akių apsaugos priemones. y Pjovimo disko apsauginį gaubtą naudokite kiekvienam darbui atlikti, kuriam tik jį įmanoma naudoti. y Prieš atlikdami remonto darbus, keisdami pjovimo diskus ir valydami pjovimo stakles, jas atjunkite nuo maitinimo šaltinio. y Įrankį naudokite tik su lygių kraštų pjovimo diskais be plyšių, griovelių ir dantukų. y Prieš darbą pakeiskite pažeistą pjovimo diską. y Nepilkite vandens virš pripildymo linijos. Išsaugokite šias instrukcijas. Dažnai perskaitykite instrukciją, panaudokite instrukciją kitiems operatoriams apmokyti. Jeigu kam nors paskolinate šį įrankį, tai kartu perduokite ir vartotojo instrukciją.

PRIJUNGIMAS PRIE ELEKTROS ENERGIJOS

ŠALTINIO Šiame produkte yra preciziškai sumontuotas elektrinis variklis. Prietaisą reikia prijungti tik prie 220-240V, kintamosios srovės (įprasta srovė gyvenamuosiuose namuose) ir 50 Hz maitinimo šaltinio tinklo. Šio įrankio nenaudokite, jį prijungę prie nuolatinės srovės šaltinio. Dėl žymaus įtampos sumažėjimo dingsta elektra ir prietaisas perkaista. Jei pjūklas neveikia jį įjungus į kištukinį lizdą, dar kartą patikrinkite energijos tiekimą.

GREITIS IR LAIDŲ IŠVEDŽIOJIMAS

Šio įrankio apytikslis variklio be apkrovos greitis yra 2,900 aps./min. Toks greitis nėra pastovus ir jis sumažėja esant apkrovai ar mažesnei įtampai. Įtampos atžvilgiu, laidų išvedžiojimas dirbtuvėse yra tiek pat svarbus, kaip ir variklio arklio jėgos. Laidas, skirtas tik šviesai, negali tinkamai atlaikyti elektrinio įrankio variklio. Laidas, kuris pakankamai sunkus trumpam atstumui, bus per lengvas didesniam atstumui. Laidas, pakankamas vienam elektriniam įrankiui, gali būti nepakankamas dviems ar trims įrankiams. ĮŽEMINIMO INSTRUKCIJOS Žr. 1 pav. Šį produktą būtina įžeminti. Jei prietaisas blogai veikia ar sugenda, įžeminimas elektros srovei suteikia mažiausią varžą, taip sumažinant elektros smūgio pavojų. Šiame prietaise yra įmontuotas elektros laidas, kuriame yra įrangos įžeminimo konduktorius ir įžeminimo kištukas. Kištuką reikia įkišti į jį atitinkantį lizdą, kuris būtų tinkamai instaliuotas ir įžemintas pagal vietos kodus ir tvarką. Nenaudokite įrankio, jei jungiklio negalite įjungti ir išjungti. Sugedusius jungiklius gali pakeisti tik įgalioti techninės priežiūros darbuotojai. Naudokite tik tinkamus pjovimo diskus. Nenaudokite pjovimo diskų su netinkamo dydžio angomis. Niekada nenaudokite pažeistų ar neteisingų poveržlių ar ašies veržlių. Jūsų pjovimo staklių didžiausias naudojamas pjovimo diskas yra 178 mm. Visos naudojamos geležtės turi būti gaminamos pagal EN13236. Niekada nenaudokite pjovimo disko, kurio greičio duomenys yra mažesni nei įrankio. Prieš pradėdami pjovimą, patikrinkite, ar visi nustatymai yra saugiai pritvirtinti. Dirbdami, niekada nelieskite pjovimo disko ar kitų judančių dalių. Niekada neįjunkite įrankio, kai jo judanti dalis liečiasi su ruošiniu. Nenaudokite įrankio paveikti kvaišalų, alkoholio ar vaistų. Sugedusias detales keiskite tik originaliomis atsarginėmis detalėmis. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti įrankį. Naudokite tik šios instrukcijos ar jos pataisymų sąraše rekomenduojamus priedus. Sąraše nenurodytų priedų naudojimas gali sukelti sužeidimų pavojų. Saugaus priedų naudojimo instrukcijos yra pridedamos prie priedo. Dar kartą patikrinkite visus nustatymus. Prieš prijungdami įrankį prie maitinimo šaltinio, patikrinkite, ar pjovimo diskas yra tvirtas ir nesiliečia į stakles ar ruošinį.

PLYTELIŲ PJOVIMO STAKLĖS SAUGOS

ĮSPĖJIMAI Ruošinį visada tvirtai pritvirtinkite prie įpjovos kreiptuvo arba įstrižio fiksatoriaus Niekada nestovėkite ir stebėkite, kad nei viena jūsų kūno dalis nebūtų vienoje linijoje su pjovimo disku. Niekada nebandykite atlaisvinti užstrigusio pjovimo disko prieš tai neišjungę pjovimo staklių ir jų neatjungę nuo maitinimo šaltinio. Jeigu maitinimo laidas pažeistas, jį turi pakeisti tik gamintojas arba įgaliota techninės priežiūros įmonė, kad būtų išvengta pavojaus. Venkite neįprastų veiksmų bei nedėkite rankų ten, kur jos gali staiga nuslysti link pjovimo staklių. Prieš pradėdami bet kokį darbą pjovimo staklėmis, patikrinkite, ar darbo vieta gerai apšviesta, kad gerai matytumėte pjaunamą ruošinį, ir ar nėra jokių kliūčių saugiai atlikti darbą. Prieš atjungdami įrankį nuo maitinimo šaltinio, visada170 Lietuviškai

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV nepatektų į kištukinį lizdą. Kištukui ar lizdui sušlapus, laido NEATJUNKITE. Atjunkite saugiklį ar skirstomosios dėžės jungiklį, kurie tiekia energiją į įrankį, po to atjunkite įrankį ir patikrinkite, ar kištukiniame lizde nėra vandens likučių. ĮSPĖJIMAS Siekiant sumažinti žūties nuo elektros smūgio pavojų, visi sujungimai turi būti sausi ir nelaikomi ant žemės. Nelieskite kištuko drėgnomis rankomis. TECHNINIAI REIKALAVIMAI Gaminio techninės savybės Įtampa 220 - 240V Galia 500 W Greitis be apkrovimo 2,900 rpm Svoris 15,5 kg (N.W.) Savybės Stalo dydis: 381 mm x 502 mm Stalo aukštis nuo spintelės prie stalo 181 mm Ruošinio techniniai duomenys Stalo ruošinys Nerūdijantis plienas Stovo sudėtinė medžiaga Plieniniai vamzdeliai Pjovimo instrumentai/galia Pjovimo disko skersmuo 178 mm Pjovimo disko tipas Deimantinis Pjovimo disko vidinis skersmuo 25,4 mm Didžiausias pjovimo gylis 33 mm Išmatuotosios vertės nustatytos pagal EN 61029 A svertinis garso slėgio lygis L

= 61,0 dB(A) Nepastovumas K 3 dB(A) Išmatuotosios vertės nustatytos pagal EN 61029 A svertinis garso galios lygis

178 mm plytelių pjovimo diskas – A 178 mm prie šių plytelių pjovimo staklių pridedamas pjovimo diskas. Pridedamo kištuko nekeiskite. Jei kištukas lizdui netinka, kvali kuotas elektrikas turi įrengti tinkamą kištukinį lizdą. ĮSPĖJIMAS Netinkamas įžeminimo kištuko prijungimas gali sukelti elektros smūgio pavojų. Jei būtina remontuoti ar pakeisti laidą, įžeminimo laido neprijunkite prie jokių plokščių gnybtų. Laidas su žalios spalvos izoliacija (su ar be geltonų juostų) yra įžeminimo laidas. Jei įžeminimo instrukcijas nevisiškai suprantate arba jei kyla abejonių, ar produktas tinkamai įžemintas, pagalbos kreipkitės pas kvali kuotą elektriką ar paslaugas teikiančius darbuotojus. Nedelsdami pažeistą ar nusidėvėjusį laidą suremontuokite ar pakeiskite. Jeigu maitinimo laidas pažeistas, jį turi pakeisti tik gamintojas arba įgaliota techninės priežiūros įmonė, kad būtų išvengta pavojaus. Produktą prijunkite tik prie tokios kon gūracijos kištukinio lizdo, kaip ir kištukas. Su šiuo produktu nenaudokite adapterio. Siekiant užtikrinti saugumą ir įrankio patikimumą, visi remonto darbai turi būti atliekami ĮGALIOTAME TECHNINĖS PRIEŽIŪROS CENTRE ar kitoje KVALIFIKUOTOJE TECHNINĖS PRIEŽIŪROS ĮMONĖJE. Likutinės srovės įtaiso (RCD) apsauga būtina naudoti elektros grandinei (-ėms) ar kištukiniam lizdui (-ams), naudojamam su plytelių pjovimo staklėmis. Yra kištukinių lizdų su įrengta likutinės srovės įtaiso (RCD) apsauga ir juos galima naudoti kaip saugumo priemonę. Jei pjovimo staklės naudojamos su ilginamuoju laidu, patikrinkite, ar įrankio maitinimo laido prijungimas prie ilginamojo laido nėra ant žemės. Papildomus įtaisus visada būtina jungti prie maitinimo šaltinio sienoje, o ne prie ilginamojo laido, prie kurio prijungtas elektrinių įrankio maitinimo laidas. Jei apsaugoto kištukinio lizdo nėra, pjovimo staklių nenaudokite tol, kol lizdas nepakeistas ar nėra papildomos apsaugos. Šiuos papildomus apsaugos įtaisus galima įsigyti pas vietos pardavimo atstovą.

PLYTELIŲ PJOVIMO STAKLIŲ PADĖTIS

Žr. 2 pav. Kad įrankio kištukas ar kištukinis lizdas nesušlaptų, plytelių pjovimo stakles pastatykite prie vienos sienoje įmontuoto kištukinio lizdo pusės, kad vanduo nevarvėtų ant kištukinio lizdo ar kištuko. Operatorius turi nuleisti laidą, kuriuo pjovimo staklės yra prijungiamos prie kištukinio lizdo. Laido nuleidimas – tai laido dalis žemiau kištukinio lizdo lygio ar jungiamoji dalis, jei naudojamas ilginamasis laidas, siekiant išvengti, kad vanduo nekeliautų laidu ir171 Lietuviškai

7. Uždėkite įstrižinio pjovimo stalą.

PASTABA: Pjovimo disko dangtelis/apsauginis gaubtas yra tvirtinamas gamykloje. Neišmontuokite įrankio jį nustatant ar atliekant jo priežiūros darbus.

1. Rankenėlę ant įpjovos kreiptuvo pasukite prieš

laikrodžio rodyklę atlaisvinti.

2. Įpjovos kreiptuvą stumkite ant stalo šono.

3. Naudokite įpjovos kreiptuvo kampainį, esantį stalo

priekinėje ir užpakalinėje dalyje, norėdami nustatyti įpjovos kreiptuvą reikiamam pjūvio pločiui atlikti.

4. Įpjovos kreiptuvo rankenėlę pasukite pagal laikrodžio

rodyklę, kad saugiai priveržtumėte.

1. Nustatykite įpjovos kreiptuvą iki reikiamos padėties ir

2. Nuožambaus pjovimo kreiptuvą stumkite ant įpjovos

kreiptuvo iš priekio.

3. Nustatykite iki reikiamo kampo, naudodamiesi

kampainiu, ir tvirtai priveržkite rankenėle. STOVO MONTAVIMAS Žr. 8-9 pav. Ant atraminių laikiklių ir stovo kojų yra pažymėtos atitinkamos raidės, kad montavimas būtų lengvesnis. Būtini įrankiai: Reguliuojamas veržliaraktis arba 13 mm veržliarakčiai arba „Philips“ atsuktuvas.

1. Įkiškite stovo kojas, pažymėtas “A”, į atraminio laikiklio

vamzdžių galus, pažymėtus “A”. Stovo kojų išlenktieji galai turi būti nukreipti vienas nuo kito, kad būtų panašu į “V” formą. Sulyginkite stovo kojų griovelius. Pakartokite veiksmus su antru atraminiu laikikliu ir kojomis, pažymėtomis “B”.

2. Kojas įkiškite į laikiklius. Koja “B” atremiama į laikiklių

vidinę pusę. Koja “A” atremiama į išorinę pusę. Sulyginkite angas laikikliuose ir kojose. Per skyles pritvirtinkite kojas.

3. Veržliarakčiu priveržkite kojas.

4. Stovą pastatykite ant lygaus žemės paviršiaus ir

plytelių pjovimo staklių apačioje esančius griovelius sulyginkite su stovo laikikliais. Stalą uždėkite ant stovo.

5. Prieš naudojimą patikrinkite, ar pjovimo staklės yra ant

žemės, o stovas stovi tvirtai. Įstrižinio pjovimo stalas – Įstrižinio pjovimo stalu galima atlikti 22,5º ir 45º nuožambius pjovimus. Rankenos – Pjovimo staklėse kairėje ir dešinėje pusėse yra pritvirtintos patogios rankenos stakles pakelti ir nešti. Nuožambaus pjovimo kreiptuvas – Nuožambaus pjovimo kreiptuvas yra visiškai reguliuojamas atliekant įstrižinius pjovimus ir nuožambius pjovimus. Variklis – Šiame įrankyje yra įrengtas galingas variklis, turintys pakankamai galios atlikti sunkius pjovimo darbus. Pjovimo užtvaros kreiptuvas – Pjovimo užtvaros kreiptuvas yra visiškai reguliuojamas atliekant kryžminius pjovimus ir naudojant nuožambaus pjovimo kreiptuvą. Plytelių pjovimo staklių stovas – Pjovimo staklės tiekiamos su stovu, kad jas būtų galima nešioti bei patogiau jomis dirbti. Pjovimo disko apsauginis gaubtas – Pjovimo disko apsauginis gaubtas apsaugo nuo per didelio purškimo ir dūmų MONTAVIMAS

1. Nuimkite įstrižinio pjovimo stalą.

2. Pritvirtinkite L-formos pjovimo disko apsauginio

gaubto laikiklį prie briaunelės, esančios po stalu už pjovimo disko.

3. Į stalą ir per pjovimo disko ašmenų apsauginį laikiklį

įsukite varžtus ir juos tvirtai priveržkite. PASTABA: Patikrinkite, ar pjovimo disko apsauginio gaubto laikiklis yra sulygintas su pjovimo disku, kad jis nesiliestų į pjaunamą ruošinį.

4. Pjovimo disko apsauginį gaubtą sulyginkite su disku

ir stumkite virš laikiklio. Sulyginkite pro pjovimo disko apsauginio gaubto angas su disko apsauginio gaubto laikiklio grioveliu. PASTABA: Pjovimo disko apsauginį gaubtą visada nustatykite horizontaliai stalo atžvilgiu ir truputį virš plytelės storio. Pjovimo disko apsauginis gaubtas neturi liestis į plytelę.

5. Šešiakampį varžtą pritvirtinkite pro pjovimo disko

apsauginį gaubtą ir laikiklį.

6. Įsukite rankenėlę ant varžto ir priveržkite iki reikiamo

aukščio.172 Lietuviškai

1. Nuimkite įstrižinio pjovimo stalą.

2. Suraskite angą vandens talpos apačioje.

3. Pertekliaus nuleidimo vamzdelį tvirtai stumkite į

4. Uždėkite įstrižinio pjovimo stalą.

FIKSATORIŲ TVIRTINIMAS

1. Plytelių pjovimo staklių korpusą apverskite aukštyn

2. Sulyginkite ksatorių varžtų griovelius su varžtų

grioveliais plytelių pjovimo staklių korpuso apačioje.

3. Įkiškite varžtus ir juos saugiai priveržkite.

1. Nuimkite įstrižinio pjovimo stalą.

2. Vandens talpą pripildykite švariu vandeniu iš čiaupo iki

pripildymo linijos. PASTABA: Pertekliaus nuleidimo vamzdelis apsaugo nuo per didelio vandens kiekio išsiliejimo.

3. Uždėkite įstrižinio pjovimo stalą.

VANDENS TALPOS KEITIMAS

1. Atjunkite plytelių pjovimo stakles iš maitinimo šaltinio.

2. Nuimkite pertekliaus nuleidimo vamzdelį ir jį išpilkite

į kibirą, bet atsargiai, kad vanduo neprisitaškytų ant žemės ar aplink stakles.

3. Panaudotą nereikalingą vandenį išpilkite pagal vietinių

taisyklių reikalavimus. VEIKIMAS ĮSPĖJIMAS Būkite atsargūs, net jei puikiai pažįstate įrankį. Prisiminkite, kad dėl sekundės neatsargumo galite patirti sunkių sužalojimų. ĮSPĖJIMAS Visada užsidėkite apsauginius akinius arba akinius su šoniniais skydais, kai dirbate su šiuo įrankiu. Neužsidėjus, į jūsų akis gali patekti nuolaužų, kurios gali rimtai sužaloti. ĮSPĖJIMAS Nenaudokite jokių papildomų įtaisų ar priedų, kurių nerekomenduoja šio prietaiso gamintojas. Naudojant nerekomenduojamus papildomus įtaisus ar priedus, galima rimtai susižaloti. LIKUTINĖS SROVĖS ĮTAISO (RCD) PATIKRINIMAS PRIEŠ NAUDOJIMĄ

1. Likutinės srovės įtaisą (RCD) prijunkite prie maitinimo

2. Nuspauskite atstatymo mygtuką. Maitinimo tiekimo

lemputė turi pradėti šviesti.

3. Nuspauskite patikrinimo mygtuką. Maitinimo tiekimo

lemputė turi išsijungti. ĮSPĖJIMAS: Jei likutinės srovės įtaiso (RCD) patikrinimas nesėkmingas, įrankio nenaudokite. Pasitarkite su kvalifikuotu elektriku.

4. Jei norite įjungti likutinės srovės įtaisą (RCD),

nuspauskite atstatymo mygtuką. TAIKYMO SRITYS Šį įrankį galima naudoti šiems tikslams: Pjovimas tiesia linija, pvz. kryžminis pjovimas, nuožambus pjovimas, įpjovimas ir įstrižinis pjovimas PASTABA: Šios pjovimo staklės yra skirtos tik pjauti plyteles, grindinio plyteles, natūralaus akmens gaminius, akmens masės plyteles. Įjungimo/išjungimo mygtukas Šiose pjovimo staklėse yra įrengtas lengvai pasiekiamas įjungimo/išjungimo (ON/OFF) mygtukas, esantis žemiau priekinio strypo. Pjovimo stakles išjungti: Nuspauskite raudoną mygtuką įrankį išjungti (OFF) (O). Pjovimo stakles įjungti: Nuspauskite žalią mygtuką įrankį įjungti (ON) (I). Pjovimo staklių užblokavimas: Kai pjovimo staklės išjungtos (OFF), kištuką ištraukite iš maitinimo lizdo. ĮSPĖJIMAS Prieš nuspausdami jungiklį įrankį įjungti, VISADA patikrinkite, ar ruošinys nesiliečia prie pjovimo disko. Nesilaikant šių nurodymų, ruošinys gali būti nusviestas link operatoriaus ir jį sunkiai sužeisti.173 Lietuviškai

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV ĮSPĖJIMAS Prieš prijungdami įrankį prie maitinimo šaltinio visada patikrinkite, ar jungiklis yra išjungtoje (OFF) padėtyje, kad sumažintumėte atsitiktinio užsivedimo pavojų. Nutrūkus elektros energijos tiekimui ar kai įrankis nenaudojamas, jungiklį išjunkite (OFF) ir kištuką ištraukite iš maitinimo šaltinio. Tokiu būdu įrankis apsaugomas nuo atsitiktinio užsivedimo, kai elektros energijos tiekimas atnaujinamas.

ĮPJOVOS KREIPTUVO IR NUOŽAMBAUS PJOVIMO

KREIPTUVO NAUDOJIMAS Žr. 13 pav. Įpjovos kreiptuvą galima naudoti tiek iš kairės, tiek iš dešinės pjovimo disko pusės.

1. Rankenėlę ant įpjovos kreiptuvo pasukite prieš

laikrodžio rodyklę atlaisvinti.

2. Stalo priekinėje ir užpakalinėje dalyje esančiu įpjovos

kreiptuvo kampainiu nustatykite įpjovos kreiptuvą iki reikiamos padėties, kad jis būtų paruoštas tinkamam pjovimo pločiui.

3. Pasukite rankenėlę pagal laikrodžio rodyklę, kad

saugiai priveržtumėte. KAMPŲ NUSTATYMAS Nustatykite įpjovos kreiptuvą iki reikiamos padėties ir tvirtai priveržkite.

1. Nuožambaus pjovimo kreiptuvą stumkite ant įpjovos

kreiptuvo iš priekio.

2. Nustatykite iki reikiamo kampo, naudodamiesi

kampainiu, ir tvirtai priveržkite rankenėle. PJOVIMŲ ATLIKIMAS Žymekliu ar riebaliniu pieštuku nubrėžkite ant plytelės liniją, pagal kurią atliksite pjovimą. Jei plytelė blizgi ir ją sunku pažymėti, ant jos užklijuokite maskavimo juostą ir liniją nubrėžkite ant jos. Dažna problema pjaunant plyteles yra nukrypimas nuo pažymėtos linijos. Nuo žymos nukrypus, disko jėga negalima grąžinti į pjovimo liniją pasukant plytelę. Vietoj to, stumkite pjūklą atbuline eiga ir plytelę pjaukite iš naujo, pašalindami tą mažą plytelės dalelę tol, kol diskas grįžta į pjovimo liniją. Siekiant šios problemos išvengti, atlikdami kryžminį pjovimą naudokite įpjovos kreiptuvą, atlikdami nuožambųjį pjovimą, naudokite nuožambaus pjovimo kreiptuvą, atliekant įstrižus pjovimus, naudokite reguliuojamą dešinę stalo pusę, jei tik įmanoma. Atlikti kryžminį pjovimą Žr. 14 pav. Kryžminiai pjovimai yra tiesūs 90° pjovimai. Ruošinys stumiamas į diską 90° kampu, o pjovimo diskas yra vertikalus.

1. Žymekliu ar riebaliniu pieštuku ant ruošinio pažymėkite

reikiamą pjauti vietą.

2. Nustatykite įpjovos kreiptuvą iki reikiamos padėties ir

tvirtai priveržkite.

3. Uždėkite ruošinį ant stalo ir tvirtai prispauskite prie

4. Prieš įjungdami įrankį, patikrinkite, ar prie pjovimo

disko nėra plytelių.

6. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

7. Ruošinį laikykite tvirtai atremtą į pjovimo užtvarą ir

stumkite ruošinį link pjovimo disko.

8. Pjovimą atlikus, pjovimo stakles išjunkite (OFF).

Prieš nuimdami bet kokią ruošinio dalį, palaukite, kol pjovimo diskas visiškai sustos. Atlikti 45° įstrižinį pjovimą Žr. 15 pav. 45° Įstriži pjūviai taip pat dar vadinami „pjūviai nuo ilgo taško iki ilgo taško”.

1. Žymekliu ar riebaliniu pieštuku ant ruošinio pažymėkite

reikiamą pjauti vietą.

2. Įpjovos kreiptuvą nustatykite reikiamam aukščiui ir

priveržkite rankenėlę, kad jis saugiai būtų laikomas vietoje.

3. Nuožambaus pjovimo kreiptuvą stumkite ant įpjovos

kreiptuvo iš priekio.

4. Nuožambaus pjovimo kreiptuvą nustatykite ties

45°, naudodamiesi kampainiu, ir tvirtai priveržkite rankenėle.

5. Prieš įjungdami įrankį, patikrinkite, ar prie pjovimo

disko nėra plytelių.

7. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

8. Ruošinį laikykite tvirtai atremtą į nuožambaus pjovimo

kreiptuvą ir stumkite šį kreiptuvą pagal pjovimo užtvarą. Ruošinį stumkite link pjovimo disko.

9. Pjovimą atlikus, pjovimo stakles išjunkite (OFF).

Prieš nuimdami bet kokią ruošinio dalį, palaukite, kol pjovimo diskas visiškai sustos.174 Lietuviškai

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV Atlikti nuožambų pjovimą Žr. 16 pav. Nuožambūs pjovimai atliekami pjauti ruošinio išorinius ir vidinius kampus, dekoratyvinius kėdės skersinius ir pagrindo formas, kai ruošinys yra bet kokiu kampu pjovimo disko atžvilgiu nei 90°. Atliekant nuožambius pjovimus, jie gali būti ne tokie tiesūs. Tai galima kontroliuoti laikant ruošinį saugiai atremtą į nuožambaus pjovimo kreiptuvą.

1. Žymekliu ar riebaliniu pieštuku ant ruošinio pažymėkite

reikiamą pjauti vietą.

2. Įpjovos kreiptuvą nustatykite reikiamam aukščiui ir

priveržkite rankenėlę, kad jis saugiai būtų laikomas vietoje.

3. Nuožambaus pjovimo kreiptuvą stumkite ant įpjovos

kreiptuvo iš priekio.

4. Nuožambaus pjovimo kreiptuvą nustatykite iki

reikiamo kampo, naudodamiesi kampainiu, ir tvirtai priveržkite rankenėle.

5. Prieš įjungdami įrankį, patikrinkite, ar prie pjovimo

disko nėra plytelių.

7. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

8. Ruošinį laikykite tvirtai atremtą į nuožambaus pjovimo

kreiptuvą ir stumkite šį kreiptuvą pagal pjovimo užtvarą. Ruošinį stumkite link pjovimo disko.

9. Pjovimą atlikus, pjovimo stakles išjunkite (OFF).

Prieš nuimdami bet kokią ruošinio dalį, palaukite, kol pjovimo diskas visiškai sustos. Atlikti L- formos pjovimą Žr. 17 pav. L-pjūviai yra tokie pjūviai, kurių metu pašalinama plytelės dalis, kad jį tilptų į kampą, pagal spintelę ar kitą formą, ir atliekama dviem pjovimais. PASTABA: Perpjaukite tik plytelės apatinės pusės ar po pjaunama plytele.

1. Pjaukite plytelę iki reikiamo pločio, naudodami

kryžminio pjovimo kryptis.

2. Nustatykite įpjovos kreiptuvą iki reikiamos padėties ir

tvirtai priveržkite.

3. Uždėkite ruošinį ant stalo ir tvirtai prispauskite prie

4. Prieš įjungdami įrankį, patikrinkite, ar prie pjovimo

disko nėra plytelių.

6. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

7. Ruošinį laikykite tvirtai atremtą į pjovimo užtvarą ir

stumkite ruošinį link pjovimo disko.

8. Plytelę įpjaukite gana giliai, bet nepjaukite per toli.

9. Išjunkite įrankį.

10. Ruošinį apverskite ir atlikite pjovimą pagal vieną iš

žymų. Šiuo metu perpjaukite kitą liniją ir pjaunamas gabalas turėtų atsiskirti nuo viso ruošinio.

11. Įjunkite įrankį.

12. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

13. Pjovimą atlikus, pjovimo stakles išjunkite (OFF).

Prieš nuimdami bet kokią ruošinio dalį, palaukite, kol pjovimo diskas visiškai sustos. Atlikti įstrižinį pjovimą Žr. 18-19 pav. Įstrižinio pjovimo stalu galima atlikti 22,5º ir 45º nuožambius pjovimus.

1. Žymekliu ar riebaliniu pieštuku ant ruošinio pažymėkite

reikiamą pjauti vietą.

2. Apverskite įstrižinio pjovimo stalą.

3. Įstrižinio pjovimo stalo apačioje, šone žemyn

patraukite kojas į plokštumos dešinį kampą.

4. Pirmus kojų griovelius naudokite plokštelėms atremti

5. Antrais grioveliais įstrižinio pjovimo stalo kampą

nustatykite į aukščiausią 45° kampą. PASTABA: Prieš pradėdami pjauti, patikrinkite, ar įstrižinio pjovimo stalas yra saugiai pritvirtintas. Išskleiskite kojas ir įstrižinio pjovimo stalą padėkite horizontaliai 22,5° arba 45° kampo pjovimui.

7. Palaukite, kol pjovimo diskas išvystys visą greitį, ir

leiskite diskui sušlapti ir tik po to ruošinį stumkite link pjovimo disko.

8. Ruošinį laikykite tvirtai ant įstrižinio pjovimo stalo ir

stumkite ruošinį link pjovimo disko.

9. Pjovimą atlikus, pjovimo stakles išjunkite (OFF).

Prieš nuimdami bet kokią ruošinio dalį, palaukite, kol pjovimo diskas visiškai sustos.

ĮSPĖJIMAS Sugedusias detales keiskite tik originaliomis atsarginėmis detalėmis. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti įrankį.175 Lietuviškai

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV ĮSPĖJIMAS Dirbdami su elektriniu įrankiu ar kai pučiamos dulkės, visada dėvėkite apsauginius akinius ar akinius su šonine apsauga. Jei darbo metu kyla dulkės, taip pat dėvėkite kaukę nuo dulkių. ĮSPĖJIMAS Jeigu maitinimo laidas pažeistas, jį turi pakeisti tik gamintojas arba įgaliota techninės priežiūros įmonė, kad būtų išvengta pavojaus. ĮSPĖJIMAS Siekiant užtikrinti saugumą ir įrankio patikimumą, visi remonto darbai turi būti atliekami ĮGALIOTAME TECHNINĖS PRIEŽIŪROS CENTRE ar kitoje

Valydami plastikines detales, nenaudokite tirpiklių. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių detalių ir juos naudojant galima pažeisti plastikines detales. Valydami purvą, dulkes, tepalus, alyvas ir t. t., naudokite švarias šluostes. ĮSPĖJIMAS Būkite atsargūs, kad ant plastikinių detalių nepatektų stabdžių skysčio, benzino, naftos turinčių produktų, tepalo ir pan. Juose yra chemikalų, kurie gali sugadinti, pažeisti arba susilpninti plastiką. Sutepimas Kad įrankis ilgai veiktų normaliomis darbo sąlygomis, visi šio įrankio guoliai tepami užpilant pakankamą kiekį aukštos kokybės tepalo. Plytelių pjovimo diskas Siekiant užtikrinti geriausius rezultatus ir didžiausią saugumą, rekomenduojama naudoti 178 mm pjovimo diską, kuris tiekiamas su šiomis pjovimo staklėmis. Tokios pat aukštos kokybės pjovimo diskus galima įsigyti pas vietos pardavimo atstovus. ĮSPĖJIMAS Nenaudokite pjovimo diskų, kurių duomenys yra mažesni nei šio įrankio duomenys veikiant be apkrovos. Nepaisydami šių įspėjimų, galite sunkiai susižeisti. Nenaudokite įtrūkusių diskų ar diskų su plyšiais, dantukais.

PLYTELIŲ PJOVIMO DISKO KEITIMAS

Žr. 20 pav. ĮSPĖJIMAS A 178 mm plytelių pjovimo diskas yra didžiausias tinkamas diskas šioms pjovimo staklėms. Niekada nenaudokite per storo pjovimo disko, dėl kurio išorinė disko jungė negali sukibti su ašies plokštumomis. Didesni pjovimo diskai liečiasi į disko apsauginį gaubtą, o storesni pjovimo diskai neleidžia jo varžtui tvirtai priveržti disko ant ašies. Bet kuri iš šių situacijų gali sukelti nelaimingą atsitikimą bei jus sunkiai sužeisti.

1. Atjunkite pjovimo stakles iš maitinimo šaltinio.

2. Nuimkite įstrižinio pjovimo stalą.

3. Šešiakampį veržliaraktį uždėkite ant pjovimo disko

ašies veržės. Kita ranka ašies veržliaraktį uždėkite ant pjovimo disko ašies.

4. Ašies veržliaraktį laikykite tvirtai, kad pjovimo diskas

nesisuktų. Ašies veržlę pasukite prieš laikrodžio rodyklę jį atlaisvinti.

5. Nuimkite ašies veržlę, išorinę disko jungę ir pjovimo

6. Užlašinkite lašelį alyvos ant vidinės pjovimo disko

jungės, kur ji liečiasi į diską. ĮSPĖJIMAS Jei vidinė disko jungė nuimta, prieš dėdami diską atgal ant ašies, ją pritvirtinkite. To nepadarę galite sunkiai susižeisti, nes pjovimo diskas nebus tvirtai priveržtas. Niekada su šiuo įrankiu nenaudokite pjovimo diskų su plyšiais, grioveliais ar dantukais.

7. Pjovimo diską uždėkite ant ašies taip, kad disko

rodyklės būtų prieš laikrodžio rodyklės kryptį.

8. Uždėkite išorines disko junges. Dvigubos “D”

plokštumos ant disko jungės sulyginamos su ašies plokštumomis.

9. Pjovimo disko veržliarakčiu ir ašies veržliarakčiu tvirtai

priveržkite ašies veržlę.

10. Uždėkite įstrižinio pjovimo stalą.176

GB EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV APLINKOS APSAUGA Žaliavines medžiagas perdirbkite pakartotinai, o ne išmeskite kaip atliekas. Mechanizmas, priedai ir pakuotės turi būti laikomi pakartotinai perdirbti aplinkai nekenksmingu būdu. SIMBOLIAI Pranešimas apie saugumą CE suderinimas GOST-R suderinimas Prieš pradedant naudoti šį prietaisą, prašome atidžiai perskaityti šias instrukcijas. Visada dėvėkite akių apsaugos priemones. Dėvėkite klausos apsaugos priemones Mūvėkite apsaugines pirštines PAVOJUS! Aštri geležtė Atsargiai: įpjovimo pavojus Nenaudoti lyjant ar drėgnose vietose. Nenaudoti lyjant ar drėgnose vietose. Prietaisus būtina visada naudoti su dantytu deimantiniu pjovimo disku. Ašmenų sukimosi kryptis Deimantinis pjovimo diskas Pjovimo disko skersmuo Geležtės ašis skersmuo neto svoris Pjovimo gylis (maks.) Pjovimo plotis (maks.) Įstrižinio pjovimo plotis (maks.) Perdirbkite Elektrinių produktų atliekos neturi būti metamos kartu su namų ūkio atliekomis. Prašome perdirbkite jas ten, kur yra tokios perdirbimo bazės. Dėl perdirbimo patarimo kreipkitės į savo vietinę savivaldybę ar pardavėją.177 Eesti

GaraNtIja Be įstatymais nustatytų teisių, įgyjamų nusipirkus šį produktą, produktui taikoma toliau nurodyta garantija.

1. Pirkėjams galiojantis garantinis periodas yra 24 mėnesiai ir prasideda nuo

produkto pirkimo datos. Data turi būti nurodyta sąskaitoje-faktūroje arba kitame pirkimą įrodančiame dokumente. Produktas sukurtas ir skirtas tik naudotojui ir tik asmeniniam naudojimui. Todėl garantija netaikoma produktą naudojant profesiniais ar komerciniais tikslais.

2. Kai kuriais atvejais yra galimybė pratęsti garantinį laikotarpį iki toliau

nurodyto laikotarpio, prieš tai užsiregistravus www.ryobitools.eu svetainėje. Įrankio tinkamumo aiškiai parodytas parduotuvėse ir (arba) ant pakuotės. Galutinis naudotojas turi užregistruoti savo naujai įsigytus įrankius internetu per 8 dienas nuo jų pirkimo datos. Galutinis naudotojas gali užsiregistruoti dėl garantijos pratęsimo savo šalyje, jei ši pateikta registracijos internetu formoje, kurioje galimas šis pasirinkimas. Be to, galutiniai naudotojai privalo duoti savo sutikimą laikyti duomenis, kuriuos reikia įvesti internete, ir jie turi sutikti su sąlygomis ir nuostatomis. Registracijos patvirtinimo pranešimas, išsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta pirkimo data, įrodo pratęstą garantiją. Jūsų įstatymuose nustatytoms teisėms nebus pakenkta.

3. Garantiniu laikotarpiu garantija taikoma visiems produkto trūkumams,

atsiradusiems dėl prastos darbo kokybės arba prastų produkto medžiagų pirkimo dieną. Garantija taikoma tik taisymui ir (arba) pakeitimui ir joje nenumatyti jokie kiti įsipareigojimai, įskaitant, bet neapsiribojant atsitiktine ar susijusia žala. Garantija negalioja produktą netinkamai naudojant, priešingai vadove nurodytoms instrukcijoms, arba netinkamai prijungus. Garantija netaikoma šiais atvejais: – produktui padarytai žalai netinkamai atliekant produkto techninę priežiūrą; – pakeistam arba modifikuotam produktui; – bet kokiems produktams, kurių originalios identifikacijos (prekės ženklas, serijos numeris) žymės buvo sugadintos, pakeistos ar pašalintos; – bet kokiai žalai, patirtai nesilaikant naudojimo vadovo; – bet kokiam CE nepaženklintam produktui; – bet kokiam produktui, kurį bandė taisyti nekvalifikuotas specialistas, arba iš anksto negavus „Techtronic Industries“ leidimo; – bet kokiam produktui, įjungtam į netinkamą maitinimo tinklą (amperai, įtampa, dažnis); – bet kokiai žalai, kilusiai dėl išorinio poveikio (cheminis, fizinis poveikis, smūgiai) arba pašalinių medžiagų; – įprastam atsarginių dalių dėvėjimuisi; – produktą netinkamai naudojant arba jį perkrovus; – naudojant nepatvirtintus priedus arba dalis; – karbiuratoriui po 6 mėnesių, karbiuratoriaus reguliavimui po 6 mėnesių; – elektrinio įrankio priedams, pateiktiems kartu su įrankiu ar pirktiems atskirai; Prie tokių išimčių priskaitomi, neapsiribojant, atsuktuvo antgaliai, grąžto antgaliai, abrazyviniai diskai, švitrinis popierius ir ašmenys, šoninis kreiptuvas; – komponentai (dalys ir priedai), kurie dėvisi savaime, įskaitant, bet neapsiribojant anglies šepetėliais, griebtuvu, maitinimo laidu, papildoma rankena, šlifavimo plokšte, dulkių maišeliu, dulkių išmetimo vamzdeliu.

4. Norint atlikti techninį aptarnavimą, produktą reikia nusiųsti arba pristatyti į

vieną iš RYOBI įgaliotų techninio aptarnavimo punktų, esančių kiekvienoje šalyje toliau pateiktame aptarnavimo punktų adresų sąraše. Kai kuriose šalyse jūsų vietinis RYOBI pardavėjas gali nusiųsti produktą į RYOBI techninio aptarnavimo punktą. Siunčiant produktą į RYOBI techninio aptarnavimo punktą, produktą reikia saugiai supakuoti, prieš tai iš jo pašalinus pavojingas medžiagas, pavyzdžiui, benziną, nurodyti siuntėjo adresą ir pridėti trumpą gedimo aprašymą.

5. Pagal šią garantiją taisymo ar keitimo darbai atliekami nemokamai.

Garantijoje nenumatytas garantijos pratęsimas ar naujo garantinio laikotarpio pradėjimas. Pakeistos dalys arba įrankiai tampa mūsų nuosavybe. Kai kuriose šalyse pristatymo ar siuntimo paštu išlaidas turi padengti siuntėjas.

6. Ši garantija taikoma Europos bendrijoje, Šveicarijoje, Islandijoje,

Norvegijoje, Lichtenšteine, Turkijoje ir Rusijoje. Kitose šalyse kreipkitės į savo įgaliotą RYOBI pardavėją, norėdami sužinoti, ar taikoma kita garantija. ĮGaLIOTaS TECHNINĖS PRIEŽIŪROS CENTRaS Jei norite surasti įgaliotą techninės priežiūros centrą netoli Jūsų, apsilankykite interneto svetainėje http://uk.ryobitools.eu/service-agents-ryobi.htm.Et GaraNtII Lisaks ostu puhul kaasnevate seadusjärgsetele õigustele kehtib tootele allpool esitatud tingimustega garantii.

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Mes pareiškiame, kad šie produktai Plytelių pjovimo staklės su sulankstomu stovu Modelio numeris: WS721S Serijinio numerio diapazonas: 44416701000001 - 44416701999999 pagamintas laikantis toliau nurodytųjų Europos Direktyvų ir darniųjų standartų 2006/42/EC, 2004/108/EC, 2011/65/EU, EN61029-1:2009+A11:2010; EN55014-1:2006+A1:2009+A2:2011; EN55014-2:1997+A1:2001+A2:2008; EN61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008
