NAUDOJIMO INSTRUKCIJA RTBS18X RYOBI

POUŽITÍ A PÉČE O NÁSTROJ

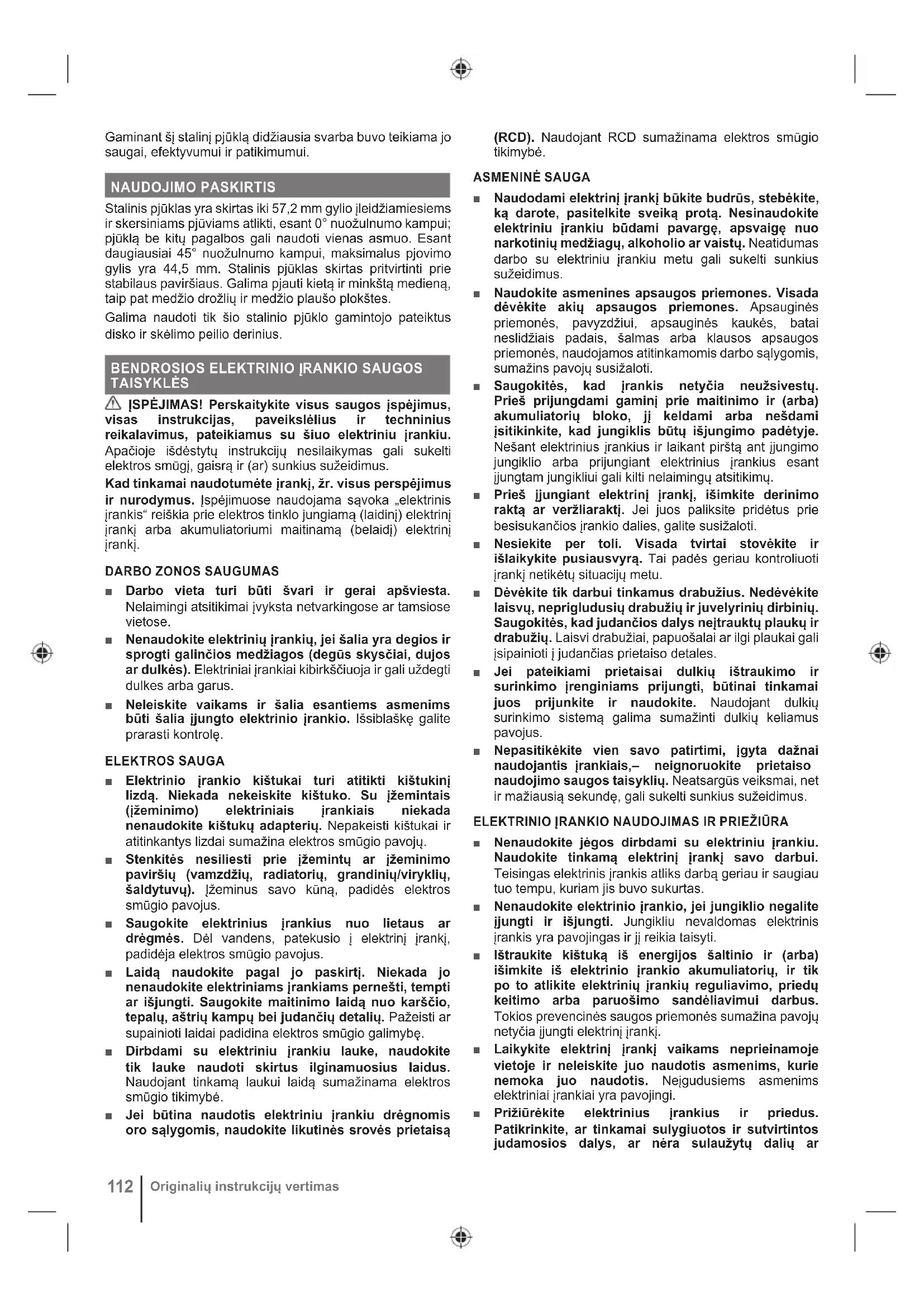

Gaminant ši stalinį pjūklą didžiausia svarba buvo teikiama jo saugai, efektyvumui ir patikimumui.

NAUDOJIMO PASKIRTIS

Stalinis pjūklas yra skirtas iki 57,2 mm gylio jleidžiamiesiems ir skersiniams pjūviams atlikti, esant 0° nuožulnumo kampui; pjūklą be kitų pagalbos gali naudoti vienas asmuo. Esant daugiausiai 45° nuožulnumo kampui, maksimalus pjovimo gylis yra 44,5 mm. Stalinis pjūklas skirtas pritvirtinti prie stabilaus paviršiaus. Galima pjauti kietą ir minkštą medieną, taip pat medžio drožlių ir medžio plaušo plokštes.

Galima naudoti tik šio stalinio pjūklo gamintojo pateiktus disko ir skėlimo peilio derinius.

BENDROŠIOS ELEKTRINIO IRANKIO SAUGOS TAISYKLĖS

⚠️ JSPĖJIMAS! Perskaitykite visus saugos įspėjimus, visas instrukcijas, paveikslėlius ir techninius reikalavimus, pateikiamus su šiuo elektriniu įrankiu. Apačioje išdėstytų instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (ar) sunkius sužeidimus.

Kad tinkamai naudotumėte įrankį, žr. visus perspėjimus ir nurodymus. Įspėjimuose naudojama sąvoka „elektrinis įrankis“ reiškia prie elektros tinklo jungiamą (laidinį) elektrinį įrankį arba akumuliatoriumi maitinamą (belaidį) elektrinį įrankį.

DARBO ZONOS SAUGUMAS

Darbo vieta turi būti švari ir gerai apšviesta. Nelaimingi atsitikimai įvyksta netvarkingose ar tamsiose vietose.
■ Nenaudokite elektrinių įrankių, jei šalia yra degios ir sprogti galinčios medžiagos (degūs skysčiai, dujos ar dulkės). Elektriniai įrankiai kibirkščiuoja ir gali uždegti dulkes arba garus.
■ Neleiskite vaikams ir šalia esantiems asmenims būti šalia jjungto elektrinio įrankio. Išsiblaškę galite prarasti kontrolę.

ELEKTROS SAUGA

• Elektrinio įrankio kištukai turi atitikti kištukinį lizdą. Niekada nekeiskite kištuko. Su jžemintais (jžeminimo) elektriniais įrankiais niekada nenaudokite kištukų adapterių. Nepakeisti kištukai ir atitinkantys lizdai sumažina elektros smūgio pavojų.
  ■ Stenkitės nesiliesti prie įžemintų ar įžeminimo paviršių (vamzdžių, radiatorių, grandinių/viryklių, šaldytuvų). įžeminus savo kūną, padidės elektros smūgio pavojus.
  ■ Saugokite elektrinius įrankius nuo lietaus ar drėgmės. Dėl vandens, patekusio į elektrinį įrankį, padidėja elektros smūgio pavojus.
  Laidą naudokite pagal jo paskirtį. Niekada jo nenaudokite elektriniams įrankiams pernešti, tempti ar išjungti. Saugokite maitinimo laidą nuo karščio, tepalu, aštrių kampų bei judančių detalių. Pažeisti ar supainioti laidai padidina elektros smūgio galimybę.
• Dirbdami su elektriniu įrankiu lauke, naudokite tik lauke naudoti skirtus ilginamuosius laidus. Naudojant tinkamą laukui laidą sumažinama elektros smūgio tikimybė.
  ■ Jei būtina naudotis elektriniu įrankiu drėgnomis oro sąlygomis, naudokite likutinės srovės prietaisą

(RCD). Naudojant RCD sumažinama elektros smūgio tikimybė.

ASMENINÉ SAUGA

Naudodami elektrini įrankį būkite budrūs, stebėkite, ką darote, pasitelkite sveiką protą. Nesinaudokite elektriniu įrankiu būdami pavargę, apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumas darbo su elektriniu įrankiu metu gali sukelti sunkius sužeidimus.
Naudokite asmenines apsaugos priemones. Visada dévékite akių apsaugos priemones. Apsauginės priemonės, pavyzdžiui, apsauginės kaukės, batai neslidžiais padais, šalmas arba klausos apsaugos priemonės, naudojamos atitinkamomis darbo sąlygomis, sumažins pavojų susižaloti.
■ Saugokitės, kad įrankis netyčia neužšivestų. Prieš prijungdami gaminį prie maitinimo ir (arba) akumuliatorių bloko, jį keldami arba nešdami įsitikinkite, kad jungiklis būtų išjungimo padėtyje. Nešant elektrinius įrankius ir laikant pirštą ant jjungimo jungiklio arba prijungiant elektrinius įrankius esant jjungtam jungikliui gali kilti nelaimingų atsitikimų.
■ Prieš jungiant elektrinį įrankį, išimkite derinimo raktą ar veržliaraktį. Jei juos paliksite pridėtus prie besisukančios įrankio dalies, galite susižaloti.
Nesiekite per toli. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Tai padės geriau kontroliuoti įrankį netikėtų situacijų metu.
- Dėvėkite tik darbui tinkamus drabužius. Nedėvėkite laisvų, neprigludusių drabužių ir juvelyrinių dirbinių. Saugokitės, kad judančios dalys nejtrauktų plaukų ir drabužių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias prietaiso detales.
- Jei pateikiami prietaisai dulkių ištraukimo ir surinkimo įrenginiams prijungti, būtinai tinkamai juos prijunkite ir naudokite. Naudojant dulkių surinkimo sistemą galima sumažinti dulkių keliamus pavojus.
Nepasitikėkite vien savo patirtimi, įgyta dažnai naudojantis įrankiais,- neignoruokite prietaiso naudojimo saugos taisyklių. Neatsargūs veiksmai, net ir mažiausią sekundę, gali sukelti sunkius sužeidimus.

ELEKTRINIO IRANKIO NAUDOJIMAS IR PRIEŽIŪRA

■ Nenaudokite jęgos dirbdami su elektriniu įrankiu. Naudokite tinkamą elektrinį įrankį savo darbui. Teisingas elektrinis įrankis atliks darbą geriau ir saugiau tuo tempu, kuriam jis buvo sukurtas.
■ Nenaudokite elektrinio įrankio, jei jungiklio negalite įjungti ir išjungti. Jungikliu nevaldomas elektrinis įrankis yra pavojingas ir ji reikia taisyti.
Ištraukite kištuką iš energijos šaltinio ir (arba) išimkite iš elektrinio įrankio akumuliatorių, ir tik po to atlikite elektrinių įrankių reguliavimo, priedų keitimo arba paruošimo sandėliavimui darbus. Tokios prevencinės saugos priemonės sumažina pavojų netyčia įjungti elektrini įrankį.
■ Laikykite elektrinį įrankį vaikams neprieinamoje vietoje ir neleiskite juo naudotis asmenims, kurie nemoka juo naudotis. Nejgudusiems asmenims elektriniai įrankiai yra pavojingi.
- Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar tinkamai sulygiuotos ir sutvirtintos judamosios dalys, ar nėra sulaužytų dalių ar

montavimo varžtu, taip pat nustatykite bet kokias kitas sąlygas, kurios gali turėti įtakos įrankio naudojimui. Jei įrankis sugedęs, prieš naudojimą jį reikia suremontuoti. Daugelį nelaimingų atsitikimų sukelia prastai prižiūrimi elektriniai įrankiai.

Pjovimo įrankiai privalo būti aštrūs ir švarūs. Prižiūrėkite, kad pjovimo įrankiai būtų švarūs ir aštrūs. Tinkamai prižiūrimi pjovimo įrankiai su aštriais ašmenimis mažiau sukimba ir juos lengviau valdyti.
- Elektrinj įrankį, priedus, įrankių antgalius ir kt. naudokite laikydamiesi šių instrukcijų, atsižvelgdami į darbo sąlygas ir darbo, kurį reikia padaryti, pobūdį. Naudokite elektrinį įrankį tik pagal tiesioginę paskirtį, kitaip sukelsite pavojingą situaciją.
Rankenos ir paviršiai, už kurių yra laikomas prietaisas, privalo būti sausi, švarūs, netepaluoti ir nealyvuoti. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudotis prietaisu ir suvaldyti jo netikėtomis sąlygomis.

AKUMULIATORINIO IRANKIO NAUDOJIMAS IR PRIEŽIŪRA

Akumuliatorių jkraukite tik naudodami gamintojo nurodytą kroviklj. Vienam baterijų tipui pritaikytą jkroviklj naudojant kito tipo baterijoms jkrauti gali kilti gaisras.
Elektrinius įrankius naudokite tik su specialiai jiems skirtais akumuliatoriais. Naudojant kitokius akumuliatorių blokus kyla sužalojimų ir gaisro pavojus.
Kai baterijų paketas nenaudojamas, laikykite jį atokiai nuo kitų metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, kurie gali sujungti gnybtus. Sulietę akumuliatoriaus gnybtus galite nusideginti arba sukelti gaisrą.
- Esant netinkamoms sąlygomis iš akumuliatorių gali išvarvėti skystis – venkite sąlyčio su juo. įvykus netyčiniam sąlyčiui, nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės medicininės pagalbos. Iš akumuliatorių išvarvėjęs skystis gali diriginti arba deginti.
Nenaudokite akumuliatoriaus ar prietaiso, kuris yra sugadintas arba pakeistas. Sugadintas arba pakeistas akumuliatorius gali veikti neprognozuojamai ir dėl to gali kilti gaisras, sprogimas arba pavojus susižaloti.
■ Saugokite akumuliatorių nuo ugnies ir pernelyg aukštos temperatūros. Patekus i ugnį arba veikiant aukštesnei nei 130º temperatūrai gali kilti sprogimas.
Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatoriaus ar prietaiso, jei temperatūra yra už instrukcijoje nurodytų ribų. Netinkamai ikraunant arba, jei temperatūra yra už nurodytų ribų, gali sugesti akumuliatorius ir padidėti gaisro pavojus.

TECHNINÉ PRIEŽIŪRA

• Elektrinj įrankį turi remontuoti tik kvalifikuoti darbuotojai, kurie naudoja identiškas atsargines dalis. Tai užtikrina elektrinio įrankio saugumą.
  Niekada neremontuokite pažeistų akumuliatorių. Akumuliatorius remontuoti gali tik jo gamintojai arba igaliotieji techninės priežiūros paslaugų teikėjai.

STALINIŲ PJŪKLŲ NAUDOJIMO SAUGOS INSTRUKCIJA

SU APSAUGINIAIS GAUBTAIS SUSIJE ISPĖJIMAI

Apsauginiai gaubtai turi būti uždėti. Apsauginiai gaubtai turi būti darbui tinkamos būklės ir tinkamai sumontuoti. Būtina suremontuoti arba pakeisti nauju atsilaisvinusį, pažeistą arba netinkamai veikiantį apsauginį gaubtą.
Kiekvieno pjovimo metu visada naudokite pjovimo disko apsauginį gaubtą, skėlimo peilį ir apsaugos nuo atatrankos saugiklius. Atliekant viso pjovimo darbus, kai pjovimo diskas pjauna per visą ruošinio storį, apsauginis gaubtas ir kiti apsauginiai įtaisai sumažina pavojų susižaloti.
Atlikę jleidżiamuosius pjūvius, pvz., baigę raižymo, pagilinimo ar jpjovimo darbus, vėl nustatykite skėlimo peilį į viršutinę padėtį. Pakėlę skėlimo peilį į viršutinę padėtį, vėl pritvirtinkite disko apsauginį gaubtą ir apsaugos nuo atatrankos saugiklius. Apsauginiai gaubtai, skėlimo peilis ir apsaugos nuo atatrankos saugikliai padeda sumažinti susižalojimo pavojų.
■ Prieš spausdami jungimo jungiklį įsitikinkite, kad pjovimo diskas neliečia apsauginio gaubto, skėlimo peilio ar ruošinio. Šiems daiktams netyčia prisilietus prie pjovimo disko gali kilti pavojus.
Sureguliuokite skėlimo peilį taip, kaip aprašyta šioje įrankio naudojimo instrukcijoje. Palikus netinkamą tarpą, netinkamai nustačius ir sutapdinus skėlimo peilį, jis nėra veiksminga apsauga nuo atatrankos.
Norint, kad skélimo peilis ir apsaugos nuo atatrankos saugikliai tinkamai veiktų, jie turi liesti ruošinį. Skélimo peilis ir apsaugos nuo atatrankos saugikliai yra neveiksmingi pjaunant ruošinius, kurie yra per trumpi, kad juos būtų galima pritvirtinti prie skélimo peilio ir apsaugos nuo atatrankos saugiklių. Esant tokioms sąlygoms, skélimo peilis ir apsaugos nuo atatrankos saugikliai neapsaugo nuo atatrankos.
Naudokite skėlimo peiliui tinkamą pjovimo diską. Norint, kad skėlimo peilis tinkamai veiktų, disko skersmuo turi būti parinktas pagal skėlimo peilį, o disko korpusas turi būti plonesnis nei skėlimo peilis, bet disko pjovimo plotis privalo būti didesnis nei skėlimo peilio storis.

JSPĖJIMAI DĖL PJOVIMO PROCEDŪRŲ

• PAVOJUS! Niekada nekiškite pirštų ar rankų prie pat pjovimo disko, nelaikykite jų vienoje linijoje su disku. Net dėl akimirkos neatidumo ar slystelėjimo ranka gali nusłysti pjovimo disko link, todėl galite sunkiai susižaloti.
  ■ Stumkite ruošinj link pjovimo disko prieš jo sukimosi kryptj. Stumiant ruošinj ta pačia kryptimi, kuria pjovimo diskas sukasi virš stalo, ruošinys ir ranka gali būti traukiami j pjovimo diską.
• Atlikdami išilginio pjovimo darbus niekada nestumkite ruošinio jstrižumo matuokliu, o atlikdami skersinius pjūvius su jstrižumo matuokliu nenaudokite kreipiamosios plokštelės kaip ilgio ribotuvo. Kreipiant ruošinį kreipiamaja plokštele ir jstrižumo matuokliu vienu metu, padidėja pjovimo disko jstrigimo ir atatrankos tikimybė.
  ■ Pjaudami visada stumkite ruošinį tarp kreiptuvo ir pjovimo disko. Jei atstumas tarp kreiptuvo ir

pjovimo disko yra mažesnis nei 150 mm, naudokite stūmiklj, kai šis atstumas yra mažesnis nei 50 mm, naudokite stūmimo bloką. Naudojant „pagalbinius“ jrenginius rankos bus saugiu atstumu nuo pjovimo disko.

Naudokite tik gamintojo pateiktą arba pagal instrukcijas sukonstruotą stūmiklj. Šis stūmiklis užtikrina pakankamą atstumą tarp rankos ir pjovimo disko.
Niekada nenaudokite sugadinto arba nupjauto stūmiklio. Pažeistas stūmiklis gali lūžti, o ranka gali nuslysti i pjovimo diską.
- Neatlikite jokių veiksmų „laisvomis rankomis“. Ruošinio padėčiai nustatyti arba jam kreipti visada naudokite kreipiamają plokštele arba įstrižumo matuoklij. „Laisvomis rankomis“ reiškia prilaikyti arba nukreipti ruošinį rankomis, o ne kreipiamaja plokštele arba įstrižumo matuokliu. Pjovimas laisvomis rankomis gali sukelti neišlygiavimą, įstrigimą ar atatranką.
Niekada nesiekite per besisukantį pjovimo diską ar virš jo. Siekdami paimti ruošinį virš pjovimo disko galite netyčia prisiliesti prie besisukančio pjovimo disko.
Pjaudami ilgus ir (arba) plačius ruošinius pasirūpinkite papildoma ruošinio atrama stalinio pjūklo gale ir (arba) šonuose, kad ruošiniai būtų lygūs. Ilgas ir (arba) platus ruošinys yra linkęs pasisukti stalo krašte, todėl galima prarasti kontrolę, gali sulinkti pjovimo diskas ir įvykti atatranka.
■ Ruošinį stumkite vienodu tempu. Nelenkite ir nesukite ruošinio. Užstrigus ruošiniui iškart išjunkite įrenginį, ištraukite maitinimo laidą ir išvalykite strigtį. Pjovimo disko užkirtimas ruošiniu gali sukelti atatranką arba strigdyti varikljį.
Nenuimkite nupjautų ruošinio dalių, kol pjūklas veikia. Ruošinys gali įstrigti tarp kreiptuvo ar pjovimo disko apsauginio gaubto viduje, o pjovimo diskas gali įtraukti jūsų pirštus. Prieš nuimdami ruošinio dalis išjunkite pjūklą ir palaukite, kol pjovimo diskas nustos suktis.
Kai pjaunami ruošiniai yra plonesni negu 2 mm, naudokite pagalbinį kreiptuvą stalo viršuje. Plonas ruošinys gali būti prispaustas po kreipiamaja plokštele ir sukelti atatranką.

ATATRANKOS PRIEŽASTYS IR SUSIJE ISPĖJIMAI

Atatranka yra staigi ruošinio reakcija i pjovimo disko sugnybimą, užstrigimą ar ruošinio pjūvio linijos nesulygiavimą pagal pjovimo diską arba kai ruošinio dalis įstringa tarp pjovimo disko ir kreipiamosios plokštelės ar kito fi ksuoto objekto.

Atatrankos metu pjovimo disko galinė dalis dažniausia pakelia ruošinį ir stumia link operatoriaus.

Atgalinis smūgis yra netinkamo pjūklo naudojimo ir (ar) klaidingo darbo proceso ar sąlygų rezultatas. Jo galima išvengti laikantis atitinkamų žemiau išdėstytų apsaugos priemonių.

Niekada nestovėkite vienoje linijoje su pjovimo disku. Visada stovėkite toje pačioje pjovimo disko pusėje, kurioje įrengtas kreiptuvas. Atatürką gali dideliu greičiu stumti ruošinį link pjovimo disko priekyje ar vienoje linijoje su juo stovinčių žmonių.
Niekada nesiekite virš pjovimo disko ar už jo, norėdami patraukti ar prilaikyti ruošinį. Galite netyčia prisiliesti prie pjovimo disko arba atatranka gali įtraukti jūsų pirštus i pjovimo diską.

Niekada nelaikykite pjaunamo ruošinio ir nespauskite jo prie besisukančio pjovimo disko. Spaudžiant pjaunamą ruošinį prie pjovimo disko, diskas gali jstrigti ir susidaryti atatranka.
■ Sulygiuokite kreiptuvą, kad jis būtų lygiagrečiai pjovimo diskui. Neišlygiuotas kreiptuvas gali prispausti ruošinį prie pjovimo disko ir sukelti atatranką.
- Atlikdami ne kiaurus pjūvius, pavyzdžiui, užkaitas, pjaudami cokolius ar kartodami pjūvj kreipkite ruošinj link stalo ir kreiptuvo plokšte su jpjovomis. Plokšte su jpjovomis padeda kontroliuoti ruošinj jvykus atatrankai.
Būkite ypač atsargūs, kai darote pjūvį akinose surinktų ruošinių vietose. Išsikišantis diskas gali perpjauti objektus, kurie gali sukelti atatranką.
Siekdami sumažinti pjovimo disko suspaudimo ir atatrankos riziką, atremkite dideles plokštes. Dėl savo svorio didelės plokštės paprastai įlinksta. Atrama (-os) turi būti padėtos po visomis plokštės, išsikišančios už stalo viršaus, dalimis.
Būkite labai atsargūs pjaudami ruošinį, kuris yra susuktas, deformuotas, turi daug ataugų ar neturi tiesaus kampo, kurį būtų galima kreipti įstrižumo matuokliu arba palei kreiptuvą. Turintis daug ataugų, deformuotas ar susuktas ruošinys yra nestabilus, pjūvis gali tapti nesulygiuotas su pjovimo disku, sulinkti ir sukelti atatranką.
Niekada nepjaukite kelių vertikaliai ar horizontaliai sukrautų ruošinių. Pjovimo diskas gali sugriebti vieną ar daugiau dalių ir sukelti atatranką.
- Vėl paleisdami pjūklą su pjovimo disku ruošinyje, sucentruokite pjovimo diską įpjovoje, kad pjūklo dantukai neliestų medžiagos. Jei pjovimo diskas įstrigo, jis gali pakelti ruošinį ir sukelti atatranką iš naujo įjungus pjūklą.
Pasirūpinkite, kad pjovimo diskai būtų švarūs, aštrūs ir tinkamai nustatyti. Niekada nenaudokite deformuotų pjovimo diskų ar pjovimo diskų su įskilusiais ar sulūžusiais dantukais. Aštrūs ir tinkamai nustatyti pjovimo diskai sumažins sukibimo, užstrigimo ir atatrankos tikimybę.

DARBO SU STALINIU PJÜKLU ISPÉJIMAI

Nuimdami stalo jdėklą, keisdami pjovimo diską, reguliuodami skėlimo peilį, apsaugos nuo atatrankos saugiklius, pjovimo disko apsauginį gaubtą ar palikdami įrenginį be priežiūros, visada išjunkite stalinį pjūklą ir atjunkite jį nuo akumuliatoriaus. lmdamiesi atsargumo priemonių išvengsite nelaimių.
Niekada nepalikite veikiančio stalinio pjūklo be priežiūros. Išjunkite ir palikite įrenginį tik tada, kai jis visiškai sustos. Neprižiūrimas pjūklas yra nekontroliuojamas pavojaus šaltinis.
Statykite stalinį pjūklą gerai apšviestoje ir lygioje vietoje, kurioje galite patogiai stovėti ir išlaikyti pusiausvyrą. Pjūklą reikia įrengti pakankamai erdvioje vietoje, kurioje būtų patogu dirbti su turimo dydžio ruošiniu. Užgriozdintos ir tamsios vietos, nelygios slidžios grindys dažnai yra nelaimingų atsitikimų priežastimi.
- Dažnai valykite ir šalinkite pjuvenas po pjūklo stalu ir (arba) dulkių surinkimo įtaisu. Susikaupusios pjuvenos yra degios, jos gali savaime užsidegti.
■ Stalinis pjūklas turi būti pritvirtintas. Netinkamai pritvirtintas stalinis pjūklas gali pajudėti arba apvirsti.

■ Prieš jjungdami stalinį pjūklą nuo stalo nuimkite įrankius, medienos atraižas ir pan. Išsiblaškymas ar galima strigtis gali būti pavojingi.
Visada naudokite tinkamo dydžio diskus su tinkamos formos (deimanto formos ar apvalias) angomis. Pjovimo diskai, kurie neatitinka pjūklo tvirtinimo įrangos, išsibalansuos, todėl pjūklas taps nevaldomas.
Niekada nenaudokite apgadintų ar netinkamų pjovimo disko tvirtinimo priemonių, pavyzdžiui, jungių, pjovimo disko veržlių, varžtų ar poveržlių. Šios tvirtinimo priemonės yra specialiai pritaikytos jūsų pjūklui ir užtikrina saugų bei optimalų jo veikimą.
Niekada nestovėkite stalinio pjūklo, nenaudokite jo kaip kopėtėlių. įrenginiui apvirtus arba netikėtai palietus pjovimo įrankius kyla sunkių sužeidimų pavojus.
■ Įsitikinkite, kad pjovimo diskas yra sumontuotas ir sukasi tinkama kryptimi. Su staliniu pjūklu nenaudokite šlifavimo diskų, vielinių šepetėlių ar šlifavimo diskų. Netinkamai sumontavus pjovimo diską arba naudojant nerekomenduojamus priedus, galima sunkiai susižaloti.

KREIPIAMOSIOS PLOKŠTELĖS NAUDOJIMAS

⚠️ ISPĖJIMAS! Norėdami išvengti pavojaus susižaloti, prieš pradėdami bet kokį darbą būtinai įsitikinkite, kad kreipiamoji plokštelė yra lygiagreti disko ašmenims.

• Atlaisvinkite kreipiamają plokštelę pakeldami fiksavimo svirtį.
  Uždėkite galinę briauną ant pjūklo pagrindo galinės dalies ir šiek tiek patraukite įrenginio priekinės dalies link.
  Nuleiskite kreipiamosios plokštelės priekinį galą ant kreipiamųjų paviršių, esančių ant priekinio skersinio.

■ Patikrinkite, ar sklandžiai slysta.

■ Nustatykite kreipiamają plokštelę norimu atstumu nuo peilio.

Kai kreipiamoji plokštelė yra lygiai prispausta ant pjūklo pagrindo, stumkite kreiptuvą priekinio skersinio link, kad kreiptuvas būtų sulygiuotas su peiliu.

⚠️ JSPĖJIMAS! Pirmiausiai užfiksuokite kreiptuvą ties norimu pjūvio dydžiu, o tada pristumkite ruošinį prie kreiptuvo. Nedarykite atvirkščiai: nedėkite ruošinio pirmiausiai ir po to nepristumkite kreiptuvo prie jo, kad jį užfiksuotumėte. Antraip kreiptuvas gali būti netinkamai sulygiuotas ir ruošinys gali užstrigdyti pjovimo diską bei sukelti atatranką.

- Paspauskite fiksavimo svirtj žemyn, kad sulygiuotumėte ir užfiksuotumėte kreiptuvą. Tvirtai užfiksavus, fiksavimo svirtis turi būti nukreipta žemyn.

PASTABA: Isitikinkite, kad fiksavimo svirtis tvirtai užfi ksuota.

PASTABA: Jei kreipiamoji plokštelė nėra lygiagreti disko ašmenims, reikia sureguliuoti.

PAPILDOMI STALINIŲ PJŪKLŲ SAUGOS ĮSPĖJIMAI

• Irankio darbo aplinkos temperatūra yra nuo 0°C iki 40°C.
  ■ Irankio saugojimo aplinkos temperatūra yra nuo 0°C iki 40°C.
  ■ Rekomenduojama jkrovimo sistemų darbo aplinkos temperatūra yra nuo 10°C iki 38°C.

SPECIALIOS MEDIENOS PJOVIMO DISKO NAUDOJIMO SAUGOS INSTRUKCIJOS

■ Prieš naudodami pjūklo geležte ir variklinį įrankį atidžiai perskaitykite vadovą ir instrukcijas.
- Variklinis įrankis turi būti gerai sutvarkytas ir geros būklės, suklys turi būti be deformacijų ir nevibruoti.
■ Užtikrinkite, kad operatorius būtų tinkamai išmokytas laikytis atsargumo priemonių, reguliuoti mašiną ir dirbti ja.
Naudodami variklinj jrankj visada dévékite apsauginius akinius ir klausos apsaugos priemones. Rekomenduojama mūvēti pirštines, stabilius batus neslystančiais padais bei prijuostę.
■ Prieš naudojant bet kokj priedą susipažinkite su jo naudojimo instrukcijomis. Netinkamai naudojant priedus gali būti padaryta žala ir kyla didesnis pavojus susižeisti.
■ Pasirūpinkite, kad diskas būtų švarus. Nuvalykite pjuvenas ir ypač lipnias medžiagas, pvz., medžio dervą. Švarus diskas pjauna tiksliau ir saugiau.
■ Naudokite tik šioje instrukcijoje nurodytas geležtes, atitinkančias standartą EN 847-1.
Atkreipkite démesį į didžiausią leistiną greitį, pažymėtą ant pjūklo geležtės. Pasirūpinkite, kad greitis, nurodytas ant pjūklo geležtės, mažiausiai atitiktų greitį, nurodytą ant pjūklo.
Visada naudokite veleno angų geležtes tinkamo dydžio ir formos. Geležtės, nepritaikytos pagal pjūklo montavimo detales, suksis ekscentriškai, dėl to pjūklo nesuvaldysite.
■ Nenaudokite pjovimo diskų, kurių korpuso storis yra didesnis arba griovelio pjovimo plotis yra mažesnis už skėlimo peilio storį.
Nenaudokite didesnio ar mažesnio skersmens geležčių nei rekomenduojama. Nenaudokite poveržlių ar skyriklių diskui prie veleno tvirtinti.
■ Prieš naudodami patikrinkite pjūklo geležtės ašmenis, ar jos nėra pažeistos ir ar nėra pasikeitusi jų išvaizda. Sugadinti arba apspurę kraštai gali nulūžti ir padidinti susižalojimo tikimybę.
■ Nenaudokite įskilusių ar deformuotų geležčių. Nenaudokite pažeistų ar įtrūkusių pjūklo geležčių.
■ Jei pjūklo geležtė yra pažeista, deformuota, persikreipusi ar įtrūkusi, ją atiduokite į atliekas; remontuoti jos negalima.
■ Nenaudokite didelio greičio plieno (HSS) geležčių.
■ Isitikinkite, kad pjovimo diskas yra tinkamai sumontuotas, ir, prieš naudodami, tvirtai priveržkite veleno veržlę.
■ Tvirtinimo varžtus ir veržles privaloma užveržti tinkamu veržliarakčiu ir pan.
■ Draudžiama veržti ilginamuoju veržliarakčiu arba kalant plaktuku.
■ Užtikrinkite, kad visos geležtės ir jungės būtų švarios ir movos pusės su grioveliais būtų nustatytos prie disko.
■ Isitikinkite, kad diskas sukasi tinkama kryptimi ir neliečia nei vienos jrenginio ar apsauginės sistemos dalies.
■ Prieš pradėdami darbą, atlikite bandomajį pjūvj nejjungdami variklio, kad būtų galima patikrinti disko padėtį, taip pat – apsaugų veikimą kitų įrenginio dalių ir ruošinio atžvilgiu.
■ Niekada nepalikite elektrinio įrankio be priežiūros.
■ Geležtei sukantis jos netepkite alyva.

Niekada nebandykite greitai stabdyti veikiančio elektrinio įrankio kokuu nors įrankiu ar kita priemone, nes galite netyčia sukelti skaudžių nelaimingų atsitikimų.
■ Prieš keisdami diskus arba vykdydami techninės priežiūros darbus, atjunkite elektrinį įrankį nuo maitinimo tinklo.
Atkreipkite dėmesį į geležtės pakuotę ir būkite atsargūs ją išpakuodami, aštriais ašmenų antgaliais ją lengva sužeisti.
Pjūklo geležte laikykite tik naudodamiesi laikikliu arba mūvėdami apsaugines pirštines. Atminkite, kad po pjovimo darbų diskas bus įkaitęs.
- Geležte laikykite ir saugokite originalioje pakuotėje arba kitoje tinkamoje pakuotėje, sausomis sąlygomis ir toliau nuo cheminių medžiagų, kurios gali pažeisti geležte.

PAPILDOMI AKUMULIATORIAUS SAUGOS JSPÉJIMAI

Siekdami išvengti trumpojo jungimo sukeliamą gaisro pavojaus, sužalojimų arba produkto pažeidimų, nekiškite įrankio, keičiamo akumuliatoriaus arba įkroviklio į skysčius ir pasirūpinkite, kad į prietaisus arba akumuliatorius nepatektų jokių skysčių. Koroziją sukeliantys arba laidūs skysčiai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpajį jungimą.
■ Akumuliatoriaus darbo aplinkos temperatūra yra nuo 0°C iki 40°C.
■ Baterijos sandėliavimo aplinkos temperatūros diapazonas nuo 0°C iki 20°C.

LIČIO BATERIJŲ GABENIMAS

Gabenkite bateriją pagal jmonės ir valstybinius reikalavimus ir taisykles.

Gabendama baterijas, trečioji šalis privalo vadovautis ant pakuotės ar etikečių nurodytais specialiaisiais reikalavimais. Pasirūpinkite, kad gabenant baterijos nesusiliestų su kitomis baterijomis ar laidžiomis medžiagomis: ant jungiamųjų elementų uždėkite izoliuojančius, nelaidžius apsauginius dangtelius arba šiuos elementus apvyniokite juosta. Negabenkite įtrūkusių ar pratekančių baterijų. Išsamesnio patarimo kreipkitės į gabentojo įmonę.

GERAI IŠMANYKITE APIE GAMINI

Žiūrėti 169 psl.

1. Darbinis stalas
2. Nuožulnumo kampo fiksavimo svirtis
3. ljungimo / išjungimo mygtukas
4. Baterijos gnybtas
5. Aukščio ir nuožulnumo reguliavimo ratukas
6. Reguliavimo ratuko rankena
7. Nuožambaus pjovimo kreiptuvas
8. Pjovimo disko apsauginis gaubtas
9. Apsaugos nuo atatrankos saugikliai
10. Kreipiamoji plokštelė
11. Pjūklo geležtė
12. Skélimo peilis
13. Apsauginé plokštelé
14. Apsauginės plokštelės fiksavimo rankenėlė
15. Dulkių anga
16. Montavimo anga
17. Stūmiklis

18. Dulkių angos adapteris

19. Priedų dėtuvė (įstrižumo matuoklis, skėlimo peilis, veržliarakčiai)

20. Šešiakampis veržliaraktis

21. Disko veržliaraktis uždaru galu
22. Disko veržliaraktis atviru galu
23. Naudojimo instrukcija
24. Varžtas
25. Poveržlè
26. Šešiakampė veržlė
27. Atsuktuvas
28. Baterijos paketas
29. lkroviklis

PRIEŽIŪRA

Gaminio negalima modifikuoti arba naudoti gamintojo nepatvirtintus priedus. Gali kilti pavojus jūsų bei kitų asmenų saugai.
Gaminio negalima naudoti, jeigu netinkamai veikia jungikliai, apsauginiai įtaisai ar kitos dalys. Nugabenkite į įgaliotą techninio aptarnavimo centra, kad sutaisytų ar sureguliuotų specialistai.
■ Negalima atlikti jokių reguliavimo veiksmų, kol pjūklo geležtė juda.
■ Prieš atlikdami reguliavimo, tepimo arba gaminio techninės priežiūros darbus, visada įsitikinkite, ar akumuliatoriaus blokas yra išimtas iš gaminio.
Kiekvieną kartą prieś gaminį naudojant ir jį panaudojus reikia patikrinti, ar nėra pažeistų ar sugedusių dalių. Turi būti palaikoma geriausia gaminio darbo būklė; netinkamas dalis riekia nedelsiant pakeisti gamintojo patvirtintomis atsarginėmis dalimis.
■ Peilis turi aštrias briaunas, be to, po pjovimo jis gali būti įkaitęs. Būkite itin atsargūs, valydami neapsaugotą peilį. Dėvėkite pirštines, kad apsisaugotumėte nuo susižalojimo.
■ Reguliariai valykite dulkes nuo pjūklo ir jo priedų, ypač nuo judamųjų dalių, įskaitant disko apsauginį gaubtą. Dulkės efektyviai pašalinti naudokite rankinį šepetį arba dulkių siurblį. Nenaudokite suslėgtojo oro.
Siekiant didesnio saugumo ir patikimumo, visus remonto darbus, įskaitant šepečių keitimą, turėtų atlikti įgaliotasis techninės priežiūros centras.

⚠️ ISPĖJIMAS! Nebandykite ardyti disko apsauginio gaubto bloko, norėdami jį išvalyti arba suremontuoti. Negalima naudoti pažeistų apsauginių gaubtų. Gražinkite į igaliotajį techninės priežiūros centra, kad jis būtų suremontuotas arba pakeistas nauju.

SIMBOLIAI ANT JRENGINIO

Saugos perspėjimas

Europos atitikties ženklas

Didžiosios Britanijos atitikties ženklas

Ukrainos atitikties ženklas

„EurAsian“ atitikties ženklas

Prieš pradedant naudoti ši prietaisą, prašome atidžiai perskaityti šias instrukcijas.

Dévékite klausos apsaugos priemones.

Dévékite akių apsaugos priemones.

Mūvėkite apsaugines pirštines.

Laikykite rankas atokiai nuo pjovimo srities ir aštrių peilių.

Nenaudoti Iyjant ar drègnose vietose.

Disko pjovimo plotis (prapjova)

Šio pjovimo disko dantukų skaičius

Medienai ir analogiškoms medžiagoms pjauti

Neskirtas metalams pjauti

Disko sukimosi kryptis (nurodyta ant pjovimo disko)

Neišmeskite senų akumuliatorių, elektros ir elektroninės įrangos atliekų kartu su nerūšiuotomis komunalinėmis atliekomis. Seni akumuliatoriai, elektros ir elektroninės įrangos atliekas privaloma surinkti atskirai. Senos baterijos, akumuliatoriai ir šviesos šaltinių atliekos turi būti pašalinti iš įrangos. Kur rasti surinkimo ir perdirbimo punktą ir kaip tinkamai utilizuoti seną įrenginį, kreipkitės į vietos valdžios įstaigą ar pardavėją. Atsižvelgiant į vietos teisės aktus, mažmenininkai gali būti įpareigoti nemokamai priimti atgal senus akumuliatorius ir elektros bei elektroninės įrangos atliekas. Prisidėdami prie pakartotinio senų akumuliatorių ir elektros bei elektroninės įrangos atliekų panaudojimo ir perdirbimo padedate mažinti žaliavų poreikį. Senuose akumuliatoriuose, ypač tuose, kuriuose yra ličio, elektros ir elektroninės įrangos atliekose yra vertingų ir perdirbimui tinkamų medžiagų, kurios gali turėti neigiamą poveikį aplinkai ir žmonių sveikatai, jei nėra šalinamos aplinkai nekenksmingu būdu. Ištrinkite senuose prietaisuose esančius asmens duomenis, jei tokių buvo.

SIMBOLIAI VADOVE

Blokētājs

Atrakinti

Detalės arba priedai yra parduodami atskirai

Pastaba

lspéjimas

Deklaruotoji keliama triukšmo vertė(-ės) nustatyta(-os) atsižvelgiant į standartinį bandymo metodą, todėl ją(jas) galima palyginti su kitų elektrinių įrankių keliamu triukšmu.

Deklaruota keliamo triukšmo vertė(-ės) taip pat gali būti naudojama(-os) preliminariam triukšmo poveikiui jvertinti.

Faktiškai naudojant elektrinj įrankį, keliamo triukšmo lygis gali skirtis nuo paskelbtosios vertės, priklausomai nuo būdų, kuriais yra naudojamas šis įrankis, ir ypač nuo to, koks ruošinys yra apdirbamas.

Siekiant apsaugoti naudotoją, būtinai jvertinkite saugos priemones, remdamiesi triukšmo poveikio įvertinimu esant faktinėms naudojimo sąlygoms (atsižvelgdami j visas darbo ciklo dalis, pavyzdžiui, ne tik kiek laiko jrankis veikia, bet ir kiek kartų jis yra išjungiamas bei kai įis veikia be apkrovų).

Naudokite klausos apsaugos priemones. Jei ausų neapsaugosite, galite prarasti klausą.

ET

HOIATUS

Papildant bet kokias jstatymuose numatytas perkant atsirandančias teises, šiam jrenginiui taikoma toliau nurodyta garantija.

1. Vartotojams suteikiama 24 mėnesių trukmės garantija nuo įrenginio įsigijimo datos. Ši data turi būti nurodyta sąskaitoje faktūroje ar kitame pirkimą įrodančiame dokumente. Šis įrenginys skirtas tik vartotojų rinkai ir asmeniniam naudojimui. Todėl garantija netaikoma, jei įrenginys naudojamas profesinėms ar komercinėms reikmėms.
2. Išigijus tam tikrus elektrinius įrenginius (AC/DC), suteikiama galimybė pratęsti garantiją, kad ji galiotų ilgiau, nei nurodyta pirmiau, naudojanis registracija interneto svetainėje www.ryobitools.eu. Ar galima pratęsti įrenginio garantinį laikotarpį, aiškiai nurodoma parduotuvėse ir (arba) ant įrenginio pakuotės, ir (arba) įrenginio dokumentuose. Galutinis naudotojas turi užregistruoti savo naujai išigyta įrenginį per 30 dienų nuo išigijimo datos. Galutinis naudotojas gali registruotis išplėstinei garantijai savo gyvenamojoje šalyje, jei ji nurodyta internetinėje registracijos formoje, kurioje siūloma tokia galimybė. Be to, galutiniai naudotojai turi sutikti su duomenų, kuriuos reikia įvesti internetu, saugojimu ir svetainės naudojimo sąlygomis. Kaip išplėstinės garantijos įrodymas naudojamas registracijos patvirtinimo kvitas, atsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta išigijimo data.
3. Ši garantija apima visus garantiniu laikotarpiu aptiktus jrenginio trūkumus, atsiradusius dėl gamybos arba medžiaginių defektų nuo jsigijimo datos. Ši garantija ribojama remontu ir (arba) pakeitimu, ji neapima jokių kitų jsipareigojimų, įskaitant (bet tuo neapsiribojant) šalutinius arba antrinius nuostolius. Garantija anuliuojama, jei jrenginys buvo naudojamas netinkamai, naudojamas ne pagal naudojimo instrukciją arba netinkamai prijungtas. Ši garantija netaikoma:

– jokiai jrenginiui padarytai žalai, kurią lémė netinkama techninė priežiūra;
– jokiam irenginiui, kuris buvo keičiamas ar modifikuojamas;

• jokiam jrenginiui, kurio originalüs identifikavimo ženklai (prekės ženklas, serijos numeris) buvo sugadinti, pakeistli arba pašalinti;
  – jokiai žalai, kurią lėmė naudojimo instrukcijos nesilaikymas;
  – jokiems CE ženklu nepažymėtiems įrenginiams;
• jokiam jrenginiui, kurj bandė remontuoti nekvalifikuoti asmenys arba kuris buvo remontuojamas be „Techtronic Industries“ leidimo;
  – jokiam įrenginiui, kuris buvo prijungtas prie netinkamo maitinimo tinklo (netinkamos srovės, įtampos, dažnio);
• jokiai žalai, kurią lėmė išorinis poveikis (cheminis, fizinis, smūgiai) arba pašalinės medžiagos;
• dévimosioms dalims;
• netinkamam naudojimui, jrenginio perkrovai;
  – nepatvirtintų priedų arba dalių naudojimui;
  – su jrenginiu pateiktiems arba atskirai jsigytiems elektrinio jrenginio priedams. Šios išimtys apima (luo neapsiribojant) atsuktuvų antgalius, grąžtu antgalius, šlifavimo diskus, švitrinį popierių ir geležtes, šoninį kreiptuvą;

• komponentams (dalims ir priedams), kurie natūraliai dévisi, jskaitant (bet two neapsiribojant) jrastinės ir techninės priežiūros rinkinius, anglinius šepetėlius, guolius, laikiklį, SDS gražtų antgalių priedą arba lizdą, maitinimo kabelį, pagalbinę rankeną, nešiojimo déklą, šilfavimo diską, maišelį dulkėms, dulkių ištraukimo vamzdelį, fetro poveržles, smūginio veržliarakčio kaiščius ir spyruokles ir pan.

• Prireikus atlikti priežiuros darbus, jrenginj reikia siusti arba atvežti RYOBI igaliotajam priežiuros centrui, nurodytam kiekvienos šalies priežiuros centrų adresų sąraše. Kai kuriose šalyse vietinis RYOBI atstovas siunčia jrenginj RYOBI priežiuros organizacijai. Siunčiant jrenginj RYOBI priežiuros centrui, reikia saugiai į supakuoti pašalinant visas pavojingas medžiagas, pvz., benziną, nurodyti ant pakuotės siuntejo adresą ir pridėti trumpą gedimo aprašymą.

• Pagal šią garantiją remontas / keitimas alliekami nemokamai. Tokie veiksmai nelaikomi garantijos pralesimu arba naujo garantinio laikotarpio pradžia. Dalys arba jrenginiai, kuriuos pakeitême, tampa mūsų nuosavybe. Kai kuriose šalyse pristatymo ir pašto išlaidas turi padengti siuntėjas. Istatymuose numatytos jūsų teisės, atsirandančios perkant jrenginį, lieka nepakeistos

• Ši garantija galioja Europos Bendrijos šalyse, Šveicarijoje, Islandijoje, Norvegijoje, Lichtenšteine, Turkijoje, Rusijoje ir Jungtinėje Karalystėje. Jei gyvenate ne šioše šalyse, kreipkitės i įgaliotaji RYOBI atstovą ir sužinokite, ar jums taikoma kita garantija.

JGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS

Jei turite kokių nors pageidavimų ar problemų, susijusių su šiuo gaminiu, galite kreiptis į artimiausią igaliotajį techninės priežiūros centra apsilankydami www. ryobitools.eu arba tiesiogiai: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Nurodykite etiketėje išspausdintą serijos numerį ir gaminio tipą.

ET RYOBI GARANTIITINGIMUSED

Prekės ženklas: RYOBI | Gamintojas ^1 | Modelio numeris ^2 | Serijinio numero diapazonas ^3 Mes, gamintojai, atsakingai pareiškiame, kad toliau minimas gaminys atilinka nurodytus Europos direktyvas, Europos reglamentus ir darniuosius standartus ^4 Įgaliotas sudaryti techninį failą: ^5

LT „RYOBI“ yra „Ryobi Limited“ prekės ženklas, naudojamas pagal licencija.
