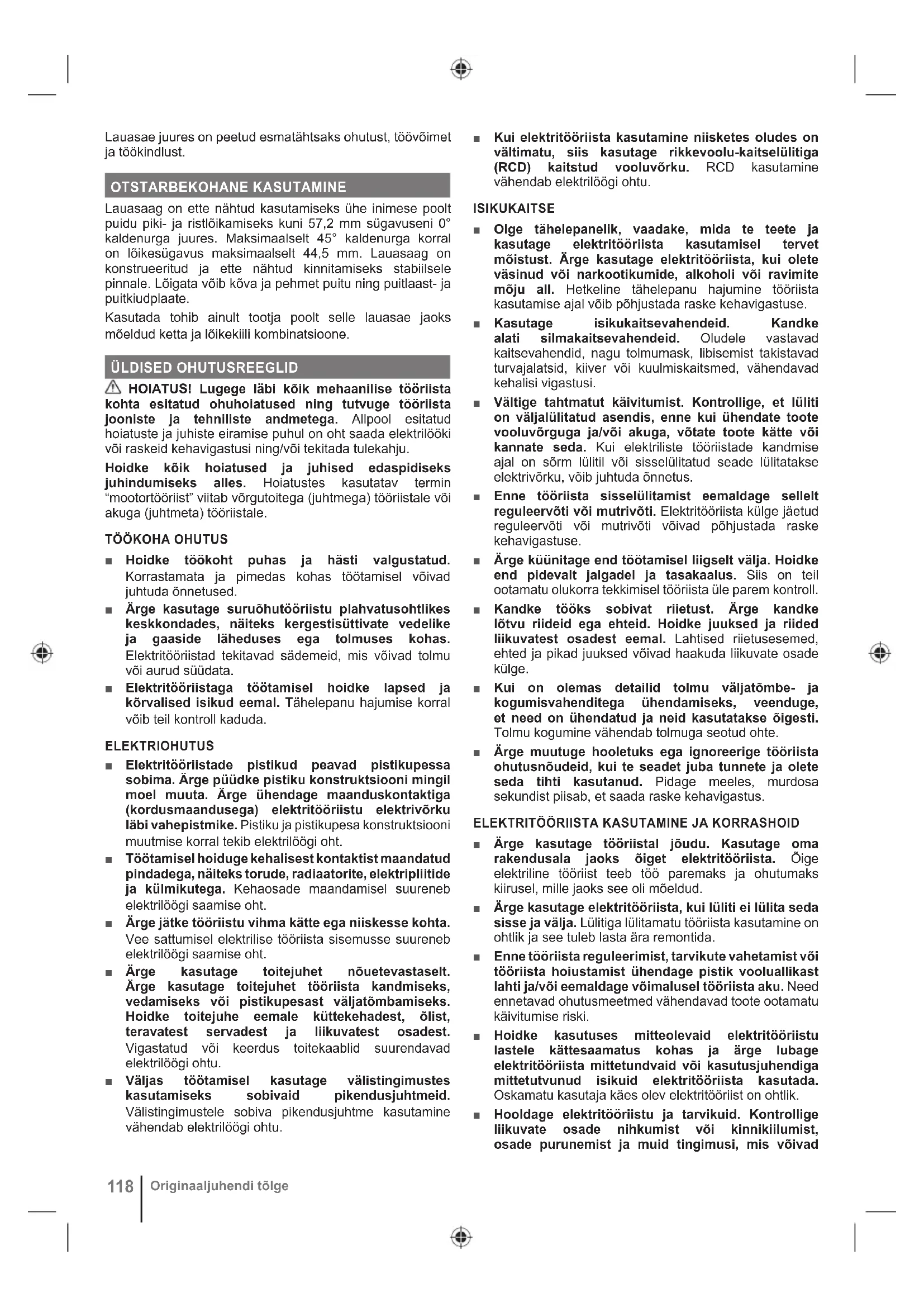

KASUTUSJUHEND RTBS18X RYOBI
Lauasae juures on peetud esmatähtsaks ohutust, töövõimet ja töökindlust.
OTSTARBEKOHANE KASUTAMINE
Lauasaag on ette nähtud kasutamiseks ühe inimese poolt puidu piki- ja ristlõikamiseks kuni 57,2 mm sügavuseni 0° kaldenurga juures. Maksimaalselt 45° kaldenurga korral on lõikesügavus maksimaalselt 44,5 mm. Lauasaag on konstrueeritud ja ette nähtud kinnitamiseks stabiilsele pinnale. Lõigata võib kõva ja pehmet puitu ning puitlaast- ja puitkiudplaate.
Kasutada tohib ainult tootja poolt selle lauasae jaoks mõeldud ketta ja lõikekiili kombinatsioone.
⚠ HOIATUS! Lugege läbi köik mehaanilise tööriista kohta esitatud ohuhoiatused ning tutvuge tööriista jooniste ja tehniliste andmetega. Allpool esitatud hoiatuste ja juhiste eiramise puhul on oht saada elektrilööki või raskeid kehavigastusi ning/või tekitada tulekahju.
Hoidke köik hoiatused ja juhised edaspidiseks juhindumiseks alles. Hoiatustes kasutatav termin "mootortööriist" viitab vörgutoitega (juhtmega) tööriistale vöi akuga (juhtmeta) tööriistale.
TÖÖKOHA OHUTUS
■ Hoidke töökoht puhas ja hästi valgustatud. Korrastamata ja pimedas kohas töötamisel võivad juhtuda önnetused.
- Ärge kasutage suruõhutööriistu plahvatusohtlikes keskkondades, näiteks kergestisüttivate vedelike ja gaaside läheduses ega tolmuses kohas. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
- Elektritööriistaga töötamisel hoidke lapsed ja körvalised isikud eemal. Tähelepanu hajumise korral vöib teil kontroll kaduda.
ELEKTRIOHUTUS
Elektritööriistade pistikud peavad pistikupessa sobima. Ärge püüdke pistiku konstruktsiooni mingil moel muuta. Ärge ühendage maanduskontaktiga (kordusmaandusega) elektritööriistu elektrivörku läbi vahepistmike. Pistiku ja pistikupesa konstruktsiooni muutmise korral tekib elektrilöögi oht.
- Töötamisel hoiduge kehalisest kontaktist maandatud pindadega, näiteks torude, radiaatorite, elektripliitide ja külmikutega. Kehaosade maandamisel suureneb elektrilöögi saamise oht.
- Ärge jätke tööriistu vihma kätte ega niiskesse kohta. Vee sattumisel elektrilise tööriista sisemusse suureneb elektrilöögi saamise oht.
- Ärge kasutage toitejuhet nõuetevastaselt. Ärge kasutage toitejuhet tööriista kandmiseks, vedamiseks või pistikupesast väljatõmbamiseks. Hoidke toitejuhe eemale küttekehadest, ölist, teravatest servadest ja liikuvatest osadest. Vigastatud või keerdus toitekaablid suurendavad elektrilöögi ohtu.
Väljas töötamisel kasutage välistingimustes kasutamiseks sobivaid pikendusjuhtmeid. Välistingimustele sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektritööriista kasutamine niisketes oludes on vältimatu, siis kasutage rikkevoolu-kaitselülitiga (RCD) kaitstud vooluvörku. RCD kasutamine vähendab elektrilöögi ohtu.
ISIKUKAITSE
- Olge tähelepanelik, vaadake, mida te teete ja kasutage elektritööriista kasutamisel tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite möju all. Hetkeline tähelepanu hajumine tööriista kasutamise ajal võib põhjustada raske kehavigastuse.
■ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Oludele vastavad kaitsevahendid, nagu tolmumask, libisemist takistavad turvajalatsid, kiiver või kuulmiskaitsmed, vähendavad kehalisi vigastusi.
Vältige tahtmatut käivitumist. Kontrollige, et lüliti on väljalülitatud asendis, enne kui ühendate toote vooluvõrguga ja/või akuga, võtate toote kätte või kannate seda. Kui elektriliste tööriistade kandmise ajal on sörm lülitil või sisselülitatud seade lülitatakse elektrivõrku, võib juhtuda önnetus.
■ Enne tööriista sisselülitamist eemaldage sellelt reguleervõti või mutrivõti. Elektritööriista külge jäetud reguleervõti või mutrivõti võivad põhjustada raske kehavigastuse.
- Ärge kūünitage end töötamisel liigselt välja. Hoidke end pidevalt jalgadel ja tasakaalus. Siis on teil ootamatu olukorra tekkimisel tööriista üle parem kontroll.
Kandke tööks sobivat riietust. Ärge kandke lötvu riideid ega ehteid. Hoidke juuksed ja riided liikuvatest osadest eemal. Lahtised riietusesemed, ehted ja pikad juuksed vöivad haakuda liikuvate osade külge.
Kui on olemas detailid tolmu väljatömbe- ja kogumisvahenditega ühendamiseks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmu kogumine vähendab tolmuga seotud ohte.
- Ärge muutuge hooletuks ega ignoreerige tööriista ohutusnõudeid, kui te seadet juba tunnete ja olete seda tihti kasutanud. Pidage meeles, murdosa sekundist piisab, et saada raske kehavigastus.
ELEKTRITÖÖRIISTA KASUTAMINE JA KORRASHOID
- Ärge kasutage tööriistal jõudu. Kasutage oma rakendusala jaoks öiget elektritööriista. Öige elektriline tööriist teeb töö paremaks ja ohutumaks kiirusel, mille jaoks see oli mõeldud.
- Ärge kasutage elektritööriista, kui lüliti ei lülita seda sisse ja välja. Lülitiga lülitamatu tööriista kasutamine on ohtlik ja see tuleb lasta ära remontida.
Enne tööriista reguleerimist, tarvikute vahetamist või tööriista hoiustamist ühendage pistik vooluallikast lahti ja/või eemaldage võimalusel tööriista aku. Need ennetavad ohutusmeetmed vähendavad toote ootamatu käivitumise riski.
■ Hoidke kasutuses mitteolevaid elektritööriistu lastele kättesaamatus kohas ja ärge lubage elektritööriista mittetundvaid või kasutusjuhendiga mittetutvunud isikuid elektritööriista kasutada. Oskamatu kasutaja käes olev elektritööriist on ohtlik.
■ Hooldage elektritööriistu ja tarvikuid. Kontrollige liikuvate osade nihkumist või kinnikiilumist, osade purunemist ja muid tingimusi, mis võivad
elektritööriista tööd möjutada. Kui möni osa on vigastatud, siis laske seade enne kasutamist ära parandada. Paljud önnetused on pöhjustatud halvasti hooldatud elektritööriistadest.
Hoidke lõiketerad teravad ja puhtad. Hästi hooldatud teravate lõikeservadega lõikeriistad kiiluvad kinni väiksema tõenäosusega ja neid on lihtsam juhtida.
- Kasutage elektrilist tööriista, tarvikuid, otsakuid jms kooskölas nende juhistega ning vöttes arvesse töötingimusi ja teostatavat tööd. Tööoperatsiooniks mitte ettenähtud elektritööriista kasutamine vöib tekitada ohtliku olukorra.
Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Ootamatutes olukordades ei saa libedate käepidemete ja haardepindadega tööriista ohutult käsitseda ega kontrollida.
AKUGA TÖÖRIISTA KASUTAMINE JA HOOLDUS
Laadimiseks kasutage ainult tootja poolt kindlaks määratud laadijat. Akule mittesobiva laadija kasutamine võib põhjustada tulekahju.
- Kasutage tööriista üksnes spetsiaalselt selleks ettenähtud akuga. Teiste akude kasutamine võib põhjustada vigastuste ja tulekahju ohtu.
Sel ajal kui akupakett ei ole kasutusel, hoidke seda eemal metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muudest väikestest metallobjektidest, mis võivad akuklemmid lühistada. Akuklemmide lühis võib põhjustada põletusi või tulekahju.
- Ebasobivates tingimustes võib vedelik akust välja tulla; vältige kontakti. Kui puutute kogemata vedelikuga kokku, loputage veega. Kui vedelik satub silma, pöörduge abi saamiseks arsti poole. Akuvedelik võib põhjustada nahaärritusi või põletusi.
- Ärge kasutage vigast või ümbertehtud akut ega tööriista. Vigased või ümbertehtud akud võivad toimida ettearvamatult, mille tagajärjeks on tulekahju, plahvatus või vigastuste oht.
- Ärge jätke akut või tööriista tule lähedale ega liiga kõrge temperatuuri kätte. Tuli või temperatuur üle 130õ võib põhjustada plahvatust.
Järgige köiki laadimisjuhiseid ning ärge laadige akut ega tööriista väljaspool juhistes määratletud temperatuurivahemikku. Vale laadimine vöi laadimine väljaspool määratletud temperatuurivahemikku vöib akut rikkuda ja suurendada tulekahju ohtu.
HOOLDUS
Laske oma elektrilist tööriista hooldada väljaöppinud teenindustöötajal. Remontimisel tohib kasutada ainult originaalvaruosi. See tagab hooldatud seadme elektriohutuse.
- Ärge kunagi remontige vigast akut. Vigast akut tohivad remontida vaid tootja või volitatud hooldustöötajad.
LAUASAAGIDE OHUTUSJUHISED
KAITSEGA SEOTUD HOIATUSED
- Kasutage kaitseelemente. Kaitseelemendid peavad olema töökorras ja nõuetekohaselt paigaldatud. Kaitseelement, mis on lahti tulnud, kahjustatud või ei tööta korralikult, tuleb parandada või välja vahetada.
■ Kasutage alati saeketta kaitset, lõikekiilu ja tagasilöögiklappe iga läbilõikamistoimingu jaoks.
Läbilõikamistoimingu puhul, kus saeketas lõikab tooriku paksusest täielikult läbi, aitavad kaitseelemendid ja muud ohutusseadmed vähendada vigastuste ohtu.
Pärast mitteläbilõikamist, nagu nüsimine, uuesti saagimine või lõikamine, taastage lõikenuga väljatõmmatud asendisse. Kui lõikenuga on väljatõmmatud asendis, kinnitage uuesti terakaitse ja tagasilöögivastased käpad. Kaitseelement, lõikekiil ja tagasilöögi põrklingid aitavad vähendada vigastuste ohtu.
Enne lüliti sisselülitamist veenduge, et saeketas ei puutuks vastu kaitseelementi, lõikekiilu ega toorikut. Nende esemete tahtmatu kokkupuude saeketta ga võib põhjustada ohtliku olukorra.
Reguleerige lõikekiil vastavalt kasutusjuhendile. Vale paksuse, asendi või reguleerimise tõttu ei pruugi lõikekiil tagasilöögi ohtu efektiivselt vähendada.
Selleks, et lõikekiil ja tagasilöögi pörklingid saaksid toimida, peavad need asuma lõikejäljes. Lõikekiilud ja tagasilöögi pörklingid ei ole efektiivsed, kui lõigatakse toorikuid, mis on liiga lühikesed, et lõikekiil ja tagasilöögi pörklingid neil toimiksid. Nendes tingimustes ei saa lõikekiil ja tagasilöögi pörklingid tagasilööki ära hoida.
- Kasutage lõhestusnoale sobivat saetera. Lõikekiilu nõuetekohaseks toimimiseks peab saeketta läbimõõt vastama sobivale lõikekiilule ning saeketta korpus peab olema lõikekiilust öhem ja saeketta lõikelaius peab olema lõikekiilu paksusest laiem.
LÕIKEPROTSEDUURIDE HOIATUSED
- OHT. Ärge kunagi pange sörmi ega käsi saeketta lähedusse ega sellega samale joonele. Hetkeline tähelepanematus või libisemine võib suunata teie käe saelehe poole ja põhjustada tõsiseid kehavigastusi.
Lükake toorikut saekettale ainult vastu pöörlemissuunda. Tooriku etteandmine samas suunas, kuhu saeketas laua kohal pöörleb, vöib tooriku ja teie käe tömmata saelehe külge.
- Ärge kunagi kasutage kaldlöikemõõturiga ristlöike tegemisel lõhestamise ajal tooriku etteandmiseks kaldlöikemõõturit ning ärge kasutage paralleeltuge pikkuse piirajana. Tooriku samaaegne juhtimine paralleeltoe ja kaldlöikemõõturiga suurendab saeketta kinnikiilumise ja tagasilöögi tõenäosust.
Lõhestamisel rakendage alati tooriku etteandejõudu piirde ja saetera vahel. Kui piirde ja saeketta vaheline kaugus on alla 150 mm, kasutage tõukepulka, kui see vahemaa on alla 50 mm, kasutage tõukeplokki. „Tööd abistavad“ seadmed hoiavad teie käe saekettast ohutus kauguses.
Kasutage ainult tootja antud või vastavalt juhistele valmistatud tõukepulka. Selle tõukepulga abil on käsi saekettast piisavalt kaugel.
-
Ärge kunagi kasutage kahjustatud või lõigatud tõukepulka. Kahjustatud tõukepulk võib murduda ja teie käsi võib selle tagajärjel saekettale libiseda.
Ärge tehke ühtegi toimingut „vaba käega”. Tooriku paigutamiseks ja juhtimiseks kasutage alati kas paralleeltuge või kaldlõikemõõturit. „Vaba käega” tähendab, et tooriku toetamiseks või juhtimiseks kasutatakse käsi paralleeltoe või kaldlõikemõõturi asemel. Vaba käega saagimine põhjustab viltusust, kinnikiilumist ja tagasilööki.
-
Ärge kunagi sirutage kätt ümber või üle pöörleva saeketta. Tooriku poole sirutumine võib põhjustada juhuslikku kokkupuudet liikuva saeketta.
Pikkade ja/või laiade toorikute jaoks paigutage saeketta taha ja/või külgedele täiendav tooriku tugi, et hoida need ühetasasena. Pikal ja/või laial toorikul on kalduvus pöörata laua servale, põhjustades kontrolli kaotamise, saelehe kinnikiilumise ja tagasilöögi.
■ Andke toorikut ette ühtlases tempos. Ärge painutage ega väänake toorikut. Kui esineb kinnikiilumine, lülitage toode otsekohe välja, eemaldage toode elektrivörgust ja puhastage ummistus. Saeketta kinnikiilumine tooriku töttu vöib pöhjustada tagasilöögi vöi mootori seiskumise.
Ärge eemaldage mahalõigatud materjali tükke sae töötamise ajal. Materjal võib jääda piirde vahele või saeketta kaitsesse kinni ning saeketas tömbab teie sõrmed saekettale. Enne materjali eemaldamist lülitage saag välja ja oodake, kuni saeketas peatub.
Kui toorikute paksus on väiksem kui 2 mm, kasutage laua tööpinnaga kokku puutuvat lisapiiret. Öhuke toorik võib piki paralleeltuge kinni kiiluda ja tekitada tagasilöögi.
TAGASILÖÖK JA SELLEGA SEOTUD HOIATUSED
Tagasilöök on tooriku äkiline reaktsioon muljumise, kinnikiilunud saeketta või saeketta suhtes valesti joondatud tooriku lõikejoone tõttu või kui tooriku osa kiilub saeketta ja paralleeltoe või muu fi kseeritud detaili vahele.
Kõige sagedamini tõstetakse toorik tagasilöögi ajal saeketta tagumise osa abil laualt ja lükatakse kasutaja poole.
Tagasilöök on sae väära kasutamise, ebaõigete töövõtete või tööks mittevastavate töötingimuste tulemus ja seda saab vältida allpool esitatud ettevaatusabinõude rakendamisega.
- Ärge kunagi seiske otse ühel joonel saekettaga. Paigutage oma keha alati piirdega samale poole saeketast. Tagasilöök võib toorikut suurel kiirusel edasi lükata igäühe poole, kes seisab saeketta ees ja sellega ühel joonel.
- Ärge kunagi sirutuge saeketta kohale ega taha, et toorikut tömmata või toetada. Võib toimuda juhuslik kokkupuude saekettaa või tagasilöök võib tömmata sõrmed saekettasse.
- Ärge kunagi hoidke ega suruge lõigatavat toorikut pöörleva saeketta vastu. Lõigatava tooriku surumine vastu saeketast tekitab kinnikiilumise ja tagasilöögi.
■ Joondage piire saekettaga paralleelseks. Valesti joondatud piire surub tooriku vastu saeketast ja tekitab tagasilöögi.
- Kasutage sulgurit, et suunata toorik vastu lauda ja piiret, kui teete mitteläbivaid lõikeid, nagu sooned, soklid või ümbersaagimine. Sulgur aitab toorikut tagasilöögi korral kontrollida.
- Olge eriti ettevaatlik, kui lõikate ühendatud detailide pimedates piirkondades. Väljaulatuv saeketas võib lõigata komponente, mis tekitavad tagasilöögi.
■ Toetage suuri paneele, et saeketta kinnijäämise ja tagasilöögi oht oleks minimaalne. Suurtel plaatidel on kalduvus oma raskuse all läbi vajuda. Tugi (toed) tuleb paigutada laua tööpinna kohal oleva paneeli köigi osade alla.
- Olge eriti ettevaatlik, kui lõikate toorikut, mis on keerdus, sõlmes, kõver või millel ei ole sirget serva, et juhtida seda kaldnurgamõõturiga või piki piiret. Kõver, sõlmes või keerdus toorik on ebastabiilne ning
põhjustab sälgu viltusust saetera suhtes, kinnikiilumist ja tagasilööki.
- Ärge kunagi lõigake rohkem kui üht toorikut, mis on vertikaalselt või horisontaalselt virnastatud. Saeketas võib külge võtta ühe või mitu detaili ja põhjustada tagasilöögi.
Et saagi koos saeketta ga toorikus taaskäivitada, pange saeketas sälgu keskele, nii et saehambad ei puutuks lõigatava materjaliga kokku. Kui saeketas on kinni kiilunud, võib see tooriku üles tõsta ja sae taaskäivitamisel tagasilöögi põhjustada.
Hoidke saekettad puhtad, teravad ja piisava komplektsusega. Ärge kunagi kasutage varastatud saekettaid ega pragunenud või katkiste hammastega saekettaid. Teravad ja korralikult seadistatud saekettad vähendavad saeketta kinnijäämist, kiilumist ja tagasilööki.
LAUASAE TÖÖPROTSEDUURI HOIATUSED
Lülitage lauasaag välja ja ühendage aku lahti, kui eemaldate laua vaheplaati, vahetate saeketast või reguleerite lõikekiilu, tagasilöögi pörklinke või saetera kaitset ning kui masin jäetakse järelevalveta. Ettevaatusabinõud vädivad önnetusi.
- Ärge kunagi jätke lauasaagi tööle järelevalveta. Lülitage see välja ja lahkuge toote juurest alles siis, kui see on täielikult peatunud. Järelevalveta töötav saag on kontrollimatu oht.
■ Paigutage lauasaag hästi valgustatud ja tasasele alale, kus on kindel jalgealus ja saate hoida tasakaalu. See peab olema paigaldatud alale, kus on piisavalt ruumi tooriku suuruse hölpsaks käsitsemiseks. Mõranenud, tumedate aladega ja ebatasased libedad põrandad kutsuvad esile önnetusi.
Puhastage ja eemaldage saepuru sageli töölaua alt ja/või tolmukogumisseadmest. Kogunenud saepuru on tuleohtlik ja võib ise süttida.
■ Lauasaag peab olema kinnitatud. Kui lauasaag ei ole korralikult kinnitatud, võib see liikuda või ümber kukkuda.
■ Enne lauasae sisselülitamist eemaldage laualt tööriistad, puidujäätmed jms. Takistus või võimalik ummistus võib olla ohtlik.
- Kasutage alati sobiva suuruse ja kujuga völliaukudega (teemant vs ümar) saekettaid. Saekettad, mis ei vasta sae kinnitusdetailidele, nihkuvad löikejoones paigalt, pöhjustades kontrolli kadumise tööriista üle
- Ärge kunagi kasutage kahjustatud või vale saeketta kinnitusvahendit, nagu äärikud, saeketta seibid, poldid või mutrid. Need kinnitusvahendid olid spetsiaalselt teie sae jaoks ette nähtud, et tagatud oleks ohutu ja optimaalse jõudlusega kasutamine.
- Ärge kunagi seiske lauasae peal, ärge kasutage seda jalapingina. Tõsise vigastuse võib põhjustada toote ümberminek või kui te puudutate kogemata lõiketööriista.
■ Veenduge, et saeketas on paigaldatud öiges suunas pöörlema. Ärge kasutage lauasael lihvkettaid, traatharju ega abrasiivkettaid. Saetera vale paigaldamine või mittesoovitatavate tarvikute kasutamine võib põhjustada tõsiseid vigastusi.
PARALLEELTOE KASUTAMINE
⚠ HOIATUS! Et vähendada vigastuste ohtu, veenduge alati, et paralleeltugi on enne töö alustamist teraga paralleelne.
Lödvendage paralleeltugi, töstes lukustushooba.
- Pange tagumine serv saagimislaua taha ja tömmake veidi seadme esiosa suunas.
■ Langetage paralleeltoe esikülg eesmise siini peal olevatele juhtpindadele.
■ Kontrollige, kas liuglemine on sujuv.
■ Pange paralleeltugi soovitud kaugusele löiketerast.
Kui paralleeltugi on tasaselt saagimislaual, lükake paralleeltuge eesmise siini poole, et viia paralleeltugi teraga kohakuti.
⚠ HOIATUS! Lukustage piire soovitud lõikesuurusele, seejärel lükake toorik piirde külge. Ärge paigutage köigepealt toorikut ega lükake seejärel piiret selle külge, et see lukustuks. Selle tulemuseks võib olla valesti joondatud piire, mis surub tooriku vastu saeketast ja tekitab tagasilöögi.
Vajutage lukustushoob alla, et piire oleks kohakuti ja kinnitatud. Turvaliselt lukustatud lukustushoob peab olema suunatud allapoole.
MÄRKUS: Veenduge, et lukustushoob kinnitaks paralleeltoe paigale.
MÄRKUS: Kui paralleeltugi ei ole teraga paralleelne, tuleb teha reguleerimine.
TÄIENDAVAD OHUTUSJUHISED LAUASAE JAOKS
- Tööriista ümbritseva keskkonna temperatuur töö ajal jääb vahemikku 0 °C ja 40 °C.
Tööriista ümbritseva keskkonna temperatuur hoiustamise ajal jääb vahemikku 0 °C ja 40 °C.
■ Selle laadimissüsteemi soovitatav ümbritseva keskkonna temperatuur laadimise ajal on vahemikus 10 °C ja 38° C.
PUIDU-SAEKETTA SPETSIIFILISED OHUTUSJUHISED
■ Enne saeketta ja elektrilise tööriista kasutamist lugege kasutusjuhend ja selles olevad juhised hoolikalt läbi.
- Elektriline tööriist peab olema heas seisukorras, völl ilma deformatsioonideta ja see ei tohi vibreerida.
■ Veenduge, et kasutaja oleks saanud piisava väljaöppe ettevaatusabinõude, elektritööriista reguleerimise ja talitluse osas.
Kui kasutate elektrilist tööriista, kandke alati kaitseprille ja kõrvakaitseid. Soovitatakse kanda kaitsekindaid, tugevaid mittelibisevaid jalanõusid ja kaitsepõlle.
Enne üksköik millise tarviku kasutamist tutvuge kasutusjuhendi vastavate nõuetega. Tarviku väärkasutamine võib põhjustada kahju ja suurendada võimalike vigastuste ohtu.
■ Hoidke tera puhtana. See hölmab saetolmu ja eriti kleepuvaid aineid, nagu puiduvaik. Puhas saeketas löikab täpsemalt ja ohutumalt.
■ Kasutage ainult kasutusjuhendis ettenähtud saekettaid, mis vastavad standardile EN 847-1.
- Pidage kinni saekettale märgitud maksimaalkiirusest. Veenduge, et saekettal märgitud pöörlemiskiirus on sael märgitud pöörlemiskiirusega vähemalt vördne.
■ Kasutage ainult öiget möõtu ja öige völliavaga saeketast. Sae kinnitusdetailidega mittesobivad saekettad pöörlevad ekstsentriliselt ja pöhjustavad sellega kontrolli kadumist sae üle.
- Ärge kasutage saekettaid, mille korpuse paksus on suurem või mille soone laius (sälk) on väiksem kui lõikekiilu paksus.
- Ärge kasutage saekettaid, mille läbimõõt on suurem või väiskem kui soovitatud. Ärge kasutage saeketta spindlile sobitamiseks lõtvu seibe või vahetükke.
■ Kontrollige enne iga kasutuskorda, et saeketta hambad ei oleks kahjustatud ega ebatavalise välimusega. Kahjustatud või lahtised otsad võivad kasutamisel muutuda lendavateks objektideks ja suurendada vigastuste ohtu.
- Ärge kasutage pragunenud ega auklikku saeketast. Ärge kasutage saekettaid, mis on vigastatud või deformeerunud.
■ Visake kahjustatud, deformeerunud, köver või mõranenud saeketas ära; selle parandamine on keelatud.
- Ärge kasutage kiirlõiketerasest saekettaid.
■ Veenduge, et saeketas oleks paigaldatud öigesti ja enne kasutamist pingutage völli mutrit.
Kinnituskruvide ja -mutrite pingutamisel kasutage sobivat mutrivõtit jne.
■ Mutrivõtme pikenduse kasutamine või pingutamine haamriga ei ole lubatud.
■ Veenduge, et saekettad ja äärikud on puhtad ja ääriku tugipinnad on vastu saeketta pinda.
■ Veenduge, et lõiketera pöörleb õiges suunas ega puutu kokku masina või kaitsesüsteemi ühegi osaga.
Enne tööd tehke näidislõikamine, ilma et mootor oleks sisse lülitatud, et saaksite kontrollida lõiketera asendit, kaitsmete tööd teiste toote osade suhtes ja toorikut.
- Ärge kunagi jätke elektritööriista järelevalveta.
- Ärge kandke töötamise ajal saekettale määrdeaineid.
- Ärge kunagi proovige elektritööriista kiiresti peatada, kinnitades tööriista või muu vahendi vastu saeketast: see võib põhjustada tahtmatult tõsiseid önnetusi.
■ Enne saeterade vahetust või hooldustöid lülitage elektritööriist võrgutoitest välja.
Pöörake tähelepanu lõiketerade pakkimisele ja lahtipakkimisele, teravate lõiketerade otste tõttu on lihtne vigastusi saada.
Kui te käsitsete saeketast, kasutage kettahoidikut või kindaid. Pidage meeles, et pärast lõikamist on saeketas kuum.
Hoidke ja hoiustage lõiketera originaalpakendis või muus sobivas pakendis, hoidke kuivas ja eemal kemikaalidest, mis võivad lõiketera kahjustada.
AKU LISAOHUTUSJUHISED
Et vähendada tulekahju ja kehaliste vigastuste ohtu ning lühisest tulenevat toote kahjustamist, ärge kunagi kastke tööriista, akut või laadijat vedelikesse ega laske neil vedelikega kokku puutuda. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solvesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad põhjustada lühist.
Akut ümbritseva keskkonna temperatuur kasutamise ajal on vahemikus 0 °C ja 40 °C.
Akut ümbritseva keskkonna temperatuur ladustamise ajal on vahemikus 0°C–20°C.
LIITIUMAKUDE TEISALDAMINE
Akude transportimisel juhinduge kasutuskohas kehtivatest ja riiklikest määrustest ja eeskirjadest.
Akude transportimisel allettevõtjate poolt järgige kõiki spetsiaalseid pakkimise ja tähistamise nõudeid. Veenduge, et akud ei satu kokkupuutesse teiste akude ega voolu juhtivate materjalidega, transportimise ajal kaitske klemme voolu mittejuhtivate isoleerkatete või teibiga. Ärge transportige pragunenud või lekkivaid akusid. Küsige lisateavet transportettevõttelt.
ÖPPIGE OMA TOODET TUNDMA
Vt Ik 169.
- Töölaud
- Kaldnurga lukustushoob
- „Sisse/välja"-lüliti
- Aku ühenduspesa
- Körguse ja kalde reguleerimisketas
- Reguleerimisketta käepide
- Kaldlöike juhik
- Saeketta kaitse
- Tagasilöögi pörklingid
- Paralleeltugi
- Saeleht
- Lõikekiil
- Avaplaat
- Avaplaadi lukustusnupp
- Tolmuotsak
- Hoiukohver (mõõtur, kaitseenuga ja mutrivõtmed)
- Kinnitusava
- Tõukepulk
- Tolmuava adapter
- Kuuskantvõti
- Lõiketera suletud otsaga mutrivõti
- Tera lehtmutrivõti
- Kasutusjuhend
- Polt
- Seib
- Kuuskantmutter
- Kruvikeeraja
- Aku
- Laadija
HOOLDUS
- Ärge püüdke seadme konstruktsiooni mingil viisil muuta ega kasutage varuosi või tarvikud, mis pole tootja poolt soovitatud. Teie ja kõrvalolijate turvalisus võib olla ohustatud.
- Ärge kasutage seadet kuni mõni lüliti, kaitsekate või funktsioon ei tööta nagu ette nähtud. Andke need volitatud hoolduskeskusesse remondiks või reguleerimiseks.
- Ärge tehke mingeid reguleertoiminguid sel ajal, kui lõikeketas pöörleb.
■ Enne toote reguleerimist, määrimist või hooldustööde tegemist veenduge, et aku on tootest eemaldatud.
■ Kontrollige seade enne ja pärast kasutamist vigastuste ning purunenud osade suhtes üle. Hoidke seadet heas töökorras, selleks asendage osad nende varuosadega, mis on tootja poolt heaks kiidetud.
■ Lõiketera servad on teravad ja võivad pärast hööveldamist olla kuumad. Olge äärmiselt ettevaatlik,
kui puhastate avatud lõiketera. Vigastuste vältimiseks kandke kindaid.
■ Puhastage saagi ja selle tarvikuid, eriti liikuvaid osi (k.a terakaitset), regulaarselt tolmust. Tolmu efektiivseks eemaldamiseks kasutage käsiharja või tolmuimejat. Ärge kasutage suruõhku.
■ Suurema ohutuse ja usaldusväärsuse huvides peaks köik remonditööd, sealhulgas harjade vahetamise, tegema volitatud teeninduskeskus.
⚠ HOIATUS! Ärge proovige terakaitset lahti võtta, et seda puhastada või parandada. Kahjustatud kaitsmeid ei tohi kasutada. Parandamiseks või asendamiseks pöörduge volitatud teenindusse.
MASINAL OLEVAD SÜMBOLID
Ohuhoiatus
Euroopa vastavusmärgis
Suurbritannia vastavusmärgis
Ukraina vastavusmärgis
Euraasia vastavusmärk
Lugege enne masina kasutamist juhised hoolikalt läbi.
Kandke kuulmise kaitsevahendeid.
Kandke silmade kaitsevahendeid.
Kandke turvakindaid.
Hoidke käed löikepiirkonnast ja teravast saekettast eemal.
Ärge jätke vihma kätte või kasutage niisketes kohtades.
Lõikelaius (sisselõige)
Saeketta hammaste arv
Puidu ja sellega sarnaste materjalide lõikamiseks
Mitte metalli lõikamiseks
Saeketta pöörlemissuund (kettal näidatud)
Ärge kõrvaldage kasutatud patareisid ning elektri-ja elektroonikaseadmete jäätmeid sortimata olmejäätmetena. Kasutatud patareid ning elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Patareijäätmed, akujäätmed ja jäätmetest valgusallikad tuleb seadmetest eemaldada. Taaskasutusnõuannete ja kogumispunktiga seotud teabe saamiseks pöörduge kohaliku omavalitsuse või edasimüüja poole. Kohalike eeskirjade kohaselt võib jaemüüjatel olla kohustus kasutatud patareid ning elektri-ja elektroonikaseadmete jäätmed tasuta tagasi võtta. Teie panus patareide ning elektri-ja elektroonikaseadmete jäätmete korduskasutamisse ja ringlussevõttu aitab vähendada toorainete nõudlust. Patareijäätmed, mis sisaldavad eelkõige liitiumi, ning elektri-ja elektroonikaseadmete jäätmed sisaldavad väärtuslikke ja ringlussevõetavaaid materjale, mis võivad keskkonda ja inimeste tervist kahjustada, kui neid ei kõrvaldata keskkonnasäästlikul viisil. Olemasolul kustutage jäätmeseadmest isikuandmed.
KASUTUSJUHENDIS KASUTATUD SÜMBOLID
Lukk
Lahtikeeramine
Eraldi ostetavad osad või tarvikud
Märkus
Hoiatus
U dizajnu vaše stolne pile vodeću ulogu imaju sigurnost, performanse i pouzdanost.
NAMJENA
Stolna pila osmišljena je za rad jedne osobe u svrhu uzdužnog i križnog piljenja drva, do maksimalne dubine od 57,2 mm pod kutom nagiba od 0°. Pri maksimalnom kutu nagiba od 45° maksimalna dubina reza iznosi 44,5 mm. Stolna pila osmišljena je i namijenjena za pričvršćivanje na stabilnu površinu. Moguće je piliti tvrdo i meko drvo i ploče vlaknatice.
Smiju se koristiti samo kombinacije lista i razdvojnog klina koje je dostavio proizvođač.
OPĆA SIGURNOSNA PRAVILA ZA KORIŠTENJE AKU ALATA
⚠ UPOZORENJE! Pažljivo pročitajte sva upozorenja, upute i specifikacije priložene uz alat i pogledajte crteže. Nepoštivanje svih uputa može dovesti do električnog udara, požara i / ili teške ozljede.
Spremite sva upozorenja i upute za buduće korištenje. Pojam „električni alat” u upozorenjima odnosi se na vaš električni alat (žični) napajan iz električne mreže ili električni alat na baterije (bežični).
SIGURNOST RADNOG PODRUČJA
Držite radni prostor čistim i dobro osvijetljenim. Zatrpani i neosvijetljeni radni prostori izazivaju nezgode.
Nemojte rukovati električnim alatima u eksplozivnim atmosferama poput onih u kojima su prisutne zapaljive tekućine, plinovi ili prašina. Električni alati stvaraju iskre koje mogu zapaliti prašinu ili pare.
Tijekom rada s električnim alatom držite podalje djecu i promatrače. Ometanje može dovesti do toga da izgubite kontrolu.
ELEKTRIČNA SIGURNOST
- Utikači električnog alata moraju odgovarati utičnici. Nikada nemojte modificirati utikače ni na koji način. Nemojte koristiti nikakve adapter utikače s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
- Izbjegavajte kontakt tijela s uzemljenim površinama poput cijevi, radijatora, štednjaka i hladnjaka. Ako je vaše tijelo uzemljeno, povećava se opasnost od strujnog udara.
Nemojte izlagati električne alate kiši ili vlažnim uvjetima. Ulazak vode u električni alat povećava opasnost od strujnog udara.
Nemojte zlorabiti kabel. Nikada nemojte koristiti kabel za nošenje, povlačenje ili isključivanje električnog alata. Držite kabel podalje od topline, ulja, oštrih rubova ili rotirajućih dijelova. Oštećeni ili zapleteni kabeli povećavaju opasnost od strujnog udara.
Kada radite s električnim alatom na otvorenom, koristite produžni kabel prikladan za rad na otvorenom. Korištenje kabela prikladnog za rad na otvorenom smanjuje opasnost od strujnog udara.
Ako se ne može izbjeći rad s električnim alatima u vlažnoj lokaciji koristite FID skloplku (RCD uređaj) za zaštitu napajanja. Korištenje RCD uređaja smanjuje opasnost od električnog udara.
OSOBNA SIGURNOST
Deklareeritud mürataseme väärtus(ed) on möödetud vastavalt standardtesti meetodile ja seda saab kasutada tööriistade vördlemiseks.
Deklareeritud mürataseme väärtust (väärtuseid) saab kasutada ka kokkupuute eelhinnanguks.
Elektritööriista kasutamisega kaasnev müratase vöib erineda deklareeritud väärtustest, sälluvalt tööriista kasutamise viisist, eriti sellest, millist toorikut töödeldakse.
Tehke kindlaks ohutusmeetmed, et kaitsta operaatorit vastavalt tegelike kasutustingimuste hinnangule (vöttes arvesse köiki töötsükli osasid, näiteks tööriista väljalülitamise aegu ja vabakäigul töötamise aega lisaks käivitamise ajale).
Kandke kuuldekaitset. Tugev müra võib põhjustada kuulmiskaotuse.
HR
UPOZORENJE
Lisaks toote ostust tulenevatele seadusjärgsetele öigustele, kehtib tootele ka alltoodud garantiiga.
- Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode osteti. Selle kuupäeva tõestuseks on vaja arvet või mönda teist tõendit ostu sooritamise kohta. Toode omõeldud eraratbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.
- Teatud osale elektrilistele (vahelduvvoolu/alalisvoolu) tööristadele on võimalik pikendada eespool toodud garantiiäega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustumta tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõöstuseks.
- Garantii katab köik defektid toote garantiiaja jooksul, kui ostu kuupäeval ilmnevad talitus- või materjalivad. Garantii piirdub toote remondi ja/või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel:
– toode on kahjustatud vale hoolduse tõttu
- toodet on muudetud
– toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud
- kahju on tekkinud kasutusjuhendi mittejärgimisest
– tootel puudub CE-märgis
– toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.
– toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)
– välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju
- tavapärane kulumine ja katkised varuosad
– ebaõige kasutamine, tööriista ülekoormamine
- heakskiitmata tarvikute või osade kasutamine
- koos tööriistaga saadud või eraldi ostetud elektriliste tööriistade tarvikud. Need erandid puudutavad muu hulgas kruvikeeraja otsakuid, puuriterasid, lihvkettaid, lihvpaberit ja -taldu, külgjuhikuid
- Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas remondi- ja hoolduskomplektid, süsinikharjad, laagrid, padrunid, SDS-puuriterade tarvikud, toitejuhe, lisakäepide, transpordikott, lihyplaat, tolmukott, tolmu väljalasketoru, vildist seibid, löökmutrivõtme võllid ja vedrud jne.
- Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensilin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.
- Garantii alusel tehtavad remonditööd / asendamine on tasuta. See ei pikenda garantiä kehtivusaega ega tähista uue garantiaaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed öigused
- See garantii kehtib Euroopa Liidus, Šveitsis, Islandil, Norras, Liechtensteinis, Türgis, Venemaal ja Ühendkuningriigis. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.
VOLITATUD HOOLDUSKESKUS
Tootega seotud päringute vöi probleemide korral pöörduge kohaliku volitatud hoolduskeskuse poole (vt www.ryobitools.eu) vöi otse aadressile: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Märkige ära sildil olev seerianumber ja toote tüüp.
HR UVJETI PRIMJENE JAMSTVA TVRTKE RYOBI
Mark: RYOBI | Tootja ^1 | Mudeli number ^2 | Seerianumbri vahemik ^3 Kinnitame tootjana ainuisikuliselt, et allpool nimetatud toode vastab järgmiste Euroopa direktiivide, Euroopa määruste ja ühtlustatud standardite köigile asjaomastele sätetele ^4 Tehnilise falli koostamiseks volitatud isik: ^5
HR IZJAVA O SUKLADNOSTI
Stolna pila
ET RYOBI on ettevõtte Ryobi Limited kaubamärk, mida kasutatakse litsentsi alusel.
HR RYOBI je žig tvrtke Ryobi Limited i koristi se po licenci
