HASZNÁLATI ÚTMUTATÓ RTBS18X RYOBI

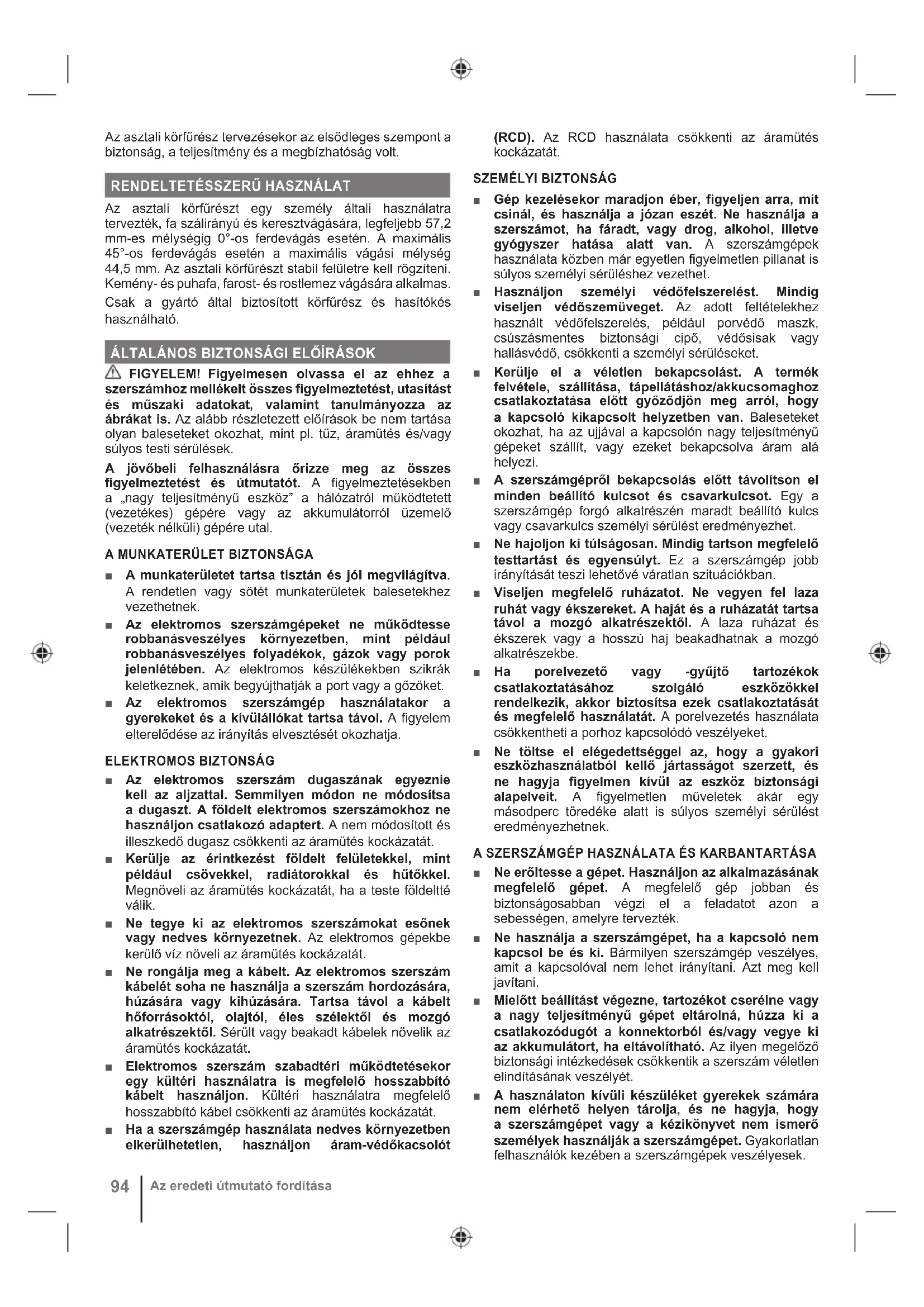

Az asztali körfűrész tervezésekor az elsődleges szempont a biztonság, a teljesítmény és a megbízhatóság volt.

RENDELTETÉSSZERÜ HASZNÁLAT

Az asztali körfürészt egy személy általi használatra tervezték, fa szálirányú és keresztvágására, legfeljebb 57,2 mm-es mélységig 0°-os ferdevágás esetén. A maximális 45°-os ferdevágás esetén a maximális vágási mélység 44,5 mm. Az asztali körfürészt stabil felületre kell rögzíteni. Kemény- és puhafa, farost- és rostlemez vágására alkalmas.

Csak a gyártó által biztosított körfűrész és hasítókés használható.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

⚠ FIGYELEM! Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

A jövőbeli felhasználásra őrizze meg az összes figyelmeztetést és útmutatót. A figyelmeztetésekben a „nagy teljesítményű eszköz” a hálózatról működtetett (vezetékes) gépére vagy az akkumulátorról üzemelő (vezeték nélküli) gépére utal.

A MUNKATERÜLET BIZTONSÁGA

A munkaterületet tartsa tisztán és jól megvilágítva. A rendetlen vagy sötét munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámgépeket ne működtesse robbanásveszélyes környezetben, mint például robbanásveszélyes folyadékok, gázok vagy porok jelenlétében. Az elektromos készülékekben szikrák keletkeznek, amik begyújthatják a port vagy a gőzöket.
Az elektromos szerszámgép használatakor a gyerekeket és a kívülállókat tartsa távol. A figyelem elterelődése az irányítás elvesztését okozhatja.

ELEKTROMOS BIZTONSÁG

Az elektromos szerszám dugaszának egyeznie kell az aljzattal. Semmilyen módon ne módosítsa a dugaszt. A földelt elektromos szerszámokhoz ne használjon csatlakozó adaptert. A nem módosított és illeszkedő dugasz csökkenti az áramütés kockázatát.
- Kerülje az érintkezést földelt felületekkel, mint például csövekkel, radiátorokkal és hütökkel. Megnöveli az áramütés kockázatát, ha a teste földelté válik.
■ Ne tegye ki az elektromos szerszámokat esőnek vagy nedves környezetnek. Az elektromos gépekbe kerülő víz növeli az áramütés kockázatát.
- Ne rongálja meg a kábelt. Az elektromos szerszám kábelét soha ne használja a szerszám hordozására, húzására vagy kihúzására. Tartsa távol a kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészektől. Sérült vagy beakadt kábelek növelik az áramütés kockázatát.
Elektromos szerszám szabadteri működtetésekor egy kültéri használatra is megfelelő hosszabbító kábelt használjon. Kültéri használatra megfelelő hosszabbító kábel csökkenti az áramütés kockázatát.
■ Ha a szerszámgép használata nedves környezetben elkerülhetetlen, használjon áram-védőkacsolót

(RCD). Az RCD használata csökkenti az áramütés kockázatát.

SZEMÉLYI BIZTONSÁG

Gép kezelésekor maradjon éber, figyeljen arra, mit csinál, és használja a józan eszét. Ne használja a szerszámot, ha fáradt, vagy drog, alkohol, illetve gyógyszer hatása alatt van. A szerszámgépek használata közben már egyetlen figyelmetlen pillanat is súlyos személyi sérüléshez vezethet.
- Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. Az adott feltételekhez használt védőfelszerelés, például porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő, csökkenti a személyi sérüléseket.
- Kerülje el a véletlen bekapcsolást. A termék felvétele, szállítása, tápellátáshoz/akkucsomaghoz csatlakoztatása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt helyzetben van. Baleseteket okozhat, ha az ujjával a kapcsolón nagy teljesítményű gépeket szállít, vagy ezeket bekapcsolva áram alá helyezi.
A szerszámgépről bekapcsolás előtt távolítson el minden beállító kulcsot és csavarkulcsot. Egy a szerszámgép forgó alkatrészén maradt beállító kulcs vagy csavarkulcs személyi sérülést eredményezhet.
■ Ne hajoljon ki túlságosan. Mindig tartson megfelelő testtartást és egyensúlyt. Ez a szerszámgép jobb irányítását teszi lehetővé váratlan szituációkban.
■ Viseljen megfelelő ruházatot. Ne vegyen fel laza ruhát vagy ékszereket. A haját és a ruházatát tartsa távol a mozgó alkatrészektől. A laza ruházat és ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
■ Ha porelvezető vagy -gyűjtő tartozékok csatlakoztatásához szolgáló eszközökkel rendelkezik, akkor biztosítsa ezek csatlakoztatását és megfelelő használatát. A porelvezetés használata csökkentheti a porhoz kapcsolódó veszélyeket.
- Ne töltse el elégedettséggel az, hogy a gyakori eszközhasználatból kellő jártasságot szerzett, és ne hagyja figyelmen kívül az eszköz biztonsági alapelveit. A figyelmetlen műveletek akár egy másodperc töredéke alatt is súlyos személyi sérülést eredményezhetnek.
■ Ne eröltesse a gépet. Használjon az alkalmazásának megfelelő gépet. A megfelelő gép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre tervezték.
■ Ne használja a szerszámgépet, ha a kapcsoló nem kapcsol be és ki. Bármilyen szerszámgép veszélyes, amit a kapcsolóval nem lehet irányítani. Azt meg kell javítani.
Mielőtt beállítást végezne, tartozékot cserélne vagy a nagy teljesítményű gépet eltárolná, húzza ki a csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort, ha eltávolítható. Az ilyen megelőző biztonsági intézkedések csökkentik a szerszám véletlen elindításának veszélyét.
A használaton kívüli készüléket gyerekek számára nem elérhető helyen tárolja, és ne hagyja, hogy a szerszámgépet vagy a kézikönyvet nem ismerő személyek használják a szerszámgépet. Gyakorlatlan felhasználók kezében a szerszámgépek veszélyesek.

A SZERSZÁMGÉP HASZNÁLATA ÉS KARBANTARTÁSA

Végezze el a nagy teljesítményű gépek és a tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek esetleges téves beállítását vagy megszorulását, az alkatrészek esetleges törését, valamint minden egyéb olyan körülményt, amely a gép működését befolyásolhatja. Ha sérült, a szerszámot az újbóli használat előtt meg kell javítani. Sok balesetet rosszul karbantartott gépek okoznak.
A vágóeszközöket tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágóeszközök kevésbé akadnak el, és egyszerűbben irányíthatók.
A gépet, tartozékokat és szerszámfejeket stb. ezen útmutatónak megfelelően használja a munkakörülmények és a végrehajtandó munka figyelembevételével. A szerszámgép rendeltetéstől eltérő műveletekre való használata veszélyes helyzeteket eredményezhet.
■ A markolatokat és a fogófelületeket tartsa szárazon, tisztán és ne legyenek zsírosak, olajosak. A csúszós markolatokkal és fogófelületekkel váratlan helyzetekben az eszköz kezelése és irányítása nem biztonságos.

AZ AKKUMULÁTOR HASZNÁLATA ÉS KARBANTARTÁSA

Csak a gyártó által megadott töltőt használja a feltöltéshez. Egy adott akkumulátortípushoz való töltő egy másik típusú akkumulátorral való használata tüzveszélyes lehet.
A nagy teljesítményű gépeket csak kifejezetten azokhoz tervezett akkumulátorral használja. Bármilyen más akkucsomag használata sérülés és tűz veszélyét okozhatja.
Az akkumulátort használaton kívül tartsa távol más fém tárgyaktól, úgymint gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kisméretű fém tárgyaktól, amelyek rövidre zárhatják a két érintkezőt. Az akkumulátor pólussaruinak rövidre zárása égést vagy tüzet okozhat.
Helytelen körülmények között folyadék léphet ki az akkumulátorból, amihez ne érjen hozzá. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék a szemébe kerül, forduljon orvoshoz. Az akkumulátorból kilépő folyadék irritációt vagy égési sérüléseket okozhat.
- Ne használjon sérült vagy átalakított akkucsomagot vagy eszközt. A sérült vagy átalakított akkumulátor előre nem látható módon üzemelhet, ami tüzet, robbanást, más kockázatot vagy sérülést okozhat.
- Ne tegye ki az akkucsomagot vagy az eszközt túl magas hömérsékleti hatásnak és ne tegye tűzbe ezeket. A tűznek vagy a 130°C feletti hömérsékletnek való kitettség robbanást okozhat.
Tartsa be az összes feltöltési utasítást és ne töltse az akkucsomagot vagy az eszközt az utasításban megadott hőmérséklet-tartományon kívül. A helytelen töltés vagy a megadott tartományon kívüli hőmérsékleten való feltöltés az akkumulátort károsíthatja, és a tűzveszély kockázatát növelheti.

SZERVIZELÉS

A szerszámgépet csak szakképzett szervizszakemberrel szervizeltesse, csak azonos cserealkatrészeket használva. Ez biztosítja, hogy a szerszámgép használata továbbra is biztonságos legyen.

■ Soha ne javítson sérült akkucsomagokat. Az akkumulátorok javítását csak a gyártó vagy a hivatalos szervizek végezhetik.

BIZTONSÁGI ÚTMUTATÓ AZ ASZTALI KÖRFÜRÉSZEKHEZ

A VÉDŐELEMEKKEL KAPCSOLATOS FIGYELMEZTETÉSEK

• Tartsa a védőburkolatokat a helyükön. A védőburkolatoknak működőképesnek kell lenniük és megfelelően fel kell szerelni azokat. A kilazult, sérült vagy nem megfelelően működő védőelemeket meg kell javítani vagy ki kell cserélni.
• Átvágási művelet esetén mindig használja a fűrésztárcsa védőelemét, a hasítókést és a visszarúgást megakadályozó peckeket. Olyan átvágási műveletek esetén, ahol a fűrésztárcsa teljes mélységben átvágja a munkadarabot, a védőelem és az egyéb biztonsági eszközök csökkentik a sérülés kockázatát.
  Egy nem átmenő vágás, például szegélyvágás, újrafűrészelés vagy hornyolóvágás befejezése után állítsa vissza a hasítókést a kihúzott felfelé állásba. Ha a hasítókés felhúzott helyzetben van, rögzítse vissza a pengevédőt és a visszarúgást megakadályozó peckeket. A védőelem, a hasítókés és a visszarúgást gátló peckek csökkentik a sérülésveszélyt.
  A kapcsoló bekapcsolása előtt győződjön meg arról, hogy a fűrésztárcsa nem ér a védőelemhez, a hasítókéshez vagy a munkadarabhoz. Ha ezek az elemek véletlenül hozzáérnek a fűrésztárcsához, az veszélyes helyzetet okozhat.
• Állítsa be a hasítókést a kézikönyvben leírtak szerint. A hibás térköz, elhelyezés és beállítás miatt a hasítókés nem tudja csökkenteni a visszarúgás valószínűségét.
  A hasítókésnek és a visszarúgást megakadályozó peckeknek bele kell kapaszkodniuk a munkadarabba, hogy működjenek. A hasítókés és a visszarúgást megakadályozó peckek nem érik el céljukat olyan munkadarabok esetén, amelyek túl rövidek ahhoz, hogy a hasítókés és a visszarúgást megakadályozó peckek beleakadjanak. Ilyen körülmények között a hasítókés és a visszarúgást megakadályozó peckek nem tudják meggátolni a visszarúgásokat.
  A hasítókéshez a megfelelő fűrészlapot használja. A hasítókés működéséhez a fűrésztárcsa átmérőjének illeszkednie kell a hozzá tartozó hasítókéshez, a fűrésztárcsa törzsének keskenyebbnek kell lennie a hasítókés vastagságánál, a fűrésztárcsa vágási szélességének pedig nagyobbnak kell lennie a hasítókés vastagságánál.

A VÁGÁSI ELJÁRÁSOKKAL KAPCSOLATOS FIGYELMEZTETÉSEK

■ VESZÉLY! Soha ne helyezze ujját a fűrésztárcsa közelébe vagy azzal egy vonalba. Egy pillanatnyi figyelmetlenség vagy csúszás miatt a kezei a fűrésztárcsa felé mozdulhatnak, és súlyos személyi sérülés következhet be.
A munkadarabot csak a forgási iránnyal ellentétesen tolja a fűrésztárcsához. Ha a fűrésztárcsa forgási irányával megegyező irányban tolja a munkadarabot a fűrésztárcsára, kezét a gép a fűrésztárcsába húzhatja.

• Soha ne tolja a munkadarabot szálirányú vágás esetén a gérvágó mércével, és soha ne használja a párhuzamvezetőt hosszütközőként, amikor a gérvágó mércével végez keresztvágást. Ha a munkadarabot egyszerre vezeti a párhuzamvezetővel és a gérvágó mércével, nagyobb az esély, hogy a fűrésztárcsa beakad és visszarúgás következik be.
• Szálirányú vágás esetén mindig a vezetőléc és a fűrésztárcsa között fejtse ki a tolóerőt a munkadarabra. Használjon tolórudat, ha a vezetőléc és a fűrésztárcsa közötti távolság kevesebb, mint 150 mm, és használjon biztonsági tolószerszámot, ha ez a távolság kevesebb, mint 50 mm. E munkavédelmi eszközökkel biztonságos távolságot tarthat keze és a fűrésztárcsa között.
  Csak a gyártó által biztosított vagy az utasításoknak megfelelően készített tolórudat használjon. Ez a tolórúd elegendő távolságot tart fenn a keze és fűrésztárcsa között.
  ■ Soha ne használjon sérült vagy megvágott tolórudat. A sérült tolórúd eltörhet, ami miatt a keze a fűrésztárcsára csúszhat.
  ■ Ne végezzen munkát szabad kézzel. Mindig a párhuzamvezetővel vagy a gérvágó mércével pozicionálja és vezesse a munkadarabot. A szabad kéz alatt azt értjük, hogy a keze támasztja vagy vezeti a munkadarabot a párhuzamvezető vagy a gérvágó mércé helyett. A szabad kézi fürészelés téves beállításhoz, beakadáshoz és visszarúgáshoz vezethet.
• Soha ne nyúljon át a forgó fűrésztárcsa mellett vagy felett. Ha ilyenkor a munkadarab felé nyúl, véletlenül hozzáérhet a mozgó fűrésztárcsához.
• Biztosítson kiegészítő tartóelemeket a munkadarabhoz az asztali körfűrész hátuljánál és/ vagy oldalainál, hogy a hosszú és/vagy széles munkadarabokat szintben tartsa. A hosszú és/vagy széles munkadarabok elfordulhatnak az asztal szélénél, ami miatt elvesztheti az irányítást az eszköz felett, a fűrésztárcsa beakadhat, és a gép visszarúghat.
  Egyenletesen tolja a munkadarabot. Ne hajlítsa el vagy csavarja meg a munkadarabot. Ha elakadás következik be, azonnal kapcsolja ki a terméket, húzza ki a terméket a konnektorból, és szüntesse meg az elakadást. Ha a munkadarab beleakad a fűrésztárcsába, a gép visszarúghat, vagy leállhat a motor.
• Ne vegye el az anyag levágott darabjait, miközben a körfűrész működik. Az anyag beszorulhat a párhuzamvezető és a fűrésztárcsa védőeleme közé, illetve a védőelem belsejébe, és a gép behúzhatja az ujjait a fűrésztárcsába. Kapcsolja ki a fűrészt, és várja meg, hogy a fűrésztárcsa leálljon, mielőtt eltávolítja az anyagot.
  Használjon az asztal tetejére helyezett kiegészítő párhuzamvezetőt 2 mm-nél vékonyabb munkadarabok hosszirányú vágása esetén. A vékony munkadarabok beékelődhetnek a párhuzamvezető alá, és visszarúgás következhet be.

A VISSZARÚGÁS OKAI ÉS KAPCSOLÓDÓ FIGYELMEZTETÉSEK

A visszarúgás a munkadarab hirtelen elmozdulása, amely becsípődő, beszorult fűrésztárcsa vagy a miatt következik be, hogy a vágási irány rosszul van beállítva a munkadarabon a fűrésztárcsához képest, vagy a munkadarab egy része elakad a körfűrész és a párhuzamvezető, illetve egyéb rögzített tárgy között.

A visszarúgások során a munkadarab leggyakrabban elemelkedik az asztalról a fűrésztárcsa hátsó részénél és a kezelő felé löködik.

A megugrás ily módon a szerszám nem megfelelő használatának és/vagy a helytelen vágási módoknak / körülményeknek az eredménye. Néhány óvintézkedés meghozatalával és fi gyelmes betartásával azonban elkerülhető ez a veszélyes jelenség.

• Ne álljon pontosan egy vonalban a fürésztárcsával. Mindig a fürésztárcsa párhuzamvezetővel megegyező oldalára helyezkedjen. A visszarúgás a munkadarabot nagy sebességgel a fürésztárcsa előtt és azzal egy vonalban állók felé löki.
• Soha ne nyúljon át a fűrésztárcsa fölött vagy amögé, hogy elhúzza vagy megtámassza a munkadarabot. Véletlenül hozzáérhet a fűrésztárcsához, vagy a visszarúgás a fűrésztárcsába ránthatja az ujjait.
• Soha ne nyomja az éppen vágott munkadarabot a fűrésztárcsa felé. Ha az éppen vágott munkadarabot a fűrésztárcsa felé nyomja, beszorulás és visszarúgás következhet be.
  Tartsa a párhuzamvezetőt párhuzamosan a körfűrésszel. A rosszul beállított párhuzamvezető miatt a munkadarab beakadhat a fürésztárcsába, és visszarúgás következhet be.
• Irányítsa a munkadarabot fésűs vezetőléccel az asztalra és a párhuzamvezetőre, amikor nem átvágást végez, pl. falcmarás, horony készítése vagy vágások újrafűrészelése esetén. Fésűs vezetőléccel visszarúgás esetén irányítása alatt tarthatja a munkadarabot.
  ■ Fokozott óvatossággal vágjon bele összeszerelt munkadarabok nem látható részeibe. Az előreugró fűrészlap átvághat olyan tárgyakat, ami miatt a készülék azután visszarúghat.
  A nagy paneleket megtámasztva minimalizálhatja a fűrésztárcsa beakadása és a visszarúgás kockázatát. A hosszú munkadarabok meghajolhatnak a súlyuk alatt. A tartóelem(ek)et a panel asztalon túlnyúló összes része alá kell helyezni.
• Nagyon körültekintően járjon el megcsavarodott, csomós, vetemedett vagy egyenes szél nélküli munkadarab vágása esetén, amikor azt gérvágó mércével vagy párhuzamvezető mellett vezeti. A vetemedett, csomós vagy megcsavarodott munkadarabok instabilok, valamint a fűrésztárcsa vágási szélességének hibás beállítását, beszorulást és visszarúgást okoznak.
  ■ Soha ne vágjon egynél több, függőlegesen vagy vízszintesen egymásra rakott munkadarabot. A fűrésztárcsa felkaphat egy vagy több darabot, és visszarúgást okozhat.
  ■ Amikor a fűrészt újraindítja, miközben a fűrésztárcsa egy munkadarabban van, a fűrésztárcsát a bevágásban középre kell állítani, hogy a fűrészfogak ne akadjanak bele az anyagba. Ha a fűrésztárcsa beszorul, újraindításkor felemelheti a munkadarabot, és visszarúgást okozhat.
  Tartsa tisztán, élesen a fürésztárcsákat, legyen elegendő a terpesztésük. Soha ne használjon vetemedett, illetve repedt vagy törött fogú fürésztárcsákat. Az éles és megfelelően beállított

fürésztárcsák minimalizálják a beszorulás, a leállás és a visszarúgás esélyét.

AZ ASZTALI FÜRÉSZ HASZNÁLATÁVAL KAPCSOLATOS FIGYELMEZTETÉSEK

A lemezbeillesztés leszerelése, a fűrésztárcsa cseréje, a hasítókés, a visszarúgást megakadályozó peckek vagy a fűrésztárcsa védőelemének beállítása esetén, illetve amikor a gépet felügyelet nélkül hagyják, kapcsolja ki az asztali fűrészt, és válassza le az akkumulátort. Az óvintézkedésekkel elkerülheti a baleseteket.
■ Soha ne hagyja felügyelet nélkül működni az asztali körfürészt. Kapcsolja ki a terméket, és csak akkor hagyja ott, ha teljesen leállt. A felügyelet nélkül működő fűrész ellenőrizetlen veszélyforrást jelent.
Az asztali fűrészt jól megvilágított és vízszintes területen helyezze el, ahol biztosan állhat, és megőrizheti az egyensúlyát. Olyan területen helyezze üzembe, ahol a munkadarab méretéhez elegendő hely van. A szűk, sötét helyeken és egyenetlen, csúszós padlón gyakrabban következhetnek be balesetek.
Gyakran takarítsa le az asztali fűrészt, és söpörje el a fűrészport az asztal és/vagy a porelszívó készülék alól. A felgyült fűrészpor gyúlékony és begyulladhat.
Az asztali fűrészt rögzíteni kell. A nem rögzített asztali fűrészek elmozdulhatnak vagy felborulhatnak.
Távolítsa el a szerszámokat, faforgácsot stb. az asztali fűrész bekapcsolása előtt. Elvonhatják a figyelmet, vagy beszorulás következhet be, ami veszélyes lehet.
■ Mindig megfelelő méretű és alakú (gyémánt alakú vagy kerek) rúdfuratokkal rendelkező körfűrészeket használjon. A fűrész rögzítőfelszereléséhez nem illeszkedő körfűrészek nem középen futnak, ami miatt elvesztheti az irányítást a szerszám felett.
- Soha ne használjon sérült vagy nem megfelelő rögzítőelemet a fűrésztárcsához, pl. gallérokat, fűrésztárcsa-alátétet, csavarokat vagy anyákat. Ezeket a rögzítőelemeket kifejezetten a fűrészhez gyártották a biztonságos működésért és optimális teljesítményért.
■ Soha ne álljon az asztali fűrészre, pl. hogy elérjen róla valamilyen magasban lévő tárgyat. Súlyos sérülést okozhat, ha a termék felbillen, vagy a vágószerszámokat véletlenül megérintik.
Győződjön meg arról, hogy a fűrésztárcsa úgy van felszerelve, hogy a megfelelő irányban forog. Ne használjon vágókorongokat, drótkeféket vagy csiszolókorongokat az asztali fűrészen. A fűrésztárcsa hibás felszerelése vagy a nem javasolt tartozékok használata súlyos sérülést okozhat.

PÁRHUZAMVEZETŐ HASZNÁLATA

⚠ FIGYELEM! A sérülésveszély kockázatának csökkentéséhez bármilyen müvelet elkezdése előtt mindig győződjön meg arról, hogy a párhuzamvezető párhuzamos a fűrészllappal.

A párhuzamvezetöt a rögzítőkar emelésével lazítsa meg.
A hátsó peremet helyezze a fűrészasztal hátuljához, és enyhén húzza meg az egység eleje felé.
A párhuzamvezető első végét süllyessze le az első sín tetején lévő vezetőfelületekre.
■ Ellenőrizze, hogy minden simán csúszik-e.

■ Helyezze a párhuzamvezetőt a fűrészlaptól a kívánt távolságra.
A fűrészasztalon fekvő párhuzamvezetőt nyomja az első sín irányába, hogy a fűrészlaphoz állítsa.

FIGYELEM! Először rögzítse a vezetőt a kívánt kivágási mérethez, majd ezután ehhez vigye fel a munkadarabot. Fordított sorrend nem jó: ne először helyezze el a munkadarabot, és ne ahhoz vigye fel a vezetőt és rögzítse. Emiatt ugyanis a vezető beállítása rossz lehet, a munkadarab hozzászorulhat a fűrészlaphoz, és a gép visszarúghat.

- Nyomja le a rögzítőkart a vezető beállításához és rögzítéséhez. Biztonságosan lezárt helyzetben a rögzítőkar lefelé mutat.

MEGJEGYZÉS: Győződjön meg arról, hogy a rögzítőkar a helyén tartja a párhuzamvezetőt.

MEGJEGYZÉS: Ha a vezető nem párhuzamos a fürészlappal, be kell állítani.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK AZ ASZTALI FÜRÉSZEKHEZ

A szerszám környezeti hőmérséklet-tartománya a működés során: 0 °C – 40 °C.
A szerszám környezeti hőmérséklet-tartománya a tárolás során: 0 °C – 40 °C.
A töltörendszer ajánlott környezeti hőmérséklet- tartománya töltés során: 10 °C – 38 °C.

SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK A FAVÁGÓ KÖRFÜRÉSZHEZ

Kérjük, gondosan olvassa el a kézikönyvet és az utasításokat, mielött használná a fürészkorongot és a meghajtó eszközt.
■ A meghajtó eszköznek megfelelő állapotban kell lennie, a tengelynek deformációtól és rezgéstől mentesen kell forognia.
- Biztosítsa, hogy a gépkezelő a biztonsági óvintézkedésekről, a nagy teljesítményű szerszám beállításáról és működtetéséről megfelelő képzést kapjon.
■ Mindig viseljen védőszemüveget és hallásvédelmet a meghajtó eszköz használata során. Védőkesztyű, zárt és csúszásmentes cipő, valamint védőkötény használata szintén javasolt.
Bármilyen tartozék használata előtt olvassa el a használati útmutatót. Bármely tartozék helytelen használata az eszköz károsodását okozhatja, és növelheti a sérülésveszélyt.
■ Tartsa tisztán a körfűrészt. Takarítsa le a fűrészport és a különösen ragadós anyagokat, pl. fagyantát is. A tiszta körfűrész pontosabban és biztonságosabban vág.
Csak az útmutatóban meghatározott fürészlapot használjon, amely megfelel az EN 847-1 előírásainak.
- Ügyeljen a fűrészlapon látható maximális fordulatszámra. Ügyeljen arra, hogy a fűrészlap oldalán megadott fordulatszámérték legalább annyi legyen, mint a fűrészen megadott.
Kizárólag olyan tárcsákat használjon, melyek mérete és formája megfelel a tengely furatátmérőjének. Egy, a hajtótengelynek nem megfelelő fűrésztárcsa nem fog megfelelőképp forogni, és így ahhoz vezethet, hogy elveszíti uralmát a gép felett.

■ Ne használjon a hasítókésnél vastagabb fűrésztárcsákat vagy keskenyebb hornyú (bevágású) fűreszpadokat.
■ Ne használjon az ajánlottnál nagyobb vagy kisebb átmérőjű fűrészlapokat. Ne szerelje fel a körfűrészt laza alátétekkel vagy távtartókkal az orsóra.
Használat előtt ellenőrizze a fűrészkorong éleit, nem sérültek-e meg, és nem tűnnek-e szabálytalannak. A sérült vagy kilazult fogak kirepülhetnek használat közben, és növelik a személyi sérülés kockázatát.
- Tilos repedt vagy deformált fürészlapot használni! Ne használjon sérült vagy deformálódott vágólapot.
■ Selejtezze le a fűrészkorongot, ha megsérült, eldeformálódott, eltorzult vagy megrepedt, javítása tilos.
■ Ne használjon HSS fürészlapokat.
- Biztosítsa, hogy a fűrésztárcsa megfelelően legyen felszerelve, használat előtt szorítsa meg biztosan a rúd anyáját.
A rögzítőcsavarokat és anyákat a megfelelő csavarkulccsal stb. kell megszorítani.
- Tilos a csavarkulcson toldóelemet használni vagy a meghúzást kalapácsütésekkel végezni.
■ Ellenőrizze, hogy a teljes fűrészlap és peremek tiszták, és a gallér rovátkás oldala van a fűrészlapnál.
Győződjön meg arról, hogy a fűrésztárcsa a megfelelő irányba forog, és nem ér a gép vagy a védőrendszer egyetlen részéhez sem.
■ Munka előtt végezzen próbavágást kikapcsolt motorral, hogy ellenőrizhesse a fűrésztárcsa helyzetét, a védőelemek működését más gépalkatrészekhez képest, valamint a munkadarabot.
■ Soha ne hagyja felügyelet nélkül a nagy teljesítményű szerszámot.
■ Ne vigyen fel kenőanyagot a fűrészlapra, ha forog.
■ Soha ne próbálja a nagy teljesítményű szerszámot gyorsan leállítani a szerszámot beszorítva vagy a tárcsát bárminek nekinyomva, ilyenkor véletlenül komoly balesetek következhetnek be.
- Karbantartás vagy fürésztárcsacsere előtt húzza ki a nagy teljesítményű szerszám csatlakozódugóját a konnektorból, vagy vegye ki az akkumulátort.
■ Figyeljen oda a fürészlap be- és kicsomagolására, a fürészlap éles hegyei könnyen sérülést okozhatnak.
- Használjon fűrészlaptartót vagy viseljen védőkesztyűt, ha fűrészlappal dolgozik. Ne felejtse el, hogy a tárcsa vágási műveletek után forró lehet.
A fürészlapot az eredeti csomagolásában vagy más megfelelő csomagolásban tartsa és tárolja, száraz körülmények között, távol az olyan vegyszerektől, amelyek károsíthatnák.

AZ AKKUMULÁTOR KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEI

A rövidzárlat általi tűz, sérülések vagy termékkárosodások veszélye elkerülésére ne merítse a szerszámot, a cserélhető akkut vagy a töltőkészüléket folyadékokba, és gondoskodjon arról, hogy ne hatoljanak folyadékok a készülékekbe és az akkukba. A korrozív hatású vagy vezetőképes folyadékok, mint pl. a sós víz, bizonyos vegyi anyagok, fehérítők vagy fehérítő tartalmú termékek, rövidzárlatot okozhatnak.
Az akkumulátor környezeti hömérséklet-tartománya a használat során: 0 °C – 40 °C.

Az akkumulátor környezeti hömérséklet-tartománya a tárolás során: 0°C - 20°C.

LÍTIUM AKKUMULÁTOROK SZÁLLÍTÁSA

Az akkumulátorokat a helyi és nemzeti előírásokkal és szabályokkal összhangban szállítsa.

Az elemek külső fél általi szállításakor kövesse a csomagolásra és a címkézésre vonatkozó speciális előírásokat. Ügyeljen arra, hogy az akkumulátorok ne érhessenek más akkumulátorokhoz vagy vezető anyagokhoz szállítás közben; ehhez a szabadon maradt csatlakozókat védje szigetelő fedéllel vagy szalaggal. Ne szállítson repedt vagy szivárgó akkumulátorokat. További információért vegye fel a kapcsolatot a továbbítást végző céggel.

ISMERJE MEG A TERMÉKET

1. oldal.

2. Munkaasztal

3. Ferdeszög rögzítőkarja
4. Be/ki kapcsoló
5. Akkumulátornyílás
6. Magasság- és ferdevágás-állító tárcsa
7. Állítótárcsa fogantyúja
8. Gérvezető
9. Fürésztárcsa védőeleme
10. Visszarúgást megakadályozó peckek
11. Párhuzamvezető
12. Fürészlap
13. Hasítókés
14. Toroklemez
15. Toroklemez rögzítógombja
16. Porelszívó csonk
17. Tároló (gérvágó mérce, hasítókés, villáskulcsok)
18. Rögzítőfurat
19. Nyomópálca
20. Porelszívó csatlakozó
21. Imbuszkulcs
22. Csillagkulcs a fürésztárcsához
23. Nyitott csavarkulcs a fürésztárcsához
24. Használati útmutató
25. Csavar
26. Alátétkarika
27. Hatlapfejû anya
28. Csavarhúzó
29. Akkumulátor
30. Töltő

KARBANTARTÁS

■ Semmilyen módon ne módosítsa a terméket, és ne használjon a gyártó által nem jóváhagyott tartozékokat. Az Ön és mások biztonsága veszélybe kerülhet.
■ Ne használja a terméket, ha valamelyik kapcsoló, védőburkolat vagy egyéb funkció nem rendeltetésszerűen működik. Szakszerű javításhoz vigye a gépet egy hivatalos szervizközpontba.
■ Ne végezzen semmilyen beállítást, amikor a fűrészlap forog.
Beállítások, karbantartás végzése vagy olajozás elött mindig biztosítsa, hogy az akkumulátor a termékből el legyen távolítva.
Károsodás vagy törött alkatrészek tekintetében minden egyes használat előtt ellenőrizze a terméket. Tartsa a terméket kiváló működési állapotban, azonnal

cserélje le az alkatrészeket a gyártó által biztosított cserealkatrészekre.

A kés éles és a vágás után forró lehet. A kés tisztítását rendkívüli óvatossággal végezze. A személyi sérülések elkerülése érdekében viseljen kesztyűt.
■ Rendszeresen portalanítsa a fűrészt és tartozékait, különösen a mozgó alkatrészeket, beleértve a fűrésztárcsa védőelemét is. A por hatékony eltávolításához használjon kézikefét vagy porszívót. Ne használjon sürített levegőt.
A nagyobb biztonságért és megbízhatóságért minden javítást, beleértve a kefék cseréjét, hivatalos szervizközpont végezzen.

⚠ FIGYELEM! Tisztítás vagy javítás céljából ne próbálja meg a fürésztárcsa védőszerelvényét leszerelni. Sérült védőelemet ne használjon. Javítás vagy csere céljából vigye vissza egy hivatalos szervizközpontba.

SZIMBÓLUMOK A TERMÉKEN

Biztonsági fi gyelmeztetés

Európai megfelelőségi jelölés

Brit megfelelöségi jelölés

Ukrán megfelelőségi jelölés

Eurázsiai megfelelőségi jelzés

Kérjük, olvassa át gondosan ezt az útmutatót a termék beindítása előtt.

Viseljen fülvédöt.

Viseljen szemvédőt.

Viseljen védőkesztyűt.

Tartsa távol a kezét a vágási területtől és az éles fűrészlaptól.

Ne tegye ki esőnek és ne használja nedves környezetben.

Tárcsa vágási szélessége (fűrészjárat)

Fogak száma ezen a fűrésztárcsán

Fa és hasonló anyagok vágásához

Nem használható fém vágásához

Tárcsa forgásiránya (a fürésztárcsán jelezve)

Az akkumulátorok, valamint az elektromos és elektronikus berendezések hulladékait ne dobja a válogatatlan települési hulladékok közé. Az akkumulátorok, valamint az elektromos és elektronikus berendezések hulladékait elkülönítve gyűjtse. A hulladékká vált elemeket, akkumulátorokat és fényforrásokat vegye ki a berendezésből. Lépjen kapcsolatba a helyi hatósággal vagy kereskedővel az újrahasznosításra vonatkozó útmutatásért és a gyűjtőállomásokkal kapcsolatos információkért. A helyi szabályozások szerint a kereskedők kötelesek lehetnek ingyen visszavenni az akkumulátorok, illetve az elektromos és elektronikus berendezések hulladékait. A hozzájárulása az akkumulátorok, illetve az elektromos és elektronikus berendezések hulladékainak újrafelhasználásához és újrafeldolgozásához segít csökkenteni a nyersanyagok iránti keresletet. Különösen a lítiumot tartalmazó akkumulátorok, illetve az elektromos és elektronikus berendezések hulladékai értékes és újrafeldolgozható anyagokat tartalmaznak, amelyek káros hatással lehetnek a környezetre és az emberi egészségre, ha nem környezetbarát módon kezelik öket. A hulladékká vált berendezésből szükség esetén törölje a személyes adatokat.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Retesz

Szétnyitás

Külön értékesített alkatrészek és kiegészítők

Megjegyzés

Figyelem

A között zajkibocsátási érték(ek)et szabványos vizsgálati módeszerrel mértük, és ez(ek) felhasználható(k) az egyik szerszám másikkal való összehasonlításához. A között zajszintérték(ek) alapján előzetesen felmérhető a kitettség mértéke.

A szerszám tényleges használata során kibocsátott zajszint a szerszám használati módjától, különösen a feldolgozott munkadarabtól függően eltérhet.

A tényleges használati körülmények miatti kitettségi szint alapján állapítsa meg a kezelő védelméhez szükséges biztonsági intézkedéseket (vegye figyelembe a működési ciklus összes részét, pl. a szerszám kikapcsolási és üresjáratí idejét, valamint az indítási időt).

Viseljen hallásvédelmet. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheti.

RO

AVERTISMENT

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az alábbi garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék vásárlásának napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionális vagy kereskedelmi használat esetén a garancia nem érvényes.

2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. Az áruházakban, a csomagoláson, illetve a termék dokumentációjában egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumatól számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. A végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs úrlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumat tartalmazó eredeti számla igazolja.

3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. A garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket nem megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

- a terméket a nem megfelelő karbantartás következtében ért károsodásra - megváltoztatott vagy átalakított termékre

- olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították

- a használati utasítás be nem tartásából eredő kárra

– CE jelöléssel nem rendelkező termékekre

– olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerősségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

– külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra

– a cserélhető alkatrészek természetes kopására és elhasználódására

- a szerszám helytelen használatára, túlterhelésére

– nem jóváhagyott tartozékok és alkatrészek használatára

– A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárák, csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

– A természetes kopásnak, elhasználódásnak kitelt alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantyú, szallítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütömüves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását a RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával együtt küldje el a RYOBI szervizbe.

2. A jelen garanciália hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban a szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.

3. Ez a garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban, Oroszországban és az Egyesült Királyságban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, hogy milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

Ha bármilyen kérése vagy problémája van a termékkel kapcsolatban, forduljon a helyi hivatalos szervizközponthoz (látogasson el a www.ryobitools.eu oldalra), vagy közvetlenül ide: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Adja meg a cimkére nyomtatott sorozatszámot és terméktipust.

RO CONDIȚII DE APLICARE A GARANȚIEI PENTRU PRODUSELE RYOBI

Márka: RYOBI | Gyártó ^1 | Tipusszám ^2 | Sorozatszám tartomány: 3 Gyártóként kizárólagos felelősségünk tudatában nyilatkozunk, hogy az alább említett termék megfelel a következő európai irányelvek, szabályozások és harmonizált szabványok vonatkozó rendelkezéseinek ^4 A műszaki dokumentáció összeállítására felhatalmazott:5

RO DECLARATIE DE CONFORMITATE CE

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
